DE DIETRICH DHG690 User Manual [fr]

Page 1

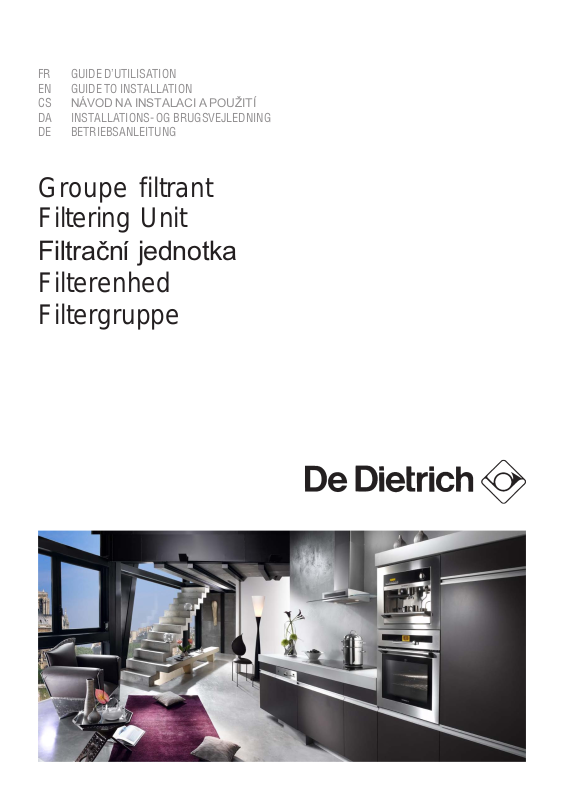

FR GUIDE D’UTILISATION EN GUIDE TO INSTALLATION CS N¡VOD NA INSTALACI A POUéITÕ DA INSTALLATIONS- OG BRUGSVEJLEDNING DE BETRIEBSANLEITUNG

Groupe filtrant Filtering Unit

FiltraËnÌ jednotka

Filterenhed Filtergruppe

Page 2

FR 01

Chère Cliente, Cher Client,

EN 16

CS 30

DA 44

DE 58

Vous venez d’acquérir une hotte DE DIETRICH et nous vous en remercions.

Nos équipes de recherche ont conçu pour vous cette nouvelle génération d’appareils, qui par leur qualité, leur esthétique, leurs fonctions et leurs évolutions technologiques en font des produits d’exception, révélateurs de notre savoir-faire.

Votre nouvelle hotte DE DIETRICH s’intègrera harmonieusement dans votre cuisine et alliera parfaitement les performances d’aspiration, et la facilité d’utilisation. Nous avons voulu vous offrir un produit d’excellence.

Vous trouverez également dans la gamme des produits DE DIETRICH, un vaste choix de fours, de fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que vous pourrez coordonner à votre nouvelle hotte DE DIETRICH.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.dedietrich-electromenager.com où vous trouverez nos dernières innovations ainsi que des informations utiles et complémentaires.

DE DIETRICH

Les nouveaux objets de valeur

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important : Avant de mettre votre appareil en marche, veuillez lire

attentivement ce guide d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

Page 3

SOMMAIRE

1 / A L’ATTENTION DE L’UTILISATEUR

• Consignes de sécurité _____________________________________ 03

• Respect de l’environnement ________________________________ 04

• Description de votre appareil ________________________________ 05

2 / INSTALLATION DE VOTRE APPAREIL

• Utilisation en version évacuation _____________________________ 0 6

• Utilisation en version recyclage ______________________________ 0 6

• Raccordement électrique ___________________________________ 07

• Montage de la hotte _______________________________________ 08

• Evacuation extérieure ______________________________ 08

• Recyclage _______________________________________ 09

• Demontage de l’appareil ____________________________ 0 9

3 / UTILISATION DE VOTRE APPAREIL

• Description des commandes ________________________________ 10

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Nettoyage du filtre à graisse ________________________________ 11

• Changement du filtre charbon _______________________________ 11

• Nettoyage et entretien de la carrosserie _______________________ 12

• Changement de lampe _____________________________________ 12

• Entretenir votre appareil ____________________________________ 13

5 / ANOMALIES DE FONCTIONNEMENT ___________________________ 14 6 / SERVICE APRES-VENTE

• Interventions _____________________________________________ 15

• Relations consommateurs __________________________________ 15

Page 4

1 / A L’ATTENTION DE L’UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

• CONSIGNES DE SÉCURITÉ

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation.

- Cet appareil doit être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet. Assurez-vous qu'ils ne manipulent pas les commandes de l'appareil.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Votre appareil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

- Les réparations doivent être exclusivement effectuées par un spécialiste agréé.

- Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.

- Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.

- Il est interdit de flamber des mets ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute température peuvent prendre feu.

- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon…) n'est pas autorisé.

- N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

- Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications de leurs caractéristiques liées à l’évolution technique.

- Afin de retrouver aisément à l’avenir les références de votre appareil, nous vous conseillons de les noter en page “Service AprèsVente et Relations Consommateurs”. (Cette page vous explique également où les trouver sur votre appareil).

Attention

Dans le cas d’une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres à graisse. Une ventilation convenable de la pièce doit être prévue lorsqu’une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

Attention Afin d’éviter d’endommager le capteur,

ne pas utiliser des produits aux silicones à proximité de la hotte!

Page 5

1 / A L’ATTENTION DE L’UTILISATEUR

• RESPECT DE L’ENVIRONNEMENT

- Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet.

- Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/ CE sur les déchets d’équipements électriques et électroniques. Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

- Nous vous remercions pour votre collaboration à la protection de l’environnement.

Attention L’installation est réservée aux installateurs et techniciens qualifiés.

Attention Avant la première utilisation du filtre à graisse, retirez le film de protection.

Page 6

1 / A L’ATTENTION DE L’UTILISATEUR

• DESCRIPTION DE VOTRE APPAREIL

Ailettes de fixation

Cette hotte est équipée d’un système automatique (Advanced Sensor Control) pour gérer toutes les fonctions de la hotte. Grace à l’Advanced Sensor Control, l’air de la cuisine reste pure et sans odeur, et celui, sans intervention de la part de l’utilisateur. L’ASC detècte toutes les vapeurs, odeurs et fumes émanantes de la cuisson. L’ASC, peut aussi, capter une présence de GAZ anormale dans la pièce.

Page 7

2 / INSTALLATION DE VOTRE APPAREIL

- L’appareil doit être débranché pendant l’installation ou dans l’éventualité d’une intervention.

- Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique

située à l’intérieur de la hotte.

- Si l’installation électrique de votre habitation nécessite une modification pour le branchement de

votre appareil, faites appel à un électricien qualifié.

- Si la hotte est utilisée en version évacuation, ne raccordez pas l’appareil à un conduit d’évacuation

de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).

- Le conduit d’évacuation, quel qu’il soit ne doit pas déboucher dans les combles.

- Installez la hotte à une distance de sécurité d’au moins 65 cm d’un plan de cuisson.

L'appareil peut être utilisé soit en version à évacuation extérieure soit en version à recyclage. L’appareil est livré pour fonctionner en recyclage, le filtre à charbon actif est monté d’origine (Option Ref. AH4063U1).

• UTILISATION EN VERSION

EVACUATION

Vous possédez une sortie vers l’exterieur

(fig. 1)

Votre hotte peut être raccordée sur celle-ci par l’intérmedaire d’une gaine d’évacuation (minimum Ø 125mm, émaillée, en alu, flexible ou en matière ininflammable). Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

• UTILISATION EN VERSION

RECYCLAGE

Vous ne possédez pas de sortie vers l’exterieur

(fig. 2)

Tous nos appareils ont la possibilité de fonctionner en mode recyclage. L’air et les vapeurs convoyés par l’appareil sont épurés par le filtre à charbon et remis en circulation.

fig. 1

fig. 2

Page 8

2 / INSTALLATION DE VOTRE APPAREIL

• RACCORDEMENT ELECTRIQUE

Lors de l'installation et des opérations d'entretien, l'appareil doit être débranché du réseau électrique, les fusibles doivent être coupés ou retirés. Le raccordement électrique est à réaliser avant la mise en place de l'appareil dans le meuble. Vérifiez que:

- la puissance de l'installation est suffisante,

- les lignes d'alimentation sont en bon état

- le diamètre des fils est conforme aux règles

d'installation.

Attention

Cet appareil doit être relié à la terre.

Notre responsabilité ne saurait être engagée en cas d’accident consécutif à une mise à la terre inexistante ou incorrecte.

Si votre appareil, n'a pas de câble flexible qui ne peut pas être séparé ni de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe. Cet appareil est livré avec un câble d’alimentation H 05 VVF à 3 conducteurs de 0,75 mm2 (neutre, phase et terre). Il doit être branché sur réseau 230-240 V monophasé par l’intermédiaire d’une prise de courant normalisée CEI 60083 qui doit rester accessible après installation, conformément aux règles d’installation. Si le câble d’alimentation est endommagé, faites appel au service après-vente afin d’éviter un danger.

Attention

Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.

Attention

Si la hotte présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible correspondant à la ligne de branchement de l'appareil.

Page 9

2 / INSTALLATION DE VOTRE APPAREIL

• MONTAGE DE LA HOTTE

Attention

L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d’appareils utilisant du gaz ou autre combustible. L’utilisation de conduits désaffectés ne peut se faire qu’après accord d’un spécialiste compétent.

La distance minimum entre la surface de support des casseroles sur le plan de cuisson et la partie inférieure de la hotte doit être de 650 mm. Si les consignes, pour l’installation du plan de cuisson, indiquent une plus grande distance, il faut en tenir compte.

- Faites le trou nécessaire afin d’insérer l’appareil (Fig. 3). La base inférieure du meuble doit avoir une épaisseur de 16 mm.

- Contrôler que les ailettes de fixation (Fig. 4) au meuble suspendu sont placées à une hauteur appropriée à l’épaisseur du bas de ce dernier. Si cette distance est inférieure à l’épaisseur, il faut l’augmenter en dévissant les 2 vis correspondantes à l’intérieur de l’appareil.

EPAISSEUR 16 mm

fig. 3

fig. 4

• Evacuation extérieure

- Prévoyez l’alimentation électrique et le trou d’évacuation de l’air.

- Insérez l’appareil dans le trou effectué (Fig. 3).

- Serrez les deux vis qui se trouvent à l’interieur de l’appareil (Fig. 5), jusqu’à ce que celui ci soit parfaitement intégré. Eviter de serrer trop fort les vis de manière à ce que les petits étriers métalliques restent en bonne position.

- Raccordez le tuyau pour l’évacuation de l’air à la bride de sortie de l’air de la hotte: utilisez un tuyau souple et bloquez le sur la sortie de l’air à l’aide d’un collier métallique (le tuyau et le collier ne sont pas fournis).

- Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

fig. 5

Page 10

2 / INSTALLATION DE VOTRE APPAREIL

Attention

Votre hotte étant livrée en version recyclage, vous devez préalablement retirer le filtre à charbon actifs.

Conseil

Pour une utilisation optimale de votre appareil, nous vous conseillons le raccordement à une gaine diamètre 150 mm (non livrée). Limiter au maximum le nombre de coude et la longueur de la gaine. Dans le cas où la hotte fonctionne en évacuation extérieure, il convient d’assurer une arrivée d’air frais suffisante pour éviter de mettre la pièce en dépression.

• Recyclage

- Prévoyez l’alimentation électrique. Insérez l’appareil dans le trou effectué (Fig. 3).

- Prévoyez le trou d’évacuation de l’air au sommet de votre placard.

- Raccordez le tuyau de raccordement à la bride de sortie de l’appareil (le tuyau n’est pas fourni).

- Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.

fig. 6

• Demontage de l’appareil

Pendant les opérations suivantes veuillez toujours soutenir l’appareil. Dévisser les deux vis situées à l’intérieur de l’appareil (Fig. 5); déplacer les 2 languettes vers l’intérieur de l’appareil en utilisant les entailles appropriées (Fig. 6); extraire l’appareil de son siège.

Page 11

3 / UTILISATION DE VOTRE APPAREIL

• DESCRIPTION DES COMMANDES

A) ON/OFF lampes. Cette touche s’utilise également pour la fonction alarme filtres à graisse et filtres à charbon. B) La touche B permet d’activer ou de désactiver la fonction automatique (une fois le capteur activé, le témoin L2 s’allume). C) Appuyer sur la touche C pour actionner le moteur à la première vitesse. La vitesse est signalée par le témoin lumineux L3 allumé. En la maintenant enfoncée pendant 2" le moteur s’arrête. D) Appuyer sur la touche D pour actionner le moteur en deuxième vitesse. La vitesse est signalée par le témoin lumineux L4 allumé. E) Appuyer sur la touche E pour actionner le moteur en troisième vitesse. La vitesse est signalée par le témoin lumineux L5 allumé. F) Appuyer sur la touche F pour actionner le moteur en quatrième vitesse. La vitesse est signalée par le témoin lumineux L6 allumé.

Alarme filtres

Après 30h de fonctionnement, le témoin lumineux L1 s’allume et reste allumé pendant 30" (c’est le moment de nettoyer les filtres à graisse). Après 120h de fonctionnement, le témoin lumineux L1 s’allume et reste allumé pendant 30" (c’est le moment de remplacer les filtres à charbon si la hotte en est équipée). L’alarme des filtres s’active UNIQUEMENT avec le moteur ARRETE. L’alarme des filtres s’annule (remise à zéro du compteur HORAIRE) en maintenant la touche A enfoncée pendant 2". ATTENTION : LORSQUE LE TEMOIN LUMINEUX L1 S’ALLUME, IL EST NECESSAIRE DE NETTOYER LES FILTRES ANTIGRAISSE OU DE REMPLACER LE FILTRE CHARBON.

fig. 7

Sensibilite du capteur

La sensibilité du AUTO peut être adaptée aux exigences propres. Modifier la sensibilité, en appuyant en même temps sur les touches A et B. La sensibilité préfixée grâce aux 4 témoins L3, L4, L5, L6 clignotants s’affiche. Fixez la sensibilité désirée, en utilisant les touches C, D, E ou F (touche C sensibilité minimale, touche F sensibilité maximale). Fixez une sensibilité minimale pour une table gaz, moyenne pour la vitro, Maxi pour l’Induction.

Fonction automatique (elle s’active grâce à la touche B) Cet appareil est équipé d’un système complètement automatisé (ICS) qui permet de gérer toutes les fonctions de la hotte. Grâce au système ICS, l’air reste toujours propre et sans mauvaises odeurs dans la cuisine et ce, sans nécessiter aucune intervention de la part de l’utilisateur. Les capteurs très sophistiqués réussissent à capter tous types d’odeur, vapeur, fumée ou chaleur dus à la cuisson. L’ICS capte également la présence anormale de gas dans l’atmosphère. Lorsque la fonction capteur est activée, les touches C D, E, F n’activent que momentanément les vitesses, puis c’est au tour du AUTO d’imposer automatiquement les vitesses.

Conseil

Ce guide d’installation et d’utilisation est valable pour plusieurs modèles. De légères différences de détails et d’équipments peuvent apparaître entre votre appareil et les descriptions présentées.

Page 12

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Attention

Débranchez l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil. Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

Attention

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

• NETTOYAGE DU FILTRE A GRAISSE

Il est important de veiller à nettoyer périodiquement le filtre à graisse. Intervalle de nettoyage du filtre: le filtre à graisse doit être nettoyé toutes les 30 heures de fonctionnement environ (lorsque, avec moteur arrêté, le témoin lumineux s’éclaire ou clignote). Après avoir nettoyé le filtre, pour faire repartir le comptage des heures (Reset), appuyer sur la touches A pendant 2”, pendant le témoin lumineux est allumé).

Laver les filtres avec un nettoyant ménager du commerce puis rincer abondamment et sécher. Ce nettoyage peut être effectué dans un lavevaisselle en prenant soin de ne pas mettre le

filtre en contact avec de la vaisselle sale ou avec couverts en argent.

fig. 8

• Démontage du filtre à graisse (fig. 8) Ouvrir le panneau métallique en le faisant tourner vers l’extérieur; enlever le filtre à graisse en poussant l’arrêt et en le faisant tourner vers l’extérieur.

• CHANGEMENT DU FILTRE CHARBON

Si l’appareil est utilisé en version recyclage, il faut remplacer le filtre à charbon périodiquement. Intervalle de remplacement du filtre: Le filtre à charbon doit être remplacé toutes les 120 heures de fonctionnement environ (lorsque, avec moteur arrêté, le témoin lumineux clignote). Après avoir monté le filtre, pour faire repartir le comptage des heures (Reset), appuyer sur la touches A pendant 2”, pendant le témoin lumineux clignote).

fig. 9

Page 13

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

• Démontage du filtre à charbon (fig. 9) Ouvrir le panneau métallique en le faisant tourner vers l’extérieur (Fig.8) ; enlever le filtre à graisse en poussant l’arrêt et en le faisant tourner vers l’extérieur (Fig. 8). Puis, enlevez le filtre à charbon, en appuyant sur l’arrêt vers l’intérieur et en le faisant pivoter jusqu’à ce que les deux languettes sortent de leurs logements (Fig. 9).

Réf. filtre à charbon: AH4063U1

• NETTOYAGE ET ENTRETIEN DE LA

CARROSSERIE

Pour le nettoyage de la carrosserie de l'appareil, éviter l'emploi de produits contenant des abrasifs.

Il peut parfois se former de la condensation sur le panneau inox recouvrant le filtre à graisse. Veuillez à nettoyer réguliérement.

• CHANGEMENT DE LAMPE

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

Pour remplacer les lampes halogènes, ouvrez le couvercle en faisant levier grâce aux fissures prévues à cet effet (Fig. 10). Remplacez-les par des lampes ayant les mêmes caractéristiques.

ATTENTION: Ne pas toucher l’ampoule à main nue.

fig. 10

Page 14

4 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL

Attention

Avant toute intervention, la hotte doit être mise hors tension, soit en retirant la prise, soit en actionnant le disjoncteur.

• ENTRETENIR VOTRE APPAREIL

ENTRETIEN... COMMENT PROCEDER ?

N’utilisez jamais de tampons métalliques, de produits

Enveloppe et accessoires

Filtre à graisse

Filtre charbon actif

abrasifs ou de brosses trop dures.

Ce filtre retient les vapeurs grasses et les poussières.Il est l’élément assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.

Ce filtre retient les odeurs et doit être changé au moins tous les six mois en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la Hotte) et notez la date de changement.

PRODUITS/ACCESSOIRES

A UTILISER

Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.

Avec un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre

en contact avec de la vaisselle sale ou des couverts en argent).

Pour préserver votre appareil, nous vous recommandons d'utiliser les produits d'entretien Clearit.

L’expertise des professionnels au service des particuliers

Clearit vous propose des produits professionnels et des solutions adaptées pour l'entretien quotidien de vos appareils électroménagers et de vos cuisines. Vous les trouverez en vente chez votre revendeur habituel, ainsi que toute une ligne de produits accessoires et consommables.

Page 15

5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES SOLUTIONS

Vérifiez que:

La hotte ne fonctionne pas...

La hotte a un rendement insuffisant...

• il n’y apas de coupure de courant.

• une vitesse a été effectivement sélectionnée.

Vérifiez que:

• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.

• la cuisine est suffisamment aérée pour permettre une prise d’air.

• le filtre à charbon n’est pas usagé (hotte en version recyclage).

• la sensibilité du capteur est suffissante (seulment si la hotte est en fonctionnement automatique “Capteur”).

Vérifiez que:

La hotte s’est arrêtée au cours du fonctionnement

• il n’y a pas de coupure de courant.

• le dispositif à coupure omnipolaire ne s’est pas enclenché.

Page 16

6 / SERVICE APRÈS-VENTE ET RELATIONS CONSOMMATEURS

• INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (fig.11).

fig. 11

• RELATIONS CONSOMMATEURS

• Pour en savoir plus sur tous les produits

de la marque :

informations, conseils, les points d evente, les spécialistes après-vente.

• Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions aux quelles nous vous répondrons personnellement.

> Vous pouvez nous écrire :

Service Consommateurs DE DIETRICH BP 9526 95069 CERGY PONTOISE CEDEX

> ou nous téléphoner au :

Tarif en vigueur à la date d’impression du document.

PIÈCES D’ORIGINE

Lors d’une intervention d’entretien, demandez l’utilisation exclusive de pièces détachées

certifiées d’origine.

* Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 2.5000.000 euros,

5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303

Brandt Appliances - société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347.

Page 17

FR 01

Dear Customer,

EN 16

CS 30

DA 44

DE 58

As part of our commitment to constantly improving our products, we reserve the right to make changes to them based on technical advances to their technical and functional features and appearance.

You have just acquired a DE DIETRICH hood, and we would like to thank you.

Our research teams have created this new generation of appliances for you. Their quality, design, features and technological advances make them exceptional products, and reveal our unique know-how.

Your new DE DIETRICH hood will blend harmoniously into your kitchen and will perfectly combine extraction performance and ease of use. We wanted to offer you a product of excellence.

In the DE DIETRICH product range, you will also find a wide choice of hobs, ovens, microwaves, dishwashers, cookers, fridges, freezers, that you can coordinate with your new DE DIETRICH hood.

Visit our website www.dedietrich-electromenager.com, where you will find our latest innovations as well as useful and complementary information.

DE DIETRICH

Setting New Values

Warning : Before installing and using your appliance, please carefully read this Guide to Installation and Use, which will allow you to quickly familiarise yourself with its operation.

Page 18

TABLE OF CONTENTS

1 / NOTICES TO THE USER

• Safety recommendations ___________________________________ 18

• Environmental protection ___________________________________ 1 9

• Description of your appliance ________________________________ 20

2 / INSTALLING YOUR APPLIANCE

• Using the evacuation mode _________________________________ 21

• Using the recycling mode ___________________________________ 21

• Electrical connections ______________________________________ 22

• Assembling the hood _______________________________________ 23

• Ducting mode _____________________________________ 23

• Filtering mode ____________________________________ 24

• Device disassembly _______________________________ 24

3 / USING YOUR APPLIANCE

• Description of the control panel ______________________________ 25

4 / CARING FOR AND CLEANING YOUR APPLIANCE

• Cleaning the grease filter ___________________________________ 26

• Changing the charcoal filter _________________________________ 26

• Cleaning and caring of the casing ____________________________ 27

• Changing the light bulb _____________________________________ 27

• Maintaining your appliance __________________________________ 28 5 / TROUBLESHOOTING _________________________________________ 29 6 / AFTER SALES SERVICE _____________________________________ 29

Page 19

1 / NOTICES TO THE USER

Attention

Keep this user guide with your appliance. If the appliance is ever sold or transferred to another person, ensure that the new owner receives the user guide. Please become familiar with these recommendations before installing and using your oven. They were written for your safety and the safety of others.

• SAFETY RECOMMENDATIONS

- This oven was designed for use by private persons in their homes.

- This appliance is to be used by adults. Make sure that children do not touch and that they do not treat it as a toy. Make sure that they do not touch the appliance's control panel.

- When you receive the appliance, unpack or have it unpacked immediately. Give it an over-all general inspection. Make note of any concerns or reservations on the delivery slip and make sure to keep a copy of this form.

- Your appliance is intended for standard household use. Do not use it for commercial or industrial purposes or for any other purpose than that for which it was designed.

- Do not modify or attempt to modify any of the characteristics of this appliance. This would be dangerous to your safety.

- Repairs must only be carried out by an approved specialist.

- Always unplug the hood before cleaning it or performing other maintenance acts.

- Provide adequate ventilation for the room in the case of simultaneous use of the hood and other appliances powered by an energy source other than electricity. This will prevent the hood from aspirating the combustion gases.

- You should never "flambé" dishes under the hood or operate gas rings under the hood without placing cookware on them (the flames sucked up into the hood can damage the appliance).

- When frying food under the appliance, you must carefully monitor the preparation at all times. Oils and grease brought to very high temperatures can catch fire.

- Respect the recommended frequency of cleanings and filter replacements. The accumulation of grease deposits may cause a fire.

- The hood should never be used over a

combustible fuel burning stove (wood, coal, etc.).

- Never use steam or high-pressure devices to clean your appliance (requirement imposed by electrical safety).

- With a view to constantly improving our products, we reserve the right to modify their technical, functional or aesthetic characteristics, making any changes to their features considered necessary or desirable in view of technical progress.

- In order to easily locate the reference information for your appliance, we recommend that you note these data on the "After-Sales Service Department and Customer Relations" page. (This page also explains to you where to find this information on your appliance.)

Warning

In the case of a kitchen heated by a device connected to a chimney (a stove, for example) the "filtering" version of the hood should be installed. Do not use the hood without grease filters. Suitable ventilation should be provided in the room when the hood is used at the same time as appliances operated by gas or another combustible fuel.

Attention

To prevent damaging the sensor, do not use silicone products near the hood!

Page 20

1 / NOTICES TO THE USER

• ENVIRONMENTAL PROTECTION

- This appliance’s packaging material is recyclable. Help recycle it and protect the environment by dropping it off in the municipal receptacles provided for this purpose.

- Your appliance also contains a great amount of recyclable material. It is marked with this label to

indicate the used appliances that should not be mixed with other waste. This way, the appliance recycling organised by your manufacturer will be done under the best possible conditions, in compliance with European Directive 2002/96/EC on Waste Electrical and Electronic Equipment. Contact your town hall or your retailer for the used appliance collection points closest to your home.

- We thank you doing your part to protect the environment.

Warning Installation should only be performed by installers and qualified technicians

Warning Remove the protective film from the grease filter before use.

Page 21

1 / NOTICES TO THE USER

• DESCRIPTION OF YOUR APPLIANCE

Fixing tabsA

This appliance is equipped with a completely automatic system (Advanced Sensor Control) capable to manage all the functions of your hood. Thanks to the ASC, the air in the kitchen is costantly clean and odour free without any manual intervention. The advanced sensor catches all sort of vapours, smokes and odours caused by the cooking process. The ASC also captures an abnormal presence of GAS.

Page 22

2 / INSTALLING YOUR APPLIANCE

- The appliance must be unplugged during installation or when any repairs or maintenance work is

being performed.

- Ensure that the network voltage corresponds to the voltage noted on the identification plate located

inside the hood.

- If the electrical installation at your residence requires any changes in order to hook up your

Appliance, call upon a professional electrician.

- If the hood is being used in evacuation mode, do not connect the appliance to a combustion gas

exhaust duct (boiler, chimney, etc.) or to a CMV (controlled mechanical ventilation) system.

- Under no circumstances should the exhaust duct empty into the attic.

- Install the hood at safe distance of at least 65 cm from an cooking hob.

This appliance can be installed in either duction version or filtering version. The appliance is supplied in the filtering version, the charcoal filter is installed (Ref.AH4063U1).

• USING THE DUCTING MODE

If you posses an outlet to the exterior

(fig. 1)

Your hood can be connected to this outlet using a flue (minimum Ø 125mm that is enamelled, in aluminium, flexible or made of inflammable material). Your cooker hood is a filtering version. All you need to do is to remove the charcoal filter first.

• USING THE FILTERING MODE

If you do not posses an oulet to the exterior

(fig. 2)

All of our appliances can be used in recycling mode. The air and steam taken up by the unit are purified with charcoal filter and returned to the environment.

fig. 1

fig. 2

Page 23

2 / INSTALLING YOUR APPLIANCE

• ELECTRICAL CONNECTIONS

During installation and maintenance operations, the appliance must be unplugged from the electrical grid; fuses must be cut off or removed. The electrical connections are made before the appliance is installed in its housing. Ensure that

- the electrical installation has sufficient voltage,

- the electrical wires are in good condition,

- the diameter of the wires complies with the

installation requirements.

Warning

This appliance must be grounded.

We cannot be held responsible for any accident resulting from an inexistent, defective or incorrect ground lead.

In case your appliance is not furnished with a non separating flexible cable and has no plug, or has not got any other device ensuring omnipolar disconnection from the electricity main, with a contact opening distance of at least 3mm, such separating device ensuring disconnection from the main must be included in the fixed installation. This appliance is delivered with a H05VVF power cord that has three-0.75mm2 conductors (neutral, phase and ground). It must be connected to the main power supply (which should be a 230-240V single phase current) via a CEI60083 standardised socket that should remain accessible after installation, in keeping with installation guidelines. If the power cable is damaged, call the after-sales service department in order to avoid danger.

Warning

If the electrical installation at your residence requires any changes in order to hook up your appliance, call upon a professional electrician.

Warning

If the hood displays any malfunctions, unplug the appliance or remove the fuse corresponding to the electrical socket where your appliance is plugged in.

Page 24

2 / INSTALLING YOUR APPLIANCE

• ASSEMBLING THE HOOD

Warning

The hood must be installed in compliance with all applicable regulations concerning the ventilation of premises. In France these regulations are described in DTU 61.1 from the CSTB. In particular, the evacuated air should never be conveyed to a duct used to evacuate smoke from appliances that use gas or other combustible fuels. Unused ducts may only be used after approval from a competent specialist.

The distance between the supporting surface for the cooking vessels on the hob and the lower part of the hood must be at least 650 mm. If the instructions for installation for the hob specify a greater distance, this has to be taken into account.

- Cut a hole in the bottom of the pensile cupboard in order to settle the appliance (Fig. 3). The pensile cupboard bottom must be 16 mm thick.

- Check that the fixing tabs (Fig. 4) to the wall unit are positioned at a height suited to the thickness of the bottom of the wall unit. If this distance is less than the thickness, increase it by unscrewing the 2 corresponding screws inside the hood.

THICKNESS 16 mm

fig. 3

fig. 4

• Ducting mode

- Install the wiring system and prepare the air venting hole.

- Insert the appliance in the hole (Fig. 3).

- Tighten the 2 screws inside the appliance (Fig.

5) until it fits snug on the bottom of the wall unit. Do not tighten the two screws strongly to maintain the two metallic clamps in the right position.

- Connect the air exit tube with the device air outlet: use a flexible tube and stop it in the device air outlet through a metallic clamp (tube and clamp are not provided).

- Make the electrical connection of the hood by means of the power supply cable.

fig. 5

Page 25

2 / INSTALLING YOUR APPLIANCE

Warning

This is the filtering version of your cooker hood; you must first remove the charcoal filter.

Tip

For optimal use of your appliance, we recommend that you connect the hood to a 150 mm-diameter flue (not delivered with the appliance). Minimise the number of angles and bends and the lengths of the flue. In the event that the hood will be operated using out-door evacuation, you should ensure a sufficient inflow of fresh air to avoid a pressure deficiency in the room.

• Filtering mode

- Install the wiring system. Insert the appliance in the hole (Fig. 3).

- Make the air evacuation hole on the top of the pensile cupboard.

- Tighten the 2 screws inside the appliance (Fig.5) until it fits snug on the bottom of the wall unit. Do not tighten the two screws strongly to maintain the two metallic clamps in the right position.

- Connect the tube with the device air outlet, to such a height to reach the top of the pensile cupboard (the tube is not included).

- Make the electrical connection of the hood by means of the power supply cable.

fig. 6

• Device disassembly

During the following operations always support the device. Tighten the 2 screws inside the device (Fig. 5); moving the 2 small tongues toward the device inside using the right carvings (Fig. 6); pull out the device from its side.

Page 26

3 / USING YOUR APPLIANCE

• DESCRIPTION OF CONTROL PANEL

A) ON/OFF - lamps. This button is also used for the alarm function of the grease and charcoal filters. B) The button B activates/deactivate sensor function (when activated the sensor is lit by the LED L2). C) Press button C to start the motor at Speed 1. The speed is shown by the L3 LED coming ON. When held down for 2", the motor switches off. D) Press button D to start the motor at Speed 2. The speed is shown by the L4 LED coming ON.

E) Press button E to start the motor at Speed 3. The speed is shown by the L5 LED coming ON. F) Press button F to start the il motor at Speed 4. The speed is shown by the L6 LED coming ON.

Filter alarm

After 30h of motor operation, the L1 LED comes ON and remains ON for 30" (the grease filters have to be cleaned). After 120h of motor operation, the L1 LED comes ON and flashes for 30" (the charcoal filter have to be changed if the hood is so equipped). The Filter Alarm is ONLY given with the motor is OFF. The Filter Alarm is cancelled (HOUR meter reset) by holding down button A for 2".

WARNING: WHEN LED L1 LIGHTS UP, THIS INDICATES THAT THE GREASE OR CHARCOAL FILTERS REQUIRE CLEANING.

Sensor sensitivity

Sensitivity of the sensor may be modified in accordance with individual requirements. Modify the sensitivity by pressing simultaneously on the A and B buttons. The set sensitivity level will be displayed via the 4 flashing Leds - L3, L4, L5, and L6. The desired sensitivity is set via the C, D, E, and F buttons (C being minimum, F being maximum). Set the sensitivity level to minimum for gas cook tops, medium for glass-ceramic cook tops and maximum for induction cook tops.

fig. 7

Filter sensor (activated via the B button) This device is equipped with a completely automatic system (Advanced Sensor Control) for management of all hood functions. Thanks to the Advanced sensor Control (ASC), air circulating in the kitchen is maintained clean and odour-free without requiring any user intervention. The sophisticated sensors are able to capture any type of odour, vapour, smoke or heat caused by cooking. The ASC also captures any possible irregular gases present in the environment. When the sensor function is activated, the C, D, E and F buttons activate the speed temporarily, to then be overridden by the automatic speed setting.

Tip

This guide to installation and use is valid for several models. Minor differences in details and fittings may emerge between your appliance and the descriptions provided.

Page 27

4 / CARING FOR AND CLEANING YOUR APPLIANCE

Warning

Always unplug the hood before cleaning it or performing other maintenance acts. Regular maintenance of your appliance is a guarantee of proper functioning, good performance and durability.

Warning

Failure to respect the guidelines for cleaning the appliance and filters may cause fires. Please carefully adhere to the maintenance recommendations.

• CLEANING THE GREASE FILTER

Pay special attention to the grease filter, that must be cleaned at regular intervals. Filter cleaning frequency: The grease filter must be cleaned about every 30 hours of operation (when, with the motor off, the LED L1 lights up or flashes). Once the clean filter has been fitted, press the button A for about 2 seconds (while the LED is lit up) to restart the hour counter.

Wash the filters with a commercial household cleanser, then rinse fully and dry. They may be cleaned in a dishwasher making sure that the

filter does not come into contact with dirty dishes or silver tableware.

• Removing the grease filter (fig. 8) Open the metal panel by turning it outwards; remove the grease filter by pushing the catch and turning it outwards.

• CHANGING THE CHARCOAL FILTER

If the hood is used in the filtering version, the charcoal filter will periodically have to be replaced. Frequency of filter replacement: The charcoal filter must be replaced about every 120 hours of operation (when, with the motor off, the LED L1 is flashing) Once the new filter has been fitted, press the button A (while the LED is flashing) to restart the hour counter.

• Replacing the charcoal filter (Fig. 9) Open the metal panel by turning it outwards (Fig.8); Remove the grease filter by pushing the catch and turning it outwards (Fig.8). Then remove the charcoal filter by pushing the catch inwards and turning it until removing the two

fig. 8

fig. 9

Page 28

4 / CARING FOR AND CLEANING YOUR APPLIANCE

clips from their seats (Fig.9).

Charcoal filter ref. no. AH4063U1

• CLEANING AND CARING OF THE

CASING

Avoid products containing abrasives when cleaning the casing.

Condensate can appear on inox panel covering grease filter. Please clean regularly

• CHANGING THE LIGHT BULB

Warning

Before carrying out any work, the power supply to the hood must be turned off, either by unplugging it or by using the circuit breaker switch.

To change the halogen bulbs open the cover levering from the proper slots (Fig. 10). Replace with bulbs of the same type.

CAUTION: Do not handle glass bulb with bare hands.

fig. 10

Page 29

4 / CARING FOR AND CLEANING YOUR APPLIANCE

Warning

Before carrying out any work, the power supply to the hood must be turned off, either by unplugging it or by using the circuit breaker switch.

• MAINTAINING YOUR APPLIANCE

MAINTENANCE... WHAT TO DO ?

Never use metal scouring pads, abrasive products or

Top surface and accessoires

Grease filter

Charcoal filter

excessively stiff brushes.

This filter traps fatty vapours and dust. This component plays an important role in ensuring the effectiveness of your hood. In the event of tough stains, use a nonabrasive cream, then rinse with clean water.

This filter traps odours and must be changed at least once every 6 months depending on your level of use. You should order these filters from your dealer (quoting the reference shown on the identification plate located inside the hood) and note the date the filter was changed.

PRODUCTS/ACCESSORIES

TO USE

To clean the body and the lighting port, you should use only commercial household cleaning products diluted in water and then rinse using clean water, drying with a soft cloth.

Use a commercial household cleaning product then rinse abundantly and dry. These filters can be cleaned in a vertical position in your dishwasher. (Do

not alow them touch dirty dishes or silverware).

To keep your appliance in good working order, we recommend that you use Clearit household products.

Professional expertise for the general public

Clearit offers you professional products and adapted solutions for the daily upkeep of your household and kitchen appliances. You may find them in conventional retail outlets, along with a complete line of by-products and consumables.

Page 30

5 / TROUBLESHOOTING

SYMPTOMS SOLUTIONS

The hood is not working...

The hood is not operating effectively...

Ensure that:

• The power is not cut off.

• A speed has been selected.

Ensure that:

• The selected motor speed is sufficient for the quantity of smoke and vapours to be cleared.

• The kitchen is sufficiently ventilated to allow une for fresh air intake.

• The charcoal filter is not worn (hood operating in filtering mode).

• The sensor sensitivity is sufficient (if the hood is in automatic operation).

Ensure that:

The hood stopped working

6 / AFTER SALES SERVICE

Any maintenance on your equipment should be undertaken by:

- either your dealer,

- or another qualified mechanic who is an authorized agent for the brand appliances. When making an appointment, state the full reference of your equipment (model, type and serial number). This information appears on the manufacturer’s nameplate attached to your equipment.

• The power is not cut off.

• The single-pole cut-off device was not activated.

Page 31

FR 01

EN 16

V·ûen˝ z·kaznÌku,

Pr·vÏ jste zÌskal(a) ods·vaË par znaËky DE DIETRICH, za coû V·m dÏkujeme.

CS 30

DA 44

DE 58

Naöe v˝zkumnÈ t˝my pro V·s sestavily tuto novou generaci spot¯ebiË˘, kterÈ dÌky svÈ kvalitÏ, estetickÈmu vzhledu, funkcÌm a ˙rovni jejich technologickÈho v˝voje, jsou v˝jimeËn˝mi v˝robky, kterÈ bezpochyby dokazujÌ naöe know-how.

V·ö nov˝ ods·vaË par znaËky DE DIETRICH harmonicky zapadne do VaöÌ kuchynÏ a dokonale skloubÌ (ods·v·nÌ), s jednoduch˝m pouûitÌm. NaöÌm cÌlem je nabÌdnout V·m naprosto dokonal˝ v˝robek.

Ve ök·le v˝robk˘ znaËky DE DIETRICH najdete öirokou nabÌdku vestavn˝ch ods·vaË˘ par, kterÈ m˘ûete doplnit Vaöim nov˝m ods·vaËem par znaËky DE DIETRICH.

Navötivte naöe webovÈ str·nky na adrese, www.de-dietrich.cz, kde se m˘ûete sezn·mit s naöimi poslednÌmi inovacemi. Najdete zde takÈ uûiteËnÈ a dodateËnÈ informace.

DE DIETRICH

Setting New Values

Ve snaze neust·le zlepöovat naöe v˝robky a p¯izp˘sobovat je v˝voji si vyhrazujeme pr·vo zmÏnit jejich technickÈ, funkËnÌ a estetickÈ parametry.

UpozornÏnÌ: P¯ed prvnÌm uvedenÌm Vaöeho p¯Ìstroje do provozu

si peËlivÏ p¯eËtÏte tento n·vod k instalaci a k pouûitÌ, kter˝ V·m pom˘ûe rychleji se sezn·mit s jeho funkcemi.

Page 32

OBSAH

1 / UR»ENO UéIVATELI

ï BezpeËnostnÌ p¯edpisy _______________________________________ 32 ï Ochrana ûivotnÌho prost¯edÌ ___________________________________ 33 ï Popis za¯ÌzenÌ ______________________________________________ 34

2 / INSTALACE ZAÿÕZENÕ

ï PouûitÌ v ods·vacÌm provedenÌ ________________________________ 35 ï PouûitÌ ve filtrovacÌm provedenÌ ________________________________ 35 ï ElektrickÈ p¯ipojenÌ __________________________________________ 36 ï Monû·û digesto¯e ___________________________________________ 37

ï Ods·vacÌ provedenÌ I__________________________________ 37 ï FiltraËnÌ provedenÌ ____________________________________ 38 ï Demont·û za¯ÌzenÌ ____________________________________ 38

3 / POUéITÕ ZAÿÕZENÕ

ï Popis ovl·dacÌch prvk˘ _______________________________________ 39

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

ï »iötÏnÌ tukovÈho filtru ________________________________________ 40 ï V˝mÏna uhlÌkovÈho filtru _____________________________________ 40 ï »iötÏnÌ a ˙drûba vnÏjöÌho povrchu ______________________________ 41 ï V˝mÏna û·rovky ___________________________________________ 41 ï ⁄drûba za¯ÌzenÌ ____________________________________________ 42

5 / PROVOZNÕ PORUCHY __________________________________________ 43

6 / Z¡RU»NÕ SERVIS ____________________________________________ 43

Page 33

1 / UR»ENO UéIVATELI

D˘leûitÈ

Uschovejte si tento n·vod spoleËnÏ se spot¯ebiËem. Pokud by doölo k prodeji nebo p¯evedenÌ majetkovÈho vlastnictvÌ spot¯ebiËe jin˝m osob·m, p¯esvÏdËte se, ûe je doprov·zen takÈ n·vodem na jeho pouûitÌ. ProsÌme V·s, aby ste si laskavÏ p¯eËetli tento n·vod p¯ed tÌm, neû p¯ikroËÌte k instalaci a pouûitÌ spot¯ebiËe. Tento n·vod byl vypracov·n pro zajiötÏnÌ VaöÌ bezpeËnosti a bezpeËnosti tÏch, kdo jsou V·m nablÌzku.

• BEZPE»NOSTNÕ PÿEDPISY

- Tento spot¯ebiË byl vyprojektov·n pro neprofesion·lnÌ pouûitÌ v norm·lnÌm bytovÈm prost¯edÌ.

- Za¯ÌzenÌ musÌ b˝t pouûÌv·no v˝hradnÏ dospÏl˝mi osobami. ZajistÏte, aby dÏti k za¯ÌzenÌ nemÏly p¯Ìstup a nemohly jej pouûÌvat jako hraËky. P¯esvÏdËte se, ûe dÏti nemohou dos·hnout na ovl·dacÌ prvky spot¯ebiËe.

- Ve chvÌli dod·vky otev¯ete okamûitÏ balenÌ spot¯ebiËe a zkontrolujte jeho vnÏjöÌ podobu. P¯ÌpadnÈ v˝hrady vyj·d¯ete pÌsemnÏ na dodacÌ list, jehoû kopie V·m bude ponech·na.

- Za¯ÌzenÌ je urËeno pro norm·lnÌ pouûitÌ v dom·cnosti.. NesmÌ b˝t pouûÌv·no za obchodnÌmi nebo pr˘myslov˝mi nebo jin˝mi ˙Ëely, kterÈ neodpovÌdajÌ urËenÌ, pro kterÈ bylo za¯ÌzenÌ vyprojektov·no.

- NemÏÚte nebo se nesnaûte mÏnit vlastnosti za¯ÌzenÌ, protoûe toto by mohlo p¯edstavovat riziko ohroûenÌ VaöÌ osoby.

- Opravy musÌ b˝t prov·dÏny v˝hradnÏ k tomu povÏ¯en˝m technick˝m person·lem. P¯ed ËiötÏnÌm nebo ˙drûbou odpojte vûdy nejprve z·strËku digesto¯e ze z·suvky.

- ZajistÏte ¯·dnÈ provÏtr·nÌ mÌstnosti v p¯ÌpadÏ simult·nnÌho pouûitÌ digesto¯e a jin˝ch kuchyÚsk˝ch za¯ÌzenÌ nap·jen˝ch jin˝m, neû elektrick˝m zdrojem energie. Zabr·nÌte tak, aby digesto¯ ods·vala spalinovÈ plyny.

- Je zak·z·no flambov·nÌ p¯ipravovan˝ch pokrm˘, nebo nech·vat zapnutÈ plynovÈ ho¯·ky pod digesto¯Ì (nas·vanÈ plameny by mohly poökodit za¯ÌzenÌ).

- SmaûenÌ prov·dÏnÈ pod digesto¯Ì musÌ b˝t neust·le pod dozorem. Oleje a tuky se p¯i vysok˝ch teplot·ch mohou vznÌtit.

- Dodrûujte doporuËenÈ pravidelnÈ ËiötÏnÌ a v˝mÏnu filtr˘. NahromadÏnÌ usazenÈho tuku m˘ûe zp˘sobit poû·r.

- nenÌ dovoleno pouûitÌ digesto¯e nad ohnÏm ze spalov·nÌ d¯eva nebo uhlÌ

- Za ˙Ëelem ËiötÏnÌ digesto¯e nenÌ povoleno pouûitÌ za¯ÌzenÌ pracujÌcÌho s vodnÌ p·rou nebo vysok˝m tlakem (viz. normy t˝kajÌcÌ se elektrickÈ bezpeËnosti).

- Z d˘vod˘ neust·lÈ snahy o zlepöov·nÌ naöich v˝robk˘ si vyhraûujeme pr·vo zav·dÏt jakÈkoliv zmÏny do jejich technick˝ch vlastnostÌ a technickÈho v˝voje. Z d˘vod˘ usnadnÏnÌ budoucÌho dohled·nÌ v˝robnÌch kÛd˘ za¯ÌzenÌ, doporuËujeme V·m poznamenat si je na str·nku ÑPost-prodejnÌ sluûba a vztahy se z·kaznÌkyî. Na tÈto str·nce V·m rovnÏû bude vysvÏtleno, kde tato kÛdov· ËÌsla na za¯ÌzenÌ naleznete.

Pozor

V p¯ÌpadÏ pouûitÌ va¯iËe napojenÈho na za¯ÌzenÌ napojenÈho na odkou¯enÌ (nap¯.: kuchyÚsk· kamna) je t¯eba nainstalovat digesto¯ ve filtrovacÌm provedenÌ. NepouûÌvejte digesto¯ bez tukov˝ch filtr˘. Je t¯eba zajistit spr·vnÈ odvÏtr·nÌ mÌstnosti v p¯ÌpadÏ, ûe spoleËnÏ s kuchyÚskou digesto¯Ì budou z·roveÚ v provozu za¯ÌzenÌ, kter· pouûÌvajÌ plyn nebo jinou ho¯lavinu.

Pozor

Z d˘vod˘ moûnÈho poökozenÌ Ëidla nepouûÌvejte v blÌzkosti digesto¯e silikonovÈ v˝robky!

Page 34

1 / UR»ENO UéIVATELI

• OCHRANA éIVOTNÕHO PROSTÿEDÕ

- ObalovÈ materi·ly tohoto p¯Ìstroje jsou recyklovatelnÈ. Z˙ËastnÏte se jejich recyklace a vyhoÔte je do komun·lnÌch kontejner˘ urËen˝ch k tomutu ˙Ëelu, ËÌmû p¯ispÏjete k ochranÏ ûivotnÌho prost¯edÌ.

- V·ö p¯Ìstroj obsahuje takÈ ËetnÈ recyklovatelnÈ materi·ly. Je tedy oznaËen tÌmto logem, kterÈ V·m sdÏluje, ûe opot¯ebenÈ p¯Ìstroje se nemajÌ smÏöovat s jin˝mi odpady. Recyklace p¯Ìstroj˘, kterou zajiöùuje v˝robce, se prov·dÌ za nejlepöÌch podmÌnek podle evropskÈ smÏrnice 2002/96/ES o odpadnÌch elektrick˝ch a elektronick˝ch p¯ÌstrojÌch. Kontaktujte radnici ve VaöÌ obci nebo prodejce, aby V·m ozn·mili sbÏrn· mÌsta opot¯eben˝ch p¯Ìstroj˘ nejblÌûe Vaöemu bydliöti.

- DÏkujeme V·m za spolupr·ci p¯i ochranÏ ûivotnÌho prost¯edÌ.

Pozor Instalace musÌ b˝t vykon·na kvalifikovan˝mi instalaËnÌmi pracovnÌky a person·lem.

Pozor P¯i prvnÌm pouûitÌ tukovÈho filtru odstraÚte ochrann˝ film.

Page 35

1 / UR»ENO UéIVATELI

• POPIS ZAÿÕZENÕ

UpevÚovacÌ p¯ÌrubyA

Tato digesto¯ je vybaven· zcela automatick˝m systÈmem (Advanced Sensor Control), kter˝ ovl·d· vöechny funkce digesto¯e. DÌky systÈmu Advanced Sensor Control se vzduch v kuchyni udrûuje st·le Ëist˝ a bez z·pachu, bez jakÈhokoliv z·sahu uûivatele. Rafinovan· Ëidla zachytÌ jak˝koliv druh z·pachu, v˝par˘, kou¯e nebo tepla vyvolanÈho procesem va¯enÌ. SystÈm ASC zachycuje takÈ p¯ÌpadnÈ a neû·doucÌ PLYNY v ovzduöÌ.

Page 36

2 / INSTALACE ZAÿÕZENÕ

V dobÏ instalace nebo z·sahu do nÏj, musÌ b˝t za¯ÌzenÌ odpojeno.

- Zkontrolujte, zda napÏtÌ v sÌti odpovÌd· napÏtÌ uvedenÈmu na v˝robnÌm ötÌtku uvnit¯ digesto¯e.

- Pokud si elektrick˝ rozvod ve VaöÌ dom·cnosti vyûaduje ˙pravu pro zapojenÌ tohoto

elektrospot¯ebiËe, obraùte se na kvalifikovanÈho elektrik·¯e.

- Je-li digesto¯ uûÌv·na v ods·vacÌm provedenÌ, nenapojujte za¯ÌzenÌ na komÌnovÈ odkou¯enÌ spalin

(kamna, krb atd.) nebo na systÈm mechanickÈho vÏtr·nÌ.

- V kaûdÈm p¯ÌpadÏ musÌ b˝t evakuaËnÌ odpad vyveden na st¯echu.

Digesto¯ nainstalujte do bezpeËnostnÌ vzd·lenosti nejmÈnÏ 65 cm od varnÈ plochy.

Tento elektrospot¯ebiË m˘ûe b˝t nainstalov·n v ods·vacÌm nebo ve filtraËnÌm provedenÌ. Za¯ÌzenÌ je dod·v·no ve filtraËnÌm provedenÌ a uhlÌkov˝ filtr je nainstalovan˝ (Ref.AH4063U1).

• POUéITÕ V ODS¡VACÕM PROVEDENÕ

V˝vod navenek

(obr. 1)

Vaöe digesto¯ m˘ûe b˝t p¯ipojena k takovÈmu v˝vodu prost¯ednictvÌm odpadovÈho vedenÌ (( minim·lnÏ 125 mm, smaltovanÈ, z hlinÌku, ohybnÈ nebo z neho¯lavÈho materi·lu). Vaöe digesto¯ je dod·na ve filtraËnÌm provedenÌ; je pot¯eba odmontovat uhlÌkov˝ filtr.

• POUéITÕ VE FILTRA»NÕM PROVEDENÕ

Bez v˝vodu navenek

(obr. 2)

Vöechna naöe za¯ÌzenÌ mohou fungovat ve filtraËnÌm reûimu. Vzduch a v˝pary nas·vanÈ do za¯ÌzenÌ jsou oËiötÏny uhlÌkov˝m filtrem a opÏt vypuötÏny do vzduchu.

fig. 1

fig. 2

Page 37

2 / INSTALACE ZAÿÕZENÕ

• ELEKTRICK… PÿIPOJENÕ

V pr˘bÏhu instalace a jednotliv˝ch f·zÌ ˙drûby musÌ b˝t elektrospot¯ebiË odpojen˝ a pojistky musÌ b˝t p¯eruöeny nebo vypnuty. ElektrickÈ p¯ipojenÌ musÌ b˝t provedeno p¯ed upevnÏnÌm za¯ÌzenÌ na kuchyÚskou linku.

Zkontrolujte, zda:

- v˝kon rozvodovÈ sÌtÏ je dostaËujÌcÌ,

- nap·jecÌ ön˘ry jsou v dobrÈm stavu,

- pr˘mÏr kabel·ûe odpovÌd· poûadavk˘m normy.

Pozor

Tento elektrospot¯ebiË musÌ b˝t uzemÏn˝. V p¯ÌpadÏ nehody zp˘sobenÈ neproveden˝m uzemÏnÌm je naöe zodpovÏdnost neplatn·.

Jestliûe V·ö elektrospot¯ebiË nenÌ vybaven ohybn˝m, neoddÏliteln˝m kabelem se z·strËkou nebo jin˝m systÈmem, kter˝ by zabezpeËil dvojpÛlovÈ odpojenÌ ze sÌtÏ se vzd·lenostÌ rozpojen˝ch kontakt˘ nejmÈnÏ 3 mm, musÌ b˝t takov˝ systÈm p¯eruöenÌ siùovÈho nap·jenÌ namontovan˝ na pevnÈ instalaci. Za¯ÌzenÌ je dod·v·no s nap·jecÌm kabelem H 05 VVF se 3 vodiËi o 0,75 mm (neutr·l, f·ze a uzemÏnÌ). Spot¯ebiË je t¯eba p¯ipojit k monof·zovÈ sÌti o 230-240 V prost¯ednictvÌm normalizovanÈ z·suvky CEI 60083, kter· musÌ z˘stat po instalaci za¯ÌzenÌ p¯Ìstupn·. Pokud by byla nap·jecÌ öÚ˘ra poökozen·, zavolejte post-prodejnÌ sluûbu, aby se p¯edeölo moûn˝m rizik˘m.

Pozor

Pokud si elektrick˝ rozvod ve VaöÌ dom·cnosti vyûaduje ˙pravu pro zapojenÌ tohoto elektrospot¯ebiËe, obraùte se na kvalifikovanÈho elektrik·¯e.

Pozor

Pokud by Vaöe digesto¯ vykazovala jakoukoliv poruchu, odpojte za¯ÌzenÌ nebo odeberte pojistku na nap·jecÌm vedenÌ k elektrospot¯ebiËi.

Page 38

2 / INSTALACE ZAÿÕZENÕ

• MONT¡é DIGESTOÿE

Pozor

Instalace musÌ odpovÌdat poûadavk˘m platnÈ normy pro ventilaci mÌstnostÌ. Ve Francii je tato norma uvedena v DTU 61.1 p¯edpisu CSTB. KonkrÈtnÏ, vypouötÏn˝ vzduch nesmÌ b˝t odv·dÏn˝ do odkou¯enÌ pouûivanÈho pro evakuaci zplodin ze za¯ÌzenÌ na spalov·nÌ plynu nebo jin˝ch spalovacÌch l·tek. PouûitÌ odvod˘ vzduchu p¯ipraven˝ch k uûÌv·nÌ m˘ûe zaËit pouze po schv·lenÌ ze strany kompetentnÌ technickÈ kontroly.

Minim·lnÌ vzd·lenost od povrchu varnÈ plochy pro hrnce k okraji digesto¯e musÌ b˝t 65 cm. Pokud v je v n·vodu na instalaci kuchyÚskÈ varnÈ plochy uvedena vÏtöÌ vzd·lenost, je t¯eba to br·t v ˙vahu.

- Do dna z·vÏsnÈ sk¯ÌnÏ z kuchyÚskÈ linky vytvo¯te otvor nezbytn˝ k usazenÌ za¯ÌzenÌ. (Fig.

3). SpodnÌ deska z·vÏsnÈ sk¯ÌnÏ musÌ mÌt tlouöùku 16 mm.

- Zkontrolujte, zda p¯ipevÚovacÌ p¯Ìruby pro n·bytek (obr. 4) jsou umÌstÏny do v˝öky odpovÌdajÌcÌ tlouöùce dna z·vÏsnÈ sk¯ÌnÏ. V p¯ÌpadÏ, ûe je tato vzd·lenost nemöÌ neû tlouöùka, zvÏtöete ji odöroubov·nÌm 2 odpovÌdajÌcÌch öroub˘ uvnit¯ elektrospot¯ebiËe.

TLOUäçKA 16 mm

fig. 3

fig. 4

• Ods·vacÌ provedenÌ

- P¯ipravte elektrickÈ nap·jenÌ a p¯ipravte otvor pro odv·dÏnÌ vzduchu.

- UmÌstÏte za¯ÌzenÌ do vytvo¯enÈho otvoru (obr.

3).

- Zaöroubujte dva örouby, kterÈ se nach·zejÌ uvnit¯ elektrospot¯ebiËe (obr. 5) tak, aby dolehl ke dnu z·vÏsnÈ sk¯ÌnÏ. Nesnaûte se zaöroubovat tyto dva örouby p¯Ìliönou silou, aby kovovÈ konzoly z˘staly na sv˝ch mÌstech.

- P¯ipojte odpadovou rouru vzduchu k v˝stupovÈmu otvoru za¯ÌzenÌ: pouûijte k tomu ohybnou rouru a p¯ipevnÏte ji k v˝stupovÈmu otvoru kovovou p·skou (roura a p·ska nejsou souË·stÌ dod·vky).

- ProveÔte elektrickÈ napojenÌ digesto¯e pomocÌ nap·jecÌho kabelu.

fig. 5

Page 39

2 / INSTALACE ZAÿÕZENÕ

Pozor

Tento elektrospot¯ebiË je dod·van˝ ve filtraËnÌm provedenÌ. nejprve je t¯eba vyjmout uhlÌkov˝ filtr.

DoporuËujeme

Pro nejlepöÌ vyuûitÌ Vaöeho za¯ÌzenÌ doporuËujeme p¯ipojenÌ na rourovod o pr˘mÏru 150 mm (nenÌ souË·stÌ dod·vky). Omezte na minimum mnoûstvÌ kolen a dÈlku rourovodu. V p¯ÌpadÏ, ûe digesto¯ funguje v ods·vacÌm provedenÌ, je lÈpe zaruËit p¯Ìstup ËerstvÈho vzduchu v mnoûstvÌ dostateËnÈm k tomu, aby se p¯Ìliö nesnÌûil tlak v mÌstnosti.

• FiltraËnÌ provedenÌ

- P¯ipravte p¯ipojenÌ k elektrickÈ sÌti. UmÌstÏte za¯ÌzenÌ do p¯ipravenÈho otvoru (obr. 3).

- Na svrchnÌ Ë·sti z·vÏsnÈ sk¯ÌÚky vytvo¯te otvor pro v˝vod vzduchu.

- Zaöroubujte dva örouby, kterÈ se nach·zejÌ uvnit¯ elektrospot¯ebiËe (obr. 5) tak, aby lÌcoval se spodnÌ Ë·stÌ z·vÏsnÈ sk¯ÌÚky. ZabraÚte zaöroubov·nÌ tÏchto dvou öroub˘ s p¯Ìliönou silou tak, aby kovovÈ p¯Ìruby z˘staly ve spr·vnÈ pozici.

- P¯ipojte k ˙stÌ v˝stupu vzduchu ze za¯ÌzenÌ hadici o takovÈ v˝öce, aby doöla k vrcholku z·vÏsnÈ sk¯ÌÚky (hadice nenÌ souË·stÌ dod·vky).

- ProveÔte elektrickÈ napojenÌ digesto¯e pomocÌ nap·jecÌho kabelu.

fig. 6

• Demont·û za¯ÌzenÌ

V pr˘bÏhu n·sledujÌcÌch ˙kon˘ za¯ÌzenÌ st·le podpirejte. Odöroubujte 2 örouby umÌstÏnÈ uvnit¯ elektrospot¯ebiËe (obr. 2 5); P¯esuÚte 2 jaz˝Ëky smÏrem k vnÏjöku elektrospot¯ebiËe. Za pouûitÌ p¯Ìsluön˝ch z·¯ez˘ (obr. 6); VyjmÏte elektrospot¯ebiË z mÌsta jeho uloûenÌ.

Page 40

3 / POUéITÕ ZAÿÕZENÕ

• POPIS OVL¡DACÕCH PRVKŸ

A) ON/OFF pro û·rovky. Toto tlaËÌtko se pouûÌv· takÈ pro fukci poplaönÈho sign·lu tukov˝ch a uhlÌkov˝ch filtr˘. B) TlaËÌtko B zapÌn·/vypÌn· fungov·nÌ Ëidla (kdyû je zapnuto, rozsvÌtÌ se kontrolka L2. C) StlaËenÌm tlaËÌtka C se zapne motor v prvnÌm v˝konostnÌm reûimu. Rychlost je oznaËov·na kontrolkou L3, kter· se rozsvÌtÌ. Budete-li drûet tlaËÌtko stlaËenÈ na dobu 2 ëí, motor se vypne. D) ZatlaËenÌm tlaËÌtka D se zapne motor v druhÈm rychlostnÌm reûimu. Rychlost je oznaËov·na kontrolkou L4, kter· se rozsvÌtÌ. E) ZatlaËenÌm tlaËÌtka E se zapne motor ve t¯etÌm rychlostnÌm reûimu. Rychlost je oznaËov·na kontrolkou L5, kter· se rozsvÌtÌ. F) ZatlaËenÌm tlaËÌtka F se zapne motor ve ËtvrtÈm rychlostnÌm reûimu. Rychlost je oznaËov·na kontrolkou L6, kter· se rozsvÌtÌ.

Poplach ñ filtry.

Po uplynutÌ 30 h provozu motoru se rozsvÌtÌ kontrolka L1 a z˘stane rozsvÌcen· na 30'í (nastala chvÌle k oËiötÏnÌ tukov˝ch filtr˘). Po uplynutÌ 120 h provozu motoru se rozsvÌtÌ kontrolka L1 a blik· po dobu 30'í (nastala chvÌle k v˝mÏnÏ uhlÌkovÈho filtru, pokud je jÌm za¯ÌzenÌ vybaveno). PoplachovÈ hl·öenÌ pro filtry se objevÌ POUZE kdyû je motor ZASTAVEN›. Poplach pro filtry se vynuluje (resetov·nÌ souËtu HODIN) drûenÌm stlaËenÈho tlaËÌtka A na 2'í.

POZOR: kdyû se rozsvÌtÌ KONTROLKA L1. nastala chvÌle k oËiötÏnÌ tukov˝ch filtr˘ nebo k v˝mÏnÏ uhlÌkovÈho filtru.

fig. 7

Citlivost Ëidla

Citlivost Ëidla m˘ûe b˝t nastavena v z·vislosti na osobnÌ pot¯ebÏ. ZmÏna citlivosti se prov·dÌ souËasn˝m zatlaËenÌm tlaËÌtek A a B. ObjevÌ se nastaven· citlivost prost¯ednictvÌm Ëty¯ svÏtÈlkujÌcÌch kontrolek L3, L4, L5 a L6. PomocÌ tlaËÌtek C, D, E nebo F nastavte poûadovanou citlivost (tlaË·tko C pro minim·lnÌ, tlaËÌtko F pro maxim·lnÌ citlivost). U plynov˝ch spor·k˘ nastavte minim·lnÌ citlivost, st¯ednÌ u spor·ku se sklokeramick˝m povrchem a maxim·lnÌ u spor·k˘ s indukËnÌm oh¯evem.

Funkce Ëidla (se spouötÌ prost¯ednictvÌm tlaËÌtka B). Toto za¯ÌzenÌ je vybaveno zcela automatick˝m systÈmem (Advanced Sensor Control), kter˝ ovl·d· vöechny funkce digesto¯e. DÌky systÈmu Advanced Sensor Control se vzduch v kuchyni udrûuje st·le Ëist˝ a bez z·pachu, bez jakÈhokoliv z·sahu uûivatele. Rafinovan· Ëidla zachytÌ jak˝koliv druh z·pachu, v˝par˘, kou¯e nebo tepla vyvolanÈho procesem va¯enÌ. SystÈm ASC zachycuje takÈ p¯ÌpadnÈ a neû·doucÌ PLYNY v ovzduöÌ. Je-li zapnut· funkce Ëidla, tlaËÌtka C,D,E a F ovl·dajÌ rychlosti pouze doËasnÏ, n·sledovnÏ je to Ëidlo, kterÈ nastavÌ automaticky pot¯ebnou rychlost ods·v·nÌ.

DoporuËujeme

Tento n·vod na instalaci a pouûitÌ je platn˝ pro vÌce modelov˝ch provedenÌ. Je moûnÈ, ûe se objevÌ nepatrnÈ rozdÌly mezi VaöÌm elektrospot¯ebiËem a tÏmito popisy.

Page 41

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

Pozor

P¯ed ˙drûbou a ËiötÏnÌm za¯ÌzenÌ jej vûdy nejprve vypojte z nap·jecÌ sÌtÏ. Pravideln· ˙drûba Vaöeho elektrospot¯ebiËe je z·rukou dobrÈho provozu, dobrÈho v˝konu a jeho dlouhÈ trvanlivosti.

Pozor

NedodrûenÌ p¯edpis˘ t˝kajÌcÌch se ËiötÏnÌ za¯ÌzenÌ a filtr˘ m˘ûe zp˘sobit poû·ry. Je proto d˘leûitÈ dodrûovat peËlivÏ p¯edpisy pro ˙drûbu.

• »IäTÃNÕ TUKOV…HO FILTRU

Zvl·ötnÌ pÈËi je t¯eba vÏnovat tukovÈmu filtru, kter˝ musÌ b˝t pravidelnÏ ËiötÏn. Pravidelnost ËiötÏnÌ filtru: Tukov˝ filtr musÌ b˝t oËiötÏn po uplynutÌ p¯ibliûnÏ kaûd˝ch 30 hodin provozu (kdyû se, p¯i vypnutÈm motoru, rozsvÌtÌ kontrolka L1 nebo kdyû blik·). Po zpÏtnÈ mont·ûi oËiötÏnÈho filtru zalatËte tlaËÌtko A na asi 2 sekundy (zatÌmco kontrolka je rozsvÌcen·), aby se odpoËet hodin zaËal od zaË·tku.

Filtr omyjte norm·lnÌm, dom·cÌm mycÌm prost¯edkem, opl·chnÏte velk˝m mnoûstvÌm vody a osuöte. Filtr m˘ûete rovnÏû um˝t v myËce n·dobÌ, ale dejte pozor, aby se nedot˝kal öpinav˝ch talÌ¯˘ a st¯Ìbrn˝ch p¯Ìbor˘.

fig. 8

• Odmontov·nÌ tukovÈho filtru (obr. 8)

Otev¯ete kovov˝ kryt tak, ûe jej otoËÌte smÏrem vnÏ. Vyndejte tukov˝ filtr tak, ûe zatlaËÌte na zar·ûku a budete jÌm ot·Ëet smÏrem vnÏ.

• V›MÃNA UHLÕKOV…HO FILTRU

V p¯ÌpadÏ pouûitÌ za¯ÌzenÌ ve filtraËnÌm provedenÌ bude pot¯eba vymÏÚovat pravidelnÏ uhlÌkov˝ filtr. Pravidelnost pro v˝mÏnu filtru: UhlÌkov˝ filtr musÌ b˝t vymÏnÏn˝ po uplynutÌ p¯ibliûnÏ kaûd˝ch 120 hodin provozu (kdyû, p¯i vypnutÈm motoru, zaËne blikat kontrolka L1). Po namontov·nÌ novÈho filtru zatlaËte tlaËÌtko A (zatÌmco kontrolka blik·), aby se odpoËet hodin zaËal od zaË·tku.

fig. 9

Page 42

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

ï V˝mÏna uhlÌkovÈho filtru (obr. 9) Otev¯ete kovov˝ kryt tak, ûe jej otoËÌte smÏrem vnÏ (obr. 8). Vyndejte tukov˝ filtr tak, ûe zatlaËÌte na zar·ûku a budete jÌm ot·Ëet smÏrem vnÏ (obr.8). Potom vyndejte uhlÌkov˝ filtr tak, ûe zatlaËÌte na zar·ûku smÏrem dovnit¯ a budete jÌm ot·Ëet, dokud oba jaz˝Ëky nevystoupÌ ze sv˝ch dr·ûek (obr. 8).

UhlÌkov˝ filtr ñ ref. Ë. AH4063U1

• »IäTÃNÕ A ⁄DRéBA VNÃJäÕHO

POVRCHU

Za ˙Ëelem ËiötÏnÌ povrchu digesto¯e pouûÌvejte vodu a mycÌ prost¯edek, nikoliv ale mycÌ krÈmy

nebo houby s hrub˝m povrchem.

M˘ûe dojÌt k vytv·¯enÌ kondenzace na inoxovÈm panelu, kter˝ pokr˝v· tukov˝ filtr. PravidelnÏ ËistÏte.

• V›MÃNA é¡ROVKY

Pozor

P¯ed provedenÌm jakÈhokoliv z·sahu vypnÏte digesto¯ tak, ûe ji odpojÌte ze sÌtÏ nebo pouûijte spÌnaË.

P¯i v˝mÏnÏ halogenov˝ch z·¯ivek otev¯ete vÌko tak, ûe zatlaËÌte na p¯ÌsluönÈ zdÌ¯ky (obr. 10). VymÏÚte za z·¯ivky stejnÈho typu.

POZOR: Nedot˝kejte se û·rovky hol˝ma rukama.

fig. 10

Page 43

4 / ⁄DRéBA A »IäTÃNÕ ZAÿÕZENÕ

Pozor

P¯ed provedenÌm jakÈhokoliv z·sahu vypnÏte digesto¯ tak, ûe ji odpojÌte ze sÌtÏ nebo pouûijte spÌnaË.

• ⁄DRéBA ELEKTROSPOTÿEBI»E

⁄DRéBA... JAK POSTUPOVAT

V û·dnÈm p¯ÌpadÏ neppouûÌvejte dr·tÏnky, brusnÈ p¯Ìpravky nebo

PokrytÌ a p¯ÌdavnÈ prvky

Tukov˝ filtr

UhlÌkov˝ filtr

p¯Ìliö tvrdÈ kart·Ëe.

Tento filtr zadrûuje mastnÈ v˝pary a prach. P¯edstavuje z·kladnÌ element, kter˝ zaruËuje v˝konost VaöÌ digesto¯e. V p¯ÌpadÏ tÏûko odstraniteln˝ch skvrn pouûijte nebrusn˝ krÈm a opl·chnÏte pod tekoucÌ vodou.

Tento filtr zachycuje pachy a musÌ b˝t vymÏnÏn kaûd˝ch öest mÏsÌc˘ v z·vislosti na pouûitÌ. Tyto filtry si objednejte u Vaöeho prodejce (uveÔte v˝robnÌ kÛd, kter˝ se nach·zÌ na v˝robnÌm ötÌtku umÌstÏnÈm uvnit¯ digesto¯e) a poznamenejte si datum v˝mÏny.

V›ROBKY/PÿÕDAVN… PRVKY

K POUéITÕ

Za ˙Ëelem ËiötÏnÌ kovov˝ch Ë·stÌ a svÏtelnÈho panelu pouûÌvejte v˝hradnÏ mycÌ prost¯edky pro dom·cÌ pouûitÌ z prodejnÌ sÌtÏ, z¯edÏnÈ vodou, opl·chnÏte tekoucÌ vodou a osuöte mÏkk˝m had¯Ìkem.

MycÌm prost¯edkem pro dom·cÌ pouûitÌ z prodejnÌ sÌtÏ, bohatÏ opl·chnÏte a osuöte. Toto ËiötÏnÌ m˘ûe b˝t prov·dÏno rovnÏû v myËce n·dobÌ ve vertik·lnÌ poloze. Ned·vejte do styku se

öpinav˝m n·dobÌm nebo st¯Ìbrn˝mi p¯Ìbory).

Pro ˙drûbu Vaöeho spot¯ebiËe doporuËujeme pouûÌvat prost¯edky znaËky Clearit.

DoporuËeno odbornÌky

Clearit V·m nabÌzÌ odbornÈ ËistÌcÌ prost¯edky a ¯eöenÌ uzp˘sobenÈ pro kaûdodennÌ ˙drûbu Vaöich elektrospot¯ebiË˘ a kuchynÏ. Tyto prost¯edky i cel· ök·la p¯ÌsluöenstvÌ a spot¯ebnÌho materi·lu jsou k dost·nÌ u Vaöeho prodejce.

Page 44

5 / NORM¡LNÕ PROVOZ

PÿÕZNAKY ÿEäENÕ

Digesto¯ nefunguje

Digesto¯ m· slab˝ v˝kon

Zkontrolujte, zda:

ï nedoölo k p¯eruöenÌ v dod·vce proudu.

ï byla nastavena rychlost.

Zkontrolujte, zda:

ï Nastaven˝ rychlostnÌ reûim motoru je dostateËn˝ pro uvolÚovan˝ kou¯ a v˝pary.

ï KuchyÚ je dostateËnÏ zavzduönÏna, aby to umoûÚovalo ods·v·nÌ vzduchu.

ï UhlÌkov˝ filtr nenÌ opot¯ebovan˝ (digesto¯ ve filtrovacÌm provedenÌ).

ï Citlivost Ëidla je dostateËn· (pokud je digesto¯ v automatickÈm reûimu provozu).

Zkontrolujte, zda:

Digesto¯ se vypnula v pr˘bÏhu norm·lnÌho provozu.

6 / Z¡RU»NÕ SERVIS

P¯ÌpadnÈ opravy na p¯Ìstroji m˘ûe prov·dÏt pouze :

- v·ö prodejce

- nebo z·ruËnÌ opravna, kter· m· smlouvu s v˝robcem P¯i telefonickÈm styku uv·dÏjte ˙plnÈ oznaËenÌ vaöeho p¯Ìstroje (model, typ a v˝robnÌ ËÌslo). Tyto ˙daje jsou uvedeny na v˝robnÌm ötÌtku p¯Ìstroje.

ï nedoölo k p¯eruöenÌ v dod·vce proudu.

ï vÌcepÛlov˝ spÌnaË nesepnul.

Page 45

FR 01

Kære kunde,

EN 16

CS 30

DA 44

DE 58

Tak, fordi du har købt en emhætte fra DE DIETRICH. Vores forskningsteam har udviklet denne nye generation af apparater,

hvis kvalitet, æstetik, funktion og tekniske udvikling resulterer i fremragende produkter, som understreger enestående knowhow.

Din nye emhætte fra DE DIETRICH integreres på harmonisk vis i køkkenet hvor apparatets fantastiske udsugningsegenskaber og lette anvendelse fremhæves. Det har været vores mål at tilbyde et uovertruffet produkt.

Den brede vifte af produkter fra DE DIETRICH tilbyder ligeledes et stort udvalg af integrerede ovne, mikrobølgeovne, kogeplader, opvaskemaskiner og i køleskabe, som du kan sammensætte med din nye emhætte fra DE DIETRICH.

Du kan også finde os på www.dedietrich-electromenager.com, hvor du kan se de sidste innovationer, samt få andre nyttige oplysninger om vores produkter.

DE DIETRICH

Forøget værdi

Med en konstant forbedring af vores produkter for øje forbeholder vi os ret til ændringer af de tekniske, funktionelle og æstetiske egenskaber i forbindelse med den teknologiske udvikling.

Vigtigt: Inden apparatet tages i brug, bør du læse denne installations-

og brugervejledning grundigt, så du hurtigt kan sætte dig ind i dets funktion.

Page 46

INDHOLDSFORTEGNELSE

1 / HENVENDT TIL BRUGEREN

• Sikkerhedsforskrifter _______________________________________ 46

• Miljøhensyn ______________________________________________ 47

• Beskrivelse af apparatet _____________________________________ 48

2 / INSTALLATION AF APPARATET

• Brug af udsugende model ___________________________________ 49

• Brug af filtrerende model ____________________________________ 49

• Elektrisk tilslutning__________________________________________ 50

• Montering af emhætte_______________________________________ 51

• Udsugende model____________________________________ 51

• Filtrerende model ____________________________________ 52

• Demontering af apparatet _____________________________ 52

3 / BRUG AF APPARATET

• Beskrivelse af betjeningsudstyr ______________________________ 5 3

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

• Rengøring af fedtfilter ______________________________________ 5 4

• Udskiftning af kulfilter______________________________________ 54

• Rengøring og vedligeholdelse af den udvendige overflade ________ 55

• Udskiftning af pære ________________________________________ 55

• Vedligeholdelse af apparatet _________________________________ 5 6 5 / FUNKTIONSFEJL _____________________________________________ 57 6 / AFTER SALES SERVICE ______________________________________ 5 7

Page 47

1 / HENVENDT TIL BRUGEREN

Vigtigt

Gem denne brugervejledning sammen med apparatet. Sørg for, at brugervejledningen følger med apparatet, hvis det sælges eller overdrages til andre personer. Læs disse vejledninger grundigt før, apparatet installeres og benyttes. Vejledningerne er skrevet for brugerens og de

omkringværende personers sikkerhed.

• SIKKERHEDSFORSKRIFTER

- Apparatet er beregnet til ikke-professionel brug i almindelige køkkener.

- Apparatet må udelukkende benyttes af voksne personer. Sørg for, at børn ikke kan få adgang til det eller bruge det som legetøj. Vær sikker på, at børn ikke kan røre ved apparatets betjeningsknapper.

- Åbn straks apparatets emballage ved modtagelsen og tjek, at apparatet er komplet. Anfør eventuelle forbehold skriftligt på forsendelseslisten. Gem en kopi af listen.

- Apparatet er beregnet til almindelig husholdningsbrug. Det må ikke benyttes til kommercielle eller industrielle formål, eller andre formål, som det ikke er beregnet til.

- Ændr ikke eller forsøg ikke at ændre apparatets karakteristika, da det kan udgøre en risiko for brugeren.

- Reparationer må udelukkende udføres af en autoriseret tekniker.

- Afbryd altid emhættens ledning, før apparatet rengøres eller vedligeholdes.

- Sørg for at udlufte rummet godt ved brug af emhætten samtidigt med andre apparater, som forsynes med anden energi end elektrisk strøm. Det vil hindre, at emhætten udsuger forbrændingsgas.

- Det er forbudt at tilberede flamberede retter eller at bruge gasblus under emhætten uden at anbringe gryder/pander på dem (de udsugede flammer kan risikere at beskadige apparatet).

- Stegning under apparatet skal konstant overvåges. Meget varme olier og fedtstoffer kan brænde.

- Overhold den anbefalede hyppighed hvormed, apparatet skal rengøres og filtrene udskiftes. Ophobning af fedtaflejringer kan forårsage brand.

- Emhætten må ikke benyttes over ild fra træ eller kul.

- Der må ikke benyttes apparater med damp med højt tryk til rengøring af apparatet (normer i henhold til den elektriske sikkerhed).

- Da vi til stadighed søger at forbedre vores produkter, forbeholder vi os ret til at foretage ændringer i deres tekniske, funktionelle eller æstetiske specifikationer i trin med den tekniske udvikling.

- For til enhver tid nemt at kunne finde apparatets produktkoder, anbefales det at skrive dem ned på siden for “Eftersalgsservice og forbrugerforhold”. (På denne side forklares det

også, hvor koderne findes på apparatet).

Bemærk

I tilfælde af et køkken, som opvarmes med et apparat tilsluttet en skorsten (f. eks.: komfurkakkelovn) skal den filtrerende emhættemodel installeres. Brug ikke emhætten uden fedtfiltre. Der skal sørges for korrekt udluftning af rummet, når emhætten benyttes samtidigt med apparater, der bruger gas eller andet brændstof.

Bemærk

Benyt ikke silikoneprodukter i nærheden af emhætten for at hindre beskadigelse af føleren.

Page 48

1 / HENVENDT TIL BRUGEREN

• MILJØBESKYTTELSE

MILJØBESKYTTELSE

- Emballagematerialer til dette apparat kan genbruges. Du kan sørge for dette og dermed beskytte miljøet ved at deponere dem på genbrugspladsen.

- Apparatet indeholder ligeledes flere genanvendelige materialer. Dette angives med den illustrerede tegning for at vise, at brugte apparater ikke må blandes sammen med almindeligt husholdningsaffald. Genvinding af apparaterne, som fabrikanten organiserer, sker under de mest optimale betingelser i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr. Kontakt Rådhuset eller forhandleren for at få at vide, hvor brugte apparater skal afleveres.

- Vi takker for dit samarbejde med hensyn til at beskytte miljøet.

Bemærk Installationen skal udføres af installatører og kvalficeret personale.

Bemærk Fjern beskyttelsesfilmen, før fedtfiltret benyttes første gang.

Page 49

1 / HENVENDT TIL BRUGEREN

• BESKRIVELSE AF APPARATET

LåseribberA

Emhætten er forsynet med et fuldstændigt automatisk system (Advanced Sensor Control) til styring af emhættens funktioner. Takket være Advanced Sensor Control systemet, bevares luften i køkkenet altid ren og lugtfri uden brugerens indgriben. De avancerede følere kan opfange enhver form for lugt, damp, røg eller varme, som opstår under madlavningen. ASC føleren registrerer også eventuel og unormal forekomst af gas i rummet.

Page 50

2 / INSTALLATION AF APPARATET

- Apparatet skal være afbrudt under installationen og/eller ved indgreb.

- Tjek, at netspændingen stemmer overens med den anførte spænding på typepladen indvendigt i

emhætten.

- Hvis apparatets tilslutning til elnettet kræver en ændring af den pågældende boligs elanlæg, skal

der rettes henvendelse til en kvalificeret elektriker.

- Hvis det drejer sig om den udsugende model, må apparatet ikke tilsluttes en udsugningskanal til

forbrændingsrøg (kogekedel, skorsten, osv...) eller et mekanisk udluftningssystem.

- Udsugningskanalen må i alle tilfælde ikke ledes ud på taget.

- Installér emhætten i en sikkerhedsafstand på mindst 65 cm fra kogepladen.

Apparatet kan installeres i en udsugende eller filtrerende model. Den udsugende model er forsynet med kulfilter (Ref.AH4063U1).

• BRUG AF UDSUGENDE MODEL

Udgang mod fri luft

(fig. 1)

Dens emhætte kan tilsluttes en sådan udgang ved hjælp af en udsugningskanal (Ø mindst 125mm, emaljeret, i aluminium, flex eller i ikke brændbart materiale). Hvis det drejer sig om en filtrerende model, skal kulfiltret fjernes.

• BRUG AF FILTRERENDE MODEL

Uden udgang mod fri luft

(fig. 2)

Alle vores apparater kan fungere som filtrerende model. Luften og de dampe, som ledes af apparatet, renses i kulfiltrene og bringes i recirkulation i lokalet.

fig. 1

fig. 2

Page 51

2 / INSTALLATION AF APPARATET

• ELEKTRISK TILSLUTNING

Apparatet skal afbrydes, og sikringerne skal afbrydes eller frakobles under installation og vedligeholdelse. Den elektriske tilslutning skal udføres, før apparatet placeres i køkkenet.

Tjek at:

- anlæggets effekt er tilstrækkelig,

- forsyningsledningerne er i god stand,

- ledningernes diameter er i overensstemmelse

med anlæggets standarder.

Bemærk

Dette apparat skal være jordforbundet. Producenten påtager sig intet ansvar for uheld som følge af manglende jordforbindelse.

Hvis apparatet ikke er forsynet med en uadskillelig flexledning og med stik, eller en anden anordning som sikrer flerpolar afbrydning fra nettet, med en afstand i åbningen af kontakterne på mindst 3 mmså skal en sådan afbrydningsanordning fra nettet installeres på den faste installation. Apparatet leveres med en H 05 VVF elledning med 3 ledere på 0,75 mm (nul, fase og jord). Apparatet skal tilsluttes et enfaset net på 230240 V via en CEI 60083 standardiseret stikkontakt, som skal være tilgængelig efter installationen i overensstemmelse med anlæggets bestemmelser. Hvis elledningen er beskadiget, skal der rettes henvendelse til eftersalgs-servicekontoret for at hindre eventuelle risici.

Bemærk

Hvis apparatets tilslutning til elnettet kræver en ændring af den pågældende boligs elanlæg, skal der rettes henvendelse til en kvalificeret elektriker.

Bemærk

Afbryd apparatet eller fjern den sikring, som svarer til apparatets tilslutningslinje, hvis emhætten viser tegn på fejl.

Page 52

2 / INSTALLATION AF APPARATET

• MONTERING AF EMHÆTTE

Bemærk

Installationen skal være i overensstemmelse med gældende bestemmelser for ventilation af lokaler. I Frankrig anføres denne bestemmelse i CSTB s DTU 61.1. I det specifikke tilfælde kan den udsugede luft ikke returnere i en kanal, som benyttes til udsugning af røg fra apparater med gas eller anden forbrænding. Brug af rør beregnet til anden brug må kun benyttes efter en kompetent teknikers positive skøn.

Afstanden mellem overfladen på komfuret og den nederste del af emhætten skal minimum være 65 cm. Hvis installationsanvisningerne for komfuret angiver en større afstand, skal der tages hensyn til dette.

- Bor den nødvendige åbning til indsættelse af apparatet i bunden af køkkenelementet (fig. 3). Køkkenelementets nederste plade skal have en tykkelse på 16 mm.

- Kontrollér, at låseribberne på køkkenelementet (fig. 4) er placeret i en passende højde i forhold til tykkelsen på køkkenelementets bund. Hvis afstanden er lavere end tykkelsen, skal afstanden øges ved at løsne de to skruer i apparatet.

TYKKELSE 16 mm

fig. 3

fig. 4

• Udsugende model

- Forbered den elektriske strømforsyning og udsugningshullet.

- Indsæt apparatet i åbningen (fig. 3).

- Fastspænd de to skruer i apparatet (fig. 5), indtil apparatet slutter tæt mod bunden af køkkenelementet. Fastspænd ikke de to skruer for kraftigt. Herved sikres, at metalkonsollerne forbliver i den korrekte position.

- Slut udsugningsslangen til udgangsstudsen i emhætten: Benyt en flexslange og fastsæt den til udgangsstudsen på emhætten med et spændebånd (slange og spændebånd medfølger ikke).

- Udfør den elektriske tilslutning af emhætten vha. el-ledningen.

fig. 5

Page 53

2 / INSTALLATION AF APPARATET

Bemærk

Dette apparat leveres som filtrerende model. Kulfiltret skal først fjernes.

Råd

For at få en optimal brug af apparatet anbefales det at udføre tilslutningen med et rør med en diameter på 150 mm (medfølger ikke). Begræns mest muligt antallet af rørets bøjninger samt længden. Hvis det drejer sig om den filtrerende model, er det hensigtsmæssigt at sikre, at der er tilstrækkelig frisk luft for at undgå at sænke trykket for meget i rummet.

• Filtrerende model

- Forbered den elektriske strømforsyning. Indsæt apparatet i åbningen (fig. 3).

- Forbered udsugningshullet øverst i køkkenelementet.

- Slut en slange til udgangsstudsen i apparatet. Slangen skal placeres i en højde, som gør det muligt at nå den øverste del af køkkenelementet (slange medfølger ikke).

- Udfør den elektriske tilslutning af emhætten vha. el-ledningen.

fig. 6

• Demontering af apparatet

Understøt altid apparatet ved udførelse af følgende indgreb. Løsn de to skruer i apparatet (fig. 5); Flyt de to flige indad i apparatet. Benyt de dertil beregnede hak (fig. 6); og fjern apparatet fra det respektive sæde.

Page 54

3 / BRUG AF APPARATET

• BESKRIVELSE AF

BETJENINGSKNAPPERNE

A) ON/OFF lamper. Denne tast benyttes også til alarmfunktionen vedrørende fedt- og kulfiltrene. B) Tasten B aktiverer/frakobler følerens funktion (lysdioden L2 tændes, når følerens funktion er aktiveret). C) Ved at trykke på tasten C tændes motoren ved den første hastighed. Hastigheden vises ved at lysdioden L3 er tændt. Hold den trykket nede i 2 sekunder for at slukke motoren. D) Ved at trykke på tasten D tændes motoren ved den anden hastighed. Hastigheden vises ved at lysdioden L4 er tændt. E) Ved at trykke på tasten E tændes motoren ved den tredje hastighed. Hastigheden vises ved at lysdioden L5 er tændt. F) Ved at trykke på tasten F tændes motoren ved den fjerde hastighed. Hastigheden vises ved at lysdioden L6 er tændt.

Filteralarm

Lysdioden L1 tændes efter 30 timers funktion for motoren og forbliver tændt i 30 sekunder (tidspunktet er inde til rengøring af fedtfiltrene). Lysdioden L1 tændes og blinker i 30 sekunder efter 120 timers funktion for motoren (tidspunktet er inde til udskiftning af kulfiltrene, hvis emhætten er udstyret med sådanne). Filteralarmen vises KUN, når motoren er SLUKKET. Filteralarmen annulleres (tilbagestilling af timetællingen) ved at holde tasten A trykket nede i 2 sekunder.

ADVARSEL: Når lysdioden L1 tændes, er tidspunktet inde til rengøring af fedtfiltrene eller til udskiftning af kulfiltret.

fig. 7

Følerens følsomhed

Følerens følsomhed kan ændres efter behov. Ændre følsomheden ved at holde tast A og tast B trykket nede samtidigt. Herefter vises den indstillede følsomhed ved at de fire lysdioder L3, L4, L5 og L6 blinker. Indstil den ønskede følsomhed ved hjælp af tasten C, D, E eller F (tast C svarer til min. følsomhed og tast F svarer til maks. følsomhed). Indstil min. følsomheden for gaskomfurer, den normale følsomhed for glaskeramiske komfurer og maks. følsomheden for induktionskomfurer.

Følerens funktion (aktiveres ved hjælp af tast B) Emhætten er forsynet med et fuldstændigt automatisk system (Advanced Sensor Control) til styring af emhættens funktioner. Takket være Advanced Sensor Control systemet, bevares luften i køkkenet altid ren og lugtfri uden brugerens indgriben. De avancerede følere kan opfange enhver form for lugt, damp, røg eller varme, som opstår under madlavningen. ASC føleren registrerer også eventuel og unormal forekomst af gas i rummet. Når følerens funktion er aktiveret, aktiverer tasten C, D, E eller F kun den respektive hastighed midlertidigt. Herefter indstiller sensoren hastighederne automatisk.

Råd

Denne installations- og brugsanvisning gælder for flere modeller. Der kan være ubetydelige forskellige i detaljer og medfølgende udstyr mellem det pågældende apparat og beskrivelserne i brugsanvisningen.

Page 55

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

Bemærk

Afbryd apparatet før det vedligeholdes eller rengøres. En regelmæssig vedligeholdelse af apparatet er garanti for en god funktion, optimal ydelse og lang levetid.

Bemærk

Manglende overholdelse af rengøringsvejledningerne for apparatet og filtrene kan forårsage brand. Det er derfor vigtigt omhyggeligt at overholde vedligeholdelsesbestemmelserne.

• RENGØRING AF FEDTFILTER

Vær særlig opmærksom på fedtfiltret, som skal renses jævnligt. Hvor ofte filtret skal renses: Fedtfiltret skal renses efter ca. hver 30 timers funktion (når lysdioden L1 tændes eller blinker med slukket motor). Hold tasten A trykket nede i ca. 2 sekunder (mens lysdioden blinker), når det rengjorte filter er blevet monteret, for at igangsætte timetællingen igen.

Vask filtret med et normalt husholdningsrengøringsmiddel, skyl filtret med rigeligt vand og tør det. Filtret kan også vaskes i opvaskemaskine, men sørg for, at det ikke kommer i berøring med meget tilsmudsede

tallerkener eller sølvbestik.

• Demontering af fedtfilter (fig. 8)

Åben metalpanelet ved at dreje det udad. Fjern fedtfiltret ved at trykke på stopmekanismen og dreje filtret udad.

• UDSKIFTNING AF KULFILTER

Ved brug af den filtrerende model er det nødvendigt at udskifte kulfiltret jævnligt. Hvor ofte filtret skal udskiftes: Kulfiltret skal udskiftes efter ca. hver 120 timers funktion (når lysdioden L1 blinker med slukket motor). Tryk på tasten A (mens lysdioden blinker), når det nye filter er blevet monteret, for at igangsætte timetællingen igen.

• Udskiftning af kulfilter (fig. 9) Åben metalpanelet ved at dreje det udad (fig. 8).

fig. 8

fig. 9

Page 56

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

Fjern fedtfiltret ved at trykke på stopmekanismen og dreje det udad (fig. 8). Fjern herefter kulfiltret ved at trykke stopmekanismen indad og dreje den, indtil de to flige fjernes fra de respektive sæder (fig. 9).

Kulfilter ref. nr. AH4063U1

• RENGØRING OG

VEDLIGEHOLDELSE AF DEN UDVENDIGE OVERFLADE

Benyt vand og sæbe til rengøring af emhættens udvendige overflade og ikke rengøringsmidler

eller slibende svampe.

Der kan dannes kondens på panelet af rustfrit stål, som dækker fedtfiltret. Rengør jævnligt.

• UDSKIFTNING AF PÆRE

fig. 10

Bemærk

Sluk emhætten ved at trække stikket ud eller ved at slukke det med kontakten, før

der udføres nogen form for indgreb på den.

For at udskifte halogenpærene åbnes låget ved at bruge de dertil beregnede sprækker (fig. 10) som løftestang. Udskift med pærer af samme type.

ADVARSEL: rør ikke ved pæren med bare hænder.

Page 57

4 / VEDLIGEHOLDELSE OG RENGØRING AF APPARATET

Bemærk

Sluk emhætten ved at trække stikket ud eller ved at slukke det med kontakten, før der udføres nogen form for indgreb på den.

• VEDLIGEHOLDELSE AF APPARATET

VEDLIGEHOLDELSE... UDFØR FØLGENDE

Benyt aldrig metalsvampe, slibende produkter eller for

Låg og tilbehør

Fedtfilter

Kulfilter

hårde børster.

Dette filter tilbageholder de fedtede dampe og støv. Det er det vigtigste element, som sikrer emhættens effektivitet. Brug et ikke slibende rengøringsmiddel i tilfælde af meget genstridige pletter og skyl efter med rindende vand.

Dette filter tilbageholder lugtene og skal udskiftes hver 6. måned afhængigt af dets brug. Bestil disse filtre hos den lokale forhandler (husk at oplyse koden, som findes på typepladen indvendigt i emhætten), og skriv udskiftningsdatoen ned.

PRODUKTER/TILBEHØR, DER

SKAL BENYTTES

Brug udelukkende almindelige husholdningsrengøringsmidler fortyndet med vand til rengøring af metaldelene og ‘koøjet’. Skyl efter med rindende vand og tør med en blød klud.

Med et almindeligt husholdsningsrengøringsmiddel, skyl efter med rigeligt vand og tør. Denne rengøring kan også ske i opvaskemaskine i lodret position. (Må ikke komme i

berøring med tilsmudsede tallerkener/fade eller sølvbestik).

Det anbefales at benytte Clearit vedligeholdelsesprodukter for at beskytte apparatet.

Der ydes professionel erfaring til de private brugere

Clearit anbefaler professionelle produkter og løsninger, som passer til den daglige vedligeholdelse af køkkenet og dets hårde hvidevarer. Produkterne kan købes hos den lokale forhandler sammen med serien af tilbehør og forbrugsartikler.

Page 58

5 / FUNKTIONSFEJL

SYMPTOMER AFHJÆLPNING

Emhætten fungerer ikke...

Emhætten har en ringe ydelse...

Tjek at:

• der er ikke strømafbrydelse.

• der er blevet valgt en hastighed.

Tjek at:

• Den valgte motorhastighed er tilstrækkelig til mængden af frigjort røg og damp.

• Der er tilstrækkelig udluftning i køkkenet til et luftaftræk.

• Kulfiltret er ikke slidt (filtrerende emhættemodel).

• Følerens følsomhed er tilstrækkelig (når emhætten fungerer i automatisk funktionsmåde).

Tjek at:

Emhætten slukkes under normal funktion.

6 / KUNDESERVICE

Eventuel vedligeholdelse af apparatet skal foretages:

- enten af Deres forhandler,

- eller af en kvalificeret fagmand, som er anerkendt til dette mærke. Når De ringer op, skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet.

• der er ikke strømafbrydelse.

• den omni-polede afbrydelsesanordning er ikke aktiveret.

Page 59

FR 01

Liebe Kundin, lieber Kunde,

EN 16

CS 30

DA 44

DE 58

Sie haben soeben eine DE DIETRICH Dunstabzugshaube erworben, und wir danken Ihnen dafür.

Unsere Forschungsteams haben für Sie diese neue Generation von Geräten entwickelt, die durch Qualität, Ästhetik, ihre Funktionen und technische Fortentwicklung Ausnahmeprodukte sind, die unser Knowhow zeigen.

Ihre neue DE DIETRICH Dunstabzugshaube fügt sich harmonisch in Ihre Küche ein und verbindet perfekte Leistungen beim Dunstabzug mit einfacher Benutzung. Wir wollten Ihnen ein exzellentes Produkt anbieten.

In der DE DIETRICH Produktpalette finden Sie auch eine breite Auswahl an einbaufähigen Backöfen, Mikrowellenherden, Kochfeldern, Geschirrspülern und Kühlschränken, die Sie mit Ihrer neuen DE DIETRICH Dunstabzugshaube abstimmen können.

Sie können uns auch im Internet unter www.dedietrich-electromenager.com besuchen, wo Sie unsere jüngsten Innovationen sowie nützliche und ergänzende Informationen finden.

DE DIETRICH

Die neuen Wertobjekte

Da wir unsere Produkte ständig verbessern möchten, behalten wir uns das Recht vor, ihre technischen, funktionellen und ästhetischen Merkmale zu verändern, damit sie mit der technischen Weiterentwicklung Schritt halten.

Wichtig: Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

Page 60

ZUSAMMENFASSUNG

1 / FÜR DEN BENUTZER

• Sicherheitshinweise _______________________________________ 60

• Umweltschutz ___________________________________________ 61

• Beschreibung des Geräts __________________________________ 62

2 / INSTALLATION DES GERÄTS

• Gebrauch im Abluftbetrieb __________________________________ 63

• Gebrauch im Umluftbetrieb__________________________________ 63

• Stromanschluss___________________________________________ 64

• Montage der Haube ________________________________________ 65

• Abluftversion_______________________________________ 65

• Umluftversion______________________________________ 66

• Demontage des Geräts _____________________________ 66

3 / GEBRAUCH DES GERÄTS

• Beschreibung der Bedienungen ______________________________ 67

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Reinigung des Fettfilters ____________________________________ 6 8

• Austausch des Kohlefilters __________________________________ 68

• Reinigung und Wartung der Außenfläche _______________________ 69

• Austausch der Lampe ______________________________________ 69

• Pflege des Geräts__________________________________________ 70 5 / BETRIEBSSTÖRUNGEN________________________________________ 71 6 / ALLGEMEINE GARANTIEBESTIMMUNGEN _______________________ 72

Page 61

1 / FÜR DEN BENUTZER

Wichtig

Diese Betriebsanleitung mit dem Gerät aufbewahren. Sollte das Gerät an eine andere Person verkauft oder veräussert werden, sichergehen, dass sie auch die Betriebsanleitung bekommt. Vor der Installation und Benutzung des Geräts sollten folgende Ratschläge zur Kenntnis genommen werden. Sie sind für die Sicherheit des Benutzers und anderer Personen verfasst worden.

• SICHERHEITSHINWEISE

- Dieses Gerät ist für die Benutzung durch Privatpersonen in ihrem Haushalt konzipiert Worden.

- Dieses Gerät muss von Erwachsenen benutzt werden. Bitte darauf achten, dass Kinder es nicht berühren und als Spielzeug benutzen. Sich vergewissern, dass sie die Bedienelemente des Geräts nicht berühren.

- Das Gerät beim Empfang sofort auspacken oder auspacken lassen. Sein allgemeines Aussehen prüfen. Eventuelle Vorbehalte schriftlich auf dem Lieferschein vermerken, und ein Exemplar davon behalten.

- Das Gerät ist für den normalen Haushaltsgebrauch bestimmt. Es nicht für kaufmännische oder industrielle oder andere Zwecke als diejenigen benutzen, für die es konzipiert worden ist.

- Die Merkmale dieses Geräts nicht verändern oder versuchen, sie zu verändern. Dies würde eine ernste Gefahr für alle darstellen.

- Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden.

- Die Dunstabzugshaube vor dem Reinigen oder der Pflege immer vom Stromnetz trennen.

- Bei gleichzeitigem Betrieb der Dunstabzugshaube und anderer nicht mit Strom betriebener Geräte den Raum angemessen belüften. Dies, damit die Dunstabzugshaube keine Verbrennungsgase ansaugt.

- Es ist verboten, unter der Dunstab-zugshaube Gerichte zu flambieren oder die Gaskochstellen einzuschalten, ohne dass ein Kochgeschirr darauf steht (die angesaugten Flammen könnten das Gerät beschädigen).

- Frittiervorgänge unter der Dunstab-zugshaube müssen ständig überwacht werden.

Die auf sehr hohe Temperaturen aufgeheizten Öle und Fette können Feuer fangen.

- Die Häufigkeit der Reinigung und des Ersatzes der Filter einhalten. Die Ansammlung von Fettablagerungen kann einen Brand auslösen.

- Der Betrieb über einer BrennstoffFeuerstelle (Holz, Kohle, usw.) ist nicht zulässig.

- Niemals Dampf- oder Hochdruckgeräte zur Reinigung des Geräts benutzen (Forderungen bezüglich der elektrischen Sicherheit).

- Bei der Sorge um die ständige Verbesserung unserer Produkte behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Merkmale im Zusammenhang mit der technischen Fortentwicklung zu ändern.

- Für das spätere leichte Auffinden der Produktreferenzen des Geräts raten wir, sie auf der Seite „Kundendienst und Kundenbeziehungen" zu notieren. (Auf dieser Seite wird auch erklärt, wo sie sich auf dem Gerät befinden.)

Achtung

In einer Küche, die mit einem an einen Kamin angeschlossenen Gerät (z.B.: Ofen) beheizt wird, muss die Dunstabzugshaube als Umlufthaube installiert werden. Die Dunstabzugshaube darf nicht ohne die Fettfilter benutzt werden. Wenn die Dunstabzugshaube in der Küche gleichzeitig mit Geräten benutzt wird, die mit Gas oder einem anderen Brennstoff betrieben werden, muss eine angemessene Belüftung des Raums vorgesehen werden.

Achtung

Keine silikonhaltigen Produkte in der Nähe der Abzughaube verwenden, da diese den Sensor beschädigen können!

Page 62

1 / FÜR DEN BENUTZER

• UMWELTSCHUTZ

- Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und trage Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

- Ihr Gerät enthält zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/ 96/CE über Elektro- und Elektronik-Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

- Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

Achtung Die Installation muss durch Installateure und fachkundiges Personal erfolgen.

Achtung Bei der erstmaligen Verwendung des Fettfilters die Schutzfolie abziehen.

Page 63

1 / FÜR DEN BENUTZER

• BESCHREIBUNG DES GERÄTS

Befestigungsflügel

Diese Abzugshaube ist mit einem vollkommen automatischen System (Advanced Sensor Control) zur Verwaltung aller vorhandenen Funktionen ausgestattet. Das Raumklima in der Küche bleibt konstant angenehm und frisch, ohne manuelle Steuerung! Die sensiblen Sensoren spüren jede Art von Dunst, Wrasen, Gerüchen sowie GAS auf und passen die notwendige Gebläseleistung automatisch an.

Page 64

2 / INSTALLATION DES GERÄTS

- Das Gerät muss bei der Installation bzw. bei Reparaturmaßnahmen vom Netz genommen werden.

- Sicherstellen, dass die Netzspannung dem Spannungswert entspricht, der auf dem Schildchen im

Innern der Haube angegeben ist.

- Falls die Gegebenheiten der Stromleitungen in Ihrer Wohnung für den Anschluss Ihres Geräts

Änderungsmaßnahmen erforderlich machen sollten, wenden Sie sich bitte an einen qualifizierten Elektriker.

- Falls die Abzugshaube in Abluftversion verwendet wird, darf das Gerät nicht an Abzugsleitungen

für Verbrennungsgase (Heizung, Kamin usw.) oder an mechanische Belüftungssysteme angeschlossen werden.

- Auf keinen Fall darf die Abluftleitung auf dem Dach enden.

- Die Abzugshaube in einem Abstand von mindestens 65 cm über der Kochfläche montieren.

Dieses Gerät kann entweder in Abluft- oder in Umluftversion installiert werden. Das Gerät wird in Umluftversion mit installiertem Kohlefilter (Kennz. AH4063U1) geliefert.

• VERWENDUNG IN ABLUFTVERSION

Abzug nach draußen

(Abb. 1)

Ihre Abzugshaube wird über eine Abluftleitung (Mindest Ø 125 mm, emailliert, aus Aluminium, flexibel oder aus nicht-entflammbarem Material) mit der Abzugsöffnung verbunden. Ihre Abzugshaube wird in Umluftversion geliefert.

Der Kohlefilter muss ausgebaut werden.

• VERWENDUNG IN UMLUFTVERSION

Ohne Abzug nach draußen

(Abb. 2)

Unsere Geräte können alle in Umluftversion betrieben werden. Die vom Gerät angesaugte Luft und

Küchendünste werden durch den Kohlefilter gereinigt und anschließend wieder in den Raum zurückgeführt.

fig. 1

fig. 2

Page 65

2 / INSTALLATION DES GERÄTS

• ELEKTROANSCHLUSS

Bei Installation und Wartung muss das Gerät vom Netz genommen und die Sicherungen müssen unterbrochen oder ausgesteckt werden. Der Elektroanschluss ist vor dem endgültigen Befestigen des Geräts am Schrankelement vorzunehmen.

Dabei überprüfen, dass:

- die vorhandene elektrische Leistung ausreicht,

- die Stromkabel in einwandfreiem Zustand sind,

- der Kabeldurchmesser den Vorschriften

entspricht.

Achtung Dieses Gerät muss geerdet werden.

Der Hersteller haftet nicht für Unfälle, die auf fehlende Erdung zurückzuführen sind.

Falls Ihr Gerät nicht mit flexiblem, unabtrennbarem Kabel und Stecker oder einer anderen Vorrichtung ausgestattet ist, mit der eine allpolige Trennung vom Netz mit einer Kontaktöffnungsweite von mindestens 3 mm gewährleistet ist, dann müssen diese Trennvorrichtungen im festen Installationsteil vorgesehen werden. Das Gerät wird mit einem Netzkabel des Typs H 05 VVF mit 3 Leitern mit 0,75 mm (Neutral, Phase und Erde) geliefert. Es ist für den Anschluss an Einphasennetz mit 230-240 V über genormte Steckdose nach IEC 60083 vorgesehen, die nach der Installation entsprechend den Anlagenvorschriften zugänglich bleiben muss. Falls das Netzkabel schadhaft sein sollte, wenden Sie sich bitte an den Nachverkaufsservice, um Risiken auszuschließen.

Achtung

Falls die Gegebenheiten der Stromleitungen in Ihrer Wohnung für den Anschluss Ihres Geräts Änderungsmaßnahmen erforderlich machen sollten, wenden Sie sich bitte an einen qualifizierten Elektriker.

Achtung

Falls die Abzugshaube Störungen aufweist, das Gerät vom Netz trennen oder die Sicherung der Anschlussleitung des Geräts herausnehmen.

Page 66

2 / INSTALLATION DES GERÄTS

• MONTAGE DER ABZUGSHAUBE

Achtung

Die Installation muss den geltenden Normen für die Raumbelüftung entsprechen. In Frankreich sind diese Normen im DTU 61.1 des CSTB enthalten. Das bedeutet konkret, dass Abluft nicht in eine Leitung geführt werden darf, über die Rauch von mit Gas oder anderen Brennstoffen betriebenen Geräten abgeleitet wird. Der Gebrauch anderweitig verwendeter Leitungen darf nur mit der Erlaubnis eines Fachtechnikers erfolgen.

Der Mindestabstand zwischen der TopfTrägerfläche auf der Kochmulde und dem unteren Teil der Abzughaube muss 65 cm betragen. Geben die Installationsanleitungen der Kochmulde einen höheren Abstand an, so ist dieser einzuhalten.

- Vor der Montage des Geräts muß in der Hängeschrankunterseite ein dem Gerät entsprechender Ausschnitt vorgenommen werden (Abb.3). Die Hängeschrankunterseite muss 16 mm dick sein.

- Überprüfen, dass die Befestigungsflügel (Abb. 4) zum Festmachen am Hängeschranks in einer angemessenen Höhe im Verhältnis zur Dicke des Hängeschrankbodens positioniert sind. Sollte dieser Abstand geringer sein als die Dicke, muss er erhöht werden, indem die beiden hierfür vorgesehenen Schrauben im Innern des Geräts gelockert werden.

STÄRKE 16 mm

fig. 3

fig. 4

• Abluftversion

- Für die Stromzufuhr sorgen und eine Öffnung zur Luftableitung vorsehen.

- Das Gerät in den Ausschnitt eingefügen (Abb. 3).

- Die im Gerät 2 Schrauben anziehen (Abb. 5) bis das Teil auf der Hinterseite des Hänßeschranks haftet. Die beiden Schrauben nicht forcieren, damit die Metallbügel in der richtigen Position bleiben.

- Den Luftabzugsschlauch am Luftausgang des Gerätes anschließen. Dazu einen flexiblen Schlauch verwenden, der mit einer Metallklemme am Luftausgang des Gerätes fixiert wird. (Schlauch und Klemme werden nicht mitgeliefert).

- Nun kann das Gerät an die Stromversorgung angeschlossen werden.

fig. 5

Page 67

2 / INSTALLATION DES GERÄTS

Achtung

Dieses Gerät wird in Umluftversion geliefert. Daher muss zunächst der Kohlefilter ausgebaut werden.

Tipp

Zur Optimierung des Gerätebetriebs empfehlen wir den Anschluss an ein Leitungsrohr mit Durchmesser 150 mm (nicht mitgeliefert). Zahl der Rohrbögen und Länge der Leitung so weit wie möglich begrenzen. Wenn die Abzugshaube in Abluftversion betrieben wird, muss gleichzeitig für eine ausreichende Frischluftzufuhr gesorgt werden, um zu vermeiden, dass der Luftdruck im Raum zu stark absinkt.

• Umluftversion

- Das Gerät in den Ausschnitt eingefügen (Abb. 3).

- Ein Luftabzugsloch oberhalb des Hängeschrankes vorbereiten.

- Einen Schlauch (nicht mitgeliefert) am Luftausgang des Gerätes bis oberhalb des Hängeschranks anschließen.

- Nun kann das Gerät an die Stromversorgung angeschlossen werden.

• Abmontieren des Gerätes

Während der folgenden Arbeiten immer das Gerät abstützen. Die zwei Schrauben im Geräteinneren (Abb.5) lockern, die beiden Zungen in Richtung Geräteinneres über die vorgesehenen Einschnitte verschieben (Abb.6) und das Gerät herausnehmen.

fig. 6

Page 68

3 / VERWENDUNG DES GERÄTS

• BESCHREIBUNG

DER BEDIENELEMENTE

A) Lampen EIN/AUS. Diese Taste wird auch für die Fett- und Kohlenfilter-Alarmfunktion verwendet B) Mit der Taste B wird der Sensor aktiviert/ deaktiviert (nach der Aktivierung des Sensors leuchtet Led L2). C) Bei Drücken der Taste C schaltet sich der Motor auf der ersten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L3 angezeigt. Wenn die Taste für 2 Sekunden gedrückt gehalten wird, schaltet sich der Motor aus. D) Bei Drücken der Taste D schaltet sich der Motor auf der zweiten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L4 angezeigt. E) Bei Drücken der Taste E schaltet sich der Motor auf der dritten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L5 angezeigt. F) Bei Drücken der Taste F schaltet sich der Motor auf der vierten Geschwindigkeitsstufe ein. Die Geschwindigkeit wird von der eingeschalteten LED L6 angezeigt.

Filteralarm

Nach 30 Motorbetriebsstunden schaltet sich die LED L1 ein und bleibt 30 Sekunden lang eingeschaltet (es ist Zeit, die Fettfilter zu reinigen). Nach 120 Motorbetriebsstunden schaltet sich die LED L1 ein und blinkt für 30 Sekunden (es ist Zeit, die Kohlenfilter auszutauschen, falls die Haube hiermit ausgestattet ist). Der Filteralarm wird NUR bei STEHENDEM Motor angezeigt. Zur Rückstellung des Filteralarms (Rückstellung des STUNDEN-Zählers) ist die Taste A 2 Sekunden lang gedrückt zu halten.

ACHTUNG: LED L1 BLINKT. ENTWEDER KOHLEFEILTER WECHSELN ODER FETTFILTER REINIGEN.

fig. 7

Sensorensensibilität

Die Sensibilität des Sensors kann je nach Bedarf reguliert werden. Bei gleichzeitigem Drücken der Tasten A und B wird die eingegebene Sensibilität durch das Blinken der 4 Led L3, L4, L5 und L6 angezeigt. Mit den Tasten C, D, E und F kann nun die gewünschte Sensibilität eingestellt werden (Taste C Mindestsensibilität, Taste F Höchstsensibilität). Für die Gaskochfelder die geringste Sensibilitätsstufe, für die Glaskeramikkochfelder die mittlere Sensibilitätsstufe, und für die Induktionskochfelder die höchste Sensibilitätsstufe einstellen.

Sensorenfunktion (Aktivierung mit Taste B) Dieses Gerät ist mit einem vollautomatischen System (Advanced Sensor Control) ausgestattet, mit dem alle Funktionen der Haube gesteuert werden. Durch dieses System haben Sie stets saubere und geruchsfreie Luft in Ihrer Küche, ohne selbst etwas tun zu müssen. Diese sehr sensiblen Sensoren erkennen alle Arten von Gerüchen, Dampf, Rauch oder Wärme, die beim Kochen entstehen. Das ASC System reagiert sogar auf GAS. Wenn die Sensorfunktion aktiviert ist, so wird die Geschwindigkeit nur vorübergehend mit den Tasten C, D, E, und F eingestellt, da der Sensor die Geschwindigkeit dann automatisch reguliert.

Tipp

Dieses Installations- und Gebrauchshandbuch gilt für mehrere Modelle. Es kann vorkommen, dass Ihr Gerät sich in einigen Details und Ausrüstungselementen von der Beschreibung unterscheidet.

Page 69

4 / PFLEGE UND REINIGUNG DES GERÄTS

Achtung

Das Gerät vor der Inangriffnahme von Wartungs- und Reinigungsmaßnahmen vom Netz trennen. Die regelmäßige Wartung Ihres Geräts stellt eine Garantie für einwandfreien Betrieb, gute Leistung und lange Lebensdauer dar.

Achtung

Mangelnde Einhaltung der Anweisungen für die Reinigung von Gerät und Filtern kann Brände verursachen. Die sorgfältige Beachtung der Wartungsvorschriften ist daher von größter Bedeutung.

• REINIGUNG DES FETTFILTERS

Besondere Pflege benötigt der Fettfilter, der je nach Gebrauch regelmäßig gereinigt werden muss. Häufigkeit der Reinigungsintervalle: Der Fettfilter muss circa alle 30 Betriebsstunden gereinigt werden (wenn bei ausgeschaltetem Motor LED L1 leuchtet). Nach Einbau des gereinigten Fettfilters ist die Taste A circa 2 Sekunden lang zu drücken (während LED leuchtet), um den Stundenzähler wieder neu zu starten.

Filter mit normalem Haushaltsreiniger reinigen, mit klarem Wasser gründlich spülen und anschließend trocknen. Die Reinigung kann auch im Geschirrspüler ausgeführt werden, wobei darauf zu achten ist, dass der Filter nicht mit schmutzigen Tellern oder Silberbesteck in Berührung kommt.

fig. 8

• Demontage des Fettfilters (Fig. 8)

Metallpaneel zum Öffnen nach außen drehen; Fettfilter entfernen; drücken Sie hierzu auf die Klammer und drehen Sie den Filter nach außen.

• AUSTAUSCH DES KOHLEFILTERS

Bei Gebrauch des Geräts in der Umluftversion muss der Kohlefilter je nach Gebrauch regelmäßig ausgetauscht werden. Häufigkeit des Filteraustauschs: Der Kohlefilter muss circa alle 120 Betriebsstunden ausgetauscht werden (wenn bei ausgeschaltetem Motor LED L1 blinkt). Nach Einbau des neuen Filters ist die Taste A zu drücken (während LED blinkt), um den Stundenzähler wieder neu zu starten.

fig. 9

Page 70

4 / PFLEGE UND REINIGUNG DES GERÄTS

• Austausch des Kohlefilters (Abb.9)

Metallpaneel zum Öffnen nach außen drehen (Fig. 8); Fettfilter entfernen; drücken Sie hierzu auf die Klammer und drehen Sie den Filter nach außen. Anschließend Kohlefilter herausnehmen; drücken Sie hierzu die Klammer in Richtung Geräteinnenseite und drehen Sie den Filter, bis die beiden Laschen aus ihren Sitzen heraustreten (Fig. 9).

Kohlefilter Bezug-Nr. AH4063U1

• REINIGUNG UND WARTUNG DER

AUSSENFLÄCHE

Zur Reinigung der Außenfläche der Haube nur Wasser und Neutralreiniger, keinesfalls jedoch Scheuermittel oder Scheuerschwämme

verwenden.

Auf dem Edelstahl-Paneel zur Abdeckung des Fettfilters kann sich Kondenswasser bilden.

Regelmäßig reinigen.

fig. 10

• AUSTAUSCH DER LAMPE

Achtung

Vor eventuellen Eingriffen ist die Haube durch Herausziehen des Netzsteckers oder Betätigen des Schalters auszuschalten.

Zum Austausch der Halogenlampen ist der Deckel durch Drücken auf die entsprechenden Schlitze zu öffnen (Fig. 10). Durch Lampen desselben Typs ersetzen.

ACHTUNG: Neue Lampe keinesfalls mit bloßen Händen anfassen.

Page 71

4 / PFLEGE UND REINIGUNG DES GERÄTS

Achtung

Vor jedem Eingriff muss die Dunstabzugshaube vom Stromnetz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Überlastschalters.

• PFLEGE DES GERÄTS

PFLEGE... WIE VORGEHEN

Niemals Metallkratzer, Scheuermittel oder zu harte

Gehäuse und Zubehör

Fettfilter

Kohlefilter

Bürste benutzen.

Dieses Filter bindet Fettdämpfe und Staubpartikel. Es ist ein wich tiges Element zur Sicher-stellung eines wichtigen Teils der Wirksamkeit der Dunstabzugshaube. Bei hartnäckigen Flecken eine nicht scheuernde Creme anwenden und dann mit klarem Wasser abspülen.

Dieser Filter nimmt Gerüche auf und muss - je nach Gebrauch mindestens jedoch alle sechs Monate ausgetauscht werden. Diese Filter im Fachgeschäft kaufen (dabei den Code angeben, der auf dem Schildchen im Innern der Haube steht) und das Datum des Austauschs notieren.

ZU VERWENDENDE

PRODUKTE/ZUBEHÖR

Für die Reinigung von Gehäuse und Leuchtblende ausschließlich handelsübliche in Wasser gelöste Reinigungsmittel, und dann mit klarem Wasser abspülen und mit einem weichen Lappen trocknen.

Mit einem handelsüblichen Haushaltsprodukt, dann reichlich abspülen und trocknen. Diese Reinigung kann im Geschirrspüler in vertikaler Position erfolgen (Nicht mit

schmutzigem Geschirr oder mit Silberbesteck in Berührung bringen).

Wir empfehlen Ihnen für die Erhaltung Ihres Gerätes die Clearit Pflegeprodukte.

Die Erfahrung der Profis im Dienste der Privatpersonen

Clearit bietet Ihnen professionelle Produkte und geeignete Lösungen für die tägliche Pflege Ihrer Haushaltsgeräte und Küche an. Sie finden sie bei Ihrem gewohnten Händler zusammen mit einem ganzen Produktfächer mit Zubehör

und Verbrauchsstoffen.

Page 72

5 / BETRIEBSSTÖRUNGEN

ANZEICHEN BEHEBUNG

Die Abzugshaube funktioniert nicht ...

Die Leistung der Abzugshaube ist mangelhaft ...

Dabei überprüfen, dass:

• Es liegt kein Stromausfall vor.

• Es wurde eine Geschwindigkeit gewählt.

Dabei überprüfen, dass:

• Die gewählte Motorgeschwindigkeit reicht für die anfallende Menge an Rauch und Dämpfen aus.

• Die Küche ist ausreichend belüftet, um eine Luftansaugöffnung zuzulassen.

• Der Kohlefilter ist verbraucht (Haube in Umluftversion).

• Die Empfindlichkeit des Sensor reicht aus (bei Abzughaube in Automatikbetrieb).

Die Haube ist im Laufe des normalen Betriebs von selbst ausgegangen.

Dabei überprüfen, dass:

• Es liegt kein Stromausfall vor.

• Der allpolige Schalter ist nicht gesprungen.

Page 73

6 /ALLGEMEINE GARANTIEBESTIMMUNGEN

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monate (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängel, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellfehler vermutet.

• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfügige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind oder Schäden aus mischen, elektrochemischen Einwirkungen von Wasser , anormale Umwelt-und sachfremde Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lösen keine Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oderNichtbeachtung von Bedienungs- und Montagehinweisen zurückzuführen sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die, ein Defekt verursacht wurde, führen ebenfalls zu einem Verlust der Garantie.

• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder Instand gesetzt. Ersetzte Teile gehen in unser Eigentum über. Instandsetzungen vor Ort können nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden können und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht wird, sind der nächstgelegenen Kundendienststelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.

• Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsrechnung für die bisherige Nutzungszeit vor.

• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Verlängerung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.

• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

ANSCHRIFTEN

De Dietrich

Frankfurter Str. 168 D-63263 Neu-Isenburg Fax. 06102-372674 mailto: dedietrich@fagor-hausgeraete.de

Servicepartner in Deutschland Servicetelefon:

0800/3246726

Ersatzteilbestellungen:

01805/324673

Servicepartner in Österreich:

SEISER-SERVICE GmbH, Am Heumarkt 9 A-1030 Wien, Servicetel.: 01/7131250

Page 74

Page 75

Page 76

04307746

DE DIETRICH DHG690 User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
