Chère cliente, cher client,

Vous venez d'acquérir un réfrigérateur De Dietrich et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche afin de conserver au mieux vos aliments et répondre à vos exigences les plus élevés en termes de performance et de respect de l'environnement.

Le design très actuel, des réfrigérateurs De Dietrich cache de très nombreuses innovations pertinentes. Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation optimisé.

Vous trouverez également dans la gamme de produits De Dietrich, un choix étendu de produits en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur.

Découvrez-les dans le nouveau catalogue De Dietrich que pouvez vous procurer auprès de notre service Relations Consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

De Dietrich, spécialiste incontesté de l'électroménager encastrable depuis plusieurs décennies, vous offre des produits toujours plus performants, fiables et faciles à utiliser.

La Marque De Dietrich

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sécurité

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les appareils qui en sont équipés).

• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du déplacement.

• Faites très attention lorsque vous déplacez l’appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à la partie arrière de l’appareil et il faut éviter tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles encastrés): un emplacement optimal est la cave.

• Ne pas mettre d’instruments électriques à l’intérieur de l’appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l’installation électrique de votre maison qui devait être nécessaire pour l’installation de l’appareil ne devra être effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant; I’entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

• En cas de panne, n’essayez pas de réparer l’appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le Service AprèsVente le plus proche et n’exigez que des pièces détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble d’alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du condenseur et du compresseur.Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraìnerait un mauvais fonctionnement et des dommages sur l’appareil. Suivez les instructions données pour l’installation.

• A cause du système de transport, l’huile contenue dans le compresseur pourrait s’écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T); +18°C et +38°C (Classe ST); +16°C et +32°C (Classe N); +10°C et +32°C (Classe SN); La classe d’appartenance est indiquée sur la plaque signalétique.

RENSEIGNEMENTS POUR L’ÉLIMINATION DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois recyclables et peuvent donc se récupérer. Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n’existent pas encore à l’endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères.

Pour les emballages de matières plastiques recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène PS pour le polystyrène

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des matériaux, la plupart des pièces de l’appareil ont une contremarque qui en facilite l’indentification.

ATTENTION: En dehors des températures ambiantes indiquées par la classe climatique d’appartenance de ce produit, il est obligatoire de respecter les indications suivantes: lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur. N’employez pour cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d’ozone. L’appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d’endommager le circuit de réfrigérant, surtout à l’arrière de l’appareil, près de l’échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

02**

SAN

ABS

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Utilisation - Nettoyage - Tableau de commande - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Utilisation - Display - Fonctionnement - Activation des fonctions - Arret de l’appareil . . . . . . . . . . . . . .

Réglage de la température - Congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Utilisation - Conservation des produits surgéles - Glaçons - Décongélation . . . . . . . . . . . . . . . . . . . . .

Alarme surchauffe - Alarme sonore porte ouverte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Utilisation - Accumulateurs thermiques - Conseils - Conseils pour la congélation - Conseils pour . . . .

la surgélation - Calendrier de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

Entretien - Arrêt prolongé - Nettoyage - Dégivrage - Anomalie de fonctionnement . . . . . . . . . . . . . .

Informations techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Installation - Emplacement - Branchement électrique - Réversibilité de la porte . . . . . . . . . . . . . . . .10

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

SOMMAIRE

UTILISATION

Nettoyage

L’appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».

. N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique.

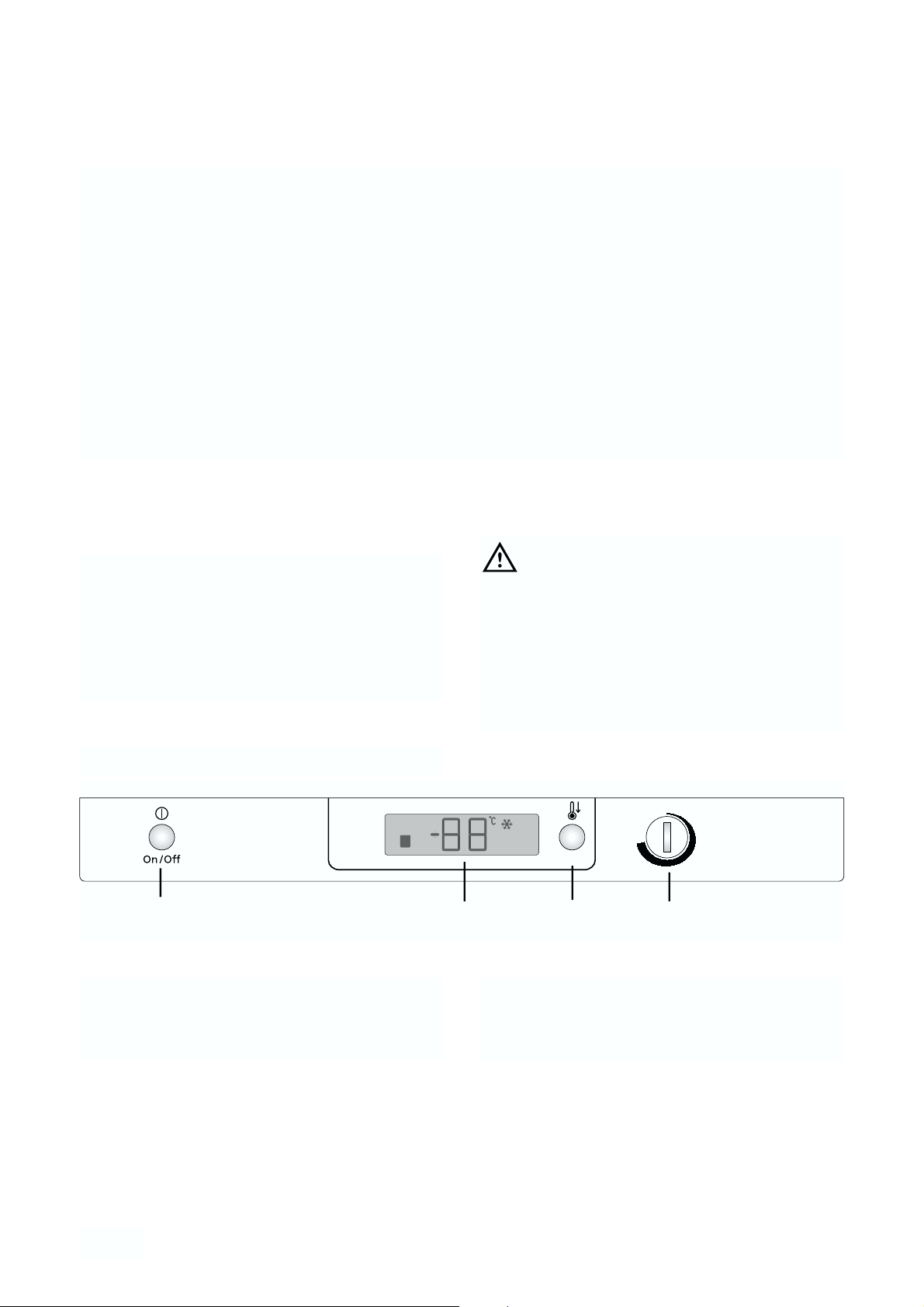

Tableau de commande

A - ON/OFF bouton de l’appareil B - Indicateur de température et de fonction C - Bouton de Auto Freeze/ reset allarme D - Thermostat du congélateur

AUTO

FREEZE

Congélation

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps.

La quantité maximale des aliments qu'il est possible de congeler en 24 heures est reportée sur la plaquette signalétique.

Pour obtenir la congélation de la quantité d'aliments indiquée sur la plaquette signalétique, disposer les aliments au contact direct de la surface refroidissante (retirer le tiroir o le panier).

En cas de congélation dans les tiroirs ou dans les paniers, la quantité maximale admise diminue légèrement.

Pour congeler des aliments frais, activer la fonction de congélation rapide. Presser la touche C (à plusieurs reprises si nécessaire ) jusqu'à ce qu'apparaisse

l'icône correspondante

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) ou bien diminuée (plus froid) en le tournant dans le sens horraire. En tout cas, l’exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Nous vous conseillons de placer le bouton sur la position intermédiaire pour obtenir une température interne d'environ -18° C, laquelle garantit une congélation correcte et la bonne conservation des aliments surgelés.

DISPLAY

1. Indicateur d’allarme d’ ouverture de la porte

2. Indicateur de température positive or negative

3. Indicateur de température

4. Si en fonction, indique que la fonction de

congélation est active

Fonctionnement

Après avoir branché la prise de courant au secteur, si l'afficheur LCD ne s'illumine pas, presser la touche (A), de mise en marche de l'appareil.

Dès que l'appareil est allumé, le panneau de commande affiche les indications suivantes :

• Le symbole (2) sera positif pour indiquer que la température est positive.

• la température clignote, le fond de l'afficheur est rouge et un son se produit (sonnette). Presser la touche (C) pour interrompre le son (voir également paragraphe "alarme surchauffe").

En plaçant le bouton du congélateur (D) sur une position intermédiaire, l'appareil sera prédisposé pour fournir la température suivante :

environ -18° C dans le congélateur.

Arrêt de l'appareil

L'arrêt de l'appareil s'obtient en pressant la touche (A) pendant plus d'1 seconde. Après quoi un signal indiquera le compte à rebours de la température, de 32-1.

Lorsqu'on éteint l'appareil, l'afficheur (B) s'éteint également.

Activation des fonctions

A chaque pression de la touche C, les fonctions suivantes s'activent en sens horaire :

Symbole 4 : fonction de décongélation rapide. Aucun symbole : fonctionnement normale

Utilisation du compartiment congélateur

Conservation des produits surgelés

Le compartiment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps. A la première mise en fonctionnement ou après un arrêt prolongé faites fonctionner l’appareil pendant 12 heures au moins, avec la fonction de congélation activée. Comment utiliser ce compartiment au mieux: si l’on doit ranger de grandes quantités d’aliments, on peut enlever de l’appareil tous les tiroirs ou les paniers et placer directement les aliments sur les clayettes refroidissantes en faisant attention à ne pas dépasser la limite de charge se trouvant sur le côté du compartiment supérieur (là où il est prévu).

Attention

En cas de coupure de courant abstenez-vous d’ouvrir la porte. Si l’interruption est de courte durée (jusqu’à 6-8 heures) et si le congélateur est rempli, il n’y a aucun risque d’altération pour les aliments. En cas contraire vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduireremarquablement la durée de conservation des aliments).

Décongélation

Avant d’être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S’il s’agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller les bacs à glace.

Alarme Surchauffe

Une augmentation de la température dans le compartiment congélateur (par ex. à cause d'un manque de courant) est signalée par :

- clignotement de la température ;

- clignotement de l'indicateur de la température (symbole 3) ;

- éclairage en rouge de l'afficheur LCD ;

- bruit de sonnerie.

Au rétablissement des conditions normales :

- le signal sonore s'arrête ;

- la valeur de la température continue à clignoter ;

- l'éclairage de l'afficheur reste de couleur rouge. En pressant la touche de désactivation d'alarme C,

la température la plus haute atteinte dans le compartiment apparaît sur l'indicateur 3 pendant 5 secondes environ, le clignotement cesse et l'éclairage de l'afficheur devient blanc.

Pendant la phase d'alarme, le bruit de sonnerie peut être interrompu en pressant la touche C, l'éclairage de l'afficheur reste rouge jusqu'au rétablissement des conditions normales.

Alarme sonore porte ouverte

Une alarme sonore signale si la porte reste ouverte pendant plus d'1 minute.

La condition d'alarme de porte ouverte est signalée par :

- clignotement du symbole (1) ;

- éclairage en rouge de l'afficheur LCD ;

- bruit de sonnerie. Pour faire cesser l'alarme sonore, presser la touche

(C). Au rétablissement des conditions normales (porte

fermée) :

- le signal sonore s'arrête.

Après une période de pré-refroidissement de 24 heures, introduire les aliments dans le congélateur.

Le processus de congélation dure 24 heures. Pendant ce temps, ne pas introduire d'autres aliments à congeler.

Cette fonction se termine automatiquement après 54 h.

Placer les aliments à congeler dans le compartiment supérieur du congélateur car il s'agit du point le plus froid.

Il est possible de désactiver cette fonction à tout moment en pressant la touche C (voir au paragraphe "Activation des fonctions").

CONSEILS

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés en magasin;

• assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;

• évitez d’ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation généralement marquée sur les paquets.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire;

• enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;

• évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus longtemps que les gras; le sel réduit la durée de conservation;

• ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures:

Les symboles correspondent à différents types de produits congelés. Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de

conservation supérieure ou infé-rieure est valable en fonction de la qualité des aliments et du traitement qu’ils ont subi avant la congélation.

Calendrier de congélation

Accumulateurs thermiques

Dans le congelateur se trouvent deux accumulateurs de froid qui permettent d’augmenter la durée de conservation des aliments stockés en cas de coupure de courant ou d’anomalie de fonctionnement.

Pour des raisons de sécurité liées au transport de l’appareil, ces accumulateurs sont mis, à l’usine, dans le tiroir inférieur. Pour les utiliser correctement il faut les placer dans le tiroir supérieur, au-dessus des aliments.

• indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d’entreposage;

• ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Degivrage

Votre appareil est caractérisé par l’absence totale de givre sur les parois grâce au FROID VENTILE. Ce procédé consiste à faire circuler dans l’appareil un air froid et sec grâce à une turbine ce qui dispense de l’opération de dégivrage. Le dégivrage s’effectue AUTOMATIQUEMENT."

ENTRETIEN

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes: débranchez la prise de courant; videz l'appareil; dégivrez-le et nettoyez-le à fond; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Nettoyage

N’utilisez jamais d’objets métalliques pour nettoyer l’appareil; vous risquez de l’endommager.

Nettoyez périodiquement l’intérieur de votre appareil avec de l’eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Débranchez l’appareil avant toute

opération. Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la recharge ne doivent done être effectués que par du personnel autorisé.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne position;

• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressezvous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

INFORMATIONS TECHNIQUES

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l’appareil. 10

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise: ±6%. Pour l’adaptation de l’appareil à des voltages différents, l’adjonction d’un autotransformateur d’une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette norme de prévention des accidents n'est pas respectée.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Pour l’encastrement rapportez-vous aux instructions relatives ci-jointes.

Important:

L’appareil doit

pouvoir être débranché du secteur; il est donc nécessaire que la fiche reste accessible une fois que l’installation est terminée.

-Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la suppression des interférences radio-électriques

- 73/23 CEE 19/02/73 (Basse Tension) et modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Réversibilité de la porte

L’appareil est livré avec l’ouverture à droite.

Pour changer le sens d’ouverture de la porte suivez les indications ci-dessous avant l’installation.

1. Dévissez le pivot supérieur et enlevez l’entretoise

2. Dégagez la porte

3. Dévissez le pivot inférieur avec une clé et repositionnez-le sur le côté opposé.

4. Remettez la porte en place, insérez la pièce d’écartement et revissez le pivot supérieur sur le côté opposé.

Instructions pour l’encastrement

Dimensions de la niche

Hauteur (1) 1780 mm Profondeur (2) 550 mm Breite (3) 560 mm Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes:

Profondeur 50 mm Largeur 540 mm

D740

Ø 2,5

13mm

Forer le meuble avec une perceuse dotée d'un foret Ø 2,5 (pénétration maximale 10 mm);

fixer l'équerre sur l'appareil.

Veillez à maintenir une distance de 44 mm dans le bas de l'appareil entre le bord de l'appareil et la paroi du meuble.

Le cache charnière inférieur qui se trouve dans le sac d'accessoires sert à garantir la position exacte du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le câble d'alimentation.

50 mm

min.

200 cm

D567

PR01

540

min.

200 cm

44m

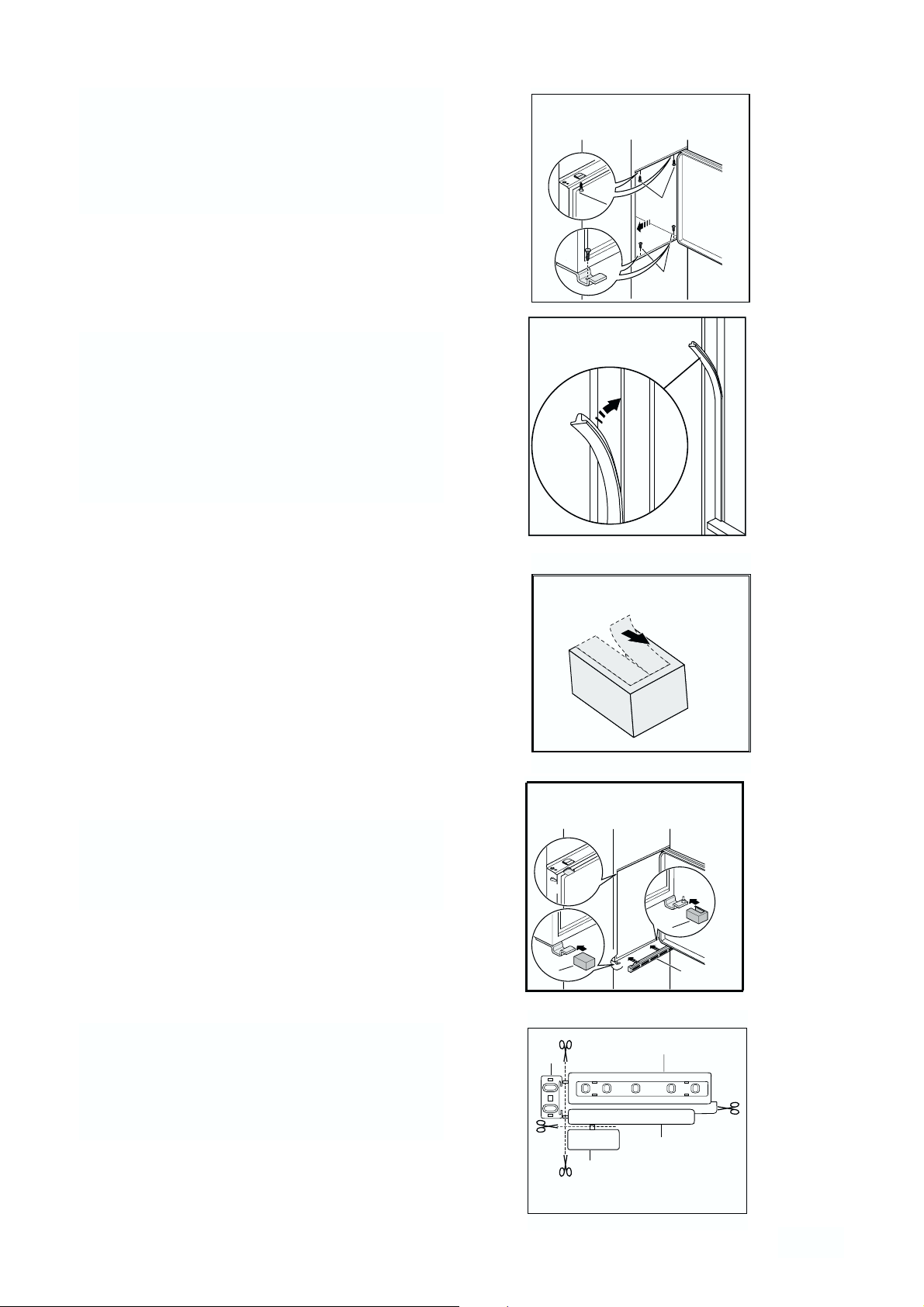

Appliquez les caches (C-D) sur les ailettes des butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et le couvrecharnières (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique de la figure.

Appliquez le joint à pression, entre l’appareil et le meuble.

Sur le cache plastique (E), qui sert à recouvrir la charnière et le pivot, retirez la pièce indiquée, comme illustré.

Cette opération est facilitée par la présence d'une rainure, à l'intérieur du cache charnière, qui facilite le retrait de cette pièce.

"Retirez la pièce marquée d'un DX, si le pivot est inséré dans la charnière droite, ou la pièce marquée d'un SX si le pivot est inséré dans la charnière gauche."

Fixez l’appareil à l’aide des 4 vis livrées à cet effet.

D724

PR266

Fixer par encliquetage le couvercle (Hc) sur la glissière (Ha).

Ouvrir la porte de l’appareil et celle du meuble à 90° environ. Introduire l’équerre (B) dans la glissière (A). Tenir ensemble la porte de l’appareil et celle du meuble et marquer la position des trous comme l’indique la figure. Enlever les équerres et pratiquer des trous de 2 mm de ³ à 8 mm du bord externe de la porte. Remettre l’équerre en place sur la glissière et fixer avec les vis fournies.

Pour effectuer l’éventuel alignement de la porte du meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler que la porte de l’appareil se ferme parfaitement.

La réversibilité des portes une fois effectuée, contrôlez que les joints magnétiques adhèrent à la carrosserie. Si la température à l’intérieur de la pièce est trop basse (en hiver, par exemple), il se peut que le joint n’adhère pas parfaitement. Dans ce cas, si on ne veut pas attendre que les joints reprennent leurs dimensions naturelles après un certain temps, on pourra accélérer ce processus en chauffant la partie intéressée à l’aide d’un sèche-cheveux.

Fixer par encliquetage le couvercle (Hd) sur la glissière (Hb).

Poser la glissière (Ha) sur la partie interne de la porte du meuble comme l’indique la figure et marquer la position des trous externes. Après avoir pratiqué les trous, fixer la glissière avec les vis fournies.

ca. 50 mm

90°

PR33

ca. 50 mm

8mm

PR167

PR168

PR167/1

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen. Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und damit in Lebensgefahr kommen. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Das Gerät darf von Kindern und Personen, deren physische, sensorische oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht oder nach entsprechender Einweisung durch eine Person benutzt werden, die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind. Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können!

• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

• Beachten Sie, dan während der Bewegung des Gerätes der Kältemittelkreislauf nicht beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe von Heizkörpern oder Gasherden aufgestellt werden.

• Ein Standort mit direkter Sonneneinstrahlung sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der Geräterückseite muß gewährleistet sein. Jegliche Beschädigung des Kühlkreislaufes ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte ausgenommen): ein optimaler Aufstellungsort ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in das Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt

werden.

• Eventuelle Reparaturen dürfen nur von einem Kundendienst oder sonstigen autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile verwendet werden.

• Dieses Gerät enthält im Kältekreislauf Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor, die sich auf der Rückseite des Gerätes befinden, heiß. Es ist darauf zuachten, dass die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmässigen Betrieb bzw. Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.

• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN); die Geräteklasse ist auf dem Typschild angegeben.

Zu beachten: Wird dieses Gerätes bei anderen Umgebungstemperaturen betrieben als den in der entsprechenden Klimaklasse angegebenen Werten, sind folgende Hinweise zu beachten: sinkt die Umgebungstemperatur unter den angegebenen Mindestwert ab, könnte die Lagertemperatur im Gefrierabteil nicht mehr garantiert sein; es wird daher empfohlen, die eingelagerten Lebensmittel so rasch als möglich

zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich im Laufe der Zeit alle kälteführenden Teile mit einer Reif bzw. Eissicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut.

• Die Reifsicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur einen Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzn Gegenstände benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll entsorgt werden. Eine Beschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an. Die in diesem Gerät verwendeten und mit dem Symbol gekennzeichneten Materialien,sind recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer ElektroGroßgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD PP für Polypropylen PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

02**

SAN

ABS

INHALT

Warnungen und wichtige Hinweise.........................................................................................................14

Hinweise zur Verpackungsentsorgung ...................................................................................................15

Gebrauch - Reinigung der Innenteile - Bedienungsblende - Display .........................................................16

Gebrauch - Betrieb - Aktivierung der funktionen - Gerät abschalten - Temperaturregelung .........................

Einfrieren von frischen Lebensmittel ..........................................................................................................17

Gebrauch - Aufbewahrung der Tiefkühlkost - Kälteakkus - Eiswürfelbereitung - Auftauen ...........................

Alarm Übertemperatur - Hörbarer Alarm bei offner Tür - ...........................................................................18

Tips - Tips für das Einfrieren - Tips für Tiefkühlkost - Gefrierkalender .....................................................19

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Abtauen - Störungen .............................................

Technische Daten .....................................................................................................................................20

Installation - Aufstellung - Transportsicherungen - Elektrischer Anschluß - Türanschlagwechsel.............21

Installation - Montageanleitungen für den integrierten Einbau .................................................................22

Allgemeine Garantiebestimmungen .............................................................................................................25

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel Sorgfältig nachtrocknen.

GEBRAUCH

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen könnten.

Bedienungsblende

A - Taste zum Ein-/Ausschalten des Gerätes B - Display Sichtanzeige Temperaturen und

Funktionen

C - Taste Aktivierung der Funktionen /

Alarmrücksetzung

D -

Temperaturregler Gefrierabteil

DISPLAY

1. Alarmanzeige geöffnete Tür

2. Positive oder negative Temperaturanzeige

3. Temperaturanzeige

4. Falls eingeschaltet, wird die aktive Schnellgefrierung angezeigt

AUTO

FREEZE

Dieses Gefrierabteil ist mit dem «Viersterne-» Symbol versehen, was bedeutet,

daß darin sowohl frische Lebensmittel eingefroren werden können als auch Tiefkühlkost langfristig gelagert werden kann.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) oder verringert (kälter) durch das Drehen des Thermostatknopfes im Uhrzeigersinn.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Es empfiehlt sich den Wahlknopf in mittlerer Stellung zu lassen, um eine Innentemperatur von ca. -18°C zu erhalten ,die eine korrekte Einfrierung und Erhaltung der tiefgekühlten Speisen garantiert.

GEBRAUCH

Betrieb

Falls nach dem Inserieren des Steckers in die Stromsteckdose das Display nicht beleuchtet ist, die Taste (A) zum Einschalten des Gerätes drücken.

Sofort nach Einschalten des Gerätes sind folgende Zeichen auf der Bedientafel zu sehen:

• Das Symbol (2) ist positiv, um anzuzeigen, dass die Temperatur positiv ist.

• die Temperatur blinkt, der Hintergrund des Displays ist rot und ein Ton hörbar (Summton). Die Taste (C) zum Abstellen des Summtons drücken (siehe auch Paragraph “Alarm Übertemperatur”):

Durch Einstellen der Drehknöpfe Gefrierschrank (D) in eine mittlere Position, kann das Gerät folgende Temperaturen angeben:

ca. -18°C im Gefrierschank

Gerät abschalten

Wird die Taste “A” für mehr als 1 sec. gedrückt , schaltet sich das Gerät ab. Dabei wird statt der Temperatur ein “Count -down” -3 - 2 - 1 angezeigt.

Dann ist auch das Display (B) ausgeschaltet.

Aktivierung der Funktionen

Bei jedem Drücken der Taste C aktivieren sich im Uhrzeigersinn folgende Funktionen:

Symbol 4: die Funktion Schnellgefrierung Kein Symbol: normaler Betrieb

Gebrauch des Gefrierschrankes

Einfrieren von frischen Lebensmitteln

Das Gefrierfach ist zum Einfrieren frischer Lebensmittel und zur langzeitigen Konservierung eingefrorener und tiefgekühlter Lebensmittel geeignet.

Die Höchstmenge der einzufrierenden Lebensmittel innerhalb 24 Stunden ist auf dem Typenschild angegeben.

Zum Einfrieren der auf dem „Typenschild“ angegebenen Lebensmittelmenge muss diese in direkten Kontakt mit der kühlenden Oberfläche kommen (Schubkasten oder Korb entfernen). Beim Einfrieren in den Schubkästen oder Körben verringert sich die Höchstmenge leicht. Die einzufrierenden Lebensmittel in das oberste Fach des Gefrierschrankes legen, da hier der kälteste Punkt ist.

Um frische Lebensmittel einzufrieren, aktiviert man die Funktion Schnellgefrierung. Die Taste C (falls nötig mehrmals) drücken bis das entsprechende Bildsymbol

erscheint.

Nach einem Zeitraum der Vorkühlung von 24 Stunden werden die Lebensmittel im Gefrierschrank untergebracht.

Der Gefriervorgang dauert 24 Stunden. Während dieses Zeitraums keine weiteren Lebensmittel zum Einfrieren einlegen.

Diese Funktion schaltet sich nach 54 Stunden selbsttätig ab.

Die einzufrierenden Speisen in das oberste Fach des Gefrierschrankes legen, da hier der kälteste Punkt ist.

Die Funktion kann in jedem Moment durch Drücken der Taste C (siehe Paragraph „Aktivierung der Funktionen“) wieder abgestellt werden.

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten Inbetriebnahme des Gerätes, vor Unterbringung der Lebensmittel mindestens 12 Stunden warten.

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern, sollen große Mengen an Lebensmitteln eingelagert werden, können alle Laden oder Körbe herausgenommen ( mit Ausnahme von der letzten niedrigen Lade) und die Lebensmittel direkt auf den gekühlten Abstellflächen untergebracht werden. Darauf achten, das max. Fassungsvermögen nicht zu überschreiten, das seitlich des Abteils angegeben ist (wo vorgesehen).

Wichtig

Im Falle einer Stromunterbrechung während der Lagerung von Tiefkühlkost bzw. von eingefrorenen Lebensmitteln soll die Tür des Gefrierfaches nicht geöffnet werden. Die Tiefkühlkost verdirbt nicht, wenn es sich um eine kurze Unterbrechung handelt (bis 6-8 Std.) und das Gerät voll ist.Wenn das nicht der Fall ist, ist es nötig, die tiefgefrorenen Lebensmittel innerhalb kurzer Zeit zu verbrauchen (eine Temperaturerhöhung der Tiefkühlkost verkürzt die Aufbewahrungsdauer).

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel sollten vor dem Gebrauch aufgetaut werden, indem man sie am besten im Kühlabteil oder je nach der zur Verfügung stehenden Zeit bei Raumtemperatur auftaut. Kleine Stücke können eingefroren gekocht werden. Selbstverständlich verlängert sich dabei die Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen, welche mit Wasser aufgefüllt in das Gefrierfach gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine Metallgegenstände benutzen!

Kälteakkus

Im Gefrierschrank befinden sich zwei kälteakkus, die die Aufbewahrungszeit der eingefrorenen Lebensmittel bei Stromausfall bzw. Störungsfall verlängern.

Aus Transportsicherungsgründen werden diese Akkus werkseitig in der unteren Schublade eingelegt.

Für ihren richtigen Gebrauch müssen sie in der oberen Schublade, auf dem Gefriergut, eingelegt werden.

Alarm Übertemperatur

Ein Temperaturanstieg im Gefrierfach (z.B. Stromausfall) wird angezeigt durch:

- die Temperatur blinkt;

- Gefrierfach blinkt (Symbol 3);

- Display rot beleuchtet;

- Summton.

Bei Rücksetzung in normale Bedingungen:

- das akustische Signal verstummt;

- der Temperaturwert blinkt weiter;

- das Display bleibt rot beleuchtet. Beim Drücken der Taste Deaktivierung des Alarms C

erscheint auf der Anzeige 3 für 5 Sekunden die im Fach erreichte Höchsttemperatur, das Blinken und die rote Beleuchtung des Displays erlöschen.

Während der Alarmphase kann der Summton durch Drücken der Taste C abgestellt werden, das Display bleibt bis zur Wiederherstellung der normalen Betriebsbedingungen rot.

Hörbarer Alarm bei offener Tür

Der hörbare Alarm wird ausgelöst, wenn die Tür mehr als eine Minute offen bleibt.

Die Kondition des Alarms der offenen Tür wird angezeigt durch:

- Blinken des Symbols (1);

- das Display wird rot beleuchtet;

- Summton. Zum Abstellen des Alarms, die Taste (C) drücken. Beim Wiederherstellen der normalen Konditionen

(geschlossene Tür):

- wird das Hörsignal abgestellt.

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten, sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut aufbewahrt wurde

• daß der Transport vom Verkäufer zum Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen lassen.

• Einmal aufgetaute Lebensmittel verderben schnell und können kein ein zweites Mal eingefroren werden.

• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten werden.

TIPS

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24 Std.) kann auf dem Typenschild abgelesen werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In dieser Zeit sollte keine zusätzliche Ware in das Gefrierabteil eingelegt werden.

• Nur erstklassige, frische und gut gesäuberte Produkte einfrieren.

• Die Nahrungsmittel vor dem Einfrieren in kleine Portionen einteilen, damit der Gefriervorgang beschleunigt wird; dies ermöglicht das spätere Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien luftdicht verpacken.

• Es soll vermieden werden, daß die einzufrierenden Lebensmittel mit den bereits eingefrorenen in Berührung kommen, um eine Wärmeübertragung an diese zu verhindern.

• Es ist zu beachten, daß mageres Fleisch besser und länger haltbar ist. Fetthaltiges Fleisch hat eine geringere Lagerzeit. Ferner reduziert Salz die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach genommen, kann Kälte-Brandwunden verursachen.

• Es ist empfehlenswert, auf der Verpackung das Einfrierdatum zu notieren, damit die Aufbewahrungszeit eingehalten werden kann.

• Es sollten keine kohlensäurehaltigen Getränke in das Gefrierfach eingestellt werden, da sie explodieren können.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut. Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der

untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor dem Einfrieren ab.

WARTUNG

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innern eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und Natron reinigen.

Gut nachwaschen und sorgfältig trocknen. Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies begünstigt den guten Betrieb mit folglicher Stromersparnis

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen. Achtung: Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff. Aus diesem Grund darf die Wartung und das Nachfiillen ausschließlich von autorisiertem Fachpersonal durchgeführt werden.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt “Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Seriennummer anzugeben, die Sie dem Garantieschein oder dem Typenschild (– linke Seite – unten) entnehmen können.

TECHNISCHE DATEN

Die Technische Daten können Sie auf dem Typschild feststellen. Das Typschild befindet sich links unten an der Seitewand.

Abtauen

Das Gefrierfach dieses Modelles gehört zum Typ "no frost"; das bedeutet das komplette Fehlen der Reifbildung während des Betriebes, sowohl an den Innenwänden des Fachs als auch auf den Lebensmitteln.

Das Fehlen der Reifschicht ist auf die ständige Zirkulation der Kaltluft im Innern des Fachs zurückzuführen, verursacht durch einen automatisch gesteuerten Ventilator.

Wichtig

Es muß möglich sein, das Gerät vom Netz zu trennenn; Nach der Installation muß die Steckdose daher zugänglich bleiben.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden. Für den Einbau bitte den entsprechenden Abschnitt durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typenschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen. Eine Abweichung von ±6% von der Nominalspannung ist zulässig. Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden. Das Gerät muß unbedingt vorschriftsmäßig geerdet werden. Zu diesem Zweck ist der Stecker des Speisekabels mit dem dafür vorgesehenen Kontakt versehen. Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird. Dieses Gerät entspricht der folgende EWG Richtlinie:

- 87/308 EWG vom 2.6.87 (DeutschlandAusführung) bzw. der ÖVE-Richtlinie Nr. F 61/84 (Österreich-Ausführung) bezüglich Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;

- 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

Türanschlagwechsel

Das Gerät wird mit Türanschlag von rechts geliefert.

Falls einen gegenüberliegenden Türanschlag erfordert wird; gehen Sie wie folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und Kunstoffteil entfernen.

2. Tür abnehmen.

3. Den unteren Bolzen mit einem Schlüssel losschrauben und auf der gegenüber liegenden Seite einsetzen.

4. Auf der gegenüber liegenden Seite die Tür wieder einsetzen, das Distanzstück einlegen und den oberen Bolzen wieder festschrauben

Montageanleitung für den integrierten Einbau

Nischenmaße

Höhe (1) 1780 mm Tiefe (2) 550 mm Breite (3) 560 mm Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm Breite 540 mm

D740

Ø 2,5

13mm

Das Möbel mit einer Bohrspitze von Ø 2,5 bohren (maximal 10 mm tief);

Das Winkeleisen am Gerät befestigen.

Vergewissern Sie sich, dass unten zwischen dem Küchenmöbel und dem Rand des Geräts ein Abstand von 44 mm besteht.

Die untere Scharnierabdeckung (im Zubehörbeutel) dient zur genauen Ausrichtung zwischen Küchenmöbel und Gerät.

Darüber hinaus darf das Gerät das Netzkabel nicht quetschen.

D567

50 mm

540

min.

200 cm

min.

200 cm

PR01

44m

In die Befestigungs- und Scharnierlöcher beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckung (E) aufstecken.

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb. gezeigt wird.

Fugenabdeckprofiloben um die Winkeldicke ausschneiden und zwischen Gerät und Möbelseitenwand eindrücken.

Gerät mit den 4 beiliegenden Schrauben befestigen.

Brechen Sie aus der Plastikabdeckung (E), die das Scharnier mit Stift bedeckt, die in der Abbildung gekennzeichneten Teile heraus.

Dies wird durch die vorgestanzten Ausbruchlinien erleichtert. "Entfernen Sie das mit DX gekennzeichnete Teil, wenn der Stift am rechten Scharnier angebracht werden soll, andernfalls das mit SX gekennzeichnete Teil."

D724

PR266

Vergewissern Sie sich nach Ausführung des Anschlagwechsels der Türen, daß alle Schrauben fest angezogen sind und überprüfen Sie auch, ob die Magnetdichtung am Möbel perfekt anliegt. Bei einer niedrigen Raumtemperatur (z.B. im Winter) kann es vorkommen, dass die Dichtung nicht perfekt am Schrank haftet. Die Wiederherstellung der Dichtung erfolgt automatisch nach gewisser Zeit.Wollen Sie aber diesen Prozess beschleunige, so genögt es die Dichtung mit einem Fön zu erwärmen.

Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken, bis sie einrastet.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken, bis sie einrastet.

Gerätetür und Möbeltür auf ca. 90° öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.).Winkel abnehmen und die Bohrlöcher mit Ø 2mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

Die Schiene (Ha) auf der Innenseite der Möbeltür auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

ca. 50 mm

90°

PR33

ca. 50 mm

8mm

PR167

PR168

PR167/1

ALLGEMEINE GARANTIEBESTIMMUNGEN

• Wir beheben unentgeltlich nach Maßgabe folgender Bedingungen Mängel am Gerät, die nachweislich auf einem Material- oder Herstellungsfehler beruhen, sofern diese Mängel uns unverzüglich nach Feststellung und innerhalb 24 Monate (bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten) nach Lieferung an den Erstendabnehmer gemeldet wurden. Bei Mängel, die sich innerhalb von 6 Monaten ab Lieferung zeigen, wird ein Material- bzw. Herstellfehler vermutet.

• Teile, die einer betriebsbedingten Abnutzung unterliegen, sind ebenso von der Garantie ausgeschlossen wie leicht zerbrechliche Teile. Geringfügige Sollabweichungen in der Beschaffenheit des Gerätes, die für die Wert- und Gebrauchstauglichkeit unerheblich sind oder Schäden aus chemischen, elektrochemischen Einwirkungen von Wasser , anormale Umwelt- und sachfremde Betriebsbedingungen oder sonstige Einwirkungen/Berührungen von ungeeigneten Stoffen lösen keine Garantiepflicht aus. Nicht unter die Garantiepflicht fallen Schäden und Mängel, die durch eine nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- und Montagehinweisen zurückzuführen sind. Das Fehlen, die Veränderung oder Beschädigung des Typenschildes, Reparaturversuche oder Eingriffe seitens eines nicht autorisierten Kundendienstes oder nicht autorisierten Personen, sowie der Einbau von nicht Originalen Ersatz-, Zubehör- und Ergänzungsteilen, durch die, ein Defekt verursacht wurde, führen ebenfalls zu einem Verlust der Garantie.

• Mangelhafte Teile werden nach unserer Wahl unentgeltlich ersetzt oder Instand gesetzt. Ersetzte Teile gehen in unser Eigentum über. Instandsetzungen vor Ort können nur für stationär betriebene Geräte verlangt werden. Geräte, die zumutbar transportiert werden können und für die Garantieleistungen unter Bezugnahme dieser Garantie beansprucht wird, sind der nächstgelegenen Kundendienststelle zu übergeben oder einzusenden. Der Kaufbeleg mit Kauf oder Lieferdatum ist für die Inanspruchnahme dieser Garantie vorzulegen.

• Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsrechnung für die bisherige Nutzungszeit vor.

• Garantieleistungen setzen keine neue Garantiefrist in Lauf, noch bewirken sie eine Verlängerung der Garantie. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das komplette Gerät.

• Weitergehende Ansprüche, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden sind ausgeschlossen, sofern eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gewährleistungspflicht des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer bleibt von diesen Garantiebedingungen unberührt.

ANSCHRIFTEN

De Dietrich

Frankfurter Str. 168 D-63263 Neu-Isenburg Fax. 06102-372674 mailto: dedietrich@fagor-hausgeraete.de

Servicepartner in Deutschland Servicetelefon:

0800/3246726

Ersatzteilbestellungen:

01805/324673

Servicepartner in Österreich:

SEISER-SERVICE GmbH, Am Heumarkt 9 A-1030 Wien, Servicetel.: 01/7131250

WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

•

Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik.

Laat kinderen niet zonder toezicht in de buurt van het apparaat.

•

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

•

Neem vóór u aan onderhouds- of schoonmaakwerkzaamheden begint altijd de stekker uit het stopcontact.

•

Dit apparaat is zwaar. Wees voorzichtig bij het tillen.

•

Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslolly’s en dergelijke, kan verbranding van de mondhuid tot gevolg hebben;

•

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

•

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

• Vermijd een installatieplaats met rechtstreekse zoninval.

• Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren.Vermijd schade aan de koelkringloop.

• Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

• Plaats elektrische apparaten (bijv. ijsmachines) nooit in het apparaat.

Onderhoud / Reparatie

•

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

•

Laat inspectie- en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en

laat geen andere dan originele reserveonderdelen plaatsen.

• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of een ernstigere storing leiden. Raadpleeg het plaatselijke servicecentrum en vraag altijd om originele reserveonderdelen.

•

Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door deskundig personeel uitgevoerd te worden.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het typeplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Ontdooide diepvriesproducten mogen niet wederom ingevroren worden.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest.

• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak . Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt. SCHRAAP EVENMIN MET SCHERPE

VOORWERPEN rijp of ijs af Rijp kan verwijderd worden met een kunststof spatel. Verwijder ijs niet met geweld. IJs wordt alleen verwijderd bij het ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer, omdat de blikjes of flessen onder druk komen te staan; Hierdoor kunnen deze exploderen, waardoor het apparaat beschadigd wordt. Gebruik geen andere mechanische toestellen of kunstmatige middelen om het ontdooiingsproces te versnellen dan die, die door de fabrikant aanbevolen worden. Gebruik geen metalen voorwerpen om uw apparaat schoon te maken, omdat het hierdoor beschadigd kan worden.

Installatie

• Tijdens de normale werking worden de condensator en de compressor aan de achterkant behoorlijk warm. Uit veiligheidsoverwegingen dient voor een minimum aan ventilatie te worden gezorgd, zoals aangeduid wordt in de instructies.

Let op: Zorg ervoor dat de ventilatieopeningen niet bedekt worden.

• Kijk uit dat het apparaat niet op het aansluitsnoer staat.

Belangrijk: Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of onze serviceafdeling.

• Indien het apparaat horizontaal vervoerd wordt kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na het plaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken, zodat de olie terug kan vloeien naar de compressor.

• Er zijn werkende delen die warm worden. Zorg altijd voor een goede ventilatie, omdat anders onderdelen kapot kunnen gaan en de inhoud van de diepvriezer verloren kan gaan. Zie de installatie-instructies.

• Delen die heet worden mogen niet toegankelijk zijn. Plaats het apparaat waar mogelijk tegen een muur.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden.Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. Informeer bij uw gemeente naar de dumpgebieden in uw woonplaats. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking.Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.

AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.: In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

02**

SAN

ABS

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

HET GEBRUIK

A - Aan / uittoets van de apparatuur B - Display om de temperatuur en functies af te

lezen

C - Inschakeltoets van de functies / alarmreset D - Regelknop voor de temperatuur van de

diepvriezer

Het bedieningspaneel

INHOUD

Waarschuwingen en Belangrijke adviezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Het gebruik - Reiniging van de binnenkant - Het bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Het gebruik - Display - Werking - De functies inschakel - Het uitschaken - Temperatuurinstelling . . . . . .29

Het gebruik - Verse voedingsmiddelen invriezen - Bewaren van diepvriesprodukten . . . . . . . . . . . . . . . . .

Het ontdooien van ingevroren produkten - Alarm voor overtemperatuur - Geluidsalarm bij open deur . .30

Het gebruik - Jslaatjes - Koulde accu’s - Tips - Tips het invriezen - Tips het diepvriesprodukten . . . . . . . .

Diepvrieskalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Onderhoud - Schoonmaken - Geprolongeerd stilstand - Het ontdooien . . . . . . . . . . . . . . . . . . . . . . . . . . .

Storing - Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Installatie - Plaats van opstelling - Elektrische aansluiting - Verander de draaizin van de deuren . . . . . .33

Installatie - Aanwijzingen voor de geïntegreerde inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen.

AUTO

FREEZE

DISPLAY

1. Alarmindicator open deur

2. Indicator positieve of negatieve temperatuur

3. Temperatuurindicator

4. Als deze brandt, betekent dit dat de snelvriesfunctie werkt

Werking

Druk op toets (A) om de apparatuur in te schakelen, als het display niet brandt nadat de stekker in het stopcontact gedaan is.

Zodra de apparatuur ingeschakeld is, zijn de volgende signaleringen op het bedieningspaneel te zien:

• Het symbool (2) zal positief zijn om aan te geven

dat de temperatuur boven nul is.

• de temperatuur knippert, de achtergrond van het

display is rood en er is een geluid (zoemer) te horen. Druk op toets (C) en het geluid gaat uit (zie ook paragraaf "alarm overtemperatuur").

Door de knop van de diepvriezer (D) op een tussenstand te zetten, zal de diepvriezer de volgende temperatuur verschaffen:

circa -18°C in de diepvriezer.

Het uitschakelen

De diepvriezer wordt uitgeschakeld door toets (A) langer dan 1 seconde ingedrukt te houden. Hierna wordt aangegeven dat de temperatuur vanaf -3 -2 -1 afgeteld wordt. Als de apparatuur uitgaat, gaat ook het display (B) uit.

De functies inschakelen

Iedere keer dat op toets C gedrukt wordt, worden met de klok mee de volgende functies ingeschakeld:

Symbool 4 : de snelvriesfunctie Geen symbool : normale werking.

Gebruik van het vriesvak

De diepvriezer is voorzien van het symbool dat betekent dat deze geschikt is om verse voedingsmiddelen te in te vriezen en bevroren- en diepvriesproducten over lange tijd te bewaren.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop of verlaagd worden (kouder) door de knop naar met de klok mee te draaien.

Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Aangeraden wordt de knop op de tussenstand te draaien om een interne temperatuur van ongeveer 18°C te hebben, die een goede bevriezing en behoud van diepvriesproducten garandeert.

Bewaren van diepvriesprodukten

Wacht na de inbedrijfstelling of na een periode waarin het apparaat niet gebruikt is minstens 12 uur alvorens de voedingsmiddelen in het apparaat te doen. Aangeraden wordt de knop op de tussenstand te houden. Als u grote hoeveelheden voedsel moet invriezen, kunt u alle laden en manden uit het apparaat verwijderen en het voedsel direct op de koelplaten leggen. Let erop dat u de maximum belading niet overschrijdt, deze vindt u op de zijkant van het bovengedeelte (indien voorzien).

Belangrijk

Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvries-produkten in korte tijd te konsumeren (een temperatuurstijging verkort de houdbaarheidsduur van de produkten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 6-8 uur) en het vriesvak vol is.

Het ontdooien van ingevroren produkten

De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd. Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kookof baktijd zal dan natuurlijk iets langer zijn.

Alarm voor overtemperatuur

Als de temperatuur in het vriesvak toeneemt (bijv. door stroomuitval), wordt dit aangeduid door:

- het knipperen van de temperatuur;

- het knipperen van de temperatuurindicator

(symbool 3);

- rood oplichten van het display;

- het geluidsalarm.

Als de normale omstandigheden weer hersteld worden:

- gaat het geluidsalarm uit;

- blijft de temperatuuraanduiding knipperen;

- blijft het display rood verlicht.

Door op toets C te drukken die het alarm uitschakelt, verschijnt gedurende ongeveer 5 seconden de in het vriesvak hoogst bereikte temperatuur op indicator 3, houdt het knipperen op en wordt het display in plaats van rood weer wit. Tijdens de alarmfase kan het geluidsalarm uitgeschakeld worden door op toets C te drukken. Het display blijft rood verlicht tot de normale omstandigheden weer hersteld worden.

Geluidsalarm bij open deur

Een geluidsalarm waarschuwt als de deur langer dan 1 minuut openblijft. De open deur alarmsituatie wordt aangeduid door:

- het knipperen van het symbool (1);

- de rode verlichting van het display;

- het geluidsalarm.

Om het geluidsalarm uit te schakelen, dient men op toets (C) te drukken. Als de normale omstandigheden weer hersteld zijn (gesloten deur):

- gaat het geluidssignaal uit.

Verse voedingsmiddelen invriezen

Het vriesvak is geschikt om verse voedingsmiddelen in te vriezen en bevroren- en diepvriesproducten over lange tijd te bewaren.

De maximum hoeveelheid voedingsmiddelen die in 24 uur ingevroren mag worden, staat op het identificatieplaatje.

Om de op het "identificatieplaatje" aangeduide hoeveelheid in te vriezen, dient men de voedingsmiddelen rechtstreeks in aanraking met de koelende oppervlakken te brengen (lade of bak verwijderen).

Indien de voedingsmiddelen in de laden of bakken ingevroren worden, wordt de maximum hoeveelheid wat minder.

Om verse voedingsmiddelen in te vriezen dient men de snelvriesfunctie in te schakelen. Druk op toets C (indien nodig meerdere keren) tot de bijbehorende

icoon verschijnt. Doe de voedingsmiddelen na een voorkoelperiode van

24 uur in de diepvriezer. Het invriesproces duurt 24 uur. Doe gedurende die tijd

geen andere in te vriezen voedingsmiddelen in de diepvries.

Deze functie stopt automatisch na 54 uur. Doe de in te vriezen voedingsmiddelen in het

bovenste vak van de diepvriezer, aangezien dit het koudste punt is.

De functie kan op ieder willekeurig moment uitgeschakeld worden door op toets C te drukken (zie paragraaf "De functies inschakelen").

Jslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd. Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

Koude accu’s

De vriezer is twee thermische accu’s (eutektische massa) voorzien,die de bewaartijd verlengt in geval van stroomuitval of storing. De accu’s bevindt zich in de bovenladen.

Tips het diepvriesprodukten

Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel op de juiste wijze bewaard worden;

• breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk.

• Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.

• Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant.

TIPS

Tips het invriezen

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt invriezen in 24 uur staat aangegeven op het “typeplaatje”;

• het invriezen duurt 24 uur.Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;

• vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;

• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien:

• verpak de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooie;

• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;

• mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;

• vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;

• schrijf de invriesdatum op de pakjes zodat u de houdbaarheidsduur kunt kontroleren;

• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Diepvrieskalender

De symbolen geven de diverse soorten diep-vriesproducten aan. De getallen geven voor iedere soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de

laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de behandeling voorafgaand aan het invriezen.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

Stop op de condensor verhoogt het energieverbruk. Daarom eenmaal per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stopzuiger voorzichtig schoonmaken.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;

• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

Neem vóór iedere handeling altijd eerst de

steker uit de wandkontaktdoos. Belangrijk: Dit apparaat bevat koolwaterstoffen in de

koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

ONDERHOUD

STORING

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk “Het ontdooien”).

Kunt u de storing niet zelf lokaliseren en verhelpen,raadpleeg dan de dichtsbijzijnde servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

TECHNISCHE GEGEVENS

Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat.

Ontdooien

Het vriesvak van dit model daarentegen is van het type "no frost"; Dit betekent dat zich tijdens de werking totaal geen rijp vormt, noch op de binnenwanden van het vriesvak, noch op de voedingsmiddelen. De afwezigheid van rijp komt door de voortdurende circulatie van koude lucht in het vriesvak, veroorzaakt door een automatisch bestuurde ventilator.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drieaderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz.

Zie voor inbouw de betreffende aanwijzingen.

Attentie

Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Dit apparaat voldoet aan de volgende EG-

richtlijnen:

- 87/308 EG-richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;

- 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

Verander de draaizin van de deuren

De apparatuur wordt geleverd met deuren die naar rechts opengaan. Om de deur naar de tegenovergestelde kant te laten openen, dient men de volgende handelingen te verrichten alvorens de installatie uit te voeren.

1. Draai de bovenste stift uit en verwijder de afstandshouder.

2. Neem de deur los.

3. Schroef de onderste pen los met een sleutel en monteer hem op de tegenoverliggende kant.

4. Zet de deur weer op zijn plaats, monteer het afstandsstuk en schroef de bovenste pen vast op de tegenoverliggende kant

Aanwijzingen voor de geïntegreerde inbouw

Nismaten

Hoogte (1) 1780 mm Diepte (2) 550 mm Breedte (3) 560 mm Om veiligheidsredenen moet de ventilatie zodanig

zijn als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm breedte 540 mm

D740

Ø 2,5

13mm

Doorboor het meubel met een boor die van een boortje met Ø 2,5 voorzien is (maximaal 10 mm diep);

Bevestig de haken aan het apparaat.

Zorg ervoor dat er een afstand van 44 mm vrij blijft tussen het keukenmeubel en de rand van het apparaat. Het onderste scharnierdeksel, dat in het zakje met accessoires zit, is handig om de exacte positie van het keukenmeubel en het apparaat te bepalen. Zorg er ook voor dat het apparaat het netsnoer niet afklemt.

D567

50 mm

540

min.

200 cm

min.

200 cm

PR01

44m

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de tekening ziet.

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan.

Bevestig het apparaat met de vier rneegeleverde

schrm even.

U moet het gedeelte van het kunststof deksel (E), dat gebruikt wordt om het scharnier af te dekken, verwijderen, zoals aangegeven op de tekening. Deze handeling wordt vergemakkelijkt omdat er aan de binnenkant van het scharnierdeksel een groef is aangebracht, waardoor u dit onderdeel makkelijker kunt verwijderen. "Verwijder het onderdeel dat gemarkeerd is met DX, als de scharnierpen in het rechter scharnier is geplaatst, in het tegenovergestelde geval het onderdeel gemarkeerd met SX verwijderen."

Breng de afdichtstopsels (C-D) in de gaten in de deklijsten aan.

Bevestig het ventilatierooster (B). Breng, onder lichte druk, het dekseltje (E) aan.

D724

PR266

Controleer na de richting van de deuren gewijzigd te hebben, dat alle schroeven goed vastgedraaid zitten en dat het deurrubber goed op de sponning sluit. In een koud vertrek (in de winter) kan het gebeuren dat dat niet het geval is. Na enkele dagen zal het rubber zich echter aangepast hebben. Wilt u dat bespoedi-gen, dan kunt u het rubber warm maken met een föhn.

Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Afdekking (Hc) op geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van Ø2 mm. boren op een afstand van 8 mm. van de buitenrand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Plaats de geleider (Ha) zoals op de tekening staat aangeven tegen de binnenkant van de kastdeur en teken de positie van de buitenste gaten af. Nadat u de gaten geboord heeft, kunt u de geleider met de bijgeleverde schroeven vastzetten.

ca. 50 mm

90°

PR33

ca. 50 mm

8mm

PR167

PR168

PR167/1

È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.

Sicurezza generale

•

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile. Cio’ eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

•

Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

•

Questo apparecchio non deve essere utilizzato da persone (e bambini) con ridotte capacità fisiche, sensoriali o mentali o prive dell'esperienza e delle nozioni necessarie, salvo i casi in cui agiscano sotto sorveglianza o siano stati opportunamente istruiti sull'uso di tale apparecchio da persone responsabili per la loro sicurezza. Evitare che i bambini utilizzino l'apparecchio in modo improprio.

•

È pericoloso modificare o tentare di modificare le

caratteristiche di quest’ apparecchiatura.

•

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall’azienda.

•

Prestare la massima cura nella movimentazione per non dannegiare parti del circuito refrigerante onde evitare possibili fuoriuscite di fluido.

•

L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

•

Solo per i congelatori (esclusi incassati): una collocazione ottimale è la cantina.

•

Non introdurre apparecchi elettrici all’interno dell’apparecchiatura (ad es. gelatiera).

Assistenza / Riparazioni

•

Ogni eventuale modifica che si rendesse necessaria all’impianto elettrico domestico, per poter installare l’apparecchiatura, dovrà essere eseguita solo da personale abilitato.

•

Mai riparare l’apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali

Uso

•

I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

•

Le migliori prestazioni si hanno con temperature dell’ambiente comprese tra +18°C e +43°C (Classe T); + 18°C e +38°C (Classe ST); +16°C e +32°C (Classe N); +10°C e +32°C (Classe SN); la classe di appartenenza é riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate dalla classe climatica di appartenenza di questo prodotto, si devono osservare le seguenti indicazioni: quando la temperatura ambiente scende al di sotto del valore minimo può non essere garantita la temperatura di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti in esso contenuti .

•

In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo una paletta in plastica.

•

Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

•

Non introdurre mai liquidi o alimenti caldi e non riempire fino all’orlo i recipienti muniti di coperchio.

AVVERTENZE E CONSIGLI IMPORTANTI

Protezione dell’ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell’isolamento, gas refrigeranti nocivi per l’ozono. L’apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall’autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal simbolo sono riciclabili.

Smaltimento di apparecchi vecchi

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche.

Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Uso - Pulizia - Pannello di controllo - Display - Funzionamento - Attivazione delle funzioni - Spegnimento .39

Uso - Regolazione della temperatura - Congelazione dei cibi freschi - Conservazione dei cibi surgelati . . . . .

Scongelazione - Cubetti di ghiaccio - Masse eutettiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40

Uso - Allarme sovratemperatura - Allarme acustico con porta aperta - Calendario di congelazione . . . . . . .41

Consigli - Consigli per la congelazione - Consigli per la conservazione dei surgelati . . . . . . . . . . . . . . . . . . .

Manutenzione - Pulizia periodica - Periodi di inattività . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Consigli - Sbrinamento - Se qualcosa non va - Dati tecnici - Installazione - Posizionamento . . . . . . . . . . .

Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Installazione - Reversibilità delle porte - Istruzioni per l’incasso integrale . . . . . . . . . . . . . . . . . . . . . . . . . .44

Centri Assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

•

Non usare alcun dispositivo meccanico o altro mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.

•

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Installazione

•

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come da istruzioni riportate sul libretto. Un’aerazione insufficiente comporterà sicuramente un cattivo funzionamento e dei danni all’apparecchiatura.

•

Assicurarsi, dopo aver installato l’apparecchiatura, che essa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrà essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

•

Se l’apparecchiatura viene trasportata in posizione orizzontale è possibile che l’olio contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all’olio di refluire nel compressore.

•

L’apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.

•

Evitate ogni esposizione prolungata dell’apparecchiatura ai raggi solari.

•

La parte posteriore dell’apparecchiatura deve ricevere una sufficiente circolazione d’aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Pulizia delle parti interne

Prima dell’uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuratamente.

USO

A - Tasto di accensione / spegnimento

dell'apparecchiatura

B - Display di visualizzazione temperature e

funzioni

Pannello di controllo

DISPLAY

1. Indicatore allarme porta aperta

2. Indicatore di temperatura positiva o negativa

Non usare detersivi nè polveri abrasive che sono dannose alle finiture.

C - Tasto di funzione Auto Freeze/ reset allarme D - Manopola di regolazione della temperatura

congelatore

3. Indicatore della temperatura

4. Se acceso indica che e' attiva la funzione di congelamento rapido

Funzionamento

Dopo aver inserito la spina nella presa di corrente, se il display non e’ illuminato premere il tasto (A), accensione apparecchiatura.

Appena accesa l'apparecchiatura, si avranno le seguenti segnalazioni sul pannello comandi:

• Il simbolo (2) sara' positivo ad indicare che la temperatura e' positiva.

• la temperatura lampeggia, il fondo del display e' rosso e si sente un suono (cicalino). Premere il tasto (C) ed il suono si spegne (vedi anche paragrafo "allarme sovratemperatura").

Posizionando la manopola congelatore (D) in una posizione intermedia, l'apparecchiatura e' predisposta per fornire la seguente temperatura:

circa -18°C nel congelatore.

Spegnimento

Lo spegnimento si ottiene tenendo premuto il tasto (A) per piu’ di un 1 secondo. Dopo di cio’ verra’ segnalato un conto alla rovescia della temperatura da -3 -2 -1 .

Quando si spegne l'apparecchiatura si spegne anche il display (B).

Attivazione delle funzioni

Ogni volta che si preme il tasto C si attivano in senso orario le seguenti funzioni :

Simbolo 4 : la funzione di congelamento rapido Nessun Simbolo : funzionamento normale

AUTO

FREEZE

Uso del vano congelatore

Il congelatore è contraddistinto dal simbolo

il quale indica che esso è adatto alla congelazione di cibi freschi e alla conservazione, a lungo termine, di cibi congelati e surgelati.

Regolazione della temperatura

La temperatura è regolata automaticamente e può essere aumentata (meno freddo) oppure diminuita (più freddo) ruotandola la manopola in senso orario.

La posizione corretta, comunque, va individuata tenendo conto che la temperatura interna dipende da questi fattori:

• La temperatura ambiente

• La frequenza di apertura delle porte

• La quantita' di alimenti conservati

• La collocazione dell'apparecchio Si suggerisce di impostare la manopola nella posizione

intermedia per avere una temperatura interna di circa 18°C, che garantisce un corretto congelamento e mantenimento dei cibi surgelati.

Congelazione dei cibi freschi

Lo scomparto congelatore è adatto alla congelazione di cibi freschi e alla conservazione a lungo termine di cibi congelati e surgelati.

La quantità massima di alimenti da congelare nelle 24 ore è riportata sulla targa matricola.

Per ottenere la congelazione del quantitativo indicato in «targhetta matricola», disporre gli alimenti direttamente a contatto della superficie raffreddante (togliere cassetto o cestello). In caso di congelamento nei cassetti o cestelli il quantitativo massimo si riduce lievemente.

Per congelare alimenti freschi e' necessario attivare la funzione di congelamento rapido. Premere il tasto C (se necessario piu’ volte) finche’ non appare l’icona

corrispondente Dopo un periodo di preraffreddamento di 24 ore

introdurre gli alimenti nel congelatore. Il processo di congelamento dura 24 ore. Durante

questo periodo non introdurre altri alimenti da congelare.

Tale funzione termina in modo autonomo dopo 54 h. Porre i cibi da congelare nello scomparto superiore

del congelatore, in quanto é il punto più freddo. E' possibile disattivare la funzione in ogni momento premendo il tasto C (vedi paragrafo “Attivazione delle Funzioni”).

Conservazione dei cibi surgelati

Al momento della messa in funzione o dopo un periodo di inattività, attendere almeno12 ore prima di introdurre gli alimenti nell’apparecchio.

Si consiglia di tenere la monopola in posizione intermedia.

Se si devono sistemare grandi quantità di cibi, si possono togliere dall’apparecchiatura tutti i cassetti o cestelli e sistemare direttamente i cibi sui ripiani raffreddanti, facendo attenzione a non superare il limite di carico posto sul fianco dello scomparto superiore (ove previsto).

Importante

In caso di aumento anomalo della temperatura all’interno del congelatore per cause accidentali, ad esempio per mancanza di corrente, se il periodo dell’interruzione é superiore al valore riportato nella tabella dei dati tecnici sotto la voce “tempo di risalita” sarà necessario consumare i cibi entro breve o cucinarli subito e ricongelarli (una volta raffreddati).

Scongelazione

Gli alimenti surgelati o congelati, prima di essere usati, possono essere scongelati nel frigorifero o a temperatura ambiente, a seconda del tempo disponibile per l’operazione. I pezzi piccoli possono essere cucinati direttamente appena tolti dal congelatore; in questo caso, però, il tempo di cottura sarà più lungo.

Accessori vano congelatore Cubetti di ghiaccio

L’apparecchiatura è equipaggiata con una o più vaschette per la formazione dei cubetti di ghiaccio. Dette vaschette vanno riempite di acqua potabile e riposte nello scomparto congelatore.

Si raccomanda di non usare utensili

metallici per staccare le vaschette.

Masse eutettiche

L’apparecchiatura é dotata di due masse eutettiche. In caso di interruzione di corrente le masse eutettiche aumenteranno di qualche ora la conservazione dei cibi congelati.

Allarme Sovratemperatura

Un aumento della temperatura del vano congelatore (es. mancanza di energia elettrica) viene indicato da:

- lampeggio della temperatura;

- lampeggio dell’indicatore della temperatura

(simbolo 3);

- illuminazione rossa del display;

- suono del cicalino.

Al ripristino delle condizioni normali:

- il segnale acustico si spegne;

- continua a lampeggiare il valore della temperatura;

- l’illuminazione del display rimane rossa. Premendo il tasto di disattivazione allarme C appare

sull’indicatore 3 per circa 5 secondi la temperatura piu’ alta raggiunta nel vano, si spegne il lampeggio e l’illuminazione del display commuta da rossa a bianca.

Durante la fase di allarme il suono del cicalino puo’essere spento premendo il tasto C , l’illuminazione del display rimane rossa fino al ripristino delle condizioni normali.

Allarme acustico con porta aperta

Un allarme acustico vi segnala quando la porta rimane aperta per piu’ di 1 minuto.

La condizione di allarme porta aperta viene indicata da:

- lampeggio del simbolo (1);

- illuminazione rossa del display;

- suono del cicalino. Per fermare l’allarme acustico, premere il tasto (C). Al ripristino delle condizioni normali (porta chiusa):

- il segnale acustico si spegne.

• i simboli indicano diversi tipi di prodotti da congelare.

Le cifre indicano il periodo di immagazzinaggio in mesi per ciascun tipo di prodotto da congelare. Se é valido il valore superiore oppure quello inferiore del periodo di immagazzinaggio indicato, dipende dalla qualità dei prodotti alimentari e dal proprio pretrattamento prima del congelamento. Per gli alimenti notevolmente grassi vale sempre il valore inferiore.

Calendario di congelazione

MANUTENZIONE

Staccare la spina dalla presa di corrente prima di eseguire qualsiasi operazione.

Attenzione:

Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate esclusivamente da personale autorizzato dall’azienda.

Pulizia periodica

Non usare mai oggetti metallici per pulire l’apparecchiatura; essa potrebbe venir danneggiata.

Pulire l’interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorerà il funzionamento con conseguente risparmio di energia.

Periodi di inattività

Durante i periodi in cui l’apparecchiatura non è in funzione osservare le seguenti precauzioni:

staccare la spina dalla presa di corrente; togliere tutti gli alimenti; sbrinare e pulire l’interno e tutti gli accessori;

lasciare le porte socchiuse per facilitare la circolazione di aria all’interno in modo da evitare la formazione di odori sgradevoli.

CONSIGLI

Consigli per la congelazione

Per ottenere i massimi vantaggi dal processo di congelazione diamo alcuni consigli importanti:

• la quantità massima di alimenti che possono

essere congelati in 24 h è riportata sulla «targhetta matricola»;

• il processo di congelamento dura 24 ore.In

questo lasso di tempo non si dovrebbe aggiungere altro cibo da congelare;

• congelare solo alimenti di ottima qualità, freschi e

ben puliti;

• dividere tutto in piccole parti, in modo da favorire

la rapidità della congelazione e consentire lo scongelamento solo della quantità necessaria;

• avvolgere gli alimenti in fogli di alluminio o

politene.Gli stessi devono essere bene aderenti ai cibi e ben chiusi;

• evitare di mettere i prodotti da congelare a

contatto di quelli già congelati; ciò eviterà l’innalzamento della temperatura di questi ultimi;

• tenere presente che gli alimenti magri si

conservano meglio e più a lungo di quelli grassi e che il sale riduce il tempo di conservazione;

• non consumare immediatamente i ghiaccioli

prelevati dallo scomparto congelatore possono provocare scottature da freddo;

• è consigliabile indicare sulla confezione la data di inizio della congelazione al fine di poter controllare il tempo di conservazione;

•• non mettere nello scomparto congelatore

bevande gassate: possono esplodere

Consigli per la conservazione dei surgelati

Per utilizzare nel modo migliore lo scomparto è necessario:

• assicurarsi che i surgelati siano stati ben conservati dal rivenditore;

• che il trasporto, dall’acquisto alla sistemazione nello scomparto, sia breve;

• non aprire troppo frequentemente la porta dello scomparto e non lasciarla aperta più del necessario.

• Una volta scongelati, gli alimenti si deteriorano in breve tempo e non possono venir ricongelati.

• Non superare il periodo di conservazione indicato sulle confezioni dal produttore dei cibi.

DATI TECNICI

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparecchiatura.

SE QUALCOSA NON VA

Qualora l’apparecchiatura presentasse qualche disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;

• che non manchi l’energia elettrica

• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l’apparecchiatura è eccessivamente rumorosa verificare che i fianchi non siano a contatto con mobili o schienali che possono causare rumore o vibrazioni;

• se vi sono tracce di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell’acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

Sbrinamento

Lo scomparto congelatore di questo modello, invece, è di tipo “no frost”; questo significa che esso è caratterizzato dalla completa assenza di brina durante il funzionamento, sia sulle pareti interne dello scomparto che sugli alimenti.

L’assenza di brina è conseguente alla circolazione continua di aria fredda all’interno dello scomparto, provocata da un ventilatore comandato automaticamente.

INSTALLAZIONE

Posizionamento

Collocare l’apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

Attenzione

L’apparecchio deve poter essere scollegato dalla rete; é quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

Collegamento elettrico

Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetta matricola corrispondano a quelle dell’impianto domestico.

È ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E’ indispensabile collegare l’apparecchio ad una efficiente presa di terra.

A tale scopo la spina del cavo di alimentazione é dotata dell’apposito contatto. Qualora la presa di corrente dell’impianto domestico non sia collegata a

terra, allacciare l’apparecchiatura ad un impianto di terra a parte conformemente alle norme in vigore consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rispettata.

Questa apparecchiatura è conforme alle

seguenti Direttive Comunitarie

- 87/308/CEE del 2/6/87 relativa alla soppressione dei disturbi radio.

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazione

Reversibilità delle porte

Istruzioni per l’incasso integrale

Dimensioni del vano

Altezza 1780 mm Profondità 550 mm Larghezza 560 mm

Per motivi si sicurezza la ventilazione deve essere come indicato in figura.

Attenzione: mantenere le aperture per la ventilazione libere da ogni ostruzione.

noltre é necessario che la nicchia sia provvista di un camino d’areazione con le seguenti misure:

profondità: 50 mm larghezza: 540 mm

L’apparecchiatura viene fornita con apertura della porta verso destra.

Per avere l’apertura delle porte nel lato opposto eseguire le seguenti operazioni prima di effettuare l’installazione

1. Svitare il perno superiore e togliere il distanziale

2. Togliere la porta.

3. Svitare con una chiave il perno inferiore e rimontarlo nella parte opposta.

4. Reinserire la porta, reinserire il distanziale e riavvitare il perno superiore nella parte opposta.

D567

50 mm

540

min.

200 cm

min.

200 cm

PR01

Assicurarsi che nella parte inferiore venga mantenuta una distanza di 44 mm tra il bordo del mobile ed il bordo dell’apparecchiatura.

Il coperchio della cerniera inferiore inserito nel sacchetto accessori, e’ utile per stabilire l’esatta posizione del bordo del mobile e della apparecchiatura.

Assicurarsi che l’apparecchiatura non copra il cavo alimentazione

Fissare l’apparecchiatura con le 4 viti in dotazione.

Applicare a pressione il coprifuga, tra apparecchiatura e mobile.

Forate il mobile con un trapano con punta Ø 2,5 (penetrazione massima 10 mm);

fissate la squadretta sull’apparecchiatura.

D740

Ø 2,5

13mm

44m

D724

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Separare i pezzi Ha, Hb, Hc, Hd come da figura

Appoggiare la guida (Ha) sulla parte interna della porta del mobile come indicato in figura e segnare la posizione dei fori esterni. Dopo aver preparato i fori fissare la guida con le viti in dotazione.

Applicare i coperchietti (C-D) sulle alette dei coprifuga e nei fori per le cerniere.

Applicare la griglia di aerazione (B) e i coperchi copricerniera (E) inserendoli a scatto.

Dal coperchio in plastica E, che viene utilizzato per coprire la cerniera con perno, deve essere tolta la parte, secondo il disegno.

Questa operazione e’ facilitata dalla presenza sulla parte interna del coperchio copricerniera di scanalature che facilitano l’asportazione della stessa.

"Togliere la parte contrassegnata con DX, se il perno e’ inserito sulla cerniera destra, SX nel caso contrario."

PR266

ca. 50 mm

90°

PR33

ca. 50 mm

Per un sollecito intervento è importante, all’atto della chiamata, indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati dal certificato di garanzia o dalla targhetta matricola posta all’interno dell’apparecchiatura.

CENTRI ASSISTENZA

Inserire a scatto il coperchietto (Hd) sulla guida (Hb)

Per l’eventuale operazione di allineamento della porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare l’esatta chiusura della porta dell’apparecchiatura.

Aprire la porta dell’apparecchiatura e quella del mobile a 90° ca. Inserire la squadretta (Hb) nella guida (Ha). Tenere insieme la porta dell’apparecchiatura e quella del mobile e segnare i fori come indicato in figura.

Togliere le squadrette e fare dei fori di Ø 2 mm a 8 mm dal bordo esterno della porta. Posizionare nuovamente la squadretta sopra le guida e fissare con le viti in dotazione.

8mm

PR167

PR168

PR167/1

Brandt UK Ltd

Intec Four, Wade Road, Basingstoke, Hampshire RG24 8NE

Brochures and Stockist information : 08707 505 503

All other departments : 01256 308 000

Service fax : 01256 346 877

Sales Order Processing fax : 01256 843 024

Marketing and Home Economist fax : 01256 325 888

Distributor in Ireland :

Quality Electrical Distributors Ltd

143b Slaney Close, Dublin Industrial Estate , Glasnevin, Dublin 11

Sales telephone : 01 878 1996 ; Sales fax : 01 878 1473

Email : sales@qedltd.ie

ElcoBrandt Suisse SA

Service Après Vente Route de Soleure 12

2072 St Blaise (NE)

Tél : 032-756-49-89

Fax : 032-756-49-99

Numéro vert : 0800 81 12 34

E-mail : serviceCH@elcobrandt.com

Service Consommateurs Brandt

BP 9526

95069 CERGY PONTOISE CEDEX

Tel : +33 (0) 892 02 88 01*

*0,34 Eur TTC / min à partir d'un poste fixe

Tarif en vigueur au 1 avril 2004

* Service fourni par

FagorBrandt SAS, locataire-gérant, Etablissement de Cergy,

5/7 avenue des Béthunes, 95 310 Saint Ouen L'Aumône

SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

FagorBrandt SAS, locataire-gérant - SAS au capital social de 20 000 000 euros RCS Nanterre 440 303 196.

DE DIETRICH DFS620J User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
