De dietrich 6545UN, 6545UNX Installation and user Manual [it]
ES MANUAL DE INSTALACIÓN Y DE USO
PT GUIA DE INSTALAÇAO & DE UTILIZAÇAO
IT GUIDA ALL'INSTALLAZIONE E USO
Congelador
Congelador
Congelatore
Indice
IT
1 Sicurezza e ambiente
• Norme di sicurezza........................................................................................... 59
• Consigli per la salvaguardia dell’ambiente e risparmio di energia ........................ 60
2 Descrizione del vostro apparecchio
• NO FROST: come funziona............................................................................... 62
3 Come effettuare la prima installazione
• Inversione del senso di apertura della porta...................................................... 63
• Installazione del vostro apparecchio.................................................................. 65
• Collegamento elettrico...................................................................................... 66
4 Come utilizzare il vostro congelatore
• Avviamento e regolazione dell’apparecchio........................................................ 67
• Twist Ice (secondo i modelli) ............................................................................ 70
• Vano gelato (secondo i modelli)........................................................................ 71
• Vani appositi del congelatore (secondo i modelli)............................................... 72
• Prodotti congelati/surgelati ............................................................................... 73
• Preparazione degli alimenti da congelare........................................................... 73
• Guida al congelamento degli alimenti................................................................ 74
• Sistemazione degli alimenti nel vostro congelatore............................................. 77
• Congelazione rapida......................................................................................... 77
• Scongelamento degli alimenti ........................................................................... 78
• Sbrinamento automatico del vostro congelatore ................................................ 78
5 Manutenzione del vostro apparecchio
• Pulizia del vostro apparecchio ........................................................................... 79
• Sostituzione della lampada (secondo i modelli).................................................. 79
6 Rumori,anomalie o piccoli guasti
• Normali rumori di funzionamento...................................................................... 80
• Anomalie o piccoli guasti .................................................................................. 80

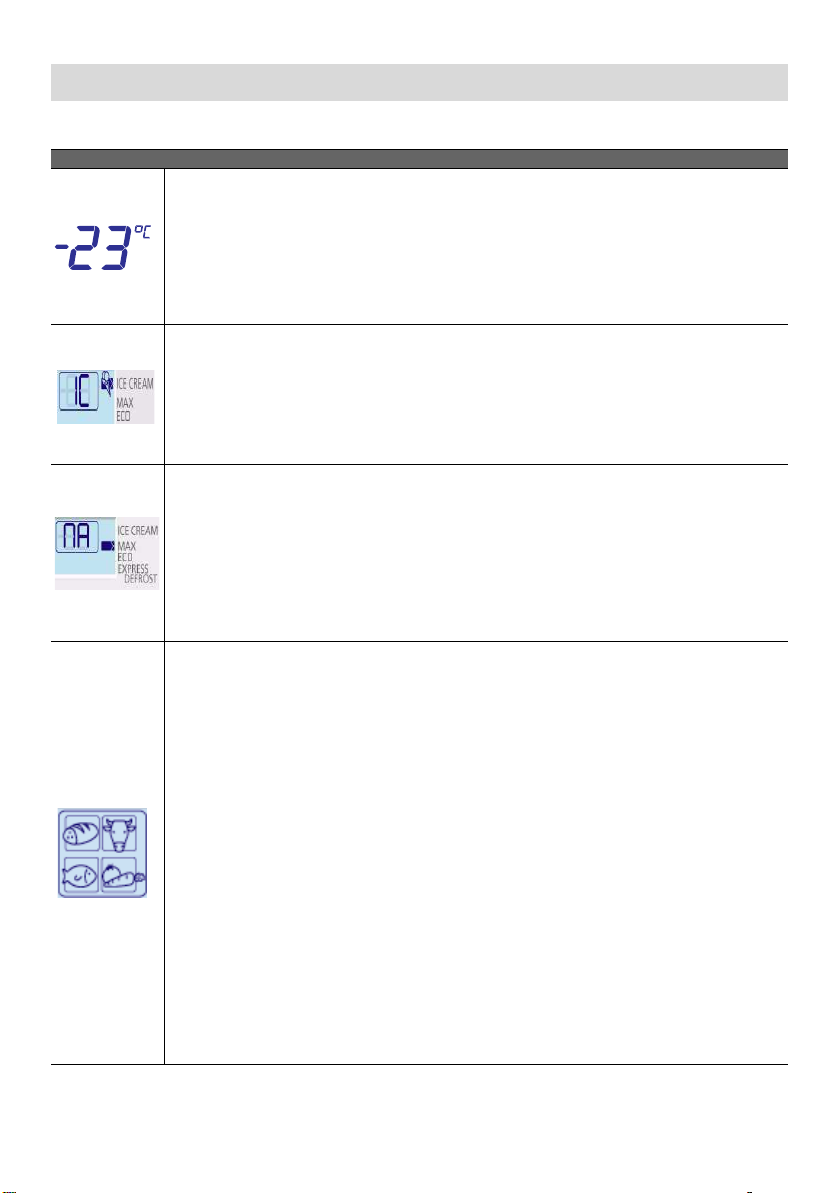

• Simboli display................................................................................................. 82
Questa guida all'installazione ed uso del vostro congelatore è valida per più modelli.
Possono presentarsi delle leggere differenze di dettagli e di accessori tra il vostro
apparecchio e le descrizioni presentate.
Seguendo le pagine di questo libretto, troverete i seguenti simboli che vi segnaleranno:
informazioni legate alla sicurezza nell’uso dell’apparecchiatura da rispettare tassativamente
pericolo di incendio/gas infiamma bile
Ꮨ pericolo elettrico
consigli per l’uso corretto dell’app arecch iatura e per ottenerne le migliori prestazioni
57
Cara Cliente, Caro Cliente,
Desideriamo innanzitutto ringraziarLa per aver acquistato un
congelatore DE DIETRICH
.
Le nostre équipe di ricerca hanno concepito per voi questa nuova generazione di
apparecchi che per la loro qualità, la loro estetica, le loro funzioni e le loro evoluzioni
tecnologiche ne fanno dei prodotti di eccezione, rivelatori della nostra abilità.
Il vostro nuovo congelatore DE DIETRICH si intègrera armoniosamente nella vostra
cucina ed abbinerà perfettamente le prestazioni di conservazione dei vostri alimenti e la
facilità di utilizzazione. Abbiamo voluto offrirvi un prodotto di eccellenza.
Troverà ugualmente nella gamma di prodotti DE DIETRICH, una vasta scelta di forni,
d forni micro-onde, di piani cottura, di cappe aspiranti, di lavastoviglie e di frigoriferi che
potrà coordinare al Suo nuovo congelatore DE DIETRICH
.
Resta inteso che, nel desiderio costante di soddisfare al meglio le esigenze dei clienti,
il nostro servizio consumatori è a Sua disposizione per ascoltare e rispondere a qualsiasi
domanda o suggerimento (troverà le coordinate alla fine di questo libretto).
E ritrovateci anche sul nostro sito www.dedietrich-electromenager.com
sul quale
troverete le nostre ultime innnovazioni oltre a delle informazioni utili e complementari.
DE DIETRICH
I nuovi oggetti di valore
Nella preoccupazione di un miglioramento costante dei nostri prodotti, ci riserviamo il
diritto di apportare delle modifiche alle loro caratteristiche tecniche, funzionali o estetiche .
Importante:
Prima di mettere in funzione il vostro apparecchio, leggete attentamente
questa guida d'installazione ed uso, che vi permetterà di familiarizzare molto
rapidamente col suo funzionamento.
58
Norme di sicurezza
Questo apparecchio destinato ad un uso esclusivamente domestico, è stato concepito per
conservare e congelare gli alimenti.
IT
Rispettate tassativamente le seguenti regole. Il costruttore declina qualsiasi
responsabilità e garanzia, in caso di danni materiali e fisici dovuti al non rispetto
delle seguenti raccomandazioni.
Il vostro apparecchio deve essere installato e
utilizzato conformemente alle istruzioni di
questo manuale, al fine di evitare tutti i danni
e i pericoli dovuti alla sua eventuale instabilità
o ad una cattiva installazione.
Se l'apparecchio è stat o portato a casa
vostra in posizione orizzontale, mettetelo in posizione verticale e attendete
2 ore prima di collegarlo. Una piccola
quantità di olio potrebbe essere colata
nel circuito di raffreddamento, dovete
lasciargli il tempo di defluire verso il
motore prima di collegare l'apparecchio,
altrimenti rischiate di danneggiarlo.
Se il vostro apparecchio è dotato di ruote,
ricordatevi che servono solo a facilitare i piccoli
movimenti. Non spostatelo per tragitti lunghi.
Procedete alla sua prima pulizia (vedi capitolo
"Installazione del vostro apparecchio") prima
di collegarlo alla corrente elettrica. Prima di
qualsiasi operazione di manutenzione,
staccate il vostro apparecchio. Non tirate il
cavo di alimentazione, ma disinserite direttamente la spina.
Non mettete mai bottiglie o barattoli contenenti liquidi nel congelatore, tranne se sono
riempiti per 2/3 della loro capacità, il congelamento dilata i liquidi e i recipienti rischiano di
esplodere.
Non utilizzate nessun mezzo oltre a quelli che
vi raccomandiamo nel libretto per accelerare lo
sbrinamento.
Non utilizzate apparecchi elettrici all’interno
degli scomparti destinati alla conservazione
degli alimenti congelati, salvo raccomandazioni contrarie del fabbricante.
Non lasciate giocare i bambini con l'apparecchio, allontanate gli animali domestici
Gli apparecchi usati devono essere resi immediatamente inutilizzabili. Staccate e tagliate il
cavo di alimentazione dell'apparecchio.
Rendete inutilizzabile la chiusura della porta o
meglio ancora, smontate la porta al fine di
evitare per esempio che un bambino o un
animale rischi di rimanere chiuso all'interno
giocando.
Se si verificano degli incidenti che non potete
risolvere con i consigli che vi forniamo (vedi
capitolo "Rumori o piccoli guasti"), fate appello
esclusivamente ai centri di assistenza
post-vendita autorizzati oppure ad un professionista qualificato.
Il circuito di raffreddamento del
vostro apparecchio utilizza un gas
non inquinante, ma infiammabile
(isobutano refrigerante R600a).
Durante il trasporto e l'installazione
del vostro apparecchio, assicuratevi che nessuno dei componenti del
circuito di refrigerazione sia stato
danneggiato. In caso di danneggiamento, tenete il vostro apparecchio
lontano dalle fiamme e da qualsiasi
fonte di calore e aereate il locale in
cui si trova.
59
Consigli per la salvaguardia dell’ ambiente e risparmio di energia
IT
Per limitare il consumo elettrico del vostro
apparecchio:
- Installatelo in un luogo appropriato (vedi
capitolo "Installazione del vostro apparecchio").
- Tenete la porta aperta per il minor tempo
possibile. Non introducete alimenti ancora caldi nel vostro congelatore, in particolare se si
tratta di zuppe o di cibi che liberano una grande quantità di vapore.
- Controllate periodicamente la guarnizione
della porta e assicuratevi che chiuda sempre in
modo efficace. In caso contrario rivolgetevi al
vostro servizio assistenza.
In conformità con le più recenti disposizioni
legislative in materia di protezione e rispetto
dell'ambiente, il vostro apparecchio non
contiene C.F.C., ma un gas refrigerante chiamato R600a. Il tipo esatto di gas refrigerante
utilizzato nel vostro apparecchio è indicato
chiaramente sulla targhetta segnaletica che si
trova all'interno del vostro apparecchio, sulla
parete sinistra in basso.
L'R600a è un gas non inquinante che non
nuoce allo strato di ozono e il contributo
all'effetto serra è praticamente nullo.
TUTELA DELL'AMBIENTE
I materiali utilizzati per l'imballaggio di questo
apparecchio sono riciclabili. Partecipate al loro
riciclaggio e contribuite in tal modo alla tutela
dell'ambiente gettandoli negli appositi contenitori previsti a tal scopo.
Il vostro apparecchio contiene
anche parecchi materiali riciclabili.
Riporta pertanto questo logo, che
sta ad indicare che gli elettrodome-
stici usati non vanno mischiati con
altri rifiuti. Il riciclaggio degli elettrodomestici
che il vostro costruttore organizza verrà così
effettuato nelle migliori condizioni, conformemente alla direttiva europea 2002/96/CE sui
rifiuti di apparecchiature elettriche ed elettroniche. Rivolgetevi al vostro Comune o al vostro
rivenditore per conoscere il punto di raccolta
per apparecchi usati più vicino a casa vostra.
Vi ringraziamo per il vostro contributo alla
tutela dell'ambiente.
60
Descrizione del vostro apparecchio
IT
Illuminazione*
Griglia di aspirazione
Twist ice *
Cassetto Maxi box
Piedini
Cruscotto comandi
Ribaltina
Vano gelato *
Cassetto congelatore
Vaschette ghiaccio *
Zona pizza *
Cassetto inferiore
Zoccolo
* secondo i modelli
61
Questa guida all'installazione
ed uso del vostro congelatore è
valida per diversi modelli.
Possono esserci lievi differenze
nei dettagli e negli accesso ri tra
il vostro apparecchio e le
descrizioni presentate.

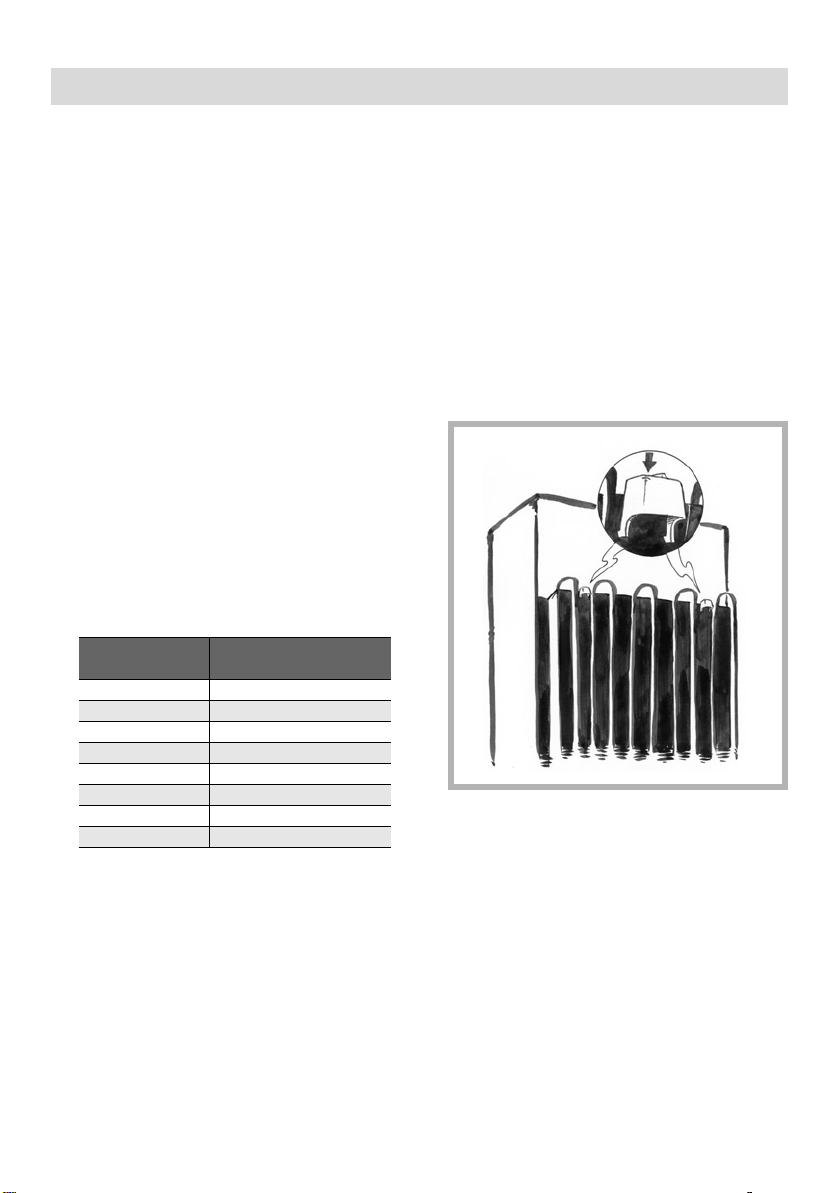

Condensatore
Vaschetta recupero d’acqua
Motore
NO FROST: come funziona
Questo apparecchio è stato progettato e costruito in modo da
evitare l’accumulo di brina al suo interno.
Automaticamente un dispositivo scioglie la brina e l’acqua così
ottenuta, fluisce attraverso un tubicino nella vaschetta di raccolta
da dove evapora.
Non dovete pertanto effettuare nessun intervento di
sbrinamento.
IT
62
Inversione del senso di apertur a della porta
L'apertura della porta normalmente è a sinistra (cerniera a destra ); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato di seguito. Si racc omanda, per
ottenere un buon risultato, di seguire scrupolosamente le indicazioni e la sequenza delle operazioni
1. Coricate delicatamente l'apparecchio sul retro.
2. Rimuovete lo zoccolo tirando verso di voi le
linguette A presenti sulla sua parte inferiore e
ruotandolo verso l'alto per sganciarlo (R1).
Sfilate la piastrina di copertura B dalla sede di
sinistra e infilatela in quella di destra (R2).
3. Svitate il perno C della cerniera inferiore e
sfilatelo dalla sede (conservate i distanziali in
plastica che sono inseriti sul perno); svitate la
cerniera inferiore D, riavvitate il perno nel foro
di sinistra della cerniera (R3).
4. Sfilate la porta dell’apparecchio (R3).
5. ** Svitate il distanziale metallico Y (R3) fissato
nella parte destra della guancetta inferiore
6. ** Ruotate il distanziale Y (R3) e avvitatelo
nella parte sinistra della guancetta inferiore
(** punti 5 e 6 : previsti solo in alcuni modelli )
Disegno R1
A
A
Disegno R2
B
Disegno R3
A
D
IT
A
7. Togliete la piastrina con perno E dalla cerniera
superiore destra (R4).
8. Riavvitate la stessa piastrina con perno E
(ruotandola di 180°) nella cerniera superiore
sinistra (R4).
9. Infilate la porta dell’apparecchio nella cerniera
superiore sinistra (R4).
10. Inserite la cerniera inferiore D nella porta
utilizzando i relativi distanz iali in plastic a.
11. Fissate la cerniera inferiore D con le viti.
12. Rimontate lo zoccolo e rimettete in piedi
l’apparecchio.
Attendete 2 ore prima di riaccendere
l’apparecchio
63
D
Dessin R4
C
Disegno R4
E
Y
E
Inversione del senso di apertur a della porta
IT
Regolazione cerniere
E’ possibile che la porta non sia perfettamente
allineata con il cruscotto (R5). In questo caso, svitate
leggermente la vite che fissa la piastrina (A) portaperno alla cerniera superiore. Chiudete la porta e
allineatela con il cruscotto . Serrate poi nuovamente
la vite e controllate che la guarnizione chiuda perfettamente.
Reversibilità maniglia
Svitatela dal lato sinistro e posizionatela sul lato
destro (R6) spostando i tappi di protezione che
chiudono i fori. Eseguite i fori di fissaggio (diametro
2,5 mm) utilizzando come riferimento la maniglia
stessa.
Disegno R5
A
Disegno R6
64
Loading...
