Adatlap

VHS-DV nyomásfüggetlen radiátorszelep

Alkalmazás

VHS-DV egyenes VHS-DV sarok

A VHS-DV az előremenő és a visszatérő csatlakozó között 50mm távolsággal rendelkező modern alapcsatlakozós radiátorok, valamint univerzális és fürdőszobai radiátorok ideális szabályozószelepe. A gyorsan és egyszerűen telepíthető szabályozószelep szabványos Danfoss click-t csatlakozású termosztátokkal használható.

A VHS-DV nyomásfüggetlen radiátorszelep kétcsöves fűtőrendszerekben, bármely Danfoss RA csatlakozós termosztatikus érzékelővel történő használatra szolgál.

Az VHS-DV dinamikus szelepek térfogatáramszabályozóval vannak ellátva, amellyel előre beállítható térfogatáram maximális értéke. A szelepek 10 és 135 l/h közötti maximális térfogatáramú változatokban állnak rendelkezésre.

A Danfoss DeltaP Tool segítségével gyorsan és hatékonyan elvégezhető az üzembe helyezés és a szivattyú optimalizálása.

A VHS-DV szelepeket védőkupakkal szállítjuk, amely kézi szabályzóként használható a szerelés során. A védőkupakot nem szabad kézi elzáróeszközként használni. Erre a célra speciális kézi elzáróeszközt (rendelési száma 013G5002) használjon.

A Danfoss RA sorozat többi szeleptestétől való megkülönböztethetőség érdekében a VHS-DV védőkupakja és előbeállító gyűrűje zöld színű.

A VHS-DV szeleptestek nikkelezett sárgarézből készülnek.

A tömszelence krómacél nyomócsapja élettartamra kent O-gyűrűvel működik. A teljes tömszelenceegység kicserélhető a rendszer leeresztése nélkül.

Ha vízkezelést is alkalmaznak, akkor a gyártó adagolási útmutatásait szigorúan be kell tartani. Az ásványolaj-tartalmú fűtőközegek használatát kerülni kell.

A rendszer elrendezése

A VHS-DV beépített nyomásszabályozója a nyomáskülönbséget állandó 0,1 bar értéken tartja, így őrizve meg a beállított térfogatáram-értéket.

Normál térfogatáram

Visszatérő térfogatáram

A vízkövesedés és a korrózió elkerülése érdekében a fűtővíz összetételének meg kell felelnie a VDI 2035 előírások követelményeinek.

A szelepfedelek fehér (RAL 9016) színben vagy krómozott kivitelben állnak rendelkezésre.

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Rendelési információk

Változat Cső Felépítés

Jobb

vagy bal

Jobb Sarok 013G7916

Bal Sarok 013G7917

Jobb

vagy bal

Visszatérő

Egyenes

Egyenes 013G7876

Csatlakozás

Radiátor Rendszer

G 1/2

Rendelési

szám

013G7915

G 3/4

Jobb Sarok 013G7877

Bal Sarok 013G7878

Térfogatáram

Jobb

vagy bal

Jobb Sarok 013G7880

Egyenes

013G7879

G 3/4

Bal Sarok 013G7881

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Rendelési információk (folytatás)

Mandzsettás fedél főként G 1/2 radiátorcsatlakozással rendelkező VHS szeleppel használatos

Egyenes kialakítású VHS-DV mandzsettás fedéllel, jobboldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Egyenes kialakítású VHS-DV mandzsettás fedéllel, baloldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Egyenes kialakítású VHS-DV mandzsettás fedéllel, baloldalt elhelyezett érzékelővel, krómozott kivitelben

Egyenes kialakítású VHS-DV mandzsettás fedéllel, jobboldalt elhelyezett érzékelővel, krómozott kivitelben

Sarokkialakítású VHS-DV mandzsettás fedéllel, baloldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Sarokkialakítású VHS-DV mandzsettás fedéllel, jobboldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Sarokkialakítású VHS-DV mandzsettás fedéllel, baloldalt elhelyezett érzékelővel, krómozott kivitelben

Sarokkialakítású VHS-DV mandzsettás fedéllel, jobboldalt elhelyezett érzékelővel, krómozott kivitelben

Mandzsetta nélküli fedél főként G 3/4 radiátorcsatlakozással rendelkező VHS szeleppel használatos

Rendelési szám

013G7956

013G7950

013G7954

013G7963

013G79 66

013G7973

013G7972

013G7975

Rendelési szám

Tartozékok

Egyenes kialakítású VHS-DV fedéllel, jobboldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Egyenes kialakítású VHS-DV fedéllel, baloldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Egyenes kialakítású VHS-DV fedéllel, baloldalt elhelyezett érzékelővel, krómozott kivitelben

Egyenes kialakítású VHS-DV fedéllel, jobboldalt elhelyezett érzékelővel, krómozott kivitelben

Sarokkialakítású VHS-DV fedéllel, baloldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Sarokkialakítású VHS-DV fedéllel, jobboldalt elhelyezett érzékelővel, RAL 9016 fehér színben

Sarokkialakítású VHS-DV fedéllel, baloldalt elhelyezett érzékelővel, krómozott kivitelben

Sarokkialakítású VHS-DV fedéllel, jobboldalt elhelyezett érzékelővel, krómozott kivitelben

Tartozékok Rendelési szám

Tömszelence, 10 db 013G 0290 ∆p-eszköz a szivattyú optimalizálásához 013G7861 Szelepbetét szabályozóval (5 készlet) 013G7831 PFM100 mérőberendezés 003L8260 Szervizbetét, RA-DV fordított (5 készlet) 013G7980 Nikkelezetlen töltő- és leeresztőtting 3/4"-es külső menettel és tömlővéggel Szelepkúp tömítéssel szelepes radiátorhoz, 3/4"-es külső menetel (20 db) 003L0294 Öntömítő csatlakozódarab szelepes radiátorhoz, G 1/2 belső menettel (20 db) 003L0295 Kézikerék valamennyi RA típusú szelephez (a szelep max. nyomáskülönbsége 0,6 bar) 013G5 002

013G79 61

013G79 64

013G79 65

013G79 62

013G7970

013G7955

013G7971

013G79 68

003L0152

VHS-DV egyenes

VHS-DV fordított sarok

VHS-DV sarok

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

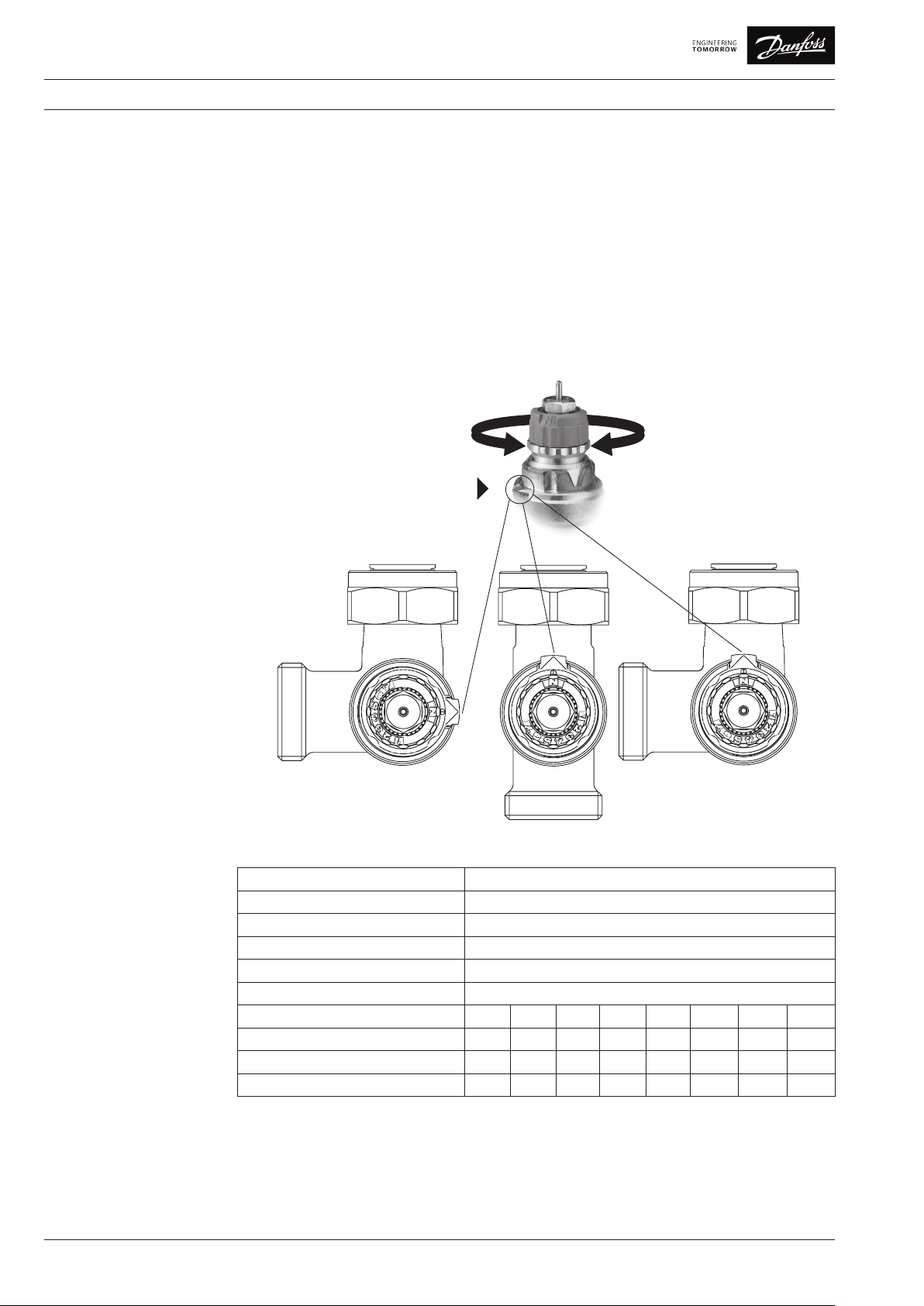

Előbeállítás

A VHS-DV szelepek előbeállított értékei könnyen és pontosan módosíthatók szerszám nélkül (gyári beállítás = N).

Az előbeállítás lépésenként választható ki az 1–7 tartományban:

• Vegye le a védőkupakot/termosztatikus érzékelőt.

• Keresse meg a referenciajelet ().

• Forgassa olyan helyzetbe az állítógyűrűt, hogy a kívánt előbeállítás a referenciajelhez igazodjon.

Az N beállításnál a szelep teljesen nyitva van. Ez a beállítás öblítőpozícióként is használható, ha a rendszert szennyeződés miatt át kell öblíteni.

Termosztatikus érzékelő telepítése esetén az előbeállítás védve van a véletlen szabályozás ellen.

Műszaki adatok

Max. üzemi nyomás

10 bar Max. nyomáskülönbség 0,6 bar Min. nyomáskülönbség 0,1 bar Próbanyomás 16 bar Max. üzemi hőmérséklet 95 °C Min. üzemi hőmérséklet 2 °C Előbeállítás 1 2 3 4 5 6 7 N

• Max.

• RA 2000 érzékelővel

• RAW, RAE vagy RAS-C érzékelővel

Üzemi nyomás = statikus nyomás + szivattyú üresjárási emelőmagassága. A megadott maximális nyomáskülönbség

a legnagyobb olyan nyomás, amelynél a szelepek kielégítő szabályozást nyújtanak.

Az N beállításnál az érték az EN 215 szabványnak megfelelően van meghatározva, XP = 2K mellet t, ami azt jelenti,

hogy a szelep a beállított értéknél 2 °C-kal magasabb szobahőmérsékleten zár.

Alacsonyabb beállításoknál az XP értéke 0,5 K-re csökken (beállított 1-es érték). Minden érték max. térfogatáram

0,1 bar mellett.

z érték a maximális térfogatáramot jelenti maximális szelepemelkedésnél, azaz teljesen nyitott szelep esetén 0,1 barnál.

10 l/h 15 l/h 20 l/h 35 l/h 50 l/h 80 l/h 100 l/h 135 l/h

9 l/h 14 l/h 18 l/h 30 l/h 45 l/h 70 l/h 90 l/h 130 l/h

8 l/h 12 l/ h 16 l/h 25 l/h 40 l/h 65 l/h 85 l/h 110 l/h

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Kapacitások

Térfogatáram [l/h]

Méretezési példa

Szükséges hő 700 W Hűtés a radiátoron keresztül 20 °C

Térfogatáram a radiátoron keresztül

Min. nyomás az állandó térfogatáramhoz 0,1 bar Szelep beállítása* 4

*A beállítás közvetlenül is kikereshető a „Műszaki adatok” táblázatból.

A VHS-DV max. térfogatárama

700

Q =

20 × 1,16

= 30 l/h

Előbeállítás

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

A radiátorok leeresztése

A B

Elzárás és leeresztés

Ha az érzékelőelemet ideiglenesen eltávolítják a nyomás alatt lévő rendszerről, akkor a pozitív és biztonságos elzárás biztosítása érdekében megfelelő kézikerékkel kell helyettesíteni (szerepel a Danfoss kínálatában). A radiátor leeresztéséhez először csavarja le és távolítsa el a fém szelepfedelet. Ezután szorosan zárja el a visszatérő csatlakozót imbuszkulcs segítségével (lásd A).

Rögzítse a helyén a leeresztőttinget. Végezze el a leeresztést, balra forgatva a négyszögfejű leeresztőcsavart (lásd B).

Fontos megjegyzés:

A statikus nyomás nem haladhatja meg a 10 bart. A leeresztés nem minden radiátortípus esetén lehetséges.

Fordított áramlás:

A radiátort nem ereszti le/a felszállócsövet leereszti

Fontos megjegyzés:

Leeresztéskor nem távozik az összes víz.

Normál áramlás:

A radiátort leereszti/a felszállócsövet nem ereszti le

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Felépítés

1. Szabályozó

2. Előbeállító egység

3. Tömszelence

4. Radiátor G 1/2

5. Öntömítő csatlakozókúp G 1/2

6. Tömítőkúp G 1/2

7. Elzáró- és leeresztőegység

8. Radiátor G 3/4

9. Öntömítő csatlakozókúp G 3/4

VHS-DV áramlás

VHS-DV fordított

Vízzel érintkező anyagok

Szelepház és egyéb fém alkatrészek MS 58

O-gyűrűk EPDM és NBR

Rugók Rozsdamentes acél

Egyes betétek és szabályozókomponensek PPS

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Méretek

VHS-DV egyenes

VHS-DV sarok

Egyenes kialakítású VHS-DV mandzsettás fedéllel (RAX érzékelő a 3. pozícióban)

Adatlap VHS-DV nyomásfüggetlen radiátorszelep

Sarokkialakítású VHS-DV mandzsettás fedéllel (RAX érzékelő a 3. pozícióban)

Egyenes kialakítású VHS-DV fedéllel (RAX érzékelő a 3. pozícióban)

Sarokkialakítású VHS-DV fedéllel (RAX érzékelő a 3. pozícióban)

Adatlap VHS-DV nyomásfüggetlen radiátorszelep
