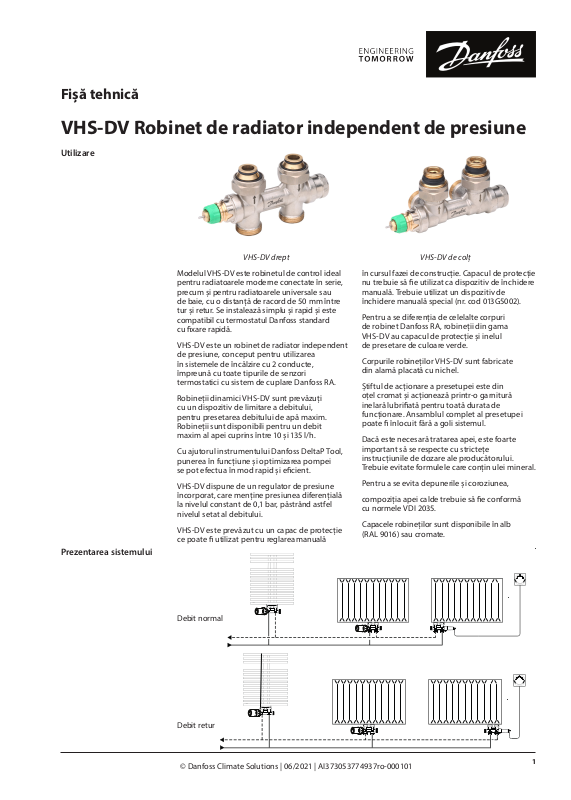

Danfoss VHS-DV Data sheet

Fișă tehnică

VHS-DV Robinet de radiator independent de presiune

Utilizare

VHS-DV drept VHS-DV de colț

Prezentarea sistemului

Modelul VHS-DV este robinetul de control ideal pentru radiatoarele moderne conectate în serie, precum și pentru radiatoarele universale sau de baie, cu o distanță de racord de 50 mm între tur și retur. Se instalează simplu și rapid și este compatibil cu termostatul Danfoss standard cu xare rapidă.

VHS-DV este un robinet de radiator independent de presiune, conceput pentru utilizarea în sistemele de încălzire cu 2 conducte, împreună cu toate tipurile de senzori termostatici cu sistem de cuplare Danfoss RA.

Robineții dinamici VHS-DV sunt prevăzuți cu un dispozitiv de limitare a debitului, pentru presetarea debitului de apă maxim. Robineții sunt disponibili pentru un debit maxim al apei cuprins între 10 și 135 l/h.

Cu ajutorul instrumentului Danfoss DeltaP Tool, punerea în funcțiune și optimizarea pompei se pot efectua în mod rapid și ecient.

VHS-DV dispune de un regulator de presiune încorporat, care menține presiunea diferențială la nivelul constant de 0,1 bar, păstrând astfel nivelul setat al debitului.

VHS-DV este prevăzut cu un capac de protecție ce poate  utilizat pentru reglarea manuală

în cursul fazei de construcție. Capacul de protecție nu trebuie să e utilizat ca dispozitiv de închidere manuală. Trebuie utilizat un dispozitiv de închidere manuală special (nr. cod 013G5002).

Pentru a se diferenția de celelalte corpuri de robinet Danfoss RA, robineții din gama VHS-DV au capacul de protecție și inelul de presetare de culoare verde.

Corpurile robineților VHS-DV sunt fabricate din alamă placată cu nichel.

Știftul de acționare a presetupei este din oțel cromat și acționează printr-o garnitură inelară lubriată pentru toată durata de funcționare. Ansamblul complet al presetupei poate  înlocuit fără a goli sistemul.

Dacă este necesară tratarea apei, este foarte important să se respecte cu strictețe instrucțiunile de dozare ale producătorului. Trebuie evitate formulele care conțin ulei mineral.

Pentru a se evita depunerile și coroziunea,

compoziția apei calde trebuie să e conformă cu normele VDI 2035.

Capacele robineților sunt disponibile în alb (RAL 9016) sau cromate.

Debit normal

Debit retur

1

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Comandare

Variantă Conductă Design

Dreapta

sau stânga

Dreapta De colț 013G7916

Stânga De colț 013G7917

Dreapta

sau stânga

Retur

Drept

Drept 013G7876

Conexiune

Radiator Sistem

G 1/2

Nr. cod

013G7915

G 3/4

Dreapta De colț 013G7877

Stânga De colț 013G7878

Debit

Dreapta

sau stânga

Dreapta De colț 013G7880

Drept

013G7879

G 3/4

Stânga De colț 013G7881

2

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Comandare (cont.)

Capacul cu guler este utilizat în principal pentru VHS cu conexiune la radiator G 1/2 Nr. cod

VHS-DV Capac cu guler, model drept, cu senzor pe dreapta, alb RAL 9016 013G7956

VHS-DV Capac cu guler, model drept, cu senzor pe stânga, alb RAL 9016 013G7950

VHS-DV Capac cu guler, model drept, cu senzor pe stânga, cromat 013G7954

VHS-DV Capac cu guler, model drept, cu senzor pe dreapta, cromat 013G7963

VHS-DV Capac cu guler, model de colț, cu senzor pe stânga, alb RAL 9016 013G7966

VHS-DV Capac cu guler, model de colț, cu senzor pe dreapta, alb RAL 9016 013G7973

VHS-DV Capac cu guler, model de colț, cu senzor pe stânga, cromat 013G7972

VHS-DV Capac cu guler, model de colț, cu senzor pe dreapta, cromat 013G7975

Capacul fără guler este utilizat în principal pentru VHS cu conexiune la radiator G 3/4 Nr. cod

Accesorii

VHS-DV Capac model drept, cu senzor pe dreapta, alb RAL 9016 013G7961

VHS-DV Capac, model drept, cu senzor pe stânga, alb RAL 9016 013G7964

VHS-DV Capac model drept, cu senzor pe stânga, cromat 013G7965

VHS-DV Capac model drept, cu senzor pe dreapta, cromat 013G7962

VHS-DV Capac model de colț, cu senzor pe stânga, alb RAL 9016 013G7970

VHS-DV Capac model de colț, cu senzor pe dreapta, alb RAL 9016 013G7955

VHS-DV Capac model de colț, cu senzor pe stânga, cromat 013G7971

VHS-DV Capac model de colț, cu senzor pe dreapta, cromat 013G7968

Accesorii Nr. cod

Presetupă, 10 buc. 013G 0290 Instrument ∆p pentru optimizarea pompei 013G7861 Bucșă vană cu regulator (5 seturi) 013G7831 PFM100 Instrument de măsură 003L8260 Bucșă service, RA-DV debit invers (5 seturi) 013G79 80

Racord de umplere/drenaj, neplacat cu nichel, cu let exterior de 3/4" și ștuț pentru furtun

Con etanșare, inclusiv garnitură de etanșare pentru robinet de radiator cu let extern de 3/4" (20 buc.)

Niplu de conectare cu autoetanșare pentru robinet de radiator cu let intern G 1/2 (20 buc.) 003L0295 Roată de manevră manuală pentru toți robineții tip RA (presiune diferențială maximă

a robinetului de 0,6 bar)

003L0152

003L0294

013G50 02

3

VHS-DV drept

VHS-DV de colț,

debit inversat

VHS-DV de colț

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Presetare

Valorile de presetare ale robineților VHS-DV pot  reglate ușor și exact fără instrumente (setarea din fabrică = N).

Presetarea poate  selectată în trepte, de la 1 la 7:

• Scoateți capacul de protecție/senzorul termostatic.

• Identicați marcajul de referință ().

• Rotiți inelul de reglaj până ce presetarea dorită se aliniază cu marcajul de referință.

La setarea N, robinetul este deschis complet. Această setare poate  utilizată ca poziție pentru spălare dacă sistemul trebuie spălat ca urmare a acumulării murdăriei.

După ce senzorul termostatic a fost instalat, presetarea este protejată împotriva reglajelor neautorizate.

Date tehnice

4

Presiune de lucru maximă

1)

10 bar

Presiune diferențială max. 0,6 bar

Presiune diferențială min. 0,1 bar

Presiune de testare 16 bar

Temperatură max. de lucru 95 °C

Temperatură min. de lucru 2 °C Presetare 1 2 3 4 5 6 7 N

3)

• Max.

• cu senzor RA 2000

2)

• cu senzor RAW, RAE sau RAS-C

1)

Presiunea de lucru = presiunea statică + presiunea diferențială. Presiunea diferențială maximă specicată

reprezintă presiunea maximă la care robineții asigură un reglaj satisfăcător.

2)

La setarea N, valoarea este stabilită conform EN 215, la XP = 2 K, ceea ce înseamnă că robinetul este închis

la o temperatură cu 2 °C mai ma re decât temperatura camerei.

La setări mai mici, valoarea XP este redusă la 0,5 K din valoarea setării 1. Toate valorile au debitul max. la 0,1 bar.

3)

Valoarea stabilește debitul maxim la înălțimea maximă, respectiv, cu robinetul deschis complet la 0,1 bar.

10 l/h 15 l /h 20 l/h 35 l/h 50 l/h 80 l/h 100 l/h 135 l/h

9 l/h 14 l/h 18 l/h 30 l/h 45 l/h 70 l/h 90 l/h 130 l/ h

2)

8 l/h 12 l/ h 16 l/h 25 l/h 40 l/h 65 l/h 85 l/h 110 l / h

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Capacități

Debit [l/h]

Exemplu de dimensionare

Căldură necesară 700 W

Răcire în radiator 20 °C

Debit prin radiator

Presiune min. pentru debit constant 0,1 b ar

Setare robinet* 4

*De asemenea, setarea poate  citită direct în tabelul „Date tehnice”.

Debit maxim VHS-DV

700

Q =

20 × 1,16

Presetare

= 30 l/h

5

!

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Drenarea radiatoarelor

A B

Închiderea și drenarea

Dacă senzorul este îndepărtat temporar în timp ce sistemul se aă sub presiune, acesta trebuie înlocuit cu o roată de manevră manuală corespunzătoare, disponibilă la Danfoss, pentru a asigura închiderea precisă și sigură. Pentru drenarea radiatorului, trebuie mai întâi să deșurubați și să îndepărtați capacul metalic al robinetului. Apoi, închideți returul cu forță, cu ajutorul unei chei imbus (vedeți gura A).

Fixați racordul de drenaj în poziția corespunzătoare. Drenați, rotind șurubul de drenare cu cap pătrat spre stânga (vedeți gura B).

Rețineți:

Presiunea statică nu trebuie să depășească 10 bari. Nu toate tipurile de radiatoare pot  golite.

Debit inversat:

Radiatorul nu este golit/coloana montantă este golită

Rețineți:

Nu toată apa este eliminată prin drenare.

6

Debit normal:

Radiatorul este golit/coloana montantă nu este golită

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Design

1. Regulator

2. Unitate de presetare

3. Presetupă

4. Radiator G 1/2

5. Con de conectare cu autoetanșare G 1/2

6. Con de etanșare G 1/2

7. Unitate de închidere și drenare

8. Radiator G 3/4

9. Con de conectare cu autoetanșare G 3/4

VHS-DV Debit normal

VHS-DV Debit inversat

Materiale în contact cu apa

Carcasă de robinet și alte piese de metal MS 58

Garnituri inelare EPDM și NBR

Arcuri Oțel inoxidabil

Unele bucșe și componente ale regulatorului PPS

7

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

Dimensiuni

VHS-DV drept

VHS-DV de colț

VHS-DV drept cu capac cu guler (senzor RAX, în poziția 3)

8

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

VHS-DV de colț cu capac cu guler (senzor RAX, în poziția 3)

VHS-DV drept cu capac (senzor RAX, în poziția 3)

VHS-DV de colț cu capac (senzor RAX, în poziția 3)

9

Fișă tehnică VHS-DV Robinet de radiator independent de presiune

10
