テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
改訂履歴 改訂表
日付 変更済み 改訂
March 2016
November 2014
July 2008 CA
January 2004 BA
レイアウトフォーマットの更新
ダンフォスレイアウトに変換 - DITA CMS
0503
DA
2 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション
目次
一般情報
概説
バージョン
テクニカルデータ
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
オービタルモータの紹介...............................................................................................................................................................4
オービタルモータの特長...............................................................................................................................................................4
技術的特長..........................................................................................................................................................................................4
オービタルモータカタログの概要............................................................................................................................................5
回転数とトルク.................................................................................................................................................................................6
バージョンとコード番号...............................................................................................................................................................7
オプション..........................................................................................................................................................................................9
コード番号..........................................................................................................................................................................................9
TMT, TMTU, TMTW, TMT FL テクニカルデータ...................................................................................................................10
ブレーキモータ TMT FL, TMTW FL テクニカルデータ.....................................................................................................10
Max.許容シャフトシール圧力...................................................................................................................................................11
モータの圧力損失..........................................................................................................................................................................12
ドレン流量....................................................................................................................................................................................... 12
出力軸の回転方向..........................................................................................................................................................................12
許容ラジアル荷重..........................................................................................................................................................................13
TMT, TMT FL の許容ラジアル荷重......................................................................................................................................14
TMTW の許容ラジアル荷重..................................................................................................................................................15
TMTW FL の許容ラジアル荷重............................................................................................................................................ 16
機能ダイヤグラム
出力軸の形状
テクニカルデータ
外形寸法 - 付属部品寸法
外形寸法
モータの重量
機能ダイヤグラム..........................................................................................................................................................................17
TMT シャフト, 欧州バージョン................................................................................................................................................20
TMT シャフト, 米国バージョン................................................................................................................................................21
ポートの形状と寸法.....................................................................................................................................................................23
TMTU (ベアリングレス) の付属部品寸法..............................................................................................................................24
取付コンポーネントの内スプライン..................................................................................................................................... 24
TMTU または取付コンポーネントのドレン接続............................................................................................................... 26
ブランクシャフト..........................................................................................................................................................................26
TMT の外形寸法..............................................................................................................................................................................27
TMTU の外形寸法...........................................................................................................................................................................33
TMT FL の外形寸法........................................................................................................................................................................35
TMTW の外形寸法..........................................................................................................................................................................43
TMTW FL の外形寸法....................................................................................................................................................................46
TMT, TMTU, TMTW, TMT FL, TMTW FL モータの重量........................................................................................................48
BC152886483631ja-000503 • March 2016 3
テクニカルインフォメーション
一般情報
オービタルモータの紹介
オービタルモータの特長
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
弊社は世界の低速・高トルク油圧モータ市場をリードする信頼のブランドです。形式、サイズおよび各
種の出力軸等の派生機種を含めると、1500 種類以上の油圧モータを提供することができます。
サイズ(理論的容量)は、130～800 cm3 [7.9～48.9 in3] と非常に幅広い製品範囲を持っています。
•
モータサイズ:
OMT and OMV
‒
TMK
‒
TMT
‒
TMTHW
‒
TMVW
‒
回転数は約 600 min-1 (rpm) までです。
最大作動トルクは 3400 N•m [30090 lb•in] (ピーク時)、最大出力は 70 kW [95 hp] です。
•
全回転数範囲でスムーズな作動
•
広い回転数範囲で一定の作動トルク
•
高起動トルク
•
ドレンラインを使用しなくても高い戻り圧力 (高圧シャフトシール)
•
高効率
•
高いラジアルおよびスラストベアリング負荷容量
•
過酷な作動条件でも長い寿命
•
堅牢でコンパクトなデザイン
•
開回路および閉回路への使用可能
•
さまざまな作動油に使用可能
技術的特長
プログラムは、多数のアプリケーションにアピールする技術的特長と、特定のアプリケーションに適応
できるモータという特長があります。
適応には以下のようなバリエーションがあります。
•
次の機能を搭載したモータ
ネガティブブレーキ付モータ
‒
速度センサ
‒
黒色塗装
‒
•
ショートモータ(ベアリング無し)またはウルトラショートモータ
•
ホイールモータ、凸型取付フランジあり
4 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
一般情報
オービタルモータカタログの概要
技術データを含む全オービタルモータに関する詳細データは、次のサブカタログに記載されています。
オービタルモータの出力、トルク、回転数等の概略データは 別刷のカタログをご参照ください。
カタログ名 カタログタイプ 参照番号
一般解説オービタルモータ テクニカルインフォメーション
OMT, OMV オービタルモータ テクニカルインフォメーション
TMK, TMKW, TMK FL オービタルモータ テクニカルインフォメーション
TMT, TMTU, TMTW, TMT FL オービタルモータ テクニカルインフォメーション
TMTHW オービタルモータ テクニカルインフォメーション
BC152886483554
BC152886483862
BC152886483785
BC152886483631
BC152986483537
BC152886483631ja-000503 • March 2016 5
テクニカルインフォメーション
概説
回転数とトルク
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
ピーク値, 断続値, 連続値
上記の棒グラフを使って、特定の用途に適するモータのサイズを簡単に指定できます。最終的なモータ
のサイズは、各モータサイズの機能ダイヤグラムを使って選定してください。
•
TMT については、
機能ダイヤグラムは弊社で製造しているモータの中から代表的な幾つかを実際にテストして作成された
ものです。この図は、粘度 35 mm2/S ［165SUS］および温度 50ºC［120ºF］の作動油を使い、戻り側圧
5 から 10 ba［r 75 から 150 psi］の場合を示しています。機能ダイヤグラムの読み方、および使い方に
ついては、別冊の Technical Information General - BC152886483554 の「モータサイズの選定」の項をご
参照ください。
6 BC152886483631ja-000503 • March 2016
機能ダイヤグラム
（17 ページ） を参照してください。
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
バージョン
バージョンとコード番号
TMT バージョン
取付フランジ 4 ボルトフランジ
インロー径 (前/後部)
ボルトサークル径
(BC)
出力軸形状 円筒
ポート形状
欧州バージョン
米国バージョン
サイドポートバージ
ョン
標準シャフトシール
ドレン接続 有 有 有 有 有 有 有 有 有
チェックバルブ 無 無 無 無 無 無 無 無 無
コード番号
TMT 250 151Z3010 151Z3016 151Z3060 151Z3020 151Z3026 151Z3070 151Z3030 151Z3036 151Z3080
TMT 315 151Z3011 151Z3017 151Z3061 151Z3021 151Z3027 151Z3071 151Z3031 151Z3037 151Z3081
TMT 400 151Z3012 151Z3018 151Z3062 151Z3022 151Z3028 151Z3072 151Z3032 151Z3038 151Z3082
TMT 470 151Z3013 - 151Z3063
TMT 500 151Z3014 - 151Z3064 151Z3024 - 151Z3074 151Z3034 - 151Z3084
TMT 630 151Z3015 - 151Z3065 151Z3025 - 151Z3075 151Z3035 - 151Z3085
Ø 160 mm Ø 125 mm
Ø 200 mm Ø 160 mm
40 mm
G 3/4 G 3/4 1 1/16 - 12UNG 3/4 G 3/4 1 1/16 - 12UNG 3/4 G 3/4 1 1/16 - 12
円筒
40 mm
Ø 5 ｲﾝﾁ
Ø 6.37 ｲﾝﾁ
円筒
1.5 ｲﾝﾁ
Ø 160 mm Ø 125 mm
Ø 200 mm Ø 160 mm
ｽﾌﾟﾗｲﾝ
1.5 ｲﾝﾁ
151Z3023
ｽﾌﾟﾗｲﾝ
1.5 ｲﾝﾁ
- 151Z3073 151Z3033 - 151Z3083
Ø 5 ｲﾝﾁ
Ø 6.37 ｲﾝﾁ
ｽﾌﾟﾗｲﾝ
1.5 ｲﾝﾁ
Ø 160 mm Ø 125 mm
Ø 200 mm Ø 160 mm
ﾃｰﾊﾟ
45 mm
ﾃｰﾊ
45 mm
Ø 5 ｲﾝﾁ
Ø 6.37 ｲﾝﾁ
ﾃｰﾊﾟ
1 3/4 ｲﾝﾁ
UN
TMT U バージョン
取付フランジ 4 ボルトフランジ
インロー径 (前/後部)
ボルトサークル径 (BC)
出力軸形状
ポート形状
欧州バージョン
米国バージョン
サイドポートバージョン
標準シャフトシール
ドレン接続
チェックバルブ
コード番号
TMT U 250 151Z3000 151Z3100
TMT U 315 151Z3001 151Z3101
TMT U 400 151Z3002 151Z3102
TMT U 470 151Z3003 151Z3103
TMT U 500 151Z3004 151Z3104
TMT U 630 151Z3005 151Z3105
- -
- -
- G 3/4 1 1/16 - 12 UN
有 有
無 無
BC152886483631ja-000503 • March 2016 7
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
バージョン
TMT FL バージョン
取付フランジ 4 ボルトフランジ
インロー径 (前/後部)
ボルトサークル径 (BC)
出力軸形状 ｽﾌﾟﾗｲﾝ 1.5 ｲﾝﾁ ﾃｰﾊﾟ 45 mm ｽﾌﾟﾗｲﾝ 1.5 ｲﾝﾁ ｽﾌﾟﾗｲﾝ 1.5 ｲﾝﾁ ﾃｰﾊﾟ 45 mm ｽﾌﾟﾗｲﾝ 1.5 ｲﾝﾁ
ポート形状
欧州バージョン
米国バージョン
サイドポートバージョン
標準シャフトシール
ドレン接続
チェックバルブ
コード番号
TMT FL 250 151Z3040 151Z3050 151Z3090 151Z3110 151Z3120 151Z3130
TMT FL 315 151Z3041 151Z3051 151Z3091 151Z3111 151Z3121 151Z3131
TMT FL 400 151Z3042 151Z3052 151Z3092 151Z3112 151Z3122 151Z3132
TMT FL 470 151Z3043 151Z3053 151Z3093 151Z3113 151Z3123 151Z3133
TMT FL 500 151Z3044 151Z3054 151Z3094 151Z3114 151Z3124 151Z3134
TMT FL 630 151Z3045 151Z3055 151Z3095 151Z3115 151Z3125 151Z3135
Ø 125 mm Ø 125 mm
Ø 160 mm Ø 160 mm
G 3/4 G 3/4
有 有
無 無
Ø 5 ｲﾝﾁ
Ø 6.37 ｲﾝﾁ
1 1/16 - 12 UN G 3/4 G 3/4 1 1/16 - 12 UN
有 有 有 有
無 無 無 無
Ø 180 mm Ø 180 mm
Ø 224 mm Ø 224 mm
Ø 7.08 ｲﾝﾁ
Ø 8.82 ｲﾝﾁ
TMTW / TMTW FL バージョン
取付フランジ ホイール
TMTW TMTW FL
インロー径 (前/後部)
ボルトサークル径 (BC)
出力軸形状 ネジ穴付フランジ ネジ穴付フランジ ﾃｰﾊﾟ 45 mm
ポート形状
欧州バージョン
米国バージョン
サイドポートバージョン
標準シャフトシール
ドレン接続 有 有 有
チェックバルブ 無 無 無
コード番号
250 151Z3229 151Z3273 315 151Z3230 151Z3274 400 151Z3231 151Z3275 470 151Z3232 151Z3276 500 151Z3233 151Z3277 11033926
630 151Z3234 151Z3278 11033927
Ø 180 mm Ø 180 mm Ø 160 mm
Ø 210 mm Ø 210 mm Ø 194 mm
G 3/4 1 1/16 - 12 UN 1 1/16 - 12 UN
8 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
バージョン
オプション
•
フラッシングバルブ付
•
ネガティブ・ブレーキ付
•
塗装
コード番号
押しのけ容積 [cm³]
250 315 400 470 500 630
151Z3010 151Z3011 151Z3012 151Z3013 151Z3014 151Z3015
151Z3016 151Z3017 151Z3018 - - 151Z3060 151Z3061 151Z3062 151Z3063 151Z3064 151Z3065
151Z3020 151Z3021 151Z3022 151Z3023 151Z3024 151Z3025
151Z3026 151Z3027 151Z3028 - - 151Z3070 151Z3071 151Z3072 151Z3073 151Z3074 151Z3075
151Z3030 151Z3031 151Z3032 151Z3033 151Z3034 151Z3035
151Z3036 151Z3037 151Z3038 - - 151Z3080 151Z3081 151Z3082 151Z3083 151Z3084 151Z3085
151Z3000 151Z3001 151Z3002 151Z3003 151Z3004 151Z3005
151Z3100 151Z3101 151Z3102 151Z3103 151Z3104 151Z3105
151Z3040 151Z3041 151Z3042 151Z3043 151Z3044 151Z3045
151Z3050 151Z3051 151Z3052 151Z3053 151Z3054 151Z3055
151Z3090 151Z3091 151Z3092 151Z3093 151Z3094 151Z3095
151Z3110 151Z3111 151Z3112 151Z3113 151Z3114 151Z3115
151Z3120 151Z3121 151Z3122 151Z3123 151Z3124 151Z3125
151Z3130 151Z3131 151Z3132 151Z3133 151Z3134 151Z3135
151Z3229 151Z3230 151Z3231 151Z3232 151Z3233 151Z3234
151Z3273 151Z3274 151Z3275 151Z3276 151Z3277 151Z3278
11033922 11033923 11033924 11033926 11033927
15 15 16 16 17 17
BC152886483631ja-000503 • March 2016 9
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
テクニカルデータ
TMT, TMTU, TMTW, TMT FL テクニカルデータ
TMT, TMTU, TMTW, TMT FL テクニカルデータ
タイプ / モータサイズ
3
理論押しのけ容積
cm
[in3]
-1
Max. 回転数
min
[rpm]
Max. トルク
Max. 出力
Max. 圧力差
Max. 流量
N•m [lbf•in]
kW [hp]
bar [psi]
l/min
[US gal/min]
Max. 起動圧力 (無負荷
bar [psi] 6 [90] 6 [90] 6 [90] 6 [90] 6 [90] 6 [90]
時)
Min. 起動トルク 連続 Max. 圧力差
N•m [lbf•in]
断続 Max. 圧力差
N•m [lbf•in]
(1)
断続運転：毎分最大６秒（10%）間は許容できる値。
(2)
ピーク負荷：毎分最大 0.6 秒（1%）間は許容できる値。
TMT 250 TMT 315 TMT 400 TMT 470 TMT 500 TMT 630
251.8 [15.37] 326.3 [19.91] 410.9 [25.07] 477.3 [29.13] 494.8 [30.19] 629.1 [38.39]
500 380 305 270 250 200
連続
(1)
600 460 360 320 300 240
断続
940 [8,320] 1,230 [10,890] 1,520 [13,450] 1,760 [15,580] 1,770 [15,670] 1,830 [16,200]
連続
(1)
1,290 [11,420] 1,660 [14,690] 2,120 [18,760] 2,420 [21,420] 2,240 [19,825] 2,290 [20,270]
断続
1,440 [12,745] 1,865 [16,500] 2,355 [20,845] 2,735 [24,210] 2,390 [21,150] 2,740 [24,250]
ピー
(2)
ク
35 [47] 35 [47] 37 [50] 37 [50] 35 [47] 27 [36]
連続
(1)
47 [63] 47 [63] 51 [68] 49 [66] 42 [56] 33 [44]
断続
250 [3,630] 250 [3,630] 250 [3,630] 250 [3,630] 250 [3,630] 200 [2,900]
連続
(1)
350 [5,080] 350 [5,080] 350 [5,080] 350 [5,080] 325 [4,710] 250 [3,630]
断続
400 [5,800] 400 [5,800] 400 [5,800] 400 [5,800] 375 [5,440] 300 [4,350]
ピー
(2)
ク
125 [33] 125 [33] 125 [33] 125 [33] 125 [33] 125 [33]
連続
(1)
150 [39.6] 150 [39.6] 150 [39.6] 150 [39.6] 150 [39.6] 150 [39.6]
断続
780 [6,690] 1,060 [9,380] 1,360 [12,040] 1,500 [13,280] 1,530 [13,540] 1,600 [14,160]
(1)
1,080 [9,560] 1,520 [13,450] 1,930 [17,080] 2,050 [18,140] 1,820 [16,100] 1,980 [17,500]
タイプ Max. 入口圧力 Max. 戻り圧力
(ドレン配管有)
bar [psi] bar [psi]
TMT 250 - 630
連続
断続
ピーク
(1)
(2)
270 [3915] 140 [2030]
370 [5365] 175 [2540]
420 [6090] 210 [3045]
最大許容流量および圧力については、実際のモータ別の機能ダイヤグラムを参照してください。
ブレーキモータ TMT FL, TMTW FL テクニカルデータ
ブレーキモータ TMT FL, TMTW FL テクニカルデータ
保持トルク
最小ブレーキ開放圧力
1)
2)
最大ブレーキ開放圧力（連続）
最大ブレーキ開放圧力（ピーク）
1)
上記の保持トルクよりも大きなトルクが必要な場合は弊社にお問い合せ下さい。
2)
ブレーキ開放圧力は、ブレーキラインとドレンラインの圧力差です。
N•m 2,000 [lbf•in] [17,700]
bar 13 [psi] [190]
bar 20 [psi] [365]
bar 40 [psi] [580]
10 BC152886483631ja-000503 • March 2016
151-1673.10
0 100 200 300 400 500 600 max.
1500
1200
900
600
300
0
100
90
80
70
60
50
40
30
20
10
0
psi bar
P P
min
-1
(rpm)
テクニカルインフォメーション
テクニカルデータ
Max.許容シャフトシール圧力
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
ブレーキ開放圧力 13 bar［118 psi］の時、ブレーキチャンバからドレンへの流量は 0.65 l/min［0.172
US gal/min］です。
標準シャフトシール付、ドレン配管有りの TMT の場合、シャフトシールの圧力は、ドレンラインの圧
力に等しくなります。
- - - -
____
必ずドレンラインを設けて下さい。
BC152886483631ja-000503 • March 2016 11
断続運転：毎分最大 6 秒（10%）は許容できる値。
連続運転
テクニカルインフォメーション
テクニカルデータ
モータの圧力損失
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
上記の曲線は、無負荷で粘度 35 mm2/s［165 SUS］の作動油を使用した時の値です。
ドレン流量
出力軸の回転方向
A: TMT 250, 315
B: TMT 400, 470, 500, 630
次の表は、戻り圧力が 5-10 bar［75-150 psi］ 以下の時のドレンラインの Max.流量を示します。
圧力差
bar [psi] mm²/s [SUS] l/min [US gal/min]
200
275
[2900]
[3990]
粘度 ドレンライン流量
20
35
20
35
[100]
[165]
[100]
[165]
2.5
1.5
4.0
2.5
[0.66]
[0.40]
[1.10]
[0.66]
TMTW
12 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション
テクニカルデータ
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
TMT
TMT FL
許容ラジアル荷重
出力軸は、大きなラジアル荷重及びスラスト荷重に耐えられるテーパローラベアリングでサポートされ
ています。
許容ラジアル荷重をスラスト荷重 0 Ｎのとき、取付フランジ面から荷重点までの距離との関係を表した
ものです。
曲線は、耐磨耗剤が入った鉱物油系作動油を使用し、回転数が 100 min-1で、定格トルクのときのベア
リング寿命（B10 life）が 2000 時間あるいは軸回転数 12,000,000 回の場合を基準にしています。
ダッシュカーブ A は、最大ラジアル軸荷重を示します。この値を超える軸荷重は破損の恐れがありま
す。
BC152886483631ja-000503 • March 2016 13
テクニカルインフォメーション
テクニカルデータ
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
TMT, TMT FL の許容ラジアル荷重
インロー径
インロー径
Ø160 mm [6.3 in] のTMT
Ø125 mm [4.92 in] のTMT と TMT FL
および
Ø180 mm [7.1 in]の TMT FL
14 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション
テクニカルデータ
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
インロー径
Ø 127 mm [5.0 in] のTMT と TMT FL
TMTW の許容ラジアル荷重
TMTW
の許容ラジアル荷重
BC152886483631ja-000503 • March 2016 15
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
テクニカルデータ
TMTW FL の許容ラジアル荷重
TMTW FL
の許容ラジアル荷重
16 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
機能ダイヤグラム
機能ダイヤグラム
機能ダイヤグラムの条件については、
青: ■ 連続運転範囲
赤: 断続運転範囲（毎分最大 10%運転）
断続運転の圧力差および流量は、同時に生じないようにしてください。
回転数とトルク
（6 ページ）を参照してください。
BC152886483631ja-000503 • March 2016 17
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
機能ダイヤグラム
18 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
機能ダイヤグラム
BC152886483631ja-000503 • March 2016 19
26.5[1.043]
5[0.20]
Ø50[1.97]
A
A
F
A-A
R1.5[0.060]
5:1
82.3[3.240]
45°
M12
12.000[0.4724]
11.957[0.4707]
43.000[1.6929]
42.710[1.6815]
Ø40.018[1.5755]
Ø40.002[1.5749]
5.5[0.217]
4.5[0.177]
R2.2[0.087]
70.0[2.756]
69.7[2.744]
A
151-1806.10 A
R2.5[0.098]
R1.8[0.071]
81.7[3.217]
28.5[1.122]
7[0.28]
A-A
A
A
Ø50[1.97]
60.5[2.382]
59.5[2.343]
M12
Ø38.100[1.5000]
Ø38.075[1.4990]
B
151-1806.10 B
5:1
45°
R1.8[0.071]
R2.2[0.087]
R2.5[0.098]
R1.5[0.060]
81.7[3.217]
82.3[3.240]
28.5[1.122]
26.5[1.043]
7[0.28]
5[0.20]
151-1806.10 C
A
Ø6[0.24]
D
E
4[0.16]
C
A
Ø44.9995[1.77163]
Ø50[1.97]
34.0[1.339]
24.24[0.954]
M30x2[0.08]
Ø56[2.20]
23.86[0.939]
R1.8[0.071]
12.000[0.4724]
11.956[0.4707]
G
A-A
81.7[3.217]
82.3[3.240]
R2.2[0.087]
Ø44.9605[1.77093]
27.7[1.091]
28.3[1.114]
27.8[1.094]
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
出力軸の形状
TMT シャフト, 欧州バージョン
A:
F:
B:
円筒シャフト Ø 40 mm
平行キー, A12 x 8 x 70, DIN 6885
インボリュートスプラインシャフト ANS B92.1 - 1970 標準, フラットルートサイドフィット,
ピッチ 12/24, 歯数 17, 大径 1.50 インチ, 圧力角 30˚
20 BC152886483631ja-000503 • March 2016
Ø50[1.97]
R1.8[0.071]
R2.2[0.087]
45°
R2.5[0.098]
R1.5[0.059]
A
A
8
3
16UNC-2B
27[1.06]
28[1.10]
81.7[3.217]
82.3[3.240]
Ø38.050[1.498]
Ø38.100[1.501]
67.6[2.661]
67.1[2.642]
5.5[0.217]
A-A
151-1921.12 - D
D
I
42.395(1.6691)
41.085[1.6175]
9.505[0.3742]
9.545[0.3757]
4.5[0.177]
A
A
28.5[1.122]
8
3
16UNC-2B
82.3[3.240]
81.7[3.217]
R2.2[0.087]
45°
5:1
R2.5[0.098]
R1.8[0.071]
R1.5[0.059]
60.5[2.382]
Ø38.100[1.501]
26.5[1.043]
Ø38.075[1.500]
Ø50[1.97]
A-A
151-1921.12 - E
E
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
出力軸の形状
C:
テーパーシャフト Ø 45 mm, (ISO/R775)
E:
DIN 937, 2 面幅: 46 mm, 締付トルク: 500 ± 30 N•m [4425 ± 265 lbf•in]
D:
テーパー 1 : 10
G:
平行キー, B12 x 8 x 28
TMT シャフト, 米国バージョン
D:
I:
E:
BC152886483631ja-000503 • March 2016 21
円筒シャフト, Ø 1 1/2 inch
平行キー, 3/8 x 3/8 x 2 1/4インチ, B.S. 46
インボリュートスプラインシャフト ANS B92.1 - 1970 標準, フラットルートサイドフィット, ピッチ
12
/24, 歯数 17, 大径 1.50 インチ, 圧力角 30˚
A
R2.2[0.087]
R1.8[0.071]
R1.5[0.060]
R1.9[0.075]
A
Ø4.3[0.169]
1 18UNEF
1
4
31.5[1.240]
32.1[1.264]
81.7[3.217]
82.3[3.240]
151-1921.12 - F
11.133[0.4383]
F
G H
J
Ø50[1.97]
Ø4.0[0.157]
11.111[0.4374]
5.382[0.2119]
5.504[0.2167]
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
出力軸の形状
F:
テーパーシャフト 1 3/
G:
テーパー 1 : 8, SAE J501
H:
1 1/4 - 18 UNEF 2 面幅: 2 3/16インチ, 締付トルク: 4425 ± 265 lbf.in [500 ± 30 N•m]
4
J:
平行キー, 7/16 x 7/16 x 1 1/4インチ, B.S. 46
22 BC152886483631ja-000503 • March 2016
151-1949.10 A-F
F
A
17[0.70]
19[0.75]
151-1949.10 B-P
19[0.75]
21[0.83]
P
1.4[0.055]
B
1.6[0.063]
41.5[1.634]
41.5[1.614]
151-1949.10 C-H
14[0.55]
12[0.57]
H
C
151-1949.10 D-I
min. 12.7[5.000]
Ø15.72[0.619]
Ø15.60[0.614]
I
D
151-1949.10 E-J
J
Ø12.71[0.500]
Ø12.21[0.481]
2.4[0.094]
2.8[0.110]
E
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
テクニカルデータ
ポートの形状と寸法
A:
G メインポート
F: ISO 228/1 – G 3/
C:
G ドレン/ブレーキ開放ポート
H: ISO 228/1 – G 1/
4
4
B:
P: 1 1/16 – 12 UN
D:
I:
UNF メインポート
UNF ドレンポート
9
/16 – 18 UNF O-ring boss port
E:
UNF ブレーキ開放ポート
7
J:
/16 – 20 UNF O リングボスポート
BC152886483631ja-000503 • March 2016 23
dl
D
D
ri
D
i
D
fi
S
o
L
o
R
min
151-455.10
テクニカルインフォメーション
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法 - 付属部品寸法
TMTU (ベアリングレス) の付属部品寸法
A:
B:
C:
D:
取付コンポーネントの内スプライン
コンポーネントにはモータのカルダンシャフトの外スプラインに噛合う内スプラインが必要です。
材質:
20 MoCr4 （900 N/mm2）以上の引張り強度を持つ、肌焼鋼を使用してください。鋼材の詳細について
は SAE8620 を参照して下さい。
焼入れの仕様：
•
•
ストッププレート（焼入れ）
作動油循環用穴
O リング 125 x 2 mm [0.08 インチ]
ドレン接続
表面硬度: HV = 750 ±50
表面より 0.7 ±0.2 mm 下の硬度: HV = 560
24 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法 - 付属部品寸法
ANS 規格 B92.1 - 1970, class 5
(補正済 m . x = 1; m = 2.1166)
フィレットルードサイドフィット
歯数
ピッチ DP
圧力角
ピッチ円直径
大径
基本外径 (最小)
小径
歯溝の幅 (円弧)
歯厚 (円弧)
歯元の厚さ
オーバーピン径
ピン径
*
焼入れ後の仕上げ寸法
*
mm
[インチ]
z 16
12/24
30˚
D 33.8656 [1.3333]
D
ri
D
fi
D
i
38.4 +0.4/0 [1.5118 +0.0157/0]
37.6 [1.4803]
32.15 +0.04/0 [1.2657 +0.00157/0]
Lo 4.516 ±0.037 [0.1777 ±0.0014]
S
o
R
min.
2.170 [0.0854]
0.5 [0.02]
I 26.9 +0.1/0 [1.059 +0.004/0]
d 4.843 ±0.001 [0.1903 ±0.00004]
BC152886483631ja-000503 • March 2016 25
テクニカルインフォメーション
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
TMTU または取付コンポーネントのドレン接続
必ずドレンラインを設けて下さい。
ドレン配管は下記 2 ヶ所のいずれかに取付けることができます。
•
モータのドレン接続口
•
コンポーネントのドレン接続口
コンポーネントにドレン配管をした場合、モータとコンポーネント間に油が流れるようにして下さい。
停止時にモータ及びコンポーネントからのドレンが溜まらないように、ドレンラインを直接タンクに接
続して下さい。
ドレンラインの最大圧力はコンポーネントとそのシャフトシールによって制限されます。
ブランクシャフト
TMTU 用のブランクシャフトを用意しています。弊社へお問い合わせください。
ブランクシャフトの機械加工後、必ず弊社が推奨する焼入れの仕様に従ってください。(
ントの内スプライン
（24 ページ）)
取付コンポーネ
26 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
TMT の外形寸法
欧州バージョン
4
ボルトフランジ： インロー径
Ø160 mm - PCD径 Ø200 mm
C:
G 3/4 ; 深さ 17 mm [0.67 インチ]
D:
ドレン接続 G 1/4 ; 深さ 12 mm [0.47 インチ]
BC152886483631ja-000503 • March 2016 27
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø160 mm - PCD 径 Ø200 mm
タイプ
TMT 250 191.5 [7.54] 165.0 [6.50] 150.5 [5.93]
TMT 315 200.8 [7.91] 174.3 [6.86] 158.9 [6.26]
TMT400 211.3 [8.32] 184.8 [7.28] 170.3 [6.70]
TMT 470 219.5 [8.64] 193.0 [7.60] 178.5 [7.03]
TMT 500 211.3 [8.32] 184.8 [7.28] 170.3 [6.70]
TMT 630 225.3 [8.87] 198.8 [7.83] 184.3 [7.26]
L L
mm [in] mm [in] mm [in]
1
L
2
28 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4
ボルトフランジ： インロー径
Ø125 mm - PCD径 Ø160 mm
C:
G 3/4 ; 深さ 17 mm [0.67 インチ]
D:
ドレン接続 G 1/4 ; 深さ 12 mm [0.47 インチ]
BC152886483631ja-000503 • March 2016 29
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø125 mm - PCD 径 Ø160 mm
タイプ
TMT 250 200.0 [7.87] 173.5 [6.83] 159.0 [6.26]
TMT 315 209.3 [8.24] 182.8 [7.20] 168.3 [6.63]
TMT400 219.8 [8.65] 193.3 [7.61] 178.8 [7.04]
TMT 470 228.0 [8.98] 201.5 [7.93] 187.0 [7.36]
TMT 500 219.8 [8.65] 193.3 [7.61] 178.8 [7.04]
TMT 630 233.8 [9.20] 207.3 [8.16] 192.8 [7.59]
L L
mm [in] mm [in] mm [in]
1
L
2
30 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
米国バージョン
4
ボルトフランジ： インロー径
Ø5
インチ
, SAE C
取付フランジ
- PCD径 Ø6.37
インチ
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
BC152886483631ja-000503 • March 2016 31
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø5 インチ, SAE C 取付フランジ - PCD 径 Ø6.37 インチ
タイプ
TMT 250 218.7 [8.61] 192.4 [7.57] 177.9 [7.00]
TMT 315 227.9 [8.97] 201.7 [7.94] 187.2 [7.37]
TMT400 238.4 [9.39] 212.2 [8.35] 197.7 [7.78]
TMT 470 246.7 [9.71] 220.4 [8.68] 205.9 [8.11]
TMT 500 238.4 [9.39] 212.2 [8.35] 197.7 [7.78]
TMT 630 252.4 [9.94] 226.2 [8.91] 211.7 [8.33]
L L
mm [in] mm [in] mm [in]
1
L
2
32 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
TMTU の外形寸法
欧州バージョン
ベアリング無し
C:
G 3/4 ; 深さ 17 mm [0.67 インチ]
ベアリング無し
タイプ
TMTU 250 158.5 [6.24] 131.0 [5.16] 117.5 [4.63]
TMTU 315 168.8 [6.65] 141.3 [5.56] 126.8 [4.99]
TMTU 400 178.3 [7.02] 151.8 [5.98] 137.3 [5.41]
TMTU 470 186.5 [7.32] 160.0 [6.26] 145.5 [5.73]
TMTU 500 178.3 [7.02] 151.8 [5.98] 137.3 [5.41]
TMTU 630 192.3 [7.57] 165.8 [6.53] 151.3 [5.96]
L L
mm [in] mm [in] mm [in]
1
L
2
BC152886483631ja-000503 • March 2016 33
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
米国バージョン
ベアリング無し
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
ベアリング無し
タイプ
TMTU 250 158.5 [6.24] 131.0 [5.16] 117.5 [4.63]
TMTU 315 168.8 [6.65] 141.3 [5.56] 126.8 [4.99]
TMTU 400 178.3 [7.02] 151.8 [5.98] 137.3 [5.41]
TMTU 470 186.5 [7.32] 160.0 [6.26] 145.5 [5.73]
TMTU 500 178.3 [7.02] 151.8 [5.98] 137.3 [5.41]
TMTU 630 192.3 [7.57] 165.8 [6.53] 151.3 [5.96]
L L
mm [in] mm [in] mm [in]
34 BC152886483631ja-000503 • March 2016
1
L
2
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
TMT FL の外形寸法
欧州バージョン
4
ボルトフランジ： インロー径
Ø125 mm - PCD径 Ø160 mm
C:
G 3/4; 深さ 17 mm [0.67 インチ]
D:
ドレン接続 G 1/4; 深さ 12 mm [0.47 インチ]
BC152886483631ja-000503 • March 2016 35
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø125 mm - PCD 径 Ø160 mm
タイプ
TMT 250 FL 240.1 [9.45] 213.6 [8.41] 199.1 [7.84]
TMT 315 FL 249.4 [9.82] 222.9 [8.78] 208.4 [8.20]
TMT 400 FL 259.9 [10.23] 233.4 [9.19] 218.9 [8.62]
TMT 470 FL 268.2 [10.56] 241.7 [9.52] 227.2 [8.94]
TMT 500 FL 259.9 [10.23] 233.4 [9.19] 218.9 [8.62]
TMT 630 FL 273.9 [10.78] 247.4 [9.74] 232.9 [9.17]
L L
mm [in] mm [in] mm [in]
1
L
2
36 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4
ボルトフランジ： インロー径
Ø180 mm - PCD径 Ø224 mm
C:
G 3/4; 深さ 17 mm [0.67 インチ]
D:
ドレン接続 G 1/4; 深さ 12 mm [0.47 インチ]
E:
ブレーキ開放ポート G 1/4; 深さ 12 mm [0.47 インチ]
BC152886483631ja-000503 • March 2016 37
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø180 mm - PCD 径 Ø224 mm
タイプ
TMT 250 FL 232.0 [9.13] 205.5 [8.09] 191.0 [7.52]
TMT 315 FL Z241.2 [9.50] 214.7 [8.45] 200.2 [7.88]
TMT 400 FL 251.7 [9.91] 225.2 [8.87] 210.7 [8.30]
TMT470 FL 260.0 [10.24] 233.5 [9.19] 219.0 [8.62]
TMT 500 FL 251.7 [9.91] 225.2 [8.87] 210.7 [8.30]
TMT 630 FL 265.7 [10.46] 239.2 [9.42] 224.7 [8.85]
L L
mm [in] mm [in] mm [in]
1
L
2
38 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
米国バージョン
4
ボルトフランジ： インロー径
Ø5
インチ
, SAE C
取付フランジ
- PCD径 Ø6.37
インチ
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
E:
ブレーキ開放ポート 7/16 - 20 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
BC152886483631ja-000503 • March 2016 39
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø5 インチ, SAE C 取付フランジ - PCD 径 Ø6.37 インチ
タイプ
TMT 250 FL 259.0 [10.20] 232.5 [9.15] 218.0 [8.58]
TMT 315 FL 268.3 [10.56] 241.8 [9.52] 227.3 [8.95]
TMT 400 FL 278.8 [10.98] 252.3 [9.93] 237.8 [9.36]
TMT 470 FL 287.0 [11.30] 260.5 [10.26] 246.0 [9.69]
TMT 500 FL 278.8 [10.98] 252.3 [9.93] 237.8 [9.36]
TMT 630 FL 292.8 [11.53] 266.3 [10.48] 251.8 [9.91]
L L
mm [in] mm [in] mm [in]
1
L
2
40 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4
ボルトフランジ： インロー径
Ø7.08
インチ
- PCD径 Ø8.82
インチ
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
E:
ブレーキ開放ポート7/16 - 20 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
BC152886483631ja-000503 • March 2016 41
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
4 ボルトフランジ： インロー径 Ø7.08 インチ - PCD 径 Ø8.82 インチ
タイプ
TMT 250 FL 232.0 [9.13] 205.5 [8.09] 191.0 [7.52]
TMT 315 FL 241.2 [9.50] 214.7 [8.45] 200.2 [7.88]
TMT 400 FL 251.7 [9.91] 225.2 [8.87] 210.7 [8.30]
TMT470 FL 260.0 [10.24] 233.5 [9.19] 219.0 [8.62]
TMT 500 FL 251.7 [9.91] 225.2 [8.87] 210.7 [8.30]
TMT 630 FL 265.7 [10.46] 239.2 [9.42] 224.7 [8.85]
L L
mm [in] mm [in] mm [in]
1
L
2
42 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法

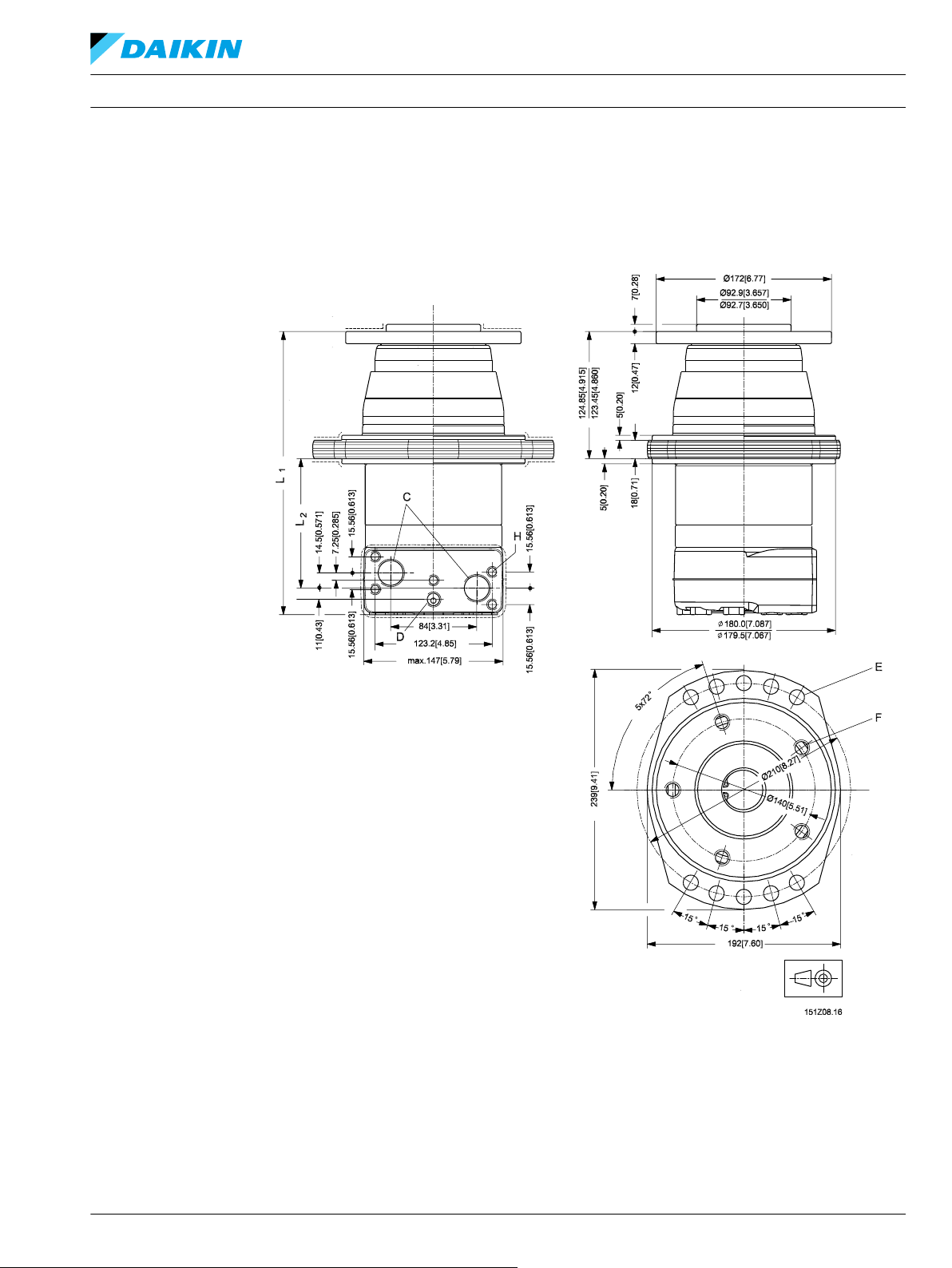

TMTW の外形寸法
欧州バージョン
ホイール： インロー径
Ø180 mm - PCD径 Ø210 mm
C:
D:
E: Ø 14.1
F: 5 x M14 • 1.5
H:
BC152886483631ja-000503 • March 2016 43
G 3/4; 深さ 17 mm [0.67 インチ]
ドレン接続 G 1/4; 深さ 12 mm [0.47 インチ]
M10, 深さ 17 mm [0.67 インチ]
テクニカルインフォメーション
外形寸法
TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
-------
塗装無し
ホイール： インロー径 Ø180 mm - PCD 径 Ø210 mm
タイプ
L
1
L
2
TMTW 250 TMTW 315 TMTW 400 TMTW 470 TMTW 500 TMTW 630
mm 250.1 259.4 269.9 278.1 269.9 283.9
[in] [9.85] [10.21] [10.63] [10.95] [10.63] [11.18]
mm 99.0 108.3 118.8 127.0 118.8 132.8
[in] [3.90] [4.26] [4.68] [5.00] [4.68] [5.23]
米国バージョン
ホイール： インロー径
Ø180 mm - PCD径 Ø210 mm
44 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
E: Ø 14.1
F: 5 x M14 • 1.5
----
塗装無し
ホイール： インロー径 Ø180 mm - PCD 径 Ø210 mm
タイプ
L
1
L
2
TMTW 250 TMTW 315 TMTW 400 TMTW 470 TMTW 500 TMTW 630
mm 250.1 259.4 269.9 278.1 269.9 283.9
[in] [9.85] [10.21] [10.63] [10.95] [10.63] [11.18]
mm 99.0 108.3 118.8 127.0 118.8 132.8
[in] [3.90] [4.26] [4.68] [5.00] [4.68] [5.23]
BC152886483631ja-000503 • March 2016 45
A B
L
232.7[9.16]
148.2[5.83]
22.8[0.90]
84[3.31]
max. 148[5.83]
Ø160.0[6.30]
8[0.32]
94.5[3.72]
23°
8 x 45°
E
Ø194[7.64]
M14, Class 10.9 bolts
30 mm [1.18 inch] thread
engagement
Torque = 160 Nm±10 Nm
L
L
L
3
1
2
Ø159.5[6.28]
[1416 lbf•in±88.5 lbf•in]
151Z43.10
C
D
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
TMTW FL の外形寸法
米国バージョン
ホイール： インロー径
Ø160 mm - PCD径 Ø194 mm
C:
1 1/16 - 12 UN O リングボスポート; 深さ 19 mm [0.75 インチ]
46 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
外形寸法
D:
ドレン接続 9/16 - 18 UNF O リングボスポート; 深さ 12.7 mm [0.5 インチ]
E:
ブレーキ開放ポート; 7/16 - 20 UNF, 深さ 13 mm [0.51 インチ]
ホイール： インロー径 Ø160 mm - PCD 径 Ø194 mm
タイプ
L mm 131.0 140.2 150.7 150.7 164.7
[in] [5.16] [5.52] [5.93] [5.93] [6.48]
L
L
L
mm 86.8 96.0 106.5 106.5 120.5
1
[in] [3.42] [3.78] [4.19] [4.19] [4.74]
mm 101.3 110.5 121.0 121.0 135.0
2
[in] [3.99] 110.8 [4.76] [4.76] [5.31]
mm [4.35] 120.0 130.5 130.5 144.5
3
[in] [4.36] [4.72] [5.14] [5.14] [5.69]
TMTW 250 FL TMTW 315 FL TMTW 400 FL TMTW 500 FL TMTW 630 FL
BC152886483631ja-000503 • March 2016 47
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
モータの重量
TMT, TMTU, TMTW, TMT FL, TMTW FL モータの重量
コード番号 重量
151Z3000 16.1 [35.49]
151Z3001 16.9 [37.26]
151Z3002 17.8 [39.24]
151Z3003 18.5 [40.79]
151Z3004 19.0 [41.89]
151Z3005 19.0 [41.89]
151Z3010 25.2 [55.56]
151Z3011 26.1 [57.54]
151Z3012 27.1 [59.75]
151Z3013 27.8 [61.29]
151Z3014 28.4 [62.61]
151Z3015 28.4 [62.61]
151Z3016 22.5 [49.60]
151Z3017 23.3 [51.37]
151Z3018 24.3 [53.57]
151Z3020 25.2 [55.56]
151Z3021 26.1 [57.54]
151Z3022 27.1 [59.75]
151Z3023 27.8 [61.29]
151Z3024 28.4 [62.61]
151Z3025 28.4 [62.61]
151Z3026 22.5 [49.60]
151Z3027 23.3 [51.37]
151Z3028 24.3 [53.57]
151Z3030 25.2 [55.56]
151Z3031 26.1 [57.54]
151Z3032 27.1 [59.75]
151Z3033 27.8 [61.29]
151Z3034 28.4 [62.61]
151Z3035 28.4 [62.61]
151Z3036 22.5 [49.60]
151Z3037 23.3 [51.37]
151Z3038 24.3 [53.57]
151Z3040 35.3 [77.82]
151Z3041 36.2 [79.81]
151Z3042 37.2 [82.01]
1513Z043 38.0 [83.78]
151Z3044 38.5 [84.88]
151Z3045 38.5 [84.88]
151Z3050 35.3 [77.82]
kg [lb]
48 BC152886483631ja-000503 • March 2016
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
モータの重量
コード番号 重量
151Z3051 36.2 [79.81]
151Z3052 37.2 [82.01]
151Z3053 38.0 [83.78]
151Z3054 38.5 [84.88]
151Z3055 38.5 [84.88]
151Z3060 23.9 [52.69]
151Z3061 24.7 [54.45]
151Z3062 25.7 [56.66]
151Z3063 26.5 [58.42]
151Z3064 27.0 [59.52]
151Z3065 27.0 [59.52]
151Z3070 23.9 [52.69]
151Z3071 24.7 [54.43]
151Z3072 25.7 [56.66]
151Z3073 26.5 [58.42]
151Z3074 27.0 [59.52]
151Z3075 27.0 [59.52]
151Z3080 23.9 [52.69]
151Z3081 24.7 [54.45]
151Z3082 25.7 [56.66]
151Z3083 26.5 [58.42]
151Z3084 27.0 [59.52]
151Z3085 27.0 [59.52]
151Z3090 36.7 [80.91]
151Z3091 37.6 [82.89]
151Z3092 38.6 [85.10]
151Z3093 39.4 [86.86]
151Z3094 39.9 [87.96]
151Z3095 39.9 [87.96]
151Z3100 16.1 [35.49]
151Z3101 16.9 [37.26]
151Z3102 17.8 [39.24]
151Z3103 18.5 [40.79]
151Z3104 19.0 [41.89]
151Z3105 19.0 [41.89]
151Z3110 39.5 [87.08]
151Z3111 40.4 [89.07]
151Z3112 41.4 [91.27]
151Z3113 42.2 [93.03]
151Z3114 42.7 [94.14]
151Z3115 42.7 [94.14]
151Z3120 39.5 [87.08]
kg [lb]
BC152886483631ja-000503 • March 2016 49
テクニカルインフォメーション TMT, TMTU, TMTW, TMT FL, TMTW FL オービタルモータ
モータの重量
コード番号 重量
1513Z121 40.4 [89.07]
151Z3122 41.4 [91.27]
151Z3123 42.2 [93.03]
151Z3124 42.7 [94.14]
151Z3125 42.7 [94.14]
151Z3130 39.5 [87.08]
151Z3131 40.4 [89.07]
151Z3132 41.4 [91.27]
151Z3133 42.2 [93.03]
151Z3134 42.7 [94.14]
151Z3135 42.7 [94.14]
151Z3229 27.6 [60.85]
151Z3230 28.4 [62.61]
151Z3231 29.3 [64.60]
151Z3232 30.0 [66.14]
151Z3233 30.5 [67.24]
151Z3234 30.5 [67.24]
151Z3273 27.6 [60.85]
151Z3274 28.4 [62.61]
151Z3275 29.3 [64.60]
151Z3276 30.0 [66.14]
151Z3277 30.5 [67.24]
151Z3278 30.5 [67.24]
11033926 41.2 [90.83]
11033927 41.2 [90.83]
kg [lb]
50 BC152886483631ja-000503 • March 2016
本 社 〒
566-0044 大阪府摂津市西一津屋1-
１
TEL: 06-6349-7264 FAX: 06-6349-6789
西日本営業
〒
532-0004 大阪府大阪市淀川区西宮原1-5-28 新大
阪テラサキ第3ビル6F
TEL: 06-6395-6090 FAX: 06-6395-8585
東日本営業 〒
101-0044 東京都千代田区鍛冶町
2-7-1
神
田ＩＫビル8F
主な取扱製品：
•
油圧ポンプ
•
油圧モータ
•
ギアポンプ
•
ギアモータ
•
PLUS+1® ソフトウェア
•
コントローラ
•
ディスプレイ
•
ジョイスティック
•
リモートコントロール
•
位置制御およびセンサ
•
PVG 比例弁
•
油圧ステアリング
•
e ステアリング
•
オービタルモータ
•
テレマティクス
ダイキン・ザウアーダンフォスは、世界各地に製造拠点と販売拠点を展開し、世界の車両市
場にシステムソリューションを提供する総合油圧機器メーカーのダンフォスグループととも
に、車両用油圧 システムの専門メーカーとして皆様のベストパートナーを目指しています。
閉回路用ポンプ･モータ、 開回路用ポンプ、 オービタルモータ、 バルブ、 ステアリングコ
ンポーネント、 電子油圧制御機器など、 豊富で広範囲にわたる製品群とシステムを取り揃
え、 農業･建設･ 物流･道路･芝刈･林業･オフハイウエイ環境等、 様々な分野で幅広く使用さ
れています。
また豊富な販売代理店網および認定サービスセンターのネットワークを通して、グローバル
なサービスを提供できる国際企業として高い評価をいただいています。
ダイキン・ザウアーダンフォスは、カタログ・資料およびその他の印刷物あるいは電子資料に生じ得る誤りに対して責任を負うものではありません。また弊社は予告なく製品仕様を変更する権利
を有します。この変更は、すでに合意された仕様の変更を必要とするものでない限り、すでに発注された製品にも適用されます。本資料のすべての商標は該当各社が所有するものです。Danfoss、
Danfoss ロゴタイプ、S-icon、PLUS+1®はダンフォスグループの商標です。Daikin、Daikinロゴはダイキングループの商標です。無断転載を禁じます。
BC152886483631ja-000503 • March 2016 www.danfoss.com
©
Danfoss A/S, 2016
Loading...
