Systemy Grzewcze SpeedUp™

DANFOSS HEATING SOLUTIONS Poradnik

Poradnik Systemy grzewcze SpeedUp™

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

Spis treści

Page

Wstęp SpeedUp™ i SpeedUp Eco™. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Systemy grzewcze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Wersje systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Zalety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Normy i wytyczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Minimalna oporność cieplna izolacji w systemach ogrzewana

podłogowego wg normy EN1264, Część 4 . . . . . . . . . . . . . . . . . . . 5

Elementy systemu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Przegląd Panele SpeedUp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Panele SpeedUp Eco . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Narzędzia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Konstrukcja podłogi Wymagania dotyczące podłoża . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Wymagania dotyczące równości podłoża . . . . . . . . . . . . . . . . . . . 9

Poziomowanie podłoża (zalecenia ﬁrmy Danfoss) . . . . . . . . . . . . . . 9

Separacja rur od warstwy nośnej . . . . . . . . . . . . . . . . . . . . . . . . . 10

Mały ciężar powierzchni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Powierzchnia bez konieczności poziomowania . . . . . . . . . . . . . . . . 10

Konstrukcja podstawowa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Izolacja dodatkowa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Kategorie powierzchni w zależności od obciążenia . . . . . . . . . . . . . 12

Grubość izolacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Minimalna oporność cieplna warstw izolacyjnych (m²K)/

W pod system ogrzewania / chłodzenia podłogi . . . . . . . . . . . . . . . 13

Dźwiękochłonność . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Izolacja obwodowa SpeedUp™ . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Przygotowanie zbiornika na mokrą wylewkę . . . . . . . . . . . . . . . . . 16

Wzór rozmieszczenia rur opracowany przez ﬁrmę Danfoss . . . . . . . . 16

Danfoss composite pipes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Określanie ilości Wzór rozmieszczenia rur opracowany przez ﬁrmę Danfoss . . . . . . . . 17

elementów systemu Określenie ilości elementów systemu SpeedUp™. . . . . . . . . . . . . . . 18

Przykład: Obliczanie elementów systemu SpeedUp™ . . . . . . . . . . . . 18

Określenie ilości elementów systemu SpeedUp Eco™ . . . . . . . . . . . . 19

Przykład: Obliczanie elementów systemu SpeedUp Eco™ . . . . . . . . . 19

Instalowanie Instalowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Wykaz czynności kontrolnych przy instalowaniu

systemu grzewczego SpeedUp™ . . . . . . . . . . . . . . . . . . . . . . . . . 20

Płyta wzmacniająca montaż płytek ceramicznych,

wykaz czynności kontrolnych przed i po jej zainstalowaniu . . . . . . . . 21

Czas montażu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Tabele wydajności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Wstęp

Systemy Grzewcze SpeedUp ™ SpeedUp Eco™

Systemy Grzewcze

Systemy SpeedUp™i SpeedUp Eco™zapewniają suchy montaż i szybko reagujące ogrzewanie podłogowe o małej wysokości konstrukcji, małej wadze oraz szybkim czasie montażu. Wszędzie tam gdzie wymagana jest mała wysokość konstrukcji podłogi lub nie można zastosować wylewki, system SpeedUp™ suchy montaż jest odpowiednią alternatywą. Jest on także przydatny przy wylewkach mokrych, tam gdzie poziom podłogi w podgrzewanych pomieszczeniach musi pozostać taki sam jak w sąsiednim pomieszczeniu nieogrzewanym.

Systemy ogrzewania podłogowego SpeedUp™ to systemy uniwersalne pod względem możliwości stosowania we wszystkich budynkach nowych i starych. Są szczególnie użyteczne do modyﬁkacji konstrukcji budynków przy renowacjach i rozbudowach oraz do montażu suchego i obiektów drewnianych. Poszczególne panele grzewcze mają grubość tylko 30mm i są prefabrykowane. W przeciwieństwie do stali (przewodność cieplna stali 45W/mK) aluminium -pokrywające wszystkie panele grzewcze systemów SpeedUp- jest bardzo dobrym przewodnikiem ciepła (przewodność cieplna aluminium 200W/ mK ) w związku z czym ciepło jest rozprowadzane równomiernie i szybko po całej powierzchni podłogi. Rury w 100% nie przepuszczają powietrza zabezpieczając metalowe części systemu grzewczego przed korozją . Nie są wymagane wymienniki ciepła. Sucha wylewka (20 – 25mm) jak również pokrycia podłóg /drewno, ceramika i laminaty/ są przystosowane do przenoszenia obciążeń. Wszędzie tam gdzie zastosowanie ogrzewania podłogowego stanowi problem ze względu na obciążenie, można użyć płyt przenoszących obciążenie np. płyt wzmacniających ﬁrmy Danfoss o grubości 5mm, dających

System SpeedUp™idealnie nadaje się do rozwiązywania indywidualnych problemów dotyczących ogrzewania.

możliwość układania płytek ceramicznych bezpośrednio na elementach systemu SpeedUp™. W przeciwieństwie do tradycyjnych systemów ogrzewania podłogowego przy systemie SpeedUp™ możemy stosować bardzo cienką warstwę płynnej wylewki, oszczędzając na ilości użytego materiału jak i ciężarze oraz wysokości (wykonanej wylewki ). System bardzo szybko reaguje na zmiany temperatury a reguluje się nim jak włączaniem światła. Dostępność do całego systemu z jednego miejsca . Szybko osiąga wydajność cieplną. Energetycznie wydajny. Bardzo niskie temperatury strumienia przepływu czynią system idealnie pasujący do pomp ciepła i energii słonecznej. Przy pomocy dodatkowych elementów wyposażenia (jak grupy pompowo mieszające, zawory RTB) system może być podłączony do istniejących systemów grzewczych.

Wersje systemu

Zalety

W zależności od typu instalacji , panele systemu produkowane są z różnych materiałów:

• SpeedUp™ z wysoko elastyczną izolacją , EPS 035 DEO 240kPa.

• Szybki czas reakcji

• Ciepło jest dostarczane wtedy, gdy jest potrzebne

• Prefabrykowane i łatwe w montażu panele

• Wysoka wydajność

• Brak konieczności konserwacji

• Czyste i zdrowe ciepłe powietrze

• Szybki suchy montaż bez dodatkowej wilgoci

VGCTA349 © Danfoss 01/2010

• SpeedUp Eco™z ekologiczną izolacją z włókna drzewnego 140kPa, która zmniejsza przepuszczanie dźwięku.

Poradnik Systemy grzewcze SpeedUp™

- Wstęp

Normy i wytyczne

Minimalna oporność termiczna izolacji pod systemami ogrzewania podłogowego z EN1264, część 4

Elementy systemu

Przy projektowaniu i budowie należy przestrzegać odpowiednich przepisów i norm. Dla suchego ogrzewania podłogowego zastosowanie ma norma EN1264. Trzy podstawowe konstrukcje ﬁrmy Danfoss są możliwe do zrealizowania zgodnie z normą EN13813 „Wylewki

Konstrukcja

Oporność cieplna ( R ) ( m²K/W )

*Gdy poziom wód gruntowych jest ≤ 5m wartość tę należy zwiększyć!

Elementy systemu Danfoss SpeedUp™ wykonane są z odpornego na ściskanie polistyrenu EPS DEO 240 Dla uzyskania optymalnego przekazywania ciepła w pomieszczeniu (strefa brzegowa/ ściana zewnętrzna więcej ciepła – obszar wewnętrzny mniej ciepła) panele grzewcze posiadają uformowane kanały do umieszczenia rur i są produkowane dla dwóch rozstawów rur. Strefa brzegowa może być wyłożona panelami – EZ gdzie odległości rur wynoszą 12,5cm a w streﬁe komfortu montuje się panele – CZ o rozstawie rur 25cm. Oba typy paneli mają na powierzchni górnej naklejoną płytę aluminiową z ukształtowanymi kanałami do mocowania rur grzewczych. . Aluminiowe kanały dla rur mają kształt litery omega tak że rury podczas ich montażu łatwo dają się wcisnąć ale nie mogą „wyskoczyć”. Kanały są zawinięte na końcach, aby uniknąć uszkodzenia rury kompozytowej podczas montażu. Panele systemu SpeedUp™mają długość 1m i szerokość 0,5m i są wstępnie ponacinane w odpowiednich miejscach tak że mogą być one odrywane na kolanie bez narzędzi, unikając w ten sposób niepotrzebnych pęknięć ( nie dotyczy to paneli SpeedUp Eco™).

Pomieszczenie ogrzewane poniżej

0.75 1.25 1.25 1.5 2

Poniżej nie ogrzewane pomieszczenie lub ogrzewane sporadycznie lub pomieszczenie na parterze*

w Budownictwie”. Spełniają one wymagania minimalnej grubości izolacji, co do użycia i miejsca w pomieszczeniu. Odnośnie minimalnej oporności cieplnej izolacji pod ogrzewaniem podłogowym patrz norma EN1264 część 4

Temperatura powietrza zewnętrznego Zewnętrzna temperatura powietrza pod konstrukcją

Przyjęta w

projekcie

temperatura

zewnętrzna

Td > 0°C

W ten sposób system może być przystosowany do wymiarów dowolnego pomieszczenia , a nawet najbardziej trudne narożniki mogą być w pełni pokryte. Razem z dwoma różnymi typami paneli system posiada dopasowane 25 centymetrowe panele czołowe, EZ i CZ umożliwiające powrót rury. Panel czołowy CO umożliwia przejście z rozstawu 12,5cm (między rurami) na rozstaw 25 centymetrowy. Panele dla rur zasilających i powrotnych CZ i EZ bez aluminiowych płyt umożliwiają przeprowadzenie zasilania i powrotu przez pomieszczenia nie ogrzewane bez utraty ciepła. Pozostałe powierzchnie lub powierzchnie przed rozdzielaczem wymagają paneli „czystych” BP. Są one także ponacinane. Listwy wspornikowe do wzmocnienia konstrukcji i izolacji dźwiękowej jak również stalowe płyty nośne (wzmocnienie przy rozdzielaczu) oraz grzewcze płyty aluminiowe (do paneli czołowych) uzupełniają całość systemu.

Przyjęta w

projekcie

temperatura

zewnętrzna 0°C

> Td ≥ -5°C

Przyjęta w

projekcie

temperatura

zewnętrzna

–5°C > Td

≥-15°C

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

Systemy Grzewcze SpeedUp

088X0100

SpeedUp Panel Grzewczy CZ Strefa komfortu

088X0101

SpeedUp Panel Grzewczy EZ Strefa brzegowa

- Przegląd

088X0110

Płyta grzewcza ( aluminium )

088X0111

Płyta nośna (Stal)

088X0102

SpeedUp Panel Czołowy CZ Strefa komfortu

088X0103

SpeedUp Panel Czołowy EZ Strefa Brzegowa

088X0104

SpeedUp Panel Czołowy CO Przejściowy (z 12,5 na 25cm)

088X0105

SpeedUp Panel Czysty BP

088X0134

Listwa wspornikowa

088X0135

Progowa listwa wspornikowa

088X0122

Izolacja obwodowa

088X0001

FH rura wielowarstwowa, 200mm, 16 x 2mm

088X0003

FH rura wielowarstwowa, 500m, 16 x 2mm

088X0106

SpeedUp Panel Zasilania i Powrotu CZ

088X0107

SpeedUp Panel Zasilania i Powrotu EZ

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

SpeedUp Eco Panels

- Przegląd

088X0201

SpeedUp Eco Panel Grzewczy CZ Strefa Komfortu

088X0202

SpeedUp Eco Panel Grzewczy EZ Strefa Brzegowa

088X0203

SpeedUp Eco Panel Czołowy CZ Strefa Komfortu

088X0204

SpeedUp Eco Panel Czołowy CO Strefa Brzegowa

088X0209

SpeedUp Eco Panel Zasilania i Powrotu CZ

088X0210

SpeedUp Eco Panel Zasilania i Powrotu EZ

088X0134

Strefa Komfortu

088X0135

Listwa wspornikowa progowa

Błędy w opisie

088X0205

SpeedUp Eco Panel Czołowy CO Przejściowy (a jest brzegowy)

088X0206

SpeedUp Eco Panel Czysty BP

088X0207

SpeedUp Eco Panel Zasilania i Powrotu

088X0208

SpeedUp Eco Panel z Łukami 90°

088X0110

Płyta grzewcza (aluminium)

088X0111

Płyta Nośna ( Stal )

088X0123

Izolacja obwodowa

088X0001

FH rura wielowarstwowa, 200m, 16 x 2mm

088X0003

FH rura wielowarstwowa, 500m, 16 x 2mm

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Przegląd

Narzędzia

Obcinarka do rur 16-20 mm

Nożyce ﬁrmy Danfoss przeznaczone do cięcia rur wielowarstwowych i rur falistych, Przycinania brzegów rur kompozytowych 16 x 2mm/20 x 2,25mm i rur ochronnych ﬁrmy Danfoss.

Obcinarka do rur 16-32 mm

Uniwersalne nożyce do cięcia, przycinania rur kompozytowych o średnicy do 32 x 3mm i szyn montażowych ﬁrmy Danfoss.

Gratownik do rur

Obrabiarka ﬁrmy Danfoss do kalibracji i fazowania rur kompozytowych FH. Po zdjęciu rączki obrabiarkę można zamocować w wiertarce akumulatorowej ( o obrotach < 500 obr/min ). Umożliwia wykonanie wewnętrznych i zewnętrznych faz ułatwiających montaż na rurach o wymiarach 16-20mm.

Sprężyny go wyginania rur 16 mm

Wyginarki do rur ﬁrmy Danfoss umożliwiają kształtowanie promieni do 4 x D. Ułatwiają montaż i zmniejszają naprężenia na złączkach.

Zaciskarka ręczna

Zaciskarka ręczna, z wkładkami szczękowymi, przeznaczona jest do zaciskania złączek na rurach kompozytowych ﬁrmy Danfoss o wymiarach od 16 – 20mm.

SpeedUp™wycinarka termiczna

Wycinarka termiczna ﬁrmy Danfoss wyposażona w nóż z ostrzem pełnym i nóż do wycinania kanałów .Gorące ostrza noży umożliwiają wycinanie kanałów i czyste odcinanie polistyrenowych paneli.

Podajnik do rury

Bęben przeznaczony do nawijania zwojów rury jest niezbędny przy montażu wykonywanym przez jedną osobę . Można na nim nawinąć do 200 metrów rury, jest zwarty w konstrukcji i łatwy do transportu, mieści się w wąskich pomieszczeniach. Dostępny jest zestaw rozbudowujący umożliwiający nawijanie aż do 500 metrów rury.

Głowica frezująca

Głowica frezująca ﬁrmy Danfoss przeznaczona jest do frezowania ścieżek kanałów w „czystych panelach” SpeedUp Eco™

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Wymagania odnośnie podłoża

Tolerancje równości podłoża Dopuszczalne tolerancje

Poziomowanie podłoża (zalecenia ﬁrmy Danfoss)

Przy instalowaniu systemów grzewczych Danfoss SpeedUp™należy spełnić następujące wymagania:

Podłoże na którym będzie instalowany system musi być suche , mocne i wolne od pęknięć jak również wolne od środków czyszczących i kurzu.

Maksymalna różnica w mm na odległości w m

Grupa Dotyczy 0.1 m 1 m 4 m 10 m 15 m

Gotowych podłóg, ale podlegających

bardziej ostrym wymaganiom:

Panele systemu muszą leżeć na powierzchni zupełnie płasko, ponieważ stalowe płyty nośne w instalacjach suchych nie kompensują nierówności. Jeżeli warunki wstępne nie są spełnione należy wykonać odpowiednie prace wyrównujące i poziomujące podłoże zależnie od odchyłek i rodzaju powierzchni (patrz tabela). Wyższa wysokość instalacji / montażu

Drobne nierówności korygować przy pomocy produktów poziomujących dostępnych w hurtowniach budowlanych. Do10 milimetrów poziomowania (na przykład Maxit Floor

4010). Do 20mm wypełniacz (np. Maxit 4160). Główna podłoga nie wykończona (np. Maxitﬂoor 4716).

Dla nierówności powyżej 20mm stosować wylewkę poziomującą (Maxit 446 ), suchy środek jeżeli wilgotność i ciężar nie są ważnymi czynnikami. Główna nie wykończona podłoga ( np. Maxitﬂoor 4716). Kanały serwisowe do 50mm poziomować wykonując wylewkę wielowarstwową

Wgłębienia i naddatki powyżej 30mm poziomować przy pomocy płyty wielowarstwowej z suchej wylewki Fermacell 2E31 (składa się ona z 20 milimetrowej płyty z włókna gipsowego plus 10 milimetrowa izolacja z włókna drzewnego). Wcześniej należy zniwelować mniejsze nierówności.

1 mm 3 mm 9 mm 12 mm 15 mm

z nierównościami lub wieloma kanałami rurowymi może wymagać poziomowania i budowania dodatkowej warstwy z wylewki kładzionej na izolacji. Wylewka zapewni wymaganą równość i wyeliminuje konieczność dalszych pomiarów. Możliwe jest dodanie następnej warstwy izolacji stosując przemysłowe materiały izolacyjne.

Suchą mieszankę poziomująca pomiędzy 10 – 50mm dla małych obiektów przykryć płytą nośną (o grubości 10mm z włókna gipsowego).

Kanały serwisowe (robocze) powyżej 3cm i konstrukcje powyżej 11cm przykryć wylewką wylewaną na izolację.

Nierówność do 3mm nie jest problemem. Cienka izolacja z włókna drzewnego czy bariery przeciwwilgociowe (np. Geﬁtas / ﬁrma Geﬁnex) eliminują ten problem. Nierówności do 10mm mogą być eliminowane przy pomocy mieszanki samopoziomującej. Większe różnice w wysokości można pokonać (wyrównać) przy użyciu wieloskładnikowej (złożonej) suchej mieszanki do poziomowania (np. sucha mieszanka poziomująca ﬁrmy Danfoss). Przed położeniem mieszanki na podłodze zawieszonej powierzchnia do wyrównania powinna być wyłożona aby zapobiec przelatywaniu mieszanki pod podłogę. Z reguły grubość mieszanki poziomującej wynosi od minimum 10mm do maksymalnie 60mm. Zaleca się czytanie informacji podawanych przez producenta. Swobodne/ bezpieczne chodzenie po wykładzinie zapewnia położenie na mieszance płyty wykończeniowej. Położenie dodatkowej izolacji z suchej mieszanki poziomującej ﬁrmy Danfoss eliminuje konieczność montażu tej płyty. Dodatkowa izolacja może być układana bezpośrednio na mieszance poziomującej. Przy instalowaniu płyt suchej wylewki zawsze zalecane jest postępowanie zgodne z informacjami podawanymi przez producenta. Jeżeli w budynku

VGCTA349 © Danfoss 01/2010

występuje zalegająca wilgoć, użycie folii PE (polietylenowej) o grubości 0,2mm zapobiegnie przedostawaniu się wilgoci do budynku. Wielkość zakładki 20cm od brzegu w górę do poziomu podłogi. Podłogi pomiędzy kondygnacjami nie potrzebują izolacji przeciwwilgociowej ponieważ nie ma w nich zalegającej wilgoci. Podłogi zawieszone nie mogą mieć żadnego wyłożenia ponieważ w ten sposób można „zatrzymać” wilgoć i spowodować trwałe szkody . Zgodnie z normą EN 13967 konstrukcje podłóg na poziomach parterowych muszą być zabezpieczone przed przedostaniem się jakiejkolwiek wilgoci do podłogi. Gdy nie ma wykładziny można użyć bitumu lub wykładziny syntetycznej; po jej położeniu podłoga będzie wymagała wypoziomowania. O zastosowaniu odpowiedniego środka decyduje wykonawca. Przy podłogach o zwiększonym narażeniu na wilgoć (albo o zwiększonym działaniu wilgoci) (np. łazienki lub hole wejściowe), płyty z suchej wylewki takie jak Fermacell wymagają grubej powłoki lub uszczelnienia przed położeniem płytek ceramicznych. Dla pomieszczeń z prysznicami i pralni posiadających kratki ściekowe – w obiektach publicznych i przemysłowych – płyty Fermacell nie nadają się. Alternatywą dla pomieszczeń mokrych może być płyta Fermacell Powerpanel SE.

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Separacja rur od warstwy nośnej

Mały ciężar powierzchni

Powierzchnie bez konieczności poziomowania

SpeedUp™jest systemem ogrzewania podłogowego ﬁrmy Danfoss, w którym rury są zintegrowane z panelami systemu i oddzielone od warstwy nośnej.

Stosunkowo mały ciężar wylewki suchej, czyni całą konstrukcję lekką, co jest dużą zaletą jak i koniecznością przy odnawianiu starszych budynków, gdzie podłogi są konstrukcjami o mniejszej nośności.

Płyty wzmacniające ﬁrmy Danfoss zapewniają unikalne rozwiązania dla podłóg bez poziomowania. Przy grubości wynoszącej tylko 5mm Płyta wzmacniająca dla płytek ceramicznych i laminatów zapewnia wystarczającą stabilność co warstwa nośna – zgodnie z wymaganiami normy EN 1991 (Reakcje struktur konstrukcji – Działanie sprężynujące struktur konstrukcji) Płyta wzmacniająca dla dywanów i syntetyków zapewnia taką samą stabilność, ale przy grubości 10mm. Płyty wzmacniające ﬁrmy Danfoss wykonane są z materiałów odzyskiwanych z recyklingu mieszanych z wiórkami aluminium, co zapewnia dobre

Oznacza to, że łączenia płyt nośnych nie muszą być brane pod uwagę przy projektowaniu obwodu grzewczego.

przekazywanie ciepła przez płytę wykończenia podłogi. O ile płyta wzmacniająca dla płytek ceramicznych i Laminatów nie ma całkowicie gładkiej powierzchni o tyle płyta wzmacniająca dla Dywanów i Syntetyków może służyć jako gładka powierzchnia dla wykończeń podłogi jak: dywany, wykładziny dywanowe, linoleum, winyl itp. Gładka powierzchnia może zatem być uzyskana przy grubości tylko 10mm zamiast 20mm lub większej której wymaga wylewka sucha lub mokra. Płyty wzmacniające ﬁrmy Danfoss mogą być stosowane jako zamienniki dla płyt Fermacell 20mm lub 25mm.

Konstrukcja podstawowa

Płyta wzmacniająca ﬁrmy Danfoss daje Ci możliwość uzyskiwania powierzchni podłogowych bez konieczności poziomowania – bez względu na to jaki rodzaj wykończenia podłogi WYBIERZESZ.

Płyta wzmacniająca dla płytek

ceramicznych i laminatów z pł ytkami

Bezpośrednie pokrycie deskami

z drewna

Bezpośrednie pokrycie parkietem

Płyta Wzmacniająca dla dywanów

i syntetyków z np. winylu

Ze względu na materiały składowe i budowę, płyty wzmacniającej ; płyty 20-35mm wylewki suchej, obrobione drewno lub laminaty – systemy stosowane są w budynkach mieszkalnych.

i Polistyrenu spienionego (o gęstości 200kPa). Jeżeli to konieczne płyty nośne muszą być wzmacniane. (patrz tabela na stronie 11)

Płyta wzmacniająca dla dywanów

i syntetyków z dywanem

Płyta Wzmacniająca do płytek

ceramicznych i laminatów z warst wą

tworzywa ( laminatu)

Przy wymaganych wyższych obciążeniach wylewka sucha jest wzmacniana. Jako dodatkowej izolacji pod panele grzewcze (o grubości zależnej od użycia i miejsca w budynku ) można użyć wyciskanej pianki sztywnej

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Izolacja dodatkowa

Maksymalna ilość warstw (szt.) i grubość izolacji

System Grzewczy SpeedUp™

Zastosowania Powierzchnie w domach i pomieszczeniach mieszkalnych (np. pomieszczenia

Powierzchnia nośna

Grubość (mm) 5 10 8 / 5 15 20-22 20 25

EPS DEO 200 kPa WLG 035 (mm) max. 20 max. 20 max. 20 max. 20 max. 40 max. 50 max. 70

Maksymalna ilość warstw (szt.) 1 1 1 1 1 1 2

XPS DEO 300 kPa WLG 035 (mm) max. 30 max. 30 max. 30 max. 30 max. 40 max. 50 max. 70

Maksymalna ilość warstw (szt.) 1 1 1 1 1 2 2

XPS DEO 500 kPa WLG 035 (mm) max. 60 max. 60 max. 60 max. 60 max. 60 max. 70 max. 90

Maksymalna ilość warstw (szt.) 1 1 1 1 2 1 2

Izolacja z włókna drzewnego 150kPa/mm

Maksymalna ilość warstw + 12,5mm płyta wypełniająca pod panelem SpeedUp (szt.)

Poziomowanie przy użyciu suchej mieszaniny poziomującej ﬁrmy Danfoss

* Obciążenie skupione ( punktowe ): powierzchnia prz ynajmniej 20cm; maksymalne odkształcenie < 3mm: przy szczególnie

ciężkich elementach jak akwaria, wanny należy w ykonać poprawki (naddatki ).

/ pokoje w budynkach mieszkalnych; sale w szpitalach, pokoje w hotelach , schroniskach, kuchnie i toalety), powierzchnie biurowe. Obciążenie skupione: 2,0 KN*; Obciążenie rzeczywiste 2,0 kN/m²

Płyta

wzmacniająca

- max. 20 max. 20 max. 20 max. 20 - max. 40

Nie

można

Płyta

dywany

laminatów

dla płytek i

wzmacniająca-

1 ( konieczna ) 1 1

+ 12,5mm płyta nośna

Dodatkowa izolacja > 30mm lub sucha mieszanka poziomująca > 30mm: Zmniejszyć maksymalną dopuszczalną grubość izolacji dodatkowej o poziom grubości mieszanki suchej

Laminat

podłoga

drewniana

Obrobiona

listwach

Deski na

Fermacell

System Grzewczy SpeedUp Eco™

Zastosowania Powierzchnie w domach i pomieszczeniach mieszkalnych (np. pomieszczenia

Powierzchnia nośna

Grubość (mm) 5 10 8 / 5 15 20-22 20 25

Izolacja z włókna drzewnego 150kPa(mm)

Maksymalna ilość warstw + płyta nośna OSB pod SpeedUp

Włókno drzewne > 150kPa (mm) Pavatex Pava board 150 kPa Gutex Thermo wall – gf 200 kPa Glunz Agepan THD 230

Maksymalna ilość warstw plus płyta OSB pod panel SpeedUp

Poziomowanie przy użyciu suchej mieszaniny poziomującej ﬁrmy Danfoss

*Obciążenie skupione / punktowe: Powierzchnia nacisku min. 20cm, maksymalne odkształcenie < 3mm; przy szczególnie ciężkich pozycjach jak akwaria, wanny / baseny ) należy przyjąć poprawki.

/ pokoje w budynkach mieszkalnych; sypialnie i sale w szpitalach, sypialnie w hotelach i schroniskach, kuchnie i toalety), powierzchnie biurowe. Obciążenie skupione: 2,0 KN*; Obciążenie rzeczywiste 2,0 kN/m²

Płyta

wzmacniająca dla

max. 20 max. 20 max. 20 max. 20 max. 40 max. 20

22 mm115 mm115 mm115 mm

max. 20 max. 20 max. 40 max. 40 max. 40 max. 20

22 mm118 mm118 mm115 mm

Nie

można

Płyta

pły tek i

laminatów

dywany

Laminat

wzmacniająca-

Dodatkowa izolacja > 30mm lub sucha mieszanina poziomująca > 30mm: Zmniejszyć maksymalną dopuszczalną grubość mieszaniny suchej.

podłoga

drewniana

Obrobiona

listwach

Deski na

1 1

Fermacell

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Kategorie powierzchni w zależności od obciążenia

Arkusze dotyczące konstrukcji podłóg opracowane przez ﬁrmę Danfoss Podają potwierdzone typy zastosowań w zależności od obciążenia. W zależności od obciążenia

Kategoria

Zastosowanie Przykłady

Powierzchnie w domach

i budynkach mieszkalnych

Powierzchnie

biurowe

Powierzchnie gdzie ludzie mogą się gromadzić ( za wyjątkiem powierzchni

wyszczególnionych w kategoriach A, B, D)

Podłogi 1.5 - 2.0 2.0 - 3.0

Schody

Balkony

Powierzchnie ze stołami, np. powierzchnie w szkołach, kawiarniach, restauracjach, jadalniach, czytelniach, recepcjach.

Powierzchnie z przymocowanymi miejscami do siedzenia np. w kościołach, teatrach lub kinach, sale konferencyjne, sale wykładowe, poczekalnie, poczekalnie kolejowe.

Powierzchnie bez przeszkód dla poruszających się ludzi np. powierzchnie w muzeach, galeriach itp. I powierzchnie w budynkach administracji publicznej, hotelach, szpitalach, podjazdach stacji kolejowych.

Powierzchnie dla realizacji aktywności ﬁzycznej np. sale do tańca, sale gimnastyczne, sceny.

rzeczywistego i punktowego, norma EN 1991 uwzględnia konstrukcje inne aniżeli domy mieszkalne i budynki biurowe.

(obciążenie

rzeczywiste)

kN/m

2.0 - 4.0 2.0 - 4.0

2.5 - 4.0 2.0 - 3.0

2.0 - 3.0 1.5 - 4.5

2.0 - 3.0 3.0 - 4.0

3.0 - 4.0

3.0 - 5.0 4.0 - 7.0

4.5 - 5.0 3.5 - 7.0

(obciążenie

punktowe)

kN

2.5 - 7.0

( uwaga 3 )

Powierzchnie gdzie mogą wystąpić duże tłumy (podatne na tłumy ) np. w budynkach gdzie

Powierzchnie

handlowe (Centra handlowe )

Uwaga 1 : Zależnie od ich przewidywanych zastosowań , powierzchnie najczęściej do kategorii C2, C3, C4 mogą być

Uwaga 2 : Aneks Krajow y może wprowadzać pod-kategorie do kategorii A,B,C1 do C5, D1 i D2.

Uwaga 3 : Zalecane wartości został y zaznaczone. Dla kategorii C2 i D1 zalecaną wartością jest 4,0.

określone jako kategoria C5 decyzją klienta i / lub w oparciu o załąc znik Krajowy.

odbywają się imprezy publiczne jak hale koncertowe, hale sportowe, włącznie ze stanowiskami, tarasy, dojścia i perony kolejowe.

Powierzchnie w sklepach sprzedaży 4.0 - 5.0

Powierzchnie w domach towarowych

5.0 - 7.5 3.5 - 4.5

4.0 - 5.0 3.5 - 7.0

3.5 - 7.0

( uwaga 3 )

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Dane dotyczące izolacji

EPS WLG 035 Włókno drzewne

R-wartość

Grubość

10 mm 1.14 0.76 0.95 0.89 1.06 0.81

20 mm 1.43 0.63 1.15 0.76 1.26 0.70

30 mm 1.71 0.53 1.35 0.66 1.46 0.61

40 mm 2.00 0.46 1.55 0.58 1.66 0.55

50 mm 2.28 0.41

60 mm 2.57 0.36

70 mm 2.86 0.33

80 mm 3.14 0.30

90 mm 3.43 0.28

łącznie

z panelem

SpeedUp

m2K/W W/m2K m2k/W W/m2K m2K/W W/m2K

U-wartość

łącznie

z panelem

SpeedUp

R-wartość

łącznie

z panelem

SpeedUp Eco

U-wartość

łącznie

z panelem

SpeedUp Eco

R-wartość

łącznie

z panelem

SpeedUp

-wartość łącznie

z panelem

SpeedUp

Należy zauważyć że grubość izolacji dodatkowej zależy od izolacji którą umieszcza się pomiędzy podłożem nośnym i panelami SpeedUp, patrz tabele na stronie 11/strona tekstu w oryginale uwaga!/ odnośnie możliwości (obciążalności) nośnych izolacji.

Minimalna oporność cieplna warstw izolacyjnych (mK/W ) pod systemem ogrzewania / chłodzenia podłogi

Poniżej

Pomieszc-

zenie

ogrzewane

Oporność

cieplna

(m²K/W)

*gdy poziom lustra wód gruntowych < 5m pod konstrukcją wsporczą wartość tę należy zwiększ yć.

0.75 1.25 1.25 1.50 2.00

pomieszczenie

nieogrzewane

lub ogrzewane z

przerwami lub

bezpośrednio

na ziemi *

Poniżej temperatura powietrza zewnętrznego

Zewnętrzna

temperatura

projektowa

d ≥ 0°C

Zewnętrzna

temperatura

projektowa

0°C > d ≥ -5°C

Zewnętrzna

temperatura

projektowa

-5°C > d ≥ -15°C

Przy montażu warstwy izolacyjnej, płyty izolacyjne należy łączyć się ze sobą ściśle. Kilka warstw izolacji należy układać schodkowo lub rozmieszczać w taki sposób aby złącza pomiędzy płytami jednej warstwy nie pokrywały się ze złączami warstwy następnej.

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

Dźwiękochłonność

Poprawienie dźwiękochłonności bez podnoszenia wysokości (poziomu) podłogi można zrealizować przy pomocy systemu grzewczego SpeedUp Eco™( izolacja akustyczna do 28 dB ). Inne środki takie jak podwieszany suﬁt w pomieszczeniu poniżej lub użycie uznanych materiałów dźwiękochłonnych takich jak płyty wzmacniające, izolacje z włókna drzewnego lub wełny mineralnej mogą także poprawić izolację akustyczną. Płyta wzmacniająca 15mm jest szczególnie dobrą

dopuszcza się układania miękkich paneli izolacji dźwiękowej pod panelami suchej wylewki. Obliczenia zawsze wykonuje się dla całej podłogi. Wykonanie próby dźwiękochłonności dla domków jednorodzinnych nie jest wymagane ale w przepisach ogólnych zgodnie z normą EN ISO 140-8 i DIN 4109 „ Izolacja dźwiękowa w Przemyśle Budowlanym „ ma zastosowanie. Poniżej w tabelach przedstawiono zmiany dźwiękochłonności przy zastosowaniu systemu SpeedUp™/ dla uderzeń dźwięku

izolacją akustyczną dla podłóg zawieszonych. Nie

Dźwiękochłonność dla różnych konstrukcji podłogi - Tabela 1

Konstrukcja podłogi

Podłoga niewykończona: Wzmocniony beton

Podłoga wykońc zona

Płyt y wylewki Fermacell o grubości 20mm, panel grzewczy SpeedUp 30mm, podłoga (120mm), poniżej podwieszony suﬁt *

Podłoga wykońc zona

Płyt y wylewki Fermacell o grubości 25mm , panel grzewczy SpeedUp 30mm, podłoga 120mm

Podłoga wykońc zona

Płyta wylewki Fermacell 25mm, panel grzewczy SpeedUp 30mm, 20mm wełna mineralna SPT (G22) 20*, podłoga (120mm ), poniżej podwieszony suﬁt*

Podłoga wykońc zona

Płyta wylewki Fermacell 20mm, 30mm panel grzewczy SpeedUp Eco podłoga (160)mm

Finished ﬂoor Podłoga wykońc zona

Wylewka betonowa 45mm ( CT F4 ), panel grzewczy SpeedUp 30mm, izolacja akustyczna 6mm Danfoss, podłoga (120).

15mm łatwy w montażu gotow y materiał na podłogi, 2mm izolacja akustyczna ( korek ) , 30mm panel grzewczy SpeedUp, 30mm Fermacell ( z izolacją z włókna drzewnego ), 20mm dodatkowa izolacja EPS DEO 200kPa, podłoga ( 200mm ).

15mm łatwy w montażu gotow y materiał na podłogi, 2mm izolacja akustyczna ( korek), 30mm panel grzewczy SpeedUp , 30mm Fermacell (z izolacją z włókna dr zewnego ), 20mm dodatkowa izolacja EPS DEO 20 0kPa, podłoga (200mm).

15mm łatwy w montażu gotow y materiał na podłogi, 2mm izolacja akustyczna ( korek ), 30mm panel grzewczy SpeedUp Eco, 15mm pły ta Wzmacniająca, 20mm izolacja dodatkowa EPS DEO 200kPa, podłoga (200mm).

17mm płytki i spoiwo, 5mm płyta Wzmacniająca, 30mm panel grzewczy SpeedUp, 30mm Fermacell (z izolacją z włókien drzewnych), 20mm dodatkowa izolacja XPS 200kPa, podłoga (200 mm).

* Podwieszony suﬁt: 350mm podwieszony stelaż metalowy z 50mm włókna szklanego, 2 x 10mm płyta Fermacell *.* Uwaga: Przy k ładzeniu wełny mineralnej nie chodzić po niej ponieważ zniszczy to naturalną zdolność pochłaniania dźwięku

przez materiał (wełny ).

Wysokość

[mm] [dB] [dB] [dB] [m2K/W]

55 83 14 69 0.86 33

75 70 29 41 1,3 30

50 79 28 51 0.75 34

81 78 27 51 0.87 93

97 76 28 48 1.69 40

97 72 26 46 1.58 45

82 71 21 50 1.4 38

102 75 32 43 1.69 71

Poziom

dźwięku

uderzenia,

podłoga

niewykoń-

czona

L n , w , p

Poprawa

izolacji

akustycznej

83 14 69

70 14 56

Pomierzona

głośność

uderzenia,

podłoga

L n , w , p

R – wartość

izolacji,

( góra

podłogi

niewykończo-

nej) )

0.86 27

Ciężar

[kg/

m2]

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

Dźwiękochłonność w różnych konstrukcjach. - Tabela 2

Konstrukcja podłogi

Podłoga niewykończona: zawieszona podłoga drewniana

Podłoga wykończona

20mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp Eco, 28mm sklejka drewniana, 80, 200mm zawieszona podłoga.

Podłoga wykończona

20mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp, 10mm Fermacell, 20mm wełna mineralna SPT/b 22/20**, 28mm karton makulatorowy, 100/200mm zawieszona podłoga z 60mm włókna mineralnego, 30/50 mm Listwy, 10mm podwieszona płyta Fermacell.

Podłoga wykończona

20mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp, 28mm karton makulatorowy, 100/200mm zawieszona podłoga z 60mm włókna mineralnego, 30/50mm listwy, 10mm zawieszona płyta Fermacell.

Podłoga wykończona

25mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp, 10mm Fermacell, 20mm ﬂoor rock GP ( włókno mineralne)**. 30mm elementy konstruk-30mm elementy konstrukcyjne przypominające plaster miodu / wypełnione żwirem, łączenia na pióro i wpust zawieszona podłoga z 100mm włókna mineralnego, 50mm elastyczny ( sprężysty ) pręt, 10mm Fermacell.

Podłoga wykończona

25mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp 10mm Fermacell, 20mm ﬂoor rock GP (ﬂoor rock ) (włókno mineralne)**, 30mm elementy konstrukcyjne przypominające plaster miodu / wypełnione żwirem, łączenia na pióro i wpust, zawieszona podłoga.

Podłoga wykończona

25mm płyta wylewki Fermacell, 30mm panel grzewczy SpeedUp, 10mm Fermacell, 20mm ﬂoor rock GP ( włókno mineralne )**, łączenia na pióro i wpust, zawieszona podłoga.

** Uwaga: Przy kładzeniu wełny mineralnej nie chodzić po niej ponieważ zniszczy to naturalną zdolność pochłaniania

przez wełnę dź więku.

- Konstrukcja podłogi

Wyso-

kość

[mm] [dB] [dB] [dB] [m2K/W] [kg/m2]

108 72 11 61 1.34 47

115 65 20 45 1.51 98

115 94 37 57 1.4 98

Poziom

dźwięku

uderzenia,

podłoga

niewykoń-

czona

L n , w , p

Poprawa

izolacji

akustycz-

nej

Pomie-

rzona

głośność

uderzenia,

podłoga

L n , w , p

– wartość

niewykoń-

78 80 15 65 0.75 34

78 72 9 63 0.86 27

85 94 23 71 1.37 52.5

izolacji,

( góra

podłogi

czonej)

Ciężar

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Konstrukcja podłogi

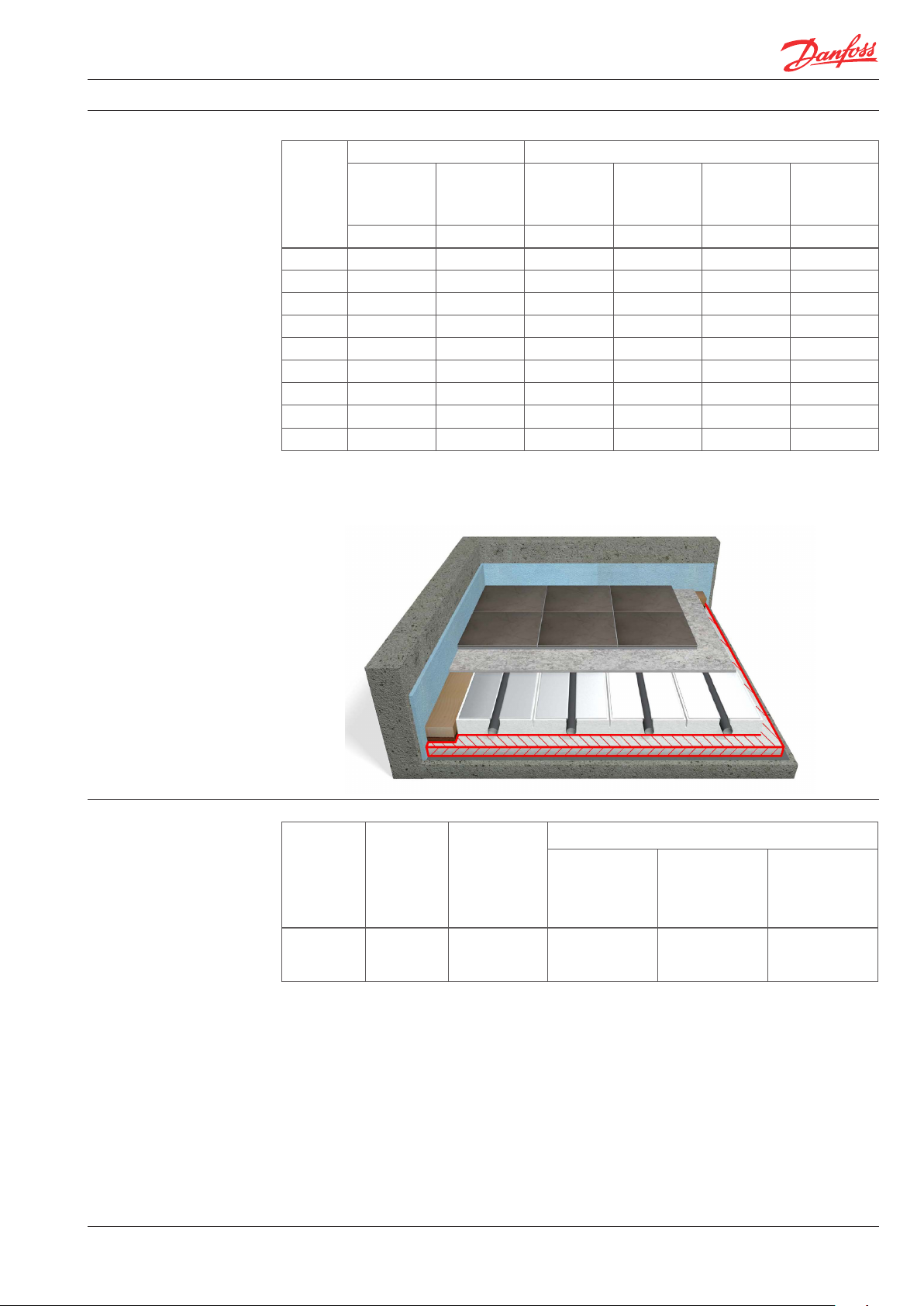

SpeedUp™ izolacja obwodowa

Przygotowanie „zbiornika” na mokrą wylewkę

Izolacja akustyczna i mokra wylewka

Rzeczywiste obciążenie i wysokość wylewki

Izolacja obwodowa systemu SpeedUp składa się z 8mm Pianki – PE (polietylenowej ) o wysokości 100mm. Znajdujący się po obu stronach pasek samoprzylepny umożliwia łatwe mocowanie do

Oba typy izolacji obwodowej są zgodne z normą EN 1264. Mogą być ze sobą ściśnięte do 5mm zapobiega tworzeniu mostków termicznych

(cieplnych ) i akustycznych ściany. Izolacja obwodowa SpeedUp Eco składa się z nawoskowanej tektury falistej o wysokości 140mm.

Przy nakładaniu wylewki mokrej panele grzewcze należy nakryć odpowiednią folią . Zamiast izolacji obwodowej SpeedUp™należy zastosować izolację obwodową Basic. Przy pomocy samo-

izolacji obwodowej do folii systemu. W ten

sposób uzyskujemy zbiornik na wylewkę. Przy

wylewce płynnej położyć folię ( tak by arkusze

folii zachodziły na siebie) i okleić taśmą. przylepnego paska przymocować zakładkę

Materiał z jakiego wykonane są panele grzewcze służy do izolacji termicznej ( EPS 035 DEO 240kPa

Izolacja ta powinna być używana tylko

w połączeniu z wylewką mokrą. ). W przypadku gdy wymagana jest dodatkowa izolacja dźwiękowa, zastosowanie 6mm izolacji akustycznej Danfoss powinno zwiększyć dźwiękochłonność o 27 dB.

Zarówno w systemach grzewczych Basic i SpeedUp™grubość wylewki zależy od tego

gdzie jest stosowana i wymagań pod względem

obciążenia podłogi.

Systemy grzewcze SpeedUp™, normalna grubość w mm dla danej obciążalności.

CTF4 z dodatkiem do wylewek„Screed Additive Normal”

< 2 kN/m

< 3 kN/m

Obciążenie

punktowe

2 kN/m

45 65* 70* 75*

4 kN/m

Obciążenie

punktowe 3

kN/m

5 kN/m

Obciążenie

punktowe

4 kN/m

CAF F4 40 50* 60* 65* CTF5 z dodatkiem do wylewek

„Screed Additive Special”

40* 55* 60* 65*

CAF F5 30** 45* 50* 55*

* Przy izolacji < 40mm poziom w ylewki można zredukować o 5mm. ** Dla wykończenia z kamienia i ceramiki nominalna grubość wylewki wynosi 40mm, zgodnie z normą EN 13813.

Jakkolwiek wielu producentów oferuje w ylewkę, która spełnia te wymagania przy minimalnej grubości 35mm.

Rury kompozytowe Danfoss

Szara rura wielowarstwowa ﬁrmy Danfoss w 100% nie przepuszcza powietrza, jest odporna na temperaturę i bardzo giętka. Składa się ona z rury aluminiowej pokrytej wewnątrz i na zewnątrz warstwami z Polietylenu. Wszystkie te warstwy są trwale ze sobą spojone warstwami kleju. Zgodnie z normą EN ISO 22391 zastosowano Nieusieciowany Polietylen o podwyższonej Oporności Termicznej (PE – RT). Oktanowe łańcuchy boczne budowy cząsteczki polietylenu PE – RT (Polietylen o Podwyższonej Oporności Termicznej) dają efekt podobny do Polietylenu usieciowanego. Przewiduje się żywotność rur kompozytowych Danfoss co najmniej przez 50 lat. pipes.

VGCTA349 © Danfoss 01/2010

1. Wewnętrzna rura z Polietylenu ( PE – RT ) niosąca wodę)

2. Klej łączący

3. Rura aluminiowa

4. PZabezpieczająca rura zewnętrzna z Polietylenu ( PE – RT)

Poradnik Systemy grzewcze SpeedUp™

Określanie ilości elementów systemu

Wzór rozmieszczenia rur opracowany przez ﬁrmę Danfoss

Rury układane są w kształcie meandrów. Strefy brzegowe EZ i strefy komfortu CZ łączą się. Rury zasilania i powrotu przenoszą wodę grzewczą do strefy brzegowej i są instalowane w odległości do 1m. Stosując panel czołowy CO (krzyżujące się kanały ), można uzyskać większe odstępy rur i chłodniejsza woda płynie do strefy komfortu.

Należy zwrócić uwagę, że płyty suchej wylewki mogą być instalowane tam gdzie temperatury zasilania nie przekraczają maksymalnie 50 C. Ważne jest aby nie przekroczyć maksymalnej temperatury powierzchni zalecanej przez producenta wykończenia podłogi.

Manifold

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

Określanie ilości elementów systemu

Określenie ilości elementów Systemu SpeedUp™

Strefa brzegowa i komfortu / pomieszane

Element ( systemu ) Ilość / m²

Panel grzewczy EZ strefa brzegowa 0,30 Panel grzewczy CZ strefa komfortu 1,26 Panel czołowy EZ (1/5), CZ (4/5) 0,24 Panel czysty BP 0,15 Panel zasilania i powrotu EZ 0,05 Panel czołowy CO krzyżujący = Ilość obwodów grzewczych / minus ilość paneli czołowych EZ ) Rura wielowarstwowa 5,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa Listwa wspornikowa 2 na próg i obwód grzewczy

Strefa komfortu (odległość rur 25cm )

Element ( systemu ) Ilość / m²

Panel grzewczy EZ strefa brzegowa Panel grzewczy CZ strefa komfortu 1,46 Panel czołowy CZ 0,24 Panel czysty BP 0,25 Panel zasilania i powrotu EZ 0,05 Rura wielowarstwowa 4,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa listwa wspornikowa 2 na próg i obwód grzewczy

Przykład: Obliczanie ilości elementów systemu SpeedUp™

Strefa brzegowa (odległość rur 12,5cm )

Element ( systemu ) Ilość / m²

Panel grzewczy EZ strefa brzegowa 1,46 Panel grzewczy CZ strefa komfortu Panel czołowy CZ 0,24 Panel czysty BP 0,25 Panel zasilania i powrotu EZ 0,05 Rura wielowarstwowa 8,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa listwa wspornikowa 2 na próg i obwód grzewczy

Obliczanie dla 100m ogrzewania podłogowego ze strefami komfortu – i strefami brzegowymi ( Mix ): EZ 100m² x 0,3 panela/m² = 30 paneli CZ 100m ²x 1,26 panela/m ²= 126 paneli Panele czołowe H/EZ/H/CZ 100m² x 0,24 panela/m² = 24 panele Zespół / EZ : 5 paneli Zespół / CZ : 19 paneli BP 100m² x 0,2 panela / m² = 20 paneli 6 połączonych obwodów grzewczych ( z EZ i CZ ): 6 pojedynczych sztuk CO - Określa się je z zespołu H/EZ ( W systemie Paneli czołowych SpeedUp jeden panel składa się z czterech (4) pojedynczych sztuk ). 6 pojedynczych sztuk odpowiada 1 zespół K/CO: 1,5 panela Nowy zespół H/EZ: 3,5 panela

UWAGA !

Wszystkie obliczenia bazują na średnim zużyciu na m2 i obejmują także powierzchnie nie ogrzewane np. przed rozdzielaczem.

VGCTA349 © Danfoss 01/2010

Wszystkie wartości oparto o obliczenia bez strat.

Poradnik Systemy grzewcze SpeedUp™

Określanie ilości elementów systemu

Określenie ilości elementów Systemu SpeedUp™

Strefa brzegowa i komfortu / pomieszane

Element ( systemu ) Ilość / m²

Panel grzewczy EZ strefa brzegowa, C – C = 125mm (odległość rur)

Panel grzewczy CZ, strefa komfortu C – C = 250mm 1,26 Panel czołowy EZ (1/5) , CZ (4/5) 0,96 Panel czysty BP 0,15 Panel Zasilania i powrotu EZ 0,20 Panel czołowy CO krzyżujący przejścia = Ilość obwodów grzewczych / minus ilość paneli czołowych EZ ) Panel z łukami 90° 0,40 Rura wielowarstwowa 5,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa Listwa wspornikowa 2 na próg i obwód grzewczy

Strefa komfortu (odległość rur 250mm )

System part Ilość / m²

Panel grzewczy EZ strefa brzegowa, C – C = 125mm (odległość rur)

Panel grzewczy CZ, strefa komfortu C – C = 250mm 1,46 Panel czołowy EZ (1/5) , CZ (4/5) 0,96 Panel czysty BP 0,25 Panel zasilania i powrotu EZ 0,20 Panel z łukami 90° 0,20 Rura wielowarstwowa 4,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa listwa wspornikowa 2 na próg i obwód grzewczy

0,30

Przykład: Obliczanie ilości elementów systemu SpeedUp™

Strefa brzegowa (odległość rur 125mm )

System part Ilość / m²

Panel grzewczy EZ strefa brzegowa, C – C = 125mm (odległość rur)

Panel grzewczy CZ, strefa komfortu C – C = 250mm Panel czołowy EZ (1/5) , CZ (4/5) 0,96 Panel czysty BP 0,25 Panel zasilania i powrotu EZ 0,20 Panel z łukami 90° 0,10 Rura wielowarstwowa 8,00 Izolacja obwodowa 1,00 Listwa wspornikowa 1,20 Progowa listwa wspornikowa 2 na próg i obwód grzewczy

Obliczanie dla 100m² ogrzewania podłogowego ze strefami brzegową i komfortu: EZ: 100m ²x 0,3 szt./m² = 30 paneli CZ: 100m² x 1,26 szt./m² = 126 paneli Panele czołowe H/EZ / H/CZ 100m² x 0,96 szt./m ²= 96 sztuk pojedynczych Zespół H/EZ:20 pojedynczych sztuk Zespół H/CZ: 76 pojedynczych sztuk Panel BP 100m² x 0,15 paneli / m² = 15 paneli 100m ²x 0,2 szt. = 20 sztuk 100m² x 0,2 szt. = 20 sztuk 6 połączonych obwodów grzewczych ( z EZ i CZ ): 6 indywidualnych sztuk CO - Określa się je z zespołu H/EZ Nowy zespół H/EZ: 14 indywidualnych sztuk

1,46

UWAGA !

Wszystkie obliczenia oparto o średnie zużycie na m² i obejmują one także powierzchnie nie ogrzewane np. przed rozdzielaczem.

VGCTA349 © Danfoss 01/2010

Wszystkie wartości oparto na obliczeniach nie uwzględniających strat.

Poradnik Systemy grzewcze SpeedUp™

- Montaż

Montaż

Wykaz czynności kontrolnych przy instalowaniu systemu grzewczego SpeedUp™

Warunkiem wstępnym przystąpienia do montażu systemu jest równe i o odpowiedniej obciążalności podłoże. Przed przystąpieniem do montażu systemu grzewczego SpeedUp™należy przejrzeć wykaz czynności kontrolnych.

A Wykończenie wnętrza

A1 Budynek jest otynkowany i ocieplony ,

wykonano wszystkie prace dotyczące otworów / wnęk np. dla rozdzielacza, gołe stropy zostały zamknięte .

A2 Budynek został skutecznie i w odpowiednim

czasie zabezpieczony (uszczelniony) przed wilgocią i wodą zgodnie z ²normami.

A3 Zainstalowano zasilanie i powrót od źródła

ciepła do rozdzielacza, rozdzielacz jest prawidłowo umiejscowiony.

A4 Odgrodzono otwarte przestrzenie i występy

na schody dla przytrzymania wylewki.

A5 Wyraźnie zaznaczono podstawę stopnia

schodów na” ślepej” podłodze

A6 Czy Przy pomocy drewnianych listew

zaznaczono miejsca na brodziki pryszniców i wanien – bez płyt bocznych – do dolnej krawędzi panelu SpeedUp – a listwy zostały przykręcone.

A7 Zaznaczono punkty baz pomiarowych dla

wszystkich rodzajów podłóg.

A8 Zmiany w materiale na podłogi zostały

uzgodnione przez instalatorem i uwzględnione w projekcie podłogi.

A9 Podłoga została w pełni przygotowana :

podłoże jest suche i może przenosić obciążenie i jest gotowe do montażu systemu grzewczego. Dla podłóg z desek na podłożu betonowym gdzie może występować wilgoć należy położyć warstwę ( barierę, przegrodę ) przeciwwilgociową.

A10 Podłoże nośne powinno być przygotowane

z odpowiednią tolerancją ( dokładnością ) (maksymalna różnica wysokości 3mm na 1m długości ) w następujący sposób:

• Równa, ostra podłoga betonowa / podłoga zawieszona.

• Wylewka na izolacji

• Wylewka wielowarstwowa

• Sucha wylewka o ustalonej strukturze

• Danfoss sucha mieszanka poziomująca do 50mm z 10mm płytą z włókna gipsowego lub jej odpowiednik, przykryte kanały dla rur – ( w dodatkowej izolacji ) – o szerokości większej od 10cm muszą być przykryte płytą metalową ( o grubości min. 1mm). W przypadku gdy kanały dla rur posiadają szerokość większą niż 15cm należy użyć specjalnych płyt nośnych ( min. 18mm grubości)

Łącząca izolacja poziomująca jako podłoże nośne, zatwierdzone dla suchych instalacji i wygładzone (minimalna wytrzymałość 0,5 N/mm).

Poniżej zilustrowano chronologiczną kolejność uzyskania równego podłoża do położenia płyt nośnych. Zależnie od nierówności podłogi i istniejącej wysokości zabudowy możliwe są różne rozwiązania (patrz tabela : Poziomowanie podłoża).

A11 Zatwierdzona (uzgodniona ) izolacja

dodatkowa ( maksymalna wysokość i odpowiedni materiał izolacyjny – patrz ulotki dot. konstrukcji)

• Instalowana na budowie

• Dostarczona i zainstalowana A12 Instalowanie / montaż płyt nośnych:

Płyta Wzmacniająca do płytek ceramicznych lub dywanów, gotowa podłoga drewniana, laminaty: Wszystkie prace suche i dekoracyjne zakończone. Nie ma już żadnych prac instalacyjnych wymagających ciężkiego sprzętu.

B. Warunki na budowie

B1 Woda i elektryczność podłączone B2 Miejsce przechowywania materiałów zapewn-

ione

B3 Usuwanie śmieci budowlanych np. opakowań,

gruzu, cegły itd. zabezpieczone (zapewnione)

B4 Podczas montażu ogrzewania nie należy w

tym pomieszczeniu wykonywać żadnych innych prac a wszystkie przestrzenie powinny być uprzątnięte i dostępne.

B5 Po położeniu instalacji, nie wolno chodzić po

powierzchni grzewczej dotąd dopóki nie zostaną położone płyty nośne / wykończona podłoga.

C. Informacja Techniczna

C1 – Zasilanie elektryczne 230V/50Hz jest zainstalowane w szafce rozdzielacza. C2 - Termostaty pokojowe:

• Regulacja bezprzewodowa

• Połączenia przewodowe układu regulacji:

- okablowanie ( 5-cio żyłowy x 1,5 mm ) pomiędzy termostatem pokojowym i rozdzielaczem jest położone.

• Zainstalowano wyłącznik do wyłączania ogrzewania podłogowego.

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Montaż

Wykaz czynności kontrolnych dla płyty Wzmacniającej /układanej pod płytki ceramiczne/ przed i po zainstalowaniu

A. Podłoże

A1 Izolacja obwodowa jest położona dookoła

i widoczna przynajmniej 5cm

A2 Listwa wspornikowa położona dookoła

i przytwierdzona do podłoża w progach drzwi.

A3 Panele grzewcze SpeedUp™wizualnie

poprawnie zamontowane, leżą pewnie – bez załamań / urwań na podłożu.

A4 Panele czołowe i dopasowane panele czyste (

np. w progach) dostępne i izolacja dodatkowa zamocowana do podłoża..

A5 Rozmieszczenie rur Danfoss bez ostrych

narożników i przymocowane. Łuki wygiętych rur są dobrze dopasowane i leżą płasko ( wpuszczone w kanały ).

A6 Istniejąca konstrukcja podłogi jest zgodna

z zaleceniami ﬁrmy Danfoss a panele grze-

wcze zainstalowane Z tolerancją poziomu ( co do równości) ( max 3mm na 1m). A7 Szczeliny dylatacyjne (maksymalny rozmiar powierzchni 60m 2; stosunek do boków , 1:2 ) zostały wyznaczone przez instalatora i przypięte do listew wspornikowych.

Uwaga: Dotąd dopóki nie zostanie położona podłoga zaleca się aby po panelach grzewczych chodził tylko wykwaliﬁkowany personel.

C Uwagi

Ważne jest ciągłe sprawdzanie montażu płyt Wzmacniających. W przypadku gdy płyta Wzmacniająca wydaje się wystawać ( naddawać) może to wskazywać na nierówności podłoża które należy sprawdzić. Ustalić wysokość wystawania (naddania) umieszczając łatę na zamontowanej płycie, położyć obciążnik i pomierzyć spadek przy pomocy klina pomiarowego. C1 Maksymalna nierówność nie powinna

przekraczać 3mm ( na 1m ). Przy płycie Wzmacniającej lekko wypaczonej i łukach rur lekko podniesionych płytki należy układać delikatnie: gdy płytka ceramiczna lekko naciska na płytę Wzmacniającą nie potrzeba nic robić gdy płytka ceramiczna jest zbyt lekka postępować zgodnie z pkt. C2

C2 Dla nierówności poniżej 5mm:

Decyzję podejmuje instalator. Jednakże w tym przypadku należy płytę Wzmacniającą mocować do panelu SpeedUp™przy pomocy ( kleju ) MAPEIECO – FIX.

B. Warunki na budowie

B1 Zaleca się położenie płyt nośnych ( np. 15mm OSB lub 50mm x PS ) aby uniknąć uszkodzeń spowodowanych przez osoby przechodzące.

Czas montażu dla systemów grzewczych SpeedUp™*

Artykuł / Zespół Rozdzielacz bez szafki 55.00 szt. Rozdzielacz z szafką 75.00 szt. Dodatkowa izolacja bezizolacji obwodowej – na warstwę 2.50 m C – C = 125/250mm instalacja – SpeedUp™ 10.00 m C – C =125mm instalacja – SpeedUp™ 12.00 m C – C =250mm instalacja SpeedUp™ 8.00 m C – C =125/250mm instalacja SpeedUp Eco™ 14.00 m C – C =125mm instalacja SpeedUp Eco™ 16.00 m C – C =250mm instalacja SpeedUp Eco™ 12.00 m Płyta Wzmacniająca do płytek 10.00 m Płyta Wzmacniająca do dywanów 15.00 m

*Data 6/2004 – Wartości oparto na wielu latach praktycznego doświadczenia.

Minut na zespół Jednostka

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

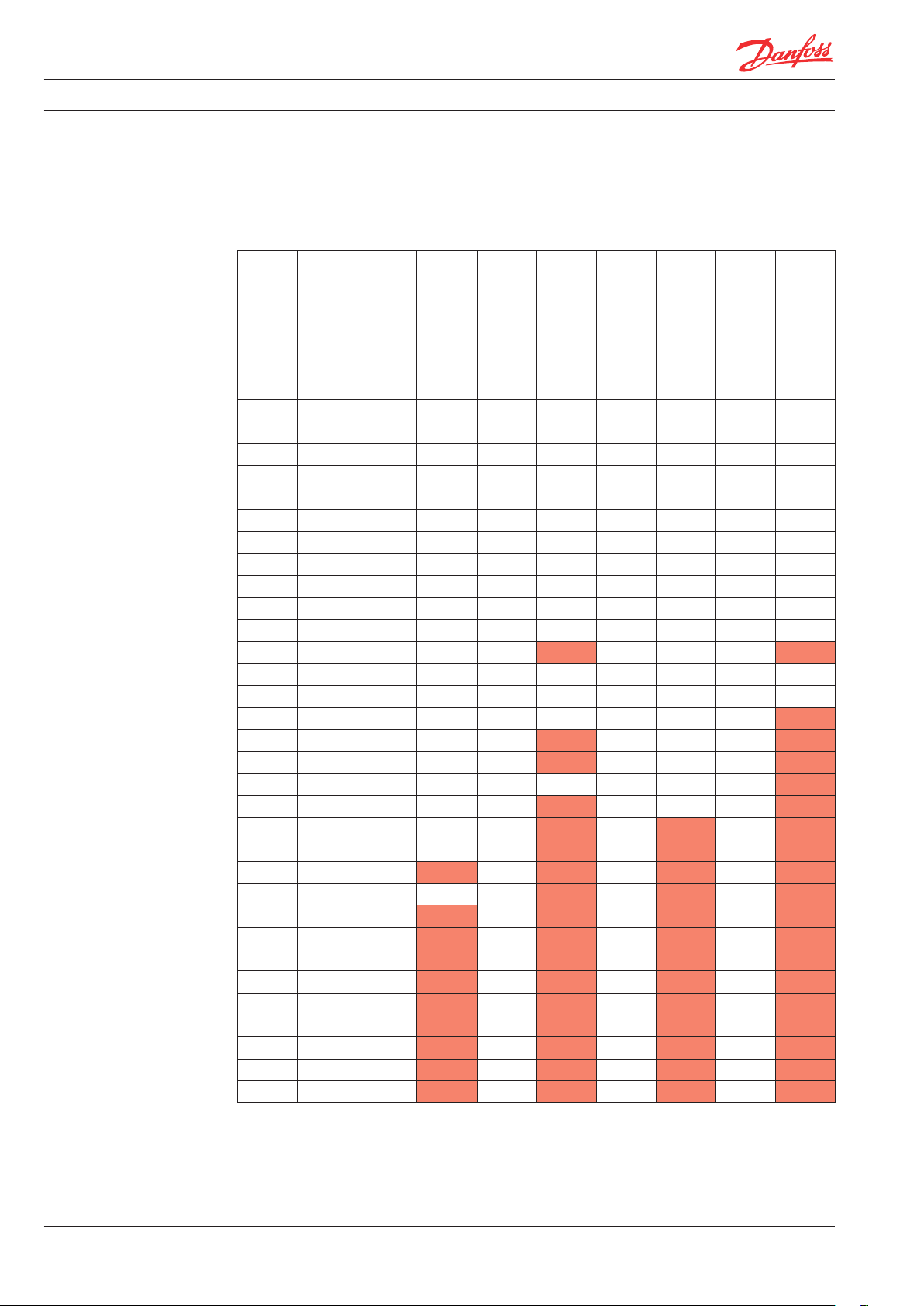

Tabela wydajności system grzewczy Danfoss SpeedUp™

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Płyta Wzmacniająca

5mm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

EZ 12,5cm płytki

na płycie Wzmacniającej

Temp. powierzchni

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 100.6 24.0 75.5 22.0 56.2 20.3 44.4 19.3

30 18 80.1 25.4 60.1 23.7 44.7 22.3 35.4 21.5

30 20 66.3 26.2 49.7 24.8 37.0 23.6 29.3 22.9

30 22 52.4 27.0 39.3 25.8 29.2 24.9 23.1 24.4

30 24 38.2 27.7 28.6 26.9 21.3 26.2 16.8 25.8

35 15 134.7 26.8 101.1 24.1 75.2 21.9 59.5 20.6

35 18 114.3 28.2 85.7 25.8 63.8 24.0 50.5 22.8

35 20 100.6 29.0 75.5 27.0 56.2 25.3 44.4 24.3

35 22 86.9 29.9 65.2 28.1 48.5 26.7 38.4 25.8

35 24 73.2 30.8 54.9 29.2 40.9 28.0 32.3 27.2

40 15 168.7 29.5 126.6 26.1 94.2 23.5 74.5 21.9

40 18 148.3 30.9 111.3 27.9 82.8 25.6 65.5 24.1

40 20 134.7 31.8 101.1 29.1 75.2 26.9 59.5 25.6

40 22 121.1 32.7 90.9 30.2 67.6 28.3 53.5 27.1

40 24 107.5 33.6 80.6 31.4 60.0 29.7 47.4 28.6

45 15 202.7 32.1 152.1 28.2 113.1 25.1 89.5 23.1

45 18 182.3 33.5 136.8 30.0 101.8 27.1 80.5 25.4

45 20 168.7 34.5 126.6 31.1 94.2 28.5 74.5 26.9

45 22 155.1 35.4 116.4 32.3 86.6 29.9 68.5 28.4

45 24 141.5 36.3 106.2 33.5 79.0 31.3 62.5 29.9

50 15 236.6 34.7 177.5 30.2 132.1 26.6 104.5 24.4

50 18 216.2 36.1 162.2 32.0 120.7 28.7 95.5 26.6

50 20 202.7 37.1 152.1 33.2 113.1 30.1 89.5 28.1

50 22 189.1 38.1 141.9 34.4 105.6 31.5 83.5 29.6

50 24 175.5 39.0 131.7 35.6 98.0 32.8 77.5 31.1

55 15 270.5 37.2 202.9 32.1 151.0 28.1 119.4 25.6

55 18 250.2 38.7 187.7 33.9 139.6 30.2 110.5 27.8

55 20 236.6 39.7 177.5 35.2 132.1 31.6 104.5 29.4

55 22 223.0 40.7 167.3 36.4 124.5 33.0 98.5 30.9

55 24 209.5 41.6 157.1 37.6 116.9 34.4 92.5 32.4

5mm

CZ 25cm płytki

na płycie Wzmacniającej

Temperatura powierzchni

10mm

Temperatura

powierzchni

EZ 12,5cm dywan na

płycie Wzmacniającej

CZ 25cm dywan

na płycie Wzmacniającej

10mm

Temp. powierzchni

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Wartości wydajności uwzględniają położenie izolacji akustycznej z płyt korkowych o grubości 2mm

Gotowe elementy drewniane / laminat

14mm

drewno

EZ 12,5cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

Temp. powierzchni

14cm

drewno

CZ 25cm

powierzchni

Temperatura

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 50.5 19.8 40.3 18.9 63.5 21.0 49.9 19.8

30 18 40.2 21.9 32.0 21.2 50.5 22.8 39.7 21.9

30 20 33.3 23.3 26.5 22.7 41.8 24.1 32.9 23.3

30 22 26.3 24.7 21.0 24.2 33.0 25.3 26.0 24.6

30 24 19.2 26.0 15.3 25.6 24.1 26.5 18.9 26.0

35 15 67.6 21.3 53.9 20.1 85.0 22.8 66.8 21.2

35 18 57.4 23.4 45.7 22.4 72.1 24.7 56.7 23.4

35 20 50.5 24.8 40.3 23.9 63.5 26.0 49.9 24.8

35 22 43.6 26.2 34.8 25.4 54.8 27.2 43.1 26.2

35 24 36.7 27.6 29.3 26.9 46.1 28.5 36.3 27.6

40 15 84.7 22.7 67.5 21.3 106.4 24.5 83.7 22.7

40 18 74.5 24.9 59.4 23.6 93.5 26.5 73.6 24.8

40 20 67.6 26.3 53.9 25.1 85.0 27.8 66.8 26.2

40 22 60.8 27.7 48.5 26.7 76.4 29.0 60.1 27.7

40 24 54.0 29.1 43.0 28.2 67.8 30.3 53.3 29.1

45 15 101.8 24.1 81.1 22.4 127.8 26.2 100.6 24.0

45 18 91.5 26.3 73.0 24.8 115.0 28.2 90.5 26.2

45 20 84.7 27.7 67.5 26.3 106.4 29.5 83.7 27.7

45 22 77.9 29.2 62.1 27.8 97.8 30.8 77.0 29.1

45 24 71.1 30.6 56.6 29.4 89.2 32.1 70.2 30.5

50 15 118.8 25.5 94.7 23.6 149.2 27.9 117.4 25.4

50 18 108.6 27.7 86.5 25.9 136.4 29.9 107.3 27.6

50 20 101.8 29.1 81.1 27.4 127.8 31.2 100.6 29.0

50 22 94.9 30.6 75.7 29.0 119.2 32.6 93.8 30.5

50 24 88.1 32.0 70.2 30.5 110.7 33.9 87.1 31.9

55 15 135.8 26.9 108.3 24.7 170.6 29.6 134.2 26.8

55 18 125.6 29.1 100.1 27.0 157.7 31.6 124.1 29.0

55 20 118.8 30.5 94.7 28.6 149.2 32.9 117.4 30.4

55 22 112.0 32.0 89.3 30.1 140.6 34.3 110.7 31.9

55 24 105.2 33.4 83.8 31.7 132.1 35.6 103.9 33.3

8mm

powierzchni

Wzmacniającą

EZ 12,5cm laminat z płytą

Temperatura

Wzmacniającą

CZ 25cm laminat z płytą

8mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

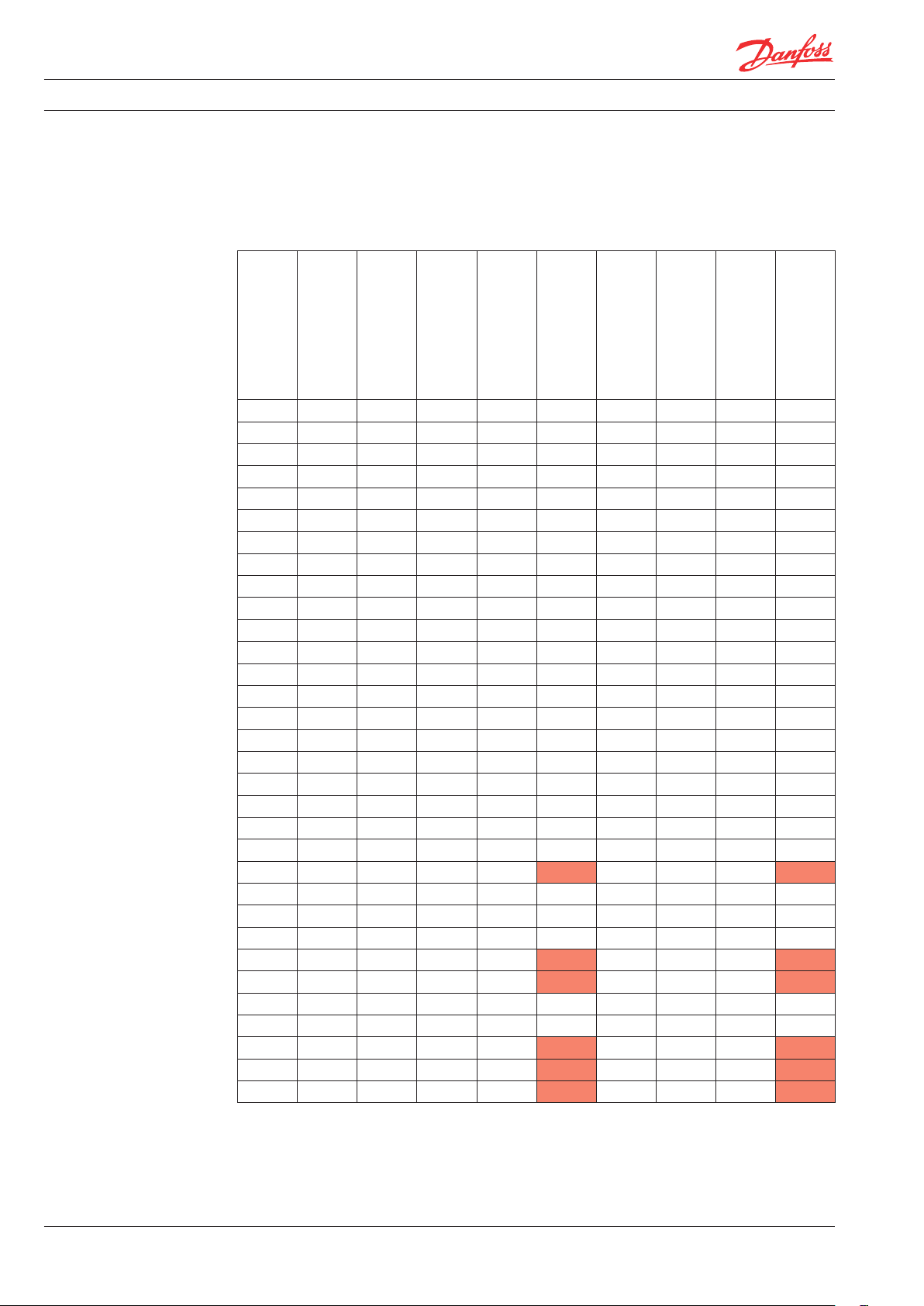

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,00( np. płytki ceramiczne )

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Fermacell

Temp.

20mm

Fermacell

EZ 12,5cm

pomieszczenia

Średnia temp. wody

centralnego ogrzewania

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 74.6 21.9 57.7 20.5 67.5 21.3 52.6 20.0

30 18 59.4 23.6 45.9 22.4 53.7 23.1 41.9 22.1

30 20 49.1 24.7 38.0 23.7 44.4 24.3 34.6 23.4

30 22 38.8 25.8 30.0 25.0 35.1 25.5 27.4 24.8

30 24 28.3 26.9 21.9 26.3 25.6 26.6 19.9 26.1

35 15 99.9 24.0 77.2 22.1 90.3 23.2 70.4 21.5

35 18 84.7 25.7 65.5 24.1 76.6 25.1 59.7 23.6

35 20 74.6 26.9 57.7 25.5 67.5 26.3 52.6 25.0

35 22 64.4 28.0 49.8 26.8 58.3 27.5 45.4 26.4

35 24 54.3 29.2 41.9 28.1 49.1 28.7 38.3 27.8

40 15 125.1 26.0 96.7 23.7 113.1 25.1 88.2 23.0

40 18 110.0 27.8 85.0 25.8 99.4 27.0 77.5 25.1

40 20 99.9 29.0 77.2 27.1 90.3 28.2 70.4 26.5

40 22 89.8 30.2 69.4 28.5 81.2 29.4 63.3 27.9

40 24 79.7 31.3 61.6 29.8 72.0 30.7 56.2 29.3

45 15 150.3 28.0 116.1 25.3 135.9 26.9 106.0 24.5

45 18 135.2 29.8 104.5 27.4 122.2 28.8 95.3 26.6

45 20 125.1 31.0 96.7 28.7 113.1 30.1 88.2 28.0

45 22 115.0 32.2 88.9 30.1 104.0 31.3 81.1 29.4

45 24 104.9 33.4 81.1 31.4 94.9 32.6 74.0 30.8

50 15 175.4 30.0 135.6 26.9 158.6 28.7 123.7 25.9

50 18 160.3 31.8 123.9 28.9 145.0 30.6 113.0 28.1

50 20 150.3 33.0 116.1 30.3 135.9 31.9 106.0 29.5

50 22 140.2 34.2 108.4 31.7 126.8 33.2 98.9 30.9

50 24 130.1 35.4 100.6 33.0 117.7 34.4 91.8 32.3

55 15 200.5 31.9 155.0 28.4 181.4 30.5 141.4 27.3

55 18 185.5 33.8 143.3 30.5 167.7 32.4 130.8 29.5

55 20 175.4 35.0 135.6 31.9 158.6 33.7 123.7 30.9

55 22 165.3 36.2 127.8 33.2 149.5 35.0 116.6 32.3

55 24 155.3 37.4 120.0 34.6 140.4 36.3 109.5 33.8

Temp.

powierzchni

20 mm

CZ 25 cm

Fermacell

powierzchni

Temperatura

25 mm

Fermacell

EZ 1.,5 cm

Surface

CZ 25 cm

temperature

Fermacell

25 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

VGCTA349 © Danfoss 01/2010

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,05( np. płytki ceramiczne )

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Fermacell

20 mm

Fermacell

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

Temperatura

powierzchni

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 57.7 20.5 46.5 19.5 53.2 20.1 43.1 19.2

30 18 45.9 22.4 37.0 21.6 42.3 22.1 34.3 21.4

30 20 38.0 23.7 30.6 23.1 35.0 23.5 28.4 22.9

30 22 30.0 25.0 24.2 24.5 27.7 24.8 22.4 24.3

30 24 21.9 26.3 17.6 25.9 20.2 26.1 16.3 25.7

35 15 77.2 22.1 62.3 20.8 71.2 21.6 57.7 20.5

35 18 65.5 24.1 52.8 23.0 60.4 23.7 48.9 22.7

35 20 57.7 25.5 46.5 24.5 53.2 25.1 43.1 24.2

35 22 49.8 26.8 40.2 25.9 46.0 26.4 37.2 25.7

35 24 41.9 28.1 33.8 27.4 38.7 27.8 31.3 27.1

40 15 96.7 23.7 78.0 22.2 89.2 23.1 72.3 21.7

40 18 85.0 25.8 68.6 24.4 78.4 25.2 63.5 24.0

40 20 77.2 27.1 62.3 25.8 71.2 26.6 57.7 25.5

40 22 69.4 28.5 56.0 27.3 64.0 28.0 51.9 27.0

40 24 61.6 29.8 49.7 28.8 56.8 29.4 46.0 28.4

45 15 116.1 25.3 93.7 23.5 107.2 24.6 86.8 22.9

45 18 104.5 27.4 84.3 25.7 96.4 26.7 78.1 25.2

45 20 96.7 28.7 78.0 27.2 89.2 28.1 72.3 26.7

45 22 88.9 30.1 71.7 28.6 82.0 29.5 66.4 28.2

45 24 81.1 31.4 65.4 30.1 74.8 30.9 60.6 29.7

50 15 135.6 26.9 109.4 24.8 125.1 26.0 101.3 24.1

50 18 123.9 28.9 100.0 27.0 114.3 28.2 92.6 26.4

50 20 116.1 30.3 93.7 28.5 107.2 29.6 86.8 27.9

50 22 108.4 31.7 87.4 30.0 100.0 31.0 81.0 29.4

50 24 100.6 33.0 81.1 31.4 92.8 32.4 75.2 30.9

55 15 155.0 28.4 125.0 26.0 143.0 27.5 115.8 25.3

55 18 143.3 30.5 115.6 28.3 132.3 29.6 107.1 27.6

55 20 135.6 31.9 109.4 29.8 125.1 31.0 101.3 29.1

55 22 127.8 33.2 103.1 31.2 117.9 32.5 95.5 30.6

55 24 120.0 34.6 96.8 32.7 110.7 33.9 89.7 32.2

20 mm

CZ 25 cm

Fermacell

Temperatura

powierzchni

25 mm

Fermacell

EZ 12.5 cm

Temperatura

CZ 25 cm

powierzchni

Fermacell

25 mm

Temperatura

powierzchni

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,10

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Fermacell

20 mm

Fermacell

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

powierzchni

Temperatura

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 47.0 19.5 38.9 18.8 44.0 19.3 36.6 18.6

30 18 37.4 21.7 31.0 21.1 35.0 21.5 29.1 20.9

30 20 30.9 23.1 25.6 22.6 29.0 22.9 24.1 22.5

30 22 24.4 24.5 20.3 24.1 22.9 24.4 19.0 24.0

30 24 17.8 25.9 14.8 25.6 16.7 25.8 13.9 25.5

35 15 62.9 20.9 52.1 20.0 58.9 20.6 48.9 19.7

35 18 53.3 23.1 44.2 22.3 50.0 22.8 41.5 22.0

35 20 47.0 24.5 38.9 23.8 44.0 24.3 36.6 23.6

35 22 40.6 26.0 33.6 25.3 38.0 25.7 31.6 25.2

35 24 34.2 27.4 28.3 26.9 32.0 27.2 26.6 26.7

40 15 78.7 22.2 65.3 21.1 73.8 21.8 61.3 20.8

40 18 69.2 24.4 57.4 23.4 64.8 24.1 53.9 23.1

40 20 62.9 25.9 52.1 25.0 58.9 25.6 48.9 24.7

40 22 56.5 27.4 46.9 26.5 52.9 27.0 44.0 26.3

40 24 50.1 28.8 41.6 28.1 47.0 28.5 39.0 27.8

45 15 94.6 23.6 78.4 22.2 88.6 23.1 73.6 21.8

45 18 85.1 25.8 70.5 24.6 79.7 25.3 66.2 24.2

45 20 78.7 27.2 65.3 26.1 73.8 26.8 61.3 25.8

45 22 72.4 28.7 60.0 27.7 67.8 28.3 56.4 27.3

45 24 66.0 30.2 54.8 29.2 61.9 29.8 51.4 28.9

50 15 110.4 24.8 91.5 23.3 103.4 24.3 86.0 22.8

50 18 100.9 27.1 83.7 25.7 94.5 26.5 78.6 25.2

50 20 94.6 28.6 78.4 27.2 88.6 28.1 73.6 26.8

50 22 88.2 30.0 73.2 28.8 82.7 29.6 68.7 28.4

50 24 81.9 31.5 67.9 30.3 76.7 31.1 63.8 30.0

55 15 126.2 26.1 104.7 24.4 118.2 25.5 98.3 23.9

55 18 116.7 28.4 96.8 26.7 109.4 27.8 90.9 26.2

55 20 110.4 29.8 91.5 28.3 103.4 29.3 86.0 27.8

55 22 104.1 31.3 86.3 29.9 97.5 30.8 81.0 29.4

55 24 97.7 32.8 81.0 31.4 91.6 32.3 76.1 31.0

20 mm

CZ 25 cm

Fermacell

powierzchni

Temperatura

25 mm

Fermacell

EZ 12.5 cm

Temperatura

CZ 25 cm

powierzchni

Fermacell

25 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,15

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Fermacell

20 mm

Fermacell

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

Temperatura

powierzchni

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 39.7 18.9 33.4 18.3 37.6 18.7 31.7 18.2

30 18 31.6 21.2 26.6 20.7 29.9 21.0 25.2 20.6

30 20 26.1 22.7 22.0 22.3 24.8 22.5 20.8 22.2

30 22 20.6 24.1 17.4 23.8 19.6 24.0 16.5 23.7

30 24 15.0 25.6 12.7 25.4 14.3 25.5 12.0 25.3

35 15 53.1 20.1 44.8 19.3 50.3 19.8 42.4 19.1

35 18 45.1 22.4 38.0 21.7 0.0 18.0 35.9 21.5

35 20 39.7 23.9 33.4 23.3 37.6 23.7 31.7 23.2

35 22 34.3 25.4 28.9 24.9 32.5 25.2 27.3 24.8

35 24 28.9 26.9 24.3 26.5 27.3 26.8 23.0 26.4

40 15 66.5 21.2 56.1 20.3 63.0 20.9 53.1 20.1

40 18 58.5 23.5 49.3 22.7 0.0 18.0 46.7 22.5

40 20 53.1 25.1 44.8 24.3 50.3 24.8 42.4 24.1

40 22 47.7 26.6 40.2 25.9 45.2 26.4 38.1 25.7

40 24 42.4 28.1 35.7 27.5 40.1 27.9 33.8 27.4

45 15 79.9 22.3 67.3 21.3 75.7 22.0 63.8 21.0

45 18 71.9 24.7 60.6 23.7 0.0 18.0 57.3 23.4

45 20 66.5 26.2 56.1 25.3 63.0 25.9 53.1 25.1

45 22 61.2 27.8 51.5 26.9 58.0 27.5 48.8 26.7

45 24 55.8 29.3 47.0 28.5 52.9 29.0 44.5 28.3

50 15 93.3 23.4 78.6 22.2 88.4 23.0 74.4 21.9

50 18 85.3 25.8 71.9 24.7 0.0 18.0 68.0 24.3

50 20 79.9 27.3 67.3 26.3 75.7 27.0 63.8 26.0

50 22 74.6 28.9 62.8 27.9 70.7 28.6 59.5 27.6

50 24 69.2 30.4 58.3 29.5 65.6 30.1 55.2 29.2

55 15 106.7 24.5 89.9 23.2 101.1 24.1 85.1 22.8

55 18 98.6 26.9 83.1 25.6 0.0 18.0 78.7 25.2

55 20 93.3 28.4 78.6 27.2 88.4 28.0 74.4 26.9

55 22 87.9 30.0 74.1 28.9 83.3 29.6 70.2 28.5

55 24 82.6 31.6 69.6 30.5 78.3 31.2 65.9 30.2

20 mm

CZ 25 cm

Fermacell

Temperatura

powierzchni

25 mm

Fermacell

EZ 12.5 cm

Temperatura

CZ 25 cm

powierzchni

Fermacell

25 mm

Temperatura

powierzchni

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,00( np. płytki ceramiczne )

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Beton – i wylewka płynna

45 mm

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

wylewka cementowa

powierzchni

Temperatura

45 mm

CZ 25 cm

powierzchni

Temperatura

wylewka cementowa

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 96.6 23.7 74.6 21.9 110.7 24.9 85.1 22.8

30 18 76.9 25.1 59.4 23.6 88.1 26.0 67.8 24.3

30 20 63.6 26.0 49.1 24.7 72.9 26.8 56.1 25.3

30 22 50.3 26.8 38.8 25.8 57.6 27.4 44.3 26.3

30 24 36.6 27.6 28.3 26.9 42.0 28.1 32.3 27.2

35 15 129.3 26.4 99.9 24.0 148.2 27.9 114.0 25.1

35 18 109.7 27.8 84.7 25.7 125.7 29.1 96.7 26.7

35 20 96.6 28.7 74.6 26.9 110.7 29.9 85.1 27.8

35 22 83.4 29.6 64.4 28.0 95.6 30.6 73.6 28.8

35 24 70.3 30.5 54.3 29.2 80.5 31.4 61.9 29.8

40 15 162.0 28.9 125.1 26.0 185.6 30.8 142.8 27.4

40 18 142.4 30.4 110.0 27.8 163.2 32.0 125.5 29.1

40 20 129.3 31.4 99.9 29.0 148.2 32.9 114.0 30.1

40 22 116.2 32.3 89.8 30.2 133.2 33.7 102.5 31.2

40 24 103.1 33.3 79.7 31.3 118.2 34.5 90.9 32.3

45 15 194.5 31.5 150.3 28.0 223.0 33.7 171.5 29.7

45 18 175.0 33.0 135.2 29.8 200.6 34.9 154.3 31.3

45 20 162.0 33.9 125.1 31.0 185.6 35.8 142.8 32.4

45 22 148.9 34.9 115.0 32.2 170.7 36.6 131.3 33.5

45 24 135.9 35.9 104.9 33.4 155.7 37.5 119.8 34.6

50 15 227.1 34.0 175.4 30.0 260.3 36.5 200.2 31.9

50 18 207.6 35.5 160.3 31.8 237.9 37.8 183.0 33.6

50 20 194.5 36.5 150.3 33.0 223.0 38.7 171.5 34.7

50 22 181.5 37.5 140.2 34.2 208.0 39.5 160.0 35.8

50 24 168.5 38.5 130.1 35.4 193.1 40.4 148.5 36.9

55 15 259.7 36.4 200.5 31.9 297.6 39.2 228.9 34.1

55 18 240.1 38.0 185.5 33.8 275.2 40.6 211.7 35.8

55 20 227.1 39.0 175.4 35.0 260.3 41.5 200.2 36.9

55 22 214.1 40.0 165.3 36.2 245.4 42.3 188.7 38.0

55 24 201.1 41.0 155.3 37.4 230.4 43.2 177.2 39.1

35 mm

EZ 12.5 cm

wylewka płynna

Temperatura

CZ 25 cm

powierzchni

wylewka płynna

35 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,05( np. płytki ceramiczne )

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Beton – i wylewka płynna

45 mm

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

wylewka cementowa

powierzchni

Temperatura

45 mm

CZ 25 cm

powierzchni

Temperatura

wylewka cementowa

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 69.8 21.5 56.8 20.4 76.8 22.1 62.6 20.9

30 18 55.6 23.3 45.2 22.4 61.1 23.8 49.8 22.8

30 20 46.0 24.4 37.4 23.7 50.6 24.8 41.2 24.0

30 22 36.3 25.6 29.5 25.0 40.0 25.9 32.6 25.2

30 24 26.5 26.7 21.5 26.2 29.1 26.9 23.7 26.4

35 15 93.5 23.5 76.0 22.0 102.9 24.2 83.8 22.7

35 18 79.3 25.3 64.5 24.0 87.3 25.9 71.1 24.6

35 20 69.8 26.5 56.8 25.4 76.8 27.1 62.6 25.9

35 22 60.3 27.7 49.0 26.7 66.4 28.2 54.0 27.1

35 24 50.8 28.9 41.3 28.0 55.9 29.3 45.5 28.4

40 15 117.1 25.4 95.2 23.6 128.8 26.3 104.9 24.4

40 18 103.0 27.2 83.7 25.7 113.2 28.1 92.2 26.4

40 20 93.5 28.5 76.0 27.0 102.9 29.2 83.8 27.7

40 22 84.1 29.7 68.3 28.4 92.5 30.4 75.3 29.0

40 24 74.6 30.9 60.6 29.7 82.0 31.5 66.8 30.2

45 15 140.7 27.3 114.3 25.2 154.7 28.4 126.0 26.1

45 18 126.5 29.1 102.8 27.2 139.2 30.2 113.3 28.1

45 20 117.1 30.4 95.2 28.6 128.8 31.3 104.9 29.4

45 22 107.7 31.6 87.5 30.0 118.4 32.5 96.4 30.7

45 24 98.2 32.9 79.8 31.3 108.1 33.7 88.0 32.0

50 15 164.2 29.1 133.5 26.7 180.6 30.4 147.1 27.8

50 18 150.1 31.0 122.0 28.8 165.1 32.2 134.4 29.8

50 20 140.7 32.3 114.3 30.2 154.7 33.4 126.0 31.1

50 22 131.2 33.5 106.7 31.5 144.4 34.6 117.6 32.4

50 24 121.8 34.8 99.0 32.9 134.0 35.7 109.1 33.7

55 15 187.8 31.0 152.6 28.2 206.5 32.4 168.2 29.4

55 18 173.6 32.9 141.1 30.3 191.0 34.2 155.5 31.4

55 20 164.2 34.1 133.5 31.7 180.6 35.4 147.1 32.8

55 22 154.8 35.4 125.8 33.1 170.3 36.6 138.7 34.1

55 24 145.4 36.6 118.2 34.5 159.9 37.8 130.2 35.4

35 mm

EZ 12.5 cm

wylewka płynna

Temperatura

CZ 25 cm

powierzchni

wylewka płynna

35 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,10( np. płytki )

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Beton – i wylewka płynna

45 mm

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

wylewka cementowa

powierzchni

Temperatura

45 mm

CZ 25 cm

powierzchni

Temperatura

wylewka cementowa

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 54.8 20.2 45.8 19.4 59.0 20.6 49.5 19.7

30 18 43.6 22.2 36.4 21.6 46.9 22.5 39.4 21.9

30 20 36.1 23.6 30.1 23.0 38.9 23.8 32.6 23.2

30 22 28.5 24.9 23.8 24.4 30.7 25.1 25.7 24.6

30 24 20.8 26.2 17.4 25.8 22.4 26.3 18.8 26.0

35 15 73.4 21.8 61.3 20.8 79.0 22.3 66.3 21.2

35 18 62.3 23.8 52.0 23.0 67.0 24.3 56.2 23.3

35 20 54.8 25.2 45.8 24.4 59.0 25.6 49.5 24.7

35 22 47.4 26.6 39.5 25.9 51.0 26.9 42.8 26.2

35 24 39.9 27.9 33.3 27.3 42.9 28.2 36.0 27.6

40 15 91.9 23.3 76.7 22.1 98.9 23.9 83.0 22.6

40 18 80.8 25.4 67.5 24.3 87.0 25.9 72.9 24.8

40 20 73.4 26.8 61.3 25.8 79.0 27.3 66.3 26.2

40 22 66.0 28.2 55.1 27.2 71.0 28.6 59.6 27.6

40 24 58.6 29.5 48.9 28.7 63.0 29.9 52.8 29.0

45 15 110.4 24.8 92.2 23.4 118.8 25.5 99.7 24.0

45 18 99.3 26.9 82.9 25.6 106.9 27.6 89.7 26.1

45 20 91.9 28.3 76.7 27.1 98.9 28.9 83.0 27.6

45 22 84.5 29.7 70.6 28.6 90.9 30.3 76.3 29.0

45 24 77.1 31.1 64.4 30.0 83.0 31.6 69.6 30.5

50 15 128.9 26.3 107.6 24.6 138.7 27.1 116.4 25.3

50 18 117.8 28.4 98.4 26.9 126.8 29.2 106.3 27.5

50 20 110.4 29.8 92.2 28.4 118.8 30.5 99.7 29.0

50 22 103.0 31.2 86.0 29.8 110.9 31.9 93.0 30.4

50 24 95.6 32.6 79.8 31.3 102.9 33.2 86.3 31.9

55 15 147.4 27.8 123.0 25.9 158.6 28.7 133.0 26.7

55 18 136.3 29.9 113.8 28.1 146.7 30.7 123.0 28.9

55 20 128.9 31.3 107.6 29.6 138.7 32.1 116.4 30.3

55 22 121.5 32.7 101.4 31.1 130.8 33.5 109.7 31.8

55 24 114.1 34.1 95.3 32.6 122.8 34.8 103.0 33.2

35 mm

EZ 12.5 cm

wylewka płynna

Temperatura

CZ 25 cm

powierzchni

wylewka płynna

35 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

- Tabele wydajności

Tabela wydajności system grzewczy Danfoss SpeedUp™

Oporność cieplna wykończonej Powierzchni podłogi: R

m²K/W 0,15

λ,B

Temperatura różnicowa ( σK ) 5 Wydajność cieplna w oparciu o normę EN 1264

Beton – i wylewka płynna

45 mm

EZ 12.5 cm

Średnia temp. wody

centralnego ogrzewania

Temp. pomieszczenia

wylewka cementowa

powierzchni

Temperatura

45 mm

CZ 25 cm

powierzchni

Temperatura

wylewka cementowa

°C °C W/m °C W/m °C W/m °C W/m °C

30 15 45.2 19.4 38.5 18.8 48.0 19.6 41.0 19.0

30 18 35.9 21.5 30.6 21.1 38.2 21.8 32.6 21.3

30 20 29.8 23.0 25.4 22.6 31.6 23.2 27.0 22.7

30 22 23.5 24.4 20.0 24.1 25.0 24.5 21.3 24.2

30 24 17.1 25.8 14.6 25.6 18.2 25.9 15.6 25.7

35 15 60.5 20.7 51.5 19.9 64.3 21.0 54.9 20.2

35 18 51.3 22.9 43.7 22.2 54.5 23.2 46.6 22.5

35 20 45.2 24.4 38.5 23.8 48.0 24.6 41.0 24.0

35 22 39.0 25.8 33.3 25.3 41.5 26.0 35.4 25.5

35 24 32.9 27.3 28.0 26.8 34.9 27.5 29.8 27.0

40 15 75.7 22.0 64.5 21.0 80.5 22.4 68.8 21.4

40 18 66.6 24.2 56.7 23.4 70.8 24.6 60.5 23.7

40 20 60.5 25.7 51.5 24.9 64.3 26.0 54.9 25.2

40 22 54.4 27.2 46.3 26.5 57.8 27.5 49.4 26.7

40 24 48.2 28.6 41.1 28.0 51.3 28.9 43.8 28.2

45 15 91.0 23.3 77.5 22.1 96.7 23.7 82.6 22.6

45 18 81.8 25.5 69.7 24.5 87.0 25.9 74.3 24.9

45 20 75.7 27.0 64.5 26.0 80.5 27.4 68.8 26.4

45 22 69.6 28.5 59.3 27.6 74.0 28.8 63.2 27.9

45 24 63.5 30.0 54.1 29.2 67.5 30.3 57.7 29.5

50 15 106.2 24.5 90.5 23.2 112.9 25.0 96.4 23.7

50 18 97.1 26.8 82.7 25.6 103.1 27.3 88.1 26.0

50 20 91.0 28.3 77.5 27.1 96.7 28.7 82.6 27.6

50 22 84.9 29.8 72.3 28.7 90.2 30.2 77.1 29.1

50 24 78.8 31.2 67.1 30.3 83.7 31.7 71.5 30.6

55 15 121.4 25.7 103.5 24.3 129.0 26.3 110.3 24.8

55 18 112.3 28.0 95.7 26.6 119.3 28.6 102.0 27.2

55 20 106.2 29.5 90.5 28.2 112.9 30.0 96.4 28.7

55 22 100.1 31.0 85.3 29.8 106.4 31.5 90.9 30.3

55 24 94.0 32.5 80.1 31.4 99.9 33.0 85.4 31.8

35 mm

EZ 12.5 cm

wylewka płynna

Temperatura

CZ 25 cm

powierzchni

wylewka płynna

35 mm

powierzchni

Temperatura

Maksymalna temperatura powierzchni podłogi zgodnie z normą EN 1264:

Strefa brzegowa 1.00m. . . . . . 35° C

Strefa komfortu . . . . . . . . . . 29° C

Łazienki . . . . . . . . . . . . . . . 33° C

Poradnik Systemy grzewcze SpeedUp™

Twój Klucz

do Komfortowego Ogrzewania Podłogowego.

Ogrzewanie podłogowe to coś więcej niż rury! Optymalne rozwiązanie ogrzewania podłogowego zapewnia dokładną regulację temperatury, natychmiastowe ciepło, komfort i wydajność energetyczną. Danfoss dostarcza nowoczesne rozwiązania ogrzewania podłogowego.

Firma Danfoss nie pon osi żadnej odpowied zialności za błędy w katalo gach, broszurach i innych materia łach drukowanych. Danfo ss zastr zega sobie prawo do zmiany swoich produ któw bez uprzedzen ia. Odnosi si ę to także do prod uktów już zamów ionych pod warunk iem, że wprowad zone zmiany nie pow odują konieczn ości zmian w uzgod nionych już wyma ganiach technic znych. Wszyst kie ﬁrmowe znak i towarowe wystę pujące w tych mater iałach są własno ścią tych ﬁrm. Na zwa Danfoss i log otyp Danfoss s ą znakami towarow ymi ﬁrmy Danfoss A /S. Wszelkie pr awa zastrzeżo ne.

Pozycja rozwiązań ﬁrmy Danfoss wśród najlepszych i najbardziej zaawansowanych w świecie: łączy lata doświadczenia z rozwojem / postępem i technicznym know – how. Dostarczamy rozwiązania ogrzewania podłogowego, które dają się szybko i łatwo instalować.

Szeroki zakres naszych produktów i ekspertyzy techniczne uczynią ﬁrmę Danfoss twoim jedynym dostawcą, zaoszczędzając ci zarówno czasu jak i kłopotów. Im więcej czasu oszczędzasz na instalowaniu i serwisie tym masz więcej czasu do optymalizacji swoich możliwości biznesowych.

Danfoss Systemy Grzewcze SpeedUp Compendium [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
