Danfoss RAW 5010, RAW 5012 Data sheet [fr]

Fiche technique

Tête thermostatique, type RAW

Application

RAW 5010 RAW 5012 avec bulbe à distance

La gamme RAW est un programme de têtes ther­mostatiques destinées à tous les systèmes de
chauffage central et de chauffage urbain.

Le RAW est un régulateur proportionnel autono­me à faible bande P.

Les têtes thermostatiques RAW sont destinées
aux systèmes de chauffage domestique à 2
tuyaux. Elles se fixent rapidement par encliqueta­ge.

L'élément RAW intègre une protection hors gel
pour garantir une souplesse d'utilisation maxima­le et elle offre également la possibilité de limiter
la plage de température.

La conception du RAW est particulièrement ro­buste grâce aux limites de résistance des deux
butées et aux limites de force de flexion de l'élé­ment qui sont considérablement supérieures aux
exigences de la norme européenne EN 215.

Conforme à la norme EN
215

Coefficient de Variation

Les éléments thermostatiques RAW sont fa­briqués selon les normes les plus exigean­tes et sont conformes à la norme euro­péenne EN 215.

RAW 5010 : Vt = 0,25 K

Temporelle

Commande et spécifica­tions techniques

Danfoss Heating Solutions VDIDD104 © Danfoss 02/2013 1

Type Version Couleur Plage de régla-

RAW 5010 Sonde intégrée RAL 9016 8-28 °C 013G5010
RAW 5012

Bulbe à distance 0-2 m

2

ge

1

N° de code

013G5012

*

10 14 18 22 26 30 °C

*

8 12 16 20 24 28 °C

1

2

3

4

5

. . . . . .

Fiche technique Tête thermostatique, type RAW

1)

Xp= 2K (la vanne se ferme à 2 °C au-dessus de la température ambiante)

2)

Le bulbe à distance est équipé de 2 m de tube capillaire extra fin, enroulé dans le boîtier de l'élé­ment. Une fois l'élément monté, il faut tirer sur le tube capillaire pour l'amener à la longueur souhai­tée.

Réglage de la température

Montage

Le bouton de réglage permet de définir la tempé­rature ambiante souhaitée. L'échelle de tempéra­ture ci-dessus donne l'équivalence entre les gra­duations et la température ambiante. Les valeurs
de température indiquées ne sont données qu'à
titre informatif car la température ambiante obte­nue est souvent influencée par les conditions
d'installation.

Les graduations de température sont conformes
aux normes européennes pour Xp = 2 °C. Cela si-

gnifie que les têtes thermostatiques se ferment
lorsque l'élément détecte une température de 2
°C supérieure à celle indiquée sur l'échelle.

= Protection hors gel

Réglage des limites supérieure et inférieure

Le thermostat comporte deux ergots permettant
de réduire la plage de réglage de la température.
Si 4 doit devenir le réglage max., tournez le ther­mostat jusqu'en position max. (3) et maintenez
l'ergot de droite enfoncé tout en tournant le ther­mostat vers 4 (3), puis relâchez l'ergot. Avec l'er­got de gauche, la limite inférieure de températu­re doit être tournée jusqu'en position min. (4).

Le montage de l'élément sur la vanne est très sim­ple et s'effectue sans outils. Placez l'élément sur la
vanne et exercez une pression jusqu'à ce qu'il

La fixation de la tête est automatique sur la van­ne. Le mécanisme d'emboîtement est actif d'ori­gine et est prêt au montage.

s'emboîte sur la vanne.

2 VDIDD104 © Danfoss 02/2013 Danfoss Heating Solutions

Fiche technique Tête thermostatique, type RAW

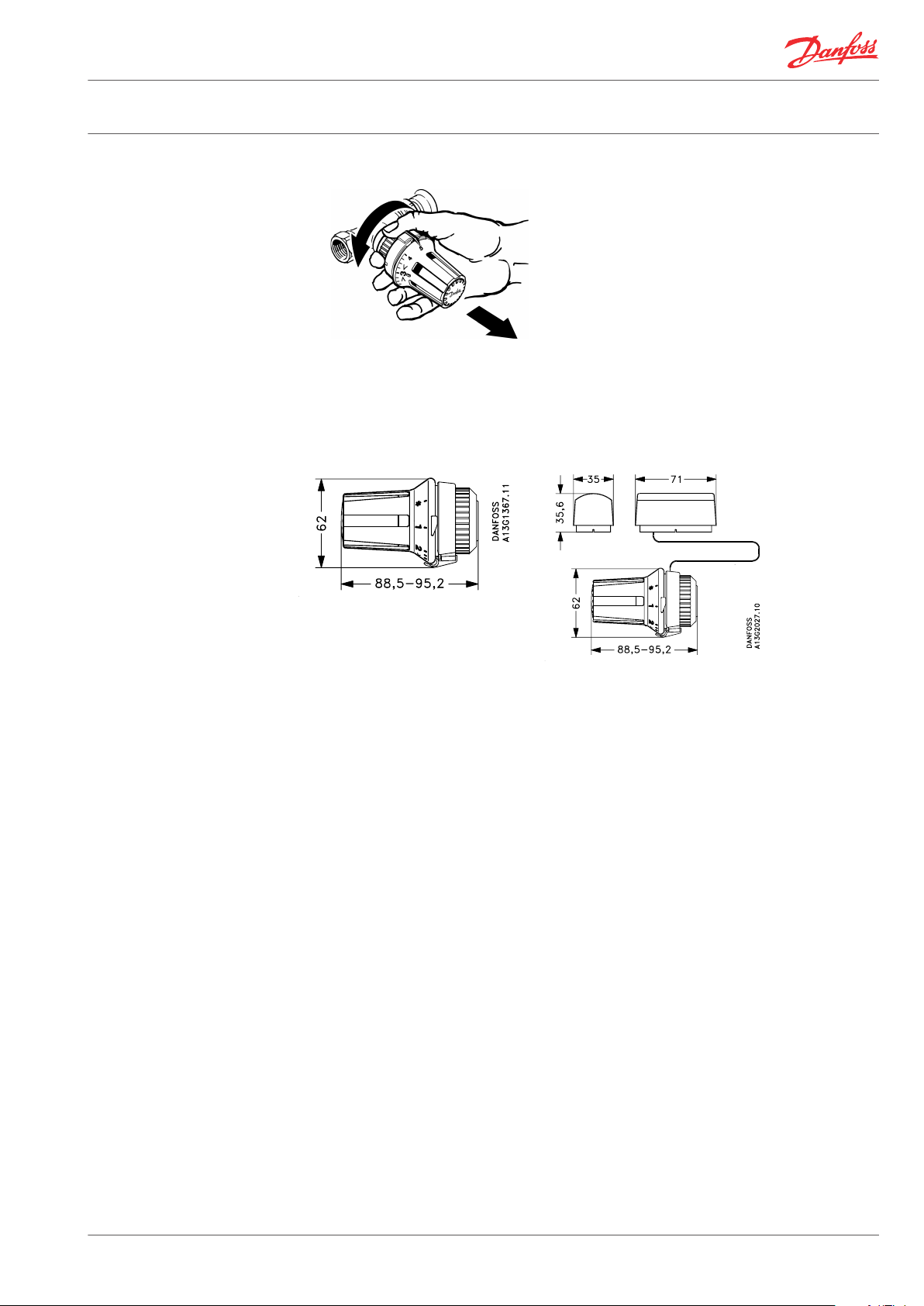

Lors du retrait de l'élément, il convient de tour­ner le dos de la bague pour réactiver le méca­nisme. La procédure de montage de l'élément
est décrite sur l'emballage du produit.

Dimensions

Danfoss Heating Solutions VDIDD104 © Danfoss 02/2013 3
