Danfoss RAW 5010, RAW 5012, RAW 5116 Data sheet [et]
Tehniline andmeleht
Termostaat RAW snepperlukk ühendusega
KEYMARKsertifitseeritud
vastavalt standardile EN 215
Kasutamine
RAW 5010 RAW 5012 RAW 5116
Tellimine ja tehnilised andmed
RAW seerias on laiaulatuslik valik radiaatoritermostaate, mida kasutatakse vesikeskkütte ja –kaugkütte
RAW termostaadid sobivad kasutamiseks kõikide Danfossi RA ventiilidega.
süsteemides.
Varastamisvastane kaitse hoiab ära termostaadi soo-
RAW on vedeliktäitega omajõuline proportsionaalne
regulaator, millel on kitsas P-riba. Viimane kindlustab
konstantse temperatuuri, hea mugavuse ning energia-
vimatu eemaldamise. RA ventiilide tehnilised andmed
koos RAW termostaatidega vastavad Euronormile EN
215.
säästu.
RAW termostaatide valikus on:
– RAW 5010 sisseehitatud andur, külmumiskaitsega.
Võimalusega piirata ja lukustada temperatuuri
seadesuurust. Temperatuuri seadevahemik 8 - 28 °C.
– RAW 5012 kaugandur, külmumiskaitsega. Võimalu-
sega piirata ja lukustada temperatuuri seadesuurust.
Temperatuuri seadevahemik 8 - 28 °C.
– RAW 5116 sisseehitatud andur, külmumiskaitsega.
Võimalusega piirata ja lukustada temperatuuri
seadesuurust. Temperatuuri seadevahemik 16 - 28 °C.
Termostaat RAW
Tüüp Mudel
RAW 5010 Sisseehitatud anduriga 8-28 °C
RAW 5012 Kauganduriga, 0-2 m
RAW 5116 Sisseehitatud anduriga 16-28 °C
1)
Kauganduriga termostaat on varustatud kapillaartoruga, mis on keritud anduri sisemusse. Montaazhi ajal keritakse lahti ainult
vajalik osa kapillaartorust.
2)
Temperatuurid, mis on kindlaks määratud sellega, et Xp = 2 K, st ventiil sulgub temperatuuril, mis ületab toatemperatuuri 2 °C
võrra.
1)
Temperatuuri-
vahemik
2)
8-28 °C
Kood
013G5010
013G5012
013G5116
Lisavarustus
DKCD VDVAL426 © Danfoss 04/2011 1
Toode Kirjeldus Kood

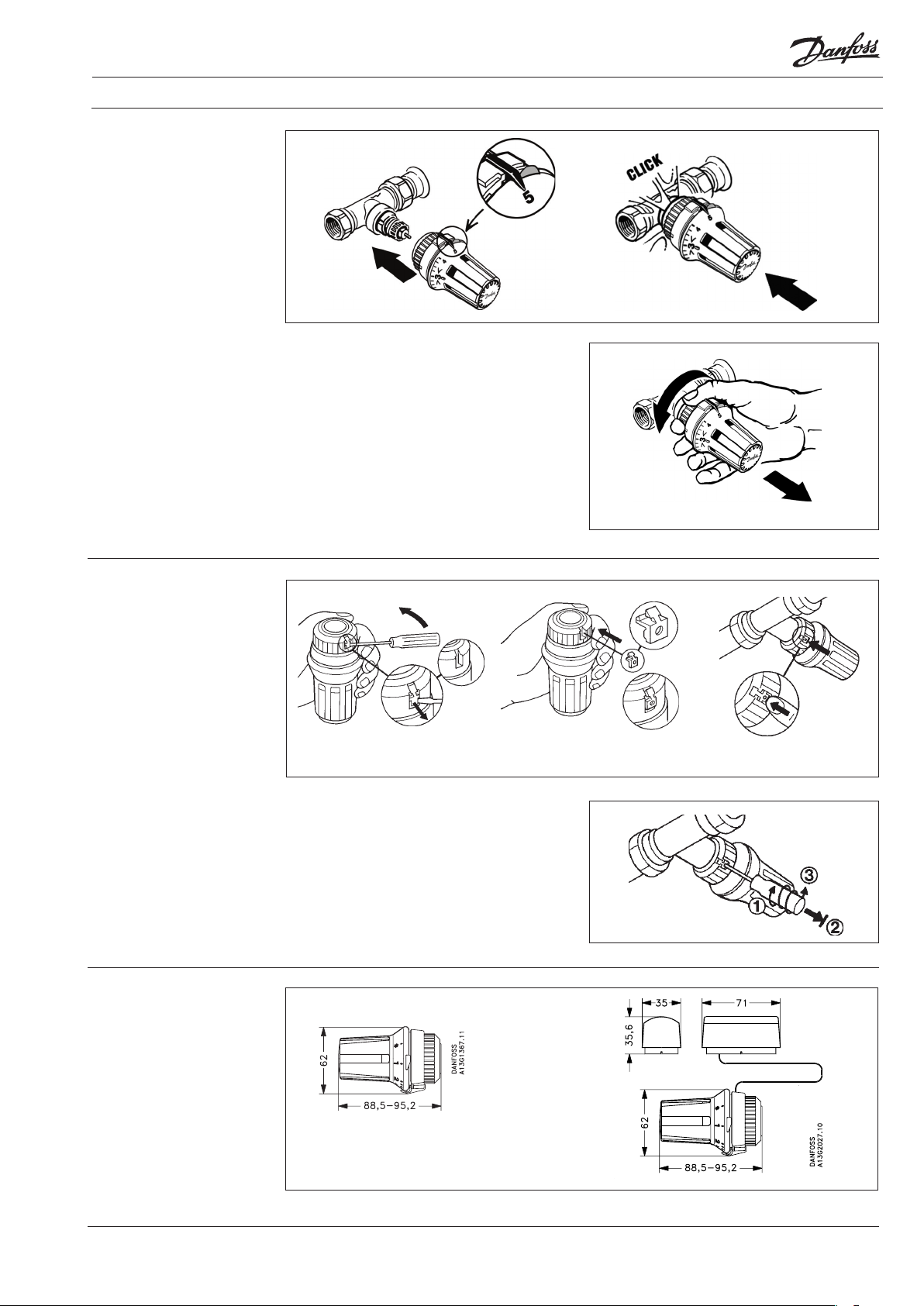

Vargusevastane kaitse
Tööriista komplekt
Lukustustihvtid Lukustustihvte kasutatakse temperatuuriseade fikseerimiseks. Tihvte saab
Nurkne adapter RAW ja RA 2000 termostaatide paigaldamiseks 90° nurgaga
20 tk/pakk 013G5245
Kuuskantvõti ja keermetega kruvikeeraja (vargusevastase kaitse ja
lukustustihvti eemaldamiseks)
eemaldada ainult Danfossi tööriista abil.
radiaatoriventiilidele
013G1236
013G5199
013G1350
Tehniline andmeleht
2 VDVAL426 © Danfoss 04/2011 DKCD
Termostaat RAW snepperlukk ühendusega
Temperatuuri reguleerimisvahemiku seadistamine
Ehitus ja tööpõhimõte
1. Sokkel
2. Sülfoon
3. Seade käepide
4. Seade tähis
5. Piirik
6. „Ennistus“-vedru
7. Täitevedelik
8. Spindel
9. Vastuvedru
10. Kapillaartoru
11. Alusplaat
12. Kaitsekate
Temperatuurivahemikku saab piirata kahe piiriku abil.
Näide:
Ülemise piiri seadmine:
Nt 4 on suurim võimalik temperatuuriseade:
A. Keera termosaat piirasendisse. Hoia piirikut allavajutatult seade tähisest paremal.
B. Keera termostaat kuni seadeni 4 ja vabasta piirik.
Seadistuse muutmise vältimiseks kasutatakse lukustustihvte (kood 013G5199). Tihvte saab eemaldada
ainult spetsiaalse tööriista abil (kood 013G1236).
Sisseehitatud anduriga termostaat Kauganduriga termostaat
Temperatuuri reguleerimine
Termostaadis on kasutatud Danfossi viimast vedeliktäitega sülfooni süsteemi. Danfoss on usaldusväärne
ülemaailmne liider radiaatoritermostaatide tootmises
juba 50 aastat.
Põhineb printsiibil: ümbritseva õhu temperatuuri
alanemine põhjustab ventiili avanemise.
Soovitatava ruumitemperatuuri seadmiseks keeratakse
reguleerimisskaalat. Temperatuuriskaalad näitavad
seost skaala väärtuste ja ruumi temperatuuri vahel.
Näidatud temperatuurid on orienteeruvad, kuna tegelik
ruumitemperatuur sõltub sageli reguleerimistingimustest.
See suurendab soojuskandja juurdevoolu radiaatorisse.
Vastupidi, ümbritseva õhu temperatuuri tõus sulgeb
ventiili. See vähendab soojuskandja voolu radiaatorisse.
* = Külmumiskaitse seadmine Ruumitemperatuuri skaalad,
kui Xp = 2 °C
10 14 18 22 26 30 °C
* 1 2 • • • 3 • • • 4 5
8 12 16 20 24 28 °C
Temperatuuriskaalad on koostatud vastavalt Euroopa
standardile arvestades, et Xp = 2 °C.
See tähendab, et radiaatori termostaat sulgub, kui anduri temperatuur ületab 2 °C võrra temperatuuriskaalal
fikseeritut.
