Danfoss RAW 5010, RAW 5012, RAW 5116 Data sheet [lv]
Tehniskie dati
RAW tipa termostatiskais sensors ar automātiskā aizslēga savienojumu
KEYMARK sertificēts
atbilstoši EN 215
Pielietojums
RAW 5010 RAW 5012 RAW 5116
Pasūtīšana un
specifikācija
RAW sērijā ir plaša radiatoru termostatu programma,
kas paredzēta centrālapkures un privātmāju apkures
Visus RAW termostatiskos sensorus var kombinēt ar
visiem RA vārstu korpusiem.
sistēmās, kurās izmanto ūdeni.
Saslēgšanas uzgrieznis nodrošina vienkāršu, bet stipru
RAW ir ar šķidrumu pildīts automātiskais
proporcionālais kontrolieris ar mazu P-joslu. Tas
nodrošina pastāvīgu temperatūru, augstu komforta
līmeni un efektīvu enerģijas ekonomiju.
sensora savienojumu ar vārsta korpusu. Pretzādzību
aizsardzība nepieļauj nesankcionētu sensora noļemšanu
(skat. Papildierīces). Pēc tehniskajiem datiem RAW vārstu
korpusu un RAW sensoru kombinācijas atbilst
Euronorm EN 215.
RAW sensora programmas klāsts ietver:
RAW 5010 iebūvēts sensors ar aizsardzību pret
sistēmas aizsalšanu. Spēj ierobežot un bloķēt
temperatūru uzstādītajā punktā. Temperatūras

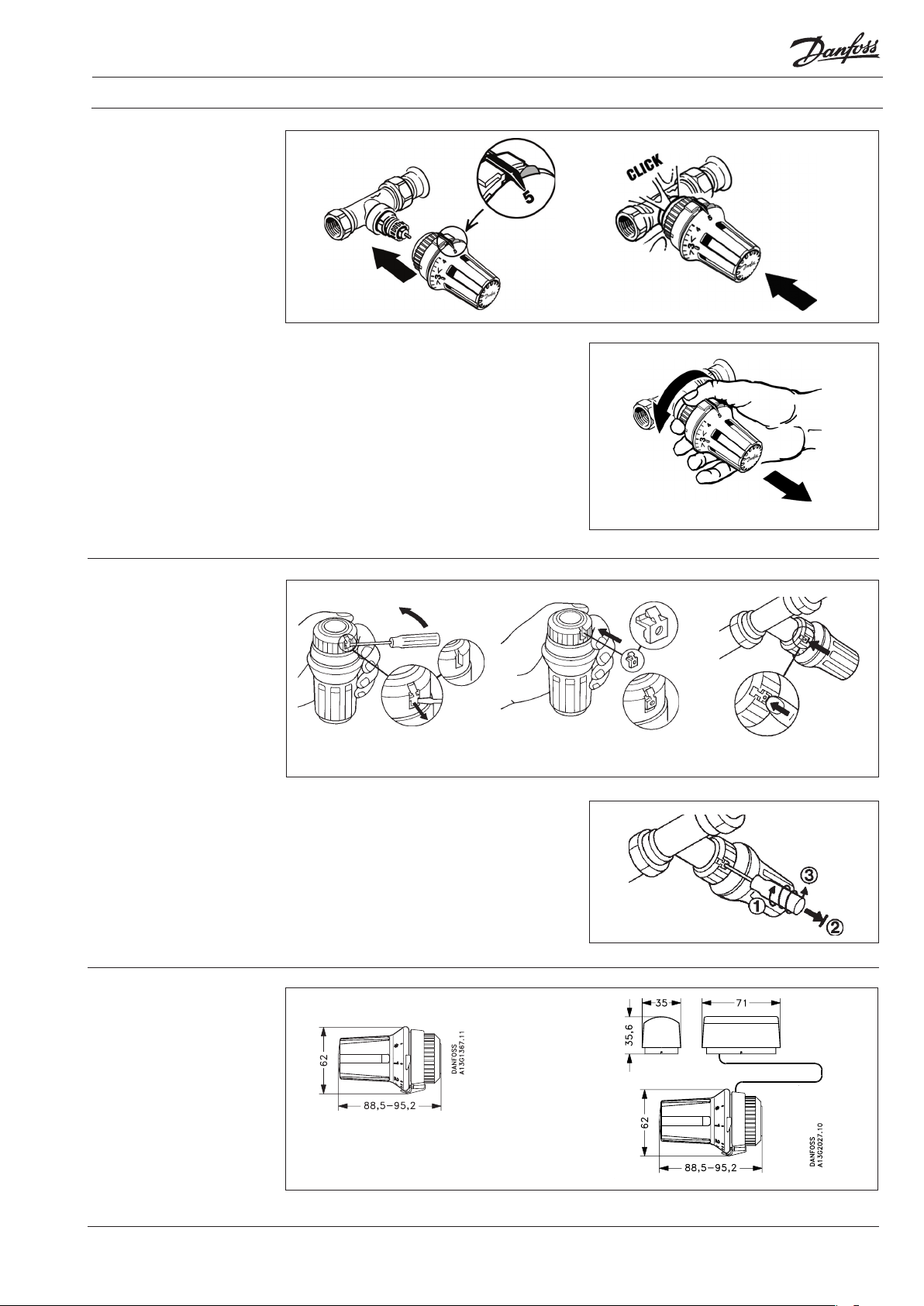

RAW sensora uzstādīšana ir vienkārša un neprasa instru-
mentus. Tikai uzspiediet sensoru uz vārsta līdz noklikšķ
aizslēgs.
diapazons 8 - 28 °C.
RAW 5012 tālvadības sensors ar aizsardzību pret
sistēmas aizsalšanu. Spēj ierobežot un bloķēt
temperatūru uzstādītajā punktā. Temperatūras
diapazons 8 - 28 °C.
RAW 5116 iebūvēts sensors ar aizsardzību pret
sistēmas aizsalšanu. Spēj ierobežot un bloķēt
temperatūru uzstādītajā punktā.
Temperatūras diapazons 16 - 28 °C.
Sensori ar automātiskā aizslēga savienojumu
Tips Modelis
RAW 5010 Iebūvētais sensors
RAW 5116 Iebūvētais sensors (16-28 °C)
RAW 5012 Tālvadības sensors ar kapilāro cauruli 0-2 m
1)
Tālvadības sensors tiek piegādāts ar visām kapilārajām caurulēm, kas ir saritinātas sensora iekšpusē. Montējot sensoru
tiek atritinātas tikai nepieciešamās caurules garums.
2)
Xp = 2 K,t.i., vārsts aizveras pie temperatūras, kas ir par 2 °C augstāka nekā istabas temperatūra.
1)
Temp.
diapazons
8-28 °C
2)
Koda nr.
013G5010
013G5116
013G5012
Piederumi
DKCD VDVAL425 © Danfoss 04/2011 1
Produkts Kodas
Pretzādzību skavas
Instrumentu kom-
plekts
Noslēgšanas skavas Noslēgšanas skavas tiek izmantotas, lai droši saglabātu iestatītās
Leņķa adapteris RAW un RA 2000 sensoru uzstādīšanai 90 ⁰ leņķī uz vārsta 013G1350
20 gab. 013G5245
Seškantes atslēga un skrūvgriezis (pretzādzību un noslēgšanas skavu
noņemšanai)
temperatūras. Tās tiek noņemtas ar speciālu Danfoss instrumentu
013G1236
013G5199
2 VDVAL425 © Danfoss 04/2011 DKCD
Tehniskie dati
RAW tipa termostatiskais sensors ar automātiskā aizslēga savienojumu
Temperatūras kontroles
pielāgošana
Konstrukcija un funkcijas
1. Ligzda
2. Sensora receptori
3. Iestatīšanas rokturis
4. Iestatījuma atzīme
5. Ierobežojuma gredzens
6. Atiestatīšanas atspere
7. Šķidra pildviela
8. Darba vārpsta
9. Atspere
10. Kapilārā caurule
Izmantojot divus gredzenus, iespējams iestatīt
temperatūras robežas.
Augstākās vērtības iestatīšana - piem. 4 kā augstākā
pieejamā temperatūras izvēle:
A. Pagrieziet sensoru līdz maksimālajai pozīcijai.
A. Turiet ierobežojošo gredzenu skalas labajā pusē un ar
pirkstu spiediet bultiņas norādītajā vietā.
B. Pagrieziet sensoru līdz |||| un atbrīvojiet gredzenu.
Lai izvairītos no iestatījumu nobīdēm, tiek izmantotas
noslēgšanas skavas ar kodu 013G5199. Tās iespējams
noņemt tikai ar Danfoss instrumentu - kods 013G1236.
Temperatūras
iestatīšana
Sensors izmanto jaunāko šķidruma pildīto receptoru
sistēmu no Danfoss - pasaules līdera radiatoru termostatu jomā 50 gadu garumā.
Izstrādāts pēc proporcionalitātes principa: temperatūras
kritums izraisa vārsta atvēršanu. Tas palielina karstā
ūdens piegādi radiatoram.
Vajadzīgo istabas temperatūru uzstāda, pagriežot
uzstādīšanas ciparnīcu. Temperatūru skala parāda
attiecības starp vērtībām uz skalas un istabas
temperatūru. Norādītās temperatūras ir tikai
orientējošas, jo iegūto istabas temperatūru bieži
vien ietekmēs montāžas apstākļi.
Tieši tāpat temperatūras pieaugums izraisa vārsta
aizvēršanu un samazina karstā ūdens piegādi radiatoram.
* = Pretsala uzstādīšana
Istabas temperatūras skala Xp = 2 °C
10 14 18 22 26 30 °C
* 1 2 • • • 3 • • • 4 5
8 12 16 20 24 28 °C
Temperatūras skala ir noteikta atbilstoši Eiropas
standartam Xp = 2 °C. Tas nozīmē, ka radiatora
termostati aizveras pie sensora temperatūras,
kas ir par 2 °C augstāka, nekā temperatūras skalā
norādītā.
