Datablad
Termostatisk aktuator RAVI
– til 2-vejs ventiler RAV-/8 (PN 10), VMT-/8 (PN 10), VMA (PN 16)
Beskrivelse
RAVI er en selvvirkende termostatisk
aktuator primært til temperaturregulering
i små varmtvandsbeholdere eller
gennemstrømningsbeholdere.
RAVI kan kombineres med 2-vejs ventiler:
- RAV-/8,
- VMT-/8 og
- VMA
Aktuatoren lukker ved stigende temperatur.
Temperaturregulering er typetestet i henhold til
EN 14 597.
Hoveddata:
• DN 10-25
• kv 0,25-4,0 m3/h
• PN 10
• Indstillingsområde: 43 … 65 °C
• Temperatur:
- Cirkulationsvand/glykolholdigt vand op til
30%:
2 ... 120 °C med RAV-/8, VMT-/8
2 ... 130 °C med VMA-ventiler
• Returløbsmontering
Bestilling
Eksempel:
Temperaturstyring, DN 15,
PN 10; indstillingsområde 43 … 65 °C;
T
130 °C; 2-vejs ventil med udv.
maks.
gevind
- 1x RAVI termomotor, 43 … 65 °C
Best.nr.: 013U 8 008
- 1x VMA DN 15-ventil
Best.nr.: 065F2034
Valgmulighed:
- 1x følerlomme, messing
Best.nr.: 06 5 - 4414
- 1x Svejsenipler
Best.nr.: 003H6908
DEN-SMT/SI
kv 1,6;
RAVI termostatisk aktuator
Billede
1) DIN-teste t. Typegodkend else nr. TR 838
2) Inkl. Rp ½ føl erpakdåse
VD.52.Q8.01 © Dan foss 01/2016
Indstillingsområde
43 … 65 °C 2,0 m 70 °C 013U 8008
Længde på
impulsledning
Maks.
følertemperatur:
Best .nr. VV S nr.
1), 2)
45 1241.000
1
Datablad Termostatisk aktuator RAVI
Bestilling (fortsat)
Ventiler
Billede Typ e Vers ion
RAV 10/8
DN
(mm)
k
v
(m3/h) tilgang afgang
10 1,2
Tilslutning
PN
Best .nr. VV S-nr.
Rp ⁄ R ⁄ 013U 0012 40 3150 .003
1)
RAV 15/8 15 1,3 Rp ½ R ½ 013U0017 4 0 3150. 004
RAV 20/8 20 2,4 Rp ¾ R ¾ 013U0 022 40 3150.0 06
0,25
10
065F2030 45 1264.004
RAV 25/8 25 2,6 Rp 1 R 1 0 13U00 27 40 3150.00 8
2)
VMT 15/8
VMT 20/8
VMT 25/8
2)
2)
2-vejs
15 1,3 Rp ¾ 065F0115 45 1263. 004
20 2,4 Rp 1 065F0120 45 1263. 006
25 2,6 Rp 1 ¼ 065F0125 45 12 63.0 08
0,4 065F2031 45 1264 .104
0,63 065F2032 45 12 64. 204
VMA 15
3)
15
16 G ¾ A
1,0 065F2033 45 12 64. 304
1,4 065F2034 45 12 64.40 4
2,2 065F2035 45 12 64. 504
1)
Kapaciteten (kv) gælder med e t P-bånd på 6 °C. Se tek niske data for andre P-bånd .
2)
Se Tilbehør for bestil ling af Cu-ttings.
3)
Se Tilbehør for bestil ling af gevindniple r med udv. gevind.
Tilbehør til termostat
Billede Typebetegnelser Tilslutning Best .nr. VV S-nr.
Følerlomme Messing, Rp ½ × M14 × 1mm, Ø 12 × 170 mm 065 -4414
Hus til følerpakdåse Rustfrit stål, Rp ½ × M14 × 1mm, Ø 12 × 170 mm 065- 44151)45 1019.415
1)
Best.nr. omfat ter hus og pakning til føle rpakdåse
Tilbehør til ventiler
Billede Typebetegnelser Til ventil Dimensioner Best .nr. VV S-nr.
Ø 15 × 1 0 13G 412 5 45 1271.055
VM T 15
Klemringsttings
1), 2), 5)
VMT 20
VMT 25 Ø 28 × 1 013U 0140 45 1271.08 8
Svejsenipler
Udvendige gevindnipler
1)
Ventilpakdåse
Klemrings tting består af en kompres sionsring og en omløber
2)
Til kobberrør
3)
Klemrings tting består af en kompres sionsring og en møtrik
4)
Til stål- og kobberrør
5)
Produkter ne kan kun bestilles i pak ninger a 10 stk.
5)
VM A 15
RAV/VMT/VMA 065F0006 45 3119. 94 6
gevind iht. EN10226-1
Ø 16 × 1 013G 412 6 45 12 71.05 6
Ø 18 × 1 013G 412 8 45 1271.058
Ø 18 × 1 0 13U 0 134 45 127 1.06 6
Ø 22 × 1 013U 0135 45 12 71.06 7
- 003H6908 45 1099.936
Konisk udvendigt
R ½ “ 003H6902 45 109 9.906
2
VD.52.Q8.01 © Dan foss 01/2016
DEN-SMT/SI
Datablad Termostatisk aktuator RAVI
Tekniske data
Applikationsprincipper

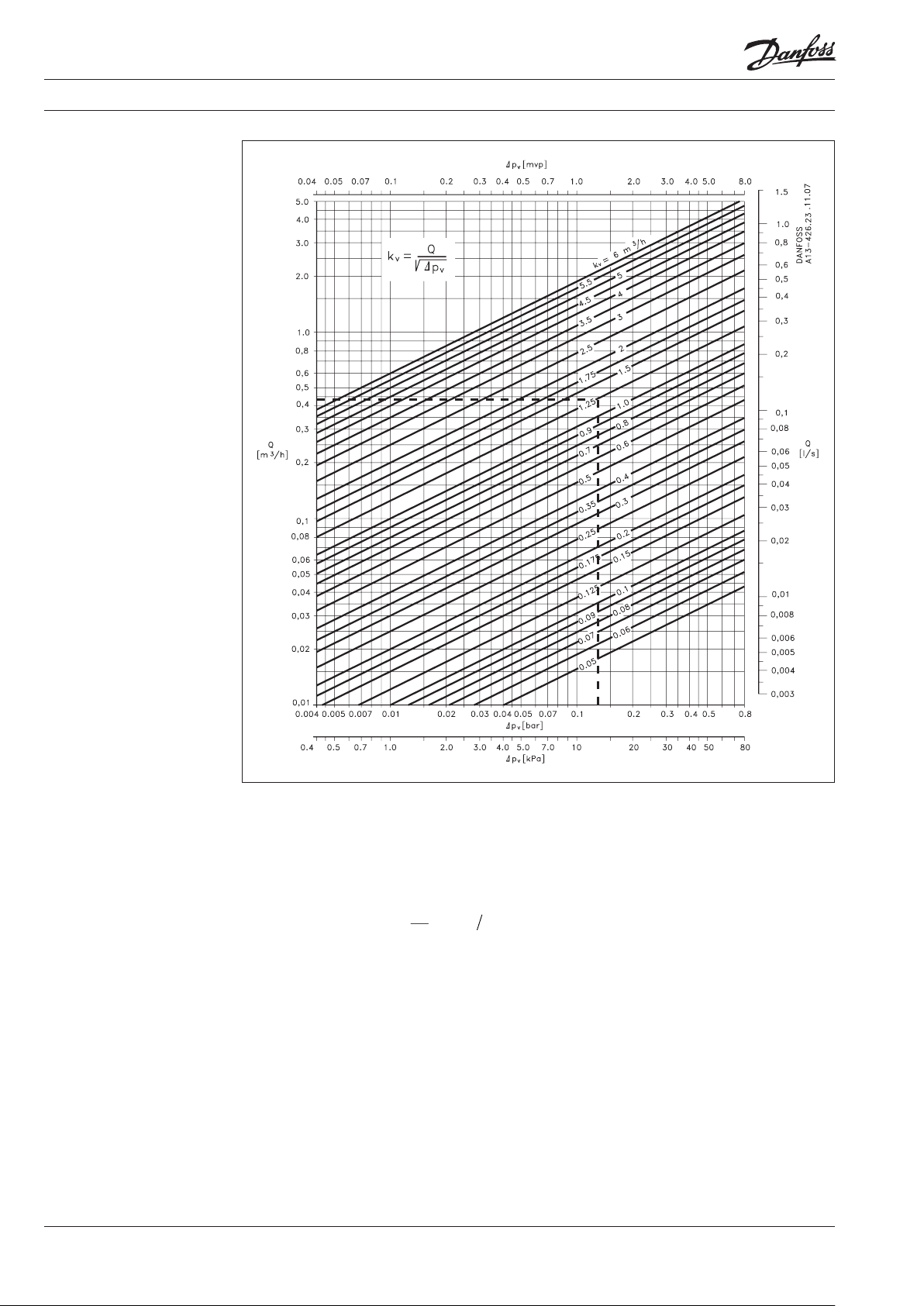

kv (m3/h)
Typ e RAV I
RAV 10/8 0,70 1,0 0 1,20
RAV/VMT 15/8 0,70 1,10 1,30
RAV/VMT 20/8 1, 00 1,80 2,40
RAV/VMT 25/8 1, 20 2,00 2,60
VMA 15 (kvs = 0,25) 0,23 0,24 0,25
VMA 15 (kvs = 0,4) 0,35 0,38 0,40 5
VMA 15 (kvs = 0,6) 0,53 0,63 0,63 2
VMA 15 (kvs = 1,0 ) 0,60 0,85 1,00 2
VMA 15 (kvs = 1,6) 0,64 1, 20 1,40 2
VMA 15 (kvs = 2,5) 1,00 1,55 2,20 1
Materialer RAV/V MT VMA
Ventilhus Messing DZR
Ventilkegle NBR gummi EPDM
Spindel - DZR
Temperaturføler Cu
Følerlomme Messing eller rustfrit stål
Impulsledning Cu
1)
I installation er, hvor stillefu nktion er påkrævet , må dierenstrykket o ver ventilen ikke overstige 0 ,8 bar.
med en P-b ånd i °C
2 4 6
Maks. tryk
PN
(bar)
10 0,8 16 12 0
16
∆p
(bar)
Prøve-
1)
tryk
(bar)
5
25 130
Maks.
fremløb-
stemp.
(°C)
Maks.føler-
temp.
(°C)
70
RAVI skal udelukkende monteres
i returledningen.
Installationspositioner
Varmtvandsbeholder
Temperaturregulator
Ventilhuset skal installeres i returledningen med
gennemstrømning i den retning, der er angivet
af den indstøbte pil.
Temperaturføler
Føleren skal altid placeres varmere end bælgen.
For bedste ydeevne anbefales det at installere
føleren vendende opad.
Varmtvandsveksler
t
s
e
B
o
r
f
m
r
e
p
a
n
c
e
DEN-SMT/SI
VD.52.Q8.01 © Dan foss 01/2016
3
