Danfoss RAV 10/8, RAV 15/8, RAV 20/8, RAV 25/8, VMT 15/8 Data sheet [cs]

...

Datový list

Termostatická hlavice RAVI

-pro dvoucestné ventily RAV-/8 (PN 10), VMT-/8 (PN 10), VMA (PN 16)

-pro trojcestné ventily KOVM (PN10), VMV (PN16)

Popis



RAVV je přímočinná termostatická hlavice určená







primárně pro použití pro regulaci teploty malých





zásobníkových ohřívačů teplé vody – buď





zásobníkového typu, nebo průtočných ohřívačů





teplé vody.





RAVI je možno kombinovat s:





- dvoucestné ventily RAV-/8, VMT-/8 a VMA, nebo





- trojcestné ventily VMV a KOVM.





Regulátor se zavírá při rostoucí teplotě.





Hlavní údaje:





DN 10 - 25





• kv 0,25 – 4,0 m3/h





PN 10





• Rozpětí nastavení: 43 … 65 °C





Teplota:





- Cirkulační voda / glykolová voda do 30 %:







2 … 90 °C u ventilů KOVM







2 … 120°C u ventilů RAV-/8, VMT-/8 a VMV







2 … 130 °C u ventilů VMA





Připojení:







- Vnitřní a vnější závit





Montáž průtoku















Objednávání

Termostatická hlavice RAVI



Příklad:



Obrázek

Rozpětí nastavení

Délka kapilární trubice

Max. teplota čidla

Kódové č.





43 … 65 °C

2,0 m

70 °C

013U8008 1), 2)

Regulátor teploty, DN 15, kv 1.6,





PN 16, rozpětí nastavení 43 … 65 °C,













tmax 130 °C, dvoucestný ventil













s vnějším závitem













-

1x termostatická hlava RAVI,















43 - 65 °C

1)

Testováno DIN. Registrační číslo RR 37779









Kódové č.: 013U8008









2)

Včetně ucpávky čidla Rp ½

















-

1x ventil VMA DN 15















Kódové č.: 065F2034













Volitelně:

-1x jímka čidla, mosaz Kódové č.: 013U0290

-1x navařovací koncovka Kódové č.: 003H6908

DH-SMT/SI

VD.52.Q5.48 © Danfoss 03/2009

1

Datový list

Termostatická hlavice RAVI





































Objednávání (pokračování)

Ventily









































Obrázek

Typ

Verze

DN

kv1)

PN

Připojení

Kódové č.



(mm)

(m3/h)

vstup



výstup



















RAV 10/8



10

1,2



Rp 3⁄8



R 3⁄8

013U0012





RAV 15/8



15

1,3



Rp ½



R ½

013U0017





RAV 20/8



20

2,4



Rp ¾



R ¾

013U0022





RAV 25/8



25

2,6

10

Rp 1



R 1

013U0027





VMT 15/8 2)



15

1,3





Rp ¾

065F0115





VMT 20/8 2)



20

2,4





Rp 1

065F0120





VMT 25/8 2)

Dvoucestný

25

2,6



Rp 1 ¼

065F0125











0,25









065F2030











0,4









065F2031





VMA 15 3)



15

0,63



G ¾ A

065F2032







1,0

16

065F2033



























1,4







065F2034





























2,2









065F2035





VMV 15



15

2,3



Rp ½



Rp ½

065F0015





VMV 20



20

3,5



Rp ¾



Rp ¾

065F0020







třícestný



0,6



Rp ½



Rp ½

013U3014





KOVM 15



15

1,5

10

Rp ½



Rp ½

013U3015











2,0



Rp ½



Rp ½

013U3020

1)Kapacita (kv) platí pro pásmo P 6 °C. Pro další pásma P, viz Technické údaje.

2)Pro objednávky armatur Cu, viz Příslušenství.

3)Pro objednávky koncovek s vnějším závitem, viz Příslušenství.

Příslušenství pro termostat

Obrázek

Označení typu

Připojení

Kódové č.



Jímka čidla

Rp ½xM14x1mm,mosaz182mm,bezucpávkyčidla

013U0290



Rp ½xM18x1,5mm,nerezováocel,sucpávkoučidla

003N0196







Pouzdro ucpávky čidla

Rp ½ x M14 x 1 mm, pryž EPDM Ø 12,6 x 4 x 6 mm

013U81021)

1) Kód zahrnuje pouzdro a těsnění pro ucpávku čidla

Příslušenství pro ventily

Obrázek

Označení typu

Pro ventil

Rozměry



Kódové č.







Ø 15 × 1



013G4125

















VMT 15

Ø 16 × 1



013G4126















Připojovací armatury 1), 2), 5)



Ø 18 × 1



013G4128













VMT 20

Ø 18 × 1



013U0134





















Ø 22 × 1



013U0135

























VMT 25

Ø 28 × 1



013U0140















Navařovací koncovky



-



003H6908





VMA 15









Koncovky s vnějším

Připojení vnějšího závit

R ½ “

003H6902







závitem



podle EN10226-1



























Ø 12 × 1



013G4112

















KOVM 15

Ø 14 × 1



013G4114



Připojovací armatury 3), 4), 5)









(G ½ A)

Ø 15 × 1



013G4115







Ø 16 × 1



013G4116















Ucpávka ventilu 5)

RAV/VMT/VMA/VMV/KOVM



065F0006

1)Připojovací armatura se skládá z připojovacího kroužku a spojky

2)Pro měděné trubky

3)Připojovací armatura se skládá z připojovacího kroužku a matice

4)Pro ocelové a měděné trubky

5)Výrobky je možno objednávat pouze v balení po 10 kusech

2

VD.52.Q5.48 © Danfoss 03/2009

DH-SMT/SI

Danfoss RAV 10/8, RAV 15/8, RAV 20/8, RAV 25/8, VMT 15/8 Data sheet

Datový list

Termostatická hlavice RAVI











































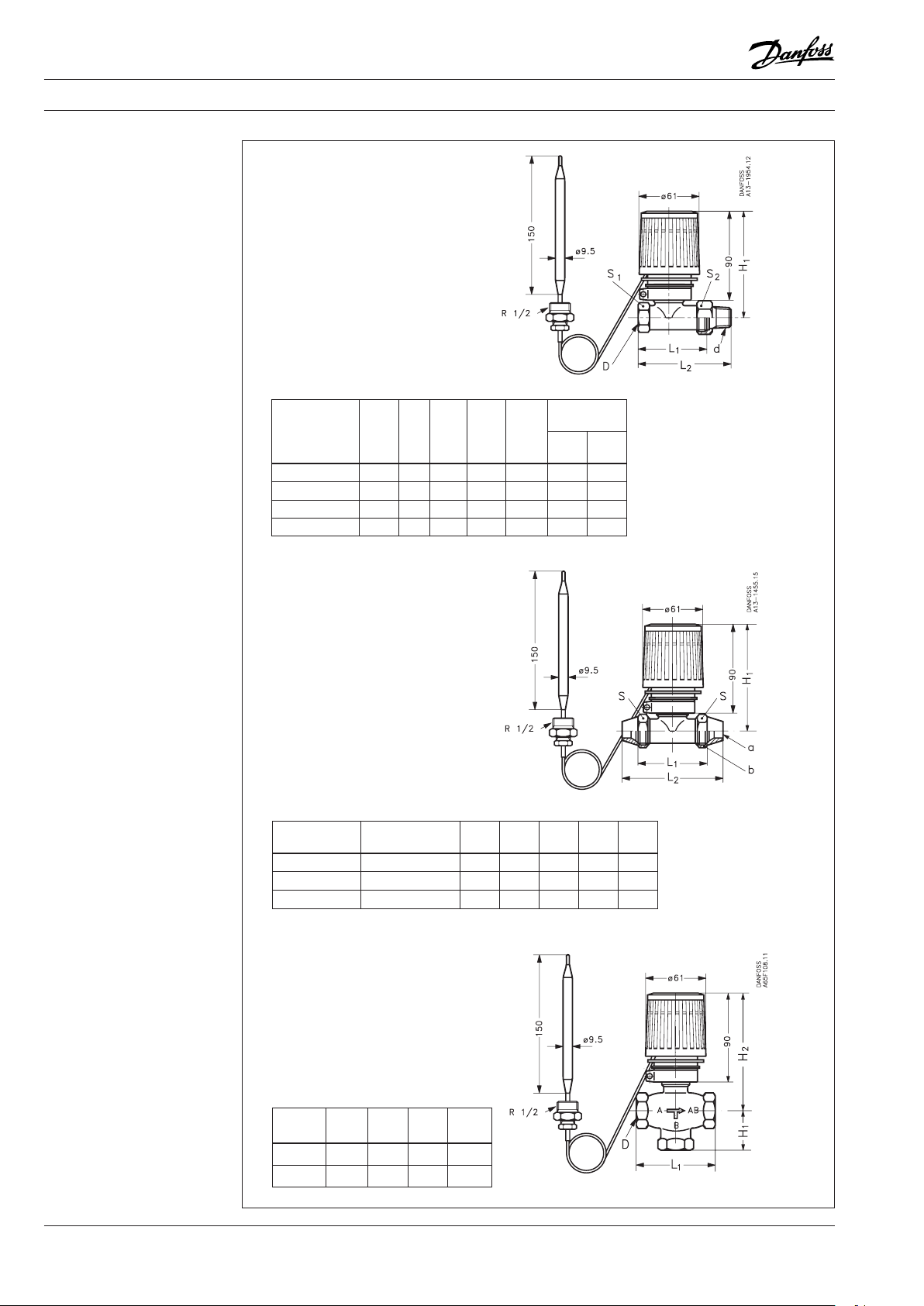

Technické údaje































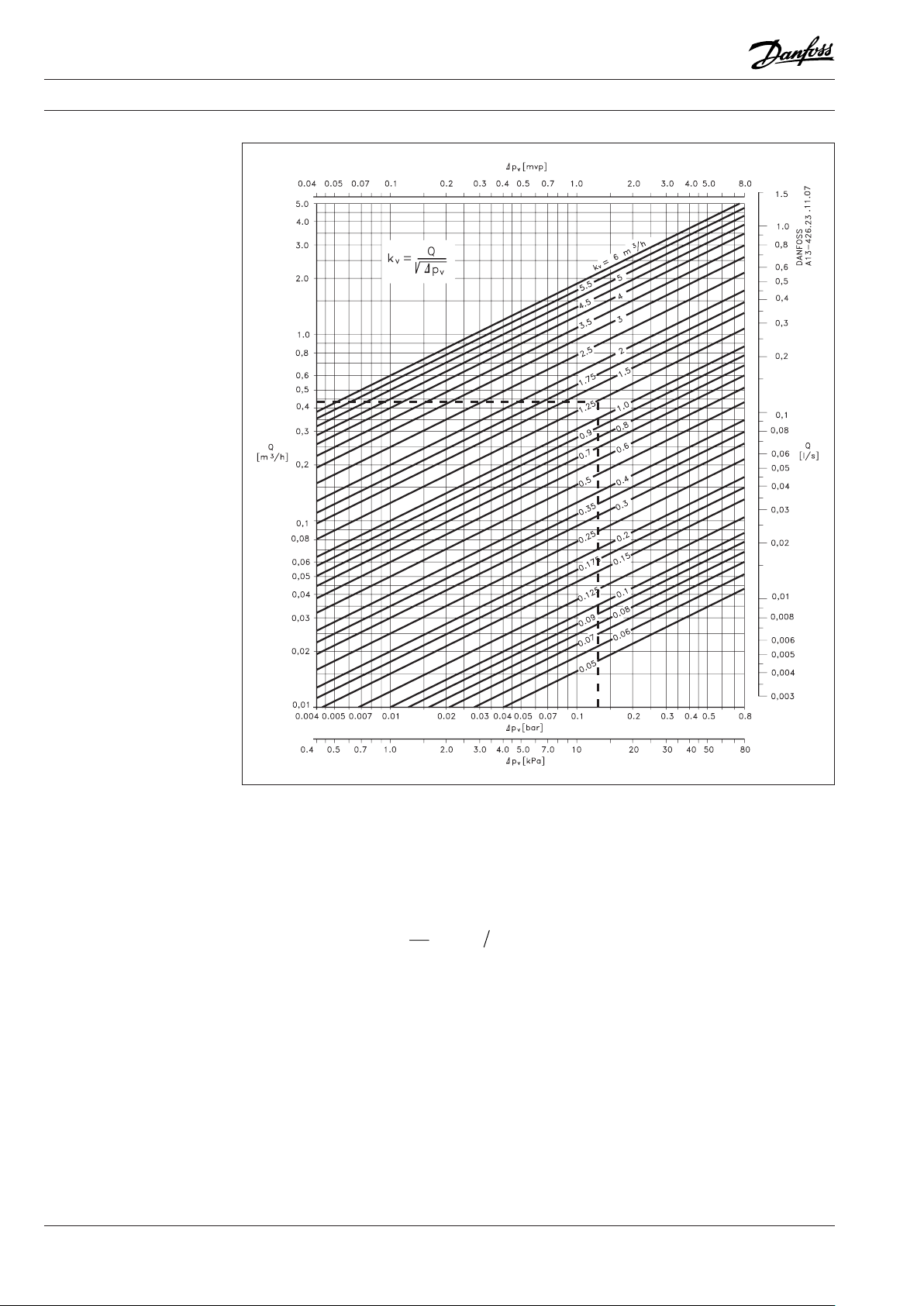

kv (m3/h)





Max. tlak



Zkušební

Max.

Max.



Typ RAVI



při °C pásma P



PN

∆p1)



tlak

teplota

teplota



2



4

6











média

čidla

























(bar)

(bar)



(bar)

(°C)

(°C)













































RAV 10/8

0,70



1,00

1,20

















RAV/VMT 15/8

0,70



1,10

1,30



10

0,8



16

120





RAV/VMT 20/8

1,00



1,80

2,40



























RAV/VMT 25/8

1,20



2,00

2,60

















VMA 15 (kvs = 0,25)

0,23



0,24

0,25





5











VMA 15 (kvs = 0,4)

0,35



0,38

0,40





5











VMA 15 (kvs = (0,6)

0,53



0,63

0,63



16

2



25

130





VMA 15 (kvs = 1,0)

0,60



0,85

1,00



2



70

















VMA 15 (kvs = 1,6)

0,64



1,20

1,40





2











VMA 15 (kvs = 2,5)

1,00



1,55

2,20





1











VMV 15 (kvs = 2,5)

0,70



1,50

2,30



16

0,6



25

120





VMV 20 (kvs = 4,0)

0,90



2,10

3,50



0,5























KOVM 15 (kvs = 0,63)

0,30



0,50

0,60

















KOVM 15 (kvs = 1,5)

0,70



1,20

1,50



10

0,8



16

90





KOVM 15 (kvs = 2,0)

0,90



1,60

2,00

















Materiály

RAV/VMT



VMA



VMV

KOVM



Těleso ventilu

Mosaz





DZR





Rg 5





Mosaz





Kuželka ventilu

Pryž NBR

EPDM





EPDM





EPDM





Vřeteno

-





DZR





Nerezová ocel

Nerezová ocel 18/9



Teplotní čidlo

Cu























Jímka čidla

Mosaz nebo nerezová ocel

















Kapilární trubice

Cu





















1) V instalacích vyžadujících funkci s nízkou hlučností by diferenční tlak neměl překročit 1 bar.

Aplikační principy

Hlavice RAVV musí být instalována pouze

v průtokovém potrubí

Přímotopný výměník tepla ohřevu TV

Přímotopný výměník tepla ohřevu TV

Instalační poloha

Regulátor teploty



Těleso ventilu může být nainstalováno



v průtokovém nebo zpětném potrubí ve



směru uvedeném vyznačenou šipkou.

Teplotní čidlo

Čidlo musí být umístěno tak, aby bylo teplejší než vlnovec. Čidlo musí být nainstalováno hrotem směřujícím nahoru.

DH-SMT/SI

VD.52.Q5.48 © Danfoss 03/2009

3
