Adatlap
Termosztatikus fűtőtestszelep érzékelő RAS-C2
Alkalmazás
Besorolás EN 215
szabvány szerint
Rendelés és műszaki adatok
A hőmérséklet beállítása
Típus
RAS-C
Az RAS-C2 típusú termosztatikus érzékelők keskeny
arányossági sávval rendelkező, segédenergia nélküli
arányos szabályozók.
Az RAS-C2 érzékelő 8-28 ° C-os szabályozási
tartománnyal, fagyvédelemmel és teljeszárási
lehetőséggel rendelkezik.
Az RAS-C2 termosztatikus érzékelő az RA 2000
sorozatba tartozó valamennyi szeleptesthez és
beépített szelepes fűtőtestekhez adapter nélkül
illeszthető. Egyaránt alkalmazható egy- és
kétcsöves rendszerekben.
Kivitel Hőmérséklet-
2
Beépített érzékelő, fagyvédelem, teljeszárás
= Fagyvédelmi állás
10 14 18 22 26 30 °C
0 1 2 3 4 5
8 12 16 20 24 28 °C
tartomány
8 - 28˚ C
1)
Rendelési
szám
013G6040
Az érzékelőfejen látható jelekhez tartozó
helyiséghőmérsékletek - az Xp=2K arányossági
sáv mellett - a fent megadott hőmérsékletskála
A hőmérsékletértékek csak tájékoztató jellegűek,
mivel a kívánt helyiség-hőmérsékletet a beépítési
feltételek is befolyásolhatják.
szerint állíthatók be.
DKCD VDFNF347 © Danfoss 05/2013 1
Adatlap Termosztatikus fűtőtestszelep érzékelő RAS-C
1
23
4
5
6
7
ø50
Kivitel
Méretek
1. Beépített érzékelő
2. Hőmérsékletállító gomb
3. Biztonsági rugó
4. Membrán
5. Tengely
6. Érzékelőház
7. Rörzítő hollandi
2
76.9 - 83.8
13
ø40.5
Energia tanusítási címke
Manufacturer:
Model:
Registration number:
Information: www.tell-online.eu
A Label of EUnited Valves
European Valve Manufacturers Association VCFNX202
Danfoss A/SDanfoss A/SDanfoss A/SDanfoss A/S
RAS-C2 6040RAS-C2 6040RAS-C2 6040RAS-C2 6040
10482-2013032710482-2013032710482-2013032710482-20130327
2 VDFNF347 © Danfoss 05/2013 DKCD
Adatlap Termosztatikus fűtőtestszelep érzékelő RAS-C
2

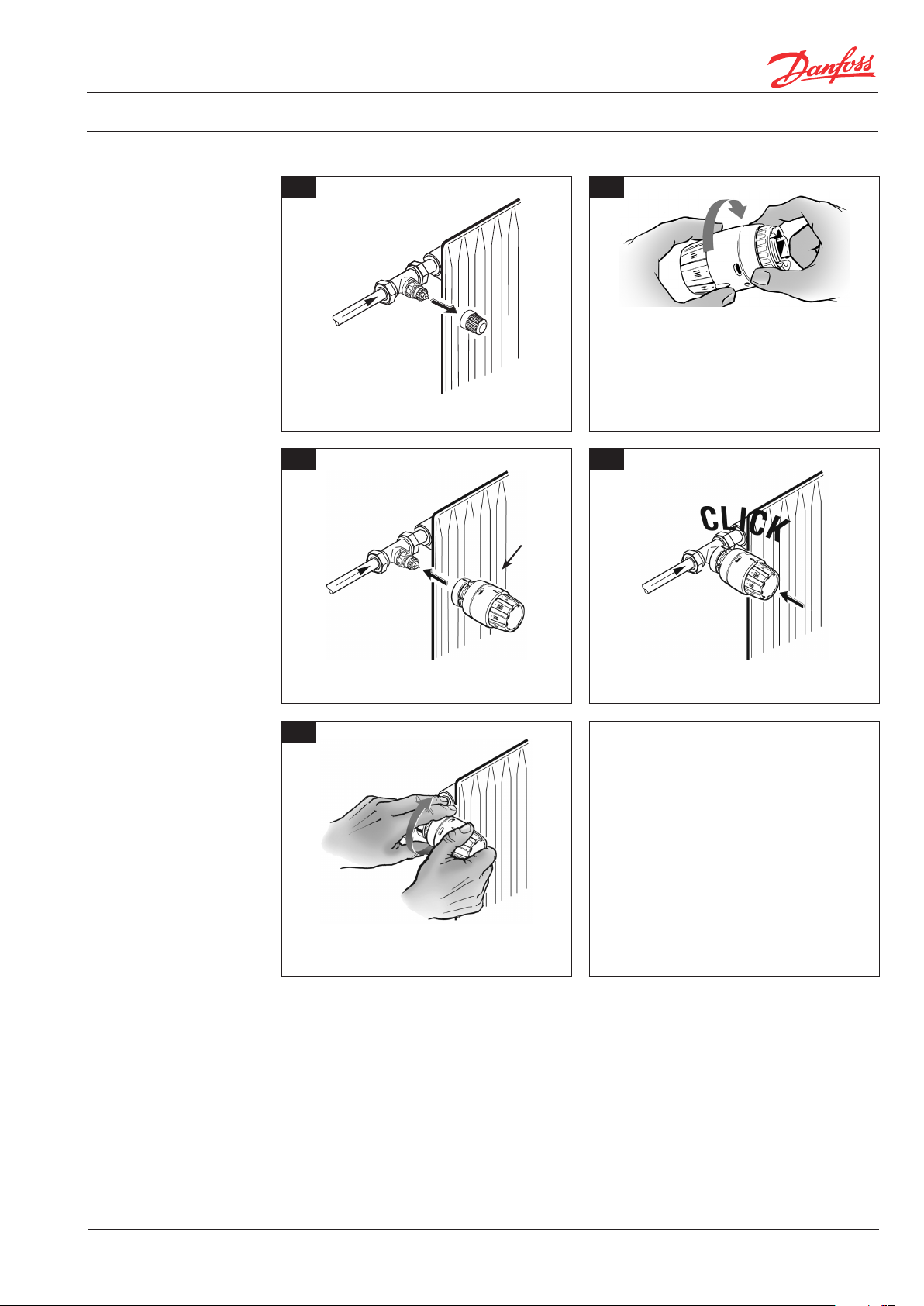

Az érzékelő felszerelése
1 2
Először tekerje az érzékelő hőmérsékletállító gombját a maximális állásba (l l),
majd a szürke rözítőhollandit mozgató
gyűrűt az óramutató járásával ellentétes
Távolítsa el a szelepről a porvédő sapkát
3 4
irányba úgy, hogy a rögzítőkarmok felszabaduljanak.
A vonatkozási jellel fölfelé helyezze az érzékelőt
a szelepre.
5
Rögzítse az érzékelőt a rögzítőhollandit moz-
gató gyűrű óramutató járásával megegyező
irányba történő elforgatásával.
Nyomja határozottan az érzékelőt a
szeleptestre.
DKCD VDFNF347 © Danfoss 05/2013 3
Adatlap Termosztatikus fűtőtestszelep érzékelő RAS-C
Danfoss Kft.
2
Az érzékelő felszerelése
1 2
Először tekerje az érzékelő hőmérsékletállító gombját a maximális állásba (l l),
majd a szürke rözítőhollandit mozgató
gyűrűt az óramutató járásával ellentétes
Távolítsa el a szelepről a porvédő sapkát
3 4
irányba úgy, hogy a rögzítőkarmok felszabaduljanak.
A vonatkozási jellel fölfelé helyezze az érzékelőt
a szelepre.
5
Rögzítse az érzékelőt a rögzítőhollandit moz-
gató gyűrű óramutató járásával megegyező
irányba történő elforgatásával.
Nyomja határozottan az érzékelőt a
szeleptestre.
H-1139 Budapest
Váci út 91
Telefon: (1) 450 2531
Telefax: (1) 450 2539
E-mail: danfoss.hu@danfoss.com
www.danfoss.hu
A Danfoss nem vállal felelősséget a k atalógusokban és más nyomtatott anyagban lévő esetleges tévedésért, hibáér t. Danfoss fenntartja magának a jogot, hogy termékeit értesítés nélkül
megváltoztassa. Ez vonatkozik a m ár megrendelt termékekre is, feltéve, hogy e változtatások végrehajthatók a már elfogadott specikáció lényeges módosítása nélkül.
Az ebben az anyagban található védjegyek az érintett vállalatok tulajdonát képezik. A Danfoss és a D anfoss logo a Danfoss A/S védjegyei. Minden jog fenntar tva.
4 VDFNF347 © Danfoss 05/2013 DKCD
