1. Einführung

9. Service.................................................................................22

Die Produktreihe der Hochdruckpumpen PAHT G
ist speziell für die Verwendung mit technischem
Wasser konzipiert wie zum Beispiel:

• Ultrareines Wasser, die mehrere Umkehros­mose -Verfahren unterzogen wurde,

• Entionisiertes Wasser

• Demineralisiertes Wasser

•

Bei denPAHT G-Pumpen von Danfoss handelt es
sich um Verdrängerpumpen mit Axialkolben,
die in jedem Arbeitszyklus eine bestimmte
Wassermenge fördern. Der Durchuss ist
proportional zur Anzahl der Umdrehungen
der Eingangswelle (Upm). Im Gegensatz zu
Kreiselpumpen liefern Verdrängerpumpen bei
einer festgelegten Drehzahl unabhängig vom
Ausgangsdruck den gleichen Durchuss.

Die Palette der PAHT G-Pumpen ist auf dem
Standard PAHT Pumpenserie basiert. Die
PAHT G-Pumpen sind mit zusätzlichen Beschich­tungen hergestellt, die den Verschleiß der
Pumpe zu reduzieren. Diese Beschichtung ist
besonders wichtig für Pumpen in Gasturbinenan­wendungen oder ähnliche Anwendungen
eingesetzt, bei denen der Verschleiß der Pumpen
aufgrund der Wasserqualität hochreinen höher
ist.

Auf den nächsten Seiten wird sowohl PATH G
und PAHT G ATEX-Pumpen abgedeckt.
Die ATEX - zertizierten Pumpen sind mit einem
Ex in den Typenbezeichnung markiert - Beispiel
PAHT G 12.5 Ex.

2

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

2. Einführung

2. Vorteile Keine Verschmutzung durch Schmiermittel:

Die Schnittzeichnung unten zeigt eine PAHT G Pumpe.

1: Montageansch
2: Schaftdichtung
3: Anschlussansch
4: Einlassplatte
5: Ventilplatte
6: Halteplattenkugel
7: Schrägscheibe
8: Endabdeckung

9: Feder
10: Kolben
11: Zylindertrommel
12: Gehäuse mit Lager

- Schmiermittel auf Ölbasis werden durch
das Fördermedium (Wasser) ersetzt,
sodass seitens der Pumpe kein Verschmut
zungsrisiko besteht.

Niedrige Wartungskosten:

- Die energieeziente Konstruktion
besteht komplett aus Edelstahl und
garantiert eine außergewöhnlich lange
Lebensdauer. Wenn die Spezikationen
von Danfoss eingehalten werden, ist nur
alle 8000 Betriebsstunden eine Wartung
erforderlich. Die Wartung ist einfach
und kann aufgrund der einfachen
Bauweise und der wenigen Komponenten
direkt vor Ort durchgeführt werden.

Niedrige Energiekosten:

- Die hocheziente Bauweise mit
Axialkolben bietet im Vergleich zu
ähnlichen Pumpen auf dem Markt den
niedrigsten Energieverbrauch.

Einfache Installation:

- Es handelt sich um die kompakteste
und leichteste Konstruktion, die derzeit
verfügbar ist.

- Die Pumpe kann sowohl senkrecht als

auch horizontal eingebaut werden.

- Aufgrund äußerst geringer Druck
schwankungen sind keine Pulsationsdämp
fer erforderlich.

- Die Versorgung mit Strom erfolgt direkt
über Elektro- oder Verbrennungsmotoren
(mit spezieller Kupplung).

- Geeignet sowohl für verstärkte Eingangs
druck und Wasserversorgung aus einem
Tank.

Zertizierte Qualität:

- Erfüllt die Anforderungen an die Hygiene,
VDI 6022, HACCP.

Certicates:

- ISO 9001, ISO 14001

- ATEX verfügbar

- API auf Anfrage verfügbar

3. Anwendungsbeispiele

- Hochdruck Reinigung mit ultrareinem
Wasser, wie es bei der Herstellung
von Flachbildschirmen und vielen anderen
elektronischen Produkten verwendet.

- Hochdruck Reinigung mit ultrareinem
Wasser, wie es bei der Herstellung
von Teilen für die Automobilindustrie
verwendet.

- Adiabatische Kühlsysteme zu ersetzen oder
zu ergänzen Standard-A / C Systeme in
Serverräumen und Fabriken.

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

- Luftbefeuchtung in Bürogebäuden ,
elektronische Komponentenfertigung ,
Molkereien, Gewächshäuser, usw.

- Staubunterdrückung und Geruchs
bekämpfungssysteme , beispielsweise in
Papier, Textilien und Holz Anlagen.

- Reduktion von NOx-Emissionen in
Dieselmotoren und Gasturbinen.

- Gasturbine, die durch Einlass Beschlagen
und Kraftsto-Waschanlagen

3

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

4. Technische Daten 4.1 PAHT G 2-12.5

Pumpengröße 2 3.2 4 6.3 10 12 .5

Bestellnummer PAHT G 180B1003 18 0B100 4 180B1005 180B1006 180B1007 180B1008

Bestellnummer ATEX PAHT G 180B 6131 180 B6177 180B 6130 18 0B6129 180 B6132 18 0B6133

Gehäusematerial AISI 304 AISI 304 AISI 304 AISI 304 AISI 304 AISI 304

Geometrisches
Hubvolumen

Druck

Min. Ausgangs­druck

Max.
Ausgangsdruck

Stetiger
Eingangsdruck

Max.
Eingangsdruck-

1)

spitze

Drehzahl

Min. Drehzahl Upm 1000 1000 1000 1000 1000 1000

Min. stetige
Drehzahl

Max. Drehzahl Upm 3000 3000 3000 3000 2400 2400

Typischer Durchfluss – Durchflusskennlinien sind im Abschnitt 5 aufgeführt

1000 Upm bei max.
Druck

1500 Upm bei max.
Druck

1200 Upm bei max.
Druck

1800 rpm bei max.
Druck

Typische Motorgröße

1500 Upm bei max.
Druck

1800 Upm bei max.
Druck

Drehmoment
bei max.
Ausgangsdrucke

Medientempera­tur

Umgebungstem­peratur

Schalldruckpegel

Gewicht kg 4.4 4.4 4.4 4.4 7. 7 7. 7

cm³/U 2 3.2 4 6.3 10 12. 5

in³/U 0.12 0.20 0.24 0.38 0.61 0.76

barg 30 30 30 30 30 30

psig 435 435 435 435 435 435

barg 100 100 100 100 140 14 0

psig 1450 1450 1450 1450 2031 2031

barg 0-4 0-4 0-4 0-4 0-4 0-4

psig 0-58 0-58 0-58 0-58 0-58 0-58

barg 4 4 4 4 4 4

psig 58 58 58 58 58 58

Upm 1000 1000 1000 1000 1000 1000

l/min 0.7 2.0 3.0 5.5 7.6 10. 2

l/min 1.7 3.6 5.0 8.6 12.6 16.5

gpm 0.3 0.7 1.0 1.8 2.5 3.3

gpm 0.6 1.2 1.6 2.7 4.0 5.3

kW
50 Hz

hp
60 Hz

Nm 4.4 6.7 8 .1 12. 4 25.6 31.7

lbf-ft 3.2 4.9 6.0 9.2 18.9 23.4

°C 2-50 2-50 2-50 2-50 2-50 2-50

°F 37-122 37-122 37-122 37-122 37-122 37-122

°C 0-50 0-50 0-50 0-50 0-50 0-50

°F 32-12 2 32-122 32-122 32-122 32-122 32-122

2)

dB(A) 76 76 76 76 75 75

lbs 9.7 9.7 9.7 9.7 17.0 17. 0

0.75 1.1 1.5 2.2 4.0 5.5

1.0 1.5 2.0 3.0 7. 5 7.5

1)

1% pro Minute Spitzenbelastung , 10% pro Minute während des Starts.

2)

Der Schalldruckpegel mit A-Bewertung bei einer Entfernung von 1 m
zur Pumpenoberäche (Referenz) entspricht den Anforderungen der
DIN EN ISO 20361, Abschnitt 6.2. Die Geräuschmessungen wurden
gemäß der EN ISO 3744:2010 an einer Pumpe mit Motor bei maximalem
Druck und maximaler Drehzahl durchgeführt.

4

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

4.2 PAHT G 20-32

Pumpengröße 20 25 32

Bestellnummer PAHT G 180B100 9 180B1010 180B1011

Bestellnummer ATEX PAHT G 18 0B 6119 180 B6120 180B6121

Gehäusematerial AISI 316 oder

Geometrisches
Hubvolumen

Druck

Min. Ausgangs­druck

cm³/U 20 25 32

in³/U 1.22 1.53 1.95

barg 30 30 30

psig 435 435 435

größer

AISI 316 oder

größer

AISI 316 oder

größer

Max.
Ausgangsdruck

Stetiger
Eingangsdruck

Max.
Eingangsdruck-

2)

spitze

barg 100 160 160

psig 1450 2320 2320

barg 0-6 0-6 0-6

psig 0-87 0-87 0-87

barg 20 20 20

psig 290 290 290

Drehzahl

Min. Drehzahl Upm 700 700 700

Min. stetige
Drehzahl

Upm 1000 1000 1000

Max. Drehzahl Upm 2400 2400 2400

Typischer Durchfluss – Durchflusskennlinien sind im Abschnitt 5 aufgeführt

1000 Upm bei
max. Druck

1500 Upm bei
max. Druck

1200 Upm bei
max. Druck

1800 rpm bei
max. Druck

l/min 16.9 20.6 28.0

l/min 27. 0 33.2 44.2

gpm 5.4 6.7 9.0

gpm 8.6 10.6 14.0

Typische Motorgröße

1500 Upm bei
max. Druck

1800 Upm bei
max. Druck

Drehmoment
bei max.
Ausgangsdruck

Medientempera­tur

Umgebungstem­peratur

Schalldruck-

3)

pegel

kW
50Hz

hp
60Hz

5.5 11.0 15.0

7.5 20.0 20.0

Nm 21.0 69.2 89.0

lbf-ft 15.5 51.1 65.7

°C 2-50 2-50 2-50

°F 37-122 37-122 37-122

°C 0-50 0-50 0-50

°F 32-122 32-12 2 32-122

dB(A)

79 79 79

Gewicht kg 19 19 19

lbs 42 42 42

1)

Oberhalb 1800 Upm Eingangsdruck 2-6 barg

2)

1% pro Minute Spitzenbelastung , 10% pro Minute während des Starts.

3)

Der Schalldruckpegel mit A-Bewertung bei einer Entfernung von 1 m
zur Pumpenoberäche (Referenz) entspricht den Anforderungen der
DIN EN ISO 20361, Abschnitt 6.2. Die Geräuschmessungen wurden
gemäß der EN ISO 3744:2010 an einer Pumpe mit Motor bei maximalem
Druck und maximaler Drehzahl durchgeführt.

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

5

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

4.3 PAHT G 50-90

Pumpengröße 50 63 70 80 90

Bestellnummer PAHT G 180B1012 180B1013 180B1014 180B1015 180B1016

Bestellnummer ATEX PAHT G 180B6185 180B 6186 180B6187 18 0B6188 180B6189

Gehäusematerial AISI 316 oder

Geometrisches
Hubvolumen

Druck

Min. Ausgangs­druck

cm³/U 50 63 70 80 90

in³/U 3.05 3.84 4.27 4.88 5.49

barg 30 30 30 30 30

psig 435 435 435 435 435

größer

AISI 316 oder

größer

AISI 316 oder

größer

AISI 316 oder

größer

AISI 316 oder

größer

Max. Ausgangs­druck

Stetiger
Eingangsdruck

Max.
Eingangsdruck-

1)

spitze

barg 80 160 160 160 16 0

psig 1160 2320 2320 2320 2320

barg 0-6 0-6 0-6 0-6 0-6

psig 0-87 0-87 0-87 0-87 0-87

barg 20 20 20 20 20

psig 290 290 290 290 290

Drehzahl

Min. Drehzahl Upm 700 700 700 700 700

Min. stetige
Drehzahl

Upm

1000 1000 1000 1000 1000

Max. Drehzahl Upm 1800 180 0 1800 1800 1800

Typischer Durchfluss – Durchflusskennlinien sind im Abschnitt 5 aufgeführt

1000 Upm bei
max. Druck

1500 Upm bei
max. Druck

1200 Upm bei
max. Druck

1800 rpm bei
max. Druck

l/min 43.7 50.5 57.7 68.3 7 7.6

l/min 68.7 82.1 92.9 10 8.5 122.6

gpm 14.0 16.4 18.7 21.9 24.9

gpm 21.8 26.3 29.6 34.5 38.9

Typische Motorgröße

1500 Upm bei
max. Druck

1800 Upm bei
max. Druck

Drehmoment
bei max.
Ausgangsdruck

Medientemper­atur

Umgebung­stemperatur

Schalldruck-

2)

pegel

kW
50 Hz

hp
60 Hz

11 30 30 37 45

20 50 50 60 75

Nm 68.5 172.6 191.8 219.8 246.6

lbf-ft 50.6 127. 4 141. 5 162.2 182.0

°C 2-50 2-50 2-50 2-50 2-50

°F 37-122 37-122 37-122 37-122 37-122

°C 0-50 0-50 0-50 0-50 0-50

°F 32-12 2 32-12 2 32-122 32-122 32-122

dB(A) 81 86 86 86 86

Gewicht kg 34 34 34 34 34

lbs 75 75 75 75 75

1)

1% pro Minute Spitzenbelastung , 10% pro Minute während des Starts.

2)

Der Schalldruckpegel mit A-Bewertung bei einer Entfernung von 1 m
zur Pumpenoberäche (Referenz) entspricht den Anforderungen der
DIN EN ISO 20361, Abschnitt 6.2. Die Geräuschmessungen wurden
gemäß der EN ISO 3744:2010 an einer Pumpe mit Motor bei maximalem
Druck und maximaler Drehzahl durchgeführt.

6

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

4.4 PAHT G 256-308

Pumpengröße 256 308

Bestellnummer PAHT G 180B6090 180B6091

Bestellnummer ATEX PAHT G 180B6190 180B6191

Gehäusematerial AISI 316 oder

Geometrisches
Hubvolumen

Druck

Min. Ausgangs­druck

cm³/U 256 308

in³/U 15.6 18. 8

barg 30 30

psig 435 435

größer

AISI 316 oder

größer

Max.
Ausgangsdruck

Stetiger
Eingangsdruck

Max.
Eingangsdruck-

1)

spitze

barg 120 120

psig 1740 1740

barg 2-6 2-6

psig 29-87 29-87

barg 10 10

psig 145 145

Drehzahl

Min. Drehzahl Upm 450 450

Min. stetige
Drehzahl

Upm 700 700

Max. Drehzahl Upm 1250 125 0

Typischer Durchfluss – Durchflusskennlinien sind im Abschnitt 5
aufgeführt

450 Upm bei
max. Druck

1250 Upm bei
max. Druck

450 Upm bei
max.Druck

1250 Upm bei
max. Druck

l/min 89.6 107. 8

l/min 294.4 354.2

gpm 23.3 28.0

gpm 76.5 92 .1

Typical motor size

1000 Upm bei
max. Druck

1200 Upm bei
max. Druck

Drehmoment
bei max.
Ausgangsdruck

Medientempera­tur

Umgebungstem­peratur

Schalldruck-

2)

pegel

kW
50 Hz

hp
60 Hz

55 75

100 125

Nm 549.6 661.3

lbf-ft 405.6 448.0

°C 2-50 2-50

°F 37-122 37-122

°C 0-50 0-50

°F 32-122 32-122

dB(A) 82 87

Gewicht kg 105 105

lbs 231 231

1)

1% pro Minute Spitzenbelastung , 10% pro Minute während des Starts.

2)

Der Schalldruckpegel mit A-Bewertung bei einer Entfernung von 1 m
zur Pumpenoberäche (Referenz) entspricht den Anforderungen der
DIN EN ISO 20361, Abschnitt 6.2. Die Geräuschmessungen wurden
gemäß der EN ISO 3744:2010 an einer Pumpe mit Motor bei maximalem
Druck und maximaler Drehzahl durchgeführt.

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

7

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

20

18

16

14

12

10

8

6

4

2

0 rpm

PAHT 2.0

PAHT 3.2

PAHT 4.0

PAHT 6.3

l/min

1000

1250

1500

1750

2000

2500

2250

2750

3000

5. Durchuss Der Durchuss (Q
(p

) kann mit der folgenden Gleichung

max

berechnet werden:
Q

= Q

(th)

– [(Q

e

) bei verschiedenen Druck

e

– Q (p

(th)

)) x (p / p

max

max

)]

Die theoretische Durchuss kann mit der
folgenden Gleichung berechnet werden:
V x n
Q

=

(th)

1000

5.1 PAHT G 2-6.3 Durchusskennlinien bei max. Druck

l/min

20

18

16

14

12

10

8

6

4

2

0 rpm

1000

1250

1500

1750

Bei Null-Druck der wahre Durchuss gleich der
theoretischen Strömung Q

: Theoretische Durchuss (l/min / gpm)

Q

(th)

Q (p

): Durchuss bei max. Druck (l/min and

max

p
p: Druck (barg / psig)

gpm), siehe 4.1-4.4

: Max druck (barg / psig)

max

V: Hubvolumen (cm

.

(th)

3

/ U)

n: Motordrehzahl (upm)

2000

2250

2500

2750

3000

PAHT G 6.3

PAHT 6.3

PAHT G 4.0

PAHT 4.0

PAHT G 3.2

PAHT 3.2

PAHT G 2.0

PAHT 2.0

gpm

5.0

PAHT G 6.3

PAHT 6.3

4.5

4.0

3.5

3.0

PAHT G 4.0

PAHT 4.0

2.5

PAHT G 3.2

2.0

1.5

PAHT 3.2

PAHT G 2.0

PAHT 2.0

1.0

0.5

0

1000

8

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

1250

1500

1750

2000

2250

2500

2750

rpm

3000

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

30

25

20

15

10

5 rpm

PAHT 10.0

PAHT 12.5

l/min

1000

1200

1400

1650

1800

2200

2000

2400

5.2 PAHT G 10-12.5 Durchusskennlinien bei max. Druck

l/min

30

25

20

15

10

5 rpm

PAHT G 12.5

PAHT 12.5

PAHT G 10.0

PAHT 10.0

1000

1200

1400

gpm

8

7

6

5

4

3

2

1

0

1000

1200

1400

1650

1650

1800

1800

2000

2000

2200

2200

2400

2400

PAHT G 12.5

PAHT 12.5

PAHT 10.0

PAHT G 10.0

rpm

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

9

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

80

70

60

50

40

30

20

10

0

rpm

PAHT 20

PAHT 25

PAHT 32

l/min

700

950

1200

1450

1950

1700

2200

2400

5.3 PAHT G 20-32 Durchusskennlinien bei max. Druck

l/min

80

70

PAHT G 32

PAHT 32

gpm

60

50

40

30

20

10

25

20

15

10

PAHT G 25

PAHT 25

PAHT G 20

PAHT 20

0

700

950

1200

1450

1700

1950

2200

rpm

2400

PAHT G 32

PAHT 32

PAHT G 25

PAHT 25

PAHT G 20

PAHT 20

5

0

700

10

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

950

1200

1450

1700

1950

2200

rpm

2400

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

160

140

120

100

80

60

40

20

0

l/min

1200

950

1450

1700

1800

700

rpm

PAHT 80

PAHT 50

PAHT 63

PAHT 70

PAHT 90

5.4 PAHT G 50-90 Durchusskennlinien bei max. Druck

l/min

160

140

120

100

80

60

40

20

PAHT G 90

PAHT 90

PAHT G 80

PAHT 80

PAHT G 70

PAHT 70

PAHT G 63

PAHT 63

PAHT G 50

PAHT 50

1800

rpm

PAHT G 90

PAHT 90

PAHT G 80

PAHT 80

PAHT G 70

PAHT 70

PAHT G 63

PAHT 63

PAHT G 50

PAHT 50

gpm

45

40

35

30

25

20

0

700

950

1200

1450

1700

15

10

5

0

700

950

1200

1450

1700

rpm

1800

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

11

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

400

350

300

250

200

150

100

50

0

l/min

550

650

750

850

1050

1150

1250

950

450

rpm

PAHT 256

PAHT 308

5.5 PAHT G 256-308 Durchusskennlinien bei max. Druck

l/min

400

350

PAHT G 308

PAHT 308

300

250

200

150

100

50

gpm

100

90

80

70

60

PAHT G 256

PAHT 256

0

450

550

650

750

850

950

1050

1150

rpm

1250

PAHT G 308

PAHT 308

PAHT G 256

PAHT 256

50

40

30

20

10

0

450

550

650

750

850

950

1050

1150

rpm

1250

12

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

6. Anforderungen an den
Motor

Die erforderliche Motorleistung kann mit Hilfe
der folgenden Gleichung berechnet werden:

n x V x p
P =

600.000 x η

P: Power (kW)
M: Drehmoment (Nm)
η: Mechanische Wirkungsgrad
p: Druck (barg)
n: Motordrehzahl (upm)
V: Hubvolumen (cm

3

/U)

Aus der Durchusskenlinien in Punkt 5, können
Sie die Drehzahl der Pumpe bei der gewün­schten Durchuss bestimmen.

Das erforderliche Drehmoment wird wie folgt
berechnet:

V x p
M =

62.8 x η

Zur Bestimmung der richtigen Motorgröße,
sowohl die Leistungs- und Drehmomentbedarf
muss veriziert werden.

Der mechanische Wirkungsgrad der Pumpe bei
maximaler Druck, ist wie folgt:

PAHT G 2, 3.2, 4, 6.3 0.8
PAHT G 10, 12.5 0.9
PAHT G 20, 25, 32, 50, 63, 70, 80, 90 0.95
PAHT G 256, 308 0.95

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

13

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

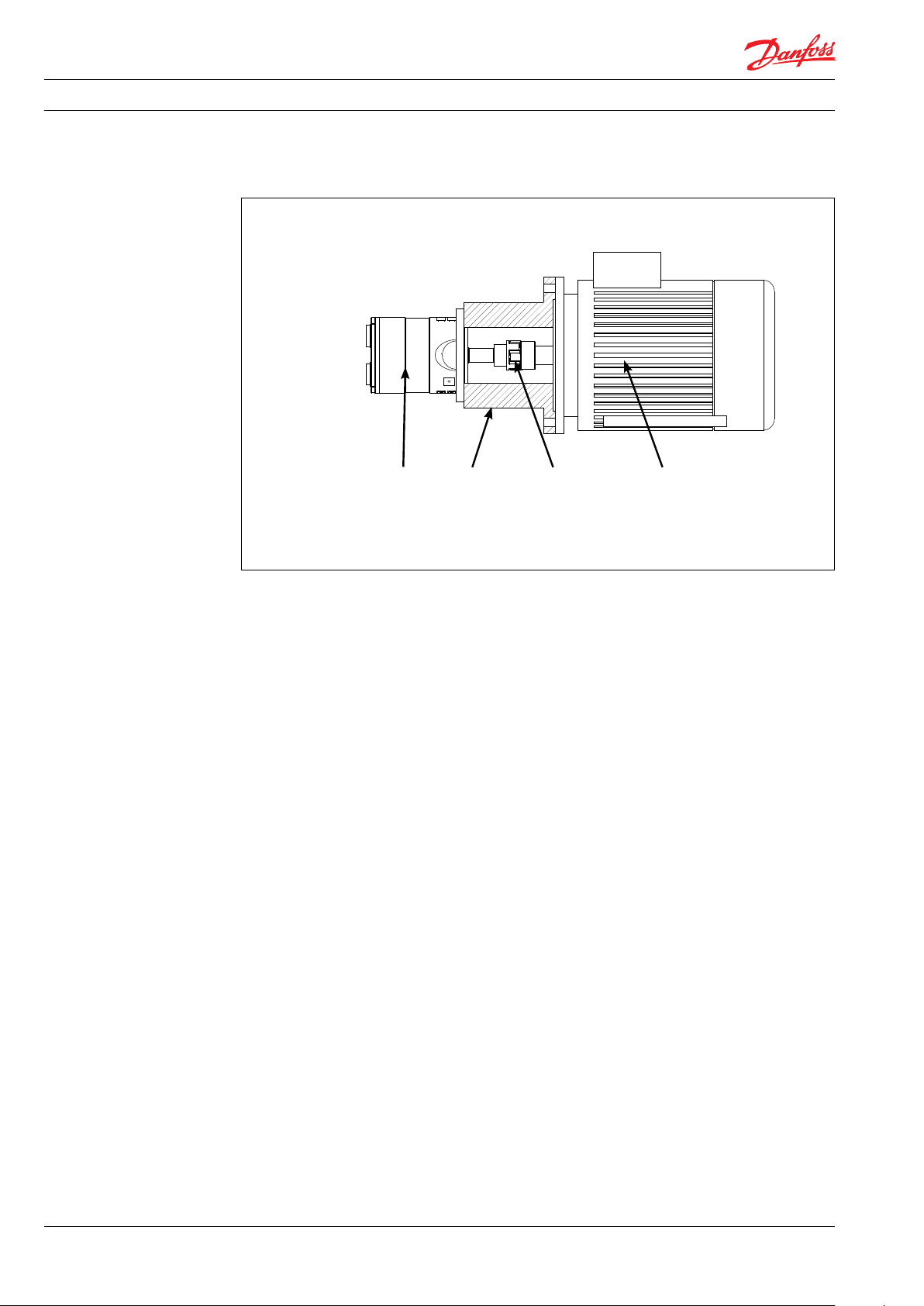

7. Installation Siehe die Abbildung unten für Informationen
zum Montieren der Pumpen und zum

A CB

A: Pumpe
B: Kupplungsglocke
C: Flexible Kupplung
D: Motor

Wenn eine alternative Montageart erforderlich
ist, wenden Sie sich für weitere Informationen
bitte an Ihren Danfoss-Vertreter.

Hinweis: Jede Axial- und Radiallast an der
Pumpenwelle muss unbedingt vermieden
werden.

7.1 Filtration

Eine gute Filtration ist entscheidend für die
Leistung, Wartung und Garantie Ihrer Pumpe.

Schützen Sie Ihre Pumpe und die Anlage, in der
sie installiert ist, indem Sie stets sicherstellen,
dass die Filtrationsspezifikationen eingehalten
und die Filterpatronen gemäß dem
Wartungsplan ausgetauscht werden.

Da Wasser eine geringe Viskosität aufweist,
wurden die PAHT G Pumpen von Danfoss sehr
kompakt konstruiert, um innere Leckraten zu
begrenzen und die Leistung der Komponenten
zu erhöhen.

Der Hauptfilter muss mit einer Filterfeinheit
von 10 μm eine Abscheideleistung von 99,98 %
aufweisen. Es wird nachdrücklich empfohlen,
immer Präzisionstiefen-Filterpatronen
einzusetzen, die über eine Filtereinheit von
10 μm abs., ß10 ≥ 5000 verfügen.

Beachten Sie bitte, dass Beutellter oder
Drahtgeechtlterpatronen nicht empfohlen
werden, da diese in der Regel nur eine Abschei­deleistung von 50 % aufweisen. Das bedeutet,
dass von 100.000 Schmutzpartikeln, die in solche
Filter gelangen, 50.000 Partikel nicht

Anschließen an einen Elektro- oder Verbren­nungsmotor
(spezielle Kupplung erforderlich).

D

herausgeltert werden. Bei Präzisionslterpa­tronen mit
einer Abscheideleistung von 99,98 % werden im
Vergleich dazu nur 20 von den 100.000
Schmutzpartikeln durchgelassen.

Für weitere Informationen zur Bedeutung einer
ordnungsgemäßen Filtration, einschließlich der
Filtrationsverfahren, Denitionen und einer
Filter-Auswahlhilfe für Ihre Pumpe, ziehen Sie
bitte unsere Filtrationsdokumentation und

-spezikationen zurate (Danfoss-Dokumentnum­mer 521B1009).

7.2 Geräuschpegel

Da die Pumpeneinheit in der Regel auf einem
Rahmen oder einer Kupplungsglocke montiert
wird, kann der allgemeine Geräuschpegel nur für
das komplette System bestimmt werden. Um
Vibrationen und Geräusche im System zu
verringern, ist es daher besonders wichtig, dass
die Pumpeneinheit ordnungsgemäß mit
Vibrationsdämpfern auf dem Rahmen montiert
wird. Zudem sollten (wo dies möglich ist) anstatt
Metallrohren exible Schläuche verwendet
werden.

• Der Geräuschpegel wird durch folgende
Faktoren beeinusst:

• Drehzahl der Pumpe:
Eine hohe Drehzahl führt im Vergleich zu
einer niedrigen Drehzahl aufgrund der
höheren Frequenz zu mehr Flüssigkeits­ pulsationen,Körperschall und Vibra
tionen.

• Ausgangsdruck:
Hoher Druck erzeugt mehr Geräusche als
niedriger Druck.

14

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

M

2

SYSTEM

1 4 5 5 6

73

PI

PI

8

• Pumpenmontage:
Bei einer starren Montage werden durch
die Körperschallschwingungen mehr
Geräusche erzeugt als bei einer exiblen
Montage. Daher sind beim Montieren
Dämpfer zu verwenden.

• Anschlüsse an die Pumpe:
Durch direkt an die Pumpe angeschlossene
Rohre entstehen aufgrund der Körper
schallschwingungen mehr Geräusche als
bei exiblen Schläuchen.

7.3 Oenes System-Design

A Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchuss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).

B Einlassfilter:
Bauen Sie einen Einlasslter (1) vor der

PAHT G-Pumpe (2) ein. Bitte beachten Sie
für Informationen dazu, wie der richtige
Filter uszuwählen ist, Abschnitt 9.1:
Filtration.

C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruck

schalter (3) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
minimalen Eingangsdruck gemäß den in
Abschnitt 4: Technische Daten
enthaltenen Spezikationen ein. Wenn
der Eingangsdruck niedriger ist als der
eingestellte minimale Druck, muss der
Überwachungsdruckschalter das
Einschalten bzw. den etrieb der Pumpe
verhindern.

D Überwachungstemperaturschalter :

Bauen Sie einen Überwachungstempera
turschalter (4) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
Temperaturwert gemäß Technische Daten,
Punkt 4. Die Überwachung Temperatur
schalter schaltet die Pumpe aus, wenn
Einlasstemperatur höher als die einges
tellte Wert.

• Frequenzumrichter:
Über Frequenzumrichter geregelte
Motoren erzeugen mehr Geräusche, wenn
der Frequenzumrichter nicht ord
nungsgemäß eingestellt wurde.

E Schläuche:

Verwenden Sie exible Schläuche (5), um
Vibrationen und Geräusche zu minimieren.

F Eingangsdruck:
Um das Risiko von Kavitation und

anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezikationen in Abschnitt 4:
Technische Daten entsprechen.

G Rückschlagventil (6):
Im Austritt kann ein Rückschlagventil

installiert werden, um ein Rückwärt
slaufen der Pumpe zu vermeiden.

H Hochdruck-Sicherheitsventil:

Da die PAHT G-Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durchuss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(7)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.

Hinweis: Wenn ein Rückschlagventil in der
Einlassleitung montiert wird, ist zwischen dem
Rückschlagventil und der Pumpe auch ein
Niederdruck-Sicherheitsventil (8) als Schutz vor
Hochdruckspitzen erforderlich.

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

15

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

PI

System

PI

M

1

2

3

4

5 5

7

6

7.4 Geschlossenes System Design
(gilt nicht für PAHT G 256-308)

A Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchuss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).

B Einlassfilter:
Bauen Sie einen Einlasslter (1) vor dem

Tank (2). Bitte beachten Sie für Informa
tionen dazu, wie der richtige Filter
auszuwählen ist, Abschnitt 9.1: Filtration.
C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruck-
schalter (3) vor dem Filter (1) ein. Stellen Sie
den maximalen Eingangsdruck auf 2 barg
(29,0 psig). Die Überwachungsdruckschal
ter wird die Pumpe (5) stoppen, wenn die
Einlaßdruck höher als 2 barg Überdruck
(29,0 psig) anzeigt dass das Filterelement
gewechselt werden muß.

D Überwachungstemperaturschalter :

Bauen Sie einen Überwachungstempera
turschalter (4) in den Tank ein. Stellen Sie
den Temperaturwert entsprechend den
technischen Daten, Punkt 4. Die Tempera
turüberwachung stoppt die Pumpe, wenn
Vorlauftemperatur höher als der
eingestellte Wert ist.

2

11

Reservoir

4

PI

E Schläuche:

Verwenden Sie exible Schläuche (6), um
Vibrationen und Geräusche zu minimieren.

F Eingangsdruck:
Um das Risiko von Kavitation und

anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezikationen in Abschnitt 4:
Technische Daten entsprechen.

G Rückschlagventil (7):
Im Austritt kann ein Rückschlagventil

installiert werden, um ein Rückwärt
slaufen der Pumpe zu vermeiden.

H Hochdruck-Sicherheitsventil:

Da die PAHT G-Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durchuss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(8)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.

I System Wasserfüllung :

Um eine ordnungsgemäße Filtration von
neuen Wasser (10) die das System versorgt,
sollte das Füllventil (9) immer benutz
werden.

J Niveauschalter :

Bauen Sie den Niveauschalter (11) über dem
Auslass des Reservoirs ein. Der Niveauschal
ter muss die Pumpe stoppen, wenn das
Wasser im Behälter unter dem Schalter ist,
der anzeigt, dass der Behälter leer ist.

M

6 6 7

5

PI

System

9

1

16

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

3

10

8

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

8. Abmessungen und
Anschlüsse

8.1 PAHT G 2-6.3

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

17

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

8.2 PAHT G 10-12.5

18

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

8.3 PAHT G 20-32

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

19

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

8.4 PAHT G 50-90

20

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

8.5 PAHT G 256-308

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

21

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

9. Service Garantie
Die Pumpen PAHT G von Danfoss sind für eine
lange Betriebsdauer sowie für niedrige War­tungs- und Lebenszykluskosten ausgelegt.
Unter der Voraussetzung, dass die Pumpe gemäß
den Spezikationen von Danfoss betrieben wird,
garantiert Danfoss einen 8.000-stündigen
wartungsfreien
Wenn die Empfehlungen von Danfoss in Bezug
auf die Systemkonstruktion nicht befolgt
werden, wird die Lebensdauer der PAHT
G-Pumpen erheblich beeinträchtigt.

Die folgenden weiteren Faktoren beeinussen
ebenfalls die Leistung und Lebensdauer der
Pumpe:

- Betrieb der Pumpe mit Drehzahl außerhalb
der Spezikationen

- Versorgung der Pumpe mit Wasser,
das eine höhere Temperatur aufweist als
empfohlen

- Betrieb der Pumpe mit Eingangsdruck
außerhalb der Spezikationen

- Betrieb der Pumpe mit Ausgangsdruck
außerhalb der Spezikationen

Regelmäßige Inspektionen sind erforderlich, um
sicherzustellen, dass verschlissene Komponenten
(sofern vorhanden) rechtzeitig ausgetauscht
werden. Beim Bestimmen der Häugkeit der
Inspektionen sollten Betriebsbedingungen wie
z. B. die Wasserqualität berücksichtigt werden.
Danfoss empehlt, jedes Jahr eine Inspektion
durchzuführen.
Zudem wird empfohlen, den auf diesen Zweck
abgestimmten Werkzeugsatz zu erwerben.

22

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

Datenblatt | PAHT G 2-308 und ATEX PAHT G Pumpen

AI106586503089de-000801 | Data sheet PAHT G pumps | 05.2021

23

Danfoss A/S

High Pressure Pumps
DK-6430 Nordborg
Denmark

Danfoss ca n accept no respons ibility for pos sible errors in ca talogues, bro chures and other pr inted material. Da nfoss reserves t he right to alter its p roducts with out notice.
This also a pplies to produc ts already on ord er provided that su ch alterations ca n be made without su bsequential cha nges being nece ssary in speci cations alread y agreed.
All trade marks in this mate rial are proper ty of the respec tive companies . Danfoss and the Dan foss logotyp e are trademark s of Danfoss A/S. Al l rights reserv ed.

© Danfoss | DCS (im) | 2021.05

AI106586503089de-000801 | 24
