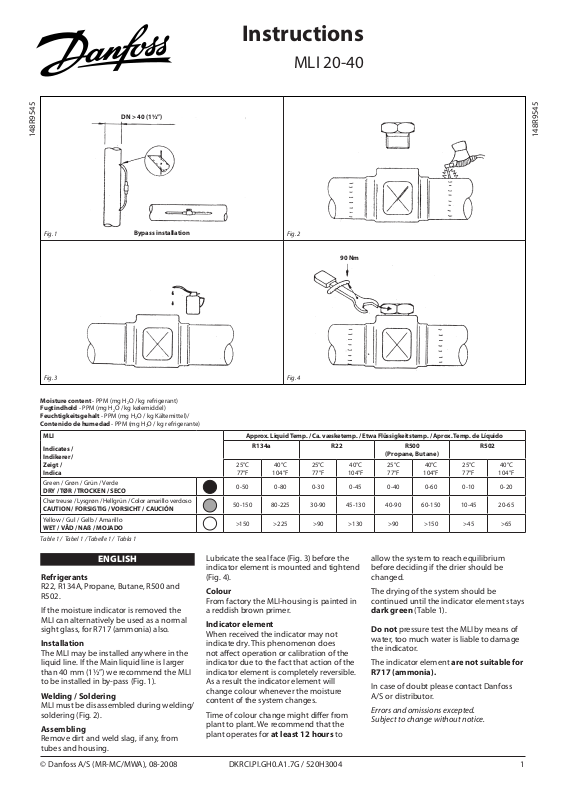

Danfoss MLI 20-40 Installation guide [da]

Instructions

DN > 40 (1½”)

MLI 20-40

148R9545

Fig. 1

Fig. 3

Moisture content - PPM (mg H2O / kg refrigerant)
Fugtindhold - PPM (mg H2O / kg kølemiddel)
Feuchtigkeitsgehalt - PPM (mg H2O / kg Kältemittel)/
Contenido de humedad - PPM (mg H2O / kg refrigerante)

MLI

Indicates /
Indikerer /
Zeigt /
Indica

Green / Grøn / Grün / Verde

DRY / TØR / TROCKEN / SECO

Chartreuse / Lysgrøn / Hellgrün / Color amarillo verdoso

CAUTION / FORSIGTIG / VORSICHT / CAUCIÓN

Yellow / Gul / Gelb / Amarillo

WET / VÅD / NAß / MOJADO

Table 1 / Tabel 1 / Tabelle 1 / Tabla 1

Bypass installation

Fig. 2

90 Nm

Fig. 4

Approx. Liquid Temp. / Ca. væsketemp. / Etwa Flüssigkeitstemp. / Aprox. Temp. de Líquido

R134a R22 R500

25°C
77°F

0-50 0-80 0-30 0-45 0-40 0-60 0-10 0-20

50-150 80-225 30-90 45-130 40-90 60-150 10-45 20-65

>150 >225 >90 >130 >90 >150 >45 >65

40°C

104°F

25°C
77°F

40°C

104°F

(Propane, Butane)

25°C
77°F

40°C

104°F

25°C
77°F

R502

40°C

104°F

148R9545

ENGLISH

Refrigerants

R22, R134A, Propane, Butane, R500 and
R502.

If the moisture indicator is removed the
MLI can alternatively be used as a normal
sight glass, for R717 (ammonia) also.

Installation

The MLI may be installed anywhere in the
liquid line. If the Main liquid line is larger
than 40 mm (1½”) we recommend the MLI
to be installed in by-pass (Fig. 1).

Welding / Soldering

MLI must be disassembled during welding/
soldering (Fig. 2).

Assembling

Remove dirt and weld slag, if any, from

Lubricate the seal face (Fig. 3) before the
indicator element is mounted and tightend
(Fig. 4).

Colour

From factory the MLI-housing is painted in
a reddish brown primer.

Indicator element

When received the indicator may not
indicate dry. This phenomenon does
not affect operation or calibration of the
indicator due to the fact that action of the
indicator element is completely reversible.
As a result the indicator element will
change colour whenever the moisture
content of the system changes.

Time of colour change might differ from
plant to plant. We recommend that the
plant operates for at least 12 hours to

allow the system to reach equilibrium
before deciding if the drier should be
changed.

The drying of the system should be
continued until the indicator element stays

dark green (Table 1).

Do not pressure test the MLI by means of

water, too much water is liable to damage
the indicator.

The indicator element are not suitable for

R717 (ammonia).

In case of doubt please contact Danfoss
A/S or distributor.

Errors and omissions excepted.
Subject to change without notice.

tubes and housing.

© Danfoss A/S (MR-MC/MWA), 08-2008 DKRCI.PI.GH0.A1.7G / 520H3004 1

Instructions MLI 20-40

DANSK

Kølemidler

R22, R134A, Propane, Butane, R500 og
R502.

Hvis fugt indikator elementet ernes kan
MLI’en anvendes som almindeligt skue
glas, også for R717 (ammoniak).

Installation

MLI’en kan installeres hvor som helst i
væskeledningen. Er hovedvæskeledningen
større end 40 mm (1½”) anbefaler vi at
installere MLI’en i by-pass (Fig. 1).

Svejsning / Lodning

MLI’en skal være adskilt under påsvejsning/
pålodning (Fig. 2).

Samling

Fjern eventuel skidt og svejsesprøjt fra rør
og MLI-hus. Smør tætningsfladen (Fig 3.)

DEUTSCH

Kältemittel

R22, R134A, Propan, Butan, R500 und R502.

Installation

Der MLI läßt sich überall in der Flüssigkeits­leitung einbauen. Bei Flüssigkeitsleitungen
über 40 mm (1½”) empfehlen wir die
Installation des MLI’s in einem Bypass
(Fig. 1).

Schweißen / Löten

Der MLI muß während des Schweißens
und Lötens zerlegt sein.

Montage

Vor Montage Schweißschlacken und
Schmutz aus Rohren und MLI-Gehäuse
entfernen. Vor Montage und Verschrauen
des Anzeigerelements (Fig 4) die
Dichtungsfläche (Fig 3) schmieren.

før indikator elementet monteres og skrues
fast (Fig. 4).

Farve

Fra fabrik er MLI-huset malet med rødbrun
primer.

Indikator element

Ved modtagelse indikerer indikatoren ikke
nødvendigvis tør. Dette fænomen påvirker
ikke funktionen eller kalibreringen af
indikatoren, idet processen er fuldstændig
reversibel. Følgelig vil indikator elementet
skifte farve når fugt indholdet i systemet
ændre sig.

Den tid det tager for indikator elementet at
skifte farve kan variere fra anlæg til anlæg.
Vi anbefaler at anlæget er i drift i mindst
12 timer for at systemet kan nå at komme
i ligevægt, inden det besluttes om tørreren
skal skiftes.

Farbe

Das MLI-Gehäuse wird werksseitig mit
rotbraunem Grundanstrich versehen.

Anzeigeelement

Vor dem Einbau wird nicht unbedingt
der Zustand “trocken” angezeigt. Diese
Erscheinung beeinflußt weder Funktion
noch Kalibrierung, da der Prozeß völlig
umkehrbar ist. Das Indikatorelement wird
also bei Änderung des Feuchtigkeits­gehaltes im System die Farbe
ändern.

Die Zeit bis zum Farbumschlag ist für
verschiedene Anlagen unterschiedlich.
Wir empfehlen einen mindestens 12
stündigen Betrieb der Anlage, um ein
Gleichgewicht des Systems zu erreichen.
Erst danach sollte über den Austausch des
Trockners entschieden werden.

Tørringen af systemet bør fortsætte indtil
indikatoren forbliver mørkegrøn (Tabel 1).

Trykprøv ikke MlI’en med vand, for meget
vand kan skade indikatoren.

Indikator elementet er uegnet til R717

(ammoniak).

I tvivlstilfælde kontakt venligst Danfoss A/S
eller forhandler.

Der tages forbehold for fejl og mangler.

Danfoss A/S forbeholder sig ret til uden
forudgående varsel at foretage ændringer af
produkter og specifikationer.

Das Trocknen des Systems muß so lange
fortgeführt werden, bis die Anzeigerfarbe

dunkelgrün bleibt (Tabelle 1).
Keine Wasserdruckprobe mit

eingebautem MLI durchführen. Zu viel
Wasser kann den Anzeiger beschädigen.

Das Anzeigeelement ist für R717

(Ammoniak) nicht geeignet.

Im Zweifelsfall wenden Sie sich bitte an
Danfoss A/S oder eine Vertretung. Irrtum
vorbehalten.

Wir behalten uns das Recht vor, Änderung
der Produkte und Spezifikationen
vorzunehmen.

ESPAÑOL

Refrigerantes

R22, R134A, Propano, Butano, R500 y R502.

Desmontando el indicador de humedad,
el MLI también puede utilizarse como
una mirilla normal, incluso para R717
(amoníaco).

Instalacion

El MLI puede instalarse en cualquier punto
de la línea de líquido. Si la linea general de
líquido tiene un diámetro mayor de
40 mm (1½”), recomendamos su
instalación en by-pass.

Soldadura

Antes de proceder a soldar, desmontar
el MLI (Fig. 2).

Montaje

Eliminar las escorias de soldadura y la
suciedad en los tubos y en el cuerpo

2 DKRCI.PI.GH0.A1.7G / 520H3004 © Danfoss A/S (MR-MC/MWA), 08-2008

del MLI. Antes de montar el elemento
indicador (Fig. 4), lubrificar la superficie de
obturación (Fig. 3).

Color

El indicador MLI se entrega pintado de
fábrica con pintura de imprimación de
color marrón rojizo.

Elemento indicador

A su recepción, puede ocurrir que
el indicador no señale “Seco”. Este
fenómeno no afecta al funcionamiento
o la calibración del indicador, ya que la
actuación del elemento indicador es
totalmente reversible.

Como resultado, siempre que varíe el
contenido de humedad del sistema, el
elemento indicador cambiará de color.

El tiempo necesario para cambiar de color
puede ser distinto en cada instalación.

Antes de decidir si procede o no a cambio
del elemento secador, se recomienda dejar
la planta en funcionamiento durante un
minimo de 12 horas, para permitir que el
sistema alcance la estabilidad.

El secado del sistema debe continuarse
hasta que el elemento indicador se
mantenga en el verde oscuro (Tabla 1).

No efectuar la prueba de presión del MLI
con agua, ya que un exceso de agua puede
producir daños en el elemento indicador.

El elemento indicador no está disponible

para R717 (amoníaco).

En caso de duda, rogamos contacten con
Danfoss A/S o con su distribuidor.

Con excepción de los errores u omisiones,
estos datos quedan sujetos a modificación
sin previo aviso.
