Техническое описание
Электронное реле давления
MEP
Модификации MEP 2200 и MEP 2250:
Для использования в системах мобильной гидравлики
Два выхода
Выход 1: Выход реле
– Гистерезис 1 % диапазона измерений
– Постоянная времени 1 мс
Выход 2: Аналоговый выход
– Пропорциональный или по напряжению
Модификации MEP 2600 и MEP 2650:
Для использования в системах мобильной гидравлики
промышленной гидравлики и в воздушных
компрессорах
Один выход
Выход 1: Выход реле
– Гистерезис 1 – 8 % диапазона измерений
– Постоянная времени 8 – 512 мс
–
Immunity towards VFD
Данная серия доступна в 2 модификациях:
– MEP 2200 и MEP 2600 – без
встроенного демпфера
– MEP 2250 и MEP 2650 – со встроенным
демпфером
Встроенный демпфер обеспечивает высокий уровень
защиты от кавитации и гидравлических
хорошо продуманная конструкция обладает
вибростойкостью и исключительной надежностью.
Высокая степень защиты от электромагнитных
помех
обеспечивает возможность реле давления
соответствовать большинству требований.
ударов, а
отличной
,
Характеристики
• Предназначены для работы в сложных
условиях эксплуатации
• Отличная стабильность в течение
длительного срока эксплуатации при
отсутствии отклонений
• Отсутствие протечек благодаря
цельносварной конструкции
• Материалы, контактирующие со средой
выполнены из нержавеющей стали
• Для рабочих сред и температур
окружающей среды до 125 °C
Сертификаты Признано согласно UL 508
• Модификации с двойными выходами с
функцией переключения и аналоговым
выходным сигналом: 0 – 5 В, 1 – 5 В, 1 – 6 В,
0 – 10 В, 10 – 90 % пропорциональное
напряжение в качестве дополнительного
выхода
• Модификации реле с регулируемым
гистерезисом и постоянной времени
• Широкий выбор модификаций штуцеров и
штекеров
• Защита от электромагнитных помех до
100 В/м
• Защита от тепловой перегрузки
© Danfoss | DCS (im) | 2019.02
IC.PD.P20.Z5.50 | 1
Техническое описание | Электронное реле давления, MEP
Демпфер
в модификациях
MEP 2250 и MEP 2650
Демпфер
Технические
характеристики
Применение
Демпфер защищает чувствительные элементы
в случае кавитации, гидравлических ударов и
пиков давления, которые могут возникать в
системах с жидкостью при изменении скорости
потока,например, быстрое закрытие клапана
или запуск и остановка насоса.
Данная проблема может возникнуть на входе
и выходе даже при достаточно низком рабочем
давлении.
Вязкость рабочей среды имеет незначительное
влияние на инерционность. Даже при
вязкости до 100 сСт инерционность не
превышает 4 мс.
Эксплуатационные характеристики (EN 60770)
Модификации MEP 2200 и MEP 2250
(выход реле и аналоговый выход)
Гистерезис реле ~ 1% диапазона измерений
Задержка времени
переключения
Точность (включая
нелинейность, гистерезис
и повторяемость)
Влияние температуры на
положение нуля шкалы
1)
Для получения дополнительной информации обращайтесь в представительство компании Danfoss
< ±0,15 % диапазона измерений / 10 К < ±0,15 % диапазона измерений / 10 К
Двойной выход
1)
1 мс 8 – 512 мс
2% диапазона измерений
Модификации MEP 2600 и MEP 2650
Выход реле (реле - выход)
1 – 8 % диапазона измерений
2% диапазона измерений (1 – 5% Hysteresis)
3% диапазона измерений (6 – 8% Hysteresis)
Давление перегрузки и давление разрыва – без демпфера
Номинальное давление [бар] 10 16 25 40 60 100 160 250 400 500 600 1000* 160 0* 2200*
Давление перегрузки 30 48 80 80 14 0 200 320 500 800 14 00 14 00 2000 2500 3000
Давление разрыва 400 640 800 800 140 0 2000 1600 2500 4000 >4000 >4000 >4000 >4000 >4000
* Доступно с отверстием в ысокого давления M12 × 11.5 P, тип FC06. Обратитесь в представите льство компании Danfoss.
Давление перегрузки и давление разрыва – со встроенным демпфером
Номинальное давление [бар] 10 16 25 40 60 100 160 250 400 500 600
Давление перегрузки 30 48 120 120 210 300 480 750 120 0 2100 2100
Давление разрыва 400 640 800 800 140 0 2000 1600 2500 4000 >4000 >4000
Электрические характеристики
Модификации MEP 2200 и MEP 2250
Тип
(выход реле и аналоговый выход)
Макс. нагрузка
Типы электрических
соединений
Макс. пусковая
нагрузка
Напряжение питания 8 – 32 V
Перенапряжение/
обратное напряжение
1)
Для получения информация по предельным значениям индуктивной нагрузки обратитесь
в представительство компании Danfoss
1)
Двойной выход
500 mA 500 mA
см. стр. 8 см. стр. 8
1.6 A 600 mA
± 36 V ± 33 V
Модификации MEP 2600 и MEP 2650
Выход реле (реле - выход)
2 | IC.PD.P20.Z5.50
© Danfoss | DCS (im) | 2019.02
Техническое описание | Электронное реле давления, MEP
характеристики
(продолжение)
Описание параметров выходного сигнала для MEP 2200 и 2250Технические
NPN и PNP NPN
Ном. выходной сигнал (с защитой от КЗ)
Напряжение питания [U
неправильной полярности
], с защитой от
B
0 – 5, 1 – 5, 1 – 6 В 0 – 10 В
8 – 30 В 12 – 30 В —
10 – 90 %
пропорц.
Энергопотребление 4,5 мА 4,5 мА 4,5 мА
Выходное полное сопротивление ≤ 90 Ом ≤ 90 Ом ≤ 90 Ом
Нагрузка [R
Нагрузка [R
] (подключено к 0 В) RL ≥ 10 кОм RL ≥ 10 кОм RL ≥ 5 кОм
L
] (подключено к + В) Не возможно Не возможно RL ≥ 5 кОм
L
Условия окружающей среды
Диапазон температур рабочей среды - 40 – 125 °C
Диапазон температур окружающей среды - 40 – 125 °C.
Диапазон температурной компенсации - 40 – 125 °C
Диапазон температур транспортировки -55 – 150 °C
ЭМС – излучение EN 61326-2-3: 2013
Директива по электромагнитной совместимости 2014/30/EU
ЭМИ – защита от ВЧ-поля
Электрические характеристики согласно ISO 7637 импульс 1 – 4, 24 В
100 В/м, 26 МГц – 1 ГГц
3 В/м, 1,4 ГГц – 2,7 ГГц
Кабель EN 61326-2-3 < 30 м
Вибростойкость 20 g, 10 – 2000 Гц, синусн. EN 6 006 8-2- 6
Устойчивость к ударам 100 g EN 60 06 8-2 -27
Класс защиты (в зависимости от электрических соединений) см. стр. 7
Механические условия
Материалы, контактирующие со средой
Корпус AISI 304 или пластмасса
Материалы
Подключение давления 17 – 4 PH
Электрическое соединение см. стр. 7
17 – 4 PH
© Danfoss | DCS (im) | 2019.02
IC.PD.P20.Z5.50 | 3
Техническое описание | Электронное реле давления, MEP
Коды конфигурации для MEP 2200 и MEP 2250
1)
бар
2)
бар
Код 1
Код 2
Состояние реле
высокий
низкий
Состояние реле
высокий
низкий
Нормально открытый (НО)
Уставка
Гистерезис 1 % диапазона измерений
Нормально закрытый (НЗ)
Уставка
NPN – двойной выход
NPN / заземление
Нагрузка
NPN – двойной выход
NPN / заземление
Нагрузка
+ питание
Сигнала давления
(абсолютный и
пропорциональный
режим)
- питание
+ питание
Сигнала давления
(абсолютный и
пропорциональный
режим)
- питание
Код 3
Код 4
Состояние реле
высокий
низкий
Состояние реле
высокий
низкий
Гистерезис 1 % диапазона измерений
Нормально открытый (НО)
1)
Уставка
Гистерезис 1 % диапазона измерений
Нормально закрытый (НЗ)
2)
Уставка
Гистерезис 1 % диапазона измерений
бар
бар
PNP – двойной выход
PNP / переключение на питание
Нагрузка
PNP – двойной выход
PNP / переключение на питание
Нагрузка
+ питание
Сигнал давления
(абсолютное
напряжение)
- питание
+ питание
Сигнал давления
(абсолютное
напряжение)
- питание
1)
НО: При повышении давления (P0 - P
нагрузки (состояние реле изменится с низкого на высокое).
При снижении давления (P
Макс.
- P0), когда достигается уставка + гистерезис, реле произведет отключение прилагаемой
Макс.
), когда достигается уставка, реле произведет подключение прилагаемой
нагрузки (состояние реле изменится с высокого на низкое).
2)
НЗ: При повышении давления (P0 - P
нагрузки (состояние реле изменится с высокого на низкое).
При снижении давления (P
Макс.
- P0), когда достигается уставка + гистерезис, реле произведет подключение прилагаемой
Макс.
), когда достигается уставка, реле произведет отключение прилагаемой
нагрузки (состояние реле изменится с низкого на высокое).
4 | IC.PD.P20.Z5.50
© Danfoss | DCS (im) | 2019.02
Техническое описание | Электронное реле давления, MEP
Коды конфигурации для MEP 2600 и MEP 2650
Состояние реле
Нормально открытый (НО)
1)
NPN – выход реле
NPN / заземление
Код 5
Код 6
Код 7
высокий
низкий
Состояние реле
высокий
низкий
Состояние реле
высокий
низкий
Уставка
Гистерезис 1 – 8 % диапазона измерений
Нормально закрытый (НЗ)
2)
Уставка
Гистерезис 1 – 8 % диапазона измерений
Нормально открытый (НО
1)
Уставка
бар
бар
бар
Нагрузка
NPN – выход реле
NPN / заземление
Нагрузка
PNP – выход реле
PNP / переключение на питание
Нагрузка
+ питание
- питание
+ питание
- питание
+ питание
- питание
Гистерезис 1 – 8 % диапазона измерений
Состояние реле
Нормально закрытый (НЗ)
2)
высокий
Код 8
низкий
Уставка
Гистерезис 1 – 8 % диапазона измерений
1)
НО: При повышении давления (P0 - P
нагрузки (состояние реле изменится с низкого на высокое).
При снижении давления (P
Макс.
- P0), когда достигается уставка + гистерезис, реле произведет отключение прилагаемой
Макс.
), когда достигается уставка, реле произведет подключение прилагаемой
нагрузки (состояние реле изменится с высокого на низкое).
2)
НЗ: При повышении давления (P0 - P
нагрузки (состояние реле изменится с высокого на низкое).
При снижении давления (P
Макс.
- P0), когда достигается уставка + гистерезис, реле произведет подключение прилагаемой
Макс.
), когда достигается уставка, реле произведет отключение прилагаемой
нагрузки (состояние реле изменится с низкого на высокое).
бар
PNP – выход реле
PNP / переключение на питание
Нагрузка
+ питание
- питание
© Danfoss | DCS (im) | 2019.02
IC.PD.P20.Z5.50 | 5
Техническое описание | Электронное реле давления, MEP
Заказ стандартной модификации с двумя выходами MEP 2200 и MEP 2250
MEP 22..
-
Уплотнительная прокладка
Определяется типом штуцера
-
.................................................
Штуцер (Hex 22)
Стандартное 0 0 BD08
С демпфером 5 0 AC04/AF04
AC02/AF02
Диапазон измерений
GB04 G1/4 A DIN 3852-E
0 – 10 бар 2 0 PT04
7
/
– 20 UNF-2A
16
1
/4 – 18 NPT/NPTF
1
/8 – 27 NPT/NPTF
1
/4 – 19 PT
1)
1)
0 – 16 бар 2 2
0 – 25 бар 2 4 Электрическое соединение
0 – 40 бар 2 6 C 1
0 – 60 бар 2 8 C 3
M12 x 1 EN60947-5-2
Штекер Deutsch DT04-4P
0 – 100 бар 3 0
0 – 160 бар 3 2 Постоянная времени
0 – 250 бар 3 4 0
1 мс
0 – 400 бар 3 6
0 – 600 бар 3 8 Гистерезис
1
1% диапазона измерений
Код конфигурации
См. стр. 4 1 Вторичный выходной сигнал
См. стр. 4 2 2
См. стр. 4 3 3
См. стр. 4 4 4
Точка переключения 6
Необходимо ввести в [бар]
x x x
5
0 – 5 В
1 – 5 В
1 – 6 В
0 – 10 В
Пропорциональный, 10 – 90 %
1)
Включая витоновую прокладку. Мин. температура рабочей среды составляет -25 °C
2)
В наличии электрический соединитель, кодовый номер 063G0306
6 | IC.PD.P20.Z5.50
© Danfoss | DCS (im) | 2019.02
Техническое описание | Электронное реле давления, MEP
Заказ стандартной модификации с переключением MEP 2600 и MEP 2650
MEP 26..
-
Уплотнительная прокладка
-
Определяется типом штуцера
.................................................
Стандартное 0 0 Штуцер (Hex 22)
С демпфером 5 0 BD08
AC04/AF04
Диапазон измерений
AC02/AF02
0 – 10 бар 2 0 GB04
7
/16 – 20 UNF-2A
1
/4 – 18 NPT/NPTF
1
/8 – 27 NPT/NPTF
G1/4 A DIN 3852-E
1)
1)
0 – 16 бар 2 2 PT04 '1/4 – 19 PT
0 – 25 бар 2 4
0 – 40 бар 2 6 Электрическое соединение
0 – 60 бар 2 8 C 7
0 – 100 бар
0 – 160 бар
0 – 250 бар
0 – 400 бар
0 – 600 бар
3 0
3 2 Постоянная времени
3 4 1 8 мс
3 6 2 16 мс
3 8 3 32 мс
4
Код конфигурации 5
См. стр. 5 5 6
См. стр. 5 6 7
Deutsch DT04-3P
64 мс
128 мс
256 мс
512 мс
См. стр. 5 7
См. стр. 5 8 Гистерезис
1
Точка переключения 2
Необходимо ввести в [бар]
x x x
3
4
Вторичный выходной сигнал 5
Недоступно 0 6
7
8
1)
Включая витоновую прокладку. Мин. температура рабочей среды составляет -25 °C
1% диапазона измерений
2% диапазона измерений
3% диапазона измерений
4% диапазона измерений
5% диапазона измерений
6% диапазона измерений
7% диапазона измерений
8% диапазона измерений
© Danfoss | DCS (im) | 2019.02
IC.PD.P20.Z5.50 | 7
18.3 9.7
M12X1P
38
1.9
21
14
23
22,17
21
25
3.4
38
14
23
18.3 9.7
M12X1P
38
1.9
21
14
23
22,17
21
25
3.4
38

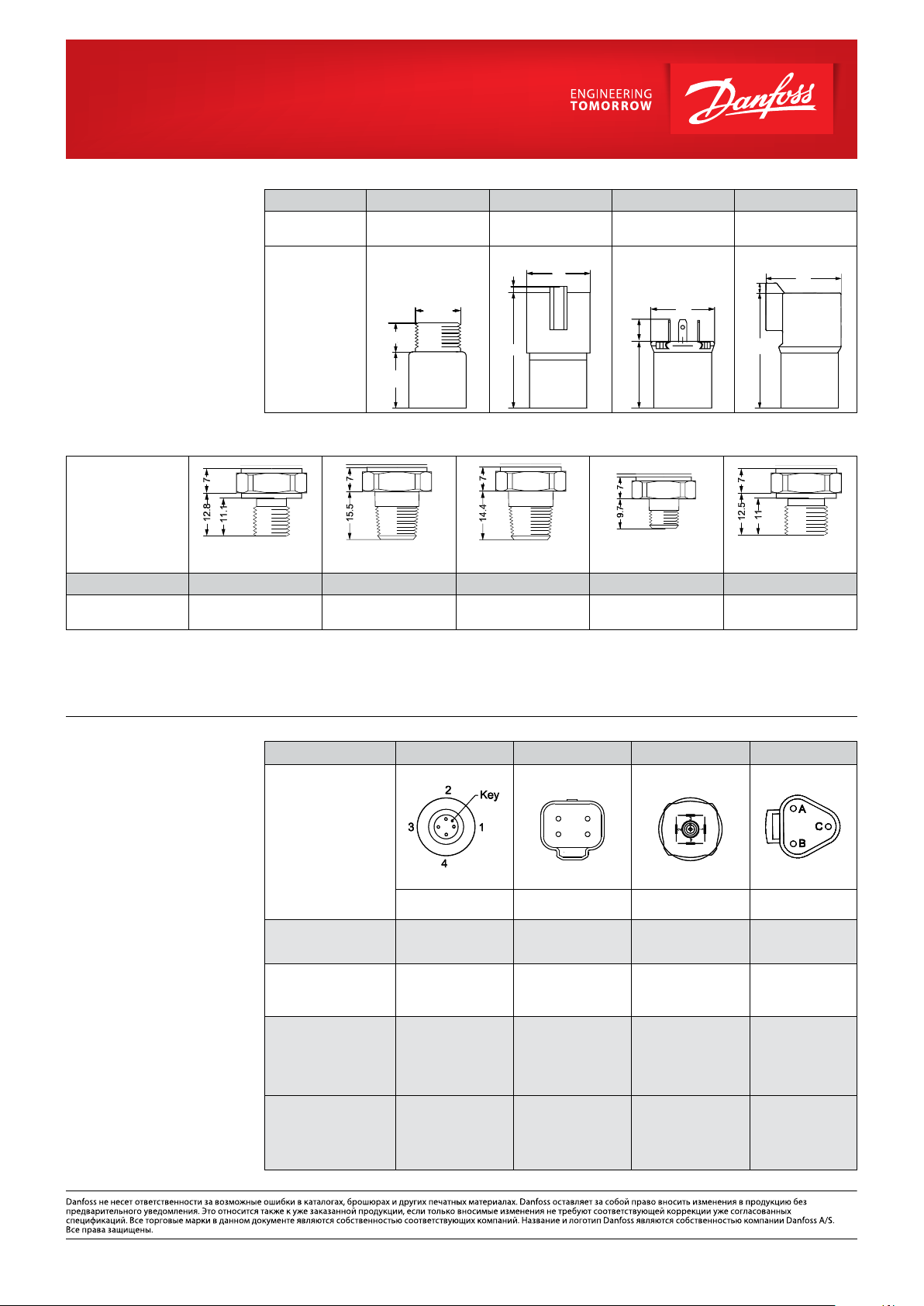

Габариты / Комбинации
14
23
Код типа C1 C3 C5 C7
M12 × 1 EN 60 947-5-2 Deutsch DT04-4P
Мини-штекер
DIN EN 175301-803-C
Deutsch DT04-3P
Примечание:
Диаметр
всех корпусов
равен 19 мм.
Примечание:
Сечение HEX
составляет 22 мм
от одной грани до
противоположной.
Код типа BD08 PT04 AC04/AF04 AC02/AF02 GB04
Рекомендованный
момент затяжки
⁄ – 20 UNF-2A ⁄ – 19 Pt ⁄ – 18 NPT / NPTF ⁄ – 27 NPT / NPTF G ⁄ A DIN 3852-E
18 – 20 Nm
2 – 3 поворота после
затяжки вручную
2 – 3 поворота после
затяжки вручную
2 – 3 поворота после
затяжки вручную
30 – 35 Nm
Электрические
соединения
Код типа C1 C3 C5 C7
M12x1 E N60 947- 5-2 Deutsch DT04-4P EN 175301- 803 -C Deutsch DT04-3P
Класс защиты IP67 IP67 IP67 IP67
Материал
Электрические
соединения,
MEP 22XX
Электрические
соединения,
MEP 26X X
SS, PBT 30 % GFR
Позолоченный (Au)
Вывод 1: + питание
Вывод 2: выход
давления
Вывод 3: ÷ питание
Вывод 4: выход реле
Pin 1: + питание
Pin 2: выход реле
Pin 3: ÷ питание
Pin 4: N/A buried
Стеклонаполненный
PBT 30 % GFR
Позолоченный (Au)
Вывод 1: ÷ питание
Вывод 2: + питание
Вывод 3: выход реле
Вывод 4: выход
давления
Glass filled PBT 30%
GFR
Tin (Sn) plated
Pin 1: выход
давления
Pin 2: + питание
Pin 3: выход реле
Pin 4: ÷ питание
Стеклонаполненный
PBT 30 % GFR
Луженый (Sn)
Вывод A: +
питание
Вывод B: ÷ питание
Вывод C: Выход
реле
Вывод A: + питание
Вывод B: ÷ питание
Вывод C: Выход
реле
© Danfoss | DCS (im) | 2019.02
IC.PD.P20.Z5.50 | 8
Loading...
