Danfoss KVR 12, KVR 15, KVR 22, KVR 28, KVR 35 Data sheet [it]

Scheda tecnica

Regolatore della pressione di condensazione, tipo KVR
Regolatore della pressione differenziale, tipo NRD

Il sistema di regolazione KVR ed NRD è utilizzato
per mantenere una pressione costante e
sufficientemente alta nel condensatore e nel
ricevitore di liquido, in impianti frigoriferi e di
condizionamento dell’aria con condensatore
raffreddato ad aria.

Caratteristiche

• Controllo della pressione preciso e regolabile

• Ampio campo di capacità e funzionamento

• Design con smorzatore delle pulsazioni

• Soffietto in acciaio inossidabile

• Struttura compatta ad angolo per
l’installazione in qualsiasi posizione

• Costruzione “ermetica” a brasare

Il KVR può essere anche usato con il regolatore
della pressione del ricevitore, tipo KVD.

• Valvola Schrader da ¼ in. per il collegamento di
un manometro

• Disponibile con attacchi a cartella e ODF
a brasare

• Può essere utilizzato nella seguente gamma EX:
categoria 3 (zona 2)

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 1

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Approvazioni UL LISTED, file SA7200

GOST AN30

Dati tecnici

Ordering

R22, R1270*, R134a, R290*, R404A, R407A, R407C, R407F,

Refrigeranti

Campo regolazione

Pressione di esercizio max.

Pressione di prova max.

Campo di temperatura del mezzo -45 / +130 °C

Banda proporzionale

Pressione differenziale apertura per NRD

Questo prodotto è stato valutato per R290, R600,
R600a, R1270 da valutazione sulle fonti in conformità
allo standard EN13463-1.

R448A, R449A, R450A, R452A, R507A**, R513A, R600*, R600a*
*KVR 12 - KVR 22 only
**not applicable for NRD

5 – 17,5 bar

Impostazione di fabbrica = 10 bar

KVR: PS/MWP = 28 bar

NRD: PS/MWP = 46 bar

KVR: Pe = 31 bar

NRD: Pe = 60 bar

KVR 12 – KVR 22 = 6,2 bar

KVR 28 – KVR 35 = 5 bar

Apertura iniziale: Δp = 1,4 bar

Apertura completa: Δp = 3 bar

Per elenco completo dei refrigeranti approvati, visitare
www.products.danfoss.com ed effettuare ricerca per
i singoli codici, dove i refrigeranti sono elencati come
parte dei dati tecnici.

KVR 12, KVR 15, KVR 22, KVR 28, KVR 35, NRD

Capacità nominale liquido 1)

(Capacità evaporatore)

Tipo

R22 R134 a

50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,31⁄2 12 034L00911⁄2 – 034L0093

KVR 12

50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,3 – – – – 12 034L0096
KVR 15 50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,35⁄8 16 034L00925⁄8 16 034L0097
KVR 22 50,4 47,3 36,6 54,4 13,2 11,6 12,0 14,3 – – –

129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – 1

KVR 28

129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – – 28 034L0099
KVR 35 129 121 93,7 139,3 34,9 30,6 34,9 37,7 – – – 1 3⁄8 35 034L0100

NRD

Gli attacchi scelti non devono essere troppo piccoli, in quanto velocità del gas superiori a 40 m / sec. all’ingresso del regolatore

possono causare rumorosità.

1

) La capacità nominale è basata su:

Per selezionare il prodotto in condizioni o refrigeranti differenti, utilizzare Danfoss Coolselector®2.

2

) La KVR è fornita senza dadi a cartella. Dadi a cartella disponibili separatamente:

– – – – – – – – – – –
– – – – – – – – – – – – 12 020-1136

– temperatura di evaporazione te= -10 °C
– temperatura di condensazione tc= 30 °C
– perdita di carico attraverso la valvola

Δp = 0.2 bar for liquid capacity

Δp = 0.4 bar for hot gas capacity

– offset = 3 bar

– 1⁄2 in./12 mm, codice 011L1103
– 5⁄8 in./16 mm, codice 011L1167

[kW]

R404A/

R507

Capacità nominale gas caldo 1)

(Capacità evaporatore)

R407C R22 R134 a

[kW]

R404A/

R507

Attacco a
cartella 2)

R407C [in] [mm] [in] [mm]

Codice

A brasare

Attacco

7

⁄8 22 034L0094

1

⁄8 – 034L0095

1

⁄2 – 020-1132

Codice

Requisiti REACH

© Danfoss | DCS (az) | 2018.03

Tutti i prodotti Danfoss soddisfano i requisiti REACH.
Uno degli obblighi imposti da REACH è informare i clienti circa
la presenza di una sostanza inclusa nell’elenco delle sostanze
candidate; pertanto, con la presente, informiamo i clienti della
presenza di una sostanza contenuta nell’elenco delle sostanze
candidate:

Un O-ring utilizzato in questo prodotto contiene senza ftalati
(CAS di Diisopentyl no: 605-50 -5) in una concentrazione
superiore a 0,1 % w/w”.

DKRCC.PD.HC0.A8.06 | 2

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Capacità liquido

Capacità max. regolatore Qe 1)

Capacità liquido in [kW]

Temperatura di

Tipo

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

1

) Le capacità sono basate su:

condensazione t

Temperatura di evaporazione te= -10 °C.
Per le altre temperature di evaporazione, vedere la tabella sotto.

c

[°C] 0,1 0,2 0,4 0,8 1, 6 0,1 0,2 0,4 0,8 1,6

10 23,7 33,5 47,4 67,0 94,8 42,5 60,2 85,1 120,4 170,5
20 21,8 30,8 43,6 61,7 87,3 39,2 55,4 78,4 110,9 157,0
30 19,8 28,1 39,7 56,2 79,4 35,6 50,4 71,3 100,9 142,9
40 17,8 25,2 35,6 50,4 71,3 32,0 45,3 64,0 90,6 128,3
50 15,7 22,2 31,4 44,4 62,9 28,2 39,9 56,4 79,9 113,1
10 60,5 85,6 121,1 171,2 242,3 108,9 154,0 217,8 308,2 436,2
20 55,7 78,8 111,4 157,6 223,0 100,2 141,8 200,6 283,8 401,7
30 50,7 71,7 101,4 143,4 202,9 91,2 129,0 182,5 258,2 365,5
40 45,9 64,3 91,0 128,7 182,1 81,9 115,8 163,9 231,8 328,2
50 40,1 58,8 80,3 113,6 160,7 72,2 102,1 144,4 204,4 289,3

10 22,8 32,3 45,6 64,6 91,3 40,7 57,5 81,4 115,0 163,0
20 20,8 29,4 41,6 58,8 83,2 37,1 52,5 74,2 105,0 149,0
30 18,7 26,5 37,4 53,0 74,9 33,4 47,3 66,9 94,7 134,0
40 16,6 23,5 33,2 47,0 66,5 29,7 42,0 59,4 84,1 119,0
50 14,5 20,5 29,0 41,0 58,0 25,9 36,6 51,8 73,3 104,0
10 58,3 82,4 117,0 165,0 233,0 104,0 147,0 208,0 295,0 418,0
20 53,1 75,1 106,0 150,0 213,0 94,9 134,0 190,0 269,0 361,0
30 47,8 67,6 95,7 135,0 191,0 85,5 121,0 171,0 242,0 343,0
40 42,5 60,0 84,9 120,0 170,0 76,0 108,0 152,0 215,0 305,0
50 37,0 52,3 74,0 105,0 148,0 66,3 93,7 133,0 188,0 266,0

(Capacità evaporatore)

Offset 1,5 bar Offset 3 bar

Perdita di c arico attraverso la valvola ∆p

[bar]

Capacità liquido in [kW]

(Capacità evaporatore)

Perdita di c arico attraverso la valvola ∆p

[bar]

R22 R22

R134a R134a

Fattori di correzione per la temperatura di evaporazione t

t

e

[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93

Capacità dell’impianto x fattore di correzione = capacità riportate nella tabella

-40 -30 -20 -10 0 10

e

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 3

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Capacità liquido
(continuazione)

Capacità max. regolatore Qe 1)

Capacità liquido in [kW]

Temperatura di

Tipo

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

1

condensazione t

) Le capacità sono basate su:

Temperatura di evaporazione te= -10 °C.
Per le altre temperature di evaporazione, vedere la tabella sotto.

c

[°C] 0,1 0,2 0,4 0,8 1, 6 0,1 0,2 0,4 0,8 1, 6

10 18,4 25,9 36,8 52,0 73,5 32,9 46,4 65,6 92,9 131,3
20 16,4 23,2 32,9 46,5 65,7 29,4 41,6 58,8 83,2 117,6
30 14,5 20,5 29,0 41,0 58,0 25,9 36,6 51,8 73,3 103,7
40 12,9 17,6 25,0 35,4 50,1 22,4 31,6 44,7 63,3 89,7
50 10,5 14,9 21,0 29,7 42,1 18,8 26,6 37,6 53,2 75,4
10 46,9 66,3 93,8 132,3 188,0 84,0 118,7 168,0 237,3 337,1
20 42,0 59,3 83,9 118,7 168,0 75,2 106,1 150,2 213,2 301,4
30 37,0 52,3 73,9 104,6 148,1 66,3 93,7 132,3 188,0 265,7
40 31,9 45,2 63,8 90,3 128,1 57,2 81,0 114,5 161,7 228,9
50 26,9 37,9 53,7 75,9 107,0 48,1 68,0 96,2 136,5 193,2

10 25,6 36,2 51,2 72,6 102,3 45,9 65,0 91,9 130,0 184,1
20 23,5 33,2 47,1 66,6 94,3 42,3 59,8 84,7 119,8 169,6
30 21,4 30,3 42,9 60,7 85,7 38,4 54,4 77,0 109,0 154,3
40 19,4 27,5 38,8 55,0 77,7 34,9 49,4 69,8 98,8 139,8
50 17,3 24,4 34,5 48,8 69,2 31,0 43,9 62,0 87,9 124,4
10 65,3 92,4 130,7 184,9 261,7 117,6 166,3 235,2 332,9 471,1
20 60,1 85,1 120,3 170,2 240,8 108,2 153,1 216,6 306,5 433,8
30 54,5 77,4 109,5 154,9 219,1 98,5 139,3 197,1 278,9 394,7
40 50,0 70,1 99,2 140,3 198,5 89,3 126,2 178,7 252,7 357,7
50 44,1 62,5 88,3 124,9 176,8 79,4 112,3 158,8 224,8 318,2

(Capacità evaporatore)

Offset 1,5 bar Offset 3 bar

Perdita di c arico attraverso la valvola ∆p

[bar]

Capacità liquido in [kW]

(Capacità evaporatore)

Perdita di c arico attraverso la valvola ∆p

[bar]

R404A / R507 R404A / R507

R407C R407C

Fattori di correzione per la temperatura di evaporazione t

t

e

[°C]
R404A/R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93

Capacità dell’impianto x fattore di correzione = capacità riportate nella tabella

-40 -30 -20 -10 0 10

e

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 4

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Capacità gas caldo

Capacità max. regolatore Qe 1)

Capacità gas caldo in [kW]

Temperatura di

Tipo

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

1

condensazione t

) Le capacità sono basate su:

Temperatura di evaporazione te= -10 °C.
Per le altre temperature di evaporazione, vedere la tabella sotto.

c

[°C]

10 3,3 4,6 6,4 8,8 11,8 6,0 8,4 11,8 16,3 22,2
20 3,5 5,0 6,9 9,6 13,0 6,3 8,9 12,5 17,4 23,9
30 3,7 5,3 7,4 10,3 14,4 6,6 9,4 13,2 18,4 25,4
40 3,9 5,5 7,8 10,9 15,0 6,9 9,8 13,7 19,3 26,7
50 4,1 5,7 8,1 11,3 15,7 7,1 10,1 14,2 20,0 27,7
10 8,5 11,9 16,6 22,8 30,3 15,8 22,2 31,1 43,2 58,7
20 9,1 12,8 17,9 24,8 33,5 16,7 23,5 33,1 46,1 63,1
30 9,7 13,6 19,1 26,6 36,3 17,6 24,8 34,9 48,7 67,2
40 10,2 14,3 20,1 28,1 38,7 18,3 25,9 36,4 51,0 70,6
50 10,5 14,9 20,9 29,2 40,4 18,9 26,6 37,5 52,6 73,2

10 2,9 4,0 5,6 7,6 9,7 5,4 7,6 10,7 14,7 19,6
20 3,1 4,3 6,0 8,2 10,8 5,6 7,9 11,1 15,4 20,8
30 3,2 4,5 6,3 8,8 11,7 5,8 8,2 11,6 16,1 21,9
40 3,4 4,7 6,6 9,2 12,5 6,0 8,5 11,9 16,6 22,8
50 3,4 4,8 6,8 9,5 13,0 6,1 8,6 12,1 16,9 23,3
10 7,5 10,5 14,5 19,6 25,0 14,4 20,2 28,2 38,8 51,8
20 7,9 11,1 15,5 21,2 27,8 15,0 21,0 29,5 40,8 55,0
30 8,4 11,8 16,4 22,6 30,2 15,5 21,8 30,6 42,5 57,9
40 8,7 12,2 17,1 23,7 32,1 15,9 22,4 31,5 43,9 60,3
50 8,9 12,5 17,6 24,5 33,5 16,1 22,7 32,0 44,7 61,7

(Capacità evaporatore)

Offset 1,5 bar Offset 3 bar

Perdita di c arico attraverso la valvola ∆p

[bar]

0,1 0,2 0,4 0,8 1, 6 0 ,1 0,2 0,4 0,8 1, 6

Capacità gas caldo in [kW]

(Capacità evaporatore)

Perdita di c arico attraverso la valvola ∆p

[bar]

R22 R22

R134a R134a

Fattori di correzione per la temperatura di evaporazione t

t

e

[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93

Capacità dell’impianto x fattore di correzione = capacità riportate nella tabella

-40 -30 -20 -10 0 10

e

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 5

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Capacità gas caldo
(continuazione)

Capacità max. regolatore Qe 1)

Capacità gas caldo in [kW]

(Capacità evaporatore)

Offset 1,5 bar Offset 3 bar

Perdita di c arico attraverso la valvola ∆p

[bar]

0,1 0,2 0,4 0,8 1, 6 0 ,1 0,2 0,4 0,8 1, 6

Tipo

Temperatura di

condensazione t

[°C]

c

R404A / R507 R404A / R507

10 3,2 4,5 6,3 8,6 11,7 5,8 8,1 11,3 15,8 21,6

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

KVR 12
KVR 15
KVR 22

KVR 28
KVR 35

1

) Le capacità sono basate su:

Temperatura di evaporazione te= -10 °C.
Per le altre temperature di evaporazione, vedere la tabella sotto.

20 3,4 4,7 6,6 9,2 12,4 6,1 8,4 11,8 16,5 22,7
30 3,5 4,9 6,8 9,5 13,0 6,1 8,5 12,0 16,8 23,2
40 3,5 4,9 6,8 9,6 13,1 6,1 8,6 12,1 16,9 23,2
50 3,5 4,9 6,8 9,6 13,1 6,1 8,6 12,1 16,9 23,2
10 8,3 11,7 16,2 22,3 30,0 15,8 22,2 31,1 43,2 58,7
20 8,7 12,2 17,1 23,7 32,2 16,7 23,5 33,1 46,1 63,1
30 8,9 12,5 17,6 24,4 33,5 17,6 24,8 34,9 48,7 67,2
40 9,0 12,6 17,8 24,8 33,0 18,3 25,9 36,4 51,0 70,6
50 9,0 12,6 17,8 24,8 33,5 18,9 26,6 37,5 52,6 73,2

10 3,6 5,0 6,9 9,5 12,8 6,5 9,1 12,7 17,6 24,0
20 3,8 5,4 7,5 10,4 14,0 6,8 9,6 13,5 18,8 25,8
30 4,0 5,8 8,0 11,1 15,5 7,1 10,2 14,3 19,9 27,4
40 4,2 6,0 8,5 11,9 16,4 7,5 10,7 14,9 21,0 29,1
50 4,5 6,3 8,9 12,4 17,3 7,8 11,1 15,6 22,0 30,5
10 9,2 12,9 17,9 24,7 32,7 17,1 24,0 33,6 46,7 63,4
20 9,8 13,8 19,3 26,8 36,2 18,0 25,4 35,7 49,8 68,1
30 10,5 14,7 20,6 28,7 39,2 19,0 26,8 37,7 52,6 72,6
40 11,1 15,6 21,9 30,6 42,2 19,9 28,2 39,7 55,6 77,0
50 11,6 16,4 23,0 32,1 44,4 20,8 29,3 41,3 57,9 80,5

Capacità gas caldo in [kW]

(Capacità evaporatore)

Perdita di c arico attraverso la valvola ∆p

[bar]

R407C R407C

Fattori di correzione per la temperatura di evaporazione t

t

e

[°C]
R404A / R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93

Capacità dell’impianto x fattore di correzione = capacità riportate nella tabella

-40 -30 -20 -10 0 10

e

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 6

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Dimensionamento

Selezione della valvola

Per un funzionamento ottimale, è importante
selezionare una valvola KVR in base
all’applicazione e alle condizioni dell’impianto.

Esempio
Quando si seleziona la valvola appropriata,
può essere necessario convertire la capacità
effettiva dell’evaporatore usando un fattore
di correzione. Questo è necessario quando le
condizioni nell’impianto sono diverse dalle
condizioni nella tabella.
La selezione dipende inoltre da una perdita di
carico accettabile attraverso la valvola.
I seguenti esempi illustrano la procedura.

Esempio di applicazione

Applicazione capacità liquido

• È necessario utilizzare i seguenti dati per il
dimensionare una valvola KVR:

• Refrigerante: HCFC, HFC ed HC:
HCFC e HFC non infiammabili:

• Capacità evaporatore Qe (capacità
dell’impianto)

• Temperatura di evaporazione te in [°C]

• Temperatura di condensazione tc in [°C]

• Tipo di attacco: a cartella o a brasare

• Dimensioni attacco in [in]

• KVR in una applicazione con capacità di liquido

• Refrigerante: Esempio con R22

• Capacità dell’evaporatore: Qe= 100 kW
(capacità dell’impianto)

• Temperatura di evaporazione: te= -40 °C

• Temperatura di condensazione: tc= 30 °C

• Tipo di attacco: A brasare

• Dimensioni attacco: 5⁄8 in.

KVR 12 – KVR 22,

KVR 28 – KVR 35

© Danfoss | DCS (az) | 2018.03

Application example

Applicazione capacità gas caldo

DKRCC.PD.HC0.A8.06 | 7

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Selezione della valvola
(continuazione)

Passo 1

Determinare il fattore di correzione per la
temperatura di condensazione te.

Dalla tabella dei fattori di correzione, una
temperatura di evaporazione di -40 °C (R22)
corrisponde a un fattore di 1,09.

Fattori di correzione

t

e

[°C]
R22 1,09 1,05 1,02 1,0 0,98 0,96
R134a 1,14 1,09 1,04 1,0 0,96 0,93
R404A, R507 1,18 1,11 1,05 1,0 0,95 0,92
R407C 1,12 1,08 1,04 1,0 0,97 0,93

Capacità dell’impianto x fattore di correzione = capacità riportate nella tabella

-40 -30 -20 -10 0 10

Passo 2

La capacità dell’evaporatore corretta è
Qe = 100 x 1,09 = 109,0 kW

Passo 3

Selezionare ora la tabella della capacità
appropriata e scegliere la riga per una
temperatura di condensazione tc = 30 °C.
Usando la capacità dell’evaporatore corretta,

KVR 12, KVR 15 e KVR 22 erogano 142,9 kW con
una perdita di carico di 1,6 bar nella valvola.
In base alle dimensioni dell’attacco richieste di

5

⁄8 in. ODF, la KVR 15 è la valvola corretta per

questo esempio.
selezionare una valvola che abbia una capacità
equivalente o superiore con una perdita di carico
accettabile.

Passo 4

KVR 15, attacco a brasare di 5⁄8 in.:
codice 034L0097 (vedere elenco ordinazione)

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 8

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

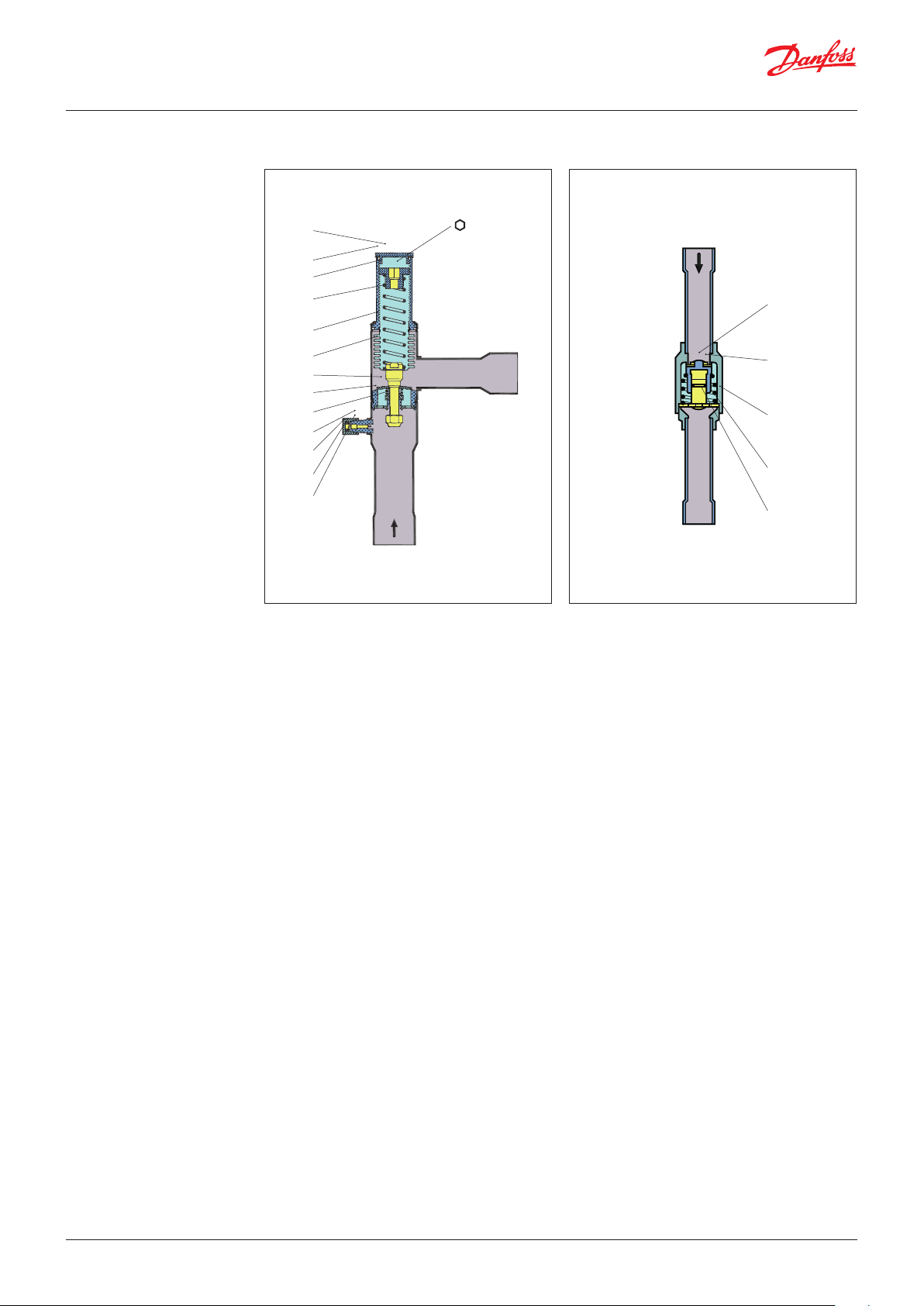

Progettazione /
Funzionamento

1. Tappo di chiusura

2. Guarnizione

3. Vite di regolazione

4. Molla principale

5. Corpo valvola

6.

Membrane di equalizzazione

7. Piattello della valvola

8. Sede valvola

9. Smorzatore

10. Attacco manometro

11. Cappuccio

12. Guarnizione

13. Inserto

14. Pistone

15. Piattello della valvola

16. Guida pistone

17. Corpo valvola

18. Molla

KVR NRD

1

2
3

4

5

6
7
8
9

10

11
12
13

= 8 mm

14

15

17

18

16

Il regolatore della pressione di condensazione
KVR si apre all’aumentare della pressione sul
lato in ingresso, cioè quando la pressione
nel condensatore supera il valore impostato.
La regolazione della KVR dipende solo dalla
pressione i ingresso. Le variazioni di pressione
sul lato mandata del regolatore non influenzano
il grado di apertura, in quanto il regolatore KVR
è dotato di soffietto di equalizzazione (6). Il
soffietto ha un’area effettiva pari a quella della
sede della valvola.

Il regolatore è inoltre dotato di un efficace
dispositivo di smorzamento (9) per attenuare le
pulsazioni che normalmente sono presenti in un
impianto di refrigerazione.
Il dispositivo di smorzamento aiuta ad assicurare
una lunga vita lavorativa al regolatore senza
compromettere la precisione della regolazione.
La valvola differenziale di tipo NRD inizia ad
aprirsi quando la caduta di pressione nella
valvola è di 1,4 bar, ed è completamente aperta
quando la caduta di pressione è di 3 bar.

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 9

Scheda tecnica

|

Regolatore della pressione di condensazione tipo KVR, e regolatore della pressione differenziale tipo NRD

Banda proporzionale ed
offset

Diagramma di funzionamento

Capacità

100%

100%

5 13

5

Capacità nominale

Setpoint

Campo regolazione

Offset

Banda

proporzionale

[bar]

13

16

16

Setpoint massimoSetpoint minimo

[bar]

Banda proporzionale

La banda proporzionale è la pressione richiesta
per spostare la piastra della valvola dalla
posizione di chiuso (setpoint) alla posizione di
tutto aperto.

Esempio:

se la valvola è tarata per aprirsi a 10 bar e la
banda proporzionale della valvola è 6,2, la valvola
offrirà la massima capacità quando la pressione
di aspirazione raggiungerà 16,2 bar.

Offset

L’offset è la pressione richiesta per spostare la
piastra della valvola dalla posizione di chiuso
(setpoint) al grado di apertura necessario per il
carico effettivo.
L’offset fa sempre parte della banda
proporzionale.

Esempio con R22:

È richiesta una temperatura di esercizio di
36 °C ~ 13 bar e la temperatura non deve
scendere al di sotto di 27°C ~ 10 bar (setpoint).
L’offset sarà quindi di 3 bar.

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 10

Dimensioni [mm]
e peso [kg]

KVR NRD

KVR, NRD

Attacco

Tipo

KVR 121⁄2 121⁄2 12 19 19 179 99 66 – – 64 41 10 30 0,4

KVR 155⁄8 165⁄8 16 24 24 179 99 66 – – 64 41 12 30 0,4
KVR 22 – –7⁄8 22 – – 179 99 66 – – 64 41 17 30 0,4
KVR 28 – – 1 1⁄8 28 – – 259 151 103 – – 105 48 20 43 1,0
KVR 35 – – 1 3⁄8 35 – – 259 151 103 – – 105 48 25 43 1,0
NRD – – – – – – – – – 131 10 – – – 22 0,1

Cartella

[in] [mm] [in] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Kg]

ODF a

brasare

NV1NV2H1H2H3L L1B1B

2

C
A

brasare

øD

Peso

netto

© Danfoss | DCS (az) | 2018.03

DKRCC.PD.HC0.A8.06 | 11
