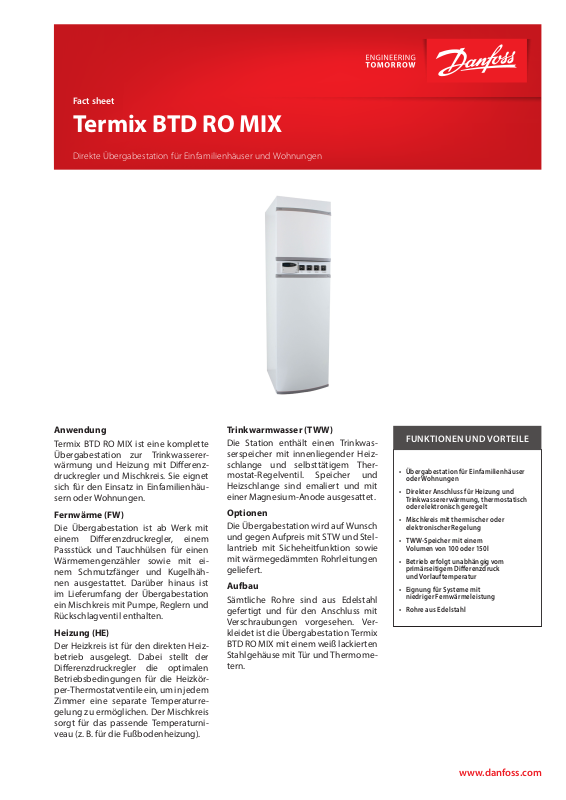

Fact sheet
Termix BTD RO MIX
Direkte Übergabestation für Einfamilienhäuser und Wohnungen
Anwendung
Termix BTD RO MIX ist eine komplette
Übergabestation zur Trinkwassererwärmung und Heizung mit Dierenzdruckregler und Mischkreis. Sie eignet
sich für den Einsatz in Einfamilienhäusern oder Wohnungen.
Fernwärme (FW)
Die Übergabestation ist ab Werk mit
einem Dierenzdruckregler, einem
Passstück und Tauchhülsen für einen
Wärmemengenzähler sowie mit einem Schmutzfänger und Kugelhähnen ausgestattet. Darüber hinaus ist
im Lieferumfang der Übergabestation
ein Mischkreis mit Pumpe, Reglern und
Rückschlagventil enthalten.
Heizung (HE)
Der Heizkreis ist für den direkten Heizbetrieb ausgelegt. Dabei stellt der
Dierenzdruckregler die optimalen
Betriebsbedingungen für die Heizkörper-Thermostatventile ein, um in jedem
Zimmer eine separate Temperaturregelung zu ermöglichen. Der Mischkreis
sorgt für das passende Temperaturniveau (z. B. für die Fußbodenheizung).
Trinkwarmwasser (TWW)
Die Station enthält einen Trinkwasserspeicher mit innenliegender Heizschlange und selbsttätigem Thermostat-Regelventil. Speicher und
Heizschlange sind emaliert und mit
einer Magnesium-Anode ausgesattet.
Optionen
Die Übergabestation wird auf Wunsch
und gegen Aufpreis mit STW und Stellantrieb mit Sicheheitfunktion sowie
mit wärmegedämmten Rohrleitungen
geliefert.
Aufbau
Sämtliche Rohre sind aus Edelstahl
gefertigt und für den Anschluss mit
Verschraubungen vorgesehen. Verkleidet ist die Übergabestation Termix
BTD RO MIX mit einem weiß lackierten
Stahlgehäuse mit Tür und Thermometern.
FUNKTIONEN UND VORTEILE
• Übergabestation für Einfamilienhäuser
oder Wohnungen
• Direkter Anschluss für Heizung und
Trinkwassererwärmung, thermostatisch
oder elektronisch geregelt
• Mischkreis mit thermischer oder
elektronischer Regelung
• TWW-Speicher mit einem
Volumen von 100 oder 150l
• Betrieb erfolgt unabhängig vom
primärseitigem Dierenzdruck
und Vorlauftemperatur
• Eignung für Systeme mit
niedriger Fernwärmeleistung
• Rohre aus Edelstahl
www.danfoss.com
SCHALTPLAN (BEISPIEL)
KW
FW
FW
1A
14
9
14
41
TWW
WWZ
Vorlauf
Rücklauf
18
20
22 22
50
E TWW-Speicher mit Heizschlange
20
F Elektronischer Regler ECL 110
1 Kugelhahn
1A Kugelhahn, DVGW
44
16
230 V
E
1
1
27
29
18
20
43
27
29
F
191910
2
18
18
HE
Vorlauf
24
HE
9
Rücklauf
2 Rückschlagventil
7 Thermostat. Temperaturregler
9 Schmutzfänger
10 Umwälzpumpe
14 Fühlertasche,
Wärmemengenzähler
16 Außenfühler
18 Thermometer
19 Anlegefühler
20 Füll/Ablaufhahn
22 Prüfanschluss
24 Lose geliefert
27 Stellantrieb
29 2-Wege-Motorstellventil
41 Passstück, Wärmemengenzähler
43 Absperrhahn, geschlossen
50 Dierenzdruckregler ohne
Durchussbegrenzer
Technische Daten:
Nenndruck: PN 10
FW-Netz,
Vorlauftemperatur: T
max
= 120 °C
Anschlussgrößen:
FW: G 3/4“ (AG)
KW + TWW + HE + WWZ: G 3/4“ (IG)
Gewicht inkl. Abdeckung: 90 – 130 kg
Abdeckung: Weiß lackiertes
Stahlblech
Abmessungen (mm):
Mit Abdeckung:
H 1580 × B 540 × T 640 (Typ BTD-MIX 1)
H 1890 × B 540 × T 640 (Typ BTD-MIX 2)
Die Anschlüsse benden sich an der Oberseite der
Übergabestation.
WW: LEISTUNGSBEISPIELE, 10 °C / 50 °C
CAPACITY, WEIGHT AND DIMENSIONS
Übergabe-
station
Typ
Speicher-
volumen
[l]
Spule
Vorlauf-/
Rücklauf-
Tem p. [ °C]
WW
konstante
Leistung
[l/h]
WW
Leistung
erste
Stunde* [l/h]
80 / 40 486 546 22,6
BTD-MIX 1 100
70 / 30 245 305 11,4
60 / 30 172 232 8,0
80 / 40 486 576 22,6
BTD-MIX 2 150
70 / 30 245 335 11,4
60 / 30 172 262 8,0
* Leistung erste Stunde = konstante Leistung + 60 % des Speichervolumens
WW
konstante
Leistung
[kW]
Anschlüsse:
1. Fernwärme Vorlauf (FW)
2. Fernwärme Rücklauf (FW)
3. Heizung Vorlauf (HE)
4. Heizung Rücklauf (HE)
5. Kaltwasser (KW)
6. Trinkwarmwasser (TWW)
7. WW Zirkulation (WWZ)
Optionen:
• Rohrisolierung
• Sicherheitsfunktion
HEIZUNG: LEISTUNGSBEISPIELE
CAPACITY, WEIGHT AND DIMENSIONS
[°C]
Druckver-
primär*
Übergabe-
station
Typ
Heiz-
Leistung
[kW]
Vorlauf
primär
[°C]
Heizkreis
30 75 / 40 40 / 65 38 735 1032
BTD - MIX 1
30 80 / 45 45 / 70 38 735 1032
30 90 / 50 50 / 70 30 645 1290
15 75 / 30 30 / 40 10 286 1289
BTD - MIX 2
15 80 / 30 30 / 40 9 258 1289
15 90 / 30 30 / 40 8 215 1289
* Ohne Wärmemengenzähler WMZ
lust
[l/h]
Durch-
fluss,
primär
[l/h]
Durch-
fluss,
sekundär
[l/h]
© Danfoss | DHS-SRMT/ PL | 2016 . 04
VL.GE.V3.03
