Fiche technique
Soupape de sûreté
Type BSV 8
La BSV est une soupape de sûreté standard dont le
fonctionnement est independant de la contre-pression.
Elle est spécialement conçue pour protéger les petits
composants contre les pressions excessives et pour
servir de pilote à la soupape de sûreté interne POV.
A passage d'équerre, la BSV est capable de fonctionner
malgré une contre-pression très élevée. De par sa
conception, elle répond aux normes les plus strictes
imposées aux installations frigorifiques par les sociétés
de classification.
Puisque son fonctionnement est indépendant de la
contre-pression, la BSV est recomman-dée comme
soupape de sûreté interne dans les installations
frigorifiques, mais elle convient également comme
soupape de sûreté externe. Le corps du ressort est
hermétique pour éviter toute fuite de réfrigérant.
Le diamètre d'entrée de la BSV 8 est 8.0 mm (5/16 in.).
Elle est livrable avec pression de consigne réglée entre
10 et 25 bar (145 et 363 psi).
Les soupapes de sûreté à pression préréglée standard
sont également disponibles en versions accompagnées
de certificats TÜV indiquant le réglage de la pression de
chaque soupape.
Caractéristiques générales y Pour les réfrigérants HCFC, HFC, R717
(ammoniac), R744 (CO2).
y Classification : DNV, BV, EAC etc.
Pour recevoir la liste mise à jour des certifications des produits, merci de prendre contact
avec votre agence commerciale Danfoss.
Caractéristiques techniques y Réfrigérants
Pour les réfrigérants HCFC, HFC, R717
(ammoniac), R744 (CO2).
Les hydrocarbones inflammables ne sont pas
recommandés: veuillez contacter Danfoss.
y Pression
Gamme de consigne : de 10 à 25 bar
(de 145 à 363 psi). Pour plus de
renseignements, voir la liste des prix.
Ces soupapes sont conçues pour :
Teste de résistance : 43 bar (624 psi)
Test d'étanchéité : 25 bar (363 psi)
Les circonstances spéciales telles que
vibrations (qui sont à éviter) et oscillations de
pression peuvent exiger une différence accrue
entre la pression de travail de l'installation et la
pression de fermeture de la soupape.
y Réglage des pressions
La pression de travail de l'installation doit être
de 15% inférieure à la pression de consigne, ce
qui assure le réarmement parfait de la soupape
de sûreté après un actionnement.
y Gamme de température de la BSV utilisée comme
soupape de sûreté externe :
–30/+100°C (–22/+212°F)
y Gamme de température de la BSV utilisée comme
pilote de la POV:
–50/+100°C (–58/+212°F)
Remarque :
pour les températures inférieures à –30 °C
(–22 °F), il est possible que la vanne ne
regagne pas une imperméabilité totale
au gaz lors de son activation.
© Danfoss | DCS (hrh) | 2019.03
AI183186419214fr-000601 | 1
Fiche technique | Soupape de sûreté, type BSV 8
Conception
PED (Directive relative aux équipements sous
pression 97/23 CEE)
Les vannes BSV sont homologués aux normes
européennes indiquées dans la directive
relative aux équipements sous pression. Ils sont
également homologués CE. Pour obtenir des
informations complémentaires et connaître les
limites d'application, veuillez vous reporter aux
directives d'installation.
p + 10%
Pression d'ouverture
Pression de consigne p
Pression de réarmement
p – 10%
Pression de
travail
0 100%
BSV 8
Alésage nominal 8 mm (0.315 in.)
Homologué Groupe de fluide I
Catégorie IV
Degré d’ouverture
De conception, la BSV est une soupape de
sûreté standard (DIN 3320). Ces soupapes
sont spécialement recommandées pour les
installations frigorifiques. Lorsque la pression
dépasse la consigne, la soupape de sûreté
commence à s'ouvrir, mais légèrement d'abord
pour réduire la fuite de réfrigérant à un minimum.
Si l'augmentation de la pression continue, la
soupape s'ouvre totalement. Elle est totalement
ouverte avant que la pression ne dépasse la
Connexions
Existe avec la connexion suivante :
Filetage extérieur T (ISO 228/1)
Corps de vanne
En acier spécial résistant aux basses températures. La tige et le siège sont en acier
inoxydable pour assurer un fonctionnement
parfait malgré des conditions hors du commun.
Le joint du cône est en composé spécial de
néoprène.
Installation
Pour assurer la précision de fonctionnement,
installer la soupape avec le ressort en haut.
Si elle est utilisée comme soupape de sûreté
interne sans contrainte concernant la précision de la pression d'ouverture, elle peut être
orientée autrement. Il est important d'éviter les
contraintes statiques, dynamiques et thermiques
aux soupapes installées.
Le joint a été réalisé avec une grande précision.
Mais les impuretés venant de la tuyauterie
peuvent le détériorer.
Réétalonnage et entretien
Dans certains pays, la réglementation impose que
le réglage des vannes soit vérifié au moins une
consigne de 10% et elle est totalement fermée
avant que la pression soit à 10% au-dessous de la
consigne.
La BSV est recommandée comme soupape de
sûreté interne à cause de son fonctionnement
indépendant de la contre-pression. Mais elle
convient également comme soupape de sûreté
externe.
fois par an (consulter la réglementation locale en
vigueur).
Contrôle et identification
Toutes les soupapes sont ajustées, testées et
scellées en usine avant de quitter Danfoss. Par
conséquent, Danfoss A/S ne peut garantir le
fonctionnement correct que si le scellement est
intact.
Toutes les soupapes sont dotées d'une plaque
signalétique spécifiant :
- Diamètre d'écoulement
- Pression de consigne
- Date de production
- Numéro de production
- Code type homologué
Transport et manipulation
Danfoss expédie les BSV emballés dans des
cartons spéciaux pour le transport. Les soupapes
sont en outre protégées par des couvercles. Il est
important que ces couver-cles resten en place
jusqu'à l'installation de la soupape.
Pour assurer le fonctionnement sûr et précis de la
soupape, il faut la manipuler avec précaution.
2 | AI183186419214fr-000601
© Danfoss | DCS (hrh) | 2019.03
Fiche technique | Soupape de sûreté, type BSV 8
Capacité
La conception et la construction des soupa-pes
BSV ont été testées et homologuées par TÜV.
Ces tests comprennent le fonctionne-ment de la
soupape et la mesure de sa capacité qui forment
Pour tenir compte d'autres conditions de
fonctionnement telles que contre-pression ou
surchauffe de gaz, utiliser ces formules ou le
programme de calcul Danfoss (DIRcalc).
la base des courbes et des tableaux des pages
suivantes.
Les valeurs du tableaux s'appliquent au gaz
saturé.
Tableau 1.
Soupape
BSV 8
Dia nominal
Entrée Sortie
15 mm
1
/2 in.
20 mm
3
/4 in.
Diamètre débit
d
0
8 mm
0.315 in.
Section débit
A
0
2
50 mm
2
0.078 in
Coefficient de sortie
K
dr
0.46
La capacité de sortie des soupapes de sûreté est conforme à la norme IS0 4126-1/EN 1268-1 / prEN
1313 6 (1998).
q
= 0.2883 × C x A0 × K
m
× Kb × √
dr
p
v
qm Capacité de sortie (kg/h)
C Fonction de sortie dépendant du réfrigérant utilisé (cappa), voir tableau 2 (-)
A0 Section d'écoulement de la soupape de sûreté (mm2)
Kdr Coefficient de sortie réduit (Kdr = Kd × 0.9), (Kdr est certifié TÜV), voir tableau 1 (-)
Kb Facteur de correction pour débit sous-critique. (-)
Kb = 1.0 lorsque la contre-pression est inférieure à env. 0.5 × la pression de décharge (Pb < 0.5 ×
p)
v Volume spécifique de la vapeur. (m3/kg)
p
Pression de consigne, c'est à dire la pression où la soupape de sûreté en fonctionnement
set
commence à s'ouvrir (p
ressort de la plaque signalétique de la soupape de sûreté) (bar
set
manomètre)
p
Pression atmosphérique (1 bar)
atm
p Pression de décharge p = p
× 1.1 + P
set
(bar absolu)
atm
Pour plus de renseignements, voir les normes ISO ou EN mentionnées ci-dessus.
Important !
Pour les contre-pressions supérieures à 0.5 × p, utiliser le programme de calcul Danfoss (DIRcalc) ou
les normes spécifiées pour le calcul de capacité.
Tableau 2. Propriétés de réfrigérants
Réfrigérant
R22 1.17 2.54
R134a 1.12 2.50
R404A 1.12 2.49
R410A 1.17 2.54
R717 (ammoniac) 1.31 2.64
R744 (CO2) 1.30 2.63
Air 1.40 2.70
Exposant
isentropique
κ
Fonction de
sortie
C
© Danfoss | DCS (hrh) | 2019.03
AI183186419214fr-000601 | 3
Fiche technique | Soupape de sûreté, type BSV 8
Capacité
Capacité
R404A
R134a
R22
Air (20°C)
R717
Pression de consigne
BSV 8, contre-pression = pression atmosphérique
Capacité
Consigne R22 R134a R404A R717 Air (20°C)
BSV 8. contre-pression = pression atmosphérique
13 bar g
189 psi g
18 bar g
261 psi g
21 bar g
305 psi g
25 bar g
363 psi g
La capacité est calculée en fonction de la norme ISO 4126 - 1 / EN 1268 - 1 /prEN 13136 (1998)
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
540
19.9
745
27.5
875
32.2
1060
38.9
575
21.2
810
29.7
955
35.1
1175
43.2
590
21.6
825
30.3
970
35.7
1200
44.0
240
8.7
325
11.9
375
13.8
445
16.4
300
11.1
410
15.0
475
17.4
560
20.6
4 | AI183186419214fr-000601
© Danfoss | DCS (hrh) | 2019.03
Fiche technique | Soupape de sûreté, type BSV 8
Capacité
Capacité
R404A
R134a
R22
Air (20°C)
R717
Pression de consigne
BSV 8, contre-pression = 0.6 × pression de consigne (bar/psi)
Capacité
Consigne R22 R134a R404A R717 Air (20°C)
BSV 8. back pressure = 0.6 x set pressure (bar g/psi g)
13 bar g
189 psi g
18 bar g
261 psi g
21 bar g
305 psi g
25 bar g
363 psi g
The capacity calculation is based on ISO 4126 - 1 / EN 1268 - 1 /prEN 13136 (1998)
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
kg/h
lb/min
495
18.2
680
25.1
800
29.4
965
35.5
525
19.4
740
27.1
875
32.1
1075
39.4
535
19.7
755
27.7
885
32.6
1095
40.2
215
8.0
295
10.9
345
12.6
410
15.0
275
10.1
375
13.7
435
15.9
510
18.8
© Danfoss | DCS (hrh) | 2019.03
AI183186419214fr-000601 | 5
Fiche technique | Soupape de sûreté, type BSV 8
Spécifications des matériaux
21
2
3
17
6
12
13
11
10
8
7
1
N° Part Matériau DIN ISO ASTM
1 Corps de vanne Acier TT St 35 N/V, 17173 TW 6, 2604/3-75 Degré 1, A333, A334
2 Bouchon vissé Acier 9S Mn28, 1651 - 88 11S Mn28
3 Haut de soupape Acier St. 37.2, 1652 - 2 - 90 Fe 360 B, 660 - 80 Degré C, A 283
6 Soufflet Acier inox
7 Joint Aluminium
8 Siège Acier inox
10 Joint torique Chloroprène (néoprène)
11 Cône Acier
12 Ressort Acier Classe C, 17223-1-84 A 679SAE J 403
13 Joint torique Chloroprène (néoprène)
17 Joint Aluminium
21 Plaque signalétique Aluminium
1
) Autre matériau possible
630/9 - 88
A350 LF2 1)
1213
SAE J 403
6 | AI183186419214fr-000601
© Danfoss | DCS (hrh) | 2019.03
Fiche technique | Soupape de sûreté, type BSV 8
Connexions
T

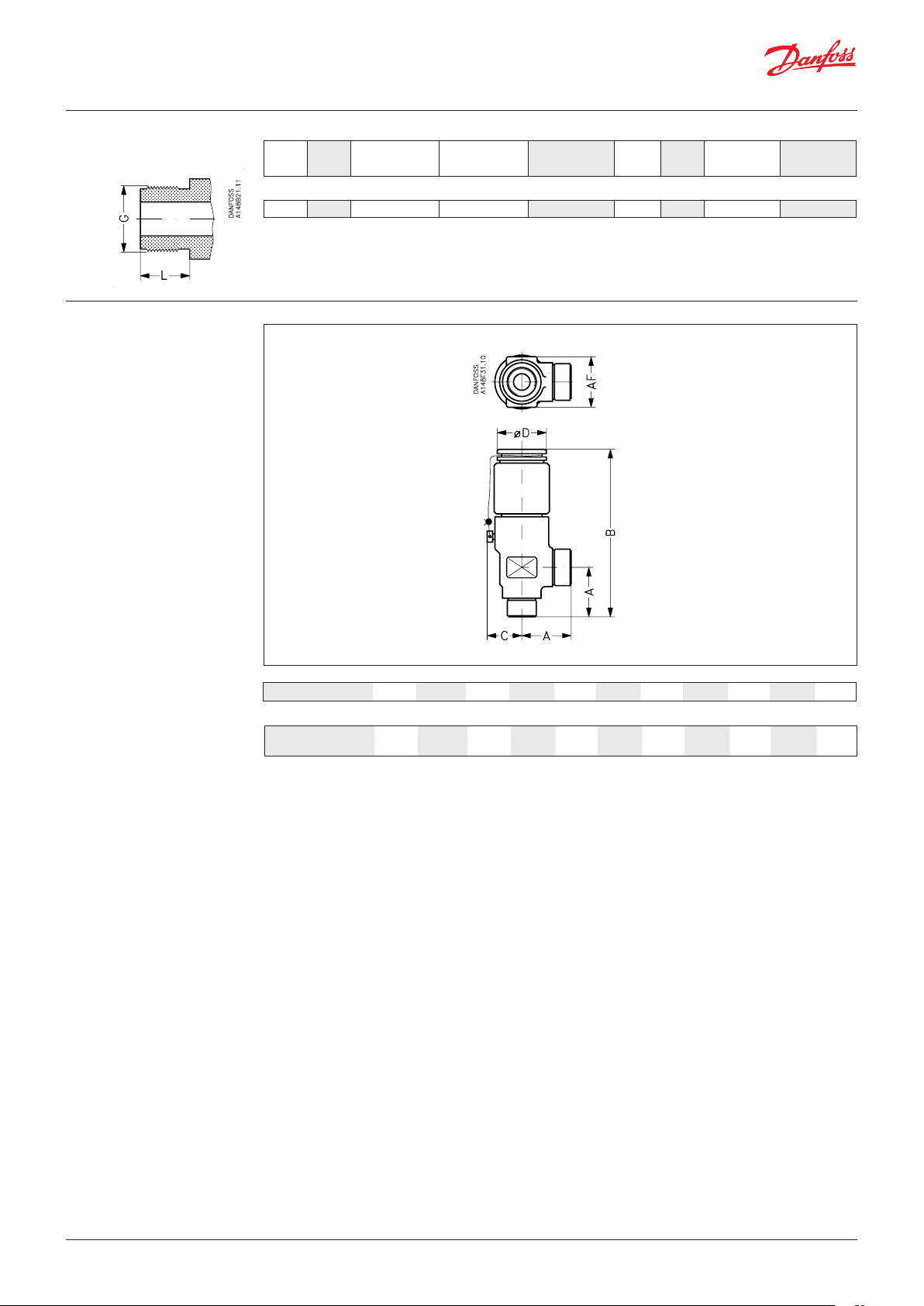

Dimensions et poids
Diamm Dia
in.
Entrée Sortie
Filetage extérieur T (ISO 228/1)
5
8
BSV 8
/
16
G 3/
4
L
mmLin.
G 1 17 0.67
Dia vanne A B C ∅D AF Poids
BSV 8 avec raccords vissés, filetages ISO 228/1
BSV 8 (5/16 in.)
mm
in.
45
1.77
150
5.91321.26
50
1.97
46
1.81
1.5 kg
3.3 lb
© Danfoss | DCS (hrh) | 2019.03
AI183186419214fr-000601 | 7
Fiche technique | Soupape de sûreté, type BSV 8
Désignation Commande
Utiliser le tableau ci-dessous pour trouver la
soupape qui convient.
Veuillez noter que les codes type servent
uniquement à identifier les soupapes. Les
soupapes que vous pouvez spécifier au
moyen des codes type ne sont pas toutes
comprises dans la gamme standard. Pour plus
d’informations, veuillez contacter Danfoss A/S.
Codes typeExemple de code type
BSV 8 T 211
Vanne BSV Soupape de sûreté indépendante de la contre-pression
Diamètre normalisé, mm 8 DN 8
Connexions T Filetage extérieur ISO 228/1
Réglage des pressions
Commander les raccordements séparément
- Fittings for pilot operation
- Commande séparée des raccordements pour pilote, voir la
liste des prix POV.
- Commande séparée des connexions soudées des soupapes
de sûreté à montage simple, voir la liste des prix BSV.
Pression standard : 2××
210
10 bar g (145 psi g)
211
11 bar g (160 psi g)
212
12 bar g (174 psi g)
213
13 bar g (189 psi g)
214
14 bar g (203 psi g)
215
15 bar g (218 psi g)
216
16 bar g (232 psi g)
217
17 bar g (247 psi g)
218
18 bar g (261 psi g)
219
19 bar g (276 psi g)
220
20 bar g (290 psi g)
221
21 bar g (305 psi g)
222
22 bar g (319 psi g)
223
23 bar g (334 psi g)
224
24 bar g (348 psi g)
225
25 bar g (363 psi g)
Pression standard avec certificat TÜV : 3××
310
10 bar g (145 psi g)
311
11 bar g (160 psi g)
312
12 bar g (174 psi g)
313
13 bar g (188 psi g)
314
14 bar g (203 psi g)
315
15 bar g (218 psi g)
316
16 bar g (232 psi g)
317
17 bar g (247 psi g)
318
18 bar g (261 psi g)
319
19 bar g (276 psi g)
320
20 bar g (290 psi g)
321
21 bar g (304 psi g)
322
22 bar g (319 psi g)
323
23 bar g (334 psi g)
324
24 bar g (348 psi g)
325
25 bar g (362 psi g)
8 | AI183186419214fr-000601
Important !
Si les produits doivent être certifiés
conformément aux normes de
sociétés certificatrices spécifiques,
veuillez contacter Danfoss.
© Danfoss | DCS (hrh) | 2019.03
Fiche technique | Soupape de sûreté, type BSV 8
Soupapes de sûreté BSV
homologuées à pression
préréglée standard
Soupapes de sûreté BSV
homologuées à pression
préréglée standard, fournies
avec les certificats TÜV
indiquant le réglage de la
pression de chaque soupape.
Dim. La conception et les équipments de test sont visés par le TÜV
mm in. Type Bar g (psi g) N° pièce
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
BSV8 T 210 10 (145) 2416+200
BSV8 T 211 11 (160) 2416+309
BSV8 T 212 12 (174) 2416+310
BSV8 T 213 13 (189) 2416+201
BSV8 T 214 14 (203) 2416+311
BSV8 T 215 15 (218) 2416+312
BSV8 T 216 16 (232) 2416+221
BSV8 T 217 17 (247) 2416+313
BSV8 T 218 18 (261) 2416+202
BSV8 T 219 19 (276) 2416+225
BSV8 T 220 20 (290) 2416+203
BSV8 T 221 21 (305) 2416+204
BSV8 T 222 22 (319) 2416+224
BSV8 T 223 23 (334) 2416+314
BSV8 T 224 24 (348) 2416+315
BSV8 T 225 25 (363) 2416+205
Dim. Chaque soupape est homogloguée par un expert du TÜV
mm in. Type Bar g (psi g) N° pièce
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
5
/
16
BSV8 T 310 10 (145) 2416+316
BSV8 T 311 11 (160) 2416+317
BSV8 T 312 12 (174) 2416+318
BSV8 T 313 13 (189) 2416+206
BSV8 T 314 14 (203) 2416+319
BSV8 T 315 15 (218) 2416+320
BSV8 T 316 16 (232) 2416+222
BSV8 T 317 17 (247) 2416+321
BSV8 T 318 18 (261) 2416+207
BSV8 T 319 19 (276) 2416+322
BSV8 T 320 20 (290) 2416+208
BSV8 T 321 21 (305) 2416+209
BSV8 T 322 22 (319) 2416+210
BSV8 T 323 23 (334) 2416+323
BSV8 T 324 24 (348) 2416+324
BSV8 T 325 25 (363) 2416+211
© Danfoss | DCS (hrh) | 2019.03
Raccords et garnitures
Attention : Les raccords pour les raccordements doivent être commandés séparément
Type N° pièce
Pour SFV 15/SFA 15/BSV-8 autonomes : Raccords + jeu de joints 148F3019
Pour le système POV + BSV : Raccords + jeu de joints 148H3453
AI183186419214fr-000601 | 9
© Danfoss | DCS (hrh) | 2019.03
AI183186419214fr-000601 | 10
Loading...
