Datablad
Stookoliepomp model BFP 20/21
Types 3 en 5
Toepassing
Werking
De BFP 20/21 pompen, types 3 en 5, zijn geschikt
voor kleine en middelgrote stookoliebranders tot
42 l/h voor huishoudelijk gebruik.
O
Toepassingen en eigenschappen
• Lichte stookolie en kerosine
• 1- of 2-pijpswerking
• 1 branderniveau
• Geïntegreerde drukregelaar
• Magneetklepafsluiter (BFP 21)
• Patroonfilter
.13
Druk Aanzuiging Retour
De stookolie wordt van het aanzuigpunt (S) via de
filter (H) naar de tandwielen gezogen, waar de
druk wordt verhoogd. Zodra de NC-klep onder
spanning wordt gezet, opent deze en geeft een
hoeveelheid stookolie voor de verstuiver vrij.
Met behulp van het diafragma (D) in de
drukregelaar (T) wordt de druk, op het door de
regelschroef (P1) ingestelde niveau, constant
gehouden.
In 2-pijpssystemen wordt het teveel aan stookolie
via de retouruitgang (R) naar de tank teruggeleid.
In 1-pijpssystemen, met afgesloten retouruitgang
(R) zonder schroef (A), wordt de stookolie
inwendig naar de tandwielpomp teruggeleid.
Magneetklep met afsluiterfunctie (BFP 21)
Zodra de brander uitgaat, valt de spanning op de
NC-klep weg waardoor de toevoer van stookolie
naar de verstuiver direct gestopt wordt. Het
model BFP 20 heeft geen magneetklep.
Bij systemen, die met deze pomp uitgerust
worden, moet een extra afsluiterklep in de
verstuiverleiding geïnstalleerd worden.
Danfoss
Ontluchten
Bij 2-pijpssystemen is de pomp zelfaanlopend,
d.w.z. dat het ontluchten via de vernauwing (O) in
de retouruitgang (R) plaats vindt.
In 1-pijpssystemen, met afgesloten retouruitgang
(R), moet er via de verstuiveraansluiting (E) of via
de nippel voor de drukmeting (P) ontlucht
worden.
Garantie
Danfoss geeft geen garantie op pompen die niet
gebruikt werden volgens de opgegeven
technische gegevens of gebruikt zijn met een
brandstof die schurende deeltjes bevat.
Opmerking! De pomp niet met magneetventiel
beneden monteren.
De magneetklep moet worden vervangen na
250.000 operaties of 10 jaar (goedgekeurd
levensverwachting).
© Danfoss | 2019.05
BD.DA.G3.11 | 1
Datablad Stookoliepomp model BFP 20/21, Types 3 en 5

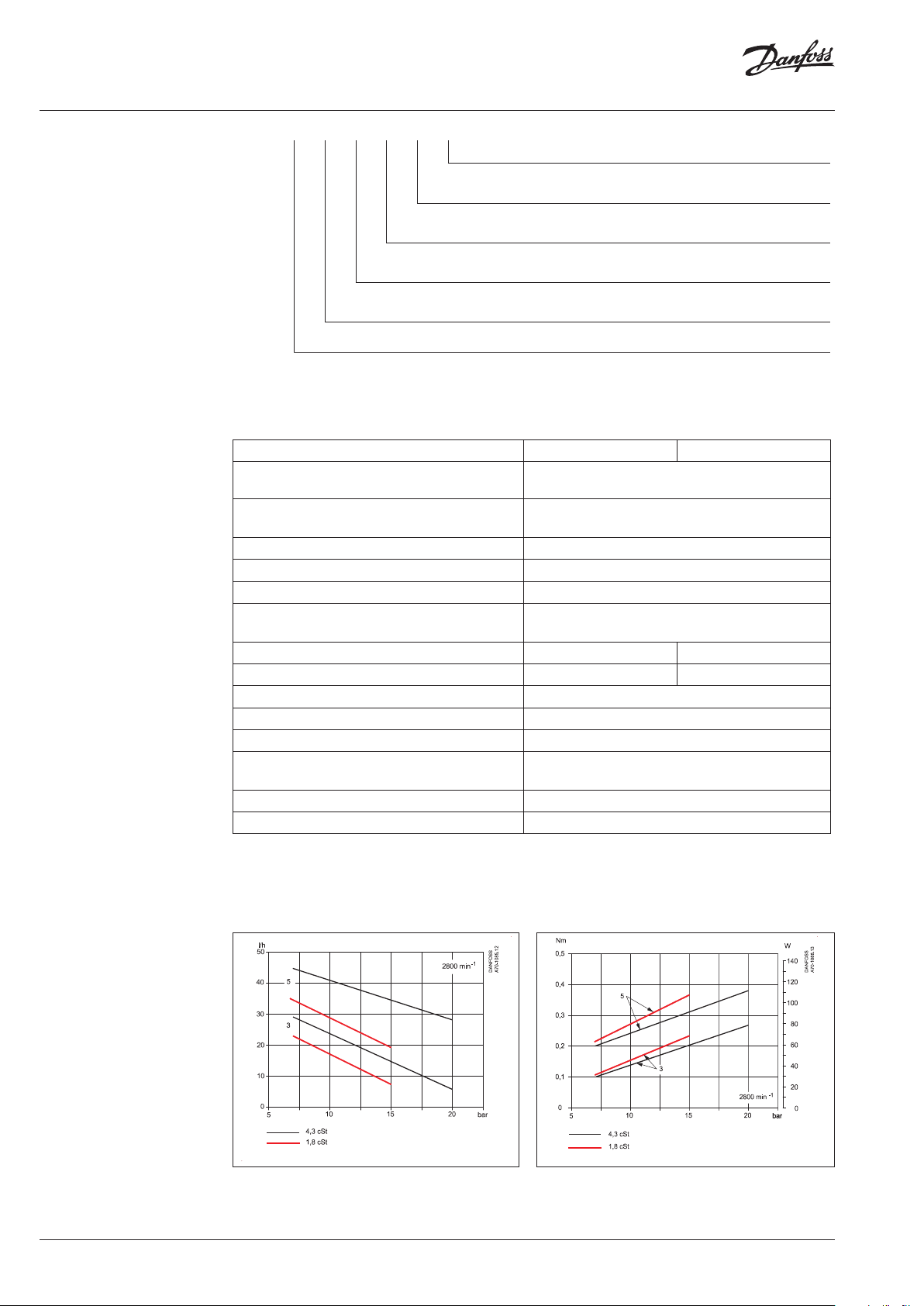

Nomenclatuur
Technische gegevens
BFP 2 1 L 5 L
R:L:Rechter verstuveraansluiting
Linker verstuveraansluiting
3:5:Debiet 24 l/h
Debiet 42 l/h
R:
Draairichting met de wijzers van de klok
Draairichting tegen de wijzers van de klok
L:
0:1:Zonder magneetklep
Met magneetklep
2: Ring filter, drukregeling aan de zijkant
Debiet at 4.3 cSt., 10 bar, 2800 min
-1
BFP 20/21 3 5
Oliesoorten
Viscositeitbereik
(gemeten in de aanzuigopening)
1)
Standaard huisbrandolie en huisbrandolie volgens
de DIN V 51603-6 EL A Bio-10 (max. 10% bio olie).
(1,3) 1,8 - 12,0 cSt. (mm2/s)
Filtreeroppervlak/maaswijdte 11 cm2/200 µm
Drukbereik
2)
7 - 20 bar
Fabrieksinstelling 10 ±1 bar
Viscositeitbereik
(gemeten in de aanzuigopening)
Aantal toeren 2400 - 3450 min
2 bar
-1
1400 - 3450 min
Max. aanloopkoppel 0,1 Nm 0,12 N m
Omgevings-/transporttemperatuur -20 tot +70° C
Temperatuur van de stookolie 0 tot +70° C
Door de magneetspoel opgenomen vermogen 9 W
Nominale spanning
(andere spanningen op aanvraag)
230 V, 50/60 Hz
Dichtheidsklasse magneetspoel IP 40
As/hals EN 225
1)
Pompen speciaal voor Kerosine.
2)
Max. 12 bar bij 1,3 cSt., max. 15 bar bij 1,8 cSt.
-1
2 | © Danfoss | 2019.05
Verstuiver-debiet Nuttig koppel Opgenomen vermogen
BD.DA.G3.11
