Adatlap
Automatikus beszabályozószelepek
ASV-PV DN 50 -100 (3. gen.)
Leírás/alkalmazás
ASV-PV
DN 50
Az ASV beszabályozószelepek fűtő- és
hűtőrendszerekben használatosak a
dinamikus hidraulikai egyensúly érdekében.
A fűtőrendszerekben az egyik jelentős
probléma a jó hidraulikai egyensúly hiánya.
Ezt a nyomáskülönbség okozza, amely
folyamatosan és kiszámíthatatlan módon
változik a fűtési rendszerben. Ennek gyakran
az a következménye, hogy a felhasználók
beltéri kényelmetlenségre, zajra és nagy
energiaköltségre panaszkodnak.
Az ASV automatikus beszabályozószelepek
optimális nyomáskülönbséget biztosítanak a
szabályozószelepek számára, és folyamatosan
megfelelő áramlásról gondoskodnak az egyes
felszállóágakban. Az ASV automatikusan alakít
ki optimális hidraulikai egyensúlyt a beépítési
helyen, részleges és teljes terhelésnél egyaránt.
Ezt az egyensúlyt semmi sem zavarja meg.
Térfogatáram-korlátozás
Az ASV nyomáskülönbség-szabályozó és
a hőleadó egységek beállítható szelepének
kombinációjával kialakítható a térfogatáramkorlátozás.
Az egyes hőleadó egységek térfogatáramkorlátozása megakadályozza a távoli
egységeknél a túl kicsi, a többinél pedig
a túl nagy térfogatáramot, így lehetővé
teszi a hatékony szivattyúzást.
Kisebb zajterhelés
A nyomáskülönbség-korlátozás gondoskodik
arról, hogy a szabályozószelep fölött a nyomás
ne növekedjen meg részleges terheléseknél,
így a zajterhelés is kisebb lesz. (Ez az oka annak,
amiért a DIN 18380 előírja részleges terhelésnél
a nyomáskülönbség szabályozását.)
ASV-PV
DN 65–100
Partnerszelep
MSV-F2
DN 50–10 0
Nincs szükség beszabályozási módszerre
Térfogatáram-korlátozást elérhetünk az egyes
vízkörök egymástól független, egymásra nem
ható beállítása révén, amely következésképpen
egyszeri beállítási folyamatot eredményez. Nincs
szükség speciális beszabályozási módszerre,
tehát megtakarítható az üzembehelyezési költség.
Szabályozószelep-autoritás
A nyomáskülönbség szabályozása a
szabályozószelepen keresztül azt jelenti, hogy
az autoritás magas szintű – ami pontos és stabil
szabályozást és energiamegtakarítást jelent.
Zónaegyensúlyozás
Az ASV egységek beépítésével nyomásfüggetlen
zónákra oszthatjuk fel a csőrendszert. Ez lehetővé
teszi a zónák lépcsőzetes csatlakoztatását a
főhálózathoz új építkezés vagy felújítás esetén,
kiegészítő beszabályozási módszer alkalmazása
nélkül. Nincs szükség új üzembe helyezésre,
valahányszor a rendszer változik, mert a
hidraulikus egyensúly automatikusan létrejön.
Az ASV-PV szelepek különféle tartományokban
állíthatók be:
• az 5–25 kPa beállítás többnyire fűtőtest
alkalmazásoknál használatos,
• a 20–40 kPa beállítás fan-coil, hűtőgerenda
és lakáshőközpont alkalmazásokban
használatos,
• a 35–75 kPa beállítás lakáshőközpont,
fan-coil és hűtőgerenda alkalmazásokban
használatos,
• a 60–100 kPa beállítás nagy méretű hőleadó
egység alkalmazásokban (légkezelő
egységek, fan-coilok stb.) használatos.
Az ASV szelepek alkalmazásával lehetővé válik
a szivattyú szállítómagasságának optimalizálása,
miközben a független nyomászónák lehetővé
© Danfoss | 2019.06
VD.A6.E7.47 | 1
Adatlap ASV automatikus beszabályozószelepek
Leírás/alkalmazás
(folytatás)
teszik, hogy magas értéken tartsuk a hőleadó
egység szelepének autoritását.
Az ASV beszabályozószelepeket úgy tervezték,
hogy kiváló minőségű nyomáskülönbség-tartást
biztosítsanak az alábbiak révén:
Az ASV DN 50 szelepeket csak külső menettel
szállítjuk. Tartozékként menetes vagy hegeszthető
toldatot szállíthatunk. A DN 65–100 méretek
karimás szelepekként kerülnek forgalomba.
Az ASV beszabályozószelepek integrált
szervizelési funkciókkal vannak ellátva,
mint például az elzárás.
Az ASV-PV szelephez használható mérőcsonkátalakító adapter a térfogatáram méréshez.
Két alapkonfigurációt használunk, amikor
társszelepként az ASV-t (MSV-F2) alkalmazzuk:
• társszelep a szabályozási körön kívül (1. ábra).
Ajánlott elrendezés: ez eredményezi a legjobb
teljesítményt, mivel a teljes szabályozott
nyomástartomány rendelkezésre áll a
felszállóágban. Térfogatáram-korlátozásra a
felszállóág valamennyi hőleadóján sor kerül.
MSV-F2, csatlakoztatva az impulzusvezetéket
a kimenő szakasz mérőcsonkjához.
- nyomásmentesített szelepkúp,
- minden szelepmérethez illő membrán,
amely egyenletes, minőségi teljesítményt
biztosít minden méretnél,
- lineáris karakterisztikájú rugó, amely
megkönnyíti a ∆p beállítását.
Ebben az esetben mérőadaptert kell külön
rendelni és felszerelni a szelepre az alábbiak
szerint:
• az ürítőcsatlakozás tetejére (DN 50),
• a karimás csatlakozóra, mielőtt a szelepet
feltöltenék vízzel (DN 65–100).
Az ASV-PV szelepeket a visszatérő csővezetékre
kell felszerelni, az előremenő csővezetékre
szerelt társszelepekkel kombinálva.
Társszelepként MSV-F2 javasolt.
• társszelep a szabályozási körön belül (2. ábra).
A felszállóágban kínál térfogatáram-
korlátozást, azonban a szabályozott
nyomástartomány egy részét a társszelepen
(∆pi) fellépő nyomáseséssel használja fel.
Ez abban az esetben javasolt, ha az egyes
hőleadókon a térfogatáram-korlátozás
nem valósítható meg.
MSV-F2, csatlakoztatva az impulzusvezetéket
a bemenő szakasz mérőcsonkjához.
2 | VD.A6.E7.47
1. ábra: ASV-PV beállítása = ∆p
3. ábra: ASV a felszállóágban/jellegzetes fűtési alkalmazás (általános példa)
felszállóág
Az ASV szelepek a fűtőrendszerek felszállóágaiban
használatosak a nyomáskülönbség szabályozására.
2. ábra: ASV-PV beállítása = p
Az egyes fűtőtestekre jutó térfogatáram
korlátozása érdekében előbeállítási lehetőséggel
+ p
felszállóág
i
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek
Leírás/alkalmazás
(folytatás)
ellátott termosztatikus fűtőtestszelepet
használunk állandó nyomással kombinálva,
amelyet az ASV szolgáltat, így biztosítva
a kiegyenlített hőelosztást.
4. ábra: ASV a padlófűtő rendszer elosztójában
ASV szelepeket kell használni a padlófűtő
rendszerekben. Az egyes körök térfogatáramának
korlátozására, az integrált térfogatáramkorlátozási vagy előbeállítási funkcióval ellátott
szelepeket egy ASV-PV szelep által biztosított
A nyomáskülönbség szabályozása a
felszállóágban azt is jelenti, hogy a szelep
autoritása a hőfokszabályozós fűtőtestszelepek
fölött magas – ami pontos és stabil hőmérsékletszabályozást tesz lehetővé, és energiát takarít meg.
állandó nyomással együtt kell alkalmazni.
Az ASV-PV szelepek különféle tartományokban
szabályozhatják a nyomáskülönbséget, ha eltérő
nyomásra van szükség.
© Danfoss | 2019.06
5. ábra: ASV fan-coillal
Az ASV szelepek fan-coilokkal, indukciós
eszközökkel és hőlégfúvókkal ellátott
rendszerekben használhatók az automatikus
6. ábra: ASV légkezelő egységgel
Az ASV szelepek légkezelő egységekben
használhatók az automatikus hidraulikai
hidraulikai egyensúly biztosítására a főágakban
vagy az összes egységnél.
egyensúly biztosítására nyomáskülönbségszabályozó segítségével valamennyi egységnél.
VD.A6.E7.47 | 3
Adatlap ASV automatikus beszabályozószelepek
térfogatáram [l/h]
Méretezés
Menetes
Karimás
Q
≤ Q ≤ Q
min
7. ábra:
Oszlopdiagram ASV szelepek kiválasztásához Δpv = 10 kPa mellett. Más Δpv értékek esetében használja az
A diagramot a mellékletben.
Javasoljuk az ASV-PV szelepek méretének
megállapításához a 7. ábra használatát. A maximális
térfogatáramok a szelepen megjelenő 10 kPa
nyomáskülönbségen alapulnak, amely hatékony
szivattyúzást és energiamegtakarítást tesz lehetővé.
Az ASV-PV szelepek méretének kiválasztása után
a vele azonos méretű MSV-F2 társszelepet is ki
kell választani.
Példa:
Adott:
Térfogatáram a csővezetékben 3000 l/h,
csőméret DN 50
Megoldás:
Vízszintes egyenessel metsszük a DN 50 szelep
oszlopát, amelyet ezért kiválaszthatunk mint
szükséges méretet.
Részletesebb méretezési példák a 9.
oldalon tekinthetők meg. A különféle ∆pv
(nyomáskülönbség a szelepen) értékekre
lásd az A melléklet ábráit.
10 kPa
Összefüggés a szelepméret és a csőméret
között
Az egyes méretekre vonatkozó Kv értékeket
úgy állapítottuk meg, hogy azok a VDI 2073
szerint lefedjék a víz 0,8 m/s-ig tartó áramlási
sebességtartományát a szelepen megjelenő
10 kPa-os nyomáskülönbség mellett. Amíg a
víz áramlási sebessége a csőben 0,3 és 0,8 m/s
között marad, a szelep méretének meg kell
egyeznie a cső méretével.
Ez a szabály abból a tényből ered, hogy az
egyes méretekre vonatkozó Kv értékeket úgy
állapítottuk meg, hogy azok a VDI 2073 szerint
lefedjék a térfogatáram-tartományt a szelepen
megjelenő 10 kPa-os nyomáskülönbség mellett.
4 | VD.A6.E7.47
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek
Rendelés ASV-PV beszabályozószelep, a doboz tartalma:
2,5 m impulzusvezeték (G ⁄ A) ürítőcsatlakozás (G ⁄ A) és adapter 003L8151
k
Típus DN
VS
(m⁄h) (kPa)
50 20
ASV-PV beszabályozószelep, a doboz tartalma:
2,5 m impulzusvezeték (G ⁄ A), nagy ASV adapter 003Z0691 és 003L8151
k
Típus DN
VS
(m⁄h) (kPa)
65 48
80 63 003Z0624
100 76,0 003Z0625
65 48
80 63 003Z0634
100 76,0 003Z0635
65 48
80 63 003Z0644
100 76,0 003Z0645
MSV-F2 társszelep elzáróval, térfogatáram-korlátozással és tesztdugókkal.
k
Típus DN
15 3,1
20 6,3 003Z1086
25 9,0 003Z10 87
32 15, 5 003Z 1088
40 32,3 003Z108 9
50 53,8 003Z 1061
65 93,4 003 Z1062
80 122,3 003Z1063
100 200,0 003Z10 64
1)
További információk ért lásd az MSV-F2 adatlapo t
VS
(m⁄h)
Csatlakozó
Külső
menetes
G 2 ⁄
ISO 228/1
Csatlakozó
Karimás
EN 10 92-2
T
MAX.
(°C) (bar)
130 16
∆p beállítható
nyomástartomány
5–25 003 Z0611
20–40 003Z06 21
35–75 003 Z0631
60 –100 003Z0 641
∆p beállítható
nyomástartomány
20–40
35–75
60 –100
1)
DN20
Rend. sz.
Rend. sz.
003Z0623
003Z0633
003Z0643
Rend. sz.
003Z1085
Tartozékok és pótalkatrészek
Leírás Megjegyzések/csatlakozás Rend. sz.
Elzárógomb az MSV-F2-höz
Mérőcsatlakozó a
nyomáskülönbség mérésére
A leeresztő csatlakozás számára 003L8143
DN 50 003Z017 9
DN 65–100 003Z0180
1,5 m 003L 8152
Impulzusvezeték, o-gyűrűkkel
2,5 m 003Z0690
5 m 00 3L8153
Műanyag impulzusvezeték csatlakozókkal
és adapterekkel
Adapter, nagy méretű ASV
Dugó az impulzusvezeték
csatlakoztatásához
O-gyűrű az impulzusvezetékhez
1)
Használata a mé rőfurathoz csatlakoztatot t MSV-F2-vel együtt javasolt , amely lehetővé teszi az
ASV impulzus vezetékének csatlakoztatásá t, a mérési funkcionalitás me gtartása mellett.
2)
Használata a mérőfurath oz csatlakoztatott MSV-F2-ve l együtt javasolt. Az im pulzusvezetéknek
a csőhöz törté nő közvetlen csatlakozta tására is alkalmas.
3)
10 darabból álló készlet.
4)
Összesen 15 méter hosszú impulz usvezeték
1)
2)
3)
10 darabos készlethez
G ¼-R ¼; G ⁄ 003Z0691
G ⁄-R ¼ 003L 8151
2,90 × 1,7 8 003L8175
4)
003Z0689
© Danfoss | 2019.06
Beépítés
A külső menettel ellátott szelepekhez Danfoss
tartozékként menetes vagy hegesztett toldatokat kínál.
Anyagok
Csavaranya sárgaréz
Hegesztendő toldat acél
Menetes toldat sárgaréz
Típus Megjegyzés
Menetes
toldat
(1 db)
Hegesztendő
toldat
(1 db)
a
a szelephez Rend. sz.
csőhöz
DN 50 (2¼˝) 0 03Z0274
R2
DN 50 (2½˝) 003Z0278
DN 50 (2¼˝) 003Z0272
DN 50
DN 50 (2½˝) 003Z0276
VD.A6.E7.47 | 5
Adatlap ASV automatikus beszabályozószelepek
Műszaki adatok
Szerkezeti felépítés
1. Elzárógomb
2. Nyomáskülönbség-beállító
orsó
3. O-gyűrű
4. Referenciarugó
5. Impulzusvezeték-csatlakozó
6. Membránelem
7. Szabályozómembrán
8. Nyomásmentesített
szelepkúp
9. Szeleptest
10. Szelepülék
Típus ASV-P V MSV-F2
Névleges átmérő DN 50 –100 50 –100
Max. nyomás
Próbanyomás 25 25
Nyomáskülönbség a szelepen kPa 10 –250
Hőmérséklet °C -10–120 -10–130
A vízzel érintkező alkatrészek anyaga
Szeleptest Szürkeöntvény ENSzelepkúp Rozsdamentes acél CW602N
Membrán/o-gyűrűk EPDM
Rugó Rozsdamentes acél -
1)
További informáci ókért lásd az MSV-F2 adatla pot.
2)
Ne feledje, hogy a szelepen megengedett legnagyobb nyomáskülönbséget (250 kPa) részleges terhelésnél sem szabad meghaladni.
5–25 20–40 35–75 6 0–100
n
(fordulat)
10 15 30 55 80
11 14 29 53 78
12 13 28 51 76
13 12 27 49 74
14 11 26 47 72
15 10 25 45 70
16 9 24 43 68
17 8 23 41 66
18 7 22 39 64
19 6 21 37 62
20 5 20 35 60
(kPa) (kPa) (kPa) (kPa)
0 25 40 75 100
1 24 39 73 98
2 23 38 71 96
3 22 37 69 94
4 21 36 67 92
5 20 35 65 90
6 19 34 63 88
7 18 33 61 86
8 17 32 59 84
9 16 31 57 82
bar
16 (PN 16) 16 (PN 16)
2)
GJL-250 (GG 25)
Öntöttvas EN- GJL 250 (GG 25)
1)
10–150
6 | VD.A6.E7.47
Gyári előbeállítás
∆p beállítási
tartomány (kPa)
5–25 10
20–40 30
35–75 60
60 –100 80
8. ábra: ASV-PV (DN 50)
kPa
DN 50 5
Az ASV-PV arra szolgál, hogy állandó
nyomáskülönbséget tartson fenn. Egy belső
csatlakozón keresztül és a referenciarugóval
(4) együtt a visszatérő csővezetékben a nyomás
a szabályozómembrán (7) alsó oldalára hat, míg
az impulzusvezetéken (5) keresztül az előremenő
csővezetékben lévő nyomás a membrán felső
oldalán fejti ki hatását. Így a beszabályozószelep
beállított nyomáskülönbséget tart fenn.
Az ASV-PV szelepek négyféle ∆p beállítható
nyomástartománnyal kerülnek forgalomba.
A szelepeket gyárilag egy megadott értékre
állítják be, amint ezt a 8. és 9. ábrán látható
gyári előbeállítási táblázat ismerteti.
Alkalmazza az alábbi eljárást a kívánt
nyomáskülönbség beállítására:
az ASV-PV-n a beállítás a beállítóorsó (2)
elfordításával módosítható.
A szeleporsónak az óramutató járásával
megegyező irányban történő elfordítására
növekszik a beállított érték; az ezzel ellentétes
irányú elfordításra az érték csökken.
Ha a beállítás nem ismeretes, fordítsa el a
szeleporsót ütközési az óramutató járásával
megegyező irányban. Ezzel az ASV-PV-n a
beállítás a beállítható nyomástartományon
belül maximális lesz. Most fordítsa el a
szeleporsót többször (n) a 6., 7. vagy 8. ábrán
ismertetett módon, amíg el nem éri a kívánt
nyomáskülönbséget.
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek

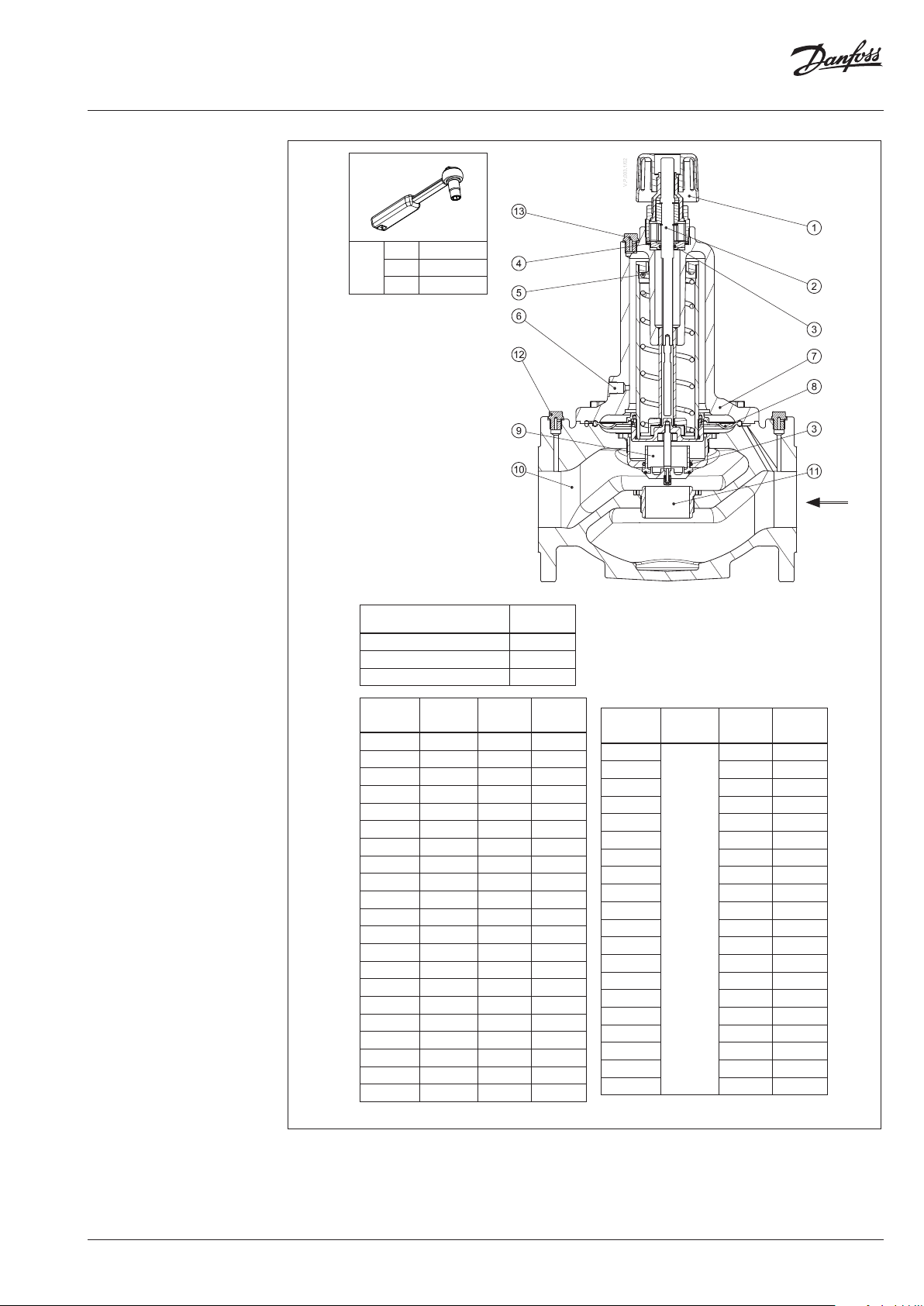

Szerkezeti felépítés
(folytatás)
1. Elzárógomb
2. Nyomáskülönbség-beállító
orsó
3. O-gyűrű
4. Lapos tömítés
5. Referenciarugó
6. Impulzusvezeték-csatlakozó
7. Membránelem
8. Szabályozómembrán
9. Nyomásmentesített
szelepkúp
10. Szeleptest
11. Szelepülék
12. Mérőfuratok – ledugózva
13. Légtele nítés
DN
65 13
80 13
100 13
Gyári előbeállítás
∆p beállítható
nyomástartomány (kPa)
20–40 30
35–75 60
60 –100 80
n
(fordulat)
0 40 75 100
1 39 74 99
2 38 73 98
3 37 72 97
4 36 71 96
5 35 70 95
6 34 69 94
7 33 68 93
8 32 67 92
9 31 66 91
10 30 65 90
11 29 64 89
12 28 63 88
13 27 62 87
14 26 61 86
15 25 60 85
16 24 59 84
17 23 58 83
18 22 57 82
19 21 56 81
20 20 55 80
9. ábra: ASV-PV (DN 65–100)
kPa
20–40 35 –75 60 –100
(kPa) (kPa) (kPa)
n
(fordulat)
21 54 79
22 53 78
23 52 77
24 51 76
25 50 75
26 49 74
27 48 73
28 47 72
29 46 71
30 45 70
31 44 69
32 43 68
33 42 67
34 41 66
35 40 65
36 39 64
37 38 63
38 37 62
39 36 61
40 35 60
20–40 35 –75 60 –100
(kPa) (kPa) (kPa)
© Danfoss | 2019.06
VD.A6.E7.47 | 7
Adatlap ASV automatikus beszabályozószelepek
Szeleplöket-korlátozó
Szerkezeti felépítés
(folytatás)
1. Szeleptest EN-GJL250
2. Dugó
3. Szelepkúp
3.1. Lágy szelepülék-tömítés
4. Rúd
5. Szeleplöket-korlátozó/
imbuszcsavar
6. Tömítés
7. Kézikerék kijelzővel – DN
50–100, műanyag
8. Rögzített csavar
9. Szeleporsó
10. Tömszelence
11. Szelepfedél
12 . Imbuszcsavar/hatlapú csavar
13. Lapos tömítés
MSV-F2 DN 50–80
10. ábra: MSV-F2 DN 50–100
Az MSV-F2 társszelepek
1)
az ASV-PV automatikus
beszabályozószelepekkel együtt használatosak
a felszállóágakban a nyomáskülönbség
szabályozására.
Impulzusvezeték-csatlakozó
Az impulzusvezetéket az impulzusvezetékcsatlakoztató elemhez (2) kell csatlakoztatni
(adapter tartozékként kapható). Üzemi állásban
az egyik tesztdugónak nyitva, a másik zárva kell
lennie. Két konfiguráció lehetséges: a társszelep
vagy belül, vagy kívül lehet a szabályozási körön.
Ez az impulzusvezeték csatlakozási oldalától függ:
- Társszelep a szabályozási körön kívül:
kinyitott kimeneti tesztdugó.
- Társszelep a szabályozási körön belül:
kinyitott bemeneti tesztdugó.
MSV-F2 DN 100
MSV-F2 – kézi beszabályozó- és elzárószelepek.
Alapkivitelben a szelepek rendelkeznek
pozíciókijelzővel és szeleplöket-korlátozóval.
Az orsófedél egybe van építve a szeleplöketkorlátozóval. A beállítás zárolható.
A szelepek beépített térfogatáram-korlátozással
rendelkeznek
1)
További információké rt lásd az MSV-F2 adatlapo t.
8 | VD.A6.E7.47
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek
k
v=
Q
�
∆p
v
=
15
√
0.6
=19.36 m3h⁄
2
2
Méretezés – tervezési
példák
11. áb ra
1. Példa (AHU – légkezelő egység)
Adott:
A kívánt térfogatáram
a felszállóágban (Q): .......................................... 15 m³/h
Minimálisan rendelkezésre álló nyomás
az adott felszállóághoz (∆pa) .........................100 kPa
Becsült nyomásesés a felszállóágban
a kívánt térfogatáramnál (∆p0) ........................40 kPa
Keressük:
- Szeleptípus
- Szelepméret
Automatikus beszabályozószelepek kiválasztása
és méretezése légkezelő egységhez. Az ügyfél
ASV-PV-t választott MSV-F2 társszeleppel a
szabályozási körön belül. Mivel a számított
nyomásesés a felszállóágban 40 kPa, 35–75 kPa
beállítható nyomástartományú ASV-PV-t
választottuk. A felszállóág minimális elérhető
nyomása 100 kPa, így a nyomásesés az ASV-PV
(∆pv) szelepen 60 kPa lesz:
∆pv = ∆pa−∆p0 = 100−40 = 60 kPa
∆pa = ∆pm + ∆pr + ∆p
Δpv Nyomásesés az ASV-PV szelepen
Δpi Nyomásesés az MSV-F2 szelepen
Δpo Nyomásesés a felszállóágban az MSV-F2-vel együtt
Δpa Nyomásesés a felszállóágban
Δpr Nyomásesés a felszállóágban az MSV-F2 nélkül
v
2. Példa (folytatás AHU – légkezelő egység)
Adott:
A térfogatáram korrekciója a nyomáskülönbség
beállításával.
Kívánt térfogatáram
a felszállóágban (Q2): ........................................ 15 m³/h
Mért térfogatáram a felszállóágban (Q1) ... 18 m³/h
Becsült nyomásesés a felszállóágban
a kívánt térfogatáramnál (∆pr) ........................ 40 kPa
Szükséges:
Megfelelő térfogatáram, 15 m³/h a felszállóágban.
Megoldás:
A mérés szerint a térfogatáram nagyobb
a felszállóágban kívánt értéknél. Ennek az
lehet az oka, hogy a tényleges nyomásesés a
felszállóágban meghaladja a becsült 40 kPa-t.
A térfogatáram az ASV-PV szelep beállításával
korlátozható.
P2=P1×
Q
2
Q
1
=40×
15
18
=28 kPa
E számítás alapján ASV-PV DN 65 szelepet
választottunk, ugyancsak DN 65 méretű MSV-F2
társszeleppel. A szelepet 40 kPa-ra kell állítani,
lásd 11. ábra (40 kPa = 35 fordulat). A beállítás
az A melléklet A ábrája alapján is elvégezhető.
Ha 40-ről 28 kPa-ra csökkentjük a beállítást,
a térfogatáram 15 m³/h-ra csökken.
Másik megoldásként az MSV-F2 segítségével,
a szelep beállításának módosításával is
korlátozható a térfogatáram a körben.
© Danfoss | 2019.06
VD.A6.E7.47 | 9
Adatlap ASV automatikus beszabályozószelepek
A térfogatáram és a
nyomáskülönbség mérése
Az MSV-F2 két mérőcsonkkal van felszerelve,
hogy a szelepen megjelenő nyomáskülönbség
mérhető legyen Danfoss vagy bármely
egyéb mérőeszközzel. A szelep a tényleges
térfogatáramhoz igazítható.
Megjegyzés: Méretezett térfogatáram mérésekor
mindegyik fűtőtestszelepet teljesen ki kell nyitni
(névleges térfogatáram).
Beépítés Az ASV-PV szelepet a visszatérő csővezetékbe
kell szerelni úgy, hogy a szeleptesten látható nyíl
az áramlás irányába mutasson. A társszelepeket
(MSV-F2) az előremenő csővezetékbe kell
szerelni úgy, hogy az áramlás iránya és a
szeleptesten látható nyíl iránya azonos legyen.
003L 8151
A nyomáskülönbség (Δpr) mérése
a felszállóágban.
Szereljen fel egy mérőcsatlakozót
(Danfoss kódszám: 003L8143) az ASV-PV
beszabályozószelep ürítőcsatlakozására (DN50)
vagy a hőleadóhoz (TU) közelebbi menetes
csatlakozásra. A méréseket az MSV-F2 szelep
B nyílásánál lévő mérőcsonk és az ASV-PV
mérőcsatlakozója között kell elvégezni.
Az impulzusvezetéket a társszelep és az
ASV-PV közé kell beépíteni.
Az impulzusvezetéket beépítés előtt át kell
öblíteni. Ezen túlmenően az ASV-PV-t és
az MSV-F2-t a beépítési feltételek által
meghatározott módon kell beépíteni.
003Z0691
13. áb ra
Nyomáspróba Max. próbanyomás ............................................. 25 bar
A rendszer nyomáspróbája során biztosítanunk
kell, hogy a membrán mindkét oldalán azonos
statikus nyomás legyen, hogy megvédjük a
nyomáskülönbség-szabályozót a károsodástól.
Ez azt jelenti, hogy az impulzusvezetéknek
csatlakoztatva kell lennie, és a tűszelepeknek
nyitva kell lenniük.
Indítás
Rendszerindítás közben – az elzárószelep
nyitásakor az ASV-PV-n és a társszelepen –
biztosítani kell, hogy azonos statikus nyomás
legyen a membrán mindkét oldalán, vagy
a membrán felső oldalán legyen nagyobb
nyomás. Ha a feltöltést az ASV-PV szeleppel
és társszelepével végzik, gondoskodni kell arról,
hogy legyen nyomás a membrán felső oldalán;
ennek érdekében az ASV-PV megnyitása előtt
meg kell nyitni a társszelepet.
10 | VD.A6.E7.47
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek

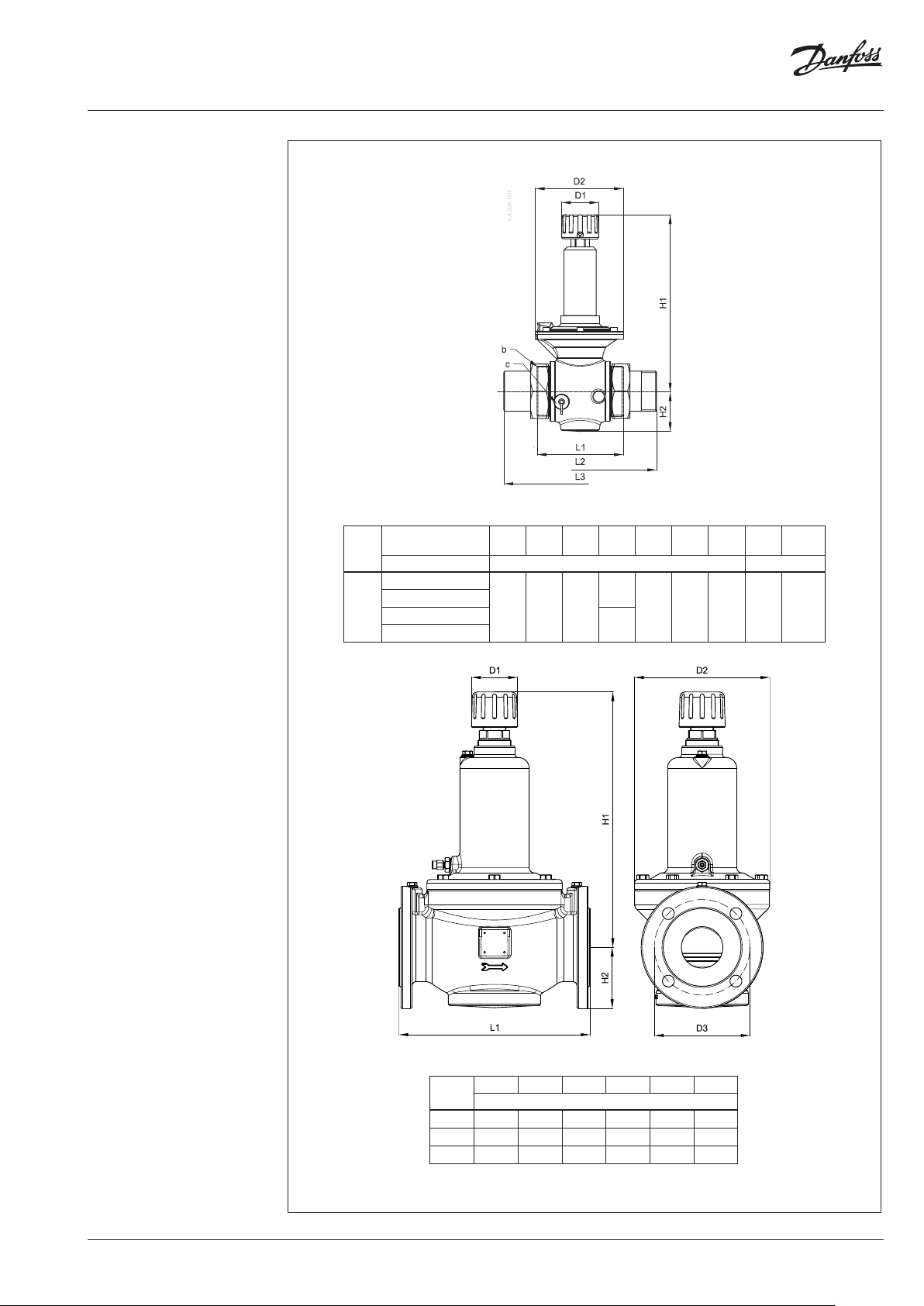

Méretek
ASV-PV
nyomástartomány
DN
50
p beállítható
kPa mm ISO 228/1
5–25
20–40
35–75
60 –100
L1 L2 L3 H1 H2 D1 D2 b c
130 244 234
232
61 55 13 3 G 2⁄ G ⁄ A
273
© Danfoss | 2019.06
14. ábr a
ASV-PV
DN
65
80
100
L1 H1 H2 D1 D2 D3
mm
290 385 93 68 205 145
310 390 100 68 218 16 0
347 446 112 68 248 180
VD.A6.E7.47 | 11
Adatlap ASV automatikus beszabályozószelepek
A melléklet: Méretezési
diagram
12 | VD.A6.E7.47
A ábra: Méretezési diagram, ASV-PV DN 50–100
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek
beállítás
Kv érték
A melléklet: Méretezési
diagram

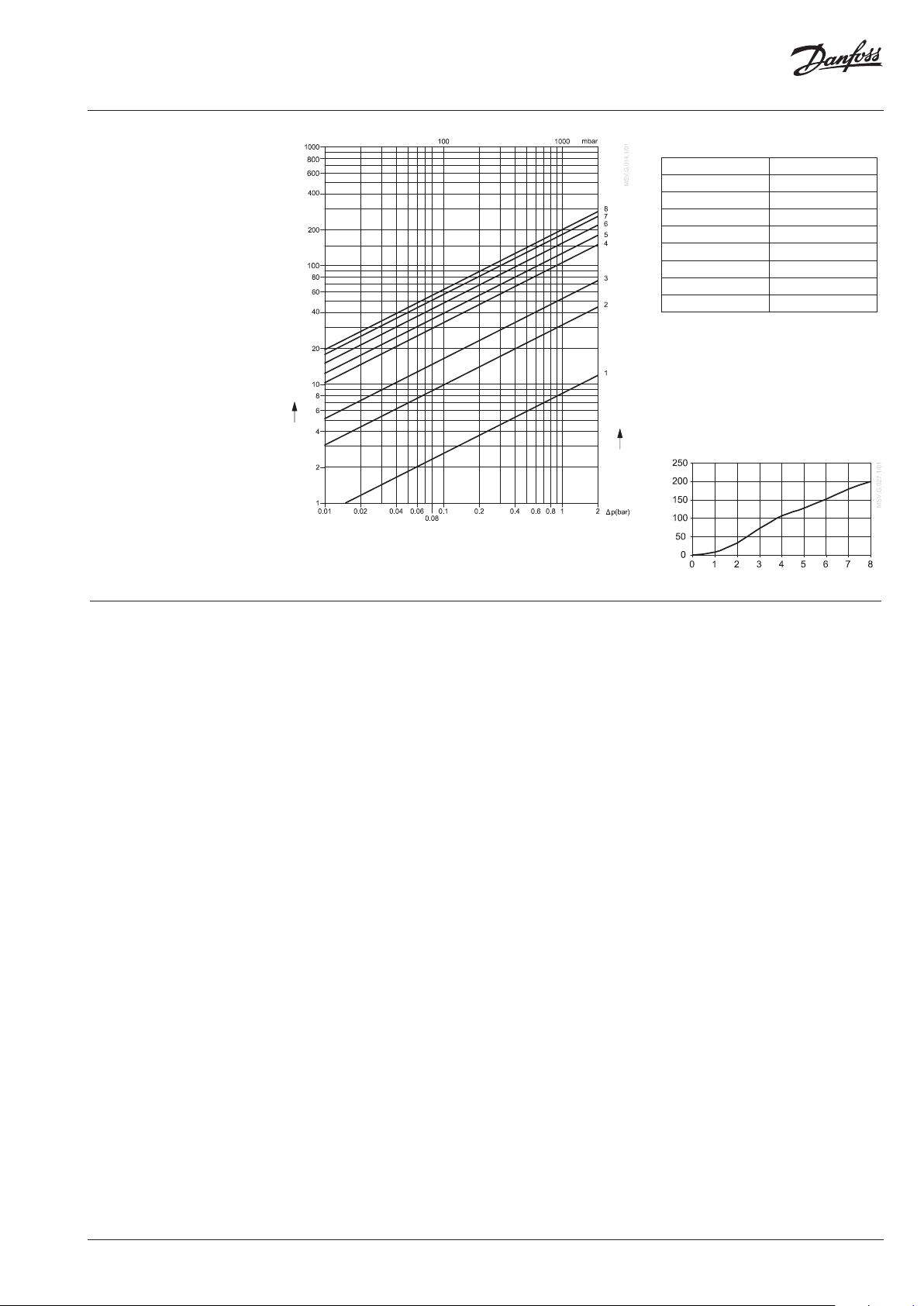

B melléklet
MSV-F térfogatáram-diagramok
B. ábra: Méretezési diagram, MSV-F2 DN 50–100
/h-ban (víz)
3
Térfogatáram m
DN 50/PN 16/PN 25
Beállítás kv érték
1 7,4
2 15, 8
3 26,7
4 36,9
beállítás
5 46,2
6 53,8
Max. megengedett nyomáskülönbség
a fojtási funkcióhoz: 1,5/2,0 bar.
Max. megengedett vízátfolyási
sebesség: ≤ 4 m/s
Feltétel:
• A vízátfolyás legyen
/h-ban
3
Kv érték m
kavitációmentes.
Térfogatáram-jelleggörbe
Nyomásveszteség pascalban (10 pascal, 1 H2Omm=9,8066 Pa) 1 bar=0,1 MPa=10 Pa
© Danfoss | 2019.06
5
VD.A6.E7.47 | 13
Adatlap ASV automatikus beszabályozószelepek
Térfogatáram m
/h-ban (víz)
Nyomásveszteség pascalban (10 pascal, 1 H2Omm=9,8066 Pa) 1 bar=0,1 MPa=10 Pa
5
Térfogatáram m
/h-ban (víz)
Nyomásveszteség pascalban (10 pascal, 1 H2Omm=9,8066 Pa) 1 bar=0,1 MPa=10 Pa
5
beállítás
Kv érték
beállítás
Kv érték
B melléklet (folytatás)
MSV-F térfogatáram-diagram
DN 65/PN 16/PN 25
Beállítás kv érték
1 2,6
2 8,8
3 21,6
4 39,0
beállítás
3
5 49,8
6 58,5
7 69,3
8 79,0
9 87,8
9,5 93,4
Max. megengedett nyomáskülönbség
a fojtási funkcióhoz: 1,5/2,0 bar.
Max. megengedett vízátfolyási
/h-ban
3
sebesség: ≤ 4 m/s
Feltétel:
• A vízátfolyás legyen
Kv érték m
kavitációmentes.
Térfogatáram-jelleggörbe
DN 80/PN 16/PN 25
Beállítás kv érték
1 5,8
2 9,9
3 24,5
4 48,5
5 71,3
6 87,0
7 96,4
beállítás
3
8 109, 3
9,5 122,3
Max. megengedett nyomáskülönbség
a fojtási funkcióhoz: 1,5/2,0 bar.
Max. megengedett vízátfolyási
/h-ban
3
sebesség: ≤ 4 m/s
Feltétel:
• A vízátfolyás legyen
Kv érték m
kavitációmentes.
Térfogatáram-jelleggörbe
14 | VD.A6.E7.47
© Danfoss | 2019.06
Adatlap ASV automatikus beszabályozószelepek
5
beállítás
Kv érték
B melléklet (folytatás)
MSV-F térfogatáram-diagram
/h-ban (víz)
3
Térfogatáram m
Nyomásveszteség pascalban (10 pascal, 1 H2Omm=9,8066 Pa) 1 bar=0,1 MPa=10 Pa
DN 100/PN 16/PN 25
Beállítás kv érték
1 8,3
2 32,4
3 72,9
4 107, 2
5 128 ,2
6 152,8
beállítás
7 180,0
8 200,0
Max. megengedett nyomáskülönbség
a fojtási funkcióhoz: 1,5/2,0 bar.
Max. megengedett vízátfolyási
/h-ban
sebesség: ≤ 4 m/s
3
Feltétel:
Kv érték m
• A vízátfolyás legyen
kavitációmentes.
Térfogatáram-jelleggörbe
© Danfoss | 2019.06
VD.A6.E7.47 | 15
Adatlap ASV automatikus beszabályozószelepek
ASV-PV tender szövegezése
1. Tender szövegezése
a.
A termék a fűtő- és hűtőrendszerek hidraulikai egyensúlyának automatikus biztosítására szolgáló
nyomáskülönbség-szabályozó.
b. A nyomáskülönbség-szabályozó működésének beépített membránegységre kell épülnie.
c. A szelepeknek a beállítómechanizmustól elkülönített elzárási funkcióval kell rendelkezniük.
A szelep legyen elzárható kézikerékkel.
d. A nyomáskülönbség-állítás rejtett legyen az illetéktelen beállításmódosítás megelőzése érdekében.
e. A nyomáskülönbség-állítás legyen lineáris (1 fordulat 1 kPa, vagy 1 fordulat 2 kPa a mérettől
függően).
f.
A nyomáskülönbség-szabályozó csomagolásának impulzusvezetéket (1,5 m) is tartalmaznia kell.
g. A szelepet megbízható csomagolásban kell szállítani a biztonságos fuvarozás és kezelés érdekében.
2. Termékjellemzők:
a. Nyomásosztály: PN 16
b. Hőmérséklet-tartomány: -10 – +120 °C.
c. Csatlakozási méret: DN 50–100
d. Csatlakozás típusa (a beállítható nyomástartománytól függően): külső menetes ISO 228/1
(DN15–50); karimás EN 1092-2 (DN 65–100)
e. p beállítható nyomástartomány: 5–25 kPa (DN 50), 20–40 kPa (DN 50–100), 35–75 kPa
(DN 50–100) és 60–100 kPa (DN 65–100).
f. Beépítés: a nyomáskülönbség-szabályozót a visszatérő vezetékbe kell építeni, impulzusvezetéken
keresztül történő csatlakozási lehetőséggel az előremenő csővezetékbe.
Névleges átmérő: _ _ _ _ _ _
Csatlakozás: _ _ _ _ _ _
Beállítási tartomány (min.–max.): _ _ _ _ _ _ kPa
Gyártó: Danfoss Típus: ASV-PV
Rendelési szám: 003L_ _ _
16 | VD.A6.E7.47
© Danfoss | DHS-SRMT/SI | 2019.06
Loading...
