Danfoss ASV-PV DN 15-50, ASV-BD DN 15-50, ASV-M DN 15-50 Data sheet [cs]

Datový list
Automatické vyvažovací ventily
ASV DN 15–50 (4. gen.)
Animace funkčnosti ventilu ASV
ASV–PV
DN 15–5 0
Ventily ASV jsou automatické vyvažovací ventily. Společně s radiátorovými termostatickými ventily s přednastavením tvoří součást řešení Danfoss pro dvoutrubkové soustavy a dokonale se hodí pro optimální vyvážení teplovodní otopné soustavy v obytných budovách.
Jedním z hlavních problémů v otopných soustavách je zajištění jejich správného a stabilního vyvážení. Diferenční tlak v těchto soustavách se bez řádného automatického vyvážení neustále nepředvídatelně mění. Tovede k následným stížnostem obyvatel na špatný vnitřní komfort, hlučnost a vysoké náklady na energie.
Při snaze o vyřešení těchto stížností jsou často instalována větší čerpadla, aby se zlepšila cirkulace vody, především v období vytápění. Takové řešení bohužel ještě více prohlubuje nežádoucí tlakové rozdíly v soustavě a zvyšuje spotřebu energie. Navíc větší diferenční tlak způsobuje větší hlučnost soustavy, která je slyšet zejména z radiátorových ventilů.
Automatické vyvažovací ventily ASV nepřetržitě zajišťují optimální tlakový rozdíl pro regulační ventily a zároveň správný průtok ve stoupačkách. Toto je důvod, proč norma DIN 18380 vyžaduje regulaci diferenčního tlaku v soustavách s proměnným průtokem. Ventily ASV automaticky zajišťují optimální hydronické vyvážení jak při částečném zatížení, tak i při plném zatížení soustavy. Tato rovnovážnost je neustále udržována.
Ventily ASV lze použít také v soustavách chlazení (fan coilové jednotky, chladicí trámy atd.) sproměnným průtokem, aby bylo zajištěno jejich správné a stabilní hydronické vyvážení (podrobnosti naleznete v obecném datovém listu ventilu ASV).
ASV–BD
DN 15–5 0
ASV–M
DN 15–5 0
Výhody
Použití kombinace ventilu ASV zajistí:
• Méně stížností:
Ventil ASV zajistí vyšší spolehlivost systému, potlačí problémy s hlučnými radiátory při nedostatečném vytápění místností nacházejících se daleko od zdroje tepla nebo při přehřívání místností v blízkosti zdroje tepla. Méně stížností znamená menší počet volání instalatérovi kvůli řešení problémů.
• Lepší vnitřní komfort:
Ventil ASV poskytuje stabilní tlakové podmínky pro řídicí ventily radiátorového nebo podlahového vytápění, což má za následek přesnější regulaciteploty v místnosti.
• Nižší účty za energie: Vyřešení problému s přehříváním a přesnější regulace teploty se odrazí ve vyšší energetické účinnosti. Správné a stabilní vyvážení zamezuje nadprůtokům a tím zajistí řádné vychlazení zpátečky. Výsledkem je lepší energetická účinnost kondenzačních kotlů a soustav dálkového vytápění.
• Jednoduchost:
Ventil ASV rozděluje potrubní systém na tlakově nezávislé zóny, což jsou zpravidla jednotlivé stoupačky nebo bytové jednotky, takže nejsou zapotřebí složité a časově náročné výpočty a postupy uvádění do provozu. Díky tomu lze postupně zapojovat jednotlivé zóny do hlavního celku bez nutnosti dalšího vyvažování.
• Snadné použití: Nová generace automatických vyvažovacích ventilů ASV se používá
ještě jednodušeji než dříve. Vylepšené stupnicové nastavení lze nyní provádět bez použití imbusového klíče, což zrychluje práci instalatéra při uvádění soustavy do provozu a její údržbě, zatímco nová funkce proplachování šetří čas během proplachování potrubní sítě.
© Danfoss | 2021.11 AI195886472340cs-000302 | 1
Datový list Automatické vyvažovací ventily ASV
Použití Vyvažovací ventily ASV zaručují vysokou
přesnost automatického vyvažování díky své speciální konstrukci, a to zejména:
tlakově odlehčené kuželce;
velikosti membrány, která je přizpůsobena
dimenzi armatury (zaručena přesnost regulace u všech dimenzí),
lineární a přesné nastavovací stupnici, která usnadňuje nastavení požadovaného tlakového rozdílu p;
• nízké požadované tlakové ztrátě 10 kPa na ventilu ASV–PV, proto můžeme použít čerpadlo s menší výtlačnou výškou.
Řešení Danfoss ASV se skládá z automatického vyvažovacího ventilu ASV–PV a přiřazeného partnerského ventilu (obr. 1 a 2). ASV–PV je regulátor diferenčního tlaku, který se připojuje na zpětné potrubí. Partnerský ventil se připojuje na přívodní potrubí. Oba ventily jsou propojeny impulzní trubkou.
Dvě základní zapojení partnerských ventilů ASV:
Partnerský ventil mimo regulovaný okruh (obr. 1). Doporučený ventil ASV–BD (výchozí konfigurace: modrá měřicí koncovka musí být v otevřené, červená v zavřené poloze) nebo ASV–M: Výsledkem je nejlepší výkon, protože celý tlakově regulovaný rozsah je dostupný pro stoupačku. Omezení průtoku je na každé otopné jednotce ve stoupačce (např. RA–N s nastavením na radiátoru atd.).
Regulátor ASV–PV je továrně nastaven na 10kPa nebo 30 kPa, což je perfektní pro typický tlak radiátorové soustavy vytápění. Pomocí nastavovací stupnice jej lze ale snadno nastavit na jinou hodnotu. Pokud má diference tlaku tendenci zvyšovat se nad toto nastavení, pak automatický vyvažovací ventil ASV okamžitě zareaguje a udrží diferenci tlaku konstantní. Díkytomu se tlak v regulované stoupačce ani okruhu nezvyšuje následkem změn zatížení systému.
Vyvažovací ventily ASV mají integrované servisní funkce jako: *proplachování *uzavírání *vypouštění Funkce uzavírání je oddělena od mechanizmu nastavování.
Partnerský ventil uvnitř regulovaného okruhu (obr. 2).
Doporučený ventil ASV–BD (červená měřicí koncovka musí být v otevřené, modrá v zavřené poloze): Nabízí omezení průtoku ve stoupačce, nicméně část tlakově regulovaného rozsahu využívá tlaková ztráta partnerského ventilu (pp). Doporučené zapojení, pokud není možné omezení průtoku na každém topném tělese.
∆p
r
v
p
∆p
1)
Mějte na paměti , že je nutné, aby modrá měřicí kon covka ASV–BD byla ote vřená (výchozí zapoje ní)
Obr. 1 Nastavení ASV–PV = p
mimo regulovaný okruh)
∆p
1)
a
riser
(partnerský ventil
∆p
ASV–BD lze použít mimo nebo uvnitř regulovaného okruhu podle toho, která měřicí koncovka je otevřená. Změnu zapojení lze provést pod tlakem – jednoduše uzavřením/ otevřením měřicích koncovek.
Zapojení uvnitř regulovaného okruhu (výchozí poloha) umožňuje ověřování průtoku, zatímco zapojení mimo regulovaný okruh umožňuje omezení průtoku.
∆p
r
∆p
1)
o
p
∆p
∆p
∆p
a
1)
Mějte na paměti , že je nutné, aby červená měř icí koncovka ASV–BD byla ote vřená a modrá měřicí koncovka zav řená
Obr. 2 Nastavení ASV–PV = p
stoupačka
+ p
p
v
2 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Použití (pokračování)
Použití ASV ventilů v otopné soustavě s radiátory pro stabilizaci tlakového rozdílu ve stoupačkách (obr. 3) nebo vodorovných smyčkových stoupačkách – nejvíce používaných u nových rozvodů (obr. 4). K omezení průtoku radiátorem je využit termostatický radiátorový ventil s přednastavením hodnoty. Spolu s ventilem ASV, který reguluje tlakový rozdíl, zajišťují rovnoměrnou distribuci tepla.
Obr. 3 ASV ve svislé stoupačce / typické použití
vradiátorovém vytápění (obecný příklad)
Obr. 4 ASV ve vodorovné smyčkové stoupačce / typické použití v radiátorovém vytápění (obecný příklad)
Ventily ASV jsou také perfektním řešením v soustavách podlahového vytápění (obr.
5). Za účelem omezení průtoku by měl být každý rozdělovač s integrovanou možností přednastavení použit v systému s konstantním
Alternativně lze průtok v celém rozdělovači omezit pomocí funkce nastavení ASV–BD. Vzhledem k malým rozměrům ASV ventilů lze tyto instalovat do podomítkových skříní přímo
kpodlahovému rozdělovači. tlakem zajištěným regulátorem diferenčního tlaku ASV.
ASV–PV
ASV–BD
Obr. 5 ASV před rozdělovačem pro soustav y podlahového vytápění
AI195886472340cs-000302 | 3© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Objednávání
Součástí balení vyvažovacího ventilu ASV–PV je: 1,5m impulzní trubka (G ⁄ A)
k
Typ DN
VS
(m³/ h)
15 1,6 20 2,5 Rp ¾ 003Z5502 003Z5602 25 4,0 Rp 1 003Z5503 003Z5603 32 6,3 Rp 1¼ 003Z5504 003Z5604 40 10,0 Rp 1½ 003Z5505 003Z5605 50 16, 0 Rp 2 003Z5506 003Z5606 15 1,6 20 2,5 G 1 A 00 3Z5512 003Z5612 25 4,0 G 1¼ A 00 3Z5513 003Z5613 32 6,3 G 1½ A 00 3Z5514 003 Z5614 40 10,0 G 1¾ A 003Z5515 003Z 5615 50 16, 0 G 2¼ A 003Z5516 003Z5 616 15 1,6 20 2,5 Rp ¾ 003Z5542 25 4,0 Rp 1 003Z5543 32 6,3 Rp 1¼ 003Z5544 40 10,0 Rp 1½ 003Z5545 50 16, 0 Rp 2 003Z5546 15 1,6 20 2,5 G 1 A 0 03Z5552 25 4,0 G 1¼ A 003Z5553 32 6,3 G 1½ A 003Z5554 40 10,0 G 1¾ A 003Z5555 50 16, 0 G 2¼ A 003Z5556
Připojení
Rp ½
Vnitřní závit
IS O 7/1
G ¾ A
Vnější závit
ISO 228/1
Rp ½
Vnitřní závit
IS O 7/1
G ¾ A
Vnější závit
ISO 228/1
Rozsah nastavení ∆p
(kPa)
5–25
5–25
20–60
20–60
Obj. č.
bez izolace s izolací EPP
003Z 5501 003Z 5601
003Z 5511 003Z 5611
003Z5541
-
003Z5551
-
Uzavírací ventil ASV–BD, multifunkční partnerský ventil (uzavírací, otočná měřicí stupnice) a izolace EPP
k
Typ DN
VS
(m³/ h) 15 3,0 20 6,0 Rp ¾ 003Z4042 25 9,5 Rp 1 003Z4043 32 18 Rp 1¼ 003Z4044 40 26 Rp 1½ 003Z4045 50 40 Rp 2 0 03Z4046
Připojení Obj. č.
Rp ½ 003Z40 41
Vnitřní
závit
IS O 7/1
Uzavírací ventil ASV–M, bez měřicích koncovek aizolace EPP
k
Typ DN
VS
(m³/ h) 15 1,6 20 2,5 Rp ¾ 003L76 92 25 4,0 Rp 1 0 03L7693 32 6,3 Rp 1¼ 0 03L7694 40 10 Rp 1½ 0 03L7695 15 1,6 20 2,5 G 1 A 00 3L7697 25 4,0 G 1¼ A 003L7698 32 6,3 G 1½ A 003 L7699 40 10 G 1¾ A 003L7700 50 16 G 2¼ A 003L7702
Připojení Obj. č.
Rp ½ 003L7691
Vnitřní
závit
IS O 7/1
G ¾ A 0 03L7696
Vnější
závit
ISO
228/1
4 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Objednávání (pokračování)
Náhradní díly
Typ Pop is Poznámka Připojení/rozměr Obj. č.
Rukojeť ASV–PV
Servisní sada ASV–PV 20 –60 kPa
Servisní sada ASV–PV 5–25 kPa
Servisní sada ASV–PV 20 –80 kPa
Redukce pro měřič tlakového rozdílu
Vypouštěcí kohout k ASV–PV DN 15–5 0 0 03L8141
Rukojeť ASV–BD
2)
DN 15–25 003Z7855
DN 32–50 003Z7857
DN15 –20 003 Z7831
DN 25 003Z7832 DN 32 003Z7833 DN 40 003Z7834 DN 50 003Z7835
DN15 –20 003 Z7841
DN 25 003Z7842 DN 32 003Z7843 DN 40 003Z7844 DN 50 003Z7845 DN 32 003Z7836
DN 40 003Z7837
DN 50 003Z7838
Pro připojení při vypouštění
ASV–PV
00 3L8143
003Z4 652
1,5 m 003L8152
Impulzní trubka včetně O-kroužků
2,5 m 003Z0690
5 m 003L8153
O-kroužek pro impulzní trubku sada 10 kusů 2,90 × 1,78 003L8175
Adaptér pro připojení impulzního potrubí ASV–BD/M
1)
S rukojetí
2)
Celý sortim ent příslušenství ventilu AS V–BD naleznete v datovém l istu LENO™ MSV–BD.
sada 10 kusů G ⁄ A 0 03L 8174
Příslušenství – spojovací materiál
Typ Poznámka k potrubí k ventilu Obj. č.
R ½ DN 15 003Z0232 R ¾ DN 20 0 03Z0233
Závitová koncovka (1 ks)
Přivařovací koncovka (1 ks)
R 1 DN 25 003Z0234 R 1¼ DN 32 003Z0235 R 1½ DN 40 0 03Z0273
R 2 DN 50 (2¼”)
DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 50 (2¼”)
DN 15 003Z0226 DN 20 003Z0227 DN 25 003Z0228 DN 32 003Z0229 DN 40 003Z0271
00 3Z0274
003Z0272
AI195886472340cs-000302 | 5© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Objednávání (pokračování)
Příslušenství
Typ Popis Poznámka Připojení/rozměr Obj. č .
Příslušenství k proplachování ASV–PV 003Z7850
Dvě měřicí koncovky a jedna upevňovací deska
3mm měřicí koncovky (2 ks) Pro ASV–BD
Vypouštěcí kohout k ASV–BD
Plastová impulzní trubka s konektory a adaptéry
Štítek pro uvedení do provozu
Konektor pro připojení impulzní trubky
Izolační krytka EPP pro ASV–PV
Izolační krytka EPP pro ASV–BD
Izolační krytka EPP pro ASV–M
1)
Celý sortim ent příslušenství ventilu AS V–BD naleznete v datovém l istu LENO™ MSV–BD.
2)
K nainstalování na izolaci
3)
10m impulzní trub ky
Pro ASV–M t ypu Rectus
1)
½” připojení hadice 003Z4096
¾” připojení hadice 003Z4097
Pro kompletaci sady
3)
10 kusů
2)
sada 10 kusů DN15–5 0 003Z7860
Připojení G ⁄–R ¼ 003L8151
DN 15–20 003Z7800
DN 25 003Z7802 DN 32 003Z7803
DN 40–50 0 03Z7804
DN 15 003 Z4781 DN 20 003Z4782 DN 25 003Z4783
max. 120 °C
DN 32 003Z4784 DN 40 003Z 4785 DN 50 003Z4786 DN 15 0 03L 8170 DN 20 0 03L 8171 DN 25 0 03L 8172 DN 32 00 3L817 3 DN 40 0 03L8 139
00 3L8145
003Z4662
003Z0689
Technické údaje
Typ ASV–PV ASV–M ASV–BD
Jmenovitý průměr DN 15– 50 15– 50 15– 50 Max. tlak (PN) Zkušební tlak 25 25 30
bar
Diferenční tlak napříč ventilem kPa 10–250 10 –150 Průsak po uzavření Žádný viditelný únik Provozní teplota Skladovací a přepravní teplota -40–70
°C
16 16 20
1)
2)
2)
D
10–250
2)
A
0–120 -20–120 -20–120
Materiály součástí, které přicházejí do styku s vodou
Tělo ventilu Mosaz Mosaz Mosaz DZR Kuželka Mosaz DZR Mosaz Membrána/O-kroužk y EPDM EPDM EPDM Pružina Patentov ý drát - ­Kulová plocha - - Mosaz/chromováno
1)
Mějte na paměti , že maximální povolený di ferenční tlak ve ventilu s hodn otou 150 kPa by se neměl překr očit při částečném zatížení.
2)
ISO 5208
6 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Konstrukce
1. Vodič pružiny
2. Uzavírací rukojeť
3. Pružina
4. Vřeteno nastavení
diferenčního tlaku
5. Nastavovací stupnice
6. O-kroužek
7. Zajišťovací kroužek
8. Připojení impulzního potrubí
9. Kryt membrány
10. Regulační membrána
11. Vnitřní připojení 12 . Tělo ventilu
13. Tlakově odlehčená kuželka
ventilu
14. Sedlo
Video o manipulaci s ASV
ASV–PV je kompaktní regulátor diferenčního tlaku, který byl navržen pro velmi přesné automatické vyvažování. Inovativní konstrukci asnadné použití se podařilo vměstnat do ventilu s těmito vlastnostmi:
• membránová část integrovaná do těla ventilu,
• snadné nastavení s funkcí blokování ,
• funkce proplachování,
• funkce uzavírání, oddělená od nastavování,
• membrána přizpůsobená velikosti ventilu.
Přes vnitřní propojení společně s referenční pružinou ③ působí tlak ze zpětného potrubí naspodní část regulační membrány , zatímco impulzní trubkou ⑧ přivedený tlak z přívodního potrubí (vyšší hodnota) působí na vrchní část membrány. Tímto způsobem je udržován nastavený tlakový rozdíl.
Partnerské ventily ASV–BD/M se používají společně s automatickými vyvažovacími ventily ASV–PV pro regulaci diferenčního tlaku ve stoupačkách.
Ventily jsou z výroby nastaveny na 10 kPa nebo 30 kPa. Pomocí nastavovací stupnice je lze ale snadno nastavit na jinou hodnotu. Otáčením nastavovacího kroužku ve směru chodu hodinových ručiček hodnotu nastavení zvyšujete; otáčením proti směru chodu hodinových ručiček hodnotu nastavení snižujete.
Obr. 6 ASV–PV
1. Rukojeť se stupnicovým nastavením
2. Hlava vřetena
3. Otočný uzávěr
4. Měřicí koncovka
5. Horní část ventilu
6. Vřeteno
7. Připojení impulzního potrubí
8. Ložisko uzávěru
9. Adaptér připojení hadice
10. Otočná měřicí stupnice
11. Ložisko škrticí klapky
12 . Nosný šroub
13. Sedlo kulové plochy
14. Kulová plocha
15. Tělo ventilu
1. Uzavírací rukojeť
2. Uzavírací vřeteno
3. O-kroužky
4. Kuželka ventilu
5. Sedlo
6. Tělo ventilu
ASV–BD je kombinovaný uzavírací ventil s přednastavením a celou řadou unikátních funkcí:
• vysoké hodnoty kv pro malé tlakové ztráty,
• poloha partnerského ventilu uvnitř nebo mimo regulovaný okruh (podrobnosti viz strana 2), lze ji změnit i po nainstalování ventilu a pod tlakem,
• číselná stupnice přednastavení viditelná zvíceúhlů ,
• snadné zajištění přednastavení,
• otočná měřicí stupnice s integrovanými měřicími koncovkami pro jehly 3 mm,
• funkce vypouštění prostřednictvím příslušenství vypouštěcí kohout (obj.č.003Z4096 nebo 003Z4097) ,
• demontovatelná rukojeť pro snadnou montáž,
• funkce uzavírání oddělená od nastavování,
• barevný ukazatel otevřeno/zavřeno.
ASV–BD lze použít mimo regulovaný okruh nebo uvnitř něj (podrobnosti viz strana 2), což závisí na tom, která měřicí koncovka je otevřená. Konfiguraci lze změnit pod tlakem.
Funkce uzavírání je zajištěna kulovým ventilem, který vyžaduje k úplnému uzavření otočení opouhých 90°.
Ventil ASV–M je konstruován jako uzavírací armatura. Ventil ASV–M je vybaven připojením pro impulzní trubku na ASV–PV. Může být vybaven měřicími koncovkami pro měření průtoku (dodáváno jako samostatné příslušenství).
Ventil ASV–BD se dodává se dvěma měřicími koncovkami pro jehly 3 mm. Dvojitý držák umožňuje uživateli připojit obě jehly současně.
Obr. 7 ASV–BD DN 15–50
Obr. 8 ASV–M
AI195886472340cs-000302 | 7© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Dimenzování
průtok [l⁄h]
Př
Q
≤ Q ≤ Q (při 10 kPa)
min
Obr. 9 Sloupcový diagram dimenzování Q = požadovaný projektovaný průtok ventily ASV při ∆pv = 10 kPa.
Doporučujeme dimenzovat průměr ventilů ASV–PV pomocí obr. 9. Maximální průtoky jsou založeny na diferenčním tlaku na ventilu ASV–PV 10 kPa, což umožňuje perfektní regulaci ASV–PV a šetří energii, zatímco minimální nominální průtok umožňuje regulovatelnost blížící se nule.
Prorůzné hodnoty ∆pv použijte schémata A a B v Příloze.
Souvislosti mezi velikostí ventilu a potrubím
Hodnoty kv pro určitý rozměr byly navrženy pro rozsah průtoku stanovený podle normy VDI 2073 při rychlosti vody max. 0,8 m/s a diferenčním tlaku 10 kPa na ventil. Dokud voda v potrubí proudí rychlostí 0,3 až 0,8 m/s, rozměr ventilu
byměl zůstat stejný jako rozměr potrubí. Jakmile jsou ventily ASV–PV nadimenzovány, lze zvolit partnerský ventil ASV–BD/ASV–M ve stejné dimenzi.
Pravidlo vychází ze skutečnosti, kdy hodnoty kv
pro určitou dimenzi byly navrženy pro rozsah
průtoku stanovený podle normy VDI 2073 při
Příklad:
diferenčním tlaku 10 kPa na ventil ASV–PV.
Zadání:
Průtok potrubím 200 l/h, rozměr potrubí DN 15
Řešení: Vodorovná čára protíná sloupec ventilu DN15, který lze tudíž vybrat jako požadovanou velikost (v případě, že protíná více sloupců, doporučujeme vybrat menší velikost ventilu).
Pro detailní návrh nalistujte příklady na stranách14 a 15. Pro různé hodnoty pV (diferenční tlak na ventilu) použijte schémata vPříloze A.
8 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
kPa 5bar 0,05
0,4
9,0
Kv
Q
p
2
2
p
 
 
 
 
Příklady dimenzování
∆p
r
v
p
∆p
∆p
∆p
a
Ob r. 10
1. Příklad
Zadání:
Radiátorová soustava s termostatickými radiátorovými ventily s přednastavením.
Požadovaný průtok ve stoupačce (Q): ......... 900 l/h
Minimální dostupný tlak
pro stoupačku (pa) ............................................ 60 kPa
Odhadovaný pokles tlaku ve stoupačce
při požadovaném průtoku (pr) ..................... 10kPa
Požadováno:
• Typ ventilu
• Velikost ventilu Protože radiátorové ventily mají možnost přednastavení, byl zvolen ASV–M. ASV–PV by měl regulovat tlak 10 kPa ve stoupačce, což znamená, že přes dva ventily bude odváděno 50 kPa ze 60.
pv + pp = pa - pr = 60 - 10 = 50 kPa
Předpokládejme, že správný rozměr v tomto příkladu je DN 25 (mějte na paměti, že oba ventily musí mít stejný rozměr). Tlaková ztráta u ventilu ASV–M DN 25, který má být zcela otevřen, se vypočítá následující rovnicí:
pa ≥ pp + pr + pv
Δpv Tlaková ztráta na ventilu ASV–PV Δp
Tlaková ztráta na ventilu ASV–M
p
Δpr Potřebný tlak pro stoupačku Δp
Dostupný tlak pro stoupačku
a
2. Příklad
Korekce průtoku nastavením diferenciálního tlaku.
Zadání:
Měřený průtok ve stoupačce Q1 ..................... 900 l/h
Nastavení ventilu ASV–PV pr ......................... 10kPa
Požadováno:
Nové nastavení ventilů při zvýšeném průtoku o10 %, Q = 990 l/h.
Nastavení na ventilu ASV–PV:
Pokud je potřeba, je možné nastavit regulační tlak na určitou hodnotu nebo na 20–60 kPa. Sezvýšením/snížením nastavení je možné provést nastavení průtoku ve stoupačce, vkoncovém zařízení nebo v podobné aplikaci. (100% zvýšení regulačního tlaku zvýší průtok opřibl. 41 %)
2
Q
2
pp
12
Q
1
10,0
 
990 900
2
12 k Pa
kPa 21
 
Pokud zvýšíme nastavení na 12 kPa, průtok sezvýší o 10 % na 990 l/h.
p
p
kv
= 0,05 baru = 5 kPa
nebo odečtením z diagramu v Příloze A, obr. C, následujícím způsobem: Nakreslete vodorovnou čáru od hodnoty 0,9m³/h (~900 l/h) přes čáru, která popisuje rozměr DN 25. Z průsečíku nakreslete svislou čáru, z níž vyčtete, že tlaková ztráta je 5 kPa. Tlaková ztráta na ventilu ASV–PV je tudíž:
pv= (pa - pr) - pp = 50 kPa - 5 kPa = 45 kPa
jak lze vyčíst z diagramu v Příloze A, obr. A.
AI195886472340cs-000302 | 9© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
hm1,5
03,0
880,0
p
Q
k
3
v
v
Příklady dimenzování
(pokračování)
p
∆p
O br. 11
∆p
∆p
∆p
r
o
a
v
∆p
pa ≥ pp + pr + p
Δpv Tlaková ztráta na ventilu ASV–PV Δp
Tlaková ztráta na ventilu ASV–BD
p
Δpo Tlaková ztráta ve stoupačce, včetně ASV–BD Δpa Dostupný tlak pro stoupačku Δp
Tlaková ztráta ve stoupačce, bez ASV–BD
r
v
3. Příklad
Omezení průtoku ventilem ASV–BD
Zadání:
Požadovaný průtok ve větvi (Q):....................880 l/h
ASV–PV a ASV–BD (DN 25)
Nastavení na ventilu ASV–PV (po) ................ 10kPa
Odhadovaná tlaková ztráta ve stoupačce při požadovaném
průtoku (pr) ............................................................7 kPa
Požadováno:
Nastavení ventilu ASV–BD tak, aby bylo dosaženo požadovaného průtoku.
Řešení:
V případě potřeby lze ventil ASV–BD nastavit tak, aby fungoval jako omezovač průtoku. Konkrétně ASV–BD je uvnitř regulované smyčky regulátoru tlaku, tudíž nastavením ASV–BD dosáhnete nastavení omezení průtoku. Červená měřicí koncovka na ventilu ASV–BD musí být otevřená (a modrá v zavřené poloze). (Obecně platí, že při 100% zvýšení hodnoty kv se průtok zvýší o 100 %.)
k
V
p
V
5,1 m³/h
4. Příklad
Použití u podlahového vytápění s ventilem
ASV–PV na zpátečce
Zadání:
Tlaková ztráta (největší okruh): ........................16 kPa
Tlaková ztráta rozdělovače: ................................. 2 kPa
Požadavek průtoku rozdělovačem: ...............900 l/h
Připojovací potrubí: ................................................DN25
Požadováno:
• Velikost ventilu (DN)
• Nastavení ventilu (po)
Je vybrán ASV–PV DN25 / 5–25 kPa
(stejnávelikost jako připojovací potrubí).
Protože je nastavení ventilu zadáno jako součet
celkové tlakové ztráty:
p0 = p
loop
+ p
= 16 kPa + 2 kPa = 18 kPa
manifold
manifoldloopo
kPa 18 = Pa2k + kPa 16 =Δp + Δp =Δp
Je nutné na nastavovací stupnici ventilu ASV–PV
nastavit 18 kPa.
Výsledek lze stejně dobře vyčíst z diagramu v Příloze A, obr. B.
Při požadovaném průtoku je tlaková ztráta napříč celou větví 7 kPa. Bez použití ASV–BD bude průtok napříč větví se zcela otevřeným ventilem o 19 % vyšší, což způsobí nadprůtok (7 kPa umožňuje průtok 880 l/h, zatímco 10 kPa umožňuje průtok 1050 l/h). Pokud nastavíte přednastavení ventilu ASV–BD DN 25 na hodnotu 4,3 kv (5,1 m³/h), omezíme průtok napožadovanou hodnotu 880 l/h.
Tuto hodnotu jsme získali následujícím výpočtem: pp = po - pr = 10 - 7 = 3 kPa.
Alternativně lze omezení průtoku provést zvětšením nastavení p na ventilu ASV–PV.
10 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Instalace Ventil ASV–PV se instaluje do zpětného potrubí
s průtokem ve směru šipky na těle ventilu. Partnerské ventily (ASV–M/BD) se instalují do přívodního potrubí s průtokem ve směru šipky na těle ventilu. Impulzní trubka se instaluje mezi partnerský ventil a ventil ASV–PV.
Před připojením k ventilu ASV–PV se impulzní trubka musí propláchnout.
Malé instalační rozměry umožňují snadnou montáž ventilu ASV i ve velmi omezených prostorech. Úhel 90° mezi všemi hlavními pracovními funkcemi (zavření, vypouštění, nastavení, měření) umožňuje snadný přístup přijakýchkoliv instalačních podmínkách.
Nastavení
Nastavení Δp
Nastavení diferenčního tlaku lze snadno změnit pomocí nastavovací stupnice, což zrychluje práci instalatéra při údržbě soustavy.
Zacvaknout
Tovární nastavení
Rozsah n astavení Δp (kPa) kPa
5–25 10
20–60 30
Vypouštění Vypouštěcí kohout pro ventil ASV–PV nebo ASV–BD lze použít pro vypouštění a napouštění vody. Při vypouštění prostřednictvím ventilu ASV–BD postupujte následovně:
1. Zavřete otevřenou měřicí koncovku.
2. Odpojte impulzní potrubí.
3. Demontujte adaptér připojení hadice.
4. Namontujte příslušenství – vypouštěcí kohout (obj. č. 003Z4096 nebo 003Z4097).
5. Modrá měřicí koncovka otevírá výstup, zatímco červená měřicí koncovka otevírá vstup. Neotáčejte o více než 3 otáčky. Vypouštěcí kohout a měřicí koncovky mohou být otočeny do jakékoliv polohy.
Podle následujícího postupu nastavte požadovaný diferenční tlak:
1. Odblokujte nastavení .
2. Otáčením stupnice nastavte požadovanou hodnotu ②.
3. Zablokujte nastavení v konečné poloze .
Zacvaknout
∆p
+
Tlaková zkouška
Max. zkušební tlak .............................................. 25 bar
Když provádíte tlakovou zkoušku soustavy, impulzní trubka musí být připojená a všechny partnerské ventily otevřené.
AI195886472340cs-000302 | 11© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Proplachování
Ventily ASV–PV umožňují propláchnout soustavu ze strany přívodního potrubí. Pro propláchnutí soustavy postupujte následovně:
1. Ujistěte se, že je soustava naplněna vodou.
2. Odmontujte uzavírací madlo a namontujte proplachovací příslušenství (obj.č.003Z7850) na vedení pružiny ventiluASV–PV.
003Z7850
Zacvaknout
DN32–50 DN15 –25
3. Rukou otočte příslušenství k proplachování vesměru chodu hodinových ručiček až nadoraz před tím, než začnete proplachovat soustavu ③.
4. Proplachování soustavy se provádí s průtokem ve směru šipky na těle ventilu.
5. Po propláchnutí soustavy otočte příslušenství proti směru chodu hodinových ručiček dopočáteční polohy.
Poznám ka: Před namontováním prop lachovacího příslušenst ví se ujistěte, že je s ystém naplněný vodou, aby by lo zajištěno, že rozdíl tlaku ne překročí 5 barů.
Měření průtoku a diferenčního tlaku
Diferenční tlak napříč ventilem ASV–BD lze zjistit:
• Měřením: pomocí přístroje Danfoss PFM nebo jakéhokoliv jiného měřicího zařízení. ASV–BD jevybaven dvěma měřicími koncovkami, takže lze měřit diferenční tlak napříč ventilem.
• Pomocí hodnoty signálu kv ventilu ASV–BD, pokud se údaje ventilu zadávají ručně. Viz příloha B.
• Pomocí grafu tlakové ztráty pro ventil ASV–BD (Příloha A, obr. B), kde je možné převést skutečný diferenční tlak na ventilu na skutečný průtok.
Poznámka : Při měření navrženého prů toku musí být všechny radiátorové te rmostatické ventily úplně ote vřené (jmenovitý p růtok).
Měření diferenčního tlaku (Δpr) na stoupačce.
Nasaďte měřicí konektor (obj. č. 003L8143) navypouštěcí připojení vyvažovacího ventilu ASV–PV (DN 15–50). Měření by se měla provádětmezi:
• měřicí koncovkou na ventilu ASV–BD (modrá měřicí koncovka musí být v otevřené tovární poloze) a měřicím konektorem na ASV–PV.
• měřicí koncovkou na ventilu ASV–M (port B) aměřicím konektorem na ASV–PV.
Ověření tlaku (pokud je ASV–BD mimo regulovanou smyčku)
Postupujte následovně:
1. Modrá měřicí koncovka na ASV–BD musí býtotevřena (tovární poloha).
2. Nastavení ASV–BD je na max. hodnotě.
3. Průtok může být změřen pomocí přístroje Danfoss PFM nebo jiné značky měřicího přístroje.
4. Pokud je tlaková ztráta ve ventilu příliš nízká pro spolehlivé měření průtoku, ventil ASV–BD se musí nastavit na nižší hodnotu, aby se dosáhlo dostatečně vysoké tlakové ztráty veventilu.
12 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Optimalizace čerpadla Měření p lze rovněž využít k optimalizaci
výtlaku čerpadla – je důležité měřit poslední stoupačku soustavy při jejím plném zatížení (všechny radiátorové termostatické ventily úplněotevřené).
Pracovní bod čerpadla může být snížen tak, abytlak neklesl pod požadovaný minimální tlakna nejvzdálenější stoupačce.
Pomoc při potížích
Pokud stoupačkový ventil nepracuje správně, zkontrolujte následující:
1. Je směr průtoku ventilem správný?
2. Je impulzní potrubí namontováno správně anejsou některé měřicí koncovky otevřené?
3. Je uzávěr ventilu otevřený?
Výška instalace Abyste usnadnili instalaci ASV–PV v malých
prostorech, lze výšku instalace snížit.
Ventil je otočen na max. nastavení a modrou rukojeť lze demontovat.
Pro pokročilé uživatele: další informace o výšce instalace naleznete v instalační příručce sady pro upgrade ASV–PV.
Při pozorování p za současného snižování otáček čerpadla je cílem optimalizovat provoz čerpadla při nejnižším možném nastavení asoučasném zajištění dostatečného tlaku aprůtoku.
Min. v.
DN Min . v.
15 80 20 80 25 100 32 150 40 150 50 150
Izolace
Spojky
Ventily ASV–PV (verze s izolací) a ASV–BD se dodávají společně s izolační krytkou z EPP. Montáž izolační krytky na ventil je velmi snadná díky funkci jednoduchého zacvaknutí. Izolační krytka z EPP je určena pro vyšší provozní teploty, až do 120 °C.
Ventil ASV–M se dodává v izolačním obalu z EPS, který lze použít jako izolační plášť v systémech, kde provozní teplota nepřekračuje 80 °C.
Objednávky viz tabulka Příslušenství a
náhradní díly.
Oba materiály (EPS a EPP) jsou schváleny jako vyhovující v rámci požární klasifikace B2 podle normy DIN 4102.
Pro ventily svnějším závitem Danfoss jsou jako příslušenství nabízeny závitové nebo přivařovací koncovky.
Materiály:
Matice ....................................................................... mosaz
Přivařovací koncovka nerezová ........................... ocel
Závitová koncovka ............................................... mosaz
Objednávky viz tabulka Příslušenství
anáhradní díly.
ASV–M
ASV–BD/ASV–PV
AI195886472340cs-000302 | 13© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV

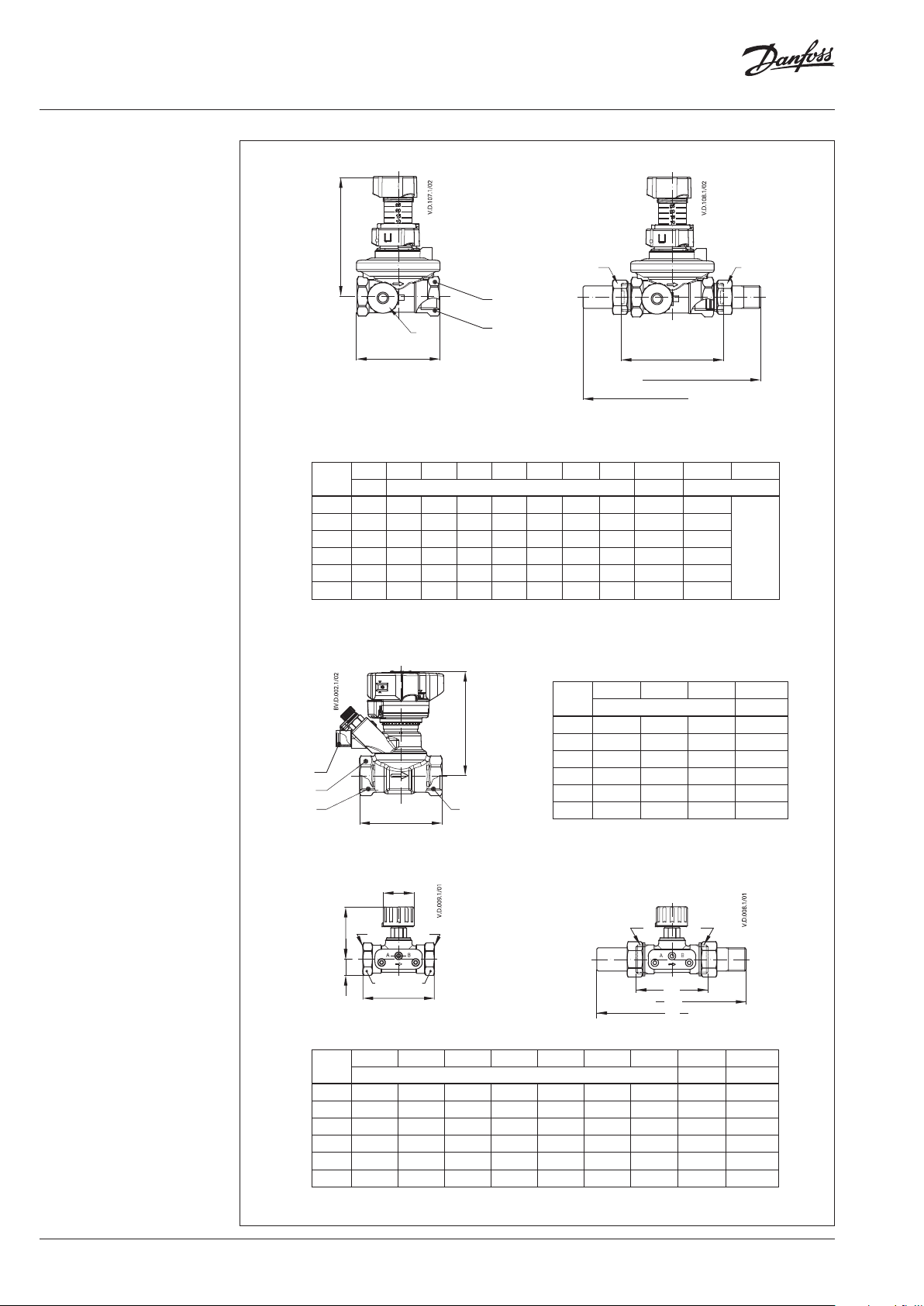

Rozměry
H
b b
S
c
a
L
1
Vnitřní závit (ISO 7/1)
L
2
L
3
L
4
Vnější závit (ISO 228/1)
ASV–PV
L1L2L3L4H 1)H
DN
mm I SO 7/1 ISO 228/1 15 65 85 140 159 111 96 116 27 Rp ½ G ¾ A 20 75 10 0 161 184 111 96 116 32 Rp ¾ G 1 A 25 85 11 0 180 19 4 13 6 113 143 41 Rp 1 G 1¼ A 32 95 121 206 18 4 191 183 213 50 40 100 136 242 220 200 19 2 222 55 50 130 16 6 280 250 203 195 225 67 Rp 2 G 2¼ A
1)
při výchozí m nastavení 10 kPa nebo 30 kPa
2)
při nastavení 25 kPa neb o 60 kPa
3)
při nastavení 5 kPa ne bo 20 kPa
min
2)H
3)S a b c
max
Rp 1¼ G 1½ A Rp 1½ G 1¾ A
ASV–BD
L H S a
mm ISO 228/1
65 92 27 G ½
15
75 95 32 G ¾
20
85 98 41 G 1
25
95 121 50 G 1¼
32
100 125 55
40
130 129 67
50
DN
H
S
a
a
L
G ¾ A
G 1½
G 2
D
1
1
a
H
2
H
a
S
S
L
1
b
b
L
1
L
2
L
3
ASV–M
L
L
DN
15 20 25 32 40 50
1
65 12 0 139 48 15 28 27 Rp ½ G ¾ A 75 13 6 159 60 18 35 32 Rp ¾ G 1 A 85 155 169 75 23 45 41 Rp 1 G 1¼ A
95 17 2 179 95 29 55 50 Rp 1¼ G 1½ A 100 206 184 10 0 31 55 55 Rp 1½ G 1¾ A 130 246 214 106 38 55 67 - G 2¼ A
L
2
H
3
H
1
D
2
S a b
1
mm IS O 7/1 ISO 228/1
14 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Rozměry izolace
A
C
A
C
ASV–PV
A B C H
H
B
H
B
DN
15
95 120 110 36
20 25 110 130 130 42 32 135 145 140 50 40
155 165 17 0 59
50
ASV–BD
A B C H
DN
15 79 85 12 2 31 20 84 85 122 33 25 99 85 12 2 45 32 132 85 185 55 40 138 130 185 57 50 138 12 6 185 53
mm
mm
ASV–M
A B C H
H
A
B
C
DN
15 61 110 111 30 20 76 12 0 136 38 25 100 135 155 50 32 11 8 14 8 160 60 40 118 148 180 60
mm
AI195886472340cs-000302 | 15© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Příloha A Diagram dimenzování
Př. 1
Obr. A – Diagram dimenzování ASV–PV DN 15–50
16 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Příloha A – Diagram dimenzování (pokračování)
Př. 3
Obr. B – Diagram dimenzování ASV–BD DN 15–50
AI195886472340cs-000302 | 17© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Příloha A – Diagram dimenzování (pokračování)
Př. 1
Obr. C –Tlaková ztráta na ventilech ASV–M, DN 15–50
Hodnota k
vs
18 | AI195886472340cs-000302 © Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Příloha B – Hodnoty signálu kv ventilu ASV–BD
Nastavení D N 15LF D N 15 DN 20 DN 25 DN 32 DN 40 DN 50
0,0 0,07 0 ,10 0 ,12 0,34 0,51 1,05 1,75 0,1 0,08 0,11 0,16 0,44 0,73 1,20 2,01 0,2 0,09 0,12 0,20 0,53 0,92 1,36 2,25 0,3 0 ,11 0,13 0,26 0,61 1,10 1, 55 2,47 0,4 0,12 0 ,14 0,32 0, 67 1,26 1,74 2,69 0,5 0,13 0 ,16 0,38 0,73 1,43 1,95 2,91 0,6 0,15 0,19 0,45 0,79 1,60 2 ,17 3 ,12 0,7 0,16 0,21 0,53 0,84 1,78 2,40 3,35 0,8 0,17 0, 24 0,60 0,90 1,9 7 2,64 3,58 0,9 0,19 0,26 0,67 0,95 2,18 2,88 3,82 1,0 0,20 0,29 0,74 1, 01 2, 39 3,13 4,07 1,1 0 ,21 0,32 0,82 1, 08 2,62 3,39 4,33 1,2 0,23 0,34 0,89 1,14 2,87 3,64 4,60 1,3 0,25 0 ,37 0,96 1,2 2 3,12 3,90 4,89 1,4 0,27 0,40 1,03 1,2 9 3,38 4 ,16 5,18 1,5 0,30 0,44 1,09 1,37 3,64 4,43 5,49 1,6 0,32 0 ,47 1,16 1,4 6 3,92 4,69 5,80 1,7 0,35 0,51 1,2 3 1, 55 4,19 4,96 6 ,13 1,8 0 ,37 0,54 1,30 1,65 4,48 5,24 6,46 1,9 0,40 0,58 1,38 1,75 4,76 5,51 6,80 2,0 0,43 0, 61 1, 45 1,85 5,05 5,80 7, 14 2,1 0,46 0,65 1,53 1,96 5,35 6,08 7,49 2,2 0,49 0,69 1, 61 2,07 5,65 6,38 7, 84 2,3 0,52 0,73 1,6 9 2,18 5,96 6,68 8,19 2,4 0,56 0,77 1,78 2,29 6 ,27 6,99 8, 55 2,5 0,59 0,80 1,87 2, 41 6,60 7, 30 8,91 2,6 0,62 0, 85 1,97 2,53 6,94 7, 63 9,27 2,7 0,66 0,89 2,07 2,65 7, 29 7, 98 9,64 2,8 0,69 0,93 2 ,17 2,77 7,6 7 8,33 10,00 2,9 0,73 0,97 2,29 2,89 8,06 8,70 10, 37 3,0 0,76 1,01 2,40 3,01 8,48 9,08 10 ,74 3,1 0,80 1,0 4 2,52 3,13 8,92 9,48 11, 11 3,2 0,83 1,08 2,65 3,25 9,3 8 9,90 11 ,49 3,3 0,87 1,12 2,78 3,37 9,87 10, 33 11, 88 3,4 0,90 1,16 2,91 3,49 10,38 10,79 12 ,27 3,5 0,94 1,20 3,05 3,62 10,91 11 ,2 6 12 ,67 3,6 0,97 1,25 3,19 3,74 11, 46 11,74 13,09 3,7 1,01 1,3 0 3,33 3, 87 12 ,02 12 ,25 13,51 3,8 1,06 1, 35 3,47 4,00 12 ,58 12 ,77 13,95 3,9 1,10 1, 41 3,61 4,13 13,12 13, 30 14 ,41 4,0 1,14 1, 47 3,75 4,26 13, 64 13, 85 14, 88 4,1 1,18 1,53 3,89 4,39 14,12 14, 41 15, 38 4,2 1,23 1, 59 4,02 4, 53 14 ,52 14,9 8 15, 89 4,3 1,27 1,6 6 4 ,15 4,68 14, 84 15,55 16, 44 4,4 1,31 1,73 4,28 4, 82 4,5 1,35 1, 81 4,40 4,98 16,69 17, 59 4,6 1,39 1,91 4,52 5,13 17,2 5 18 ,21 4,7 1,43 2,00 4,62 5,29 17,8 0 18,86 4,8 1,47 2,08 4,72 5,46 18 ,32 19, 54 4,9 1,51 2,16 4,82 5,64 18,80 20,24
5–0 1, 54 2,23 4,90 5,81 19, 25 20,97
5,1 1,60 2,30 4,97 6,00 19,65 21,73 5,2 1,6 6 2,36 5,04 6 ,19 19,9 8 22,51 5,3 1,72 2,41 5,4 1,79 2,46 6,57 2 0,41 24 ,12 5,5 1,8 7 2,50 6,77 20,48 24,94 5,6 1,93 2,54 6,96 5,7 1,99 2, 57 7,15 26,58 5,8 2,04 5,9 2,09 7,5 2 28,16 6,0 2,14 7,69 28,90 6,1 2,18 7, 85 29,59 6,2 2,22 7,9 8 30,21 6,3 2,26 6,4 6,5 31,47 6,6 31,61
-
-
-
6,38 20,24 23,30
-
7,34 27, 38
-
16,13 17, 00
25,76
-
30,74 31,17
AI195886472340cs-000302 | 19© Danfoss | 2021.11
Datový list Automatické vyvažovací ventily ASV
Text pro výběrové řízeníASV–PV
Text pro výběrové řízení ASV–PV DN 15–50 (4. model)
Větev by měla být vyvážena regulátorem diferenčního tlaku zajišťujícího dynamické hydronické vyvážení s následujícími charakteristikami:
- Ventil by měl udržovat stabilní diferenční tlak napříč větví díky membránovému regulátoru.
- Ventil by měl mít proměnlivé nastavení diferenčního tlaku.
- Minimální požadovaný diferenční tlak na ventilu by neměl být vyšší než 10 kPa, bez ohledu na nastavení Dp.
- Ventil by měl mít těsnění (kuželky a sedla ventilu) v provedení kov na kov, což zajistí optimální výkon regulace diferenčního tlaku při nízkých průtocích.
- Nastavení diferenčního tlaku by mělo být lineární prostřednictvím vizuální stupnice a bez nástrojů, pokud možno s integrovanou funkcí blokace, která zabraňuje neoprávněným změnám nastavení.
- Rozsah nastavení by měl být upravitelný výměnou pružiny. Pružinu by mělo být možné vyměnit pod tlakem.
- Rozsah nastavení na pružině nesmí překročit hodnotu 40 kPa, aby bylo možné dosáhnout nejlepší přesnosti.
- Ventil by měl poskytovat rozsah diferenčního tlaku vhodný pro aplikaci, což zajistí optimální výkon soustavy (jako je například rozsah nastavení 5–25 kPa pro radiátorové soustavy).
- Kapacita ventilu dle jeho velikosti by měla pokrývat rozsah průtoku podle normy VDI 2073 (při rychlosti vody max. 0,8 m/s).
- Ventil by měl mít funkci uzavírání oddělenou od mechanizmu nastavování. Funkce servisního uzavření systému by měla být spustitelná rukou / bez nástrojů.
- Ve ventilu by měla být integrována funkce vypouštění.
- Ventily by měly mít integrovanou funkci servisního proplachování. Proplachování lze provádět pomocí příslušenství k proplachování.
- Ventil by měl být dodáván s impulzním potrubím. Vnitřní průměr impulzního potrubí by neměl být větší než 1,2 mm, což zajistí optimální výkon v rámci soustavy.
- Ventil by měl být dodáván s termoizolačními krytkami, až do 120 °C.
- Ventil by měl být dodáván v obalu spolehlivém pro potřeby bezpečné přepravy a manipulace.
Charakteristika produktu:
a. Jmenovitý tlak: PN 16 b. Rozsah teplot: 0 až +120 °C c. Velikost připojení: DN 15–50 d. Typ připojení: Vnitřní závit ISO 7/1 (DN 15–50), vnější závit ISO 228/1 (DN 15–50) e. Rozsah nastavení p: 5–25 kPa, 20–60 kPa a 20–80 kPa f. Maximální diferenční tlak napříč ventilem: 2,5 bar g. Instalace: regulátor diferenčního tlaku by měl být namontován na zpětném potrubí připojeném
kpřívodnímu potrubí impulzním potrubím.
© Danfoss | DCS-SGDPT/SI | 2021.1120 | AI195886472340cs-000302
Loading...
