Üç nokta kontrollü vana motorları
AMV 655 – emniyet fonksiyonsuz AMV 658 SU, AMV 658 SD – emniyet fonksiyonlu (yay yukarı/yay aşağı tipi)
Açıklama
Vana motorları, başlıca Bölgesel Isıtma/ Soğutma, endüstriyel uygulama, merkezi ısıtma, Havalandırma ve İklimlendirme sistemlerinde bir kontrolörün talebine yanıt olarak vanayı ayarlayacak şekilde tasarlanmıştır.
Motorlar aşağıdaki vanalarla birlikte herhangi bir adaptör olmadan kullanılabilmektedir:
- Vana türleri VFM, VFS (DN 65-100), VF (DN 100-150) ve VL (DN 100).
- Otomatik debi kontrolörü AFQM 6 ve AFQM *.
* Lütfen 065B3527 n umaralı adaptörü ve Mart 2015’ten önce
üretildiy se AFQM 6 ve AFQM PN 25 için kullanınız.
Lütfen 065B3527 numaralı adaptörü, VFG(S) ve VFU ile kombinasyon için
Özellikler:
• Mekanik ve/veya elektrikli, manuel kullanma imkanı
• Konum göstergesi, LED sinyali
• Seçilebilir hız 2 veya 6 sn./mm
• Entegre yardımcı anahtar
• Harici resetleme düğmesi
• 3 nokta kontrol ayarı
• Termik koruma ve aşırı yük koruması
• Yüzer (3 nokta) kontrol modunda hassas kontrol ve hızlı yanıt (0,01 s)
Ana veriler:
• Nominal voltaj (AC veya DC):
- 24 V, 50 Hz/60 Hz
- 230 V, 50 Hz/60 Hz
• Kontrol giriş sinyali: 3 nokta sinyali
• Kuvvet: 2000 N
• Strok: 50 mm
• Seçilebilir hız seçeneği: 2 veya 6 sn./mm
• Maks. akışkan sıcaklığı: 200 °C
AMV 655 ve 658 tipi vana motorları, 3 nokta çıkışlı elektronik kontrolörlerle kontrol edilebilir.
Sipariş verme
Vana motoru
Resim Tip
AMV 655
AMV 658 SU
AMV 658 SD
Güç kaynağı
(V) 24 082G3440
230 082G3441
24 082G3446
230 082G3447
24 082G3444
230 082G3445
Kod No.
Aksesuarlar - Mil ısıtıcı
Tip DN Kod No.
VFM vana için mil ısıtıcı 65-2 50 065Z7022
Aksesuarlar - Adaptör
Tip Kod No.
VFG/S, VFU ve Mart 2015’ten önce üretildiyse AFQM 6 ve AFQM PN 25 için adaptör..
065B3527
© Danfoss | 2019.01 VD.LE.S7.42 | 1
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
Teknik veriler
Bağlantı yapmadan önce lütfen güç kaynağını ve güç tüketimini kontrol ediniz!
Vana motoru tipi AMV 655 AMV 658 SD AMV 658 SU
Güç kaynağı V 24 veya 230 ; +%10 … %15 ; AC veya DC
Güç tüketimi VA
Frekans Hz 50/60 Kontrol girişi 3 nokta sinyali Kapatma kuvveti N 2000 Maks. strok mm 50 Hız seçeneği sn./mm 2 veya 6
Maks. akışkan sıcaklığı
Ortam sıcaklığı 0 … + 55 Saklama ve nakliye sıcaklığı −40 … +70 (3 gün saklama) Nemlilik %5-95 Koruma sınıfı II Muhafaza sınıfı IP 54 Ağırlık kg 5.3 8.6 8.6 Emniyet fonksiyonu - Evet Evet Emniyet fonksiyonu çalışma
süresi/50 mm strok Manuel kullanım Mekanik Elektrikli ve mekanik Elektrikli ve mekanik
Elektrik kesintisi tepkisi Mil son konumda kalır
– standartlara uygun işaretleme
°C
sn. - 120 120
12 (24 V)
21 (230 V)
Vana tipine bağlıdır. 150°C için sınırlama yoktur (VFS, VF 125 & 150 için 200°C );
daha yüksek sıcaklıklar için bkz. Sayfa 3, KURULUM
Emniyet fonksiyonu mili
dışarı çıkarır
Düşük Voltaj Yönergesi (LVD) 2014/35/EU: EN 60730-1, EN 60730-2-14 Elektromanyetik Uyumluluk Yönergesi (EMC) 2014/30/EU: EN 61000- 6-2, EN 61000-6-3
19 (24 V)
28 (230 V)
Emniyet fonksiyonu mili
geri çeker
İmha Etme
Devreye alma
İmha edilmeden önce motor dağıtılmalı ve parçaları çeşitli malzeme gruplarına ayrılmalıdır.
Motor dağıtılmadan önce dağıtma talimatları için lütfen Danfoss destek birimi ile iletişim kurunuz.
Mekanik montajı ve elektrik bağlantılarını tamamlayınız (montaj kılavuzlarına bakınız). Daha sonra gereken kontrolleri ve testleri yapınız:
- Elektriği açınız.
- Uygun kontrol sinyalini ayarlayınız ve vana mili yönünün uygulama için doğru olduğunu kontrol ediniz.
Ünite bu durumda tamamen devreye alınmıştır.
2 | VD.LE.S7.42 © Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
Tasarım
1. Manuel kullanım düğmesi
2. Fonksiyon düğmeleri
3. Servis kapağı
4. Sökülebilir rakor desteği
5. Konum göstergesi halkası
6. Mil bağlantısı
7. Vana bağlantısı (çatal)
Montajı
Mekanik
Lütfen kombinasyondaki vana için izin verilen montaj konumlarını kontrol ediniz. Motor her konumda monte edilebilmektedir (bakınız aşağıdaki resim).
<150 °C
Motoru vana gövdesine monte etmek için M8/SW13 anahtarı kullanınız (ürünle birlikte verilmemektedir). Bakım amacıyla gerekli boşluk bırakılmasına dikkat ediniz. Vana ve motor millerini bağlamak için 4 mm Alyen anahtar kullanınız (ürünle birlikte verilmemektedir). Motorlarda, elektrik bağlantısından önce birbirine geçirilmesi gereken konum göstergesi halkaları bulunmaktadır; otomatik strokun ardından halkalar, strokun son konumunu gösterir.
Elektrik bağlantısı
Elektrik bağlantı yerlerine, servis kapağını sökerek erişilebilmektedir.
Sökülebilir rakor desteğinde M 16×1.5 veya M 20×1.5 kablo rakorları için dört kablo girişi sağlanmıştır. Muhafazanın IP sınıfını korumak için uygun kablo rakorları kullanılmalıdır.
150 -200°C ZF 4 200 -350°C ZF5
VFU 2 + adaptör 065B3527
<150 °C
VFU 2 + adaptör 065B3527 + ZF4/5
150 -200°C ZF 4 200 -350°C ZF5
VFG/S + adaptör 065B3527 + ZF4/5VFG/S + adaptör 065B3527
VD.LE.S7.42 | 3© Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
Kablo bağlantısı
Elektronik karta temas etmeyiniz! Güç kaynağını tama men kapatmadan önce servis kap ağını sökmeyiniz.
Terminal 4 ve 5’ te izin verile n maksimum akım çıkışı 4A’dir. Min. gü ç 3 W’tur.
Tavsiye edile n kablo kesiti 1,5 mm2’dir
AMV 658
AMV 658
AMV 655
24V
230V
SN 0 V Nötr SP 24, 230 V ac/dc Güç kaynağı
4, 5 SP(ac)
1
SP
3
4
SP
5
SP çıkışı
-maks. 4A
-min. 3W
Giriş
24V
230V
AMV 655
SN 0 V Nötr
1, 3 24, 230 V ac/dc Güç kaynağı
4, 5
1
4 5
3
1
SP
3
SP çıkışı
- maks. 4A
- min. 3W
Giriş
4 | VD.LE.S7.42 © Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
Aktüatör çalışma modları
Çalışma modu LED göstergesi
Üç renkli (yeşil/sarı/kırmızı) LED fonksiyon göstergeleri, motor kapağında yer alır. Göstergeler farklı çalışma modlarını belirtir.
RESETLEME düğmesi (AMV 658 versiyonları)
AMV 658 motorlarda, motorun üst kapağında LED göstergelerinin yanında bir harici RESETLEME düğmesi bulunur. Bu düğmeyi kullanarak Bekleme moduna girip çıkabilirsiniz (bir kez basın). Modların ayrıntıları için aşağıdaki paragrafa bakınız.
Çalışma modları
Bekleme modu (AMV 658 versiyonları)
Bekleme moduna girmek için RESETLEME düğmesine 1 saniye basınız. Motor mevcut konumda durur ve artık herhangi bir kontrol sinyaline yanıt vermez. Kırmızı ışık sürekli yanar. Motoru mekanik kolla (AMV 655/658 versiyonları) veya kontrol düğmeleriyle (AMV 658 versiyonları) manuel olarak kullanabilirsiniz. Bu mod, diğer ekipmanın devreye alınması sırasında veya servis amacı için kullanılmaktadır. Bekleme modundan çıkmak için RESETLEME düğmesine tekrar basınız.
Konumlama modu
Motor otomatik olarak çalışır. Kontrol sinyaline göre mil dışarı veya geri çekilmektedir. Konumlandırma tamamlandığında, motor Sabit moda geçer.
Sabit mod
Motor hatasız çalışmaktadır.
Hata modu
Çalışma sıcaklığı çok yüksek; ortam sıcaklığını kontrol ediniz.
Strok çok kısa; vana bağlantısı ve vana
çalışmasını kontrol ediniz veya vananın tıkalı olup olmadığını kontrol ediniz.
LED sinyal
AMV 655/658 LED göstergesi
NOT! LED sinyali, kontrolörden doğrudan sinyal göstergesidir; bu nedenle LED gösterge uzunlukları
değişebilir ve bazen kontrol sinyali çok kısa olduğunda kısa bir yanıp sönme gibi de görülebilir.
Motor tipi AMV 655 sabit güç kaynağına sahip değildir ve sadece kontrolör sinyal sağladığında çalışır. Bu nedenle LED gösterge olanakları sınırldır.
LED
Yeşil
Sarı
Kırmızı
Gösterge türü Çalışma modu Vana motoru tipi
Sürekli yanıyor Konumlama modu - Motor mili geri çekiyor
Sürekli yanıyor Konumlama modu - Aktüatör mili dışarı çıkarıyor
Sürekli yanıyor
Sürekli yanıyor
Yanıp sönüyor Sabit mod AMV 658
Sürekli yanıyor Bekleme modu AMV 658
Yanıp sönüyor Hata Modu
Sabit mod - Motor üst son konuma ulaştı (geri çekilmiş mil)
Sabit mod - Motor alt son konuma ulaştı (dışarı çıkarılmış mil)
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
AMV 655 AMV 658
Sönük Gösterge yok
Güç kaynağı yok
Kontrol sinyali yok AMV 655
AMV 655 AMV 658
VD.LE.S7.42 | 5© Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
DIP siviç ayarı
Manuel kullanım
Motorun servis kapağı altında seçim DIP siviçler (Şek. 1) bulunmaktadır.
DIP1: HIZLI/YAVAŞ – Hız seçimi
- HIZLI konumu; 2 sn./mm
- YAVAŞ konumu; 6 sn./mm
DIP2: DOĞRU/TERS – Doğrudan veya ters etkili seçici (Şek. 2):
- DOĞRU konumu; motor giriş sinyaline göre doğrudan etki eder.
- TERS konumu; motor giriş sinyaline göre ters etki eder.
1
SP
3
Şek. 2
Mekanik ve elektrikli çalıştırma aynı anda kullanılamaz!
AMV 655 tipi motorlar manuel olarak konumlandırılabilir ve kontrolörden sinyal alana kadar seçilen konumda kalmaktadırlar. AMV 658 tip motorlar, Bekleme modundayken veya güç kaynağı olmadığında (mekanik olarak) manuel şekilde konumlandırılabilir.
Şek. 1
1
SP
3
Vana motoru tipi Mekanik çalışma Elektrikli çalışma
AMV 655
AMV 658
B
A
A
B
Mekanik manuel kullanım
AMV 655/658 tipi motorlarda, gövde üzerinde motorun elle konumlandırılmasına imkan tanıyan bir manuel kullanım düğmesi bulunur.
Mekanik manuel kullanım sadece güç beslemesi olmadığında mümkündür.
Elektrikli manuel kullanım
AMV 658 tipi motorlarda, motor Bekleme modundaysa gövde üzerinde elektrikli manuel konumlandırma (yukarı veya aşağı) için kullanılan iki düğme bulunur. Motor bekleme moduna geçene kadar (kırmızı LED yanar) öncelikle RESETLEME düğmesine basınız. Üst düğmeye basıldığında mil dışarı çıkar ve alt düğmeye basıldığında mil geri çekilir.
6 | VD.LE.S7.42 © Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658

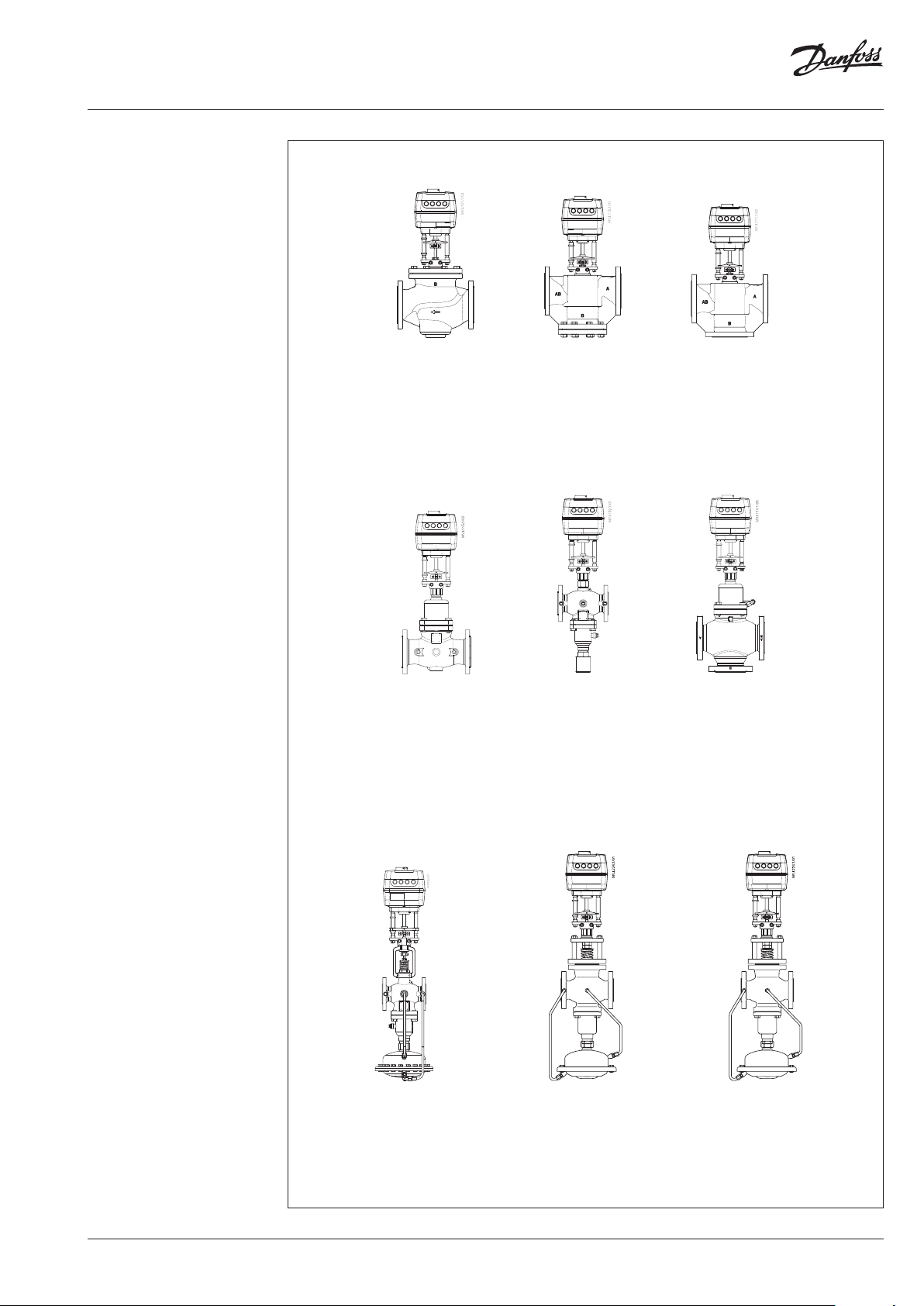

Motor – vana kombinasyonları
AMV 65x +
VFM 2
AMV 65x +
VFG(S) 2 +
adaptör:
065B3527 (DN 15-250)
AMV 65x +
VF 2 (DN 100-150)
VL 2 (DN 100)
VFS 2 (DN 65-100)
AMV 65x +
VFU +
adaptör:
065B3527 (D N 15-125 )
AMV 65x +
VF 3 (DN 100-150)
VL 3 (DN 100)
AMV 65x +
VFG 3 +
adaptör:
065B3527 (DN 25-125)
AMV 65x +
AFQM 6 *
* Lütfen 065B3527 numaralı adaptörü ve Mart 2015’ten önce üretildiyse AFQM 6 ve AFQM PN 25 için kullanınız.
AMV 65x +
AFQM PN 16 (DN 65-125)
AMV 65x +
AFQM PN 25 *
VD.LE.S7.42 | 7© Danfoss | 2019.01
Teknik föy Üç nokta kontrollü vana motorları AMV 655/658
Boyutlar
191
369
353
Min. 450
186
