Danfoss ASV-PV DN 15–50, ASV-BD DN 15–50, ASV-M DN 15–50 Data sheet [fi]

Tekninen esite
Automaattiset linjasäätöventtiilit
ASV DN 15–50 (4. sukupolvi)
ASV-PV ASV-BD ASV-M DN 15–50 DN 15–50 DN 15–50
Tuotekuvaus
ASV-venttiilin animaatio
ASV-venttiilit ovat automaattisia linjasäätöventtiileitä. ASV-venttiilien ja Danfossin patteriventtiilien yhdistelmä on Danfossin ratkaisu kaksiputkijärjestelmien tasapainotukseen asuintaloissa.
Lämmitysjärjestelmien tasapainotus on vaikeaa järjestelmän paine-erojen takia. Paine vaihtelee jatkuvasti ja sitä on vaikea ennakoida, ja asiakkaat valittavat huonosta sisäilmastosta, äänekkäästä putkistosta ja suurista energialaskuista.
Tilanne yritetään yleensä ratkaista asentamalla rakennukseen suuremmat pumput tehostamaan – etenkin liian viileän – veden kiertoa. Valitettavasti tämä johtaa entistä suurempiin paine-eroihin, ja järjestelmän energiankulutus kasvaa entisestään. Sen lisäksi lämmitysjärjestelmästä ja etenkin patteriventtiileistä kuuluu enemmän kohinaa.
Automaattiset ASV-linjasäätöventtiilit pitävät patteriventtiilien paine-eron ja yksittäisten nousunousulinjojen virtauksen optimaalisella tasolla. Tämän vuoksi standardi DIN 18380 edellyttää paine-eron säätelyä osakuormalla. ASV-linjasäätöventtiili tasapainottaa järjestelmän automaattisesti niin 100 % kuormalla kuin osakuormallakin. Järjestelmä pysyy aina tasapainossa.
ASV-linjasäätöventtiileitä voi käyttää automaattiseen tasapainotukseen myös muuttuvan virtauksen jäähdytysjärjestelmissä (puhallinkonvektorit, jäähdytysverkostot jne.). Lisätietoja on ASV­venttiilien yleisesitteessä.
Edut
ASV-yhdistelmän asennus kannattaa:
• Vähentää valituksia: ASV tekee järjestelmästä luotettavamman. Se pitää kurissa asumismukavuuteen vaikuttavat häiriötekijät, kuten lämmityspatterien kohinan, liian viileän huonelämpötilan tai epämiellyttävän kuumuuden lämmityslaitteen läheisyydessä. Asukkailla on vähemmän syytä valittaa, eikä asentajia tarvitse tilata korjaamaan häiriötä yhtä usein.
• Parantaa asumismukavuutta:
ASV pitää patteriventtiilin tai lattialämmitysjärjestelmän venttiilien paineen vakaana, joten huonelämpötilaa voi säätää tarkemmin.
• Pienemmät energialaskut: ASV-yhdistelmä estää järjestelmän ylikuumenemisen ja takaa tarkemman lämpötilan säädön, mikä puolestaan parantaa energiatehokkuutta. Kattilat ja kaukolämpöjärjestelmät toimivat energiatehokkaammin, sillä tasapainoinen järjestelmä estää ylivirtaukset ja pitää veden paluulämpötilan matalana.
• Kätevyys:
ASV-linjasäätöventtiili jakaa putkiston erillisiin virtauspiireihin, joissa voi olla yksilölliset paineasetukset. Virtauspiirit voivat koostua erillisistä nousulinjoista tai asuntojen verkostoista, eikä aikaa vieviä kulutuslaskelmia tai käyttöönottomenetelmiä enää tarvita. Piirejä voi liittää pääputkistoihin ilman erillistä tasapainotusta.
• Helppokäyttöisyys: Uuden sukupolven ASV-linjasäätöventtiilit
ovat entistäkin helppokäyttöisempiä. Uutta säätöasteikkoa voi käyttää ilman kuusiokoloavainta. Asentaja voi hoitaa järjestelmän käyttöönoton ja huollon nopeasti. Venttiili sisältää myös uuden, nopean huuhtelutoiminnon.
© Danfoss | 2016.09
VD.A9.J1.20 | 1
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Käyttökohteet ASV-linjasäätöventtiilit takaavat korkealaatuisen
automaattisen tasapainotuksen seuraavilla tavoilla:
paineenpäästävä kartio,
erikokoisille venttiileille mukautettu kalvo
tarjoaa jatkuvan suorituskyvyn kaikille kokoluokille,
lineaarinen, tarkka säätöasteikko, jolla tarvittavan p-arvon asetus on helppoa.
• ASV-PV-venttiilille riittää jo 10 kPa:n paine-ero, joten pienempi pumpun nostokorkeus riittää.
Danfossin ASV-yhdistelmä sisältää automaattisen ASV-PV-linjasäätöventtiilin ja sen kanssa käytettävän partneriventtiilin (kuvat 1 ja 2). ASV-PV on verkoston paluupuolelle asennettava paine-erosäädin. Partneriventtiili asennetaan menopuolelle. Venttiilit liitetään toisiinsa impulssiputkella.
ASV-partneriventtiilejä voidaan käyttää kahdella tavalla:
Partneriventtiili on säätöpiirin ulkopuolella (Kuva 1). Suosittelemme ASV-BD-venttiiliä (suositus: sininen mittausnippa on avattuna ja punainen suljettuna) tai ASV-M-venttiiliä: Takaa parhaan suorituskyvyn, sillä koko nousulinjan painealuetta voi säätää. Venttiili rajoittaa virtausta nousulinjan putken kussakin lämmönluovuttimessa (esimerkiksi esisäädettävällä RA-N-venttiilillä).
Paine-erosäätimen tehdasasetus on joko 10 kPa tai 30 kPa, mikä soveltuu tavallisimpiin patteriverkostoihin. Asetusta on tarvittaessa helppo vaihtaa säätöasteikolla. Jos paine-ero nousee tätä asetusta suuremmaksi, automaattinen ASV-linjasäätöventtiili säätää paine-eron välittömästi takaisin vakioarvoon. Näin järjestelmän kuormitusvaihtelut eivät pääse nostamaan säädetyn nousulinjan tai säätöpiirin painetta.
ASV-linjasäätöventtiileissä on integroidut huoltotoiminnot: *Huuhtelu *Sulku *Tyhjennys Sulkutoiminto on eriytetty säätötoiminnosta.
Partneriventtiili on säätöpiirin sisäpuolella (Kuva 2). Suositeltu venttiili: ASV-BD (punainen mittausnippa on avattuna ja sininen suljettuna): Nousulinjan virtauksen rajoitus, mutta osaa säädetystä painealueesta käytetään kuitenkin partneriventtiilin paineen laskuun (pp). Tätä suositellaan silloin, kun kunkin lämmönluovuttimen virtausta ei voi rajoittaa.
∆p
r
∆p
r
v
p
∆p
1)
ASV-BD: n sinisen mittausnipan on ol tava avattuna (oletus)
Kuva 1 ASV-PV:n asetus = p
säätöpiirin ulkopuolella)
∆p
1)
a
nousulinja
(partneriventtiili
∆p
p
∆p
1)
ASV-BD: n punaisen mittausnipan o n oltava avattuna ja
sinisen suljettuna
Kuva 2 ASV-PV:n asetus = p
∆p
∆p
1)
o
a
nousulinja
+ p
v
∆p
p
ASV-BD:tä voidaan käyttää säätöpiirin ulko- tai sisäpuolella sen mukaan, kumpi mittausnippa on avattuna. Käyttötapaa voi muuttaa paineenalaisena helposti: sulkemalla tai avaamalla mittausnipat. Virtauksen vahvistus on mahdollista, kun venttiiliä käytetään säätöpiirin sisäpuolella (oletusasento). Virtauksen rajoitus onnistuu, kun venttiiliä käytetään säätöpiirin ulkopuolella.
2 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Käyttökohteet (jatkoa)
ASV-venttiileillä säädetään paine-eroa patteriverkostojen nousulinjoissa (kuva 3) tai vaakasuoraan asennetuissa säätöpiireissä (kuva
4), jotka ovat yleisiä uusissa kokoonpanoissa. Kunkin lämmityspatterin virtausta rajoitetaan patteriventtiilin esisäädöillä ja ASV-venttiilin tuottamalla vakiopaineella.
Kuva 3 ASV nousulinjassa / tavallisessa
patteriverkostossa (yleinen esimerkki)
Kuva 4 ASV vaakasuoraan asennetuissa säätöpiireissä / tavallisissa patteriverkostoissa (yleinen esimerkki)
Automaattiset ASV-linjasäätöventtiilit soveltuvat erinomaisesti myös lattialämmitysjärjestelmiin (Kuva 5). Virtauksen rajoittamiseksi lattialämmitysjärjestelmän jokaiseen esisäädettyyn jakotukkiin kannattaa asentaa
Koko jakotukin virtausta voidaan rajoittaa vaihtoehtoisesti ASV-BD-venttiilin asetuksilla. Pienen kokonsa ansiosta ASV-linjasäätöventtiilit on helppo asentaa seinärasiaan
lattialämmitysjärjestelmiä varten. ASV-PV-venttiili, joka ylläpitää järjestelmän vakiopainetta.
ASV-BD
ASV-PV
Kuva 5 ASV lattialämmitysjärjestelmän jakotukissa
VD.A9.J1.20
© Danfoss | 2016.09 | 3
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Tilaaminen
ASV-PV-linjasäätöventtiili, pakkaukseen sisältyy:
1,5 m impulssiputki (G ⁄ A)
k
Tyy ppi DN
VS
(m3/h) (kPa)
15 1,6
20 2,5 Rp ¾ 003Z5502 003Z5602
25 4,0 Rp 1 003Z5503 003Z5603
32 6,3 Rp 1¼ 003Z5504 003Z5604
40 10,0 Rp 1½ 003Z5505 003Z5605
50 16,0 Rp 2 003Z5506 003Z56 06
15 1,6
20 2,5 G 1 A 003Z 5512 0 03Z5612
25 4,0 G 1¼ A 00 3Z5513 00 3Z5613
32 6,3 G 1½ A 00 3Z5514 -
40 10,0 G 1¾ A 003Z 5515 -
50 16,0 G 2¼ A 003Z 5516 -
15 1,6
20 2,5 Rp ¾ 003Z5542
25 4,0 Rp 1 003Z5543
32 6,3 Rp 1¼ 003Z5544
40 10,0 Rp 1½ 003Z5545
50 16,0 Rp 2 003Z5546
15 1,6
20 2,5 G 1 A 003Z5552
25 4,0 G 1¼ A 003Z5553
32 6,3 G 1½ A 003Z5554
40 10,0 G 1¾ A 003Z5555
50 16,0 G 2¼ A 003Z5556
Putkiyhde
Rp ½
Sisäkierre ISO 7/1
G ¾ A
Ulkokierre ISO
228/1
Rp ½
Sisäkierre ISO 7/1
G ¾ A
Ulkokierre ISO
228/1
∆p-asetusalue Tuotenro
ei eristettä sis. EPP-eristeen
003Z 5501 003Z 5601
5-25
003 Z55 11 0 03 Z56 11
5-25
003Z5 541
20-60
003Z5551
20-60
-
-
ASV-BD-sulkuventtiili, monitoiminen partneriventtiili
(sulku, pyöritettävä mittayhde) ja EPP-eriste
k
Tyy ppi DN
VS
(m3/h)
15 3,0
20 6,0 Rp ¾ 003Z4042
25 9,5 Rp 1 003Z4043
32 18 Rp 1¼ 003Z404 4
40 26 Rp 1½ 003Z4045
50 40 Rp 2 0 03Z4046
Putkiyhde Tuotenro
Rp ½ 003Z4 041
Sisäkierre
IS O 7/1
ASV-M-sulkuventtiili, mittausnippoilla
k
Tyy ppi DN
VS
(m3/h) 15 1,6
20 2,5 Rp ¾ 003L7682
25 4,0 Rp 1 00 3L7683
32 6,3 Rp 1¼ 00 3L7684
40 10 Rp 1½ 003L76 85
15 1,6
20 2,5 G 1 A 003L7697
25 4,0 G 1¼ A 0 03L7698
32 6,3 G 1½ A 003L7699
40 10 G 1¾ A 003L7700
50 16 G 2¼ A 0 03L7702
Putkiyhde Tuotenro
Sisäkierre
IS O 7/1
Ulkokierre
ISO 228/1
Rp ½ 003L76 81
G ¾ A 003L76 96
4 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Tilaaminen (jatkuu)
Varaosat
Tyy ppi Tuotekuvaus Kommentit Yhde/koko Tuotenro
ASV-PV-kahva
ASV-PV-huoltosarja 20–60 kPa
ASV-PV-huoltosarja 5–25 kPa
Paine-eron mittayhde ASV-PV:n tyhjennyshanaan 00 3L8143
ASV-PV-tyhjennyshana DN 15- 50 003L 8141
ASV-BD-kahva
2)
Impulssiputki O-renkailla
DN 15-25 003Z7855
DN 32-50 003Z7857
DN15 -20 003 Z7831
DN 25 003Z7832 DN 32 003Z7833 DN 40 003Z7834 DN 50 003Z7835
DN15 -20 003 Z7841
DN 25 003Z7842 DN 32 003Z7843 DN 40 003Z7844 DN 50 003Z7845
003Z4 652
1,5 m 003L8152 2,5 m 003Z0690
5 m 003L8153
O-rengas impulssiputkeen
Impulssiputken kytkentäpistoke, ASV-BD/M
1)
Sis. kahvan
2)
Kat so koko ASV-BD-lisätar vikevalikoima Leno™ MSV-BD:n te knisestä esitteestä.
10 kappaleen sarja
10 kappaleen sarja
2,90 × 1,78 003L8175
G 1⁄16 A 0 03L 8174
Tarvikkeet - Kiinnikkeet
Tyy ppi Kommentit putkeen venttiiliin Tuotenro
R 1⁄ DN 15 003Z0232
R 3⁄ DN 20 003Z0233
Liitin, kierteellä (1 kpl)
Liitin, hitsattava (1 kpl)
R 1 DN 25 003Z0234
R 1 1⁄ DN 32 003Z0235
R 11⁄ DN 40 003Z0273
R 2 DN 50 (2
DN 15
DN 20
DN 25
DN 32
DN 40
DN 50 DN 50 (2
1
⁄”)
DN 15 003Z0226
DN 20 003Z0227
DN 25 003Z0228
DN 32 003Z0229
DN 40 003Z0271
1
⁄”)
00 3Z0274
003Z0272
VD.A9.J1.20
© Danfoss | 2016.09 | 5
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Tarvikkeet
Tyy ppi Tuotekuvaus Kommentit Yhde/koko Tuotenro
ASV-PV-huuhteluosa, lisätar vike 003Z7850
Kaksi mittausnippaa ja lukituslevy
3 mm mittausnippaa, 2 k pl ASV-BD-venttiiliin
ASV-BD-tyhjennyshana
Muovinen impulssiputki. Mukana liittimet ja sovittimet
Tarra käyttöönottotietoja varten
ASV-M-venttiiliin, rectus-tyyppi
1)
½” letkuliitin 003Z4096
¾” letkuliitin 003Z4097
Koottuna 10 kpl sarja
2)
10 kappaleen sarja D N15-5 0 003Z7860
Impulssiputken liitinnippa G ⁄-R ¼ - liitin 0 03L8151
EPP-eriste ASV-PV-venttiiliin
EPP-eriste ASV-BD-venttiiliin
enint. 120 °C
EPP-eriste ASV-M-venttiiliin
1)
Kat so koko ASV-BD-lisäta rvikevalikoima Leno™ MSV-BD: n teknisestä esitteestä.
2)
Ki innitetään eristeen pääll e
3)
10 m impulssipu tki
00 3L8145
003Z4662
3)
003Z0689
DN 15-20 003Z7800
DN 25 003Z7802
DN 32 003Z7803
DN 40-50 003Z7804
DN 15 003Z4781
DN 20 003Z4782
DN 25 003Z4783
DN 32 003Z4784
DN 40 003Z4785
DN 50 003Z4786
DN 15 0 03L8 170
DN 20 0 03L8 171
DN 25 003 L8172
DN 32 003 L8173
DN 40 00 3L813 9
Tekniset tiedot
6 | © Danfoss | 2016.09
Tyy ppi ASV-P V A SV-M ASV-BD
Nimellishalkaisija DN 15 -50 15- 50 15- 50
Suurin paine (PN)
Koestuspaine 25 25 30
bar
Venttiilin paine-ero kPa 10 -250 10-150
Vuoto sulun aikana Ei näkyvää vuotoa
Käyttölämpötila
Varastointi- ja kuljetuslämpötila –40 … 70
˚C
16 16 20
1)
2)
2)
D
10-2 50
2)
A
0 … 120 –20 … 120 –20 … 120
Veden kanssa kosketuksiin joutuvien osien materiaali
Venttiilin runko Messinki Messinki DZR-me ssinki
Kartio DZR- messin ki Messinki
Kalvo/O-renkaat EPDM-kumi EPDM-kumi EPDM-kumi
Jousi Lämpökäsitelty jousi - -
Kuula - -
1)
Huomaa, että su urinta sallittua ventti ilin paine-eroa (150 kPa) ei saa ylittää e des osakuormalla.
2)
ISO 5208
Messinki-/
kromipäällystetty
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV

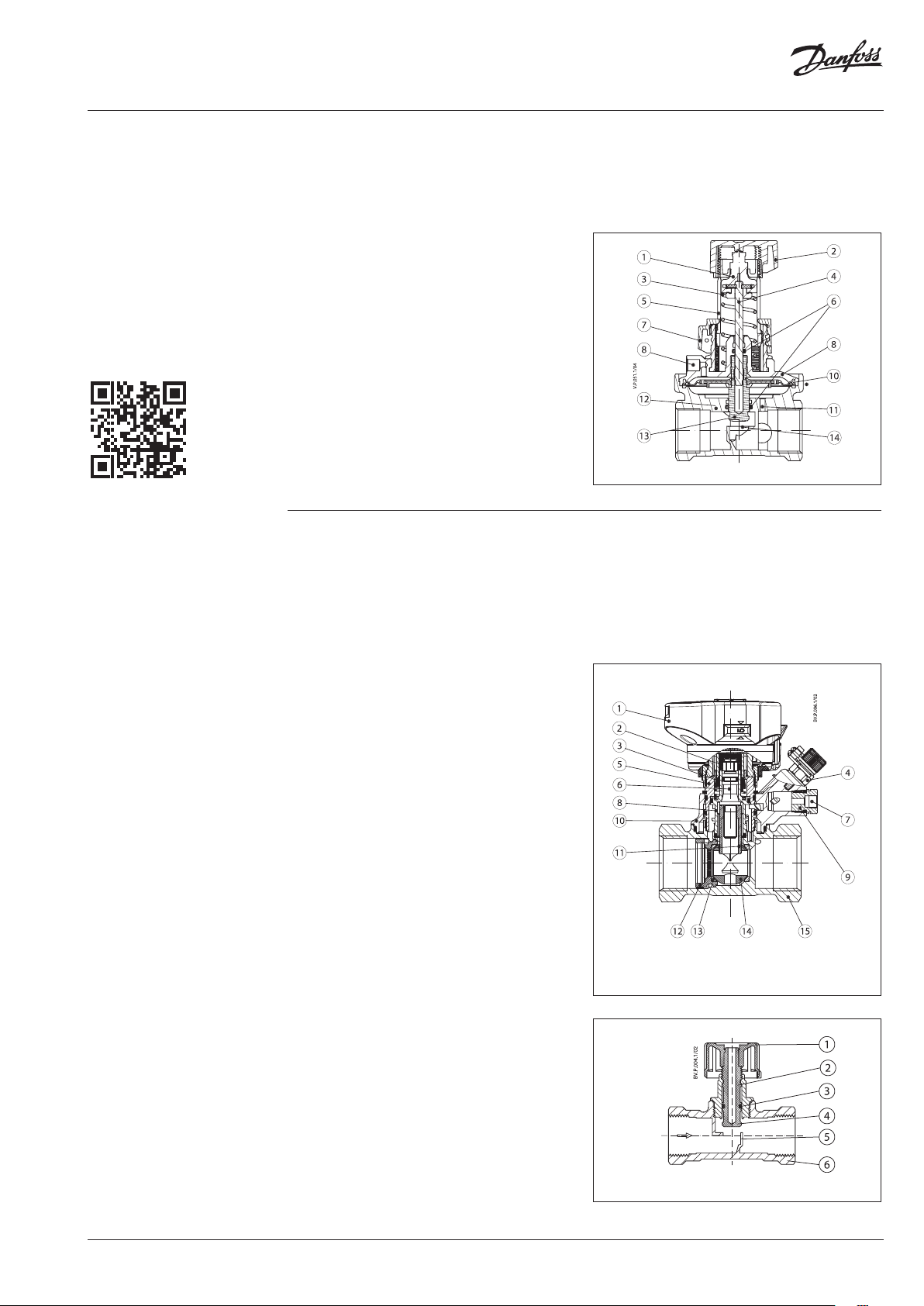

Rakenne
1. Jousen pidike
2. Sulkukahva
3. Jousi
4. Paine-eron asetuskara
5. Asetusasteikko
6. O-rengas
7. Lukkorengas
8. Impulssiputken yhde
9. Kalvoelementti
10. Säätökalvo
11. Sisäliitos
12. Venttiilin runko
13. Painevapaa venttiilin kartio
14. Istukka
ASV:n käytöstä ker tova video
ASV-PV on kompaktin kokoinen, korkealaatuinen paine-erosäädin verkoston tasapainotukseen. Innovatiivisen rakenteen ja helppokäyttöisyyden lisäksi venttiilin ominaisuuksia ovat:
• venttiilin runkoon integroitu kalvo ,
• helppo asetus ja lukitus ,
• huuhtelutoiminto,
• sulkutoiminto, ei vaikuta esiasetuksiin
• venttiilikokoon sopiva kalvo.
Paluuputken paine toimii sisäisen yhteen kautta ja jousen kanssa säätökalvon alapuolella, ja menoputken paine toimii impulssiputken kautta kalvon yläpuolella. Näin linjasäätöventtiili ylläpitää säädetyn paine-eron.
ASV-BD/M -partneriventtiilin ja ASV-PV- linjasäätöventtiilin yhdistelmällä säädetään nousulinjojen paine-eroa.
Venttiilin tehdasasetus on joko 10 kPa tai 30 kPa. Asetusta on helppo vaihtaa asetusasteikolla . Asetusta suurennetaan kääntämällä asetusrengasta myötäpäivään ja pienennetään kiertämällä vastapäivään.
Kuva 6 ASV- PV
1. Kahva ja asetusasteikko
2. Karan pää
3. Kahvan lukitus
4. Mittausnippa
5. Venttiilin yläosa
6. Kara
7. Impulssiputken yhde
8. Sulkuruuvi
9. Letkuyhde
10. Pyöritettävä mittayhde
11. Virtausaukko
12. Tukiruuvi
13. Kuulan pesä
14. Kuula
15. Venttiilin runko
1. Sulkukahva
2. Sulkukara
3. O-renkaat
4. Venttiilikartio
5. Istukka
6. Venttiilin runko
ASV-BD on yhdistetty säätö- ja sulkuventtiili, jolla on useita ainutlaatuisia ominaisuuksia:
• Korkeat kv-arvot pientä painehäviötä varten
• Partneriventtiilit sijaitsevat säätöpiirin sisä- tai ulkopuolella (katso tarkat tiedot sivulta 2) ja ne voidaan vaihtaa jopa venttiilin asennuksen ja paineistuksen jälkeen
• Numeerinen asetusasteikko on näkyvällä paikalla
• Asetus on helppo lukita
• Pyöritettävä mittayhde kiinteillä mittausnipoilla 3 mm:n neuloja varten
• Tyhjennys onnistuu lisävarusteena saatavalla tyhjennyshanalla (tuotenro 003Z4096 tai 003Z4097) ,
• Irrotettava kahva helpottaa asennusta
• Sulkutoiminto, ei vaikuta esiasetuksiin
• Väri kertoo, onko venttiili avoinna vai suljettu.
ASV-BD-venttiiliä voi käyttää säätöpiirin sisä- tai ulkopuolella (lisätietoja on sivulla 2) riippuen auki olevasta mittausnipasta. Käyttötapaa voi vaihtaa paineenalaisena.
Sulkutoiminnossa käytetään palloventtiiliä, joka sulkeutuu kokonaan 90 astetta kääntämällä.
ASV-M-venttiili sulkee putken virtauksen. ASV­M-venttiilissä on yhde impulssiputkelle ASV-PV­venttiiliä varten. Se voidaan varustaa nipoilla virtauksen mittausta varten (saatavana erikseen lisätarvikkeena).
ASV-BD-venttiilin toimitussisältöön kuuluu kaksi mittausnippaa 3 mm neuloja varten. Kaksoispidikkeen ansiosta molemmat neulat voidaan kytkeä samaan aikaan.
Kuva 7 ASV-BD DN 15–50
VD.A9.J1.20
Kuva 8 ASV- M
© Danfoss | 2016.09 | 7
Tekninen esite Automaattiset linjasäätöventtiilit ASV
virtaus [l/h]
Mitoitus
Esim.
Q
≤ Q ≤ Q (10 kPa)
min
Kuva 9 liitteen kaavioita A ja B.

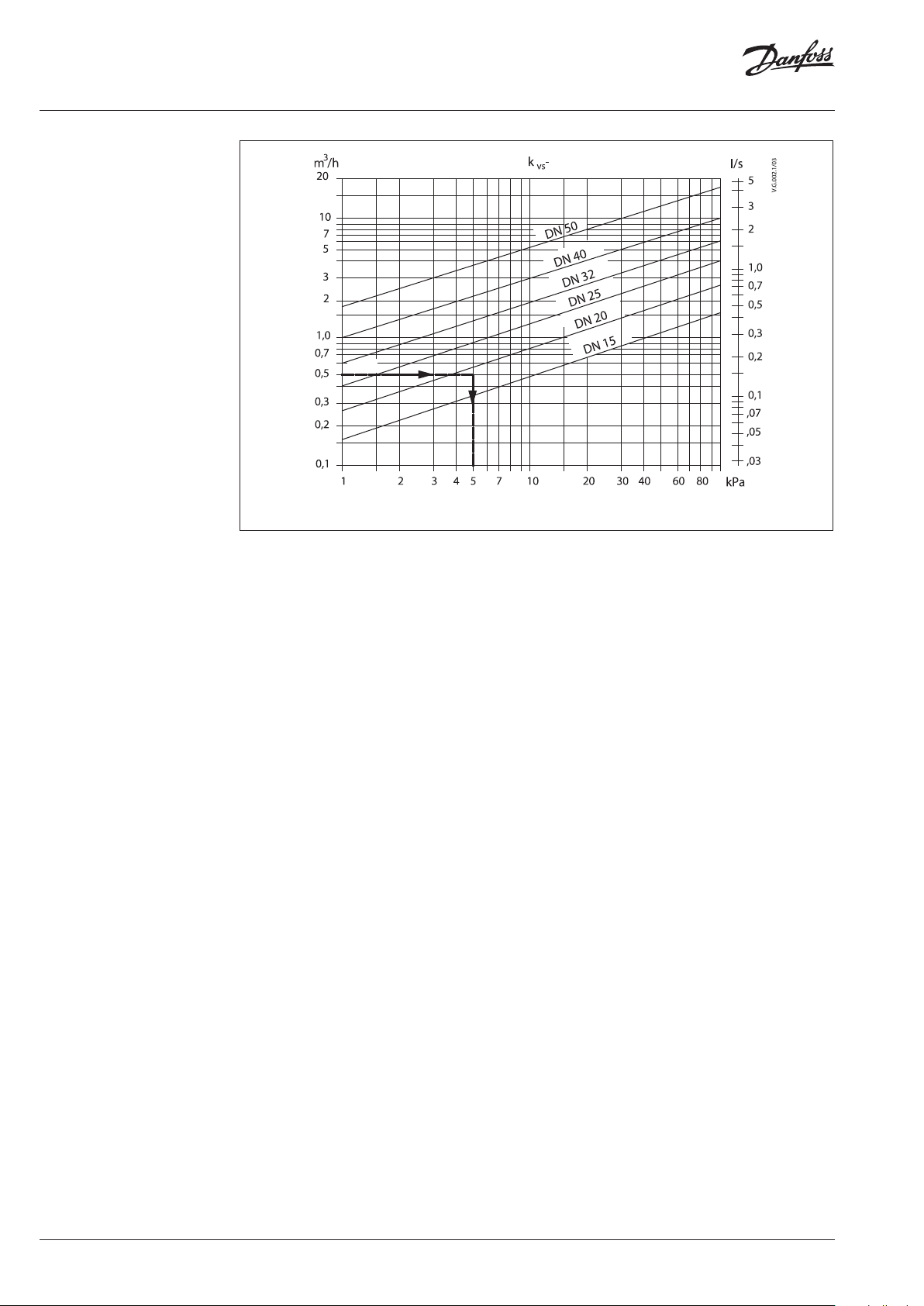

Pylväskaavio ASV-venttiilien mitoitukseen, kun Q = haluttu virtaus ja ∆pv = 10 kPa. Muita ∆pv-arvoja varten käytä
Suosittelemme mitoittamaan ASV-PV-venttiilien läpimitan kuvan 9 mukaan. Suurimmat virtausmäärät perustuvat 10 kPa:n paine-eroon ASV-PV-venttiilissä, jolloin ASV-PV toimii tehokkaasti ja säästää energiaa, ja samalla pienintä nimellisvirtausta voi säätää lähelle nollaa.
Mitoita ensin ASV-PV-venttiilit, ja valitse sitten samankokoinen partneriventtiili ASV-BD / ASV-M.
Esimerkki:
Annettu:
Putken virtaus 200 l/h, putket DN 15
Ratkaisu: Vaakaviiva leikkaa venttiilin DN 15 pylvään, joten se voidaan valita kooksi (jos viiva leikkaa useampia pylväitä, suosittelemme valitsemaan pienemmän venttiilikoon.)
Katso tarkat koot sivuilla 14 ja 15 olevista esimerkeistä. Katso muiden pV-arvojen (venttiilin paine-ero) tiedot liitteen A kaavioista.
Venttiilikoon ja putken koon mitoitus
Mitoituskohtaiset Kv-arvot on suunniteltu kattamaan standardin VDI 2073 mukainen virtausalue, kun veden virtausnopeus on enintään 0,8 m/s ja venttiilin paine-ero on 10 kPa. Kun veden virtausnopeus on 0,3–0,8 m/s, venttiili on mitoitettava putken koon mukaan.
Säännön perusteena on, että mitoituskohtaiset Kv-arvot on suunniteltu kattamaan VDI 2073:n mukainen virtausalue, kun ASV-PV-venttiilin paine-ero on 10 kPa.
8 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
kPa 5bar 0,05
0,4
9,0
Kv
Q
p
2
2
p
 
 
 
 
1
Mitoitusesimerkkejä
∆p
r
v
p
∆p
∆p
∆p
a
Kuva 10
1. Esimerkki
Annettu:
Patteriverkosto, jossa on esisäädettävät patteriventtiilit.
Nousulinjan haluttu virtaama (Q): .................900 l/h
Nousulinjan käytettävissä oleva
vähimmäispaine (pa) .........................................60 kPa
Arvioitu paineen lasku nousulinjassa
halutulla virtauksella (pr) .................................10 kPa
Haluttu:
• Venttiilin tyyppi
• Venttiilin koko
ASV-M valitaan, sillä patteriventtiilit ovat esisäädettäviä. ASV-PV-venttiilin tulee säätää 10 kPa:n paine nousulinjassa, mikä tarkoittaa sitä, että 50 kPa 60 kPa:sta poistetaan kahden venttiilin kautta.
pv + pp = pa−pr = 60−10 = 50 kPa
Olettaen, että esimerkissä oikea mitoitus on DN 25 (huomaa, että kummankin venttiilin mitoituksen on oltava sama). ASV-M DN 25
-venttiilin on oltava kokonaan avattuna, joten
paineen lasku lasketaan seuraavalla yhtälöllä:
pa ≥ pp + pr + pv
Δpv Paineen lasku ASV-PV-venttiilissä Δpp Paineen lasku ASV-M-venttiilissä Δpr Nousulinjaan tarvittava paine Δpa Nousulinjan käytettävissä oleva paine
2. Esimerkki
Virtauksen korjaaminen paine-eroasetuksella.
Annettu:
Nousulinjan mitoitusvirtaama Q1 .................. 900 l/h
ASV-PV-venttiilin asetus pr ............................ 10 kPa
Haluttu:
Uudet venttiiliasetukset virtauksen lisäämiseksi 10 prosentilla, Q2 = 990 l/h.
ASV-PV-venttiilin asetukset:
Säätöpaineen asetus voidaan säätää tiettyyn arvoon tai arvoon 20–60 kPa. Suurentamalla/pienentämällä asetusta voidaan säätää virtausta nousulinjassa, lämmönluovuttimessa tai muussa vastaavassa kohteessa. (säätöpaineen suurentaminen 100 prosentilla lisää virtausta 41 %)
2
Q
2
pp
12
Q
10,0
 
990
900
2
kPa 21
 
Jos asetus suurennetaan 12 kPa:n lukemaan, virtaus kasvaa 10 prosentilla, jolloin se on 990 l/h.
tai lukemalla kaaviosta kohdassa
Liite A, kuva C seuraavasti: Piirrä vaakaviiva kohdasta 0,9 m3/h (~900 l/h) mitoitusta DN 25 kuvaavan viivan kautta. Piirrä leikkauspisteestä pystyviiva, joka osoittaa 5 kPa:n paineen laskun. Paineen lasku ASV-PV-venttiilissä lasketaan näin:
pv= (pa-pr)−pp = 50 kPa−5 kPa = 45 kPa
kuten voidaan lukea kaaviosta kohdassa Liite A, kuvaA.
VD.A9.J1.20
© Danfoss | 2016.09 | 9
Tekninen esite Automaattiset linjasäätöventtiilit ASV
hm1,5
03,0
880,0
p
Q
k
3
v
v
Mitoitusesimerkkejä
(jatkuu)
∆p
r
p
∆p
∆p
o
v
∆p
∆p
a
Kuva 11
3. Esimerkki
Virtauksen rajoitus ASV-BD-venttiilillä
Annettu:
Haaran haluttu virtaus (Q): ...............................880 l/h
ASV-PV ja ASV-BD (DN 25)
ASV-PV-venttiilin asetus (po) ..........................10 kPa
Arvioitu paineen lasku nousulinjassa
halutulla virtauksella (pr) .................................. 7 kPa
pa ≥ pp + pr + p
Δpv Paineen lasku ASV-PV-venttiilissä Δpp Paineen lasku ASV-BD-venttiilissä Δpo Paineen lasku nousulinjassa, mukaan lukien ASV-BD Δpa Nousulinjan käytettävissä oleva paine Δpr Paineen lasku nousulinjassa, pois lukien ASV-BD
v
4. Esimerkki
Lattialämmitysjärjestelmä, jossa ASV-PV on asennettu paluulinjan jakotukkiin
Annettu:
Paineen lasku (suurin säätöpiiri): ..................... 16 kPa
Paineen lasku jakotukissa: ....................................2 kPa
Virtaustarve jakotukissa: ................................... 900 l/h
Liitosputki: ................................................................. DN25
Vaadit tu:
ASV-BD-venttiilin asetus halutun virtauksen saavuttamiseksi
Ratkaisu: Virtausta voidaan tarvittaessa rajoittaa säätämällä ASV-BD-venttiilin asetusta. ASV-BD on painesäätimen säätöpiirin sisällä, joten ASV-BD­venttiilin säätäminen rajoittaa virtausta. ASV­BD-venttiilin punaisen mittausnipan on oltava avattuna (ja sinisen suljettuna). (Yleissääntönä kv-arvon suurentaminen 100 prosentilla lisää virtausta 100 %.)
Lue tulos kaaviosta kohdassa Liite A, kuva B.
Halutulla virtauksella koko haaran paineen lasku on 7 kPa. Ilman ASV-BD-venttiiliä haaran virtaus on 19 % suurempi säätöventtiilin ollessa täysin avoimena. Se aiheuttaa ylivirtauksen (7 kPa sallii virtauksen 880l/h, kun taas 10 kPa sallii virtauksen 1 050 l/h). Virtausta rajoitetaan lukemaan 880 l/min säätämällä ASV-BD DN 25
-venttiilin esiasetus arvoon 4,3 % kv (5,1 m3/h).
Tämä arvo saadaan seuraavalla laskukaavalla: pp = po − pr = 10 − 7 = 3 kPa.
Haluttu:
• Venttiilin koko (DN)
• Venttiilin asetus (po)
ASV-PV DN25 / 5–25 kPa on valittu (liitosputken kokoa vastaava).
Venttiilin asetus lasketaan kokonaispainehäviön avulla:
jakotukkisäätöpiirio
kPa 18 = Pa2k + kPa 16 =Δp + Δp =Δp
Säädä arvoksi 18 kPa ASV-PV:n asetusasteikolla.
10 | © Danfoss | 2016.09
Vaihtoehtoisesti virtausta voi rajoittaa myös asettamalla ASV-PV-venttiilille suurempi p-arvo.
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Asentaminen
ASV-PV on asennettava paluupuolelle siten, että vesi virtaa venttiilirunkoon merkityn nuolen suuntaan. Partneriventtiilit (ASV-M/BD) on asennettava menopuolelle siten, että vesi virtaa venttiilirunkoon merkityn nuolen suuntaan. Impulssiputki on asennettava partneriventtiilin ja ASV-PV-venttiilin väliin.
Impulssiputki on huuhdeltava menoputken suunnasta ennen kuin se liitetään ASV-PV-venttiiliin.
Kompaktin kokonsa ansiosta ASV-venttiilit on helppo asentaa myös pieneen tilaan. Kätevä 90° kulmarakenne takaa helpon pääsyn huoltokohteisiin (sulku, tyhjennys, asetus, mittaus).
Asetus Δp-asetus
Paine-eron asetusta on helppo vaihtaa asetusasteikolla. Tämä säästää järjestelmää huoltavan asentajan aikaa. Halutun paine-eron asettaminen:
Napsauta
Tehdasasetus
Δp-asetusalue (kPa) kPa
5 - 25 10
20 - 60 30
Tyhjennys ASV-PV- tai ASV-BD-venttiilin tyhjennysyhteeseen voi liittää tyhjennys- tai täyttöhanan. Ohjeet veden tyhjennykseen ASV-PV-venttiilin kautta:
1. Sulje auki olevat mittausnipat.
2. Irrota impulssiputki.
3. Irrota letkuyhde.
4. Kiinnitä lisävarusteena saatava tyhjennyshana (tuotenro 003Z4096 tai 003Z4097).
5. Sinisellä mittausnipalla avataan paluulinja ja punaisella mittausnipalla menolinja. Kierrä enintään 3 kierrosta. Tyhjennyshana ja mittausnipat kääntyvät 360 astetta.
1. Avaa asetusasteikon lukitus .
2. Valitse asetus kiertämällä asteikko sopivaan arvoon ②.
3. Lukitse asetus .
Napsauta
∆p
+
Koestuspaine
Suurin koestuspaine ........................................... 25 bar
Impulssiputki on liitettävä ja kaikki partneriventtiilit avattava ennen järjestelmän painekoestusta.
VD.A9.J1.20
© Danfoss | 2016.09 | 11
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Huuhtelu
Virtauksen ja paine-eron laskenta
ASV-PV-venttiiliä käytettäessä järjestelmä voidaan huuhdella menoputkesta. Järjestelmän huuhteluohjeet:
1. Varmista, että järjestelmä on täytetty vedellä
2. Irrota sulkukahva ja kiinnitä lisätarvikkeena saatava huuhteluosa (tuotenro 003Z7850) ASV-PV-venttiilin jousen pidikkeeseen.
3. Kierrä huuhteluosa myötäpäivään
003Z7850
Napsauta
DN32–50 DN15 –25
loppuasentoonsa ja aloita järjestelmän huuhtelu .
4. Huuhtele järjestelmä virtaussuunnassa, joka on merkitty nuolella venttiilirunkoon.
5. Kun järjestelmä on huuhdeltu, kierrä asteikkoa myötäpäivään takaisin aloituskohtaan.
Huom. :
Järjestelmä on täytettävä vedellä ennen huuhteluosan
asentamista, jot ta paine-ero ei ole y li 5 bar.
ASV-BD-venttiilin paine-eron selvittäminen:
• Mittaamalla: Danfossin PFM-mittalaitteella tai vastaavalla. ASV-BD sisältää kaksi mittausnippaa, joilla voi mitata venttiilin paine-eron.
• ASV-BD-venttiilin paineen laskua kuvaavan kaavion avulla (liite A, kuva B) venttiilin todellisesta paine-erosta voidaan päätellä todellinen virtaus.
Huom.: Mitoitusvirtaaman mittauksen yhteydessä kaikkien patteriventtiilien on oltava täysin auki (nimellisvirtaus).
Paine-eron (Δpr) mittaus nousulinjassa.
Liitä mittayhde (tuotenro 003L8143) ASV-PV- linjasäätöventtiilin tyhjennyshanaan (DN 15–50). Mittaukset suoritetaan seuraavasti:
• ASV-BD-venttiilin mittausnipan (sinisen mittausnipan on oltava auki, tehdasasetus) ja ASV-PV-venttiilin mittayhteen välistä
• ASV-M-venttiilin mittausnipan (portti B) ja ASV-PV-venttiilin mittayhteen välistä.
Virtauksen vahvistus (jos ASV-BD:tä käytetään säätöpiirin ulkopuolella)
Toimi seuraavasti:
1. Varmista, että ASV-BD-venttiilin sininen mittausnippa on auki (tehdasasetus).
2. ASV-BD-asetus on suurimmassa arvossa.
3. Virtaus voidaan mitata tarvittaessa PFM­mittauslaitteella tai muun valmistajan mittauslaitteella.
4. Jos venttiilin paine laskee liian vähän, eikä virtausta voida mitata luotettavasti, pienennä ASV-BD:n asetusta, jotta venttiilin paine laskee riittävästi.
12 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Pumpun optimointi p-mittausta voi käyttää myös pumpun
nostokorkeuden optimointiin. Mittaus on suoritettava järjestelmän viimeisestä (asetusarvo) nousulinjasta ja järjestelmän täydellä kuormalla (kaikkien patteriventtiilien on oltava täysin auki).
Pumpun nostokorkeutta voidaan pienentää, kunnes verkoston viimeisessä nousulinjassa on minimipaine.
Vianmääritys Jos nousulinjan venttiili ei toimi oikein, tarkista
seuraavat kohdat:
1. Onko venttiilin virtaussuunta oikea?
2. Onko impulssiputki oikein paikallaan ja onko järjestelmässä avoimia mittausnippoja?
3. Onko venttiilin sulku auki?
Asennuskorkeudet Jos tilaa on vähän, ASV-PV-venttiiliä voi madaltaa.
Venttiili käännetään maksimiasetukseen, jonka jälkeen sinisen nupin voi irrottaa.
Kokeneet käyttäjät: Lisätietoja asennuskorkeuksista on ASV-PV:n päivityssarjan asennusohjeessa.
Pumpun nopeutta laskettaessa seurataan p-arvoa, ja tarkoitus on optimoida pumppu pienemmällä mahdollisella asetuksella varmistaen riittävä paine ja virtaus.
H min.
DN H min.
15 80
20 80
25 100
32 150
40 150
50 150
Eriste
Kiinnikkeet
ASV-PV-venttiilin (eristetyt mallit) ja ASV-BD­venttiilin toimitussisältöön kuuluu EPP-eriste. Eriste on helppo napsauttaa paikalleen venttiiliin. Saatavana on myös EPP-eriste korkeampia lämpötiloja (jopa 120 °C) varten.
ASV-M-venttiili toimitetaan eristävässä EPS­suojapakkauksessa, jota voidaan käyttää eristeenä järjestelmissä, joiden lämpötila ei ylitä 80 °C:ta jatkuvassa käytössä.
Tilaustiedot on annettu Lisätarvikkeet ja varaosat -taulukosta.
Molemmilla materiaaleilla (EPS ja EPP) on paloluokan B2, DIN 4102 mukainen hyväksyntä.
Ulkokierteellä varustettuja venttiilejä varten Danfossin valikoimasta löytyy lisätarvikkeena kierreliittimiä tai hitsattavia liittimiä.
Materiaalit:
Mutteri .................................................................. Messinki
Hitsattava liitin ......................................................... Teräs
Kierreliitin ............................................................ Messinki
Tilaustiedot on annettu Lisätarvikkeet ja varaosat -taulukossa.
ASV-M
ASV-BD / ASV-PV
VD.A9.J1.20
© Danfoss | 2016.09 | 13
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Mitat
H
S
b b
c
a
1
L
Sisäkierre (ISO 7/1)
L
2
L
3
L
4
Ulkokierre (ISO 228/1)
ASV-PV
L1L2L3L4H 1)H
DN
mm IS O 7/1 ISO 228/1
15 65 85 14 0 159 111 96 116 27 Rp ½ G ¾ A
20 75 100 161 184 111 96 116 32 Rp ¾ G 1 A
25 85 110 18 0 194 13 6 113 143 41 Rp 1 G 1¼ A
32 95 121 206 18 4 191 183 213 50 Rp 1¼ G 1½ A
40 100 136 242 220 200 192 222 55 Rp 1½ G 1¾ A
50 13 0 166 280 250 203 195 225 67 Rp 2 G 2¼ A
1)
tehdasasetus 10 kPa tai 30 kPa
2)
asetus 25 kPa tai 60 kPa
3)
asetus 5 kPa tai 20 kPa
2)H
min.
3)S a b c
maks.
ASV-BD
L H S a
mm ISO 228/1
65 92 27 G ½
15
75 95 32 G ¾
85 98 41 G 1
95 121 50 G 1¼
32
100 125 55 G 1½
130 129 67 G 2
G⁄
DN
H
20
25
S
a
a
L
40
50
G ¾ A
14 | © Danfoss | 2016.09
ASV-M
DN
15
20
25
32
40
50
D
1
1
a
H
2
H
L
1
a
S
S
1
L
L
L
H
2
3
H
1
2
b
D
1
b
1
L
L
2
L
3
S a b
mm IS O 7/1 ISO 228/1
65 12 0 139 48 15 28 27 Rp ½ G ¾ A
75 136 159 60 18 35 32 Rp ¾ G 1 A
85 155 16 9 75 23 45 41 Rp 1 G 1¼ A
95 17 2 179 95 29 55 50 R p 1¼ G 1½ A
100 206 184 100 31 55 55 R p 1½ G 1¾ A
130 246 214 10 6 38 55 67 - G 2¼ A
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Mitat - eristys
A
B
C
A
C
H
B
ASV-P V
A B C H
H
DN
15
95 120 110 36
20
25 11 0 130 13 0 42
32 135 145 14 0 50
40
155 165 17 0 59
50
ASV-BD
A B C H
DN
15 79 85 122 31
20 84 85 122 33
25 99 85 122 45
32 132 85 185 55
40 138 130 185 57
50 13 8 12 6 185 53
mm
mm
ASV-M
A B C
H
A
B
C
DN
15 61 11 0 111 30
20 76 120 136 38
25 100 135 155 50
32 118 148 16 0 60
40 118 148 180 60
mm
H
VD.A9.J1.20
© Danfoss | 2016.09 | 15
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Liite A -Mitoituskaavio
Esim. 1
Kuva A - Mitoituskaavio ASV-PV DN 15–50
16 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
Liite A -Mitoituskaavio (jatkuu)
Esim. 3
Kuva B - Mitoituskaavio ASV-BD DN 15–50
VD.A9.J1.20
© Danfoss | 2016.09 | 17
Tekninen esite Automaattiset linjasäätöventtiilit ASV
arvo
Liite A -Mitoituskaavio (jatkuu)
Esim. 1
Kuva C - Paineen lasku ASV-M-venttiileissä, DN 15–50
18 | © Danfoss | 2016.09
VD.A9.J1.20
Tekninen esite Automaattiset linjasäätöventtiilit ASV
ASV-PV-tarjousteksti
Tarjousteksti: ASV-PV DN 15–50 (4. sukupolvi)
Haara on tasapainotettava paine-erosäätimellä seuraavasti:
- Venttiilissä on oltava kalvosäädin, joka pitää koko haaran paine-eron vakaana.
- Venttiilin paine-eroa on pystyttävä säätämään.
- Venttiilin pienin vaadittava paine-ero ei saa olla yli 10 kPa, Dp-asetuksesta riippumatta.
- Venttiilissä on oltava metalliosien (venttiilikartion ja istukan välinen) tiiviste, joka takaa optimaalisen paine-erosäädön myös pienessä virtauksessa.
- Paine-eroasetuksen on oltava lineaarinen, asetusasteikon selkeä ja säädön on onnistuttava ilman työkalua. Venttiilissä on oltava lukitustoiminto, joka estää asiattomat säädöt.
- Paine-eron asetusaluetta on voitava vaihtaa jousta siirtämällä. Jousi on voitava vaihtaa myös kokoonpanon ollessa paineenalaisena.
- Venttiilin paine-eroalueen on sovelluttava käyttötarkoitukseen oikean suorituskyvyn takaamiseksi (esim. lämmityspatterijärjestelmissä paine-eroalueen on oltava 5–25 kPa).
- Mitoituskohtaisten Kv-arvojen on katettava virtausalue standardin VDI 2073 mukaisesti (veden virtausnopeuden ollessa enintään 0,8 m/s).
- Sulkutoiminnon on oltava eriytetty säätötoiminnosta. Venttiili on voitava sulkea huollon ajaksi kahvalla / ilman työkalua.
- Venttiilin on sisällettävä tyhjennystoiminto.
- Venttiileissä on oltava valmiina huuhtelutoiminto. Järjestelmä huuhdellaan huuhteluosalla.
- Venttiilin toimitussisältöön on kuuluttava impulssiputki. Impulssiputken sisähalkaisija saa olla korkeintaan 1,2 mm, jotta se toimii oikein.
- Venttiilin toimitussisältöön on kuuluttava eristeet, jotka kestävät jopa 120 °C:n lämpötilaa.
- Venttiili on toimitettava tukevassa pakkauksessa, joka kestää kuljetuksen ja käsittelyn.
Tuotteen tekniset tiedot:
a. Paineluokka: PN 16 b. Lämpötila-alue: 0 … +120 °C c. Yhdekoko: DN 15–50 d. Yhdetyyppi: Sisäkierre ISO 7/1 (DN 15–50), ulkokierre ISO 228/1 (DN 15–50) e. p-asetusalue: 5–25 kPa, 20–60 kPa f. Suurin sallittu venttiilin paine-ero: 2,5 bar g. Asennus: paine-erosäädin on asennettava paluupuolelle, joka on liitetty menopuolelle impulssiputkella.
VD.A9.J1.20
© Danfoss | 2016.09 | 19
D myös j D
Oy Danfoss Ab
Danfoss Lämp
Niittytai 02200 Espoo P F Sähköposti: m www
Tekninen esite Automaattiset linjasäätöventtiilit ASV
ö
val 13
uh: 0207 010 600 aksi: 0403 092 289
anfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti e siintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia,
o tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja.
anfoss logo ovat Danfoss A/S:n tav aramerkkejä. Kaikki oikeudet pidätetään.
20 | © Danfoss | DHS-SRMT/SI | 2016.09
yynti@danfoss.com
.lampo.danfoss.
Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja
VD.A9.J1.20
Loading...
