Tehnički list
EM pogon sa modulacionim regulacionim signalom
AME 435 QM
Opis
AME 435 QM je elektromotorni pogon sa
modulacionim regulacionim signalom namenjen
ventilima tipa AB-QM od DN 40 do DN 100.
Pogon ima neke posebne funkcije:
• automatski adaptira hod prema krajnjim
položajima ventila čime se smanjuje vreme
puštanja u rad
• funkcija prilagođavanja protoka ventila;
karakteristika ventila se može prilagoditi iz
linearnog u logaritamski ili obrnuto.
• napredni dizajn obuhvata „prekidač za
isključivanje“ povezan sa opterećenjem čime se
sprečava izlaganje pogona i ventila prevelikom
opterećenju
Glavni podaci:
• Nominalna voltaža (naizmenična ili
direktna struja):
- 24 V, 50 Hz/60 Hz
• Kontrolni ulazni signal:
- 0(4)-20 mA
- 0(2)-10 V
• Sila: 400 N
• Hod: 20 mm
• Brzina (moguće je izabrati):
- 7,5 s/mm
- 15 s/mm
• Maks. srednja temperatura: 120 °C
• Samokalibrisanje
• LED signalizacija
• Spoljno dugme RESET
• Izlazni signal
• Ručno upravljanje
Poručivanje
Tehnički podaci
Pogon
Tip Napon Br. šifre
AME 435 QM
Napajanje 24 VAC/DC; +10 do −15%
Potrošnja struje 4,5 VA
Frekvencija 50 Hz/60 Hz
Kontrolni ulaz Y
Izlazni signal X 0-10V (2-10V) RL = 650 Ω (maksimalno opterećenje)
Sila 400 N
Maks. hod 20 mm
Brzina 7,5 s/mm ili 15 s/mm
Maks. srednja temperatura 120 °C
Temperatura okoline
Temperatura skladištenja i transporta –40 … +70 °C
Klasa zaštite II
Stepen zaštite IP 54
Masa 0,45 kg
- označavanje u skladu sa standardima
24 VAC/DC
082H0171
0-10 V (2-10 V) Ri = 95 kΩ
0-20 mA (4-20 mA) Ri = 500 Ω
0 … 55 °C
Direktiva za nizak napon (LVD) 2006/95/EC: EN 60730-1, EN 60730-2-14
EMC direktiva 2004/108/EC: EN 61000-6-2, EN 61000-6-3
Pribor-Adapter
Tip za DN ventila za pogon Br. šifre
AB-QM adapter
st
(2
generacija)
AB-QM adapter
st
(1
generacija)
40-100
AME 15 QM 003Z0694
AME 435 QM 065Z0313
© Danfoss | 2016.11
VD.CV.S2.45 | 1
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
Montaža Montaža mehaničkih delova
Za montiranje pogona na ventil nije potrebna
alatka. Montaža ventila sa pogonom dozvoljena
je u horizontalnom položaju ili nagore. Montaža
nadole nije dozvoljena.
Pogon ne sme da se montira u području sa zapaljivim
gasovima ili u okruženju sa temperaturom nižom
od 0 °C ili višom od 55 °C. Ne sme da bude izložen
mlazevima pare ili vode, kao ni kapanju tečnosti.
Napomena:
Pogon može da se rotira maksimalno 360° u odnosu
na klip ventila otpuštanjem potpornog držača.
Kada postavite pogon, ponovo zategnite držač.
Montaža električnih komponenti
Električnim vezama može da se pristupi
uklanjanjem poklopca pogona. Za konektore kabla
pripremljene su dve jedinice konektora kabla bez
navoja (Ø16 i kombinovani Ø16/Ø20). Iz fabrike
se dobija jedna jedinica sa gumenim konektorom
kabla, a druga je pripremljena za otvaranje.
Napomena:
Kabl i konektor za kabl koji se koriste ne smeju da
ugrožavaju IP rangiranje i konektori moraju biti
potpuno oslobođeni naprezanja.
Gumeni konektor za kabl koji se dobija iz fabrike ne
ugrožava IP rangiranje, ali i ne obezbeđuje potpunu
oslobođenost od naprezanja u skladu sa LVD direktivom.
Pogledajte i lokalna pravila i propise.
③
①
②
⑤
④
Puštanje u rad Funkcija automatskog kalibrisanja
Odlaganje
Dovršite mehaničku i električnu montažu,
podesite prekidače za džamper i za DIP, a zatim
izvršite neophodne provere i testove:
• Uključite napajanje
Imajte u vidu da će pogon sada izvršiti
automatsku funkciju kalibrisanja
• Primenite odgovarajući kontrolni signal
i proverite sledeće:
- SW7 postavku
- aktuator pogoni vreteno ventila duž celog
opsega dužine hoda
Jedinica je sada potpuno puštena u rad.
Pogon mora da se demontira i elementi moraju
da se sortiraju u zasebne grupe materijala pre
odlaganja.
Pogon automatski prilagođava hod krajnjim
položajima ventila:
- kada se prvi put uključi napajanje ili
- posle toga pritiskom na dugme „STAND BY/
RESET“ u trajanju od 5 sekundi
Testiranje kompletne dužine hoda ventila
Pogon može da se postavi u potpuno otvoren ili
zatvoren položaj povezivanjem SN sa terminalima
1 ili 3.
2 | VD.CV.S2.45
© Danfoss | 2016.11
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
Postavka prekidača za
džamper/DIP
Džamper
• U/I - Birač tipa ulaznog signala
- Položaj U; izabran je ulazni napon
- Položaj I; izabrana je ulazna struja
Fabrička postavka: birač je u U položaju.
DIP prekidači
Fabrička postavka: svi prekidači su u položaju
ISKLJUČENO.
• SW 1: Ne koristi se
• SW 2: Birač opsega ulaznog signala
- Položaj ISKLJUČENO; ulazni signal je u opsegu
0-10 V (ulazni napon) ili 0-20 mA (ulazna struja)
- Položaj UKLJUČENO; ulazni signal je u opsegu
2-10 V (ulazni napon) ili 4-20 mA (ulazna struja)
• SW 3: Birač direktnog ili inverznog delovanja
- Položaj ISKLJUČENO; pogon je u režimu
direktnog delovanja (vreteno izlazi kako
napon raste)
- Položaj UKLJUČENO; pogon je u režimu
inverznog delovanja (vreteno ulazi kako
napon raste)
Ako se koristi sa AB-QM ventilima, preporučuje se
da SW 3 bude u položaju OFF (fabrička postavka).
• SW 4: Brzo/sporo - birač brzine
- Položaj ISKLJUČENO; brzina pogona je 7,5 s/mm
- Položaj UKLJUČENO; brzina pogona je 15 s/mm
• SW 5: Ne koristi se
• SW 6: Ne koristi se
SporoBrzo
INV
DIR
MDF
LOG
• SW 7: LOG/MDF - logaritamski ili izmenjeni
protok kroz ventil
- Položaj ISKLJUČENO; LOG (α=0,2, fabrička
postavka)
- Položaj UKLJUČENO; MDF (početna
postavka: α=1,
linearno)
Objašnjenje:
Ako je SW 7 u položaju OFF, alfa dugme se ne
aktivira. Okretanje alfa dugmeta neće uticati
na vrednost α (α=0,2).
Ako je SW 7 u položaju ON, vrednošću α može
da se upravlja pomoću alfa dugmeta. MDF
početna postavka alfa dugmeta je 1, što znači
da je u pitanju linearna postavka. Pogledajte
objašnjenje u nastavku o postavci alfa dugmeta.
• SW 8: Ne koristi se
© Danfoss | 2016.11
Alfa dugme koje se nalazi na PCB-u u MDF početnoj
postavci (linearno, α=1)
Prilagođavanje protoka ventila u jednakom
procentu
(SW 7 u položaju UKLJUČENO)
Pogon ima posebnu funkciju prilagođavanja protoka
ventila koja se zove alfa vrednost. Okretanjem brojača
alfa dugmeta u smeru kazaljke na satu moguće je
promeniti karakteristike pogona iz α=1 (linearno)
u α=0,1.
α-položaj
dugmeta
①
②
③
④
⑤
⑥
⑦
α
-vrednost
0,084
0,088
0,111
0,180
0,308
1,000
1,000
Da biste imali optimalnu regulaciju, neophodna
je linearna karakteristika sistema (ventil, pogon,
HEX). To može da se osigura ako se koristi
odgovarajući α ventil. Odgovarajuća α vrednost
zavisi od temperatura medijuma za grejanje/
hlađenje i kontrolisane temperature zagrejanog/
ohlađenog medijuma. Izračunajte vrednost α u
skladu sa tehničkom napomenom broj VNHUA102
(Podešavanje odgovarajućeg α ventila).
VD.CV.S2.45 | 3
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
LED signalizacija/
Režimi rada pogona
RESET/STAND BY
Indikator LED funkcije
Dvobojni (zeleno/crveno) indikator LED funkcije
nalazi se na poklopcu pogona. On ukazuje na
režime rada.
Spoljno dugme
Pogon ima spoljno dugme STAND BY/RESET koje
se nalazi pored LED indikatora. Pritiskom ovog
tastera pokreću se drugi režimi rada:
• Režim kalibrisanja
Pritiskom na dugme STAND BY/RESET u trajanju
od 5 sekundi pogon se pokreće Procedura
kalibrisanja:
Dvobojni LED indikator treperi zeleno
u intervalima od 1 sekunde tokom procedure
kalibrisanja koja počinje sa izlaskom klipa. Kada
se otkrije maksimalna sila (u krajnjem položaju
ventila), pogon povlači klip unutra dok se
ponovo ne otkrije maksimalna sila (u drugom
krajnjem položaju ventila). Pogon tada ulazi
u normalni režim i odaziva se na kontrolni signal.
LED indikator koji
treperi zeleno:
Režim kalibrisanja
(period je svake
sekunde)
LED indikator koji
neprekidno svetli
zeleno:
Režim postavljanja u
položaj
LED indikator koji
treperi zeleno:
Normalni režim (period
je svakih 6 sekundi)
LED indikator koji
treperi crveno:
STAND BY režim (period
je svake dve sekunde)
≈
• Režim postavljanja u položaj
Dvobojni LED indikator svetli zeleno tokom
postavljanja pogona u položaj u skladu sa
kontrolnim signalom.
• Normalni režim
Kada se završi postavljanje pogona u položaj,
LED indikator treperi zeleno na svakih 6 sekundi.
• STAND BY režim
Pritiskom na dugme STAND BY/RESET pogon se
prebacuje u STAND BY režim. Pogon se zadržava
na poslednjem položaju u ovom režimu i ne
odaziva se na kontrolni signal. Ovaj režim
može da se koristi za ručno upravljanje tokom
puštanja u rad druge opreme ili za servisnu
namenu.
Dvobojni LED indikator trepeti crveno
u intervalima od 2 sekunde.
Kada ponovo pritisnete dugme STAND BY/
RESET, pogon se vraća u normalni režim.
4 | VD.CV.S2.45
© Danfoss | 2016.11
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
Ručni pogon Ručni pogon je posredstvom kontrolnog dugmeta
na kućištu pogona:
• Isključite napajanje ili pritisnite dugme STAND BY/
RESET
• Prilagodite položaj ventila pomoću kontrolnog
dugmeta (posmatrajte smer rotacije)
Kad ručno prebacivanje nije potrebno:
• Ponovo uključite napajanje ili ponovo pritisnite
dugme STAND BY/RESET
Napomena:
Kada se radi u ovom režimu, izlazni signal (X) nije
ispravan dok pogon ne dostigne krajnji položaj.
Priključci
samo 24 VAC/DC
napajanje
dole
gore
SP 24 VAC/DC .............. Napajanje
SN 0 V ............................. Uobičajeno
Y 0-10 V ........................ Ulazni signal
(2-10 V)
0-20 mA
(4-20 mA)
X 0-10 V ........................ Izlazni signal
(2-10 V)
1, 3 Rad u ručnom režimu
Pogon može da se dovede do potpuno otvorenog
položaja povezivanjem SN-a sa terminalom 1 ili
da se potpuno zatvori povezivanjem SN-a sa
terminalom 3.
Signal 1 može da se poveže sa termostatom
da bi se sprečilo zamrzavanje, a signal 3 može
da se poveže sa termostatom da bi se sprečilo
prekomerno zagrevanje.
Dužina priključaka
0-50 m 0,75 mm
> 50 m 1,5 mm
Preporučena oblast ukrštanja
priključaka
2
2
Važno: AME 435QM može da se koristi samo za
modulacionu regulaciju. Za regulaciju u 3 tačke
koristite AMV 435 (082H0162/163). Preporučuje
se da uz AB-QM koristite modulacionu regulaciju.
© Danfoss | 2016.11
VD.CV.S2.45 | 5
Tehnički list Pogon za kontrolu moduliranja AME 435 QM

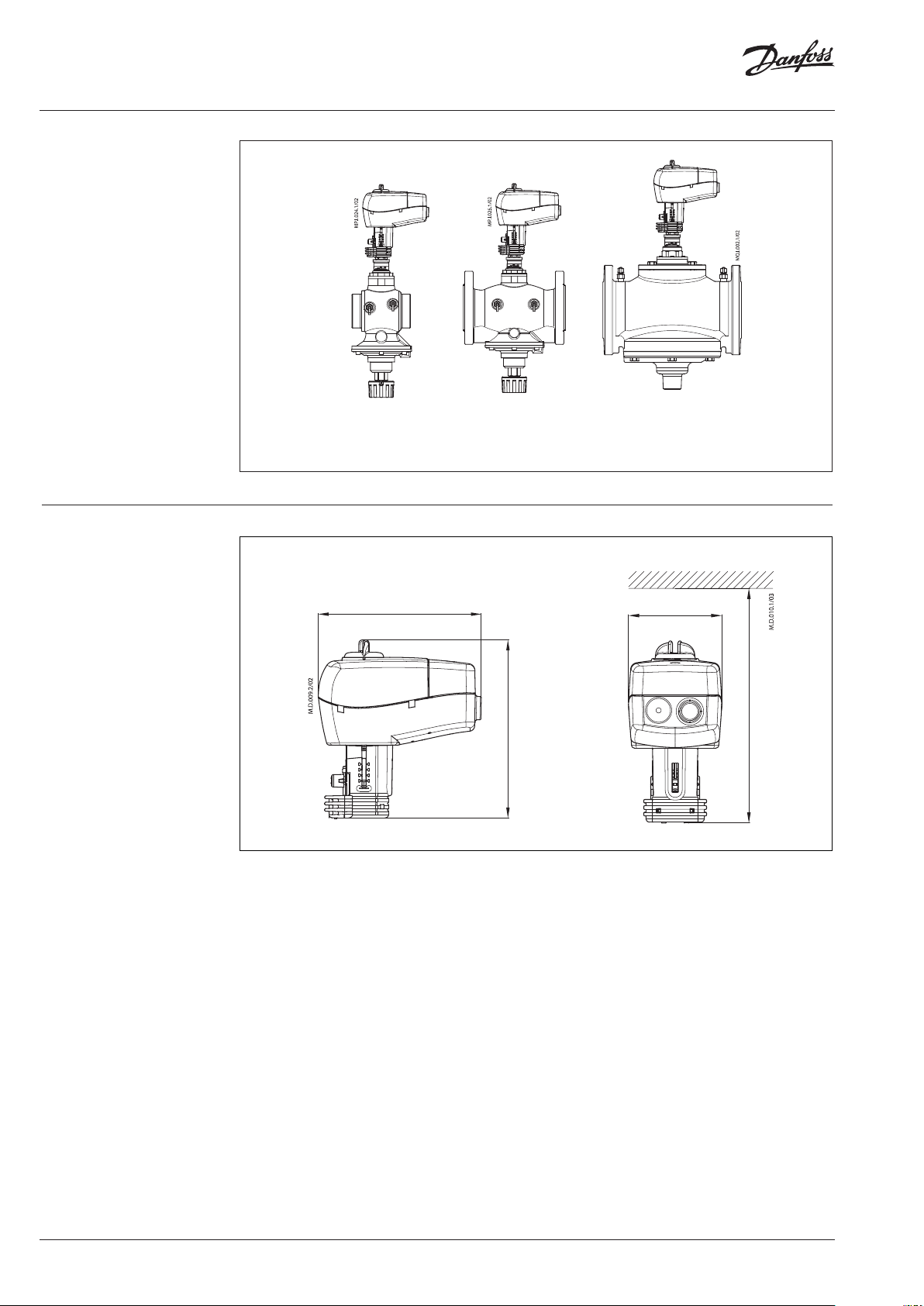

Pogon - kombinacije ventila
AME 435 QM + AME 435 QM + AME 435 QM +
AB-QM (DN 40/50) AB-QM (DN 50) AB-QM (DN 65-100)
Dimenzije
147
82,5
159, 5
min . 180
6 | VD.CV.S2.45
© Danfoss | 2016.11
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
© Danfoss | 2016.11
VD.CV.S2.45 | 7
Tehnički list Pogon za kontrolu moduliranja AME 435 QM
Danf
upozorenja.
(respektivno) odgovarajućih preduzeća Danf
Danfoss d.o.o.
Đor
11070 Novi Beogra
Tl
F
E-mail: danf
www
ww
đa Stanojevića 14
d
f: +381 11 2098 550
ax: +381 11 2098 551
oss.cs@danfoss.com
.danfoss.co.rs
w.grejanje.danfoss.com
oss ne prihvata nikakvu odgovornost za moguće greške u katalozima, brošurama i drugim štampanim materijalima. Danfoss zadržava pravo na izmene na svojim proizvodima bez prethodnog
Ovo pravo se odnosi i na već naručene proizvode, pod uslovom da te izmene ne menjaju već ugovorene specifikacije. Svi registarski zaštitni znaci u ovom materijalu su vlasništvo
8 | VD.CV.S2.45
oss. Ime Danfoss i Danfoss logotip su registarski zaštitni znak preduzeća Danfoss A/S. Sva prava zadržana.
© Danfoss | DHS-SRMT/SI | 2016.11
Loading...
