Arkusz informacyjny
Siłownik sterowany sygnałem analogowym
AME 435
Opis
Siłownik AME 435 jest stosowany do zaworów 2- i
3-drogowych typu VRB, VRG, VF i VL o średnicy
do DN 80.
Siłownik ma kilka funkcji specjalnych:
• automatycznie dostosowuje skok do pozycji
krańcowych zaworu, co znacznie skraca czas
rozruchu (samodostrajanie do skoku);
• funkcja regulacji przepływu przez zawór —
pozwala zmieniać charakterystykę zaworu
z liniowej na logarytmiczną lub odwrotnie;
• funkcja przeciwoscylacyjna, zwiększająca
oszczędność energii i kosztów oraz poprawiająca
wydajność energetyczną;
• zaawansowana konstrukcja zawiera wyłącznik
przeciążeniowy zabezpieczający siłownik i zawór
przed nadmiernym obciążeniem.
Kombinacje połączeń z innymi zaworami można
znaleźć w tabelach Akcesoria.
Dane podstawowe:
• Zasilanie (AC lub DC):
- 24 V, 50 Hz/60 Hz
• Wejściowy sygnał sterujący:
- 0(4)–20 mA
- 0(2)–10 V
• Siła: 400 N
• Skok: 20 mm
• Prędkość (ustawiana):
- 7,5 s/mm
- 15 s/mm
• Maks. temperatura czynnika: 130°C
• Samodostrajanie skoku
• Sygnalizacja diodami LED
• Zewnętrzny przycisk RESET (zerowanie)
• Sygnał wyjściowy
• Sterowanie ręczne
Zamawianie
DEN-SMT/SI
Siłownik
Typ
AME 435
Zasilanie
(V)
24 AC/DC
Nr kat.
082H0161
Akcesoria — Podgrzewacz trzpienia
Typ DN Nr kat.
Podgrzewacz trzpienia
VD.LE.K5.49 © Danfoss 05/2015
15– 80 065Z0 315
Akcesoria — Adapter
Zawory DN
Do starszych
zaworów
VRB, VRG, VF, VL
Maks. Δp
(bar)
15 9
20 4
25 2
32 1
40 0,8
50 0,5
Nr kat.
06 5Z0313
1
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
Dane techniczne
Zasilanie V 24 AC/DC; ±10%
Zużycie energii VA 4,5
Częstotliwość Hz 50/60
Wejściowy sygnał sterujący Y
Sygnał wyjściowy X V 0–10 (2–10); RL = 650 (maksymalne obciążenie)
Siła zamykająca N 400
Maks. skok mm 20
Prędkość s/mm 7,5 lub 15
Maks. temperatura czynnika
Temperatura otoczenia 0 ... 55
Temperatura transportu i magazynowania -40 ... 70
Klasa ochrony II
Stopień ochrony obudowy IP 54
Masa kg 0,45
— oznakowanie zgodności z normami
Montaż Mechaniczny
Do montażu siłownika na zaworze nie są potrzebne
żadne narzędzia. Zawór z siłownikiem może być
montowany w pozycji pionowej z siłownikiem do
góry lub w pozycji poziomej. Nie można montować
zaworu z siłownikiem skierowanym w dół.
Niedozwolony jest montaż siłownika
w pomieszczeniach, w których mogą występować
gazy wybuchowe lub w których temperatura
otoczenia jest niższa niż 0°C bądź wyższa niż 55°C.
Siłownik nie może być narażony na działanie
strumieni pary, wody ani kapiących płynów.
V 0–10 (2–10); Ri = 95 k
mA 0–20 (4–20); Ri = 500
130
°C
Dyrektywa niskonapięciowa LVD 2006/95/WE: EN 60730-1, EN 60730-2-14
Dyrektywa kompatybilności elektromagnetycznej EMC 2004/108/WE: EN
61000-6-2, EN 61000-6-3
①
③
②
⑤
④
Uwaga:
Po poluzowaniu pierścienia mocującego siłownik
na zaworze można go swobodnie obrócić do 360°
względem zaworu. Po ustawieniu siłownika należy
dokręcić pierścień mocujący.
Elektryczny
Dostęp do podłączeń elektrycznych można uzyskać
po zdjęciu pokrywy siłownika. Do podłączenia
dławików kablowych przygotowane są dwa
niegwintowane otwory (Ø16 i łączony Ø16/Ø20).
Jeden z otworów jest fabrycznie wyposażony
w gumowy dławik kablowy, a drugi jest
przygotowany do otwarcia.
Uwaga:
Kable i dławiki kablowe nie mogą obniżać stopnia
ochrony IP siłownika i muszą zapewniać pełne
odciążenie złączy.
Dostarczany gumowy dławik kablowy spełnia stopień
ochrony IP, ale nie zapewnia pełnego odciążenia
zgodnie z dyrektywą niskonapięciową LVD.
Należy przestrzegać lokalnych przepisów i wyt ycznych.
2
VD.LE.K5.49 © Danfoss 05/2015
DEN-SMT/SI
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
Ustawienie zworki/
przełącznika DIP
Zworka
• U/I — wybór rodzaju sygnału wejściowego:
- Pozycja U: wybrane jest wejście napięciowe
- Pozycja I: wybrane jest wejście prądowe
Przełączniki DIP
• SW 1: nieużywany
• SW 2: wybór zakresu sygnału wejściowego
- Pozycja OFF: sygnał w zakresie 0–10 V (wejście
napięciowe) lub w zakresie 0–20 mA (wejście
prądowe)
- Pozycja ON: sygnał w zakresie 2–10 V (wejście
napięciowe) lub w zakresie 4–20 mA (wejście
prądowe)
• SW 3: wybór kierunku działania siłownika
zgodny (DIR) lub przeciwny (INV)
- Pozycja OFF: siłownik pracuje w kierunku
zgodnym (trzpień wysuwa się wraz ze
wzrostem napięcia)
- Pozycja ON: siłownik pracuje w kierunku
przeciwnym (trzpień wsuwa się wraz ze
wzrostem napięcia)
• SW 4: wybór prędkości — szybko (FAST)
lub wolno (SLOW)
- Pozycja OFF: prędkość siłownika wynosi 7,5 s/mm
- Pozycja ON: prędkość siłownika wynosi 15 s/mm
• SW 5: nieużywany
2 … 10 V
INV
SLOW
DIR
FAST
0 … 10 V
LOG
SMART
LIN
ACT
• SW 6: nieużywany
• SW 7: wybór liniowej (LIN) lub stałoprocentowej
(LOG) charakterystyki przepływu przez zawór
-
Pozycja OFF: liniowa charakterystyka przepływu
przez zawór zgodnie z sygnałem sterującym
- Pozycja ON: stałoprocentowa charakterystyka
przepływu przez zawór zgodnie z sygnałem
sterującym. Tę zależność można regulować
— patrz sekcja Regulacja stałoprocentowej
charakterystyki przepływu przez zawór
• SW 8: wybór funkcji inteligentnej
- Pozycja OFF: siłownik nie próbuje wykrywać
oscylacji w układzie
-
Pozycja ON: siłownik włącza specjalny algorytm
przeciwoscylacyjny patrz sekcja Algorytm
przeciwoscylacyjny
Regulacja stałoprocentowej charakterystyki
przepływu przez zawór
(przełącznik SW 7 w pozycji ON)
Siłownik jest wyposażony w specjalną funkcję
zmiany charakterystyki przepływu zaworu.
Przez obracanie potencjometru w prawo lub
w lewo można regulować charakterystykę
przepływu od liniowej do logarytmicznej lub
odwrotnie. Szczegółowe informacje można
znaleźć w instrukcji.
DEN-SMT/SI
VD.LE.K5.49 © Danfoss 05/2015
3
Czas (s)
Temperatura
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
Ustawienie zworki/
przełącznika DIP
(ciąg dalszy)
Algorytm przeciwoscylacyjny
(przełącznik SW 8 w pozycji ON)
Siłownik jest wyposażony w specjalny algorytm
przeciwoscylacyjny. Jeśli sygnał sterujący
Y w pewnym momencie zaczyna oscylować
(Rys. 1) obserwując przebieg sygnału w czasie
— algorytm zmniejsza wzmocnienie sygnału
wyjściowego zaworu. Siłownik zmienia
charakterystykę statyczną na charakterystykę
dynamiczną (Rys. 2) — zmiany sygnału skoku
Sygnał X (V) położenia zaworu
Funkcja wyłączona
Funkcja włączona

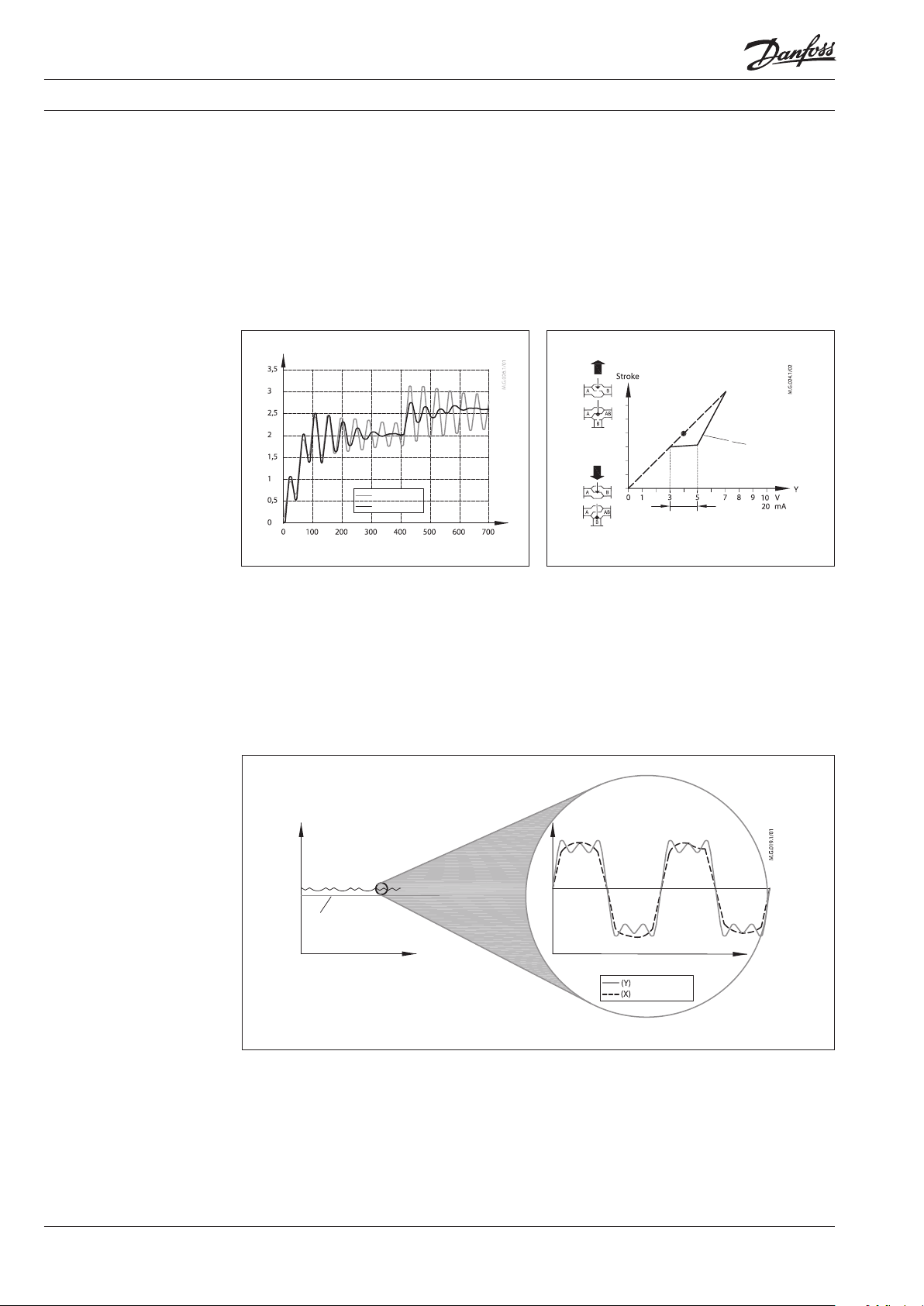

Rys. 1
iMCV — 2. generacja
Oscylacje harmoniczne charakteryzują się wysoką
częstotliwością i niską amplitudą wahającą się
wokół wartości własnej równowagi, a nie wokół
zadanej temperatury. Mogą występować nawet
przez 70% czasu regulacji, pomimo prawidłowego
uruchomienia systemu. Oscylacje harmoniczne
negatywnie wpływają na stabilność regulacji
oraz na żywotność zaworu i siłownika.
zaworu zmieniają nachylenie charakterystyki
(zmniejszenie wzmocnienia).
Gdy oscylacje sygnału sterującego zanikną,
sygnał wyjściowy zaworu powoli powraca
do charakterystyki statycznej.
charakterystyk a statyczna
Punkt A
obszar liniowy
Rys. 2
charakterystyk a
dynamiczna
Funkcja wyrównywania
Funkcja wyrównywania zastosowana w nowej
funkcji przeciwoscylacyjnej 2. generacji redukuje
oscylacje harmoniczne, dzięki czemu
temperatura pomieszczenia jest bliższa
temperaturze zadanej (pożądanej). Równiejsza
praca zaworu MCV zwiększa jego żywotność,
wydłuża okres eksploatacji siłownika, a także
pozwala zmniejszyć zużycie energii i koszty.
nastawa
nastawa
Czas (24 h)
4
VD.LE.K5.49 © Danfoss 05/2015
Temperatura
Czas (1h)
sygnał sterujący
sygnał zwrotny
DEN-SMT/SI
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
Uruchamianie
Sygnalizacja diodami LED/
tryby pracy siłownika
Po zakończeniu montażu mechanicznego
i elektrycznego należy ustawić zworkę
i przełączniki DIP, a następnie wykonać
następujące czynności kontrolne:
• Włącz zasilanie.
W tym momencie automatycznie uruchomi
się funkcja samodostrajania.
• Włącz odpowiedni sygnał sterujący
i sprawdź, czy:
- kierunek ruchu trzpienia zaworu jest
prawidłowy oraz
- siłownik steruje zaworem na całej
długości skoku.
Urządzenie jest teraz sprawdzone i gotowe do pracy.
RESETOWANIE/STAN GOTOWOŚCI
Funkcja automatycznego dostrajania do
skoku zaworu
Siłownik automatycznie dostosowuje skok do
pozycji krańcowych zaworu:
- po włączeniu zasilania po raz pierwszy lub
- po naciśnięciu przycisku STAND-BY/RESET
(Stan gotowości/resetowanie) na 5 sekund.
Testowanie pełnego skoku zaworu
Siłownik można ustawić w pozycji całkowicie
otwartej lub zamkniętej (w zależności od typu
zaworu), łącząc zacisk SN z zaciskiem 1 lub 3.

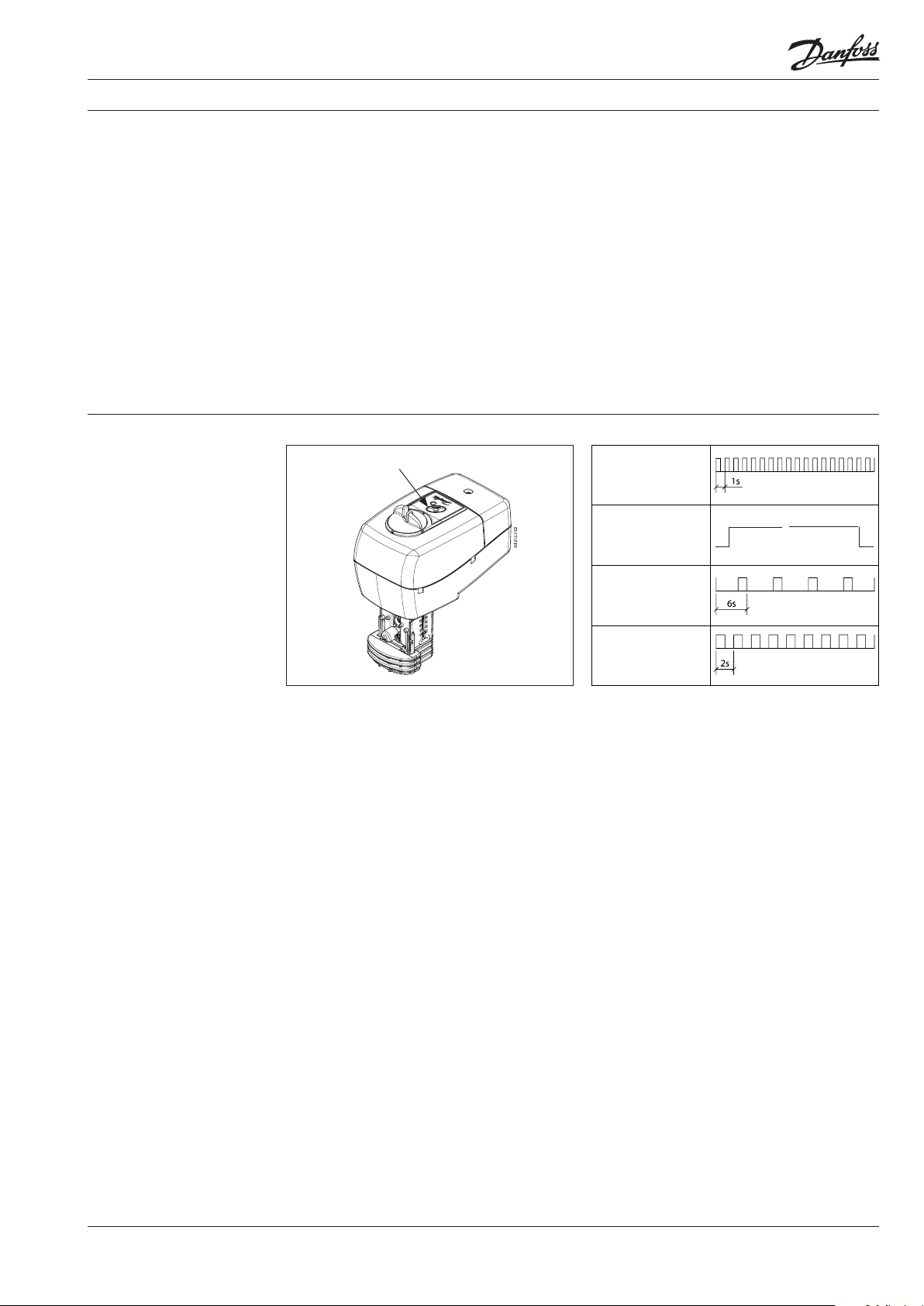

Wskaźnik diodowy
miga na zielono:
tryb samodostrajania
(co 1 sekundę)
Wskaźnik diodowy ś wieci
na zielono: TRYB
POZYCJONOWANIA
Wskaźnik diodowy
miga na zielono:
TRYB NORMALNY
(co 6 sekund)
Wskaźnik diodowy
miga na czerwono:
TRYB GOTOWOŚCI
(co 2 sekundy)
≈
Wskaźnik diodowy funkcji
Dwukolorowy (zielony/czerwony) wskaźnik
diodowy funkcji znajduje się na obudowie
siłownika. Sygnalizuje on tryby pracy.
Przycisk zewnętrzny
Siłownik jest wyposażony w zewnętrzny przycisk
STAND-BY/RESET (Stan gotowości/resetowanie)
znajdujący się obok wskaźnika LED. Naciskając ten
przycisk w odpowiedni sposób, można włączyć
różne tryby pracy:
• Tryb samodostrajania
Przytrzymanie przycisku STAND-BY/RESET
(Stan gotowości/resetowanie) przez 5 sekund
powoduje uruchomienie procedury
samodostrajania siłownika.
Podczas procedury kalibracji, która rozpoczyna
się wysunięciem trzpienia, dwukolorowy
wskaźnik diodowy miga na zielono co
1 sekundę. Po wykryciu maksymalnej siły
(w pozycji krańcowej zaworu) siłownik wsuwa
trzpień aż do ponownego wykrycia maksymalnej
siły (w drugiej pozycji krańcowej zaworu).
Siłownik przechodzi w normalny tryb i reaguje
na sygnał sterujący.
• TRYB POZYCJONOWANIA
Podczas pozycjonowania siłownika zgodnie
z sygnałem sterującym dwukolorowy wskaźnik
diodowy świeci na zielono.
• TRYB NORMALNY
Po zakończeniu pozycjonowania siłownika
wskaźnik LED miga na zielono co 6 sekund.
• TRYB GOTOWOŚCI
Wciśnięcie przycisku STAND-BY/RESET (Stan
gotowości/resetowanie) przełącza siłownik na
TRYB GOTOWOŚCI. Siłownik zachowuje ostatnią
pozycję i nie reaguje na żaden sygnał sterujący.
Tego trybu można użyć w celu ręcznej obsługi
podczas uruchamiania innych urządzeń lub
w celach serwisowych.
Dwukolorowy wskaźnik diodowy miga na
czerwono
co 2 sekundy.
Po ponownym naciśnięciu przycisku STAND-
BY/RESET (Stan gotowości/resetowanie)
siłownik przełącza się w tryb normalny.
DEN-SMT/SI
VD.LE.K5.49 © Danfoss 05/2015
5
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
Sterowanie ręczne
Podłączenia elektryczne
Wersja tylko n a 24 V AC/DC
Sterowanie ręczne odbywa się przy użyciu pokrętła
regulacyjnego na obudowie siłownika:
• Odłącz zasilanie lub naciśnij przycisk STANDBY/RESET (Stan gotowości/resetowanie).
• Wyreguluj położenie zaworu przy użyciu
pokrętła regulacyjnego (zwróć uwagę na
kierunek obrotu).
Gdy regulacja ręczna nie jest już wymagana:
• Przywróć zasilanie lub naciśnij ponownie
przycisk STAND-BY/RESET (Stan gotowości/
resetowanie).
Uwaga:
Po zastosowaniu ręcznego sterowania sygnał
wyjściowy (X) jest nieprawidłowy do momentu
osiągnięcia przez siłownik pozycji krańcowej.
SP 24 V AC/DC ............ zasilanie
SN 0V ............................. wspólne
Y 0(2)–10 V ................. sygnał wejściowy
0(4)–20 mA
zasilanie
na dół
do góry
X 0(2)–10 V ................. sygnał wyjściowy
1, 3 ominięcie sygnału wejściowego
(nie może być używany do sterowania
3-punktowego)
Długość przewodu
0–50m 0,75 mm
> 50m 1,5 mm
Zalecany przekrój przewodu
2
2
Złomowanie
6
Przed złomowaniem siłownik należy rozłożyć na
części i posortować na różne grupy materiałowe.
VD.LE.K5.49 © Danfoss 05/2015
DEN-SMT/SI
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435

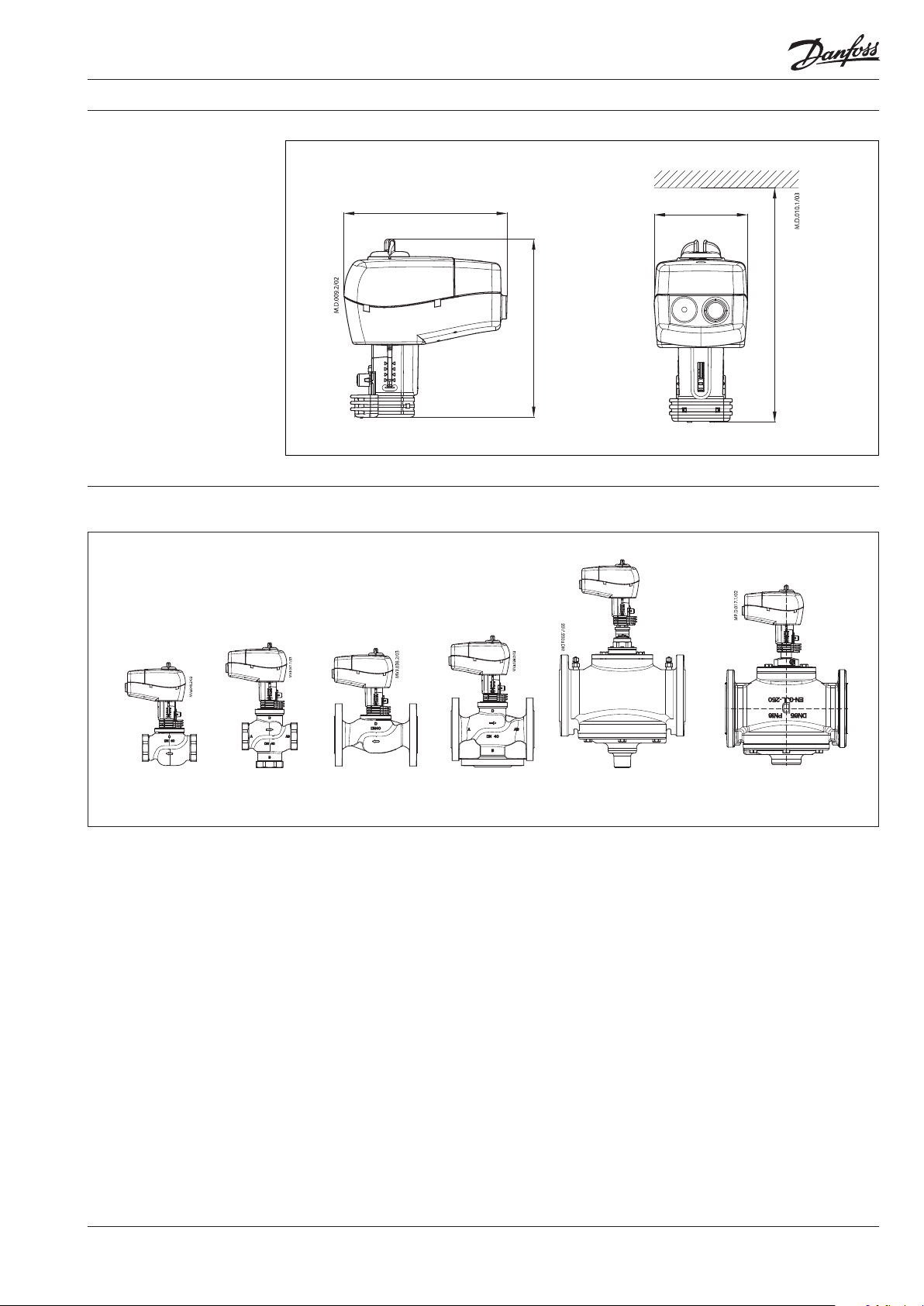

Wymiary
Kombinacje zawór + siłownik
147
82,5
159, 5
min . 180
AME 435 + AME 435 + AME 435 + AME 435 + AME 435 + AME 435 +
VRB 2, VRG 2 VRB 3, VRG 3 VF 2, VL 2 VF 3, VL 3 AB- QM (DN 40-100) AHQM (DN 40-100)
DEN-SMT/SI
VD.LE.K5.49 © Danfoss 05/2015
7
Arkusz informacyjny Siłownik sterowany sygnałem analogowym AME 435
8
VD.LE.K5.49
Produce d by Danfoss A/S © 05/2015
Loading...
