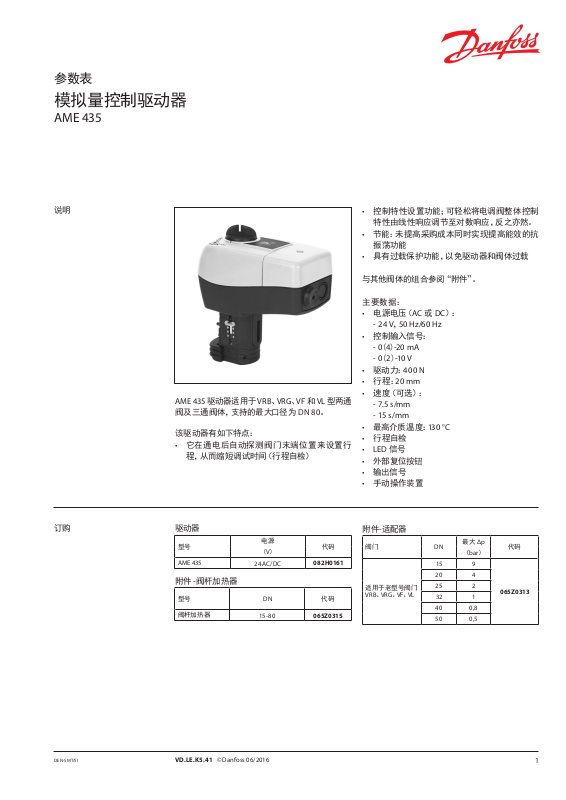

参数表
模拟量控制驱动器
AME 435
说明
AME 435 驱动器适用于 VRB、VRG、VF 和 VL 型两通
阀及三通阀体，支持的最大口径为 DN 80。
该驱动器有如下特点：
• 它在通电后自动探测阀门末端位置来设置行
程，从而缩短调试时间（行程自检）
• 控制特性设置功能；可轻松将电调阀整体控制
特性由线性响应调节至对数响应，反之亦然。
• 节能：未提高采购成本同时实现提高能效的抗
振荡功能
• 具有过载保护功能，以免驱动器和阀体过载
与其他阀体的组合参阅“附件”。
主要数据：
• 电 源 电 压（ AC 或 DC）：
- 24 V，50 Hz/60 Hz
• 控制 输入信号：
- 0(4)-20 mA
- 0(2)-10 V
• 驱动力：400 N
• 行程：20 mm
• 速 度（ 可 选 ）：
- 7.5 s/mm
- 15 s/mm
• 最高 介质 温 度：130 ° C
• 行程自检
• LED 信号
• 外部复位按钮
• 输出信号
• 手动操作装置
订购
DEN-SMT/SI
驱动器
型号
AME 435
电源
（V）
24 AC/DC
附件 -阀杆加热器
型号
阀杆加热 器
VD.LE.K5.41 © Danfoss 06/2016
15- 80 065Z0315
DN
代码
08 2H 0161
代码
附件-适配器
阀门
适用于老型号阀门
VRB、VRG、VF、VL
最大 p
DN
（bar）
15 9
20 4
25 2
32 1
40 0,8
50 0,5
代码
065Z0313
1
参数表 模拟量控制驱动器 AME 435
技术参数
安装
电源
功耗
频率
控制输入 Y
输出信号 X V 0-10（2-10）；RL = 650 （最大 负载）
驱动力
最大行程
速度
最高介质温 度
环境温度
储存和运输温度
防护等级
防护等级
重量
- 标准认证标识
V 24 AC/DC；± 10%
VA 4.5
Hz 50/60
V 0-10（2-10）；Ri = 95 k
mA 0-20（4-20）；Ri = 500
N 400
mm 20
s/mm 7.5 或 15
130
°C
0 … 55
–40 … 70
II
IP 54
kg 0.45
低 电 压 指 令（ LV D）2006/95/EC： EN 6 0730 -1, EN 6073 0-2-14
电磁兼容指 令 2004/108/EC： EN 61000-6-2, EN 61000-6-3
机械安装
无需工具即可将驱动器安装到阀门上。驱动器应
水平或竖直朝上地安装于阀体上。禁止竖直朝下
地安装。
切勿在易燃易爆环境、环境温度低于 0 °C 或 高 于
55 °C 时进行安装使用。切勿在有蒸汽、喷水或滴
水场合内安装。
注意：
在驱动器安装完毕后，其朝向可围绕阀杆作 360°
的调整，实现现场安装的最合理朝向。
电气连 接
打开接线盒保护盖，可进行电气连接。提供两个不
带 螺 纹 的 电 缆 穿 线 孔（ Ø16 和双规格 Ø16/Ø20），
以便使用电缆护口。出厂时一个预留孔配置橡胶电
缆 护 口 ，另 一 个 为 预 留 口 。
注意：
为了保证 驱动 器 的 IP 防 护 等 级 ，应 当 选 用 合 理 的
电缆和电缆封套，必须确保证接线端子不承受任
何应力。
自带的橡胶电缆护口能够保证驱动器的 IP 防护等
级，但其未按照低电压指令确保电缆接头不承受
任何应力。
请遵守当地的相关法律规范。
③
①
②
⑤
④
2
VD.LE.K5.41 © Danfoss 06/2016
DEN-SMT/SI
参数表 模拟量控制驱动器 AME 435
跳线/DIP 开关设定
跳线
• U/I - 输入信号类型 跳 线
- U 位 置 ；为 电 压 输 入
- I 位 置 ；为 电 流 输 入
DIP 开关
• SW 1：未 使 用
• SW 2：输 入 信 号 范 围 选 择 器
- OFF 位 置 ；输 入 信 号 范 围 为 0-10 V（电压输
入 ）或 者 0-20 mA（电 流 输 入）
- ON 位 置 ；输 入 信 号 范 围 为 2-10 V（电 压输
入 ）或 者 4-20 mA（电 流 输 入）
• SW 3：正向或反向作用选择器
- OFF 位置；驱动器进入正向运行模式（电压增
大 时 ，驱 动 杆 逐 渐 伸 出 ）
- ON 位置；驱动器进入反向运行模式（电压增
大 时 ，驱 动 杆 逐 渐 缩 回 ）
• SW 4：快 /慢（ Fast/Slow） - 速度选择器
- OFF 位置；驱动速度为 7.5 s/mm
- ON 位置；驱动速度为 15 s/mm
2 … 10 V
INV
慢
LOG
智能
快
DIR
0 … 10 V
LIN
运行
• SW 7：线性阀门流量或等比阀门流量选择
- OFF 位置；驱动器根据控制信号作出线性响
应
- ON 位置；驱动器根据控制信号作出等比响
应 。此 对 应 关 系 可 以 调 节 - 请参阅等比阀门流
量调节部分
• SW 8：智 能 功 能 选 择
- OFF 位置；驱动器不会探测系统中的振荡
- ON 位置；驱动器将启动特殊的防振荡运算功
能– 请参阅防振荡运算版块
• SW 5：未 使 用
• SW 6：未 使 用
等百分比控制 特性设置
（SW 7 处于 ON 位置）
驱动器拥有专门的阀门控制特性调节功能。驱动
器可通过顺时针（CW）或 逆 时 针（ CCW）转 动 电 位
计轻松从线性响应调节至对数响应，反之亦然。如
需了解详 情 请参阅说 明。
DEN-SMT/SI
VD.LE.K5.41 © Danfoss 06/2016
3
ᰬ䰪
参数表 模拟量控制驱动器 AME 435
跳线/DIP 开关设定
（续）
抗振荡运算
（SW 8 开关处于 ON 位置）
驱动器启用专门的抗振荡运算。如果某点的控制
信号 Y 出 现 振 荡（ 图 1） 振荡少许周期后，则运
算开始并降低输出到阀体的振幅。将原来驱动器
的静态特性改变为动态特性（图 2） - 特定阀位反
馈区域变为全新斜率（减少振动幅度）。
阀门位置 X 信 号（ V）
ࣕ㜳 OFF
ࣕ㜳 ON
图 1
iMCV 第二代
谐波振荡是一种高频低幅振荡，其振幅围绕平均
值变化而非设定值温度。即使在系统调试正常情
况下，它们也可能达到控制时间的 70%。谐 波 振
荡会对阀门和驱动器的使用寿命和控制稳定性造
成负面影响。
控制信号停止振荡后，输出到阀门的信号缓慢恢
复为原有静态特性。
行程
静态特性
A 点
线性区域
动态特性
图 2
谐波过滤功能
在全新的第二代抗振荡功能中采用的谐波过滤功
能可以减少谐波振荡；因此室内温度更接近设定
值温度（需求温度）。 电调阀更顺畅地运行能够
延长阀门和驱动器的使用寿命、降低能耗以及降
低总体成本。
䇴ᇐٲ
ᓜ
䇴ᇐٲ
ᰬ䰪δ24ቅᰬε ᰬ䰪δ1ቅᰬε
ᓜ
ؗ
侾ؗ
4
VD.LE.K5.41 © Danfoss 06/2016
DEN-SMT/SI
参数表 模拟量控制驱动器 AME 435
调试
LED 信号/驱动器运行模式
完成机械和电气安装，设定跳线和 DIP 开 关 ，并 进
行必 需 的 检 查与测 试 后：
• 接通电源
注意，驱动器此时将立即执行行程自检功能。
• 接入正确的控制信号，检查：
- 阀 杆 动 作 方 向 是 否 与 控 制 需 求 相 符 ，以 及
- 驱动器能够驱动阀体完成整个行程控制
该设备调试完毕。
复位/待机
阀门行程自检功能
驱动器自动根据阀门末端位置调整其行程：
- 首次接通电源时自动运行
- 按 住“ 待 机 /复 位 ”按 钮 5 秒 钟后即开始自检
测试整个阀门行程长度
将 SN 连接到接线端 1 或 3，可使驱动器驱动阀体
到全开或全关位置（取决于阀门型号）。
绿色 LED 闪烁：
行 程 自 检 模 式（ 周 期
为1 秒）
绿色 LED 常亮：
定位模式
绿色 LED 闪烁：
标准模式
（周期为 6 秒）
≈
LED 指示器
双 色（ 绿 /红）LED 指 示 器 位 于 驱 动 器 顶 部 。它 用 来
显示运行状态。
外部按钮
驱动器的外部待机/复位按 钮位于驱动器顶部 LED
指示器旁边。通过不同方式按下此按钮，将启动不
同的运行模式：
• 行程自检模式
按住待机/复位按钮5秒 钟 ，驱 动 器 将 开 始 行 程
自检：
伸出阀杆开始校准程序，双色 LED 将每隔1秒
闪烁绿色。检测到最大扭矩时（处于阀门末端
位置），驱动器将缩回阀杆，直到再次检测到最
大 扭 矩（ 阀 门 的 另 一 个 末 端 位 置 ）。驱 动 器 将
进入标准模式并按照接入的控制信号动作。
红色 LED 闪烁： 待机模
式（ 周 期 为 2 秒 ）
• 定位模式
双色 LED 根据 控 制信号在驱动器定位过程中为
绿色长亮显示
• 标准模式
驱动器定位 完成后 LED 将 绿 色 闪 烁 ，每 6 秒一
周期。
• 待机模式
按待机/复位按钮一秒，将驱动器切换至待机模
式。驱动器在此模式将保持其原来位置，不会
对控制信号作出响应。在进行其他设备的调试
或者维修时，进入该模式可用于手动操作。
双色 LED 每隔两秒闪烁红色。
再按待机/复位按钮一次驱动器将切换至标准
模式。
DEN-SMT/SI
VD.LE.K5.41 © Danfoss 06/2016
5
参数表 模拟量控制驱动器 AME 435
手动操作
接线
仅限 24 V AC/DC
通过驱动器外壳上的手动旋钮，可以进行手动操
作：
• 断开电源或按待机/复位按钮
• 使用控制旋钮调节阀门位置（观察旋转方向）
如果不需要手动操作：
• 恢复电源或再按待机/复位 按 钮一次
说明：
如果已进行手动操作，重新投入自控前必须进行
行程自检
SP 24 V AC/DC ............ 电源
SN 0 V ............................. 零线
Y 0(2)-10 V .................. 输入信号
0(4)-20 mA
电源
向下
向上
X 0(2)-10 V .................. 反馈信号
1, 3 强制输入信号
（不可用于三点控制）
接线长度
0-50 m 0,75 mm
> 50 m 1,5 mm
建议线径
2
2
弃置之前，必须将驱动器拆解，并将元件分类。废弃处理
6
VD.LE.K5.41 © Danfoss 06/2016
DEN-SMT/SI
参数表 模拟量控制驱动器 AME 435
尺寸
驱动器 - 阀门组合
147
82,5
159,5
最低 180
AME 435 + AME 435 + AME 435 + AME 435 + AME 435 + AME 435 +
VRB 2、VRG 2 VRB 3、VRG 3 VF 2、VL 2 VF 3、VL 3 AB-QM（DN 40-100） AHQM（DN 40 -10 0）
DEN-SMT/SI
VD.LE.K5.41 © Danfoss 06/2016
7
参数表 模拟量控制驱动器 AME 435
8
VD.LE.K5.41
Produce d by Danfoss A/S © 06/ 2016
