Tehnički podaci
Pogon za modulacijsku regulaciju
AME 435
Opis
Pogon AME 435 upotrebljava se s dvoputim
i troputim ventilima tipa VRB, VRG, VF i VL
promjera do DN 80.
Pogon ima neka posebna obilježja:
• automatski prilagođava hod krajnjim
položajima ventila, što skraćuje vrijeme
puštanja
u rad (samohod).
• podešavanje protoka ventila; protok se
može promjenjivo podesiti od linearnog
na logaritamski i obrnuto.
• funkcija zaštite od oscilacija štedi energiju,
smanjuje troškove i poboljšava energetsku
učinkovitost
• napredna konstrukcija sadržava funkciju
isključenja prema opterećenju kako se
pogoni i ventili ne bi izložili preopterećenju.
Kombinacije s drugim ventilima nalaze se u opisu
dodatne opreme.
Osnovni podaci:
• Nazivni napon (AC ili DC):
- 24 V, 50 Hz/60 Hz
• Regulacijski ulazni signal:
- 0(4)-20 mA
- 0(2)-10 V
• Sila: 400 N
• Hod: 20 mm
• Brzina (po izboru):
- 7,5 s/mm
- 15 s/mm
• Maks. temperatura medija: 130 °C
• Samohod
• LED signalizacija
• Vanjska tipka RESET
• Izlazni signal
• Ručno upravljanje
Naručivanje Dodatna oprema-Adapter
DEN-SMT/SI
Pogon
Tip
AME 435
Napajanje
(V)
24 AC/DC
Kod ni br.
082H0161
Dodatna oprema-Grijač osovine
Tip DN Kod ni br.
Grijač osovine 15 -80 065Z0 315
VD.LE.K5.37 © Danfoss 05/2015
Vent ili DN
15 9
20 4
Za stare ventile
VRB, VRG, VF, VL
25 2
32 1
40 0,8
50 0,5
maks. Δp
(bar)
Kod ni br.
06 5Z0313
1
Tehnički podaci Pogon za modulacijsku regulaciju AME 435
Tehnički podaci
Napajanje V 24 AC/DC; ±10%
Potrošnja energije VA 4,5
Frekvencija Hz 50/60
Regulacijski ulaz Y
Izlazni signal X V 0-10 (2-10); RL = 650 (maksimalno opterećenje)
Sila zatvaranja N 400
Maks. hod mm 20
Brzina s/mm 7,5 ili 15
Maks. temperatura medija
Radna temperatura 0 … 55
Temperatura skladištenja i prijevoza -40 … 70
Razred zaštite II
Stupanj zaštite IP 54
Masa kg 0,45
- oznaka prema normama
Ugradnja Mehanička
Za ugradnju pogona na ventil nije potreban alat.
Ventil se može ugraditi u vodoravnom položaju ili
uspravno. Nije dopuštena ugradnja prema dolje.
Pogon se ne smije ugraditi u eksplozivnoj atmosferi
na okolnoj temperaturi nižoj od 0°C ili višoj od 55°C.
Ne smije se izlagati mlazovima pare. mlazovima
vode ili kapanju tekućina.
Napomena:
Pogon se može okrenuti do 360° u odnosu na
osovinu ventila otpuštanjem učvršćenja. Nakon
zamjene pogona zategnite učvršćenje.
V 0-10 (2-10); Ri = 95 k
mA 0-20 (4-20); Ri = 500
130
°C
Direktiva o niskom naponu 2006/95/EZ: EN 60730 -1, EN 60730-2-14
Direktiva EMC 2004/108/EZ: EN 61000-6-2, EN 61000-6-3
,
③
①
②
⑤
④
Električna ugradnja
Električni priključci dostupni su nakon skidanja
poklopca pogona. Za kabelske vijčane spojeve
pripremljena su dva vijčana spoja bez navoja
(Ø16 i kombinirano Ø16/Ø20). Tvornički je jedan
vijčani spoj opremljen gumenom čahurom, a drugi
je pripremljen za otvaranje.
Napomena:
Korišteni kabel i žice kabela ne smiju umanjiti IP
vrijednost pogona te moraju potpuno ukloniti
opterećenje s priključaka.
Tvornički isporučen gumeni vijčani spoj ne umanjuje
IP vrijednost, ali ne omogućava potpuno rasterećenje
prema Direktivi o niskom naponu.
Također se pridržavajte važećih zakona i propisa.
2
VD.LE.K5.37 © Danfoss 05/2015
DEN-SMT/SI
Tehnički podaci Pogon za modulacijsku regulaciju AME 435
Podešenje premosnika /
mikroprekidača
Premosnik
• U/I - Birač vrste ulaznog signala
- Položaj U; odabran je naponski ulaz
- Položaj I; odabran je strujni ulaz
Mikroprekidači
• SW 1: Ne upotrebljava se
• SW 2: Birač raspona ulaznog signala
- Položaj OFF; ulazni signal u rasponu je 0-10 V
(naponski ulaz) ili 0-20 mA (strujni ulaz)
- Položaj ON; ulazni signal u rasponu je 2-10 V
(naponski ulaz) ili 4-20 mA (strujni ulaz)
• SW 3: Birač direktnog ili inverznog djelovanja
- Položaj OFF; pogon je u načinu direktnog
djelovanja (osovina se izvlači s porastom
napona)
- Položaj ON; pogon je u načinu inverznog
djelovanja (osovina se uvlači s porastom
napona)
• SW 4: Birač brze/spore brzine
- Položaj OFF; brzina pogona iznosi 7,5 s/mm
- Položaj ON; brzina pogona iznosi 15 s/mm
• SW 5: Ne upotrebljava se
• SW 6: Ne upotrebljava se
2 … 10 V
INV
SLOW
DIR
FAST
0 … 10 V
LOG
SMART
LIN
ACT
• SW 7: Birač linearnog protoka ili protoka
jednakog postotka kroz ventil
- Položaj OFF; položaj ventila je linearan
u odnosu na regulacijski signal
- Položaj ON; položaj ventila je jednakog
postotka u odnosu na regulacijski signal.
Taj odnos je prilagodljiv - vidi odjeljak
Podešavanje protoka ventila jednakog
postotka.
• SW 8: Inteligentan birač funkcija
- Položaj OFF; pogon ne pokušava detektirati
oscilacije u sustavu
- Položaj ON; pogon omogućava poseban
algoritam oscilacija vidi odjeljak Algoritam
protiv oscilacija
Podešavanje protoka ventila jednakog postotka
(SW 7 u položaju ON)
Pogon ima posebnu funkciju podešavanja protoka
ventila. Protok se može promjenjivo podesiti od
linearnog na logaritamski ili obrnuto okretanjem
potenciometra nadesno ili nalijevo. Za pojedinosti
vidi upute.
DEN-SMT/SI
VD.LE.K5.37 © Danfoss 05/2015
3
vrijeme (s)
Tehnički podaci Pogon za modulacijsku regulaciju AME 435
Podešenje premosnika /
mikroprekidača
(nastavak)

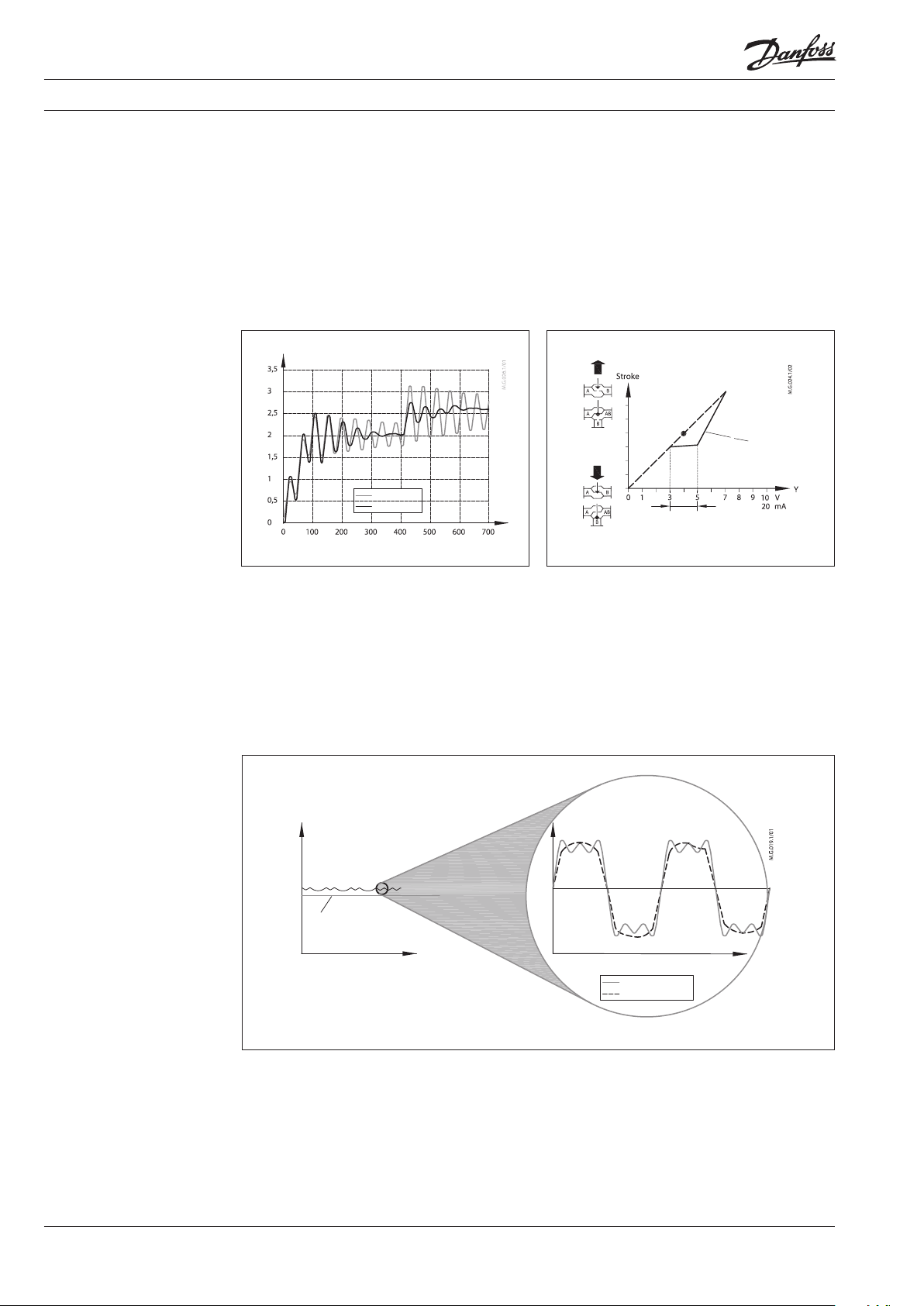

Algoritam protiv oscilacija
(SW 8 u položaju ON)
Pogon ima poseban algoritam protiv oscilacija.
Ako regulacijski signal Y u nekom trenutku počne
oscilirati (slika 1) gledano iz vremenske perspektive
algoritam će početi smanjivati pojačanje izlaza
ventila. Umjesto statičke karakteristike pogon
se mijenja na dinamičku karakteristiku (slika 2) područje izlaznog hoda mijenja se na novi nagib
krivulje (smanjenje pojačanja).
Položaj ventila signala X (V)
Funkcija isklj
Funkcija uklj
Slika 1
iMCV 2. generacije
Harmonijske oscilacije visokofrekvencijske su
oscilacije s niskom amplitudom koje variraju
oko ravnotežne vrijednosti, a ne oko zadane
temperature. Mogu se pojaviti u do 70% vremena
regulacije, čak i ako se sustav ispravno stavi u
pogon. Harmonijske oscilacije negativno utječu
na stabilnost regulacije te na vijek trajanja ventila
i pogona.
Ako regulacijski signal prestane oscilirati, izlaz
ventila polako će se vratiti na statičku karakteristiku
,
statička karakteristika
Toč ka A
linearno područje
Slika 2
dinamička
karakteristika
Funkcija izglađivanja
Funkcija izglađivanja u novoj 2. generaciji funkcije
zaštite od oscilacija smanjuje harmonijske oscilacije
zato je sobna temperatura bliža zadanoj (željenoj)
temperaturi. Nježniji rad MCV-a povećava radni
vijek ventila i pogona te štedi energiju i općenito
smanjuje troškove.
.
;
zadano
zadano
temperatura
vrijeme (24sata)
4
VD.LE.K5.37 © Danfoss 05/2015
temperatura
vrijeme (1sata)
(Y) regulacijski signal
(X) feedback signal
DEN-SMT/SI
Tehnički podaci Pogon za modulacijsku regulaciju AME 435

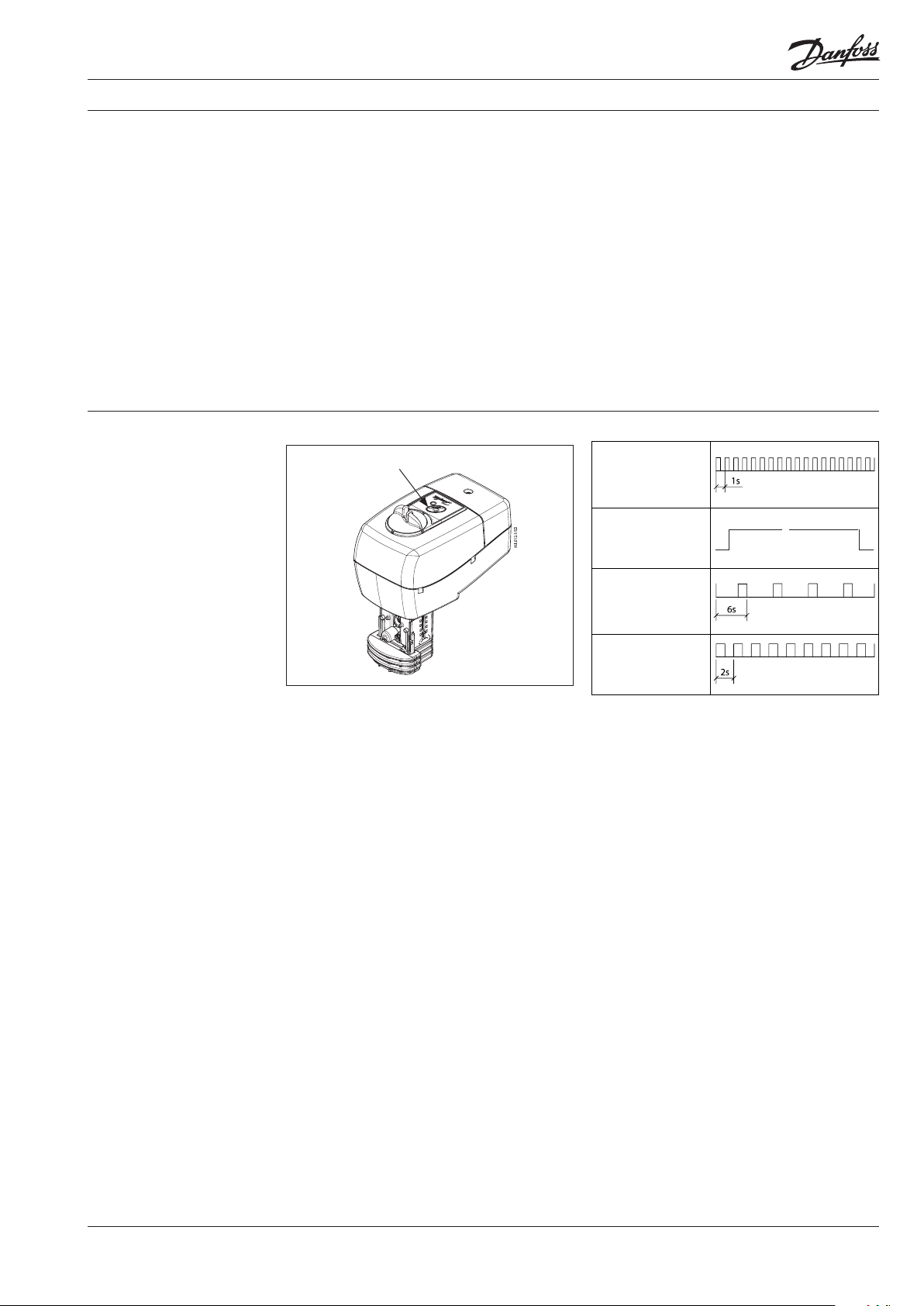

Stavljanje u pogon
LED signalizacija /
načini rada pogona
Dovršite mehaničku i električnu ugradnju,
postavite premosnik i mikroprekidače, a
zatim obavite potrebne provjere i ispitivanja:
• Uključite napajanje
Imajte u vidu da će pogon obaviti funkciju
automatskog podešavanja hoda.
• Uključite odgovarajući regulacijski signal
i provjerite:
- je li smjer osovine ventila ispravan
za odgovarajuću primjenu i
- pokreće li pogon osovinu duž cijele
duljine hoda.
Uređaj je time pušten u rad.
RE SET/ STAN D- BY
Funkcija automatskog podešavanja hoda
Pogon automatski prilagođava hod krajnjim
položajima ventila:
- kada se napajanje prvi put uključi ili
- naknadno pritiskom tipke STAND-BY/
RESET na 5 sekundi.
Ispitivanje duljine hoda ventila
Pogon se može pomaknuti u potpuno otvoreni ili
zatvoreni položaj (ovisno o tipu ventila) spajanjem
SN na kotnakte 1 ili 3.
Treperava zelena
žaruljica: Način
podešavanja hoda
(perioda je svake
sekunde)
Svijetli zelena
žaruljica: NAČIN
POZICIONIRANJA
Treperava zelena
žaruljica:
NORMALNI NAČIN RADA
(perioda je svakih 6
sekundi)
Treperava crvena
žaruljica: STANJE
PRIPRAVNOSTI (perioda
je svake dvije sekunde)
≈
LED indikator funkcije
Dvobojni (zeleno-crveni) LED indikator funkcije
nalazi se na poklopcu pogona. Pokazuje način rada
Vanjska tipka
Pogon ima vanjsku tipku STAND-BY/RESET koja
se nalazi pored LED indikatora. Pritiskom te tipke
na razne načine pokreću se razni načini rada:
• Način samohoda
Pritiskom tipke STAND-BY/RESET na 5sekundi
pogon započinje postupak samohoda:
Dvobojni LED treperi u intervalima od 1 sekunde
tijekom kalibracije, koja počinje izvlačenjem
osovine. Kad se detektira maksimalna sila
(u krajnjem položaju ventila), pogon zatim
uvlači osovinu dok se ponovno ne detektira
maksimalna sila (u drugom krajnjem položaju
ventila). Pogon će zatim prijeći u normalni
način rada i reagirati na regulacijski signal.
• NAČIN POZICIONIRANJA
Dvobojni LED je zelen i svijetli tijekom
pozicioniranja pogona prema regulacijskom
.
signalu.
• NORMALNI NAČIN RADA
Nakon završetka pozicioniranja pogona
LED treperi zeleno svakih 6 sekundi.
• STANJE PRIPRAVNOSTI
Pritiskom tipke STAND-BY/RESET pogon prelazi
u STANJE PRIPRAVNOSTI. U tom načinu rada
pogon ostaje u zatečenom položaju i ne reagira
na regulacijski signal. Taj način rada može se
upotrijebiti za ručno upravljanje tijekom puštanja
u rad drugih uređaja ili radi servisiranja.
Dvobojni LED treperi crveno u intervalima
od 2 sekunde.
Nakon ponovnog pritiska tipke STAND-BY/
RESET pogon prelazi u normalni način rada.
DEN-SMT/SI
VD.LE.K5.37 © Danfoss 05/2015
5
Tehnički podaci Pogon za modulacijsku regulaciju AME 435
Ručno premošćivanje Ručno premošćivanje obavlja se regulacijskom
tipkom na kućištu pogona:
• Isključite napajanje ili pritisnite tipku
STAND-BY/RESET.
• Prilagodite položaj ventila regulacijskom
tipkom (pazite na smjer vrtnje).
Ako ručno premošćivanje nije potrebno:
• Uspostavite napajanje ili ponovno
pritisnite tipku STAND-BY/RESET.
Napomena:
Nakon upotrebe ručnog premošćivanja izlazni
signal (X) neće biti ispravan dok pogon ne dospije
u krajnji položaj.
Ožičenje
Samo 24 V AC/DC
SP 24 V AC/DC ............ Napajanje
SN 0 V ............................. Nula
Y 0(2) -10 V ................... Ulazni signal
0(4)-20 mA
napajanje
dolje
gore
X 0(2)-10 V ................... Izlazni signal
1, 3 Premošćivanje ulaznog signala
(ne može se upotrijebiti za trotočkovnu
regulaciju)
Duljina kabela
0-50 m 0,75 mm
> 50 m 1,5 mm
Preporučeni poprečni
presjek kabela
2
2
Odlaganje u otpad
6
Prije odlaganja u otpad pogon se mora
demontirati, a elementi razvrstati po raznim
skupinama materijala.
VD.LE.K5.37 © Danfoss 05/2015
DEN-SMT/SI
Tehnički podaci Pogon za modulacijsku regulaciju AME 435

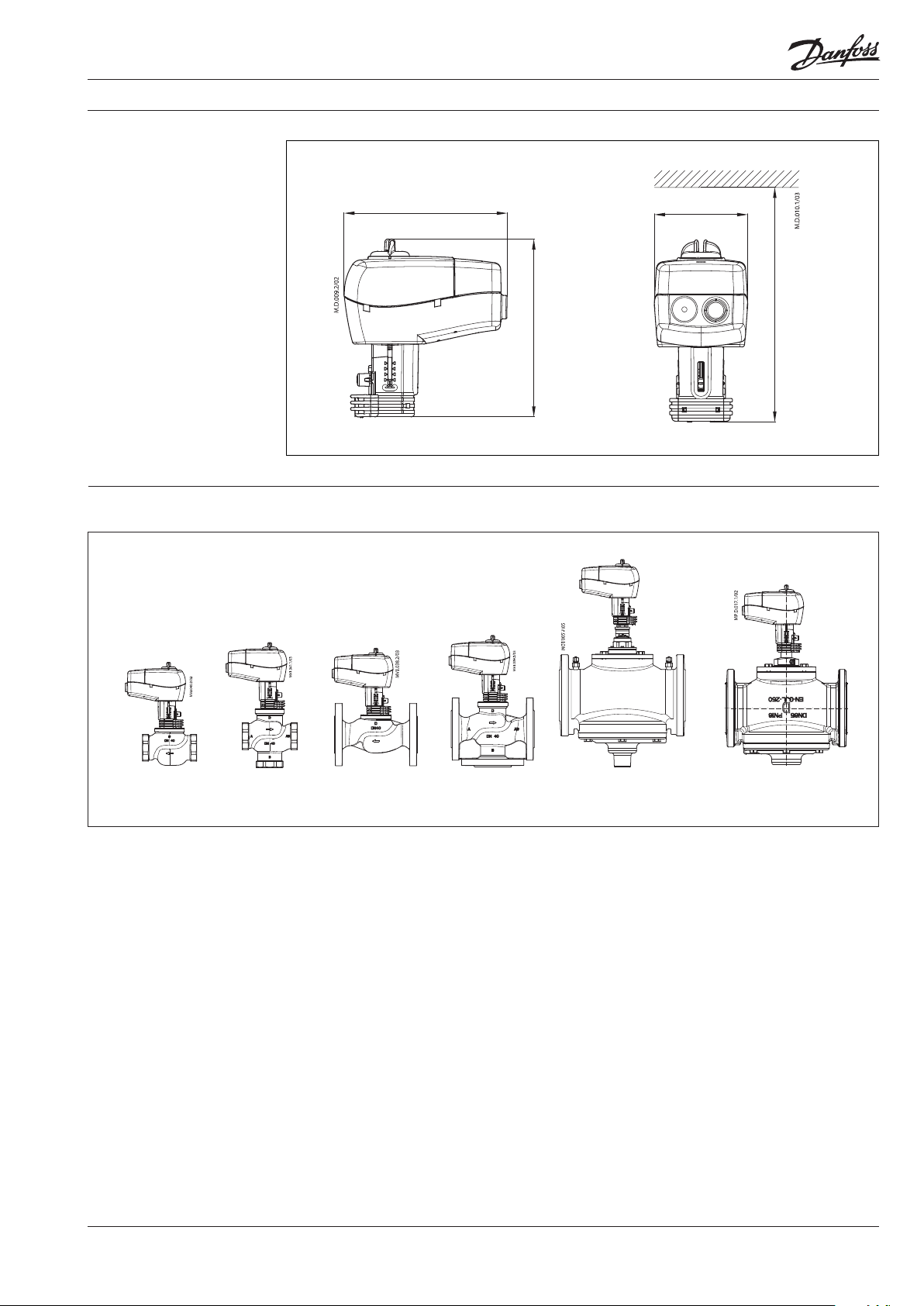

Dimenzije
Kombinacije pogona i ventila
147
82,5
159, 5
min . 180
AME 435 + AME 435 + AME 435 + AME 435 + AME 435 + AME 435 +
VRB 2, VRG 2 VRB 3, VRG 3 VF 2, VL 2 VF 3, VL 3 AB-QM (DN 40-100) AHQM (DN 40-100)
DEN-SMT/SI
VD.LE.K5.37 © Danfoss 05/2015
7
Tehnički podaci Pogon za modulacijsku regulaciju AME 435
8
VD.LE.K5.37
Produce d by Danfoss A/S © 05/2015
Loading...
