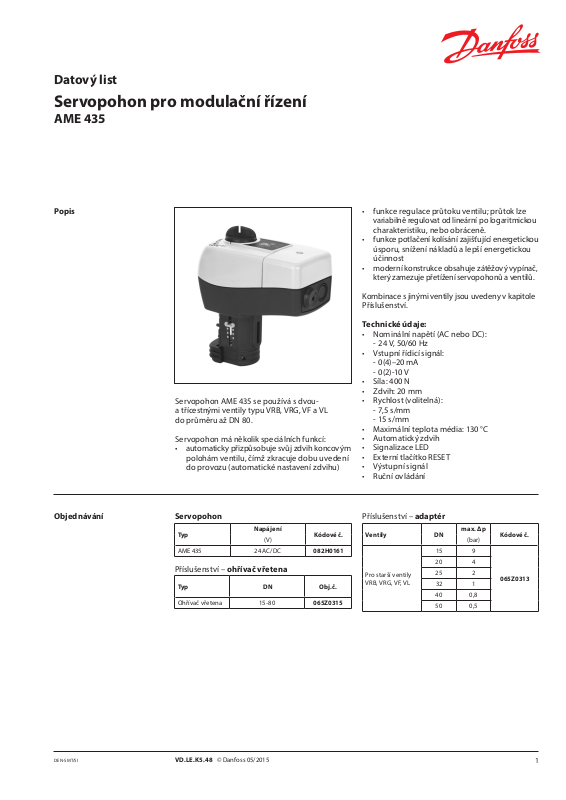

Datový list
Servopohon pro modulační řízení
AME 435
Popis
Servopohon AME 435 se používá s dvou-
a třícestnými ventily typu VRB, VRG, VF a VL
do průměru až DN 80.
Servopohon má několik speciálních funkcí:
• automaticky přizpůsobuje svůj zdvih koncovým
polohám ventilu, čímž zkracuje dobu uvedení
do provozu (automatické nastavení zdvihu)
• funkce regulace průtoku ventilu; průtok lze
variabilně regulovat od lineární po logaritmickou
charakteristiku, nebo obráceně.
• funkce potlačení kolísání zajišťující energetickou
úsporu, snížení nákladů a lepší energetickou
účinnost
•
moderní konstrukce obsahuje zátěžový vypínač,
který zamezuje přetížení servopohonů a ventilů.
Kombinace s jinými ventily jsou uvedeny v kapitole
Příslušenství.
Technické údaje:
• Nominální napětí (AC nebo DC):
- 24 V, 50/60 Hz
• Vstupní řídicí signál:
- 0(4)–20 mA
- 0(2)-10 V
• Síla: 400 N
• Zdvih: 20 mm
• Rychlost (volitelná):
- 7,5 s/mm
- 15 s/mm
• Maximální teplota média: 130 °C
• Automatický zdvih
• Signalizace LED
• Externí tlačítko RESET
• Výstupní signál
• Ruční ovládání
Objednávání
DEN-SMT/SI
Servopohon
Typ
AME 435
Napájení
(V)
24 AC/DC
Kódové č.
082H0161
Příslušenství – ohřívač vřetena
Typ DN Obj.č.
Ohřívač vřetena 15- 80 065Z0 315
VD.LE.K5.48 © Danfoss 05/2015
Příslušenství – adaptér
Ventily DN
15 9
20 4
Pro starší ventily
VRB, VRG, VF, VL
25 2
32 1
40 0,8
50 0,5
max. Δp
(bar)
Kódové č.
06 5Z0313
1
Datový list Servopohon pro modulační řízení AME 435
Technická data
Napájení V 24 AC/DC; ±10 %
Spotřeba energie VA 4,5
Frekvence Hz 50/60
Řídicí vstup Y
Výstupní signál X V 0–10 (2–10) RL = 650 (maximální z atížení)
Uzavírací síla N 400
Maximální zdvih mm 20
Rychlost s/mm 7,5 nebo 15
Max. teplota média
Teplota okolí 0 až 55
Skladovací a přepravní teplota -40 až 70
Třída ochrany II
Stupeň krytí IP 54
Hmotnost kg 0,45
– označení v souladu s normami
Instalace Mechanická instalace
K montáži servopohonu na ventil nejsou zapotřebí
žádné nástroje. Instalace ventilu se servopohonem
je povolena ve vodorovné poloze nebo ve směru
nahoru. Instalace ve směru dolů není povolena.
Servopohon se nesmí instalovat ve výbušném
prostředí ani při okolní teplotě nižší než 0 °C
nebo vyšší než 55 °C. Nesmí být vystaven
působení proudů páry, proudů vody nebo
kapající kapaliny.
Poznámka:
Servopohonem lze uvolněním upevňovacího prvku
otáčet o 360 stupňů vůči tělesu ventilu. Po umístění
servopohonu do požadované polohy utáhněte
upevňovací prvek.
V 0–10 (2–10); Ri = 95 k
mA 0–20 (4–20); Ri = 500
130
°C
Směrnice o nízkém napětí (LVD) 2006/95/ES: EN 60730-1, EN 60730-2-14
směrnice 2004/108/ES o elektromagnetické kompatibilitě: EN 61000-6 -2,
EN 61000-6-3
①
③
②
⑤
④
Elektrická instalace
Prvky elektroinstalace se nacházejí pod krytem
servopohonu. Dva kabelové vstupy bez závitu
(Ø16 a kombinovaný Ø16/20) jsou připraveny pro
kabelová hrdla. Z výroby je jeden vstup osazen
pryžovým kabelovým hrdlem a druhý vstup je
připraven k otevření.
Poznámka:
Použitý kabel a kabelové hrdlo nesmí snižovat ochranu
IP a musí zajistit, aby konektory nebyly vůbec napnuté.
Pryžové kabelové hrdlo dodávané z výroby nijak
nesnižuje ochranu IP, nicméně nezajišťuje úplné
omezení napnutí podle směrnice o nízkém napětí.
Dodržujte i místní předpisy a nařízení.
2
VD.LE.K5.48 © Danfoss 05/2015
DEN-SMT/SI
Datový list Servopohon pro modulační řízení AME 435
Nastavení propojky /
spínače DIP
Propojka
• U/I – volič typu vstupního signálu
- poloha U; je vybrán vstup napětí
- poloha I; je vybrán vstup proudu
Spínače DIP
• SW 1: Nepoužito
• SW 2: Volič rozsahu vstupního signálu
- poloha OFF; vstupní signál je vrozsahu 0–10
V (vstup napětí) nebo 0–20 mA (vstup proudu)
- poloha ON; vstupní signál je vrozsahu 2–10 V
(vstup napětí) nebo 4–20 mA (vstup proudu)
• SW 3: Volič přímého nebo inverzního působení
- poloha OFF; servopohon je vrežimu přímého
působení (vřeteno se vysunuje při zvyšujícím
se napětí)
-
poloha ON; servopohon je vrežimu inverzního
působení (vřeteno se zasunuje při zvyšujícím
se napětí)
• SW 4: Volič rychlé/pomalé rychlosti
- poloha OFF; rychlost pohonu je 7,5 s/mm
- poloha ON; rychlost pohonu je 15 s/mm
• SW 5: Nepoužito
• SW 6: Nepoužito
2–10 V
INV
POMALÝ
LOG
SMART
DIR
0–10 V
LIN
RYC HLÝ
ACT
• SW 7: Volič lineárního nebo procentuálně
rovnoměrného průtoku ventilu
- poloha OFF; poloha ventilu je lineární podle
řídicího signálu
- poloha ON; poloha ventilu je procentuálně
rovnoměrná podle řídicího signálu. Tato
relace je nastavitelná – viz část o nastavení
procentuálně rovnoměrného průtoku ventilu
• SW 8: Volič funkce Smart
- poloha OFF; servopohon se nesnaží detekovat
kolísání v systému
- poloha ON; servopohon aktivuje zvláštní
algoritmus proti kolísání viz kapitola
o algoritmu proti kolísání
Nastavení procentuálně rovnoměrného
průtoku ventilu
(SW 7 v poloze ON)
Servopohon disponuje speciální funkcí nastavení
průtoku ventilu. Otáčením potenciometru ve
směru nebo proti směru hodinových ručiček
lze variabilně regulovat průtok od lineárního
po logaritmický, nebo obráceně. Podrobnosti
naleznete vkapitole Pokyny.
DEN-SMT/SI
VD.LE.K5.48 © Danfoss 05/2015
3
čas (s)
Datový list Servopohon pro modulační řízení AME 435
Nastavení propojky /
spínače DIP
(pokračování )
Algoritmus proti kolísání
(SW 8 v poloze ON)
Servopohon má zvláštní algoritmus proti kolísání.
Pokud řídicí signál Y vurčitém bodu kolísá (obr.
1), při pohledu zčasové perspektivy, algoritmus
začne snižovat zesilování výstupu vedoucího
kventilu. Namísto statické charakteristiky se
servopohon změní na dynamickou charakteristiku
(obr. 2) – určitá oblast výstupního zdvihu se změní
na nový sklon (snížení zesilování).
Signál X polohy ventilu (V)
Funkce VYPNUTA
Funkce ZAPNUTA
Obr. 1
iMCV 2. generace
Harmonické kmity představují vysokofrekvenční
kolísání s nízkou amplitudou, která se pohybuje
kolem své rovnovážné hodnoty a ne kolem bodu
nastavení teploty. Mohou se objevovat až v 70 %
doby regulace, i když je systém správně uveden
do provozu. Harmonické kmity mají negativní
vliv na regulační stabilitu a na životnost ventilu
a servopohonu.
Jakmile řídicí signál přestane kolísat, výstup
vedoucí kventilu se pomalu vrátí na statickou
charakteristiku.
statická charakteristika
Bod A
lineární oblast
Obr. 2
dynamická
charakteristika
Funkce vyrovnání
Funkce vyrovnání, integrovaná v nové funkci
potlačující kolísání 2. generace, snižuje harmonické
kolísání; v důsledku toho je pokojová teplota
blíže bodu nastavení (požadované) teploty.
Rovnoměrnější provoz ventilu MCV prodlužuje
životnost ventilu a servopohonu a snižuje spotřebu
energie, a tím i náklady.
nastavená
hodnota
teplota
nastavená hodnota
čas
4
VD.LE.K5.48 © Danfoss 05/2015
teplota
čas
(Y) řídicí signál
zpětnovazební signál
(X)
DEN-SMT/SI
Datový list Servopohon pro modulační řízení AME 435
Uvedení do provozu
Signalizace LED diodou /
provozní režimy servopohonu
Dokončete mechanickou a elektrickou instalaci,
nastavte propojku a spínače DIP a potom proveďte
nezbytné kontroly a zkoušky:
• Zapněte napájení
Povšimněte si, že servopohon nyní provede
automatické nastavení zdvihu
• Zapněte příslušný řídicí signál a zkontrolujte:
- zda je směr vřetena ventilu správný pro
aplikaci; a
- zda servopohon ovládá ventil vcelé délce
zdvihu
Jednotka je nyní plně uvedena do provozu.
Tlačítko POHOTOVOST/RESET
Funkce automatického nastavení zdvihu
Servopohon automaticky nastavuje svůj zdvih
podle koncových poloh ventilu:
- při prvním zapnutí napájení; nebo
- po stisku tlačítka POHOTOVOST/RESET
po dobu 5 sekund
Zkouška zdvihu ventilu vcelé délce
Servopohon lze ovládat do zcela otevřené nebo
zcela zavřené polohy (podle typu ventilu) připojením
SN ke svorkám 1 nebo 3.
Blikající zelená LED:
Režim automatického
zdvihu (interval 1 s)
Svítící zelená LED:
REŽIM POLOHOVÁNÍ
Blikající zelená LED:
NORMÁLNÍ REŽIM
(interval 6 s)
≈
LED indikátor funkce
Dvoubarevný LED indikátor funkce (zelený/červený)
je umístěn na krytu servopohonu. Signalizuje
provozní režimy.
Vnější tlačítko
Servopohon má vnější tlačítko POHOTOVOST/
RESET, které se nachází vedle LED indikátoru.
Různými druhy stisku tlačítka se zapínají různé
provozní režimy.
• Režim automatického zdvihu
Stiskem a přidržením tlačítka POHOTOVOST/
RESET po dobu 5 sekund aktivujete postup
automatického nastavení zdvihu servopohonu.
Dvoubarevná LED dioda bliká zeleně
vjednosekundových intervalech během
kalibrace, která začne vysunutím vřetena.
Jakmile je detekována maximální síla
(koncová poloha ventilu), servopohon
začne zasunovat vřeteno, dokud není znovu
detekována maximální síla (druhá koncová
poloha ventilu). Servopohon se potom přepne
do normálního režimu a odpoví na řídicí signál.
Blikající červená LED:
POHOTOVOSTNÍ REŽIM
(interval 2 s)
• REŽIM POLOHOVÁNÍ
Dvoubarevná LED dioda bude svítit zeleně
během polohování servopohonu podle
řídicího signálu
• NORMÁLNÍ REŽIM
Jakmile je polohování servopohonu dokončeno,
LED dioda bude blikat zeleně vintervalu
6 sekund.
• POHOTOVOSTNÍ REŽIM
Stiskem tlačítka POHOTOVOST/RESET přepnete
servopohon do POHOTOVOSTNÍHO REŽIMU.
Vtomto režimu zůstane servopohon ve své
poslední poloze a neodpovídá na žádný řídicí
signál. Tento režim lze použít pro ruční provoz
při uvádění do provozu jiného zařízení nebo
pro servisní účely.
Dvoubarevná LED dioda bliká červeně
vintervalu 2 sekund.
Dalším stiskem tlačítka POHOTOVOST/RESET
přepnete servopohon zpět do normálního
režimu.
DEN-SMT/SI
VD.LE.K5.48 © Danfoss 05/2015
5
Datový list Servopohon pro modulační řízení AME 435
Ruční ovládání Ruční odblokování se provádí pomocí regulátoru
na krytu servopohonu:
•
Odpojte přívod elektrické energie nebo stiskněte
tlačítko POHOTOVOST/RESET
• Nastavte polohování ventilu pomocí regulátoru
(pozor na směr otáčení)
Jakmile ruční ovládání není potřeba:
• Obnovte přívod elektrické energie nebo znovu
stiskněte tlačítko POHOTOVOST/RESET
Poznámka:
Pokud bylo použito ruční odblokování, výstupní
signál (X) nebude správný, dokud servopohon
nedosáhne své koncové polohy.
Zapojení
Pouze 24 V AC/DC
SP 24 V AC/DC ............ napájení
SN 0 V ............................. společný vodič
Y 0(2) –10 V .................. vstupní signál
0(4)-20 mA
napájení
dolů
nahoru
X 0(2)–10 V .................. výstupní signál
1, 3 Potlačení vstupního signálu
(nelze použít pro tříbodové řízení)
Délka vedení
0-50 m 0,75 mm
> 50 m 1,5 mm
Doporučený průřez
vodičů kabeláže
2
2
Likvidace
6
Před likvidací se servopohon musí rozmontovat
na jednotlivé části, které se likvidují samostatně
podle typu odpadu.
VD.LE.K5.48 © Danfoss 05/2015
DEN-SMT/SI
Datový list Servopohon pro modulační řízení AME 435
Rozměry
Servopohon – kombinace ventilů
147
82,5
159, 5
min . 180
AME 435 + AME 435 + AME 435 + AME 435 + AME 435 + AME 435 +
VRB 2, VRG 2 VRB 3, VRG 3 VF 2, VL 2 VF 3, VL 3 AB-QM (DN 40-100) AHQM (DN 40-100)
DEN-SMT/SI
VD.LE.K5.48 © Danfoss 05/2015
7
Datový list Servopohon pro modulační řízení AME 435
8
VD.LE.K5.48
Produce d by Danfoss A/S © 05/2015
Loading...
