Danfoss 013G1525 Data sheet [it]

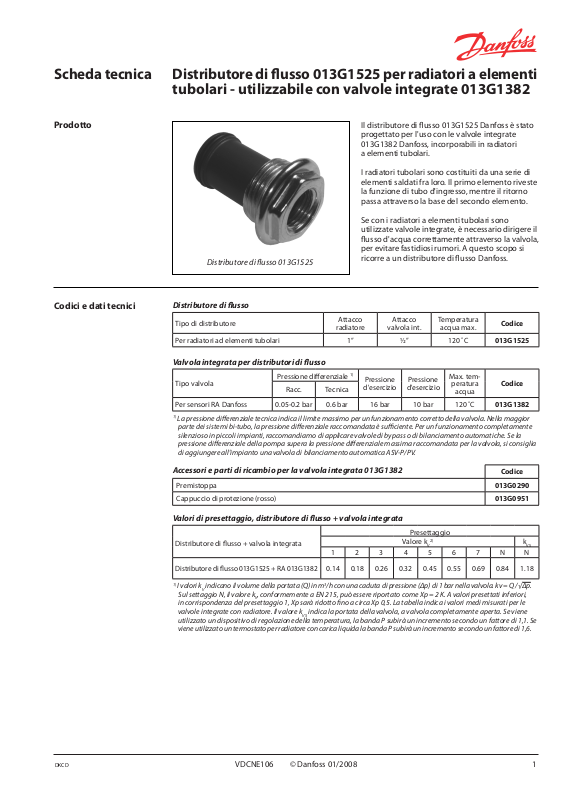

Scheda tecnica Distributore di usso 013G1525 per radiatori a elementi
tubolari - utilizzabile con valvole integrate 013G1382
Prodotto
Codici e dati tecnici
Il distributore di usso 013G1525 Danfoss è stato
progettato per l'uso con le valvole integrate
013G1382 Danfoss, incorporabili in radiatori
a elementi tubolari.
I radiatori tubolari sono costituiti da una serie di
elementi saldati fra loro. Il primo elemento riveste
la funzione di tubo d'ingresso, mentre il ritorno
passa attraverso la base del secondo elemento.
Se con i radiatori a elementi tubolari sono
utilizzate valvole integrate, è necessario dirigere il
usso d'acqua correttamente attraverso la valvola,
per evitare fastidiosi rumori. A questo scopo si
Distributore di usso 013G1525
ricorre a un distributore di usso Danfoss.
Distributore di usso
Tipo di distributore
Per radiatori ad elementi tubolari 1” ½” 120 ˚C 013G1525
Attacco
radiatore
Attacco
valvola int.
Temperatura
acqua max.
Codice
Valvola integrata per distributori di usso
Tipo valvola
Per sensori RA Danfoss 0.05-0.2 bar 0.6 bar 16 bar 10 bar 120 ˚C 013G1382
1)
La pressione dierenziale tecnica indica il limite massimo per un funzionamento corretto della valvola. Nella maggior
parte dei sistemi bi-tubo, la pressione dierenziale raccomandata è suciente. Per un funzionamento completamente
silenzioso in piccoli impianti, raccomandiamo di applicare valvole di bypass o di bilanciamento automatiche. Se la
pressione dierenziale della pompa supera la pressione dierenziale massima raccomandata per la valvola, si consiglia
di aggiungere all'impianto una valvola di bilanciamento automatica ASV-P/PV.
Pressione dierenziale
Racc. Tecnica
1)
Pressione
d'esercizio
Pressione
d'esercizio
Max. tem-
peratura
acqua
Codice
Accessori e parti di ricambio per la valvola integrata 013G1382
Premistoppa
Cappuccio di protezione (rosso)
Codice
013G0290
013G0951
Valori di presettaggio, distributore di usso + valvola integrata
Presettaggio
2)
Distributore di usso + valvola integrata
1 2 3 4 5 6 7 N N
Distributore di usso 013G1525 + RA 013G1382
1)
I valori kV indicano il volume della portata (Q) in m3/h con una caduta di pressione (Δp) di 1 bar nella valvola. kv = Q /√∆p.
Sul settaggio N, il valore kV, conformemente a EN 215, può essere riportato come Xp = 2 K. A valori presettati inferiori,
in corrispondenza del presettaggio 1, Xp sarà ridotto no a circa Xp 0,5. La tabella indica i valori medi misurati per le
valvole integrate con radiatore. Il valore kVS indica la portata della valvola, a valvola completamente aperta. Se viene
utilizzato un dispositivo di regolazione della temperatura, la banda P subirà un incremento secondo un fattore di 1,1. Se
viene utilizzato un termostato per radiatore con carica liquida la banda P subirà un incremento secondo un fattore di 1,6.
0.14 0.18 0.26 0.32 0.45 0.55 0.69 0.84 1.18
Valore k
V
k
VS
DKCD VDCNE106 © Danfoss 01/2008 1
Flow director 013G1522 (tube) + 013G1382
[bar]
[mwg]
Q [l/h]
kW
kW
kW
10
8
6
5
4
3
2
∆p
1
0.8
0.6
0.5
0.4
0.3
0.2
0.1
1
0.8
0.6
0.5
0.4
0.3
0.2
∆p
0.1
0.08
0.06
0.05
0.04
0.03
0.02
0.01
1 2 3 4 5 6 7 N
100
80
60
50
40
30
20
∆p
10
8
6
5
4
3
0.2
1
[kPa]
5 7 10 20 30 40 50 70 100 200 300 400 500 700 1000 2000
∆ t = 10 ˚C
∆ t = 15 ˚C
∆ t = 20 ˚C
0.07 0.1 0.2 0.3 0.4 0.5 0.7 1 2 3 4 5 7 10 20
0.1 0.2 0.3 0.4 0.5 0.7 1 2 3 4 5 7 10 20 30
0.2 0.3 0.4 0.5 0.7 1 2 3 4 5 7 10 20 30 40
47.7 ± 0.75
44
25
12.7
10.6
G1/2”
ISO 228/1
Ø 44
Ø 11.95
32
G1” ISO 228/1
Ø 28.55 ± 0.15
1
2 3
3.2
No welding
material
20
°
38 ± 0.5
G1” ISO 228/1
Ø 31 ± 0.3
min. 47
min. 11
A
Ø 28.85 ± 0.06
0.1
AØ 0.3
Scheda tecnica
Distributori di usso per radiatori a elementi - utilizzabile con le valvole integrate 013G1382
Disegno e dimensioni
Portate
Materiali
1. Tappo Acciaio nichelato
2. Corpo del
distributore di usso
PPS
3. O-ring EPDM
Distributore
di usso
013G1525 +
valvola integrata
013G1382
Dimensioni radiatoreDistributore di usso 013G1525
2 VDCNE106 © Danfoss 01/2008 DKCD
