Model • Modèle
DTT420
For service, contact your nearest
service depot or call:
1-800-26- Danby
(1-800-263-2629)
to recommend a depot in
your area.
Pour obtenir le service, consultez
votre succursale régionale de
service ou téléphonez:
1-800-26- Danby
(1-800-263-2629)
qui vous recommandera un
centre régional.
TwinTub Washing Machine
The model number can be found on the serial plate located on the
back panel of the unit.
All repair parts available for purchase or special order when you
visit your nearest service depot. To request service and/or the
location of the service depot nearest you, call the TOLLFREE
NUMBER.
When requesting service or ordering parts, always provide the
following information:
• Product Type
• Model Number
• Part Description
Laveuse-essoreuse
Le numéro de modèle se trouve sur la plaque d'identification qui se
trouve sur le coin du haut gauche de l'arrière.
Toutes les pièces de rechange sont disponibles immédiatement ou
peuvent être commandées de votre Centre de Service régional. Pour
obtenir le service et/ou le Centre de Service le plus proche, téléphonez le numéro sans-frais indiqué à gauche pour le Canada et les
États-Unis.
Ayez les informations suivantes à la portée de la main lors de la commande de pièces ou service:
• Genre de produit
• Numéro de modèle
• Numéro de pièce
• Description de la pièce
OWNER’S MANUAL
MANUELD'UTILISATION
Model • Modèle
DTT420
CAUTION:
Read and follow all safety
rules and operating
instructions before first
use of this product.
PRÉCAUTION:
Veuillez lire attentivement les con-
signes de sécurité et les instructions d'utilisation avant l'utilisation
initiale de ce produit.
Twin Tub Washing Machine
Instructional Manual
Printed in China (P.R.C.)
Danby Products Limited, Guelph, Ontario Canada N1H 6Z9
Danby Products Inc., Findlay, Ohio USA 45840
Laveuse-essoreuse
Notice d’utilisation
Danby Products Limited, Guelph, Ontario Canada N1H 6Z9
Danby Products Inc., Findlay, Ohio USA 45840
DTT420W 10 / 00
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
GARANTIE LIMITÉE
Cet appareil de qualité est garantie exempt de tout vice de matière première et de fabrication, s’il est utilisé dans les conditions normales recommandées par le
fabricant.
Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby ou par l’un des ses distributeurs agréés et elle ne peut être transférée.
CONDITIONS
Première année Pendant la première (1) année, toutes pièces électriques de ce produit s’avèrent défectueuses, seront réparées ou remplacées, selon le
choix du garant, sans frais à l’acheteur INITIAL.
Pour bénéficier du Danby réserve le droit de limiter le rayon du “Service au domicile” selon la proximité d’un dépot de service autorisé. Le client sera
service sous garantie responsable pour le transport et tous les frais d’expédition de tout appareil exigeant le service en dehors des limites du “Service au domi-
cile” au dépot de service autorisé le plus proche. S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de
service la plus proche, où les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par
quiconque autre que la station de service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie
seront nulles et non avenues.
Cette garantie indique en aucun temps la responsabilité de Danby de l’avarie ou dommage de vêtement ou autre contenu, soit par les vices de l’appareil, ou soit
par l’utilisation convenable ou inexacte.
EXCLUSIONS
En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par
Danby Products Limitée (Canada) ou Danby Products Inc. (E.- U. d’A.) ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou
règlement semblables.
En vertu de la présente, Danby Products Limitée (Canada) ou Danby Products Inc. (E.- U. d’A.) ne peut être tenue responsable en cas de blessures corporelles
ou des dégâts matériels, y compris à l’appareil, quelle qu’en soit les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil, l’acheteur accepte de mettre à couvert et de dégager Danby Products Limitée de toute responsabilité en
cas de réclamation pour toute blessure corporelle ou tout dégât matériel causé par cet appareil.
CONDITIONS GÉNÉRALES
La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants:
1) Panne de courant;
2) Dommage subis pendant le transport ou le déplacement de l’appareil;
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects);
4) Accident, modification, emploi abusif ou incorrect de l’appareil;
5) Utilisation dans un but commercial ou industriel;
6) Incendie, dommage causés par l’eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.);
7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.
Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce
document à la station technique agréée ou s’adresser à:
Danby Products Limitée
PO Box 1778, 5070 Whitelaw Road,
Guelph, Ontario, Canada N1H 6Z9
Téléphone: (519) 837-0920 Télécopieur: (519) 837-0449
Danby Products Inc.
PO Box 669, 101 Bentley Court,
Findlay, Ohio, U.S.A. 45839-0669
Telephone: (419) 425-8627 FAX: (419) 425-8629
10/00
Service sous-garantie
Canada E.-U. d’A
Domicile Domiciler
Parts identification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Cautions regarding use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Grounding Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
Installation Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Washing procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Laundry method with intermediate spin . . . . . . . . . . . . . . . . . . . . . . . . . .10
Cleaning after use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Before requesting service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Thank you for buying a Danby appliance. Before operating this unit please read and save these instructions.
Model Number: ___________________________ Serial Number: ______________________________
Date of Purchase: _________________________ Place of Purchase: ____________________________
Dealer’s Name and Address: _______________________________________________________________
This information will be required if your unit requires servicing and/or for general inquiries. To contact a
Customer Service Representative, call Danby TOLLFREE.
CAREFULLYREAD AND SAVE THESE INSTRUCTIONS
These instructions for use are intended for the user. They describe the appliance and correct installation and
operating procedures for safe use.
TABLE OF CONTENTS
INTRODUCTION
1-800-26-Danby
24
NOTE:
This appliance was carefully packed and thoroughly inspected before leaving our factory. Responsibility for
its safe delivery was assumed by the carrier upon acceptance of the shipment. Claims for loss or damage
sustained during transit must be made directly to the carrier.
1
SAFETY INSTRUCTIONS
Save these instructions
1. Please read this instruction manual carefully
before operating.
2. Refer to the Grounding Instructions in the
Installation manual for the proper grounding of
the washer.
3. Do not wash articles that have been previously
cleaned in, washed in, soaked in or spotted
with gasoline, dry-cleaning solvents, other
flammable or explosive substances as they
give off vapors that could ignite or explode.
4. Do not allow children to play on or in the
washer. Close supervision of children is
necessary when the washer is used near
children.
5. Do not reach into the washer if the inner tub or
agitator is revolving.
6. Do not install or store the washer where it will
be exposed to water and/or weather.
7. Do not tamper with the controls.
8. Do not repair or replace any part of the washer,
or attempt any servicing unless specifically
recommended in the user maintenance
instructions trouble shooting guide that you
understand and have the skills to carry out.
9. Do not add gasoline, dry-cleaning solvents, or
other flammable or explosive substances to the
wash water. These substances give off vapors
that could ignite or explode.
10. Under certain conditions, hydrogen gas may be
produced in a hot water system that has not
been used for two weeks or more.
HYDROGEN GAS IS EXPLOSIVE. If the hot
water system has not been used for such a
period, before using this washer, turn on all hot
water faucets and let the water flow from each
for several minutes. This will release any
accumulated hydrogen gas. THE GAS IS
FLAMMABLE, DO NOTSMOKE OR USE AN
OPEN FLAME DURING THIS TIME.
11. Replace worn power cords and/or loose plugs.
EN CAS DE PROBLÈME
12. To reduce the risk of an electric shock or fire,
DONOTuse an extension cord or an adapter
to connect the washer to the electrical power
source.
13. Use your washer only for its intended purpose,
washing clothes.
14. ALWAYS disconnect the washer from electrical
supply before attempting any service.
Disconnect the power cord by grasping the
plug, not the cord.
15. Install the washer according to the
INSTALLATIONINSTRUCTIONS. All
connections for water, drain electrical power
and grounding must comply with local codes
and be made by licensed personnel when
required. Do not do it yourself unless you know
how!
16. To reduce the risk of fire, clothes which have
traces of any flammable substances such as
vegetable oil, cooking oil, machine oil,
flammable chemicals, thinner etc. or anything
containing wax or chemicals such as in mops
and cleaning cloths, must not be put into the
washer. These flammable substance may
cause the fabric to catch on fire by itself.
17. Do not use fabric softeners or products to
eliminate static unless recommended by the
manufacturer of the fabric softener or product.
18. Keep your washer in good condition. Bumping
or dropping the washer can damage safety
features. If this occurs, have your washer
checked by a qualified serviceman.
19. Be sure water connections have a shut-off
valve and fill hose connections are tight.
CLOSE the shut-off valves at the end of each
wash day.
20. The LID MUST BE CLOSED any time the
washer is to spin. DO NOTby-pass the safety
switch by permitting the washer to spin with the
lid open. A brake will stop the inner tub within
seconds if the lid is opened during spinning. If
the inner tub does not stop when the lid is
opened, remove the washer from use and call
a serviceman.
2 23
Si vous croyez que l’appareil est en panne, prière de vérifier les solutions suivantes avant d’appeler un
technicien de service. Il se peut que le problème soit facile à rectifier. Vous n’ávez qu’à consulter le tableau
suivant.
Problème
La laveuse ne fonctionne
pas de tout
La laveuse ne se vide
pas à fond
L’appareil émet un bruit
anormal pendant le
lavage
Pas d’eau
L’appareil n’essore pas
Un bruit de cuve contre
cuve est entendu
• Il y a t-il une panne d’électricité?
• Le cordon d’alimentation est-il branché dans une prise de courant?
• Le disjoncteur est-il coupé? La fusible est-elle fondue?
•Avez-vous réglé la commande “WASH-TIMER” ou “SPIN-TIMER” pour
mettre l’appareil en marche?
• Le boyau de drainage est-il bouché par le charpie?
• Le boyau de drainage est-il plié?
• Une partie du boyau est-elle plus haute que 90 cm? (35 po.)
• Est-ce que le fil de rallonge mesure plus de 3 m? (9 pieds)
• Un boyau trop éntroit est-il utilisé?
• Un objet touche t-il l’agitateur durant la rotation?
• Le boyau d’arrive est-il installé? Le robinet est-il ouvert?
• L’arrivée d’eau a-t-elle été coupée dû à un manque d’eau dans
le votre region?
• Il y a t-il un engorgement dans le boyau?
• Est-ce que le couvercle de l’essoreuse est ouvert?
• Se trouve-t-il des vêtements entre les deux cuves?
• La laveuse est-elle de niveau?
• Les vêtements sont-ils mals équilibrés?
(Redistributer les vêtements)
SPÉCIFICATIONS
Dimensions
Poids de l’appareil
Puissance
Niveau d’eau
Énergie Consommée
735mm X 440mm X 870mm (L X P X H)
Haut 50L
Moyen 43 L
Bas 36L
Endroit à vérifier
32 kg
120V / 60 Hz
480W
BLANCHISSAGE AVEC ESSORAGE INTERMÉDIAIRE
L’efficacité du rinçage peut être amélioré et l’eau
de rinçage peut être économisé en utilisant un
essorage intermédiaire entre le cycle de lavage et
de rinçage.
1. Blanchissage
• Complétez les procédés normaux de lavage.
2. Drainage

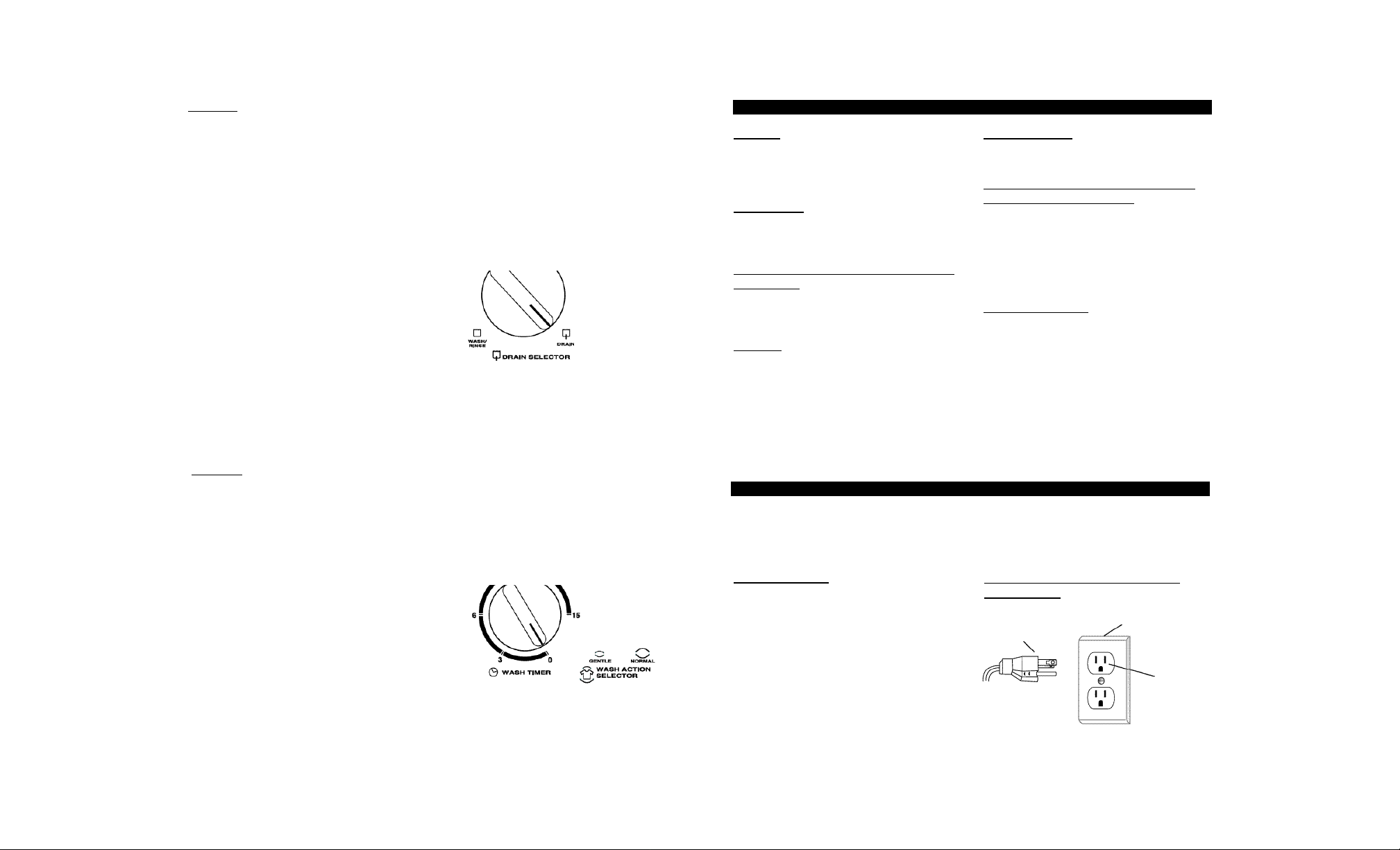

• Videz la cuve de lavage en réglant la
commande de drainage à la position “ D R A I N ” .
3. Essorage Intermédiaire
• Chargez la brassée dans l’essoreuse.
• Faites essorer pendant trois minutes, selon
les procédés d’essorage.
4. Rinçage
• Déposez les vêtements dans la cuve de
lavage.
• Faites le rinçage pendant deux à trois minutes.
ENTRETIEN DE L’APPAREIL
5. Essorage Intermédiaire
• Déposez les vêtements dans la cuve de
l’essoreuse.
• Faites essorer pendant trois minutes selon les
procédés d’essorage.
6. Rinçage à débordement
• Déplacez les vêtements dans la cuve de
lavage.
• Ouvrez le robinet.
• Faites rincer durant deux à trois minutes en
laissant l’eau du robinet coulé.
7. Essorage final
• Déposez la brassée dans la cuve de
l’essoreuse.
• Faites essorer.
SAFETY INSTRUCTIONS CONTINUED
21.Always follow the fabric care instructions
supplied by the garment manufacturer.
22. Never operate the washer with any guards
and/or panels removed.
23.DONOT operate the washer with broken or
missing parts.
24. DONOTby-pass any safety devices.
25. Failure to install, maintain, and/or operate this
machine according to these instructions may
result in conditions which can produce bodily
injury and/or property damage.
NOTE:
The WARNINGANDIMPORTANTSAFETY
INSTRUCTIONS appearing in this manual are
not meant to cover all possible conditions and
situations that may occur. It must be understood
that common sense, caution and carefulness
are factors which CANNOTbe built into the
washer. These factors MUSTBE supplied by
the person(s) installing, maintaining, or
operating the washer.
Always contact your dealer, distributor, service
agent or the manufacturer about any problems or
conditions you do not understand.
La vie de l’appareil peut être prolongé si elle
est nettoyée après chaque utilisation. Avant le
nettoyage, coupez le courant et débranchez
l’appareil de la prise murale en tirant par la fiche.
Nettoyer de meuble
• Essuyez avec un chiffon doux
• Si elle st très sale, nettoyez avec un chiffon
trempé dans une solution d’eau et de
détergent à vaisselle ou du savon.
• Il ne faut pas vaporiser l’appareil de l’eau, ni
utiliser de diluant, nettoyeur abrasif, benzène,
alcool, etc. pour le nettoyage.
Nettoyage du filtre à charpie
Charpie
• Enlevez le
support du
filtre en le
soulevant
• Renversez le
filtre et rincer la
charpie avec de
l’eau
• Remettez le
support du
filtre dans le
centre de
l’agitateur
Nettoyage du grille de débordement
• Enlevez le
drain en
tirant vers le
devant
Nettoyage du grille du drain
22 3
• Rincez la
charpie qui s’est
attachée au
grille pendant le
débordement
1) Enlevez le grille du fond
utilisant un outil pointu tel
qu’un tournevis
2) Rincez la charpie qui s’est
attachée au grille
3) Installez le grille de
nouveau.
• Installez
le grille de
nouveau.
PARTS IDENTIFICATION
E) Essorage
1. Water Inlet
2. Wash timer
3. Wash action selector
4. Drain strainer
5. Drain selector
6. Spin-tub lid
7. Spin timer
8. Spin-tub inner lid
9. Power cord
10. Spin-tub
11. Hose-hook
12. Panel front
13. Drain hose
14. Rub-wash section
15. Overflow strainer
16. Pulsator (with lint filter)
17. Wash-tub
18. Wash-tub lid
Lint Filter
1. Chargement des vêtements trempés
Déposez vêtements trempés dans la cuve de
l’essoreuse.
Assurez que le vêtements sont distribués
également dans la cuve. Voir les illustrations
ci-dessous.
Ajustez le couvercle de sécurité par-dessus les
vêtements.
2. Fermer les couvercles.
Fermez le couvercle intérieur de l’essoreuse.
L’essoreuse ne fonctionne pas si le couvercle
est ouvert.
3. Minuterie de l’essoreuse
Réglez la minuterie dans la direction des
aiguilles d’une montre à la durée désirée.
Durée d’essorage
Type de tissu
Vêtements qui se froissent facilement
(Tissus synthétiques, fibres, délicats)
Vêtements de travail, draps, sous-vêtements
(
Vêtements de travail, draps, sous-vêtements
Couvercle de sécurité
Correct Incorrect
Couvercle
intérieur
Durée
d’essorage
1 à 3 min.
3 à 5 min.
)
Couvercle de
la cuve de
l’essoreuse
Brassée mal équilibrée
Si une vibration anormale se produit, ouvrez les
couvercles pour arrêter l’essoreuse et disposez de
nouveau pour qu’ils soient équilibrés.
4 21
Drainage simultané
Si le drainage de l’essoreuse se produit
simultanément au drainage de la laveuse, il sera
obturé et une panne peut se produire. Si vous devez
écouler la cuve de lavage pendant l’essorage,
écouler la cuve de lavage en attendant une minute
après l’essorage.
C) Lavage
1. Niveau d’eau
Réglez le niveau d’eau selon la pesanteur de la
brasée.
2. Commande de drainage
Réglez la commande à la position
“Wash Rinse”.
3. Détergent
Ajoutez le détergent (Si le détergent ne se
dissoute pas facilement, remplissez la laveuse
d’un peu d’eau et mélangez le détergent
pendant quelques minutes).
4. Vêtements
Ajoutez les vêtements (Enlever les allumettes,
monnaies, épingles, etc. qui peuvent se trouver
dans le poches des vêtements).
5. Niveau d’eau
Ouvrez le robinet et remplissez la cuve
jusqu’au niveau d’eau nécessaire.
D) Rinçage
1. Drainage
Réglez la commande de drainage à la
position “Drain”.
2. Commande de drainage
Réglez la commande de drainage à la position
“WASH RINSE” pour arrêter le cycle de
drainage.
3. Niveau d’eau
Ouvrez le robinet et remplissez la cuve
jusqu’au niveau nécessaire.
4. Minuterie de lavage-rinçage
Réglez la minuterie dans la direction des
aiguilles d’une montre à la position de 2 à 4
minutes.
6. Action de lavage
Choisissez l’action de lavage pour le genre de
tissu à laver; douce ou normale.
7. Couvercle de la cuve
Fermez le couvercle de la cuve de lavage.
8. Minuterie de lavage
Tournez la commande de la minuterie dans la
direction des aiguilles d’une montre jusqu’à la
durée désirée. Le cycle de lavage commence
immédiatement.
5. Répétez deux ou trois fois les procédés de
1 à 4 selon la condition des vêtements
lavés.
CAUTIONS REGARDING USE
Heat
Many parts of this washing machine are made of
plastic; never place hot or burning objects on or
near the washing machine.
Using Hot Water
Use only water under 50C. If the hot water to be
used is 50C or above, first partly fill the washing
machine with cold water, and then add the hot
water.
Water tap
Control the water supply by adjusting the tap valve
If the water pressure is too high, the water can be
sprinkled on the floor
IMPORTANT NOTICE
This appliance is equipped with a “Water Overflow”
safety feature, designed to automatically activate
the pump in the event of accidental water overflow.
However, this feature is only operational while the
appliance remains connected to an electrical
source.
Articles that shouldn’t be washed or
spun
Don’t put shoes, utensils etc. into the tub to wash or
spin. Doing so could cause trouble.
Putting in the clothes
• Do not overload the washing machine.
• Fold up bulky clothing before putting it into the
tub
• Do not let the clothes cover the top of the
agitator. Doing so could cause a decline in the
washing efficiency.
GROUNDING INSTRUCTION
This appliance must be grounded. In the event of an electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the electric current. This appliance is equipped with a cord
having a grounding wire with a grounding plug. This plug must be plugged into an outlet that is properly
installed and grounded.
WARNING:
Improper use of the grounding plug can result in a
risk of electric shock. Consult a qualified electrician
or service person if the grounding instructions are
not completely understood, or if doubt exists as to
whether the appliance is properly grounded.
If it is necessary to use an extension cord, use only
a three wire extension cord that has a three blade
grounding plug, and a three slot receptacle that will
accept the plug on the appliance. The marked rating
of the extension cord should be equal to or greater
than the electrical rating of the appliance.
USE A 3 PRONGED PLUG
20 5
INSTALLATION INSTRUCTION
Place of installation
Choose a place on a horizontal solid floor. If the
machine is installed on an unstable floor, heavy
vibration will result during spin.
Keep the machine body more than 5 cm apart from
the wall surface. If it comes into contact vibration
may occur.
Hose Installation
For your convenience, this washing machine is
equipped with a “Quick Connect” hose kit. Please
follow these instructions:
1. Connect the “faucet adapter” to your water
supply
2. Pressure fit the open end of the hose
assembly at least half way down the “water
inlet” nipple. No clamps are required to secure
this connection because it is not a pressurized
line application.
3. Install the “quick connect” fitting to the faucet
adapter by pulling down the white collar. Pull
down on the white collar to disconnect.
4. For portable applications, avoid disconnecting
the water hose assembly from the “water inlet
nipple” connection. Always disconnect the hose
from the “quick connect” side.
A “hanger hook” is provided on the “quick connect”
which allows you to conveniently hang the hose on
the side of the cabinet.
Installing the drain hose
Install the drain hose properly as shown below.
Secure the drain hose to the drain outlet pipe,
using the clamp provided.
A) Guide de blanchissage
Brassée
de lavage
Jusqu’à
1,4 kg
1,4-
2,8 kg
Genre
de Tissu
laine, soie, polyester
rayon, tissus minces
coton, toile
T-shirt, sous-vêtements
coton très sale, draps,
vêtements de travail,
laine, soie, polyester
rayon, tissus minces
coton, toile
T-shirt, sous-vêtements
coton très sale, draps,
vêtements de travail,
BLANCHISSAGE
Durée
de lavage
2 min.
7 min.
10 min.
4 min.
7 min.
10 min.
de lavage
Action
Douce
Normale
Normale
Douce
Normale
Normale
Niveau
d’eau
BAS
36 L
MÉDIUM
43 L
Détergent
nécessaire
Approx.
40 g
Approx.
47 g
Faucet adaptor
Quick connect
Water inlet nipple
laine, soie, polyester
rayon, tissus minces
Au-dessus
2,8 kg
• Le détergent nécessaire varie selon la marque; prière de lire les instructions de fabricant de détergent.
coton, toile
T-shirt, sous-vêtements
coton très sale, draps,
vêtements de travail,
4 min.
7 à 10 min.
10 à 15 min.
B) Préparation
• Installez le boyau d’arrivée d’eau au robinet.
• Détachez le boyau d’écoulement et installer-le dans l’évier.
• Branchez le cordon d’alimentation dans une prise de courant.
Hook drain hose over the edge of sink or directly
into your drain pipe.
6 19
Douce /
Normale
Normale
Lourde
HAUT
50 L
Approx.
55 g
MISE À LA TERRE (SUITE)
Emplacement
Choisissez un endroit plat. Si la laveuse n’est
pas à niveau, elle peut vibrer pendant
l’essorage.
Éloignez l’appareil au moins 5 cm du mur.
Il peut vibrer s’il touche le mur.
Installation du Boyau
Cette laveuse est équipée d’un ensemble à raccord rapide pour le BOYAU. Prière de suivre les
instructions suivantes.
1. Connectez l’adapteur de robinet à l’arrivée
d’eau.
2. Raccordez à pression le bout libre du montage
du BOYAU à mi-point de raccord de l’arrivée
d’eau. Un collier n’est pas nécessaire pour fixer
ce raccord car le BOYAU n’est pas sous
pression à cet endroit.
3. Installez le raccord rapide à l’adapteur du
robinet en tirant le collier blanc vers le bas.
Répétez les mèmes actions pour déconnecter
le raccord.
4. Pour l’utilisation portative, évitez de
désaccoupler le boyau d’eau du “raccord
d’arrivée d’eau”.
Désaccouplez toujours le boyau sur le côté du
“raccord rapide”. Un “support de boyau” incorporé
au “raccord rapide” vous permet d’accrocher le
boyau sur le côté de la carrosserie.
Installation du boyau d’écoulement
Complétez l’installation du boyau d’écoulement tel
qu’indique l’illustration ci-dessous. Attachez le
boyau d’écoulement au tuyau d’écoulement en
utilisant le collier à ressort fourni.
A) Laundry Guide
Wash
Load
Wool, Silk, Polyester
Rayon, Thin Clothes
Up to
1.4 kg
1.4-
2.8 kg
Cotton, Linen
T-shirts, underwear
Heavy soiled cotton
Workclothes, Sheets
Wool, Silk, Polyester
Rayon, Thin Clothes
Cotton, Linen
T-shirts, underwear
Heavy soiled cotton
Workclothes, Sheets
Type
of fabric
WASHING PROCEDURE
Wash
Time
2 min.
7 min.
10 min.
4 min.
7 min.
10 min.
Wash
Action
Soft
Normal
Normal
Soft
Normal
Normal
Water
Level
LOW
36 L
MEDIUM
43 L
Amount of
Detergent
Approx.
40 g
Approx.
47 g
Adapteur de robinet
Raccord rapide
Raccord de l’arrivée d’eau
Wool, Silk, Polyester
Rayon, Thin Clothes
Above
2.8 kg
• The amount of laundry detergent will vary according to the type of detergent used; carefully read the
instructions accompanying the detergent.
Cotton, Linen
T-shirts, underwear
Heavy soiled cotton
Workclothes, Sheets
4 min.
7-10 min.
10-15 min.
B) Preparation
• Connect the inlet hose to water tap
• Unhook the drain hose and set it properly
• Plug the power cord into an electric outlet.
Accrochez le boyau d’écoulement sur le rebord de l’évier
ou directement dans le pipe du drain.
18 7
Soft / Normal
Normal
Heavy
HIGH
50 L
Approx.
55 g
C) Wash
1. Water Level
Set the water level properly according to the
size of the load to be washed.
2. Drain Valve selection switch
Set the drain valve selection switch on
“Wash/Rinse” position
3. Detergent
Put in the laundry detergent (If the detergent
does not dissolve easily, fill the washing
machine with a small amount of water and mix
the detergent with the water for a few minutes)
4. Clothes
Put in the clothes
(remove any matches, coins, pins, etc., that
may be in the pockets of the clothes.)
5 Water supply
Open the water tap and fill the tub to a suitable
water level for the wash load.
D) Rinse
1. Drain
Set the drain valve selector switch on DRAIN
position
It takes about two minutes for the water to
drain thoroughly away.
2. Drain switch
Set the drain valve selector switch on
WASH/RINSE position again, to stop the drain
cycle
3. Water supply
Open the water tap and fill the tub to a suitable
level for the laundry
PRÉCAUTIONS
6. Wash action
Select a wash action according to the type of
fabric to be washed: Gentle, Normal
7. Wash-tub lid
Close the wash tub lid
8. Wash timer
Turn the wash timer clockwise, until you reach
the desired wash time position. The wash cycle
starts immediately.
Chaleur
Plusieurs pièces de la laveuse-essoreuse sont
fabriquées de plastique; il ne faut jamais déposer
d’objets chauds ou brûlants au-dessus ou proche
de l’appareil.
Eau chaude
Il faut seulement utiliser l’eau en dessous de 500C.
Si l’eau est trop chaude, remplissez partiellement la
laveuse d’eau froide, et le reste d’eau chaude.
Articles qui ne doivent pas être lavés
ou essorés
Il ne faut jamais laver ou essorer des chaussures,
d’ustensiles, etc.. Ceci peut occasionner des
dommages.
Brassée
• Il ne faut pas surcharger la laveuse.
• Pliez les vêtements lourds avant de les déposer
dans la cuve.
• La brasée ne doit pas recouvrir l’ondulateur.
Ceci peut réduire l’efficacité de la laveuse.
4. Rinse-wash timer
Turn the wash timer to clockwise
Set the time to 2-4 minute position
5. Repeat processes 1 to 4 twice or three
times according to the condition of the
washed laundry.
Cet appareil doit être mise à la terre. Si un court circuit se produit, la mise à la terre réduit le risque de choc
électrique car elle permet l’échappement de courant par un fil électrique. Cet appareil est agencé d’un cordon d’alimentation contenant un fil de mise à la terre et d’une fiche à trois dents. Cette fiche doit être
branchée dans une prise de courant mise à la terre.
MISE À LA TERRE
PRECAUTIONS:
L’utilisation inexacte de la fiche à trois dents peut
causer le risque de choc électrique. Consulter un
électricien ou un technicien qualifié si vous ne
comprenez pas les instructions de mise à la terre,
ou si vous n’êtes pas sur que l’appareil est
correctement mise à la terre.
Si un fil de rallonge est nécessaire, assurez qu’il a
trois fils, une fiche à trois dents et une prise mise à
la terre qui peut se marier à la fiche à trois dents de
l’appareil. L’ampérage du fil de rallonge doit être
égal ou plus haut que l’ampérage électrique de
8 17
l’appareil.
Soupape d’eau
Réglez le courant d’eau en ajustant la soupape du
robinet.
Vêtements coincés entre la cuve de
l’essoreuse et la laveuse.
1) Fermez l’interrupteur, et débranchez le cordon
d’alimentation de la prise de courant.
2) Prenez le devant de la plaque de dessous et
soulevez.
3) Enlevez les vêtements coincés.
4) Replacez la plaque de dessus en appuyant sur
son devant.
AVIS IMPORTANT
Cet appareil est équipé d’un mécanisme de sécurité
contre le débordement d’eau. Cette caractéristique
est concue pour la mise en marche automatique de
la pompe dans les cas de débordement accidentels.
Ce mécanisme fonctionne seulement lorsque
l’appareil est branché au courant électrique.
UTILISEZ UNE FICHE À 3 DENTS
SEULEMENT
Couvercle de prise murale
Fiche à 3 dents
Prise de courant à 3
dents
IDENTIFICATIONS DES PIÈCES
E) Spin
1. arrivée d’eau
2. minuterie de lavage
3. commande de lavage
4. grille de drain
5. commande de drain
6. couvercle de l’essoreuse
7. minuterie de l’essoreuse
8. couvercle intérieur de l’essoreuse
9. cordon d’alimentation
10. cuve de l’essoreuse
11. attache boyau
12. panneau de devant
13. boyau de débordement
14. espace pour frottage-lavage
15. grille de débordement
16. ondulateur (avec filtre à charpie)
17. cuve de lavage
18. couvercle de la cuve de lavage
1. Putting in the clothes
Put the wet clothes into the spin-tub
Distribute the clothes in the tub being sure that
they are well balanced.
Put the safety cover properly on top of the
clothes
2. Closing the lids
Close the spin-tub lid and inner lid
The machine will not spin if the spin-tub lid is
open
3. Spin timer
Turn the timer clockwise until you reach the
desired spin time position
Spin Time
Type of Fabric Spin Time
Safety Cover
Correct
Inner lid
Incorrect
Spin-tub
lid
Clothes that wrinkle easy
(synthetics, fibers, delicate materials)
Clothes that do not wrinkle easy
Filtre à charpie
Unbalance
If there is any abnormal vibration during spinning,
open the lids to stop the spin-tub and rearrange the
clothes evenly.
16 9
(workclothes, sheets, underwear)
1 - 3 min.
3 - 5 min.
Simultaneous Drain
If the drainage from the wash-tub and spin-tub occur
simultaneously, the drainage from spin-tub will be
obstructed and there may be a malfunction.
Therefore, if you need to drain the wash-tub while
spinning, be sure to drain the wash-tub after at least
one minute’s spinning.
LAUNDRY METHOD WITH INTERMEDIATE SPIN
You can improve the rinsing effect and save rinsing
water by using an intermediate spin between wash
and rinse process:
1. WASH
• Operate the wash process as described in
wash procedure
2. Drain
• Drain the wash-tub by turning the drain valve
selection switch to DRAIN position
3. Intermediate Spin
• Move the laundry to the spin-tub
• Operate the spin process for about three
minutes as described in the spin procedure
CLEANING AFTER USE
4. Rinse
• Move the laundry to the wash-tub
• Operate the rinse process for about two to
three minutes
5. Intermediate spin
• Move the laundry to the spin-tub
• Operate the spin process for about three
minutes as described in the spin procedure
6. Overflow Rinse
• Move the laundry to the wash-tub
• Open the water tap
• Operate the rinse process for about two to
three minutes continuing water supply
7. Final spin
• Move the laundry to the spin-tub
• Operate the spin process
IMPORTANTES CONSIGNES DE SÉCURITÉ SUITE
20.LE COUVERCLE DOITÊTRE FERMÉ quand la
laveuse doit essorer. NE CONTOURNEZ PAS
la commande de sécurité en permettant à la
laveuse d'essorer avec le couvercle ouvert. Si le
couvercle est ouvert pendant l’essorage, un
frein arrêtera immédiatement la cuve.
Si la cuve n'arrête pas quand le couvercle est
ouvert, retirez la laveuse de l'utilisation et
contactez un technicien de service.
21.Suivez toujours les instructions de soin de tissu
assurées par le fabricant de vêtement.
22.N'actionnez jamais la laveuse avec dispositifs
de sûreté et/ou panneaux étant enlevés.
23.N'ACTIONNEZ JAMAIS la laveuse avec les
pièces cassées ou manquantes.
24.Ne sautez aucun dispositif de sécurité.
25.Le manque d'installer de mettre à jour et/ou
actionner cette machine selon ces instructions
peut avoir comme conséquence les conditions
qui peuvent produire des blessures corporelles
et/ou des dégâts matériels.
NOTEZ:
L'AVERTISSEMENT ET LES IMPORTANTES
CONSIGNES DE SÉCURITÉ qui paraissent en ce
manuel ne sont pas censés pour couvrir toutes les
conditions et situations possibles qui puivent se produire. Il doit être comprit que le bon sens, le soin et
l'attention sont des facteurs qui ne peuvent pas être
établis dans la(les) personne(s) installant, mettant à
jour ou actionnant la laveuse. Ces facteurs
DOIVENTÊTRE FOURNIS par la(les) personne(s)
qui installe, mette à jour et actionne la laveuse.
Contactez toujours votre marchand, distributeur,
agent de service ou fournisseur au sujet de tous les
problèmes ou des conditions que vous ne com-
Cleaning after use will extend the life of your
washing machine. Before cleaning, shut off the
power switch and disconnect the power cord
from the electrical outlet, being sure to take
hold of the plug.
Cleaning the body
• Wipe with a soft cloth
• If extremely dirty, wipe with a cloth soaked in
a solution of water and dish detergent or
soap.
• Do not spray the washing machine with water
or use paint thinner, abrasive cleanser,
benzene, alcohol, etc., to clean it.
Cleaning the lint filter
Lint
• Remove the
filter frame by
pulling it
upward
• Turn the filter
inside out and
wash the lint off
with water
• Insert the
filter frame
into the
center agitator
as it was
Cleaning the overflow strainer
• Remove
the strainer
by pulling it
forward
Cleaning the drain strainer
10 15
• Wash off the
lint stuck in the
strainer during
overflow
1) Remove the drain strainer
from the bottom of the tub
using a sharp tool such as
a screw driver
2) Wash off the lint stuck in
the strainer
3) Re-install the strainer
• Re-install
the strainer
IMPORTANTES CONSIGNES DE SÉCURITÉ
Sauvegardez ces instructions:
1. Veuillez lire ce manuel d'instruction
attentivement avant l'utilisation initiale de
ce produit.
2. Référez aux Directives de Mise à la Terre (dans
le manuel d'instruction) pour la mise à la terre
correcte de la laveuse.
3. Ne lavez pas les vêtements qui ont été trempés
de substances inflammables (du gaz, de
solvants de nettoyage-sec, etc.) puis qu'ils
dégagent les vapeurs qui pourraient
s'enflammer ou éclater.
4. Ne permettez pas aux enfants de jouer sur ou
dans la laveuse. Prendre soin des enfants
pendant le lavage.
5. Il ne faut jamais tendre la main dans la cuve de
la laveuse pendant le fonctionnement.
6. La laveuse ne doit pas être située dans un
endroit où elle peut être frappée par la pluie
et/ou par les rayons de soleil.
7. Ne touchez pas les commandes de lavage.
8. Si vous croyez que l'appareil est en panne,
veuillez vérifier les solutions dans le guide de
dépannage avant d'appeler un technicien de
service. (Si votre problème n'apparait pas ici,
n'essayez pas de réparer l'appareil vous-même
-- appellez un technicien de service.)
9. N'ajoutez jamais des substances inflammables
(du gaz ou de solvants de nettoyage-sec) à
l'eau de lavage. Ces substances dégagent les
vapeurs qui pourraient s'enflammer ou éclater.
10.Dans certaines conditions, le gaz d'hydrogène
peut être produit dans un système d'eau chaude
qui n'a pas été utilisé pendant plus que deux
semaines. LE GAZ D'HYDROGÈNE EST
EXPLOSIF. Si le système d'eau chaude n'a pas
été utilisé pendant une telle période, avant
d'utiliser cette laveuse, ouvrez tous les robinets
d'eau chaude et laissez l'eau découler de
chacun pendant plusieurs minutes. Ceci
libérera n'importe quel gaz d'hydrogène
accumulé. LE GAZ EST INFLAMMABLE. NE
FUMEZ PAS ET N'UTILISEZ PAS UNE
FLAMME NUE PENDANT CE TEMPS.
BEFORE REQUESTING SERVICE
11. Remplacez les cordons d'alimentation usés
et/ou les prises lâches.
12. Pour réduire le risque de choc électrique ou de
feu, N'UTILISEZ PAS un cordon d'extension ou
un adapteur pour brancher la laveuse au
courant électrique.
13. Utilisez la laveuse seulement pour son bût
destiné, le lavage de vêtements.
14. IL FAUT TOUJOURS débranchez la laveuse du
courant électrique avant de tenter le service.
Débranchez le cordon d'alimentation en tirant
par la fiche et pas le cordon.
15.Installez la laveuse selon LES INSTRUCTIONS
D'INSTALLATION. Tous raccordements (de
l'eau, du drain, du courant électrique et de la
mise à la terre) doivent se conformer aux codes
locaux et lorsqu'il est nécessaire doivent être
fait par personnel authorisé. Ne le faites pas
vous-même à moins que vous sachiez!
16. Pour réduire le risque de feu, les vêtements qui
ont des traces de substances inflammables telle
que l'huile végétale, l'huile à cuire, l'huile
d'usine, les produits chimiques inflammables, le
diluant, etc., ou un produit qui contient la cire ou
des produits chimiques tels que dedans des
vadrouilles et des tissus d'essuyage, ne
doivent pas être mis dans la laveuse. Ces
substances inflammables peuvent causer le
tissu de se prendre au feu.
17. N'employez pas les produits assouplissants ou
les produits pour éliminer la charge statique d'à
moins que recommandé par le fabricant du
produit assouplissant.
18.Gardez votre laveuse en bon état. Frapper et
relâcher la laveuse peut endommager les
caractéristiques de sécurité. Si ceci se produit,
faites votre laveuse contrôler par un technicien
de service qualifié.
19. Soyez sûr que les connections d'eau ont une
soupape d'arrêt automatique et les connections
de tuyau de remplissage sont serrées.
FERMEZ les soupapes d'arrêt automatique à la
fin de chaque jour de lavage.
14 11
When you suspect your washing machine requires maintenance before calling for service, please check the
following points to save unnecessary cost. You may be pleasantly surprised that an apparent malfunction
can be easily rectified by following the chart below.
Problem
The washing machine
will not operate at all
The washing machine
will not drain properly
There is an abnormal
noise during washing
Water is not supplied
The washing machine
will not spin
There is a bumping
noise of the spin-tub
against the wash-tub
• Is there a power blackout?
• Is the power cord correctly connected to an electricla outlet?
• Is the electric fuse or breaker blown?
• Did you turn the “Wash Timer” knob or “Spin Timer” knob to
begin operation?
• Is the drain hose clogged with lint?
• Is the drain hose kinked?
• Is any part of the hose higher than 90 cm (35 inches)?
• Is extension hose longer than 3 m (9 feet)?
• Is a narrow hose being used?
• Is something touching the agitator as it rotates?
• Is the inlet hose connected and the water shut off?
• Has the water supply been shut off due to a water shortage in your area?
• Is foreign matter clogging the water inlet?
• Is the spin-tub lid open?
• Have any clothes dropped between the spin-tub and the wash-tub?
• Is the washing machine level?
• Have the clothes in the tub collected on one side?
(Redistribue them evenly)
SPECIFICATIONS
Dimensions
Machine Weight
Power source
Waterlevel
Power consumption
735mm X 440mm X 870mm (W X D X H)
High 50L
Medium 43 L
Low 36L
Location to be checked
32 kg
120V / 60 Hz
480W
LIMITED PRODUCT WARRANTY
Danby Products Limited
PO Box 1778, 5070 Whitelaw Road,
Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, 101 Bentley Court,
Findlay, Ohio, U.S.A. 45839-0669
Telephone: (419) 425-8627 FAX: (419) 425-8629
10/00
Warranty Service
With-In Canada With-In United State
In Home In Home
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
First Year During the first year (1), any electrical parts of this product found to be defective,will be repaired or replaced, at warrantor’s option, at no
To obtain Service Danby reserves the right to limit boundaries of “In Home Service” due to the proximity of an Authorized Service Depot. Any appliance
Nothing within this warranty shall imply that Danby will be responsible or liable for any damage to clothing or other contents of this appliance, whether due to any
defect of the appliance, or its use, whether proper or improper.
Save as herein provided, Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.), there are no other warranties, conditions, representations or guarantees, express or implied, made or intended by Danby Products Limited or its authorized distributors and all other warranties, conditions, representations or
guarantees, including any warranties, conditions, representations or guarantees under any Sale of Goods Act or like legislation or statue is hereby expressly
excluded. Save as herein provided, Danby Products Limited (Canada) or Danby Products Inc. (U.S.A), shall not be responsible for any damages to persons or
property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of the unit, the
purchaser does hereby agree to indemnify and save harmless Danby Products Limited from any claim for damages to persons or property caused by the unit.
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power Failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating conditions,
(extremely high or low room temperature).
5) Use for commercial or industrial purposes.
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.
7) Service calls resulting in customer education.
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
charge to the ORIGINALpurchaser.
requiring service outside the limited boundaries of “In Home Service”, it will be the customer’s responsibility to transport the appliance to
the closest Authorized Service Depot at their own expense. Contact your dealer from whom your unit was purchased, or contact your
nearest authorized Danby service depot, where service must be performed by a qualified service technician. If service is performed on
the units by anyone other than an authorized service depot, or the unit is used for commercial application, all obligations of Danby under
this warranty shall be at an end.
EXCLUSIONS
GENERALPROVISIONS
Importantes consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Identification des pièces . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Précautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Instructions d’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Blanchissage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Lavage avec essorage intermédiaire . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Entretien de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
En cas de problème . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Nos félicitations sur votre achat d'un appareil Danby. Avant d'utiliser cet unité, veuillez lire et sauvegarder
ces instructions.
Numéro de modèle: ________________________ Numéro de série: ___________________________
Date d’achat: ______________________________ Endroit d’achat: ______________________________
Nom et adresse du marchand: _______________________________________________________________
Cette information sera requise en cas de problèmes ou d'enquètes générales. S'il vous plaît contactez notre
Département de Service à la Clientèle sans frais au 1-800-26
TABLE DES MATIÈRES
INTRODUCTION
12
LISEZ ATTENTIVEMENT ET SAUVEGARDEZ CES INSTRUCTIONS:
Ces instructions d'utilisation sont destinées pour l'utilisateur. Elles décrivent l'appareil et les procédures
d'installation et d'opération pour l'usage sûr.
NOTEZ:
Cet appareil a été emballé soigneusement et examiné en détail avant de quitter notre usine.
La responsabilité pour sa distribution sûre a été supposée par le transporteur à l'acceptation de la cargaison.
Les réclamations de perte ou de dommage soutenu en transit doivent être faites directement au transporteur.
13
Loading...
