Daikin RZQS71D7V1B, RZQS71D2V1B, RZQS100D7V1B, RZQS125D7V1B, RZQS140D7V1B Installation manuals [sv]
INSTALLATIONSMANUAL
Split System luftkonditioneringsaggregat
RZQS71D7V1B
RZQS71D2V1B
RZQS100D7V1B
RZQS125D7V1B
RZQS140D7V1B
D2D2
L1
L2
B1
B2
D2D2
L1
L2
1
B2
B2
D2
D2D2
CC
L2
L2
AA
D1D1D1
EE
L1
L1
HH
B1B1B1
1
B2B2B2
D2
D2D2
EE
L1
L1
HH
B1
B1
1
2
CC
L2
L2
AA
D1D1D1
1
2
L1
H1
H2
6
E
A
B
C
H
D
3
L2
L3L1
H1
H2
4
H1
L2
L3
L4L1
H2
5
H1
L2
L3
L4
L5
L6
L7L1
2
7
7
8
1
3

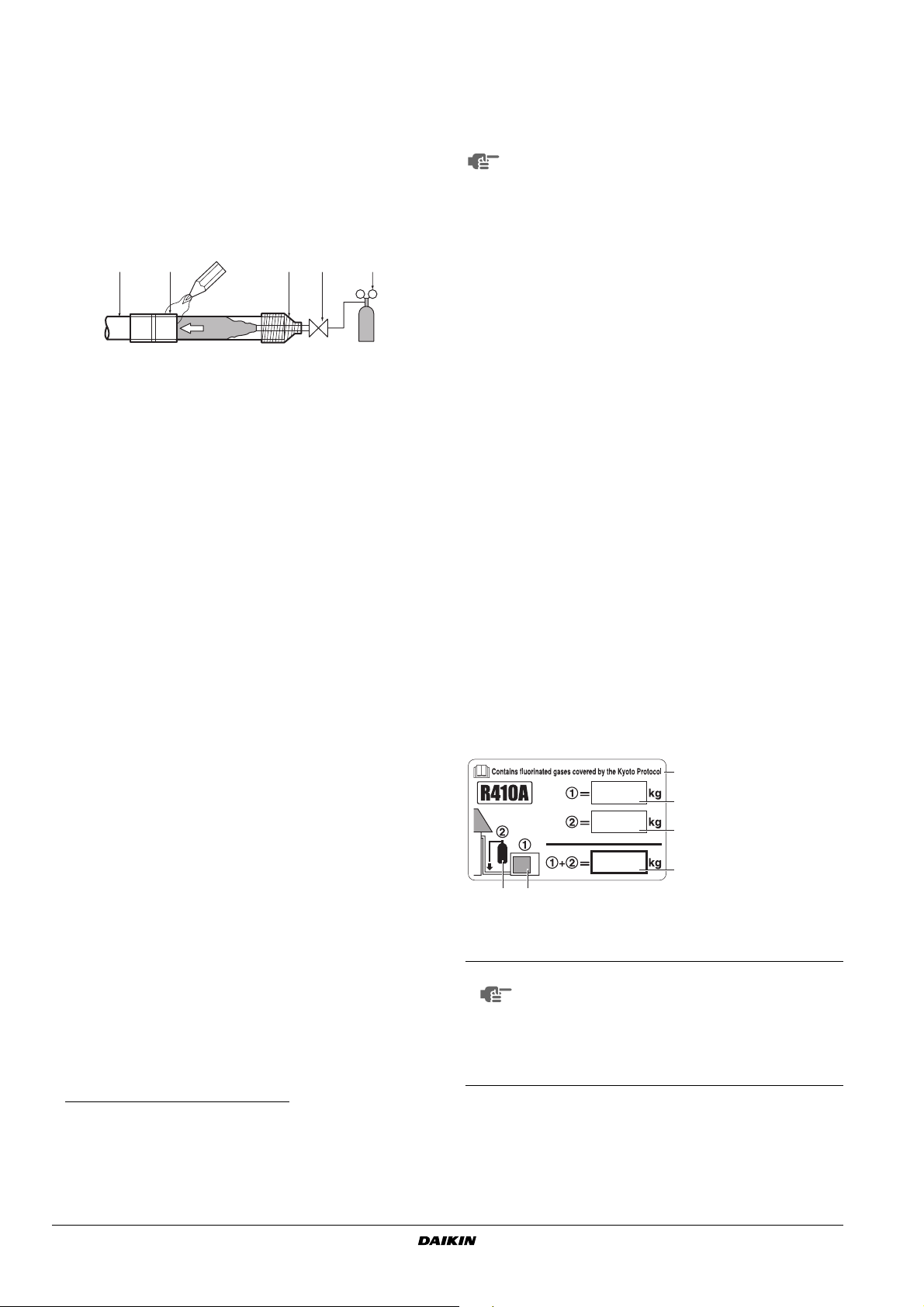

R410A
24 5
1
3
R410A
24 59
8 9
3 4 5 6
AB
1324 5
6
6
8
7
9
1
2
3
1~ 50 Hz
220-240 V
IV
■
■
■
■
■
■
■
I
NNEHÅLL
Säkerhetsöverväganden....................................................................1
Före installation ................................................................................. 2
Att välja plats för installationen..........................................................3
Försiktighetsåtgärder vid installation ................................................. 3
Utrymme för installation och service .................................................4
Kylrörsdimension och tillåten rörlängd...............................................5
Försiktighetsåtgärder vid kylrörsdragning..........................................5
Kylrör ................................................................................................. 6
Vakuumpumpning..............................................................................8
Påfyllning av köldmedel..................................................................... 8
Elektrisk ledningsdragning...............................................................10
Testkörning ......................................................................................11
Avfallshantering ...............................................................................12
Kopplingsschema ............................................................................ 13
LÄS DESSA INSTRUKTIONER NOGGRANT FÖRE
INSTALLATIONEN. SPARA MANUALEN PÅ LÄTTILLGÄNGLIG PLATS FÖR FRAMTIDA BRUK SOM
REFERENS.
FELAKTIG INSTALLATION ELLER ANSLUTNING AV
UTRUSTNING ELLER TILLBEHÖR KAN ORSAKA
ELEKTRISK CHOCK, KORTSLUTNING, LÄCKAGE,
BRAND ELLER ANNAN SKADA PÅ UTRUSTNINGEN.
ANVÄND ENDAST TILLBEHÖR FRÅN DAIKIN SOM ÄR
SPECIELLT TILLVERKADE FÖR ATT ANVÄNDAS MED
UTRUSTNINGEN. LÅT EN YRKESMAN INSTALLERA
DEM.
OM DU HAR FRÅGOR ANGÅENDE INSTALLATIONSFÖRFARANDET ELLER ANVÄNDNINGEN TAR DU
KONTAKT MED NÄRMASTE DAIKIN-ÅTERFÖRSÄLJARE FÖR RÅD OCH INFORMATION.
ÄKERHETSÖVERVÄGANDEN
S
Säkerhetsföreskrifterna här är uppdelade i följande två typer. De
omfattar båda mycket viktiga ämnen så följ dem noggrant.
VARNING
Om varningen inte lyds kan allvarlig kroppsskada orsakas.
FÖRSIKTIGT
Om försiktighetsåtgärden inte följs kan kroppsskada eller skada på
utrustningen orsakas.
Var ning
Utrustningen är inte avsedd för användning i en potentiellt
explosiv miljö.
Om du vill använda luftkonditioneringsaggregat tillsammans
med temperaturlarminställningar rekommenderar vi att du
använder en fördröjning på 10 minuter innan larmet går när
temperaturgränsen överskridits. Luftkonditioneringsaggregat
kan stanna i flera minuter under normala driftsförhållanden för
"avfrostning av inomhusenheten" eller vid drift med
"termostatstopp".
Låt leverantören eller kvalificerad personal utföra installationen
Installera inte maskinen på egen hand.
Felaktig installation kan orsaka vattenläcka, elektriska stötar
eller eldsvåda.
■
■
■
RZQS71D7V1B RZQS140D7V1B
RZQS71D2V1B
RZQS100D7V1B
RZQS125D7V1B
■
■
■
Split System luftkonditioneringsaggregat
■
Sida
.
Utför installationen i enlighet med den här installationshandboken.
Felaktig installation kan orsaka vattenläcka, elektriska stötar
eller eldsvåda.
■
Kontakta leverantören i händelse av ett köldmedelsläckage. När
luftkonditioneringsanläggningen ska installeras i ett litet rum
måste åtgärder vidtas som förhindrar att köldmedel som läcker
ut överskrider gränsvärdet i händelse av en läcka. Annars kan
detta leda till en olycka orsakad av syrebrist.
■
Använd bara föreskrivna delar och tillbehör under installationen.
Om de föreskrivna delarna inte används kan det orsaka
vattenläcka, elektriska stötar, eldsvåda eller att enheten faller
ned.
■
Installera luftkonditioneringen på ett fundament som tål dess
vikt.
Ett otillräckligt fundament kan resultera i att utrustningen faller
ned och orsakar kroppsskada.
Utför det angivna installationsarbetet med hänsyn till starka
vindar, orkaner eller jordbävningar.
Felaktigt installationsarbete kan orsaka olyckor som en följd av
att utrustningen faller ned.
Kontrollera att allt elarbete utförs av kvalificerad personal enligt
lokala lagar och regler och den här installationshandboken.
Använd en separat elkrets.
Otillräcklig kapacitet i elkretsen eller felaktig elkonstruktion kan
leda till elstötar eller eldsvåda.
Kontrollera att allt kablage är säkert. Använd föreskrivna kablar
och kontrollera att ingen yttre påverkan finns på
terminalanslutningar eller kablar.
Slarv med anslutningar eller infästning kan orsaka eldsvåda.
Vid koppling mellan inomhus- och utomhusenheter, samt
strömförsörjningen ska kablarna formas så att locket till
kopplingsboxen kan fästas ordentligt.
Om kopplingsboxens lock inte sitter på plats kan det orsaka
överhettning av terminaler, elstötar eller eldsvåda.
Om kylmedelsångor läcker ut under installationsarbetet måste
området omedelbart ventileras.
Giftig gas kan produceras om kylmedelsångor kommer i kontakt
med eld.
Kontrollera efter slutfört installationsarbete att det inte finns
något läckage av kylmedelsångor.
Giftig gas kan produceras om kylmedelsångor läcker in i rummet
och kommer i kontakt med en värmekälla, t ex en värmefläkt,
ugn eller spis.
Slå av strömbrytaren innan du vidrör elektriska terminaldelar.
Strömförande komponenter kan vidröras av misstag.
Lämna aldrig enheten obevakad under installation eller service
när servicepanelen är borttagen.
När du planerar att flytta tidigare installerade enheter måste du
först återvinna köldmedlet efter tömningen. Se kapitel
"Försiktighetsåtgärder för trycksänkningspumpning" på sid 9.
Vidrör aldrig utläckt kylmedel. Detta kan orsaka allvarliga
köldskador.
Installationsmanual
RZQS71~140D7V1B + RZQS71D2V1B
Split System luftkonditioneringsaggregat
4PW49302-5B
Installationsmanual
1
Försiktigt
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
F
ÖRE
INSTALLATION
Jorda luftkonditioneraren.
Jordmotstånd ska följa nationella föreskrifter
Anslut inte jordningen till en gasledning,
vattenledning, åskledare eller jordning för en
telefonledning.
Ofullständig jordning kan leda till elektriska stötar.
Gasrör.
Antändning eller explosion kan orsakas om gasen läcker ut.
Vattenrör.
Hårda vinylrör är inte effektiv för jordning.
Åskledare eller jordning för telefonkabel.
En elektrisk potential kan bli onormalt hög vid åsknedslag.
Installera en jordfelsbrytare.
Om en jordfelsbrytare saknas kan det leda till elektriska stötar.
Installera dräneringsrör enligt den här installationshandboken
för att ge en god dränering och isolera röret för att förhindra
kondensation.
Felaktig dränering kan orsaka vattenläckor och fuktskador på
möbler.
Installera inomhus- och utomhusenheterna, strömsladden och
anslutningskabeln minst 1 meter från TV- eller radioapparater för
att förhindra bildstörningar eller brus.
(Beroende på radiovågorna kan ett avstånd på 1 meter vara
otillräckligt för att eliminera bruset.)
Skölj inte utomhusenheten. Det kan leda till elektriska överslag
eller brand.
Installera inte luftkonditioneringen på någon av följande platser:
Där det finns en dimma av mineralolja, oljespray eller ånga, i
t ex ett kök.
Plastkomponenter kan brytas ned och falla ut eller orsaka
vattenläckor.
Där frätande gas, t ex gas av svavelhaltig syra, produceras.
Korrosion av kopparrören eller lödda delar kan göra att
köldmediet läcker ut.
I närheten av maskiner som avger elektromagnetiska vågor.
Elektromagnetiska vågor kan störa styrsystemet och göra att
utrustningen inte fungerar som den ska.
Där brandfarliga gaser kan läcka ut, där kolfiber eller
lättantändligt damm finns i luften eller där brandfarliga
ämnen, som thinner eller bensin, hanteras.
Sådana gaser kan orsaka eldsvåda.
Där luften innehåller höga salthalter, som t.ex. nära havet.
Där spänningen varierar mycket, som t ex i fabriker.
I fordon eller fartyg.
Där det förekommer sura eller alkaliska ångor.
Använd en loggbok
I enlighet med relevanta nationella och internationella föreskrifter kan
det vara nödvändigt att använda en loggbok med utrustningen, som
innehåller minst
- information om underhåll
- reparationsarbete
- resultat av tester
- standby-perioder
-o.s.v.
I Europa ger EN378 nödvändig ledning för den här loggboken.
Eftersom maximalt arbetstryck är 4,0 MPa eller 40 bar, kan
rör med större godstjocklek krävas. Se stycket "Val av
rörmaterial" på sid 5.
Säkerhetsföreskrifter för R410A
Kylmedlet kräver strikta säkerhetsåtgärder för att hålla systemet
rent, torrt och utan läckage.
- Rent och torrt.
Tillse att främmande ämnen (som mineraloljor och fukt) inte
kommer in i systemet.
- Läckagefritt.
Läs noga igenom kapitlet "Försiktighetsåtgärder vid
kylrörsdragning" på sid 5 och utför procedurerna enligt
beskrivningarna där.
Eftersom R410A är ett blandat kylmedel måste extra kylmedel
fyllas på i flytande form. (Om kylmedlet fylls på i form av gas
påverkas blandningsförhållandena så att systemet inte kommer
att fungera som avsett.)
Anslutna inomhusenheter måste vara inomhusenheter som
utvecklats speciellt för R410A.
Installation
För installation av inomhusenheten/erna, se inomhusenhetens
installationsmanual.
Illustrationerna visar en utomhusenhet av typklassen 125.
Denna installationshandbok gäller även andra typer.
Denna utomhusenhet kräver rörförgreningssatsen (tilläggsutrustning) när den används som utomhusenhet i systemet för
samtidig drift. Detaljerad information finns i katalogerna.
Använd aldrig enheten med en skadad eller ej ansluten
termistor för utlopp och inlopp. Det kan leda till att kompressorn
bränns sönder.
Notera serienumret på yttre märkplåtarna om dessa tas bort
eller sätts dit för att undvika misstag.
Se till att inte dra fast serviceluckorna med åtdragningsmoment
som överstiger 4,1 N•m.
Tillbehör
Kontrollera att följande tillbehör levererats med enheten:
Installationshandbok 1
Klämma 2
Dekal med information om
fluorgaser som påverkar
växthuseffekten
Flerspråkig dekal med
information om fluorgaser som
påverkar växthuseffekten
1
1
Installationsmanual
2
RZQS71~140D7V1B + RZQS71D2V1B
Split System luftkonditioneringsaggregat
4PW49302-5B
1
2
■
■
3
4
5
■
■
■
■
6
7
Se bilden nedan för tillbehörens placering.
1 Tillbehör
1
Hantering
Flytta enheten försiktigt genom att använda de vänstra och högra
handtagen, se figuren.
Ta tag i hörnet i stället för att hålla i insuget på sidan av höljet,
eftersom höljet då kan deformeras.
Var försiktig så att händerna eller föremål inte kommer
i kontakt med de bakre kylflänsarna.
TT
VÄLJA
A
Välj en installationsplats där följande krav uppfylls, och som
godkänns av kunden.
- Platser som är välventilerade.
- Platser där enheten inte stör grannar.
- Säkra platser som klarar enhetens vikt och vibrationer och
där enheten kan monteras vågrätt.
- Platser där det inte finns risk för brandfarlig gas eller
läckande produkt.
- Utrustningen ska inte placeras eller användas i en potentiellt
explosiv miljö.
- Platser där det finns tillräckligt med utrymme för
servicearbete.
- Platser där längden på rör- och ledningsdragning för
inomhus- och utomhusenheten hamnar inom de tillåtna
längderna.
- Platser där vatten från aggregatet inte kan orsaka skada, t ex
om dräneringen inte fungerar.
- Platser där regn kan undvikas i möjligaste mån.
Då enheten installeras på en plats som utsätts för stark vind,
skall särskild hänsyn tas till följande.
Stark vind, 5 sekundmeter eller mer, som blåser mot
utomhusaggregatets luftutblås kan orsaka kortslutning (insug av
utblåsluft) vilket kan leda till följande:
- Sänkt driftskapacitet.
- Ofta förekommande isbildning vid uppvärmningsdrift.
-Driftsavbrott beroende på tryckökning i högtrycksdelen.
- Om stark vind blåser kontinuerligt mot aggregatet kan fläkten
börja rotera mycket snabbt tills den går sönder.
Se figuren angående installation av enheten på plats där
vindriktningen kan förutses.
PLATS
Se till att vidta tillräckliga åtgärder för att förhindra att
utomhusenheten används som boplats för smådjur.
Smådjur som kommer i kontakt med strömförande
komponenter kan orsaka fel, rökutveckling eller
eldsvåda. Ge kunden instruktioner om att hålla
området omkring enheten rent.
FÖR
INSTALLATIONEN
Vänd luftutsläppssidan mot byggnadens vägg, ett staket eller en
vindskyddsskärm.
Kontrollera att det finns tillräckligt utrymme för installationen
Vänd utsläppssidan i rät vinkel mot vindriktningen.
Stark vind
Utblåsningsluft Stark vind
Förbered en dräneringskanal runt fundamentet så att vatten kan
ledas bort från aggregatet.
Om dränering av aggregatet är svårt bör det placeras på ett
betongfundament eller liknande (fundamentets höjd får inte
överstiga 150 mm).
Om aggregatet installeras på en ram bör en vattentät platta
installeras högst 150 mm från aggregatets undersida för att
förhindra vattenskador.
Då enheten installeras på en plats som ofta utsätts för snö, skall
särskild hänsyn tas till följande:
- Placera fundamentet så högt som möjligt.
-Avlägsna det bakre insugsgallret för att förhindra att snö
ansamlas på de bakre flänsarna.
Om aggregatet monteras i en ställning
ska en vattentät platta monteras (högst
150 mm från aggregatets undersida) eller
en dräneringsplugg (tillval) installeras för
att inte dräneringsvatten ska droppa ned.
(Se illustrationen).
ÖRSIKTIGHETSÅTGÄRDER
F

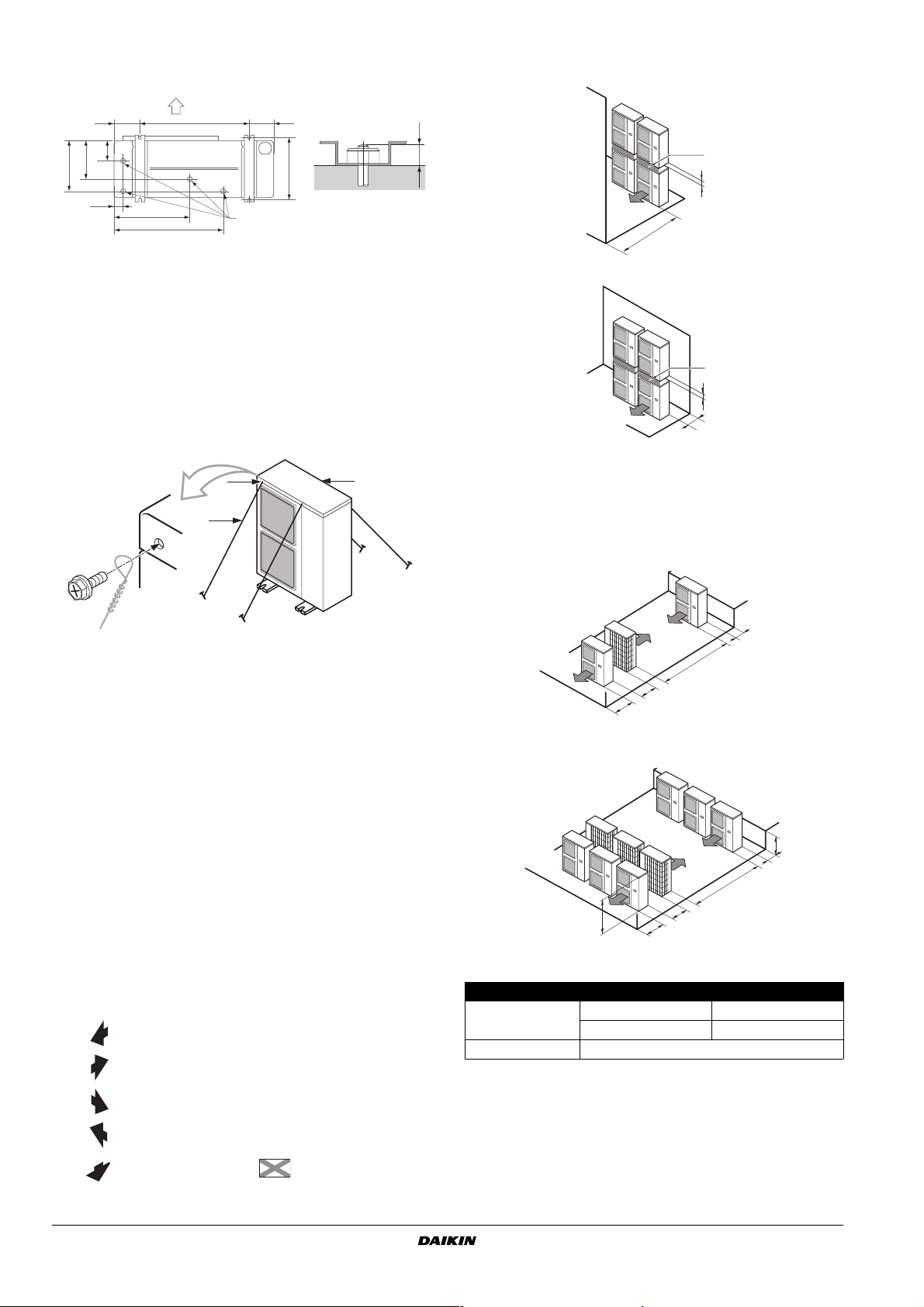

Kontrollera att installationsfundamentet är tillräckligt starkt och i
våg, så att enheten inte kommer att orsaka driftsvibrationer eller
buller efter installationen.
Fäst enheten säkert med hjälp av förankringsbultar enligt
fundamentritningen i figuren. (Anskaffa fyra uppsättningar med
en M12 förankringsbult, mutter och bricka, vilka finns tillgängliga
på marknaden.)
VID
INSTALLATION
RZQS71~140D7V1B + RZQS71D2V1B
Split System luftkonditioneringsaggregat
4PW49302-5B
Installationsmanual
3
Loading...
