Klimaanlæg i opdelt system

Installationsvejledning

I

NDHOLD

Om sikkerhed ....................................................................................1

Før installation...................................................................................2

Valg af installationssted..................................................................... 3

Forholdsregler vedrørende installation ..............................................4

Plads til service på installationen ......................................................4

Kølerørsstørrelse og tilladt rørlængde................................................5

Forholdsregler vedrørende kølerørsføring..........................................6

Kølerør...............................................................................................7

Tømning.............................................................................................9

Påfyldning af kølemiddel..................................................................10

Elektrisk ledningsføring ...................................................................12

Test-drift........................................................................................... 13

Krav til bortskaffelse ........................................................................ 14

Ledningsdiagram.............................................................................15

LÆS FØLGENDE NØJE FØR INSTALLATIONEN.
OPBEVAR DENNE HÅNDBOG ET LET TILGÆNGELIGT
STED FOR FREMTIDIG BRUG.

FORKERT INSTALLATION ELLER MONTERING AF
UDSTYRET ELLER TILBEHØRET KAN RESULTERE I
ELEKTRISK STØD, KORTSLUTNING, LÆKAGE, BRAND
ELLER ANDEN BESKADIGELSE AF UDSTYRET. BRUG
KUN TILBEHØR, SOM ER FREMSTILLET AF DAIKIN, DA
DET ER SPECIELT UDVIKLET TIL BRUG SAMMEN MED
UDSTYRET, OG LAD ALTID EN AUTORISERET
MONTØR FORETAGE MONTERINGEN.

KONTAKT ALTID DAIKIN FORHANDLEREN OG FÅ RÅD
OG VEJLEDNING I TILFÆLDE AF TVIVL OM
MONTERING ELLER BRUG AF UDSTYRET.

M

SIKKERHED

O

Forholdsreglerne nævnt nedenfor er opdelt i følgende to typer. Begge
typer omhandler meget vigtige emner, så følg anvisningerne nøje.

ADVARSEL

Hvis advarslen ignoreres, kan det medføre alvorlige ulykkestilfælde.

PAS PÅ

Hvis denne advarsel ignoreres, kan det medføre tilskadekomst eller
ødelæggelse af udstyret.

Side

Advarsel

For køling hele året ved lav indendørs luftfugtighed, såsom i
lokaler med databehandlingsudstyr, bedes du kontakte
forhandleren eller se bogen med tekniske data eller
servicevejledningen.

Hvis enhederne bruges som klimaanlæg i rum med
temperaturstyret alarm, anbefales det, at alarmen indstilles med
en forsinkelse på 10 minutter i tilfælde af, at alarmtemperaturen
overskrides. Klimaanlægget kan standse i flere minutter under
normal drift for "afrimning af indendørsenheden" eller når det
kører med "termostat-stop".

Lad din forhandler eller fagfolk udføre installationsarbejdet. Lad
være med at installere maskinen selv.
Forkert installationsarbejde kan medføre vandlækage, elektrisk
stød eller brand.

Installationsarbejdet skal udføres efter anvisningerne i
installationsvejledningen.
Forkert installationsarbejde kan medføre vandlækage, elektrisk
stød eller brand.

Søg råd hos din forhandler i tilfælde af, at anlægget lækker
kølemiddel. Når klimaanlægget installeres i et lille rum, skal man
sørge for, at den mængde kølemiddel, som eventuelt kan lække,
ikke overskrider grænseværdien, selv hvis lækage forekommer.
Ellers kan det medføre tilskadekomst på grund af iltsvind.

Anvend kun specificeret tilbehør og specificerede dele i
forbindelse med installationen.
Hvis der ikke benyttes specificerede dele kan det medføre
vandlækage, elektrisk stød, brand eller fejl på enheden.

Installér klimaanlægget på et fundament, som kan modstå
vægten af enheden.
Hvis ikke fundamentet er stærkt nok, kan det medføre, at
udstyret falder ned og forårsager tilskadekomst.

Tag højde for stærk blæst, tyfoner eller jordskælv, når
installationsarbejdet udføres.
Forkert installationsarbejde kan resultere i tilskadekomst, hvis
udstyret falder ned.

Alt el-arbejde skal udføres af kvalificerede fagfolk i henhold til
lokal lovgivning og lokale bestemmelser og i henhold til
anvisningerne i denne installationsvejledning, og der skal
anvendes en separat kreds.
Hvis der er for lidt kapacitet på strømforsyningskredsen, eller
hvis den elektriske konstruktion er udført forkert, kan det
medføre elektrisk stød eller brand.

Alle ledninger skal være sikre, og man skal derfor anvende de
specificerede ledninger og sikre sig, at terminalklemmerne og
ledningerne ikke udsættes for ekstern belastning.
Forkert udført forbindelse eller fastgørelse kan medføre brand.

Når ledningerne trækkes mellem indendørs- og
udendørsenheden, og når strømforsyningen tilsluttes, skal man
trække ledningerne på en sådan måde, at dækslet på el-boksen
kan fastgøres sikkert.
Hvis el-boksens dæksel sidder forkert, kan det resultere i, at
terminalerne bliver for varme, og medføre elektrisk stød eller
brand.

Hvis der trænger kølegas ud i rummet under installationen, skal
rummet udluftes øjeblikkeligt.
Der kan dannes giftige gasser, hvis kølemidlet kommer i kontakt
med ild.

Efter endt installationsarbejde skal man kontrollere, at der ikke
trænger kølegas ud.
Der kan dannes giftige gasser, hvis kølegassen trænger ud i
rummet og kommer i kontakt med antændelseskilder såsom en
varmeblæser, et komfur eller en ovn.

Slå afbryderen fra, før du rører ved el-terminalerne.
Man kan let komme til at berøre strømførende dele.

Hold altid øje med enheden ved installation eller service, når
servicepanelet er taget af.

Hvis man har planer om at flytte installerede enheder, skal man,
efter udpumpning, først opsamle kølemidlet. Se kapitel

"Forholdsregler ved udpumpning" på side 11.

Rør aldrig direkte ved kølemiddel, der trænger ud ved et uheld.
Dette kan medføre alvorlige sår på grund af forfrysninger.

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

Installationsvejledning

1

Pas på

■

■

■

■

■

■

F

ØR

INSTALLATION

Jordforbindelse af klimaanlægget.
Nationale krav vedr. modstand til jord skal overholdes.
Forbind ikke jordledningen med gas- eller vandrør,
lynafledere eller telefon-jordledninger.
Ufuldstændig jordforbindelse kan medføre elektrisk
stød.

■

Gasrør.
Der kan forekomme antændelse eller eksplosion i tilfælde af

gaslækage.

■

Vandrør.
Hårde vinylrør er ikke effektive jordforbindelser.

■

Lynafleder eller telefon-jordledning.
Den elektriske spænding kan stige unormalt i tilfælde af

lynnedslag.

■

Der skal installeres en fejlstrømsafbryder.
Hvis der ikke installeres en fejlstrømsafbryder, kan det medføre
elektrisk stød.

■

Installér drænrørene i henhold til denne installationsvejledning,
hvorved der sikres tilstrækkelig dræning, og isolér rørene for at
forebygge kondensdannelse.
Forkerte drænrør kan medføre vandlækage og forårsage
vandskade på inventaret.

■

Installér indendørs- og udendørsenhederne, strømforsynings­kablet og forbindelsesledningen mindst 1 meter fra tv- eller
radioapparater for at undgå billedforstyrrelse eller støj.
(Afhængigt af radiobølgerne kan en afstand på 1 meter være
utilstrækkelig til at eliminere støjen.)

■

Undlad at skylle udendørsenheden med vand. Det kan forårsage
elektrisk stød eller brand.

■

Installér ikke klimaanlægget på følgende steder:

■

Hvor der forekommer mineralolietåger, olieforstøvning eller ­damp, såsom i køkkenet.
Plasticdele kan nedbrydes og blive defekte, og dette kan
medføre vandlækage.

■

Hvor der dannes ætsende gas, såsom svovlholdig sur gas.
Korrosionsdannelse på kobberrør eller loddede dele kan
medføre kølemiddel-lækage.

■

Hvor der er opstillet maskiner, som udsender
elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet, hvilket
medfører at udstyret ikke virker korrekt.

■

Hvor der kan forekomme lækage af antændelige gasser, hvor
kulfiber eller antændeligt støv afgives til luften, eller hvor der
anvendes flygtige brændbare stoffer, såsom fortynder eller
benzin.
Disse gasser kan medføre brand.

■

Hvor luften har et højt saltindhold, som f.eks. tæt ved havet.

■

Hvor spændingen svinger meget, som f.eks. på fabrikker.

■

I kørertøjer eller på skibe.

■

Hvor der findes syreholdige eller alkaliske dampe.

Da enhederne er konstrueret til 4,0 MPa eller 40 bar, kan
det være nødvendigt at anvende rør med en større
vægtykkelse. Se "Valg af rørmateriale" på side 5.

Forholdsregler vedr. R410A

Kølemidlet skal håndteres forsigtigt for at holde systemet rent,
tørt og tæt.

- Rent og tørt
Fremmede materialer (herunder mineralolier eller fugt) bør ikke
ledes ind i systemet.

- Tæt
Læs "Forholdsregler vedrørende kølerørsføring" på side 6
omhyggeligt og overhold de beskrevne fremgangsmåder.

R410A er et blandingskølemiddel, og derfor skal yderligere
kølemiddel tilsættes i flydende form. (Kølemidlets sammen­sætning ændres, når det er i gasform, og systemet vil ikke
fungere korrekt).

De tilsluttede indendørsenheder skal være indendørsenheder,
der udelukkende er beregnet til R410A.

Installation

Vedrørende installation af indendørsenheden/-enhederne
henvises der til installationsvejledningen for indendørsenheden.

Illustrationerne viser en klasse 125 udendørsenheds-type.
Andre typer beskrives også i denne installationsvejledning.

■

Der kræves et rørforgreningssæt (ekstraudstyr) til denne uden­dørsenhed, når den anvendes som udendørsenhed med det
simultane driftssystem. Se katalogerne for at få flere
oplysninger.

■

Lad aldrig enheden køre med en beskadiget eller afbrudt termo­modstand ved udtaget eller en beskadiget eller afbrudt termo­modstand ved indsugningen, da dette kan medføre, at
kompressoren brænder sammen.

■

Undersøg modelnavn og serienummeret på udvendige (front-)
plader ved montering/afmontering af pladerne for at undgå fejl.

■

Pas på, at tilspændingsmomentet ikke overstiger 4,1 N•m, når
servicepanelerne lukkes.

Tilbehør

Kontrollér, at følgende dele leveres sammen med enheden.

Installationsvejledning 1

Holder 2

Mærkat med information om
drivhusgasser med tilsætning af
fluor

1

Installationsvejledning

2

Mærkat med information om
drivhusgasser med tilsætning af
fluor skrevet på flere sprog

1

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

1

2

■

■

3

4

5

6

7

■

■

Se figuren nedenfor vedrørende placering af delene.

1 Tilbehør

1

Håndtering

Som vist i figuren, bør enheden hånteres varsomt ved at gribe fat
i venstre og højre greb.

Placér hænderne på hjørnet i stedet for at holde på sugeindtaget på
siden af kabinettet, ellers kan kabinettet deformere.

Sørg for, at de bageste lameller ikke berøres med
hænderne eller andre ting.

Hvis enheden installeres på et sted, hvor den udsættes for
stærk vind, bør der tages særligt hensyn til følgende.

Blæser der en kraftig vind på 5 m/sek eller mere mod udendørs­enhedens luftafgang, opstår der kortslutning (indsugning af
udblæsningsluft), og dette kan have følgende konsekvenser:

-Forringet driftsevne.

- Hyppig frostdannelse under varmedrift.

-Driftafbrydelse på grund af højtryk.

- Hvis en kraftig vind uafbrudt blæser hen over enhedens
overflade, begynder ventilatoren muligvis at rotere meget
hurtigt, indtil den går i stykker.

Der henvises til figuren angående installation af denne enhed på
et sted, hvor vindretningen kan forudses.

Drej siden med luftafgangen mod bygningens væg, et hegn eller
en vindskærm.

Vær sikker på, at der er plads nok til at udføre installationen

Indstil afgangssiden i en ret vinkel i forhold til vindretningen.

V

ALG

AF

INSTALLATIONSSTED

Træf nødvendige forholdsregler for at undgå, at små
dyr trænger ind i udendørsenheden.

Det kan medføre funktionsfejl, røg eller brand, hvis
små dyr kommer i berøring med elektriske dele. Giv
kunden besked om at holde området omkring
enheden rent.

Vælg et sted for installation, hvor følgende betingelser er opfyldt,
og som kan godkendes af kunden.

- Steder med god udluftning.

- Steder hvor enheden ikke generer naboer.

- Sikre steder, som kan holde til enhedens vægt og vibration,
samt hvor enheden kan installeres i plant niveau.

- Omgivelser, hvor der ikke er mulighed for brændbar gas eller
lækager fra produktet.

- Steder hvor der er god plads til service.

- Steder hvor indendørs- og udendørsenhedens rør- og
ledningslængder holder sig indenfor det tilladte område.

- Steder, hvor lækkende vand fra enheden ikke kan forårsage
skader (f.eks. i tilfælde af et stoppet afløbsrør)

- Steder hvor regn for så vidt muligt kan undgås.

Kun RZQ100~140B8W1B

Dette er et klasse A produkt. I et boligmiljø kan dette
produkt forårsage radiostøj, og i dette tilfælde skal
brugeren træffe forholdsregler herimod.

Stærk vind

Luftudblæsning Stærk vind

Grav en kanal til dræning af vand rundt om fundamentet, så
overskydende vand kan ledes væk fra enheden.

Placer enheden på et fundament af betonblokke eller lignende,
hvis den kun med besvær kan drænes (fundamentet må ikke
være mere end maks. 150 mm højt).

Hvis enheden installeres på en ramme, skal der installeres en
vandtæt plade mindre end 150 mm fra enhedens underside for
at forhindre indtrængning af vand nedefra.

Når enheden installeres på et sted, der hyppigt udsættes for
sne, bør der tages særligt hensyn til følgende:

- Hæv fundamentet så meget som muligt.

- Fjern det bageste indsugningsgitter for at undgå, at sneen
lægger sig på de bageste lameller.

Hvis du installerer enheden på en
bygningsramme, skal du montere en
vandtæt plade (inden for 150 mm fra
undersiden af enheden) eller anvende et
sæt med en bundprop for at undgå dryp
fra overskydende vand. (Se figur).

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

Installationsvejledning

3

F

000

500

000

ORHOLDSREGLER

VEDRØRENDE

INSTALLATION

P

LADS

TIL

SERVICE

■

■

■

PÅ

INSTALLATIONEN

■

■

■

A

B

C

■

■

A

B

C

1.

2.

1.

Kontroller installationsstedets styrke og niveau, således at
enheden efter installationen ikke forårsager nogen form for
vibration eller støj under drift.

Fastspænd enheden grundigt ved hjælp af fundamentboltene
i overensstemmelse med fundamentstegningen i figuren.
(Forbered 4 sæt med gængse M12 fundamentbolte, møtrikker
og spændskiver.)

Det er bedst at skrue fundamentboltene ind til en afstand på
20 mm fra fundamentoverfladen.

A

140

289

219

47

117

Udløbs-side
Set nedefra (mm)
Dræningshul

B

423

614

Installationsmetode, som hindrer enheden i at vælte

For at enheden ikke skal vælte, skal den installeres som vist på
tegningen.

forbered alle 4 wirer som angivet på tegningen
skru toppladen af på de 4 steder, der er markeret med A og B
sæt skruerne gennem løkkerne, og skru dem fast i

140620

350

(345-355)

C

20

De numeriske tal anvendt her gengiver dimensionerne for 71-100­125-140-klasse modellerne. Tal mellem ( ) gengiver dimensionerne
for 100-125-140-klasse modellerne. (Enhed: mm)

(Der henvises til "Forholdsregler vedrørende installation" på side 4)

Forholdsregler
(A) I tilfælde af ikke-stablet installation (Se figur 1)

Blokering på
indsugningssiden

Blokering på
udløbssiden

Blokering på venstre
side

Blokering på højre side

Blokering på oversiden

(B) Ved stablet installation

I tilfælde af forhindringer foran afgangssiden.

≥1

Blokering forefindes

✓

I disse tilfælde skal

1

bunden af
installationsrammen
lukkes for at hindre, at
udblæsningsluften
omledes.

I disse tilfælde kan der

2

kun installeres 2
enheder.

Denne situation er ikke
tilladt

A

100

AA

B

C

placering af 2 fastgøringshuller på enhedens forside
placering af 2 fastgøringshuller på enhedens bagside
wirer: medfølger ikke

Afledning fra drænrøret

Hvis der er problemer med afledning fra drænrøret på udendørs­enheden (hvis der f.eks. sprøjter drænvand på mennesker), skal
man montere en drænmuffe (ekstraudstyr) på røret.

Kontrollér, at vandet ledes uhindret væk.

I tilfælde af forhindringer foran luftindtaget.

A

100

≥200
(300)

Der må ikke stables mere end én enhed.
Der kræves en afstand på omkring 100 mm for at kunne lægge

drænrør til den øverste udendørsenhed. Del A tættes, således at luft
fra afgangen ikke omledes.

(C) Ved installation i flere rækker (for anvendelse på tagryg osv.)

Ved installation af én enhed pr. række.

≥50

(100)

≥1

(2000)

≥100

(200)

≥

(1000)

Installationsvejledning

4

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

2. Ved installation af flere sideforbundne enheder (2 eller flere

000

)

000

enheder) pr. række.

L

A

≥2

(3000)

≥400 (600

≥1

(1500)

Forholdet mellem dimensionerne for H, A, og L vises i nedenstående
skema.

L A

L≤H

H<L Installation ikke mulig

0<L≤1/2H 150 (250)
1/2H<L 200 (300)

KØLERØRSSTØRRELSE OG TILLADT RØRLÆNGDE

Kølemiddelrørets størrelse

Se figur 3 vedr. twin system, se figur 4 vedr. triple system og figur 5
vedr. dobbelt twin system.

■ Hovedrør (rør mellem udendørsenhed og første forgreningsrør).
Rørene bør have samme størrelse som udendørsforbindelserne.

Kølemiddelrørets størrelse

Gasrør

Standard-

Model Mindre størrelse

RZQ71 Ø12,7
RZQ100~140 — Ø19,1

Model Mindre størrelse

RZQ71~140 Ø6,4 Ø9,5 Ø12,7

(a) Ved twin, triple og dobbelt twin relaterer de nævnte rørstørrelser kun til

hovedrørene. (L1 = rørene mellem udendørsenheden og forgreningen
i figurerne 3~5).

størrelse

Ø15,9

Væskerør
Standard-

størrelse

■ Rør mellem første forgrening og anden forgrening (L2+L3) (kun
ved dobbelt twin).

Væske Ø9,5
Gas Ø15,9

(a)

Større størrelse

—

Større størrelse

Al rørføring på stedet skal udføres af en autoriseret
køletekniker og være i overensstemmelse med gældende
lokal lovgivning samt nationale bestemmelser.

Rørføringsarbejde skal udføres af to personer:

■ Husk at åbne spærreventilen efter endt rørinstallation
og udluftning. (Hvis systemet kører, mens ventilen er
lukket, kan kompressoren ødelægges).

■ Det er forbudt at lede kølemiddel ud i atmosfæren.
Indsaml kølemidlet i overensstemmelse med reglerne
for indsamling og destruktion af freon.

■ Brug ikke flusmiddel ved lodning på kølerørene.
Ved lodning skal man anvende fosfor-kobber­loddemateriale (BCuP), som ikke behøver flusmiddel.
(Hvis man bruger et klorholdigt flusmiddel, vil rørene
korrodere, og hvis flusmidlet indeholder fluorid, vil det
nedbryde køleolien, hvilket igen vil kunne skade
kølerørsystemet.

Valg af rørmateriale

■ Materiale: Helvalset kobber til kølemidler desoxideret med
phosphorsyre.

■ Hærdningsgrad: Brug rør med en hærdningsgrad afhængigt af
rørdiameteren som vist i tabellen nedenfor.

■ Kølemiddelrørenes vægtykkelse bør overholde gældende lokale
og nationale bestemmelser. Minimal rørtykkelse for R410A rør
skal følge angivelserne i tabellen nedenfor.

Hærdningsgrad for

Rør Ø

6,4 / 9,5 / 12,7 O 0,80

15,9 O
19,1 1/2H

O = Udglødet
1/2H = Halvhårdt

rørmateriale

Minimal tykkelse t (mm)

1,00

■ Rør mellem forgrening og indendørsenheder (L2~L3 for twin,
L2~L4 for triple og L4~L7 for dobbelt twin).
Disse rørstørrelser skal være de samme som størrelsen på det
tilsluttede rør til indendørsenhederne. Forgrening: se mærket '■'
på figurerne 3, 4 og 5.

BEMÆRK

■ Brug standard-rørstørrelse ved nye installationer.

■ Ved brug af eksisterende rør er det tilladt at gå en

størrelse op, som vist i tabellen ovenfor.
Større størrelse er kun tilladt for par (L1).
Vær opmærksom på andre begrænsninger
vedrørende tilladte rørlængder, som nævnt i
tabellen "Tilladt rørlængde" på side 6.
Hvis man ikke anvender standard-rørstørrelse,
kan kapaciteten reduceres. Montøren skal være
opmærksom på dette og bedømme dette forhold
omhyggeligt i relation til hele installationen.

Valg af grenrør

RZQ100~140B8W1B +
FCQ35~71C / FCQH71C

Twin KHRQ22M20TA KHRQ58T
Tr iple KHRQ127H KHRQ58H
Dobbelt twin KHRQ22M20TA (3x) KHRQ58T (3x)

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

Installationsvejledning

5

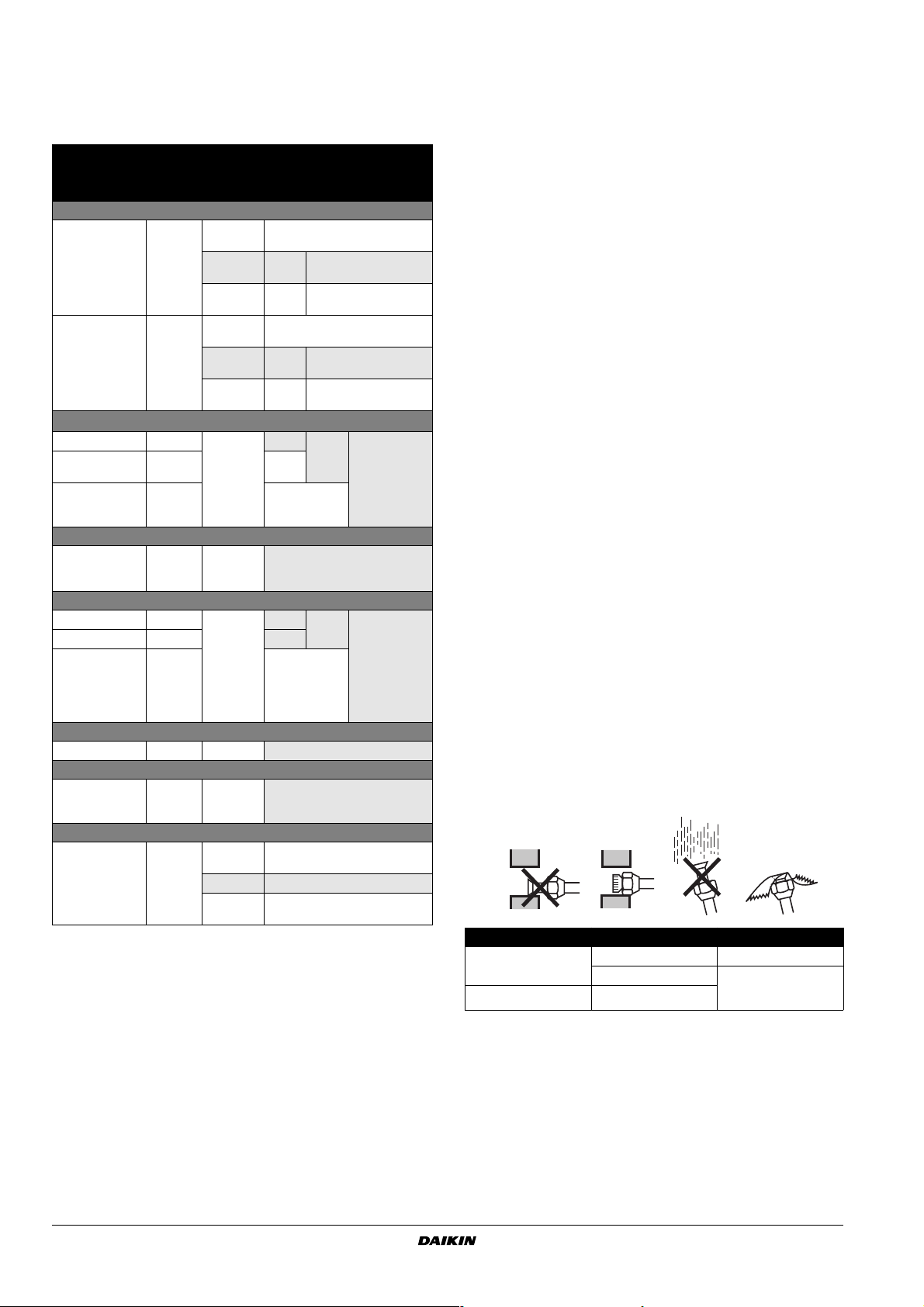

Tilladt rørlængde og højdeforskel

Se tabellen nedenfor vedrørende længde og højde. Se figurerne 2, 3,

4 og 5. Gå ud fra, at den længste linje i figuren svarer til det faktiske

længste rør, og at den højeste enhed i figuren svarer til den faktiske
højeste enhed.

Maks total en-vejs rørlængde

ParL1Mindre

• Dobbelt og
tredobbelt

• Dobbelt par

Maksimalt tilladte rørlængde

Dobbelt L1+L2+L3
Tredobbelt L1+L2+L3

Dobbelt par L1+L2+L3

Maks længde på grenrør

• Dobbelt og
tredobbelt

• Dobbelt par

Maks. forskel mellem længder på forgreningsrør

Dobbelt L2–L3
Tredobbelt L2–L4 —
Dobbelt par • L2–L3

Maks. højde mellem indendørs og udendørs

Alle H1 — 30 m

Maks. højde mellem indendørs

Dobbelt,
tredobbelt og
dobbelt par

Længde uden efterfyldning

Alle L1+L2+L3

(a) Tallet i parantes repræsenterer tilsvarende længde.

Tilladt rørlængde

Tilladt rørlængde

størrelse

standard

Større
størrelse

• L1+L2

• L1+L2+
L4

+L4

+L4+L5+
L6+L7

•L2

• L2+L4

• L4–L5

• L6–L7

• (L2+L4)–
(L3+L7)

H2

+L4+L5+
L6+L7

Mindre
størrelse

standard

Større
størrelse

(a)

Mindre
størrelse

standard ≤30 m

Større
størrelse

Størrelse
væskerør

—

—

—

—

Model

71 100 125 140

10 m (15 m)

50 m

(70 m)

25 m

(35 m)

50 m

(70 m)

25 m

(35 m)

60 m

—

10 m

75 m (95 m)

35 m (45 m)

10 m (15 m)

75 m (95 m)

35 m (45 m)

75 m

75 m

—

20 m

10 m

10 m

—

0,5 m

≤10 m

≤15 m

Eksisterende eller allerede monterede rør kan anvendes

1. Rør skal følge kriterierne nedenfor.

•Rørdiameter skal følge begrænsningerne anført i afsnit

"Kølemiddelrørets størrelse" på side 5.

•Rørlængden skal være inden for den tilladte rørlængde anført i
afsnit "Tilladt rørlængde og højdeforskel" på side 6.

•Rør skal være beregnet til R410A. Se afsnit "Valg af rørmateriale"

på side 5.

2. Rør kan genbruges uden rengøring, når:

•Total 1-vejs rørlængde: <50 m.

• Når den enhed, der skal udskiftes, har kørt hele sin levetid uden
kompressordefekt.

• Der kan foretages en korrekt udpumpning:

-Kør enheden i 30 minutter uden afbrydelse i køledrift.

-Foretag udpumpning.

- Fjern de aircondition-enheder, der skal udskiftes.

•Kontroller, om de eksisterende rør er tilsmudsede indvendigt.

Hvis ikke man kan opfylde alle disse krav, skal de eksisterende rør
rengøres eller udskiftes, når man har flyttet det klimaanlæg, der skal
udskiftes.

3. Klargør kraveforbindelser for højere tryk. Se afsnit "Pas på ved

kraveforbindelser" på side 8.

FORHOLDSREGLER VEDRØRENDE

KØLERØRSFØRING

■ Der må ikke trænge andet end det tilladte kølemiddel ind i køle­kredsløbet, eksempelvis luft osv. Hvis der lækker kølegas under
arbejde på anlægget, skal man udlufte rummet med det samme.

■ Anvend udelukkende R410A ved påfyldning af kølemiddel.
Installationsværktøj:
Brug altid kun installationsværktøj (måleinstrument, manifold­påfyldningsslange osv.) der er beregnet til installation af R410A,
så installationen kan modstå trykket, og indtrængen af fremmede
materialer (f.eks. mineralolier eller fugt) forhindres.
Vakuumpumpe:
Brug en 2-trins vakuumpumpe med kontraventil
Sørg for, at pumpeolie ikke flyder ind i systemet, mens pumpen
er ude af drift.
Anvend en vakuumpumpe, der kan udsuge til –100,7 kPa
(5 Torr, –755 mm Hg).

■ For at hindre, at smuds, væske eller støv trænger ind i rørene,
skal man knibe enden sammen med en tang eller tildække den
med tape.

Sted Installationsperiode Beskyttelsesmetode

Udendørsenhed

Indendørsenhed Uanset periode

Mere end en måned Knib røret sammen

Mindre end en måned Knib rørets ende

sammen eller tildæk

med tape

Installationsvejledning

6

Udvis stor forsigtighed, når kobberrør føres gennem vægge.

■ Ved simultant driftssystem

-Rørføringen bør udføres skrånende opad og nedad ved

hovedrøret.

-Anvend et rørforgreningssæt (ekstraudstyr) til forgrening af

kølerør.

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

Forholdsregler, der skal følges. (Se manualen, der følger med sættet
med forgreningsrør, for at få flere oplysninger.)

- Montér grenrørene horisontalt (med en maks. hældning på
15°) eller vertikalt.

- Længden på forgreningsrøret til den indendørs enhed bør
være så kort som muligt.

- Længden af begge grenrør til indendørsenheden skal være
ens.

■ Hvis eksisterende kølerørsledninger anvendes
Læg mærke til følgende, hvis der anvendes eksisterende
kølerørsledninger.

■ Foretag en visuel kontrol af den olie, der findes i

eksisterende kølerør.
Denne kontrol er meget vigtig, for hvis man anvender

eksisterende rør med nedbrudt olie, vil kompressoren bryde
sammen.

- Læg noget olie fra de rør, du ønsker at genbruge, på et
stykke hvidt papir eller på den hvide overflade af et
referencekort til oliekontrol, og sammenlign denne olie med
den farve på referencekortet til oliekontrol, der er omgivet af
en cirkel.

- Hvis oliens farve er identisk med den farve, der er omgivet
af en cirkel, eller hvis den er mørkere, skal man udskifte
rørene, montere nye rør eller rense rørene grundigt.

- Hvis oliens farve er lysere, kan rørene bruges igen uden
rengøring.

Et referencekortet til oliekontrol er uundværligt i forbindelse
med denne undersøgelse, og kortet kan købes hos din
forhandler.

■ I følgende tilfælde bør man ikke genanvende eksisterende
rørføring, og der bør installeres ny rørføring.

- Hvis den model, der blev benyttet før, har haft problemer

med kompressoren (dette kan medføre iltning af køleolien,
kedelstensrester i rørene og anden skadelig virkning).

- Hvis indendørs- og udendørsenhederne har været koblet

fra rørene i lang tid (vand eller smuds kan være trængt ind i
rørene).

- Hvis kobberrørene er korroderede.

■ Kraver bør ikke bruges igen, man bør i stedet lave nye for at
undgå utætheder.

■ Kontrollér svejste forbindelser for gaslækage, hvis der er
svejste forbindelser på de eksisterende rør.

■ Udskift beskadiget isolering med nyt materiale.

KØLERØR

■ Rør kan installeres i fire retninger.

321

78

10 Skrue, plade ved rørafgang

A Fremad
B Tilbage
C Sideværts
D Nedad

■ Hvis der skæres to slidser, kan man installere som vist på

figur "Rør i fire retninger".

(Brug en metalsav til at skære slidserne med)

■ For at tilslutte forbindelsesrøret til enheden i nedadgående
retning slås et hul ved at gennembore midterområdet omkring
hullet, der skal slås ud, med et

Ø6 mm bor. (Se figur "Rør i fire

retninger".)

■ Efter at hullet er blevet slået ud, anbefaler vi, at man maler
kanten og de omkringliggende endeflader for at undgå
rustdannelse.

Pas på, at der ikke trænger fremmedlegemer ind

Stop hullerne for rørgennemføring med kit eller isoleringsmateriale
(købes lokalt) for at tilstoppe alle åbninger, som vist på figuren.

1

1 Kit eller isoleringsmateriale

(købes lokalt)

Hvis insekter eller små dyr kravler ind i udendørsenheden, kan dette
medføre kortslutning i el-boksen.

Vær forsigtig ved håndtering af spærreventiler

■ Spærreventilerne til indendørsenheden er lukkede, når
anlægget udleveres fra fabrikken.

Ventilen skal være åben under drift.

Betegnelserne på delene til spærreventilen ses på figuren.

1

2

3

4

■ Da sidefladerne kan deformere, hvis man kun bruger moment­nøgle, når man løsner eller spænder brystmøtrikkerne, skal man
altid først lukke spærreventilen med en skruenøgle og herefter
bruge en momentnøgle.
Læg ikke skruenøgler på ventildækslet.

1 Serviceåbning
2 Spærreventil
3 Rørforbindelse
4 Ventildæksel

44

5 6

Figur - Rør i fire retninger

1 Bor
2 Midterområde omkring hul, som slås ud
3 Hul, som slås ud
4 Spalte
5 Forbindelsesrør
6 Bundramme
7 Frontplade
8 Plade ved rørafgang
9 Skrue, frontplade

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

B

9

10

A

C

D

1 Skruenøgle
2 Momentnøgle

Hvis brystmøtrikken spændes for hårdt, kan overfladen på den
indvendige spærreventil deformere, og der kan trænge gas ud i
ventilen, og endvidere vil brystmøtrikken til sidst revne.

Vær forsigtig ved håndtering af ventildækslet, da der ellers kan
opstå kølemiddellækage.

Installationsvejledning

7

■ Ved køledrift ved lav omgivende temperatur eller enhver anden
form for drift under lavt tryk skal man påføre silicone-forsegling
eller lignende for at hindre, at brystmøtrikken på spærreventilen
fryser fast (se figur). Hvis brystmøtrikken fryser fast, kan der
forekomme kølemiddellækage.

Silicone-forsegling
(Vær sikker på, at der ikke er
sprækker)

Anvendelse af spærreventilen

Brug sekskantnøgler 4 mm og 6 mm.

■ Åbning af ventilen

1. Sæt sekskantnøglen på ventilstangen og drej den mod uret.

2. Stop, når ventilstangen ikke længere drejer. Nu er den

åben.

■ Lukning af ventilen

1. Sæt sekskantnøglen på ventilstangen og drej den med uret.

2. Stop, når ventilstangen ikke længere drejer. Nu er den

lukket.

B

A

Lukkeretning

A Væskeside
B Gasside

Pas på ved håndtering af ventildækslet

■ Ventildækslet er forseglet som vist af pilen.
Se figuren.
Pas på ikke at beskadige det.

■ Når du har stillet på ventilen, skal du sørge for at stramme
ventildækslet korrekt.

Tilspændingsmoment

Væskerør 13,5~16,5 N•m
Gasrør 22,5~27,5 N•m

■ Se efter, om der trænger kølemiddel ud, efter at dækslet er
blevet spændt.

Vær forsigtig ved arbejde i serviceåbningen

■ Brug altid en fleksibel påfyldningsslange med en trykstang og
en ventil til opsamling af tiloversbleven kølemiddel i påfyldnings­slangen.

■ Efter endt arbejde skal man spænde ventildækslet ned.
Tilspændingsmoment: 11,5~13,9 N•m

Forholdsregler ved tilslutning af eksisterende rør og vedrørende isolering

■ Pas på, at de indendørs og udendørs forgreningsrør ikke
kommer i kontakt med terminaldækslet ved kompressoren.
Hvis rørisoleringen på væskesiden kommer i kontakt med
dækslet, skal du justere højden som vist på figuren nedenfor.
Pas altså på, at rørføringen ikke berører boltene eller
yderpladerne på kompressoren.

■ Når den udendørs enhed installeres højere end den indendørs
enhed, kan følgende ske:
Det kondenserede vand på spærreventilen kan bevæge sig til
den indendørs enhed. Afdæk spærreventilen med forseglende
materiale for at undgå dette.

■ Hvis temperaturen er højere end 30°C, og luftfugtigheden har en
højere relativ luftfugtighed end 80%, skal tykkelsen på det
forseglende materiale mindst være 20 mm for at forhindre
kondensering på forseglingens overflade.

■ Isolér rørene på væske- og gassiden og køleforgreningsrøret.

Enhver fritliggende del af rørene kan medføre
kondensdannelse, eller man kan brænde sig ved
berøring.

(Den højeste temperatur på gasside-rørene ligger på omkring
120°C, og derfor skal man anvende isoleringsmateriale, som er
meget bestandigt.)

1
2

3

4

1 Kompressor
2 Te r minaldæksel
3 Indendørs- og

4

5
5

6

udendørs rørføring

4 Propper osv.
5 Isoleringsmateriale
6 Bolte
A Vær forsigtig med

rør- og bolt­forbindelser og
forbindelser ved
yderpanelet

A

Pas på ved kraveforbindelser

■ Se tabellen for dimensioner ved forarbejdning af kraver og for
tilspændingsmomenter. (Overspænding kan medføre, at kraven
revner.)

A dimensioner for

Rør-

størrelse

Ø6,4 14,2~17,2 N•m 8,7~9,1

Ø9,5 32,7~39,9 N•m 12,8~13,2
Ø12,7 49,5~60,3 N•m 16,2~16,6
Ø15,9 61,8~75,4 N•m 19,3~19,7
Ø19,1 97,2~118,6 N•m 23,6~24,0

Brystmøtrik

tilspændingsmoment

Hvis man ikke anvender en momentnøgle, skal man være
opmærksom på, at tilspændingsmomentet kan øges pludseligt.
Spænd ikke møtrikker ud over den vinkel, der er angivet.

Rørstørrelse Tilspændingsvinkel

Ø6,4

Ø9,5 200 mm
Ø12,7
Ø15,9 300 mm
Ø19,1 20°~35° 450 mm

forarbejdning af

kraver (mm)

60°~90°

30°~60°

Form krave

±2

90°

45°

±2

A

R=0.4~0.8

Anbefalet længde

på værktøjets greb

150 mm

250 mm

Installationsvejledning

8

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

■ Når brystmøtrikken spændes på, skal man påføre maskinolie på
kraven (indvendig og udvendig) og først skrue møtrikken 3 eller
4 omgange i med hånden.
Smør her med etherholdig olie eller esterolie.

■ Efter endt installation skal man gennemføre en gaslækage­inspektion af rørforbindelserne med nitrogen el. lign.

Hvor og hvornår en 'olielås' er påkrævet

Da der er risiko for, at olien i opadgående rør kan flyde tilbage
i kompressoren, når denne standses, og at dette kan danne væske­kompression, eller forringe oliens returløb, er en olielås påkrævet på
et egnet sted i det opadgående gasrør.

■ Plads til installation af lås. (Se figur 6)

A Udendørsenhed
B Indendørsenhed
C Gasrør
D Væskerør
E Olielås
H Installér en lås for hver 10 m højde.

■ En lås er ikke påkrævet, når udendørsenheden er installeret
højere oppe end indendørsenheden.

Forholdsregler ved hårdlodning

■ Foretag en kvælstofblæsning under lodningen.
Hårdlodning uden kvælstofblæsning/indblæsning af nitrogen ind
i rørene vil danne store mængder oxideret film på indersiden af
rørene, og dette vil skade ventiler og kompressorer i køle­systemet og hindre normal drift. Anvend dog ikke midler til
hindring af oxidering ved lodning af rør. Rester af disse midler
kan medføre forsnævring af rør eller medføre, at nogle
komponenter ikke fungerer korrekt.

■ Når der loddes med samtidig indblæsning af kvælstof ind i rørene,
skal kvælstoffet sættes til 0,02 MPa med en trykreduktionsventil
(lige netop nok til, at man kan mærke det på huden).

12 345

6

1 Rør til kølemiddel
2 Del, som skal loddes
3 Omvikling
4 Manuel ventil
5 Tr ykreduktionsventil
6 Nitrogen

6

TØMNING

■ Foretag ikke udluftning med brug af kølemiddel. Brug en
vakuumpumpe til at udlufte anlægget. Der leveres ikke yder­ligere kølemiddel til udluftning.

■ Rør inde i enheden er kontrolleret for utæthed af fabrikanten.
Montøren skal kontrollere kølerørsledninger, der er monteret på
stedet, for lækage.

■ Kontrollér, at ventilerne er helt lukkede inden lækagetest eller
udluftning.

Opstilling for udluftning og lækagetest: se figur 8

A Parsystem
B Simultant driftsystem/system til samtidig drift
1 Tr ykmåler
2 Nitrogen
3 Kølemiddel
4 Vejemaskine
5 Vakuumpumpe
6 Spærreventil
7 Hovedrør
8 Grenrør
9 Rørforgreningssæt (ekstraudstyr)

Fremgangsmåde ved lækagetest

Lækagetesten skal opfylde EN378-2.

1 Tøm rørene og kontroller vakuum

i 1 minut.)

2 Bryd vakuumet med mindst 2 bar kvælstof. (Anvend aldrig

et tryk på mere end 4,0 MPa.)

3 Udfør lækagetest ved at påføre sæbevand osv. på rørsamlingerne.
4 Tøm for nitrogen.

5 Tøm og kontrollér vakuum igen
6 Når vakuummeteret ikke længere stiger, kan spærreventilen åbnes.

Gør følgende, hvis der er risiko for fortsat fugt i røret.
(Hvis rørarbejdet blev udført i en periode med megen
regn eller over en længere periode, kan der være trængt
regnvand ind under rørarbejdet).
Efter tømning af systemet i 2 timer skal man påføre et
tryk på 0,05 MPa (vakuumet brydes) med kvælstofgas
og tømme systemet igen med vakuumpumpen i 1 time til
–100,7 kPa (vakuumtørring). Hvis systemet ikke kan
tømmes til –100,7 kPa i løbet af 2 timer, skal
operationen med brydning af vakuum og vakuumtørring
gentages. Lad systemet stå under vakuum i 1 time, og
kontrollér, at vakuummeteret ikke stiger.

Efter udluftning med en vakuumpumpe kan det fore­komme, at kølemiddeltrykket ikke stiger, også selvom
spærreventilen er åben. Grunden til manglende tryk­stigning er eksempelvis, at ekspansionsventilen i
kredsløbet for udendørsenheden er lukket, men dette
udgør ikke et problem i forbindelse med drift af enheden.

(1)

. (Ingen trykstigning

(1)

.

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

(1) Brug en 2-trins vakuumpumpe med kontraventil, der kan

tømme op til –100,7 kPa (5 Torr, –755 mm Hg).
Tøm systemets væske- og gasrør med en vakuumpumpe
i mere end 2 timer; systemet skal være på –100,7 kPa.
Behold systemet i denne tilstand i over en time og kontrollér,
hvorvidt vakuummeteret stiger. Hvis det stiger, er der enten
fugt i systemet eller systemet har lækager.

Installationsvejledning

9

PÅFYLDNING AF KØLEMIDDEL

Vigtig information om det anvendte kølemiddel

Dette produkt indeholder fluorholdige drivhusgasser dækket af
Kyoto-protokollen. Lad ikke gasser trænge ud i atmosfæren.

Kølemiddeltype: R410A

(1)

GWP

værdi: 1975

(1)

GWP = globalt opvarmningspotentiale

Udfyld venligst med mærkeblæk,

■➀ fabrikkens påfyldning af dette produkt,

■➁ den ekstra mængde påfyldte kølemiddel på opstillingsstedet

og

■➀+➁ den totale påfyldte mængde
på mærkaten med information om drivhusgasser med tilsætning af

fluor, som følger med dette produkt.
Den udfyldte mærkat skal sættes på i nærheden af åbningen til

produktpåfyldning (eksempelvis på indersiden af servicedækslet).

1 fabrikkens påfyldning af

4

dette produkt:
se fabriksskiltet på

1

enheden

2 ekstra mængde påfyldte

2

kølemiddel på
opstillingsstedet

3 totalt påfyldte mængde

3

5

6

BEMÆRK

Nationale bestemmelser som følge af
implementeringen af EU-lovgivning vedrørende visse
drivhusgasser med tilsætning af fluor kan gøre det
nødvendigt at sætte en mærkat på enheden, som er
skrevet på det officielle nationale sprog. Derfor
medfølger der en mærkat med information om
drivhusgasser med tilsætning af fluor skrevet på flere
sprog.

Instruktioner om påsætning kan ses på bagsiden af
mærkaten.

Forholdsregler ved servicearbejde

kølemiddel

4 Indeholder fluorholdige

drivhusgasser dækket af
Kyoto-protokollen

5 udendørsenhed
6 kølecylinder og manifold

til påfyldning

Yderligere påfyldning af kølemiddel

■ Den ekstra påfyldningsmængde afhænger af længden på
kølerørene som i "Maks total en-vejs rørlængde" i tabellen i
afsnit "Tilladt rørlængde og højdeforskel" på side 6. (f.eks.
dobbelt: L1+L2+L3).

■ Hvis rørlængden overskrider 30 m, skal du påfylde kølemiddel­mængde i henhold til følgende tabel.

I forbindelse med service i fremtiden skal du markere den valgte
mængde med en cirkel i tabellen nedenfor

Ved parsystemer

Tabel 1: Yderligere påfyldning af kølemiddel <enhed: kg>

Standardstørrelse væskerør

Tilsluttet rørlængde er mellem

Model 30~40 m 40~50 m 50~60 m 60~75 m

RZQ71
RZQ100~140

Model 15~20 m 20~25 m 25~30 m 30~35 m

RZQ71
RZQ100~140 1,5 2,0

0,5 1,0

Større størrelse på væskerør

Tilsluttet rørlængde er mellem

0,5 1,0

—

1,5 2,0

—

For systemer med dobbelt, tredobbelt og dobbelt par

Efterfyld i henhold til følgende beregning. (Ekstra mængde er
R1+R2)

1. G1: total længde
G2: total længde Ø6,4 mm væskerør

2.a G1>30 m
beregn længde, som overskrider 30 m (=G1–30 m)
Baseret på denne længde bestemmes R1, R2 i tabellen

b G1≤30 m og G1+G2>30 m

beregn total længde, som overskrider 30 m (=G1+G2–30 m)
Baseret på denne længde bestemmes R2 i tabellen, R1=0

3. Total ekstra påfyldningsmængde
R=R1+R2 (kg)

Tabel 2:

Model 0~10 10~20 20~30 30~45

RZQ71~140

Længde <enhed: m>, ekstra påfyldning af kølemiddel <enhed: kg>

Ø9,5 mm væskerør

Længde er længere end

"Længde uden efterfylding"

Væskerør Ø

Hovedrør
Forgrening
Forgrening 6,4 0,3 0,6 0,9 1,2 R2

9,5 0,5 1,0 1,5 2,0 R1

Når man foretager service på enheden, hvor kølesystemet
skal åbnes, skal kølemidlet tømmes ud i henhold til lokale
bestemmelser.

Denne enhed kræver yderligere påfyldning af kølemiddel afhængigt
af længden på rørene, der er tilsluttet på stedet. Påfyld flydende
kølemiddel i kølerøret gennem serviceåbningen på væskespærre­ventilen. Da R410A er et blandet kølemiddel, ændres dets sammen­sætning, når det er i gasform, og der er ikke længere sikkerhed for, at
systemet fungerer normalt.

På denne model er det ikke nødvendigt at efterfylde kølemiddel, hvis
rørlængen er ≤30 m.

<5 m: Se "Total driftsvægt for kølemiddel (efter lækage etc.)" på

side 11.

Installationsvejledning

10

Eksempel 1

L2=7 (Ø6,4)

100 type

udendørs varmepumpe

1 G1=L1=35 m G2=L2+L3=7+5=12
2 Over

a G1–30=5 m ➙ Ø9,5 R1=0,5 kg
b G2=12 m ➙ Ø6,4 R2=0,6 kg

3 Påfyldningsmængde kølemiddel=R=R1+R2=0,5+0,6=1,1 kg

L1=35 (Ø9,5) indendørs

L3=5 (Ø6,4)

30 m

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

50 type

50 type

4PW40417-4B

Eksempel 2

L2=17 (Ø6,4)

125 type

udendørs varmepumpe indendørs

1 G1=L1=5 m G2=L2+L3+L4=17+17+20=54
2 Over

a G1=5 m ➙ R1=0,0 kg
b (G1+G2)–30=(5+54)–30=29 ➙ Ø6,4 R2=0,9 kg

3 Påfyldningsmængde kølemiddel=R=R1+R2=0,0+0,9=0,9 kg

L1=5 (Ø9,5) L3=17 (Ø6,4)

L4=20 (Ø6,4)

30 m

Hvis der skal skiftes kølemiddel, skal man først foretage
udsugning. Foretag udsugningen ved serviceåbningen.
Brug ikke en anden åbning eller spærreventilen i forbin­delse med udsugning. Der kan ikke foretages en komplet
udsugning ved disse åbninger.

Placering af serviceåbning:

■ RZQ100~140B
Udendørsenheder har 2 åbninger på rørene. En
mellem væskesamleren og den elektroniske
ekspansionsventil og en anden mellem
varmeveksleren og 4-vejs-ventilen.

■ RZQ71~140C
Udendørsenheder har 1 åbning på rørene. Den
sidder mellem varmeveksleren og 4-vejs ventilen.

Systemer med væskerør i større størrelse

■ Udskift 30 m med 15 m i beregninger ovenfor og brug
nedenstående tabel.

■ G1: total længde Ø12,7 mm væskerør.

Længde er længere end

"Længde uden efterfylding"

Model Væskerør Ø

RZQ71 Hovedrør
RZQ100~140 Hovedrør 1,5 2,0
RZQ71~140 Forgrening 6,4 0,3 0,6
RZQ140 Forgrening 9,5 0,5 1,0

12,7 0,5 1,0

0~5 m

5~10 m

50 type

indendørs

50 type

50 type

10~15 m

——

15~20 m

Total driftsvægt for kølemiddel (efter lækage etc.)

Den totale påfyldningsmængde afhænger af længden på kølerørene
som i "Maksimalt tilladte rørlængde" i tabellen i afsnit "Tilladt

rørlængde og højdeforskel" på side 6. (f.eks. dobbelt: L1+L2).

Tabel 3: Total påfyldningsmængde <enhed: kg>

Længde på kølerør

m

Model

RZQ100~140B

RZQ71C

RZQ100~140C

Størrelse
væskerør

Mindre

størrelse

standard 3,30 3,30 3,80 4,30 4,80 5,30 5,80 6,30

Mindre

størrelse

standard 1,75 1,75 2,25 2,75 3,25 3,75 —

Mindre

størrelse

standard 2,70 2,70 3,20 3,70 4,20 4,70 5,20 5,70

(a)

5~10 m

3~5

3,30 3,30 —

1,75 1,75 —

2,70 2,70 —

10~20 m

20~30 m

30~40 m

40~50 m

50~60 m

Længde på kølerør

m

Størrelse

Model

RZQ100~140B
RZQ71C 2,25 2,25 2,75 3,25 3,75 —
RZQ100~140C 3,20 3,20 3,70 4,20 4,70 5,20 5,70

(a) Når rørlængden er mindre end 5 m, skal der skiftes kølemiddel på enheden.

væskerør

Større

størrelse

Påfyld den angivne mængde kølemiddel.

(a)

5~10 m

3~5

3,80 3,80 4,30 4,80 5,30 5,80 6,30

10~15 m

15~20 m

Forholdsregler ved udpumpning

Udendørsenheden er udstyret med en lavtrykskontakt eller en
lavtrykssensor til beskyttelse af kompressoren.

Kortslut aldrig lavtrykskontakten eller en lavtrykssensoren
ved udpumpning.

Foretag følgende for at udføre udpumpning.

■ Forberedelser

• Afbryd strømforsyningen.Åbn frontpanelet og dæk printkortet
og klembrættet med isolerende afdækning for at undgå
elektrisk stød ved utilsigtet berøring af strømførende dele.

• Luk frontpanelet før udendørsenheden forlades. Man må ikke
forlade enheden, hvis frontpanelet står åbent.

• Tænd for strømforsyningen og foretag udpumpning i henhold
til fremgangsmåden nedenfor.

■ Pumpedrift

■ RZQ100~140B

Fremgangsmåde Forholdsregler

60~75 m

1 Kontrollér, at spærreventilerne

på væskesiden og på
gassiden er åbne.

2 Tr yk på BS1 udpumpnings-

knappen på printpladen på
udendørsenheden.

3 Når kompressoren standser

efter 3 eller 5 minutter
man lukke spærreventilen på
væskesiden og på gassiden
helt. (Se "Anvendelse af

spærreventilen" på side 8)

4 Afbryd strømforsyningen.

(a)

■ RZQ71~140C

Fremgangsmåde Forholdsregler

1 Kontrollér, at spærreventilerne

på væskesiden og på
gassiden er åbne.

2 Tr yk på BS4 udpumpnings-

knappen på printpladen på
udendørsenheden
(±8 sekunder).

3 Luk spærreventilen på

væskesiden helt ca. 2 minutter
efter, at kompressoren er
startet. (Se "Anvendelse af

spærreventilen" på side 8)

4 Når kompressoren standser

efter 2 til 5 minutter
man lukke spærreventilen på
gassiden helt. (Se

"Anvendelse af
spærreventilen" på side 8)

5 Afbryd strømforsyningen.

(a) Hvis udendørsenheden ikke kører efter endt pumpning, ej heller ved tændt

fjernbetjening, kan fjernbetjeningen vise "

(a)

, skal

• Efter endt pumpning skal man huske at fjerne den

isolerende afdækning i el-boksen for beskyttelse, som
beskrevet i kapitel "Forberedelser" på side 11.

—

Kompressoren og den
udendørs ventilator starter
automatisk.
Den indendørs ventilator kan
gå i gang automatisk.
Vær opmærksom på dette.

Forlad aldrig

, skal

udendørsenheden med åbnet
frontpanel, når
strømforsyningen er slået til.

—

Kompressoren og den
udendørs ventilator starter
automatisk.
Den indendørs ventilator kan
gå i gang automatisk.
Vær opmærksom på dette.

Forlad aldrig udendørs­enheden med åbnet front­panel, når strømforsyningen
er slået til.
Hvis ikke spærreventilen på
væskesiden er helt lukket, når
kompressoren kører, så kan
udpumpningen ikke
gennemføres.

U4

". Dette er ikke en fejlfunktion.

20~25 m

25~30 m

30~35 m

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

Installationsvejledning

11

• Sluk for kontakten til hovedstrømforsyningen og tænd for
den igen, hvis anlægget skal i drift. Kontrollér, at
spærreventilerne på væske- og gassiden er åbne, og
husk at kontrollere enheden i køledrift ved testkørsel.

■ Før el-ledningerne således, at frontdækslet ikke løftes under
arbejdet, og fastgør frontdækslet sikkert.

ELEKTRISK LEDNINGSFØRING

■ Al ledningsarbejde skal udføres af autoriserede
elektrikere.

■ Alle lokalt leverede dele og elektriske konstruktioner
skal være i overensstemmelse med gældende lokale
og nationale regler.

■ Højspænding
For at undgå elektrisk stød skal man afbryde
strømforsyningen 1 minut eller mere før man udfører
servicearbejde på elektriske dele. Selv efter 1 minut
skal man altid måle spændingen på terminalerne på
kondensatorer til forsyningsnettet eller på elektriske
dele, og man skal, før man berører delene, sikre sig,
at spændingsværdierne er 50 V DC eller mindre.

Føring af el-ledninger skal udføres af to personer:

Enheden må først anvendes, når rørinstallationen er
færdiggjort. (Hvis anlægget startes, før rørinstallationen er
færdig, beskadiges kompressoren.)

Forholdsregler ved elektrisk ledningsføring

■ Al strømforsyning skal være afbrudt, før der kan arbejdes på
terminal-enhederne.

■ Brug kun kobberledning.

■ Ledningsføringen mellem indendørs- og udendørsenheden skal

være beregnet til 220~240 V.

■ Der skal monteres en hovedafbryder eller anden form for
afbryder med adskillelse af alle ledere i ledningsføringen i
henhold til relevante lokale og nationale bestemmelser.
Slå ikke hovedafbryderen til, før alt ledningsarbejde er afsluttet.

■ Vedr. W1
Sørg for at tilslutte strømforsyningskabler i normal fase. Hvis de
tilsluttes i modfase, viser indendørsenhedens fjernbetjening "U1",
og udstyret kan ikke betjenes. To af de tre strømforsyningskabler
(L1, L2 og L3) ændres til korrekt fase.
Hvis kontakten i den magnetiske kontakt kobles til med magt,
mens udstyret ikke er i drift, brænder kompressoren sammen.
Kontakten må aldrig kobles til med magt.

■ Pres aldrig bundtede kabler ind i en enhed.

■ Fastgør kablerne, så de ikke kommer i berøring med rørene

(især på højttrykssiden).

■ El-ledningerne skal sikres med klemmer, som vist i figuren
nedenfor, således at de ikke kommer i berøring med rørene,
særlig på højtrykssiden.
Man skal sikre sig, at terminal-forbindelserne er aflastede.

■ Ved montage af jordlækagedetektoren, skal man sikre sig, at
den er kompatibel med inverteren (modstand mod højfrekvent
elektrisk støj) for at undgå, at jordlækagedetektoren åbner
unødigt.

■ Eftersom denne enhed er udstyret med en inverter, vil det, hvis
man installerer faseførende kondensator, ikke alene give mindre
strømeffekt men også resultere i, at kondensatoren bliver for
varm pga. højfrekvente bølger. Derfor skal man aldrig installere
faseførende kondensatorer.

Man skal sikre ledningerne som vist nedenfor.

1 Man skal sikre jordledningen til spærreventilens monterings-

plade, så den ikke glider.

2 Fastgør jordledningen yderligere til spærreventilens monterings-

plade sammen med el-ledningerne og ledningerne enhederne
imellem.

1

2

V1

3

3

4
5

6

1 El-boks
2 Monteringsplade spærreventil
3 Jord
4 Spændeanordning
5 Ledninger mellem enheder
6 Strømforsyning og jordledning

3

4
5

6

W1

3

2
1

2
1

1 Strømforsyningsledning og jordledning
2 Ledninger mellem enheder

2
1

■ Når der fører kabler fra enheden, kan der indsættes et
beskyttelseshylster til ledningskanalerne (PG-indsatser) ved
installationshullet. (Se figur 7)

1 Ledning
2 Bøsning
3 Møtrik
4 Ramme
5 Slange
A Inderside
B Yderside

Hvis man ikke anvender ledningskanal, skal man beskytte
ledningerne med vinylrør for at undgå, at kanten ved
installationshullet skærer i ledningerne.

■ Følg ledningsdiagrammet til ledningsnettet.

■ Form ledningerne og fastgør dækslet godt, således at det

monteres korrekt.

Installationsvejledning

12

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

Forholdsregler i forbindelse med ledningsføring ved strømforsyning og mellem enhederne

■ Brug en rund krympe-terminal ved tilslutning til strøm­forsyningens klembræt. Hvis den ikke kan anvendes, skal
vejledningen nedenfor følges.

1 Rund klemmeterminal
2 Udskåret del
3 Spændeskive med krave

123

- Tilslut ikke ledninger med forskellig tykkelse til den samme

strømtilførselsterminal. (Løse forbindelser kan forårsage
overophedning.)

- Når ledninger med samme tykkelse forbindes, skal de

forbindes i henhold til figuren nedenfor.

Specifikationer vedrørende komponenter til standard­ledningsføring

RZQ71V1 RZQ100~140V1 RZQ100~140W1

Min.
kredsløbsampere

(a)

(MCA)

Anbefalet sikring
på opstillingssted

Ledningstype

Dimension

Ledningstype til
ledningsføring
mellem enheder

(b)

(a) De anførte værdier er maksimumværdier (se elektriske data for kombinationer

med indendørsenheder for eksakte værdier).

(b) Kun til beskyttede rør, anvend H07RN-F, når der ikke anvendes beskyttede rør.

17,7 26,4 15,9

20 A 32 A20 A

H05VV-U3G H05VV-U5G

Ledningsdimensionen skal overholde gældende lokale og

nationale regler.

H05VV-U4G2.5

■ Brug en passende skruetrækker ved stramning af terminal­skruerne.
Små skruetrækkere kan ødelægge skruehovedet og kan
medføre, at skruerne ikke spændes tilstrækkeligt.

■ Hvis terminalskruerne spændes for hårdt, kan skruerne
ødelægges.

■ Se tabellen nedenfor vedrørende tilspændingsmomenter for
terminalskruerne.

Tilspændingsmoment (N•m)

M4 (X1M) 1,2~1,8
M4 (EARTH) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (EARTH) 2,4~2,9

■ Der henvises til installationsvejledningen, der leveres med
indendørsenheden, med hensyn til ledningsføring for
indendørsenheder osv.

■ Montér en fejlstrømsafbryder og en sikring i strømforsynings­forbindelsen. (Se figur 9)

I Par

II Dobbelt
III Tredobbelt
IV Dobbelt par
M Master

S Slave
1 Fejlstrømsafbryder
2 Sikring
3 Fjernbetjening

■ Ved udførelse af ledningsarbejde skal man sikre sig, at der
anvendes foreskrevne ledninger, tilslutte alle ledninger og
fastgøre dem, så terminalerne ikke belastes.

BEMÆRK

Fejlstrømsafbryderen skal være en high-speed type
afbryder på 30 mA (<0,1 s).

Kun RZQ71~140C7: Udstyrets overensstemmelse med
EN/IEC 61000-3-12

(1)

.

TEST-DRIFT

ADVARSEL

Man kan let komme til at berøre strømførende dele.
Hold altid øje med enheden ved installation eller service,

når servicepanelet er taget af.

BEMÆRK

Kontrol, før anlægget benyttes

El-ledninger
Ledningsføring
mellem enheder
Jordledning

Rør til
kølemiddel

Ekstra
kølemiddel

Bemærk, at den nødvendige indgangseffekt kan være
højere end anført på enhedens fabriksskilt i det første
stykke tid, hvor enheden kører. Dette skyldes
kompressoren, som kræver en tilkøringstid på 50
timer, før den kører normalt og får et stabilt
strømforbrug.

Elementer, der skal testes

■ Stemmer ledningen overens med angivelserne
i ledningsdiagrammet?
Se efter, om alle ledninger er monteret, og at der
ikke er manglende faser eller modfase.

■ Er der fast jordforbindelse til enheden?

■ Er ledningsføringen forbundet i serie mellem

enhederne korrekt?

■ Er alle lednings-monteringsskruer spændte?

■ Er isoleringsmodstanden mindst 1 MΩ?

-Brug en 500 V mega-tester til måling af isolering.

-Brug ikke en mega-tester til

lavspændingskredsløb.

■ Har rørene den rigtige størrelse?

■ Sidder isoleringsmaterialet ordentligt fast på

rørene?
Er både væske- og gasrør isolerede?

■ Er spærreventilerne åbne, både på væske- og
gassiden?

■ Har du noteret den ekstra mængde kølemiddel og
længden på kølerørene?

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

(1) Europæisk/international teknisk standard, der definerer grænser for

harmoniske strømkilder frembragt af udstyr, som er tilsluttet offentlige
lavspændings-systemer med en indgangsstrøm på >16 A og ≤75 A
pr. fase.

Installationsvejledning

13

■ Hus at udføre en testkørsel.

■ Åbn spærreventilerne på væskesiden og gassiden helt. Hvis

man kører enheden med lukkede spærreventiler, vil
kompressoren bryde sammen.

■ Husk at køre den første testkørsel af installationen i køledrift.

■ Forlad aldrig enheden med åbent frontpanel under testkørsel.

Testkørsel

1 Husk at tænde for strømmen mindst 6 timer før driftsstart for at

beskytte kompressoren.

2 Kontrollér, om alle væske- og gasspærreventiler er åbne.

B

A

3 Husk at lukke frontpanelet, før anlægget startes, hvis ikke

panelet er lukket, kan det medføre elektrisk stød.

4 Enheden skal indstilles til køledrift.

5 Tr yk 4 gange på kontrol/test tasten (inspection/test operation) på

fjernbetjeningen (2 gange ved en trådløs fjernbetjening) for at
starte testdrift.

6 Tr yk på ON/OFF knappen inden for 10 sekunder for at starte

testdrift og kontrollér driftsstatus i ca. 6 minutter. Eventuelt stiger
køletrykket ikke, selvom spærreventilen er åben og efter
udluftning med en vakuumpumpe. Dette skyldes, at indendørs­enhedens kølerør er lukkede med elektriske ventiler indvendigt.
Dette medfører ikke problemer under driften.

7 Tr yk på knappen til justering af luftstrømmens retning og

kontrollér, om enheden reagerer på ændringen af luftstrøm.

8 Tr yk 2 gange på kontrol/test tasten (inspection/test operation) på

fjernbetjeningen for at starte testdrift og for at kontrollere, at
fejlkoden viser "

00

" (=normal). Hvis ikke fejlkoden viser "00", se

da "Fejldiagnose ved første installation" på side 14.

9 Hvis man trykker på kontrol/test tasten (inspection/test

operation) 4 gange under en testkørsel, skifter enheden tilbage
til normal drift.

10 Kontrollér alle funktioner i henhold til betjeningsvejledningen.

Retning åben

A Væskeside
B Gasside

Fjern dækslet og drej
mod uret med en
sekskantnøgle indtil anslag

Fejldiagnose ved første installation

Hvis der ikke vises noget på fjernbetjeningen (den aktuelt indstillede
temperatur vises ikke), skal man kontrollere for følgende
uregelmæssigheder, før man kan tyde mulige fejlkoder.

■ Afbrydelse eller ledningsfejl (mellem strømforsyning og
udendørsenhed, mellem udendørsenhed og indendørs­enhed, mellem indendørsenhed og fjernbetjening).

■ Sikringen på udendørsenhedens printplade er defekt.

■ Hvis fjernbetjeningen viser "E3", "E4" eller "L8" som en fejlkode,

er det muligt, at enten spærreventilerne er lukkede, eller at
luftindtaget eller luftudtaget er blokeret.

■ Hvis fejlkoden "U2" vises på fjernbetjeningen, skal man
kontrollere, om spændingen er konstant.

■ Hvis fejlkoden"U4" eller "UF" vises på fjernbetjeningen, skal man
kontrollere forbindelserne på ledningsføringen mellem
enhederne.

■ Hvis fejlkoden "L4" vises på fjernbetjeningen, kan luftindtaget
eller luftudtaget være blokeret.

■ Føleren til beskyttelse mod faseskift på dette produkt fungerer
kun i initialiseringsfasen efter afbrydelse af strømmen.
Føleren til beskyttelse mod faseskift er beregnet til at stoppe
anlægget, hvis der er uregelmæssigheder, når anlægget startes.

■ Når føleren til beskyttelse mod faseskift tvinger enheden til at

standse, skal man kontrollere for manglende faser. Hvis dette
er tilfældet, skal man afbryde strømforsyningen til enheden
og bytte om på to af de tre faser. Tænd for strømmen igen og
start enheden.

■ Detektering af faseskift udføres ikke, mens anlægget kører.

■ Ved mulig faseskift efter en midlertidig strømafbrydelse, og

hvis strømmen afbrydes og tilsluttes, når anlægget er i drift,
skal man installere et kredsløb til beskyttelse mod faseskift
på installationsstedet. Dette forekommer ikke, når man
bruger generatorer. Hvis enheden kører med faseskift, kan
det beskadige kompressoren og andre komponenter.

■ Ved manglende fase i forbindelse med W1 enheder vises "

E7

eller "U2" på indendørsenhedens fjernbetjening.
Drift er ikke mulig hvis dette forekommer. Hvis det sker, skal man
afbryde strømmen, kontrollere ledningerne igen og bytte om på
to af de tre elektriske ledninger. (Hvis ikke drift er mulig, må man
under ingen omstændigheder tvinge den elektromagnetiske
kontaktor over på 'til'.)

KRAV TIL BORTSKAFFELSE

"

Forholdsregler ved testkørsel

1 For at registrere spærreventiler, der ikke åbner, kører enheden i

tvungen køledrift i 2-3 minutter ved første testkørsel, selv om
fjernbetjeningen er indstillet til varmedrift. I dette tilfælde vil
fjernbetjeningen hele tiden vise varmesymbolet, og enheden vil
automatisk skifte til varmedrift, når test-tiden er gået.

2 Hvis man af en eller anden grund ikke kan køre enheden i

testdrift, se da "Fejldiagnose ved første installation" på side 14.

3 Hvis man ikke kan køre enheden i testdrift, vil den normalt gå

tilbage til normal tilstand efter 30 minutter.

4 Ved trådløs fjernbetjening skal man først montere en infrarød

modtager på indendørsenhedens frontpanel, før man kører i
testdrift.

5 Hvis indendørsenhedernes paneler endnu ikke er monteret, skal

man afbryde strømforsyningen efter endt testkørsel.

6 Ved en komplet testkørsel skal man også afbryde strøm-

forsyningen efter at have foretaget et normalt driftsstop på
fjernbetjeningen. Stands ikke driften ved at slå kredsløbs­afbryderne fra.

Installationsvejledning

14

Afmontering af enheden, behandling af kølemiddel, olie og eventuelle
andre dele, skal ske i henhold til de relevante lokale og nationale
bestemmelser.

RZQ71~140C7V1B + RZQ100~140B8W1B

Klimaanlæg i opdelt system

4PW40417-4B

LEDNINGSDIAGRAM

: Ledningsklemme BLK : Sort
: Te r minal GRN : Grøn
: Forbindelsesklemme BRN : Brun
: Relæforbindelse BLU : Blå
: Ledningsføring på stedet ORG : Orange

RED : Rød
WHT : Hvid
YLW : Gul

: Se servicevejledningen vedrørende tilslutning af

ledninger til X6A.

: Vælgerkontakternes position (DS1) viser fabriks-

indstillingen. For detaljer, se servicevejledningen.

A1P~A4P..............Printkort

BS1~BS4..............Trykknap

C1~C4 ..................Kondensator

DS1....................... Dip-omskifter

E1HC....................Krumtaphusvarmer

F1U~F6U..............Sikring

HAP (A1P)............Servicemonitor (grøn)

HAP (A2P)............Servicemonitor (grøn)

H1P (A1P) ............Servicemonitor (rød)

H1P~H7P (A2P) ...Servicemonitor (orange)

K1M ...................... Magnetkontaktor (kun vedr. W1 modeller)

K1R....................... Magnetrelæ (Y1S)

K2R....................... Magnetrelæ (kun vedr. W1 modeller)

K3R....................... Magnetrelæ (E1HC) (kun vedr. W1 modeller)

K4R....................... Magnetrelæ (E1HC) (kun vedr. V1 modeller)

K4R•K5R ..............Magnetrelæ (kun vedr. W1 modeller)

K10R•K11R ..........Magnetrelæ

L1R.......................Reaktor

M1C......................Motor (kompressor)

M1F•M2F..............Motor (ventilator)

PS......................... Effektkreds

Q1DI ..................... Fejlstrømsafbryder (medfølger ikke)

R1•R2 ................... Modstand

R1T....................... Termomodstand (luft)

R2T....................... Termomodstand (spiral) (kun vedr. W1 modeller)

R2T....................... Termomodstand (udtag) (kun vedr. V1 modeller)

R3T ..................Termomodstand (afgangsrør)

(kun vedr. W1 modeller)

R3T ..................Termomodstand (sugerør) (kun vedr. V1 modeller))

R4T ..................Termomodstand (sugerør) (kun vedr. W1 modeller)

R4T ..................Termomodstand (spiral) (kun vedr. V1 modeller)

R5T ..................Termomodstand (effektmodul)

(kun vedr. W1 modeller)

R5T ..................Termomodstand (spiral midte)

(kun vedr. V1 modeller)

R6T ..................Termomodstand (væske)

R10T ................Termomodstand (lamel)

RC....................Kredsløb signalmodtagelse

S1NPL..............Trykføler (lav)

S1NPH.............Trykføler (høj)

S1PH................Trykafbryder (høj)

S1PL ................Trykafbryder (lav)

TC ....................Kredsløb signaltransmission

V1R..................Effektmodul

V2R•V3R..........Diodemodul

V1T ..................Isoleret port bipolær transistor

X1M..................Klemrække

X6A ..................Forbindelse (option)

Y1E ..................Ekspansionsventil

Y1S ..................4-vejs ventil

Y2S ..................Magnetventil

Z1C~Z5C .........Støjfilter

Z1F~Z4F ..........Støjfilter

RZQ71~140C7V1B + RZQ100~140B8W1B
Klimaanlæg i opdelt system
4PW40417-4B

Installationsvejledning

15

4PW40417-4B

Copyright © Daikin
