Klimatizační systémy Split
Instalační návod
Obsah
Bezpečnostní hlediska.......................................................................1
Před instalací.....................................................................................2
Volba místa instalace.........................................................................3
Upozornění při instalaci .....................................................................4
Instalace – servisní prostor................................................................4
Velikost potrubí s chladivem a přípustná délka potrubí .....................5
Pozor u potrubí s chladivem ..............................................................6
Chladící potrubí .................................................................................7
Odvzdušnění .....................................................................................9
Naplnění chladiva..............................................................................9
Elektrické zapojení .......................................................................... 11
Zkušební provoz..............................................................................13
Požadavky na likvidaci ....................................................................14
Schéma zapojení.............................................................................15
PŘED INSTALACÍ SI POZORNĚ PŘEČTĚTE TENTO
NÁVOD. PŘÍRUČKU SI ULOŽTE V DOSAHU PRO
POZDĚJŠÍ POUŽITÍ.
NESPRÁVNÁ INSTALACE NEBO PŘIPOJENÍ ZAŘÍZENÍ
ČI PŘÍSLUŠENSTVÍ MOHOU ZPŮSOBIT ÚRAZ ELEKTRICKÝM PROUDEM, ZKRAT, NETĚSNOSTI, POŽÁR
NEBO JINÉ POŠKOZENÍ ZAŘÍZENÍ. POUŽÍVEJTE
VÝHRADNĚ PŘÍSLUŠENSTVÍ VYROBENÉ SPOLEČNOSTÍ DAIKIN URČENÉ SPECIÁLNĚ K POUŽITÍ
S TÍMTO ZAŘÍZENÍM. INSTALACI SI ZAJISTĚTE OD
ODBORNÍKA.
NEJSTE-LI SI JISTI S POSTUPEM INSTALACE NEBO
POUŽITÍM ZAŘÍZENÍ, RADU ČI INFORMACE SI VŽDY
VYŽÁDEJTE OD ZÁSTUPCE SPOLEČNOSTI DAIKIN.
Strana
Bezpečnostní hlediska
Bezpečnostní opatření, jež jsou zde uvedena, jsou rozdělena do
následujících dvou typů. Oba typy pokrývají velmi důležitá témata, a
proto je pečlivě dodržujte.
VÝSTRAHA
VAROVÁNÍ
VÝSTRAHA
V případě celoročního použití k chlazení s nízkou
vlhkostí vnitřních prostor – například v místnostech
k elektronickému zpracování dat – se obraťte na
svého prodejce nebo si prostudujte příručku
technických parametrů nebo příručku k údržbě.
K použití klimatizačních jednotek v aplikacích
s nastavením teplotního alarmu se doporučuje počítat
s časovou prodlevou v délce 10 minut na signalizaci
alarmu v případech, kdy bude teplota alarmu
překročena. Klimatizační jednotka se může během
normálního provozu na několik minut zastavit
k "rozmražení vnitřní jednotky" nebo v případech
zastavení vyvolaného termostatem.
Zanedbání uvedené výstrahy může mít za
následek vážnou nehodu.
Zanedbání uvedeného varování může mít za
následek úraz nebo poškození zařízení.
VÝSTRAHA
O provedení instalace požádejte svého prodejce nebo
kvalifikovaný personál
sami.
Nesprávně provedená práce může mít za následek
únik vody, úraz elektrickým proudem nebo požár.
■
Instalace musí být provedena v souladu s tímto
instalačním návodem.
Nesprávně provedená instalace může mít za
následek únik vody, úraz elektrickým proudem nebo
požár.
■
V případě úniku chladiva se poraďte se svým místním
prodejcem. Je-li klimatizační jednotka instalována
v malé místnosti, je potřeba zavést taková opatření,
aby ani v případě úniku chladiva nepřekročilo jeho
množství povolenou mez koncentrace. Jinak může
dojít k nehodě v důsledku vyčerpání kyslíku.
Při instalaci používejte výhradně specifikované
příslušenství a díly určené k instalaci.
Použití jiných než specifikovaných dílů může mít za
následek únik vody, úraz elektrickým proudem, požár
nebo pád jednotky.
Klimatizační zařízení instalujte na pevnou základnu
s dostatečnou nosností.
Nedostatečná pevnost může mít za následek pád
zařízení, což může přivodit úraz.
Specifikované instalační práce realizujte se zřetelem
na silný vítr, možné smrště nebo zemětřesení.
Nesprávně provedené instalační práce mohou mít za
následek úrazy následkem pádu zařízení.
Zajistěte, aby elektrické zapojení jednotky provedl
kvalifikovaný personál v souladu s místními zákony a
předpisy a v souladu s tímto instalačním návodem.
Jednotku zapojte do samostatného obvodu.
Nedostatečná kapacita napájecího obvodu nebo
nevyhovující elektrická zařízení mohou způsobit úraz
elektrickým proudem nebo požár.
Zajistěte, aby všechna vedení byla bezpečná.
Použijte specifikované vodiče a zajistěte, aby na
svorkovnici nebo vedení nepůsobily žádné vnější síly.
Neúplná zapojení nebo nedokonalé upevnění mohou
způsobit požár.
Při propojování vnitřních a venkovních jednotek a
zapojování napájení veďte vodiče tak, aby bylo
možné bezpečně upevnit kryt rozváděcí skříně.
Nebude-li kryt rozváděcí skříně správně instalován,
může dojít k přehřívání svorkovnic, úrazům
elektrickým proudem nebo požáru.
Jestliže plyn chladiva během instalačních prací uniká,
prostory ihned vyvětrejte.
Dostane-li se plyn chladiva do styku s ohněm, mohou
vznikat jedovaté plyny.
Po skončení instalačních prací celé zařízení zkontrolujte, zda někde neuniká plynné chladivo.
Pokud by plynné chladivo unikalo do místnosti a
dostalo se do styku se zdrojem požáru (například
teplovzdušné topidlo, kamna, sporák nebo vařič),
mohly by se tvořit jedovaté plyny.
Než se dotknete součástí elektrických svorek,
vypněte napájení.
. Zařízení nikdy neinstalujte
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Instalační návod
1
Page 4
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
■
VÝSTRAHA
Dotknout se náhodou součástí pod napětím je
snadné.
Nikdy nenechávejte během instalace jednotku bez
dozoru, je-li servisní panel demontovaný.
Při plánování přemístění dříve instalovaných jednotek
musíte po operaci odčerpání nejdříve obnovit obsah
chladiva. Viz kapitola "Pozor při operaci odčerpávání"
na straně 11.
Nikdy se nedotýkejte náhodně uniklého chladiva
přímo. To by mohlo způsobit vážná poranění vyvolaná
omrzlinami.
VAROVÁNÍ
Klimatizační zařízení uzemněte.
Odpor zemnění musí odpovídat národním předpisům.
Zemnící vodič nepřipojujte k plynovému
nebo vodovodnímu potrubí, bleskosvodům
ani k zemnícímu vodiči telefonního vedení.
Nedokonalé uzemnění může způsobit úraz
elektrickým proudem.
Plynové potrubí
V případě úniku plynu může dojít k požáru nebo
výbuchu.
Vodovodní potrubí.
Potrubí z tvrdého vinylu neumožňuje účinné
uzemnění.
Bleskosvod nebo zemnící vodič telefonního
vedení.
Úder blesku může způsobit mimořádný nárůst
elektrického napětí.
Zajistěte instalaci jističe uzemnění.
Zanedbání nutnosti instalovat jistič uzemnění může
mít za následek úraz elektrickým proudem.
Odtokové potrubí instalujte v souladu s tímto instalačním návodem. Zajistíte tak dobrý odvod kondenzátu.
Potrubí tepelně izolujte, abyste předešli kondenzaci.
Nesprávně instalované odtokové potrubí může
způsobit únik vody. Následkem toho může zvlhnout
nábytek.
Vnitřní a venkovní jednotku, napájecí kabelovou
přípojku a propojovací vodiče instalujte ve vzdálenosti
nejméně jeden metr od televizorů nebo rádií.
Předejdete tak možnosti interference obrazu a šumu.
(Podle délky rádiových vln může být vzdálenost
jednoho metru nedostatečná k eliminaci šumu.)
Venkovní jednotku nevyplachujte.
Vlhkost může způsobit úraz elektrickým proudem
nebo požár.
VAROVÁNÍ
Klimatizační jednotku neinstalujte na místa s následujícími vlastnostmi:
V místech s parami minerálních olejů, aerosolem
olejů nebo parami (například kuchyně).
Plastové díly by se mohly poškodit a vypadnout
nebo způsobit únik vody.
V místech, kde vznikají korozívní plyny (například
kysličník siřičitý nebo sírový).
Koroze měděného potrubí nebo spájených dílů by
mohla způsobit únik chladiva.
V místech, kde je instalováno vybavení, jež
emituje elektromagnetické vlny.
Elektromagnetické vlny by mohly rušit řídící
systém a způsobit poruchu funkce zařízení.
V místech s únikem hořlavých plynů, nebo
v místech s uhlíkovými vlákny nebo hořlavým
prachem rozptýleným ve vzduchu, nebo v místech,
kde se manipuluje s těkavými kapalinami
(například ředidla nebo benzin).
Takové plyny by mohl způsobit požár.
V místech, kde vzduch má vysoký obsah soli
(například v blízkosti oceánu).
V místech se značně kolísajícím napájením
(například ve výrobních závodech).
Ve vozidlech nebo na lodích.
V místech s kyselými nebo zásaditými parami.
Před instalací
Protože maximální pracovní tlak činí 4,0 MPa neboli
40 bar, může být nutné použít potrubí s větší tloušťkou
stěny. Viz odstavec "Volba materiálu potrubí" na straně 5.
Bezpečnostní opatření pro R410A
Chladivo vyžaduje striktní bezpečnostní opatření zaměřené na
čistotu systému, jeho těsnost a udržení v suchu.
- Čistý a suchý
Do systému nesmějí vniknout cizí materiály (včetně minerálních
olejů nebo vlhkosti), ani se nesmějí do systému přimísit.
- Těsnost
Pozorně si přečtěte "Pozor u potrubí s chladivem" na straně 6 a
správně dodržujte popsané postupy.
Protože chladivo R410A je směs, potřebné další chladivo se
musí doplňovat v tekutém stavu. (Je-li chladivo v plynném stavu,
jeho složení se mění a systém by nepracoval správně).
Připojené vnitřní jednotky musí být konstruovány výhradně pro
použití chladiva R410A.
Instalační návod
2
Instalace
Instalace vnitřních jednotek je popsána instalačním návodu
vnitřních jednotek.
Ilustrace zobrazuje venkovní jednotku typu třídy 125. Ostatní
typy se rovněž řídí tímto instalačním návodem.
Tato venkovní jednotka vyžaduje při použití pro simultánní
provozní systém soupravu pro větvení potrubí (volitelně).
Podrobnosti si lze vyhledat v katalogu.
Jednotku nikdy neprovozujte s poškozeným nebo odpojeným
termistorem na výstupu a termistorem v sání; mohlo by dojít k
požáru kompresoru.
Abyste předešli chybám, při připojování a odpojování desek si
zkontrolujte název modelu a jeho výrobní číslo na vnějším
(předním) štítku.
Při uzavírání servisního panelu zajistěte, aby kroutivý moment
při dotažení nepřekročil 4,1 N•m.
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 5
1
2
■
■
■
■
3
4
5
6
Příslušenství
Zkontrolujte, zda je k jednotce přiloženo následující příslušenství.
Instalační návod 1
Svorka 2
Umístění příslušenství viz obrázek dole.
1 Příslušenství
1
Manipulace
Jednotku přenášejte podle obrázku pomalu za úchyty napravo a
nalevo.
Jen u typu RZQ100~140B8W1B
Toto je produkt třídy A. V prostředí domácností může
tento produkt způsobit rušení rádiových vln;
v takovém případě může být třeba, aby uživatel přijal
odpovídající opatření.
Při instalaci jednotek v místě vystaveném silnému větru věnujte
zvláštní pozornost následujícím informacím:
Silný vítr o rychlosti 5 m/sek a vyšší proudící proti výstupu
vzduchu z vnější jednotky může způsobit "zkrat" (nasávání
vypouštěného vzduchu) s těmito následky:
- Snížení provozní kapacity zařízení.
- Zvýšené namrzání při využití zařízení k ohřevu.
- Přerušení provozu následkem vzrůstu vysokého tlaku.
-Vane-li silný vítr trvale na čelní stranu jednotky, ventilátor se
může roztočit nadměrnou rychlostí a může dojít k jeho
poškození.
Viz obrázky k instalaci této jednotky na místě s převládajícím
směrem proudění vzduchu.
Výstup vzduchu obraťte směrem ke stěně budovy, ohradě nebo
zástěně.
Jednotku zachyťte rukama za rohy. Nedržte ji za sací otvor po straně
krytu, mohlo by dojít k deformaci krytu.
Opatrně, abyste se rukama ani jinými předměty nedotkli
zadních žeber.
Volba místa instalace
Vždy realizujte odpovídající opatření tak, aby se
venkovní jednotka nemohla stát úkrytem malých
zvířat.
Jestliže se malá zvířata dotknou elektrických součástí
jednotky, může dojít k poruše, může se objevit kouř
nebo dojít k požáru. Instruujte laskavě zákazníka, aby
udržoval okolí jednotky čisté.
Vyberte takové místo instalace, jež splňuje následující
podmínky a o němž jste se domluvili se zákazníkem. Místo musí
splnit tyto podmínky:
- Dobrá ventilace.
- Instalovaná jednotka nesmí rušit nejbližší sousedy.
- Dostatečná nosnost schopná nést hmotnost a vibrace
jednotky, s vodorovným a pevným povrchem.
- Bez rizika přítomnosti hořlavých plynů nebo úniku produktu.
- Dobrý přístup k jednotce pro případ nutného servisu.
- Přiměřená vzdálenost tak, aby potrubí a vedení mezi vnitřní
a venkovní jednotkou nepřesáhlo přípustnou délku.
- Únik vody z jednotky nesmí způsobit poškození daného
místa (například v případě ucpaného potrubí pro odvod
kondenzátu)
- Místa, jež lze co nejlépe chránit proti dešti.
Zajistěte dostatek prostoru k instalaci
Výstupní stranu nastavte do pravého úhlu ke směru proudění
vzduchu.
Silný vítr
Vháněný
vzduch
Kolem základů připravte kanálek pro odvod vody, který bude
odvádět odpadní vodu z okolí jednotky.
Není-li odvod vody z jednotky snadný, instalujte jednotku na
základnu z betonových bloků apod. (výška základů by měla činit
nejvýše 150 mm).
Chcete-li instalovat jednotku na rám, instalujte vodotěsnou
desku do vzdálenosti 150 mm pod spodní stranu jednotky,
abyste zabránili pronikání vody zdola.
Při instalaci jednotky v místě vystaveném silnému sněžení
věnujte zvláštní pozornost následujícím informacím:
- Základnu jednotky zvedněte do potřebné výšky.
- Zadní mřížku nasávání odstraňte, aby se na zadních žebrech
neusazoval sníh.
Silný vítr
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Instalační návod
3
Page 6
1000
500
1000
7
■
■
■
■
■
■
A
B
C
■
■
2.
A
B
C
Chcete-li instalovat jednotku na rám, instalujte vodotěsnou
desku (do vzdálenosti 150 mm pod spodní stranu jednotky)
nebo použijte sadu s vypouštěcí zátkou (volitelné příslušenství),
abyste zabránili odkapávání odpadní vody. (Viz obrázek).
Upozornění při instalaci
Plocha pro instalaci musí být prokazatelně dostatečně pevná a
vodorovná, aby za provozu jednotky nedocházelo k vibracím a
vzniku hluku.
Jednotku bezpečně upevněte pomocí základových šroubů
v souladu s náčrtem základů. (Připravte si čtyři sady šroubů
M12, matic a podložek; tyto součástky jsou běžně k dostání).
Kotevní šrouby je nejvhodnější zašroubovat natolik, aby
vystupovaly zhruba 20 mm nad povrch základny.
A
140620
350
(345-355)
C
289
219
47
117
140
B
423
614
20
Instalace – servisní prostor
Uvedené číselné hodnoty představují rozměry modelů třídy 71-100125-140. Čísla v závorkách ( ) uvádějí rozměry modelů třídy 100125-140. (Jednotka: mm)
(Viz "Upozornění při instalaci" na straně 4).
Pozor
(A) V případě instalace do jedné řady (Viz obrázek 1)
Překážka na straně sání
Překážka na straně
vypouštění
Překážka na levé straně
Překážka na pravé
straně
Překážka nahoře
(B) V případě instalace do více řad nad sebou
1. V případě překážek před výstupní stranou.
≥
Přítomná překážka
✓
V těchto případech
1
uzavřete dno
instalačního rámu, aby
vypouštěný vzduch
neunikal.
V těchto případech lze
2
instalovat jen dvě
jednotky.
Tato situace není
dovolena
A
100
Výstupní strana
Pohled zdola (mm)
Odtokový otvor
Vhodný způsob instalace, aby nedošlo k převržení
jednotky
Je-li třeba instalovat jednotku tak, aby se nepřeklopila, instalujte ji
podle obrázku.
připravte si všechny 4 vodiče uvedené na obrázku
odšroubujte horní desku ve 4 místech označených A a B
šrouby protáhněte smyčkami a znovu je zašroubujte a
dotáhněte
AA
B
C
umístění 2 fixačních otvorů na přední straně jednotky
umístění 2 fixačních otvorů na zadní straně jednotky
kabely: běžná dodávka
Odvod odpadní vody
V případě překážek před vstupem vzduchu.
A
100
≥200
(300)
Nestohujte více než jednu jednotku.
Vzhledem k rozměrům potřebným pro položení odpadního potrubí
horní jednotky je třeba zhruba 100 mm. Část A utěsněte tak, aby
vzduch z výstupu neunikal.
(C) V případě instalace do více řad vedle sebe (pro použití na střeše
atd.)
1. V případě instalace řad po jedné jednotce
≥50
(100)
≥
(2000)
≥100
(200)
≥
(1000)
Jestliže odvod odpadní vody způsobuje problémy (například
odpadní voda může stříkat na lidi), lze odpadní potrubí vybavit
odtokovým nástavcem (volitelně).
Zkontrolujte, zda odtok pracuje správně.
Instalační návod
4
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 7
1000
)
2000
2.
■
■
■
■
■
■
■
■
■
Ø
V případě instalace více jednotek (2 a více jednotek) s bočním
propojením v řadách.
L
A
≥
(3000)
≥400 (600
≥
(1500)
Poměr rozměrů H, A a L je uveden v následující tabulce.
L A
L≤H
H<L Instalace nemožná
0<L≤1/2H 150 (250)
1/2H<L 200 (300)
Velikost potrubí s chladivem a přípustná
délka potrubí
Veškeré potrubí musí instalovat koncesovaný technik
chladících zařízení a instalace musí odpovídat příslušným
místním a národním předpisům.
Určeno pro osoby plnící potrubí:
Po skončení instalace potrubí a jeho odvzdušnění
zkontrolujte, zda je otevřený uzavírací ventil.
(Provozování systému s uzavřeným ventilem může
způsobit zničení kompresoru.)
Je zakázáno vypouštět chladivo do ovzduší. Chladivo
zachyťte v souladu se zákonem o sběru a likvidaci
freonů.
Při pájení chladícího potrubí nepoužívejte tavidla.
Při tvrdém pájení používejte pájecí kov s plnivem
z fosforové mědi (BCuP), který nevyžaduje tavivo.
(Použití chlorových tavidel může způsobit korozi
potrubí. Pokud by tavivo obsahovalo fluorid, mohlo by
dojít ke znehodnocení maziva použitého chladiva, což
by nepříznivě působilo na systém potrubí
s chladivem.)
Velikost potrubí s chladivem
Systém párů viz obrázek 3, trojitý systém viz obrázek 4 a dvojitý
systém párů viz obrázek 5.
Hlavní potrubí (potrubí mezi venkovní jednotkou a prvním
větvením).
Potrubí by mělo být stejné velikosti jako venkovní spojení.
Velikost potrubí s chladivem
Plynové potrubí
Standardní
Model Směrem dolů
RZQ71 Ø12,7
RZQ100~140 — Ø19,1
Model Směrem dolů
RZQ71~140 Ø6,4 Ø9,5 Ø12,7
(a) V případě použití dvojice, trojice nebo dvojitého páru se uvedené dimenze
chladivového potrubí vztahují jen k hlavnímu potrubí. (L1 = potrubí mezi
venkovní jednotkou a větcvmi na obrázcích 3~5).
velikost
Ø15,9
Kapalinové potrubí
Standardní
velikost
(a)
Směrem nahoru
—
Směrem nahoru
Potrubí mezi prvním větvením a druhým větvením (L2+L3)
(jen pro dvojité páry).
Kapalina Ø9,5
Plyn Ø15,9
Potrubí mezi větvením a vnitřními jednotkami (L2~L3 pro páry,
L2~L4 pro trojice a L4~L7 pro dvojité páry).
Tyto velikosti potrubí musí mít stejnou velikost jako mají potrubí
připojená k vnitřním jednotkám. Větev: viz označení ' ■ ' na
obrázcích 3, 4 a 5.
POZNÁMKA
■ U nových instalací použijte standardní velikosti
potrubí.
■ Při používání existujících potrubí je dovoleno
zvětšit velikost podle údajů v tabulce výše.
Zvýšení velikosti je povoleno jen u kombinací
párů (L1).
Další omezení vzhledem k povoleným délkám
potrubí jsou uvedena v tabulce "Přípustná délka
potrubí" na straně 6 a je třeba je respektovat.
Nepoužívání standardního průřezu potrubí může
znamenat snížení kapacity. Pracovník
provádějící instalaci si toho musí být vědom a
velmi pečlivě posuzovat funkci celé instalace.
Volba větve potrubí
Volba materiálu potrubí
Konstrukční materiál: na chladivo bezešvé měděné potrubí
odkysličené kyselinou fosforečnou.
Stupeň pnutí: použijte potrubí se stupněm pnutí, který je funkcí
průměru potrubí – viz tabulka dole.
Tloušťka chladicího potrubí musí odpovídat příslušným místním
a národním předpisům. Minimální tloušťka potrubí u potrubí
jednotky R410A musí odpovídat tabulce dole.
potrubí
6,4/9,5/12,7 O 0,80
15,9 O
19,1 1/2H
O = žíhané
1/2H = polotvrdé
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Stupeň pnutí
materiálu potrubí
Minimální tloušťka t (mm)
1,00
RZQ100~140B8W1B +
FCQ35~71C / FCQH71C
Zdvojené
zapojení
Trojice KHRQ127H KHRQ58H
Dvojitý pár KHRQ22M20TA (3x) KHRQ58T (3x)
KHRQ22M20TA KHRQ58T
Instalační návod
5
Page 8
Přípustná délka a výškový rozdíl potrubí
Viz tabulka dále obsahující délky a výšky. Viz obrázky 2, 3, 4 and 5.
Předpokládejme, že nejdelší vedení na obrázku odpovídá skutečně
nejdelšímu potrubí a nejvyšší jednotka na obrázku odpovídá
skutečně nejvyšší jednotce.
Přípustná délka potrubí
Přípustná délka potrubí
Velikost
kapalinového
potrubí
Maximální celková délka jednoduchého potrubí
Pár L1 směrem dolů 10 m (15 m)
standardní
směrem
nahoru
• Pár a trojice
• Dvojitý pár
Maximální přípustná délka potrubí
Zdvojené zapojení L1+L2+L3
Trojice L1+L2+L3
Dvojitý pár L1+L2+L3
Maximální délka potrubí ve větvi
• Pár a trojice
• Dvojitý pár
Maximální rozdíl mezi délkami větví
Zdvojené zapojení L2–L3
Trojice L2–L4 —
Dvojitý pár • L2–L3
Maximální rozdíl výšky mezi vnitřní a venkovní jednotkou
Všechna H1 — 30 m
Maximální rozdíl výšek mezi vnitřními jednotkami
Pár, trojice a
dvojitý pár
Délka bez náplně
Všechna L1+L2+L3
(a) Číslo v závorkách představuje ekvivalentní délku.
• L1+L2
• L1+L2+
L4
+L4
+L4+L5+
L6+L7
•L2
• L2+L4
• L4–L5
• L6–L7
• (L2+L4)–
(L3+L7)
H2
+L4+L5+
L6+L7
směrem dolů 10 m (15 m)
standardní
směrem
nahoru
(a)
—
—
—
—
směrem dolů ≤10 m
standardní ≤30 m
směrem
nahoru
71 100 125 140
50 m
(70 m)
25 m
(35 m)
50 m
(70 m)
25 m
(35 m)
60 m
—
10 m
Model
75 m (95 m)
35 m (45 m)
75 m (95 m)
35 m (45 m)
75 m
75 m
—
20 m
10 m
10 m
—
0,5 m
≤15 m
Lze použít existující předem instalované potrubí
1. Potrubí musí splňovat kritéria uvedená dále.
• Průměr potrubí musí odpovídat omezením uvedeným v odstavci
"Velikost potrubí s chladivem" na straně 5.
• Délka potrubí musí splňovat limity přípustné délky potrubí
uvedené v odstavci "Přípustná délka a výškový rozdíl potrubí" na
straně 6.
• Potrubí musí být navrženo pro chladivo R410A Viz odstavec
"Volba materiálu potrubí" na straně 5.
2. Potrubí lze znovu použít bez čištění, pokud:
• Celková délka jednocestného potrubí: <50 m.
• Během používání vyměňované jednotky nikdy nedošlo k výpadku
kompresoru.
• Lze provést správné odčerpání:
- Jednotku spusťte na dobu 30 minut v režimu chlazení.
- Proveďte operaci odčerpání.
- Demontujte klimatizační jednotky, které je třeba vyměnit.
• Zkontrolujte znečištění uvnitř existujícího potrubí.
Jestliže nemůžete splnit všechny tyto požadavky, musí se existující
potrubí po demontáži vyměňovaných klimatizačních jednotek vyčistit
nebo vyměnit.
3. Připravte nálevkovitá spojení na vyšší tlak. Viz odstavec
"Upozornění k připojení pomocí převlečných matic" na straně 8.
Pozor u potrubí s chladivem
■ Zabraňte, aby se do chladicího cyklu nepřimíchal jiný materiál
než určené chladivo (například vzduch atd.). Jestliže během
provozu jednotky unikne chladivo, prostory důkladně vyvětrejte.
■ Do systému přidávejte výhradně chladivo R410A.
Nástroje pro instalaci:
Při instalaci používejte nástroje a pomůcky (hadice pro připojení
tlakoměru atd.) používané výhradně k instalacím R410A, jež
jsou schopny odolávat potřebnému tlaku, a zamezte cizím
materiálům (například minerálním olejům a vlhkosti) v pronikání
do systému.
Vakuové čerpadlo:
Používejte dvoustupňové vakuové čerpadlo se zpětnou klapkou
Není-li čerpadlo v činnosti, olej čerpadla nesmí proudit zpět do
systému.
Používejte vakuové čerpadlo schopné vyvinout podtlak –100,7 kPa
(5 Torr, –755 mm Hg).
■ Aby do potrubí nevnikl prach, vlhkost ani jiné nečistoty, stlačte
konec porubí, nebo ho zalepte páskou.
Místo Doba instalace Metoda ochrany
Venkovní jednotka
Vnitřní jednotka Bez ohledu na období
Při protlačování měděných trubek zdmi je třeba postupovat
velmi opatrně.
■ V případě simultánního provozního systému
- Čerpání nahoru a dolů by se mělo provádět hlavním
potrubím.
- Ke větvení potrubí s chladivem používejte soupravu na
větvení potrubí (volitelně).
Potřebná preventivní opatření (podrobnější informace viz příručka
přiložená k soupravě pro větvení potrubí).
- Potrubí větví instalujte vodorovně (maximální sklon: 15°)
nebo svisle.
- Délka potrubí větve ke vnitřní jednotce by měla být co
nejmenší.
- Délka potrubí obou větví ke vnitřní jednotce by měla být
pokud možno stejná.
■ V případě použití existujícího chladicího potrubí
Jestliže používáte existující chladící potrubí, věnujte pozornost
následujícím bodům.
■ Proveďte vizuální kontrolu kvality zbytkového oleje
v instalovaném chladivovém potrubí.
Tato kontrola je mimořádně důležitá, protože používání
existujícího potrubí se znehodnoceným olejem může
způsobit poškození kompresoru.
- Zbytkový olej z potrubí, který chcete používat, naneste na
kousek bílého papíru nebo na bílý povrch karty ke kontrole
oleje a srovnejte danou barvu oleje se zakroužkovanou
barvou oleje na kontrolní kartě.
- Jestliže barva oleje odpovídá zakroužkované barvě nebo je
tmavší, vyměňte potrubí, instalujte nové potrubí nebo
potrubí důkladně vyčistěte.
- Je-li barva oleje světlejší, potrubí lze znovu použít bez
čištění.
Pro takovéto vyhodnocení je nezbytná referenční karta ke
kontrole oleje a můžete si ji obstarat u svého prodejce.
Více než měsíc Potrubí uzavřete
Méně než měsíc
Potrubí uzavřete nebo
zalepte páskou
Instalační návod
6
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 9
■ Existující potrubí se nesmí opakovaně používat v následujících situacích; v těchto případech je třeba instalovat nové
potrubí.
- Jestliže měl předchozí model problémy s kompresorem
(mohl způsobit oxidaci chladivového oleje, vznik usazenin a
další mít nepříznivé účinky).
- Jestliže byly vnitřní nebo venkovní jednotky odpojeny od
potrubí na delší dobu (do potrubí mohla vniknout voda
nebo nečistota).
- Je-li měděné potrubí zkorodované.
■ Aby nevznikaly netěsnosti, je třeba použít nové převlečné
matice a nepoužívat opakovaně staré.
■ Obsahuje-li místní potrubí svařovaná spojení, zkontrolujte
jejich těsnost.
■ Poškozenou izolaci nahraďte novým materiálem.
Chladící potrubí
■ Provozní potrubí lze instalovat čtyřmi směry.
321
9
44
5 6
10
Obrázek - Provozní potrubí ve čtyřech směrech
1 Vrták
2 Vystředěná oblast kolem vylamovacího otvoru
3 Vylamovací otvor
4 Zářez
5 Propojovací potrubí
6 Spodní rám
7 Čelní deska
8 Deska s vývodem potrubí
9 Šroub čelní desky
10 Šroub desky s vývodem potrubí
A Dopředu
B Dozadu
C Do strany
D Dolů
■ Rozříznutí dvou štěrbin umožňuje instalovat zařízení podle
obrázku "Provozní potrubí ve čtyřech směrech".
(K rozříznutí štěrbin použijte pilku na železo.)
■ Při instalaci propojovacího potrubí k jednotce směrem dolů
udělejte otvor pomocí vrtáku o Ø6 mm, kterým vyvrtejte otvor se
středem ve vylamovacím otvoru. (Viz obrázek "Provozní potrubí
ve čtyřech směrech".)
■ Po vylomení vylamovacího otvoru se doporučuje použít opravný
nátěr na hrany a okolní plochy a povrchy, aby nedocházelo
k rezivění.
Zabraňte tomu, aby do otvoru nevnikly cizí předměty
Potrubí prostrčte otvory a utěsněte tmelem nebo izolačním
materiálem (který si pořídíte v místě instalace). Utěsněte všechny
skuliny - viz obrázek.
78
A
D
Upozornění k manipulaci s uzavíracím ventilem
■ Uzavírací ventily potrubí mezi vnitřními a venkovními jednotkami
jsou při expedici z výroby uzavřené.
Ventil musí být za provozu otevřený.
Názvy součástí uzavíracího ventilu jsou uvedeny na obrázku.
1
2
3
4
1 Servisní vstup
2 Uzavírací ventil
3 Přívodní potrubí
4 Kryt ventilu
■ Pokud by se při uvolňování nebo dotahování rozšiřujících matic
používal pouze momentový klíč, mohlo by dojít k deformaci
bočních stěn. Proto utahujte uzavírací ventil vždy nejdříve
klíčem a teprve poté použijte momentový klíč.
Klíče neodkládejte na kryt ventilu.
B
C
1 Klíč
2 Momentový klíč
Použití nadměrné kroutivé síly může deformovat vnitřní povrch
uzavíracího ventilu. V důsledku této deformace bude plyn unikat
uvnitř ventilu a případně může způsobit roztržení převlečné
matice.
Na kryt ventilu nepoužívejte sílu; výsledkem by mohl být únik
chladiva.
■ Při režimu chlazení za nízkých teplot prostředí nebo za
jakéhokoliv provozu za nízkého tlaku použijte silikonové nebo
podobné těsnění, aby nedošlo k zamrznutí převlečné matice
uzavíracího ventilu plynového potrubí (viz obrázek). Zamrznutí
převlečné matice může způsobit únik chladiva.
Silikonové těsnění
(zajistěte dokonalou těsnost)
Jak používat uzavírací ventil
Používejte šestihranné klíče 4 mm a 6 mm.
■ Otevření ventilu
1. Šestihranný klíč nasaďte na tyč ventilu a pootočte jí proti směru
hodinových ručiček.
2. Jakmile se tyč ventilu přestane otáčet, skončete. Ventil je nyní
otevřen.
■ Uzavření ventilu
1. Šestihranný klíč nasaďte na tyč ventilu a pootočte jí po směru
hodinových ručiček.
2. Jakmile se tyč ventilu přestane otáčet, skončete. Ventil je nyní
zavřen.
1
1 Tmel nebo izolační materiál
(zakoupený v místě instalace)
Hmyz nebo malá zvířata, jež by pronikla do venkovní jednotky, by
mohla způsobit zkrat ve skříňce s elektrickou instalací.
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
B
A
Směr k uzavření
A Kapalinové potrubí
B Plynové potrubí
Instalační návod
7
Page 10
Upozornění k manipulaci s krytem ventilu
Upozornění k připojení pomocí převlečných matic
■ Kryt ventilu je utěsněn v místech označených šipkou.
Viz obrázek.
Pozor, ať ho nepoškodíte.
■ Po požadovaném nastavení ventilu správně utáhněte kryt
ventilu.
Kroutivý moment pro dotažení
Kapalinové
potrubí
Plynové potrubí 22,5~27,5 N•m
13,5~16,5 N•m
■ Po dotažení krytu zkontrolujte, zda chladivo neuniká.
Upozornění k manipulaci se servisním vstupem
■ Vždy používejte pružnou plnicí hadici s pístní tyčí a ventilem,
aby bylo možné vytlačit chladivo zbývající v plnicí hadici.
■ Po práci dotáhněte kryt ventilu.
Kroutivý moment pro dotažení: 11,5~13,9 N•m
Bezpečnostní opatření během připojování potrubí
a související s izolací
■ Rozměry pro zpracování hadic a kroutivé momenty pro dotažení
viz tabulka. (Příliš velké těsnění může mít za následek trhliny.)
Rozměry pro
Tloušťka
potrubí
Ø6,4 14,2~17,2 N•m 8,7~9,1
Ø9,5 32,7~39,9 N•m 12,8~13,2
Ø12,7 49,5~60,3 N•m 16,2~16,6
Ø15,9 61,8~75,4 N•m 19,3~19,7
Ø19,1 97,2~118,6 N•m 23,6~24,0
Točivý moment
dotažení matice
zpracování
hrdel A (mm)
Tvar hrdla
±2
90°
45°
±2
A
R=0.4~0.8
Není-li momentový klíč k dispozici, nezapomínejte, že kroutivý
moment se při dotahování může zvýšit náhle. Nedotahujte
matice více, než o úhel uvedený v tabulce.
Doporučená délka
Tloušťka potrubí Úhel dalšího dotažení
Ø6,4
Ø9,5 200 mm
Ø12,7
Ø15,9 300 mm
Ø19,1 20°~35° 450 mm
60°~90°
30°~60°
ramene nástroje
150 mm
250 mm
■ Při připojování matice potřete vnitřní i venkovní stranu matice
chladícím strojním olejem a matici nejdříve utáhněte rukou o 3
až 4 otáčky.
Zde potřete éterovým olejem nebo esterovým olejem.
■ Potrubí vnitřní a venkovní větve se nesmí dostat do kontaktu
s krytem svorkovnice kompresoru.
Pokud by hrozilo, že se izolace potrubí dostane do kontaktu
s krytem svorkovnice kompresoru, upravte výšku podle obrázku
uvedeného dole. Zajistěte také, aby se venkovní potrubí
nedotýkalo šroubů ani vnějších panelů kompresoru.
■ Je-li venkovní jednotka instalována nad úrovní vnitřní jednotky,
může dojít k následujícímu jevu:
Kondenzovaná voda na uzavíracím ventilu může stékat ke
vnitřní jednotce. Abyste této možnosti předešli, zakryjte
uzavírací ventil vhodným těsnícím materiálem.
■ Přesahuje-li teplota 30°C a relativní vlhkost přesahuje 80%,
tloušťka těsnícího materiálu by měla být nejméně 20 mm, aby
se předešlo možnosti kondenzace par na povrchu těsnění.
■ Zajistěte izolaci plynového i kapalinového potrubí a sady ke
větvení potrubí s chladivem.
Volně přístupné potrubí může způsobit kondenzaci
par nebo popáleniny při dotyku.
(Maximální teploty plynové větve potrubí mohou dosahovat
zhruba 120°C, a proto použijte velmi odolný izolační materiál).)
1
2
3
1 Kompresor
2 Kryt svorkovnice
4
3 Provozní potrubí
vnitřní a venkovní
jednotky
4
4 Tepelná izolace
korkem atd.
5 Izolační materiál
5
6 Šrouby
5
A Při připojování
6
A
potrubí, dotahování
šroubů a u vnějších
panelů postupujte
pečlivě
■ Po skončení instalace zkontrolujte pomocí dusíku nebo jiného
plynu, zda plyn neuniká například ve spojení trubek.
Upozornění na nutnost instalace lapače
Protože vznikají obavy, že by mohl olej obsažený ve stoupajících
trubkách stéci po zastavení kompresoru zpět, což by způsobilo
stlačení kapaliny, nebo poškození při vracení oleje, je třeba instalovat
lapače na vhodná místa ve stoupajícím plynovém potrubí.
■ Vzdálenost mezi lapači (Viz obrázek 6)
A Venkovní jednotka
B Vnitřní jednotka
C Plynové potrubí
D Kapalinové potrubí
E Lapač oleje
H Lapač instalujte při každém převýšení o velikosti 10 m.
■ Lapač není třeba, je-li venkovní jednotka instalována výš než
vnitřní jednotka.
Instalační návod
8
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 11
Upozornění k pájení
■ Při pájení na tvrdo je třeba zajistit vhánění dusíku.
Pájení natvrdo bez dusíkové náhrady nebo uvolňující dusík
dovnitř potrubí způsobuje vytváření velkého množství zoxidovaného materiálu ve vrstvě na vnitřní straně potrubí. Tato vrstva
nepříznivě ovlivňuje funkci ventilů a kompresoru chladicího
systému a brání normálnímu provozu. Při tvrdém pájení potrubí
nepoužívejte antioxidační činidla. Zbytky takových látek by
mohly způsobit ucpání potrubí nebo poruchu komponent.
■ Má-li být při pájení na tvrdo v potrubí dusík, musí být nastaven
na tlak 0,02 MPa pomocí redukčního ventilu (=právě dostatečný
tlak, aby byl tento tlak cítit na kůži).
12 345
6
1 Chladící potrubí
2 Pájená součást
3 Upevnění pomocí pásky
4 Ruční ventil
5 Tlakový omezovací ventil
6 Dusík
6
Odvzdušnění
■ Instalaci neprofukujte chladivem. K odvzdušnění instalace
použijte vakuové čerpadlo. K odvzdušnění není třeba žádné
další chladivo.
■ Těsnost potrubí uvnitř jednotky zkontroloval výrobce. Těsnost
instalovaného potrubí s chladivem musí zkontrolovat pracovník
provádějící instalaci.
■ Před provedením tlakových testů nebo odvzdušněním uzavřete
těsně ventily.
Nastavení pro odvzdušnění a zkoušku těsnosti:
viz obrázek 8
A Párový systém 5 Vakuové čerpadlo
B Simultánní provozní systém 6 Zpětná klapka
1 Tlakoměr 7 Hlavní potrubí
2 Dusík 8 Větvené potrubí
3 Chladivo 9 Sada pro větvení potrubí
4 Váha
Postup při zkoušce těsnosti
Zkouška těsnosti systému musí vyhovět normě EN378-2.
1 Odvzdušněte potrubí a zkontrolujte vakuum
nesmí dojít k žádnému zvýšení tlaku.)
2 Vakuum přerušte a tlak zvyšte nejméně na 2 bar (dusík).
(Nikdy nezvyšujte tlak na hodnoty přesahující 4,0 MPa.)
3 U spojovacích součástí potrubí proveďte test netěsnosti pomocí
mýdlové vody apod.
4 Dusík vypusťte.
(1) Používejte dvoustupňové vakuové čerpadlo se zpětným
ventilem schopné vyvinout podtlak –100,7 kPa (5 Torr,
–755 mm Hg).
Plynové potrubí a potrubí na kapalinu systému odvzdušněte
pomocí vakuového čerpadla po dobu více než 2 hodiny a
v systému vytvořte tlak –100,7 kPa. Systém by měl zůstat
pod tímto tlakem více než hodinu; zkontrolujte, zda hodnota
vakuového tlakoměru nestoupá. Stoupá-li tlak, systém může
obsahovat vlhkost, nebo je netěsný.
(volitelný doplněk)
(1)
. (Během minuty
5 Odvzdušněte potrubí a znovu zkontrolujte vakuum
(1)
.
6 Jestliže vakuový tlakoměr již nestoupá, lze otevřít uzavírací
ventily.
Jestliže existuje možnost, že v potrubí zbývá vlhkost (potrubí
bylo instalováno za deště nebo instalace trvala dlouho, a
proto do potrubí mohla vniknout vlhkost), postupujte takto:
Po odvzdušnění systému po dobu 2 hodin zvyšte tlak
v systému na 0,05 MPa (přerušení podtlaku - přivedení
dusíku) a systém znovu odvzdušněte pomocí vakuového
čerpadla po dobu 1 hodiny na –100,7 kPa (vakuové
vysoušení). Jestliže systém nelze odvzdušnit na –100,7 kPa
během 2 hodin, vakuum znovu přerušte a zopakujte
vakuování. Poté ponechte systém ve vakuu po dobu 1 hodiny
a ověřte si, že tlakoměr nestoupá.
Po odvzdušnění vakuovým čerpadlem se může stát, že
tlak chladiva nevzroste ani v případě, že uzavírací ventil
bude otevřený. Důvodem tohoto jevu je uzavřený stav
například expanzního ventilu v obvodu venkovní jednotky.
To však nepředstavuje problém za provozu jednotky.
Naplnění chladiva
Důležité informace ohledně použitého chladiva
Tento produkt obsahuje fluorované skleníkové plyny podléhající
Kjótskému protokolu. Tyto plyny nevypouštějte do atmosféry.
Typ chladiva: R410A
(1)
GWP
hodnota: 1975
(1)
GWP = global warming potential – potenciál globálního oteplování
Vyplňte nesmazatelným inkoustem,
■➀ náplň chladiva v produktu z výroby,
■➁ další náplň chladiva přidaná v místě instalace a
■➀+➁ celková náplň chladiva
na štítek ohledně náplně chladiva dodávaný s produktem.
Vyplněný štítek musí být nalepen v blízkosti portu k doplňování
chladiva do produktu (například na vnitřní stranu servisního krytu).
1 náplň chladiva v produktu
4
z výroby:
viz typový štítek jednotky
1
2 další náplň chladiva
přidaná v místě instalace
2
3 celková náplň chladiva
4 Obsahuje fluorované
3
skleníkové plyny
5
6
Bezpečnostní opatření při provádění údržby
Při provádění údržby jednotky, jež vyžaduje otevření
chladicího systému, je třeba odčerpat chladivo v souladu
s místními předpisy.
Tato jednotka vyžaduje podle délky připojeného potrubí další
doplnění chladiva. Chladivo v kapalném stavu doplňte do kapalinového potrubí servisním portem kapalinového uzavíracího ventilu.
Protože chladivo R410A je směsí, jeho složení se v plynné fázi mění
a nebyl by zaručen správný provoz systému.
Je-li délka potrubí ≤
chladivo.
<5 m: Viz "Celková hmotnost náplně chladiva (po úniku atd.)" na
straně 11.
30 m, není u tohoto modelu třeba doplňovat další
podléhající Kjótskému
protokolu
5 venkovní jednotka
6 chladivový válec a
potrubí k doplňování
chladiva
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Instalační návod
9
Page 12
Další doplňování chladiva
■ Vztah doplňovaného množství náplně k délce chladivového
potrubí je uveden v části "Maximální celková délka
jednoduchého potrubí" tabulky v odstavci "Přípustná délka a
výškový rozdíl potrubí" na straně 6. (například pár: L1+L2+L3).
■ Jestliže délka potrubí přesahuje 30 m, doplňte potřebné
množství chladiva podle následující tabulky.
Při další údržbě si označte zvolené množství kroužkem kolem dané
hodnoty v tabulce dále.
Párový systém
Tabulka 1: Další doplňování chladiva <jednotka: kg>
Standardní dimenze kapalinového potrubí
Délka připojeného potrubí je mezi
Model 30~40 m 40~50 m 50~60 m 60~75 m
RZQ71
RZQ100~140
Model 15~20 m 20~25 m 25~30 m 30~35 m
RZQ71
RZQ100~140 1,5 2,0
0,5 1,0
Velikost kapalinového potrubí nahoru
Délka připojeného potrubí je mezi
0,5 1,0
—
1,5 2,0
—
U systému páru, trojice a dvojitého páru
Doplňte další chladivo v souladu s následujícím výpočtem. (další
doplňované množství odpovídá R1+R2)
1. G1: celková délka kapalinového potrubí o průměru 9,5 mm
G2: celková délka kapalinového potrubí o průměru 6,4 mm
2.a G1>
3. Celkové doplňkové množství náplně
Tabulka 2: Délka <jednotka: m>, další doplňování chladiva
<jednotka: kg>
Model 0~10 10~20 20~30 30~45
RZQ71~140
30 m
vypočtená délka přesahující 30 m (=G1–30 m)
Na základě této délky vyberte hodnoty R1, R2 v tabulce
b G1≤30 m a G1+G2>30 m
vypočtená celková délka přesahující 30 m (=G1+G2–30 m)
Na základě výsledku vyberte v tabulce hodnotu R2, R1=0
R=R1+R2 (kg)
Délka přesahující "délku bez
Kapalinové potrubí Ø
Hlavní
Větev
Větev 6,4 0,3 0,6 0,9 1,2 R2
9,5 0,5 1,0 1,5 2,0 R1
náplně"
Příklad 2
L2=17 (Ø6,4)
Typ 125
venkovní tepelné čerpadlo vnitřní
1 G1=L1=5 m G2=L2+L3+L4=17+17+20=54
2 Více než 30 m
a G1=5 m ➙ R1=0,0 kg
b (G1+G2)–30=(5+54)–30=29 ➙ Ø6,4 R2=0,9 kg
3 Množství náplně chladiva=R=R1+R2=0,0+0,9=0,9 kg
L1=5 (Ø9,5) L3=17 (Ø6,4)
L4=20 (Ø6,4)
V případě úplné výměny chladiva proveďte nejdříve
odvzdušnění systému. Toto odvzdušnění proveďte ze
servisního vstupu. Při odvzdušňování nezavírejte uzavírací ventil. Tímto servisním vstupem nelez provést
dokonalé odvzdušnění.
Poloha servisního vstupu:
■ RZQ100~140B
Venkovní jednotky mají v potrubí 2 porty. Jeden
mezi kapalinovým zásobníkem a elektronickým
expanzním ventilem a druhý mezi tepelným
výměníkem a čtyřcestným ventilem.
■ RZQ71~140C
Venkovní jednotky mají v potrubí 1 port. Nachází
se v potrubí mezi tepelným výměníkem a
čtyřcestným ventilem.
Systémy s kapalinovým potrubím nahoru
■ Ve výpočtech uvedených výše nahraďte hodnotu
30 m hodnotou 15 m a použijte tabulku dále.
■ G1: celková délka kapalinového potrubí o průměru
12,7 mm
Délka přesahující
"délku bez náplně"
Kapalinové
Model
RZQ71 Hlavní
RZQ100~140 Hlavní 1,5 2,0
RZQ71~140 Větev 6,4 0,3 0,6
RZQ140 Větev 9,5 0,5 1,0
potrubí
Ø
12,7 0,5 1,0
0~5 m
5~10 m
Typ 50
vnitřní
Typ 50
Typ 50
10~15 m
——
15~20 m
Příklad 1
L2=7 (Ø6,4)
Typ 100
venkovní tepelné čerpadlo
1 G1=L1=35 m G2=L2+L3=7+5=12
2 Více než 30 m
a G1–30=5 m ➙ Ø9,5 R1=0,5 kg
b G2=12 m ➙ Ø6,4 R2=0,6 kg
3 Množství náplně chladiva=R=R1+R2=0,5+0,6=1,1 kg
Instalační návod
L1=35 (Ø9,5) vnitřní
L3=5 (Ø6,4)
10
Typ 50
Typ 50
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 13
Celková hmotnost náplně chladiva (po úniku atd.)
Vztah celkového množství náplně k délce chladivového potrubí je
uveden v části "Maximální přípustná délka potrubí" tabulky v odstavci
"Přípustná délka a výškový rozdíl potrubí" na straně 6. (například
pár: L1+L2).
Tabulka 3:Celkové množství náplně <jednotka: kg>
Délka chladícího potrubí
Velikost
kapalinového
Model
RZQ100~140B
RZQ71C
RZQ100~140C
Model
RZQ100~140B
RZQ71C 2,25 2,25 2,75 3,25 3,75 —
RZQ100~140C 3,20 3,20 3,70 4,20 4,70 5,20 5,70
(a) Je-li délka potrubí menší než 5 m, je řteba provést zcela nové naplnění jednotky.
Naplňte jednotku chladivem podle návodu.
potrubí
směrem dolů 3,30 3,30 —
standardní 3,30 3,30 3,80 4,30 4,80 5,30 5,80 6,30
směrem dolů 1,75 1,75 —
standardní 1,75 1,75 2,25 2,75 3,25 3,75 —
směrem dolů 2,70 2,70 —
standardní 2,70 2,70 3,20 3,70 4,20 4,70 5,20 5,70
Velikost
kapalinového
potrubí
směrem
nahoru
m
(a)
5~10 m
3~5
m
(a)
3~5
3,80 3,80 4,30 4,80 5,30 5,80 6,30
10~20 m
20~30 m
30~40 m
Délka chladícího potrubí
5~10 m
10~15 m
15~20 m
20~25 m
40~50 m
25~30 m
50~60 m
Pozor při operaci odčerpávání
Venkovní jednotka je vybavena nízkotlakým vypínačem nebo
nízkotlakým snímačem, kterým se chrání kompresor.
Během operace odčerpávání nikdy nezkratujte nízkotlaký
vypínač.
Při snižování tlaku v systému postupujte následovně.
■ Preventivní opatření
•Vypněte napájení a ověřte si jeho vypnutí.
Otevřete čelní apnel a řídící kartu PCB a svorkovnici zakryjte
izolačním listem, aby nemohlo dojít k úrazu elektrickým
proudem po dotyku s částmi pod napětím.
• Před opuštěním venkovní jednotky uzavřete čelní panel.
Jednotku s otevřeným čelním panelem nemůžete nechávat
bez dozoru.
• Zapněte vypínač napájení spusťte operaci odčerpávání
podle následujícího postupu.
■ Režim odčerpávání
■ RZQ100~140B
Postup Pozor
1 Ověřte si, zda jsou
otevřené uzavírací ventily
na plynovém i
kapalinovém potrubí.
2 Na řídicí kartě PC
venkovní jednotky
stiskněte tlačítko BS1 k
odčerpání.
3 Jakmile se provoz
kompresoru zastaví po 3
nebo 5 minutách
zastaví, bezpečně
uzavřete uzavírací ventil
na kapalinové i plynové
straně potrubí. (Viz "Jak
používat uzavírací ventil"
na straně 7)
4 Vypněte napájení.
(a)
—
Kompresor a venkovní ventilátor
se spustí automaticky.
Ventilátor vnitřní jednotky se
může automaticky rozběhnout.
Věnujte tomuto postupu laskavě
dostatečnou pozornost.
Nikdy nenechávejte venkovní
jednotku s otevřeným panelem
bez dozoru, je-li napájení
zapnuté.
■ RZQ71~140C
1 Ověřte si, zda jsou otevřené
2 Na řídicí kartě PC venkovní
60~75 m
3 Bezpečně uzavřete uzavírací
4 Jakmile se provoz
30~35 m
5 Vypněte napájení.
(a) Jestliže venkovní jednotka po skončení režimu odčerpávání nepracuje, ani
když je dálkový ovladač zapnutý, dálkový ovladač může (ale nemusí)
zobrazovat "
• Po skončení operace odčerpávání dbejte, abyste
odstranili izolační list, který byl umístěn v rozvaděči jako
preventivní bezpečnostní opatření v souladu s popisem v
kapitole "Preventivní opatření" na straně 11.
• Je-li třeba zařízení zapnout, vypněte hlavní vypínač
napájení a znovu ho zapněte. Ověřte si, zda jsou
otevřené uzavírací ventily na plynovém i kapalinovém
potrubí a během zkušebního provozu nastavte režim
jednotky na chlazení.
Elektrické zapojení
■ Veškeré elektrické zapojování musí provádět
■ Veškeré dodávané a použité součásti a všechna
■ Vysoké napětí
Určeno pro osoby provádějící elektrické zapojení:
Jednotku nespouštějte, dokud není dokončena instalace
potrubí. (Spuštění systému před dokončením instalace
potrubí může způsobit zničení kompresoru.)
Postup Pozor
uzavírací ventily na plynovém
i kapalinovém potrubí.
jednotky stiskněte tlačítko
BS4 k odčerpání (±8 sekund).
ventil na kapalinovém potrubí
zhruba 2 minuty poté, co
kompresor začne pracovat.
(Viz "Jak používat uzavírací
ventil" na straně 7)
kompresoru zastaví po 2 až 5
(a)
minutách
uzavřete uzavírací ventil na
plynovém potrubí. (Viz "Jak
používat uzavírací ventil" na
straně 7)
, bezpečně
U4
". Nejde o žádnou poruchu.
—
Kompresor a venkovní
ventilátor se spustí
automaticky.
Ventilátor vnitřní jednotky se
může automaticky
rozběhnout.
Věnujte tomuto postupu
laskavě dostatečnou
pozornost.
Nikdy nenechávejte venkovní
jednotku s otevřeným
panelem bez dozoru, je-li
napájení zapnuté.
Pokud by uzavírací ventil na
kapalinovém potrubí nebyl
během činnosti kompresoru
bezpečně uzavřen, operace
odčerpání by neproběhla.
oprávněný elektrikář.
elektrická zařízení musí odpovídat příslušným
místním předpisům a národním zákonům.
Aby nedošlo k úrazu elektrickým proudem, odpojte
napájení nejméně minutu před zahájením servisu
elektrických částí zařízení. I po uplynutí 1 minuty vždy
proměřte napětí na svorkách hlavních kondenzátorů
obvodu a elektrických částí, a než se jich dotknete,
přesvědčte se, že tato napětí jsou 50 V DC nebo
nižší.
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Instalační návod
11
Page 14
Bezpečnostní opatření při elektrickém zapojování
■ Před přístupem ke svorkovnicím musí být rozpojeny všechny
napájecí obvody.
■ Používejte výhradně měděné vodiče.
■ Vedení mezi vnitřní a venkovní jednotkou musí být dimenzováno
na 220~240 V.
■ V souladu s příslušnými místními a národními předpisy musí být
do pevných přívodů instalován hlavní vypínač nebo jiný
prostředek k odpojení, vybavený možností odpojit všechny
kontakty.
Hlavní vypínač nezapínejte, dokud není dokončena celá
elektrická instalace.
■ Pro W1
Zajistěte zapojení kabelů napájení v normální fázi. V případě
zapojení v obrácené fázi indikuje dálkové ovládání vnitřní jednotky
"U1" a zařízení nemůže pracovat. Vyměňte zapojení kterýchkoliv
dvou napájecích kabelů (L1, L2, L3) a opravte tak zapojení.
Při násilném zapojení kontaktu magnetického spínače v době,
kdy je zařízení mimo provoz, se spálí kompresor. Nikdy se
nepokoušejte zapnout tento kontakt násilím.
■ Nikdy neskřípněte kabely v jednotce.
■ Upevněte kabely tak, aby se nedotýkaly potrubí (to platí zvláště
pro vysokotlakou stranu).
■ Elektrická vedení zajistěte pomocí svorek podle obrázku
uvedeného dole tak, aby se nemohla dotýkat potrubí, zvláště
pak vysokotlaké strany potrubí.
Zkontrolujte, zda na vedení ani svorkovnici nepůsobí žádné
vnější síly.
■ Při instalaci jističe svodového proudu zajistěte, aby byl tento
jistič kompatibilní s invertorem (odolný proti vysokofrekvenčnímu elektrickému šumu), aby nedocházelo ke
zbytečnému otevírání jističe svodového proudu.
■ Protože je tato jednotka vybavena převodníkem, instalace
kondenzátoru, který způsobuje posun fáze, zhorší nejen účiník,
ale může také způsobit nadměrné ohřívání kondenzátoru
následkem vysokofrekvenčních vln, jehož následkem může být
nehoda. Proto nikdy neinstalujte kondenzátor pro posun fáze.

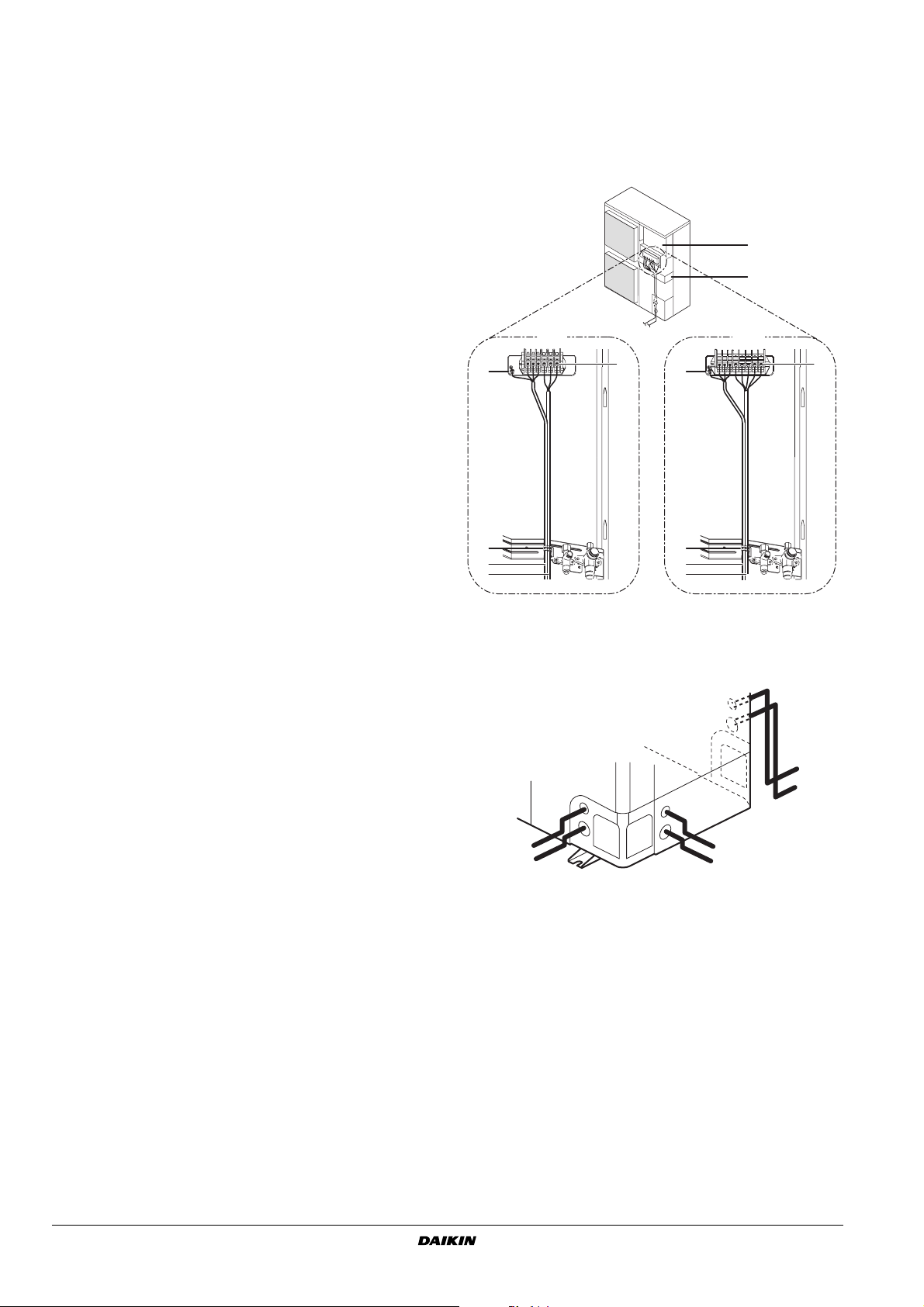

Zajistěte vedení způsobem uvedeným dále.
1 Zemnící vodič připojte k upevňovací desce uzavíracího ventilu
tak, aby nesklouznul.
2 Zemnící vodič připojte k upevňovací desce uzavíracího ventilu
ještě jednou spolu s elektrickým zapojením a propojením mezi
jednotkami.
■ Elektrické vedení veďte tak, aby nezvedalo přední kryt, a přední
kryt bezpečně upevněte.
1
2
V1
3
4
5
6
1 Spínací skříňka 3 Uzemnění
2 Montážní deska
uzavíracího ventilu
3
3
4
5
6
4 Spona
5 Vedení mezi jednotkami
6 Napájení a uzemnění
W1
3
2
1
2
1
1 Připojení napájení a zemnícího vodiče
2 Vedení mezi jednotkami
2
1
■ Vedou-li kabely z jednotky, lze do vylamovacího otvoru nasadit
ochrannou průchodku (vložka PG). (Viz obrázek 7)
1 Vodič
2 Pouzdro
3 Matice
4 Rám
5 Hadice
A Vnitřek
B Vnější strana
Jestliže nepoužíváte trubice na ochranu vedení, zajistěte
ochranu vedení vinylovými trubicemi tak, aby hrany vylamovacího otvoru nepoškodily vodiče.
■ Při zapojování se řiďte schématem elektrického zapojení.
■ Dráty ohněte podle potřeby a kryt pevně upevněte. Zajistěte,
aby byl řádně nasazen.
Instalační návod
12
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 15
Bezpečnostní opatření u zapojení napájení a vedení mezi
jednotkami
■ K zapojení ke svorkovnici napájení použijte koncovku s kulatým
očkem. Jestliže ji nelze z vážných důvodů použít, dodržujte
následující pokyny.
1 Koncovka s očkem
2 Vystřižená část
3 Pružná podložka
123
- Ke stejné svorce napájení nezapojujte dráty různých
průměrů. (Uvolnění daného spojení by mohlo způsobit
přehřátí).
- Při připojování vodičů stejného průměru proveďte zapojení
podle následujícího obrázku.
Specifikace standardních komponent pro zapojení
RZQ71V1 RZQ100~140V1 RZQ100~140W1
Min. proud
obvodu (MCA)
Doporučená
pojistka v
přívodech
Typ vodiče
Rozměry
Typ vodiče
elektrického
zapojení mezi
jednotkami
(a)
(b)
(a) Uvedené hodnoty jsou maximální hodnoty (přesné hodnoty viz elektrické
parametry kombinace s vnitřními jednotkami).
(b) Jen ve chráněném potrubí; nepoužívá-li se chráněné potrubí, použijte
H07RN-F
17,7 28,2 17,7
20 A 32 A20 A
H05VV-U3G H05VV-U5G
Dimenze elektrického vedení musí odpovídat příslušným
místním a národním předpisům.
H05VV-U4G2.5
■ K dotažení šroubů svorkovnice používejte správný šroubovák.
Malé šroubováky by mohly poškodit hlavu šroubu a způsobit
nedokonalé dotažení šroubů.
■ Nadměrné dotažení šroubů svorkovnice je může poškodit.
■ Kroutivé momenty při dotahování šroubů svorkovnice jsou
uvedeny v tabulce dále.
Kroutivý moment při dotažení (N•m)
M4 (X1M) 1,2~1,8
M4 (EARTH) 1,2~1,4
M5 (X1M) 2,0~3,0
M5 (EARTH) 2,4~2,9
■ Elektrické zapojení vnitřních jednotek je popsáno v instalačním
návodu vnitřních jednotek.
■ K napájení připojte jistič uzemnění a pojistku. (Viz obrázek 9)
I Pár M Hlavní (Master)
II Zdvojené zapojení S Závislá (Slave)
III Trojice 1 Detektor uzemnění
IV Dvojitý pár 2 Pojistka
3 Dálkový ovladač
■ Při instalaci elektrického zapojení zkontrolujte, zda se používají
správné vodiče. Proveďte kompletní zapojení a vodiče upevněte
tak, aby na svorky nepůsobily žádné vnější síly.
POZNÁMKA
Jistič svodového proudu musí být vysokorychlostním
jističem 30 mA (<0,1 s).
Jen u typu RZQ71~140C7: Zařízení splňující požadavky normy
EN/IEC 61000-3-12
(1)
.
Zkušební provoz
VÝSTRAHA
Dotknout se náhodou součástí pod napětím je snadné.
Nikdy nenechávejte během instalace jednotku bez dozoru,
je-li servisní panel demontovaný.
POZNÁMKA
Kontroly před uvedením do provozu
Elektrické zapojení
Propojení mezi
jednotkami
Zemnící vodič
Chladící potrubí ■ Je potrubí správně dimenzováno?
Doplněk chladiva ■ Zapsali jste si doplňkové množství chladiva a
Vezměte prosím na vědomí, že během počáteční doby
provozu jednotky může být příkon vyšší, než je
uvedeno na typovém štítku jednotky. Tento jev je
způsoben kompresorem, který potřebuje 50 hodin
provozu, než dosáhne hladkého chodu a stabilní
spotřeby energie.
Zkontrolovat položky
■ Je zapojení provedeno v souladu se schématem
zapojení?
Zkontrolujte, zda nebylo při instalaci opomenuto
žádné vedení a že v systému nechybějí fáze
nebo nejsou fáze prohozeny.
■ Je jednotka řádně uzemněná?
■ Je propojení mezi jednotkami zapojenými v sérii
správné?
■ Nejsou některé ze šrouby k připojení vodičů
volné?
■ Je izolační odpor nejméně 1 MΩ?
- Při měření izolace použijte megatester na
500 V.
- Megatester nepoužívejte na nízkonapěťové
obvody.
■ Je izolační materiál potrubí bezpečně připevněn?
Jsou obě potrubí - kapalinové i plynové - řádně
izolována?
■ Jsou uzavírací ventily kapalinového i plynového
potrubí otevřené?
délku chladicího potrubí?
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
(1) Evropská/mezinárodní technická norma nastavující meze harmonických
proudů generovaných vybavením připojeným k veřejným nízkonapěťovým
systémům se vstupním proudem >16 A a ≤75 A na fázi.
Instalační návod
13
Page 16
■ Vždy proveďte zkušební provoz.
■ Zkontrolujte, zda jsou zcela otevřené uzavírací ventily na
plynovém i kapalinovém potrubí. Provozování systému
s uzavřeným uzavíracím ventilem může způsobit zničení
kompresoru.
■ První zkušební provoz instalace provádějte vždy v režimu
chlazení.
■ Ve zkušebním provozu nikdy nenechávejte jednotku
s otevřeným panelem bez dozoru.
4 U bezdrátových dálkových ovladačů spusťte zkušební provoz až
po instalaci dekoračního panelu vnitřní jednotky s přijímačem
infračervených signálů.
5 Nejsou-li panely vnitřních jednotek na tyto jednotky dosud
instalovány, po skončení zkušebního provozu vypněte napájení
systému.
6 Kompletní zkušební provoz zahrnuje vypnutí napájení po
normálním vypnutí zařízení dálkovým ovladačem. Jednotku
nevypínejte vypnutím jističů elektrických obvodů.
Zkušební provoz
1 Na ochranu kompresoru zapněte napájení nejméně 6 hodin
před uvedením zařízení do provozu.
2 Zkontrolujte, zda jsou všechny uzavírací ventily kapaliny a plynu
otevřené.
Směr otevírání
B
A
A Kapalinové potrubí
B Plynové potrubí
Sejměte kryt a pootočte
proti směru hodinových ručiček
pomocí šestihranného klíče až
na doraz
3 Před zahájením provozu zkontrolujte, zda je čelní panel
uzavřen. V opačném případě může dojít k úrazu elektrickým
proudem.
4 Zkontrolujte, zda je jednotka nastavena na režim chlazení.
5 Čtyřikrát (dvakrát u bezdrátového dálkového ovladače) stiskněte
tlačítko Kontrola/zkušební provoz a přejděte do režimu
zkušebního provozu.
6 Stiskněte tlačítko ON/OFF na 10 sekund. Spustí se zkušební
provoz. Provozní stav kontrolujte zhruba po dobu 6 minut. Tlak
chladiva nesmí ihned stoupat dokonce ani v případě, že je po
odvzdušnění provedeném pomocí vakuového čerpadla otevřen
uzavírací ventil. Důvodem je, že chladicí potrubí vnitřní jednotky
je uzavřeno vnitřními elektricky ovládanými ventily. To
nezpůsobí za provozu žádné problémy.
7 Stiskněte tlačítko k nastavení směru proudění vzduchu a
zkontrolujte, zda jednotka reaguje na nové nastavení úpravou
směru proudění vzduchu.
8 Stiskněte dvakrát tlačítko dálkového ovladače Kontrola/zlušební
provoz. Vyvolá se režim kontroly a zobrazí se chybový kód "
00
(=normální). Jestliže se nezobrazí kód poruchy "00", viz
"Diagnóza závady v okamžiku první instalace" na straně 14.
9 Stisknete-li během zkušebního provozu tlačítko Kontrola/
zkušební provoz čtyřikrát, jednotka se vrátí do normálního
režimu provozu.
10 Všechny funkce jednotky si zkontrolujte podle návodu k obsluze.
Bezpečnostní opatření během zkušebního provozu
Diagnóza závady v okamžiku první instalace
Jestliže se na displeji dálkového ovladače nic nezobrazuje
(nezobrazuje se právě nastavená teplota), než budete moci
diagnostikovat možné kódy závad, zkontrolujte výskyt následujících
nenormálních stavů:
■ Rozpojené nebo nesprávné zapojení (mezi napájením a
venkovní jednotkou, mezi venkovní jednotkou a vnitřními
jednotkami a mezi vnitřní jednotkou a dálkovým ovladačem).
■ Pojistka řídící karty PCB venkovní jednotky může být
vypálená.
■ Jestliže dálkový ovladač zobrazuje jako kód chyby "
nebo "L8", je možné, že uzavírací ventily byly uzavřeny nebo
nasávání vzduchu bylo zablokované.
■ Jestliže se na dálkovém ovladači zobrazí chybový kód "U2",
zkontrolujte stabilitu napětí.
■ Jestliže se na dálkovém ovladači zobrazí chybový kód "U4" nebo
"UF", zkontrolujte propojení mezi jednotkami v dané větvi.
■ Jestliže se na dálkovém ovladači zobrazí chybový kód "L4", je
možné, že nasávání nebo vypouštění vzduchu je zablokované.
■ Detektor obrácené fáze funguje u tohoto produktu pouze při
spouštění zařízení po opětovném přivedení napájení.
Detektor obrácené fáze je určen k tomu, aby zařízení zastavil,
vyskytnou-li se při spuštění zařízení abnormální jevy.
■ Jestliže obvod na ochranu před obrácenou fází zastavil
jednotku, zkontrolujte, zda jsou připojeny všechny fáze.
Pokud ano, odpojte napájení a dvě ze tří fází navzájem
vyměňte. Vypínač napájení znovu zapněte a spusťte
jednotku.
■ Detekce obrácené fáze se za provozu zařízení neprovádí.
■ Jestliže existuje možnost, že dojde k převrácení fází po
výpadku napájení a proud se vypíná a zapíná za provozu
zařízení, instalujte samostatný místní obvod na ochranu před
"
obrácenou fází. Taková situace může nastat například při
používání generátorů. Spuštění zařízení s obráceným
zapojením fáze může způsobit poškození kompresoru a
dalších částí systému.
■ V případě chybějící fáze u jednotek W1 se na dálkovém
ovladači vnitřní jednotky zobrazí kód "E7" nebo "U2".
V obou uvedených případech je provoz systému nemožný.
Pokud se to stane, vypněte napájení, znovu zkontrolujte
elektrické zapojení a navzájem zaměňte zapojení dvou ze tří
elektrických vodičů. (Je-li nemožné spustit jednotku, za žádných
okolností se nepokoušejte násilím zapnout elektromagnetický
stykač.)
E3
", "E4"
1 Aby bylo možné detekovat uzavírací ventily, které se neotevírají,
provoz jednotky probíhá během prvního zkušebního provozu po
dobu 2 až 3 minut vynuceně v režimu chlazení, i když byl
dálkový ovladač dříve nastaven na režim topení. V takovém
případě bude dálkový ovladač i nadále zobrazovat po celou
dobu symbol topení a po uplynutí doby zkušebního provozu se
jednotka přepne automaticky na režim topení.
2 Jestliže nemůžete za neobvyklých okolností spustit jednotku ve
zkušebním provozu, viz "Diagnóza závady v okamžiku první
instalace" na straně 14.
3 Jestliže nemůžete jednotku spustit ve zkušebním provozu,
jednotka se obvykle po 30 minutách vrátí do normálního stavu.
Instalační návod
14
Požadavky na likvidaci
Demontáž jednotky, likvidace chladiva, oleje a ostatních částí
zařízení musí být provedena v souladu s příslušnými místními a
národními předpisy.
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Page 17
Schéma zapojení
: Svorka vedení BLK : Černá
: Svorka GRN : Zelená
: Konektor BRN : Hnědá
: Konektor relé BLU : Modrá
: Elektrická instalace ORG : Oranžová
RED : Červená
WHT : Bílá
YLW : Žlutá
: Pokyny k zapojení X6A viz návod k obsluze.
: Poloha voličů (DS1) indikuje tovární nastavení.
Podrobnosti viz návod k obsluze.
A1P~A4P............... Řídicí karta s tištěnými obvody
BS1~BS4............... Tlačítkové přepínače
C1~C4 ................... Kondenzátor
DS1........................ Přepínač Dip
E1HC..................... Vyhřívání klikové hřídele
F1U~F6U............... Pojistka
HAP (A1P)............. Kontrolka provozu (zelená)
HAP (A2P)............. Kontrolka provozu (zelená)
H1P (A1P) ............. Kontrolka provozu (červená)
H1P~H7P (A2P) .... Kontrolka provozu (oranžová)
K1M ....................... Magnetický stykač (jen modely W1)
K1R........................ Magnetické relé (Y1S)
K2R........................ Magnetické relé (jen modely W1)
K3R........................ Magnetické relé (E1HC) (jen modely W1)
K4R........................ Magnetické relé (E1HC) (jen modely V1)
K4R•K5R ............... Magnetické relé (jen modely W1)
K10R•K11R............ Magnetické relé
L1R........................ Tlumivka
M1C....................... Motor (kompresor)
M1F•M2F............... Motor (ventilátor)
PS.......................... Proudový okruh
Q1DI ...................... Jistič svodového zemnicího proudu
(běžná dodávka)
R1•R2 .................... Rezistor
R1T........................ Termistor (vzduch)
R2T........................ Termistor (cívka) (jen modely W1)
R2T........................ Termistor (vypouštění) (jen modely V1)
R3T ........................ Termistor (vypouštěcí potrubí) (jen modely W1)
R3T ........................ Termistor (sací potrubí) (jen modely V1)
R4T ........................ Termistor (sací potrubí) (jen modely W1)
R4T ........................ Termistor (cívka) (jen modely V1)
R5T ........................ Termistor (napájecí modul) (jen modely W1)
R5T ........................ Termistor (cívka střední) (jen modely V1)
R6T ........................ Termistor (kapalina)
R10T ...................... Termistor (žebra)
RC.......................... Obvod přijímače signálu
S1NPL....................Tlakový snímač (nízkotlaký)
S1NPH...................Tlakový snímač (vysokotlaký)
S1PH......................Tlakový snímač (vysoký)
S1PL ...................... Tlakový snímač (nízký)
TC .......................... Obvod vysílače signálu
V1R........................Výkonový modul
V2R•V3R................ Diodový modul
V1T ........................Izolovaný spínací bipolární tranzistor
X1M........................Svorkovnice
X6A ........................ Konektor (volitelně)
Y1E ........................ Expanzní ventil
Y1S ........................ 4-cestný ventil
Y2S ........................ Elektromagnetický ventil
Z1C~Z5C ...............Šumový filtr
Z1F~Z4F ................Šumový filtr
RZQ71~140C7V1B + RZQ100~140B8W1B
Klimatizační systémy Split
4PW40417-2A
Instalační návod
15
Page 18
4PW40417-2A
Copyright © Daikin
Loading...
