Guida di riferimento per

l'installatore

Sky Air Alpha-series

RZAG71M7V1B RZAG100M7V1B RZAG125M7V1B RZAG140M7V1B

RZAG71M7Y1B RZAG100M7Y1B RZAG125M7Y1B RZAG140M7Y1B

Guida di riferimento per l'installatore

Sky Air Alpha-series

Italiano

Sommario

1 Precauzioni generali di sicurezza 3

1.1 Note relative alla documentazione ............................................ 3

1.1.1 Significato delle avvertenze e dei simboli ................... 3

1.2 Per l'installatore......................................................................... 3

1.2.1 Generale ..................................................................... 3

1.2.2 Luogo d'installazione................................................... 4

1.2.3 Refrigerante ................................................................ 5

1.2.4 Salamoia..................................................................... 6

1.2.5 Acqua.......................................................................... 6

1.2.6 Circuiti elettrici............................................................. 6

2 Note relative alla documentazione 7

2.1 Informazioni su questo documento ........................................... 7

2.2 Rapida panoramica della guida di consultazione

dell’installatore........................................................................... 8

3 Informazioni relative all'involucro 8

3.1 Panoramica: operazioni sulla scatola di consegna ................... 8

3.2 Unità esterna ............................................................................. 8

3.2.1 Per disimballare l'unità esterna................................... 8

3.2.2 Per maneggiare l'unità esterna ................................... 8

3.2.3 Rimozione degli accessori dall'unità esterna .............. 8

4 Note sulle unità ed opzioni 9

4.1 Panoramica: note sulle unità ed opzioni.................................... 9

4.2 Identificazione ........................................................................... 9

4.2.1 Etichetta di identificazione: unità esterna.................... 9

4.3 Unità combinatrici e opzioni ...................................................... 9

4.3.1 Possibili opzioni per l'unità esterna............................. 9

5 Preparazione 9

5.1 Panoramica: preparazione ........................................................ 9

5.2 Preparazione del luogo di installazione..................................... 9

5.2.1 Requisiti del luogo di installazione dell'unità esterna.. 10

5.2.2 Requisiti aggiuntivi del luogo di installazione

dell'unità esterna in climi freddi................................... 11

5.3 Preparazione delle tubazioni del refrigerante............................ 11

5.3.1 Requisiti delle tubazioni del refrigerante..................... 11

5.3.2 Isolante per le tubazioni del refrigerante..................... 13

5.4 Preparazione del cablaggio elettrico ......................................... 13

5.4.1 Note relative alla preparazione del cablaggio

elettrico ....................................................................... 13

6 Installazione 14

6.1 Panoramica: installazione ......................................................... 14

6.2 Apertura delle unità ................................................................... 14

6.2.1 Note relative all’apertura delle unità............................ 14

6.2.2 Per aprire l'unità esterna............................................. 14

6.3 Montaggio dell'unità esterna...................................................... 14

6.3.1 Informazioni sul montaggio dell'unità esterna............. 14

6.3.2 Precauzioni per il montaggio dell'unità esterna........... 14

6.3.3 Per fornire la struttura di installazione......................... 14

6.3.4 Per installare l'unità esterna........................................ 15

6.3.5 Per fornire lo scolo...................................................... 15

6.3.6 Prevenzione della caduta dell'unità esterna................ 16

6.4 Collegamento delle tubazioni del refrigerante ........................... 16

6.4.1 Informazioni sul collegamento delle tubazioni del

refrigerante.................................................................. 16

6.4.2 Precauzioni per il collegamento delle tubazioni del

refrigerante.................................................................. 16

6.4.3 Linea guida per il collegamento delle tubazioni del

refrigerante.................................................................. 16

6.4.4 Linee guida per curvare i tubi...................................... 17

6.4.5 Per svasare l'estremità dei tubi................................... 17

6.4.6 Per saldare le estremità dei tubi ................................. 17

6.4.7 Utilizzo della valvola di arresto e dell'apertura di

servizio........................................................................ 17

6.4.8 Per collegare le tubazioni del refrigerante all'unità

esterna ......................................................................... 18

6.5 Controllo delle tubazioni del refrigerante.................................... 19

6.5.1 Controllo delle tubazioni del refrigerante ..................... 19

6.5.2 Precauzioni per il controllo delle tubazioni del

refrigerante................................................................... 19

6.5.3 Controllo delle tubazioni del refrigerante:

Configurazione............................................................. 20

6.5.4 Verifica della presenza di perdite................................. 20

6.5.5 Esecuzione dell'essiccazione sotto vuoto.................... 20

6.6 Carica del refrigerante................................................................ 20

6.6.1 Carica del refrigerante ................................................. 20

6.6.2 Informazioni sul refrigerante ........................................ 21

6.6.3 Precauzioni durante il caricamento del refrigerante..... 22

6.6.4 Definizioni: L1~L7, H1, H2 ........................................... 22

6.6.5 Determinazione della quantità di refrigerante

aggiuntiva..................................................................... 22

6.6.6 Per determinare la quantità per la ricarica completa ... 23

6.6.7 Caricamento del refrigerante: Configurazione ............. 23

6.6.8 Carica di refrigerante aggiuntivo.................................. 23

6.6.9 Per attivare o disattivare l'impostazione in loco della

modalità di messa a vuoto ........................................... 23

6.6.10 Per ricaricare completamente il refrigerante ................ 24

6.6.11 Applicazione dell'etichetta relativa ai gas fluorurati a

effetto serra.................................................................. 24

6.7 Collegamento del cablaggio elettrico ......................................... 24

6.7.1 Note relative al collegamento del cablaggio elettrico... 24

6.7.2 Note sulla conformità con le norme elettriche.............. 24

6.7.3 Precauzioni durante il collegamento dei fili elettrici ..... 25

6.7.4 Linee guida da osservare quando si collega il

cablaggio elettrico ........................................................ 25

6.7.5 Specifiche dei componenti di cablaggio standard........ 25

6.7.6 Per collegare i cavi elettrici all'unità esterna ................ 26

6.8 Completamento dell'installazione dell'unità esterna................... 27

6.8.1 Completamento dell'installazione dell'unità esterna .... 27

6.8.2 Per chiudere l'unità esterna ......................................... 27

6.8.3 Per controllare la resistenza di isolamento del

compressore ................................................................ 27

7 Messa in funzione 27

7.1 Panoramica: Messa in funzione ................................................. 27

7.2 Precauzioni durante la messa in esercizio ................................. 28

7.3 Elenco di controllo prima della messa in esercizio..................... 28

7.4 Per eseguire una prova di funzionamento.................................. 28

7.5 Codici di errore durante la prova di funzionamento.................... 29

7.6 Impostazioni in loco dedicate per il raffreddamento tecnico....... 30

8 Consegna all'utente 30

9 Manutenzione e assistenza 30

9.1 Panoramica: Manutenzione e assistenza................................... 30

9.2 Precauzioni generali di sicurezza............................................... 30

9.2.1 Per prevenire pericoli elettrici....................................... 30

9.3 Lista di controllo per la manutenzione annuale dell'unità

esterna ....................................................................................... 30

10 Individuazione e risoluzione dei problemi 31

10.1 Panoramica: Individuazione e risoluzione dei problemi ............. 31

10.2 Precauzioni durante la risoluzione dei problemi ......................... 31

11 Smaltimento 31

11.1 Panoramica: Smaltimento .......................................................... 31

11.2 Informazioni sull'evacuazione con la pompa .............................. 31

11.3 Per l'evacuazione con la pompa................................................. 31

12 Dati tecnici 33

12.1 Panoramica: Dati tecnici............................................................. 33

12.2 Spazio di manutenzione: unità esterna ...................................... 33

12.3 Schema delle tubazioni: Unità esterna ....................................... 34

12.4 Schema elettrico: unità esterna .................................................. 35

12.5 Requisiti di informazione per la progettazione ecocompatibile .. 36

13 Glossario 36

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

1 Precauzioni generali di sicurezza

1 Precauzioni generali di

sicurezza

1.1 Note relative alla documentazione

▪ La documentazione originale è scritta in inglese. La

documentazione in tutte le altre lingue è stata tradotta.

▪ Le precauzioni descritte nel presente documento trattano

argomenti molto importanti, si raccomanda di attenervisi scrupolosamente.

▪ L'installazione del sistema e tutte le attività descritte nel manuale

d'installazione e nella guida di riferimento per l'installatore DEVONO essere eseguite da un installatore autorizzato.

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI

Indica una situaizone che potrebbe provocare ustioni a causa delle temperature estremamente alte o basse.

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

AVVERTENZA: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

NOTA

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONI

Indica suggerimenti utili o informazioni aggiuntive.

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di installazione e d'uso e il foglio illustrativo del cablaggio.

Prima di eseguire interventi di manutenzione e riparazione, leggere il manuale di manutenzione.

Per ulteriori informazioni, consultare la guida di riferimento per l'installatore e l'utente.

1.2 Per l'installatore

1.2.1 Generale

In caso di dubbi su come installare o usare l'unità, contattare il rivenditore.

NOTA

L'installazione o il montaggio impropri dell'apparecchio o dei relativi accessori potrebbero dar luogo a folgorazioni, cortocircuiti, perdite, incendi oppure altri danni all'apparecchio. Utilizzare esclusivamente accessori, apparecchiature opzionali e ricambi approvati da Daikin.

AVVERTENZA

Assicurarsi che l'installazione, il collaudo e i materiali applicati siano conformi alla legislazione applicabile (oltre alle istruzioni descritte nella documentazione Daikin).

ATTENZIONE

Indossare un equipaggiamento personale di protezione adeguato (guanti di protezione, occhiali di sicurezza,…) durante i lavori di installazione, manutenzione o riparazione del sistema.

AVVERTENZA

Lacerare e gettare via i sacchetti degli imballaggi di plastica, in modo che nessuno, in particolare i bambini, li possa utilizzare per giocare. Rischio possibile: soffocamento.

PERICOLO: RISCHIO DI USTIONI

▪ NON toccare le tubazioni del refrigerante, le tubazioni

idrauliche o i componenti interni durante e immediatamente dopo il funzionamento. Questi potrebbero essere troppo caldi o troppo freddi. Lasciare loro il tempo di tornare alla normale temperatura. Non toccare questi componenti, indossare i guanti di protezione.

▪ NON toccare direttamente il refrigerante fuoriuscito

accidentalmente.

AVVERTENZA

Prevedere misure adeguate per impedire che l'unità possa essere usata come riparo da piccoli animali. I piccoli animali che dovessero entrare in contatto con le parti elettriche possono causare malfunzionamenti, fumo o incendi.

ATTENZIONE

NON toccare la presa d'aria o le alette di alluminio dell'unità.

NOTA

▪ NON posizionare oggetti o apparecchiature sulla parte

superiore dell'unità.

▪ NON sedersi, non arrampicarsi né sostare in piedi

sopra l'unità.

NOTA

I lavori eseguiti sull'unità esterna risultano migliori in condizioni di tempo asciutto, per evitare infiltrazioni di umidità.

Secondo la legislazione applicabile, potrebbe essere necessario fornire un registro insieme al prodotto, contenente almeno le informazioni sulla manutenzione e sugli interventi di riparazione, i risultati delle prove, i periodi di standby e così via.

Inoltre, DEVONO essere tenute a disposizione, in un luogo accessibile presso il prodotto, le seguenti informazioni:

▪ Istruzioni per l'arresto del sistema in caso di emergenza ▪ Nome e indirizzo della stazione dei Vigili del Fuoco, della Polizia e

dell'ospedale

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

1 Precauzioni generali di sicurezza

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

▪ Nome, indirizzo e numeri telefonici diurni e notturni per chiamare

l'assistenza

In Europa, la norma EN378 offre le necessarie istruzioni per redigere questo registro.

1.2.2 Luogo d'installazione

▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi

di riparazione e la circolazione dell'aria.

▪ Assicurarsi che il sito di installazione possa sopportare il peso e le

vibrazioni dell'unità.

▪ Assicurarsi che l'area sia ben ventilata. NON ostruire le aperture

di ventilazione. ▪ Assicurarsi che l'unità sia in piano. NON installare l'unità in luoghi in cui siano presenti le condizioni

seguenti: ▪ In atmosfere potenzialmente esplosive. ▪ In presenza di macchine che emettono onde elettromagnetiche.

Le onde elettromagnetiche potrebbero disturbare il sistema di

controllo e causare un difetto dell'apparecchiatura. ▪ In luoghi in cui esiste il rischio d'incendio dovuto alla perdita di gas

infiammabili (esempio: diluenti o benzina), fibre di carbonio,

polvere incendiabile. ▪ In luoghi in cui si producono gas corrosivi (esempio: gas di acido

solforico). La corrosione delle tubazioni di rame o delle parti

saldate può causare perdite di refrigerante.

Istruzioni per le apparecchiature che utilizzano il refrigerante R32

Se applicabile.

AVVERTENZA

▪ NON perforare né bruciare. ▪ NON utilizzare mezzi per accelerare il processo di

sbrinamento o per pulire l'apparecchiatura, se non quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante R32 è

inodore.

AVVERTENZA

L'apparecchiatura deve essere conservata in maniera tale da evitare danni meccanici e in una stanza ben aerata, senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione) e delle dimensioni specificate di seguito.

AVVERTENZA

Se le apparecchiature contengono refrigerante R32, la superficie del pavimento della stanza in cui esse sono installate, utilizzate e conservate DEVE essere maggiore della superficie del pavimento minima definita nella seguente tabella A (m2). Ciò è valido per:

▪ Unità interne senza un sensore per le perdite di

refrigerante; nel caso di unità interne con un sensore per le perdite di refrigerante, consultare il manuale di installazione.

▪ Unità esterne installate o conservate in ambienti interni

(ad esempio, giardino d'inverno, garage, sala macchine)

▪ Tubazioni in spazi non ventilati

Per determinare la superficie del pavimento minima

1 Determinare la carica di refrigerante totale nel sistema (=carica

di refrigerante alla fabbrica + quantità di refrigerante aggiuntiva caricata).

2 Determinare quale grafico o tabella utilizzare.

▪ Per le unità interne: L'unità è montata a soffitto, montata a

parete o collocata sul pavimento?

▪ Per le unità esterne installate o conservate in ambienti

interni, e per le tubazioni in loco in spazi non ventilati, ciò dipende dall'altezza di installazione:

Se l'altezza dell'installazioneè…Allora utilizzare il grafico o la

tabella per…

<1,8m Unità collocate sul pavimento 1,8≤x<2,2m Unità a muro ≥2,2m Unità montate a soffitto

3 Utilizzare il grafico o la tabella per determinare la superficie del

pavimento minima.

NOTA

▪ NON riutilizzare i giunti già usati in precedenza. ▪ I giunti realizzati in fase di installazione tra le parti

dell'impianto del refrigerante devono essere accessibili per la manutenzione.

AVVERTENZA

Assicurarsi che l'installazione, la manutenzione e la riparazione siano eseguite in conformità alle istruzioni di Daikin e alle legge vigente (ad esempio la normativa nazionale sul gas) e che siano svolte esclusivamente da personale autorizzato.

Requisiti dello spazio di installazione

NOTA

▪ Proteggere le tubazioni dai danni fisici.

Guida di riferimento per l'installatore

▪ Ridurre al minimo le tubazioni.

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

1 Precauzioni generali di sicurezza

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

1.2.3 Refrigerante

Se applicabile. Per maggiori informazioni, vedere il manuale di installazione o la guida di riferimento dell'installatore relativa alla propria applicazione.

NOTA

Assicurarsi che l'installazione delle tubazioni di refrigerante sia conforme alla legislazione applicabile. In Europa, la normativa applicabile è la EN378.

NOTA

Assicurarsi che le tubazioni e i collegamenti in loco NON siano soggetti a sollecitazioni.

AVVERTENZA

Durante le prove, NON portare MAI il prodotto ad una pressione più alta della pressione massima ammessa (come indicato sulla piastra informativa dell'unità).

AVVERTENZA

Prendere sufficienti precauzioni in caso di perdita di refrigerante. In presenza di perdite di gas refrigerante, ventilare immediatamente l'area. Rischi possibili:

▪ Concentrazioni eccessive di refrigerante in un ambiente

chiuso possono causare la riduzione dell'ossigeno nell'ambiente.

▪ Se il gas refrigerante entra in contatto con una fiamma

può generare gas tossico.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

m Carica di refrigerante totale nel sistema

Superficie del pavimento minima

min

(a) Ceiling-mounted unit (=unità montata a soffitto) (b) Wall-mounted unit (=unità montata a parete)

PERICOLO: RISCHIO DI ESPLOSIONE Arresto della pompa – Perdita di refrigerante. Qualora

si voglia arrestare la pompa e vi sia una perdita nel circuito del refrigerante:

▪ NON utilizzare la funzione automatica di evacuazione

mediante pompa, con cui è possibile raccogliere tutto il refrigerante del sistema nell'unità esterna. Conseguenza possibile: Autocombustione ed esplosione del compressore poiché dell'aria è entrata nel compressore in funzione.

▪ Utilizzare un sistema di recupero separato affinché il

compressore dell'unità NON debba essere messo in funzione.

AVVERTENZA

Recuperare SEMPRE il refrigerante. NON disperderlo direttamente nell'ambiente. Utilizzare una pompa a vuoto per svuotare l'impianto.

NOTA

Dopo che sono state collegate tutte le tubazioni, assicurarsi che non vi siano perdite di gas. Usare l'azoto per verificare l'eventuale presenza di perdite di gas.

NOTA

▪ Per evitare la rottura del compressore, NON caricare

una quantità di refrigerante superiore a quella specificata.

▪ Se il sistema del refrigerante deve essere aperto, il

refrigerante DEVE essere trattato secondo le normative vigenti.

AVVERTENZA

Accertarsi che non vi sia ossigeno nel sistema. Il refrigerante può essere caricato solo dopo aver effettuato la prova di tenuta e l'essiccazione sotto vuoto.

Guida di riferimento per l'installatore

1 Precauzioni generali di sicurezza

▪ Qualora fosse necessaria la ricarica, consultare la targhetta

informativa dell'unità. Su di essa sono riportati il tipo di

refrigerante e la quantità necessaria. ▪ Quest’unità è stata caricata con il refrigerante alla fabbrica e, a

seconda delle dimensioni e delle lunghezze dei tubi, per certi

sistemi potrebbe essere necessario caricarne una quantità

aggiuntiva. ▪ Utilizzare esclusivamente attrezzi adatti per il tipo di refrigerante

utilizzato nel sistema, per assicurare la necessaria resistenza alla

pressione e per impedire l'ingresso di materiali estranei nel

sistema. ▪ Caricare il refrigerante liquido nel modo seguente:

Se Allora

È presente un tubo che funge da sifone

(vale a dire che la bombola è contrassegnata dalla scritta “Liquid filling siphon attached” (Sifone di riempimento del liquido in dotazione))

NON è presente un tubo che funge da sifone

▪ Aprire le bombole del refrigerante lentamente. ▪ Caricare il refrigerante nello stato liquido. L'aggiunta di

refrigerante in forma gassosa può prevenire il normale

funzionamento.

ATTENZIONE

Una volta completata la procedura di rabbocco del refrigerante o durante una pausa, chiudere immediatamente la valvola del serbatoio refrigerante. Se la valvola NON viene chiusa immediatamente, la pressione rimanente potrebbe provocare il caricamento di refrigerante aggiuntivo. Conseguenza possibile: quantità di refrigerante errata.

Effettuare la carica mantenendo la bombola in posizione eretta.

Effettuare la carica mantenendo la bombola in posizione capovolta.

AVVERTENZA

L'installazione e l'utilizzo delle applicazioni DEVE rispettare le precauzioni ambientali e di sicurezza specificate nelle normative vigenti.

1.2.5 Acqua

Se applicabile. Per maggiori informazioni, vedere il manuale di installazione o la guida di riferimento dell'installatore relativa alla propria applicazione.

NOTA

Assicurarsi che la qualità dell'acqua sia conforme alla direttiva UE 98/83EC.

1.2.6 Circuiti elettrici

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

▪ Portare su DISATTIVATO tutte le sorgenti di

alimentazione prima di rimuovere il coperchio del quadro elettrico, prima di collegare cavi elettrici o di toccare parti elettriche.

▪ Scollegare la sorgente di alimentazione per più di

1 minuto e misurare la tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire. La tensione DEVE essere minore di 50 V CC prima che sia possibile toccare i componenti elettrici. Per quanto riguarda l'ubicazione dei terminali, vedere lo schema elettrico.

▪ NON toccare i componenti elettrici con le mani

bagnate.

▪ NON lasciare l'unità incustodita se è stato rimosso il

coperchio di servizio.

AVVERTENZA

Se NON è già stato installato in fabbrica, è NECESSARIO installare nel cablaggio fisso un interruttore generale o altri mezzi per la disconnessione, aventi una separazione dei contatti in tutti i poli che provveda alla completa disconnessione nella condizione di sovratensione di categoriaIII.

1.2.4 Salamoia

Se applicabile. Per maggiori informazioni, vedere il manuale d'installazione o la guida di riferimento dell'installatore relativa alla propria applicazione.

AVVERTENZA

La selezione della salamoia DEVE avvenire in base alle leggi applicabili.

AVVERTENZA

Prendere sufficienti precauzioni in caso di perdita di salamoia. Se si verifica una perdita di salamoia, aerare immediatamente l'area e contattare il proprio rivenditore di zona.

AVVERTENZA

La temperatura ambiente interna all'unità può essere molto maggiore di quella ambiente, per esempio, 70°C. In caso di perdite di salamoia, le parti interne all'unità potrebbero creare situazioni pericolose.

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

2 Note relative alla documentazione

AVVERTENZA

▪ Utilizzare SOLO fili di rame. ▪ Assicurarsi i collegamenti da effettuarsi in loco siano

conformi alla legislazione applicabile.

▪ Tutti i collegamenti in loco DEVONO essere eseguiti in

conformità allo schema dell'impianto elettrico fornito con il prodotto.

▪ Non stringere MAI assieme i fasci di cavi e assicurarsi

che NON entrino in contatto con tubazioni e bordi taglienti. Assicurarsi che sui collegamenti dei morsetti non gravi alcuna pressione esterna.

▪ Assicurarsi di installare il cablaggio di terra. NON

effettuare la messa a terra dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Accertarsi che venga usato un circuito di alimentazione

dedicato. NON utilizzare mai una fonte di alimentazione alla quale sono collegate anche altre utenze.

▪ Accertarsi di installare i fusibili o gli interruttori di

circuito richiesti.

▪ Non dimenticare di installare un interruttore di

dispersione a terra. Il mancato rispetto di questa precauzione può causare scosse elettriche o incendi.

▪ Durante l'installazione del differenziale di terra,

accertarsi che sia compatibile con l'inverter (resistente ai disturbi elettrici ad alta frequenza) per evitare inutili aperture del differenziale di terra.

ATTENZIONE

Per il collegamento dell'alimentazione, la messa a terra deve essere stabilita prima dei collegamenti sotto tensione. Per scollegare l'alimentazione, i collegamenti sotto tensione devono essere separati prima del collegamento di messa a terra. La lunghezza dei conduttori tra la distensione e la morsettiera deve essere tale da consentire la tesatura dei cavi sotto tensione prima del cavo di messa a terra, nel caso in cui l'alimentazione venga staccata dalla distensione.

NOTA

Precauzioni per la posa del cablaggio di alimentazione:

▪ NON collegare cablaggi di spessori differenti alla

morsettiera di alimentazione (un allentamento del cablaggio di alimentazione potrebbe causare un calore anormale).

▪ Se si collegano cablaggi aventi lo stesso spessore,

procedere come illustrato nella figura sopra.

▪ Per il cablaggio, utilizzare il filo di alimentazione

designato e collegarlo saldamente, quindi fissarlo per evitare che sulla morsettiera venga esercitata una pressione esterna.

▪ Utilizzare un cacciavite appropriato per serrare le viti

dei terminali. Se la lama del cacciavite è troppo piccola, si danneggerà la testa delle viti e diventerà impossibile serrarle correttamente.

▪ Serrando eccessivamente le viti, si possono rompere i

terminali.

AVVERTENZA

▪ Dopo aver completato i collegamenti elettrici, accertarsi

che ogni componente elettrico e terminale all'interno del quadro elettrico siano saldamente connessi.

▪ Assicurarsi che tutti i coperchi siano stati chiusi prima

di avviare l'unità.

NOTA

Valido in presenza di alimentazione trifase e di compressore dotato di metodo di avviamento ATTIVATO/ DISATTIVATO.

Se esiste la possibilità di fase invertita dopo un black-out momentaneo e l'alimentazione passa da ATTIVATO a DISATTIVATO e viceversa mentre il prodotto è in funzione, attaccare localmente un circuito di protezione da fase invertita. Facendo funzionare il prodotto in fase invertita, il compressore ed altre parti potrebbero danneggiarsi.

2 Note relative alla

documentazione

2.1 Informazioni su questo documento

Pubblico di destinazione

Installatori autorizzati

INFORMAZIONI

Questo apparecchio è destinato ad essere utilizzato da utenti esperti o qualificati nei negozi, nell'industria leggera e nelle fattorie, o per uso commerciale da persone non esperte.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

▪ Precauzioni generali per la sicurezza:

▪ Istruzioni per la sicurezza DA LEGGERE prima

dell'installazione

▪ Formato: Cartaceo (nella confezione dell'unità esterna)

▪ Manuale di installazione dell'unità esterna:

▪ Istruzioni di installazione ▪ Formato: Cartaceo (nella confezione dell'unità esterna)

▪ Guida di riferimento per l'installatore:

▪ Preparazione dell'installazione, dati di riferimento, ecc. ▪ Formato: File digitali all'indirizzo http://www.daikineurope.com/

support-and-manuals/product-information/

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio rivenditore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

Dati tecnici

▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito

internet regionale Daikin (accessibile al pubblico).

▪ L'insieme completo degli ultimi dati tecnici è disponibile sul sito

Daikin Business Portal (è richiesta l'autenticazione).

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

3 Informazioni relative all'involucro

ENERG

IJAY

IAIE

ENERG

IJAY

IAIE

1×

1× 2×

1×

b c

1×

2.2 Rapida panoramica della guida di

consultazione dell’installatore

Capitolo Descrizione

Precauzioni generali per la sicurezza

Informazioni sulla documentazione

Informazioni sulla confezione

Informazioni sulle unità e sulle opzioni

Preparazione Che cosa fare e che cosa occorre

Installazione Che cosa fare e che cosa occorre

Messa in esercizio Che cosa fare e che cosa occorre

Consegna all'utilizzatore Che cosa fornire e spiegare

Manutenzione e assistenza

Individuazione e risoluzione dei problemi

Smaltimento Come smaltire il sistema Dati tecnici Specifiche del sistema Glossario Definizione dei termini

Istruzioni per la sicurezza da leggere prima dell'installazione

Documentazione esistente per l'installatore

Come disimballare le unità e rimuovere i relativi accessori

▪ Come identificare le unità ▪ Combinazioni possibili di unità e

opzioni

sapere prima del trasferimento in sede

sapere per installare il sistema

sapere per mettere in esercizio il sistema dopo l'installazione

all'utilizzatore Come effettuare la manutenzione e la

riparazione delle unità Che cosa fare in caso di problemi

3.2 Unità esterna

3.2.1 Per disimballare l'unità esterna

3 Informazioni relative

all'involucro

3.1 Panoramica: operazioni sulla

scatola di consegna

In questo capitolo sono descritte le operazioni da eseguire dopo la consegna in sede della confezione con l'unità esterna.

Le informazioni disponibili riguardano: ▪ Disimballaggio e movimentazione dall'unità ▪ Rimozione degli accessori dall'unità Tenere presente quanto segue: ▪ Alla consegna, l'unità DEVE essere controllata per verificare

l'eventuale presenza di danni. Eventuali danni DEVONO essere

segnalati immediatamente all'agente addetto ai reclami del

trasportatore. ▪ Per evitare danni durante il trasporto, portare l'unità ancora

imballata il più vicino possibile al luogo d'installazione definitivo. ▪ Preparare anticipatamente il percorso lungo il quale si intende

trasportare l'unità.

3.2.2 Per maneggiare l'unità esterna

ATTENZIONE

Per evitare danni o lesioni, NON toccare la bocchetta per l'immissione dell'aria né le alette in alluminio dell'unità.

Trasportare lentamente l'unità, come mostrato:

3.2.3 Rimozione degli accessori dall'unità esterna

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

4 Note sulle unità ed opzioni

a Precauzioni generali per la sicurezza b Manuale di installazione dell'unità esterna c Fascetta fermacavo d Etichetta per i gas serra fluorinati e Etichetta per l'energia

4 Note sulle unità ed opzioni

4.1 Panoramica: note sulle unità ed opzioni

Le informazioni contenute in questo capitolo riguardano: ▪ Identificazione dell'unità esterna ▪ Combinazione dell'unità esterna con le opzioni

4.2 Identificazione

NOTA

Se si devono installare o riparare varie unità contemporaneamente, assicurarsi di NON scambiare i coperchi di servizio tra un modello e l'altro.

4.2.1 Etichetta di identificazione: unità esterna

Ubicazione

Layout Nome del modello

Doppio twin KHRQ(M)58T (3×)

Per ulteriori dettagli sulla scelta, consultare i cataloghi. Per le istruzioni di installazione, vedere il manuale di installazione del kit di diramazione del refrigerante.

Riscaldatore piastra fondo (EKBPH140L7)

▪ Impedisce il congelamento della piastra inferiore. ▪ Consigliato in aree con temperatura ambiente bassa e umidità

elevata.

▪ Per le istruzioni di installazione, vedere il manuale di installazione

del riscaldatore della piastra inferiore.

Kit dell'adattatore di richiesta (SB.KRP58M52)

▪ Include la piastra di montaggio aggiuntiva (EKMKSA2) ▪ Può essere utilizzato per:

▪ Bassa rumorosità: Per ridurre il rumore di funzionamento

dell'unità esterna.

▪ Funzione I-demand: Per limitare il consumo energetico del

sistema (esempi: controllo del budget, limitazione del consumo energetico nelle ore di punta…).

▪ Per le istruzioni di installazione, vedere il manuale di installazione

del kit dell'adattatore di richiesta.

5 Preparazione

Identificazione del modello Esempio: R Z A G 140 M7 V1 B [*]

Codice Spiegazione

R Unità esterna split raffreddata ad aria Z Inverter A Refrigerante R32 G Serie di fascia alta 71~140 Classe di capacità M7 Serie modello V1 Alimentazione: 1~, 220~240 V, 50 Hz Y1 Alimentazione: 3N~, 380~415 V, 50 Hz B Mercato europeo [*] Indicazione di modifica secondaria al modello

4.3 Unità combinatrici e opzioni

4.3.1 Possibili opzioni per l'unità esterna

5.1 Panoramica: preparazione

In questo capitolo sono descritte le operazioni da eseguire e le informazioni da conoscere prima del trasferimento in sede.

Le informazioni disponibili riguardano: ▪ Preparazione del luogo di installazione ▪ Preparazione delle tubazioni del refrigerante ▪ Preparazione dell'impianto elettrico

5.2 Preparazione del luogo di installazione

NON installare l'unità in luoghi che vengono utilizzati spesso come luoghi di lavoro. In caso di lavori di costruzione (ad es. molatura) in cui si genera una grande quantità di polvere, l'unità DEVE essere coperta.

Scegliere un luogo d'installazione con spazio a sufficienza per trasportare l'unità dentro e fuori da questo.

AVVERTENZA

L'apparecchiatura deve essere conservata in una stanza senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione).

Kit di diramazione del refrigerante

Per collegare più unità interne all'unità esterna sono necessari uno o più kit di diramazione del refrigerante. La combinazione esternainterna determina quali e quanti kit di diramazione del refrigerante utilizzare.

Layout Nome del modello

Doppio KHRQ(M)58T Triplo KHRQ(M)58H

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

5 Preparazione

df e

(mm)

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

5.2.1 Requisiti del luogo di installazione dell'unità esterna

INFORMAZIONI

Leggere inoltre i seguenti requisiti:

▪ Requisiti generici del luogo di installazione. Consultare

il capitolo "Precauzioni generali per la sicurezza".

▪ Requisiti dello spazio di servizio. Consultare il capitolo

"Dati tecnici".

▪ Requisiti delle tubazioni del refrigerante (lunghezza,

dislivello). Vedere la parte successiva di questo capitolo "Preparazione".

ATTENZIONE

Dispositivi non accessibili a un pubblico generico. L'installazione deve avvenire in un luogo sicuro e protetto contro un accesso troppo semplice.

Sia l'unità interna che quella esterna sono adatte per l'installazione in ambienti commerciali o industriali.

NOTA

L'apparecchiatura descritta nel presente manuale potrebbe causare disturbi elettromagnetici generati dall'energia a radio frequenza. L'apparecchiatura è conforme alle specifiche concepite per garantire una protezione ragionevole contro tale interferenza. Ciononostante, non esistono garanzie che escludano tale interferenza in una particolare installazione.

Si consiglia pertanto di installare l'apparecchiatura e i cavi elettrici assicurando una distanza adeguata dalle apparecchiature stereo, dai personal computer, ecc.

▪ Aree che richiedono silenzio (per esempio nelle vicinanze di una

camera da letto), onde evitare che il rumore del funzionamento possa causare disagio alle persone. Nota: Se il livello del suono viene misurato nelle condizioni d'installazione effettive, il valore misurato sarà superiore al livello di pressione del suono riportato nella sezione Spettro del suono del databook, a causa del rumore ambientale e delle riflessioni acustiche.

INFORMAZIONI

Il livello di pressione sonora è inferiore a 70dBA.

▪ In luoghi in cui si può riscontrare la presenza di vapore o nebbia

d’olio minerale nell’atmosfera. Le parti in plastica possono deteriorarsi e cadere o provocare perdite d’acqua.

Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché la durata di vita dell'unità ne potrebbe risentire:

▪ In luoghi soggetti a forti oscillazioni della tensione ▪ In veicoli o navi ▪ Dove sono presenti vapori acidi o alcalini Installazione sul mare. Assicurarsi che l'unità esterna NON sia

direttamente esposta ai venti provenienti dal mare. Questo consente di prevenire la corrosione provocata dagli alti livelli di sale nell'aria, che potrebbero ridurre la durata dell'unità.

Installare l'unità esterna al riparo dai venti diretti provenienti dal mare.

Esempio: dietro l'edificio.

a Differenziale di terra b Fusibile c Unità esterna d Unità interna e Interfaccia utente

f Personal computer o radio

▪ Nei luoghi in cui la ricezione è debole, mantenere una distanza di

almeno 3 m per evitare le interferenze elettromagnetiche di altri apparecchi e utilizzare tubi protettivi per le linee di alimentazione e trasmissione.

▪ Scegliere un luogo che consenta di evitare il più possibile la

pioggia.

▪ In caso di perdite di acqua, assicurarsi che l'acqua non possa

danneggiare l'installazione e lo spazio circostante.

▪ Scegliere un luogo in cui l'aria calda/fredda scaricata dall'unità o il

rumore dovuto al funzionamento NON possa arrecare disagio a nessuno.

▪ Le alette dello scambiatore di calore sono affilate ed è possibile

ferirsi. Scegliere un luogo di installazione in cui non vi sia il rischio di infortuni (particolarmente nelle aree in cui giocano i bambini).

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

Guida di riferimento per l'installatore

Se l'unità esterna è esposta ai venti diretti provenienti dal mare, installare un frangivento.

▪ Altezza del frangivento≥1,5×altezza dell'unità esterna ▪ Tenere in considerazione i requisiti relativi allo spazio di servizio

durante l'installazione del frangivento.

a Vento proveniente dal mare b Edificio c Unità esterna d Frangivento

Un vento forte (≥18km/h) che soffi contro l'uscita dell'aria dell'unità esterna provoca un cortocircuito (aspirazione dell'aria di scarico). Questo potrebbe comportare:

▪ deterioramento della capacità operativa; ▪ accelerazioni frequenti del congelamento durante il funzionamento

in riscaldamento;

▪ interruzione del funzionamento dovuta alla riduzione della bassa

pressione o all'aumento dell'alta pressione;

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

5 Preparazione

▪ rottura della ventola (se la ventola dovesse essere esposta a un

forte vento costante, potrebbe iniziare a girare molto velocemente, fino a rompersi).

Si raccomanda di installare un pannello deflettore nei casi in cui l'uscita dell'aria sia esposta al vento.

Si raccomanda di installare l'unità esterna con l'entrata dell'aria rivolta verso il muro e NON esposta direttamente al vento.

a Pannello deflettore b Direzione prevalente del vento c Uscita dell'aria

5.2.2 Requisiti aggiuntivi del luogo di installazione dell'unità esterna in climi freddi

Proteggere l'unità esterna dalla caduta diretta della neve e prestare attenzione a che l'unità esterna NON venga MAI sepolta sotto la neve.

5.3 Preparazione delle tubazioni del refrigerante

5.3.1 Requisiti delle tubazioni del refrigerante

INFORMAZIONI

Leggere anche le precauzioni e i requisiti al capitolo “Precauzioni generali di sicurezza”.

Per collegare più unità interne all'unità esterna occorre tenere presente quanto segue:

Kit di diramazione del refrigerante

Tubazioni ascendenti e discendenti

Tubi di diramazione ▪ Installare i tubi di diramazione

NOTA

Le tubazioni e le altre parti soggette a pressione devono essere adatte al contatto con il refrigerante. Utilizzare rame per refrigerazione senza saldatura, disossidato con acido fosforico.

▪ I materiali estranei all'interno dei tubi (compreso l'olio per

fabbricazione) devono essere ≤30mg/10m.

Definizioni: L1~L7, H1, H2

Coppia

Sono richiesti uno o più kit di diramazione del refrigerante. Vedere "4.3.1Possibili opzioni

per l'unità esterna"a pagina9.

Creare tubazioni ascendenti e discendenti solo sulla linea delle tubazioni principali (L1).

orizzontalmente (con un'inclinazione massima di 15°) o verticalmente.

▪ La lunghezza dei tubi di diramazione verso

le unità interne deve essere la più corta possibile.

▪ Provare a mantenere uguali le lunghezze

dei tubi di diramazione alle unità interne.

(a)

Sistema doppio

(a)

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

a Copertura o riparo contro la neve b Piedistallo (altezza minima=150mm) c Direzione prevalente del vento d Uscita dell'aria

Sistema triplo

(a) Presumere che la linea più lunga nella figura corrisponda

L1 Tubazioni principali

L2~L7 Tubazioni di diramazione

H1 Differenza di altezza tra l'unità interna più alta e l'unità

H2 Differenza di altezza tra l'unità interna più alta e quella più

(a)

alla lunghezza effettiva del tubo più lungo e che l'unità più alta nella figura corrisponda all'altezza effettiva dell'unità più in alto.

esterna

bassa Kit di diramazione del refrigerante

Sistema doppio twin

Guida di riferimento per l'installatore

(a)

5 Preparazione

Materiale delle tubazioni del refrigerante

▪ Materiale delle tubazioni: Rame senza saldature disossidato con

acido fosforico. ▪ Collegamenti svasati: Utilizzare solo materiale temprato. ▪ Grado di tempra e spessore delle tubazioni:

Diametro

Grado di tempra Spessore (t)

(a)

esterno (Ø)

6,4mm (1/4")

Temprato (O) ≥0,8mm 9,5mm (3/8") 12,7mm (1/2")

15,9mm (5/8") Temprato (O) ≥1,0mm 19,1mm (3/4") Semi-duro (1/2H)

(a) In base alle norme vigenti e alla pressione di esercizio

massima dell'unità (vedere "PS High" sulla targhetta dell'unità), potrebbero essere necessarie tubazioni di spessore superiore.

Diametro delle tubazioni del refrigerante

Il diametro delle tubazioni del refrigerante deve essere conforme a quanto riportato di seguito:

Tubazioni Diametro

L1 (coppia, doppio, triplo, doppio twin)

Vedere sotto.

Tubazioni Diametro

L2,L3 (doppio) L2~L4 (triplo)

Utilizzare lo stesso diametro dei collegamenti (liquido, gas) sulle unità interne.

L4~L7 (doppio twin) L2,L3 (doppio twin) Tubazioni del liquido: Ø9,5mm

Tubazioni del gas: Ø15,9mm

L1 (coppia, doppio, triplo, doppio twin):

Esistente

(a)

(b)

Tubazioni del

liquido L1

Tubazioni del

gas L1

Modello Nuovo

RZAG71 Misura inferiore Ø6,4mm Ø12,7mm

Standard Ø9,5mm Ø15,9mm Misura

Ø12,7mm —

superiore

RZAG100~140 Misura inferiore Ø6,4mm —

Standard Ø9,5mm Ø15,9mm Misura

Ø12,7mm Ø19,1mm

superiore

(a) Per l'installazione di nuove tubazioni, utilizzare lo stesso

diametro dei collegamenti sulle unità esterne (diametri standard per tubazioni del liquido e del gas).

(b) Per il riutilizzo di tubazioni esistenti, è possibile utilizzare i

diametri di misura superiore o misura inferiore, ma la capacità potrebbe diminuire ed entrerebbero in vigore requisiti più rigorosi per la lunghezza delle tubazioni. Valutare queste limitazioni in relazione all'installazione completa.

Lunghezza e dislivello delle tubazioni del refrigerante

La lunghezza e il dislivello delle tubazioni devono essere conformi ai seguenti requisiti:

Requisito Limite

1 Lunghezza totale unidirezionale minima

delle tubazioni

2 Lunghezza totale unidirezionale massima

delle tubazioni

3 Lunghezza massima consentita delle

tubazioni

4 Lunghezza massima delle tubazioni di

diramazione

Coppia: Limite≤L1 Doppio: Limite≤L1+L3 Triplo: Limite≤L1+L4 Doppio twin: Limite≤L1+L3+L7

Coppia: L1≤Limite Ø misura inferiore 10m (10m)

Ø standard 55m (75m) Ø misura

superiore

Doppio e triplo: L1+L2≤Limite

Doppio twin: L1+L2+L4≤Limite

Ø misura inferiore 10m (15m) Ø standard 55m (75m) Ø misura

superiore Coppia: N/D — Doppio: L1+L2+L3≤Limite 65m 85m Triplo: L1+L2+L3+L4≤Limite — 85m Doppio twin: L1+L2+L3+L4+L5+L6+L7≤Limite — 85m Coppia: N/D 10m Doppio e triplo: L2≤Limite

Doppio twin: L2+L4≤Limite

71 100 125+140

3m

(a)

25m (35m)

(a)

85m (100m)

35m (45m)

(a)

85m (100m)

35m (45m)

20m

(a)

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

Requisito Limite

5 Differenza massima tra le lunghezze delle

diramazioni

6 Dislivello massimo tra unità interna ed

esterna

7 Dislivello massimo tra unità interne Coppia: N/D

(a) Le cifre fra parentesi indicano la lunghezza equivalente.

Esempio

Se il layout del sistema è il seguente… I requisiti sono…

▪ RZAG125 ▪ Triplo:

Coppia: N/D — Doppio: L2–L3≤Limite 10m Triplo: L2–L4≤Limite — 10m Doppio twin:

▪ L2–L3≤Limite ▪ L4–L5≤Limite ▪ L6–L7≤Limite ▪ (L2+L4)–(L3+L7)≤Limite

Coppia, doppio, triplo e doppio twin: H1≤Limite

Doppio, triplo e doppio twin: H2≤Limite

5 Preparazione

71 100 125+140

— 10m

30m

0,5m

1 3m≤L1+L4 2 L1+L2≤85m (100m) 3 L1+L2+L3+L4≤85m 4 L2≤45m 5 L2–L4≤10m 6 H1≤30m 7 H2≤0,5m

▪ Østandard

5.3.2 Isolante per le tubazioni del refrigerante

▪ L'utilizzo della schiuma di polietilene come materiale isolante:

▪ con un rapporto di trasferimento termico compreso tra

0,041e0,052W/mK (0,035e0,045kcal/mh°C)

▪ con una resistenza al calore di almeno 120°C

▪ Spessore dell'isolante

Temperatura

ambiente

≤30°C Da 75% a 80% RH 15mm >30°C ≥80% RH 20mm

Umidità Spessore minimo

5.4 Preparazione del cablaggio elettrico

5.4.1 Note relative alla preparazione del cablaggio elettrico

INFORMAZIONI

Leggere anche le precauzioni e i requisiti al capitolo “Precauzioni generali di sicurezza”.

INFORMAZIONI

Leggere anche "6.7.5 Specifiche dei componenti di

cablaggio standard"a pagina25.

AVVERTENZA

▪ La fase N dell'alimentazione manca o non è corretta,

l'apparecchiatura si potrebbe guastare.

▪ Determinazione della messa a terra adeguata. NON

effettuare la messa a terra dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Installare i fusibili o gli interruttori di dispersione a terra

necessari.

▪ Assicurare il cablaggio elettrico con delle fascette in

modo tale che i cavi NON entrino in contatto con gli spigoli vivi o le tubazioni, in particolare dal lato alta pressione.

▪ NON usare fili nastrati, fili con conduttori a trefolo, cavi

di prolunga o connessioni da un sistema a stella. Essi possono provocare surriscaldamento, scosse elettriche o incendi.

▪ NON installare un condensatore per l'anticipo di fase,

poiché questa unità è dotata di un inverter. Un condensatore per l'anticipo di fase ridurrà le prestazioni e potrebbe provocare incidenti.

AVVERTENZA

▪ Tutti i cablaggi DEVONO essere posati da un

elettricista autorizzato e DEVONO essere conformi con

le leggi applicabili. ▪ Eseguire i collegamenti elettrici con il cablaggio fisso. ▪ Tutti i componenti reperiti in loco e tutti gli impianti

elettrici DEVONO essere conformi alle leggi applicabili.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

6 Installazione

45°~90°

(4)

1×

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

6 Installazione

6.1 Panoramica: installazione

In questo capitolo sono descritte le operazioni da eseguire in sede e le informazioni da conoscere per installare il sistema.

Flusso di lavoro tipico

L'installazione, tipicamente, si compone delle fasi seguenti: ▪ Montaggio dell'unità esterna. ▪ Montaggio delle unità interne. ▪ Collegamento delle tubazioni del refrigerante. ▪ Controllo delle tubazioni del refrigerante. ▪ Caricamento del refrigerante. ▪ Collegamento dell'impianto elettrico. ▪ Completamento dell'installazione dell'unità esterna. ▪ Completamento dell'installazione dell'unità interna.

INFORMAZIONI

Per l'installazione dell'unità interna (montaggio, collegamento delle tubazioni del refrigerante, collegamento dell'impianto elettrico…), consultare il manuale di installazione dell'unità interna.

6.2 Apertura delle unità

6.2.1 Note relative all’apertura delle unità

In certi casi, è necessario aprire l’unità. Esempio: ▪ Durante il collegamento delle tubazioni del refrigerante ▪ Quando si collega il cablaggio elettrico ▪ Quando si devono eseguire interventi di manutenzione o

assistenza sull’unità

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

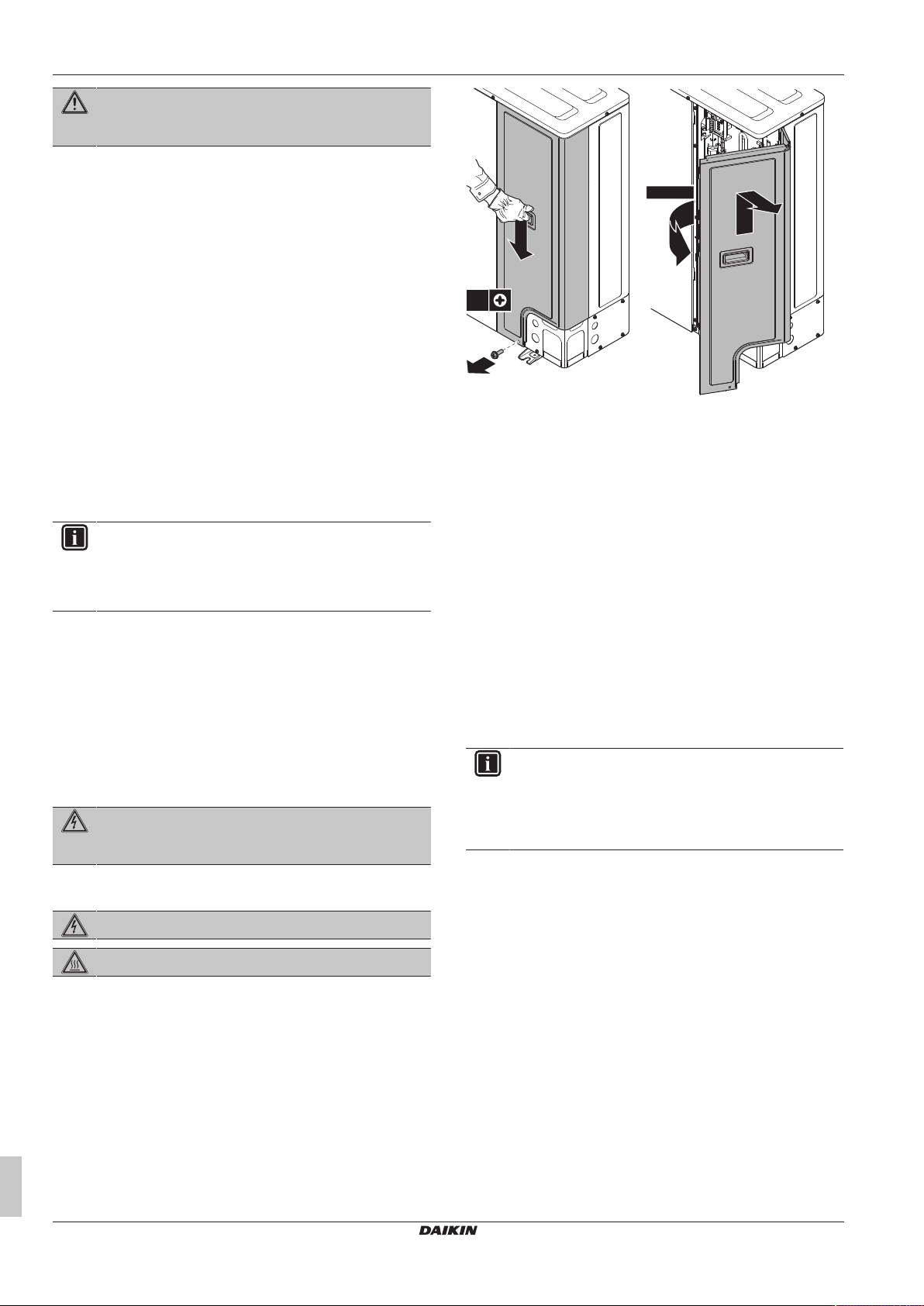

6.2.2 Per aprire l'unità esterna

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

PERICOLO: RISCHIO DI USTIONI

6.3 Montaggio dell'unità esterna

6.3.1 Informazioni sul montaggio dell'unità esterna

Flusso di lavoro tipico

Il montaggio dell'unità esterna si compone tipicamente delle fasi seguenti:

1 Fornitura della struttura di installazione. 2 Installazione dell'unità esterna. 3 Fornitura dello scolo. 4 Prevenzione della caduta dell'unità. 5 Protezione dell'unità da neve e vento per mezzo di un riparo per

la neve e pannelli deflettori. Vedere "Preparazione del luogo di installazione" in "5Preparazione"a pagina9.

6.3.2 Precauzioni per il montaggio dell'unità esterna

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

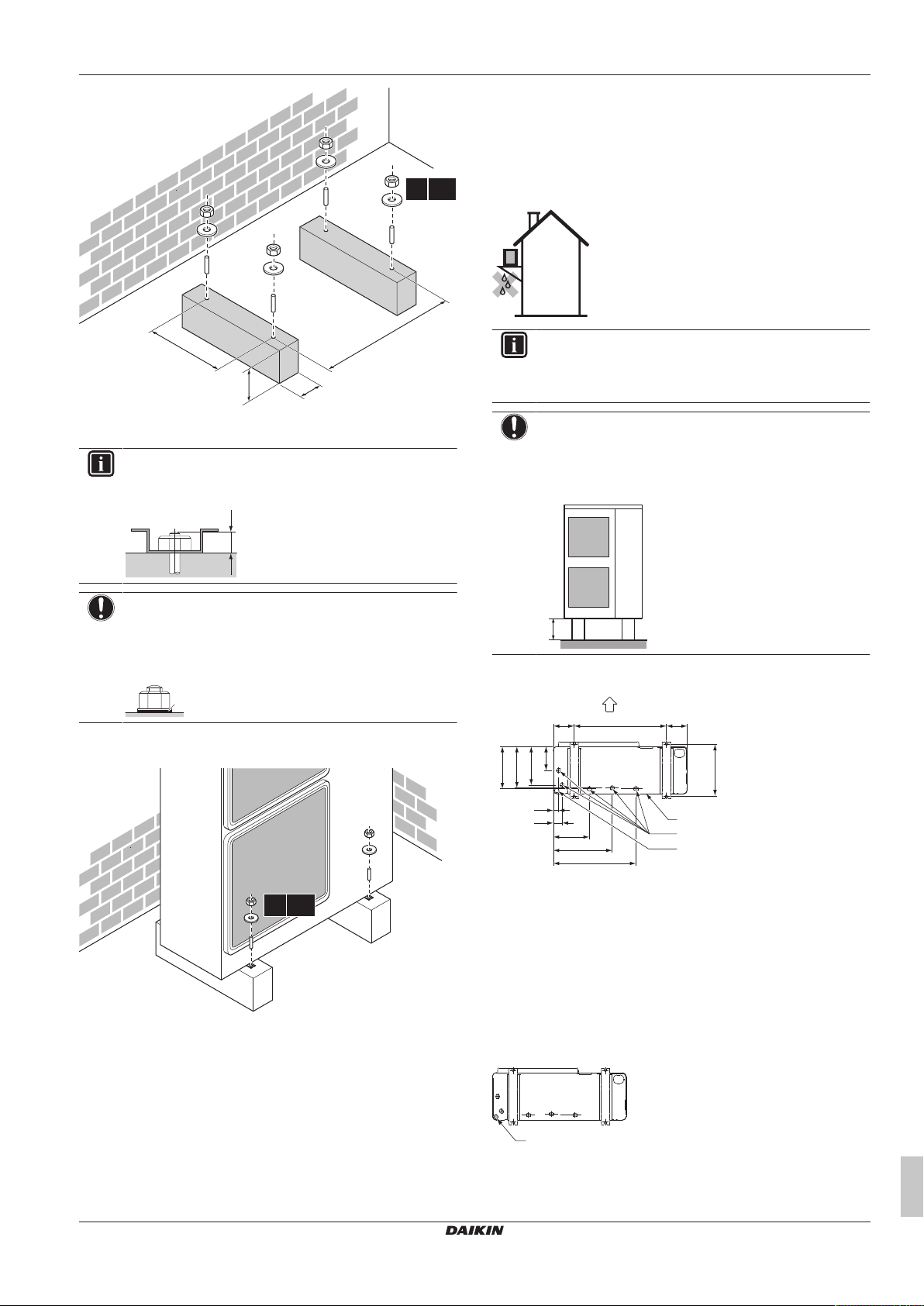

6.3.3 Per fornire la struttura di installazione

Controllare che il terreno su cui si deve installare l'unità sia solido e piano, in modo tale che l'unità non generi vibrazioni o rumore durante il funzionamento.

Fissare saldamente l'unità per mezzo dei bulloni di fondazione in base al disegno della fondazione stessa.

Preparare 4 serie di bulloni d'ancoraggio con relativi dadi e rondelle (da reperire in loco), come indicato di seguito:

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

(mm)

>150

620

350

(345-355)

4× M12

a Assicurarsi di non coprire i fori di scolo della piastra

4× M12

≥150 mm

C D E

160 160620

36 61

262

416

595

285

279

260

161

(345~355)

inferiore dell'unità.

INFORMAZIONI

L'altezza consigliata della parte sporgente superiore dei bulloni è di 20mm.

6 Installazione

▪ Evitare che l'acqua di scarico fuoriesca e inondi il percorso

pedonale, in modo tale che questo NON diventi scivoloso in caso di temperature sotto allo zero.

▪ Se si installa l'unità su un telaio, installare una piastra

impermeabile entro 150 mm dal lato inferiore dell'unità, per impedire che l'acqua entri nell'unità e per evitare il gocciolamento dell'acqua di scarico (vedere la figura seguente).

INFORMAZIONI

Se necessario, è possibile utilizzare un kit per tappo di scolo (da reperire in loco) per impedire il gocciolamento dell'acqua di scolo.

NOTA

Se i fori di scolo dell'unità esterna sono coperti da una base di montaggio o dalla superficie del pavimento, sollevare l'unità in modo da lasciare al di sotto uno spazio libero di almeno 150mm.

NOTA

Fissare l’unità esterna ai bulloni d’ancoraggio utilizzando dadi con rondelle in resina (a). Se si rimuove il rivestimento sull'area di fissaggio, il metallo potrebbe arrugginirsi con facilità.

6.3.4 Per installare l'unità esterna

6.3.5 Per fornire lo scolo

▪ Assicurarsi che l'acqua della condensa possa essere evacuata

adeguatamente.

▪ Installare l'unità su una base che possa assicurare uno scarico

adeguato al fine di evitare gli accumuli di ghiaccio.

▪ Predisporre una canalina per lo scarico intorno alla base di

appoggio per drenare l'acqua di scarico dall'unità.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Fori di scolo (dimensioni in mm)

A Lato di scarico B Distanza tra i punti di ancoraggio C Telaio inferiore D Fori di scolo E Foro cieco per la neve

Neve

Nelle regioni soggette a nevicate, la neve potrebbe accumularsi e ghiacciare tra lo scambiatore di calore e la piastra esterna. Questa situazione potrebbe ridurre l'efficienza operativa. Per evitare questo problema:

1 Eliminare il foro cieco (a) picchiettando sui punti di attacco con

un cacciavite a testa piatta e un martello.

2 Rimuovere le sbavature e verniciare i bordi e le aree intorno ai

bordi dei fori usando una tintura antiruggine.

Guida di riferimento per l'installatore

6 Installazione

6.3.6 Prevenzione della caduta dell'unità esterna

Nel caso si dovesse installare l'unità in luoghi in cui un forte vento potrebbe inclinare l'unità, prendere le seguenti misure:

1 Preparare 2 cavi come indicato nell'illustrazione che segue (da

reperire in loco).

2 Disporre i 2 cavi sopra all'unità esterna. 3 Inserire un foglio di gomma tra i cavi e l'unità esterna per

evitare che i cavi possano graffiare la vernice (da reperire in loco).

4 Attaccare le estremità dei cavi e stringerle.

6.4 Collegamento delle tubazioni del refrigerante

ATTENZIONE

▪ NON usare olio minerale sulle parti svasate. ▪ NON riutilizzare tubazioni prese da impianti precedenti. ▪ Non installare MAI un essiccatore su questa unità R32

per tutelarne la vita utile. Il materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

NOTA

Tenere in considerazione le precauzioni seguenti per quanto riguarda le tubazioni del refrigerante:

▪ Evitare che nel ciclo del refrigerante si possa

mescolare qualsiasi altra sostanza (per esempio aria)

oltre al refrigerante designato. ▪ Aggiungere esclusivamente R32 come refrigerante. ▪ Impiegare esclusivamente attrezzi per l'installazione

(set di manometri con collettore, ecc.) adatti agli

impianti R32 e quindi atti a sopportare la pressione

presente e a prevenire che materiali estranei (per

esempio oli minerali e umidità) si mescolino nel

sistema. ▪ Montare le tubazioni in modo tale che la svasatura

NON sia sottoposta a sollecitazioni meccaniche. ▪ Proteggere le tubazioni come descritto nella seguente

tabella per impedire a sporcizia, liquidi e polvere di

penetrare al loro interno. ▪ Prestare la massima attenzione nel far passare i tubi di

rame attraverso le pareti (vedere la figura seguente).

6.4.1 Informazioni sul collegamento delle tubazioni del refrigerante

Prima di collegare le tubazioni del refrigerante

Assicurarsi che le unità esterna e interna siano montate.

Flusso di lavoro tipico

Il collegamento delle tubazioni del refrigerante richiede di: ▪ Collegamento delle tubazioni del refrigerante all'unità esterna ▪ Collegamento delle tubazioni del refrigerante all'unità interna ▪ Installazione dei separatori dell'olio ▪ Isolamento delle tubazioni del refrigerante ▪ Tenere presenti le linee guida relative a:

▪ Curvatura dei tubi ▪ Svasatura delle estremità del tubo ▪ Brasatura ▪ Uso delle valvole di arresto

6.4.2 Precauzioni per il collegamento delle tubazioni del refrigerante

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

Unità Periodo

d'installazione

Unità esterna >1mese Pizzicare il tubo

<1mese Pizzicare o nastrare il

Unità interna Indipendentemente

dal periodo

INFORMAZIONI

NON aprire la valvola di arresto del refrigerante prima di aver controllato la tubazione del refrigerante. In caso di necessità di caricare del refrigerante aggiuntivo, si consiglia di aprire la valvola di arresto del refrigerante dopo la carica.

Metodo di

protezione

tubo

6.4.3 Linea guida per il collegamento delle tubazioni del refrigerante

Per collegare i tubi, tenere conto delle linee guida seguenti: ▪ Spalmare la superficie interna della svasatura con olio di etere

oppure olio di estere se si deve collegare un dado svasato. Serrare manualmente per 3 o 4 giri, quindi serrare a fondo.

PERICOLO: RISCHIO DI USTIONI

Guida di riferimento per l'installatore

▪ Utilizzare SEMPRE 2 chiavi contemporaneamente per allentare

un dado svasato.

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

▪ Usare SEMPRE una chiave fissa e una chiave dinamometrica

0.4~0.8

±2

45°

90°

±2

a b

a b c d e

insieme per serrare il dado svasato durante il collegamento della tubazione. Questo serve ad evitare che il dado si crepi e si formino delle perdite.

a Chiave dinamometrica b Chiave fissa c Raccordo delle tubazioni d Dado svasato

Dimensioni

delle tubazioni

(mm)

Coppia di serraggio

(N•m)

Dimensioni

della svasatura

(A) (mm)

Sagoma della

svasatura

(mm)

Ø9,5 33~39 12,8~13,2

Ø15,9 63~75 19,3~19,7

6.4.4 Linee guida per curvare i tubi

Per la curvatura, usare una curvatrice per tubi. Tutte le curve dei tubi devono avere un raggio il meno accentuato possibile (il raggio di curvatura deve essere di 30~40mm o maggiore).

6 Installazione

a La superficie interna della svasatura DEVE essere priva di

difetti.

b L'estremità del tubo DEVE essere svasata in modo

uniforme in un cerchio perfetto.

c Assicurarsi che il dado svasato sia installato.

6.4.6 Per saldare le estremità dei tubi

L'unità interna e l'unità esterna hanno connessioni svasate. Collegare entrambe le estremità senza brasatura. Qualora fosse necessaria la brasatura, tenere in considerazione quanto segue:

▪ Durante la brasatura, eseguire la soffiatura con azoto per impedire

la formazione di una pellicola ossidata spessa sulla parte interna della tubazione. Questa pellicola ha un effetto negativo sulle valvole e sui compressori nel sistema di refrigerazione e ne impedisce il corretto funzionamento.

▪ Impostare la pressione dell'azoto a 20kPa (0,2bar) (quanto basta

da sentirlo sulla pelle) con una valvola di riduzione della pressione.

6.4.5 Per svasare l'estremità dei tubi

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas

refrigerante.

▪ NON riutilizzare i tubi con vecchie svasature. Usare

delle nuove svasature per prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di

dadi svasati diversi può causare la perdita di gas refrigerante.

1 Tagliare l'estremità del tubo con un tagliatubi. 2 Rimuovere la bava con la superficie tagliata rivolta verso il

basso, in modo che i trucioli NON possano entrare nel tubo.

a Tagliare esattamente ad angolo retto. b Rimuovere la bava.

3 Rimuovere il dado svasato dalla valvola di arresto e posizionare

il dado svasato sul tubo.

4 Svasare il tubo. Posizionarlo esattamente nel punto illustrato

nella figura seguente.

a Tubazione del refrigerante b Parte da brasare c Nastratura d Valvola manuale e Valvola per la riduzione della pressione

f Azoto

▪ NON usare anti-ossidanti durante la brasatura dei giunti dei tubi.

I residui potrebbero intasare i tubi e danneggiare l'unità.

▪ NON utilizzare fondente per saldare durante la brasatura delle

tubazioni del refrigerante rame-rame. Utilizzare una lega di riempimento rame-fosforo per brasatura (BCuP) che non richiede fondente per saldare. Il flussante ha un effetto estremamente negativo sui sistemi delle tubazioni del refrigerante. Ad esempio, se si utilizza un flussante a base di cloro, causerà la corrosione del tubo o, in particolare, se il flussante contiene fluoro, causerà il deterioramento dell'olio refrigerante.

▪ Proteggere sempre le superfici circostanti (per esempio con

schiuma isolante) dal calore quando si esegue una brasatura.

6.4.7 Utilizzo della valvola di arresto e dell'apertura di servizio

Manipolazione della valvola di arresto

Prendere in considerazione le seguenti linee-guida: ▪ Le valvole di arresto sono chiuse alla fabbrica. ▪ La figura che segue mostra le parti della valvola di arresto

richieste nella manipolazione della valvola.

Attrezzo di

svasatura per R32

(tipo con frizione)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Controllare che la svasatura sia stata eseguita correttamente.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Attrezzo di svasatura convenzionale

Tipo con frizione

(tipo Ridgid)

Tipo con dado

con alette

(tipo Imperial)

a Apertura di servizio e coperchio dell'apertura di servizio b Stelo della valvola c Collegamento delle tubazioni esistenti

Guida di riferimento per l'installatore

6 Installazione

b d

b b bb

d Coperchio dello stelo

▪ Mantenere aperte entrambe le valvole di arresto durante il

funzionamento.

▪ NON applicare una forza eccessiva allo stelo della valvola.

altrimenti il corpo della valvola potrebbe rompersi.

▪ Accertarsi SEMPRE di assicurare la valvola di arresto con una

chiave fissa, quindi allentare o serrare il dado svasato con una chiave dinamometrica. NON posizionare la chiave fissa sul tappo dello stelo, dato che si potrebbe provocare una perdita di refrigerante.

a Chiave fissa b Chiave dinamometrica

▪ Se si prevede che la pressione di funzionamento sarà bassa (per

esempio, azionando il raffreddamento in presenza di una bassa temperatura aria esterna), sigillare a sufficienza il dado svasato nella valvola di arresto sulla linea del gas con sigillante a base di silicone, per evitare il congelamento.

Manipolazione del tappo di servizio

▪ Utilizzare SEMPRE un tubo flessibile di caricamento dotato di un

perno otturatore della valvola, in quanto l'apertura di servizio è costituita da una valvola di tipo Schrader.

▪ Dopo l'uso dell'apertura di servizio, chiudere saldamente il relativo

coperchio e controllare che non vi siano perdite del refrigerante.

Elemento Coppia di serraggio (N•m)

Coperchio dell'apertura di servizio

11,5~13,9

6.4.8 Per collegare le tubazioni del refrigerante all'unità esterna

▪ Lunghezza delle tubazioni. Mantenere le tubazioni in loco il più

corte possibile.

▪ Protezione delle tubazioni. Proteggere le tubazioni in loco da

danni fisici.

1 Procedere come segue:

▪ Rimuovere il coperchio di servizio (a) con la vite (b). ▪ Rimuovere la piastra di aspirazione delle tubazioni (c) con la

vite (d).

Sigillante a base di silicone; assicurarsi che non ci sia gioco.

Apertura/chiusura della valvola di arresto

1 Rimuovere il coperchio della valvola di arresto. 2 Inserire una chiave esagonale (lato del liquido: 4mm, lato del

gas: 6mm) nello stelo della valvola, quindi ruotare lo stelo della valvola:

In senso antiorario per aprire. In senso orario per chiudere.

3 Interrompere la rotazione quando la valvola di arresto giunge a

un punto di arresto.

4 Installare il coperchio della valvola di arresto.

Risultato: Ora la valvola è aperta/chiusa.

Manipolazione del tappo dello stelo

▪ Il coperchio dello stelo è sigillato nel punto indicato dalla freccia.

NON danneggiarlo.

2 Scegliere un percorso per le tubazioni (a, b, c o d).

INFORMAZIONI

▪ Eliminare il foro cieco (a) nella piastra di fondo o nella

piastra di copertura picchiettando sui punti di attacco con un cacciavite a testa piatta e un martello.

▪ Facoltativamente, tagliare le fenditure (b) con una sega

in metallo.

▪ Dopo la manipolazione della valvola di arresto, chiudere

saldamente il coperchio dello stelo e controllare che non vi siano perdite del refrigerante.

Voce Coppia di serraggio (N∙m)

Tappo dello stelo, lato liquido 13,5~16,5 Tappo dello stelo, lato gas 22,5~27,5

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

6 Installazione

NOTA

Precauzioni per l'apertura dei fori ciechi:

▪ Evitare di danneggiare il telaio e le tubazioni

sottostanti.

▪ Dopo aver aperto i fori ciechi, è consigliabile rimuovere

le bave e verniciare i bordi e le aree circostanti con vernice per ritocchi onde evitare la formazione di ruggine.

▪ Quando si fanno passare i cavi elettrici attraverso i fori

ciechi, avvolgere i cavi con del nastro protettivo per non danneggiarli.

3 Procedere come segue:

▪ Collegare il tubo del liquido (a) alla valvola di arresto del

liquido.

▪ Collegare il tubo del gas (b) alla valvola di arresto del gas.

4 Procedere come segue:

▪ Isolare le tubazioni del liquido (a) e le tubazioni del gas (b). ▪ Avvolgere l'isolante termico attorno alle curve e coprirlo con

nastro in vinile (c).

▪ Assicurarsi che le tubazioni esistenti non tocchino i

componenti del compressore (d).

▪ Sigillare le estremità dell'isolante (con sigillante o simili) (e).

NOTA

Non ostruire gli sfiati dell'aria. Tale operazione potrebbe influire sulla circolazione dell'aria all'interno dell'unità.

AVVERTENZA

NOTA

Assicurarsi di aprire le valvole di arresto dopo aver installato le tubazioni del refrigerante e dopo aver eseguito l'essiccazione sotto vuoto. Il funzionamento del sistema con le valvole di arresto chiuse può provocare la rottura del compressore.

6.5 Controllo delle tubazioni del refrigerante

6.5.1 Controllo delle tubazioni del refrigerante

Le tubazioni del refrigerante interne dell'unità esterna sono state sottoposte in fabbrica a prova di perdita. Occorre solamente verificare le tubazioni del refrigerante esterne dell'unità esterna.

Prima di controllare le tubazioni del refrigerante

Assicurarsi che le tubazioni del refrigerante siano collegate tra l'unità esterna e l'unità interna.

Flusso di lavoro tipico

La verifica delle tubazioni del refrigerante, tipicamente, si compone delle fasi seguenti:

1 Verifica delle perdite nelle tubazioni del refrigerante.

5 Se l'unità esterna viene installata sopra l'unità interna, coprire le

valvole di arresto (f, vedere sopra) con materiale sigillante per impedire che la condensa sulle valvole di arresto penetri nell'unità interna.

NOTA

Le tubazioni esposte possono causare la formazione di condensa.

6 Riapplicare il coperchio di servizio e la piastra di aspirazione

delle tubazioni.

7 Sigillare tutti gli spazi vuoti (esempio: a) per impedire che la

neve o piccoli animali penetrino nel sistema.

2 Esecuzione dell'essiccazione sotto vuoto per rimuovere tutta

l'umidità, l'aria o l'azoto dalle tubazioni del refrigerante.

Se è possibile la presenza di umidità nelle tubazioni del refrigerante (ad esempio se è entrata acqua nelle tubazioni), per prima cosa effettuare la procedura di messa a vuoto fino a rimuovere tutta l’umidità.

6.5.2 Precauzioni per il controllo delle tubazioni del refrigerante

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

6 Installazione

b d e h

d e

R32

NOTA

Utilizzare una pompa a vuoto a 2 stadi con una valvola di ritegno che possa evacuare fino a una pressione nominale di −⁠100,7kPa (−⁠1,007 bar) (5 Torr assoluti). Assicurarsi che l'olio della pompa non ritorni nel sistema quando la pompa non è in funzione.

NOTA

Usare questa pompa a vuoto esclusivamente per R32. L'uso della stessa pompa per altri refrigeranti potrebbe danneggiare sia la pompa che l'unità.

NOTA

▪ Collegare la pompa a vuoto sia all'apertura di servizio

della valvola di arresto del gas sia all'apertura di servizio della valvola di arresto del liquido per aumentare l'efficienza.

▪ Prima di eseguire la prova di perdita e l'essiccazione

sotto vuoto, accertarsi che la valvola di arresto del gas e la valvola di arresto del liquido siano ben chiuse.

6.5.3 Controllo delle tubazioni del refrigerante: Configurazione

1 Caricare il sistema con azoto fino alla pressione nominale di

almeno 200kPa (2bar). Si consiglia di portare la pressione a 3000 kPa (30 bar) per potere rilevare la presenza di piccole perdite.

2 Verificare che non ci siano perdite applicando la soluzione per

prove di gorgogliamento a tutti i collegamenti delle tubazioni.

3 Scaricare tutto l'azoto.

6.5.5 Esecuzione dell'essiccazione sotto vuoto

NOTA

▪ Collegare la pompa a vuoto sia all'apertura di servizio

della valvola di arresto del gas sia all'apertura di servizio della valvola di arresto del liquido per aumentare l'efficienza.

▪ Prima di eseguire la prova di perdita e l'essiccazione

sotto vuoto, accertarsi che la valvola di arresto del gas e la valvola di arresto del liquido siano ben chiuse.

1 Mettere sotto vuoto il sistema finché il manometro sul collettore

non indica una depressione di –0,1MPa (–1bar).

2 Lasciare il tutto in questa condizione per 4-5minuti e controllare

la pressione:

Se la pressione… Allora…

Non cambia Non c'è umidità nel sistema.

Questa procedura è terminata.

Aumenta È presente umidità nel

sistema. Andare al passo successivo.

3 Mettere sotto vuoto il sistema per almeno 2 ore ad una

pressione indicata sul manometro del collettore di –0,1MPa (– 1bar).

4 Dopo avere portato la pompa nello stato DISATTIVATO,

controllare la pressione per almeno 1ora.

5 Qualora NON si riuscisse a raggiungere la depressione

desiderata o NON FOSSE POSSIBILE mantenere la depressione per 1ora, procedere come segue:

▪ Controllare nuovamente che non ci siano perdite.

A Configurazione in caso di coppia B Configurazione in caso di sistema doppio

a Manometro b Azoto c Refrigerante d Bilancia e Pompa a vuoto

f Valvola di arresto g Tubazioni principali h Kit di diramazione del refrigerante

i Tubazioni di diramazione

6.5.4 Verifica della presenza di perdite

NOTA

NON superare la pressione di lavoro massima dell'unità (vedere “PS High” sulla targa dati dell'unità).

NOTA

Utilizzare una soluzione per prova di gorgogliamento consigliata dal proprio rivenditore. Non utilizzare acqua saponata onde evitare la rottura dei dadi svasati (l'acqua saponata può contenere sale, che assorbe l'umidità che si congela al raffreddamento delle tubature) e/o la corrosione dei giunti svasati (l'acqua saponata può contenere ammoniaca, che ha un effetto corrosivo tra il dado svasato in ottone e la svasatura in rame).

▪ Eseguire nuovamente l'essiccazione sotto vuoto.

NOTA

INFORMAZIONI

Dopo aver aperto la valvola di arresto, è possibile che la pressione nelle tubazioni del refrigerante NON salga. Questo potrebbe essere causato per esempio dallo stato chiuso della valvola d'espansione nel circuito dell'unità esterna, ma NON costituisce alcun problema per il funzionamento corretto dell'unità.

6.6 Carica del refrigerante

6.6.1 Carica del refrigerante

L'unità esterna viene caricata di refrigerante in fabbrica, ma in alcuni casi potrebbe essere necessario:

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

6 Installazione

b c

Cosa Quando

Caricamento di refrigerante aggiuntivo

Ricarica completa del refrigerante

Caricamento di refrigerante aggiuntivo

Prima di caricare refrigerante aggiuntivo, assicurarsi che le tubazioni esterne del refrigerante dell'unità esterna siano state sottoposte a verifica (prova di perdita ed essiccazione sotto vuoto).

INFORMAZIONI

A seconda delle unità e/o delle condizioni di installazione,

potrebbe essere necessario collegare l'impianto elettrico

prima di caricare il refrigerante.

Flusso di lavoro tipico – Il caricamento di refrigerante aggiuntivo, tipicamente, si articola nelle fasi seguenti:

1 Valutazione della necessità di effettuare un caricamento

aggiuntivo e determinazione della quantità. 2 Se necessario, caricamento di refrigerante aggiuntivo. 3 Compilazione dell'etichetta sui gas serra fluorurati e applicazione

della stessa all'interno dell'unità esterna.

Quando la lunghezza totale delle tubazioni del liquido è superiore alle specifiche (vedere più avanti).

Esempio:

▪ Durante il riposizionamento del

sistema.

▪ Dopo una perdita.

AVVERTENZA

Alcune sezioni del circuito del refrigerante potrebbero essere isolate dalle altre sezioni per via di componenti con specifiche funzioni (es. valvole). Il circuito refrigerante è pertanto dotato di aperture di servizio supplementari per la messa a vuoto, lo sfogo della pressione o la pressurizzazione del circuito.

Nel caso sia necessario eseguire la brasatura sull'unità, assicurarsi che non ci sia pressione residua all'interno dell'unità. Le pressioni interne devono essere liberate con TUTTE le aperture di servizio indicate nelle figure sotto aperte. La posizione dipende dal tipo di modello.

Ricarica completa del refrigerante

Prima di ricaricare completamente il refrigerante, assicurarsi di avere eseguito queste operazioni:

1 Tutto il refrigerante è recuperato dal sistema. 2 Le tubazioni esterne del refrigerante dell'unità esterna sono

state sottoposte a verifica (prova di perdita ed essiccazione sotto

vuoto). 3 È stata eseguita l'essiccazione sotto vuoto delle tubazioni

interne del refrigerante dell'unità esterna.

NOTA

Prima di eseguire una ricarica completa, effettuare un'asciugatura sotto vuoto anche delle tubazioni del refrigerante interne dell'unità esterna.

NOTA

loco della modalità di messa a vuoto" a pagina23), che

apre le valvole richieste nel circuito del refrigerante in modo che il processo di messa a vuoto o di ricarica del refrigerante possa essere svolto correttamente.

▪ Prima dell'essiccazione sotto vuoto o della ricarica,

attivare l'impostazione in loco "modalità di messa a vuoto".

▪ Una volta terminata l'essiccazione sotto vuoto o la

ricarica, disattivare l'impostazione in loco "modalità di messa a vuoto".

a Apertura di servizio interna b Valvola di arresto con apertura di servizio (liquido) c Valvola di arresto con apertura di servizio (gas)

Flusso di lavoro tipico – La ricarica completa di refrigerante, tipicamente, si articola nelle fasi seguenti:

1 Valutazione della quantità di refrigerante da caricare. 2 Caricamento del refrigerante. 3 Compilazione dell'etichetta sui gas serra fluorurati e applicazione

della stessa all'interno dell'unità esterna.

6.6.2 Informazioni sul refrigerante

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675

AVVERTENZA: MATERIALE INFIAMMABILE

Il refrigerante all'interno di questa unità è leggermente infiammabile.

AVVERTENZA

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

6 Installazione

L1 (m)

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del

refrigerante.

▪ NON utilizzare materiali per la pulizia o mezzi per

accelerare il processo di sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno

del sistema è inodore.

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

6.6.3 Precauzioni durante il caricamento del refrigerante

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

6.6.4 Definizioni: L1~L7, H1, H2

Coppia

(a)

Sistema doppio

(a)

6.6.5 Determinazione della quantità di refrigerante aggiuntiva

Per determinare se è necessario refrigerante aggiuntivo

Se Allora

(L1+L2+L3+L4+L5+L6+L7) ≤ lunghezza senza carico

Lunghezza senza carico = ▪ 10m (misura inferiore) ▪ 40m (standard) ▪ 15m (misura superiore)

(L1+L2+L3+L4+L5+L6+L7) > lunghezza senza carico

INFORMAZIONI

La lunghezza delle tubazioni corrisponde alla lunghezza unidirezionale più alta delle tubazioni del liquido.

Per determinare la quantità aggiuntiva di refrigerante (R in kg) (per una coppia)

Dimensioni delle tubazioni standard:

L1 (standard): 40~50m 50~55m 55~60m

R: 0,35kg 0,7kg

(a) Solo per RZAG100~140. (b) Solo per RZAG71.

Aumento delle dimensioni delle tubazioni:

Non è necessario aggiungere refrigerante.

È necessario aggiungere altro refrigerante.

Per i futuri interventi di manutenzione, cerchiare la quantità selezionata nelle tabelle in basso.

60~75m

(a)

0,7kg 1,05kg 1,55kg

(b)

0,55kg

75~85m

(a)

Sistema triplo

(a) Presumere che la linea più lunga nella figura corrisponda

L1 Tubazioni principali

L2~L7 Tubazioni di diramazione

H1 Differenza di altezza tra l'unità interna più alta e l'unità

H2 Differenza di altezza tra l'unità interna più alta e quella più

Guida di riferimento per l'installatore

(a)

alla lunghezza effettiva del tubo più lungo e che l'unità più alta nella figura corrisponda all'altezza effettiva dell'unità più in alto.

esterna

bassa Kit di diramazione del refrigerante

Sistema doppio twin

(a)

L1 (misura

15~20m 20~25m 25~30m

(a)

30~35m

superiore):

R: 0,35kg 0,7kg 1,05kg 1,4kg

(a) Solo per RZAG100~140.

Per determinare la quantità aggiuntiva di refrigerante (R in kg) (per un sistema doppio, triplo e doppio twin)

1 Determinare G1 e G2.

G1 (m) Lunghezza totale delle tubazioni del liquido <x>

x=Ø9,5mm (standard) x=Ø12,7mm (misura superiore)

G2 (m) Lunghezza totale delle tubazioni del liquido

Ø6,4mm

2 Determinare R1 e R2.

Se Allora

G1>40m

(a)

Utilizzare la tabella in basso per determinare R1 (lunghezza=G1−40m)

(a)

e R2

(lunghezza=G2).

G1≤40m (e G1+G2>40m)

(a)

(a) In caso di misura superiore: Sostituire 40m con 15m.

R1=0,0kg. Utilizzare la tabella in basso per

determinare R2 (lunghezza=G1+G2−40m)

(a)

In caso di misura standard del tubo del liquido:

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

(a)

6 Installazione

L2=7 m (Ø6.4 mm)

L3=5 m (Ø6.4 mm)

L1=45 m (Ø9.5 mm)

RZAG100

L2=20 m (Ø6.4 mm)

L3=17 m (Ø6.4 mm)

L4=17 m (Ø6.4 mm)

L1=15 m (Ø9.5 mm)

RZAG125

Lunghezza

0~10m 10~20m 20~30m 30~40m 40~45m

R1: 0,35kg 0,7kg 1,05kg

(a)

R2: 0,2kg 0,4kg 0,6kg 0,8kg

1,4kg

(a)

1kg

In caso di misura superiore del tubo del liquido:

Lunghezza

0~5m 5~10m10~15

15~20

(a)

20~30m30~40m40~45

(a)

R1: 0,35kg 0,7kg 1,05kg 1,4kg — — — R2: 0,35kg 0,7kg 1,05kg 1,4kg —

(a) Solo per RZAG100~140. (b) Solo per RZAG125-140.

3 Determinare la quantità aggiuntiva di refrigerante: R=R1+R2.

Esempi

Layout Quantità aggiuntiva di refrigerante (R)

Caso: sistema doppio, misura standard del tubo del liquido

1 G1 Totale Ø9,5 => G1=45m

G2 Totale Ø6,4 => G2=7+5=12m

2 Caso: G1>40m

R1 Lunghezza=G1−40m=5m

=> R1=0,35kg

R2 Lunghezza=G2=12m

=> R2=0,4kg

3 R R=R1+R2=0,35+0,4=0,75kg

Caso: sistema triplo, misura standard del tubo del liquido

1 G1 Totale Ø9,5=> G1=15m

G2 Totale Ø6,4 =>

G2=20+17+17=54m

2 Caso: G1≤40m (e G1+G2>40m)

R1 R1=0,0kg R2 Lunghezza=G1+G2−40m=15+54−4

0=29m => R2=0,6kg

3 R R=R1+R2=0,0+0,6=0,6kg

Per determinare la quantità per la ricarica completa (kg) (per la misura inferiore del tubo del liquido)

Modello Lunghezza (m)

(b)

3~10

(a)

RZAG71 2,95 RZAG100~140 3,75

(a) Lunghezza=L1 (coppia); L1+L2 (doppio, triplo); L1+L2+L4

(doppio twin)

6.6.7 Caricamento del refrigerante: Configurazione

Vedere "6.5.3 Controllo delle tubazioni del refrigerante:

Configurazione"a pagina20.

6.6.8 Carica di refrigerante aggiuntivo

AVVERTENZA

▪ Usare esclusivamente R32 come refrigerante. Altre

sostanze possono causare esplosioni e incidenti.

▪ R32 contiene gas serra fluorinati. Il suo valore

potenziale di riscaldamento globale (GWP) è 675. NON liberare questi gas nell'atmosfera.

▪ Per caricare il refrigerante, usare SEMPRE guanti

protettivi e occhiali di sicurezza.

ATTENZIONE

Per evitare il guasto del compressore, NON superare la quantità di refrigerante specificata per la carica.

Requisito preliminare: Prima di caricare il refrigerante, assicurarsi che le tubazioni del refrigerante siano collegate e verificate (prova di perdita ed essiccazione sotto vuoto).

1 Collegare la bombola del refrigerante all'apertura di servizio

della valvola di arresto del gas e all'apertura di servizio della valvola di arresto del liquido.

2 Caricare la quantità aggiuntiva di refrigerante. 3 Aprire le valvole di arresto.

Qualora fosse necessario evacuare con la pompa in caso di smantellamento o spostamento del sistema, vedere "11.3 Per

l'evacuazione con la pompa" a pagina 31 per informazioni più

dettagliate.

6.6.6 Per determinare la quantità per la ricarica

Per determinare la quantità per la ricarica completa (kg) (per la misura standard del tubo del liquido)

RZAG71 2,95 3,3 3,5 — — — RZAG100~140 3,75 4,1 4,45 4,8 5,3

Per determinare la quantità per la ricarica completa (kg) (per la misura superiore del tubo del liquido)

RZAG71 2,95 3,3 — RZAG100~140 3,35 3,7 4,05 4,4

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

completa

Modello Lunghezza (m)

3~40 40~50 50~55 55~60 60~75 75~85

(a) Lunghezza=L1 (coppia); L1+L2 (doppio, triplo); L1+L2+L4

(doppio twin)

Modello Lunghezza (m)

3~15 15~20 20~25 25~35

(a) Lunghezza=L1 (coppia); L1+L2 (doppio, triplo); L1+L2+L4

(doppio twin)

(a)

6.6.9 Per attivare o disattivare l'impostazione in loco della modalità di messa a vuoto

Descrizione

Per eseguire l'essiccazione sotto vuoto o una ricarica completa della tubazione del refrigerante interna dell'unità esterna, è necessario attivare la modalità di messa a vuoto, che apre le valvole richieste nel circuito del refrigerante in modo che il processo di messa a vuoto o di ricarica del refrigerante possa essere svolto correttamente.

Per attivare la modalità di messa a vuoto:

Per attivare la modalità di messa a vuoto, utilizzare i pulsanti BS* sul PCB (A1P) e leggere il feedback sul display a 7 segmenti.

Azionare gli interruttori e i pulsanti di comando con un bastoncino isolato (ad esempio una penna a sfera chiusa) per evitare di toccare le parti in tensione.

1 Con l'unità accesa ma non in funzione, tenere premuto il

pulsante BS1 per 5 secondi. Risultato: Viene attivata la modalità di impostazione e sul

display a 7 segmenti viene visualizzato '200'.

Guida di riferimento per l'installatore

6 Installazione

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

2 Premere il pulsante BS2 fino a raggiungere la pagina 2–28. 3 Una volta raggiunto 2–28, premere una volta il pulsante BS3. 4 Cambiare l'impostazione in '1' premendo una volta il pulsante

BS2.

5 Premere una volta il pulsante BS3. 6 Quando il display smette di lampeggiare, premere ancora il

pulsante BS3 per attivare la modalità di messa a vuoto.

Per disattivare la modalità di messa a vuoto:

Dopo aver caricato o messo a vuoto l'unità, disattivare la modalità di messa a vuoto riportando l'impostazione a '0'.

Al termine dell'operazione, assicurarsi di riposizionare il coperchio del quadro elettrico e di montare il coperchio anteriore.

NOTA

Assicurasi che tutti i pannelli esterni, tranne il coperchio di servizio posto sul quadro elettrico, siano chiusi mentre si sta lavorando.

Chiudere saldamente il coperchio del quadro elettrico prima di accendere l'alimentazione.

6.6.10 Per ricaricare completamente il refrigerante

AVVERTENZA

▪ Usare esclusivamente R32 come refrigerante. Altre

sostanze possono causare esplosioni e incidenti.

▪ R32 contiene gas serra fluorinati. Il suo valore

potenziale di riscaldamento globale (GWP) è 675. NON liberare questi gas nell'atmosfera.

▪ Per caricare il refrigerante, usare SEMPRE guanti

protettivi e occhiali di sicurezza.

a Se insieme all'unità viene fornita un'etichetta multilingue

relativa ai gas serra fluorurati (vedere accessori), staccare la sezione con la lingua applicabile ed applicarla sulla parte superiore di a.

b Carica di refrigerante effettuata allo stabilimento: vedere la

targa dati dell'unità

c Quantità di refrigerante aggiuntiva caricata d Carica di refrigerante totale e Quantità di gas fluorurati a effetto serra della carica

totale di refrigerante espresse in tonnellate di CO equivalente.

f GWP= Potenziale di riscaldamento globale

NOTA

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO equivalente: valore GWP del refrigerante × carica totale di

refrigerante [in kg] / 1000 Utilizzare il valore GWP riportato sull'etichetta per il

rabbocco del refrigerante. Tale valore si basa sulle normative vigenti relative ai gas fluorurati a effetto serra. Il GWP riportato nel manuale potrebbe non essere aggiornato.

2 Applicare l'etichetta all'interno dell'unità esterna. È disponibile

una posizione dedicata all'etichetta dello schema dell'impianto elettrico.

ATTENZIONE

Per evitare il guasto del compressore, NON superare la quantità di refrigerante specificata per la carica.

Requisito preliminare: Prima di ricaricare completamente il refrigerante, assicurarsi che il sistema sia stato evacuato con la pompa, che le tubazioni del refrigerante esterne dell'unità esterna siano state sottoposte a verifica (prova di perdita ed essiccazione sotto vuoto) e che sia stata eseguita l'essiccazione sotto vuoto delle tubazioni del refrigerante interne dell'unità esterna.

1 Se l'operazione non è già stata eseguita (per l'essiccazione

sotto vuoto dell'unità), attivare la modalità di messa a vuoto (vedere "6.6.9 Per attivare o disattivare l'impostazione in loco

della modalità di messa a vuoto"a pagina23)

2 Collegare la bombola del refrigerante all'apertura di servizio

della valvola di arresto del liquido.

3 Aprire la valvola di arresto del liquido. 4 Caricare la quantità totale di refrigerante. 5 Disattivare la modalità di messa a vuoto (vedere "6.6.9 Per

attivare o disattivare l'impostazione in loco della modalità di messa a vuoto"a pagina23).

6 Aprire la valvola di arresto del gas.

6.6.11 Applicazione dell'etichetta relativa ai gas fluorurati a effetto serra

1 Compilare l'etichetta come segue:

6.7 Collegamento del cablaggio elettrico

6.7.1 Note relative al collegamento del cablaggio elettrico

Flusso di lavoro tipico

Il collegamento dell'impianto elettrico si articola tipicamente nelle fasi seguenti:

1 Verifica della conformità dell'alimentazione alle specifiche

elettriche delle unità. 2 Collegamento dell'impianto elettrico all'unità esterna. 3 Collegamento dell'impianto elettrico alle unità interne. 4 Collegamento dell'alimentazione principale.

6.7.2 Note sulla conformità con le norme

elettriche

RZAG71~140M7V1B

Apparecchiatura conforme alla norma EN/IEC61000‑3‑12 (Standard tecnico europeo/internazionale che definisce i limiti di corrente armonica prodotta da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata >16A e ≤75A per fase).

RZAG71~140M7Y1B

Apparecchiatura conforme alla norma EN/IEC61000‑3‑2 (standard tecnico europeo/internazionale che definisce i limiti di corrente armonica prodotta da apparecchiature collegate a sistemi pubblici a bassa tensione con corrente di entrata ≤16A per fase).

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

6 Installazione

b a

c b

AA´

A´

c b ba c

6.7.3 Precauzioni durante il collegamento dei fili elettrici

INFORMAZIONI

Leggere inoltre le precauzioni e i requisiti nei seguenti capitoli:

▪ Precauzioni generali per la sicurezza ▪ Preparazione

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

ATTENZIONE

Per l'uso delle unità in applicazioni con impostazioni di allarme della temperatura, si consiglia di prevedere un ritardo di 10 minuti del segnale d'allarme qualora venga superata la temperatura di allarme. L'unità può arrestarsi per diversi minuti durante il normale funzionamento, per procedere allo "sbrinamento" o quando si trova nella modalità "arresto termostato".

AVVERTENZA

Non scambiare i conduttori elettrici L e il conduttore neutro N.

6.7.4 Linee guida da osservare quando si collega il cablaggio elettrico

Tenere presente quanto segue: ▪ Se si utilizzano fili con conduttori a trefolo, installare sull'estremità

del filo un morsetto a crimpaggio rotondo. Disporre il morsetto a crimpaggio rotondo sul filo, fino alla parte coperta, e fissarlo con l'attrezzo appropriato.

a Filo con conduttori a trefolo b Morsetto a crimpaggio rotondo

▪ Per installare i fili, utilizzare i metodi seguenti:

Tipo di filo Metodo di installazione

Filo ad anima singola

a Filo ad anima singola a spira b Vite c Rondella piana

Filo con conduttori a trefolo con morsetto a crimpaggio rotondo

a Morsetto b Vite c Rondella piana O Consentito X NON consentito

Coppie di serraggio

Elemento Coppia di serraggio (N•m)

M4 (X1M) 1,2~1,8 M4 (terra) 1,2~1,4 M5 (X1M) 2,0~3,0 M5 (terra) 2,4~2,9

NOTA

Se lo spazio in corrispondenza del morsetto del filo è limitato, utilizzare morsetti ad anello a crimpare piegati.

6.7.5 Specifiche dei componenti di cablaggio standard

Cavo di alimentazione

Cavi di interconnessione Sezione del cavo di almeno 2,5mm² e adatta a 230V Fusibile locale consigliato 20A 32A 16A Interruttore di dispersione a terra Deve essere conforme alla legislazione applicabile

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Componente V1 Y1

71 100~140 71 100 125 140

(a)

MCA

18,8A 28,5A 12,3A 15,9A 15,7A 15,4A Range di tensioni 220~240V 380~415V Fase 1~ 3N~ Frequenza 50Hz Dimensioni del filo Deve essere conforme alla legislazione applicabile

(a) MCA=Amperaggio minimo del circuito. I valori riportati sono quelli massimi (per ottenere i valori esatti, consultare i dati elettrici in base alla

combinazione con le unità interne).

Guida di riferimento per l'installatore

6 Installazione

a b

1~ 50 Hz

220-240 V

3N~ 50 Hz 380-415 V

V1 Y1

L1 L2 L3

100~140

d e

6.7.6 Per collegare i cavi elettrici all'unità esterna

NOTA

▪ Attenersi allo schema dell'impianto elettrico (fornito con

l'unità e posto all'interno del coperchio di servizio).

▪ Assicurarsi che i collegamenti elettrici NON ostacolino

la corretta riapplicazione del coperchio di servizio.

1 Rimuovere il coperchio di servizio. Vedere "6.2.2 Per aprire

l'unità esterna"a pagina14.

2 Spellare l'isolante (20mm) dai fili.

a Spellare l'estremità del filo fino a questo punto b Una lunghezza eccessiva della parte spellata può causare

scosse elettriche o dispersione.

3 Collegare i cavi di interconnessione e l'alimentazione come

indicato di seguito:

a Quadro elettrico

b Piastra di attacco della valvola di arresto

c Terra

d Fascetta fermacavo

e Cavo di interconnessione

f Cavo di alimentazione

4 Fissare i cavi (alimentazione e cavo di interconnessione) con

una fascetta alla piastra di attacco della valvola di arresto e disporre i cavi in conformità alla figura sopra.

5 Scegliere un foro cieco ed eliminarlo picchiettando sui punti di

attacco con un cacciavite a testa piatta e un martello.

6 Far passare i fili nel telaio e collegarli al telaio stesso in

corrispondenza del foro cieco.

Passaggio nel

Scegliere una delle 3 possibilità seguenti:

telaio

I, II, III, IV Coppia, doppio, triplo, doppio twin

M, S Master, slave

a Cavi di interconnessione b Cavo di alimentazione c Interruttore di dispersione a terra d Fusibile e Interfaccia utente

a Cavo di alimentazione b Cavo di interconnessione

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

7 Messa in funzione

a b c d e

A B

1×

Collegamento al telaio

NOTA

Precauzioni per l'apertura dei fori ciechi:

▪ Evitare di danneggiare il telaio e le tubazioni

sottostanti.

▪ Dopo aver aperto i fori ciechi, è consigliabile rimuovere

le bave e verniciare i bordi e le aree circostanti con vernice per ritocchi onde evitare la formazione di ruggine.

▪ Quando si fanno passare i cavi elettrici attraverso i fori

ciechi, avvolgere i cavi con del nastro protettivo per non danneggiarli.

a Foro cieco

b Bava

c Sigillante, ecc.

7 Rimontare il coperchio di servizio. Vedere "6.8.2Per chiudere

l'unità esterna"a pagina27.

8 Collegare un interruttore di dispersione a terra e il fusibile alla

linea di alimentazione.

Una volta instradati i cavi dall'unità, è possibile inserire in corrispondenza del foro cieco un manicotto di protezione per i condotti (inserti PG).

Se non si utilizza un condotto per fili, proteggere i fili con tubi di vinile per evitare che il bordo del foro cieco li tagli.

A Interno dell'unità esterna B Esterno dell'unità esterna a Filo b Boccola c Dado d Telaio e Tubo flessibile

2 Installare il coperchio di servizio.

6.8.2 Per chiudere l'unità esterna

6.8.3 Per controllare la resistenza di isolamento

1 Misurare la resistenza di isolamento sui poli.

2 Attivare l'alimentazione e lasciarla attivata per 6ore.

3 Misurare di nuovo la resistenza di isolamento.

c Cavo di interconnessione d Tubo del liquido e Isolamento del tubo del liquido

f Nastro di finitura

del compressore

NOTA

Se dopo l'installazione il refrigerante si accumula nel compressore, la resistenza di isolamento sui poli può diminuire, ma se è di almeno 1 MΩ l'unità non subirà guasti.

▪ Utilizzare un mega-tester da 500 V per misurare

l’isolamento.

▪ Non utilizzare un mega-tester per circuiti a bassa

tensione.

Se Allora

≥1MΩ Resistenza di isolamento adeguata.

Questa procedura è terminata.

<1MΩ Resistenza di isolamento inadeguata.

Andare al passo successivo.

Risultato: Il compressore si riscalderà facendo evaporare l'eventuale refrigerante in esso contenuto.

6.8 Completamento dell'installazione dell'unità esterna

7 Messa in funzione

6.8.1 Completamento dell'installazione dell'unità esterna

1 Isolare e fissare la tubazione del refrigerante e il cavo di

interconnessione nel modo seguente:

a Tubo del gas

b Isolamento del tubo del gas

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

7.1 Panoramica: Messa in funzione

Il presente capitolo descrive le operazioni da effettuare e le informazioni da conoscere per mettere in esercizio il sistema dopo averlo installato.

Flusso di lavoro tipico

La messa in esercizio, tipicamente, si articola nelle fasi seguenti: 1 Consultazione della sezione "Elenco di controllo prima della

messa in esercizio".

2 Esecuzione di una prova di funzionamento per il sistema.

Guida di riferimento per l'installatore

7 Messa in funzione

7.2 Precauzioni durante la messa in esercizio

INFORMAZIONI

Durante il primo periodo di funzionamento dell'unità, la quantità di energia desiderata potrebbe risultare più elevata di quella indicata sulla targhetta informativa dell'unità. Il fenomeno è causato dal compressore, a cui occorre un tempo di funzionamento continuo di 50 ore prima di raggiungere un funzionamento uniforme ed uno stabile consumo di corrente.

NOTA

Prima di avviare il sistema, si DEVE accendere l'unità per almeno 6 ore. L'elettroriscaldatore dell'olio deve riscaldare l'olio del compressore per evitare ammanchi di olio e guasti al compressore durante l'avvio.

NOTA

NON azionare MAI l'unità senza termistori e/o sensori di pressione/pressostati. Si potrebbe bruciare il compressore.

NOTA

NON azionare l'unità finché le tubazioni del refrigerante non saranno state completate (se azionato prima, il compressore si guasterà).

NOTA Modalità di funzionamento in raffreddamento. Eseguire

la prova di funzionamento nella modalità di funzionamento in raffreddamento affinché sia possibile rilevare le valvole di arresto che non si aprono. Anche se l'interfaccia utente è impostata sulla modalità di funzionamento in riscaldamento, l'unità opererà nella modalità di funzionamento in raffreddamento per 2‑3 minuti (nonostante sull'interfaccia utente sia visibile l'icona di riscaldamento), quindi passerà automaticamente alla modalità di funzionamento in riscaldamento.

NOTA

Se non è possibile eseguire la prova di funzionamento dell'unità, vedere "7.5 Codici di errore durante la prova di

funzionamento"a pagina29.

AVVERTENZA

Se i pannelli dell'unità interna non sono ancora stati montati, assicurarsi di spegnere il sistema una volta completata la prova di funzionamento. Spegnere il sistema dall'interfaccia utente. NON arrestare l'unità disattivando gli interruttori di circuito.

7.3 Elenco di controllo prima della messa in esercizio

Dopo avere installato l'unità, controllare per primi i seguenti elementi. Una volta eseguiti tutti i controlli indicati, chiudere l'unità; SOLO a questo punto è possibile accendere l'unità.

Dovete aver letto tutte le istruzioni d'installazione, come descritto nella guida di consultazione per l'installatore.

Le unità interne sono montate correttamente.

Se viene utilizzata un'interfaccia utente wireless: Il pannello decorativo dell'unità interna, munito di ricevitore a infrarossi, è installato.

L'unità esterna è correttamente montata.

I seguenti collegamenti da effettuarsi in loco sono stati eseguiti in base al presente documento e alle normative applicabili:

▪ Tra il pannello di alimentazione locale e l'unità esterna ▪ Tra l'unità esterna e l'unità interna (master) ▪ Tra le unità interne

NON vi sono fasi mancanti o fasi invertite.

Il sistema è correttamente messo a terra e i terminali di terra sono serrati.

I fusibili o i dispositivi di protezione installati localmente sono stati installati conformemente al presente documento e NON sono stati bypassati.

La tensione di alimentazione deve corrispondere alla tensione indicata sulla targhetta d'identificazione dell'unità.

Non è presente NESSUN collegamento allentato o componente elettrico danneggiato nel quadroelettrico.

La resistenza di isolamento del compressore è adeguata.

Non c'è NESSUN componente danneggiato o tubo schiacciato all'interno delle unità interne ed esterne.

NON vi sono perdite di refrigerante.

È installata la dimensione dei tubi corretta e i tubi sono correttamente isolati.

Le valvole di arresto (per il gas e il liquido) sull'unità esterna sono completamente aperte.

7.4 Per eseguire una prova di funzionamento

Questa operazione è relativa esclusivamente all'uso dell'interfaccia utente BRC1E52.

▪ Se si utilizza BRC1E51, consultare il manuale di installazione

dell'interfaccia utente.

▪ Se si utilizza BRC1D, consultare il manuale di manutenzione

dell'interfaccia utente.

NOTA

Non interrompere la prova di funzionamento.

INFORMAZIONI Retroilluminazione. Per eseguire un'azione di

accensione/spegnimento dell'interfaccia utente, la retroilluminazione deve essere spenta. Per qualunque altra azione deve essere preventivamente accesa. La retroilluminazione resta accesa per ±30 secondi circa quando si preme un pulsante.

1 Eseguire i passaggi preliminari.

N. Azione

1 Aprire la valvola di arresto del liquido e la valvola di

arresto del gas rimuovendo il tappo e ruotandolo in senso antiorario con una chiave esagonale fino all'arresto.

2 Chiudere il coperchio di servizio per evitare scosse

elettriche.

3 Attivare l'alimentazione per almeno 6ore prima della

messa in esercizio per proteggere il compressore.

4 Sull'interfaccia utente, impostare l'unità nella modalità

di funzionamento in raffreddamento.

2 Avviare la prova di funzionamento.

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

7 Messa in funzione

Freddo

Imposta

28°C

torna Impostaz.

Impostazioni di servizio 1/3

Test di funzionamento

Contatto Manutenzione Impostazioni sul posto Richiesta Min Differenziale di Temp Indirizzo Gruppo

Freddo

torna Impostaz.

Test di funzionamento

torna Impostaz.

Posiz. 0

Basso

Velocità/direzione aria

Vel vent Direzione

torna Impostaz.

Velocità/direzione aria

Vel vent Direzione

Basso

Posiz. 0

torna Impostaz.

Impostazioni di servizio 1/3

Test di funzionamento

Contatto Manutenzione Impostazioni sul posto Richiesta Min Differenziale di Temp Indirizzo Gruppo

# Azione Risultato

1 Passare al menu iniziale.

2 Premere per almeno

4secondi.

Viene visualizzato il menu Impostazioni di servizio.

3 Selezionare Test di

funzionamento.

4 Premere. Nel menu iniziale viene

visualizzato Test di funzionamento.

5 Premere entro 10secondi. La prova di funzionamento

ha inizio.

3 Controllare il funzionamento per 3minuti. 4 Verificare la direzione del flusso dell'aria.

# Azione Risultato

1 Premere.

2 Selezionare Posiz. 0.

3 Cambiare la posizione. Se l'aletta del flusso

dell'aria nell'unità interna si muove, il funzionamento è corretto.

In caso contrario, il funzionamento non è corretto.

4 Premere. Viene visualizzato il menu

iniziale.

5 Interrompere la prova di funzionamento.

N. Azione Risultato

1 Premere per almeno

4secondi.

Viene visualizzato il menu Impostazioni di servizio.

N. Azione Risultato

2 Selezionare Test di

funzionamento.

3 Premere. L'unità ritorna al

funzionamento normale e viene visualizzato il menu iniziale.

7.5 Codici di errore durante la prova di funzionamento

Se l'installazione dell'unità esterna NON è stata eseguita correttamente, sull'interfaccia utente potrebbero essere visualizzati i seguenti codici di errore:

Codice di errore Causa possibile

Nessuna visualizzazione

(non è visibile la temperatura attualmente impostata)

E3, E4 o L8 ▪ Le valvole di arresto sono chiuse.

E7 Fase mancante per le unità con

L4 L'ingresso o l'uscita dell'aria è ostruito. U0 Le valvole di arresto sono chiuse. U2 ▪ Squilibrio di tensione.

U4 o UF Il cablaggio di diramazione tra unità non è

UA Le unità esterna e interna sono

NOTA

▪ Il rilevatore di protezione di fase inversa di questo

prodotto funziona soltanto durante l'avvio del prodotto. Di conseguenza il rilevamento di fase inversa non viene eseguito durante il normale funzionamento del prodotto.

▪ Il rilevatore di protezione di fase inversa è studiato per

arrestare il prodotto in caso di disfunzione, nel momento in cui si accende il dispositivo.

▪ Sostituire 2 delle 3 fasi (L1, L2 e L3) durante l'anomalia

di protezione di fase inversa.

▪ I cavi sono scollegati o esiste un errore di

cablaggio (tra l'alimentazione e l'unità esterna, tra l'unità esterna e le unità interne, tra l'unità interna e l'interfaccia utente).

▪ Il fusibile sulla scheda dell'unità esterna

è bruciato.

▪ L'ingresso o l'uscita dell'aria è ostruito.

alimentazione trifase. Nota: non è possibile mettere in funzione

l'unità. Disattivare l'alimentazione, ricontrollare il cablaggio e scambiare la posizione di due dei tre fili elettrici.

▪ Fase mancante per le unità con

alimentazione trifase. Nota: non è possibile mettere in funzione l'unità. Disattivare l'alimentazione, ricontrollare il cablaggio e scambiare la posizione di due dei tre fili elettrici.

corretto.

incompatibili.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

8 Consegna all'utente

A1P

C–

C+

C–

C+

V1 Y1

7.6 Impostazioni in loco dedicate per il raffreddamento tecnico

Se il sistema è utilizzato per il raffreddamento tecnico, impiegare le seguenti impostazioni per il comando a distanza:

Impostazione in loco Descrizione

16(26)–02–03 Consultare il manuale d'uso del comando a 16(26)–07–02 13(23)–00–03

distanza per informazioni sul metodo di configurazione delle impostazioni in loco.

8 Consegna all'utente

Una volta terminata la prova di funzionamento e appurato che l'unità funziona correttamente, assicurarsi che per l'utente siano ben chiari i punti seguenti:

▪ Assicurarsi che l'utente sia in possesso della documentazione

stampata e chiedergli/le di conservarla per consultazioni future. Informare l'utente che può trovare la documentazione completa andando sull'URL menzionato più in alto in questo manuale.

▪ Spiegare all'utente come far funzionare correttamente il sistema e

che cosa fare in caso di problemi.

▪ Mostrare all'utente quali interventi deve eseguire per la

manutenzione dell'unità.

9 Manutenzione e assistenza

NOTA

La manutenzione DEVE essere eseguita da un installatore autorizzato o da un tecnico dell'assistenza.

Si consiglia di eseguire la manutenzione almeno una volta l'anno. Tuttavia, le leggi vigenti potrebbero imporre intervalli di manutenzione più brevi.

NOTA

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in tonnellate di CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO equivalente: valore GWP del refrigerante × carica totale di

refrigerante [in kg] / 1000

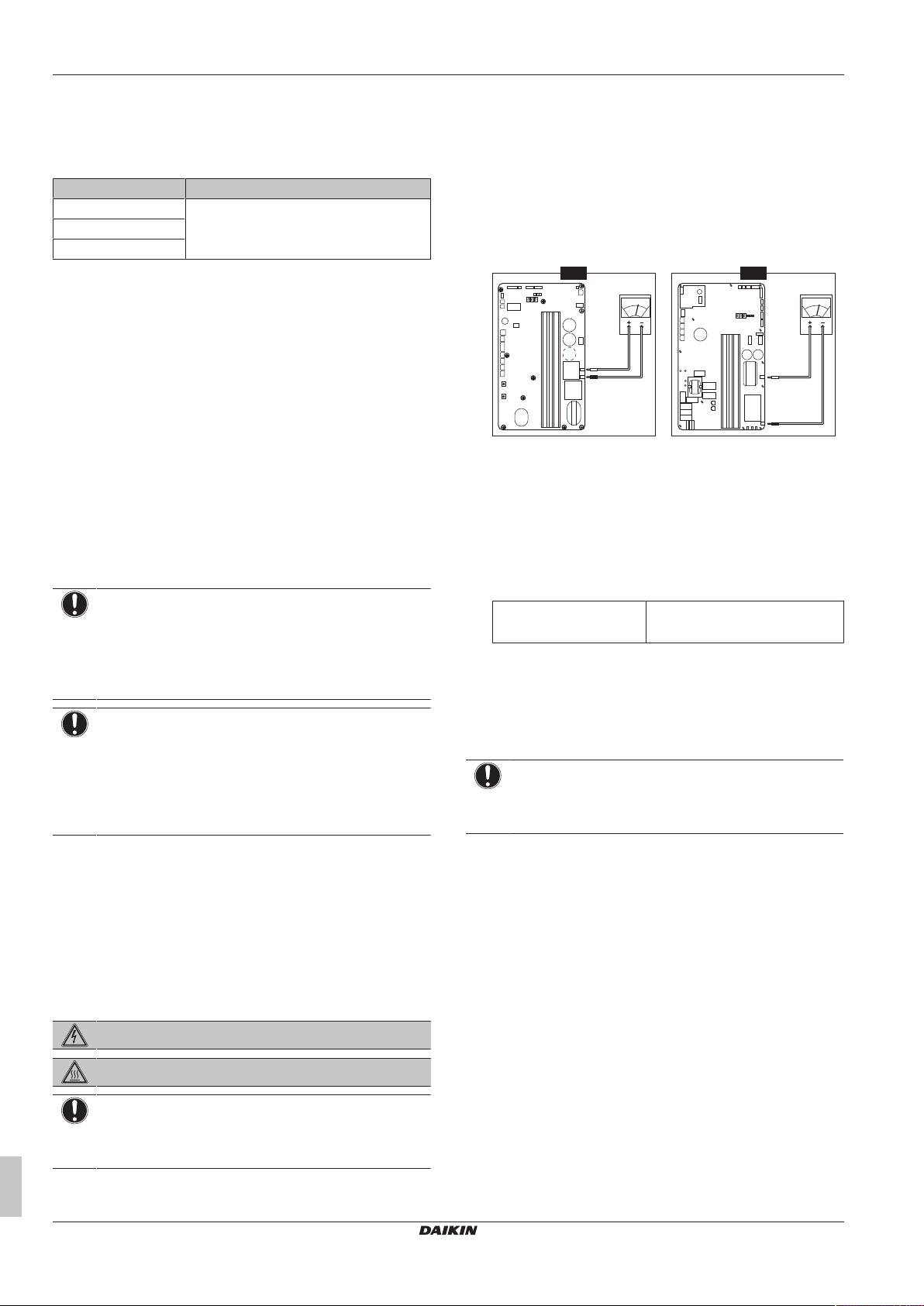

9.2.1 Per prevenire pericoli elettrici

Durante la riparazione dell'inverter:

1 NON aprire il coperchio del quadro elettrico nei 10 minuti

successivi allo spegnimento dell'alimentazione.

2 Misurare con un tester la tensione tra i morsetti della

morsettiera di alimentazione, quindi confermare l'effettiva assenza di corrente. Inoltre, misurare con un tester i punti indicati nella figura e confermare che la tensione del condensatore nel circuito principale sia inferiore a 50VCC.

3 Per evitare di danneggiare il PCB, toccare una parte metallica

non rivestita per eliminare l'elettricità statica prima di collegare o scollegare i connettori.

4 Estrarre i connettori di giunzione per i motorini del ventilatore

nell'unità esterna prima di effettuare operazioni di manutenzione sull'inverter. Non toccare i componenti in tensione. (Se un ventilatore viene messo in funzione dal vento, può accumulare elettricità nel condensatore o nel circuito principale e provocare scosse elettriche).

Connettori di giunzione X106A per M1F

X107A per M2F

5 Terminato l'intervento di riparazione, ricollegare il connettore di

giunzione. In caso contrario, verrà visualizzato il codice di malfunzionamento E7 e non sarà possibile riprendere il funzionamento normale.

Per i dettagli, fare riferimento allo schema dell’impianto elettrico sul retro del coperchio di servizio.

NOTA

Non collegare MAI i cavi di alimentazione ai compressori (U, V, W). Questa condizione potrebbe bruciare i compressori.

9.1 Panoramica: Manutenzione e assistenza

Le informazioni contenute in questo capitolo riguardano: ▪ Precauzioni generali di sicurezza ▪ Manutenzione annuale dell'unità esterna

9.2 Precauzioni generali di sicurezza

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

PERICOLO: RISCHIO DI USTIONI

NOTA:Rischio di scariche elettrostatiche

Prima di eseguire qualsiasi intervento di manutenzione o assistenza, toccare una parte metallica dell'unità per eliminare l'elettricità statica e proteggere il PCB.

Guida di riferimento per l'installatore

9.3 Lista di controllo per la manutenzione annuale dell'unità esterna

Controllare quanto segue almeno una volta all'anno: ▪ Scambiatore di calore

Lo scambiatore di calore dell'unità esterna si può bloccare a causa della presenza di polvere, sporcizia, foglie, ecc. Si raccomanda di pulire lo scambiatore di calore una volta all'anno. Se lo scambiatore di calore si blocca, questo può portare ad una pressione troppo bassa o ad una pressione troppo alta, con conseguente peggioramento delle prestazioni.

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

10 Individuazione e risoluzione dei problemi

10 Individuazione e risoluzione

dei problemi

10.1 Panoramica: Individuazione e risoluzione dei problemi

In caso di problemi: ▪ Consultare "7.5 Codici di errore durante la prova di

funzionamento"a pagina29.

▪ Consultare il manuale di installazione. Questa sezione contiene informazioni utili ai fini della diagnosi e

della correzione di alcuni problemi che potrebbero verificarsi con l'apparecchio. La risoluzione dei problemi e i relativi interventi correttivi possono essere effettuati esclusivamente dall'installatore o dall'agente addetto all'assistenza.

Prima della risoluzione dei problemi

Eseguire un'approfondita ispezione visiva dell'unità per controllare che non esistano difetti evidenti, ad esempio collegamenti allentati o fili difettosi.

10.2 Precauzioni durante la risoluzione

dei problemi

AVVERTENZA

▪ Prima di eseguire un'ispezione del quadro elettrico

dell'unità, accertarsi SEMPRE che l'unità sia scollegata dalla rete di alimentazione. Portare su DISATTIVATO il rispettivo interruttore di protezione.

▪ In caso d'intervento di un dispositivo di sicurezza,

arrestare l'unità ed individuare il motivo dell'attivazione di tale dispositivo prima di resettarlo. NON shuntare MAI i dispositivi di sicurezza né modificarne i valori impostandoli su un valore diverso dall'impostazione predefinita dalla fabbrica. Qualora non si riuscisse a individuare la causa del problema, rivolgersi al rivenditore.

PERICOLO: RISCHIO DI SCOSSA ELETTRICA

AVVERTENZA

Prevenire i rischi dovuti all'involontario resettaggio del disgiuntore termico: la corrente a questo apparecchio NON DEVE essere alimentata attraverso un dispositivo di commutazione esterno, ad esempio un timer, né l'apparecchio deve essere collegato a un circuito portato regolarmente su ATTIVATO e DISATTIVATO dall'impianto.

PERICOLO: RISCHIO DI USTIONI

11 Smaltimento

NOTA

NON cercare di smontare il sistema da soli: lo smontaggio del sistema, nonché il trattamento del refrigerante, dell'olio e di qualsiasi altra parte, DEVONO essere eseguiti in conformità alla legislazione applicabile. Le unità DEVONO essere trattate presso una struttura specializzata per il riutilizzo, il riciclaggio e il recupero dei materiali.

11.1 Panoramica: Smaltimento

Flusso di lavoro tipico

Lo smaltimento del sistema, tipicamente, si compone delle fasi seguenti:

1 Evacuazione del sistema con la pompa. 2 Consegna del sistema a una struttura specializzata.

INFORMAZIONI

Per maggiori informazioni, consultare il manuale di riparazione.

11.2 Informazioni sull'evacuazione con la pompa

L'unità è dotata di una funzione automatica di evacuazione mediante pompa, con cui è possibile raccogliere tutto il refrigerante del sistema nell'unità esterna.

NOTA

L'unità esterna è equipaggiata con un pressostato o un sensore bassa pressione, che proteggono il compressore portandolo su DISATTIVATO. NON mettere MAI in cortocircuito il pressostato bassa pressione durante l'esecuzione della funzione di arresto della pompa.

11.3 Per l'evacuazione con la pompa

PERICOLO: RISCHIO DI ESPLOSIONE Arresto della pompa – Perdita di refrigerante. Qualora

si voglia arrestare la pompa e vi sia una perdita nel circuito del refrigerante:

▪ NON utilizzare la funzione automatica di evacuazione

▪ Utilizzare un sistema di recupero separato affinché il

compressore dell'unità NON debba essere messo in funzione.

ATTENZIONE

Non utilizzare la funzione automatica di evacuazione mediante pompa dell'unità se la lunghezza totale delle tubazioni è superiore alla lunghezza senza carico. Una parte del refrigerante potrebbe rimanere nel circuito.

1 Accendere l'interruttore di alimentazione principale. 2 Assicurarsi che la valvola di arresto del liquido e la valvola di

arresto del gas siano aperte.

3 Premere il pulsante di evacuazione (BS2) per almeno

8secondi. BS2 si trova sulla scheda nell'unità esterna (vedere lo schema dell'impianto elettrico).

Risultato: Il compressore e la ventola dell'unità esterna vengono avviati automaticamente; anche la ventola dell'unità interna potrebbe avviarsi automaticamente.

4 ±2 minuti dopo l'avvio del compressore, chiudere la valvola di

arresto del liquido. Se non viene chiusa correttamente

durante il funzionamento del compressore, il sistema non può essere evacuato.

5 Una volta arrestato il compressore (dopo 2~5 minuti), chiudere

la valvola di arresto del gas entro 3 minuti dall'arresto del compressore.

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

11 Smaltimento

Risultato: L'operazione di evacuazione mediante pompa è

terminata. Sull'interfaccia utente potrebbe essere visualizzato " " e l'unità interna potrebbe continuare a funzionare. Questo fenomeno NON è indice di un problema di funzionamento. L'unità NON viene avviata nemmeno premendo il tasto ON sull'interfaccia utente. Per riavviare l'unità, spegnere e riaccendere l'interruttore di alimentazione principale.

6 Spegnere l'interruttore di alimentazione principale.

NOTA

Ricordarsi di riaprire entrambe le valvole di arresto prima di riavviare l'unità.

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

12 Dati tecnici

1+2

A~E

a b c d e e

HBHDH

(mm)

B — ≥100

A, B, C — ≥100 ≥100 ≥100

B, E — ≥100 ≥1000 ≤500

A, B, C, E — ≥150 ≥150 ≥150 ≥1000 ≤500

D — ≥500

D, E —

—

≥1000 ≤500

≥500

B, D ≥100

B, D, E HB<HDHB≤½H

≥250 ≥750 ≥1000 ≤500

½HU<HB≤H

≥250 ≥1000 ≥1000 ≤500

HB>H

HB<H

HB>H

HD≤½H

≥100 ≥1000 ≥1000 ≤500

½HU<HD≤H

≥200 ≥1000 ≥1000 ≤500

HD>H

≥100

A, B, C — ≥200 ≥300 ≥1000

A, B, C, E — ≥200 ≥300 ≥1000 ≥1000 ≤500

D — ≥1000

D, E — ≥1000 ≥1000 ≤500

B, D HD>H

≥300 ≥1000

HD≤½H

≥250 ≥1500

½HU<HD≤H

≥300 ≥1500

B, D, E HB<HDHB≤½H

≥300 ≥1000 ≥1000 ≤500

½HU<HB≤H

≥300 ≥1250 ≥1000 ≤500

HB>H

HB>HDHD≤½H

≥250 ≥1500 ≥1000 ≤500

½HU<HD≤H

≥300 ≥1500 ≥1000 ≤500

HD>H

12 Dati tecnici

È disponibile un sottoinsieme dei dati tecnici più recenti sul sito web regionale Daikin (accessibile al pubblico). L'insieme completo dei dati tecnici più recenti è disponibile sul Daikin Business Portal (richiesta autenticazione).

12.1 Panoramica: Dati tecnici

Le informazioni contenute in questo capitolo riguardano:

• Spazio di servizio

• Schema delle tubazioni

• Schema dell'impianto elettrico

• Requisiti di informazione per la progettazione ecocompatibile

12.2 Spazio di manutenzione: unità esterna

Lato di aspirazione Nelle figure in basso, lo spazio di servizio sul lato di aspirazione è basato su 35°CDB e sul funzionamento in

raffreddamento. Prevedere uno spazio più ampio nei casi seguenti: ▪ Se la temperatura del lato di aspirazione supera regolarmente questa temperatura. ▪ Se si prevede che il carico termico delle unità esterne superi regolarmente la capacità operativa massima.

Lato di scarico Tenere conto delle tubazioni del refrigerante durante il posizionamento delle unità. Se il layout non corrisponde a

quelli descritti di seguito, contattare il rivenditore di fiducia.

Unità singola ( ) | Fila singola di unità ( )

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

A, B, C, D Ostacoli (pareti/pannelli deflettori)

a, b, c, d, e Spazio di servizio minimo tra l'unità e gli ostacoli A, B, C, D ed E

E Ostacolo (tettoia)

eBDistanza massima tra l'unità e il bordo dell'ostacolo E, nella direzione dell'ostacolo B eDDistanza massima tra l'unità e il bordo dell'ostacolo E, nella direzione dell'ostacolo D

HUAltezza dell'unità

HB, HDAltezza degli ostacoli B e D

1 Sigillare la parte inferiore del telaio di installazione per impedire che l'aria scaricata ritorni nel lato di aspirazione attraverso il fondo dell'unità. 2 Possono essere installate fino a due unità.

Guida di riferimento per l'installatore

12 Dati tecnici

b (mm)

HB≤½H

b≥250

½HU<HB≤H

b≥300

HB>H

HBH

≥1000

≥200

≥2000

≥100

≥3000

≥600

≥1500

≥100

≥1000

≥300

≥100

≥300

≥100

≥1000

LPS

HPS

LPS

Non consentito

Più file di unità ( )

Unità impilate (max. 2 livelli) ( )

A1=>A2 (A1) Se sussiste il pericolo di gocciolamento dello scolo e di congelamento tra le unità superiore e inferiore…

B1=>B2 (B1) Se non sussiste il pericolo di gocciolamento dello scolo e di congelamento tra le unità superiore e inferiore…

12.3 Schema delle tubazioni: Unità

(A2) Installare una tettoia tra le unità superiore e inferiore. Installare l'unità superiore a un'altezza, rispetto all'unità inferiore, tale da impedire l'accumulo di ghiaccio sulla piastra inferiore dell'unità superiore.

(B2) Non è necessario installare una tettoia, ma occorre sigillare lo spazio tra le unità superiore e inferiore per impedire che l'aria scaricata ritorni nel lato di aspirazione attraverso il fondo dell'unità.

Valvola di arresto

esterna

Filtro

Valvola di non ritorno

Valvola di sicurezza

Elettrovalvola

Dissipatore di calore (PCB)

Tubo capillare Valvola di espansione elettronica

Apertura di caricamento / Apertura di servizio (con svasatura da 5/16")

Guida di riferimento per l'installatore

Valvola a 4 vie

Pressostato di alta pressione

Pressostato di bassa pressione

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

12 Dati tecnici

Accumulatore del compressore

Scambiatore di calore

Compressore

Distributore

Ricevitore del liquido

Collegamento svasato

A Tubazioni esistenti (liquido: collegamento svasato

Ø9,5)

B Tubazioni esistenti (gas: collegamento svasato

Ø15,9) Riscaldamento Raffreddamento

12.4 Schema elettrico: unità esterna

Lo schema dell'impianto elettrico è fornito con l'unità ed è posto all'interno del coperchio di servizio.

(1) Schema dei collegamenti

Inglese Traduzione

Connection diagram Schema dei collegamenti Only for *** Solo per *** See note *** See note *** Outdoor Unità Indoor Interna Upper Superiore Lower Inferiore Fan Ventola ON ATTIVATO OFF DISATTIVATO

(2) Layout

Inglese Traduzione

Layout Layout Front Anteriore Back Posteriore Position of compressor terminal Posizione del morsetto del

compressore

(3) Note

Inglese Traduzione

Notes Note

Collegamento

X1M Comunicazione per unità interna/

esterna Cavi di messa a terra Da reperire in loco Numerose possibilità di

cablaggio Messa a terra di protezione

Filo in loco Cablaggio in base al modello Opzione Quadro elettrico

Inglese Traduzione

Scheda

NOTE:

1 Fare riferimento all'adesivo con lo schema dell'impianto

elettrico (sul retro della piastra anteriore) per informazioni sull'uso degli interruttori BS1~BS3 e DS1.

2 Durante il funzionamento, non cortocircuitare i dispositivi di

protezione S1PH S1PL e Q1E.

3 Consultare la tabella delle combinazioni e il manuale delle

opzioni per collegare i fili a X6A, X28A e X77A.

4 Colori: BLK: nero, RED: rosso, BLU: blu, WHT: bianco, GRN:

verde

(4) Legenda

Inglese Traduzione

Legend Legenda Field supply Da reperire in loco Optional Opzionale Part n° N. parte Description Descrizione

A1P Scheda a circuiti stampati (principale) A2P Scheda a circuiti stampati (filtro

antirumore) BS1~BS3 (A1P) Interruttore a pulsante C1~C5 (A1P) (solo

Y1) DS1 (A1P) Microinterruttore E1H Riscaldatore della piastra inferiore

F*U Fusibile HAP (A1P) LED (monitor di servizio verde) K1M, K3M (A1P)

(solo Y1) K1R (A1P) Relè magnetico (Y1S) K2R (A1P) Relè magnetico (Y2S) K4R (A1P) Relè magnetico (E1H) K10R, K13R~K15R

(A1P) K11M (A1P) (solo

V1) L1R (solo Y1) Reattore M1C Motore del compressore M1F~M2F Motore della ventola PFC (A1P) (solo V1) Correzione del fattore di potenza PS (A1P) Commutazione dell'alimentazione Q1DI Interruttore di circuito di dispersione a

Q1E Protezione da sovraccarichi R1~R8 (A1P) (solo

Y1) R1T Termistore (aria) R2T Termistore (scarico) R3T Termistore (aspirazione) R4T Termistore (scambiatore di calore) R5T Termistore (scambiatore di calore

R6T Termistore (liquido)

Condensatore

(opzione)

Contattore magnetico

Relè magnetico

Contattore magnetico

terra (30mA)

Resistenza

centrale)

RZAG71~140M7V1+Y1 Sky Air Alpha-series 4P486046-1C – 2019.04

Guida di riferimento per l'installatore

13 Glossario

R7T Termistore (aletta) R8 (A1P) (solo V1) Resistenza RC (A1P) (solo Y1) Unità del ricevitore di segnali S1PH Pressostato di alta pressione S1PL Pressostato di bassa pressione SEG1~SEG3 Display a 7 segmenti TC1 (A1P) (solo V1) Circuito di trasmissione dei segnali TC (A1P) (solo Y1) Circuito di trasmissione dei segnali V1 (solo V1) Varistore V1D (A1P) (solo V1) Diodo V1D~V2D (A1P)

(solo Y1) V*R (solo V1) Modulo a diodi V1R, V2R (A1P)

(solo Y1) V3R~V5R (A1P)

(solo Y1) X1M Morsettiera Y1E~Y3E Valvola di espansione elettronica Y1S~Y2S Valvola solenoide (valvola a 4 vie) Z*C Filtro antirumore (nucleo di ferrite) Z*F Filtro anti-rumore L*, L*A, L*B, NA, NB,

E*, U, V, W, X*A (A1P~A2P)

Diodo

Modulo a diodi

Modulo di alimentazione IGBT

Connettore

12.5 Requisiti di informazione per la progettazione ecocompatibile

Seguire la procedura sotto per consultare i dati della Classe energetica – LOT 21 dell'unità e delle combinazioni esterno/interno.

1 Aprire la seguente pagina Web: https://energylabel.daikin.eu/ 2 Per continuare, scegliere:

▪ "Continue to Europe" per il sito Web internazionale. ▪ "Other country" per un sito Web nazionale.

Risultato: Si viene indirizzati alla pagina Web "Efficienza stagionale".

3 Sotto "Eco Design – Entr LOT21", fare clic su "Crea la tua

etichetta". Risultato: Si viene indirizzati alla pagina Web "Seasonal

efficiency (LOT21)".

4 Seguire le istruzioni nella pagina Web per selezionare l'unità

corretta.

Risultato: Al termine della selezione, è possibile visualizzare la scheda tecnica LOT 21 in formato PDF o HTML.

INFORMAZIONI

È inoltre possibile consultare altri documenti (ad es. manuali...) dalla pagina Web risultante.

Legislazione applicabile

Tutte le direttive, leggi, normative e/o prescrizioni locali, nazionali, europee e internazionali attinenti e applicabili a un determinato prodotto o ambito d'installazione.

Società di assistenza

Società qualificata che può eseguire o coordinare l'intervento di assistenza richiesto sul prodotto.

Manuale d'installazione

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità d'installazione, configurazione e manutenzione.

Manuale d'uso

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra le modalità di funzionamento.

Istruzioni di manutenzione

Manuale di istruzioni specifico per un determinato prodotto o applicazione che illustra (se rilevante) le modalità di installazione, configurazione, funzionamento e/o manutenzione del prodotto o dell'applicazione.

Accessori

Etichette, manuali, schede informative ed apparecchiature che sono forniti insieme al prodotto e devono essere installati secondo le istruzioni riportate sulla documentazione di accompagnamento.

Apparecchiatura opzionale

Apparecchiature fabbricate o approvate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

Non in dotazione

Apparecchiature NON fabbricate da Daikin che possono essere combinate con il prodotto in base alle istruzioni della documentazione di accompagnamento.

13 Glossario

Rivenditore

Distributore addetto alla vendita del prodotto.

Installatore autorizzato

Tecnico addestrato in possesso delle dovute qualifiche per l'installazione del prodotto.

Utente

Persona che possiede il prodotto e/o lo fa funzionare.

Guida di riferimento per l'installatore

RZAG71~140M7V1+Y1

Sky Air Alpha-series

4P486046-1C – 2019.04

4P486046-1C 2019.04

Daikin RZAG71M7V1B, RZAG100M7V1B, RZAG125M7V1B, RZAG140M7V1B, RZAG71M7Y1B Installer reference guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

1 Precauzioni generali di sicurezza

1.1 Note relative alla documentazione

1.1.1 Significato delle avvertenze e dei simboli

1.2 Per l'installatore

1.2.1 Generale

1.2.2 Luogo d'installazione

Istruzioni per le apparecchiature che utilizzano il refrigerante R32

Per determinare la superficie del pavimento minima

Requisiti dello spazio di installazione

1.2.3 Refrigerante

1.2.5 Acqua

1.2.6 Circuiti elettrici

1.2.4 Salamoia

2 Note relative alla documentazione

2.1 Informazioni su questo documento

3 Informazioni relative all'involucro

3.2 Unità esterna

3.2.1 Per disimballare l'unità esterna

3.2.2 Per maneggiare l'unità esterna

3.2.3 Rimozione degli accessori dall'unità esterna

4 Note sulle unità ed opzioni

4.1 Panoramica: note sulle unità ed opzioni

4.2 Identificazione

4.2.1 Etichetta di identificazione: unità esterna

5 Preparazione
