Sørg for, at brugeren har den trykte dokumentation, og bed
brugeren om at gemme dette til senere brug.
Målgruppe
Autoriserede installatører
Installationsvejledning
4
a Generelle sikkerhedsforanstaltninger
b Installationsvejledning for udendørsenhed
c Mærkat med information om drivhusgasser med tilsætning
af fluor
d Mærkat med information om drivhusgasser med tilsætning
af fluor skrevet på flere sprog
e Aftapningsprop (placeret i bunden af emballagen)
f Drænkappe (1)
g Drænkappe (2)
h Energimærkat
3Forberedelse
3.1Klargøring af installationsstedet
ADVARSEL
Udstyret skal opbevares i et rum uden konstante
antændelseskilder (eksempelvis åben ild, gasdrevet udstyr
eller en elvarmer, der er tændt).
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Page 5
3.1.1Krav til udendørsenhedens
>100
>50
>350
(mm)
b
a
>100
>50
b
a
>100
b
a
b
a
>350
>350
>50
b
a
20 mm
353
600
240
(mm)
240
>300
4× M8/M10
b
c
d
a
installationssted
Vær opmærksom på følgende retningslinjer for afstand:
a Luftafgang
b Luftindtag
BEMÆRK
Væghøjden ved udendørsenhedens afgangsside SKAL
være ≤1200mm.
Installer IKKE enheden i lydfølsomme områder (f.eks. i nærheden af
et soveværelse) for at undgå, at støj fra driften giver problemer.
Bemærk: Hvis støjniveauet måles under faktiske
installationsbetingelser, vil den målte værdi være højere end
lydtrykket anført i "Lydspektrum" i databogen på grund af støj fra
omgivelserne og støjrefleksion.
4 Installation
Der skal altid være mindst 300 mm fri plads under enheden.
Kontrollér endvidere, at enheden er placeret mindst 100mm over
maks. forventet højde på snelag. I dette tilfælde anbefales det at
bygge en platform.
Brug vibrationsdæmpende gummi (medfølger ikke), hvis der er risiko
for, at vibrationer kan overføres til bygningen.
Klargør 4 sæt M8 eller M10 funderingsbolte med møtrikker og skiver
(medfølger ikke).
4.1.3Dræning
BEMÆRK
Hvis enheden installeres i et koldt klima, skal der træffes
forholdsregler, så den afgivne kondens IKKE kan fryse.
INFORMATION
Kontakt forhandleren for at få oplysninger om tilgængeligt
tilbehør.
BEMÆRK
Giv mindst 300 mm fri plads under enheden. Sørg
desuden for, at enheden placeres mindst 100mm over den
forventede snehøjde.
1 Anvend en aftapningsprop til dræning.
2 Brug en Ø16mm slange (medfølger ikke).
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Installationsvejledning
5
Page 6
4 Installation
a
b
acbbb
a
a
a
bc
a Drænåbning
b Bundramme
c Aftapningsprop
d Slange (medfølger ikke)
Lukning af afløbshuller og tilslutning af drænmuffe
BEMÆRK
Anvend IKKE en drænmuffe, en slange og kapper (1, 2)
sammen med udendørsenheden i kolde områder. Træf
forholdsregler, så den afgivne kondens IKKE kan fryse.
1 Montér drænkapper 1 og 2 (tilbehør). Kontrollér, at
Tilslut kølerørene sikkert, før du starter kompressoren.
Hvis kølerørende IKKE er tilsluttede, og hvis
spærreventilen er åben, når kompressoren kører, vil der
blive suget luft ind. Dette medfører unormalt tryk i
kølemiddelkredsløbet, hvilket kan medføre beskadigelse af
udstyret og i værste fald tilskadekomst.
PAS PÅ
▪ Brug brystmøtrikken fastgjort på enheden.
▪ For at undgå gaslækage skal du påføre køleolie
indvendigt på kraven. Brug køleolie til R32.
▪ Samlingerne må IKKE genbruges.
1 Slut kølemiddelforbindelsen fra indendørsenheden til
væskespærreventilen på udendørsenheden.
a Væskespærreventil
b Gasspærreventil
c Serviceåbning
2 Slut gasmiddelforbindelsen fra indendørsenheden til
gasspærreventilen på udendørsenheden.
BEMÆRK
Det anbefales, at kølerørene mellem indendørs- og
udendørsenheden installeres i en kanal, eller at kølerørene
omvikles med afslutningstape.
4.2.1Tilslutninger mellem udendørs- og
indendørsenheder med brug af
reduktionsstykker
INFORMATION
▪ Brug reduktionsstykker, hvis diameteren på
indendørsenhedens kølerør IKKE passer til diameteren
på udendørsenhedens kølerør.
▪ Montér reduktionsstykkerne i siden mod
indendørsenheden.
▪ Brug ALTID samme rørdiameter som på forbindelserne
på udendørsenheden.
▪ Se installationsvejledningen vedrørende brug af
reduktionsstykker.
Påfør køleolie på gevindet på udgangen på udendørsenheden, der
hvor brystmøtrikken spændes.
BEMÆRK
Brug en passende nøgle for at undgå at ødelægge
gevindet på tilslutningsdelen gennem overspænding af
brystmøtrikken. Pas på IKKE at spænde møtrikken for
meget, da det mindre rør kan blive beskadiget (ca. 2/3-1×
af normal tilspænding).
4.2.2Tilslutning af kølerør til udendørsenheden
▪ Rørlængde. Hold rørføringen på brugsstedet så kort som muligt.
▪ Rørbeskyttelse. Beskyttelse af rørføringen på brugsstedet mod
beskadigelse.
4.3Kontrol af kølerørene
4.3.1Sådan kontroller du for lækager
BEMÆRK
Enhedens maksimale arbejdstryk må IKKE overskrides (se
“PS High” på enhedens typeskilt).
BEMÆRK
Brug en testvæske, der kan boble, som anbefales af din
forhandler. Brug ikke sæbevand, da det kan få
brystmøtrikkerne til at revne (sæbevand kan indeholde
salt, der opsuger fugt, som så fryser til, når rørene bliver
kolde) og/eller som får kravesamlingerne til at ruste
(sæbevand kan indeholde ammoniak, der har en
korroderende effekt mellem den loddede brystmøtrik og
kobberkraven).
1 Fyld nitrogengas på systemet op til et målt tryk på mindst
200 kPa (2 bar). Det anbefales at påføre tryk på 3000 kPa
(30bar) for at kunne finde små lækager.
2 Kontroller for lækager ved at påføre et bobletestmiddel på alle
forbindelser.
3 Led al kvælstofgas ud.
4.3.2Sådan udføres vakuumtørring
FARE: RISIKO FOR EKSPLOSION
Start IKKE enheden, hvis den er vakuum-påvirket.
1 Lav vakuum i systemet, indtil trykket på manifolden viser
−0,1MPa (−1bar).
2 Lad det stå i 4-5minutter, og kontrollér trykket:
Installationsvejledning
6
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Page 7
4 Installation
Hvis trykket …Så …
Ikke ændresDer er ingen fugt i systemet.
Proceduren er færdig.
ØgesDer er fugt i systemet. Gå til
næste trin.
3 Udluft systemet i mindst 2 timer til en værdi på −0.1 MPa
(−1bar).
4 Efter at have slået pumpen FRA kontrolleres trykket i mindst
1time.
5 Hvis du IKKE når target-vakuum, eller du IKKE kan opretholde
vakuum i 1time, skal du gøre følgende:
▪ Kontrollér for lækager igen.
▪ Udfør vakuumtørring igen.
BEMÆRK
Husk at åbne spærreventilerne, når du har installeret
kølerørene og foretaget vakuumtørring. Hvis systemet
kører med lukkede spærreventiler, kan kompressoren
ødelægges.
4.4Påfyldning af kølemiddel
4.4.1Om påfyldning af kølemiddel
Udendørsenheden er påfyldt kølemiddel fra fabrikken, men i visse
tilfælde kan følgende være nødvendigt:
HvadHvornår
Påfyldning af ekstra kølemiddelHvis den samlede
væskerørlængde er over det
specificerede (se nedenfor).
Komplet genpåfyldning af
kølemiddel
Påfyldning af ekstra kølemiddel
Før du påfylder ekstra kølemiddel, skal du være sikker på, at
udendørsenhedens udvendige kølerør er blevet kontrolleret
(lækagetest, vakuumtørring).
INFORMATION
Afhængigt af enhederne og/eller betingelserne for
installationen kan det være nødvendigt at tilslutte elledningerne, før du påfylder kølemiddel.
Typisk arbejdsgang – Påfyldning af ekstra kølemiddel består typisk
af følgende trin:
1 Bestem om, og hvor meget ekstra kølemiddel, der skal påfyldes.
2 Påfyld ekstra kølemiddel, hvis det er nødvendigt.
3 Udfyld mærkaten med information om drivhusgasser med
tilsætning af fluor, og fastgør den på indersiden af
udendørsenheden.
Komplet genpåfyldning af kølemiddel
Før du foretager komplet genpåfyldning af kølemiddel, skal du
kontrollere, at følgende er foretaget:
1 Alt kølemiddel er fjernet fra systemet.
2 Udendørsenhedens udvendige kølerør er blevet kontrolleret
(lækagetest, vakuumtørring).
3 Udendørsenhedens indvendige kølerør er blevet vakuumtørret.
Eksempel:
▪ Ved flytning af systemet.
▪ Efter en lækage.
Typisk arbejdsgang – Komplet genpåfyldning af kølemiddel består
typisk af følgende trin:
1 Fastlæggelse af, hvor meget ekstra kølemiddel, der skal
påfyldes.
2 Påfyldning af kølemiddel.
3 Udfyld mærkaten med information om drivhusgasser med
tilsætning af fluor, og fastgør den på indersiden af
udendørsenheden.
4.4.2Om kølemiddel
Dette produkt indeholder fluorholdige drivhusgasser. Gasser må
IKKE slippes ud i atmosfæren.
Kølemiddeltype: R32
Værdi for globalt opvarmningspotentiale (GWP): 675
ADVARSEL: BRÆNDBART MATERIALE
Kølemidlet i denne enhed er let antændeligt.
ADVARSEL
Udstyret skal opbevares i et rum uden konstante
antændelseskilder (eksempelvis åben ild, gasdrevet udstyr
eller en elvarmer, der er tændt).
ADVARSEL
▪ Man må ikke gennembore eller brænde dele, der har
været i kontakt med kølemidlet.
▪ Brug IKKE andre rengøringsmaterialer eller -midler for
at gøre afrimningen hurtigere en dem, der anbefales af
producenten.
▪ Vær opmærksom på, at kølemidlet i systemet er lugtfrit.
ADVARSEL
Kølemidlet i enheden er let antændeligt, men lækage
forekommer normalt IKKE. Hvis kølemidlet lækker inde i
rummet og kommer kontakt med en brænder, et
varmeapparat eller et komfur, kan det medføre brand eller
dannelse af skadelige gasser.
Sluk for alle varmekilder med brændbare stoffer, luft ud i
rummet og kontakt den forhandler, hvor du købte enheden.
Tag IKKE enheden i brug igen, før en installatør er færdig
med at reparere den del, hvor kølemidlet lækker.
4.4.3Sådan bestemmes den yderligere
kølemiddelmængde
Hvis den samlede
længde på
væskerøret er…
≤30mTilføj IKKE ekstra kølemiddel.
>30mR=(Total længde (m) på væskerør –
30m)×0,020
R=Ekstra kølemiddel (kg) (rundes ned/op i
enheder af 0,1kg)
INFORMATION
Rørlængde er envejslængden for væskerørene.
Så …
BEMÆRK
Før fuldstændig genpåfyldning skal der også udføres
vakuumtørring på udendørsenhedens indvendige kølerør.
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Installationsvejledning
7
Page 8
4 Installation
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
b
c
DC P1+
DC N1-
a
d
e
g
f
4.4.4Sådan beregnes hele
efterfyldningsmængden
INFORMATION
Hvis fuldstændig efterfyldning er nødvendig, er den
samlede mængde kølemiddel: den fabrikspåfyldte
mængde af kølemiddel (se enhedens typeskilt) + den
fastslåede ekstra mængde.
4.4.5Påfyldning af ekstra kølemiddel
ADVARSEL
▪ Brug kun R32 som kølemiddel. Andre stoffer kan
medføre eksplosion og brand.
▪ R32 indeholder fluorholdige drivhusgasser. Dets værdi
for globalt opvarmningspotentiale (GWP) er 675. Lad
IKKE disse gasser trænge ud i atmosfæren.
▪ Brug ALTID beskyttelseshandsker og sikkerhedsbriller
ved påfyldning af kølemiddel.
Forudsætning: Før du påfylder kølemiddel, skal du se efter, om
kølerøret er tilsluttet og kontrolleret (lækagetest og vakuumtørring).
1 Slut kølemiddelcylinderen til serviceåbningen.
2 Påfyld den ekstra kølemiddelmængde.
3 Åbn gasspærreventilen.
4.4.6Sådan fastgøres mærkaten om
fluorholdige drivhusgasser
1 Mærkaten udfyldes som følger:
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret
elektriker og være i overensstemmelse med relevant
lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på
brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer
SKAL være i overensstemmelse med relevant
lovgivning.
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
ADVARSEL
Brug en afbryder, der afbryder alle poler, med en
kontaktadskillelse på mindst 3mm, med adskillelse af alle
ledere i ledningsføringen ved overspænding i henhold til
relevant lovgivning.
ADVARSEL
Hvis strømforsyningskablet beskadiges, SKAL det
udskiftes af producenten, forhandleren eller andre
kvalificerede personer for at undgå ulykker.
ADVARSEL
Tilslut IKKE strømforsyningsledningen til
indendørsenheden. Dette kan medføre elektrisk stød eller
brand.
ADVARSEL
▪ Brug IKKE uautoriserede elektriske dele sammen med
dette produkt.
▪ Lav IKKE forgrening på strømtilførslen til drænpumpen
osv. fra klemrækken. Dette kan medføre elektrisk stød
eller brand.
a Hvis der medfølger en mærkat med information om
drivhusgasser med tilsætning af fluor skrevet på flere sprog
skal man tage delen med det relevante sprog og sætte den
på for oven ved a.
b Fabrikkens påfyldning af kølemiddel: se enhedens typeskilt
c Ekstra mængde påfyldt kølemiddel
d Totalt påfyldte mængde kølemiddel
e Udledninger af drivhusgasser ud af den totale
kølemiddelpåfyldning udtrykt som tons CO2-ækvivalent
f GWP = Globalt opvarmningspotentiale
BEMÆRK
I Europa bruges udledningerne af drivhusgasser af den
totale kølemiddelpåfyldning i systemet (udtrykt som tons
CO2-ækvivalenter) til at bestemme
vedligeholdelsesintervallerne. Følg den gældende
lovgivning.
Formel til at beregne udledningerne af drivhusgasser:
GWP-værdi af kølemidlet × Total kølemiddelpåfyldning [i
kg] / 1000
2 Sæt etiketten på indersiden af udendørsenheden nær gas- og
væskestopventilerne.
4.5Tilslutning af de elektriske
ledninger
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Hold ledningerne mellem enhederne væk fra kobberrør
uden varmeisolering, da disse rør bliver meget varme.
FARE: RISIKO FOR ELEKTRISK STØD
Alle elektriske dele (inklusive termomodstande) får strøm
fra strømforsyningen. Rør ikke ved de elektriske dele med
de bare hænder.
FARE: RISIKO FOR ELEKTRISK STØD
Afbryd strømforsyningen i mere end 10minutter, og mål
spændingen på terminalerne på primærkredsens
kondensatorer eller elektriske komponenter, før du udfører
service. Spændingen SKAL være under 50VDC, før man
må berøre elektriske komponenter. Vedrørende placering
af terminalerne, se ledningsdiagrammet.
Installationsvejledning
8
a Multimeter (jævnspændingsområde)
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Page 9
5 Ibrugtagning
50 Hz
220-240 V
cd
f
abe
1 2 3
3×
f
b
a
e
d
c
b S80 – omstyrende magnetventil strømførende ledning
c S20 – elektronisk ekspansionsventil strømførende ledning
d S40 – varme-overbelastningsrelæ strømførende ledning
e S90 – termomodstand strømførende ledning
f LED
g S70 – blæsermotor strømførende ledning
4.5.1Specifikationer for
standardledningskomponenter
KomponentRZAG35A,
RZAG60A
RZAG50A
Strømforsyningska
bel
Spænding220~240V
Fase1~
Frekvens50Hz
Ledningsdi
mensioner
3-leder kabel
2,5mm2~4,0mm
H05RN-F (60245 IEC 57)
Kabel til indbyrdes forbindelse
(indendørs↔udendørs)
1.5mm2~2.5mm2 og anvendes til
4-leder kabel
220~240V
H05RN-F (60245 IEC 57)
Anbefalet sikring på
16A20A
opstillingssted
FejlstrømsafbryderSKAL følge relevante forskrifter
(a) Eludstyr i overensstemmelse med EN/IEC 61000-3-12.
(Europæisk/international teknisk standard, der definerer
grænser for harmoniske strømkilder frembragt af udstyr,
som er tilsluttet offentlige lavspændings-systemer med en
indgangsstrøm >16A og ≤75A pr. fase.)
(a)
2
4.5.2Sådan forbindes de elektriske ledninger til
udendørsenheden
1 Åbn el-boksens dæksel.
2 Åbn ledningsklemmen.
3 Tilslut forbindelseskablet til strømforsyningen som følger:
4.6Færdiggørelse af installation af
udendørsenheden
4.6.1Færdiggørelse af installation af
udendørsenheden
FARE: RISIKO FOR ELEKTRISK STØD
▪ Kontrollér, at systemet er jordforbundet korrekt.
▪ Afbryd strømforsyningen før vedligeholdelse.
▪ Montér el-boksens dæksel, før du slår
strømforsyningen til.
1 Isoler og fastgør kølerørene og forbindelseskablet på følgende
måde:
a Gasrør
b Gasrørsisolering
c Kabel til indbyrdes forbindelse
d Væskerør
e Væskerørsisolering
f Montagetape
2 Monter servicedækslet.
5Ibrugtagning
BEMÆRK
Enheden må ALDRIG bruges uden termomodstande og/
eller tryksensorer/kontakter. Kompressoren kan brænde
sammen.
5.1Kontrolliste før ibrugtagning
Kontrollér først følgende efter installation af enheden. Når alt
kontrolarbejde nævnt nedenfor er afsluttet, SKAL man lukke
enheden. FØRST derefter kan den startes.
Indendørsenheden er monteret korrekt.
Udendørsenheden er monteret korrekt.
Systemet er korrekt jordet, og jordterminalerne er
a Forbindelsesledning
b Strømforsyningskabel
c Sikring på opstillingssted
d Fejlstrømsafbryder
e Strømforsyning
f Jord
spændt.
Kontrollér, at sikringerne eller de lokalt installerede
beskyttelsesindretninger er af den størrelse og type, som
er angivet i installationsvejledningen, og at de IKKE
omgås.
Forsyningsspændingen svarer til den spænding, der er
angivet på enhedens identifikationsmærkat.
Der er INGEN løse forbindelser eller beskadigede
elektriske komponenter i elboksen.
Der er INGEN beskadigede komponenter eller klemterør inde i indendørs- og udendørsenhederne.
Der er INGEN lækage af kølemiddel.
Kølerørene (gas og væske) er varmeisolerede.
Den korrekte rørstørrelse er installeret, og rørene er
4 Spænd klemskruerne godt. Brug en stjerneskruetrækker.
5 Montér el-boksens dæksel.
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
isoleret korrekt.
Stopventilerne (gas og væske) på udendørsenheden er
helt åbne.
Installationsvejledning
9
Page 10
6 Fejlfinding
Følgende ledningsføring på stedet er udført i henhold til
dette dokument og gældende lovgivning mellem
udendørsenheden og indendørsenheden.
Dræn
Kontrollér, at det afledte vand flyder jævnt.
Mulig konsekvens: Kondensvand kan dryppe.
Indendørsenheden modtager signalerne fra
brugerinterfacet.
De specificerede ledninger anvendes til
forbindelseskablet.
5.2Tjekliste under ibrugtagning
Sådan udføres en udluftning.
Sådan udføres en testkørsel.
5.3Sådan udføres en testkørsel
Forudsætning: Strømforsyningen SKAL være inden for det
specificerede område.
Forudsætning: Testkørslen kan udføres i køle- eller varmedrift.
Forudsætning: Foretag testkørslen i henhold til indendørsenhedens
betjeningsvejledning for at sikre dig, at alle funktioner og dele
fungerer korrekt.
1 Vælg den lavest programmerbare temperatur i køledrift. Vælg
den højest programmerbare temperatur i varmedrift.
Testkørslen kan afbrydes om nødvendigt.
2 Efter endt testkørsel skal man indstille temperaturen til et
normalt niveau. I køledrift: 26~28°C, i varmedrift: 20~24°C.
3 Systemet standser 3 minutter efter, at enheden er blevet
slukket.
FARE: RISIKO FOR ELEKTRISK STØD
▪ Hvis ikke enheden kører, er LEDs på printkortet slukket
for at spare strøm.
▪ Selv når LEDs er slukkede, kan der være spænding på
klemrækken og printkortet.
7Bortskaffelse
BEMÆRK
Prøv ikke selv at afmontere systemet: afmontering af
systemet, håndtering af kølemiddel, olie og andre dele
SKAL være i overensstemmelse med gældende
lovgivning. Enhederne SKAL behandles på steder særligt
beregnet hertil med henblik på genbrug og genvinding.
INFORMATION
▪ Selv når enheden er slukket, bruges der strøm.
▪ Når strømmen tilsluttes igen efter en strømafbrydelse,
kører enheden igen i den tilstand, der var valgt forud.
6Fejlfinding
6.1Fejldiagnose via LED på
udendørsenhedens printkort
LED…Fejlsøgning
blinkerNormal.
▪ Kontrollér indendørsenheden.
TIL▪ Sluk og tænd for strømmen, og kontrollér
LED inden for ca. 3 minutter.
Hvis LED-displayet lyser igen, er der fejl på
udendørsenhedens printkort.
FRA1Forsyningsspænding (strømbesparelse).
2Strømforsyningen defekt.
3Sluk og tænd for strømmen, og kontrollér
LED inden for ca. 3 minutter.
Hvis LED-displayet lyser igen, er der fejl
på udendørsenhedens printkort.
Installationsvejledning
10
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Page 11
8Tekniske data
,
A
INDOOR
OUTDOOR
Se enhedernes ledningsdiagram vedr. anvendte dele og numre. Delnumre er skrevet med arabertal i stigende rækkefølge for hver del
og er vist i overblikket nedenfor med symbolet "*" i koden for delen.
Seneste reviderede udgaver af den medfølgende dokumentation kan være tilgængelige på regionens Daikin websted (offentligt tilgængeligt).
Seneste reviderede udgaver af den seneste tekniske data er tilgængelig på regionens Daikin websted (autentificering påkrævet).

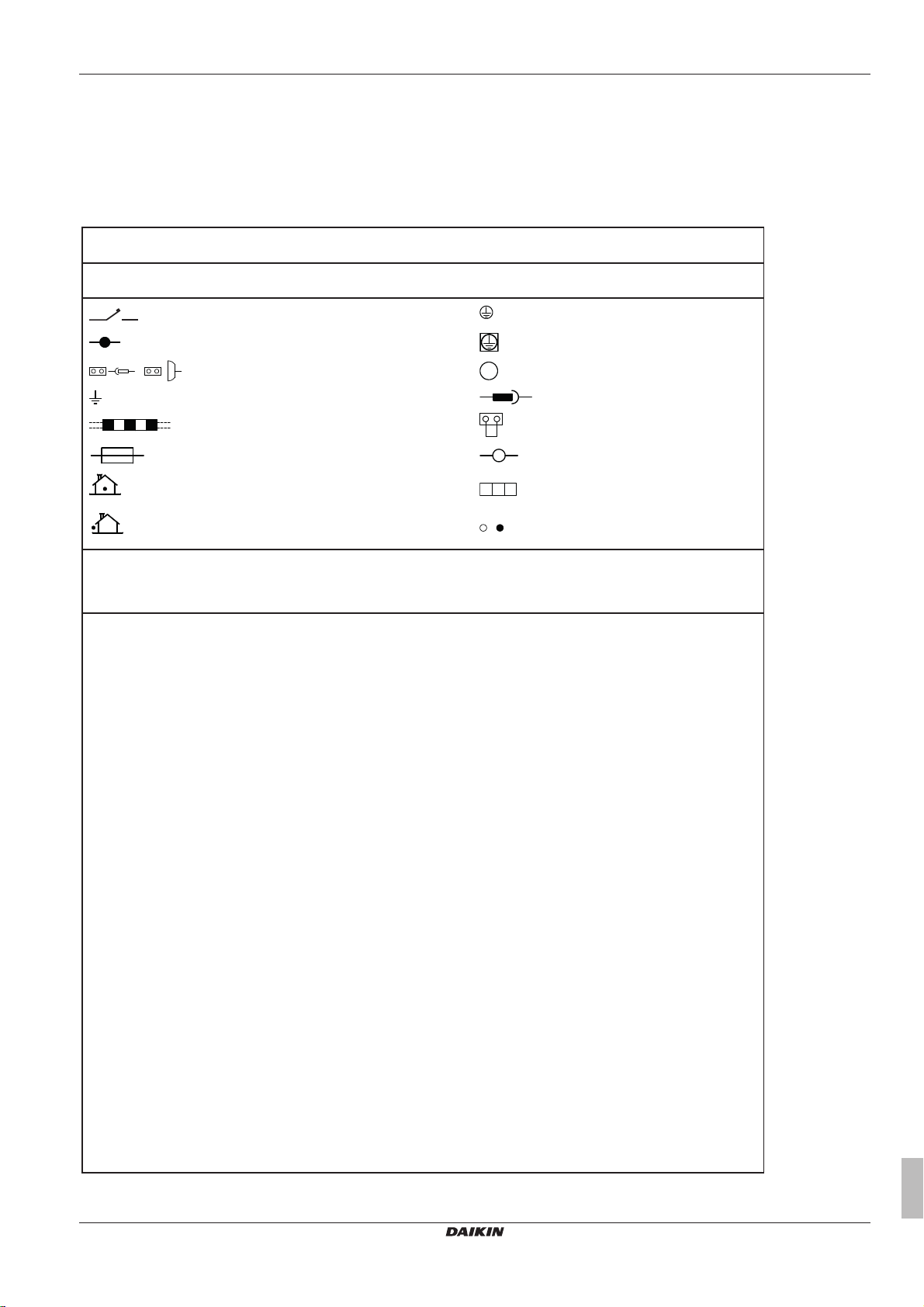

8.1Ledningsdiagram
Ledningsdiagrammet leveres med enheden, placeret på indersiden af udendørsenheden (på undersiden af toppladen).
8 Tekniske data
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Installationsvejledning
11
Page 12
8 Tekniske data
M
HPS
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·9.5· CuT
·9.5· CuT
·12.7· CuT
·6.4· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·9.5· CuT
·6.4· CuT
·9.5· CuT ·9.5· CuT
Akkumulator
Akkumulator
Kompressor
Termomodstand ved afgangsrør
Automatisk nulstilling
Højtrykskontakt
Opvarmning
Køling
Kølemiddelflow
Udendørsenhed
Termomodstand
udetemperatur
Termomodstand varmeveksler
Kapillarrør ·3·
Kapillarrør ·2·
Kapillarrør ·1·
Dæmper med filter
Elektronisk
ekspansionsventil
Filter
Rør på brugssted
Rør på brugssted
Væskespærreventil
Gasspærreventil
Dæmper
Dæmper
Dæmper
Skrueblæser
TIL: opvarmning
4-vejs-ventil
Varmeveksler
8.2Rørdiagram
8.2.1Rørdiagram: Udendørsenhed
Relevant for: RZAG35A
PED udstyrskategorier – Højtrykskontakt: kategori IV; kompressor: kategori II; anden type udstyr: art. 4§3.
Installationsvejledning
12
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Page 13
Relevant for: RZAG50A, RZAG60A
M
HPS
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·7.0· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·12.7· CuT
·6.4· CuT
·9.5· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·6.4· CuT
·4.0· CuT
·4.0· CuT
·4.0· CuT
·9.5· CuT
·12.7· CuT
·9.5· CuT ·9.5· CuT
Akkumulator
Opvarmning
Køling
Kølemiddelflow
Udendørsenhed
Termomodstand
udetemperatur
Termomodstand varmeveksler
Kapillarrør ·3·
Kapillarrør ·2·
Kapillarrør ·1·
Dæmper med filter
Elektronisk
ekspansionsventil
Filter
Rør på brugssted
Rør på brugssted
Væskespærreventil
Gasspærreventil
Dæmper
Dæmper
Akkumulator
Kompressor
Dæmper
Termomodstand ved afgangsrør
Skrueblæser
TIL: opvarmning
4-vejs-ventil
Varmeveksler
Automatisk nulstilling
Højtrykskontakt
8 Tekniske data
PED udstyrskategorier – Højtrykskontakt: kategori IV; kompressor: kategori II; anden type udstyr: art. 4§3.
RZAG35~60A2V1B
R32 opdelt serie
3P548265-1 – 2018.08
Installationsvejledning
13
Page 14
Page 15
Page 16
3P548265-1 2018.08
Copyright 2018 Daikin
Loading...
+ hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
