Daikin RYYQ8U7Y1B, RYYQ10U7Y1B, RYYQ12U7Y1B, RYYQ14U7Y1B, RYYQ16U7Y1B* Installer reference guide [el]

...

Download

Page 1

Οδηγός αναφοράς

τεχνικού εγκατάστασης

και χρήστη

Αντλία θερμότητας VRV IV+

RYYQ8U7Y1B* RYYQ10U7Y1B* RYYQ12U7Y1B* RYYQ14U7Y1B* RYYQ16U7Y1B* RYYQ18U7Y1B* RYYQ20U7Y1B*

RYMQ8U7Y1B* RYMQ10U7Y1B* RYMQ12U7Y1B* RYMQ14U7Y1B* RYMQ16U7Y1B* RYMQ18U7Y1B* RYMQ20U7Y1B*

RXYQ8U7Y1B* RXYQ10U7Y1B* RXYQ12U7Y1B* RXYQ14U7Y1B* RXYQ16U7Y1B* RXYQ18U7Y1B* RXYQ20U7Y1B*

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Αντλία θερμότητας VRV IV+

Ελληνικά

Page 2

Περιεχόμενα

1 Γενικές προφυλάξεις ασφαλείας 4

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης ............................... 4

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των

συμβόλων ................................................................... 4

1.2 Για το χρήστη............................................................................. 4

1.3 Για τον εγκαταστάτη .................................................................. 5

1.3.1 Γενικά.......................................................................... 5

1.3.2 Τοποθεσία εγκατάστασης ........................................... 5

1.3.3 Ψυκτικό ....................................................................... 5

1.3.4 Διάλυμα άλμης ............................................................ 6

1.3.5 Νερό............................................................................ 6

1.3.6 Ηλεκτρικές συνδέσεις.................................................. 7

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης 8

2.1 Πληροφορίες για το παρόν έγγραφο ......................................... 8

Για τον εγκαταστάτη 8

3 Πληροφορίες για τη συσκευασία 8

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία ......................... 8

3.2 Για να αποσυσκευάσετε την εξωτερική μονάδα ........................ 9

3.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα .. 9

3.4 Πρόσθετοι σωλήνες: Διάμετροι.................................................. 9

3.5 Αφαίρεση του προσαρτήματος μεταφοράς................................ 9

4 Πληροφορίες για τις μονάδες και τα

προαιρετικά εξαρτήματα 10

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά

εξαρτήματα ................................................................................ 10

4.2 Ετικέτα αναγνώρισης: Εξωτερική μονάδα ................................. 10

4.3 Σχετικά με την εξωτερική μονάδα .............................................. 10

4.4 Διάταξη συστήματος.................................................................. 10

4.5 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων ............ 11

4.5.1 Σχετικά με τους συνδυασμούς μονάδων και τον

προαιρετικό εξοπλισμό ............................................... 11

4.5.2 Πιθανοί συνδυασμοί εσωτερικών μονάδων ................ 11

4.5.3 Πιθανοί συνδυασμοί εσωτερικών μονάδων ................ 11

4.5.4 Προαιρετικά εξαρτήματα που μπορούν να

χρησιμοποιηθούν με την εξωτερική μονάδα ............... 11

5 Προετοιμασία 12

5.1 Επισκόπηση: Προετοιμασία ...................................................... 12

5.2 Προετοιμασία του χώρου εγκατάστασης ................................... 12

5.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής

μονάδας ...................................................................... 12

5.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας σε ψυχρά κλίματα ...................... 13

5.2.3 Ασφάλεια κατά των διαρροών ψυκτικού μέσου........... 14

5.3 Προετοιμασία των σωληνώσεων ψυκτικού ............................... 15

5.3.1 Απαιτήσεις σωλήνωσης ψυκτικού............................... 15

5.3.2 Επιλογή μεγέθους σωλήνωσης................................... 15

5.3.3 Επιλογή κιτ διακλάδωσης ψυκτικού ............................ 17

5.3.4 Σχετικά με το μήκος σωλήνωσης ................................ 17

5.3.5 Μήκος σωλήνωσης: Μόνο VRVDX............................ 18

5.3.6 Μήκος σωλήνωσης: VRV DX και Hydrobox................ 19

5.3.7 Μήκος σωλήνωσης: VRV DX και RA DX.................... 20

5.3.8 Πολλαπλές εξωτερικές μονάδες: Πιθανές διατάξεις .... 20

5.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων ........................... 21

5.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών

καλωδιώσεων ............................................................. 21

5.4.2 Σχετικά με τη συμμόρφωση προς τις ηλεκτρικές

προδιαγραφές ............................................................. 22

5.4.3 Απαιτήσεις διατάξεων ασφαλείας................................ 22

6 Εγκατάσταση 23

6.1 Επισκόπηση: Εγκατάσταση....................................................... 23

6.2 Άνοιγμα των μονάδων................................................................ 23

6.2.1 Άνοιγμα της εξωτερικής μονάδας................................. 23

6.2.2 Άνοιγμα του κουτιού ηλεκτρικών εξαρτημάτων της

εξωτερικής μονάδας..................................................... 23

6.3 Τοποθέτηση της εξωτερικής μονάδας ........................................ 24

6.3.1 Παροχή της υποδομής εγκατάστασης.......................... 24

6.4 Σύνδεση της σωλήνωσης ψυκτικού............................................ 24

6.4.1 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης

ψυκτικού....................................................................... 24

6.4.2 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού ....... 25

6.4.3 Δρομολόγηση της σωλήνωσης ψυκτικού..................... 25

6.4.4 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική

μονάδα ......................................................................... 25

6.4.5 Σύνδεση του κιτ σωληνώσεων πολλαπλής σύνδεσης . 25

6.4.6 Πολλαπλές εξωτερικές μονάδες: Χαραγμένες οπές..... 26

6.4.7 Σύνδεση κιτ διακλάδωσης ψυκτικού............................. 26

6.4.8 Προστασία κατά της μόλυνσης .................................... 26

6.4.9 Χαλκοσυγκόλληση του άκρου του σωλήνα.................. 27

6.4.10 Χρήση της βαλβίδας διακοπής και της θύρας

συντήρησης.................................................................. 27

6.4.11 Αφαίρεση των σωλήνων πίεσης .................................. 28

6.5 Έλεγχος των σωληνώσεων ψυκτικού......................................... 28

6.5.1 Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού......... 28

6.5.2 Έλεγχος της σωλήνωσης ψυκτικού: Γενικές οδηγίες ... 29

6.5.3 Έλεγχος της σωλήνωσης ψυκτικού: Διαμόρφωση....... 29

6.5.4 Διεξαγωγή ελέγχου διαρροών...................................... 29

6.5.5 Διεξαγωγή αφύγρανσης κενού..................................... 30

6.6 Μόνωση της σωλήνωσης ψυκτικού............................................ 30

6.7 Πλήρωση ψυκτικού..................................................................... 30

6.7.1 Προφυλάξεις κατά την πλήρωση ψυκτικού .................. 30

6.7.2 Σχετικά με την πλήρωση ψυκτικού............................... 31

6.7.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού.. 31

6.7.4 Πλήρωση ψυκτικού: Διάγραμμα ροής.......................... 33

6.7.5 Πλήρωση ψυκτικού ...................................................... 34

6.7.6 Βήμα 6α: Αυτόματη πλήρωση ψυκτικού ...................... 35

6.7.7 Βήμα 6β: Χειροκίνητη πλήρωση ψυκτικού ................... 36

6.7.8 Κωδικοί σφαλμάτων κατά την πλήρωση ψυκτικού ...... 37

6.7.9 Έλεγχοι μετά την πλήρωση ψυκτικού .......................... 37

6.7.10 Για να κολλήσετε την πολύγλωσση ετικέτα για τα

φθοριούχα αέρια θερμοκηπίου..................................... 37

6.8 Σύνδεση της ηλεκτρικής καλωδίωσης ........................................ 38

6.8.1 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής

καλωδίωσης ................................................................. 38

6.8.2 Καλωδίωση στον χώρο εγκατάστασης: Επισκόπηση .. 39

6.8.3 Σχετικά με την ηλεκτρική καλωδίωση........................... 39

6.8.4 Οδηγίες κατά το άνοιγμα των χαραγμένων οπών........ 40

6.8.5 Δρομολόγηση και τοποθέτηση της καλωδίωσης

μετάδοσης.................................................................... 40

6.8.6 Σύνδεση της καλωδίωσης μετάδοσης.......................... 41

6.8.7 Ολοκλήρωση της καλωδίωσης μετάδοσης .................. 41

6.8.8 Δρομολόγηση και τοποθέτηση της παροχής

ρεύματος ...................................................................... 41

6.8.9 Σύνδεση της παροχής ρεύματος.................................. 42

7 Ρύθμιση παραμέτρων 42

7.1 Επισκόπηση: Διαμόρφωση ........................................................ 42

7.2 Πραγματοποίηση ρυθμίσεων στον χώρο εγκατάστασης............ 42

7.2.1 Σχετικά με την πραγματοποίηση ρυθμίσεων στον

χώρο εγκατάστασης..................................................... 42

7.2.2 Στοιχεία ρυθμίσεων στον χώρο εγκατάστασης ............ 43

7.2.3 Πρόσβαση στα στοιχεία ρυθμίσεων στον χώρο

εγκατάστασης............................................................... 43

7.2.4 Πρόσβαση στη λειτουργία 1 ή 2................................... 44

7.2.5 Χρήση της λειτουργίας 1 .............................................. 44

7.2.6 Χρήση της λειτουργίας 2 .............................................. 44

7.2.7 Λειτουργία 1: Παρακολούθηση ρυθμίσεων .................. 45

7.2.8 Λειτουργία 2: Ρυθμίσεις στον χώρο εγκατάστασης...... 46

7.2.9 Σύνδεση του διαμορφωτή Η/Υ στην εξωτερική

μονάδα ......................................................................... 50

7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία ....................... 50

7.3.1 Διαθέσιμες κύριες μέθοδοι λειτουργίας ........................ 50

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 3

Περιεχόμενα

7.3.2 Διαθέσιμες ρυθμίσεις άνεσης...................................... 50

7.3.3 Παράδειγμα: Αυτόματη λειτουργία κατά την ψύξη ...... 51

7.3.4 Παράδειγμα: Αυτόματη λειτουργία κατά τη θέρμανση. 52

7.4 Χρήση της λειτουργίας ανίχνευσης διαρροής ............................ 52

7.4.1 Σχετικά με την αυτόματη ανίχνευση διαρροής ............ 52

7.4.2 Χειροκίνητη εκτέλεση ανίχνευσης διαρροής................ 53

8 Έλεγχοι πριν από την αρχική λειτουργία 53

8.1 Επισκόπηση: Έλεγχοι πριν από την αρχική λειτουργία ............ 53

8.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία. 54

8.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας .............................. 54

8.4 Σχετικά με τη δοκιμαστική λειτουργία ........................................ 55

8.5 Εκτέλεση μιας δοκιμαστικής λειτουργίας ................................... 55

8.6 Διόρθωση μετά τη μη φυσιολογική ολοκλήρωση της

δοκιμαστικής λειτουργίας........................................................... 56

8.7 Λειτουργία της μονάδας............................................................. 56

9 Συντήρηση και σέρβις 56

9.1 Επισκόπηση: Συντήρηση και επισκευή ..................................... 56

9.2 Προφυλάξεις ασφαλείας κατά τη συντήρηση............................. 56

9.2.1 Για την αποφυγή ηλεκτρικών κινδύνων....................... 56

9.3 Σχετικά με τη λειτουργία συντήρησης........................................ 57

9.3.1 Χρήση της λειτουργίας εκκένωσης.............................. 57

9.3.2 Ανάκτηση ψυκτικού..................................................... 57

10 Αντιμετώπιση προβλημάτων 57

10.1 Επισκόπηση: Αντιμετώπιση προβλημάτων............................... 57

10.2 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων .......... 57

10.3 Κωδικοί σφαλμάτων: Επισκόπηση ............................................ 58

11 Απόρριψη 62

12 Τεχνικά χαρακτηριστικά 63

12.1 Επισκόπηση: Τεχνικά χαρακτηριστικά ...................................... 63

12.2 Χώρος συντήρησης: Εξωτερική μονάδα ................................... 63

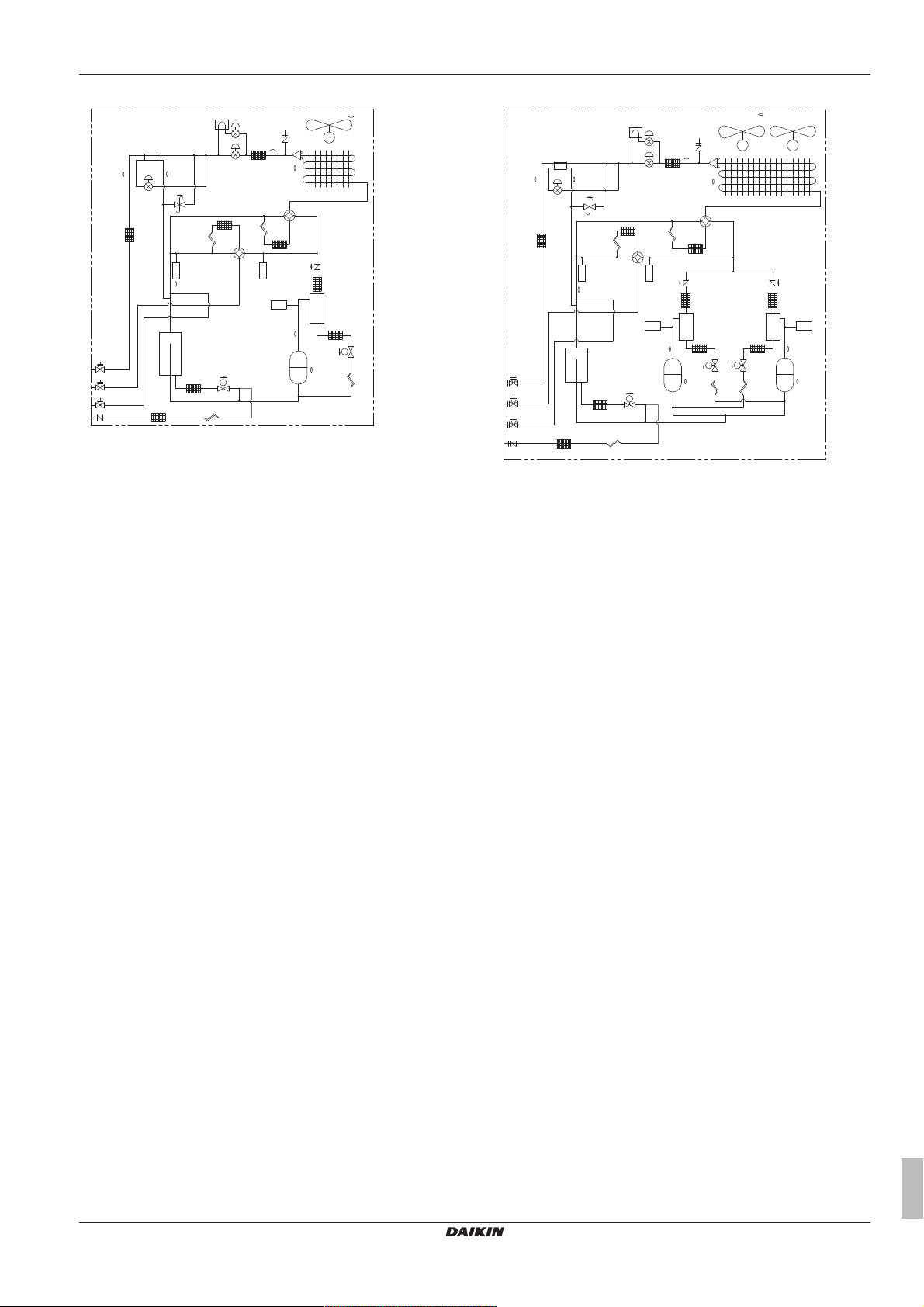

12.3 Διάγραμμα σωληνώσεων: Εξωτερική μονάδα........................... 64

12.4 Διάγραμμα καλωδίωσης: Εξωτερική μονάδα ............................ 67

Για το χρήστη 69

13 Σχετικά με το σύστημα 69

13.1 Διάταξη συστήματος .................................................................. 69

14 Περιβάλλον χρήστη 69

15 Πριν από τη λειτουργία 70

16 Λειτουργία 70

16.1 Εύρος λειτουργίας ..................................................................... 70

16.2 Λειτουργία του συστήματος ....................................................... 70

16.2.1 Σχετικά με τη λειτουργία του συστήματος ................... 70

16.2.2 Σχετικά με τις λειτουργίες ψύξης, θέρμανσης, μόνο

ανεμιστήρα, και την αυτόματη λειτουργία.................... 70

16.2.3 Σχετικά με τη λειτουργία θέρμανσης ........................... 70

16.2.4 Λειτουργία του συστήματος (ΧΩΡΙΣ διακόπτη

τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης) ............. 71

16.2.5 Λειτουργία του συστήματος (ΜΕ διακόπτη

τηλεχειρισμού εναλλαγής ψύξης/θέρμανσης) ............. 71

16.3 Χρήση του προγράμματος αφύγρανσης ................................... 72

16.3.1 Σχετικά με το πρόγραμμα αφύγρανσης ...................... 72

16.3.2 Χρήση του προγράμματος αφύγρανσης (ΧΩΡΙΣ

διακόπτη τηλεχειρισμού εναλλαγής ψύξης/

θέρμανσης) ................................................................. 72

16.3.3 Χρήση του προγράμματος αφύγρανσης (ΜΕ

διακόπτη τηλεχειρισμού εναλλαγής ψύξης/

θέρμανσης) ................................................................. 72

16.4 Ρύθμιση της κατεύθυνσης ροής του αέρα ................................. 72

16.4.1 Σχετικά με το πτερύγιο ροής αέρα .............................. 72

16.5 Ρύθμιση του κεντρικού περιβάλλοντος χρήστη ......................... 73

16.5.1 Σχετικά με τη ρύθμιση του κεντρικού περιβάλλοντος

χρήστη ........................................................................ 73

16.5.2 Προσδιορισμός του κεντρικού περιβάλλοντος χρήστη

(VRV DX και Hydrobox) ............................................... 73

16.5.3 Προσδιορισμός του κεντρικού περιβάλλοντος χρήστη

(VRV DX και RA DX).................................................... 73

16.6 Σχετικά με τα συστήματα ελέγχου .............................................. 73

17 Εξοικονόμηση ενέργειας και βέλτιστη

λειτουργία 74

17.1 Διαθέσιμες κύριες μέθοδοι λειτουργίας....................................... 74

17.2 Διαθέσιμες ρυθμίσεις άνεσης ..................................................... 74

18 Συντήρηση και επισκευή 75

18.1 Συντήρηση μετά από μεγάλη περίοδο διακοπής λειτουργίας ..... 75

18.2 Συντήρηση πριν από μεγάλη περίοδο διακοπής λειτουργίας ..... 75

18.3 Σχετικά με το ψυκτικό μέσο ........................................................ 75

18.4 Τεχνική υποστήριξη μετά την πώληση και εγγύηση ................... 75

18.4.1 Περίοδος εγγύησης ...................................................... 75

18.4.2 Συνιστώμενη συντήρηση και έλεγχος........................... 76

18.4.3 Συνιστώμενες περίοδοι συντήρησης και ελέγχου ........ 76

18.4.4 Μειωμένες περίοδοι συντήρησης και ελέγχου ............. 76

19 Αντιμετώπιση προβλημάτων 77

19.1 Κωδικοί σφαλμάτων: Επισκόπηση ............................................. 77

19.2 Συμπτώματα που ΔΕΝ αποτελούν συστημικές βλάβες.............. 78

19.2.1 Σύμπτωμα: Το σύστημα δεν λειτουργεί ....................... 78

19.2.2 Σύμπτωμα: Δεν μπορεί να γίνει εναλλαγή ψύξης/

θέρμανσης ................................................................... 79

19.2.3 Σύμπτωμα: Είναι δυνατή η λειτουργία του ανεμιστήρα, αλλά η ψύξη και η θέρμανση δεν

λειτουργούν.................................................................. 79

19.2.4 Σύμπτωμα: Η ταχύτητα του ανεμιστήρα δεν

αντιστοιχεί στη ρύθμιση ............................................... 79

19.2.5 Σύμπτωμα: Η κατεύθυνση του ανεμιστήρα δεν

ανταποκρίνεται στη ρύθμιση ........................................ 79

19.2.6 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα

(εσωτερική μονάδα) ..................................................... 79

19.2.7 Σύμπτωμα: Λευκή πάχνη βγαίνει από μια μονάδα

(εσωτερική μονάδα, εξωτερική μονάδα)....................... 79

19.2.8 Σύμπτωμα: Στην οθόνη του περιβάλλοντος χρήστη εμφανίζεται η ένδειξη "U4" ή "U5" και η μονάδα σταματάει, αλλά μετά από μερικά λεπτά

επανεκκινείται............................................................... 79

19.2.9 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εσωτερική μονάδα) ..................................................... 79

19.2.10 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εσωτερική μονάδα, εξωτερική μονάδα)....................... 79

19.2.11 Σύμπτωμα: Θόρυβος των συσκευών κλιματισμού

(εξωτερική μονάδα)...................................................... 79

19.2.12 Σύμπτωμα: Σκόνη βγαίνει από τη μονάδα ................... 79

19.2.13 Σύμπτωμα: Οι μονάδες ίσως αναδύουν οσμές ............ 80

19.2.14 Σύμπτωμα: Ο ανεμιστήρας της εξωτερικής μονάδας

δεν γυρίζει .................................................................... 80

19.2.15 Σύμπτωμα: Στην οθόνη εμφανίζεται η ένδειξη "88" ..... 80

19.2.16 Σύμπτωμα: Ο συμπιεστής στην εξωτερική μονάδα δεν σταματάει μετά από μια σύντομη λειτουργία

θέρμανσης ................................................................... 80

19.2.17 Σύμπτωμα: Το εσωτερικό μιας εξωτερικής μονάδας είναι ζεστό ακόμη κι όταν η μονάδα έχει σταματήσει ... 80

19.2.18 Σύμπτωμα: Μπορεί να αισθανθείτε ζεστό αέρα ενώ η

εσωτερική μονάδα είναι εκτός λειτουργίας ................... 80

20 Αλλαγή θέσης 80

21 Απόρριψη 80

22 Τεχνικά χαρακτηριστικά 80

22.1 Απαιτήσεις στοιχείων για οικολογικό σχεδιασμό ........................ 80

23 Γλωσσάρι 80

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 4

1 Γενικές προφυλάξεις ασφαλείας

1 Γενικές προφυλάξεις

ασφαλείας

1.1 Πληροφορίες για τα έγγραφα τεκμηρίωσης

▪ Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα

Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

▪ Οι προφυλάξεις που περιγράφονται στο παρόν έγγραφο

καλύπτουν πολύ σημαντικά θέματα και θα πρέπει να τις τηρείτε προσεκτικά.

▪ Η εγκατάσταση του συστήματος και όλες οι ενέργειες που

περιγράφονται στο εγχειρίδιο εγκατάστασης και τον οδηγό εγκατάστασης πρέπει ΠΡΕΠΕΙ να εκτελούνται από εξουσιοδοτημένο τεχνικό εγκατάστασης.

1.1.1 Σημασία των προειδοποιητικών ενδείξεων και των συμβόλων

ΚΙΝΔΥΝΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ηλεκτροπληξία.

1.2 Για το χρήστη

▪ Αν ΔΕΝ είστε σίγουροι για τον τρόπο λειτουργίας της μονάδας,

επικοινωνήστε με τον τεχνικό εγκατάστασης.

▪ Η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά 8 ετών και άνω,

και άτομα με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή από άτομα χωρίς εμπειρία και γνώσεις, εάν τη χειρίζονται υπό επίβλεψη ή τους έχουν δοθεί οδηγίες σχετικές με την ασφαλή χρήση της συσκευής και κατανοούν τους ενδεχόμενους κινδύνους. ΜΗΝ αφήνετε παιδιά να παίζουν με την συσκευή. Ο καθαρισμός και η συντήρηση από τον χρήστη ΔΕΝ πρέπει να γίνονται από παιδιά χωρίς επιτήρηση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την αποτροπή ηλεκτροπληξίας ή πυρκαγιάς:

▪ ΜΗΝ βρέχετε τη μονάδα.

▪ ΜΗΝ χειρίζεστε τη μονάδα με βρεγμένα χέρια.

▪ ΜΗΝ τοποθετείτε αντικείμενα που περιέχουν νερό

επάνω στη μονάδα.

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη

μονάδα.

▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε

πάνω στη μονάδα.

▪ Οι μονάδες φέρουν το εξής σύμβολο:

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έγκαυμα εξαιτίας υπερβολικά υψηλών ή χαμηλών θερμοκρασιών.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί έκρηξη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί θάνατος ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: ΕΥΦΛΕΚΤΟ ΥΛΙΚΟ

ΠΡΟΣΟΧΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί ελαφρύς ή αρκετά σοβαρός τραυματισμός.

ΕΙΔΟΠΟΙΗΣΗ

Υποδεικνύει μια κατάσταση στην οποία θα μπορούσε να προκληθεί βλάβη στον εξοπλισμό ή υλική ζημιά.

ΠΛΗΡΟΦΟΡΙΕΣ

Υποδεικνύει χρήσιμες συμβουλές ή πρόσθετες πληροφορίες.

Σύμβολο Επεξήγηση

Πριν την εγκατάσταση, διαβάστε το εγχειρίδιο εγκατάστασης και λειτουργίας, και το φύλλο οδηγιών καλωδίωσης.

Πριν εκτελέσετε εργασίες συντήρησης και επισκευής, διαβάστε το εγχειρίδιο συντήρησης.

Για περισσότερες πληροφορίες, συμβουλευτείτε τον οδηγό για τον τεχνικό εγκατάστασης και τον συνοπτικό οδηγό του χρήστη.

Αυτό σημαίνει ότι οι ηλεκτρικές και ηλεκτρονικές συσκευές ΔΕΝ πρέπει να αναμειγνύονται με οικιακά απορρίμματα που δεν έχουν υποβάλλονται σε διαλογή. ΜΗΝ προσπαθήσετε να αποσυναρμολογήσετε μόνοι σας το σύστημα: η αποσυναρμολόγηση του συστήματος, ο χειρισμός του ψυκτικού, του λαδιού και των άλλων τμημάτων πρέπει να πραγματοποιείται από εξουσιοδοτημένο εγκαταστάτη και σύμφωνα με την ισχύουσα νομοθεσία. Οι μονάδες πρέπει να υφίστανται ειδική επεξεργασία σε κατάλληλες εγκαταστάσεις για την επαναχρησιμοποίηση, την ανακύκλωση και την αποκατάστασή τους. Φροντίζοντας για τη σωστή απόρριψη του προϊόντος, θα συμβάλλετε στην αποφυγή των πιθανών αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία. Για περισσότερες πληροφορίες, επικοινωνήστε με τον εγκαταστάτη σας ή την αρμόδια τοπική αρχή.

▪ Οι μπαταρίες φέρουν το εξής σύμβολο:

Αυτό σημαίνει ότι η μπαταρία ΔΕΝ πρέπει να αναμειγνύεται με οικιακά απορρίμματα που δεν υποβάλλονται σε διαλογή. Αν κάτω από αυτό το σύμβολο αναγράφεται ένα χημικό σύμβολο, αυτό σημαίνει ότι η μπαταρία περιέχει συγκέντρωση κάποιου βαρέως μετάλλου παραπάνω από μια συγκεκριμένη τιμή. Πιθανά χημικά σύμβολα είναι: Pb: μόλυβδος (>0,004%). Οι χρησιμοποιημένες μπαταρίες πρέπει να υφίστανται ειδική επεξεργασία σε κατάλληλες εγκαταστάσεις για την επαναχρησιμοποίησή τους. Διασφαλίζοντας τη σωστή απόρριψη των χρησιμοποιημένων μπαταριών, θα συμβάλετε στην αποτροπή ενδεχόμενων αρνητικών συνεπειών για το περιβάλλον και την ανθρώπινη υγεία.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 5

1 Γενικές προφυλάξεις ασφαλείας

1.3 Για τον εγκαταστάτη

1.3.1 Γενικά

Αν ΔΕΝ είστε σίγουροι για τον τρόπο εγκατάστασης ή χειρισμού της μονάδας, επικοινωνήστε με οικείο αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

Η εσφαλμένη εγκατάσταση ή προσάρτηση εξοπλισμού ή παρελκόμενων ενδέχεται να οδηγήσει σε ηλεκτροπληξία, βραχυκύκλωμα, διαρροές, πυρκαγιά ή σε άλλες βλάβες στον εξοπλισμό. Χρησιμοποιείτε μόνο εξαρτήματα, προαιρετικό εξοπλισμό και ανταλλακτικά που κατασκευάζονται ή έχουν εγκριθεί από την Daikin.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η εγκατάσταση, οι δοκιμές και τα χρησιμοποιούμενα υλικά συμμορφώνονται με την ισχύουσα νομοθεσία (στο πάνω μέρος των οδηγιών που περιγράφονται στα έγγραφα τεκμηρίωσης της Daikin).

ΠΡΟΣΟΧΗ

Φοράτε επαρκή ατομικό προστατευτικό εξοπλισμό (προστατευτικά γάντια, γυαλιά ασφαλείας,…) κατά την εκτέλεση εργασιών εγκατάστασης, συντήρησης και σέρβις του συστήματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σκίστε και πετάξτε τα πλαστικά περιτυλίγματα της συσκευασίας, ώστε να μην μπορεί κανείς, και ειδικά τα παιδιά, να παίξει με αυτά. Πιθανός κίνδυνος: ασφυξία.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

▪ ΜΗΝ αγγίζετε τις σωληνώσεις ψυκτικού, τις

σωληνώσεις νερού ή τα εσωτερικά τμήματα κατά τη διάρκεια και αμέσως μετά τη λειτουργία. Μπορεί να είναι υπερβολικά ζεστά ή υπερβολικά κρύα. Περιμένετε μέχρι να επανέλθουν σε κανονική θερμοκρασία. Εάν πρέπει να τα αγγίξετε, φορέστε προστατευτικά γάντια.

▪ ΜΗΝ αγγίζετε το ψυκτικό υγρό που έχει διαρρεύσει.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα ώστε να αποτρέψετε τη χρήση της μονάδας ως φωλιάς από μικρά ζώα. Εάν μικρά ζώα έλθουν σε επαφή με ηλεκτροφόρα τμήματα ενδέχεται να προκληθεί δυσλειτουργία, καπνός ή πυρκαγιά.

ΠΡΟΣΟΧΗ

ΜΗΝ αγγίζετε την είσοδο αέρα ή τα αλουμινένια πτερύγια της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

▪ ΜΗΝ τοποθετείτε αντικείμενα ή εξοπλισμό επάνω στη

μονάδα.

▪ ΜΗΝ κάθεστε, μην σκαρφαλώνετε και μην στέκεστε

πάνω στη μονάδα.

ΕΙΔΟΠΟΙΗΣΗ

Οι εργασίες που πρέπει να γίνουν στην εξωτερική μονάδα είναι καλό να εκτελούνται σε χώρο χωρίς υγρασία, για να μην υπάρξει εισροή νερού.

Σύμφωνα με την εφαρμοστέα νομοθεσία, ενδέχεται να είναι απαραίτητη η παροχή ενός τεχνικού ημερολογίου μαζί με το προϊόν, το οποίο θα περιέχει τουλάχιστον τα εξής: πληροφορίες σχετικά με τη συντήρηση, τις εργασίες επισκευής, τα αποτελέσματα των δοκιμών, τις χρονικές περιόδους αδράνειας,…

Επίσης, σε προσβάσιμο σημείο του προϊόντος ΠΡΕΠΕΙ να παρέχονται οι εξής, τουλάχιστον, πληροφορίες:

▪ Οδηγίες για τη διακοπή της λειτουργίας του συστήματος σε

περίπτωση έκτακτης ανάγκης

▪ Το όνομα και η διεύθυνση του πυροσβεστικού και του

αστυνομικού τμήματος καθώς και του νοσοκομείου

▪ Το όνομα, η διεύθυνση και οι τηλεφωνικοί αριθμοί κατά τις

πρωινές και τις νυχτερινές ώρες του προσωπικού σέρβις

Στην Ευρώπη, το πρότυπο EN378 παρέχει τις απαραίτητες οδηγίες για αυτό το τεχνικό ημερολόγιο.

1.3.2 Τοποθεσία εγκατάστασης

▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των

εργασιών σέρβις και την κυκλοφορία του αέρα.

▪ Βεβαιωθείτε ότι η τοποθεσία της εγκατάστασης αντέχει το βάρος

και τις δονήσεις της εγκατάστασης.

▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα

ανοίγματα αερισμού.

▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.

▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν

ηλεκτρομαγνητικά κύματα. Τα ηλεκτρομαγνητικά κύματα ενδέχεται να επηρεάσουν το σύστημα ελέγχου και να προκαλέσουν δυσλειτουργία του εξοπλισμού.

▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής

εύφλεκτων αερίων (παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα:

θειώδες οξύ σε μορφή αερίου). Η διάβρωση των χαλκοσωλήνων ή των συγκολλημένων εξαρτημάτων ενδέχεται να προκαλέσει διαρροή ψυκτικού.

1.3.3 Ψυκτικό

Εάν εφαρμόζεται. Για περισσότερες πληροφορίες, δείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς του τεχνικού εγκατάστασης της εφαρμογής σας.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις ψυκτικού συμμορφώνονται με την ισχύουσα νομοθεσία. Στην Ευρώπη ισχύει το πρότυπο EN378.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ υποβάλλονται σε ένταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τις δοκιμές, να μην εφαρμόζετε ΠΟΤΕ πίεση υψηλότερη από τη μέγιστη επιτρεπόμενη πίεση (όπως υποδεικνύεται στην πινακίδα ονομασίας της μονάδας) στο προϊόν.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκή μέτρα προφύλαξης για το ενδεχόμενο διαρροής ψυκτικού. Σε περίπτωση διαρροής ψυκτικού αερίου, αερίστε πλήρως το χώρο. Πιθανοί κίνδυνοι:

▪ Η υπερβολική συγκέντρωση ψυκτικού σε ένα κλειστό

χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά,

ενδέχεται να παραχθούν τοξικά αέρια.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 6

1 Γενικές προφυλάξεις ασφαλείας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΚΡΗΞΗΣ

Εκκένωση – Διαρροή ψυκτικού. Εάν θέλετε να

εκκενώσετε το σύστημα και υπάρχει διαρροή στο κύκλωμα ψυκτικού:

▪ ΜΗΝ χρησιμοποιήσετε την αυτόματη λειτουργία

εκκένωσης, με την οποία μπορείτε να συλλέξετε όλο το ψυκτικό από το σύστημα στην εξωτερική μονάδα. Πιθανή συνέπεια: Αυτανάφλεξη και έκρηξη του συμπιεστή λόγω εισροής αέρα στον συμπιεστή εν ώρα λειτουργίας.

▪ Χρησιμοποιήστε ξεχωριστό σύστημα ανάκτησης ώστε

να μην χρειάζεται να λειτουργεί ο συμπιεστής της μονάδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Να ανακτάτε ΠΑΝΤΑ το ψυκτικό. ΜΗΝ τα απορρίπτετε απευθείας στο περιβάλλον. Χρησιμοποιήστε μια αντλία κενού για την εκκένωση της εγκατάστασης.

ΕΙΔΟΠΟΙΗΣΗ

Μετά από τη σύνδεση όλων των σωληνώσεων, βεβαιωθείτε ότι δεν υπάρχει καμιά διαρροή αερίου. Χρησιμοποιήστε άζωτο για την ανίχνευση τυχόν διαρροής αέριου.

ΕΙΔΟΠΟΙΗΣΗ

▪ Για την αποφυγή βλάβης στο συμπιεστή, ΜΗΝ

πληρώνετε με περισσότερο ψυκτικό από την καθορισμένη ποσότητα.

▪ Όταν πρόκειται να ανοιχτεί το σύστημα ψυκτικού, ο

χειρισμός του ψυκτικού ΠΡΕΠΕΙ να γίνεται σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι δεν υπάρχει οξυγόνο στο σύστημα. Η πλήρωση του ψυκτικού είναι δυνατή μετά από την εκτέλεση της δοκιμής διαρροής και του στεγνώματος με πλήρη εκκένωση.

▪ Σε περίπτωση που απαιτείται επαναπλήρωση, ανατρέξτε στην

πινακίδα ονομασίας της μονάδας. Σε αυτήν αναγράφεται ο τύπος και η απαιτούμενη ποσότητα ψυκτικού.

▪ Αυτή η μονάδα έχει πληρωθεί με ψυκτικό από το εργοστάσιο και

ανάλογα με το μέγεθος και το μήκος των σωλήνων ορισμένα συστήματα χρειάζονται πρόσθετη πλήρωση ψυκτικού.

▪ Χρησιμοποιείτε μόνο τα ειδικά εργαλεία για τον τύπο ψυκτικού

που χρησιμοποιείται στο σύστημα, προκείμενου να διασφαλίσετε την απαιτούμενη αντίσταση πίεσης και να αποτρέψετε την εισχώρηση ξένων υλικών στο σύστημα.

▪ Πληρώστε το ψυκτικό υγρό σύμφωνα με τις ακόλουθες οδηγίες:

▪ Πληρώστε με το ψυκτικό σε υγρή μορφή. Η προσθήκη ψυκτικού

σε αέρια μορφή ενδέχεται να διακόψει την κανονική λειτουργία.

ΠΡΟΣΟΧΗ

Όταν ολοκληρώσετε ή διακόψετε προσωρινά τη διαδικασία πλήρωσης ψυκτικού, κλείστε αμέσως τη βαλβίδα του δοχείου ψυκτικού υγρού. Εάν η βαλβίδα ΔΕΝ κλείσει αμέσως, η παραμένουσα πίεση μπορεί να οδηγήσει σε πλήρωση επιπρόσθετης ποσότητας ψυκτικού. Πιθανή

συνέπεια: Εσφαλμένη ποσότητα ψυκτικού.

1.3.4 Διάλυμα άλμης

Αν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η επιλογή του διαλύματος άλμης ΠΡΕΠΕΙ να γίνει σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Λάβετε επαρκείς προφυλάξεις σε περίπτωση διαρροής διαλύματος άλμης. Σε περίπτωση διαρροής διαλύματος άλμης, αερίστε το χώρο αμέσως και επικοινωνήστε με τον τοπικό προμηθευτή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η θερμοκρασία περιβάλλοντος στο εσωτερικό της μονάδας μπορεί να αυξηθεί πολύ περισσότερο απ' ό, τι στο χώρο, π.χ. 70°C. Σε περίπτωση διαρροής διαλύματος άλμης, τα τμήματα που έχουν υπερθερμανθεί στο εσωτερικό της μονάδας μπορεί να ενέχουν κινδύνους.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η χρήση και η εγκατάσταση της εφαρμογής ΠΡΕΠΕΙ να συμμορφώνονται με τις προφυλάξεις για την ασφάλεια και την προστασία του περιβάλλοντος που καθορίζονται στην ισχύουσα νομοθεσία.

1.3.5 Νερό

Εάν προβλέπεται. Συμβουλευτείτε το εγχειρίδιο εγκατάστασης ή τον οδηγό αναφοράς εγκαταστάτη της εφαρμογής σας για περισσότερες πληροφορίες.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ποιότητα του νερού συμμορφώνεται με την Οδηγία 98/83/ΕΚ της ΕΕ.

Εάν Τότε

Υπάρχει σιφόνι

(δηλ. ο κύλινδρος φέρει την ένδειξη “Συνδεδεμένο σιφόνι πλήρωσης υγρού”)

ΔΕΝ υπάρχει σιφόνι Πληρώστε ψυκτικό με τον

▪ Ανοίξτε τους κυλίνδρους ψυκτικού αργά.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Πληρώστε ψυκτικό με τον κύλινδρο σε όρθια θέση.

κύλινδρο γυρισμένο ανάποδα.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 7

1 Γενικές προφυλάξεις ασφαλείας

1.3.6 Ηλεκτρικές συνδέσεις

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

▪ ΑΠΕΝΕΡΓΟΠΟΙΗΣΤΕ κάθε παροχή ρεύματος

προτούαφαιρέσετε το κάλυμμα του ηλεκτρικού πίνακα, συνδέσετε τα ηλεκτρικά καλώδια ή αγγίξετε ηλεκτρικά μέρη.

▪ Αποσυνδέστε την τροφοδοσία για περισσότερο από

1 λεπτό και μετρήστε την τάση στους ακροδέκτες των πυκνωτών του κύριου κυκλώματος ή των ηλεκτρικών εξαρτημάτων πριν από το σέρβις. Η τάση ΠΡΕΠΕΙ να είναι μικρότερη από 50 V DC προκειμένου να μπορέσετε να αγγίξετε τα ηλεκτρικά εξαρτήματα. Για τη θέση των ακροδεκτών, συμβουλευτείτε το διάγραμμα καλωδίωσης.

▪ ΜΗΝ αγγίζετε τα ηλεκτρικά εξαρτήματα με βρεγμένα

χέρια.

▪ ΜΗΝ αφήνετε ποτέ τη μονάδα χωρίς επίβλεψη όταν

έχει αφαιρεθεί το κάλυμμα συντήρησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ΔΕΝ έχει εγκατασταθεί από το εργοστάσιο, θα πρέπει στην σταθερή καλωδίωση να εγκατασταθεί κεντρικός διακόπτης ή άλλο μέσο αποσύνδεσης, με πλήρη διαχωρισμό επαφών σε όλους τους πόλους, σε συνθήκες υπέρτασης κατηγορίαςIII.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό.

▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο

εγκατάστασης συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να

πραγματοποιείται σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.

▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και

φροντίστε να ΜΗΝ έρχονται σε επαφή με τις σωληνώσεις και αιχμηρές ακμές. Βεβαιωθείτε ότι δεν ασκείται εξωτερική πίεση στις συνδέσεις των ακροδεκτών.

▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη

μονάδα σε σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος.

ΠΟΤΕ μην χρησιμοποιείτε παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε

αντίθετη περίπτωση, ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη

γη, βεβαιωθείτε ότι είναι συμβατός με τον inverter (ανθεκτικός σε ηλεκτρικό θόρυβο υψηλής συχνότητας), ώστε να αποφύγετε την ακούσια ενεργοποίηση του διακόπτη διαρροής προς τη γη.

ΠΡΟΣΟΧΗ

Κατά τη σύνδεση της παροχής ρεύματος, πριν εγκαταστήσετε τους αγωγούς μεταφοράς ρεύματος, θα πρέπει πρώτα να έχει γίνει η γείωση. Κατά την αποσύνδεση της παροχής ρεύματος, πρώτα θα πρέπει να αφαιρείτε τους αγωγούς μεταφοράς ρεύματος, και στη συνέχεια τη γείωση. Το μήκος των αγωγών μεταξύ του σημείου εκτόνωσης πίεσης της παροχής ρεύματος και του ίδιου του μπλοκ ακροδεκτών θα πρέπει να είναι τέτοιο ώστε σε περίπτωση που η παροχή ρεύματος απελευθερωθεί από το σημείο εκτόνωσης πίεσης, πρώτα να τεντωθούν οι αγωγοί μεταφοράς ρεύματος και μετά το καλώδιο γείωσης.

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά την τοποθέτηση της ηλεκτρικής καλωδίωσης:

▪ ΜΗΝ συνδέετε καλώδια με διαφορετικό πάχος στο

μπλοκ ακροδεκτών τροφοδοσίας (τυχόν χαλαρή σύνδεση στα ηλεκτρικά καλώδια μπορεί να προκαλέσει ασυνήθιστη θερμότητα).

▪ Κατά τη σύνδεση καλωδίων με το ίδιο πάχος, τηρήστε

τη διαδικασία που υποδεικνύεται στην παραπάνω εικόνα.

▪ Χρησιμοποιήστε το κατάλληλο καλώδιο ρεύματος για

την καλωδίωση και συνδέστε το σταθερά και, στη συνέχεια, φροντίστε να αποφύγετε την άσκηση εξωτερικής πίεσης στο μπλοκ ακροδεκτών.

▪ Χρησιμοποιήστε το κατάλληλο κατσαβίδι για τη

σύσφιγξη των βιδών των ακροδεκτών. Εάν χρησιμοποιήσετε ένα κατσαβίδι με μικρή κεφαλή, θα προκληθεί φθορά στο κεφάλι της βίδας και δεν θα είναι δυνατή η σωστή σύσφιγξη.

▪ Εάν σφίξετε πάρα πολύ τις βίδες ακροδεκτών,

ενδέχεται να τις καταστρέψετε.

Για την αποφυγή παρεμβολών, εγκαταστήστε τα καλώδια ρεύματος σε απόσταση τουλάχιστον 1 μέτρου από τηλεοράσεις ή ραδιόφωνα. Ανάλογα με τα ραδιοκύματα, η απόσταση του 1μέτρου ενδέχεται να μην επαρκεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες,

βεβαιωθείτε ότι κάθε ηλεκτρικό εξάρτημα και ακροδέκτης μέσα στο κουτί των ηλεκτρικών εξαρτημάτων έχει συνδεθεί σταθερά.

▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν

από την ενεργοποίηση της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Ισχύει μόνο αν το τροφοδοτούμενο ρεύμα είναι τριφασικό και ο συμπιεστής διαθέτει μέθοδο εκκίνησης με ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ.

Εάν υπάρχει πιθανότητα αντίστροφης φάσης μετά από μια στιγμιαία διακοπή ρεύματος και η παροχή ρεύματος διακόπτεται και επανέρχεται κατά τη διάρκεια λειτουργίας του προϊόντος, συνδέστε ένα κύκλωμα προστασίας αντίστροφης φάσης στην εγκατάσταση. Η λειτουργία του προϊόντος σε αντίστροφη φάση μπορεί να προκαλέσει καταστροφή του συμπιεστή και άλλων εξαρτημάτων.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 8

2 Πληροφορίες για τα έγγραφα τεκμηρίωσης

2 Πληροφορίες για τα έγγραφα

τεκμηρίωσης

2.1 Πληροφορίες για το παρόν έγγραφο

Στοχευόμενο κοινό

Εξουσιοδοτημένοι τεχνικοί εγκατάστασης + τελικοί χρήστες

ΠΛΗΡΟΦΟΡΙΕΣ

Αυτή η συσκευή προορίζεται για χρήση από εξειδικευμένους ή εκπαιδευμένους χρήστες σε καταστήματα, ελαφρά βιομηχανία και φάρμες, ή για εμπορική χρήση από απλούς χρήστες.

Πακέτο εγγράφων τεκμηρίωσης

Το παρόν έγγραφο αποτελεί μέρος του πακέτου εγγράφων τεκμηρίωσης. Το πλήρες πακέτο περιλαμβάνει τα εξής:

▪ Γενικές προειδοποιήσεις ασφαλείας:

▪ Οδηγίες ασφαλείας που πρέπει να διαβάσετε πριν από την

εγκατάσταση

▪ Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

▪ Εγχειρίδιο εγκατάστασης εξωτερικής μονάδας και χρήσης:

▪ Οδηγίες εγκατάστασης και χρήσης

▪ Μορφή: Χαρτί (στο κουτί της εξωτερικής μονάδας)

▪ Οδηγός εγκατάστασης και αναφοράς χρήστη:

▪ Προετοιμασία για την εγκατάσταση, δεδομένα αναφοράς,…

▪ Λεπτομερείς οδηγίες βήμα-βήμα και πληροφορίες υποβάθρου

για βασική χρήση και χρήση για προχωρημένους

▪ Μορφή: Ψηφιακά αρχεία σε http://www.daikineurope.com/

support-and-manuals/product-information/

Οι πιο πρόσφατες αναθεωρήσεις των παρεχόμενων εγγράφων τεκμηρίωσης ενδέχεται να είναι διαθέσιμες στον δικτυακό τόπο της Daikin της περιοχής σας ή να μπορείτε να τις προμηθευτείτε από τον αντιπρόσωπο της περιοχής σας.

Τα πρωτότυπα έγγραφα τεκμηρίωσης έχουν συνταχθεί στα Αγγλικά. Όλες οι υπόλοιπες γλώσσες αποτελούν μεταφράσεις.

Τεχνικά μηχανικά δεδομένα

▪ Υποσύνολο των τελευταίων τεχνικών δεδομένων υπάρχει στην

περιφερειακή ιστοσελίδα Daikin (δημόσια προσβάσιμη).

▪ Όλο το σετ των τελευταίων τεχνικών δεδομένων υπάρχει στην

Daikin extranet (χρειάζεται έγκριση).

Για τον εγκαταστάτη

3 Πληροφορίες για τη

συσκευασία

3.1 Επισκόπηση: Πληροφορίες για τη συσκευασία

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε μετά την παράδοση της συσκευασίας με την εξωτερική μονάδα στο χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Αποσυσκευασία και χειρισμός της εξωτερικής μονάδας

▪ Αφαίρεση των εξαρτημάτων από τη μονάδα

▪ Την αφαίρεση του προσαρτήματος μεταφοράς

Να θυμάστε τα εξής:

▪ Κατά την παράδοση, ΠΡΕΠΕΙ να ελέγξετε τη μονάδα για ζημιές.

Τυχόν ζημιά ΠΡΕΠΕΙ να αναφερθεί άμεσα στον αρμόδιο υπάλληλο παραπόνων του μεταφορέα.

▪ Μεταφέρετε τη μονάδα όσο το δυνατόν πλησιέστερα στην τελική

θέση εγκατάστασης, ώστε να αποφευχθούν ζημιές κατά τη μεταφορά.

▪ Κατά τον χειρισμό της μονάδας, πρέπει να λάβετε υπόψη τα εξής:

Εύθραυστη, μεταχειριστείτε τη μονάδα με προσοχή.

Κρατάτε τη μονάδα σε όρθια θέση για να αποφύγετε βλάβη στον συμπιεστή.

▪ Ετοιμάστε εκ των προτέρων τη διαδρομή που θέλετε να

ακολουθήσει η μονάδα, ώστε να φτάσει στο σημείο τοποθέτησης.

▪ Ανυψώστε τη μονάδα, κατά προτίμηση με γερανό και 2 ιμάντες

μήκους τουλάχιστον 8 m, όπως φαίνεται στο παρακάτω σχήμα. Χρησιμοποιείτε πάντα προστατευτικά μέσα για να αποφύγετε τη φθορά των ιμάντων και λαμβάνετε υπόψη τη θέση του κέντρου βάρους της μονάδας.

a Υλικά συσκευασίας b Αρτάνη c Άνοιγμα d Προστατευτικό

ΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε αρτάνη πλάτους ≤20mm κατάλληλη ώστε να αντέξει το βάρος της μονάδας.

▪ Περονοφόρο όχημα μπορεί να χρησιμοποιηθεί μόνο για μεταφορά

και μόνο εφόσον η μονάδα παραμένει επάνω στην παλέτα, όπως φαίνεται παραπάνω.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 9

3 Πληροφορίες για τη συσκευασία

8~12 HP

14~20 HP

14~20 HP8~12 HP

a d

1× 1×

1×

3P328191-1

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION

1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE

2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)

SETTING

2019

3938

1817

3736

1615

3534

23 24

4321

INSTALLATION

MODELNAME

No.

12 13 14

504948474645

6059585756

64636261

2221

333231

44434241

5554535251

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

INSTALLATION

MODELNAME

No.

SITE

3. RECORD OF INSTALLATION DATE

6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.

DAY MONTH YEAR

4. MODEL NAME 5. MANUFACTURING NUMBER

VALUE

REMARK DATE SETTING VALUE REMARK DATE

3P328192-1

3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.

2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION

REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT

BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.

1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT

4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.

(m) x 0.18(m) x 0.37

OUTDOOR UNIT

(m) x 0.26

(m) x 0.12 (m) x 0.059

(m) x 0.022

ADDITIONAL CHARGING AMOUNT

TOTAL LENGTH OF LIQUID PIPE SIZE O22.2 x 0.37

TOTAL LENGTH OF LIQUID PIPE SIZE O19.1 x 0.26

TOTAL LENGTH OF LIQUID PIPE SIZE O15.9 x 0.18

TOTAL LENGTH OF LIQUID PIPE SIZE O12.7 x 0.12

TOTAL LENGTH OF LIQUID PIPE SIZE O9.5 x 0.059

TOTAL LENGTH OF LIQUID PIPE SIZE O6.4 x 0.022

105%< CR < 130%

50%< CR < 105%

50%< CR < 70% 70%< CR < 85% 85%< CR < 105% 105%< CR < 130%

8HP

Total indoor unit capacity connection ratio (CR)

10-12HP

14-16HP

18-20HP

2.0

1.5

1.2

1.5

0.7

1.0

0.5

0.3

0.5

1.0

0.5

Total indoor unit capacity when piping length <30m

Total indoor unit capacity when piping length >30m

1.3

1.1

0.9

RYYQ18-20

RYYQ14-16

RYYQ8~12

ONLY FOR RYYQ8~20 MODELS

DATE AMOUNT

CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.

SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :

WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT

RESULT LEAK CHECK

DATE AMOUNT RESULT LEAK CHECK

1×

f g

1×1×

ID Øa

ID Øb

ID Øa

OD Øb

ID Øb

ID Øa

ID Øb

ID Øa

ID Øb

ID Øa

OD Øb

3.2 Για να αποσυσκευάσετε την εξωτερική μονάδα

Αφαιρέστε το υλικό συσκευασίας από τη μονάδα:

▪ Προσέξτε να μην προκαλέσετε ζημιές στη μονάδα κόβοντας τη

μεμβράνη περιτυλίγματος με το κοπίδι.

▪ Αφαιρέστε τα 4 μπουλόνια που στερεώνουν τη μονάδα στην

παλέτα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

d Αυτοκόλλητο με πληροφορίες εγκατάστασης e Ετικέτα φθοριούχων αερίων θερμοκηπίου

f Πολύγλωσση ετικέτα φθοριούχων αερίων θερμοκηπίου

g Θήκη πρόσθετου σωλήνα

3.4 Πρόσθετοι σωλήνες: Διάμετροι

Πρόσθετοι σωλήνες (mm) HP Øa Øb

Σωλήνας αερίου

▪ Μπροστινή σύνδεση

▪ Κάτω σύνδεση

Σωλήνας υγρού

▪ Μπροστινή σύνδεση

▪ Κάτω σύνδεση

8 25,4 19,1

10 22,2

12 28,6

8 9,5

12 9,5 12,7

14 12,7

18 12,7 15,9

3.3 Για να αφαιρέσετε τα εξαρτήματα από την εξωτερική μονάδα

Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι διαθέσιμα στη μονάδα.

Σωλήνας εξισορρόπησης

▪ Μπροστινή σύνδεση

(α)

8 19,1

12 19,1 22,2

▪ Κάτω σύνδεση

18 25,4 28,6

(α) Μόνο για μοντέλα RYMQ.

3.5 Αφαίρεση του προσαρτήματος μεταφοράς

Μόνο για 14~20 HP

ΕΙΔΟΠΟΙΗΣΗ

Εάν η μονάδα λειτουργεί μαζί με το προσάρτημα μεταφοράς, μπορεί να προκληθεί αφύσικη δόνηση ή θόρυβος.

Το προσάρτημα μεταφοράς που είναι τοποθετημένο γύρω από το σκέλος συμπιεστή για προστασία της μονάδας κατά τη μεταφορά πρέπει να αφαιρεθεί. Ακολουθήστε τα βήματα που απεικονίζονται στην εικόνα και τη διαδικασία που περιγράφεται παρακάτω.

1 Χαλαρώστε ελαφρώς το παξιμάδι στερέωσης (a).

2 Αφαιρέστε το προσάρτημα μεταφοράς (b) όπως απεικονίζεται

στο σχήμα παρακάτω.

3 Σφίξτε ξανά το παξιμάδι στερέωσης (a).

a Γενικές προφυλάξεις ασφαλείας

b Εγχειρίδιο εγκατάστασης και εγχειρίδιο λειτουργίας

c Ετικέτα συμπλήρωσης ψυκτικού υγρού

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 10

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

3 (12.3 N·m)

a b

14~20 HP8~12 HP

Κωδικός Επεξήγηση

18 Κατηγορία απόδοσης

U7 Σειρά μοντέλου

Y1 Ηλεκτρική παροχή

Β Ευρωπαϊκή αγορά

[*] Ένδειξη μικρής αλλαγής μοντέλου

(α) Για την RXYQ, δεν υπάρχει κάποιος περιορισμός στη

χρήση ως πολλαπλή μονάδα.

4.3 Σχετικά με την εξωτερική μονάδα

Το παρόν εγχειρίδιο εγκατάστασης αφορά το σύστημα αντλίας θερμότητας με πλήρη λειτουργία αντιστροφέα VRV IV.

Σειρά μοντέλων:

4 Πληροφορίες για τις μονάδες

και τα προαιρετικά εξαρτήματα

4.1 Επισκόπηση: Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

Αυτό το κεφάλαιο περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Ταυτοποίηση της εξωτερικής μονάδας

▪ Πού τοποθετείται η εξωτερική μονάδα στη διάταξη του

συστήματος

▪ Τις εσωτερικές μονάδες και τα προαιρετικά εξαρτήματα με τα

οποία μπορείτε να συνδυάσετε τις εξωτερικές μονάδες

▪ Ποιες εξωτερικές μονάδες πρέπει να χρησιμοποιηθούν ως

ανεξάρτητες εξωτερικές μονάδες και ποιες εξωτερικές μονάδες μπορούν να συνδυαστούν

4.2 Ετικέτα αναγνώρισης: Εξωτερική μονάδα

Θέση

Μοντέλο Περιγραφή

RYYQ8~20

RYYQ22~54

RXYQ8~20 Μοντέλο μη συνεχούς θέρμανσης, μονό.

RXYQ22~54 Μοντέλο μη συνεχούς θέρμανσης,

Ανάλογα με τον επιλεγμένο τύπο της εξωτερικής μονάδας, κάποιες λειτουργίες ενδέχεται να ισχύουν και κάποιες όχι. Σε μια τέτοια περίπτωση, θα ενημερώνεστε σχετικά σε ολόκληρο το εγχειρίδιο. Για κάποια χαρακτηριστικά ισχύουν αποκλειστικά δικαιώματα χρήσης στο συγκεκριμένο μοντέλο.

Αυτές οι μονάδες προορίζονται για εξωτερική εγκατάσταση και για εφαρμογές αντλίας θερμότητας, συμπεριλαμβανομένων των εφαρμογών αέρα σε αέρα και αέρα σε νερό.

Αυτές οι μονάδες (μεμονωμένα) έχουν ικανότητα θέρμανσης που κυμαίνεται από 25 έως 63kW και ικανότητα ψύξης που κυμαίνεται από 22,4 έως 56 kW. Συνδυαστικά, η ικανότητα θέρμανσης μπορεί να φτάσει έως και τα 168kW και η ικανότητα ψύξης τα 150kW.

Η εξωτερική μονάδα είναι σχεδιασμένη να λειτουργεί με λειτουργία θέρμανσης σε θερμοκρασίες περιβάλλοντος από –20°C WB έως 15,5°CWB και με λειτουργία ψύξης σε θερμοκρασία περιβάλλοντος από –5°CDB έως 43°CDB.

Οι μονάδες της σειράς U δεν μπορούν να συνδυαστούν με μονάδες της σειράς T.

(α)

(α) Τα μοντέλα RYYQ προσφέρουν συνεχή αίσθηση άνεσης

κατά τη λειτουργία της απόψυξης.

Μοντέλο συνεχούς θέρμανσης, μονό.

Μοντέλο συνεχούς θέρμανσης, πολλαπλό (αποτελούμενο από 2 ή 3 μονάδες RYMQ).

πολλαπλό (αποτελούμενο από 2 ή 3 μονάδες RXYQ).

Στοιχεία μοντέλου

Παράδειγμα: R Y Y Q 18 U7 Y1 B [*]

Κωδικός Επεξήγηση

R Εξωτερική αερόψυκτη

Y Y=Αντλία θερμότητας (συνεχούς θέρμανσης)

X=Αντλία θερμότητας (μη συνεχούς θέρμανσης)

Y Y=Μόνο ζεύγος μονάδας

M=Μόνο πολλαπλή μονάδα

Q Ψυκτικό R410A

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

(α)

4.4 Διάταξη συστήματος

ΕΙΔΟΠΟΙΗΣΗ

Ο σχεδιασμός του συστήματος δεν θα πρέπει να πραγματοποιείται σε θερμοκρασίες κάτω των –15°C.

ΠΛΗΡΟΦΟΡΙΕΣ

Δεν επιτρέπονται όλοι οι συνδυασμοί των εσωτερικών μονάδων. Για καθοδήγηση, δείτε την ενότητα

"4.5.2 Πιθανοί συνδυασμοί εσωτερικών μονάδων" στη σελίδα11.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 11

4 Πληροφορίες για τις μονάδες και τα προαιρετικά εξαρτήματα

g g

c c cd

4.5.3 Πιθανοί συνδυασμοί εσωτερικών μονάδων

Πιθανές ανεξάρτητες εξωτερικές μονάδες

Μη συνεχής θέρμανση Συνεχής θέρμανση

RXYQ8 RYYQ8

RXYQ10 RYYQ10

RXYQ12 RYYQ12

a Εξωτερική μονάδα αντλίας θερμότητας VRV IV

b Σωλήνωση ψυκτικού

c Εσωτερική μονάδα VRV άμεσης εκτόνωσης (DX)

d Hydrobox VRV LT (HXY080/125)

e Κουτί BP (απαιτείται για τη σύνδεση των εσωτερικών

μονάδων Residential Air (RA) ή Sky Air (SA) άμεσης εκτόνωσης (DX))

f Εσωτερικές μονάδες Residential Air (RA) άμεσης

εκτόνωσης (DX)

g Περιβάλλον χρήστη (αποκλειστικό ανάλογα με τον τύπο

της εσωτερικής μονάδας)

h Περιβάλλον χρήστη (ασύρματο, αποκλειστικό ανάλογα με

τον τύπο της εσωτερικής μονάδας)

i Διακόπτης τηλεχειρισμού αλλαγής μεταξύ ψύξης /

θέρμανσης

4.5 Συνδυασμός μονάδων και προαιρετικών εξαρτημάτων

4.5.1 Σχετικά με τους συνδυασμούς μονάδων και τον προαιρετικό εξοπλισμό

ΕΙΔΟΠΟΙΗΣΗ

Για να βεβαιωθείτε ότι η διαμόρφωση του συστήματός σας (εξωτερικές μονάδες+εσωτερικές μονάδες) θα λειτουργήσει, θα πρέπει να συμβουλευτείτε τα τρέχοντα τεχνικά μηχανολογικά δεδομένα για την αντλία θερμότητας VRV IV.

Το σύστημα αντλίας θερμότητας VRV IV μπορεί να συνδυαστεί με διάφορους τύπους εσωτερικών μονάδων και προορίζεται μόνο για χρήση με R410A.

Για μια επισκόπηση των διαθέσιμων μονάδων, μπορείτε να συμβουλευτείτε τον κατάλογο προϊόντων του συστήματος VRV IV.

Στην επισκόπηση που παρέχεται υποδεικνύονται οι συνδυασμοί των εσωτερικών και εξωτερικών μονάδων που επιτρέπονται. Δεν επιτρέπονται όλοι οι συνδυασμοί. Υπόκεινται σε περιορισμούς (συνδυασμός εξωτερικής-εσωτερικής μονάδας, μεμονωμένη χρήση εξωτερικής μονάδας, πολλαπλή χρήση εξωτερικής μονάδας, συνδυασμοί μεταξύ εσωτερικών μονάδων κ.λπ.), οι οποίοι αναφέρονται στα τεχνικά μηχανολογικά δεδομένα.

4.5.2 Πιθανοί συνδυασμοί εσωτερικών μονάδων

Γενικά, σε ένα σύστημα αντλίας θερμότητας VRV IV μπορούν να συνδεθούν οι ακόλουθοι τύποι εσωτερικών μονάδων. Η λίστα είναι ενδεικτική και εξαρτάται από τους συνδυασμούς τόσο των μοντέλων των εξωτερικών όσο και των εσωτερικών μονάδων.

▪ Εσωτερικές μονάδες VRV άμεσης εκτόνωσης (DX) (εφαρμογές

αέρα σε αέρα).

▪ Εσωτερικές μονάδες άμεσης εκτόνωσης (SA) RA/DX (Sky Air/

Residential Air) (εφαρμογές αέρα σε αέρα). Στο εξής καλούμενες εσωτερικές μονάδες RADX.

▪ Hydrobox (εφαρμογές αέρα σε νερό): μόνο σειρά HXY080/125.

▪ AHU (εφαρμογές αέρα σε αέρα): ανάλογα με την εφαρμογή,

απαιτείται το κιτ EKEXV+το κουτί EKEQ.

▪ Αεροκουρτίνα (εφαρμογές αέρα σε αέρα): σειρά CYQ/CAV

(Biddle), ανάλογα με την εφαρμογή.

RXYQ14 RYYQ14

RXYQ16 RYYQ16

RXYQ18 RYYQ18

RXYQ20 RYYQ20

Πιθανοί βασικοί συνδυασμοί εξωτερικών μονάδων

ΠΛΗΡΟΦΟΡΙΕΣ

Οι μονάδες της σειράς U δεν μοιράζονται το ίδιο κύκλωμα ψυκτικού με τις μονάδες της σειράς T. Παρόλα αυτά, από ηλεκτρολογική άποψη, οι μονάδες της σειράς U και οι μονάδες της σειράς T μπορούν να συνδεθούν μέσω F1/F2.

▪ Το RXYQ22~54 αποτελείται από 2 ή 3 μονάδες RXYQ8~20.

▪ Το RYYQ22~54 αποτελείται από 2 ή 3 μονάδες RYMQ8~20.

▪ Οι μονάδες RYYQ8~20 δεν μπορούν να συνδυαστούν.

▪ Οι μονάδες RYMQ8~20 δεν μπορούν να χρησιμοποιηθούν ως

ανεξάρτητες εξωτερικές μονάδες.

Μη συνεχής θέρμανση Συνεχής θέρμανση

RXYQ22 = RXYQ10 + 12 RYYQ22 = RYMQ10 + 12

RXYQ24 = RXYQ8 + 16 RYYQ24 = RYMQ8 + 16

RXYQ26 = RXYQ12 + 14 RYYQ26 = RYMQ12 + 14

RXYQ28 = RXYQ12 + 16 RYYQ28 = RYMQ12 + 16

RXYQ30 = RXYQ12 + 18 RYYQ30 = RYMQ12 + 18

RXYQ32 = RXYQ16 + 16 RYYQ32 = RYMQ16 + 16

RXYQ34 = RXYQ16 + 18 RYYQ34 = RYMQ16 + 18

RXYQ36 = RXYQ16 + 20 RYYQ36 = RYMQ16 + 20

RXYQ38 = RXYQ8 + 10 + 20 RYYQ38 = RYMQ8 + 10 + 20

RXYQ40 = RXYQ10 + 12 + 18 RYYQ40 = RYMQ10 + 12 + 18

RXYQ42 = RXYQ10 + 16 + 16 RYYQ42 = RYMQ10 + 16 + 16

RXYQ44 = RXYQ12 + 16 + 16 RYYQ44 = RYMQ12 + 16 + 16

RXYQ46 = RXYQ14 + 16 + 16 RYYQ46 = RYMQ14 + 16 + 16

RXYQ48 = RXYQ16 + 16 + 16 RYYQ48 = RYMQ16 + 16 + 16

RXYQ50 = RXYQ16 + 16 + 18 RYYQ50 = RYMQ16 + 16 + 18

RXYQ52 = RXYQ16 + 18 + 18 RYYQ52 = RYMQ16 + 18 + 18

RXYQ54 = RXYQ18 + 18 + 18 RYYQ54 = RYMQ18 + 18 + 18

4.5.4 Προαιρετικά εξαρτήματα που μπορούν να χρησιμοποιηθούν με την εξωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Για τις τελευταίες ονομασίες του προαιρετικού εξοπλισμού, ανατρέξτε στα τεχνικά μηχανολογικά δεδομένα.

Κιτ διακλάδωσης ψυκτικού

Περιγραφή Όνομα μοντέλου

Συλλέκτης Refnet KHRQ22M29H

KHRQ22M64H

KHRQ22M75H

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 12

5 Προετοιμασία

Περιγραφή Όνομα μοντέλου

Σύνδεσμος Refnet KHRQ22M20T

KHRQ22M29T9

KHRQ22M64T

KHRQ22M75T

Για την επιλογή του βέλτιστου κιτ διακλάδωσης ψυκτικού, παρακαλούμε ανατρέξτε στην ενότητα "5.3.3 Επιλογή κιτ

διακλάδωσης ψυκτικού"στη σελίδα17.

Κιτ σωλήνωσης πολλαπλής σύνδεσης εξωτερικών μονάδων

Αριθμός εξωτερικών μονάδων Όνομα μοντέλου

2 BHFQ22P1007

3 BHFQ22P1517

Επιλογέας ψύξης/θέρμανσης

Για τον έλεγχο της λειτουργίας ψύξης ή θέρμανσης από μια κεντρική τοποθεσία, θα πρέπει να συνδεθεί ο ακόλουθος προαιρετικός εξοπλισμός:

Περιγραφή Όνομα μοντέλου

Διακόπτης εναλλαγής ψύξης/ θέρμανσης

Εναλλαγή ψύξης/θέρμανσης στην πλακέτα PCB

Με προαιρετικό κουτί στερέωσης για τον διακόπτη

Προσαρμογέας εξωτερικού ελέγχου (DTA104A61/62)

Για την υπόδειξη μιας συγκεκριμένης λειτουργίας με εξωτερική καταχώριση από κεντρικό χειριστήριο, μπορεί να χρησιμοποιηθεί ο προσαρμογέας εξωτερικού ελέγχου. Για τη λειτουργία χαμηλού θορύβου και τη λειτουργία περιορισμού κατανάλωσης ενέργειας μπορούν να δοθούν οδηγίες (ομαδικές ή επιμέρους).

Καλώδιο διαμορφωτή Η/Υ (EKPCCAB)

Μπορείτε να πραγματοποιήσετε διάφορες ρυθμίσεις στον χώρο εγκατάστασης κατά τον έλεγχο πριν από την αρχική λειτουργία μέσω ενός περιβάλλοντος χρήστη υπολογιστή. Για τον συγκεκριμένο προαιρετικό εξοπλισμό, απαιτείται EKPCCAB, δηλαδή ένα αποκλειστικό καλώδιο για την επικοινωνία με την εξωτερική μονάδα. Το λογισμικό περιβάλλοντος χρήστη είναι διαθέσιμο στην τοποθεσία

http://www.daikineurope.com/support-and-manuals/softwaredownloads/.

Κιτ θερμαντικής ταινίας

Για να διατηρήσετε ανοιχτές τις οπές αποστράγγισης σε ψυχρά κλίματα με υψηλή υγρασία, μπορείτε να εγκαταστήσετε ένα κιτ θερμαντικής ταινίας. Εάν το κάνετε αυτό, θα χρειαστεί επίσης να εγκαταστήσετε το κιτ θερμαντικής ταινίας πλακέτας PCB.

Περιγραφή Όνομα μοντέλου

Κιτ θερμαντικής ταινίας για 8~12HPEKBPH012TA

Κιτ θερμαντικής ταινίας για 14~20HPEKBPH020TA

Δείτε επίσης: "5.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της

εξωτερικής μονάδας σε ψυχρά κλίματα"στη σελίδα13.

Demand PCB (EKRP1AHTA)

Για να ενεργοποιήσετε τον έλεγχο της κατανάλωσης ενέργειας για εξοικονόμηση ενέργειας από τις ψηφιακές εισόδους, πρέπει να εγκαταστήσετε την πλακέτα Demand PCB.

Για τις οδηγίες εγκατάστασης, συμβουλευτείτε το εγχειρίδιο εγκατάστασης της πλακέτας Demand PCB και το συμπληρωματικό εγχειρίδιο για τον προαιρετικό εξοπλισμό.

KRC19-26A

BRP2A81

KJB111A

5 Προετοιμασία

5.1 Επισκόπηση: Προετοιμασία

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε, προτού μεταβείτε στον χώρο εγκατάστασης.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Προετοιμασία του χώρου εγκατάστασης

▪ Την προετοιμασία της σωλήνωσης ψυκτικού

▪ Προετοιμασία της ηλεκτρικής καλωδίωσης

5.2 Προετοιμασία του χώρου εγκατάστασης

5.2.1 Απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας

▪ Αφήστε επαρκή χώρο γύρω από τη μονάδα για την εκτέλεση των

εργασιών σέρβις και την κυκλοφορία του αέρα.

▪ Βεβαιωθείτε ότι η τοποθεσία της εγκατάστασης αντέχει το βάρος

και τις δονήσεις της εγκατάστασης.

▪ Βεβαιωθείτε ότι ο χώρος αερίζεται επαρκώς. ΜΗΝ εμποδίζετε τα

ανοίγματα αερισμού.

▪ Βεβαιωθείτε ότι η μονάδα είναι επίπεδη.

▪ Επιλέξτε ένα σημείο που προστατεύεται όσο το δυνατόν καλύτερα

από βροχόπτωση.

▪ Επιλέξτε τη θέση της μονάδας με τρόπο ώστε ο ήχος που παράγει

η μονάδα να μην προκαλεί ενόχληση σε κανέναν και ώστε η εν λόγω θέση να συμμορφώνεται με την ισχύουσα νομοθεσία.

ΜΗΝ εγκαθιστάτε τη μονάδα στα ακόλουθα σημεία:

▪ Σε σημεία όπου υπάρχει πιθανότητα έκρηξης.

▪ Σε σημεία όπου υπάρχουν μηχανήματα που εκπέμπουν

▪ Σε σημεία όπου υπάρχει κίνδυνος πυρκαγιάς λόγω διαρροής

εύφλεκτων αερίων (παράδειγμα: αραιωτικά ή βενζίνη), ανθρακοϊνών, αναφλέξιμης σκόνης.

▪ Σε σημεία όπου παράγεται διαβρωτικό αέριο (παράδειγμα:

▪ Σε τοποθεσίες όπου μπορεί να υπάρχουν ατμοί από ορυκτέλαιο,

σταγονίδια ή υδρατμοί λαδιού στην ατμόσφαιρα. Τα πλαστικά εξαρτήματα μπορεί να αλλοιωθούν και να αποσυναρμολογηθούν προκαλώντας διαρροή νερού.

ΕΙΔΟΠΟΙΗΣΗ

Αυτό το προϊόν είναι Κλάσης A. Σε ένα οικιακό περιβάλλον αυτό το προϊόν ενδέχεται να προκαλέσει παρεμβολές ραδιοκυμάτων, για την αποτροπή των οποίων ο χρήστης πρέπει να λάβει τα κατάλληλα μέτρα.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 13

5 Προετοιμασία

baa

df e

(mm)

≥

1500

≥

1500

≥

1500

≥

1000≥1000

≥

1000≥1000

≥

1000≥1000

ΕΙΔΟΠΟΙΗΣΗ

Ο εξοπλισμός που περιγράφεται σε αυτό το εγχειρίδιο μπορεί να προκαλέσει ηλεκτρονικά παράσιτα από

Εγκαταστήστε την εξωτερική μονάδα σε σημεία όπου δεν εκτίθεται άμεσα σε θαλάσσιους ανέμους.

Παράδειγμα: Πίσω από το κτίριο.

ραδιοσυχνότητα. Ο εξοπλισμός είναι συμβατός με τις προδιαγραφές που έχουν σχεδιαστεί για εύλογη προστασία κατά τέτοιων παρεμβολών. Εντούτοις, δεν παρέχεται εγγύηση ότι δεν θα προκληθούν παρεμβολές σε κάποια συγκεκριμένη εγκατάσταση.

Γι' αυτό συνιστάται να εγκαταστήσετε τον εξοπλισμό και τα ηλεκτρικά καλώδια, τηρώντας τις κατάλληλες αποστάσεις από στερεοφωνικό εξοπλισμό, υπολογιστές κ.λπ.

Αν η εξωτερική μονάδα εκτίθεται άμεσα σε θαλάσσιους ανέμους, εγκαταστήστε ανεμοφράκτη.

▪ Ύψος ανεμοφράκτη ≥1,5×ύψος της εξωτερικής μονάδας

▪ Λαμβάνετε υπόψη της απαιτήσεις χώρου συντήρησης κατά την

εγκατάσταση του ανεμοφράκτη.

a Υπολογιστής ή ραδιόφωνο

b Ασφάλεια

c Προστασία γείωσης

d Τηλεχειριστήριο

e Εσωτερική μονάδα

f Εξωτερική μονάδα

Σε χώρους με αδύναμο σήμα, τηρήστε απόσταση 3 m ή μεγαλύτερη για να αποφύγετε την ηλεκτρομαγνητική παρεμβολή άλλων μηχανημάτων και χρησιμοποιήστε αγωγούς για τις ηλεκτρικές γραμμές και τις γραμμές μετάδοσης.

ΠΡΟΣΟΧΗ

Συσκευή μη διαθέσιμη στο ευρύ κοινό. Εγκαταστήστε την σε ασφαλές σημείο, στο οποίο δεν υπάρχει εύκολη πρόσβαση.

Τόσο η εσωτερική όσο και η εξωτερική μονάδα είναι κατάλληλες για εγκατάσταση σε περιβάλλον εμπορικό και

▪ Όλα τα μήκη και οι αποστάσεις των σωληνώσεων έχουν ληφθεί

υπόψη (ανατρέξτε στην ενότητα "5.3.4 Σχετικά με το μήκος

σωλήνωσης"στη σελίδα17).

a Θαλάσσιος άνεμος b Κτίριο c Εξωτερική μονάδα d Ανεμοφράκτης

ελαφράς βιομηχανίας.

▪ Κατά την εγκατάσταση, λάβετε υπόψη την πιθανότητα ισχυρών

ανέμων, τυφώνων ή σεισμών. Τυχόν ακατάλληλη εγκατάσταση ενδέχεται να οδηγήσει σε ανατροπή της μονάδας.

▪ Φροντίστε ώστε, σε περίπτωση διαρροής νερού, το νερό να μην

προκαλέσει ζημιές στον χώρο εγκατάστασης και στον περιβάλλοντα χώρο.

▪ Κατά την εγκατάσταση της μονάδας σε μικρό χώρο, λάβετε μέτρα

ώστε, σε περίπτωση διαρροής, η συγκέντρωση του ψυκτικού υγρού να μην υπερβεί τα όρια ασφαλείας, ανατρέξτε στην ενότητα

"Σχετικά με την ασφάλεια έναντι διαρροών ψυκτικού υγρού"στη σελίδα14.

ΠΡΟΣΟΧΗ

Η συγκέντρωση μεγάλης ποσότητας ψυκτικού υγρού σε κλειστό χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

▪ Βεβαιωθείτε ότι η είσοδος αέρα της μονάδας δεν είναι στραμμένη

προς την κύρια κατεύθυνση του ανέμου. Ο μετωπικός άνεμος θα

5.2.2 Επιπλέον απαιτήσεις θέσης εγκατάστασης της εξωτερικής μονάδας σε ψυχρά κλίματα

ΕΙΔΟΠΟΙΗΣΗ

Όταν η εξωτερική μονάδα λειτουργεί σε χαμηλή εξωτερική θερμοκρασία περιβάλλοντος, βεβαιωθείτε ότι έχετε ακολουθήσει τις οδηγίες που περιγράφονται παρακάτω.

▪ Για να αποφύγετε την έκθεση στον άνεμο και το χιόνι,

τοποθετήστε μια πλάκα εκτροπής στην πλευρά αέρα της εξωτερικής μονάδας:

Σε περιοχές με έντονες χιονοπτώσεις είναι πολύ σημαντικό να επιλέξετε ένα σημείο εγκατάστασης όπου το χιόνι ΔΕΝ θα επηρεάζει τη μονάδα. Εάν υπάρχει πιθανότητα έντονης χιονόπτωσης, βεβαιωθείτε ότι το πηνίο του εναλλάκτη θερμότητας ΔΕΝ επηρεάζεται από το χιόνι. Εάν είναι απαραίτητο, δημιουργήστε ένα κάλυμμα για το χιόνι ή ένα υπόστεγο και μια βάση.

παρεμποδίζει τη λειτουργία της μονάδας. Αν απαιτείται, χρησιμοποιήστε έναν ανεμοθώρακα για να εμποδίσετε τον άνεμο.

▪ Βεβαιωθείτε ότι δεν υπάρχει περίπτωση να προκληθούν ζημιές

στην εγκατάσταση, με την προσθήκη σημείων αποστράγγισης νερού στη βάση και την αποφυγή υδατοπαγίδων στην κατασκευή.

Εγκατάσταση σε παράκτιες περιοχές. Βεβαιωθείτε ότι η εξωτερική μονάδα ΔΕΝ εκτίθεται άμεσα σε θαλάσσιους ανέμους. Με αυτόν τον τρόπο, αποτρέπεται η διάβρωση που προκαλείται από υψηλά επίπεδα άλατος στον αέρα, η οποία ενδέχεται να μειώσει τη διάρκεια ζωής της μονάδας.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 14

5 Προετοιμασία

(°C WB)

a b

15.5 15

–5

–10

–15

–20

10 15 20 25

(°C DB)

ΠΛΗΡΟΦΟΡΙΕΣ

Για οδηγίες για την τοποθέτηση του καλύμματος χιονιού, επικοινωνήστε με τον έμπορό σας.

ΕΙΔΟΠΟΙΗΣΗ

Όταν τοποθετείτε το κάλυμμα χιονιού, ΜΗΝ παρεμποδίζετε τη ροή αέρα της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

Όταν λειτουργείτε τη μονάδα σε χαμηλή εξωτερική θερμοκρασία περιβάλλοντος και συνθήκες υψηλής υγρασίας, λάβετε όλα τα απαραίτητα μέτρα ώστε να διατηρείτε τις οπές αποστράγγισης της μονάδας ανοιχτές, χρησιμοποιώντας τον κατάλληλο εξοπλισμό.

Για θέρμανση:

5.2.3 Ασφάλεια κατά των διαρροών ψυκτικού μέσου

Σχετικά με την ασφάλεια κατά των διαρροών ψυκτικού μέσου

Ο τεχνικός εγκατάστασης και συντήρησης θα διασφαλίσει τη μονάδα από διαρροές σύμφωνα με τους τοπικούς κανονισμούς ή πρότυπα. Ενδέχεται να ισχύουν τα ακόλουθα πρότυπα, εάν δεν είναι διαθέσιμοι οι τοπικοί κανονισμοί.

Αυτό το σύστημα χρησιμοποιεί ως ψυκτικό μέσο το R410A. Το ίδιο το R410A είναι ένα απόλυτα ασφαλές, μη τοξικό, μη εύφλεκτο ψυκτικό. Ωστόσο πρέπει να δοθεί προσοχή ώστε να εξασφαλιστεί ότι το σύστημα θα τοποθετηθεί σε ένα αρκετά μεγάλο δωμάτιο. Αυτό εξασφαλίζει ότι δεν θα ξεπεραστεί η μέγιστη συγκέντρωση ψυκτικού αερίου στην απίθανη περίπτωση μεγάλης διαρροής του συστήματος και σύμφωνα με τους ισχύοντες κανονισμούς και τις προδιαγραφές.

Σχετικά με το επίπεδο μέγιστης συγκέντρωσης

Η μέγιστη πλήρωση ψυκτικού και ο υπολογισμός της μέγιστης συγκέντρωσης ψυκτικού συνδέονται άμεσα με τον κατοικημένο χώρο στον οποίο θα μπορούσε να διαρρεύσει το ψυκτικό.

Η μονάδα μέτρησης συγκέντρωσης είναι kg/m3 (το βάρος σε kg του ψυκτικού αερίου σε όγκο 1m3 του κατειλημμένου χώρου).

Απαιτείται συμμόρφωση με τους ισχύοντες κανονισμούς και τις προδιαγραφές για το μέγιστο επιτρεπόμενο επίπεδο συγκέντρωσης.

Σύμφωνα με τα προβλεπόμενα ευρωπαϊκά πρότυπα, το μέγιστο επιτρεπόμενο επίπεδο συγκέντρωσης του ψυκτικού μέσου σε έναν κατοικημένο χώρο για το R410A είναι 0,44kg/m3.

α Περιοχή λειτουργίας προθέρμανσης

β Περιοχή λειτουργίας

TAI Θερμοκρασία εσωτερικού περιβάλλοντος

TAO Θερμοκρασία εξωτερικού περιβάλλοντος

Εάν η μονάδα πρέπει να λειτουργήσει για 5 ημέρες σε αυτήν την περιοχή με υψηλή υγρασία (>90%), η Daikin συνιστά την εγκατάσταση ενός προαιρετικού κιτ θερμαντικής ταινίας (EKBPH012TA ή EKBPH020TA) για να διατηρηθούν ανοιχτές οι οπές αποστράγγισης.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

a Κατεύθυνση ροής ψυκτικού b Χώρος όπου έχει υπάρξει διαρροή ψυκτικού (εκροή όλου

του ψυκτικού μέσου από το σύστημα)

Δώστε ιδιαίτερη προσοχή σε μέρη όπως υπόγεια, κλπ., όπου μπορεί να εγκλωβιστεί ψυκτικό, καθώς το ψυκτικό είναι πιο βαρύ από τον αέρα.

Έλεγχος επιπέδου μέγιστης συγκέντρωσης

Βεβαιωθείτε ότι το επίπεδο μέγιστης συγκέντρωσης συμφωνεί με τα βήματα 1 έως 4 που περιγράφονται παρακάτω και ενεργήστε ανάλογα ώστε να τηρηθεί η συμμόρφωση.

1 Υπολογίστε την ποσότητα ψυκτικού μέσου (kg) πλήρωσης σε

κάθε σύστημα ξεχωριστά.

Υπολογισμός Α+Β=Γ

Α Ποσότητα ψυκτικού σε σύστημα μίας

μονάδας (ποσότητα ψυκτικού πλήρωσης στο σύστημα πριν φύγει από το εργοστάσιο)

Β Ποσότητα συμπλήρωσης ψυκτικού

(ποσότητα ψυκτικού που προστίθεται τοπικά)

Γ Συνολική ποσότητα ψυκτικού (kg) στο

σύστημα

ΕΙΔΟΠΟΙΗΣΗ

Όπου μία μόνο ψυκτική εγκατάσταση διαιρείται σε 2 πλήρως ανεξάρτητα ψυκτικά συστήματα, χρησιμοποιήστε την ποσότητα ψυκτικού πλήρωσης σε κάθε σύστημα ξεχωριστά.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 15

5 Προετοιμασία

B B B

D F

1 2 4 5

2 Υπολογίστε τον όγκο του χώρου (m3) όπου έχει εγκατασταθεί η

εσωτερική μονάδα. Στις παρακάτω περιπτώσεις, υπολογίστε τον όγκο του (D), (E) σαν ενιαίο δωμάτιο ή σαν το μικρότερο δωμάτιο.

D Όταν δεν χωρίζονται σε μικρότερα δωμάτια:

Ε Όταν υπάρχει ένα χώρισμα δωματίου το οποίο διαθέτει

άνοιγμα αρκετά μεγάλο που επιτρέπει την ελεύθερη ροή του αέρα.

a Άνοιγμα μεταξύ δωματίων. Στην περίπτωση όπου υπάρχει πόρτα, καθένα από τα ανοίγματα πάνω και κάτω από την πόρτα πρέπει να είναι ισοδύναμο σε μέγεθος μέχρι 0,15% ή περισσότερο από την επιφάνεια του δαπέδου.

b Θερμοκρασία χώρου

3 Υπολογίστε την πυκνότητα του ψυκτικού μέσου

χρησιμοποιώντας τα αποτελέσματα των μετρήσεων στα παραπάνω βήματα 1 και 2. Εάν το αποτέλεσμα του παραπάνω υπολογισμού υπερβαίνει το επίπεδο μέγιστης συγκέντρωσης, θα πρέπει να δημιουργείται ένα άνοιγμα εξαερισμού προς το διπλανό δωμάτιο.

Τύπος F/G≤H

F Συνολικός όγκος ψυκτικού στο ψυκτικό

σύστημα

G Μέγεθος (m3) του μικρότερου χώρου στον

οποίο υπάρχει εγκατεστημένη μια εσωτερική μονάδα

H Επίπεδο μέγιστης συγκέντρωσης (kg/m3)

4 Υπολογίστε την πυκνότητα του ψυκτικού λαμβάνοντας υπόψη

τον όγκο του δωματίου όπου έχει εγκατασταθεί η εσωτερική μονάδα καθώς και το διπλανό δωμάτιο. Δημιουργήστε ανοίγματα εξαερισμού στην πόρτα των διπλανών δωματίων μέχρι η πυκνότητα του ψυκτικού να είναι μικρότερη από το επίπεδο μέγιστης συγκέντρωσης.

5.3 Προετοιμασία των σωληνώσεων ψυκτικού

5.3.1 Απαιτήσεις σωλήνωσης ψυκτικού

ΕΙΔΟΠΟΙΗΣΗ

Όταν χρησιμοποιείται το ψυκτικό R410A απαιτούνται αυστηρές προφυλάξεις για να διατηρηθεί η καθαριότητα, η ξηρότητα και η στεγανότητα του συστήματος.

▪ Καθαρό και ξηρό: στο σύστημα δεν πρέπει να

εισέρχονται ξένα υλικά (συμπεριλαμβανομένων των ορυκτέλαιων και της υγρασίας).

▪ Στεγανό: Το R410A δεν περιέχει χλώριο, δεν

καταστρέφει το στρώμα του όζοντος και δεν αποδυναμώνει την προστασία της γης κατά της επιβλαβούς υπεριώδους ακτινοβολίας. Αν απελευθερωθεί, το R410A μπορεί να συμβάλλει στο φαινόμενο του θερμοκηπίου. Συνεπώς, η στεγανότητα της εγκατάστασης πρέπει να ελέγχεται με ιδιαίτερη προσοχή.

ΕΙΔΟΠΟΙΗΣΗ

Οι σωληνώσεις και τα υπόλοιπα εξαρτήματα υπό πίεση πρέπει να είναι κατάλληλα για το ψυκτικό μέσο. Για το ψυκτικό μέσο, χρησιμοποιείτε χαλκό αποξειδωμένο με φωσφορικό οξύ χωρίς ενώσεις.

▪ Χρησιμοποιείτε μόνο αποξειδωμένο χαλκό με φωσφορικό οξύ

χωρίς ενώσεις.

▪ Τα ξένα υλικά στο εσωτερικό των σωλήνων

(συμπεριλαμβανομένων των ελαίων κατασκευής) πρέπει να είναι ≤30mg/10m.

▪ Βαθμός σκληρότητας: χρησιμοποιήστε σωληνώσεις με βαθμό

σκληρότητας σε συνάρτηση με τη διάμετρο των σωληνώσεων όπως φαίνεται στον ακόλουθο πίνακα.

Ø σωλήνα Βαθμός σκληρότητας του υλικού των

σωληνώσεων

≤15,9mm O (ανοπτημένος)

≥19,1mm 1/2H (ημίσκληρος)

▪ Όλα τα μήκη και οι αποστάσεις των σωληνώσεων έχουν ληφθεί

υπόψη (ανατρέξτε στην ενότητα "5.3.4 Σχετικά με το μήκος

σωλήνωσης"στη σελίδα17).

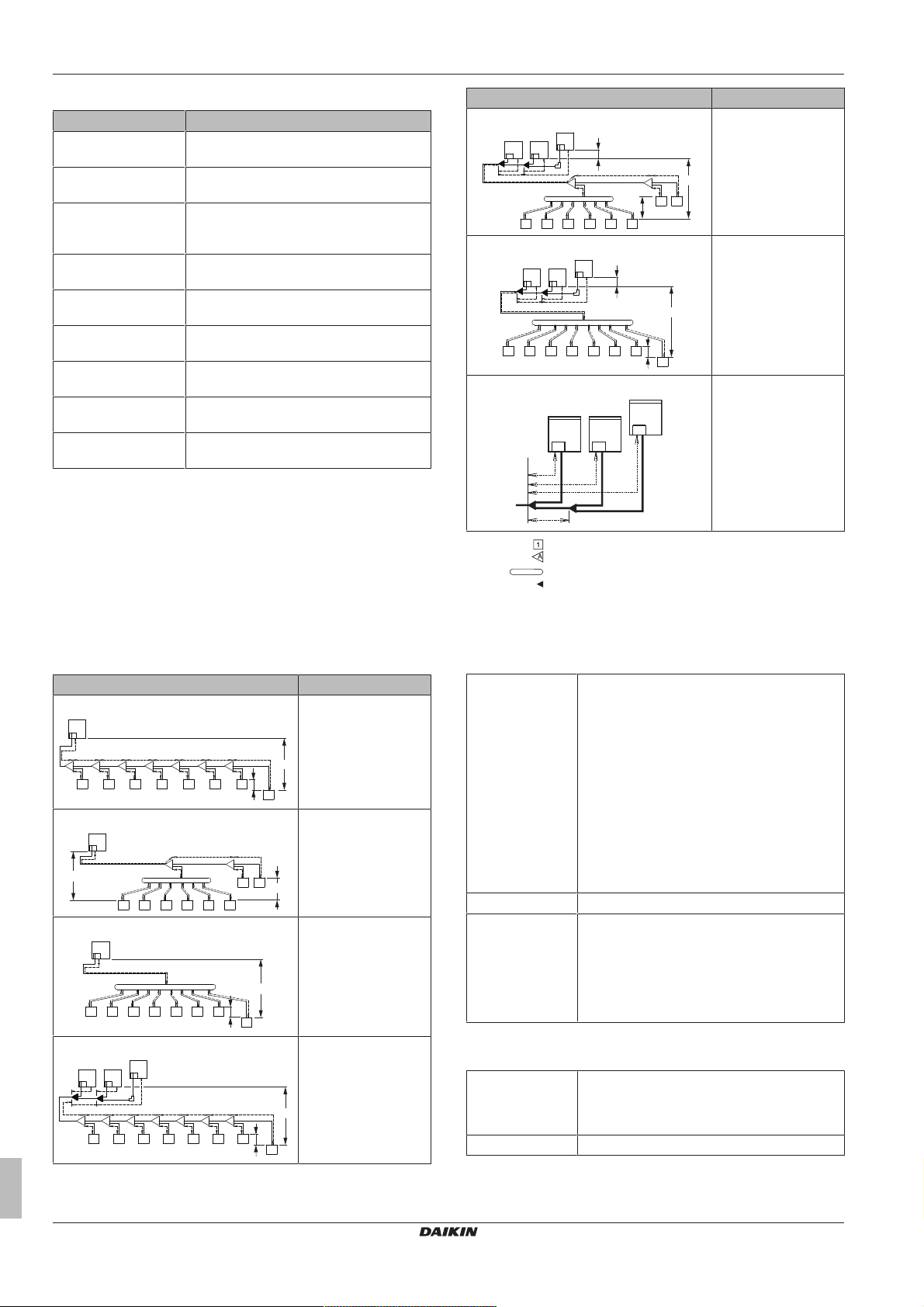

5.3.2 Επιλογή μεγέθους σωλήνωσης

Καθορίστε το κατάλληλο μέγεθος ανατρέχοντας στους ακόλουθους πίνακες και στο σχήμα αναφοράς (μόνο για ενδεικτική χρήση).

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

1,2 Εσωτερική μονάδα VRVDX

3 Κουτί BP 4,5 Εσωτερική μονάδα RADX a,b Κιτ διακλάδωσης εσωτερικής μονάδας x,y Κιτ πολλαπλής σύνδεσης εξωτερικής μονάδας

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 16

5 Προετοιμασία

A, B, C: Σωλήνωση μεταξύ της εξωτερικής μονάδας και του κιτ (πρώτης) διακλάδωσης ψυκτικού

Επιλέξτε από τον πίνακα που ακολουθεί σύμφωνα με τον τύπο συνολικής απόδοσης της εξωτερικής μονάδας που είναι συνδεδεμένος καθοδικά.

Τύπος απόδοσης

εξωτερικής μονάδας

(HP)

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

8 19,1 9,5

10 22,2 9,5

12~16 28,6 12,7

18~22 28,6 15,9

24 34,9 15,9

26~34 34,9 19,1

36~54 41,3 19,1

D: Σωλήνωση μεταξύ των κιτ διακλάδωσης ψυκτικού

Επιλέξτε από τον πίνακα που ακολουθεί σύμφωνα με τον τύπο συνολικής απόδοσης της εσωτερικής μονάδας που είναι συνδεδεμένος καθοδικά. Μην αφήνετε τις σωληνώσεις σύνδεσης να ξεπεράσουν το μέγεθος της σωλήνωσης ψυκτικού που έχει επιλεγεί βάσει του γενικού μοντέλου συστήματος.

Δείκτης απόδοσης

εσωτερικής

μονάδας

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

<150 15,9 9,5

150≤x<200 19,1

200≤x<290 22,2

290≤x<420 28,6 12,7

420≤x<640 15,9

640≤x<920 34,9 19,1

≥920 41,3

Παράδειγμα:

▪ Απόδοση σε καθοδική σύνδεση για E=δείκτης απόδοσης μονάδας

▪ Απόδοση σε καθοδική σύνδεση για D=δείκτης απόδοσης μονάδας

1+δείκτης απόδοσης μονάδας 2

E: Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της εσωτερικής μονάδας

Το μέγεθος του σωλήνα για απευθείας σύνδεση προς την εσωτερική μονάδα θα πρέπει να είναι ίδιο με το μέγεθος σύνδεσης της εσωτερικής μονάδας (σε περίπτωση που η εσωτερική μονάδα είναι VRVDX ή Hydrobox).

Δείκτης απόδοσης

εσωτερικής

μονάδας

15~50 12,7 6,4

63~140 15,9 9,5

200 19,1

250 22,2

▪ Όταν το ισοδύναμο μήκος του σωλήνα μεταξύ της εξωτερικής και

των εσωτερικών μονάδων είναι 90 m ή περισσότερο, το μέγεθος των κεντρικών σωλήνων (αερίου και υγρού) πρέπει να αυξηθεί. Ανάλογα με το μήκος της σωλήνωσης, η απόδοση μπορεί να

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

μειωθεί, αλλά ακόμα και σε αυτή την περίπτωση το μέγεθος των κεντρικών σωλήνων πρέπει να αυξηθεί. Περισσότερες προδιαγραφές μπορείτε να βρείτε στα τεχνικά δεδομένα.

a Εξωτερική μονάδα b Κύριοι σωλήνες c Αυξήστε εάν το ισοδύναμο μήκος σωληνώσεων είναι ≥90m d Κιτ πρώτης διακλάδωσης ψυκτικού e Εσωτερική μονάδα

Αύξηση μεγέθους

Κατηγορία HP Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

8 19,1 → 22,2 9,5 → 12,7

10 22,2 → 25,4

12+14 28,6

16 28,6 → 31,8

(α)

(β)

(α)

12,7 → 15,9

18~22 15,9 → 19,1

24 34,9

26~34 34,9 → 38,1

36~54 41,3

(α) Εάν το αυξημένο μέγεθος ΔΕΝ είναι διαθέσιμο, θα πρέπει

να χρησιμοποιήσετε το βασικό μέγεθος. ΔΕΝ επιτρέπονται μεγέθη ακόμη μεγαλύτερα από το αυξημένο. Όμως ακόμα κι αν χρησιμοποιείτε το βασικό μέγεθος, το ισοδύναμο μήκος σωληνώσεων επιτρέπεται να υπερβεί τα 90m.

(β) ΔΕΝ επιτρέπεται η αύξηση μεγέθους των σωληνώσεων.

(β)

(α)

(β)

19,1 → 22,2

▪ Το πάχος των σωληνώσεων του ψυκτικού μέσου θα πρέπει να

συμμορφώνεται με την ισχύουσα νομοθεσία. Το ελάχιστο πάχος σωλήνα για τη σωλήνωση R410A πρέπει να συμφωνεί με τον παρακάτω πίνακα.

Ø σωλήνα (mm) Ελάχιστο πάχος t (mm)

6,4/9,5/12,7 0,80

15,9 0,99

19,1/22,2 0,80

28,6 0,99

34,9 1,21

41,3 1,43

▪ Σε περίπτωση που τα απαιτούμενα μεγέθη σωλήνων (σε ίντσες)

δεν είναι διαθέσιμα, μπορείτε να χρησιμοποιήσετε άλλα μεγέθη (σε χιλιοστά), λαμβάνοντας ωστόσο υπόψη τα παρακάτω:

▪ Επιλέξτε το πλησιέστερο μέγεθος στο απαιτούμενο μέγεθος

σωλήνα.

▪ Χρησιμοποιήστε κατάλληλους προσαρμογείς (προμήθεια από

το τοπικό εμπόριο) για τη μετατροπή των σωλήνων από ίντσες σε χιλιοστά.

▪ Ο υπολογισμός του επιπρόσθετου ψυκτικού θα πρέπει να

προσαρμόζεται όπως αναφέρεται στην ενότητα "6.7.3 Για να

καθορίσετε την πρόσθετη ποσότητα ψυκτικού"στη σελίδα31.

F: Σωλήνωση μεταξύ του κιτ διακλάδωσης ψυκτικού και της μονάδας BP

Το μέγεθος του σωλήνα για απευθείας σύνδεση στη μονάδα BP πρέπει να καθοριστεί βάσει της συνολικής απόδοσης των συνδεδεμένων εσωτερικών μονάδων (μόνο στην περίπτωση που έχουν συνδεθεί εσωτερικές μονάδες RADX).

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 17

5 Προετοιμασία

Ø22.2 mm

Ø28.6 mm

Ø19.1 mm

Δείκτης συνολικής

απόδοσης των συνδεδεμένων

εσωτερικών

μονάδων

20~62 12,7 6,4

63~149 15,9 9,5

150~208 19,1

Παράδειγμα:

Απόδοση σε καθοδική σύνδεση για F=[δείκτης απόδοσης μονάδας 4]+[δείκτης απόδοσης μονάδας 5]

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

G: Σωλήνωση μεταξύ της μονάδας BP και της εσωτερικής μονάδας RADX

Μόνο στην περίπτωση που έχουν συνδεθεί εσωτερικές μονάδες RADX.

Δείκτης απόδοσης

εσωτερικής

μονάδας

20, 25, 30 9,5 6,4

50 12,7

60 9,5

71 15,9

Εξωτερική διάμετρος σωλήνωσης (mm)

Σωλήνας αερίου Σωλήνας υγρού

(α) Εάν το μέγεθος του σωλήνα πάνω από τον συλλέκτη refnet

είναι Ø34,9 ή μεγαλύτερο, τότε απαιτείται KHRQ22M75H.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε έναν συλλέκτη μπορούν να συνδεθούν έως και 8 διακλαδώσεις το μέγιστο.

▪ Πώς να επιλέξετε ένα κιτ σωληνώσεων πολλαπλής σύνδεσης

εξωτερικών μονάδων. Επιλέξτε από τον παρακάτω πίνακα σύμφωνα με τον αριθμό των εξωτερικών μονάδων.

Αριθμός εξωτερικών μονάδων Όνομα κιτ διακλάδωσης

2 BHFQ22P1007

3 BHFQ22P1517

Για τα μοντέλα RYYQ22~54, τα οποία αποτελούνται από δύο ή τρεις μονάδες RYMQ, απαιτείται σύστημα 3 σωλήνων. Σε αυτού του είδους τις μονάδες, υπάρχει ένας επιπλέον σωλήνας εξισορρόπησης (δίπλα στη συμβατική σωλήνωση αερίου και υγρού). Ο σωλήνας εξισορρόπησης δεν χρησιμοποιείται στις μονάδες RYYQ8~20 ή RXYQ8~54.

Οι συνδέσεις του σωλήνα εξισορρόπησης για τις διάφορες μονάδες RYMQ αναφέρονται στον παρακάτω πίνακα.

RYMQ Ø σωλήνα εξισορρόπησης (mm)

8 19,1

10~16 22,2

18~20 28,6

5.3.3 Επιλογή κιτ διακλάδωσης ψυκτικού

Σύνδεσμοι refnet ψυκτικού

Για παράδειγμα σωλήνωσης, ανατρέξτε στην ενότητα "5.3.2Επιλογή

μεγέθους σωλήνωσης"στη σελίδα15.

▪ Όταν χρησιμοποιείτε συνδέσμους refnet στην πρώτη διακλάδωση

μετρώντας από την πλευρά της εξωτερικής μονάδας, επιλέξτε από τον παρακάτω πίνακα σύμφωνα με την απόδοση της εξωτερικής μονάδας (παράδειγμα: σύνδεσμος refnet α).

Τύπος απόδοσης εξωτερικής

μονάδας (HP)

8~10 KHRQ22M29T9

12~22 KHRQ22M64T

24~54 KHRQ22M75T

▪ Για συνδέσμους refnet εκτός της πρώτης διακλάδωσης

(παράδειγμα συνδέσμου refnet β), επιλέξτε το κατάλληλο μοντέλο κιτ διακλάδωσης βάσει του δείκτη συνολικής απόδοσης όλων των εσωτερικών μονάδων που είναι συνδεδεμένες μετά τη διακλάδωση του ψυκτικού.

Δείκτης απόδοσης εσωτερικής

μονάδας

<200 KHRQ22M20T

200≤x<290 KHRQ22M29T9

290≤x<640 KHRQ22M64T

≥640 KHRQ22M75T

▪ Σχετικά με τους συλλέκτες refnet, επιλέξτε από τον παρακάτω

πίνακα σύμφωνα με την συνολική απόδοση όλων των εσωτερικών μονάδων που είναι συνδεδεμένες κάτω από τον συλλέκτη refnet.

Δείκτης απόδοσης εσωτερικής

μονάδας

<200 KHRQ22M29H

200≤x<290

290≤x<640 KHRQ22M64H

≥640 KHRQ22M75H

2 σωλήνες

(α)

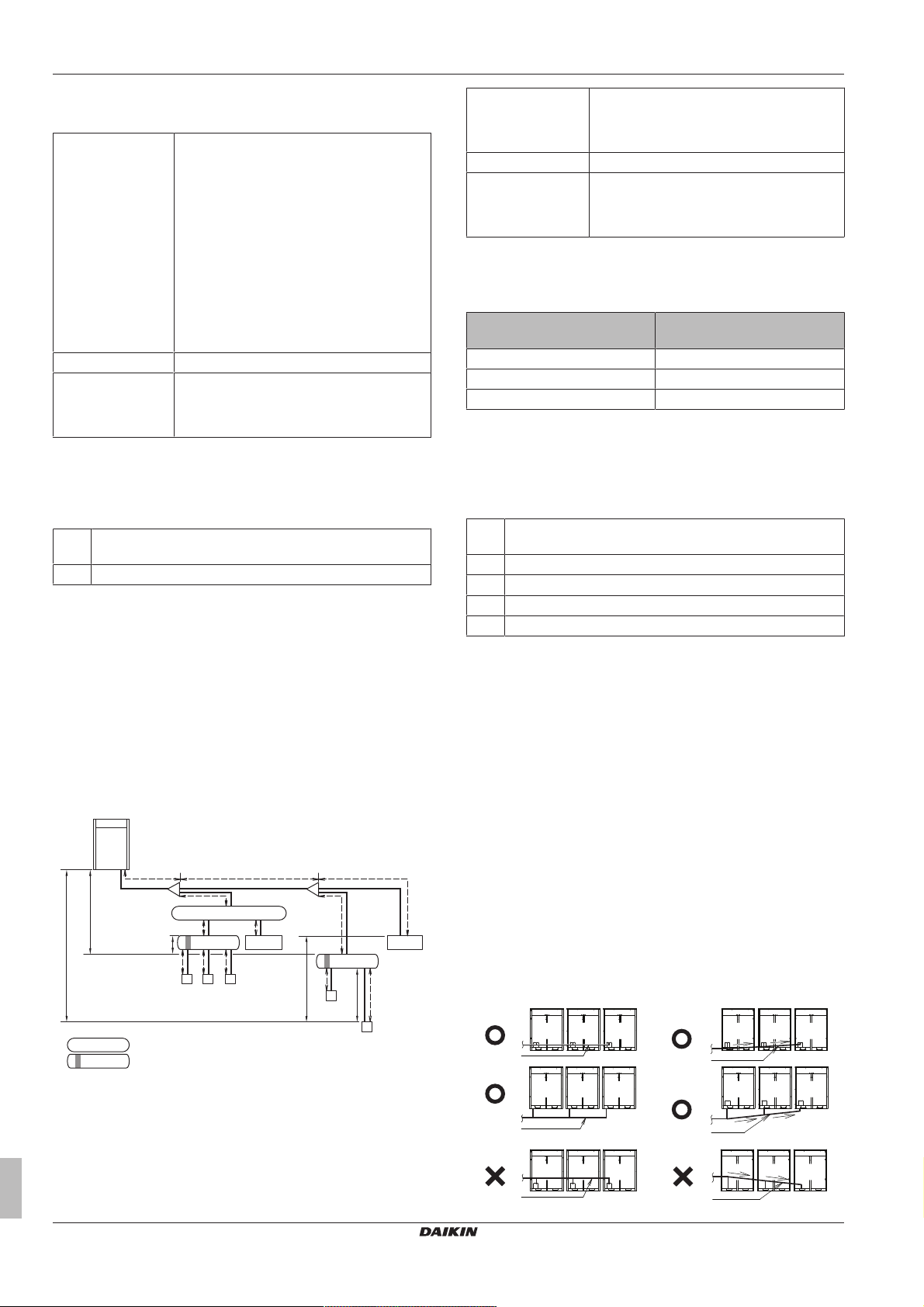

Επιλογή της διαμέτρου του σωλήνα εξισορρόπησης:

▪ Σε περίπτωση 3 πολλαπλών μονάδων: η διάμετρος σύνδεσης της

εξωτερικής μονάδας προς τον σύνδεσμο T θα πρέπει να διατηρηθεί.

▪ Σε περίπτωση 2 πολλαπλών μονάδων: ο σωλήνας σύνδεσης

πρέπει να έχει τη μεγαλύτερο διάμετρο.

Ο σωλήνας εξισορρόπησης δεν συνδέεται ποτέ με τις εσωτερικές μονάδες.

Παράδειγμα: (ελεύθερος πολλαπλός συνδυασμός)

RYMQ8+RYMQ12+RYMQ18. Η μεγαλύτερη σύνδεση είναι Ø28,6 (RYMQ18), Ø22,2 (RYMQ12) και Ø19,1 (RYMQ8). Στο ακόλουθο σχήμα παρουσιάζεται μόνο ο σωλήνας εξισορρόπησης.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι μειωτήρες ή οι σύνδεσμοι T είναι του εμπορίου.

ΕΙΔΟΠΟΙΗΣΗ

Τα κιτ διακλάδωσης ψυκτικού μπορούν να χρησιμοποιηθούν μόνο με το R410A.

5.3.4 Σχετικά με το μήκος σωλήνωσης

Βεβαιωθείτε ότι έχετε πραγματοποιήσει την εγκατάσταση σωληνώσεων χωρίς να υπερβείτε το μέγιστο επιτρεπόμενο μήκος σωλήνων, την επιτρεπόμενη διαφορά στάθμης και το επιτρεπόμενο μήκος μετά τη διακλάδωση, όπως υποδεικνύονται παρακάτω. Θα αναλυθούν τρεις διατάξεις, συμπεριλαμβανομένων των εσωτερικών μονάδων VRV DX σε συνδυασμό με μονάδες Hydrobox ή εσωτερικές μονάδες RADX.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 18

5 Προετοιμασία

h i j k l m n

B C D E F G

b c d e f

1 2 3 4 5 6 7

c d e f

g h

A B

1 2 3 4 5 6

7 8

b d e fig h

1 2 3 4 5 6 7

h i j k l m n

B C D E F G

b c d e f

1 2 3 4 5 6 7

j k

1 2 3 4 5 6

7 8

c d e f g h

1 2 3 4 5 6 7

c d e f g h i

r s

Ορισμοί

Όρος Ορισμός

Πραγματικό μήκος σωλήνωσης

Ισοδύναμο μήκος σωλήνωσης

(β)

Συνολικό μήκος σωλήνωσης

Μήκος σωλήνωσης μεταξύ της εξωτερικής

Συνολικό μήκος σωλήνωσης από την εξωτερική μονάδα

(α)

και των εσωτερικών μονάδων.

(α)

και των εσωτερικών μονάδων.

(α)

προς όλες τις

εσωτερικές μονάδες.

H1 Διαφορά ύψους μεταξύ εξωτερικών και

εσωτερικών μονάδων.

H2 Διαφορά ύψους μεταξύ εσωτερικών και

εσωτερικών μονάδων.

H3 Διαφορά ύψους μεταξύ εξωτερικών και

εξωτερικών μονάδων.

H4 Διαφορά ύψους μεταξύ εξωτερικής

μονάδας και μονάδας BP.

H5 Διαφορά ύψους μεταξύ μονάδας BP και

μονάδας BP.

H6 Διαφορά ύψους μεταξύ μονάδας BP και

εσωτερικής μονάδας RADX.

(α) Εάν η απόδοση του συστήματος είναι μια πολλαπλή

εξωτερική εγκατάσταση, ανατρέξτε ξανά στο σημείο "η πρώτη εξωτερική διακλάδωση όπως φαίνεται από την εσωτερική μονάδα".

(β) Υποθέστε ισοδύναμο μήκος σωλήνωσης του συνδέσμου

refnet=0,5m και του συλλέκτη refnet=1m (για λόγους υπολογισμού του ισοδύναμου μήκους σωλήνωσης, όχι για τον υπολογισμό της πλήρωσης ψυκτικού).

5.3.5 Μήκος σωλήνωσης: Μόνο VRVDX

Για σύστημα που περιλαμβάνει μόνο εσωτερικές μονάδες VRVDX:

Διαμόρφωση συστήματος

Παράδειγμα Περιγραφή

Παράδειγμα 1,1

Παράδειγμα 1,2

Παράδειγμα 1,3

Μονή εξωτερική

Διακλάδωση με σύνδεσμο refnet

Μονή εξωτερική

Διακλάδωση με σύνδεσμο refnet και συλλέκτη refnet

Μονή εξωτερική

Διακλάδωση με συλλέκτη refnet

Παράδειγμα Περιγραφή

Παράδειγμα 2,2

Πολλαπλή εξωτερική

Διακλάδωση με σύνδεσμο refnet και συλλέκτη refnet

Παράδειγμα 2,3

Πολλαπλή εξωτερική

Διακλάδωση με συλλέκτη refnet

Παράδειγμα 3

Με βασική πολλαπλή διάταξη

Εσωτερική μονάδα Σύνδεσμος Refnet Συλλέκτης Refnet Κιτ σωλήνωσης πολλαπλής σύνδεσης εξωτερικών

μονάδων

Μέγιστο επιτρεπόμενο μήκος

▪ Μεταξύ εξωτερικών και εσωτερικών μονάδων (μονοί/πολλαπλοί

συνδυασμοί)

Πραγματικό μήκος σωλήνωσης

165m/135m

Παράδειγμα 1,1

▪ μονάδα 8: a+b+c+d+e+f+g+p≤165m

Παράδειγμα 1,2

▪ μονάδα6: a+b+h≤165m

▪ μονάδα 8: a+i+k≤165m

Παράδειγμα 1,3

▪ μονάδα8: a+i≤165m

Παράδειγμα 2,1

▪ μονάδα8: a+b+c+d+e+f+g+p≤135m

Ισοδύναμο μήκος 190m/160m

Συνολικό μήκος σωλήνωσης

1000m/500m

Παράδειγμα 1,1

▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤1000m

Παράδειγμα 2,1

▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m

Παράδειγμα 2,1

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Πολλαπλή εξωτερική

▪ Μεταξύ εξωτερικής διακλάδωσης και εξωτερικής μονάδας (μόνο

σε περίπτωση εγκατάστασης πολλαπλών εξωτερικών μονάδων) Διακλάδωση με σύνδεσμο refnet

Πραγματικό μήκος σωλήνωσης

10m

Παράδειγμα 3

▪ r, s, t≤10m, u≤5m

Ισοδύναμο μήκος 13m

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 19

5 Προετοιμασία

h i j k l m n

B C D E F G

b c d e f

1 2 3 4 5 6 7

2 3

h i j k l m n

B C D E F G

b c d e f

1 2 3 4 5 6 7

c d e f

g h

A B

1 2 3 4 5 6

7 8

b d e fig h

1 2 3 4 5 6 7

Μέγιστη επιτρεπόμενη διαφορά ύψους

H1 ≤50m (40m) (εάν η εξωτερική μονάδα έχει τοποθετηθεί

κάτω από τις εσωτερικές μονάδες)

Η εναλλακτική επέκταση έως τα 90m είναι δυνατή χωρίς το πρόσθετο προαιρετικό κιτ:

▪ Σε περίπτωση που η θέση της εξωτερικής μονάδας είναι

πιο ψηλά από την εσωτερική: η επέκταση είναι δυνατή έως και τα 90 m με την προϋπόθεση ότι πληρούνται οι 2 ακόλουθες προϋποθέσεις:

▪ Αυξημένο μέγεθος σωλήνωσης υγρού (δείτε τον πίνακα

"Αυξημένα μεγέθη" στην ενότητα "E: Σωλήνωση μεταξύ

του κιτ διακλάδωσης ψυκτικού και της εσωτερικής μονάδας"στη σελίδα16).

▪ Απαιτείται ειδική ρύθμιση στην εξωτερική μονάδα (δείτε

το σημείο [2‑49] στην ενότητα "7.2.8 Λειτουργία 2:

Ρυθμίσεις στον χώρο εγκατάστασης"στη σελίδα46).

▪ Σε περίπτωση που η θέση της εξωτερικής μονάδας είναι

πιο χαμηλά από την εσωτερική: η επέκταση είναι δυνατή έως και τα 90 m με την προϋπόθεση ότι πληρούνται οι 6 ακόλουθες προϋποθέσεις:

▪ 40~60 m: ελάχιστη αναλογία σύνδεσης, συνδέθηκε:

80%.

▪ 60~65 m: ελάχιστη αναλογία σύνδεσης, συνδέθηκε:

90%.

▪ 65~80 m: ελάχιστη αναλογία σύνδεσης, συνδέθηκε:

100%.

▪ 80~90 m: ελάχιστη αναλογία σύνδεσης, συνδέθηκε:

110%.

▪ Αυξημένο μέγεθος σωλήνωσης υγρού (δείτε τον πίνακα

"Αυξημένα μεγέθη" στην ενότητα "E: Σωλήνωση μεταξύ

του κιτ διακλάδωσης ψυκτικού και της εσωτερικής μονάδας"στη σελίδα16).

▪ Απαιτείται ειδική ρύθμιση στην εξωτερική μονάδα (δείτε

το σημείο [2‑35] στην ενότητα "7.2.8 Λειτουργία 2:

Ρυθμίσεις στον χώρο εγκατάστασης"στη σελίδα46).

H2 ≤30m

H3 ≤5m

Μέγιστο επιτρεπόμενο μήκος μετά τη διακλάδωση

Το μήκος σωλήνα από το κιτ της πρώτης διακλάδωσης ψυκτικού προς την εσωτερική μονάδα είναι ≤40 m.

Παράδειγμα 1.1: μονάδα 8: b+c+d+e+f+g+p≤40m

Παράδειγμα 1.2: μονάδα 6: b+h≤40m, μονάδα 8: i+k≤40m

Παράδειγμα 1.3: μονάδα 8: i≤40m

Ωστόσο, η επέκταση είναι δυνατή εάν πληρούνται όλες οι ακόλουθες προϋποθέσεις. Σε αυτήν την περίπτωση ο περιορισμός μπορεί να επεκταθεί έως τα 90m.

b Εάν το μήκος σωλήνα μεταξύ του πρώτου κιτ διακλάδωσης και

της πιο απομακρυσμένης εσωτερικής μονάδας είναι μεγαλύτερο από 40m, απαιτείται η αύξηση του μεγέθους σωλήνα της σωλήνωσης αερίου και της σωλήνωσης υγρού.

Εάν το μέγεθος του σωλήνα που έχει επεκταθεί είναι μεγαλύτερο από το μέγεθος του κεντρικού σωλήνα, τότε το μέγεθος του κεντρικού σωλήνα πρέπει να αυξηθεί εξίσου.

Αυξήστε το μέγεθος του σωλήνα ως εξής:

9,5 → 12,7, 12,7 → 15,9, 15,9 → 19,1, 19,1 → 22,2, 22,2 → 25,4

(α)

, 28,6 → 31,8

(α)

, 34,9 → 38,1

(α)

(α) Εάν το αυξημένο μέγεθος ΔΕΝ είναι διαθέσιμο, θα πρέπει να χρησιμοποιήσετε το βασικό μέγεθος. ΔΕΝ επιτρέπονται μεγέθη ακόμη μεγαλύτερα από το αυξημένο. Όμως ακόμα κι αν χρησιμοποιείτε το βασικό μέγεθος, επιτρέπεται να αυξήσετε το μέγιστο μήκος σωληνώσεων μετά το πρώτο κιτ διακλάδωσης αρκεί να πληρούνται όλες οι άλλες προϋποθέσεις.

Παράδειγμα: μονάδα8: b+c+d+e+f+g+p≤90m και b+c+d+e+f +g>40m· αυξήστε το μέγεθος σωλήνα των b, c, d, e, f, g.

c Μετά την αύξηση του μεγέθους του σωλήνα (βήμαβ), το μήκος

της σωλήνωσης θα πρέπει να υπολογίζεται ως διπλάσιο (εκτός από τον κεντρικό σωλήνα και τους σωλήνες που δεν έχουν αυξηθεί σε μέγεθος).

Το συνολικό μήκος σωλήνωσης θα πρέπει να κυμαίνεται εντός των προβλεπόμενων ορίων (δείτε τον πίνακα παραπάνω).

Παράδειγμα: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n +p≤1000m (500m).

d Η διαφορά μήκους σωλήνωσης μεταξύ της πλησιέστερης

εσωτερικής μονάδας (από την πρώτη διακλάδωση) και της εξωτερικής μονάδας και της πιο απομακρυσμένης εσωτερικής μονάδας και της εξωτερικής μονάδας είναι ≤40m.

Παράδειγμα: Η πιο απομακρυσμένη εσωτερική μονάδα 8. Η πλησιέστερη εσωτερική μονάδα 1 → (a+b+c+d+e+f+g+p)–(a +h)≤40m.

5.3.6 Μήκος σωλήνωσης: VRV DX και Hydrobox

Για σύστημα που περιλαμβάνει εσωτερικές μονάδες VRV DX και Hydrobox:

Διαμόρφωση συστήματος

Παράδειγμα Περιγραφή

Παράδειγμα 1

Παράδειγμα 2

Διακλάδωση με σύνδεσμο refnet

Διακλάδωση με σύνδεσμο refnet και συλλέκτη refnet

Συνθήκες:

a Το μήκος σωλήνωσης ανάμεσα σε όλες τις εσωτερικές μονάδες

και το πλησιέστερο κιτ διακλάδωσης είναι ≤40m.

Παράδειγμα: h, i, j … p≤40m

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

1 Εξωτερικές μονάδες 2 Σύνδεσμοι refnet (A~G) 3 Εσωτερική μονάδα (1~8)

Παράδειγμα 3

1~7 Εσωτερικές μονάδες VRVDX

8 Μονάδα Hydrobox (HXY080/125)

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Διακλάδωση με συλλέκτη refnet

Page 20

5 Προετοιμασία

BP1 6

b d

A B

BP2

321

a b

Μέγιστο επιτρεπόμενο μήκος

Μεταξύ εξωτερικών και εσωτερικών μονάδων.

Πραγματικό μήκος σωλήνωσης

135m

Παράδειγμα 1:

▪ a+b+c+d+e+f+g+p≤135 m

▪ a+b+c+d+k≤135m

Παράδειγμα 2:

▪ a+i+k≤135m

▪ a+b+e≤135m

Παράδειγμα 3:

▪ a+i≤135m

▪ a+d≤135m

Ισοδύναμο μήκος

Συνολικό μήκος σωλήνωσης

(α)

160m

300m

Παράδειγμα 3:

▪ a+b+c+d+e+f+g+h+i≤300m

(α) Υποθέτοντας ότι το ισοδύναμο μήκος σωλήνωσης του

συνδέσμου refnet=0,5m και του συλλέκτη refnet =1m (για λόγους υπολογισμού).

Μέγιστη επιτρεπόμενη διαφορά ύψους (στην εσωτερική μονάδα Hydrobox)

H1 ≤50m (40m) (εάν η εξωτερική μονάδα έχει τοποθετηθεί

κάτω από τις εσωτερικές μονάδες)

H2 ≤15m

Μέγιστο επιτρεπόμενο μήκος μετά τη διακλάδωση

Το μήκος σωλήνα από το κιτ της πρώτης διακλάδωσης ψυκτικού προς την εσωτερική μονάδα είναι ≤40 m.

Παράδειγμα 1: μονάδα 8: b+c+d+e+f+g+p≤40m

Παράδειγμα 2: μονάδα 6: b+h≤40m, μονάδα 8: i+k≤40m

Παράδειγμα 3: μονάδα 8: i≤40m, μονάδα 2: c≤40m

5.3.7 Μήκος σωλήνωσης: VRV DX και RA DX

Για σύστημα που περιλαμβάνει εσωτερικές μονάδες VRV DX και εσωτερικές μονάδες RADX:

Διαμόρφωση συστήματος

Πραγματικό μήκος σωλήνωσης

100m

Παράδειγμα:

a+b+g+l≤100m

Ισοδύναμο μήκος

Συνολικό μήκος σωλήνωσης

(α)

120m

250m

Παράδειγμα:

a+b+d+g+l+k+c+e+f+h+i+j≤250m

(α) Υποθέτοντας ότι το ισοδύναμο μήκος σωλήνωσης του

συνδέσμου refnet=0,5m και του συλλέκτη refnet =1m (για λόγους υπολογισμού).

▪ Μεταξύ μονάδας BP και εσωτερικής μονάδας.

Δείκτης απόδοσης εσωτερικής

Μήκος σωλήνα

μονάδας

<60 2~15m

60 2~12m

71 2~8m

Σχόλιο: Ελάχιστο επιτρεπόμενο μήκος μεταξύ εξωτερικής μονάδας και κιτ πρώτης διακλάδωσης ψυκτικού>5 m (πιθανή μετάδοση του ήχου του ψυκτικού από την εξωτερική μονάδα).

Παράδειγμα: a>5m

Μέγιστη επιτρεπόμενη διαφορά ύψους

H1 ≤50m (40m) (εάν η εξωτερική μονάδα έχει τοποθετηθεί

κάτω από τις εσωτερικές μονάδες)

H2 ≤15m

H4 ≤40m

H5 ≤15m

H6 ≤5m

Μέγιστο επιτρεπόμενο μήκος μετά τη διακλάδωση

Το μήκος σωλήνα από το κιτ της πρώτης διακλάδωσης ψυκτικού προς την εσωτερική μονάδα είναι ≤50m.

Παράδειγμα: b+g+l≤50m

Εάν το μήκος σωλήνωσης μεταξύ της πρώτης διακλάδωσης και της μονάδας BP ή της εσωτερικής μονάδας VRV DX είναι μεγαλύτερο από 20m, απαιτείται η αύξηση του μεγέθους της σωλήνωσης αερίου και υγρού μεταξύ της πρώτης διακλάδωσης και της μονάδας BP ή της εσωτερικής μονάδας VRVDX. Εάν η διάμετρος της σωλήνωσης της οποίας το μήκος έχει ήδη αυξηθεί ξεπερνά τη διάμετρο της σωλήνωσης πριν από το πρώτο κιτ διακλάδωσης, τότε για το τελευταίο απαιτείται εξίσου η αύξηση του μεγέθους των σωληνώσεων υγρού και αερίου.

Συλλέκτης

Κουτί BP

1~5 Εσωτερικές μονάδες RADX

6,7 Εσωτερικές μονάδες VRVDX

Μέγιστο επιτρεπόμενο μήκος

▪ Μεταξύ εξωτερικής μονάδας και εσωτερικής μονάδας.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

5.3.8 Πολλαπλές εξωτερικές μονάδες: Πιθανές διατάξεις

▪ Οι σωληνώσεις μεταξύ των εξωτερικών μονάδων πρέπει να είναι

οριζόντιες ή να γέρνουν ελαφρώς προς τα πάνω για να αποφεύγεται ο κίνδυνος κατακράτησης λαδιού στις σωληνώσεις.

Διάταξη 1

Διάταξη 2

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 21

5 Προετοιμασία

b b b

≥200 mm

≤2 m

≤2 m ≤2 m

≥200 mm

>2 m >2 m

A B C

a b c

a Προς εσωτερική μονάδα b Σωλήνωση μεταξύ των εξωτερικών μονάδων X Δεν επιτρέπεται (παραμένει λάδι στη σωλήνωση) O Επιτρέπεται

▪ Για να αποφύγετε τον κίνδυνο κατακράτησης λαδιού στην τελική

εξωτερική μονάδα, να συνδέετε πάντα τη βαλβίδα διακοπής και τη σωλήνωση μεταξύ των εξωτερικών μονάδων, όπως φαίνεται παρακάτω, στις σωστές ρυθμίσεις της εικόνας 4.

ΕΙΔΟΠΟΙΗΣΗ

Υπάρχουν περιορισμοί στη διάταξη σύνδεσης του σωλήνα ψυκτικού μέσου μεταξύ των εξωτερικών μονάδων σε περίπτωση εγκατάστασης συστήματος πολλαπλών εξωτερικών μονάδων. Εγκαταστήστε σύμφωνα με τους ακόλουθους περιορισμούς. Οι αποδόσεις των εξωτερικών μονάδων A, B, και C πρέπει να πληρούν τις ακόλουθες περιοριστικές συνθήκες: A≥B≥C.

a Προς τις εσωτερικές μονάδες

b Κιτ σωλήνωσης πολλαπλής σύνδεσης εξωτερικής

μονάδας (πρώτη διακλάδωση)

c Κιτ σωλήνωσης πολλαπλής σύνδεσης εξωτερικής μονάδας (δεύτερη διακλάδωση)

5.4 Προετοιμασία των ηλεκτρικών καλωδιώσεων

5.4.1 Πληροφορίες για την προετοιμασία των ηλεκτρικών καλωδιώσεων

▪ Εάν το μήκος σωλήνωσης μεταξύ των εξωτερικών μονάδων

ξεπερνά τα 2 m, δημιουργήστε μια ανύψωση 200 mm ή μεγαλύτερη στη γραμμή αερίου εντός 2 m από το κιτ.

≤2m

>2m

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

α Προς εσωτερική μονάδα β Το λάδι συγκεντρώνεται στην τελική εξωτερική μονάδα

όταν το σύστημα σταματά

X Δεν επιτρέπεται O Επιτρέπεται

Εάν Τότε

a Προς εσωτερική μονάδα

b Σωλήνωση μεταξύ των εξωτερικών μονάδων

ΠΛΗΡΟΦΟΡΙΕΣ

Διαβάστε επίσης τις προφυλάξεις και τις απαιτήσεις που αναφέρονται στο κεφάλαιο "Γενικές προφυλάξεις ασφαλείας".

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αν η τροφοδοσία ρεύματος δεν έχει φάση N ή έχει

εσφαλμένη φάση N, ενδέχεται να προκληθεί βλάβη στη συσκευή.

▪ Γειώστε σωστά τη μονάδα. ΜΗΝ γειώνετε τη μονάδα σε

σωλήνες ύδρευσης, σε απορροφητή υπέρτασης ή σε γείωση τηλεφωνικής γραμμής. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Στερεώστε τα ηλεκτρικά καλώδια με δεματικά

καλωδίων, ώστε τα καλώδια να ΜΗΝ έρχονται σε επαφή με αιχμηρά άκρα ή με τους σωλήνες, ειδικά στην πλευρά υψηλής πίεσης.

▪ ΜΗΝ χρησιμοποιείτε καλώδια τυλιγμένα με ταινία,

γυμνωμένα καλώδια, μπαλαντέζες ή πολύπριζα. Ενδέχεται να προκληθεί υπερθέρμανση, ηλεκτροπληξία ή πυρκαγιά.

▪ ΜΗΝ εγκαταστήσετε πυκνωτή μεταβολής φάσεως,

επειδή αυτή η μονάδα είναι εξοπλισμένη με Inverter. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και ενδέχεται να προκαλέσει ατύχημα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Όλες οι εργασίες καλωδίωσης ΠΡΕΠΕΙ να

πραγματοποιηθούν από εξουσιοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Οι ηλεκτρικές συνδέσεις πρέπει να γίνουν στη σταθερή

καλωδίωση.

▪ Όλα τα εξαρτήματα του εμπορίου και όλες οι ηλεκτρικές

κατασκευές ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 22

5 Προετοιμασία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Το εφεδρικό σύστημα θέρμανσης ΠΡΕΠΕΙ να έχει μια ξεχωριστή παροχή ρεύματος και ΠΡΕΠΕΙ να προστατεύεται με χρήση των απαιτούμενων διατάξεων ασφαλείας σύμφωνα με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιείτε ΠΑΝΤΑ πολύκλωνο καλώδιο για τα καλώδια παροχής ρεύματος.

5.4.2 Σχετικά με τη συμμόρφωση προς τις ηλεκτρικές προδιαγραφές

Αυτό το μηχάνημα συμμορφώνεται με τα πρότυπα:

▪ EN/IEC 61000‑3‑11 με την προϋπόθεση ότι η αντίσταση του

συστήματος Z διασύνδεσης μεταξύ της παροχής του χρήστη και το δημόσιο σύστημα.

▪ EN/IEC 61000‑3‑11 = Ευρωπαϊκό/Διεθνές Τεχνικό Πρότυπο

που καθορίζει τα όρια μεταβολών και διακυμάνσεων τάσης σε δημόσια συστήματα τροφοδοσίας χαμηλής τάσης για εξοπλισμό με ονομαστικό ρεύμα ≤75A.

▪ Ο τεχνικός εγκατάστασης ή ο χρήστης του μηχανήματος έχουν

την ευθύνη να διασφαλίσουν -συμβουλευόμενοι αν χρειάζεται την εταιρεία που διαχειρίζεται το δίκτυο διανομής- ότι το μηχάνημα είναι συνδεδεμένο αποκλειστικά σε παροχή με αντίσταση συστήματος Z

▪ EN/IEC 61000‑3‑12 με την προϋπόθεση ότι η ισχύς

βραχυκύκλωσης Ssc είναι μεγαλύτερη ή ίση με την ελάχιστη τιμή Ssc στο σημείο διασύνδεσης μεταξύ της παροχής του χρήστη και το δημόσιο σύστημα.

▪ EN/IEC 61000‑3‑12 = Ευρωπαϊκό/Διεθνές τεχνικό πρότυπο

που καθορίζει τα όρια για τα ρεύματα αρμονικών που παράγονται από εξοπλισμό συνδεδεμένο σε δημόσια συστήματα χαμηλής τάσης με ρεύμα εισόδου>16A και ≤75 A ανά φάση.

▪ Ο τεχνικός εγκατάστασης ή ο χρήστης του μηχανήματος έχουν

την ευθύνη να διασφαλίσουν, συμβουλευόμενοι αν χρειάζεται την εταιρεία που διαχειρίζεται το δίκτυο διανομής, ότι το μηχάνημα είναι συνδεδεμένο αποκλειστικά σε παροχή με ισχύ βραχυκύκλωσης Ssc μεγαλύτερη ή ίση με την ελάχιστη τιμή Ssc.

Μοντέλο Z

RYYQ8/RYMQ8/RXYQ8 — 4050

RYYQ10/RYMQ10/RXYQ10 — 5535

RYYQ12/RYMQ12/RXYQ12 — 6038

RYYQ14/RYMQ14/RXYQ14 — 6793

RYYQ16/RYMQ16/RXYQ16 — 7547

RYYQ18/RYMQ18/RXYQ18 — 8805

RYYQ20/RYMQ20/RXYQ20 — 9812

RYYQ22/RXYQ22 — 11573

RYYQ24/RXYQ24 — 11597

RYYQ26/RXYQ26 — 12831

RYYQ28/RXYQ28 — 13585

RYYQ30/RXYQ30 — 14843

RYYQ32/RXYQ32 — 15094

RYYQ34/RXYQ34 — 16352

RYYQ36/RXYQ36 — 17359

RYYQ38/RXYQ38 — 19397

RYYQ40/RXYQ40 — 20378

RYYQ42/RXYQ42 — 20629

RYYQ44/RXYQ44 — 21132

είναι μικρότερη ή ίση με Z

sys

μικρότερη ή ίση με Z

sys

(Ω) Ελάχιστη τιμή S

max

στο σημείο

max

(kVA)

Μοντέλο Z

(Ω) Ελάχιστη τιμή S

max

(kVA)

RYYQ46/RXYQ46 — 21887

RYYQ48/RXYQ48 — 22641

RYYQ50/RXYQ50 — 23899

RYYQ52/RXYQ52 — 25157

RYYQ54/RXYQ54 — 26415

ΠΛΗΡΟΦΟΡΙΕΣ

Οι πολλαπλές μονάδες έχουν βασικούς συνδυασμούς.

5.4.3 Απαιτήσεις διατάξεων ασφαλείας

Η ηλεκτρική παροχή πρέπει να διαθέτει για προστασία τις απαιτούμενες διατάξεις ασφαλείας δηλ. γενικό διακόπτη, ασφάλεια βραδείας τήξεως σε κάθε φάση και προστασία γείωσης σε συμμόρφωση με την ισχύουσα νομοθεσία.

Για βασικούς συνδυασμούς

Η επιλογή και ο ορισμός του μεγέθους της καλωδίωσης θα πρέπει να πραγματοποιούνται σε συμμόρφωση με την ισχύουσα νομοθεσία, βάσει των στοιχείων του ακόλουθου πίνακα.

ΠΛΗΡΟΦΟΡΙΕΣ

Οι πολλαπλές μονάδες έχουν βασικούς συνδυασμούς.

Μοντέλο Ελάχιστο

επιτρεπόμενο

ρεύμα

κυκλώματος

RYYQ8/RYMQ8/RXYQ8 16,1A 20A

RYYQ10/RYMQ10/RXYQ10 22,0A 25A

RYYQ12/RYMQ12/RXYQ12 24,0A 32A

RYYQ14/RYMQ14/RXYQ14 27,0A 32A

RYYQ16/RYMQ16/RXYQ16 31,0A 40A

RYYQ18/RYMQ18/RXYQ18 35,0A 40A

RYYQ20/RYMQ20/RXYQ20 39,0A 50A

RYYQ22/RXYQ22 46,0A 63A

RYYQ24/RXYQ24 46,0A 63A

RYYQ26/RXYQ26 51,0A 63A

RYYQ28/RXYQ28 55,0A 63A

RYYQ30/RXYQ30 59,0A 80A

RYYQ32/RXYQ32 62,0A 80A

RYYQ34/RXYQ34 66,0A 80A

RYYQ36/RXYQ36 70,0A 80A

RYYQ38/RXYQ38 76,0A 100A

RYYQ40/RXYQ40 81,0A 100A

RYYQ42/RXYQ42 84,0A 100A

RYYQ44/RXYQ44 86,0A 100A

RYYQ46/RXYQ46 89,0A 100A

RYYQ48/RXYQ48 93,0A 125A

RYYQ50/RXYQ50 97,0A 125A

RYYQ52/RXYQ52 101,0A 125A

RYYQ54/RXYQ54 105,0A 125A

Για όλα τα μοντέλα:

▪ Φάση και συχνότητα: 3N~50Hz

▪ Τάση: 380~415V

▪ Τμήμα γραμμής μετάδοσης: 0,75~1,25 mm2, το μέγιστο μήκος

είναι 1000m. Εάν η συνολική καλωδίωση μετάδοσης υπερβαίνει αυτά τα όρια, μπορεί να προκληθεί σφάλμα επικοινωνίας.

Συνιστώμενες

ασφάλειες

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 23

Για μη βασικούς συνδυασμούς

14×14×

8~12 HP 14~20 HP

2×

8~12 HP

SW8

14~20 HP

6×

SW8

Υπολογίστε τη συνιστώμενη απόδοση της ασφάλειας.

6 Εγκατάσταση

ΥπολογισμόςΥπολογίστε, προσθέτοντας το ελάχιστο επιτρεπόμενο

ρεύμα κυκλώματος κάθε μονάδας που χρησιμοποιείται (σύμφωνα με τον παραπάνω πίνακα), πολλαπλασιάστε το αποτέλεσμα επί 1,1 και επιλέξτε το αμέσως μεγαλύτερο προτεινόμενο μέγεθος ασφάλειας.

ΠαράδειγμαΣυνδυάστε τα RXYQ30 χρησιμοποιώντας τα RXYQ8,

RXYQ10 και RXYQ12.

▪ Ελάχιστη ένταση κυκλώματος του RXYQ8=16,1A

▪ Ελάχιστη ένταση κυκλώματος του RXYQ10=22,0A

▪ Ελάχιστη ένταση κυκλώματος του RXYQ12=24,0A

Αντίστοιχα, η ελάχιστη ένταση κυκλώματος του RXYQ30=16,1+22,0+24,0=62,1A

Πολλαπλασιάστε το παραπάνω αποτέλεσμα με 1,1 ⇒ (62,1A×1,1)=68,3A, έτσι ώστε η συνιστώμενη απόδοση ασφάλειας να είναι 80A.

ΕΙΔΟΠΟΙΗΣΗ

Όταν χρησιμοποιείτε ηλεκτρονόμους, φροντίζετε το παραμένον ρεύμα να είναι υψηλής ταχύτητας και ονομαστικής τάσης 300 mA.

6 Εγκατάσταση

6.1 Επισκόπηση: Εγκατάσταση

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε στον χώρο εγκατάστασης για να εγκαταστήσετε το σύστημα.

Τυπική ροή εργασίας

Η εγκατάσταση συνήθως περιλαμβάνει τα ακόλουθα στάδια:

1 Άνοιγμα των μονάδων

2 Τοποθέτηση της εξωτερικής μονάδας

3 Σύνδεση της σωλήνωσης ψυκτικού

4 Έλεγχος των σωληνώσεων ψυκτικού

5 Μόνωση της σωλήνωσης ψυκτικού

6 Πλήρωση ψυκτικού

7 Σύνδεση της ηλεκτρικής καλωδίωσης

Αφού ανοίξουν οι μπροστινές πλάκες, γίνεται δυνατή η πρόσβαση στο στο κουτί των ηλεκτρικών εξαρτημάτων. Ανατρέξτε στην ενότητα

"6.2.2Άνοιγμα του κουτιού ηλεκτρικών εξαρτημάτων της εξωτερικής μονάδας"στη σελίδα23.

Για τις ανάγκες της συντήρησης, απαιτείται πρόσβαση στα κουμπιά της κύριας πλακέτας. Δεν χρειάζεται να ανοίξετε το κάλυμμα του κουτιού ηλεκτρικών εξαρτημάτων για να αποκτήσετε πρόσβαση σε αυτά τα κουμπιά. Ανατρέξτε στην ενότητα "7.2.3 Πρόσβαση στα

στοιχεία ρυθμίσεων στον χώρο εγκατάστασης"στη σελίδα43.

6.2.2 Άνοιγμα του κουτιού ηλεκτρικών εξαρτημάτων της εξωτερικής μονάδας

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ ασκείτε υπερβολική δύναμη κατά το άνοιγμα του καλύμματος του κιβωτίου ηλεκτρονικών εξαρτημάτων. Κάτι τέτοιο μπορεί να παραμορφώσει το κάλυμμα, οδηγώντας στην εισχώρηση νερού και σε βλάβη του εξοπλισμού.

6.2 Άνοιγμα των μονάδων

6.2.1 Άνοιγμα της εξωτερικής μονάδας

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

Για να αποκτήσετε πρόσβαση στη μονάδα, θα πρέπει να ανοίξετε τις μπροστινές πλάκες ως εξής:

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 24

6 Εγκατάσταση

a b

c d

≥100 mm

729

≤613

≥929

≥AB

(mm)

20 mm

ΕΙΔΟΠΟΙΗΣΗ

Κατά το κλείσιμο του καλύμματος του κουτιού ηλεκτρικών εξαρτημάτων, βεβαιωθείτε ότι το στεγανοποιητικό υλικό στο κάτω και πίσω μέρος του καλύμματος ΔΕΝ έχει παγιδευτεί και ΔΕΝ έχει κυρτωθεί προς τα μέσα.

a Κάλυμμα κουτιού ηλεκτρικών εξαρτημάτων

b Μπροστινή όψη

c Μπλοκ ακροδεκτών παροχής ρεύματος

d Στεγανοποιητικό υλικό

e Μπορεί να εισχωρήσουν ακαθαρσίες και υγρασία

X Δεν επιτρέπεται

O Επιτρέπεται

6.3 Τοποθέτηση της εξωτερικής μονάδας

6.3.1 Παροχή της υποδομής εγκατάστασης

Εξασφαλίστε ότι η μονάδα είναι εγκατεστημένη οριζόντια σε βάση επαρκούς αντοχής, ώστε να αποτρέπονται οι κραδασμοί και ο θόρυβος.

HP AA AB

8~12 766 992

14~20 1076 1302

▪ Στερεώστε τη μονάδα στη θέση της χρησιμοποιώντας τέσσερα

μπουλόνια θεμελίωσης Μ12. Συνιστάται να βιδώσετε τα μπουλόνια θεμελίωσης τόσο ώστε το μήκος τους να παραμείνει 20mm από την επιφάνεια της θεμελίωσης.

ΕΙΔΟΠΟΙΗΣΗ

▪ Προετοιμάστε ένα κανάλι εκροής γύρω από τη βάση

που θα αποστραγγίζει τα απόνερα γύρω από τη μονάδα. Κατά τη λειτουργία θέρμανσης και όταν οι εξωτερικές θερμοκρασίες είναι κάτω από το μηδέν, το αποστραγγισμένο νερό από την εξωτερική μονάδα θα παγώσει. Εάν δεν πραγματοποιηθεί αποστράγγιση του νερού, η περιοχή γύρω από τη μονάδα ενδέχεται να είναι εξαιρετικά ολισθηρή.

▪ Εάν εγκαταστήσετε τη μονάδα σε διαβρωτικό

περιβάλλον, χρησιμοποιήστε ένα παξιμάδι με πλαστική ροδέλα (a) για να το προστατεύσετε από τη σκουριά.

ΕΙΔΟΠΟΙΗΣΗ

▪ Εάν χρειάζεται να αυξηθεί το ύψος εγκατάστασης της

μονάδας, ΜΗΝ χρησιμοποιείτε βάσεις για να στηρίξετε μόνο τις γωνίες.

▪ Η απόσταση μεταξύ των βάσεων κάτω από τη μονάδα

πρέπει να είναι τουλάχιστον 100mm.

X Δεν επιτρέπεται

O Επιτρέπεται (* = προτιμώμενη εγκατάσταση)

▪ Το ύψος της θεμελίωσης πρέπει να είναι τουλάχιστον 150 mm

από το δάπεδο. Σε περιοχές με έντονες χιονοπτώσεις, αυτό το ύψος θα πρέπει να αυξάνεται ανάλογα με τη θέση και τις συνθήκες εγκατάστασης.

▪ Η προτιμώμενη εγκατάσταση είναι σε συμπαγές διαμήκες θεμέλιο

(πλαίσιο από χαλύβδινες δοκούς ή σκυρόδεμα). Η βάση θα πρέπει να είναι μεγαλύτερη από την σημειωμένη γκρίζα περιοχή.

6.4 Σύνδεση της σωλήνωσης ψυκτικού

6.4.1 Προφυλάξεις κατά τη σύνδεση της σωλήνωσης ψυκτικού

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι οι σωληνώσεις και οι συνδέσεις του χώρου εγκατάστασης ΔΕΝ υποβάλλονται σε ένταση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Η υπερβολική συγκέντρωση ψυκτικού σε ένα κλειστό

χώρο ενδέχεται να προκαλέσει έλλειψη οξυγόνου.

▪ Εάν το ψυκτικό αέριο έρθει σε επαφή με φωτιά,

ενδέχεται να παραχθούν τοξικά αέρια.

Ελάχιστη θεμελίωση

a Σημείο στερέωσης (4×)

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 25

6 Εγκατάσταση

a b

2 2

≤Ø25.4 >Ø25.4

▪ Χρησιμοποιείτε μόνο αποξειδωμένο χαλκό με φωσφορικό οξύ

χωρίς ενώσεις.

ΕΙΔΟΠΟΙΗΣΗ

6.4.2 Σχετικά με τη σύνδεση της σωλήνωσης ψυκτικού

Πριν συνδέσετε τη σωλήνωση ψυκτικού, βεβαιωθείτε ότι έχουν τοποθετηθεί οι εξωτερικές και εσωτερικές μονάδες.

Για τη σύνδεση της σωλήνωσης ψυκτικού απαιτείται:

▪ Η δρομολόγηση και σύνδεση της σωλήνωσης ψυκτικού με την

εξωτερική μονάδα

▪ Η προστασία της εξωτερικής μονάδας κατά της ρύπανσης

▪ Η σύνδεση της σωλήνωσης ψυκτικού στις εσωτερικές μονάδες

(συμβουλευτείτε το εγχειρίδιο εγκατάστασης των εσωτερικών μονάδων)

▪ Η σύνδεση του κιτ σωλήνωσης πολλαπλής σύνδεσης

▪ Η σύνδεση του κιτ διακλάδωσης ψυκτικού

▪ Λαμβάνετε υπόψη σας τις οδηγίες για:

▪ Τη χαλκοσυγκόλληση

▪ Τη χρήση των βαλβίδων διακοπής

▪ Την αφαίρεση των σωλήνων πίεσης

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις κατά το άνοιγμα χαραγμένων οπών:

▪ Αποφύγετε την πρόκληση ζημιάς στο περίβλημα.

▪ Αφού έχετε ανοίξει τις χαραγμένες οπές, σας

συνιστούμε να αφαιρέσετε τα γρέζια και να περάσετε με μίνιο τις άκρες και την περιοχή γύρω από τις άκρες για να αποφύγετε τη δημιουργία σκουριάς.

▪ Όταν περάσετε τα ηλεκτρικά καλώδια μέσα από τις

χαραγμένες οπές, τυλίξτε την καλωδίωση με προστατευτική ταινία για να αποφύγετε ζημιές.

6.4.4 Σύνδεση της σωλήνωσης ψυκτικού με την εξωτερική μονάδα

ΠΛΗΡΟΦΟΡΙΕΣ

Όλες οι τοπικές σωληνώσεις διασύνδεσης των μονάδων είναι του εμπορίου, εκτός από τους πρόσθετους σωλήνες.

ΕΙΔΟΠΟΙΗΣΗ

Προφυλάξεις στη σύνδεση σωληνώσεων εγκατάστασης. Προσθέστε το υλικό χαλκοσυγκόλλησης όπως φαίνεται στην εικόνα.

6.4.3 Δρομολόγηση της σωλήνωσης ψυκτικού

Η εγκατάσταση των σωληνώσεων ψυκτικού πραγματοποιείται από μπροστά ή πλευρικά (όταν βγαίνει από κάτω) όπως φαίνεται στο παρακάτω σχήμα.

α Σύνδεση στην αριστερή πλευρά β Μπροστινή σύνδεση

γ Σύνδεση στη δεξιά πλευρά

Για πλευρικές συνδέσεις, θα πρέπει να αφαιρείται η χαραγμένη οπή στην κάτω πλάκα:

α Μεγάλη χαραγμένη οπή β Τρυπάνι

γ Σημεία διάνοιξης οπών

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι θα χρησιμοποιήσετε τις παρεχόμενες

σωληνώσεις όταν πραγματοποιήσετε τις συνδέσεις στο χώρο.

▪ Βεβαιωθείτε ότι οι σωληνώσεις που τοποθετούνται

επιτόπου δεν εφάπτονται σε άλλες σωληνώσεις, τον κάτω ή τον πλευρικό πίνακα. Ειδικότερα για την κάτω και την πλευρική σύνδεση, βεβαιωθείτε ότι προστατεύετε τις σωληνώσεις με επαρκή μόνωση, ώστε να αποτρέψετε ενδεχόμενη επαφή με το εξωτερικό περίβλημα.

Συνδέστε τις βαλβίδες διακοπής με τη σωλήνωση του χώρου εγκατάστασης χρησιμοποιώντας τους βοηθητικούς σωλήνες που παρέχονται με τη μονάδα.

Οι συνδέσεις στα κιτ διακλάδωσης αποτελούν ευθύνη του τεχνικού εγκατάστασης (σωλήνωση εγκατάστασης).

6.4.5 Σύνδεση του κιτ σωληνώσεων πολλαπλής σύνδεσης

ΕΙΔΟΠΟΙΗΣΗ

Εσφαλμένη εγκατάσταση μπορεί να οδηγήσει σε δυσλειτουργία της εξωτερικής μονάδας.

▪ Τοποθετήστε τις ενώσεις οριζόντια έτσι, ώστε η ετικέτα ασφαλείας

(a) που βρίσκεται επάνω στον σύνδεσμο να βρίσκεται στην κορυφή.

▪ Μην γείρετε τον σύνδεσμο περισσότερο από 7,5° (δείτε όψη A).

▪ Μην τοποθετείτε τον σύνδεσμο κάθετα (δείτε όψη B).

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 26

6 Εγκατάσταση

A B

7.5°

>120 mm

>500 mm

a Ετικέτα ασφαλείας X Δεν επιτρέπεται

O Επιτρέπεται

▪ Βεβαιωθείτε ότι το συνολικό μήκος της σωλήνωσης που έχει

συνδεθεί στον σύνδεσμο είναι απολύτως ευθεία για περισσότερο από 500 mm. Μόνο αν έχει συνδεθεί μια ευθεία σωλήνωση εγκατάστασης για περισσότερο από 120 mm, θα διασφαλιστεί μια ευθεία περιοχή μήκους μεγαλύτερου από 500mm.

6.4.6 Πολλαπλές εξωτερικές μονάδες: Χαραγμένες οπές

Σύνδεση Περιγραφή

Μπροστινή σύνδεση Ανοίξτε τις χαραγμένες οπές της μπροστινής

πλάκας προς σύνδεση.

a Οριζόντια επιφάνεια b Σύνδεσμος refnet συνδεδεμένος κατακόρυφα c Σύνδεσμος refnet συνδεδεμένος οριζόντια

6.4.8 Προστασία κατά της μόλυνσης

Προστατεύστε τις σωληνώσεις όπως περιγράφεται στον παρακάτω πίνακα, ώστε να αποτρέψετε την εισχώρηση χωμάτων, υγρασίας ή σκόνης στις σωληνώσεις.

Μονάδα Χρονική περίοδος

εγκατάστασης

Εξωτερική μονάδα >1μήνα Σφίξτε το σωλήνα

<1μήνα Σφίξτε το σωλήνα ή

Εσωτερική μονάδα Ανεξάρτητα από τη

χρονική περίοδο

Μέθοδος

προστασίας

κολλήστε τον με ταινία

Κάτω σύνδεση Αφαιρέστε τις χαραγμένες οπές στο κάτω

πλαίσιο και περάστε τις σωληνώσεις από κάτω.

6.4.7 Σύνδεση κιτ διακλάδωσης ψυκτικού

Για την εγκατάσταση του κιτ διακλάδωσης ψυκτικού μέσου συμβουλευτείτε το εγχειρίδιο εγκατάστασης που συνοδεύει το κιτ.

▪ Συνδέστε τον σύνδεσμο refnet έτσι ώστε να διακλαδωθεί

οριζοντίως ή καθέτως.

▪ Συνδέστε τον συλλέκτη refnet έτσι ώστε να διακλαδωθεί

οριζοντίως.

Σφραγίστε τις οπές εισόδων σωλήνωσης και καλωδίωσης, χρησιμοποιώντας στεγανοποιητικό υλικό (προμήθεια από το τοπικό εμπόριο) διαφορετικά η απόδοση της μονάδας θα μειωθεί και στο μηχάνημα μπορεί να εισχωρήσουν μικρά ζώα.

Παράδειγμα: πέρασμα σωληνώσεων από μπροστά.

α Κλείστε τις περιοχές που επισημαίνονται με " ". (Όταν

οι σωληνώσεις περνούν από τον μπροστινό πίνακα.)

▪ Χρησιμοποιείτε μόνο καθαρούς σωλήνες.

▪ Κρατήστε το άκρο του σωλήνα προς τα κάτω όταν αφαιρείτε τα

γρέζια.

▪ Καλύψτε το άκρο του σωλήνα όταν τον περνάτε μέσα από τοίχο,

για να αποτρέψετε την εισχώρηση σκόνης και/ή σωματιδίων.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 27

6 Εγκατάσταση

2 2

≤Ø25.4 >Ø25.4

a b c d e

a b

6.4.9 Χαλκοσυγκόλληση του άκρου του σωλήνα

ΕΙΔΟΠΟΙΗΣΗ

▪ Κατά τη διάρκεια της χαλκοσυγκόλλησης, ψύξτε με άζωτο

προκειμένου να αποτρέψετε την επικάθιση μεγάλων ποσοτήτων οξειδίων στο εσωτερικό της σωλήνωσης. Αυτές οι επικαθίσεις έχουν αρνητικές επιπτώσεις για τις βαλβίδες και τους συμπιεστές στο σύστημα ψύξης και εμποδίζουν τη σωστή λειτουργία.

▪ Ρυθμίστε την πίεση του αζώτου στα 20 kPa (0,2bar) (αρκετή ώστε

να τη νιώθετε στο δέρμα) με μια βαλβίδα μείωσης πίεσης.

a Σωλήνωση ψυκτικού

b Σημείο προς χαλκοσυγκόλληση

c Τοποθέτηση ταινίας

d Χειροκίνητη βαλβίδα

e Βαλβίδα μείωσης πίεσης

f Άζωτο

▪ ΜΗΝ χρησιμοποιείτε αντιοξειδωτικά κατά τη χαλκοσυγκόλληση

ενώσεων σωλήνων. Υπολείμματα ενδέχεται να φράξουν τους σωλήνες και να προκαλέσουν βλάβη στον εξοπλισμό.

▪ ΜΗΝ χρησιμοποιείτε συλλίπασμα κατά τη συγκόλληση χάλκινων

σωληνώσεων ψυκτικού. Χρησιμοποιήστε κράμα φωσφορούχου χαλκού (BCuP) πλήρωσης που δεν απαιτεί συλλίπασμα. Το συλλίπασμα είναι ιδιαίτερα επιβλαβές για τα συστήματα σωληνώσεων ψυκτικού. Για παράδειγμα, αν χρησιμοποιηθεί συλλίπασμα με βάση το χλώριο, θα προκληθεί διάβρωση των σωληνώσεων ή ειδικότερα αν το καθαριστικό περιέχει φθόριο, θα αλλοιώσει το ψυκτικό λάδι.

6.4.10 Χρήση της βαλβίδας διακοπής και της θύρας συντήρησης

Για να χειριστείτε τη βάνα διακοπής

▪ Βεβαιωθείτε ότι διατηρείτε όλες τις βαλβίδες διακοπής ανοιχτές

κατά τη λειτουργία.

▪ Οι βαλβίδες διακοπής αερίου και υγρού είναι κλειστές από το

εργοστάσιο.

▪ Τα ακόλουθα σχήματα παρουσιάζουν το όνομα κάθε εξαρτήματος

που απαιτείται για τον χειρισμό της βαλβίδας διακοπής.

d Κάλυμμα σκόνης

a Θυρίδα συντήρησης b Κάλυμμα σκόνης c Εξαγωνική οπή d Άξονας e Στεγανοποίηση

Για να ανοίξετε/κλείσετε τη βάνα διακοπής

1 Αφαιρέστε το κάλυμμα σκόνης.

2 Εισαγάγετε ένα εξαγωνικό κλειδί (πλευρά υγρού: 4mm, πλευρά

αερίου: 8 mm) στη βαλβίδα διακοπής και περιστρέψτε τη βαλβίδα διακοπής:

Αριστερόστροφα για να την ανοίξετε. Δεξιόστροφα για να την κλείσετε.

3 Σφίγγετε καλά τη βαλβίδα διακοπής όταν ανοίγετε ή κλείνετε τη

βαλβίδα διακοπής. Για τη σωστή τιμή ροπής σύσφιξης, συμβουλευτείτε τον ακόλουθο πίνακα.

ΕΙΔΟΠΟΙΗΣΗ

Η μη επαρκής ροπή ενδέχεται να προκαλέσει διαρροή ψυκτικού μέσου και θραύση της βαλβίδας διακοπής.

4 Τοποθετήστε το κάλυμμα σκόνης.

Αποτέλεσμα: Τώρα, η βαλβίδα είναι ανοιχτή/κλειστή.

Χειρισμός της θύρας συντήρησης

▪ Χρησιμοποιείτε πάντα έναν σωλήνα πλήρωσης εξοπλισμένο με

πείρο εκτόνωσης της βαλβίδας, καθώς η θύρα συντήρησης είναι βαλβίδα τύπου Schrader.

▪ Μετά τον χειρισμό της θύρας συντήρησης σφίξτε και ασφαλίστε το

κάλυμμα της θύρας συντήρησης. Για τη ροπή σύσφιξης, συμβουλευτείτε τον παρακάτω πίνακα.

▪ Ελέγξτε για διαρροές ψυκτικού αφού σφίξετε το κάλυμμα της

θύρας συντήρησης.

Ροπές σύσφιξης

Μέγεθος βαλβίδας διακοπής

(mm)

Ø9,5 5~7N•m 4mm 10,7~14,7

Ø12,7 8~10N•m

Ø15,9 14~16N•m 6mm

Ø19,1 19~21N•m 8mm

Ø25,4

Ροπή σύσφιξης (κατά το άνοιγμα ή το κλείσιμο)

Σώμα βαλβίδας Εξαγωνικό

κλειδί

Θυρίδα

συντήρησης

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

a Θύρα συντήρησης και κάλυμμα θύρας συντήρησης

b Βαλβίδα διακοπής

c Σύνδεση σωλήνωσης εγκατάστασης

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 28

6 Εγκατάσταση

p<p

R410AN2

b c e

f g

A B

Ολοκληρώθηκαν οι εργασίες σωλήνωσης ψυκτικού;

Οι εσωτερικές μονάδες και/ή η εξωτερική μονάδα ήταν ήδη ενεργοποιημένες (ON);

Χρησιμοποιήστε τη διαδικασία:

"Μέθοδος 2: Μετά την ενεργοποίηση".

Ολοκληρώστε τις εργασίες σωλήνωσης.

Χρησιμοποιήστε τη διαδικασία:

"Μέθοδος 1: Πριν από την ενεργοποίηση (βασική μέθοδος)".

Ναι

Όχι

Ναι

6.4.11 Αφαίρεση των σωλήνων πίεσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αν παραμείνει αέριο ή λάδι στη βαλβίδα διακοπής ενδέχεται να εκραγεί η σωλήνωση πίεσης.

Η μη τήρηση των παρακάτω οδηγιών της διαδικασίας ενδέχεται να οδηγήσει σε καταστροφή περιουσιακών στοιχείων ή σε σοβαρό τραυματισμό, ανάλογα με τις συνθήκες.

Χρησιμοποιήστε την ακόλουθη διαδικασία για την αφαίρεση της τσακισμένης σωλήνωσης:

1 Βεβαιωθείτε ότι είναι εντελώς κλειστές οι βαλβίδες διακοπής.

2 Συνδέστε τη μονάδα εκκένωσης/ανάκτησης, μέσω πολλαπλής

στις θύρες συντήρησης όλων των βαλβίδων διακοπής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην αφαιρείτε τη σωλήνωση πίεσης με χαλκοσυγκόλληση.

Αν παραμείνει αέριο ή λάδι στη βαλβίδα διακοπής ενδέχεται να εκραγεί η σωλήνωση πίεσης.

6 Περιμένετε μέχρι να αποστραγγιστεί όλο το λάδι προτού

συνεχίσετε με τη σύνδεση των σωληνώσεων εγκατάστασης, σε περίπτωση που δεν ολοκληρώθηκε η ανάκτηση.

6.5 Έλεγχος των σωληνώσεων ψυκτικού

6.5.1 Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού

a Βαλβίδα μείωσης πίεσης b Άζωτο c Ζυγαριές d Δοχείο ψυκτικού R410A (σύστημα σιφονιού) e Αντλία κενού

f Βαλβίδα διακοπής γραμμής υγρού

g Βαλβίδα διακοπής γραμμής αερίου A Βαλβίδα Α B Βαλβίδα Β

3 Ανακτήστε το αέριο και το λάδι από την τσακισμένη σωλήνωση

με τη χρήση μονάδας ανάκτησης.

ΠΡΟΣΟΧΗ

Μην απελευθερώνετε τα αέρια στην ατμόσφαιρα.

4 Όταν έχει ανακτηθεί όλο το αέριο και το λάδι από τη τσακισμένη

σωλήνωση, αποσυνδέστε τον σωλήνα πλήρωσης και κλείστε τις θύρες συντήρησης

5 Κόψτε το κατώτερο τμήμα των σωλήνων αερίου, υγρού και

βαλβίδας διακοπής εξισορρόπησης κατά μήκος της μαύρης γραμμής. Χρησιμοποιήστε κατάλληλο εργαλείο (π.χ. κόφτη σωλήνων).

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Πριν από την ενεργοποίηση των μονάδων (εξωτερικών ή εσωτερικών), είναι πολύ σημαντικό να έχουν ολοκληρωθεί όλες οι εργασίες των σωληνώσεων ψυκτικού.

Όταν οι μονάδες ενεργοποιηθούν, θα εκκινηθούν οι βαλβίδες εκτόνωσης. Αυτό σημαίνει ότι θα κλείσουν. Όταν συμβαίνει αυτό, δεν είναι δυνατός ο έλεγχος διαρροών και η αφύγρανση κενού της σωλήνωσης εγκατάστασης και των εσωτερικών μονάδων.

Για τον λόγο αυτό, θα επεξηγηθούν 2 μέθοδοι για την αρχική εγκατάσταση, τον έλεγχο διαρροών και την αφύγρανση κενού.

Μέθοδος 1: Πριν από την ενεργοποίηση

Εάν το σύστημα δεν έχει ενεργοποιηθεί ακόμα, δεν απαιτείται κάποια ειδική ενέργεια για την εκτέλεση του ελέγχου διαρροών και της αφύγρανσης κενού.

Μέθοδος 2: Μετά την ενεργοποίηση

Εάν το σύστημα έχει ήδη ενεργοποιηθεί, ενεργοποιήστε τη ρύθμιση [2‑21] (ανατρέξτε στην ενότητα "7.2.4Πρόσβαση στη λειτουργία 1 ή

2" στη σελίδα 44). Αυτή η ρύθμιση θα ανοίξει τις βαλβίδες

εκτόνωσης της εγκατάστασης εξασφαλίζοντας μια δίοδο σωλήνωσης για το R410A και θα επιτρέψει την εκτέλεση του ελέγχου διαρροών και της αφύγρανσης κενού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι εσωτερικές μονάδες που έχουν συνδεθεί στην εξωτερική μονάδα είναι ενεργοποιημένες.

ΕΙΔΟΠΟΙΗΣΗ

Περιμένετε μέχρι η εξωτερική μονάδα να ολοκληρώσει την αρχικοποίηση πριν εφαρμόσετε τη ρύθμιση [2‑21].

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 29

6 Εγκατάσταση

p<p

R410AN2

b c e

A B

Έλεγχος διαρροών και αφύγρανση κενού

Για τον έλεγχο της σωλήνωσης ψυκτικού απαιτείται:

▪ Ο έλεγχος τυχόν διαρροών στη σωλήνωση ψυκτικού.

▪ Η εκτέλεση αφύγρανσης κενού ώστε να αφαιρεθεί όλη η υγρασία,

ο αέρας ή το άζωτο που έχει συγκεντρωθεί στη σωλήνωση του ψυκτικού.

Σε περίπτωση εμφάνισης υγρασίας στη σωλήνωση ψυκτικού (για παράδειγμα από νερό που μπορεί να έχει εισέλθει στη σωλήνωση), αρχικά ακολουθήστε τη διαδικασία αφύγρανσης κενού που περιγράφεται παρακάτω μέχρι να αφαιρεθεί όλη η υγρασία.

Όλες οι εσωτερικές σωληνώσεις της μονάδας έχουν ελεγχθεί εργοστασιακά για τυχόν διαρροές.

Ο έλεγχος απαιτείται μόνο για τη σωλήνωση ψυκτικού που έχει τοποθετηθεί στον χώρο εγκατάστασης. Για τον λόγο αυτό, βεβαιωθείτε ότι όλες οι βαλβίδες διακοπής της εξωτερικής μονάδας είναι καλά κλεισμένες προτού πραγματοποιήσετε τον έλεγχο διαρροών ή την αφύγρανση κενού.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι βαλβίδες της σωλήνωσης εγκατάστασης (του εμπορίου) είναι ΑΝΟΙΧΤΕΣ (όχι οι βαλβίδες διακοπής της εξωτερικής μονάδας!) προτού ξεκινήσετε τον έλεγχο διαρροών και την αφύγρανση κενού.

Για περισσότερες πληροφορίες σχετικά με την κατάσταση των βαλβίδων, ανατρέξτε στην ενότητα "6.5.3 Έλεγχος της σωλήνωσης

ψυκτικού: Διαμόρφωση"στη σελίδα29.

6.5.2 Έλεγχος της σωλήνωσης ψυκτικού: Γενικές οδηγίες

Συνδέστε την αντλία κενού, μέσω ενός μανόμετρου, στις θύρες συντήρησης όλων των βαλβίδων διακοπής για να αυξήσετε την αποδοτικότητα (ανατρέξτε στην ενότητα "6.5.3 Έλεγχος της

σωλήνωσης ψυκτικού: Διαμόρφωση"στη σελίδα29).

ΕΙΔΟΠΟΙΗΣΗ

Χρησιμοποιήστε μια αντλία κενού 2 σταδίων με βαλβίδα αντεπιστροφής ή ηλεκτρομαγνητική βαλβίδα, η οποία μπορεί να εκκενώσει με πιεζομετρική πίεση –⁠100,7 kPa (−⁠1,007bar) (5Torr απόλυτη).

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι η ροή του λαδιού της αντλίας δεν αντιστρέφεται προς το σύστημα όταν η αντλία δεν λειτουργεί.

ΕΙΔΟΠΟΙΗΣΗ

Μην αναμιγνύετε τον αέρα με το ψυκτικό μέσο. Χρησιμοποιήστε αντλία κενού για να εκκενώσετε την εγκατάσταση.

6.5.3 Έλεγχος της σωλήνωσης ψυκτικού: Διαμόρφωση

h Βαλβίδα διακοπής γραμμής εξισορρόπησης (μόνο για

RYMQ)

A Βαλβίδα Α B Βαλβίδα Β C Βαλβίδα C D Βαλβίδα D

Βαλβίδα Κατάσταση βαλβίδας

Βαλβίδα Α Ανοιχτή

Βαλβίδα Β Ανοιχτή

Βαλβίδα C Ανοιχτή

Βαλβίδα D Ανοιχτή

Βαλβίδα διακοπής γραμμής υγρού

Βαλβίδα διακοπής γραμμής αερίου

Βαλβίδα διακοπής γραμμής εξισορρόπησης

ΕΙΔΟΠΟΙΗΣΗ

Οι συνδέσεις προς τις εσωτερικές μονάδες και όλες οι εσωτερικές μονάδες θα πρέπει επίσης να ελέγχονται για διαρροές και κενό αέρος. Διατηρήστε εξίσου ανοιχτές τυχόν βαλβίδες της σωλήνωσης εγκατάστασης (του εμπορίου).

Για περισσότερες λεπτομέρειες, ανατρέξτε στο εγχειρίδιο εγκατάστασης της εσωτερικής μονάδας. Ο έλεγχος διαρροών και η αφύγρανση κενού θα πρέπει να πραγματοποιούνται προτού στη μονάδα συνδεθεί η τροφοδοσία ρεύματος. Στην αντίθετη περίπτωση, ανατρέξτε επίσης στο διάγραμμα ροής που περιγράφηκε παραπάνω σε αυτό το κεφάλαιο (δείτε την ενότητα

"6.5.1 Σχετικά με τον έλεγχο της σωλήνωσης ψυκτικού"στη σελίδα28).

Κλειστή

6.5.4 Διεξαγωγή ελέγχου διαρροών

Ο έλεγχος διαρροών πρέπει να συμμορφώνεται με τις προδιαγραφές του προτύπου EN378‑2.

Για τον έλεγχο διαρροών: Έλεγχος διαρροών κενού

1 Εκκενώστε το σύστημα από τις σωληνώσεις υγρού και αερίου

στα –⁠100,7kPa (–⁠1,007bar) (5Torr απόλυτη) για περισσότερο από 2 ώρες.

2 Μόλις φτάσετε στο επιθυμητό σημείο, κλείστε την αντλία κενού

και βεβαιωθείτε ότι η πίεση δεν ανεβαίνει για τουλάχιστον 1 λεπτό.

3 Σε περίπτωση αύξησης της πίεσης, το σύστημα ενδέχεται να

περιέχει υγρασία (συμβουλευτείτε την αφύγρανση κενού παρακάτω) ή μπορεί να υπάρχουν διαρροές.

Για τον έλεγχο διαρροών: Έλεγχος διαρροών πίεσης

1 Διακόψτε το κενό συμπιέζοντας με αέριο αζώτου με ελάχιστη

πιεζομετρική πίεση στα 0,2 MPa (2 bar). Μην ρυθμίζετε ποτέ την πιεζομετρική πίεση υψηλότερα από τη μέγιστη πίεση λειτουργίας της μονάδας, δηλαδή 4,0MPa (40bar).

2 Ελέγξτε όλες τις συνδέσεις σωληνώσεων για διαρροές, με

διάλυμα φυσαλίδων.

3 Εκκενώστε όλο το αέριο άζωτο.

a Βαλβίδα μείωσης πίεσης

b Άζωτο

c Ζυγαριές

d Δοχείο ψυκτικού R410A (σύστημα σιφονιού)

e Αντλία κενού

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

f Βαλβίδα διακοπής γραμμής υγρού

g Βαλβίδα διακοπής γραμμής αερίου

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 30

6 Εγκατάσταση

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι χρησιμοποιείτε το διάλυμα ελέγχου φυσαλίδων που συνιστάται από τον προμηθευτή σας. Μην χρησιμοποιείτε σαπουνόνερο, το οποίο ενδέχεται να προκαλέσει ράγισμα στα ρακόρ εκχείλωσης (το σαπουνόνερο μπορεί να περιέχει άλατα τα οποία απορροφούν την υγρασία που θα παγώσει όταν κρυώσουν οι σωλήνες), ή/και να οδηγήσει σε διάβρωση των εκχειλωμένων συνδέσεων (το σαπουνόνερο μπορεί να περιέχει αμμωνία η οποία προκαλεί διάβρωση μεταξύ του ρακόρ εκχείλωσης από ορείχαλκο και του ρακόρ από χαλκό).

6.5.5 Διεξαγωγή αφύγρανσης κενού

ΕΙΔΟΠΟΙΗΣΗ

Οι συνδέσεις προς τις εσωτερικές μονάδες και όλες οι εσωτερικές μονάδες θα πρέπει επίσης να ελέγχονται για διαρροές και κενό αέρος. Διατηρήστε εξίσου ανοιχτές όλες τις βαλβίδες εγκατάστασης (του εμπορίου), εάν υπάρχουν, προς τις εσωτερικές μονάδες.

Ο έλεγχος διαρροών και η αφύγρανση κενού θα πρέπει να πραγματοποιούνται προτού στη μονάδα συνδεθεί η τροφοδοσία ρεύματος. Στην αντίθετη περίπτωση, ανατρέξτε στην ενότητα "6.5.1 Σχετικά με τον έλεγχο της

σωλήνωσης ψυκτικού" στη σελίδα 28 για περισσότερες

πληροφορίες.

Για να αφαιρέσετε όλη την υγρασία από το σύστημα, προχωρήστε ως εξής:

1 Εκκενώστε το σύστημα για τουλάχιστον 2 ώρες με

επιδιωκόμενο κενό στα –⁠100,7 kPa (–⁠1,007 bar) (5 Torr απόλυτη).

2 Βεβαιωθείτε ότι, με την αντλία κενού κλειστή, το επιδιωκόμενο

κενό διατηρείται για τουλάχιστον 1 ώρα.

3 Εάν το επιδιωκόμενο κενό δεν επιτευχθεί εντός 2 ωρών ή το

κενό δεν διατηρηθεί για 1 ώρα, το σύστημα ενδέχεται να περιέχει υπερβολικά μεγάλη ποσότητα υγρασίας. Σε αυτήν την περίπτωση διακόψτε το κενό συμπιέζοντας με αέριο αζώτου σε πιεζομετρική πίεση 0,05 MPa (0,5 bar) και επαναλάβετε τα βήματα 1 έως 3 μέχρι να αφαιρέσετε όλη την υγρασία.

4 Ανάλογα με το εάν θέλετε να προχωρήσετε σε άμεση πλήρωση

ψυκτικού μέσω της θύρας πλήρωσης ψυκτικού ή πρώτα να πραγματοποιήσετε προ-πλήρωση μιας ποσότητας ψυκτικού μέσω της γραμμής υγρού, ανοίξτε τις βαλβίδες διακοπής της εξωτερικής μονάδας, ή διατηρήστε τις κλειστές. Για περισσότερες πληροφορίες, δείτε την ενότητα "6.7.2 Σχετικά με

την πλήρωση ψυκτικού"στη σελίδα31.

ΠΛΗΡΟΦΟΡΙΕΣ

Μετά από το άνοιγμα της βαλβίδας διακοπής, η πίεση στη σωλήνωση ψυκτικού ενδέχεται να ΜΗΝ αυξάνεται. Αυτό μπορεί να συμβαίνει επειδή, για παράδειγμα, η βαλβίδα εκτόνωσης στο κύκλωμα της εξωτερικής μονάδας είναι κλειστή, αλλά αυτό το φαινόμενο ΔΕΝ προκαλεί κανένα πρόβλημα στη σωστή λειτουργία της μονάδας.

6.6 Μόνωση της σωλήνωσης ψυκτικού

Αφού ολοκληρωθεί ο έλεγχος διαρροών και η αφύγρανση κενού, η σωλήνωση πρέπει να μονωθεί. Λάβετε υπόψη τα παρακάτω σημεία:

▪ Βεβαιωθείτε ότι έχετε μονώσει εντελώς τις συνδετικές σωληνώσεις

και τα κιτ διακλάδωσης ψυκτικού μέσου.

▪ Βεβαιωθείτε ότι έχετε μονώσει τις σωληνώσεις υγρού και αερίου

(σε όλες τις μονάδες).

▪ Για τις σωληνώσεις υγρού, χρησιμοποιήστε θερμομονωτικό υλικό

αφρώδους πολυαιθυλενίου, ανθεκτικό σε θερμοκρασία 70°C, και για τις σωληνώσεις αερίου χρησιμοποιήστε θερμομονωτικό υλικό αφρώδους πολυαιθυλενίου, ανθεκτικό σε θερμοκρασία 120°C.

▪ Ενισχύστε τη μόνωση της σωλήνωσης ψυκτικού σύμφωνα με το

περιβάλλον εγκατάστασης.

Θερμοκρασία

περιβάλλοντος

≤30°C 75% σε 80% RH 15mm

>30°C ≥80% RH 20mm

Ενδέχεται να συγκεντρωθεί υγρασία στην επιφάνεια της μόνωσης.

▪ Αν υπάρχει πιθανότητα η υγρασία που βρίσκεται επάνω στη

βαλβίδα διακοπής να στάξει επάνω στην εσωτερική μονάδα μέσα από τα κενά της μόνωσης και των σωληνώσεων επειδή η εξωτερική μονάδα είναι τοποθετημένη ψηλότερα από την εσωτερική, αυτό πρέπει να αποφευχθεί σφραγίζοντας τις συνδέσεις. Δείτε την ακόλουθη εικόνα.

a Μονωτικό υλικό b Καλαφάτισμα κλπ.

Υγρασία Ελάχιστο πάχος

6.7 Πλήρωση ψυκτικού

6.7.1 Προφυλάξεις κατά την πλήρωση ψυκτικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε αποκλειστικά R410A ως ψυκτικό μέσο.

Άλλα υλικά ενδέχεται να προκαλέσουν εκρήξεις ή άλλα ατυχήματα.

▪ Το R410A περιέχει φθοριούχα αέρια θερμοκηπίου. Το

GWP (δυναμικό πλανητικής υπερθέρμανσης) του είναι 2087,5. ΜΗΝ απελευθερώνετε τα αέρια αυτά στην ατμόσφαιρα.

▪ Όταν πραγματοποιείτε πλήρωση ψυκτικού, φοράτε

πάντα προστατευτικά γάντια και γυαλιά ασφαλείας.

ΕΙΔΟΠΟΙΗΣΗ

Εάν σε κάποιες μονάδες έχει απενεργοποιηθεί η παροχή ρεύματος, τότε η διαδικασία πλήρωσης δεν μπορεί να ολοκληρωθεί σωστά.

ΕΙΔΟΠΟΙΗΣΗ

Στην περίπτωση συστήματος πολλαπλών εξωτερικών μονάδων, ανοίξτε τον διακόπτη όλων των εξωτερικών μονάδων.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ανοίξει την παροχή ηλεκτρικού ρεύματος τουλάχιστον 6 ώρες πριν από τη λειτουργία προκειμένου να τροφοδοτήσετε με ρεύμα τον θερμαντήρα του στροφαλοθαλάμου και να προστατεύσετε τον συμπιεστή.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 31

6 Εγκατάσταση

ΕΙΔΟΠΟΙΗΣΗ

Εάν η λειτουργία εκτελεστεί εντός 12 λεπτών μετά την ενεργοποίηση των εσωτερικών και εξωτερικών μονάδων, ο συμπιεστής δεν θα μπορεί να λειτουργήσει μέχρι να επιτευχθεί η κατάλληλη επικοινωνία μεταξύ εξωτερικών και εσωτερικών μονάδων.

ΕΙΔΟΠΟΙΗΣΗ

Προτού ξεκινήσετε τις διαδικασίες πλήρωσης, ελέγξτε εάν η ένδειξη στην οθόνη 7 τμημάτων της εξωτερικής μονάδας A1P PCB είναι φυσιολογική (δείτε την ενότητα

"7.2.4 Πρόσβαση στη λειτουργία 1 ή 2" στη σελίδα 44).

Εάν υπάρχει κωδικός δυσλειτουργίας, δείτε την ενότητα

"10.2 Επίλυση προβλημάτων βάσει των κωδικών σφαλμάτων"στη σελίδα57.

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι όλες οι συνδεδεμένες εσωτερικές μονάδες αναγνωρίζονται (δείτε τις ρυθμίσεις [1‑10], [1‑38] και [1‑39] στην ενότητα "7.2.7 Λειτουργία 1: Παρακολούθηση

ρυθμίσεων"στη σελίδα45).

ΕΙΔΟΠΟΙΗΣΗ

Κλείστε τον μπροστινό πίνακα προτού εκτελέσετε οποιαδήποτε λειτουργία πλήρωσης ψυκτικού. Εάν δεν τοποθετηθεί ο μπροστινός πίνακας, η μονάδα δεν μπορεί να αξιολογήσει εάν λειτουργεί σωστά ή όχι.

ΕΙΔΟΠΟΙΗΣΗ

Εάν πραγματοποιείται συντήρηση και το σύστημα (εξωτερική μονάδα+σωλήνωση στον χώρο εγκατάστασης +εσωτερικές μονάδες) δεν περιέχει άλλο ψυκτικό (π.χ. μετά τη λειτουργία συγκέντρωσης ψυκτικού), πρέπει να πραγματοποιηθεί πλήρωση της μονάδας με την αρχική ποσότητα ψυκτικού της (ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας) με προ-πλήρωση πριν από την έναρξη της αυτόματης λειτουργίας.

6.7.2 Σχετικά με την πλήρωση ψυκτικού

Μετά την ολοκλήρωση της αφύγρανσης κενού, μπορεί να ξεκινήσει η πλήρωση του πρόσθετου ψυκτικού.

Υπάρχουν δύο μέθοδοι πλήρωσης με πρόσθετο ψυκτικό.

Μέθοδος Δείτε

Αυτόματη πλήρωση "6.7.6Βήμα 6α: Αυτόματη πλήρωση

ψυκτικού"στη σελίδα35

Χειροκίνητη πλήρωση "6.7.7Βήμα 6β: Χειροκίνητη πλήρωση

ψυκτικού"στη σελίδα36

ΠΛΗΡΟΦΟΡΙΕΣ

Η προσθήκη ψυκτικού μέσω της λειτουργίας αυτόματης πλήρωσης ψυκτικού δεν είναι δυνατή όταν στο σύστημα είναι συνδεδεμένες μονάδες Hydrobox ή εσωτερικές μονάδες RADX.

Για την επιτάχυνση της διαδικασίας πλήρωσης ψυκτικού για μεγάλα συστήματα, συνιστάται να προηγείται προ-πλήρωση ενός μέρους του ψυκτικού μέσω της γραμμής υγρού πριν από την αυτόματη ή τη χειροκίνητη πλήρωση ψυκτικού. Αυτό το βήμα περιλαμβάνεται στην ακόλουθη διαδικασία (ανατρέξτε στην ενότητα "6.7.5 Πλήρωση

ψυκτικού" στη σελίδα 34). Μπορεί να παραληφθεί, αλλά, σε αυτή

την περίπτωση, η πλήρωση θα διαρκέσει περισσότερο.

Διατίθεται ένα διάγραμμα ροής, το οποίο παρέχει μια επισκόπηση των δυνατοτήτων και των ενεργειών που πρέπει να πραγματοποιηθούν (δείτε την ενότητα "6.7.4 Πλήρωση ψυκτικού:

Διάγραμμα ροής"στη σελίδα33).

6.7.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Για την τελική προσαρμογή της πλήρωσης σε ένα εργαστήριο δοκιμών, επικοινωνήστε με τον τοπικό σας αντιπρόσωπο.

ΕΙΔΟΠΟΙΗΣΗ

Η πλήρωση του συστήματος με ψυκτικό δεν θα πρέπει να ξεπερνάει τα 100kg. Αυτό σημαίνει ότι σε περίπτωση που η εκτιμώμενη συνολική πλήρωση ψυκτικού ξεπερνάει ή είναι ίση με 95 kg, θα πρέπει να χωρίσετε το σύστημα πολλαπλών εξωτερικών μονάδων σε μικρότερα ανεξάρτητα συστήματα, το καθένα εκ των οποίων θα περιέχει λιγότερο από 95 kg πλήρωσης ψυκτικού. Για την εργοστασιακή πλήρωση, ανατρέξτε στην πινακίδα χαρακτηριστικών της μονάδας.

Σχέση υπολογισμού:

R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+ (X4×Ø12,7)×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+Α+Β+Γ

R Πρόσθετο ψυκτικό υγρό για πλήρωση [σε kg και

στρογγυλεμένο σε 1 δεκαδικό ψηφίο]

Συνολικό μήκος [μέτρα] μεγέθους σωλήνωσης υγρού στα

1...6

Øa

Α~Γ Παράμετροι A~Γ (δείτε τους ακόλουθους πίνακες)

▪ Παράμετρος A:

Παράμετρος A

Μήκος

σωλήνωσης

(β)

CR Α

≤30m 50%≤CR≤105% 0kg 0,5kg

105%<CR≤130% 0,5kg 1,0kg

>30m 50%≤CR≤70% 0kg 0,5kg

70%<CR≤85% 0,3kg 0,5kg 1,0kg

85%<CR≤105% 0,7kg 1,0kg 1,5kg

105%<CR≤130% 1,2kg 1,5kg 2,0kg

(α) Όταν χρησιμοποιείτε ένα σύστημα με πολλαπλές

εξωτερικές μονάδες, αθροίστε το σύνολο των επιμέρους παραγόντων πλήρωσης των εξωτερικών μονάδων.

(β) Ως μήκος σωλήνωσης υπολογίζεται η απόσταση από την

εξωτερική μονάδα έως την πιο απομακρυσμένη εσωτερική μονάδα

CR Συνολική αναλογία σύνδεσης απόδοσης εσωτερικής

μονάδας

▪ Παράμετρος Β:

Παράμετρος B

RYYQ8~12 RYYQ14 RYYQ16 RYYQ18 +

1,4kg 1,7kg 1,2kg 2,0kg

(α) Απαιτείται ΜΟΝΟ για τα μοντέλα RYYQ8~20, ΟΧΙ για τα

RXYQ8~54 και RYYQ22~54.

▪ Παράμετρος Γ:

(α)

8 HP 10~14 HP 16~20 HP

(α)

RYYQ20

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 32

6 Εγκατάσταση

550

200 300

125125 125 125 50

500

12 HP8 HP

Παράμετρος Γ

(α)

Μοντέλο CR≥100% CR<100%

Εάν Τότε Εάν Τότε

8HP N≥4 Γ=N×0,1kg N<4 Γ=0kg Γ=0kg

10HP N≥5 N<5

12HP N≥6 N<6

14HP N≥7 N<7

16HP N≥8 N<8

18HP N≥9 N<9

20HP N≥10 N<10

(α) Όταν χρησιμοποιείτε ένα σύστημα με πολλαπλές

εξωτερικές μονάδες, αθροίστε το σύνολο των επιμέρους παραγόντων πλήρωσης των εξωτερικών μονάδων.

CR Συνολική αναλογία σύνδεσης απόδοσης εσωτερικής

μονάδας

N Αριθμός εσωτερικών μονάδων VRVDX και RADX που

είναι συνδεδεμένες στην εξωτερική μονάδα

Παράμετρος Γ – Παράδειγμα με πολλαπλές εξωτερικές μονάδες:

Εσωτερικ

ές

μονάδες

VRVDX +

Συνολική

(α)

VRVDX RADX HydroboxLTAHU

CR ανά τύπο

80~130% 0~130% 0~130% — —

(β)

RADX

RADX 80~130% — 80~130% — —

VRVDX +

50~130% 50~130% — 0~80% —

Hydrobox

VRV DX +

50~110% 50~110% — — 0~60%

AHU

AHU 90~110% — — — 90~110%

(α) Συνολική CR = Συνολική αναλογία σύνδεσης απόδοσης

εσωτερικής μονάδας

(β) CR ανά τύπο = Επιτρεπόμενη αναλογία σύνδεσης

απόδοσης ανά τύπο εσωτερικής μονάδας

# Ενέργεια

1 Προσδιορίστε την αναλογία σύνδεσης:

▪ Κλάση συνολικής απόδοσης εξωτερικής μονάδας = 500

▪ Κλάση συνολικής απόδοσης εσωτερικής μονάδας = 550

=> CR≥100%

2 Προσδιορίστε την παράμετρο Γ:

▪ N=5

▪ 8HP: N≥4 => Γ1=N×0,1=5×0,1kg

▪ 12HP: N<6 => Γ2=0kg

=> Γ=Γ1+Γ2=0,5kg

Μετρικές σωληνώσεις. Όταν χρησιμοποιείτε μετρικές σωληνώσεις, αντικαταστήστε τους συντελεστές βάρους στον τύπο με αυτούς από τον ακόλουθο πίνακα:

Σωληνώσεις σε ίντσες Μετρικές σωληνώσεις

Σωλήνωση Συντελεστής

βάρους

Σωλήνωση Συντελεστής

βάρους

Ø6,4mm 0,022 Ø6mm 0,018

Ø9,5mm 0,059 Ø10mm 0,065

Ø12,7mm 0,12 Ø12mm 0,097

Ø15,9mm 0,18 Ø15mm 0,16

Ø16mm 0,18

Ø19,1mm 0,26 Ø18mm 0,24

Ø22,2mm 0,37 Ø22mm 0,35

Απαιτήσεις αναλογίας σύνδεσης. Όταν επιλέγετε εσωτερικές μονάδες, η αναλογία σύνδεσης πρέπει να συμμορφώνεται με τις ακόλουθες απαιτήσεις. Για περισσότερες πληροφορίες, δείτε τα τεχνικά μηχανολογικά δεδομένα.

Δεν επιτρέπεται οποιοσδήποτε άλλος συνδυασμός εκτός των αναφερόμενων στον πίνακα.

Εσωτερικ

μονάδες

VRVDX 50~130% 50~130% — — —

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Συνολική

ές

(α)

VRVDX RADX HydroboxLTAHU

CR ανά τύπο

(β)

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 33

6.7.4 Πλήρωση ψυκτικού: Διάγραμμα ροής

Βήμα 1

Υπολογίστε την ποσότητα του πρόσθετου ψυκτικού πλήρωσης: R (kg)

Προέκυψε υπερπλήρωση ψυκτικού, ανακτήστε το ψυκτικό ώστε να φτάσει R=Q

Βήματα 2+3

• Ανοίξτε τις βαλβίδες C, D και B στη γραμμή υγρού και εξισορρόπησης

• Πραγματοποιήστε πλήρωση της γραμμής εξισορρόπησης έως τα 0,05 MPa το μέγιστο, και στη συνέχεια κλείστε τη βαλβίδα C και αποσυνδέστε τη από το μανόμετρο. Συνεχίστε την προ-πλήρωση μόνο μέσω της γραμμής υγρού

• Εκτελέστε την ποσότητα προ-πλήρωσης: Q (kg)

Βήμα 4a

• Κλείστε τις βαλβίδες D και B

• Η πλήρωση ολοκληρώθηκε

• Συμπληρώστε την ποσότητα στην ετικέτα πρόσθετης πλήρωσης ψυκτικού

• Εισάγετε την ποσότητα του πρόσθετου ψυκτικού μέσω της ρύθμισης [2-14]

• Μεταβείτε στη δοκιμαστική λειτουργία

Βήματα 4b

Κλείστε τις βαλβίδες D και B

R=Q R>QR<Q

Συνέχεια στην επόμενη σελίδα >>

p< p>

R410AN2

A B

Βήμα 6

Συνεχίστε με την αυτόματη ή τη χειροκίνητη πλήρωση

Βήμα 6β

Ενεργοποιήστε τη ρύθμιση χώρου εγκατάστασης [2-20]=1

Η μονάδα θα ξεκινήσει τη λειτουργία χειροκίνητης πλήρωσης ψυκτικού.

Βήμα 6a

• Πατήστε 1x BS2: "888"

• Πατήστε BS2 για περισσότερο από 5 δευτερόλεπτα, "t01" εξισορρόπηση πίεσης

• Ανοίξτε τη βαλβίδα A

• Γεμίστε με την υπόλοιπη ποσότητα ψυκτικού P (kg)

R=Q+P

Ανάλογα με τις συνθήκες περιβάλλοντος, η μονάδα θα αποφασίσει εάν θα εκτελέσει τη λειτουργία αυτόματης πλήρωσης κατά τη λειτουργία θέρμανσης ή ψύξης.

• Κλείστε τη βαλβίδα A

• Πατήστε BS3 για να σταματήσετε τη χειροκίνητη πλήρωση

• Η πλήρωση ολοκληρώθηκε

• Συμπληρώστε την ποσότητα στην ετικέτα πρόσθετης πλήρωσης ψυκτικού

• Εισάγετε την ποσότητα του πρόσθετου ψυκτικού μέσω της ρύθμισης [2-14]

• Μεταβείτε στη δοκιμαστική λειτουργία

Βήμα 5

• Συνδέστε τη βαλβίδα A στη θύρα πλήρωσης ψυκτικού (d)

• Ανοίξτε όλες τις βαλβίδες διακοπής της εξωτερικής μονάδας

R>Q

Αυτόματη πλήρωση

Χειροκίνητη πλήρωση

Συνέχεια στην επόμενη σελίδα >>

<< Συνέχεια από την προηγούμενη σελίδα

p< p>

R410A

Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "6.7.5Πλήρωση ψυκτικού"στη σελίδα34.

Προ-πλήρωση ψυκτικού

6 Εγκατάσταση

Πλήρωση ψυκτικού

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 34

6 Εγκατάσταση

η ένδειξη "t23" αναβοσβήνει

• Πατήστε BS2 μέσα σε 5 λεπτά

• Ανοίξτε τη βαλβίδα A

("t22" έλεγχος έναρξης λειτουργίας) ("t23" αναμονή για σταθερή θέρμανση)

η ένδειξη "t03" αναβοσβήνει

• Πατήστε BS2 μέσα σε 5 λεπτά

• Ανοίξτε τη βαλβίδα A

("t02" έλεγχος έναρξης λειτουργίας) ("t03" αναμονή για σταθερή ψύξη)

Προβάλετε την ένδειξη "t23" και την τιμή χαμηλής πίεσης με διαφορά 1 δευτερολέπτου.

• Προσθέστε συμπληρωματική ποσότητα ψυκτικού P (kg)

• Κλείστε τη βαλβίδα A

• Πατήστε BS3 για να διακόψετε τη λειτουργία

• Θα εμφανιστεί ο κωδικός ολοκλήρωσης "t26"

Προβάλετε την ένδειξη "t03" και την τιμή χαμηλής πίεσης με διαφορά 1 δευτερολέπτου.

Θα εκτελεστεί αυτόματη πλήρωση ψυκτικού. "pe"=η πλήρωση έχει σχεδόν ολοκληρωθεί "p9"=η πλήρωση ολοκληρώθηκε

Κατά την αυτόματη πλήρωση προστέθηκε P (kg).

R=Q+P

• Πατήστε BS2

• Θα πραγματοποιηθεί έλεγχος T

• Κλείστε τη βαλβίδα A

• Πατήστε BS1 για έξοδο από το πρόγραμμα

• Η πλήρωση ολοκληρώθηκε

• Συμπληρώστε την ποσότητα στην ετικέτα πρόσθετης πλήρωσης ψυκτικού

• Εισάγετε την ποσότητα του πρόσθετου ψυκτικού μέσω της ρύθμισης [2-14]

• Μεταβείτε στη δοκιμαστική λειτουργία

Εάν εμφανιστούν οι ακόλουθοι κωδικοί: "e-2" (η εσωτερική θερμοκρασία είναι εκτός εύρους) και "e-3" (η εξωτερική θερμοκρασία είναι εκτός εύρους)

Σε αυτήν την περίπτωση, πραγματοποιήστε ξανά τη διαδικασία αυτόματης πλήρωσης.

• Θα εμφανιστεί η ένδειξη "t0X"

• Πατήστε BS1

• Η πλήρωση ολοκληρώθηκε

• Συμπληρώστε την ποσότητα στην ετικέτα πρόσθετης πλήρωσης ψυκτικού

• Εισάγετε την ποσότητα του πρόσθετου ψυκτικού μέσω της ρύθμισης [2-14]

• Μεταβείτε στη δοκιμαστική λειτουργία

Θα εμφανιστούν οι ακόλουθοι κωδικοί:

"e-2" (η εσωτερική θερμοκρασία είναι εκτός εύρους) και

"e-3" (η εξωτερική θερμοκρασία είναι εκτός εύρους)

• Πατήστε BS1 για έξοδο από το πρόγραμμα

• Η πλήρωση ολοκληρώθηκε

• Συμπληρώστε την ποσότητα στην ετικέτα πρόσθετης πλήρωσης ψυκτικού

• Εισάγετε την ποσότητα του πρόσθετου ψυκτικού μέσω της ρύθμισης [2-14]

• Μεταβείτε στη δοκιμαστική λειτουργία

Στις γκρι συνθήκες

<< Συνέχεια από την προηγούμενη σελίδα

Πλήρωση θέρμανσης Πλήρωση ψύξης

6.7.5 Πλήρωση ψυκτικού

Ακολουθήστε τα βήματα όπως περιγράφονται παρακάτω και λάβετε υπόψη εάν θέλετε να χρησιμοποιήσετε τη λειτουργία αυτόματης πλήρωσης ή όχι.

Προ-πλήρωση ψυκτικού

1 Υπολογίστε την πρόσθετη ποσότητα ψυκτικού προς προσθήκη

χρησιμοποιώντας τον τύπο που αναφέρεται στην ενότητα

"6.7.3Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού"στη σελίδα31.

2 Η προ-πλήρωση των πρώτων 10 kg του πρόσθετου ψυκτικού

μπορεί να πραγματοποιηθεί χωρίς τη λειτουργία της εξωτερικής μονάδας.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Η ποσότητα πρόσθετου ψυκτικού είναι μικρότερη από 10kg

Η ποσότητα πρόσθετου ψυκτικού είναι μεγαλύτερη από 10 kg

3 Η προ-πλήρωση μπορεί να πραγματοποιηθεί χωρίς να

Εάν Τότε

Ακολουθήστε τα βήματα 3~4.

Ακολουθήστε τα βήματα 3~6.

λειτουργεί ο συμπιεστής, συνδέοντας τη φιάλη του ψυκτικού στις θύρες συντήρησης των βαλβίδων διακοπής υγρού και εξισορρόπησης (ανοίξτε τη βαλβίδα B). Βεβαιωθείτε ότι η βαλβίδα A και όλες οι βαλβίδες διακοπής της εξωτερικής μονάδας είναι κλειστές.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 35

6 Εγκατάσταση

p<p

R410AN2

b c e

A B

p<p

R410A

a c

ΕΙΔΟΠΟΙΗΣΗ

Κατά την προ-πλήρωση, η πλήρωση του ψυκτικού πραγματοποιείται μέσω της γραμμής υγρού. Κλείστε τη βαλβίδα A και αποσυνδέστε το μανόμετρο από τη γραμμή αερίου. Η πλήρωση της γραμμής εξισορρόπησης πραγματοποιείται ΜΟΝΟ για να διακοπεί το κενό. Πραγματοποιήστε πλήρωση έως τα 0,05 MPa (0,5 bar) κατά μέγιστο και, στη συνέχεια, κλείστε τη βαλβίδα Γ και αποσυνδέστε την από το μανόμετρο. Συνεχίστε την προπλήρωση μόνο μέσω της γραμμής υγρού.

a Βαλβίδα μείωσης πίεσης

b Άζωτο

c Ζυγαριές

d Δοχείο ψυκτικού R410A (σύστημα σιφονιού)

e Αντλία κενού

f Βαλβίδα διακοπής γραμμής υγρού g Βαλβίδα διακοπής γραμμής αερίου h Βαλβίδα διακοπής γραμμής εξισορρόπησης (μόνο για

RYMQ)

A Βαλβίδα Α B Βαλβίδα Β C Βαλβίδα C D Βαλβίδα D

4 Πραγματοποιήστε ένα από τα παρακάτω:

Εάν Τότε

4α Η υπολογισμένη ποσότητα

πρόσθετου ψυκτικού επιτευχθεί μέσω της παραπάνω διαδικασίας προ-

Κλείστε τις βαλβίδες D και B και αποσυνδέστε το μανόμετρο από τη γραμμή υγρού.

πλήρωσης

4β Δεν είναι δυνατή η πλήρωση

της συνολικής ποσότητας ψυκτικού μέσω προπλήρωσης

Κλείστε τις βαλβίδες D και B, αποσυνδέστε το μανόμετρο από τη γραμμή υγρού, και ακολουθήστε τα βήματα 5~6.

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν η συνολική ποσότητα πρόσθετου ψυκτικού επιτευχθεί στο βήμα 4 (μόνο μέσω προ-πλήρωσης), καταγράψτε την ποσότητα ψυκτικού που προστέθηκε στην ετικέτα συμπληρωματικής πλήρωσης ψυκτικού που σας παρέχεται με τη μονάδα και τοποθετήστε την στην πίσω πλευρά του μπροστινού πίνακα.

Επιπλέον, εισάγετε την ποσότητα του πρόσθετου ψυκτικού στο σύστημα μέσω της ρύθμισης [2-14].

Πραγματοποιήστε τη δοκιμαστική διαδικασία όπως περιγράφεται στην ενότητα "8 Έλεγχοι πριν από την

αρχική λειτουργία"στη σελίδα53.

Πλήρωση ψυκτικού

5 Μετά την προ-πλήρωση, συνδέστε τη βαλβίδα A στη θύρα

πλήρωσης ψυκτικού και πραγματοποιήστε πλήρωση με το υπόλοιπο πρόσθετο ψυκτικό μέσω αυτής της θύρας. Ανοίξτε όλες τις βαλβίδες διακοπής της εξωτερικής μονάδας. Στο σημείο αυτό, η βαλβίδα A πρέπει να παραμείνει κλειστή!

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

a Ζυγαριές b Δοχείο ψυκτικού R410A (σύστημα με σιφώνιο) c Αντλία κενού d Θύρα πλήρωσης ψυκτικού

A Βαλβίδα Α

ΠΛΗΡΟΦΟΡΙΕΣ

Για ένα σύστημα πολλαπλών εξωτερικών μονάδων, δεν απαιτείται η σύνδεση όλων των θυρίδων πλήρωσης σε ένα δοχείο ψυκτικού.

Το ψυκτικό θα πληρωθεί με ±22 kg μέσα σε 1 ώρα με εξωτερική θερμοκρασία 30°Cξηρής ουσίας ή με ±6kg με εξωτερική θερμοκρασία 0°Cξηρής ουσίας.

Εάν χρειάζεται να επιταχύνετε στην περίπτωση συστήματος πολλαπλών εξωτερικών μονάδων, συνδέστε τα δοχεία ψυκτικού υγρού σε κάθε εξωτερική μονάδα.

ΕΙΔΟΠΟΙΗΣΗ

▪ Η θυρίδα πλήρωσης του ψυκτικού συνδέεται με τη

σωλήνωση εντός της μονάδας. Η εσωτερική σωλήνωση της μονάδας έχει πληρωθεί με ψυκτικό από το εργοστάσιο, επομένως όταν συνδέετε τη σωλήνωση πλήρωσης να είστε ιδιαίτερα προσεκτικοί.

▪ Μετά την προσθήκη του ψυκτικού, μην ξεχάσετε να

κλείσετε το καπάκι της θυρίδας πλήρωσης ψυκτικού. Η ροπή σύσφιξης για το καπάκι είναι 11,5 με 13,9N•m.

▪ Για να διασφαλιστεί η ισοκατανομή του ψυκτικού, ο

συμπιεστής μπορεί να χρειαστεί ±10 λεπτά για να ξεκινήσει μετά την έναρξη λειτουργίας της μονάδας. Αυτό δεν αποτελεί ένδειξη βλάβης.

6 Προχωρήστε με μία από τις δύο ενέργειες:

6α "6.7.6Βήμα 6α: Αυτόματη πλήρωση ψυκτικού"στη

σελίδα35

6β "6.7.7Βήμα 6β: Χειροκίνητη πλήρωση ψυκτικού"στη

σελίδα36

ΠΛΗΡΟΦΟΡΙΕΣ

Μετά την πλήρωση του ψυκτικού:

▪ Καταγράψτε την ποσότητα του πρόσθετου ψυκτικού

στην ετικέτα ψυκτικού που παρέχεται με τη μονάδα και τοποθετήστε τη στην πίσω πλευρά του μπροστινού πίνακα.

▪ Εισάγετε την ποσότητα του πρόσθετου ψυκτικού στο

σύστημα μέσω της ρύθμισης [2‑14].

▪ Πραγματοποιήστε τη δοκιμαστική διαδικασία που

περιγράφεται στην ενότητα "8 Έλεγχοι πριν από την

αρχική λειτουργία"στη σελίδα53.

6.7.6 Βήμα 6α: Αυτόματη πλήρωση ψυκτικού

ΠΛΗΡΟΦΟΡΙΕΣ

Τα όρια της αυτόματης πλήρωσης ψυκτικού περιγράφονται παρακάτω. Όταν ξεπεράσει το όριο, το σύστημα δεν μπορεί να εκτελέσει τη λειτουργία αυτόματης πλήρωσης ψυκτικού:

▪ Εξωτερική θερμοκρασία: 0~43°C Αναλογία ξηρής

ουσίας.

▪ Εσωτερική θερμοκρασία: 10~32°C Αναλογία ξηρής

ουσίας.

▪ Συνολική χωρητικότητα εσωτερικής μονάδας: ≥80%.

Η πλήρωση της υπόλοιπης ποσότητας πρόσθετου ψυκτικού μπορεί να πραγματοποιηθεί με τη λειτουργία της εξωτερικής μονάδας μέσω της λειτουργίας αυτόματης πλήρωσης ψυκτικού.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 36

6 Εγκατάσταση

Ανάλογα με τους περιορισμούς των περιβαλλοντικών συνθηκών (βλ. παραπάνω), η μονάδα θα αποφασίσει αυτόματα ποιος τρόπος λειτουργίας θα χρησιμοποιηθεί ώστε να εκτελεστεί η αυτόματη πλήρωση ψυκτικού: η ψύξη ή η θέρμανση. Εάν εκπληρωθούν οι παραπάνω προϋποθέσεις, θα επιλεγεί η λειτουργία ψύξης. Εάν όχι, θα επιλεγεί η λειτουργία θέρμανσης.

Διαδικασία

1 Εμφανίζεται η οθόνη αδράνειας (προεπιλογή).

2 Πατήστε μία φορά το κουμπί BS2.

Αποτέλεσμα: Ένδειξη " ".

3 Πατήστε το κουμπί BS2 για περισσότερο από 5 δευτερόλεπτα,

περιμένετε μέχρι η μονάδα να προετοιμαστεί για λειτουργία. Ένδειξη 7 τμημάτων: " " (εκτελείται ο έλεγχος πίεσης):

Εάν Τότε

Εκκινηθεί η λειτουργία θέρμανσης

Εκκινηθεί η λειτουργία ψύξης

4 Όταν αρχίσει να αναβοσβήνει η ένδειξη " " ή "

" (ετοιμότητα για πλήρωση), πατήστε το κουμπί BS2 μέσα σε 5 λεπτά. Ανοίξτε τη βαλβίδα Α. Εάν το κουμπί BS2 δεν πατηθεί μέσα σε 5 λεπτά, θα εμφανιστεί ένας κωδικός δυσλειτουργίας:

Εάν Τότε

Λειτουργία θέρμανσης Θα αναβοσβήνει η ένδειξη " ".

Λειτουργία ψύξης Θα εμφανιστεί ο κωδικός

Θέρμανση (το ενδιάμεσο τμήμα της ένδειξης 7 τμημάτων εμφανίζει " ")

Η πλήρωση θα συνεχιστεί, η ένδειξη 7 τμημάτων εμφανίζει την τρέχουσα τιμή χαμηλής πίεσης και την ένδειξη κατάστασης " " διακεκομμένα.

Αφού ολοκληρωθεί η πλήρωση του υπολοίπου πρόσθετου ψυκτικού, κλείστε αμέσως τη βαλβίδα A και πατήστε το κουμπί BS3 για να σταματήσετε τη λειτουργία πλήρωσης.

Αφού πατηθεί το κουμπί BS3, θα εμφανιστεί ο κωδικός ολοκλήρωσης " ". Όταν πατηθεί το κουμπί BS2, η μονάδα θα ελέγξει εάν οι συνθήκες περιβάλλοντος είναι ευνοϊκές για να εκτελεστεί η δοκιμαστική λειτουργία.

Η δοκιμαστική λειτουργία, συμπεριλαμβανομένου του λεπτομερούς ελέγχου κατάστασης ψυκτικού, είναι απαραίτητη ώστε να μπορέσει να χρησιμοποιηθεί η λειτουργικότητα της ανίχνευσης διαρροής. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "8Έλεγχοι πριν

από την αρχική λειτουργία"στη σελίδα53.

Εάν Τότε

Εμφανίζεται η ένδειξη " ", " " ή " "

Εμφανίζεται η ένδειξη " " ή " "

Θα εμφανιστεί η ένδειξη " " έως " " (έλεγχος εκκίνησης, αναμονή λειτουργίας σταθερής θέρμανσης).

Θα εμφανιστεί η ένδειξη " " έως " " (έλεγχος εκκίνησης, αναμονή λειτουργίας σταθερής ψύξης).

Πατήστε το κουμπί BS2 για να επανεκκινήσετε τη διαδικασία.

δυσλειτουργίας " ". Πατήστε το κουμπί BS1 για να ακυρώσετε και να επανεκκινήσετε τη διαδικασία.

Πατήστε το κουμπί BS1 για να ολοκληρώσετε τη διαδικασία της λειτουργίας αυτόματης πλήρωσης. Οι συνθήκες περιβάλλοντος είναι ευνοϊκές για να εκτελέσετε τη δοκιμαστική λειτουργία.

Οι συνθήκες περιβάλλοντος ΔΕΝ είναι ευνοϊκές για να εκτελέσετε τη δοκιμαστική λειτουργία. Πατήστε το κουμπί BS1 για να ολοκληρώσετε τη διαδικασία αυτόματης πλήρωσης.

ΠΛΗΡΟΦΟΡΙΕΣ

Σε περίπτωση που κατά τη διάρκεια αυτής της διαδικασίας αυτόματης πλήρωσης παρουσιαστεί κάποιος κωδικός δυσλειτουργίας, η μονάδα θα σταματήσει και θα αρχίσει να αναβοσβήνει η ένδειξη " ". Πατήστε το κουμπί BS2 για να επανεκκινήσετε τη διαδικασία.

Ψύξη (το ενδιάμεσο τμήμα της ένδειξης 7 τμημάτων εμφανίζει " ")

Η αυτόματη πλήρωση θα συνεχιστεί, η ένδειξη 7 τμημάτων εμφανίζει την τρέχουσα τιμή χαμηλής πίεσης και την ένδειξη κατάστασης " " διακεκομμένα.

Εάν η ένδειξη 7 τμημάτων/το περιβάλλον χρήστη της εσωτερικής μονάδας εμφανίζει τον κωδικό " ", η πλήρωση έχει σχεδόν ολοκληρωθεί. Όταν η μονάδα σταματήσει να λειτουργεί, κλείστε αμέσως τη βαλβίδα A και ελέγξτε εάν η ένδειξη 7 τμημάτων/το περιβάλλον χρήστη της εσωτερικής μονάδας εμφανίζει " ". Αυτή η ένδειξη υποδεικνύει ότι η αυτόματη πλήρωση στο πρόγραμμα ψύξης ολοκληρώθηκε με επιτυχία.

ΠΛΗΡΟΦΟΡΙΕΣ

Όταν η ποσότητα πλήρωσης είναι μικρή, μπορεί να μην εμφανίζεται ο κωδικός " ", και στη θέση του να εμφανιστεί αμέσως ο κωδικός " ".

Όταν η απαιτούμενη (υπολογισμένη) ποσότητα πρόσθετου ψυκτικού έχει ήδη πληρωθεί προτού εμφανιστεί η ένδειξη " " ή " ", κλείστε τη βαλβίδα A και περιμένετε μέχρι να εμφανιστεί η ένδειξη " ".

Εάν κατά τη διάρκεια της λειτουργίας ψύξης για την αυτόματη πλήρωση ψυκτικού οι συνθήκες περιβάλλοντος υπερβαίνουν τα επιτρεπόμενα όρια αυτού του τρόπου λειτουργίας, η μονάδα θα εμφανίσει στην ένδειξη 7 τμημάτων το " ", σε περίπτωση που η εσωτερική θερμοκρασία βρίσκεται εκτός εύρους, ή το " ", σε περίπτωση που η εξωτερική θερμοκρασία είναι εκτός εύρους. Σε αυτήν την περίπτωση, εάν η πλήρωση πρόσθετου ψυκτικού δεν ολοκληρώθηκε, θα πρέπει να επαναληφθεί το βήμα "6.7.6Βήμα 6α:

Αυτόματη πλήρωση ψυκτικού"στη σελίδα35.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Εάν κατά τη διάρκεια της διαδικασίας εντοπιστεί κάποια

δυσλειτουργία (π.χ., σε περίπτωση μιας κλειστής βαλβίδας διακοπής), θα εμφανιστεί ένας κωδικός δυσλειτουργίας. Σε αυτήν την περίπτωση, ανατρέξτε στην ενότητα "10.2 Solving problems based on error

codes" στη σελίδα 57 και επιλύστε τη δυσλειτουργία

αναλόγως. Η επαναφορά της δυσλειτουργίας μπορεί να πραγματοποιηθεί πατώντας BS1. Η διαδικασία μπορεί να ξεκινήσει ξανά από το βήμα "6.7.6 Βήμα 6α:

Αυτόματη πλήρωση ψυκτικού"στη σελίδα35.

▪ Η ακύρωση της αυτόματης πλήρωσης ψυκτικού είναι

δυνατή πατώντας BS1. Η μονάδα θα σταματήσει και θα επιστρέψει στην κατάσταση αδράνειας.

Πραγματοποιήστε τη δοκιμαστική διαδικασία όπως περιγράφεται στην ενότητα "8 Έλεγχοι πριν από την αρχική λειτουργία" στη

σελίδα53.

6.7.7 Βήμα 6β: Χειροκίνητη πλήρωση ψυκτικού

Η πλήρωση της υπόλοιπης ποσότητας πρόσθετου ψυκτικού μπορεί να πραγματοποιηθεί με τη λειτουργία της εξωτερικής μονάδας μέσω της λειτουργίας χειροκίνητης πλήρωσης ψυκτικού:

1 Λάβετε υπόψη όλες τις απαραίτητες προφυλάξεις που

αναφέρονται στις ενότητες "7 Ρύθμιση παραμέτρων" στη

σελίδα42 και "8 Έλεγχοι πριν από την αρχική λειτουργία"στη σελίδα53.

2 Ανοίξτε την παροχή ρεύματος στις εσωτερικές μονάδες και την

εξωτερική μονάδα.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 37

6 Εγκατάσταση

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

= =

GWP: XXX

RXXX

d e

3 Ενεργοποιήστε τη ρύθμιση [2‑20]=1 της εξωτερικής μονάδας

για να εκκινήσετε τη λειτουργία χειροκίνητης πλήρωσης ψυκτικού. Για λεπτομέρειες, ανατρέξτε στην ενότητα

"7.2.8 Λειτουργία 2: Ρυθμίσεις στον χώρο εγκατάστασης" στη σελίδα46.

Αποτέλεσμα: Η μονάδα θα τεθεί σε λειτουργία.

4 Η βαλβίδα A μπορεί να ανοίξει. Η πλήρωση του υπόλοιπου

πρόσθετου ψυκτικού μπορεί να πραγματοποιηθεί.

5 Αφού ολοκληρωθεί η προσθήκη του υπολοίπου πρόσθετου

ψυκτικού, κλείστε τη βαλβίδα A και πατήστε το κουμπί BS3 για να σταματήσετε τη διαδικασία χειροκίνητης πλήρωσης ψυκτικού.

ΠΛΗΡΟΦΟΡΙΕΣ

Η λειτουργία χειροκίνητης πλήρωσης ψυκτικού θα σταματήσει αυτόματα εντός 30 λεπτών. Εάν η πλήρωση δεν ολοκληρωθεί μετά από 30 λεπτά, πραγματοποιήστε ξανά τη διαδικασία πλήρωσης πρόσθετου ψυκτικού.

6 Πραγματοποιήστε τη δοκιμαστική διαδικασία όπως

περιγράφεται στην ενότητα "8 Έλεγχοι πριν από την αρχική

λειτουργία"στη σελίδα53.

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Εάν κατά τη διάρκεια της διαδικασίας εντοπιστεί κάποια

δυσλειτουργία (π.χ., σε περίπτωση μιας κλειστής βαλβίδας διακοπής), θα εμφανιστεί ένας κωδικός δυσλειτουργίας. Σε αυτήν την περίπτωση, ανατρέξτε στην ενότητα "6.7.8 Κωδικοί σφαλμάτων κατά την

πλήρωση ψυκτικού" στη σελίδα 37 και επιλύστε τη

δυσλειτουργία αναλόγως. Η επαναφορά της δυσλειτουργίας μπορεί να πραγματοποιηθεί πατώντας BS3. Η διαδικασία μπορεί να ξεκινήσει ξανά από το βήμα "6.7.7 Βήμα 6β: Χειροκίνητη πλήρωση

ψυκτικού"στη σελίδα36.

▪ Η ακύρωση της χειροκίνητης πλήρωσης ψυκτικού είναι

δυνατή πατώντας BS3. Η μονάδα θα σταματήσει και θα επιστρέψει στην κατάσταση αδράνειας.

Κωδικός Αιτία Λύση

Η εσωτερική μονάδα βρίσκεται εκτός εύρους θερμοκρασίας για τη λειτουργία ανίχνευσης

Προσπαθήστε ξανά όταν οι συνθήκες περιβάλλοντος είναι ικανοποιητικές.

διαρροής

Η εξωτερική μονάδα βρίσκεται εκτός εύρους θερμοκρασίας για τη λειτουργία ανίχνευσης

Προσπαθήστε ξανά όταν οι συνθήκες περιβάλλοντος είναι ικανοποιητικές.

διαρροής

Υποδεικνύει μια εσωτερική μονάδα η οποία δεν είναι συμβατή με τη λειτουργικότητα

Ανατρέξτε στις απαιτήσεις, ώστε να μπορέσετε να εκτελέσετε τη λειτουργία

ανίχνευσης διαρροής. ανίχνευσης διαρροής (π.χ. εσωτερική μονάδα RADX, μονάδα Hydrobox…)

Άλλος

κωδικός

δυσλειτουργί

— Κλείστε αμέσως τη

ας

βαλβίδα A. Επιβεβαιώστε

τον κωδικό

δυσλειτουργίας και

προβείτε στις σχετικές

ενέργειες, "10.2Επίλυση

προβλημάτων βάσει των

κωδικών σφαλμάτων"στη

σελίδα57.

6.7.9 Έλεγχοι μετά την πλήρωση ψυκτικού

▪ Είναι ανοιχτές όλες οι βαλβίδες διακοπής;

▪ Έχει καταγραφεί στην ετικέτα συμπληρωματικής πλήρωσης η

ποσότητα του ψυκτικού που προστέθηκε;

ΕΙΔΟΠΟΙΗΣΗ

Βεβαιωθείτε ότι έχετε ανοίξει όλες τις βαλβίδες διακοπής μετά την (προ-) πλήρωση του ψυκτικού.

Η λειτουργία του συστήματος με κλειστές βαλβίδες θα

6.7.8 Κωδικοί σφαλμάτων κατά την πλήρωση

προκαλέσει βλάβη στο συμπιεστή.

ψυκτικού

6.7.10 Για να κολλήσετε την πολύγλωσση

Κωδικός Αιτία Λύση

Ασυνήθιστα χαμηλή πίεση στη γραμμή αναρρόφησης

Κλείστε αμέσως τη βαλβίδα A. Πατήστε το κουμπί BS3 για

1 Συμπληρώστε την ετικέτα ως εξής:

επαναφορά. Προτού επαναλάβετε τη διαδικασία αυτόματης πλήρωσης, ελέγξτε τα παρακάτω:

▪ Ελέγξτε αν έχει ανοιχτεί

σωστά η βαλβίδα διακοπής αερίου.

▪ Ελέγξτε αν έχει ανοιχτεί

η βαλβίδα του κυλίνδρου ψυκτικού.

▪ Ελέγξτε αν

παρεμποδίζεται η είσοδος και η έξοδος αέρα της εσωτερικής μονάδας.

Εσωτερική μονάδα αποτροπής δημιουργίας πάγου

Κλείστε αμέσως τη βαλβίδα A. Πατήστε το κουμπί BS3 για επαναφορά. Επαναλάβετε τη διαδικασία αυτόματης

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

πλήρωσης.

ετικέτα για τα φθοριούχα αέρια θερμοκηπίου

a Εάν η μονάδα συνοδεύεται από πολυγλωσσική ετικέτα

φθοριούχων αερίων θερμοκηπίου (βλ. αξεσουάρ), ξεκολλήστε την επιθυμητή γλώσσα και κολλήστε την πάνω από το a.

b Εργοστασιακή πλήρωση ψυκτικού: ανατρέξτε στην

πινακίδα χαρακτηριστικών της μονάδας

c Πρόσθετη ποσότητα ψυκτικού που έχει πληρωθεί d Συνολική πλήρωση με ψυκτικό e Εκπομπές αερίων του θερμοκηπίου της συνολικής

ποσότητας πλήρωσης ψυκτικού, εκφρασμένες σε τόνους ισοδύναμου CO

f GWP = Δυναμικό θέρμανσης του πλανήτη

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 38

6 Εγκατάσταση

ΕΙΔΟΠΟΙΗΣΗ

Στην Ευρώπη, οι εκπομπές αερίων θερμοκηπίου της συνολικής ποσότητας πλήρωσης ψυκτικού στο σύστημα (εκφρασμένες σε τόνους ισοδύναμου CO2) χρησιμοποιούνται για τον προσδιορισμό των διαστημάτων συντήρησης. Τηρείτε την ισχύουσα νομοθεσία.

Μαθηματικός τύπος για τον υπολογισμό των εκπομπών αερίων θερμοκηπίου: Τιμή GWP του

ψυκτικού × Συνολική ποσότητα πλήρωσης ψυκτικού [σε κιλά] / 1000

2 Κολλήστε την ετικέτα στο εσωτερικό της εξωτερικής μονάδας

κοντά στις βάνες διακοπής αερίου και υγρού.

6.8 Σύνδεση της ηλεκτρικής καλωδίωσης

6.8.1 Προφυλάξεις κατά τη σύνδεση της ηλεκτρικής καλωδίωσης

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Όλες οι καλωδιώσεις και τα εξαρτήματα στον χώρο εγκατάστασης ΠΡΕΠΕΙ να εγκατασταθούν από αδειοδοτημένο ηλεκτρολόγο και ΠΡΕΠΕΙ να συμμορφώνονται με την ισχύουσα νομοθεσία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Χρησιμοποιείτε ΜΟΝΟ καλώδια από χαλκό.

▪ Βεβαιωθείτε ότι οι σωληνώσεις στο χώρο

εγκατάστασης συμμορφώνονται με την ισχύουσα νομοθεσία.

▪ Κάθε καλωδίωση στον χώρο εγκατάστασης ΠΡΕΠΕΙ να

πραγματοποιείται σύμφωνα με το διάγραμμα καλωδίωσης που συνοδεύει τη μονάδα.

▪ ΠΟΤΕ μην στριμώχνετε πολλά καλώδια μαζί και

▪ Γειώστε απαραιτήτως τα καλώδια. ΜΗΝ γειώνετε τη

▪ Χρησιμοποιήστε ένα αποκλειστικό κύκλωμα ισχύος.

ΠΟΤΕ μην χρησιμοποιείτε παροχή ρεύματος που χρησιμοποιείται από άλλη συσκευή.

▪ Εγκαταστήστε τις απαιτούμενες ασφάλειες ή τους

διακόπτες ασφαλείας.

▪ Εγκαταστήστε έναν διακόπτη διαρροής προς τη γη. Σε

αντίθετη περίπτωση, ενδέχεται να προκληθεί ηλεκτροπληξία ή πυρκαγιά.

▪ Κατά την εγκατάσταση του διακόπτη διαρροής προς τη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

▪ Αφού ολοκληρώσετε τις ηλεκτρικές εργασίες,

▪ Βεβαιωθείτε ότι έχετε κλείσει όλα τα καλύμματα πριν

από την ενεργοποίηση της μονάδας.

ΕΙΔΟΠΟΙΗΣΗ

MHN ξεκινάτε τη λειτουργία της μονάδας αν οι εργασίες των σωληνώσεων ψυκτικού δεν έχουν ολοκληρωθεί. Η λειτουργία της μονάδας, ενώ οι αγωγοί δεν είναι έτοιμοι, μπορεί να καταστρέψει τον συμπιεστή.

ΕΙΔΟΠΟΙΗΣΗ

Εάν η παροχή ρεύματος δεν έχει φάση Ν ή αυτή είναι εσφαλμένη, τότε ο εξοπλισμός ενδέχεται να υποστεί βλάβη.

ΕΙΔΟΠΟΙΗΣΗ

ΜΗΝ εγκαθιστάτε πυκνωτή μεταβολής φάσεως, καθότι αυτή η μονάδα διαθέτει αντιστροφέα. Ένας πυκνωτής μεταβολής φάσεως θα μειώσει την απόδοση και μπορεί να προκαλέσει ατυχήματα.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 39

6 Εγκατάσταση

dd d

b g g

h h

fffh

eee

h h h

h h

a a a

ΕΙΔΟΠΟΙΗΣΗ

ΠΟΤΕ μην αφαιρείτε το θερμίστορ, τον αισθητήρα κ.λπ., όταν συνδέετε καλωδίωση ρεύματος και καλωδίωση μετάδοσης. (Εάν ο συμπιεστής λειτουργεί χωρίς θερμίστορ, αισθητήρα κ.λπ., ενδέχεται να προκληθεί βλάβη.)

ΕΙΔΟΠΟΙΗΣΗ

▪ Ο ανιχνευτής προστασίας αντεστραμμένης φάσης του

προϊόντος δουλεύει μόνο όταν το προϊόν τεθεί σε λειτουργία. Συνεπώς, η ανίχνευση αντεστραμμένης φάσης δεν πραγματοποιείται κατά τη φυσιολογική λειτουργία του προϊόντος.

▪ Ο ανιχνευτής προστασίας αντεστραμμένης φάσης έχει

σχεδιαστεί για να σταματήσει το προϊόν σε περίπτωση ανωμαλιών όταν έχει ξεκινήσει η λειτουργία του προϊόντος.

▪ Αντικαταστήστε 2 από τις 3 φάσεις (L1, L2 και L3) κατά

τη διάρκεια της ανωμαλίας προστασίας της αντίστροφης φάσης.

ΕΙΔΟΠΟΙΗΣΗ

6.8.2 Καλωδίωση στον χώρο εγκατάστασης: Επισκόπηση

Η καλωδίωση στον χώρο εγκατάστασης περιλαμβάνει την ηλεκτρική παροχή (πάντα συμπεριλ. γείωσης) και την καλωδίωση επικοινωνίας εσωτερικής-εξωτερικής μονάδας (= μετάδοση).

Παράδειγμα:

6.8.3 Σχετικά με την ηλεκτρική καλωδίωση

Είναι σημαντικό να διατηρείτε την ηλεκτρική τροφοδοσία και την καλωδίωση μετάδοσης απομονωμένες τη μία από την άλλη. Προκειμένου να αποφευχθούν τυχόν ηλεκτρικές παρεμβολές, η απόσταση μεταξύ των δύο καλωδιώσεων θα πρέπει σε κάθε περίπτωση να είναι τουλάχιστον 25mm.

ΕΙΔΟΠΟΙΗΣΗ

▪ Βεβαιωθείτε ότι διατηρείτε τη γραμμή τροφοδοσίας σε

απόσταση από τη γραμμή μετάδοσης. Η καλωδίωση μετάδοσης και η καλωδίωση της παροχής ρεύματος μπορούν να διασταυρώνονται, αλλά δεν πρέπει να λειτουργούν παράλληλα.

▪ Η καλωδίωση μετάδοσης και η καλωδίωση της

παροχής ρεύματος δεν πρέπει να εφάπτονται στην εσωτερική καλωδίωση (εκτός από τον σωλήνα ψύξης της πλακέτας PCB του αντιστροφέα), ώστε να αποφευχθεί τυχόν φθορά των καλωδίων εξαιτίας της υψηλής θερμοκρασίας των σωληνώσεων.

▪ Κλείστε καλά το καπάκι και τοποθετήστε τα ηλεκτρικά

καλώδια με τέτοιον τρόπο ώστε να μην χαλαρώσει το καπάκι ή άλλα τμήματα.

Η καλωδίωση μετάδοσης στο εξωτερικό της μονάδας θα πρέπει να τυλίγεται και να δρομολογείται μαζί με τη σωλήνωση εγκατάστασης.

Η σωλήνωση εγκατάστασης μπορεί να δρομολογηθεί από το μπροστινό ή από το κάτω μέρος της μονάδας (προς τα αριστερά ή προς τα δεξιά). Ανατρέξτε στην ενότητα "6.4.3 Δρομολόγηση της

σωλήνωσης ψυκτικού"στη σελίδα25.

▪ Βεβαιωθείτε ότι τηρούνται τα παρακάτω όρια. Αν τα καλώδια

σύνδεσης από μονάδα σε μονάδα υπερβαίνουν αυτά τα όρια, μπορεί να προκληθεί δυσλειτουργία της μετάδοσης:

▪ Μέγιστο μήκος καλωδίωσης: 1000m.

▪ Συνολικό μήκος καλωδίωσης: 2000m.

▪ Μέγιστο μήκος ενδοκαλωδίωσης μεταξύ εξωτερικών μονάδων:

30m.

▪ Καλωδίωση μετάδοσης στον επιλογέα ψύξης/θέρμανσης:

500m.

▪ Μέγιστος αριθμός διακλαδώσεων: 16.

▪ Μέγιστος αριθμός ανεξάρτητων αλληλοσυνδεόμενων

συστημάτων: 10.

▪ Για τη σύνδεση των μονάδων με καλώδια είναι δυνατές μέχρι 16

διακλαδώσεις. Μετά τη διακλάδωση, δεν επιτρέπεται καμία περαιτέρω διακλάδωση (δείτε την ακόλουθη εικόνα).

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

α Ηλεκτρική παροχή χώρου εγκατάστασης (με προστασία

γείωσης)

β Κεντρικός διακόπτης

γ Σύνδεση γείωσης

δ Εξωτερική μονάδα

ε Εσωτερική μονάδα

στ Περιβάλλον χρήστη

ζ Καλωδίωση ηλεκτρικής παροχής εσωτερικής μονάδας

η Καλωδίωση μετάδοσης (μονωμένο καλώδιο) (16V)

θ Καλωδίωση ηλεκτρικής παροχής εξωτερικής μονάδας

(μονωμένο καλώδιο) (230V)

(μονωμένο καλώδιο) Ηλεκτρική παροχή 3N~50Hz Ηλεκτρική παροχή 1~50Hz Καλωδίωση γείωσης

a Εξωτερική μονάδα b Εσωτερική μονάδα c Κεντρική γραμμή d Διακλάδωση 1 e Διακλάδωση 2

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 40

6 Εγκατάσταση

b c

b a

8~12 HP 14~20 HP

X1A

c d

a b a b

8~12 HP 14~20 HP

f Διακλάδωση 3

g Δεν επιτρέπεται καμία άλλη διακλάδωση μετά από την

τελική

h Κεντρικό περιβάλλον χρήστη (κλπ...) A Καλωδίωση μετάδοσης εξωτερικής/εσωτερικής μονάδας B Καλωδίωση μετάδοσης κύριας/βοηθητικής μονάδας

Για την παραπάνω καλωδίωση, χρησιμοποιείτε πάντα αγωγούς βινυλίου με περίβλημα πάχους 0,75 έως 1,25 mm2 ή καλώδια (δίκλωνα). (τρίκλωνα καλώδια επιτρέπονται μόνο για το περιβάλλον χρήστη εναλλαγής ψύξης/θέρμανσης.)

6.8.4 Οδηγίες κατά το άνοιγμα των χαραγμένων οπών

▪ Για να ανοίξετε μια οπή διέλευσης, χτυπήστε τη με ένα σφυρί.

▪ Αφού έχετε ανοίξει τις οπές, σας συνιστούμε να αφαιρέσετε τυχόν

γρέζια και να περάσετε με μίνιο τις άκρες και την περιοχή γύρω από τις οπές για να αποφύγετε τη δημιουργία σκουριάς.

▪ Όταν περνάτε ηλεκτρικές καλωδιώσεις μέσα από τις οπές

διέλευσης, αποτρέψτε την πρόκληση ζημιάς στα καλώδια τυλίγοντάς τα με μονωτική ταινία, περνώντας τα μέσα σε προστατευτικούς αγωγούς του εμπορίου στη συγκεκριμένη θέση ή εγκαθιστώντας μαστούς σύνδεσης ή ελαστικά κουμπωτά δαχτυλίδια στις οπές διέλευσης.

a Χαραγμένη οπή b Γρέζι c Αφαιρέστε τα γρέζια d Αν υπάρχει περίπτωση να εισέλθουν μικρά ζώα στο

σύστημα μέσα από τις οπές διέλευσης, κλείστε τις οπές με υλικά συσκευασίας (προετοιμασία στον χώρο εγκατάστασης)

6.8.5 Δρομολόγηση και τοποθέτηση της καλωδίωσης μετάδοσης

Η καλωδίωση μετάδοσης μπορεί να δρομολογηθεί μόνο μέσω της μπροστινής όψης. Πιάστε την στην επάνω οπή στερέωσης.

a Καλωδίωση μετάδοσης (πιθανότητα 1) b Καλωδίωση μετάδοσης (πιθανότητα 2)

μόνωση του σωλήνα με συνδέσμους.

c Σύνδεσμος. Στερεώστε στην εργοστασιακά τοποθετημένη

καλωδίωση χαμηλής τάσης.

d Σύνδεσμος.

(α) Η χαραγμένη οπή πρέπει να αφαιρεθεί. Σφραγίστε την οπή

για να μην εισχωρήσουν μικρά ζώα ή ακαθαρσίες.

(α)

. Στερεώστε στη

Προσαρτήστε στα καθορισμένα πλαστικά άγκιστρα χρησιμοποιώντας σφιγκτήρες του εμπορίου.

a Καλωδίωση μεταξύ μονάδων (εσωτερική - εξωτερική) (F1/

F2 αριστερά)

b Εσωτερική καλωδίωση μετάδοσης (Q1/Q2) c Πλαστικό άγκιστρο d Σφιγκτήρες του εμπορίου

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

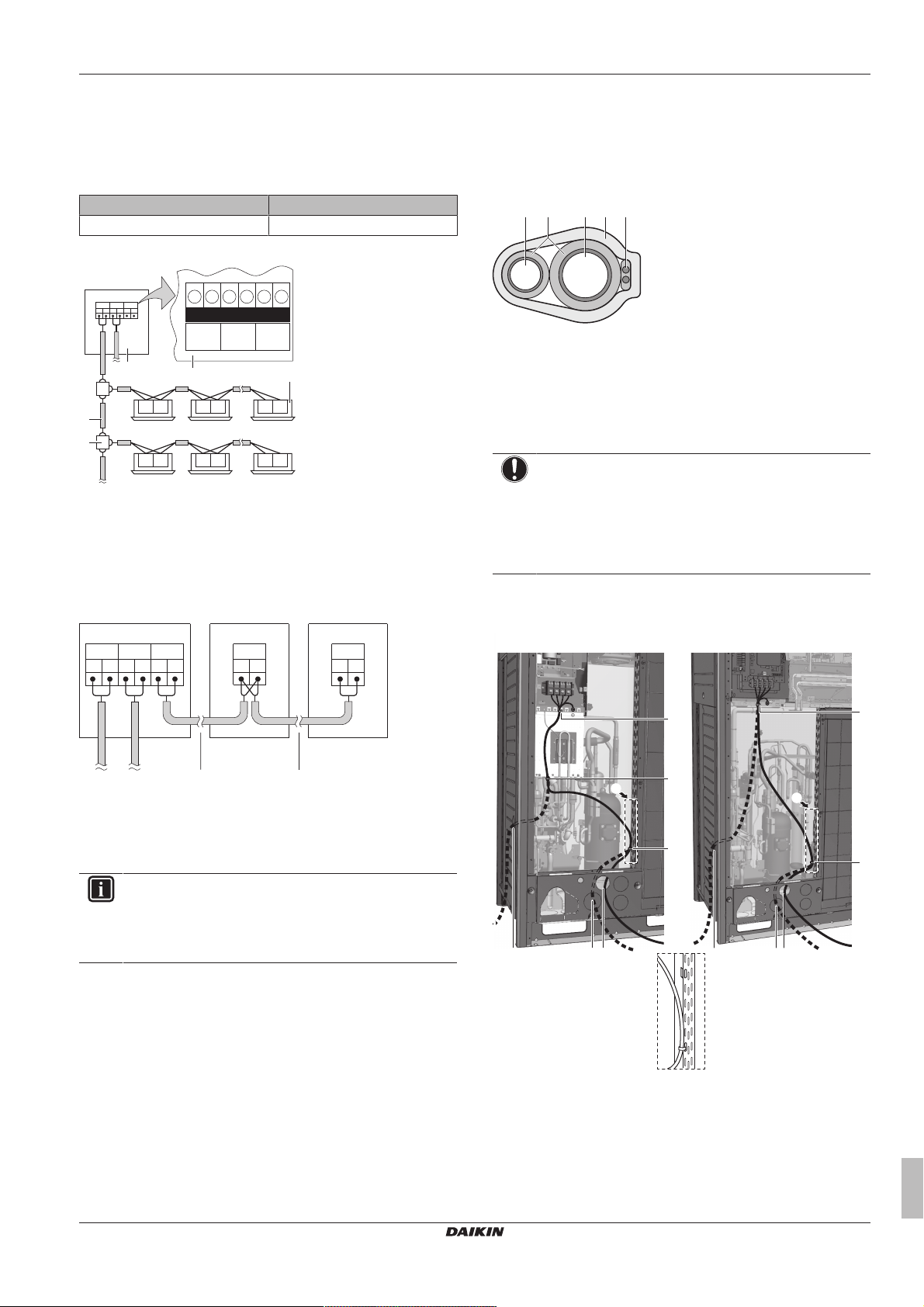

Page 41

6 Εγκατάσταση

F1 F2 F1 F2 Q1 Q2

F1 F1F2 F2 Q1 Q2

F1 F2 F1 F2 F1 F2

b c

TO IN/D UNIT

TO OUT/D UNIT TO MULTI UNIT

A1P

F1 F2 F1 F2 Q1 Q2 Q1 Q2

A1P

d de

ba c

Q1 Q2

a bc de

X1M

abac

X1M

8~12 HP 14~20 HP

6.8.6 Σύνδεση της καλωδίωσης μετάδοσης

Η καλωδίωση από τις εσωτερικές μονάδες πρέπει να είναι συνδεδεμένη στους ακροδέκτες F1/F2 (εισόδου-εξόδου) στην πλακέτα PCB της εξωτερικής μονάδας.

Ροπή σύσφιξης βιδών ακροδέκτη καλωδίωσης μετάδοσης:

Μέγεθος βίδας Ροπή σύσφιξης (N•m)

M3,5 (A1P) 0,8~0,96

Σε περίπτωση εγκατάστασης μίας εξωτερικής μονάδας

a PCB εξωτερικής μονάδας (A1P)

b Χρησιμοποιήστε τον αγωγό του καλωδίου με περίβλημα (2

σύρματα) (χωρίς πολικότητα)

c Πίνακας ακροδεκτών (προμήθεια από το τοπικό εμπόριο)

d Εσωτερική μονάδα

e Εξωτερική μονάδα

Σε περίπτωση εγκατάστασης πολλαπλών εξωτερικών μονάδων

6.8.7 Ολοκλήρωση της καλωδίωσης μετάδοσης

Αφού εγκαταστήσετε τα καλώδια μετάδοσης μέσα στη μονάδα, τυλίξτε τα στους τοποθετημένους σωλήνες του ψυκτικού χρησιμοποιώντας μονωτική ταινία, όπως φαίνεται στην ακόλουθη εικόνα.

a Σωλήνας υγρού b Σωλήνας αερίου c Μονωτής d Καλωδίωση μετάδοσης (F1/F2) e Μονωτική ταινία

6.8.8 Δρομολόγηση και τοποθέτηση της παροχής ρεύματος

ΕΙΔΟΠΟΙΗΣΗ

Όταν περνάτε τα καλώδια της γείωσης, βεβαιωθείτε ότι υπάρχει κενό τουλάχιστον 25 mm γύρω από τα καλώδια παροχής του συμπιεστή. Εάν δεν ακολουθήσετε πιστά αυτήν την οδηγία, ενδέχεται να παρεμποδιστεί η σωστή λειτουργία άλλων μονάδων, συνδεδεμένων στην ίδια γείωση.

Η καλωδίωση παροχής ρεύματος μπορεί να δρομολογηθεί από την μπροστινή και από την αριστερή πλευρά. Πιάστε την στην κάτω οπή στερέωσης.

a Μονάδα Α (κύρια εξωτερική μονάδα)

b Μονάδα Β (βοηθητική εξωτερική μονάδα)

c Μονάδα C (βοηθητική εξωτερική μονάδα)

d Μετάδοση κύριας/βοηθητικής μονάδας (Q1/Q2)

e Μετάδοση εξωτερικής/εσωτερικής μονάδας (F1/F2)

f Μετάδοση εξωτερικής μονάδας/άλλου συστήματος (F1/F2)

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Η καλωδίωση διασύνδεσης ανάμεσα στις εξωτερικές μονάδες που

βρίσκονται στο ίδιο σύστημα σωλήνωσης πρέπει να είναι συνδεδεμένη στους ακροδέκτες Q1/Q2 (πολλαπλής εξόδου). Η σύνδεση των καλωδίων στους ακροδέκτες F1/F2 θα έχει ως αποτέλεσμα τη δυσλειτουργία του συστήματος.

▪ Η καλωδίωση για τα άλλα συστήματα πρέπει να είναι

συνδεδεμένη στους ακροδέκτες F1/F2 (εξόδου-εξόδου) στην πλακέτα ΡCB της εξωτερικής μονάδας όπου είναι συνδεδεμένη η καλωδίωση διασύνδεσης για τις εσωτερικές μονάδες.

▪ Κεντρική μονάδα είναι η εξωτερική μονάδα στην οποία είναι

συνδεδεμένη η καλωδίωση διασύνδεσης για τις εσωτερικές μονάδες.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

a Παροχή ρεύματος (πιθανότητα 1) b Παροχή ρεύματος (πιθανότητα 2) c Παροχή ρεύματος (πιθανότητα 3)

αγωγό.

d Σύνδεσμος

(α) Η χαραγμένη οπή πρέπει να αφαιρεθεί. Σφραγίστε την οπή

για να μην εισχωρήσουν μικρά ζώα ή ακαθαρσίες.

(α)

. Χρησιμοποιήστε

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 42

7 Ρύθμιση παραμέτρων

8~12 HP

bc d

j h

14~20 HP

bc d

i j h

L1 L2 L2 N

6.8.9 Σύνδεση της παροχής ρεύματος

ΕΙΔΟΠΟΙΗΣΗ

Ποτέ μην συνδέετε την ηλεκτρική τροφοδοσία στο μπλοκ ακροδεκτών καλωδίωσης μετάδοσης. Διαφορετικά μπορεί να παρουσιαστεί γενική βλάβη σε ολόκληρο το σύστημα.

ΠΛΗΡΟΦΟΡΙΕΣ

Εγκατάσταση και δρομολόγηση σε περίπτωση που χρησιμοποιηθεί επιλογέας ψύξης/θέρμανσης: ανατρέξτε στο εγχειρίδιο εγκατάστασης του επιλογέα ψύξης/ θέρμανσης.

ΠΡΟΣΟΧΗ

Ροπή σύσφιξης για τις βίδες του ακροδέκτη:

Μέγεθος βίδας Ροπή σύσφιξης (N•m)

Μ8 (μπλοκ ακροδεκτών παροχής)

Μ8 (γείωση)

ΕΙΔΟΠΟΙΗΣΗ

Κατά τη σύνδεση του καλωδίου γείωσης, ευθυγραμμίστε το καλώδιο με το κομμένο τμήμα της κοίλης ροδέλας. Ανεπαρκής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.

Το καλώδιο παροχής ηλεκτρικού ρεύματος ΠΡΕΠΕΙ να στερεωθεί στο πλαστικό άγκιστρο χρησιμοποιώντας σφιγκτήρα του εμπορίου προκειμένου να αποτραπεί η επιβολή εξωτερικής δύναμης στον ακροδέκτη. Το καλώδιο με τις πράσινες και κίτρινες ρίγες ΠΡΕΠΕΙ να χρησιμοποιηθεί μόνο για τη γείωση.

5,5~7,3

g Καλώδιο γείωσης (GRN/YLW) h Σύνδεσμος

i Κοίλη ροδέλα j Όταν συνδέετε ένα καλώδιο γείωσης, συνιστάται να το

τυλίγετε.

Πολλαπλές εξωτερικές μονάδες

Για τη σύνδεση της παροχής ρεύματος σε πολλαπλές εξωτερικές μονάδες μεταξύ τους, θα πρέπει να χρησιμοποιούνται ακροδέκτες οπής. Δεν επιτρέπεται η χρήση γυμνών καλωδίων.

Σε αυτή την περίπτωση πρέπει να απομακρυνθεί ο προεγκατεστημένος δακτύλιος πλύσης.

Προσαρτήστε και τα δύο καλώδια στον ακροδέκτη ηλεκτρικής παροχής, όπως υποδεικνύεται:

7 Ρύθμιση παραμέτρων

7.1 Επισκόπηση: Διαμόρφωση

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε για να διαμορφώσετε το σύστημα μετά την εγκατάστασή του.

Περιέχει πληροφορίες σχετικά με τα ακόλουθα:

▪ Την πραγματοποίηση ρυθμίσεων στον χώρο εγκατάστασης

▪ Την εξοικονόμηση ενέργειας και τη βέλτιστη λειτουργία

▪ Τη χρήση της λειτουργίας ανίχνευσης διαρροής

ΠΛΗΡΟΦΟΡΙΕΣ

Είναι σημαντικό όλες οι πληροφορίες σε αυτό το κεφάλαιο να έχουν διαβαστεί με συνέπεια από τον τεχνικό εγκατάστασης και το σύστημα να διαμορφωθεί ανάλογα.

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

7.2 Πραγματοποίηση ρυθμίσεων στον χώρο εγκατάστασης

a Παροχή ρεύματος (380~415 V, 3N~50Hz) b Ασφάλεια c Προστασία γείωσης d Καλώδιο γείωσης e Μπλοκ ακροδεκτών παροχής ρεύματος

f Συνδέστε κάθε καλώδιο παροχής: RED στο L1, WHT στο

L2, BLK στο L3 και BLU στο N

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

7.2.1 Σχετικά με την πραγματοποίηση ρυθμίσεων στον χώρο εγκατάστασης

Για να συνεχίσετε τη διαμόρφωση του συστήματος της αντλίας θερμότητας VRV IV, απαιτείται η εισαγωγή κάποιων στοιχείων στην πλακέτα PCB της μονάδας. Αυτό το κεφάλαιο θα περιγράψει τη διαδικασία της χειροκίνητης εισαγωγής με τη χρήση των κουμπιών/ μικροδιακοπτών στην πλακέτα PCB και την ανάγνωση των ενδείξεων 7 τμημάτων.

Η πραγματοποίηση ρυθμίσεων πραγματοποιείται μέσω της κεντρικής εξωτερικής μονάδας.

Εκτός από την πραγματοποίηση των ρυθμίσεων στον χώρο εγκατάστασης, είναι επίσης δυνατή η επιβεβαίωση των τρεχουσών παραμέτρων λειτουργίας της μονάδας.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 43

7 Ρύθμιση παραμέτρων

a b

BS1 BS2

DS1 DS2

BS3

X27A

2×

Κουμπιά και μικροδιακόπτες

Στοιχείο Περιγραφή

Κουμπιά Με τη χρήση των κουμπιών είναι δυνατή:

▪ Η εκτέλεση συγκεκριμένων ενεργειών

(αυτόματη πλήρωση ψυκτικού, δοκιμαστική λειτουργία κλπ.).

▪ Η πραγματοποίηση ρυθμίσεων στον χώρο

εγκατάστασης (λειτουργία επιλογής, λειτουργία χαμηλού θορύβου κλπ.).

Μικροδιακόπτες Με τη χρήση των μικροδιακοπτών είναι

δυνατή:

▪ DS1 (1): Επιλογέας ΨΥΞΗΣ/ΘΕΡΜΑΝΣΗΣ

(ανατρέξτε στο εγχειρίδιο του διακόπτη

Δείτε επίσης:

▪ "7.2.4Πρόσβαση στη λειτουργία 1 ή 2"στη σελίδα44

▪ "7.2.5Χρήση της λειτουργίας 1"στη σελίδα44

▪ "7.2.6Χρήση της λειτουργίας 2"στη σελίδα44

▪ "7.2.7Λειτουργία 1: Παρακολούθηση ρυθμίσεων"στη σελίδα45

▪ "7.2.8 Λειτουργία 2: Ρυθμίσεις στον χώρο εγκατάστασης" στη

σελίδα46

7.2.2 Στοιχεία ρυθμίσεων στον χώρο εγκατάστασης

Θέση των οθονών 7 τμημάτων, των κουμπιών και των μικροδιακοπτών:

επιλογέα ψύξης/θέρμανσης). OFF=Μη εγκατεστημένο=εργοστασιακή ρύθμιση

▪ DS1 (2~4): ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ. ΜΗΝ

ΑΛΛΑΖΕΤΕ ΤΗΝ ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ.

▪ DS2 (1~4): ΔΕΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΑΙ. ΜΗΝ

ΑΛΛΑΖΕΤΕ ΤΗΝ ΕΡΓΟΣΤΑΣΙΑΚΗ ΡΥΘΜΙΣΗ.

Δείτε επίσης:

▪ "7.2.2 Στοιχεία ρυθμίσεων στον χώρο εγκατάστασης" στη

BS1 MODE: Για αλλαγή της λειτουργίας ρύθμισης BS2 SET: Για τοπική ρύθμιση BS3 RETURN: Για τοπική ρύθμιση

DS1, DS2 Μικροδιακόπτες DIP

a Οθόνες 7 τμημάτων b Κουμπιά

σελίδα43

▪ "7.2.3 Πρόσβαση στα στοιχεία ρυθμίσεων στον χώρο

εγκατάστασης"στη σελίδα43

Διαμορφωτής PC

Για το σύστημα αντλίας θερμότητας VRV IV είναι εναλλακτικά δυνατή η πραγματοποίηση διαφόρων ρυθμίσεων κατά τον έλεγχο πριν από την αρχική λειτουργία μέσω ενός περιβάλλοντος χρήστη υπολογιστή (για τη συγκεκριμένη εφαρμογή, απαιτείται το προαιρετικό EKPCCAB). Ο τεχνικός εγκατάστασης μπορεί να προετοιμάσει τη διαμόρφωση (εκτός χώρου εγκατάστασης) σε Η/Υ και στη συνέχεια να φορτώσει τη διαμόρφωση στο σύστημα.

Δείτε επίσης: "7.2.9Σύνδεση του διαμορφωτή Η/Υ στην εξωτερική

7.2.3 Πρόσβαση στα στοιχεία ρυθμίσεων στον χώρο εγκατάστασης

Δεν χρειάζεται να ανοίξετε ολόκληρο το κουτί ηλεκτρικών εξαρτημάτων για να αποκτήσετε πρόσβαση στα κουμπιά της πλακέτας PCB και να διαβάσετε την οθόνη 7 τμημάτων.

Για να αποκτήσετε πρόσβαση, μπορείτε να αφαιρέσετε το μπροστινό κάλυμμα επιθεώρησης της μπροστινής πλάκας (δείτε την εικόνα). Τώρα μπορείτε να ανοίξετε το κάλυμμα επιθεώρησης της μπροστινής πλάκας του κουτιού ηλεκτρικών εξαρτημάτων (δείτε την εικόνα). Θα δείτε τα τρία κουμπιά, τις τρεις ενδείξεις 7 τμημάτων και τους μικροδιακόπτες.

μονάδα"στη σελίδα50.

Λειτουργία 1 και 2

Λειτουργία Περιγραφή

Λειτουργία 1

(παρακολούθηση ρυθμίσεων)

Η λειτουργία 1 μπορεί να χρησιμοποιηθεί για την παρακολούθηση της τρέχουσας κατάστασης της εξωτερικής μονάδας. Εξίσου εφικτή είναι και η παρακολούθηση κάποιων άλλων ρυθμίσεων στον χώρο εγκατάστασης.

Λειτουργία 2

(ρυθμίσεις στον χώρο εγκατάστασης)

Η λειτουργία 2 χρησιμοποιείται για την αλλαγή των ρυθμίσεων χώρου εγκατάστασης του συστήματος. Υπάρχει η δυνατότητα εμφάνισης και αλλαγής της τρέχουσας τιμής ρύθμισης στον χώρο εγκατάστασης.

Γενικότερα, οι ρυθμίσεις στον χώρο εγκατάστασης μπορούν να αλλαχθούν χωρίς να απαιτείται κάποια ιδιαίτερη παρέμβαση για την μετέπειτα επανεκκίνηση σε κανονική λειτουργία.

α Μπροστινή πλάκα β Κύρια πλακέτα PCB με 3 οθόνες 7 τμημάτων και 3 κουμπιά γ Κάλυμμα συντήρησης κουτιού ηλεκτρικών εξαρτημάτων

Χειριστείτε τους διακόπτες και τα κουμπιά με κάποιο ηλεκτρικά μονωμένο αντικείμενο (όπως π.χ. ένα κλειστό στυλό), για να μην αγγίξετε τα ηλεκτροφόρα τμήματα.

Κάποιες ρυθμίσεις στον χώρο εγκατάστασης χρησιμοποιούνται για ειδικές λειτουργίες (π.χ. λειτουργία 1 εφαρμογής, ρύθμιση ανάκτησης/ εκκένωσης, ρύθμιση χειροκίνητης προσθήκης ψυκτικού κ.λπ.). Σε μια τέτοια περίπτωση, είναι απαραίτητη η ακύρωση της ειδικής λειτουργίας πριν από την επανεκκίνηση της κανονικής λειτουργίας, όπως υποδεικνύεται και στις

Βεβαιωθείτε ότι έχετε επανατοποθετήσει το κάλυμμα επιθεώρησης στο κάλυμμα του κουτιού ηλεκτρικών εξαρτημάτων και ότι έχετε κλείσει το κάλυμμα επιθεώρησης της μπροστινής πλάκας μετά την ολοκλήρωση των εργασιών. Κατά τη διάρκεια της λειτουργίας της

ακόλουθες επεξηγήσεις.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 44

7 Ρύθμιση παραμέτρων

μονάδας θα πρέπει να έχει τοποθετηθεί η μπροστινή πλάκα. Η πραγματοποίηση των ρυθμίσεων εξακολουθεί να είναι δυνατή μέσω του ανοίγματος επιθεώρησης.

ΕΙΔΟΠΟΙΗΣΗ

Κατά την εργασία βεβαιωθείτε ότι είναι κλειστοί όλοι οι εξωτερικοί πίνακες, εκτός από το κάλυμμα συντήρησης στο κουτί των ηλεκτρικών εξαρτημάτων.

Πριν ανοίξετε την παροχή ηλεκτρικού ρεύματος, κλείστε καλά το καπάκι του κουτιού ηλεκτρικών εξαρτημάτων.

7.2.4 Πρόσβαση στη λειτουργία 1 ή 2

Εκκίνηση: προεπιλεγμένη κατάσταση

ΕΙΔΟΠΟΙΗΣΗ

Ανοίξτε την παροχή ρεύματος στην εξωτερική μονάδα και σε όλες τις εσωτερικές μονάδες. Αφού επιτευχθεί η επικοινωνία μεταξύ εσωτερικών και εξωτερικών μονάδων και η λειτουργία είναι φυσιολογική, η κατάσταση της οθόνης 7 τμημάτων θα εμφανίζεται όπως παρακάτω (εργοστασιακά προεπιλεγμένη κατάσταση).

Στάδιο Οθόνη

Κατά την ενεργοποίηση της παροχής ρεύματος: η οθόνη αναβοσβήνει όπως υποδεικνύεται. Εκτελούνται οι προκαταρκτικοί έλεγχοι στην παροχή ρεύματος (1~2λεπτά).

Εάν δεν υπάρχει σφάλμα: η οθόνη ανάβει όπως υποδεικνύεται (8~10λεπτά).

Μονάδα έτοιμη για λειτουργία: κενή οθόνη όπως υποδεικνύεται.

Ενδείξεις οθόνης 7 τμημάτων:

Σβηστή Αναβοσβήνει Αναμμένη

Όταν οι παραπάνω συνθήκες δεν μπορούν να επιβεβαιωθούν μετά από 12 λεπτά, ο κωδικός δυσλειτουργίας μπορεί να ελεγχθεί στο περιβάλλον χρήστη της εσωτερικής μονάδας και στην οθόνη 7 τμημάτων της εξωτερικής μονάδας. Επιλύστε τον κωδικό δυσλειτουργίας ανάλογα με τις ανάγκες. Αρχικά θα πρέπει να ελέγχεται η καλωδίωση επικοινωνίας.

Πρόσβαση

Το κουμπί BS1 χρησιμοποιείται για να αλλάξετε τη λειτουργία στην οποία θέλετε να αποκτήσετε πρόσβαση.

Πρόσβαση Ενέργεια

Λειτουργία 1 Πατήστε μία φορά το κουμπί BS1.

Η οθόνη 7 τμημάτων αλλάζει σε:

ΠΛΗΡΟΦΟΡΙΕΣ

Εάν δημιουργηθεί σύγχυση κατά τη διαδικασία, πατήστε το κουμπί BS1. Θα επιστρέψει στην κατάσταση αδράνειας (καμία ένδειξη στις οθόνες 7 τμημάτων: κενή, ανατρέξτε στην ενότητα "7.2.4 Πρόσβαση στη λειτουργία 1 ή 2" στη

σελίδα44).

7.2.5 Χρήση της λειτουργίας 1

Η λειτουργία 1 χρησιμοποιείται για την επιλογή των βασικών ρυθμίσεων και την παρακολούθηση της κατάστασης της μονάδας.

Τι Πώς

Αλλαγή και πρόσβαση στη ρύθμιση της λειτουργίας1

Για ακύρωση και επιστροφή στην αρχική κατάσταση

Παράδειγμα:

Έλεγχος του περιεχομένου της παραμέτρου [1‑10] (πόσες εσωτερικές μονάδες είναι συνδεδεμένες στο σύστημα).

[A‑B]=C σε αυτήν την περίπτωση ορισμένο ως: A=1, B=10, C=η τιμή που θέλουμε να γνωρίζουμε/να παρακολουθήσουμε.

1 Βεβαιωθείτε ότι η ένδειξη 7 τμημάτων είναι ίδια όπως και κατά

τη διάρκεια της κανονικής λειτουργίας (προεπιλεγμένη κατάσταση κατά την αποστολή από το εργοστάσιο).

2 Πατήστε μία φορά το κουμπί BS1.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση στη λειτουργία 1:

3 Πατήστε 10 φορές το κουμπί BS2.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση στη λειτουργία 1,

ρύθμιση 10:

4 Πατήστε μία φορά το κουμπί BS3. Η τιμή η οποία επιστρέφει

(ανάλογα με την πραγματική κατάσταση του χώρου εγκατάστασης), είναι ο αριθμός των εσωτερικών μονάδων που είναι συνδεδεμένες στο σύστημα.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση και επιλογή της λειτουργίας1, ρύθμισης 10, η τιμή επιστροφής είναι τα στοιχεία που παρακολουθούνται

5 Για να εξέλθετε από τη λειτουργία παρακολούθησης, πατήστε

μία φορά το κουμπί BS1.

Αποτέλεσμα: Θα επιστρέψετε στην προεπιλεγμένη κατάσταση κατά την αποστολή από το εργοστάσιο.

Μετά την επιλογή της λειτουργίας1 (πατήστε το κουμπί BS1 μία φορά), μπορείτε να επιλέξετε την επιθυμητή ρύθμιση. Αυτό γίνεται πατώντας το κουμπί BS2.

Η πρόσβαση στην επιλεγμένη τιμή ρύθμισης είναι δυνατή πατώντας το κουμπί BS3 μία φορά.

Πατήστε το κουμπί BS1.

Λειτουργία 2 Πατήστε το κουμπί BS1 για τουλάχιστον 5

δευτερόλεπτα.

Η οθόνη 7 τμημάτων αλλάζει σε:

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

7.2.6 Χρήση της λειτουργίας 2

Η κύρια μονάδα πρέπει να χρησιμοποιείται για την εισαγωγή ρυθμίσεων χώρου εγκατάστασης στη λειτουργία2.

Η λειτουργία2 χρησιμοποιείται για τον καθορισμό ρυθμίσεων χώρου εγκατάστασης για την εξωτερική μονάδα και το σύστημα.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 45

7 Ρύθμιση παραμέτρων

Τι Πώς

Αλλαγή και πρόσβαση στη ρύθμιση της λειτουργίας2

Για ακύρωση και επιστροφή στην αρχική κατάσταση

Αλλαγή της τιμής της επιλεγμένης ρύθμισης στη λειτουργία2

Παράδειγμα:

Έλεγχος του περιεχομένου της παραμέτρου [2‑18] (για τον καθορισμό της ρύθμισης υψηλής στατικής πίεσης του ανεμιστήρα της εξωτερικής μονάδας).

[A‑B]=C σε αυτήν την περίπτωση ορισμένο ως: A=2, B=18, C=η τιμή που θέλουμε να γνωρίζουμε/να αλλάξουμε

1 Βεβαιωθείτε ότι η ένδειξη 7 τμημάτων είναι ίδια όπως και κατά

τη διάρκεια της κανονικής λειτουργίας (προεπιλεγμένη κατάσταση κατά την αποστολή από το εργοστάσιο).

2 Πατήστε το κουμπί BS1 για περισσότερο από 5 δευτερόλεπτα.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση στη λειτουργία 2:

3 Πατήστε 18 φορές το κουμπί BS2.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση στη λειτουργία 2,

ρύθμιση 18:

4 Πατήστε 1 φορά το κουμπί BS3. Η τιμή η οποία επιστρέφει

(ανάλογα με την πραγματική κατάσταση του χώρου εγκατάστασης), είναι η κατάσταση της ρύθμισης. Στην περίπτωση της [2‑18], η προεπιλεγμένη τιμή είναι "0", το οποίο σημαίνει ότι η λειτουργία δεν είναι ενεργή.

Αποτέλεσμα: Πραγματοποιείται πρόσβαση και επιλογή της λειτουργίας 2, ρύθμισης 18, η τιμή επιστροφής είναι η κατάσταση της τρέχουσας ρύθμισης.

5 Για να αλλάξετε την τιμή της ρύθμισης, πατήστε BS2 μέχρι η

απαιτούμενη τιμή να εμφανιστεί στην ένδειξη 7 τμημάτων. Αφού εμφανιστεί, ορίστε την τιμή της ρύθμισης πατώντας 1 φορά το κουμπί BS3. Για να ξεκινήσει η λειτουργία σύμφωνα με την επιλεγμένη ρύθμιση, επιβεβαιώστε πατώντας ξανά το κουμπί BS3.

6 Για να εξέλθετε από τη λειτουργία παρακολούθησης, πατήστε 2

φορές το κουμπί BS1.

Μετά την επιλογή της λειτουργίας2 (πατήστε το κουμπί BS1 για περισσότερο από 5 δευτερόλεπτα), μπορείτε να επιλέξετε την επιθυμητή ρύθμιση. Αυτό γίνεται πατώντας το κουμπί BS2.

Η πρόσβαση στην επιλεγμένη τιμή ρύθμισης είναι δυνατή πατώντας το κουμπί BS3 1 φορά.

Πατήστε το κουμπί BS1.

▪ Μετά την επιλογή της λειτουργίας 2

(πατήστε το κουμπί BS1 για περισσότερο από 5 δευτερόλεπτα), μπορείτε να επιλέξετε την επιθυμητή ρύθμιση. Αυτό γίνεται πατώντας το κουμπί BS2.

▪ Η πρόσβαση στην επιλεγμένη τιμή

ρύθμισης είναι δυνατή πατώντας το κουμπί BS3 1 φορά.

▪ Τώρα το BS2 θα χρησιμοποιείται για

την επιλογή της απαιτούμενης τιμής της επιλεγμένης ρύθμισης.

▪ Κατά την επιλογή της απαιτούμενης

τιμής, μπορείτε να ορίσετε την αλλαγή της τιμής πατώντας το BS3 1 φορά.

▪ Πατήστε ξανά BS3 για να ξεκινήσει η

λειτουργία σύμφωνα με την επιλεγμένη τιμή.

Αποτέλεσμα: Θα επιστρέψετε στην προεπιλεγμένη κατάσταση κατά την αποστολή από το εργοστάσιο.

7.2.7 Λειτουργία 1: Παρακολούθηση ρυθμίσεων

[1‑0]

Υποδεικνύει εάν η μονάδα που ελέγχετε είναι κύρια, βοηθητική 1 ή βοηθητική 2.

Οι ενδείξεις κύριας, βοηθητικής 1 και βοηθητικής 2 μονάδας αφορούν τις διαμορφώσεις των συστημάτων πολλαπλών εξωτερικών μονάδων. Ο διαχωρισμός κύριας, βοηθητικής 1 και βοηθητικής 2 μονάδας αποφασίζεται από το λογικό σύστημα της μονάδας.

Η κύρια μονάδα πρέπει να χρησιμοποιείται για την εισαγωγή ρυθμίσεων χώρου εγκατάστασης στη λειτουργία2.

[1‑0] Περιγραφή

Καμία ένδειξη Ακαθόριστη κατάσταση.

0 Η εξωτερική μονάδα είναι κύρια μονάδα.

1 Η εξωτερική μονάδα είναι βοηθητική μονάδα 1.

2 Η εξωτερική μονάδα είναι βοηθητική μονάδα 2.

[1‑1]

Υποδεικνύει την κατάσταση λειτουργίας χαμηλού θορύβου.

Η λειτουργία χαμηλού θορύβου περιορίζει τον θόρυβο που παράγεται από τη μονάδα σε σύγκριση με τις ονομαστικές συνθήκες λειτουργίας.

[1‑1] Περιγραφή

0 Η μονάδα δεν λειτουργεί υπό περιορισμούς

χαμηλού θορύβου.

1 Η μονάδα λειτουργεί υπό περιορισμούς

χαμηλού θορύβου.

Η λειτουργία χαμηλού θορύβου μπορεί να οριστεί στη λειτουργία 2. Υπάρχουν δύο μέθοδοι για την ενεργοποίηση της λειτουργίας χαμηλού θορύβου του συστήματος εξωτερικής μονάδας.

▪ Η πρώτη μέθοδος είναι η ενεργοποίηση μιας αυτόματης

λειτουργίας χαμηλού θορύβου κατά τη διάρκεια της νύχτας μέσω ρύθμισης στον χώρο εγκατάστασης. Η ομάδα θα λειτουργεί στο επιλεγμένο επίπεδο χαμηλού θορύβου κατά τη διάρκεια των επιλεγμένων χρονικών διαστημάτων.

▪ Η δεύτερη μέθοδος είναι η ενεργοποίηση της λειτουργίας χαμηλού

θορύβου μέσω μιας εξωτερικής καταχώρισης. Για τη λειτουργία αυτή, απαιτείται ένα προαιρετικό εξάρτημα.

[1‑2]

Υποδεικνύει την κατάσταση λειτουργίας περιορισμού κατανάλωσης ενέργειας.

Ο περιορισμός κατανάλωσης ενέργειας περιορίζει την κατανάλωση ενέργειας από τη μονάδα σε σύγκριση με τις ονομαστικές συνθήκες λειτουργίας.

[1‑2] Περιγραφή

0 Η μονάδα δεν λειτουργεί υπό περιορισμούς

κατανάλωσης ενέργειας.

1 Η μονάδα λειτουργεί υπό περιορισμούς

κατανάλωσης ενέργειας.

Ο περιορισμός κατανάλωσης ενέργειας μπορεί να οριστεί στη λειτουργία 2. Υπάρχουν δύο μέθοδοι για την ενεργοποίηση της λειτουργίας περιορισμού κατανάλωσης ενέργειας του συστήματος εξωτερικής μονάδας.

▪ Η πρώτη μέθοδος είναι η εφαρμογή ενός αναγκαστικού

περιορισμού κατανάλωσης ενέργειας μέσω ρύθμισης στον χώρο εγκατάστασης. Η μονάδα θα λειτουργεί πάντα σύμφωνα με τον επιλεγμένο περιορισμό κατανάλωσης ενέργειας.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 46

7 Ρύθμιση παραμέτρων

▪ Η δεύτερη μέθοδος είναι η εφαρμογή του περιορισμού

κατανάλωσης ενέργειας μέσω μιας εξωτερικής καταχώρισης. Για τη λειτουργία αυτή, απαιτείται ένα προαιρετικό εξάρτημα.

[1‑5] [1‑6]

Υποδεικνύει:

▪ [1‑5]: Την τρέχουσα θέση της παραμέτρου-στόχος Te.

▪ [1‑6]: Την τρέχουσα θέση της παραμέτρου-στόχος Tc.

Για περισσότερες πληροφορίες και συμβουλές σχετικά με το αποτέλεσμα αυτών των ρυθμίσεων, ανατρέξτε στην ενότητα

"7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία" στη σελίδα50.

[1‑10]

Υποδεικνύει τον συνολικό αριθμό των συνδεδεμένων εσωτερικών μονάδων.

Ενδέχεται να χρειαστεί να ελέγξετε εάν ο συνολικός αριθμός των εσωτερικών μονάδων που έχουν εγκατασταθεί αντιστοιχεί στον συνολικό αριθμό των εσωτερικών μονάδων που αναγνωρίζονται από το σύστημα. Σε περίπτωση αναντιστοιχίας, συνιστάται να ελέγξετε τη διαδρομή της καλωδίωσης επικοινωνίας μεταξύ εξωτερικών και εσωτερικών μονάδων (γραμμή επικοινωνίας F1/F2).

[1‑13]

Υποδεικνύει τον συνολικό αριθμό των συνδεδεμένων εξωτερικών μονάδων (στην περίπτωση συστήματος πολλαπλών εξωτερικών μονάδων).

Ενδέχεται να χρειαστεί να ελέγξετε εάν ο συνολικός αριθμός των εξωτερικών μονάδων που έχουν εγκατασταθεί αντιστοιχεί στον συνολικό αριθμό των εξωτερικών μονάδων που αναγνωρίζονται από το σύστημα. Σε περίπτωση αναντιστοιχίας, συνιστάται να ελέγξετε τη διαδρομή της καλωδίωσης επικοινωνίας μεταξύ εξωτερικών και εξωτερικών μονάδων (γραμμή επικοινωνίας Q1/Q2).

[1‑17] [1‑18] [1‑19]

Υποδεικνύει:

▪ [1‑17]: Τον τελευταίο κωδικό δυσλειτουργίας.

▪ [1‑18]: Τον προτελευταίο κωδικό δυσλειτουργίας.

▪ [1‑19]: Τον τρίτο τελευταίο κωδικό δυσλειτουργίας.

Εάν στο περιβάλλον χρήστη μιας εσωτερικής μονάδας έγινε ακούσια επαναφορά των τελευταίων κωδικών δυσλειτουργίας, αυτοί μπορούν να ελεγχθούν ξανά μέσω αυτών των ρυθμίσεων παρακολούθησης.

Για το περιεχόμενο ή την αιτία του κωδικού δυσλειτουργίας, ανατρέξτε στην ενότητα "10.2 Επίλυση προβλημάτων βάσει των

κωδικών σφαλμάτων" στη σελίδα 57, όπου επεξηγούνται οι πιο

κοινοί κωδικοί δυσλειτουργίας. Περισσότερες λεπτομέρειες για τους κωδικούς δυσλειτουργίας μπορείτε να βρείτε στο εγχειρίδιο συντήρησης της συγκεκριμένης μονάδας.

[1‑29] [1‑30] [1‑31]

Υποδεικνύει την εκτιμώμενη ποσότητα ψυκτικού που έχει διαρρεύσει (kg) βάσει:

▪ [1‑29]: Της τελευταίας λειτουργίας ανίχνευσης διαρροής.

▪ [1‑30]: Της προτελευταίας λειτουργίας ανίχνευσης διαρροής.

▪ [1‑31]: Της τρίτης τελευταίας λειτουργίας ανίχνευσης διαρροής

Για να μπορέσετε να χρησιμοποιήσετε τη λειτουργία διαρροής ψυκτικού, ανατρέξτε στην ενότητα "7.4 Χρήση της λειτουργίας

ανίχνευσης διαρροής"στη σελίδα52.

[1‑34]

Υποδεικνύει τις ημέρες που απομένουν μέχρι την επόμενη αυτόματη ανίχνευση διαρροής (εάν είναι ενεργοποιημένη η λειτουργία της αυτόματης ανίχνευσης διαρροής).

Εάν η λειτουργία αυτόματης ανίχνευσης διαρροής ενεργοποιήθηκε μέσω των ρυθμίσεων της λειτουργίας 2, θα μπορείτε να δείτε σε πόσες ημέρες θα πραγματοποιηθεί η αυτόματη ανίχνευση διαρροής.

Ανάλογα με την επιλεγμένη ρύθμιση στον χώρο εγκατάστασης, η λειτουργία της αυτόματης ανίχνευσης διαρροής μπορεί να προγραμματιστεί μία φορά στο μέλλον ή σε τακτική βάση.

Η ένδειξη εμφανίζει τις ημέρες που απομένουν μεταξύ 0 και 365 ημερών.

[1‑35] [1‑36] [1‑37]

Υποδεικνύει το αποτέλεσμα:

▪ [1‑35]: Της τελευταίας εκτέλεσης αυτόματης ανίχνευσης διαρροής.

▪ [1‑36]: Της προτελευταίας εκτέλεσης αυτόματης ανίχνευσης

διαρροής.

▪ [1‑37]: Της τρίτης τελευταίας εκτέλεσης αυτόματης ανίχνευσης

διαρροής.

Εάν η αυτόματη ανίχνευση διαρροής ενεργοποιήθηκε μέσω των ρυθμίσεων της λειτουργίας 2, θα μπορείτε να δείτε ποιο ήταν το αποτέλεσμα της λειτουργίας αυτόματης ανίχνευσης διαρροής.

[1‑35] [1‑36] [1‑37] Περιγραφή

1 Σημειώθηκε κανονική εκτέλεση της λειτουργίας

ανίχνευσης διαρροής.

2 Οι προϋποθέσεις λειτουργίας δεν

εκπληρώθηκαν κατά τη λειτουργία ανίχνευσης διαρροής (η θερμοκρασία περιβάλλοντος κυμάνθηκε εκτός ορίων).

3 Σημειώθηκε δυσλειτουργία κατά τη λειτουργία

ανίχνευσης διαρροής.

Εάν Τότε η εκτιμώμενη ποσότητα ψυκτικού που

έχει διαρρεύσει εμφανίζεται στο

[1‑35]=1 [1‑29]

[1‑36]=1 [1‑30]

[1‑37]=1 [1‑31]

Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "7.4Χρήση

της λειτουργίας ανίχνευσης διαρροής"στη σελίδα52.

[1‑38] [1‑39]

Υποδεικνύει:

▪ [1‑38]: Τον αριθμό των εσωτερικών μονάδων RA DX που είναι

συνδεδεμένες στο σύστημα.

▪ [1‑39]: Τον αριθμό των εσωτερικών μονάδων Hydrobox

(HXY080/125) που είναι συνδεδεμένες στο σύστημα.

[1‑40] [1‑41]

Υποδεικνύει:

▪ [1‑40]: Την τρέχουσα ρύθμιση ικανοποιητικής ψύξης.

▪ [1‑41]: Την τρέχουσα ρύθμιση ικανοποιητικής θέρμανσης.

Για περισσότερες λεπτομέρειες σχετικά με αυτήν τη ρύθμιση, ανατρέξτε στην ενότητα "7.3 Εξοικονόμηση ενέργειας και βέλτιστη

λειτουργία"στη σελίδα50.

7.2.8 Λειτουργία 2: Ρυθμίσεις στον χώρο εγκατάστασης

[2‑0]

Ρύθμιση επιλογής ψύξης/θέρμανσης.

Η ρύθμιση της επιλογής ψύξης/θέρμανσης χρησιμοποιείται σε περίπτωση που χρησιμοποιείται ο προαιρετικός επιλογέας ψύξης/ θέρμανσης (KRC19-26A και BRP2A81). Ανάλογα με τη διαμόρφωση της εξωτερικής μονάδας (διαμόρφωση μεμονωμένης εξωτερικής μονάδας ή διαμόρφωση πολλαπλών εξωτερικών μονάδων), θα πρέπει να επιλεγεί η κατάλληλη ρύθμιση. Περισσότερες πληροφορίες για τον τρόπο χρήσης του επιλογέα ψύξης/θέρμανσης μπορείτε να βρείτε στο εγχειρίδιο του επιλογέα ψύξης/θέρμανσης.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 47

7 Ρύθμιση παραμέτρων

[2‑0] Περιγραφή

0 (προεπιλογή) Κάθε μεμονωμένη εξωτερική μονάδα μπορεί

να επιλέξει τη λειτουργία ψύξης/θέρμανσης (μέσω του επιλογέα ψύξης/θέρμανσης, εάν είναι εγκατεστημένος), είτε καθορίζοντας το περιβάλλον χρήστη της κύριας εσωτερικής μονάδας (δείτε ρύθμιση [2‑83] και εγχειρίδιο λειτουργίας).

1 Η κύρια μονάδα αποφασίζει τη λειτουργία

ψύξης/θέρμανσης όταν οι εξωτερικές μονάδες είναι συνδεδεμένες σε συνδυασμό πολλαπλού συστήματος

(α)

2 Η βοηθητική μονάδα αποφασίζει τη λειτουργία

ψύξης/θέρμανσης όταν οι εξωτερικές μονάδες είναι συνδεδεμένες σε συνδυασμό πολλαπλού συστήματος

(α) Είναι απαραίτητη η χρήση του προαιρετικού προσαρμογέα

εξωτερικού ελέγχου για την εξωτερική μονάδα (DTA104A61/62). Για περισσότερες λεπτομέρειες, δείτε την οδηγία που παρέχεται μαζί με τον προσαρμογέα.

(α)

[2‑8]

Η θερμοκρασία-στόχος Te κατά τη λειτουργία ψύξης.

[2‑8] Te στόχος (°C)

0 (προεπιλογή) Αυτόματο

2 6

3 7

4 8

5 9

6 10

7 11

"7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία" στη σελίδα50.

[2‑9]

Η θερμοκρασία-στόχος Tc κατά τη λειτουργία θέρμανσης.

[2‑9] Tc στόχος (°C)

0 (προεπιλογή) Αυτόματο

1 41

3 43

6 46

"7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία" στη σελίδα50.

[2‑12]

Ενεργοποίηση της λειτουργίας χαμηλού θορύβου και/ή του περιορισμού κατανάλωσης ενέργειας μέσω του προσαρμογέα εξωτερικού ελέγχου (DTA104A61/62).

Εάν το σύστημα χρειάζεται να λειτουργήσει υπό συνθήκες χαμηλού θορύβου ή περιορισμού κατανάλωσης ενέργειας όταν αποστέλλεται ένα εξωτερικό σήμα στη μονάδα, αυτή η ρύθμιση θα πρέπει να αλλαχθεί. Αυτή η ρύθμιση θα είναι διαθέσιμη μόνο όταν υπάρχει εγκατεστημένος ο προαιρετικός προσαρμογέας εξωτερικού ελέγχου (DTA104A61/62).

[2‑12] Περιγραφή

0 (προεπιλογή) Απενεργοποιημένη.

1 Ενεργοποιημένη.

[2‑14]

Εισαγωγή πρόσθετης ποσότητα ψυκτικού που έχει πληρωθεί.

Σε περίπτωση που επιθυμείτε να χρησιμοποιήσετε τη λειτουργία της αυτόματης ανίχνευσης διαρροής, χρειάζεται να εισάγετε τη συνολική ποσότητα πλήρωσης πρόσθετου ψυκτικού.

[2‑14] Πρόσθετη ποσότητα που έχει πληρωθεί

(kg)

0 (προεπιλογή) Καμία εισαγωγή

1 0<x<5

2 5<x<10

3 10<x<15

4 15<x<20

5 20<x<25

6 25<x<30

7 30<x<35

8 35<x<40

9 40<x<45

10 45<x<50

11 50<x<55

12 55<x<60

13 60<x<65

14 65<x<70

15 70<x<75

16 75<x<80

17 80<x<85

18 85<x<90

19 Η ρύθμιση δεν μπορεί να χρησιμοποιηθεί. Η

συνολική πλήρωση ψυκτικού πρέπει να είναι

<100kg.

▪ Για λεπτομέρειες σχετικά με τη διαδικασία πλήρωσης, ανατρέξτε

στην ενότητα "6.7.2 Σχετικά με την πλήρωση ψυκτικού" στη

σελίδα31.

▪ Για λεπτομέρειες σχετικά με τον υπολογισμό της ποσότητας

πλήρωσης πρόσθετου ψυκτικού, ανατρέξτε στην ενότητα

"6.7.3 Για να καθορίσετε την πρόσθετη ποσότητα ψυκτικού" στη σελίδα31.

▪ Για οδηγίες σχετικά με την εισαγωγή της ποσότητας πλήρωσης

του πρόσθετου ψυκτικού και τη λειτουργία της ανίχνευσης διαρροής, ανατρέξτε στην ενότητα "7.4 Χρήση της λειτουργίας

ανίχνευσης διαρροής"στη σελίδα52.

[2‑18]

Ρύθμιση υψηλής στατικής πίεσης ανεμιστήρα.

Για να μπορέσετε να αυξήσετε την στατική πίεση που αποδίδει ο ανεμιστήρας της εξωτερικής μονάδας, θα πρέπει να ενεργοποιηθεί αυτή η ρύθμιση. Για λεπτομέρειες σχετικά με αυτήν τη ρύθμιση, δείτε τις τεχνικές προδιαγραφές.

[2‑18] Περιγραφή

0 (προεπιλογή) Απενεργοποιημένη.

1 Ενεργοποιημένη.

[2‑20]

Χειροκίνητη πλήρωση πρόσθετου ψυκτικού.

Για να προσθέσετε μια επιπλέον ποσότητα ψυκτικού με χειροκίνητο τρόπο (χωρίς τη λειτουργία της αυτόματης πλήρωσης ψυκτικού), θα πρέπει να εφαρμοστεί η ακόλουθη ρύθμιση. Περισσότερες οδηγίες σχετικά με τους διάφορους τρόπους πλήρωσης πρόσθετου ψυκτικού στο σύστημά σας μπορείτε να βρείτε στο κεφάλαιο "6.7.2Σχετικά με

την πλήρωση ψυκτικού"στη σελίδα31.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 48

7 Ρύθμιση παραμέτρων

[2‑20] Περιγραφή

0 (προεπιλογή) Απενεργοποιημένη.

1 Ενεργοποιημένη.

Για να σταματήσετε τη λειτουργία χειροκίνητης πλήρωσης πρόσθετου ψυκτικού (όταν προστεθεί το απαιτούμενο επιπλέον ψυκτικό), πιέστε BS3. Εάν η λειτουργία αυτή δεν διακοπεί με το πάτημα του BS3, η μονάδα θα σταματήσει τη λειτουργία της μετά από 30λεπτά. Εάν το διάστημα των 30λεπτών δεν ήταν αρκετό για την προσθήκη της απαιτούμενης ποσότητας ψυκτικού, η λειτουργία μπορεί να επανενεργοποιηθεί αλλάζοντας ξανά τη ρύθμιση στον χώρο εγκατάστασης.

[2‑21]

Λειτουργία ανάκτησης/εκκένωσης ψυκτικού.

Προκειμένου να επιτευχθεί μια ελεύθερη δίοδος για τη συγκέντρωση του ψυκτικού έξω από το σύστημα ή για την αφαίρεση των υπολειμμάτων ουσιών ή για την εκκένωση του συστήματος, είναι απαραίτητο να εφαρμόσετε μια ρύθμιση η οποία θα ανοίγει τις απαιτούμενες βαλβίδες στο κύκλωμα ψυκτικού ώστε η συγκέντρωση του ψυκτικού ή η διαδικασία εκκένωσης να μπορεί να πραγματοποιηθεί όπως απαιτείται.

[2‑21] Περιγραφή

0 (προεπιλογή) Απενεργοποιημένη.

1 Ενεργοποιημένη.

Για να διακόψετε τη λειτουργία ανάκτησης/ εκκένωσης ψυκτικού, πατήστε το κουμπί BS3. Εάν δεν πατηθεί το κουμπί BS3, το σύστημα θα παραμείνει σε λειτουργία ανάκτησης/ εκκένωσης ψυκτικού.

[2‑22]

Αυτόματη ρύθμιση και επίπεδο χαμηλού θορύβου κατά τη διάρκεια της νύχτας.

Αλλάζοντας αυτήν τη ρύθμιση, ενεργοποιείτε την αυτόματη λειτουργία χαμηλού θορύβου της μονάδας και καθορίζετε το επίπεδο λειτουργίας. Ανάλογα με το επιλεγμένο επίπεδο, το επίπεδο θορύβου θα μειωθεί. Τα σημεία έναρξης και λήξης για τη συγκεκριμένη λειτουργία καθορίζονται στις ρυθμίσεις [2‑26] και [2‑27].

[2‑22] Περιγραφή

0 (προεπιλογή) Απενεργοποιημένη

1 Επίπεδο 1 Επίπεδο 3<Επίπεδο

2 Επίπεδο 2

3 Επίπεδο 3

[2‑25]

Επίπεδο λειτουργίας χαμηλού θορύβου μέσω του προσαρμογέα εξωτερικού ελέγχου.

Εάν το σύστημα χρειάζεται να λειτουργήσει υπό συνθήκες χαμηλού θορύβου όταν αποστέλλεται εξωτερικό σήμα στη μονάδα, αυτή η ρύθμιση θα καθορίσει το επίπεδο χαμηλού θορύβου που θα εφαρμοστεί.

Αυτή η ρύθμιση θα είναι διαθέσιμη μόνο όταν υπάρχει εγκατεστημένος ο προαιρετικός προσαρμογέας εξωτερικού ελέγχου (DTA104A61/62) και εφόσον έχει ενεργοποιηθεί η ρύθμιση [2‑12].

[2‑25] Περιγραφή

1 Επίπεδο 1 Επίπεδο 3<Επίπεδο

2 (προεπιλογή) Επίπεδος 2

3 Επίπεδο 3

2<Επίπεδο 1

[2‑26]

Χρόνος έναρξης λειτουργίας χαμηλού θορύβου.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑22].

[2‑26] Χρόνος έναρξης αυτόματης λειτουργίας

χαμηλού θορύβου (κατά προσέγγιση)

1 20h00

2 (προεπιλογή) 22h00

3 24h00

[2‑27]

Χρόνος λήξης λειτουργίας χαμηλού θορύβου.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑22].

[2‑27] Χρόνος λήξης αυτόματης λειτουργίας

χαμηλού θορύβου (κατά προσέγγιση)

1 6h00

2 7h00

3 (προεπιλογή) 8h00

[2‑30]

Επίπεδο ορίου κατανάλωσης ρεύματος (βήμα 1) μέσω του προσαρμογέα εξωτερικού ελέγχου (DTA104A61/62).

Εάν το σύστημα χρειάζεται να λειτουργήσει υπό συνθήκες περιορισμού κατανάλωσης ενέργειας όταν αποστέλλεται ένα εξωτερικό σήμα στη μονάδα, αυτή η ρύθμιση θα καθορίσει το επίπεδο περιορισμού κατανάλωσης ενέργειας που θα εφαρμοστεί για το βήμα1. Το επίπεδο υποδεικνύεται στον πίνακα.

[2‑30] Περιορισμός κατανάλωσης ενέργειας (κατά

προσέγγιση)

1 60%

2 65%

3 (προεπιλογή) 70%

4 75%

5 80%

6 85%

7 90%

8 95%

[2‑31]

Επίπεδο ορίου κατανάλωσης ρεύματος (βήμα 2) μέσω του προσαρμογέα εξωτερικού ελέγχου (DTA104A61/62).

Εάν το σύστημα χρειάζεται να λειτουργήσει υπό συνθήκες περιορισμού κατανάλωσης ενέργειας όταν αποστέλλεται ένα εξωτερικό σήμα στη μονάδα, αυτή η ρύθμιση θα καθορίσει το επίπεδο περιορισμού κατανάλωσης ενέργειας που θα εφαρμοστεί για το βήμα2. Το επίπεδο υποδεικνύεται στον πίνακα.

[2‑31] Περιορισμός κατανάλωσης ενέργειας (κατά

προσέγγιση)

1 (προεπιλογή) 40%

2 50%

3 55%

[2‑32]

Εξαναγκασμένη λειτουργία, συνεχής λειτουργία, λειτουργία περιορισμού κατανάλωσης ενέργειας (για την εφαρμογή του περιορισμού κατανάλωσης ενέργειας δεν απαιτείται προσαρμογέας εξωτερικού ελέγχου).

Εάν το σύστημα χρειάζεται να λειτουργεί πάντα υπό συνθήκες περιορισμού κατανάλωσης ενέργειας, αυτή η ρύθμιση ενεργοποιεί και καθορίζει τον περιορισμό της κατανάλωσης ενέργειας που θα εφαρμόζεται χωρίς διακοπή. Το επίπεδο υποδεικνύεται στον πίνακα.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 49

7 Ρύθμιση παραμέτρων

[2‑32] Αναφορά περιορισμού

0 (προεπιλογή) Η λειτουργία δεν είναι ενεργή.

1 Ακολουθεί τη ρύθμιση [2‑30].

2 Ακολουθεί τη ρύθμιση [2‑31].

[2‑35]

Ρύθμιση διαφοράς ύψους.

[2‑35] Περιγραφή

0 Σε περίπτωση που η εξωτερική μονάδα είναι

εγκατεστημένη στη χαμηλότερη θέση (οι εσωτερικές μονάδες έχουν εγκατασταθεί σε υψηλότερη θέση σε σχέση με τις εξωτερικές μονάδες) και η διαφορά ύψους ανάμεσα στην υψηλότερη εσωτερική μονάδα και την εξωτερική μονάδα ξεπερνάει τα 40m, η ρύθμιση [2‑35] θα πρέπει να αλλαχθεί σε 0.

1 (προεπιλογή) —

Ισχύουν περαιτέρω αλλαγές/περιορισμοί για το κύκλωμα. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "5.3.5 Μήκος

σωλήνωσης: Μόνο VRVDX"στη σελίδα18.

[2‑49]

Ρύθμιση διαφοράς ύψους.

[2‑49] Περιγραφή

0 (προεπιλογή) —

1 Σε περίπτωση που η εξωτερική μονάδα είναι

εγκατεστημένη στην υψηλότερη θέση (οι εσωτερικές μονάδες έχουν εγκατασταθεί σε χαμηλότερη θέση σε σχέση με τις εξωτερικές μονάδες) και η διαφορά ύψους ανάμεσα στη χαμηλότερη εσωτερική μονάδα και την εξωτερική μονάδα ξεπερνάει τα 50m, η ρύθμιση [2‑49] θα πρέπει να αλλαχθεί σε 1.

σωλήνωσης: Μόνο VRVDX"στη σελίδα18.

[2‑81]

Ρύθμιση ικανοποιητικής ψύξης.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑8].

[2‑81] Ρύθμιση ικανοποιητικής ψύξης

0 Eco

1 (προεπιλογή) Χαμηλή

2 Γρήγορη

3 Δυνατή

"7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία" στη σελίδα50.

[2‑82]

Ρύθμιση ικανοποιητικής θέρμανσης.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑9].

[2‑82] Ρύθμιση ικανοποιητικής θέρμανσης

0 Eco

1 (προεπιλογή) Χαμηλή

2 Γρήγορη

3 Δυνατή

"7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία" στη σελίδα50.

[2‑83]

Εκχώρηση κεντρικού περιβάλλοντος χρήστη σε περίπτωση που χρησιμοποιούνται ταυτόχρονα εσωτερικές μονάδες VRV DX και εσωτερικές μονάδες RADX.

Αλλάζοντας τη ρύθμιση [2‑83], μπορείτε να επιτρέψετε στην εσωτερική μονάδα VRVDX να γίνει ο επιλογέας τρόπου λειτουργίας (απαιτείται απενεργοποίηση/ενεργοποίηση της ηλεκτρικής παροχής του συστήματος μετά την εφαρμογή αυτής της ρύθμισης).

[2‑83] Περιγραφή

0 Η εσωτερική μονάδα VRVDX έχει δικαίωμα

επιλογής τρόπου λειτουργίας.

1 (προεπιλογή) Η εσωτερική μονάδα RADX έχει ρύθμιση

δικαιώματος επιλογής τρόπου λειτουργίας.

[2‑85]

Ενδιάμεσος χρόνος αυτόματης ανίχνευσης διαρροής.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑86].

[2‑85] Χρόνος μεταξύ εντολών αυτόματης

ανίχνευσης διαρροής (ημέρες)

0 (προεπιλογή) 365

1 180

2 90

3 60

4 30

5 7

6 1

[2‑86]

Ενεργοποίηση αυτόματης ανίχνευσης διαρροής.

Εάν θέλετε να χρησιμοποιήσετε τη λειτουργία αυτόματης ανίχνευσης διαρροής, πρέπει να ενεργοποιήσετε αυτήν τη ρύθμιση. Ενεργοποιώντας τη ρύθμιση [2‑86], η αυτόματη ανίχνευση διαρροής θα εκτελεστεί σύμφωνα με την καθορισμένη ρύθμιση τιμής. Ο χρόνος εκτέλεσης της επόμενης αυτόματης ανίχνευσης διαρροής ψυκτικού εξαρτάται από τη ρύθμιση [2‑85]. Η αυτόματη ανίχνευση διαρροής θα εκτελεστεί σε [2‑85] ημέρες.

Κάθε φορά που εκτελείται η λειτουργία αυτόματης ανίχνευσης διαρροής, το σύστημα θα παραμένει σε αδράνεια μέχρι να γίνει επανεκκίνηση μέσω χειροκίνητου αιτήματος ενεργοποίησης θερμοστάτη ή μέσω της επόμενης προγραμματισμένης ενέργειας.

[2‑86] Περιγραφή

0 (προεπιλογή) Δεν έχει προγραμματιστεί ανίχνευση διαρροής.

1 Η ανίχνευση διαρροής προγραμματίστηκε μία

φορά σε [2‑85] ημέρες.

2 Η ανίχνευση διαρροής προγραμματίστηκε κάθε

[2‑85] ημέρες.

[2‑88]

Συγκέντρωση λεπτομερών στοιχείων ψυκτικού κατά τη δοκιμαστική λειτουργία. Για περισσότερες λεπτομέρειες, ανατρέξτε στην ενότητα

"8.4Σχετικά με τη δοκιμαστική λειτουργία"στη σελίδα55.

[2‑88] Περιγραφή

0 (προεπιλογή) Ενεργοποιημένη.

1 Απενεργοποιημένη.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 50

7 Ρύθμιση παραμέτρων

X27A

345

H JS T

X27A

A1P

7.2.9 Σύνδεση του διαμορφωτή Η/Υ στην εξωτερική μονάδα

a Υπολογιστής b Καλώδιο (EKPCCAB) c Κύρια πλακέτα PCB εξωτερικής μονάδας

7.3 Εξοικονόμηση ενέργειας και βέλτιστη λειτουργία

Αυτό το σύστημα αντλίας θερμότητας είναι εξοπλισμένο με εξελιγμένη λειτουργία εξοικονόμησης ενέργειας. Ανάλογα με την προτεραιότητα, μπορεί να δοθεί έμφαση στην εξοικονόμηση ενέργειας ή στο επίπεδο άνεσης. Μπορούν να επιλεγούν διάφορες παράμετροι, οδηγώντας στη βέλτιστη εξισορρόπηση μεταξύ κατανάλωσης ενέργειας και άνεσης για τη συγκεκριμένη εφαρμογή.

Διατίθενται διάφορες διατάξεις, οι οποίες επεξηγούνται στη συνέχεια. Τροποποιήστε τις παραμέτρους σύμφωνα με τις ανάγκες του κτιρίου σας και με τρόπο ώστε να επιτύχετε την ιδανική εξισορρόπηση μεταξύ κατανάλωσης ενέργειας και άνεσης.

Ανεξάρτητα από τον έλεγχο που έχει επιλεγεί, οι διαφοροποιήσεις στη συμπεριφορά του συστήματος εξακολουθούν να είναι εφικτές λόγω των ελέγχων προστασίας που στοχεύουν στη συνέχιση της αξιόπιστης λειτουργίας της μονάδας. Ο προβλεπόμενος στόχος είναι ωστόσο καθορισμένος και θα χρησιμοποιείται για την επίτευξη της ιδανικής εξισορρόπησης μεταξύ κατανάλωσης ενέργειας και άνεσης, ανάλογα με τον τύπο της εφαρμογής.

Ιδιαίτερη προσοχή θα πρέπει να δίνεται κατά τις διαδικασίες επιλογής και τις διαμορφώσεις του συστήματος, ειδικότερα όταν χρησιμοποιούνται μονάδες Hydrobox. Η επιθυμητή θερμοκρασία εξερχόμενου νερού από τη μονάδα Hydrobox έχει προτεραιότητα σε σχέση με αυτόν τον έλεγχο εξοικονόμησης ενέργειας, καθώς σχετίζεται με την απαιτούμενη θερμοκρασία νερού.

7.3.1 Διαθέσιμες κύριες μέθοδοι λειτουργίας

Βασική

Η θερμοκρασία του ψυκτικού ορίζεται ανεξάρτητα από τις συνθήκες. Αντιστοιχεί στη βασική λειτουργία που είναι γνωστή και αναμενόμενη από/σύμφωνα με προηγούμενα συστήματα VRV.

Για να την ενεργοποιήσετε

Λειτουργία ψύξης [2‑8]=2

Λειτουργία θέρμανσης [2‑9]=6

Αυτόματη

Η θερμοκρασία του ψυκτικού καθορίζεται σύμφωνα με τις συνθήκες του εξωτερικού περιβάλλοντος. Εξίσου, η θερμοκρασία του ψυκτικού ρυθμίζεται ώστε να αντιστοιχεί στο απαιτούμενο φορτίο (το οποίο σχετίζεται επίσης με τις συνθήκες του εξωτερικού περιβάλλοντος).

στη…

Αλλάξτε σε…

αυτόματα να αυξάνει τη θερμοκρασία του ψυκτικού του, μειώνοντας αυτόματα την απόδοση και αυξάνοντας την αποδοτικότητα του συστήματος.

Π.χ., όταν το σύστημά σας λειτουργεί στη θέρμανση, δεν χρειάζεστε την ίδια ποσότητα θέρμανσης όταν η εξωτερική θερμοκρασία είναι υψηλή (π.χ. 15°C) όσο όταν η εξωτερική θερμοκρασία είναι χαμηλή (π.χ. –5°C). Χρησιμοποιώντας αυτήν την αρχή, το σύστημα αρχίζει αυτόματα να μειώνει τη θερμοκρασία του ψυκτικού του, μειώνοντας αυτόματα την απόδοση και αυξάνοντας την αποδοτικότητα του συστήματος.

Για να την ενεργοποιήσετε

στη…

Λειτουργία ψύξης [2‑8]=0 (προεπιλογή)

Λειτουργία θέρμανσης [2‑9]=0 (προεπιλογή)

Υψηλής ευαισθησίας/οικονομίας (ψύξη/θέρμανση)

Η θερμοκρασία ψυκτικού ορίζεται υψηλότερα/χαμηλότερα (ψύξη/ θέρμανση) σε σύγκριση με τη βασική λειτουργία. Ο κύριος στόχος στη λειτουργία υψηλής ευαισθησίας είναι η αίσθηση άνεσης για τον πελάτη.

Η μέθοδος επιλογής των εσωτερικών μονάδων είναι σημαντική και θα πρέπει να θεωρείται ότι η διαθέσιμη απόδοση δεν είναι η ίδια όπως στη βασική λειτουργία..

Για λεπτομέρειες σχετικά με τις εφαρμογές της λειτουργίας υψηλής ευαισθησίας, επικοινωνήστε με τον αντιπρόσωπό σας.

Για να την ενεργοποιήσετε

στη…

Λειτουργία ψύξης τη ρύθμιση [2‑8] στην επιθυμητή

τιμή, σύμφωνα με τις απαιτήσεις του προ-σχεδιασμένου συστήματος που διαθέτει τη λύση υψηλής ευαισθησίας.

Λειτουργία θέρμανσης τη ρύθμιση [2‑9] στην επιθυμητή

τιμή, σύμφωνα με τις απαιτήσεις του προ-σχεδιασμένου συστήματος που διαθέτει τη λύση υψηλής ευαισθησίας.

[2‑8] Στόχος Te (°C)

3 7

4 8

5 9

6 10

7 11

[2‑9] Στόχος Tc (°C)

1 41

3 43

Αλλάξτε σε…

7.3.2 Διαθέσιμες ρυθμίσεις άνεσης

Για κάθε μία από τις παραπάνω λειτουργίες μπορεί να επιλεγεί ένα επίπεδο άνεσης. Το επίπεδο άνεσης σχετίζεται με τον χρόνο και την προσπάθεια (κατανάλωση ενέργειας) που απαιτούνται για την επίτευξη μιας συγκεκριμένης θερμοκρασίας δωματίου, αλλάζοντας προσωρινά τη θερμοκρασία του ψυκτικού σε διάφορες τιμές, προκειμένου να επιτευχθούν γρηγορότερα οι επιθυμητές συνθήκες.

Δυνατή

Η υπέρβαση ορίου (κατά τη λειτουργία θέρμανσης) ή η μη επίτευξη ορίου (κατά τη λειτουργία ψύξης) επιτρέπεται σε σύγκριση με την επιθυμητή θερμοκρασία ψυκτικού, προκειμένου να επιτευχθεί πολύ γρήγορα η απαιτούμενη θερμοκρασία δωματίου. Η υπέρβαση ορίου επιτρέπεται από τη στιγμή της έναρξης.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 51

7 Ρύθμιση παραμέτρων

100%

50%

3°C

6°C

35°C

▪ Σε περίπτωση λειτουργίας ψύξης, η θερμοκρασία εξάτμισης

επιτρέπεται να πέσει προσωρινά στους 3°C, ανάλογα με τις συνθήκες.

▪ Σε περίπτωση λειτουργίας θέρμανσης, η θερμοκρασία

συμπύκνωσης επιτρέπεται να ανέβει προσωρινά στους 49°C, ανάλογα με τις συνθήκες.

▪ Όταν το αίτημα από τις εσωτερικές μονάδες μετριάζεται, το

σύστημα θα μεταβεί τελικά σε μια σταθερή κατάσταση, η οποία καθορίζεται από τη μέθοδο λειτουργίας παραπάνω.

Για να την ενεργοποιήσετε

στη…

Λειτουργία ψύξης [2‑81]=3.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑8].

Λειτουργία θέρμανσης [2‑82]=3.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑9]

Γρήγορη

▪ Σε περίπτωση λειτουργίας ψύξης, η θερμοκρασία εξάτμισης

επιτρέπεται να πέσει προσωρινά στους 6°C, ανάλογα με τις συνθήκες.

▪ Σε περίπτωση λειτουργίας θέρμανσης, η θερμοκρασία

συμπύκνωσης επιτρέπεται να ανέβει προσωρινά στους 46°C, ανάλογα με τις συνθήκες.

▪ Όταν το αίτημα από τις εσωτερικές μονάδες μετριάζεται, το

σύστημα θα μεταβεί τελικά σε μια σταθερή κατάσταση, η οποία καθορίζεται από τη μέθοδο λειτουργίας παραπάνω.

Αλλάξτε σε…

▪ Η κατάσταση έναρξης είναι διαφορετική από τη δυνατή και

γρήγορη ρύθμιση άνεσης.

Για να την ενεργοποιήσετε

στη…

Λειτουργία ψύξης [2‑81]=1.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑8].

Λειτουργία θέρμανσης [2‑82]=1.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑9].

Eco

Η αρχική θερμοκρασία-στόχος του ψυκτικού, η οποία καθορίζεται από τη μέθοδο λειτουργίας (δείτε παραπάνω) διατηρείται χωρίς διόρθωση, εκτός από τον έλεγχο προστασίας.

Για να την ενεργοποιήσετε

στη…

Λειτουργία ψύξης [2‑81]=0.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑8].

Λειτουργία θέρμανσης [2‑82]=0.

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑9].

Αλλάξτε σε…

7.3.3 Παράδειγμα: Αυτόματη λειτουργία κατά την ψύξη

Για να την ενεργοποιήσετε

Λειτουργία ψύξης [2‑81]=2.

Λειτουργία θέρμανσης [2‑82]=2.

Χαμηλή

Η υπέρβαση ορίου (κατά τη λειτουργία θέρμανσης) ή η μη επίτευξη ορίου (κατά τη λειτουργία ψύξης) επιτρέπεται σε σύγκριση με την επιθυμητή θερμοκρασία ψυκτικού, προκειμένου να επιτευχθεί πολύ γρήγορα η απαιτούμενη θερμοκρασία δωματίου. Η υπέρβαση ορίου δεν επιτρέπεται από τη στιγμή της έναρξης. Η έναρξη επιτυγχάνεται σύμφωνα με τις προϋποθέσεις που ορίζονται στον παραπάνω τρόπο λειτουργίας.

▪ Σε περίπτωση λειτουργίας ψύξης, η θερμοκρασία εξάτμισης

επιτρέπεται να πέσει προσωρινά στους 6°C, ανάλογα με τις συνθήκες.

▪ Σε περίπτωση λειτουργίας θέρμανσης, η θερμοκρασία

συμπύκνωσης επιτρέπεται να ανέβει προσωρινά στους 46°C, ανάλογα με τις συνθήκες.

▪ Όταν το αίτημα από τις εσωτερικές μονάδες μετριάζεται, το

σύστημα θα μεταβεί τελικά σε μια σταθερή κατάσταση, η οποία καθορίζεται από τη μέθοδο λειτουργίας παραπάνω.

στη…

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑8].

Αυτή η ρύθμιση χρησιμοποιείται σε συνδυασμό με τη ρύθμιση [2‑9].

Αλλάξτε σε…

A Πραγματική καμπύλη φορτίου B Εικονική καμπύλη φορτίου (αρχική χωρητικότητα σε

αυτόματη λειτουργία)

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 52

7 Ρύθμιση παραμέτρων

B C

100%

70%

49°C

46°C

2°C

B C

C Εικονική τιμή-στόχος (αρχική τιμή θερμοκρασίας εξάτμισης

σε αυτόματη λειτουργία)

D Απαιτούμενη τιμή θερμοκρασίας εξάτμισης

E Παράγοντας φορτίου F Θερμοκρασία εξωτερικού αέρα

TeΘερμοκρασία εξάτμισης

Γρήγορη Δυνατή Χαμηλή

Εξέλιξη θερμοκρασίας δωματίου:

A Καθορισμένη θερμοκρασία εσωτερικής μονάδας B Έναρξη λειτουργίας C Χρόνος λειτουργίας D Χαμηλή

E Γρήγορη F Δυνατή

C Εικονική τιμή-στόχος (αρχική τιμή θερμοκρασίας

συμπύκνωσης σε αυτόματη λειτουργία)

D Θερμοκρασία βάσει σχεδιασμού E Παράγοντας φορτίου

F Θερμοκρασία εξωτερικού αέρα

TcΘερμοκρασία συμπύκνωσης

Γρήγορη Δυνατή Χαμηλή

Εξέλιξη θερμοκρασίας δωματίου:

A Καθορισμένη θερμοκρασία εσωτερικής μονάδας B Έναρξη λειτουργίας C Χρόνος λειτουργίας D Χαμηλή E Γρήγορη

F Δυνατή

7.3.4 Παράδειγμα: Αυτόματη λειτουργία κατά τη θέρμανση

7.4 Χρήση της λειτουργίας ανίχνευσης διαρροής

7.4.1 Σχετικά με την αυτόματη ανίχνευση διαρροής

Η (αυτόματη) λειτουργία ανίχνευσης διαρροής δεν είναι ενεργοποιημένη ως προεπιλογή. Η (αυτόματη) λειτουργία ανίχνευσης διαρροής μπορεί να ξεκινήσει να λειτουργεί μόνο εφόσον πληρούνται και οι δύο ακόλουθες προϋποθέσεις:

▪ Η πλήρωση πρόσθετου ψυκτικού καταχωρήθηκε στο λογικό

σύστημα (δείτε [2‑14]).

▪ Η δοκιμαστική λειτουργία του συστήματος εκτελέστηκε (δείτε την

ενότητα "8 Έλεγχοι πριν από την αρχική λειτουργία" στη

σελίδα 53), συμπεριλαμβανομένου του λεπτομερούς ελέγχου της

κατάστασης ψυκτικού.

Η λειτουργία ανίχνευσης ψυκτικού μπορεί να γίνει αυτόματη. Αλλάζοντας την παράμετρο [2‑85] στην επιλεγμένη τιμή, μπορεί να επιλεγεί ο ενδιάμεσος χρόνος ή ο χρόνος μέχρι την επόμενη λειτουργία αυτόματης ανίχνευσης διαρροής. Η παράμετρος [2‑86] καθορίζει εάν η λειτουργία της ανίχνευσης ψυκτικού θα εκτελεστεί μία φορά (μέσα σε [2‑85] ημέρες) ή ανά τακτά χρονικά διαστήματα των [2‑85] ημερών.

Η διαθεσιμότητα της λειτουργίας ανίχνευσης διαρροής απαιτεί την εισαγωγή της ποσότητας πρόσθετου ψυκτικού αμέσως μετά την ολοκλήρωση της πλήρωσης. Αυτή η καταχώριση είναι απαραίτητη για να ξεκινήσει η δοκιμαστική λειτουργία.

A Εικονική καμπύλη φορτίου (προεπιλεγμένη μέγιστη

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

χωρητικότητα σε αυτόματη λειτουργία)

B Καμπύλη φορτίου

ΕΙΔΟΠΟΙΗΣΗ

Εάν για το βάρος του επιπλέον ψυκτικού μέσου καταχωρηθεί μια λάθος τιμή, η λειτουργία ανίχνευσης διαρροής δεν θα είναι ακριβής.

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 53

8 Έλεγχοι πριν από την αρχική λειτουργία

ΠΛΗΡΟΦΟΡΙΕΣ

▪ Η ζυγισμένη και ήδη καταγεγραμμένη ποσότητα της

πρόσθετης πλήρωσης ψυκτικού (όχι η συνολική ποσότητα του ψυκτικού που υπάρχει στο σύστημα) πρέπει να καταχωρηθεί.

▪ Η λειτουργία ανίχνευσης διαρροής δεν είναι διαθέσιμη

όταν στο σύστημα είναι συνδεδεμένες μονάδες Hydrobox ή εσωτερικές μονάδες RADX.

▪ Εάν η διαφορά ύψους μεταξύ των εσωτερικών

μονάδων είναι ≥50/40 m, η λειτουργία ανίχνευσης διαρροής δεν μπορεί να χρησιμοποιηθεί.

7.4.2 Χειροκίνητη εκτέλεση ανίχνευσης διαρροής

Εάν η λειτουργία της ανίχνευσης διαρροής δεν ήταν αρχικά απαραίτητη αλλά αργότερα χρειάζεται ενεργοποίηση, θα πρέπει να πληρούνται οι παρακάτω προϋποθέσεις:

▪ Η πρόσθετη ποσότητα ψυκτικού πλήρωσης πρέπει να

καταχωρηθεί στο λογικό σύστημα.

▪ Η δοκιμαστική λειτουργία του συστήματος πρέπει να

επανεκτελεστεί.

Η άπαξ εκτέλεση της λειτουργίας ανίχνευσης διαρροής στον χώρο εγκατάστασης μπορεί επίσης να πραγματοποιηθεί μέσω της ακόλουθης διαδικασίας.

1 Πατήστε μία φορά το κουμπί BS2.

2 Πατήστε άλλη μία φορά το κουμπί BS2.

3 Πατήστε το κουμπί BS2 για 5 δευτερόλεπτα.

4 Θα ξεκινήσει η λειτουργία ανίχνευσης διαρροής. Για ακύρωση

της λειτουργίας ανίχνευσης διαρροής, πατήστε το κουμπί BS1.

Αποτέλεσμα: Εάν έχει εκτελεστεί χειροκίνητη ανίχνευση διαρροής, το αποτέλεσμα της ανίχνευσης διαρροής θα εμφανίζεται στην ένδειξη 7 τμημάτων της εξωτερικής μονάδας. Οι εσωτερικές μονάδες βρίσκονται σε κατάσταση κλειδώματος (σύμβολο κεντρικού ελέγχου). Το αποτέλεσμα αντιστοιχεί στην ακόλουθη λίστα. Για πιο αναλυτικές πληροφορίες: ανατρέξτε στη λειτουργία 1 για να δείτε την ακριβή ποσότητα. Για να επιστρέψετε στη φυσιολογική κατάσταση, πατήστε BS1.

Οθόνη Ποσότητα διαρροής (kg)

0≤x<0,5

0,5≤x<1

1≤x<1,5

1,5≤x<2

2≤x<2,5

2,5≤x<3

3≤x<3,5

3,5≤x<4

4≤x<4,5

4,5≤x<5

5≤x<5,5

5,5≤x<6

6≤x<6,5

6,5≤x<7

7≤x<7,5

7,5≤x<8

8≤x<8,5

8,5≤x<9

9≤x<9,5

9,5≤x<10

10≤x

Κωδικοί μηνυμάτων:

Κωδικός Περιγραφή

H μονάδα δεν είναι έτοιμη να εκτελέσει τη λειτουργία ανίχνευσης ψυκτικού (ανατρέξτε στις απαιτήσεις για την εκτέλεση της λειτουργίας ανίχνευσης διαρροής).

Η εσωτερική μονάδα βρίσκεται εκτός εύρους θερμοκρασίας για τη λειτουργία ανίχνευσης διαρροής.

Η εξωτερική μονάδα βρίσκεται εκτός εύρους θερμοκρασίας για τη λειτουργία ανίχνευσης διαρροής.

Παρατηρήθηκε υπερβολικά χαμηλή πίεση κατά τη λειτουργία ανίχνευσης διαρροής. Επανεκκινήστε τη λειτουργία ανίχνευσης διαρροής.

Υποδεικνύει μια εσωτερική μονάδα η οποία δεν είναι συμβατή με τη λειτουργικότητα ανίχνευσης διαρροής (π.χ. εσωτερική μονάδα RADX, μονάδα Hydrobox, …).

Το αποτέλεσμα της λειτουργίας ανίχνευσης διαρροής διευκρινίζεται στα [1‑35] και [1‑29].

Βήματα κατά την ανίχνευση διαρροής:

Οθόνη Βήματα

Προετοιμασία

Εξισορρόπηση πίεσης

Εκκίνηση

Λειτουργία ανίχνευσης διαρροής

Αναμονή

Η λειτουργία ανίχνευσης διαρροής ολοκληρώθηκε

(α) Εάν η θερμοκρασία της εσωτερικής μονάδας είναι πολύ

χαμηλή, αρχικά θα ξεκινήσει η λειτουργία θέρμανσης.

(β) Εάν η εσωτερική θερμοκρασία είναι χαμηλότερη από 15°C

λόγω της λειτουργίας ανίχνευσης διαρροής και η εξωτερική θερμοκρασία είναι χαμηλότερη από 20°C, η λειτουργία θέρμανσης θα αρχίσει να διατηρεί το βασικό επίπεδο θέρμανσης άνεσης.

(α)

(β)

8 Έλεγχοι πριν από την αρχική

λειτουργία

8.1 Επισκόπηση: Έλεγχοι πριν από την αρχική λειτουργία

Μετά την εγκατάσταση και αφού έχουν οριστεί οι ρυθμίσεις στον χώρο εγκατάστασης, ο τεχνικός εγκατάστασης είναι υποχρεωμένος να επαληθεύσει την ορθή λειτουργία. Συνεπώς, ΠΡΈΠΕΙ ΝΑ εκτελείται δοκιμαστική λειτουργία σύμφωνα με τις διαδικασίες που περιγράφονται παρακάτω.

Αυτό το κεφάλαιο περιγράφει τι πρέπει να κάνετε και τι πρέπει να γνωρίζετε για να πραγματοποιήσετε ελέγχους πριν από την αρχική λειτουργία, μετά τη διαμόρφωση του συστήματος.

Η αρχική εκκίνηση περιλαμβάνει τυπικά τα παρακάτω στάδια:

1 Τον έλεγχο της "Λίστας ελέγχου πριν από την αρχική

λειτουργία".

2 Την εκτέλεση μιας δοκιμαστικής λειτουργίας.

3 Εάν απαιτείται, τη διόρθωση σφαλμάτων μετά τη μη

φυσιολογική ολοκλήρωση της δοκιμαστικής λειτουργίας.

4 Τη λειτουργία του συστήματος.

RYYQ+RYMQ+RXYQ8~20U7Y1B Αντλία θερμότητας VRV IV+ 4P546228-1 – 2018.09

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

Page 54

8 Έλεγχοι πριν από την αρχική λειτουργία

8.2 Προφυλάξεις κατά τον έλεγχο πριν από την αρχική λειτουργία

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ

ΚΙΝΔΥΝΟΣ: ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΟΣ

ΠΡΟΣΟΧΗ

ΜΗΝ εκτελείτε τη δοκιμαστική λειτουργία κατά την εκτέλεση εργασιών στις εσωτερικές μονάδες.

Όταν εκτελείτε δοκιμαστική λειτουργία, λειτουργεί ΟΧΙ μόνο η εξωτερική μονάδα, αλλά και η εσωτερική μονάδα που έχει συνδεθεί. Η εργασία σε μια εσωτερική μονάδα κατά την εκτέλεση δοκιμαστικής λειτουργίας είναι επικίνδυνη.

ΠΡΟΣΟΧΗ

ΜΗΝ εισάγετε τα δάχτυλά σας, ράβδους ή άλλα αντικείμενα στην είσοδο ή την έξοδο αέρα. ΜΗΝ απομακρύνετε το προστατευτικό του ανεμιστήρα. Όταν ο ανεμιστήρας περιστρέφεται με μεγάλη ταχύτητα, ενδέχεται να προκληθούν τραυματισμοί.

ΕΙΔΟΠΟΙΗΣΗ

Η δοκιμαστική λειτουργία είναι δυνατή για θερμοκρασίες περιβάλλοντος μεταξύ –⁠20°C και 35°C.

ΠΛΗΡΟΦΟΡΙΕΣ

Κατά την πρώτη περίοδο λειτουργίας της μονάδας, η απαιτούμενη ισχύς ενδέχεται να είναι υψηλότερη από αυτήν που αναφέρεται στην πινακίδα τύπου της μονάδας. Αυτό το φαινόμενο προκαλείται από το συμπιεστή, ο οποίος χρειάζεται να λειτουργήσει για συνεχή χρονικό διάστημα 50 ωρών, προκειμένου να επιτευχθεί η ομαλή λειτουργία του και η σταθερή κατανάλωση ενέργειας.

ΕΙΔΟΠΟΙΗΣΗ

Κατά τη διάρκεια της δοκιμαστικής λειτουργίας, θα γίνει εκκίνηση της εξωτερικής και των εσωτερικών μονάδων. Βεβαιωθείτε ότι έχουν ολοκληρωθεί οι προετοιμασίες σε όλες τις εσωτερικές μονάδες (σωληνώσεις εγκατάστασης, ηλεκτρική καλωδίωση, εξαέρωση, ...). Για λεπτομέρειες, συμβουλευτείτε το εγχειρίδιο εγκατάστασης των εσωτερικών μονάδων.

8.3 Λίστα ελέγχου πριν την έναρξη λειτουργίας

Μετά την εγκατάσταση της μονάδας, αρχικά ελέγξτε τα παρακάτω. Μετά την ολοκλήρωση όλων των παρακάτω ελέγχων, ΠΡΈΠΕΙ ΝΑ κλείσετε τη μονάδα και ΜΌΝΟ τότε μπορείτε να την ενεργοποιήσετε.

Διαβάστε τις πλήρεις οδηγίες εγκατάστασης και λειτουργίας, όπως περιγράφονται στον οδηγό αναφοράς

τεχνικού εγκατάστασης και χρήστη.

Εγκατάσταση

Βεβαιωθείτε ότι η μονάδα είναι σωστά εγκατεστημένη για να αποφύγετε ασυνήθιστους θορύβους και κραδασμούς κατά την εκκίνησή της.

Καλωδίωση στο χώρο εγκατάστασης

Βεβαιωθείτε ότι η συνδεσμολογία έχει γίνει σύμφωνα με τις οδηγίες που περιγράφονται στο κεφάλαιο "6.8Σύνδεση

της ηλεκτρικής καλωδίωσης" στη σελίδα38, σύμφωνα με

τα διαγράμματα καλωδίωσης και σύμφωνα με την ισχύουσα νομοθεσία.

Τάση παροχής ρεύματος

Ελέγξτε την τάση παροχής ρεύματος στον τοπικό πίνακα παροχής. Η τάση ΠΡΈΠΕΙ ΝΑ αντιστοιχεί στην τάση που επισημαίνεται στην ετικέτα επάνω στη μονάδα.

Σύνδεση γείωσης

Βεβαιωθείτε ότι οι αγωγοί γείωσης έχουν συνδεθεί σωστά και ότι οι ακροδέκτες γείωσης έχουν βιδωθεί σφιχτά.

Δοκιμή μόνωσης του κυκλώματος ηλεκτρικής παροχής

Χρησιμοποιώντας ένα δοκιμαστήριο (megatester) για 500 V, βεβαιωθείτε ότι επιτυγχάνεται αντίσταση μόνωσης 2MΩ ή μεγαλύτερη εφαρμόζοντας τάση 500 V συνεχούς ρεύματος μεταξύ των ακροδεκτών τροφοδοσίας και της γείωσης. ΠΟΤΈ μην χρησιμοποιείτε το megatester για την καλωδίωση μετάδοσης.

Ασφάλειες, ασφαλειοδιακόπτες ή προστατευτικές διατάξεις

Βεβαιωθείτε ότι οι ασφάλειες, οι ασφαλειοδιακόπτες ή οι τοπικά εγκαταστημένες διατάξεις προστασίας είναι του μεγέθους και τύπου που περιγράφεται στο κεφάλαιο

"5.4.3 Απαιτήσεις διατάξεων ασφαλείας" στη σελίδα 22.

Βεβαιωθείτε ότι καμία ασφάλεια ή προστατευτική διάταξη δεν έχει παρακαμφθεί.

Εσωτερική καλωδίωση

Κάντε έναν οπτικό έλεγχο του κουτιού ηλεκτρικών εξαρτημάτων και του εσωτερικού της μονάδας για χαλαρές συνδέσεις ή ηλεκτρικά εξαρτήματα που έχουν υποστεί βλάβη.

Μέγεθος και μόνωση σωλήνων

Βεβαιωθείτε ότι έχουν εγκατασταθεί σωστά μεγέθη σωλήνων και ότι η εργασία μόνωσης έχει εκτελεστεί σωστά.

Βαλβίδες

Βεβαιωθείτε ότι οι βαλβίδες είναι ανοιχτές τόσο στην πλευρά υγρού όσο και αερίου.

Ελαττωματικός εξοπλισμός

Ελέγξτε το εσωτερικό της μονάδας για ελαττωματικά στοιχεία ή για παραμορφωμένους σωλήνες.

Διαρροή ψυκτικού

Ελέγξτε το εσωτερικό της μονάδας για διαρροή ψυκτικού μέσου. Αν υπάρχει διαρροή ψυκτικού μέσου, προσπαθήστε να την επιδιορθώσετε. Αν η επιδιόρθωση είναι ανεπιτυχής, καλέστε τον τοπικό σας αντιπρόσωπο. Μην αγγίζετε ψυκτικό μέσο το οποίο έχει διαρρεύσει από τις ενώσεις των ψυκτικών σωληνώσεων. Αυτό ενδέχεται να σας προκαλέσει κρυοπάγημα.

Διαρροή λαδιού

Ελέγξτε τον συμπιεστή για διαρροή λαδιού. Εάν υπάρχει διαρροή λαδιού, προσπαθήστε να την επιδιορθώσετε. Αν η επιδιόρθωση είναι ανεπιτυχής, καλέστε τον τοπικό σας αντιπρόσωπο.

Είσοδος/έξοδος αέρα

Βεβαιωθείτε ότι η είσοδος και η έξοδος αέρα της μονάδας ΔΕΝ εμποδίζεται από χαρτιά, χαρτόνια και άλλα υλικά.

Οδηγός αναφοράς τεχνικού εγκατάστασης και χρήστη

RYYQ+RYMQ+RXYQ8~20U7Y1B

Αντλία θερμότητας VRV IV+

4P546228-1 – 2018.09

Page 55
