Daikin RYYQ8U7Y1B*, RYYQ10U7Y1B*, RYYQ12U7Y1B*, RYYQ14U7Y1B*, RYYQ16U7Y1B* Installer reference guide [da]
...Page 1
Referencevejledning vedrørende montering og brug
VRV IV+ varmepumpe
RYYQ8U7Y1B*
RYYQ10U7Y1B*
RYYQ12U7Y1B*
RYYQ14U7Y1B*
RYYQ16U7Y1B*
RYYQ18U7Y1B*
RYYQ20U7Y1B*
RYMQ8U7Y1B*
RYMQ10U7Y1B*
RYMQ12U7Y1B*
RYMQ14U7Y1B*
RYMQ16U7Y1B*
RYMQ18U7Y1B*
RYMQ20U7Y1B*
RXYQ8U7Y1B*
RXYQ10U7Y1B*
RXYQ12U7Y1B*
RXYQ14U7Y1B*
RXYQ16U7Y1B*
RXYQ18U7Y1B*
RXYQ20U7Y1B*
Page 2
Indholdsfortegnelse
Indholdsfortegnelse
1 Om dokumentationen 6
1.1 Om dette dokument ....................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler ............................................................................................................................... 6
2 Generelle sikkerhedsforanstaltninger 8
2.1 Til installatøren ............................................................................................................................................................... 8
2.1.1 Generelt .......................................................................................................................................................... 8
2.1.2 Installationsstedet .......................................................................................................................................... 9
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32 ........................................................................................ 9
2.1.4 Elektrisk........................................................................................................................................................... 11
3 Specifikke sikkerhedsanvisninger for installatøren 14
For brugeren 17
4 Sikkerhedsanvisninger for brugeren 18
4.1 Generelt .......................................................................................................................................................................... 18
4.2 Instruktioner vedrørende sikker betjening .................................................................................................................... 19
5 Om systemet 22
5.1 Systemopbygning............................................................................................................................................................ 23
6 Brugerinterface 24
7 Før betjening 25
8 Drift 26
8.1 Driftsområde................................................................................................................................................................... 26
8.2 Betjening af systemet ..................................................................................................................................................... 26
8.2.1 Om betjening af systemet .............................................................................................................................. 26
8.2.2 Om køling, opvarmning, kun ventilation og automatik ................................................................................. 27
8.2.3 Om opvarmning .............................................................................................................................................. 27
8.2.4 Betjening af systemet (UDEN fjernbetjent køle-/varmeomskifterkontakt) .................................................. 28
8.2.5 Betjening af systemet (MED fjernbetjent køle-/varmeomskifterkontakt) .................................................... 28
8.3 Brug af tørreprogram...................................................................................................................................................... 29
8.3.1 Om tørreprogram ........................................................................................................................................... 29
8.3.2 Anvendelse af tørreprogram (UDEN fjernbetjent køle-/varmeomskifterkontakt) ....................................... 29
8.3.3 Anvendelse af tørreprogram (MED fjernbetjent køle-/varmeomskifterkontakt) ......................................... 30
8.4 Justering af luftstrømmens retning ................................................................................................................................ 30
8.4.1 Om luftstrømsklappen.................................................................................................................................... 30
8.5 Indstilling af master brugerinterface.............................................................................................................................. 31
8.5.1 Om indstilling af master brugerinterface....................................................................................................... 31
8.5.2 Sådan defineres master brugerinterfacet (VRV DX og hydroboks) ............................................................... 32
8.6 Om styresystemer........................................................................................................................................................... 32
9 Energibesparelse og optimal drift 34
9.1 Primære driftsmetoder................................................................................................................................................... 35
9.2 Tilgængelige komfort-indstillinger.................................................................................................................................. 35
10 Vedligeholdelse og service 36
10.1 Vedligeholdelse efter lang stilstandstid ......................................................................................................................... 36
10.2 Vedligeholdelse før lang stilstandstid............................................................................................................................. 37
10.3 Om kølemiddel................................................................................................................................................................ 37
10.4 Service efter salg og garanti ........................................................................................................................................... 38
10.4.1 Garantiperiode ............................................................................................................................................... 38
10.4.2 Anbefalet vedligeholdelse og inspektion ....................................................................................................... 38
10.4.3 Anbefalede vedligeholdelses- og inspektionsintervaller ............................................................................... 38
10.4.4 Kortere vedligeholdelses- og inspektionsintervaller ..................................................................................... 39
Referencevejledning vedrørende montering og brug
2
11 Fejlfinding 41
11.1 Fejlkoder: Overblik.......................................................................................................................................................... 42
11.2 Symptomer, der IKKE er systemfejl ................................................................................................................................ 45
11.2.1 Symptom: Systemet kører ikke ...................................................................................................................... 45
11.2.2 Symptom: Der kan ikke skiftes mellem køling/opvarmning .......................................................................... 45
11.2.3 Symptom: Ventilation er mulig, men køling og opvarmning kører ikke........................................................ 45
11.2.4 Symptom: Blæserhastigheden svarer ikke til indstillingen ............................................................................ 45
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 3
Indholdsfortegnelse
11.2.5 Symptom: Ventilatorens retning passer ikke til indstillingen ........................................................................ 45
11.2.6 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed) ..................................................... 45
11.2.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed) ......................... 46
11.2.8 Symptom: Brugerinterfacet viser "U4" eller "U5" og standser, men starter igen efter få minutter............ 46
11.2.9 Symptom: Støj fra klimaanlægget (indendørsenhed).................................................................................... 46
11.2.10 Symptom: Støj fra klimaanlægget (indendørsenhed, udendørsenhed)........................................................ 46
11.2.11 Symptom: Støj fra klimaanlægget (udendørsenhed) .................................................................................... 46
11.2.12 Symptom: Der trænger støv ud af enheden.................................................................................................. 46
11.2.13 Symptom: Enheden kan lugte ........................................................................................................................ 46
11.2.14 Symptom: Udendørsenhedens ventilator roterer ikke ................................................................................. 47
11.2.15 Symptom: Displayet viser "88"....................................................................................................................... 47
11.2.16 Symptom: Kompressoren i udendørsenheden standser ikke efter kort opvarmning .................................. 47
11.2.17 Symptom: Indersiden af udendørsenheden er varm, selvom enheden er standset.................................... 47
11.2.18 Symptom: Man kan føle varm luft, når indendørsenheden standses........................................................... 47
12 Flytning 48
13 Bortskaffelse 49
14 Tekniske data 50
14.1 Påkrævet information vedr. Eco design ......................................................................................................................... 50
Til installatøren 51
15 Om kassen 52
15.1 Om LOOP BY DAIKIN ....................................................................................................................................................... 52
15.2 Overblik: Om kassen ....................................................................................................................................................... 52
15.3 Sådan pakkes udendørsenheden ud .............................................................................................................................. 53
15.4 Sådan fjernes tilbehøret fra udendørsenheden............................................................................................................. 54
15.5 Ekstra rør: Diameter........................................................................................................................................................ 54
15.6 Fjernelse af transportlåsen ............................................................................................................................................. 55
16 Om enheden og tilbehør 56
16.1 Overblik: Om enheden og tilbehør................................................................................................................................. 56
16.2 Identifikationsmærkat: Udendørsenhed........................................................................................................................ 56
16.3 Om udendørsenheden.................................................................................................................................................... 57
16.4 Systemopbygning............................................................................................................................................................ 57
16.5 Kombination af enheder og muligheder ........................................................................................................................ 58
16.5.1 Om kombination af enheder og muligheder ................................................................................................. 58
16.5.2 Mulige kombinationer af indendørsenheder................................................................................................. 58
16.5.3 Mulige kombinationer af udendørsenheder ................................................................................................. 59
16.5.4 Muligt tilbehør til udendørsenheden............................................................................................................. 60
17 Installation af enheden 62
17.1 Klargøring af installationsstedet ..................................................................................................................................... 62
17.1.1 Krav til udendørsenhedens installationssted................................................................................................. 62
17.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima........................................................... 64
17.1.3 Sikring mod kølemiddel-lækage ..................................................................................................................... 66
17.2 Åbning af enheden.......................................................................................................................................................... 67
17.2.1 Om åbning af enhederne ............................................................................................................................... 67
17.2.2 Åbning af udendørsenheden.......................................................................................................................... 68
17.2.3 Åbning af udendørsenhedens el-boks ........................................................................................................... 68
17.3 Montering af udendørsenheden .................................................................................................................................... 69
17.3.1 Forberedelse af installationsstrukturen ......................................................................................................... 69
18 Rørinstallation 71
18.1 Forberedelse af kølerør .................................................................................................................................................. 71
18.1.1 Krav til kølerør ................................................................................................................................................ 71
18.1.2 Isolering af kølerør.......................................................................................................................................... 72
18.1.3 Valg af rørstørrelse ......................................................................................................................................... 72
18.1.4 Valg af sæt med køleforgreningsrør .............................................................................................................. 75
18.1.5 Om længden på rør ........................................................................................................................................ 77
18.1.6 Rørlængde: Kun VRV DX ................................................................................................................................. 77
18.1.7 Rørlængde: VRV DX og hydroboks ................................................................................................................. 81
18.1.8 Rørlængde: VRV DX og RA DX ........................................................................................................................ 82
18.1.9 System med flere udendørsenheder: Mulig opbygning ................................................................................ 84
18.2 Tilslutning af kølerør ....................................................................................................................................................... 85
18.2.1 Om tilslutning af kølerør................................................................................................................................. 85
18.2.2 Forholdsregler i forbindelse med tilslutning af kølerør ................................................................................. 86
18.2.3 System med flere udendørsenheder: Forberedte huller .............................................................................. 86
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
3
Page 4
Indholdsfortegnelse
18.2.4 Føring af kølerør ............................................................................................................................................. 87
18.2.5 Tilslutning af kølerør til udendørsenheden.................................................................................................... 87
18.2.6 Tilslutning af sæt med flere rørforbindelser .................................................................................................. 88
18.2.7 Tilslutning af sæt med køleforgreningsrør..................................................................................................... 89
18.2.8 Beskyttelse mod tilsmudsning........................................................................................................................ 89
18.2.9 Lodning af rørenden ....................................................................................................................................... 90
18.2.10 Anvendelse af stophane og servicetilslutning ............................................................................................... 90
18.2.11 Fjernelse af lukkede, afrundede rør............................................................................................................... 93
18.3 Kontrol af kølerørene...................................................................................................................................................... 94
18.3.1 Kontrol af kølerør ........................................................................................................................................... 94
18.3.2 Kontrol af kølerør: Generelle retningslinjer ................................................................................................... 95
18.3.3 Kontrol af kølerør: Indstilling.......................................................................................................................... 95
18.3.4 Udførelse af lækagetest ................................................................................................................................. 96
18.3.5 Udførelse af vakuumtørring ........................................................................................................................... 97
18.3.6 Isolering af kølerør.......................................................................................................................................... 97
18.4 Påfyldning af kølemiddel................................................................................................................................................. 98
18.4.1 Forholdsregler ved påfyldning af kølemiddel ................................................................................................ 98
18.4.2 Om påfyldning af kølemiddel ......................................................................................................................... 99
18.4.3 Sådan bestemmes den yderligere kølemiddelmængde ................................................................................ 99
18.4.4 Påfyldning af kølemiddel: Flowdiagram ......................................................................................................... 103
18.4.5 Påfyldning af kølemiddel ................................................................................................................................ 105
18.4.6 Trin 6a: Automatisk påfyldning af kølemiddel ............................................................................................... 108
18.4.7 Trin 6b: Manuel påfyldning af kølemiddel ..................................................................................................... 109
18.4.8 Fejlkoder ved påfyldning af kølemiddel ......................................................................................................... 110
18.4.9 Kontrol efter påfyldning af kølemiddel .......................................................................................................... 111
18.4.10 Sådan fastgøres mærkaten om fluorholdige drivhusgasser.......................................................................... 111
19 Elektrisk installation 113
19.1 Om tilslutning af de elektriske ledninger ....................................................................................................................... 113
19.1.1 Forholdsregler ved tilslutning af de elektriske ledninger .............................................................................. 113
19.1.2 Ledningsføring på stedet: Overblik ................................................................................................................ 115
19.1.3 Om el-ledninger .............................................................................................................................................. 115
19.1.4 Vejledning ved dannelse af hul ved de forberedte kabelindgange ............................................................... 116
19.1.5 Om overholdelse af elektricitetsbestemmelser............................................................................................. 117
19.1.6 Krav til sikkerhedsudstyr ................................................................................................................................ 118
19.2 Føring og fastgørelse af transmissionsledning............................................................................................................... 120
19.3 Tilslutning af transmissionsledning ................................................................................................................................ 121
19.4 Færdiggørelse af tilslutning af transmissionsledning..................................................................................................... 122
19.5 Føring og fastgørelse af strømforsyningsledning........................................................................................................... 122
19.6 Tilslutning af strømforsyningsledningen ........................................................................................................................ 123
19.7 Kontrol af isolationsmodstand på kompressoren .......................................................................................................... 124
20 Konfiguration 125
20.1 Overblik: Konfiguration................................................................................................................................................... 125
20.2 Indstillinger på brugsstedet ............................................................................................................................................ 125
20.2.1 Om indstillinger på brugsstedet ..................................................................................................................... 125
20.2.2 Komponenter til brugsstedsindstilling ........................................................................................................... 127
20.2.3 Adgang til komponenter til brugsstedsindstilling .......................................................................................... 127
20.2.4 Adgang til tilstand 1 eller 2............................................................................................................................. 128
20.2.5 Anvendelse af tilstand 1 ................................................................................................................................. 129
20.2.6 Anvendelse af tilstand 2 ................................................................................................................................. 129
20.2.7 Tilstand 1: Overvågnings-indstillinger ............................................................................................................ 130
20.2.8 Tilstand 2: Indstillinger på brugsstedet .......................................................................................................... 133
20.2.9 Tilslutning af PC-konfigurator til udendørsenheden ..................................................................................... 140
20.3 Energibesparelse og optimal drift .................................................................................................................................. 140
20.3.1 Primære driftsmetoder .................................................................................................................................. 141
20.3.2 Tilgængelige komfort-indstillinger ................................................................................................................. 142
20.3.3 Eksempel: Automatisk tilstand under køling ................................................................................................. 144
20.3.4 Eksempel: Automatisk tilstand under opvarmning ....................................................................................... 145
20.4 Anvendelse af funktionen til lækagedetektering ........................................................................................................... 146
20.4.1 Om automatisk lækagedetektering................................................................................................................ 146
20.4.2 Manuel lækagetest ......................................................................................................................................... 146
Referencevejledning vedrørende montering og brug
4
21 Ibrugtagning 149
21.1 Overblik: Ibrugtagning .................................................................................................................................................... 149
21.2 Forholdsregler ved ibrugtagning .................................................................................................................................... 149
21.3 Kontrolliste før ibrugtagning........................................................................................................................................... 150
21.4 Om testkørsel.................................................................................................................................................................. 151
21.5 Udførelse af en testkørsel............................................................................................................................................... 152
21.6 Rettelse efter unormal afslutning af testkørsel ............................................................................................................. 153
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 5
Indholdsfortegnelse
21.7 Betjening af enheden...................................................................................................................................................... 154
22 Overdragelse til brugeren 155
23 Vedligeholdelse og service 156
23.1 Sikkerhedsforanstaltninger i forbindelse med vedligeholdelse..................................................................................... 156
23.1.1 Forebyggelse mod elektriske faremomenter ................................................................................................ 156
23.2 Om drift i servicetilstand ................................................................................................................................................ 157
23.2.1 Anvendelse af udluftningstilstand.................................................................................................................. 157
23.2.2 Tømning af kølemiddel ................................................................................................................................... 157
24 Fejlfinding 159
24.1 Løsning af problemer baseret på fejlkoder .................................................................................................................... 159

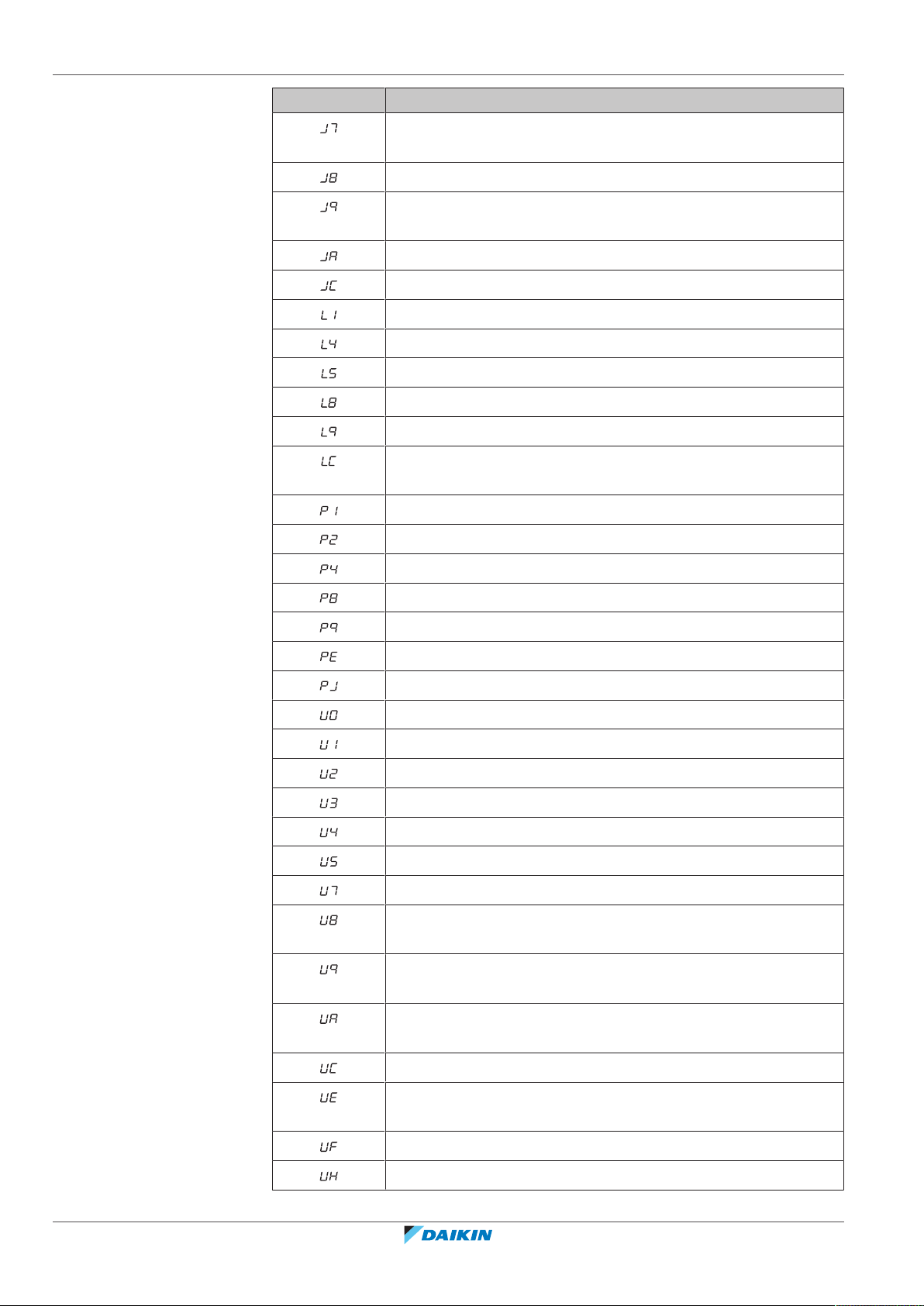

24.2 Fejlkoder: Overblik.......................................................................................................................................................... 159
25 Bortskaffelse 166
26 Tekniske data 167
26.1 Plads til servicearbejde: Udendørsenhed....................................................................................................................... 167
26.2 Rørdiagram: Udendørsenhed ......................................................................................................................................... 169
26.3 Ledningsdiagram: Udendørsenhed ................................................................................................................................ 173
27 Ordliste 179
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
5
Page 6
1 | Om dokumentationen
1 Om dokumentationen
I dette afsnit
1.1 Om dette dokument
1.1 Om dette dokument............................................................................................................................................................... 6
1.2 Betydning af advarsler og symboler....................................................................................................................................... 6
Målgruppe
Autoriserede installatører og slutbrugere
INFORMATION
Dette udstyr skal anvendes af eksperter eller instruerede brugere i butikker, let
industri og på gårde, eller til kommerciel brug for teknikere.
Dokumentationssæt
Dette dokument er en del af et dokumentationssæt. Hele sættet består af:
▪ Generelle sikkerhedsforanstaltninger:
- Sikkerhedsanvisninger, som du skal læse før installation
- Format: Papir (i kassen til udendørsenheden)
▪ Installations- og betjeningsvejledning til udendørsenheden:
- Installations- og betjeningsvejledning
- Format: Papir (i kassen til udendørsenheden)
▪ Referencevejledning vedrørende montering og brug:
- Forberedelse af installationen, referencedata…
- Detaljerede instruktioner trin for trin og basisoplysninger vedrørende
almindelig og avanceret brug
- Format: Digitale filer på http://www.daikineurope.com/support-and-manuals/
product-information/
Nyere udgaver af den medfølgende dokumentation kan være tilgængelige på det
regionale Daikin-websted eller via din forhandler.
Den oprindelige dokumentation er skrevet på engelsk. Alle andre sprog er
oversættelser.
Tekniske data
▪ Seneste reviderede udgaver af den medfølgende dokumentation kan være
tilgængelige på regionens Daikin websted (offentligt tilgængeligt).
1.2 Betydning af advarsler og symboler
Referencevejledning vedrørende montering og brug
6
▪ En revideret komplet udgave af seneste tekniske data er tilgængelig på Daikin
Business Portal (autentificering påkrævet).
FARE
Angiver en situation, der resulterer i dødsfald eller alvorlig personskade.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 7
1 | Om dokumentationen
FARE: RISIKO FOR ELEKTRISK STØD
Angiver en situation, der kan resultere i elektrisk stød.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Angiver en situation, der kan medføre forbrænding/skoldning på grund af ekstremt
varme eller kolde temperaturer.
FARE: RISIKO FOR EKSPLOSION
Angiver en situation, der kan resultere i eksplosion.
ADVARSEL
Angiver en situation, der kan resultere i dødsfald eller alvorlig personskade.
ADVARSEL: BRÆNDBART MATERIALE
PAS PÅ
Angiver en situation, der kan resultere i mindre eller moderat personskade.
BEMÆRK
Angiver en situation, der kan resultere i udstyr eller materielle skader.
INFORMATION
Angiver nyttige tip eller supplerende oplysninger.
Symboler på enheden:
Symbol Forklaring
Læs installations- og betjeningsvejledningen og
instruktionsarket vedrørende ledningsføring før montering.
Læs servicevejledningen, før du foretager vedligeholdelse og
service.
Se yderligere information i referencevejledningen
vedrørende montering og brug.
Enheden indeholder roterende dele. Vær forsigtig ved
vedligeholdelse eller inspektion af enheden.
Symboler i dokumentationen:
Symbol Forklaring
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Viser en billedtitel eller en reference hertil.
Eksempel: " 1–3 billedtitel" betyder "Billede 3 i afsnit 1".
Viser en tabeltitel eller en reference hertil.
Eksempel: " 1–3 tabeltitel" betyder "Tabel 3 i afsnit 1".
Referencevejledning vedrørende montering og brug
7
Page 8
2 | Generelle sikkerhedsforanstaltninger
2 Generelle sikkerhedsforanstaltninger
I dette afsnit
2.1 Til installatøren ....................................................................................................................................................................... 8
2.1.1 Generelt.................................................................................................................................................................. 8
2.1.2 Installationsstedet .................................................................................................................................................. 9
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32................................................................................................ 9
2.1.4 Elektrisk .................................................................................................................................................................. 11
2.1 Til installatøren
2.1.1 Generelt
Kontakt forhandleren, hvis du har spørgsmål vedrørende installation eller drift af
enheden.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
▪ Kølerør, vandrør og indvendige dele må IKKE berøres lige efter drift. De kan være
for varme eller for kolde. Giv delene tid at vende tilbage til normal temperatur.
Hvis du er nødt til at røre ved delene, skal du bære beskyttelseshandsker.
▪ Kølemiddel, der trænger ud ved et uheld, må IKKE berøres.
ADVARSEL
Forkert installation eller montering af udstyret eller tilbehøret kan resultere i
elektrisk stød, kortslutning, lækage, brand eller anden beskadigelse af udstyret. Brug
kun tilbehør, ekstraudstyr og reservedele, der er fremstillet eller godkendt af Daikin.
ADVARSEL
Sørg for, at installation, test og anvendte materialer er i overensstemmelse med
gældende lovgivning (ud over instruktionerne i Daikin-dokumentationen).
PAS PÅ
Brug passende personlige værnemidler (handsker, sikkerhedsbriller m.m.) under
installation, vedligeholdelse og servicering af systemet.
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
ADVARSEL
Sørg for passende foranstaltninger til at forhindre, at enheden kan bruges som
tilflugtssted for små dyr. Små dyr, der får kontakt med elektriske dele, kan forårsage
funktionsfejl, røg eller brand.
Referencevejledning vedrørende montering og brug
8
PAS PÅ
Rør IKKE ved luftindtaget eller aluminiumlamellerne på enheden.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 9
2 | Generelle sikkerhedsforanstaltninger
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
BEMÆRK
Arbejde på udendørsenheden udføres bedst i tørvejr for at undgå indtrængen af
vand.
I overensstemmelse med gældende lovgivning kan en logbog være påkrævet
sammen med udstyret. Denne logbog skal mindst indeholde: information om
vedligeholdelse, reparation, testresultater, stilstandsperioder…
Endvidere SKAL i det mindste følgende oplysninger forefindes på et tilgængeligt
sted på systemet:
▪ Oplysninger om frakobling af systemet i nødstilfælde
▪ Navn og adresse på brandvæsen, politi og hospital
▪ Navn, adresse samt telefonnumre dag og nat til serviceafdelingen
I Europa findes den påkrævede vejledning om denne logbog i EN378.
2.1.2 Installationsstedet
▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation.
▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og
vibrationer.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Sørg for, at enheden er i vater.
Enheden må IKKE installeres på følgende steder:
▪ I eksplosionsfarlig atmosfære.
▪ På steder med maskiner, der udsender elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i
udstyret.
▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser
(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.
▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).
Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.
2.1.3 Kølemiddel — hvis der anvendes R410A eller R32
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Hvis relevant. Find yderligere information i installationsvejledningen eller
installatørvejledningen vedrørende dit anlæg.
BEMÆRK
Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I
Europa er EN378 den gældende standard.
BEMÆRK
Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.
Referencevejledning vedrørende montering og brug
9
Page 10
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
ADVARSEL
Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger
kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:
▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.
FARE: RISIKO FOR EKSPLOSION
Tømning – kølemiddelækage. Hvis du ønsker at tømme systemet, og hvis der er en
lækage i kølemiddelkredsen:
▪ Brug IKKE enhedens funktion til automatisk tømning, ved hjælp af hvilken du kan
samle al kølemiddel fra systemet i udendørsenheden. Mulig konsekvens:
Selvantændelse og eksplosion i kompressoren på grund af, at der trænger luft ind
i den kørende kompressor.
▪ Brug et separat tømmesystem, så enhedens kompressor IKKE behøver at køre.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
BEMÆRK
Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug
nitrogen til at registrere gasudslip.
BEMÆRK
▪ Påfyld IKKE mere end den specificerede mængde kølemiddel for at undgå, at
kompressoren bryder sammen.
▪ Hvis kølesystemet skal åbnes, SKAL kølemidlet behandles i henhold til relevante
bestemmelser.
ADVARSEL
Sørg for, at der ikke er ilt i systemet. Kølemidlet må først påfyldes efter udførelse af
tæthedsprøvning og vakuumtørring.
Mulig konsekvens: : Selvantændelse og eksplosion af kompressoren på grund af luft,
der strømmer ind i kompressoren, som er i drift.
▪ Hvis det er nødvendigt at efterfylde, skal man se anvisningerne på enhedens
fabriksskilt. Her er der anført typen af kølemiddel og den nødvendige mængde.
Referencevejledning vedrørende montering og brug
10
▪ Enheden er påfyldt med kølemiddel fra fabrikken, og afhængigt af rørstørrelser
og rørlængder kræver nogle systemer yderligere påfyldning af kølemiddel.
▪ Brug kun værktøj, der passer til det kølemiddel, som anvendes i systemet, for at
opretholde trykket og for at hindre, at fremmedlegemer trænger ind i systemet.
▪ Påfyld flydende kølemiddel på følgende måde:
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 11
2 | Generelle sikkerhedsforanstaltninger
Hvis Så
Der findes en hævertslange
Påfyldning med opretstående cylinder.
(dvs. at cylinderen er mærket med
"Liquid filling siphon attached" /
"monteret hævert til væskepåfyldning")
Der findes IKKE en hævertslange Påfyldning med cylinderen drejet
omkring.
▪ Man skal åbne kølemiddelcylindre langsomt.
▪ Påfyld kølemidlet i væskeform. Påfyldning i gasform kan hindre normal drift.
PAS PÅ
Efter afslutning af påfyldning, eller når du holder pause, skal du lukke ventilen på
kølemiddelbeholderen med det samme. Hvis IKKE ventilen lukkes med det samme,
kan resterende tryk påfylde ekstra kølemiddel. Mulig konsekvens: Forkert mængde
kølemiddel.
2.1.4 Elektrisk
FARE: RISIKO FOR ELEKTRISK STØD
▪ AFBRYD al strømforsyning, før du fjerner el-boksens dæksel, tilslutter elektriske
ledninger eller berører elektriske dele.
▪ Afbryd strømforsyningen i mere end 10 minutter, og mål spændingen på
terminalerne på primærkredsens kondensatorer eller elektriske komponenter, før
du udfører service. Spændingen SKAL være under 50V DC, før man må berøre
elektriske komponenter. Vedrørende placering af terminalerne, se
ledningsdiagrammet.
▪ Rør IKKE ved elektriske komponenter med våde hænder.
▪ Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
ADVARSEL
Der SKAL monteres en hovedafbryder til afbrydelse med adskillelse af alle ledere i
ledningsføringen ved overspænding i henhold til relevant lovgivning
(overspændingskategoriIII), hvis der IKKE findes en fabriksmonteret hovedafbryder.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
11
Page 12
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Brug KUN kobberledninger.
▪ Sørg for, at ledningsinstallationen på brugsstedet er i overensstemmelse med
gældende lovgivning.
▪ Al ledningsføring på brugsstedet SKAL udføres i overensstemmelse med
ledningsdiagrammet, der blev leveret med produktet.
▪ Kabelbundter må ALDRIG presses sammen, og du skal sørge for, at de ikke
kommer i kontakt med rør og skarpe kanter. Sørg for, at terminalforbindelserne
er aflastede.
▪ Sørg for at installere en jordledning. Enheden må IKKE jordes til et forsyningsrør,
en afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Sørg for at bruge en særskilt strømkreds. Brug ALDRIG en strømforsyning, der
deles med et andet apparat.
▪ Sørg for at installere de påkrævede sikringer eller afbrydere.
▪ Sørg for at installere en fejlstrømsafbryder. I modsat fald kan der opstå elektrisk
stød eller brand.
▪ Ved installation af fejlstrømsafbryderen skal du sikre, at den er kompatibel med
inverteren (modstandsdygtig over for højfrekvent elektrisk støj) for at undgå, at
fejlstrømsafbryderen aktiveres unødigt.
PAS PÅ
▪ Når du tilslutter strømforsyningen, skal du etablere jordforbindelsen, før du
tilslutter de spændingsførende forbindelser.
▪ Når du afbryder strømforsyningen, skal du afbryde de strømførende ledninger,
før du afbryder jordforbindelsen.
▪ Længden på lederne mellem strømforsyningskablets binder og selve klemrækken
skal være sådan, at de spændingsførende ledere strammes før jordlederen, hvis
strømforsyningskablet trækkes fri af kabelbinderen.
BEMÆRK
Forholdsregler ved føring af strømførende ledninger:
▪ Forbind IKKE ledninger med forskellig tykkelse med den samme strømførende
klemrække (hvis ikke strømførende ledninger sidder fast, kan det forårsage
unormal varmedannelse).
▪ Se figuren ovenfor ved tilslutning af ledninger med samme tykkelse.
▪ Brug egnede strømforsyningsledninger til ledningsføring og tilslut dem korrekt, og
kontrollér, at klemrækken ikke udsættes for ekstern belastning.
▪ Brug en passende skruetrækker til stramning af terminalskruerne. En
skruetrækker med et lille hoved vil ødelægge terminalskruen, som så ikke kan
spændes korrekt.
▪ Hvis man spænder terminalskruerne for hårdt, kan de blive ødelagt.
Referencevejledning vedrørende montering og brug
12
Strømkabler skal installeres mindst 1m fra fjernsyn eller radioer for at forhindre
interferens. Afhængigt af radiobølgerne er en afstand på 1 m måske ikke
tilstrækkelig.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 13
2 | Generelle sikkerhedsforanstaltninger
ADVARSEL
▪ Efter udførelsen af det elektriske arbejde, skal du kontrollere, at alle elektriske
komponenter og terminaler inde i den elektriske komponentboks er tilsluttet
korrekt.
▪ Sørg for, at alle dæksler er lukket, før enheden startes op.
BEMÆRK
Kun gældende, hvis strømforsyningen er trefaset, og kompressoren har en TIL/FRAstartmetode.
Hvis der er mulighed for omvendt fase efter et midlertidigt strømsvigt, eller hvis
strømmen kommer og går, mens produktet er i drift, skal du montere en lokal
omvendt fasebeskytter. Hvis produktet drives med omvendt fase, kan kompressoren
og andre dele blive ødelagt.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
13
Page 14
3 | Specifikke sikkerhedsanvisninger for installatøren
3 Specifikke sikkerhedsanvisninger for
installatøren
Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
PAS PÅ
Der må ikke være direkte adgang til udstyret. Det skal installeres på et sikkert sted,
og der må ikke være direkte adgang til udstyret.
Denne enhed, både indendørs og indendørs, er velegnet til brug i
handelsvirksomheder og i let industri.
PAS PÅ
Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
FARE: RISIKO FOR ELEKTRISK STØD
ADVARSEL
Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger
kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:
▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
Referencevejledning vedrørende montering og brug
14
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
PAS PÅ
Lad ikke gasser trænge ud i atmosfæren.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 15
3 | Specifikke sikkerhedsanvisninger for installatøren
ADVARSEL
Hvis der stadig findes gas eller olie inde i spærreventilen, kan det blæse det lukkede,
afrundede rør af.
Hvis man ignorerer disse anvisninger, kan det medføre tingsskade eller personskade,
som kan være alvorlig alt efter omstændighederne.
ADVARSEL
Fjern ALDRIG det lukkede, afrundede rør ved at lodde.
Hvis der findes gas eller olie inde i spærreventilen, kan det blæse det lukkede,
afrundede rør af.
ADVARSEL
▪ Brug KUN R410A som kølemiddel. Andre stoffer kan medføre eksplosion og
brand.
▪ R410A indeholder fluorholdige drivhusgasser. Dets værdi for globalt
opvarmningspotentiale (GWP) er 2087,5. Lad IKKE disse gasser trænge ud i
atmosfæren.
▪ Brug ALTID beskyttelseshandsker og sikkerhedsbriller ved påfyldning af
kølemiddel.
PAS PÅ
Overskydende ledning må IKKE skubbes ind i eller placeres i enheden.
ADVARSEL
▪ Hvis strømforsyningen har en manglende eller forkert N-fase, kan udstyret blive
ødelagt.
▪ Etabler korrekt jordforbindelse. Enheden må IKKE jordes til et forsyningsrør, en
afleder til stødstrøm eller en jordforbindelse til telefon. Ufuldstændig
jordforbindelse kan medføre elektrisk stød.
▪ Installer de påkrævede sikringer eller afbrydere.
▪ Fastgør de elektriske ledninger med kabelbindere, så de IKKE kommer i kontakt
med skarpe kanter eller rør, især i højtrykssiden.
▪ Brug IKKE ledninger med udtag, ledninger med flertrådede ledninger,
forlængerledninger eller forbindelse fra et stjernesystem. De kan forårsage
overophedning, elektrisk stød eller brand.
▪ Installer IKKE en faseførende kondensator, da denne enhed er udstyret med
inverter. En faseførende kondensator vil reducere ydelsen og kan forårsage
ulykker.
ADVARSEL
▪ Al ledningsføring SKAL foretages af en autoriseret elektriker og være i
overensstemmelse med relevant lovgivning.
▪ Tilslut de elektriske forbindelser til installationen på brugsstedet.
▪ Alle lokalt leverede dele og alle elektriske installationer SKAL være i
overensstemmelse med relevant lovgivning.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
15
Page 16
3 | Specifikke sikkerhedsanvisninger for installatøren
ADVARSEL
Brug ALTID flerlederkabel til strømforsyning.
PAS PÅ
▪ Når du tilslutter strømforsyningen, skal du etablere jordforbindelsen, før du
tilslutter de spændingsførende forbindelser.
▪ Når du afbryder strømforsyningen, skal du afbryde de strømførende ledninger,
før du afbryder jordforbindelsen.
▪ Længden på lederne mellem strømforsyningskablets binder og selve klemrækken
skal være sådan, at de spændingsførende ledere strammes før jordlederen, hvis
strømforsyningskablet trækkes fri af kabelbinderen.
PAS PÅ
Foretag IKKE testkørsel, når du arbejder på indendørsenhederne.
Ved testkørsel kører BÅDE udendørsenheden og den tilsluttede indendørsenhed. Det
er farligt at arbejde på en indendørsenhed i forbindelse med testkørsel.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Fjern
ikke blæserafskærmningen. Da blæseren roterer med høj hastighed, vil det medføre
tilskadekomst.
Referencevejledning vedrørende montering og brug
16
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 17
For brugeren
For brugeren
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
17
Page 18
4 | Sikkerhedsanvisninger for brugeren
4 Sikkerhedsanvisninger for brugeren
Følg altid sikkerhedsanvisningerne og bestemmelserne nedenfor.
I dette afsnit
4.1 Generelt .................................................................................................................................................................................. 18
4.2 Instruktioner vedrørende sikker betjening ............................................................................................................................ 19
4.1 Generelt
ADVARSEL
Kontakt installatøren, hvis du har spørgsmål vedrørende
drift af enheden.
ADVARSEL
Børn fra 8 år og personer med nedsat fysisk formåen, med
sansehandicap eller med mentale handicap, eller personer
med manglende erfaring og viden må kun anvende dette
udstyr, hvis de har modtaget vejledning fra en ansvarlig
person i anvendelse af udstyret.
Børn må IKKE lege med udstyret.
Rengøring og vedligeholdelse MÅ IKKE foretages af børn,
der ikke er under opsyn.
ADVARSEL
Overhold følgende for at forhindre elektrisk stød og brand:
▪ Enheden må IKKE skylles.
▪ Enheden må IKKE betjenes med våde hænder.
▪ Der må IKKE anbringes genstande, der indeholder vand,
oven på enheden.
PAS PÅ
▪ Der må IKKE anbringes genstande eller udstyr oven på
enheden.
▪ Man må IKKE sidde, klatre eller stå på enheden.
Referencevejledning vedrørende montering og brug
18
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 19
4 | Sikkerhedsanvisninger for brugeren
▪ Enhederne er mærket med følgende symbol:
Det betyder, at elektriske og elektroniske produkter IKKE må blandes sammen
med usorteret husholdningsaffald. Forsøg IKKE på selv at afmontere systemet:
afmontering af systemet, behandling af kølemiddel, olie og eventuelle andre dele
skal foretages af en uddannet installatør i henhold til relevante bestemmelser.
Enhederne skal behandles på et anlæg, der er specialiseret til genbrug og
genvinding. Ved at sikre, at dette produkt bortskaffes korrekt, hjælper du med til
at undgå potentielt negative påvirkninger af miljøet og menneskers sundhed.
Kontakt din installatør eller de lokale myndigheder, hvis du ønsker yderligere
oplysninger.
▪ Batterierne er mærket med følgende symbol:
Dette betyder, at batteriet IKKE må blandes sammen med usorteret
husholdningsaffald. Hvis der er påtrykt et kemisk mærke under symbolet,
betyder dette kemiske mærke, at batterierne indeholder tungmetaller over en vis
koncentration.
Mulige kemiske mærker er: Pb: bly (>0,004%).
Brugte batterier skal afleveres som specialaffald på en genbrugsstation. Ved at
sikre, at brugte batterier bortskaffes korrekt, hjælper du med til at undgå
potentielt negative påvirkninger af miljøet og menneskers sundhed.
4.2 Instruktioner vedrørende sikker betjening
PAS PÅ
▪ Berør ALDRIG styreenhedens indvendige dele.
▪ Fjern IKKE frontpanelet. Nogle dele inde i enheden er
farlige at berøre, og det kan medføre fejl på udstyret.
Kontakt forhandleren vedrørende kontrol og justering af
indvendige dele.
PAS PÅ
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud
i rummet. Hvis man gør det, kan kemikalierne trænge ind i
enheden, og dette kan udgøre en sundhedsrisiko for
personer, der er overfølsomme over for kemikalier.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
PAS PÅ
Det kan være sundhedsskadeligt at udsætte din krop for
luftstrømmen i for lang tid ad gangen.
Referencevejledning vedrørende montering og brug
19
Page 20
4 | Sikkerhedsanvisninger for brugeren
PAS PÅ
For at undgå iltunderskud skal du ventilere rummet
tilstrækkeligt, hvis der anvendes udstyr med brænder
sammen med systemet.
ADVARSEL
Denne enhed indeholder elektriske dele og varme dele.
ADVARSEL
Før du bruger enheden skal du sikre dig, at installationen
er blevet udført korrekt af en montør.
ADVARSEL
Rør aldrig de vandrette blade eller luftudgangen, mens
svingklappen er i drift. Der er fare for skader på fingrene
eller beskadigelse af enheden.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i
luftindtaget eller -udtaget. Fjern ikke
blæserafskærmningen. Da blæseren roterer med høj
hastighed, vil det medføre tilskadekomst.
PAS PÅ: Vær opmærksom på ventilatoren!
Det er farligt at inspicere enheden, når ventilatoren kører.
Husk at slukke for hovedafbryderen, før du foretager
vedligeholdelse.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er
beskadigelse på enhedens ramme eller fittings. Hvis der er
fejl, kan enheden vælte og forårsage tilskadekomst.
ADVARSEL
Referencevejledning vedrørende montering og brug
20
Erstat ALDRIG en sikring med en sikring, der har et andet
amperetal eller andre ledninger, hvis en sikring springer.
Brug af ståltråd eller kobbertråd kan få enheden til at
bryde sammen eller medføre brand.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 21
4 | Sikkerhedsanvisninger for brugeren
ADVARSEL
▪ Foretag IKKE ændringer og forsøg IKKE på selv at
adskille, fjerne, installere eller reparere enheden, da
forkert afmontering eller installation kan medføre
elektrisk stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du
passe på med åben ild. Selve kølemidlet er uskadeligt,
ikke giftigt og ikke brændbart, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med
letantændelige luftarter fra varmeblæsere, gaskomfurer
eller lignende. Få altid kvalificeret servicepersonale til at
bekræfte, at lækagen er repareret eller udbedret, før du
bruger anlægget igen.
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der
forekommer uregelmæssigheder (der lugter brændt
osv.).
Hvis man lader enheden køre videre under disse
omstændigheder, kan det medføre nedbrud, elektrisk stød
eller brand. Kontakt forhandleren.
ADVARSEL
Kølemidlet i systemet er sikkert, og lækage forekommer
normalt ikke. Hvis kølemidlet lækker inde i rummet, kan
det udvikle en farlig gasart ved kontakt med en brænder,
et varmeapparat eller et komfur.
Sluk for alle varmekilder med brændbare stoffer, luft ud i
rummet og kontakt den forhandler, hvor du købte
enheden.
Tag ikke systemet i brug igen, før en installatør er færdig
med at reparere den del, hvor kølemidlet lækker.
PAS PÅ
Udsæt ALDRIG små børn, planter eller dyr for den direkte
luftstrøm.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
PAS PÅ
Rør IKKE ved ribberne på varmeveksleren. Ribberne er
skarpe, og berøring kan medføre tilskadekomst.
Referencevejledning vedrørende montering og brug
21
Page 22
5 | Om systemet
5 Om systemet
Indendørsenheden er en del af et VRV IV varmepumpesystem, og den kan
anvendes til opvarmning/køling. Den type indendørsenheder, der kan anvendes,
afhænger af serien af udendørsenheder.
BEMÆRK
Brug IKKE systemet til andre formål end de tiltænkte. For at undgå
kvalitetsforringelse må man IKKE bruge enheden til køling af præcisionsinstrumenter,
levnedsmidler, planter, dyr eller kunstgenstande.
BEMÆRK
Vedrørende fremtidige ændringer eller udvidelser af dit system:
Et fuldt overblik over tilladte kombinationer (til fremtidige system-udvidelser) kan ses
i de tekniske data, og dette bør man være opmærksom på. Kontakt din montør for at
få mere information og professionel rådgivning.
Generelt kan følgende typer af indendørsenheder tilsluttes et VRV IV
varmepumpesystem (listen er ikke udtømmende, afhænger af kombinationen af
udendørsenheder og indendørsenheder):
▪ VRV indendørsenheder (luft-til-luft) med direkte ekspansion.
▪ RA indendørsenheder (luft-til-luft) med direkte ekspansion.
▪ Hydroboks (luft-til-vand): Kun HXY080/125.
▪ AHU (luft-til-luft): EKEXV-sæt er påkrævet.
▪ Lufttæppe -Biddle- (luft-til-luft).
En kombination af VRV indendørsenheder med direkte ekspansion og RA
indendørsenheder med direkte ekspansion er tilladt.
En kombination af VRV indendørsenheder med direkte ekspansion og hydroboksenheder er tilladt.
En kombination af VRV indendørsenheder med direkte ekspansion og RA
indendørsenhed(er) med direkte ekspansion og hydroboks enhed(er) er IKKE
tilladt.
Hvis der anvendes AHU eller luftgardin, må der ikke tilsluttes en hydroboks.
En kombination, hvor der kun er tilsluttet en hydroboks til en VRV IV varmepumpe
udendørsenhed er ikke tilladt.
Luftbehandlingsenheder tilsluttet parvist til en VRV IV varmepumpe
udendørsenhed er muligt.
Flere luftbehandlingsenheder tilsluttet en VRV IV varmepumpe udendørsenhed er
muligt, selv i kombination med VRV direkte ekspansion indendørsenhed(er).
I dette afsnit
Referencevejledning vedrørende montering og brug
22
Kombinationer af enkelt-enheder (kontinuerlig/ikke kontinuerlig opvarmning): der
findes begrænsninger.
Kombinationer af flere enheder (kontinuerlig/ikke kontinuerlig opvarmning): der
findes begrænsninger.
Se de tekniske data for yderligere specifikationer.
5.1 Systemopbygning.................................................................................................................................................................... 23
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 23
5.1 Systemopbygning
g
c
g g
h
g g
c c cd
f
eb
i
a
Din udendørsenhed i VRV IV varmepumpe-serien kan være en af følgende
modeller:
RYYQ Model med et enkelt modul og kontinuerlig
RYMQ Model med flere moduler og kontinuerlig
RXYQ Model med et enkelt eller flere moduler og ikke-
Visse funktioner forefindes muligvis ikke afhængigt af hvilken udendørsenhed, der
anvendes. I denne vejledning gøres der opmærksom på, om visse funktioner kun
findes på enkelte modeller eller ej.
5 | Om systemet
Model Beskrivelse
opvarmning.
opvarmning.
kontinuerlig opvarmning.
a VRV IV varmepumpe udendørsenhed
b Kølerør
c VRV direkte ekspansion (DX) indendørsenhed
d VRV LT hydroboks (HXY080/125)
e BP-boks (påkrævet ved tilslutning af Residential Air (RA) eller Sky Air (SA)
indendørsenheder (DX) med direkte ekspansion )
f Residential Air (RA) indendørsenheder (DX) med direkte ekspansion)
g Brugerinterface (tilpasset afhængigt af typen af indendørsenhed)
h Brugerinterface (trådløst, tilpasset afhængigt af typen af indendørsenhed)
i Køle-/varmeomskifter på fjernbetjening
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
23
Page 24
6 | Brugerinterface
6 Brugerinterface
PAS PÅ
▪ Berør ALDRIG styreenhedens indvendige dele.
▪ Fjern IKKE frontpanelet. Nogle dele inde i enheden er farlige at berøre, og det kan
medføre fejl på udstyret. Kontakt forhandleren vedrørende kontrol og justering af
indvendige dele.
Denne betjeningsvejledning giver et generelt overblik over systemets primære
funktioner.
I indendørsenhedens specifikke installations- og betjeningsvejledning kan man
finde detaljerede oplysninger om påkrævede handlinger for at kunne gøre brug af
visse funktioner.
Se betjeningsvejledningen til det installerede brugerinterface.
Referencevejledning vedrørende montering og brug
24
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 25
7 Før betjening
7 | Før betjening
ADVARSEL
Denne enhed indeholder elektriske dele og varme dele.
ADVARSEL
Før du bruger enheden skal du sikre dig, at installationen er blevet udført korrekt af
en montør.
BEMÆRK
Man må IKKE selv undersøge eller udføre service på enheden. Få en uddannet
servicetekniker til at gøre det.
PAS PÅ
Det kan være sundhedsskadeligt at udsætte din krop for luftstrømmen i for lang tid
ad gangen.
PAS PÅ
For at undgå iltunderskud skal du ventilere rummet tilstrækkeligt, hvis der anvendes
udstyr med brænder sammen med systemet.
PAS PÅ
Lad IKKE systemet køre, hvis der er sprøjtet insekticider ud i rummet. Hvis man gør
det, kan kemikalierne trænge ind i enheden, og dette kan udgøre en sundhedsrisiko
for personer, der er overfølsomme over for kemikalier.
BEMÆRK
Husk at slå strømmen TIL mindst 6 timer før driftsstart for at lede strøm til
opvarmningen af krumtaphuset og for at beskytte kompressoren.
Denne driftsvejledning gælder for følgende systemer med standardstyring. Kontakt
din forhandler for at få oplyst, hvilken fremgangsmåde der passer til systemets
type og mærke, før du begynder at bruge anlægget. Hvis anlægget har et specielt
styresystem, skal man kontakte sin forhandler for vejledning om den betjening, der
passer til dette system.
Driftstilstande (afhængigt af typen af indendørsenhed):
▪ Opvarmning og køling (luft til luft).
▪ Drift kun med ventilation (luft til luft).
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
▪ Opvarmning og køling (luft til vand).
Der findes dedikerede funktioner afhængigt af typen af indendørsenhed, se den
tilhørende installations-/betjeningsvejledning for yderligere information.
Referencevejledning vedrørende montering og brug
25
Page 26
8 | Drift
8 Drift
I dette afsnit
8.1 Driftsområde........................................................................................................................................................................... 26
8.2 Betjening af systemet............................................................................................................................................................. 26
8.2.1 Om betjening af systemet ...................................................................................................................................... 26
8.2.2 Om køling, opvarmning, kun ventilation og automatik......................................................................................... 27
8.2.3 Om opvarmning...................................................................................................................................................... 27
8.2.4 Betjening af systemet (UDEN fjernbetjent køle-/varmeomskifterkontakt) .......................................................... 28
8.2.5 Betjening af systemet (MED fjernbetjent køle-/varmeomskifterkontakt)............................................................ 28
8.3 Brug af tørreprogram ............................................................................................................................................................. 29
8.3.1 Om tørreprogram................................................................................................................................................... 29
8.3.2 Anvendelse af tørreprogram (UDEN fjernbetjent køle-/varmeomskifterkontakt) ............................................... 29
8.3.3 Anvendelse af tørreprogram (MED fjernbetjent køle-/varmeomskifterkontakt)................................................. 30
8.4 Justering af luftstrømmens retning........................................................................................................................................ 30
8.4.1 Om luftstrømsklappen ........................................................................................................................................... 30
8.5 Indstilling af master brugerinterface...................................................................................................................................... 31
8.5.1 Om indstilling af master brugerinterface .............................................................................................................. 31
8.5.2 Sådan defineres master brugerinterfacet (VRV DX og hydroboks)....................................................................... 32
8.6 Om styresystemer................................................................................................................................................................... 32
8.1 Driftsområde
Anvend systemet i de følgende temperatur- og luftfugtighedsområder for at opnå
sikker og effektiv drift.
Udetemperatur –5~43°CDB –20~21°CDB
Indendørs temperatur 21~32°CDB
Indendørs luftfugtighed ≤80%
Førnævnte driftsområde er kun gældende, hvis indendørsenheder med direkte
ekspansion er tilsluttet VRV IV systemet.
Der gælder særlige driftsområder, hvis der anvendes hydroboks-enheder eller
AHU. Der findes oplysninger om disse driftsområder i den specifikke enheds
installations-/betjeningsvejledning. Du kan finde yderligere oplysninger i de
tekniske data.
Køling Opvarmning
–20~15,5°C WB
15~27°CDB
14~25°C WB
(a)
(a)
For at undgå kondens og vand, som drypper fra enheden. Hvis temperaturen eller
luftfugtigheden overstiger disse angivelser, vil sikkerhedsindretningerne muligvis blive
tilkoblet, og klimaanlægget vil muligvis ikke fungere.
8.2 Betjening af systemet
8.2.1 Om betjening af systemet
Referencevejledning vedrørende montering og brug
26
▪ Betjeningsproceduren varierer i henhold til kombinationen af udendørsenhed og
brugerinterface.
▪ Tænd for hovedafbryderen 6 timer før drift for at beskytte enheden.
▪ Hvis der slukkes for hovedafbryderen under drift, starter anlægget automatisk
igen, når der atter tændes for den.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 27
8.2.2 Om køling, opvarmning, kun ventilation og automatik
▪ Der kan ikke laves et skift med et brugerinterface, hvor displayet viser
"change-over under centralized control/skift via central styring" (se installationsog betjeningsvejledningen til brugerinterfacet).
▪ Hvis displayet "change-over under centralized control/skift via central
styring" blinker, se da "Om indstilling af master brugerinterface"[431].
▪ Ventilatoren kan køre ca. 1 minut efter at opvarmningen er stoppet.
▪ Luftstrømmen justerer sig selv afhængigt af rumtemperaturen, eller ventilatoren
stopper omgående. Dette er ikke en fejl.
8.2.3 Om opvarmning
Det kan tage længere tid at nå den indstillede temperatur for almindelig
opvarmning end ved køledrift.
Følgende foretages for at undgå, at varmekapaciteten falder, eller for at hindre, at
der blæses kold luft ind.
Afrimning
Når der køres med varmedrift, vil udendørsenhedens luftkølede spiral fryse stadigt
mere til over tid, og dette begrænser overførslen af energi til udendørsenhedens
spiral. Varmekapaciteten falder, og systemet skal køre med afrimning for at kunne
fjerne frost fra udendørsenhedens spiral. Under afrimning falder
indendørsenhedens varmekapacitet midlertidigt, indtil afrimning er afsluttet. Efter
endt afrimning kører enheden med fuld varmekapacitet igen.
8 | Drift
Hvis Så
RYYQ eller RYMQ
udendørsenheden er
installeret
Indendørsenheden vil fortsat køre med reduceret
opvarmning, mens afrimning finder sted. Dette sikrer
et acceptabelt komfortniveau indendørs. Et
varmeakkumulerende element i udendørsenheden
leverer energi til afisning af udendørsenhedens
luftkølede spiral under afrimning.
RXYQ udendørsenheden er
installeret
Indendørsenhedens ventilator standser, kølemidlets
gennemstrømningsretning vendes, og energi inde fra
bygningen anvendes til afrimning af
udendørsenhedens spiral.
Indendørsenheden vil vise afrimning på displayet .
Varmstart
Ved start af opvarmning standser indendørs-blæseren automatisk for at undgå, at
der blæser kold luft fra indendørsenheden. Brugerinterfacets display viser .
Det kan vare et stykke tid, før blæseren starter. Dette er ikke en fejl.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
27
Page 28
8 | Drift
a
b
INFORMATION
▪ Varmekapaciteten falder, når udendørstemperaturen falder. Hvis det sker, skal
man bruge et andet varmeapparat sammen med enheden. (Luft ud i rummet hele
tiden, hvis du bruger enheden sammen med udstyr med åben ild). Placér ikke
udstyr, der frembringer åben ild, på steder udsat for luftstrømmen fra enheden
eller under enheden.
▪ Det tager et stykke tid at varme rummet op fra det tidspunkt, hvor enheden
startes, da enheden anvender et varmluft-cirkulationssystem til opvarmning af
hele rummet.
▪ Hvis den varme luft stiger op til loftet, så området ved gulvet bliver koldt,
anbefaler vi, at man anvender cirkulationsfunktionen (indendørs ventilator til
luftcirkulation). Kontakt forhandleren for detaljer.
8.2.4 Betjening af systemet (UDEN fjernbetjent køle-/varmeomskifterkontakt)
1 Tryk på knappen til valg af driftstilstand på brugerinterfacet flere gange, og
vælg den ønskede driftstilstand.
Køling
Opvarmning
Kun ventilation
2 Tryk på ON/OFF knappen på brugerinterfacet.
Resultat: Driftslampen lyser, og systemet starter.
8.2.5 Betjening af systemet (MED fjernbetjent køle-/varmeomskifterkontakt)
Overblik over omskifterkontakt styret med fjernbetjening
a VÆLGERKONTAKT KUN BLÆSER/KLIMAANLÆG
Sæt kontakten på for at starte
driftstilstanden "kun ventilation" eller på for
at starte opvarmning eller køling.
b KØLE-/VARMEOMSKIFTERKONTAKT
Sæt kontakten på for køling eller på for
opvarmning
Bemærk: Hvis der anvendes en fjernbetjent køle-/varmeomskifterkontakt, skal
positionen på DIP-omskifter 1 (DS1-1) på det primære printkort sættes i ON
position.
For at starte
Referencevejledning vedrørende montering og brug
28
1 Vælg driftstilstand med køle-/varmeomskifterkontakten på følgende måde:
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 29
8 | Drift
1
1
1
1
1
Køling
Opvarmning
2 Tryk på ON/OFF knappen på brugerinterfacet.
Resultat: Driftslampen lyser, og systemet starter.
For at standse
3 Tryk på ON/OFF knappen på brugerinterfacet igen.
Resultat: Driftslampen slukker, og systemet standser.
BEMÆRK
Sluk ikke for strømmen, lige efter at enheden er stoppet, men vent mindst 5
minutter.
Kun ventilation
For at justere
Se brugerinterfacets betjeningsvejledning vedr. programmering af temperatur,
blæserhastighed og luftstrømsretning.
8.3 Brug af tørreprogram
8.3.1 Om tørreprogram
▪ Funktionen i dette program er at formindske luftens fugtighed i rummet med et
minimalt fald i temperaturen (minimal rumafkøling).
▪ Mikrocomputeren beregner automatisk temperatur og blæserhastighed (kan ikke
indstilles med fjernbetjeningen).
▪ Systemet starter ikke funktionen, hvis rumtemperaturen er lav (<20°C).
8.3.2 Anvendelse af tørreprogram (UDEN fjernbetjent køle-/varmeomskifterkontakt)
For at starte
1 Tryk på knappen til valg af funktion på brugerinterfacet flere gange, og vælg
(tørreprogram).
2 Tryk på ON/OFF knappen på brugerinterfacet.
Resultat: Driftslampen lyser, og systemet starter.
3 Tryk på knappen til justering af luftstrømmens retning (kun på modeller med
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
dobbelt-flow, multi-flow, hjørne-, lofts- og vægmonterede modeller). Se
"8.4Justering af luftstrømmens retning"[430] for at få flere oplysninger.
Referencevejledning vedrørende montering og brug
29
Page 30
8 | Drift
1
1
For at standse
4 Tryk på ON/OFF knappen på brugerinterfacet igen.
Resultat: Driftslampen slukker, og systemet standser.
BEMÆRK
Sluk ikke for strømmen, lige efter at enheden er stoppet, men vent mindst 5
minutter.
8.3.3 Anvendelse af tørreprogram (MED fjernbetjent køle-/varmeomskifterkontakt)
For at starte
1 Vælg køling med den fjernbetjente køle-/varmeomskifterkontakt.
2 Tryk på knappen til valg af funktion på brugerinterfacet flere gange, og vælg
(tørreprogram).
3 Tryk på ON/OFF knappen på brugerinterfacet.
Resultat: Driftslampen lyser, og systemet starter.
4 Tryk på knappen til justering af luftstrømmens retning (kun på modeller med
dobbelt-flow, multi-flow, hjørne-, lofts- og vægmonterede modeller). Se
detaljer under "8.4Justering af luftstrømmens retning"[430].
For at standse
5 Tryk på ON/OFF knappen på brugerinterfacet igen.
Resultat: Driftslampen slukker, og systemet standser.
BEMÆRK
Sluk ikke for strømmen, lige efter at enheden er stoppet, men vent mindst 5
minutter.
8.4 Justering af luftstrømmens retning
Se betjeningsvejledningen til brugerinterfacet.
8.4.1 Om luftstrømsklappen
Referencevejledning vedrørende montering og brug
30
Dobbelt flow+multi-flow enheder
Hjørne-enheder
Loftsmonterede enheder
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 31
8 | Drift
e
b
f
d
b
d
c
a
e
f
Vægmonterede enheder
I de følgende tilfælde styrer en mikrocomputer luftstrømmens retning, som kan
afvige fra displayet.
Køling Opvarmning
▪ Hvis temperaturen i rummet er under
den ønskede temperatur.
▪ Ved driftsstart.
▪ Når rumtemperaturen er højere end
den indstillede temperatur.
▪ Ved afrimning.
▪ Kontinuerlig drift ved horisontal luftstrømsretning.
▪ Ved fortsat drift med luftretning nedad og køling med en loftsophængt eller
vægmonteret enhed kan mikrocomputeren styre luftretningen, og i dette
tilfælde vil visningen på brugerinterfacet også ændres.
Luftstrømmens retning kan justeres på en af følgende måder:
▪ Luftstrømmens klap justerer selv sin position.
▪ Luftstrømmens retning fastsættes af brugeren.
▪ Automatisk og ønsket position .
ADVARSEL
Rør aldrig de vandrette blade eller luftudgangen, mens svingklappen er i drift. Der er
fare for skader på fingrene eller beskadigelse af enheden.
BEMÆRK
▪ Det er muligt at ændre den bevægelige grænse for luftklappen. Kontakt
forhandleren for detaljer. (Kun ved double-flow, multi-flow, hjørne-, lofts- og
vægmonteret).
▪ Undgå vandret luftstrøm . Det kan medføre dugdannelse på loftet eller på
klappen.
8.5 Indstilling af master brugerinterface
8.5.1 Om indstilling af master brugerinterface
a VRV varmepumpe udendørsenhed
b VRV direkte ekspansion (DX) indendørsenhed
c BP-boks (påkrævet ved tilslutning af Residential Air (RA) eller Sky Air (SA)
indendørsenheder (DX) med direkte ekspansion)
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
d Residential Air (RA) indendørsenheder (DX) med direkte ekspansion)
e Brugerinterface (tilpasset afhængigt af typen af indendørsenhed)
f Brugerinterface (trådløst, tilpasset afhængigt af typen af indendørsenhed)
Referencevejledning vedrørende montering og brug
31
Page 32
8 | Drift
Hvis systemet er installeret som vist på billedet ovenfor, er det nødvendigt at
definere et brugerinterface til at være master brugerinterface.
Displayet på de sekundære brugerinterfaces (slave) viser (centralt styret
omskiftning), og de sekundære brugerinterfaces følger automatisk den
driftstilstand, som er angivet med master brugerinterfacet.
Det er kun master brugerinterfacet, der kan vælge varme- eller køledrift.
Definition af en indendørsenhed som master foretages på følgende måde i særlige
tilfælde:
Hændelse Beskrivelse
VRVDX indendørsenheder
kombineret med hydroboksenhed
Driftstilstanden bestemmes altid af master
interfacet på VRVDX indendørsenheden.
Hydroboks-enheden kan ikke vælge
driftstilstand (køling/opvarmning).
VRVDX indendørsenheder
kombineret med RADX
indendørsenheder
Driftstilstanden bestemmes som standard af
master interfacet på RADX indendørsenheden.
Kontakt din montør, hvis du vil vide, hvilken
indendørsenhed, der er defineret som masterenhed.
8.5.2 Sådan defineres master brugerinterfacet (VRV DX og hydroboks)
Hvis der kun er tilsluttet VRVDX indendørsenheder (og hydroboks-enheder) til VRV
IV systemet:
1 Tryk på knappen til valg af driftstilstand på det aktuelle master brugerinterface
i 4 sekunder. Hvis dette endnu ikke har været foretaget, kan man foretage
handlingen på det første brugerinterface, der betjenes.
Resultat: Displayet viser (centralt styret omskiftning), og alle slave
interfaces, som er tilsluttet den samme udendørsenhed, blinker.
2 Tryk på knappen til valg af driftstilstand på den styreenhed, som du ønsker at
definere som master brugerinterface.
Resultat: Definitionen er fuldført. Dette brugerinterface er nu defineret som
master, og displayet, som viser (centralt styret omskiftning), slukkes.
Displayet på de andre brugerinterfaces viser (centralt styret
omskiftning).
8.6 Om styresystemer
Dette system har yderligere to styresystemer foruden det individuelle styresystem
(hvor ét interface styrer én indendørsenhed). Sørg for, at følgende er opfyldt, hvis
der er tale om en enhed med følgende styresystem:
Gruppestyring 1 brugerinterface styrer op til 16
Interface-styresystem med 2
brugere
Type Beskrivelse
indendørsenheder. Alle indendørsenheder er
indstillet ens.
2 brugerinterfaces styrer 1 indendørsenhed (ved
gruppebetjening, 1 gruppe indendørsenheder).
Enheden styres individuelt.
Referencevejledning vedrørende montering og brug
32
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 33
8 | Drift
BEMÆRK
Kontakt forhandleren, hvis du vil ændre kombinationen eller indstillingen af
gruppestyring og interface-styresystemer med 2 brugere.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
33
Page 34
9 | Energibesparelse og optimal drift
9 Energibesparelse og optimal drift
Bemærk følgende forholdsregler for at sikre, at systemet fungerer korrekt.
▪ Juster luftudblæsningen korrekt, og undgå at luften blæser direkte på personer i
lokalet.
▪ Justér rumtemperaturen til et behageligt niveau. Undgå overdreven opvarmning
eller køling.
▪ Undgå direkte sollys i lokalet, når anlægget køler, ved hjælp af gardiner eller
persienner.
▪ Man skal ventilere ofte. Udvidet brug kræver særlig opmærksomhed omkring
ventilation.
▪ Hold døre og vinduer lukket. Hvis døre og vinduer er åbne, vil luft trænge ud af
lokalet, og det vil det forårsage en sænkning af køle- eller varmeeffekten.
▪ Pas på IKKE at køle rummet for meget ned eller at varme det for meget op. Hvis
temperaturindstillingen holdes på et moderat niveau, sparer det på energien.
▪ Placer ALDRIG ting nær enhedens luftindtag eller -udtag. Det kan forårsage en
forringelse af varme-/køleeffekten eller stoppe driften.
▪ Sluk for enhedens hovedafbryder, hvis enheden ikke bruges i længere perioder.
Hvis kontakten er tændt, bruges der strøm. Tænd for hovedafbryderen 6 timer
før genstart af enheden for at sikre jævn kørsel. (Se kapitlet "Vedligeholdelse" i
manualen til indendørsenheden.)
▪ Bed en kvalificeret servicetekniker om at rense filtrene, når displayet viser
(tid til at rense luftfilter). (Se kapitlet "Vedligeholdelse" i manualen til
indendørsenheden.)
▪ Hold indendørsenheden og brugerinterfacet mindst 1 m væk fra tv- og
radioapparater, stereoanlæg og andet lignende udstyr. Hvis ikke, kan der dannes
statiske eller forvrængede billeder.
▪ Anbring IKKE objekter under indendørsenheden, da de kan blive ødelagt af vand.
▪ Der kan dannes kondens, hvis fugtigheden er mere end 80%, eller hvis
drænafgangen blokeres.
Dette varmepumpesystem er udstyret med avancerede energibesparende
funktioner. Der kan lægges vægt på energibesparelse eller komfort, alt efter hvad
man prioriterer. Der kan vælges mellem flere parametre, hvilket giver en optimal
balance mellem energiforbrug og komfort i forbindelse med den specifikke
anvendelse.
Flere driftsmønstre er tilgængelige og beskrives i store træk nedenfor. Kontakt din
montør eller forhandler for at få rådgivning om ændring af parametrene, så de
passer til behovet i din bygning.
Der findes nærmere oplysninger i installationsvejledningen beregnet på montøren.
Montøren kan hjælpe dig med at få den bedste balance mellem energiforbrug og
komfort.
I dette afsnit
Referencevejledning vedrørende montering og brug
34
9.1 Primære driftsmetoder........................................................................................................................................................... 35
9.2 Tilgængelige komfort-indstillinger ......................................................................................................................................... 35
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 35
9.1 Primære driftsmetoder
Basis
Kølemiddeltemperaturen er fast, uafhængigt af omgivelserne. Svarer til kendt
standard drift, som kan forventes i forbindelse med tidligere VRV systemer.
Automatisk
Kølemiddeltemperaturen indstilles afhængigt af udendørs omgivende betingelser.
Justering af kølemiddeltemperaturen, så den svarer til den påkrævede belastning
(der også afhænger af udendørs omgivende betingelser).
Når dit system eksempelvis kører i køledrift, er der ikke behov for så stor en
køleeffekt, når den udendørs omgivende temperatur er lavere (f.eks. 25°C), som
når den udendørs omgivende temperatur er højere (f.eks. 35°C). På basis af dette
øger systemet automatisk kølemidlets temperatur, hvorved den leverede kapacitet
automatisk sænkes, og systemets effektivitet øges.
Meget følsom/økonomisk (køling/opvarmning)
Kølemiddeltemperaturen indstilles højere/lavere (køling/opvarmning)
sammenlignet med basisdrift. I driftstilstanden med høj følsomhed er der lagt vægt
på kundens komfort.
9 | Energibesparelse og optimal drift
Den valgte metode for indendørsenheder er vigtig, og man skal være opmærksom
på dette, da den tilgængelige kapacitet ikke er den samme som ved basisdrift.
Kontakt montøren for at få mere information om drift med høj følsomhed.
9.2 Tilgængelige komfort-indstillinger
Der kan vælges et komfort-niveau for hver af de ovennævnte tilstande. Komfortniveauet afhænger af tidsindstillingen og af effekten (energiforbruget), der skal til
for at opnå en vis rumtemperatur gennem en midlertidig ændring af
kølemiddeltemperaturen til en anden værdi for hurtigere at opnå den ønskede
tilstand.
▪ Høj effekt
▪ Hurtig
▪ Svag
▪ Eco
INFORMATION
Man bør overveje at anvende en kombination af automatisk tilstand sammen med
hydroboks. Energisparefunktionens virkning kan være meget begrænset, når der
kræves lav/høj (køling/opvarmning) temperatur på afgangsvandet.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
35
Page 36
10 | Vedligeholdelse og service
10 Vedligeholdelse og service
BEMÆRK
Man må IKKE selv undersøge eller udføre service på enheden. Få en uddannet
servicetekniker til at gøre det.
ADVARSEL
Erstat ALDRIG en sikring med en sikring, der har et andet amperetal eller andre
ledninger, hvis en sikring springer. Brug af ståltråd eller kobbertråd kan få enheden til
at bryde sammen eller medføre brand.
PAS PÅ
Put ikke en finger, en stang eller andre objekter ind i luftindtaget eller -udtaget. Fjern
ikke blæserafskærmningen. Da blæseren roterer med høj hastighed, vil det medføre
tilskadekomst.
PAS PÅ: Vær opmærksom på ventilatoren!
Det er farligt at inspicere enheden, når ventilatoren kører.
Husk at slukke for hovedafbryderen, før du foretager vedligeholdelse.
PAS PÅ
Efter længere tids brug skal man kontrollere, om der er beskadigelse på enhedens
ramme eller fittings. Hvis der er fejl, kan enheden vælte og forårsage tilskadekomst.
BEMÆRK
Tør IKKE fjernbetjeningens betjeningspanel af med benzin, fortynder, en klud med
kemikalier eller lignende. Panelet kan blive misfarvet, eller belægningen kan skalle af.
Hvis panelet er meget snavset, kan man dyppe en klud i et neutralt rensemiddel
fortyndet med vand, vride kluden grundigt og aftørre panelet. Panelet skal aftørres
med en tør klud.
I dette afsnit
10.1 Vedligeholdelse efter lang stilstandstid ................................................................................................................................. 36
10.2 Vedligeholdelse før lang stilstandstid .................................................................................................................................... 37
10.3 Om kølemiddel........................................................................................................................................................................ 37
10.4 Service efter salg og garanti ................................................................................................................................................... 38
10.4.1 Garantiperiode ....................................................................................................................................................... 38
10.4.2 Anbefalet vedligeholdelse og inspektion ............................................................................................................... 38
10.4.3 Anbefalede vedligeholdelses- og inspektionsintervaller ....................................................................................... 38
10.4.4 Kortere vedligeholdelses- og inspektionsintervaller ............................................................................................. 39
10.1 Vedligeholdelse efter lang stilstandstid
Referencevejledning vedrørende montering og brug
36
F.eks. i begyndelse af sæsonen.
▪ Kontrollér og fjern alt, som vil kunne blokere indgange og udgange på
indendørsenheder og udendørsenheder.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 37
▪ Rens indendørsenhedernes luftfiltre og luftfilterhuse. Kontakt din montør eller
servicetekniker for at få renset luftfiltre og filterhuse på indendørsenheden. Tips
til vedligeholdelse og fremgangsmåder ved rengøring kan ses i installations-/
betjeningsvejledningen til de relevante indendørsenheder. Husk at montere de
rengjorte luftfiltre igen.
▪ Tænd for enheden mindst 6 timer før drift for at sikre jævn kørsel. Så snart der er
tændt for strømmen, vises displayet på brugerinterfacet.
10.2 Vedligeholdelse før lang stilstandstid
F.eks. i slutningen af sæsonen.
▪ Lad indendørsenheden køre "kun ventilation" en halv dag for at tørre enhederne
indvendigt. Se "Om køling, opvarmning, kun ventilation og automatik"[427] med
oplysninger om driftstilstand kun med ventilation.
▪ Afbryd strømforsyningen. Brugerinterfacets display slukkes.
▪ Rens indendørsenhedernes luftfiltre og luftfilterhuse. Kontakt din montør eller
servicetekniker for at få renset luftfiltre og filterhuse på indendørsenheden. Tips
til vedligeholdelse og fremgangsmåder ved rengøring kan ses i installations-/
betjeningsvejledningen til de relevante indendørsenheder. Husk at montere de
rengjorte luftfiltre igen.
10 | Vedligeholdelse og service
10.3 Om kølemiddel
Dette produkt indeholder fluorholdige drivhusgasser. Gasser må IKKE slippes ud i
atmosfæren.
Kølemiddeltype: R410A
Værdi for globalt opvarmningspotentiale (GWP): 2087,5
BEMÆRK
Relevant lovgivning vedrørende drivhusgasser med tilsætning af fluor kræver, at
den påfyldte mængde på enheden er angivet både i vægt og CO2 ækvivalent.
Formel til beregning af mængden i CO2 ækvivalente tons: GWP værdi for
kølemiddel × samlet mængde påfyldt kølemiddel [i kg] / 1000
Kontakt din installatør for yderligere oplysninger.
ADVARSEL
Kølemidlet i systemet er sikkert, og lækage forekommer normalt ikke. Hvis kølemidlet
lækker inde i rummet, kan det udvikle en farlig gasart ved kontakt med en brænder,
et varmeapparat eller et komfur.
Sluk for alle varmekilder med brændbare stoffer, luft ud i rummet og kontakt den
forhandler, hvor du købte enheden.
Tag ikke systemet i brug igen, før en installatør er færdig med at reparere den del,
hvor kølemidlet lækker.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
37
Page 38
10 | Vedligeholdelse og service
10.4 Service efter salg og garanti
10.4.1 Garantiperiode
▪ Der følger et garantibevis med dette produkt, som er blevet udfyldt af
forhandleren i forbindelse med installation. Det udfyldte kort skal kontrolleres af
kunden og opbevares omhyggeligt.
▪ Hvis produktet skal repareres inden for garantiperioden, skal du kontakte
forhandleren og fremvise garantibeviset.
10.4.2 Anbefalet vedligeholdelse og inspektion
Da der samles støv efter at enheden har været anvendt i flere år, vil ydelsen falde i
nogen grad. Da det kræver teknisk indsigt at adskille og rengøre indvendige dele på
enheden, og for at sikre, at dine enheder vedligeholdes korrekt, anbefaler vi, at du
laver en aftale om vedligeholdelse og inspektion ud over normal vedligeholdelse.
Vores forhandlernet har adgang til et permanent lager med vigtige komponenter,
hvilket sikrer, at din enhed kan køre så længe, som muligt. Kontakt din forhandler
for yderligere oplysninger.
Når du spørger forhandleren om hjælp, skal du altid oplyse:
▪ Enhedens fulde modelnavn.
▪ Fabrikationsnummeret (vist på enhedens navneplade).
▪ Installationsdatoen.
▪ Symptomer eller driftsfejl, detaljer om fejlen.
ADVARSEL
▪ Foretag IKKE ændringer og forsøg IKKE på selv at adskille, fjerne, installere eller
reparere enheden, da forkert afmontering eller installation kan medføre elektrisk
stød eller brand. Kontakt forhandleren.
▪ Hvis der trænger kølemiddel ud ved et uheld, skal du passe på med åben ild. Selve
kølemidlet er uskadeligt, ikke giftigt og ikke brændbart, men det kan danne giftige
gasser, hvis det ved et uheld trænger ind i et rum med letantændelige luftarter
fra varmeblæsere, gaskomfurer eller lignende. Få altid kvalificeret
servicepersonale til at bekræfte, at lækagen er repareret eller udbedret, før du
bruger anlægget igen.
10.4.3 Anbefalede vedligeholdelses- og inspektionsintervaller
Vær opmærksom på, at de nævnte intervaller for vedligeholdelse og udskiftning
ikke relaterer til komponenternes garantiperiode.
Referencevejledning vedrørende montering og brug
38
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 39
10 | Vedligeholdelse og service
Komponent Interval for
inspektion
Serviceinterval (udskiftning
og/eller reparation)
Elmotor 1 år 20.000 timer
Printkort 25.000 timer
Varmeveksler 5 år
Sensor (termistor osv.) 5 år
Brugerinterface og afbrydere 25.000 timer
Afløbsbakke 8 år
Ekspansionsventil 20.000 timer
Magnetventil 20.000 timer
I tabellen lægges følgende betingelser til grund for anvendelse:
▪ Normal drift uden at enheden startes og standses ofte. Alt efter model anbefaler
vi, at man ikke starter og standser maskinen mere end 6 gange i timen.
▪ Enhedens driftstid ansættes til 10timer pr. dag og 2.500timer pr. år.
BEMÆRK
▪ Tabellen viser hovedkomponenter. Se aftalen om vedligeholdelse og inspektion
for yderligere detaljer.
▪ I tabellen vises anbefalede intervaller for vedligeholdelse. Det kan dog være
nødvendigt at foretage vedligeholdelse oftere for at maksimere enhedens levetid.
Anbefalede intervaller kan hjælpe til med at sænke omkostninger på
vedligeholdelse og inspektion. Alt efter, hvad der står i aftalen om vedligeholdelse
og inspektion, kan inspektions- og serviceintervallerne rent faktisk være kortere
end anført.
10.4.4 Kortere vedligeholdelses- og inspektionsintervaller
Kortere intervaller for vedligeholdelse og udskiftning bør overvejes i følgende
tilfælde:
Enheden anvendes på steder, hvor:
▪ Varme og fugtighed varierer ud over det sædvanlige.
▪ Der er højt spændingsudsving (spænding, frekvens, bølgeafvigelse osv.) (enheden
kan ikke anvendes, hvis spændingsudsvinget ligger uden for det tilladte område).
▪ Der ofte forekommer stød og vibrationer.
▪ Der findes støv, salt, skadelige gasser og olietåge såsom svovlholdig gas og
svovlbrinte i luften.
▪ Maskinen startes og standses ofte, eller driftstiden er lang (steder med 24-timers
luftkonditionering).
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
39
Page 40
10 | Vedligeholdelse og service
Anbefalede intervaller for udskiftning af sliddele
Komponent Interval for
inspektion
Serviceinterval (udskiftning
og/eller reparation)
Luftfilter 1 år 5 år
Højeffektivt filter 1 år
Sikring 10 år
Krumtaphusopvarmer 8 år
Dele under tryk Kontakt forhandleren i tilfælde
af korrosion.
BEMÆRK
▪ Tabellen viser hovedkomponenter. Se aftalen om vedligeholdelse og inspektion
for yderligere detaljer.
▪ I tabellen vises anbefalede intervaller for udskiftning. Det kan dog være
nødvendigt at foretage vedligeholdelse oftere for at maksimere enhedens levetid.
Anbefalede intervaller kan hjælpe til med at sænke omkostninger på
vedligeholdelse og inspektion. Kontakt forhandleren for detaljer.
INFORMATION
Beskadigelse som følge af adskillelse eller rengøring af enhedens indvendige dele er
ikke nødvendigvis omfattet af garantien, hvis ikke dette arbejde udføres af
autoriserede forhandlere.
Referencevejledning vedrørende montering og brug
40
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 41
11 Fejlfinding
Følg nedenstående forholdsregler, hvis der opstår en af de følgende fejlfunktioner,
og kontakt forhandleren.
Systemet SKAL repareres af en uddannet servicetekniker.
11 | Fejlfinding
ADVARSEL
Stands driften og afbryd strømforsyningen, hvis der forekommer
uregelmæssigheder (der lugter brændt osv.).
Hvis man lader enheden køre videre under disse omstændigheder, kan det medføre
nedbrud, elektrisk stød eller brand. Kontakt forhandleren.
Funktionsfejl Forholdsregel
Hvis en sikkerhedsindretning, f.eks. en sikring,
Sluk for hovedafbryderen.
en afbryder eller en fejlstrømsafbryder aktivers
hyppigt, eller hvis ON/OFF-knappen ikke
fungerer korrekt.
Hvis der lækker vand fra enheden. Stands driften.
Driftskontakten fungerer IKKE korrekt. Afbryd strømforsyningen.
Hvis brugerinterfacet viser enhedens nummer,
og driftslampen blinker, og der fremkommer en
Kontakt montøren og oplys
fejlkoden.
fejlkode.
Hvis systemet ikke kører korrekt, i alle andre tilfælde end det, som er nævnt
ovenfor, og ingen af ovenstående fejl er til stede, skal du gennemgå systemet efter
følgende fremgangsmåde.
Funktionsfejl Forholdsregel
Hvis systemet slet ikke
kører.
▪ Se efter, om der er strømfejl. Vent, til
strømforsyningen er genoprettet. Hvis der opstår
strømfejl under drift, vil systemet automatisk
genstarte, umiddelbart efter, at strømforsyningen
er retableret.
▪ Se efter, at der ikke er sprunget en sikring, eller at
en afbryder er aktiveret. Skift sikringen, eller
tilbagestil afbryderen om nødvendigt.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Hvis systemet kører 'kun
ventilation', men standser,
så snart det begynder
opvarmning eller køling.
▪ Se efter, at luftindtaget eller -udtaget på
udendørs- eller indendørsenheden ikke er
blokeret. Fjern enhver hindring og sørg for fri
gennemgang.
▪ Se efter, om displayet på brugerinterfacet viser
(tid til at rense luftfilter). (Se
"10 Vedligeholdelse og service" [4 36] og
"Vedligeholdelse" i manualen til
indendørsenheden).
Referencevejledning vedrørende montering og brug
41
Page 42
11 | Fejlfinding
Funktionsfejl Forholdsregel
Systemet fungerer, men
køling eller opvarmning er
utilstrækkelig.
▪ Se efter, at luftindtaget eller -udtaget på
udendørs- eller indendørsenheden ikke er
blokeret. Fjern enhver hindring og sørg for fri
gennemgang.
▪ Kontrollér, om luftfilteret er tilstoppet (se
"Vedligeholdelse" i manualen til
indendørsenheden).
▪ Kontrollér temperaturindstillingen.
▪ Kontrollér indstillingen af ventilatorhastigheden på
brugerinterfacet.
▪ Se efter åbne døre og vinduer. Luk døre og vinduer
for at undgå træk.
▪ Se efter, at der ikke opholder sig for mange
personer i rummet under køledrift. Kontroller, om
varmekilden i rummet er usædvanlig høj.
▪ Kontroller, om der kommer direkte sollys ind i
rummet. Brug gardiner eller persienner.
▪ Kontroller, om luftstrømsvinklen er korrekt.
Hvis man, efter at have kontrolleret alle ovennævnte emner, ikke kan løse
problemet selv, skal man kontakte montøren og beskrive symptomerne, enhedens
fulde modelnavn (med produktionsnummer, hvis muligt) og installationsdato
(muligvis anført på garantibeviset).
I dette afsnit
11.1 Fejlkoder: Overblik.................................................................................................................................................................. 42
11.2 Symptomer, der IKKE er systemfejl........................................................................................................................................ 45
11.2.1 Symptom: Systemet kører ikke .............................................................................................................................. 45
11.2.2 Symptom: Der kan ikke skiftes mellem køling/opvarmning .................................................................................. 45
11.2.3 Symptom: Ventilation er mulig, men køling og opvarmning kører ikke ............................................................... 45
11.2.4 Symptom: Blæserhastigheden svarer ikke til indstillingen.................................................................................... 45
11.2.5 Symptom: Ventilatorens retning passer ikke til indstillingen................................................................................ 45
11.2.6 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed)............................................................. 45
11.2.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed)................................. 46
11.2.8 Symptom: Brugerinterfacet viser "U4" eller "U5" og standser, men starter igen efter få minutter ................... 46
11.2.9 Symptom: Støj fra klimaanlægget (indendørsenhed) ........................................................................................... 46
11.2.10 Symptom: Støj fra klimaanlægget (indendørsenhed, udendørsenhed) ............................................................... 46
11.2.11 Symptom: Støj fra klimaanlægget (udendørsenhed) ............................................................................................ 46
11.2.12 Symptom: Der trænger støv ud af enheden.......................................................................................................... 46
11.2.13 Symptom: Enheden kan lugte................................................................................................................................ 46
11.2.14 Symptom: Udendørsenhedens ventilator roterer ikke ......................................................................................... 47
11.2.15 Symptom: Displayet viser "88" .............................................................................................................................. 47
11.2.16 Symptom: Kompressoren i udendørsenheden standser ikke efter kort opvarmning.......................................... 47
11.2.17 Symptom: Indersiden af udendørsenheden er varm, selvom enheden er standset............................................ 47
11.2.18 Symptom: Man kan føle varm luft, når indendørsenheden standses .................................................................. 47
11.1 Fejlkoder: Overblik
Hvis der forekommer en fejlkode på displayet på indendørsenhedens
brugerinterface, skal du kontakte montøren og give besked om fejlkoden,
enhedstypen og serienummeret (du kan se dette på enhedens fabriksskilt).
Referencevejledning vedrørende montering og brug
42
Der findes en liste med fejlkoder. Du kan nulstille koden ved at trykke på ON/OFF
knappen, alt efter fejlkodens niveau. Hvis ikke, skal du spørge montøren.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 43
Primær kode Indhold
Ekstern beskyttelsesindretning aktiveret
EEPROM fejl (indendørs)
Fejl på drænsystem (indendørs)
Fejl på ventilatormotor (indendørs)
Fejl på motor på svingklap (indendørs)
Fejl på ekspansionsventil (indendørs)
Drænfejl (indendørs)
Fejl på støvfilterkammer (indendørs)
Fejl i forbindelse med kapacitetsindstilling (indendørs)
Transmissionsfejl mellem primære og sekundære printkort
(indendørs)
Fejl på varmevekslerens termomodstand (indendørs, væske)
Fejl på varmevekslerens termomodstand (indendørs, gas)
Fejl på termomodstand luftindsugning (indendørs)
11 | Fejlfinding
Fejl på termomodstand luftafgang (indendørs)
Fejl på bevægelsesdetektor eller gulvtemperaturføler (indendørs)
Fejl på termomodstand brugerinterface (indendørs)
Fejl på printkort (udendørs)
Jordafledningsdetektor aktiveret (udendørs)
Højtrykskontakt aktiveret
Lavtryk fejl (udendørs)
Registrering af blokeret kompressor (udendørs)
Fejl på ventilatormotor (udendørs)
Fejl på elektronisk ekspansionsventil (udendørs)
Fejl afgangstemperatur (udendørs)
Unormal indsugningstemperatur (udendørs)
Registrering af for meget påfyldt kølemiddel
Fejl på højtrykskontakt
Fejl på lavtrykskontakt
Fejl på ventilatormotor (udendørs)
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Fejl på temperaturføler (udendørs)
Fejl på trykføler
Fejl på strømføler
Fejl på føler afgangstemperatur (udendørs)
Varmeveksler fejl på gastemperaturføler (udendørs)
Fejl på føler indsugningstemperatur (udendørs)
Fejl på føler afrimningsstemperatur (udendørs)
Referencevejledning vedrørende montering og brug
43
Page 44
11 | Fejlfinding
Primær kode Indhold
Fejl på føler væsketemperatur (efter sekundær køling HE)
(udendørs)
Fejl på føler væsketemperatur (spiral) (udendørs)
Fejl på føler gastemperatur (efter sekundær køling HE)
(udendørs)
Fejl på højtryksføler (S1NPH)
Fejl på lavtryksføler (S1NPL)
INV printkort unormalt
Lamel unormal temperatur
Fejl på printkort inverter
Kompressor overstrøm registreret
Kompressor blokeret (opstart)
Transmission udendørsenhed - inverter: INV
transmissionsproblem
INV asymmetrisk strømforsyning spænding
Vedrørende automatisk påfyldning
Fejl på termomodstand lamel
Vedrørende automatisk påfyldning
Vedrørende automatisk påfyldning
Vedrørende automatisk påfyldning
Fejl i forbindelse med kapacitetsindstilling (udendørs)
Unormalt fald lavtryk, defekt ekspansionsventil
Reverseret strømforsyningsfase fejl
INV for lav spænding
Testkørsel af system endnu ikke foretaget
Fejl i ledningsføring indendørs/udendørs
Unormalt brugerinterface - kommunikation indendørsenhed
Fejl i ledningsføring til udendørs/udendørs
Unormal kommunikation mellem primært og sekundært
brugerinterface
Forkert sammensætning af system. Forkert type
indendørsenheder kombineret. Fejl på indendørsenhed.
Referencevejledning vedrørende montering og brug
44
Fejl i forbindelse mellem indendørsenheder eller forkert
sammensætning af typer
Duplikering af centraliseret adresse
Fejl i kommunikation mellem central styreenhed og
indendørsenhed
Auto-adresse fejl (inkonsekvens)
Auto-adresse fejl (inkonsekvens)
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 45
11.2 Symptomer, der IKKE er systemfejl
Følgende symptomer er IKKE systemfejl:
11.2.1 Symptom: Systemet kører ikke
▪ Klimaanlægget starter ikke omgående, når man trykker på ON/OFF-knappen på
brugerinterfacet. Hvis driftslampen lyser, er systemet i normal tilstand. Hvis
klimaanlægget lige er slukket forinden, starter det først op igen 5 minutter efter,
at det blev tændt, for at undgå overbelastning af kompressorens motor. Samme
opstartsforsinkelse opstår, når knappen til valg af funktion har været anvendt.
▪ Hvis "Under Centralized Control" (centralstyring) vises på brugerinterfacet,
blinker displayet i nogle få sekunder, når man trykker på betjeningsknappen. Det
blinkende display viser, at man ikke kan anvende brugerinterfacet.
▪ Systemet starter ikke med det samme, når der tændes for strømmen. Vent et
minut, indtil mikroprocessoren er klar.
11.2.2 Symptom: Der kan ikke skiftes mellem køling/opvarmning
▪ Hvis displayet viser (centralt styret omskiftning), angiver det, at dette er et
slave-brugerinterface.
11 | Fejlfinding
▪ Hvis fjernbetjeningens køle-/varmeomskifterkontakt er installeret, og displayet
viser (centralt styret omskiftning), skyldes dette, at køle-/varmeomskifteren
styres af fjernbetjeningens køle-/varmeomskifterkontakt. Spørg din forhandler,
hvor fjernbetjeningskontakten er installeret.
11.2.3 Symptom: Ventilation er mulig, men køling og opvarmning kører ikke
Lige efter at der er tændt for strømmen. Mikrocomputeren gør klar til at køre, og
den foretager en kommunikationskontrol med alle indendørsenheder. Vent
venligst maks. 12 minutter, indtil denne proces er afsluttet.
11.2.4 Symptom: Blæserhastigheden svarer ikke til indstillingen
Blæserens hastighed ændres ikke, selv om man trykker på knappen til justering af
blæserhastighed. Under opvarmning, når rumtemperaturen når op på den
indstillede temperatur, standser udendørsenheden, og indendørsenheden ændres
til lav blæserhastighed. Dette forhindrer, at der blæses kold luft direkte på
personer i rummet. Blæserhastigheden ændres ikke, heller ikke hvis man trykker på
knappen, når en anden indendørsenhed kører i varmedrift.
11.2.5 Symptom: Ventilatorens retning passer ikke til indstillingen
11.2.6 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed)
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Ventilatorens retning passer ikke til visningen på brugerinterfacet. Ventilatorens
retning skifter ikke. Dette skyldes, at enheden styres af mikrocomputeren.
▪ Hvis luftfugtigheden er høj under køling. Hvis indendørsenhedens indre dele er
meget forurenede, bliver temperaturen i rummet uens. Det er nødvendigt at
rense enhedens indre dele. Spørg forhandleren om detaljer vedrørende rensning
af enheden. Arbejdet må kun udføres af en uddannet servicetekniker.
Referencevejledning vedrørende montering og brug
45
Page 46
11 | Fejlfinding
11.2.7 Symptom: Der kommer en hvid tåge ud af en enhed (indendørsenhed, udendørsenhed)
11.2.8 Symptom: Brugerinterfacet viser "U4" eller "U5" og standser, men starter igen efter få minutter
11.2.9 Symptom: Støj fra klimaanlægget (indendørsenhed)
▪ Umiddelbart efter at kølingen er stoppet, og hvis rumtemperaturen og
luftfugtigheden er lav. Dette skyldes, at varm kølegas siver tilbage i
indendørsenheden og danner damp.
Hvis systemet er skiftet til opvarmning efter afrimning. Fugt, som er dannet under
afrimningen, bliver til damp og blæses ud.
Dette skyldes, at brugerinterfacet forstyrres af støj fra andet elektrisk udstyr end
klimaanlægget. Støjen hindrer kommunikation mellem enhederne og får dem til at
standse. Driften genstartes automatisk, når støjen forsvinder.
▪ Der høres en "zeen"-lyd umiddelbart efter, strømforsyningen er tilsluttet. Den
elektroniske ekspansionsventil i en indendørsenhed sætter i gang og frembringer
denne støj. Styrken vil aftage i løbet af et minut.
▪ Der høres en konstant lav "shah"-lyd, når systemet køler eller ved stop. Denne
lyd høres, når drænpumpen (tilbehør) arbejder.
▪ Der høres en knirkende "pishi-pishi"-lyd, når systemet stopper efter opvarmning.
Udvidelse og sammentrækning af plasticdele forårsaget af
temperaturforandringer frembringer denne lyd.
▪ Der høres en lav "sah", "choro-choro"-lyd, når indendørsenheden er standset.
Denne lyd høres, når en anden indendørsenhed kører. En lille mængde
kølevæske bliver ved med at flyde for at undgå, at olie eller kølevæske forbliver i
systemet.
11.2.10 Symptom: Støj fra klimaanlægget (indendørsenhed, udendørsenhed)
▪ Der høres en konstant lav hvislende lyd, når systemet køler eller afrimer. Det er
lyden af køleluft, der strømmer gennem indendørs- og udendørsenhederne.
▪ Der høres en hvislende lyd ved start eller umiddelbart efter standsning eller ved
afrimning. Dette er lyden af kølevæske, som skyldes standsning af eller
ændringer i gennemstrømningen.
11.2.11 Symptom: Støj fra klimaanlægget (udendørsenhed)
Når lyden af driftsstøjen ændres. Dette skyldes ændring af frekvens.
11.2.12 Symptom: Der trænger støv ud af enheden
Når enheden anvendes første gang efter længere tids standsning. Dette skyldes, at
der er støv i enheden.
11.2.13 Symptom: Enheden kan lugte
Enheden kan absorbere lugten fra rummet, møbler, cigaretter, osv., og så afgive
den igen.
Referencevejledning vedrørende montering og brug
46
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 47
11 | Fejlfinding
11.2.14 Symptom: Udendørsenhedens ventilator roterer ikke
Under drift. Ventilatorhastigheden er styret for at optimere driften.
11.2.15 Symptom: Displayet viser "88"
Dette er tilfældet, umiddelbart efter hovedafbryderen er tilsluttet, og det betyder,
at brugerinterfacet er i normal tilstand. Dette fortsætter 1minut.
11.2.16 Symptom: Kompressoren i udendørsenheden standser ikke efter kort opvarmning
Dette er for at forhindre kølemiddel i at blive i kompressoren. Enheden standser
efter 5 til 10 minutter.
11.2.17 Symptom: Indersiden af udendørsenheden er varm, selvom enheden er standset
Dette skyldes, at krumtaphusets varmelegeme varmer kompressoren op, så den
kan starte jævnt.
11.2.18 Symptom: Man kan føle varm luft, når indendørsenheden standses
Flere forskellige indendørsenheder kører på samme system. Når en anden enhed
kører, vil der stadig flyde kølemiddel gennem enheden.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
47
Page 48
12 | Flytning
12 Flytning
Kontakt forhandleren for at få flyttet og installeret den komplette enhed. Det
kræver teknisk indsigt at flytte enheder.
Referencevejledning vedrørende montering og brug
48
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 49
13 Bortskaffelse
Der anvendes hydrofluorcarbon i denne enhed. Kontakt forhandleren, når enheden
skal bortskaffes.
13 | Bortskaffelse
BEMÆRK
Prøv ikke selv at afmontere systemet: afmontering af systemet, håndtering af
kølemiddel, olie og andre dele SKAL være i overensstemmelse med gældende
lovgivning. Enhederne SKAL behandles på steder særligt beregnet hertil med henblik
på genbrug og genvinding.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
49
Page 50
14 | Tekniske data
14 Tekniske data
I dette afsnit
14.1 Påkrævet information vedr. Eco design
14.1 Påkrævet information vedr. Eco design................................................................................................................................. 50
Følg trinene nedenfor og se energimærkaten – Lot 21 data for enheden og
udendørs/indendørs kombinationer.
1 Gå til følgende webside: https://energylabel.daikin.eu/
2 For at fortsætte, vælg:
▪ "Continue to Europe" for at gå til det internationale websted.
▪ "Other country" for et landespecifikt websted.
Resultat: Du ledes til "Seasonal efficiency" websiden.
3 Under "Eco Design – Ener LOT 21", skal du klikke på "Generate your data".
Resultat: Du ledes til "Seasonal efficiency (LOT 21)" websiden.
4 Følg instruktionerne på websiden for at vælge den korrekte enhed.
Resultat: Efter endt valg kan LOT 21 databladet blive vist som en PDF eller en
HTML webside.
INFORMATION
Andre dokumenter (f.eks. manualer...) kan også ses på den viste webside.
Referencevejledning vedrørende montering og brug
50
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 51
Til installatøren
Til installatøren
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
51
Page 52
15 | Om kassen
15 Om kassen
I dette afsnit
15.1 Om LOOP BY DAIKIN
15.1 Om LOOP BY DAIKIN ............................................................................................................................................................... 52
15.2 Overblik: Om kassen ............................................................................................................................................................... 52
15.3 Sådan pakkes udendørsenheden ud ...................................................................................................................................... 53
15.4 Sådan fjernes tilbehøret fra udendørsenheden .................................................................................................................... 54
15.5 Ekstra rør: Diameter ............................................................................................................................................................... 54
15.6 Fjernelse af transportlåsen..................................................................................................................................................... 55
er en del af Daikins engagement i at reducere miljøbelastningen. Med
ønsker vi at danne en cirkulær økonomi for kølemidler. En af måderne at opnå
dette på er at genanvende kølemiddel aftappet fra VRV enheder produceret og
solgt i Europa. For yderligere information om de omfattede lande, se: http://
www.daikin.eu/loop-by-daikin.
15.2 Overblik: Om kassen
Dette afsnit beskriver, hvad man skal foretage sig, når kassen med
udendørsenheden er blevet leveret på brugsstedet.
Det indeholder oplysninger om:
▪ Udpakning og håndtering af udendørsenheden
▪ Fjernelse af tilbehør fra enheden
▪ Fjernelse af transportlåsen
Vær opmærksom på følgende:
▪ Man SKAL kontrollere enheden for beskadigelse, når den leveres. Den ansvarlige
hos transportfirmaet skal STRAKS have besked om eventuelle skader.
▪ Anbring den emballerede enhed så tæt som muligt på det endelige
placeringssted for at forhindre skader under transporten.
▪ Ved håndtering af enheden, skal der tages hensyn til følgende:
▪ Forbered den passage, hvor du vil bringe enheden indenfor, i forvejen.
Skrøbelig, enheden skal behandles forsigtigt.
Enheden skal forblive opretstående, for at kompressoren ikke skal
blive beskadiget.
Referencevejledning vedrørende montering og brug
52
▪ Enheden skal fortrinsvis løftes med kran og 2 bånd på mindst 8m længde, som
vist på billedet nedenfor. Brug altid beskyttelsesindretninger for at hindre
beskadigelse og vær opmærksom på enhedens tyngdepunkt.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 53
15 | Om kassen
d
d
b
b
d
c
a
c
8~12 HP
14~20 HP
a Emballage
b Båndløkke
c Åbning
d Beskyttelsesindretning
BEMÆRK
Brug en båndlykke på ≤20mm, som er tilstrækkelig til at bære vægten af enheden.
▪ Man kan kun bruge en gaffeltruck til transport, så længe enheden forbliver på
pallen, som vist ovenfor.
15.3 Sådan pakkes udendørsenheden ud
Fjern emballeringsmaterialet fra enheden:
▪ Pas på ikke at beskadige enheden, når du fjerner krympefolien med en kniv.
▪ Fjern de 4 bolte, som holder enheden fast på pallen.
ADVARSEL
Riv plastposer fra emballagen i stykker og smid dem væk, så ingen, især ikke børn,
kan lege med dem. Mulig risiko: kvælning.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
53
Page 54
15 | Om kassen
14~20 HP8~12 HP
a d
1× 1×
e
1×
3P328191-1
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING
40
30
10
2019
9
29
3938
28
8
1817
7
27
3736
26
6
1615
5
25
3534
23 24
4321
INSTALLATION
MODELNAME
No.
12 13 14
504948474645
6059585756
64636261
11
2221
333231
44434241
5554535251
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
INSTALLATION
MODELNAME
No.
SITE
3. RECORD OF INSTALLATION DATE
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
DAY MONTH YEAR
4. MODEL NAME 5. MANUFACTURING NUMBER
VALUE
REMARK DATE SETTING VALUE REMARK DATE
3P328192-1
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
(m) x 0.18(m) x 0.37
kg
OUTDOOR
UNIT
(m) x 0.26
(m) x 0.12 (m) x 0.059
(m) x 0.022
ADDITIONAL CHARGING
AMOUNT
TOTAL LENGTH OF LIQUID
PIPE SIZE O22.2 x 0.37
TOTAL LENGTH OF LIQUID
PIPE SIZE O19.1 x 0.26
TOTAL LENGTH OF LIQUID
PIPE SIZE O15.9 x 0.18
TOTAL LENGTH OF LIQUID
PIPE SIZE O12.7 x 0.12
TOTAL LENGTH OF LIQUID
PIPE SIZE O9.5 x 0.059
TOTAL LENGTH OF LIQUID
PIPE SIZE O6.4 x 0.022
105%< CR < 130%
50%< CR < 105%
50%< CR < 70%
70%< CR < 85%
85%< CR < 105%
105%< CR < 130%
8HP
Total indoor unit
capacity connection
ratio (CR)
10-12HP
14-16HP
18-20HP
2.0
1.5
1.5
1.2
1.5
1
1
0.7
1.0
0.5
0.5
0.3
0.5
0
0
0
1.0
0.5
0.5
0.5
0.5
0
0
0
Total indoor unit capacity
when piping length <30m
Total indoor unit capacity
when piping length >30m
kg
1.3
1.1
0.9
RYYQ18-20
RYYQ14-16
RYYQ8~12
kg
ONLY FOR RYYQ8~20 MODELS
DATE
AMOUNT
CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS :
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
c
1×
b
1×
f g
1×1×
ID Øa
ID Øb
ID Øa
OD Øb
15.4 Sådan fjernes tilbehøret fra udendørsenheden
Kontrollér, at alt tilbehør forefindes sammen med enheden.
a Generelle sikkerhedsforanstaltninger
b Installationsvejledning og betjeningsvejledning
c Mærkat for ekstra påfyldning af kølemiddel
d Mærkat med information om installationen
e Mærkat med information om drivhusgasser med tilsætning af fluor
g Taske med tilbehør til rør
15.5 Ekstra rør: Diameter
Ekstra rør (mm) HP Øa Øb
Gasrør
▪ Tilslutning på forsiden
▪ Tilslutning i bunden
f Mærkat med information om drivhusgasser med tilsætning af fluor skrevet på flere
sprog
8 25,4 19,1
10 22,2
12 28,6
14
16
18
20
Referencevejledning vedrørende montering og brug
54
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 55
15 | Om kassen
ID Øb
ID Øa
ID Øb
ID Øa
ID Øa
ID Øb
ID Øa
OD Øb
1
3 (12.3 N·m)
2
1
3 (12.3 N·m)
2
a
b
Ekstra rør (mm) HP Øa Øb
Væskerør
▪ Tilslutning på forsiden
▪ Tilslutning i bunden
Udligningsrør
(a)
▪ Tilslutning på forsiden
▪ Tilslutning i bunden
(a) Kun til RYMQ modeller.
8 9,5
10
12 9,5 12,7
14 12,7
16
18 12,7 15,9
20
8 19,1
10
12 19,1 22,2
14
16
18 25,4 28,6
20
15.6 Fjernelse af transportlåsen
Kun til 14~20 HP
BEMÆRK
Hvis enheden anvendes med monterede transportlås, kan der forekomme unormal
vibration eller støj.
Transportlåsen, som er monteret over kompressorens ben og som beskytter
enheden under transporten, skal fjernes. Fjern den som vist på billedet og som
beskrevet nedenfor.
1 Løsn spændemøtrikken (a) en smule.
2 Fjern transportlåsen (b), som vist på tegningen nedenfor.
3 Spænd møtrikken (a) igen.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
55
Page 56
16 | Om enheden og tilbehør
14~20 HP8~12 HP
16 Om enheden og tilbehør
I dette afsnit
16.1 Overblik: Om enheden og tilbehør......................................................................................................................................... 56
16.2 Identifikationsmærkat: Udendørsenhed................................................................................................................................ 56
16.3 Om udendørsenheden ........................................................................................................................................................... 57
16.4 Systemopbygning.................................................................................................................................................................... 57
16.5 Kombination af enheder og muligheder ................................................................................................................................ 58
16.1 Overblik: Om enheden og tilbehør
Dette afsnit indeholder oplysninger om:
▪ Identifikation af udendørsenheden
▪ Hvordan udendørsenheden skal monteres i systemet
16.5.1 Om kombination af enheder og muligheder ......................................................................................................... 58
16.5.2 Mulige kombinationer af indendørsenheder ........................................................................................................ 58
16.5.3 Mulige kombinationer af udendørsenheder ......................................................................................................... 59
16.5.4 Muligt tilbehør til udendørsenheden .................................................................................................................... 60
▪ Hvilke indendørsenheder og tilbehør, der kan anvendes sammen med
udendørsenhederne
▪ Hvilke udendørsenheder, der kan anvendes som fritstående enheder, og hvilke
udendørsenheder, der kan kombineres
16.2 Identifikationsmærkat: Udendørsenhed
Sted
Referencevejledning vedrørende montering og brug
56
Modelidentifikation
Eksempel: R Y Y Q 18 U7 Y1 B [*]
Kode Forklaring
R Udendørs luftkølet
Y Y=Varmepumpe (kontinuerlig opvarmning)
X=Varmepumpe (ikke-kontinuerlig opvarmning)
Y Y=kun parmodul
(a)
M=kun multimodul
Q Kølemiddel R410A
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 57
Kode Forklaring
18 Kapacitetsklasse
U7 Modelrække
Y1 Strømforsyning
B Europa
[*] Visning af mindre modelændring
(a) For RXYQ er der ingen begrænsninger ved brug som multi-modul.
16.3 Om udendørsenheden
Denne installationsvejledning omhandler VRV IV varmepumpesystemet, der er
fuldt ud inverter-drevet.
Modeller i serien:
Model Beskrivelse
RYYQ8~20
RYYQ22~54
(a)
(a)
16 | Om enheden og tilbehør
Model med et enkelt modul og kontinuerlig
opvarmning.
Model med flere moduler og kontinuerlig
opvarmning (bestående af 2 eller 3 RYMQ moduler).
RXYQ8~20 Model med et enkelt modul og ikke-kontinuerlig
opvarmning.
RXYQ22~54 Model med flere moduler og ikke-kontinuerlig
opvarmning (bestående af 2 eller 3 RXYQ moduler).
(a) RYYQ modellerne giver en vedvarende komfort under afrimning.
Visse funktioner forefindes muligvis ikke afhængigt af hvilken udendørsenhed, der
anvendes. Du vil blive gjort opmærksom på dette i denne installationsvejledning.
Visse funktioner findes kun på specifikke modeller.
Disse enheder er beregnet til udendørs brug og til varmepumpning, inklusive lufttil-luft og luft-til-vand.
Disse enheder har (ved enkeltmodul) en varmekapacitet, der rækker fra 25 til
63 kW, og en kølekapacitet på mellem 22,4 og 56 kW. Ved flere kombinerede
enheder kan varmekapaciteten komme op på 168 kW, og kølekapaciteten kan nå
150kW.
Udendørsenheden er beregnet til at køre i varmedrift ved omgivende
temperaturer fra –20°C WB til 15,5°C WB og i køledrift ved omgivende
temperaturer fra –5°CDB til 43°CDB.
U-seriens enheder kan ikke kombineres med T-seriens enheder.
16.4 Systemopbygning
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
BEMÆRK
Systemet bør ikke monteres ved en temperatur under –15°C.
Referencevejledning vedrørende montering og brug
57
Page 58
16 | Om enheden og tilbehør
g
c
g g
h
g g
c c cd
f
eb
i
a
INFORMATION
Ikke alle kombinationer af indendørsenheder er tilladte, få nærmere vejledning
under "Mulige kombinationer af indendørsenheder"[458].
a VRV IV varmepumpe udendørsenhed
b Kølerør
c VRV direkte ekspansion (DX) indendørsenhed
d VRV LT hydroboks (HXY080/125)
e BP-boks (påkrævet ved tilslutning af Residential Air (RA) eller Sky Air (SA)
indendørsenheder (DX) med direkte ekspansion )
f Residential Air (RA) indendørsenheder (DX) med direkte ekspansion)
g Brugerinterface (tilpasset afhængigt af typen af indendørsenhed)
h Brugerinterface (trådløst, tilpasset afhængigt af typen af indendørsenhed)
i Køle-/varmeomskifter på fjernbetjening
16.5 Kombination af enheder og muligheder
INFORMATION
Nogle funktioner er muligvis ikke tilgængelige i dit land.
16.5.1 Om kombination af enheder og muligheder
BEMÆRK
Se de seneste tekniske data vedrørende VRV IV varmepumpen, så du er sikker på, at
indstillingen af dit system (udendørsenhed+indendørsenhed(-er)) kommer til at
fungere korrekt.
VRV IV varmepumpesystemet kan kombineres med forskellige typer af
indendørsenheder, og der skal anvendes R410A.
I produktkataloget til VRV IV kan du få et overblik over, hvilke enheder der kan
leveres.
Her findes der et overblik over de tilladte kombinationer af indendørsenheder og
udendørsenheder. Ikke alle kombinationer er tilladt. De er underlagt bestemmelser
(kombinationer mellem udendørsenhed, anvendelse af en enkelt udendørsenhed,
anvendelse af flere udendørsenheder, kombinationer af indendørsenheder etc.),
som findes i de tekniske data.
16.5.2 Mulige kombinationer af indendørsenheder
Generelt kan følgende typer af indendørsenheder tilsluttes et VRV IV
varmepumpesystem. Listen er ikke udtømmende, og det afhænger både af
udendørsenhedens og indendørsenhedens modelkombination.
Referencevejledning vedrørende montering og brug
58
▪ VRV indendørsenheder (luft-til-luft) med direkte ekspansion(DX).
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 59
▪ SA/RA (Sky Air/Residential Air) indendørsenheder med direkte ekspansion (DX)
(luft-til-luft). Benævnt RADX indendørsenheder nedenfor.
▪ Hydroboks (luft-til-vand): Kun HXY080/125 serien.
▪ AHU (luft-til-luft): EKEXV-sæt+EKEQ-boks er påkrævet, afhængigt af anvendelse.
▪ Lufttæppe (luft-til-luft): CYQ/CAV (Biddle) serie, afhængigt af anvendelse.
16.5.3 Mulige kombinationer af udendørsenheder
Mulige fritstående udendørsenheder
Ikke-kontinuerlig opvarmning Kontinuerlig opvarmning
RXYQ8 RYYQ8
RXYQ10 RYYQ10
RXYQ12 RYYQ12
RXYQ14 RYYQ14
RXYQ16 RYYQ16
RXYQ18 RYYQ18
16 | Om enheden og tilbehør
RXYQ20 RYYQ20
Mulige standardkombinationer af udendørsenheder
INFORMATION
U-seriens enheder deler kølekreds med T-seriens enheder. Men U-seriens enheder
og T-seriens enheder kan tilsluttes elektrisk via F1/F2.
▪ RXYQ22~54 bestående af 2 eller 3 RXYQ8~20 enheder.
▪ RYYQ22~54 bestående af 2 eller 3 RYMQ8~20 enheder.
▪ RYYQ8~20 enheder kan ikke kombineres.
▪ RYMQ8~20 enheder kan ikke anvendes som fritstående udendørsenheder.
Ikke-kontinuerlig opvarmning Kontinuerlig opvarmning
RXYQ22 = RXYQ10 + 12 RYYQ22 = RYMQ10 + 12
RXYQ24 = RXYQ8 + 16 RYYQ24 = RYMQ8 + 16
RXYQ26 = RXYQ12 + 14 RYYQ26 = RYMQ12 + 14
RXYQ28 = RXYQ12 + 16 RYYQ28 = RYMQ12 + 16
RXYQ30 = RXYQ12 + 18 RYYQ30 = RYMQ12 + 18
RXYQ32 = RXYQ16 + 16 RYYQ32 = RYMQ16 + 16
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
RXYQ34 = RXYQ16 + 18 RYYQ34 = RYMQ16 + 18
RXYQ36 = RXYQ16 + 20 RYYQ36 = RYMQ16 + 20
RXYQ38 = RXYQ8 + 10 + 20 RYYQ38 = RYMQ8 + 10 + 20
RXYQ40 = RXYQ10 + 12 + 18 RYYQ40 = RYMQ10 + 12 + 18
RXYQ42 = RXYQ10 + 16 + 16 RYYQ42 = RYMQ10 + 16 + 16
RXYQ44 = RXYQ12 + 16 + 16 RYYQ44 = RYMQ12 + 16 + 16
RXYQ46 = RXYQ14 + 16 + 16 RYYQ46 = RYMQ14 + 16 + 16
RXYQ48 = RXYQ16 + 16 + 16 RYYQ48 = RYMQ16 + 16 + 16
Referencevejledning vedrørende montering og brug
59
Page 60
16 | Om enheden og tilbehør
RXYQ50 = RXYQ16 + 16 + 18 RYYQ50 = RYMQ16 + 16 + 18
RXYQ52 = RXYQ16 + 18 + 18 RYYQ52 = RYMQ16 + 18 + 18
RXYQ54 = RXYQ18 + 18 + 18 RYYQ54 = RYMQ18 + 18 + 18
16.5.4 Muligt tilbehør til udendørsenheden
Rørforgreningssæt til kølemiddel
Samlerør KHRQ22M29H
Samleled KHRQ22M20T
Ikke-kontinuerlig opvarmning Kontinuerlig opvarmning
INFORMATION
Se de seneste funktioner i de tekniske data.
Beskrivelse Modelbetegnelse
KHRQ22M64H
KHRQ22M75H
KHRQ22M29T9
KHRQ22M64T
KHRQ22M75T
Vedrørende valg af det optimale rørforgreningssæt, se "Valg af sæt med
køleforgreningsrør"[475].
Rørsæt til udendørsenhed til tilslutning af flere forbindelser
Antal udendørsenheder Modelbetegnelse
2 BHFQ22P1007
3 BHFQ22P1517
Køle-/varmevælger
Følgende elementer kan tilsluttes for at styre køling eller opvarmning fra et centralt
sted:
Beskrivelse Modelbetegnelse
Køle-/varmeomskifterkontakt KRC19-26A
Printkort til køle-/varmeomskifter BRP2A81
Med montageboks i form af tilbehør til
KJB111A
omskifteren
Referencevejledning vedrørende montering og brug
60
Ekstern styreadapter (DTA104A61/62)
Den eksterne styreadapter kan anvendes til definition af specifik drift med et
eksternt input fra en central styreenhed. Der kan vælges støjsvag drift samt drift
med begrænset strømforbrug (gruppe eller individuel).
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 61
16 | Om enheden og tilbehør
PC konfigurator kabel (EKPCCAB*)
Man kan foretage flere indstillinger vedrørende ibrugtagning via et interface på en
PC. I forbindelse med denne funktion er EKPCCAB* påkrævet. Dette er et dedikeret
kabel til kommunikation med udendørsenheden. Software til brugerinterfacet
findes på http://www.daikineurope.com/support-and-manuals/software-
downloads/.
Sæt med varmekabel
Man kan installere et sæt med varmekabel for at holde drænhullerne fri i et koldt
klima med høj luftfugtighed. Hvis man installerer dette, skal man også installere det
tilhørende printkort.
Beskrivelse Modelbetegnelse
Sæt med varmekabel til 8~12 HP EKBPH012TA
Sæt med varmekabel til 14~20 HP EKBPH020TA
Se endvidere: "Yderligere krav til udendørsenhedens installationssted i koldt
klima"[464].
Demand-printkort (EKRP1AHTA)
For at kunne aktivere kontrol af strømforbrug med digitale inputs skal demandprintkortet installeres.
Se installationsvejledningen til demand-printkortet og vejledningen til
ekstraudstyret vedrørende anvisninger om montering.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
61
Page 62
17 | Installation af enheden
17 Installation af enheden
I dette afsnit
17.1 Klargøring af installationsstedet............................................................................................................................................. 62
17.2 Åbning af enheden ................................................................................................................................................................. 67
17.3 Montering af udendørsenheden............................................................................................................................................ 69
17.1 Klargøring af installationsstedet
17.1.1 Krav til udendørsenhedens installationssted
▪ Sørg for tilstrækkelig plads rundt om enheden til service og luftcirkulation.
17.1.1 Krav til udendørsenhedens installationssted ........................................................................................................ 62
17.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima .................................................................. 64
17.1.3 Sikring mod kølemiddel-lækage............................................................................................................................. 66
17.2.1 Om åbning af enhederne ....................................................................................................................................... 67
17.2.2 Åbning af udendørsenheden ................................................................................................................................. 68
17.2.3 Åbning af udendørsenhedens el-boks ................................................................................................................... 68
17.3.1 Forberedelse af installationsstrukturen ................................................................................................................ 69
▪ Kontrollér, at konstruktionen er stærk nok til at kunne klare enhedens vægt og
vibrationer.
▪ Sørg for, at området er godt ventileret. Blokér IKKE ventilationsåbningerne.
▪ Sørg for, at enheden er i vater.
▪ Vælg et sted, hvor regn for så vidt muligt kan undgås.
▪ Vælg enhedens placering på en sådan måde, at den støj, der dannes af enheden,
ikke generer nogen. Brugsstedet skal opfylde kravene i gældende lovgivning.
Enheden må IKKE installeres på følgende steder:
▪ I eksplosionsfarlig atmosfære.
▪ På steder med maskiner, der udsender elektromagnetiske bølger.
Elektromagnetiske bølger kan forstyrre styresystemet og forårsage funktionsfejl i
udstyret.
▪ På steder, hvor der er risiko for brand på grund af udslip af brandfarlige gasser
(f.eks. fortynder eller benzin), kulfiber eller antændeligt støv.
▪ På steder, hvor der dannes ætsende gas (f.eks. gasformig svovlsyre).
Korrosionsdannelse på kobberrør eller loddede dele kan medføre kølemiddellækage.
▪ Steder, hvor der forekommer olietåge, -sprøjt eller -damp i atmosfæren.
Plasticdele kan blive nedbrudt og falde af, hvilket kan medføre vandlækage.
Referencevejledning vedrørende montering og brug
62
BEMÆRK
Dette er et klasse A produkt. I et boligmiljø kan dette produkt forårsage radiostøj, og i
dette tilfælde skal brugeren træffe forholdsregler imod dette.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 63
17 | Installation af enheden
b
bcc
f
ea d
(mm)
≥
1500
≥
1500
≥
1500
≥
1000≥1000
≥
1000≥1000
≥
1000≥1000
d
BEMÆRK
Udstyret, der beskrives i denne manual, kan danne elektrisk støj på grund af
højfrekvent energi. Udstyret lever op til forskrifter vedrørende en fornuftig
beskyttelse mod denne støj. Der er dog ingen garanti for, at der ikke vil forekomme
støj ved nogle installationer.
Det anbefales derfor, at man installerer udstyr og elektriske ledninger med en vis
afstand til stereoudstyr, pc'er osv.
a Pc eller radio
b Sikring
c Fejlstrømsafbryder
d Brugerinterface
e Indendørsenhed
f Udendørsenhed
▪ På steder med dårlig modtagelse skal man holde en afstand på 3m eller mere for
at undgå elektromagnetiske forstyrrelser fra andet udstyr, og man skal bruge
kabelrør til strømforsyningskabler og transmissionsledninger.
PAS PÅ
Der må ikke være direkte adgang til udstyret. Det skal installeres på et sikkert sted,
og der må ikke være direkte adgang til udstyret.
Denne enhed, både indendørs og indendørs, er velegnet til brug i
handelsvirksomheder og i let industri.
▪ Tag højde for stærk blæst, tyfoner eller jordskælv, når installationsarbejdet
udføres. Hvis ikke enheden installeres korrekt, kan den vælte.
▪ Sørg for, at vandet ikke kan beskadige installationsstedet og omgivelserne i
tilfælde af en lækage.
▪ Ved installation af enheden i et lille rum skal man træffe forholdsregler mod, at
koncentreret kølemiddel kan trænge ud, samt imod, at det overskrider tilladte
grænseværdier i tilfælde af udslip, se "About safety against refrigerant
leaks"[466].
PAS PÅ
Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Kontrollér, at enhedens luftindtag ikke peger i den hyppigst forekommende
vindretning. Frontal vind vil forstyrre enhedens drift. Brug eventuelt en skærm til
at spærre for vinden.
▪ Du skal sikre dig, at der ikke kan opstå vandskade på brugsstedet ved at montere
vanddræn i fundamentet, og du skal passe på, at der ikke kan stå vandlommer
omkring konstruktionen.
Installation tæt på havet. Udendørsenheden må IKKE udsættes for vind, som
kommer fra havet. For at beskytte mod korrosion på grund af højt saltindhold i
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
luften, da det kan forkorte enhedens levetid.
Montér udendørsenheden afskærmet mod vind, som kommer direkte fra havet.
Referencevejledning vedrørende montering og brug
63
Page 64
17 | Installation af enheden
b
c
a
a
b
c
d
c
d
Eksempel: Bag bygningen.
Hvis udendørsenheden påvirkes af vind, som kommer direkte fra havet, skal man
montere en vindskærm.
▪ Højde på vindskærm≥1.5×højden på udendørsenheden
▪ Vær opmærksom på pladskrav til servicearbejde ved montering af vindskærmen.
a Vind fra havet
b Bygning
c Udendørsenhed
d Vindskærm
▪ Beregn alle rørlængder og -afstande (se "Om længden på rør"[477]).
17.1.2 Yderligere krav til udendørsenhedens installationssted i koldt klima
BEMÆRK
Hvis enheden anvendes ved lav udendørs omgivende temperatur skal du følge
instruktionerne nedenfor.
▪ For at hindre påvirkning fra vind og sne skal man montere en prelplade på
udendørsenhedens vindside:
I områder med kraftigt snefald er det meget vigtigt, at man vælger et
installationssted, hvor sneen IKKE påvirker enheden. Hvis der kan trænge sne ind
fra siden, skal du sørge for, at varmevekslerspolen IKKE påvirkes af sneen. Montér
om nødvendigt en afskærmning mod sne, eller byg et skur med en forhøjning.
Referencevejledning vedrørende montering og brug
64
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 65
17 | Installation af enheden
T
AO
(°C WB)
a b
20
15.5
15
10
5
0
–5
–10
–15
–20
10 15 20 25
27
30
T
AI
(°C DB)
INFORMATION
Kontakt forhandleren for at få anvisninger på montering af afskærmningen mod sne.
BEMÆRK
Pas på IKKE at spærre for lufttilstrømningen til enheden, når du monterer
afskærmningen mod sne.
BEMÆRK
Når enheden kører med lav udendørs temperatur og høj fugtighed, skal man sørge
for at holde enhedens drænhuller åbne med brug af korrekt udstyr.
Under opvarmning:
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
a Driftsområde opvarmning
b Driftsområde
TAI Omgivende indendørstemperatur
TAO Omgivende udetemperatur
Hvis enheden skal køre i 5 dage i et område med høj luftfugtighed (>90%),
anbefaler, Daikin at man installerer det ekstra sæt med varmekabel (EKBPH012TA
eller EKBPH020TA) for at holde drænhullerne fri.
Referencevejledning vedrørende montering og brug
65
Page 66
17 | Installation af enheden
b
a
17.1.3 Sikring mod kølemiddel-lækage
Om sikring mod kølemiddel-lækage
Installatøren og systemspecialisten skal sikre mod lækage i henhold til lokale
bestemmelser eller standarder. Følgende standarder kan anvendes, hvis der ikke
foreligger lokale bestemmelser.
Dette system anvender R410A som kølemiddel. R410A i sig selv er fuldstændig
ufarlig, ugiftig og ikke-brændbar. Alligevel skal det sikres, at systemet installeres i et
rum, der er tilstrækkelig stort. Derved sikres det, at det maksimale
koncentrationsniveau for kølemiddelgassen ikke overskrides i tilfælde af en større
lækage i systemet, og at dette er i overensstemmelse med gældende lokale
bestemmelser og standarder.
Om maksimalt koncentrationsniveau
Den maksimale påfyldning af kølemiddel og beregningen af den maksimale
kølemiddelkoncentration har direkte relation til rummet, hvori mennesker er til
stede, og hvor det kan trænge ud i.
Måleenheden for koncentrationen er kg/m³ (vægten i kg af kølemiddelgassen i
1m³ volumen i rummet med personer).
Lokale regulativer og standarder for maksimalt tilladte koncentrationsniveauer skal
overholdes.
a Kølemidlets flowretning
b Rum, hvor kølemiddellækage er opstået (systemet er helt aftappet for kølemiddel)
Vær særlig opmærksom på steder såsom kældre osv., hvor der kan ophobes
kølemiddel, da det er tungere end luft.
Kontrol af maksimalt koncentrationsniveau
Kontrollér det maksimale koncentrationsniveau i henhold til trin 1 til 4 nedenfor,
og træf de nødvendige forholdsregler for at overholde grænserne.
1 Beregn den mængde kølemiddel (kg), der er påfyldt hvert enkelt system.
Formel A+B=C
A Mængden af kølemiddel i ét enkelt system (mængden
B Yderligere påfyldning af kølemiddel (mængden af
C Samlet mængde kølemiddel (kg) i systemet
BEMÆRK
Hvis et kølemiddelanlæg er opdelt i 2 helt adskilte kølesystemer, skal mængden af
kølemiddel, der er påfyldt hvert enkelt system, benyttes.
af kølemiddel, der blev påfyldt inden systemet forlod
fabrikken)
kølemiddel påfyldt lokalt)
Referencevejledning vedrørende montering og brug
66
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 67
17 | Installation af enheden
a
b
2 Beregn volumen i det rum (m3), hvor indendørsenheden er installeret. I et
tilfælde som det efterfølgende beregnes rumfanget af (D), (E) som et enkelt
rum eller som det mindste rum.
D Hvis der ikke forekommer opdeling i mindre rum:
E Hvis der er en åbning mellem rummene, der er stor nok til at tillade
fri luftgennemstrømning.
a Åbning mellem rummene. Hvis der er en dør, skal åbninger over
og under døren hver svare til en størrelse på 0,15% eller derover af
gulvarealet.
b Rumopdeling
3 Beregning af kølemiddeltætheden ved hjælp af resultaterne af beregningerne
i trin 1 og 2 ovenfor. Hvis resultatet af beregningen ovenfor overstiger det
maksimale koncentrationsniveau, skal der laves en ventilationsåbning ind mod
det tilstødende rum.
Formel F/G≤H
F Samlet mængde kølemiddel i kølemiddelsystemet
G Størrelse (m3) af mindste rum, hvor der er installeret
en indendørsenhed
H Maksimalt koncentrationsniveau (kg/m3)
4 Beregn kølemiddeltætheden med volumen for det rum, hvor
indendørsenheden er installeret, og det tilstødende rum. Montér
ventilationsåbninger i døren til de tilstødende rum, indtil kølemiddeltætheden
er mindre end det maksimale koncentrationsniveau.
17.2 Åbning af enheden
17.2.1 Om åbning af enhederne
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
I visse tilfælde er det nødvendigt at åbne enheden. Eksempel:
▪ Ved tilslutning af el-ledninger
▪ I forbindelse med vedligeholdelse af eller service på enheden
Referencevejledning vedrørende montering og brug
67
Page 68
17 | Installation af enheden
14×14×
8~12 HP 14~20 HP
2×
8~12 HP
SW8
14~20 HP
6×
SW8
17.2.2 Åbning af udendørsenheden
FARE: RISIKO FOR ELEKTRISK STØD
Enheden må IKKE efterlades uden opsyn, når servicedækslet er fjernet.
FARE: RISIKO FOR ELEKTRISK STØD
FARE: RISIKO FOR FORBRÆNDING/SKOLDNING
Når frontpladerne er åbnet, kan man få adgang til el-boksen. Se "Åbning af
udendørsenhedens el-boks"[468].
Når der skal udføres service, skal man have adgang til trykknapperne på det
primære printkort. Man behøver ikke at åbne el-boksens dæksel for at få adgang til
disse trykknapper. Se "Adgang til komponenter til brugsstedsindstilling"[4127].
17.2.3 Åbning af udendørsenhedens el-boks
BEMÆRK
Brug IKKE unødig kraft, når du åbner el-boksens dæksel. Unødig kraft kan deformere
dækslet, hvilket kan medføre defekt udstyr på grund af, at der trænger vand ind.
Referencevejledning vedrørende montering og brug
68
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 69
BEMÆRK
a
b
c
d
e
≥100 mm
≥100 mm
*
729
≤613
≥929
≥AB
AA
a
(mm)
Når du lukker el-boksens dæksel, skal du kontrollere, at tætningsmaterialet på
bagsiden af dækslet for neden IKKE kommer i klemme og bøjes indad (se billedet
nedenfor).
a El-boksens dæksel
b Forside
c Strømforsyningens klemrække
d Tætningsmateriale
e Fugt og smuds kan trænge ind
IKKE tilladt
Tilladt
17.3 Montering af udendørsenheden
17 | Installation af enheden
17.3.1 Forberedelse af installationsstrukturen
Kontrollér, at enheden installeres i plan på et tilstrækkeligt stærkt fundament for at
forebygge vibrationer og støj.
BEMÆRK
▪ Hvis enhedens installationshøjde skal øges, må man IKKE bruge bukke til at
understøtte hjørnerne.
▪ Bukke under enheden skal være mindst 100mm brede.
IKKE tilladt
Tilladt (* = foretrukket installation)
▪ Fundamentets højde skal være mindst 150mm fra gulv. I områder med kraftigt
snefald skal højden øges, afhængigt af installationsstedet og betingelserne.
▪ Foretrukket skal installationen foretages på et stabilt, vandret fundament
(ramme af stålbjælker eller beton). Fundamentet skal være større end det grå
markerede område.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Minimum fundament
a Forankringspunkter (4×)
Referencevejledning vedrørende montering og brug
69
Page 70
17 | Installation af enheden
20 mm
a
▪ Fastgør enheden med fire fundamentbolte M12. Det er bedst at skrue
HP AA AB
8~12 766 992
14~20 1076 1302
fundamentboltene ind til en afstand på 20mm fra fundamentoverfladen.
BEMÆRK
▪ Klargør en afløbskanal omkring fundamentet til afløb af spildevand omkring
enheden. I varmedrift og ved udendørstemperatur under 0 vil det afledte vand
fra udendørsenheden fryse. Hvis ikke vandet kan drænes væk, kan området
omkring enheden blive meget glat.
▪ Ved installation i et korroderende miljø skal man bruge en møtrik med en
låseskive af plastic (a) for at undgå, at området ved den spændte møtrik ruster.
Referencevejledning vedrørende montering og brug
70
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 71
18 Rørinstallation
I dette afsnit
18.1 Forberedelse af kølerør .......................................................................................................................................................... 71
18.1.1 Krav til kølerør ........................................................................................................................................................ 71
18.1.2 Isolering af kølerør ................................................................................................................................................. 72
18.1.3 Valg af rørstørrelse ................................................................................................................................................. 72
18.1.4 Valg af sæt med køleforgreningsrør ...................................................................................................................... 75
18.1.5 Om længden på rør ................................................................................................................................................ 77
18.1.6 Rørlængde: Kun VRV DX ......................................................................................................................................... 77
18.1.7 Rørlængde: VRV DX og hydroboks ......................................................................................................................... 81
18.1.8 Rørlængde: VRV DX og RA DX ................................................................................................................................ 82
18.1.9 System med flere udendørsenheder: Mulig opbygning........................................................................................ 84
18.2 Tilslutning af kølerør............................................................................................................................................................... 85
18.2.1 Om tilslutning af kølerør ........................................................................................................................................ 85
18.2.2 Forholdsregler i forbindelse med tilslutning af kølerør......................................................................................... 86
18.2.3 System med flere udendørsenheder: Forberedte huller ...................................................................................... 86
18.2.4 Føring af kølerør ..................................................................................................................................................... 87
18.2.5 Tilslutning af kølerør til udendørsenheden ........................................................................................................... 87
18.2.6 Tilslutning af sæt med flere rørforbindelser.......................................................................................................... 88
18.2.7 Tilslutning af sæt med køleforgreningsrør ............................................................................................................ 89
18.2.8 Beskyttelse mod tilsmudsning ............................................................................................................................... 89
18.2.9 Lodning af rørenden............................................................................................................................................... 90
18.2.10 Anvendelse af stophane og servicetilslutning ....................................................................................................... 90
18.2.11 Fjernelse af lukkede, afrundede rør ...................................................................................................................... 93
18.3 Kontrol af kølerørene ............................................................................................................................................................. 94
18.3.1 Kontrol af kølerør ................................................................................................................................................... 94
18.3.2 Kontrol af kølerør: Generelle retningslinjer........................................................................................................... 95
18.3.3 Kontrol af kølerør: Indstilling ................................................................................................................................. 95
18.3.4 Udførelse af lækagetest ......................................................................................................................................... 96
18.3.5 Udførelse af vakuumtørring ................................................................................................................................... 97
18.3.6 Isolering af kølerør ................................................................................................................................................. 97
18.4 Påfyldning af kølemiddel ........................................................................................................................................................ 98
18.4.1 Forholdsregler ved påfyldning af kølemiddel ........................................................................................................ 98
18.4.2 Om påfyldning af kølemiddel ................................................................................................................................. 99
18.4.3 Sådan bestemmes den yderligere kølemiddelmængde ........................................................................................ 99
18.4.4 Påfyldning af kølemiddel: Flowdiagram................................................................................................................. 103
18.4.5 Påfyldning af kølemiddel ........................................................................................................................................ 105
18.4.6 Trin 6a: Automatisk påfyldning af kølemiddel ....................................................................................................... 108
18.4.7 Trin 6b: Manuel påfyldning af kølemiddel ............................................................................................................. 109
18.4.8 Fejlkoder ved påfyldning af kølemiddel ................................................................................................................. 110
18.4.9 Kontrol efter påfyldning af kølemiddel .................................................................................................................. 111
18.4.10 Sådan fastgøres mærkaten om fluorholdige drivhusgasser.................................................................................. 111
18 | Rørinstallation
18.1 Forberedelse af kølerør
18.1.1 Krav til kølerør
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
BEMÆRK
Kølemidlet R410A skal håndteres forsigtigt for at holde systemet rent, tørt og tæt.
▪ Rent og tørt: fremmede materialer (herunder mineralolier eller fugt) bør ikke
ledes ind i systemet.
▪ Tæt: R410A indeholder ikke klor, skader ikke ozonlaget og mindsker ikke jordens
beskyttelse mod skadelig UV-stråling. R410A kan være medvirkende til
drivhuseffekten, hvis det slipper ud. Derfor skal man sørge for, at installationen er
tæt.
Referencevejledning vedrørende montering og brug
71
Page 72
18 | Rørinstallation
A
B B B
C
D F
G
E
x
y
b
a
3
1 2 4 5
18.1.2 Isolering af kølerør
BEMÆRK
Rør og andre dele under tryk skal kunne anvendes til kølemiddel. Anvend helvalset
kobber deoxideret med phosphorsyre til kølemidler.
▪ Brug kun helvalset kobber deoxideret med phosphorsyre.
▪ Fremmede materialer inde i rørene (inklusive olie til brug ved fremstilling), skal
være ≤30mg/10m.
▪ Hærdningsgrad: brug rør med en hærdningsgrad afhængigt af rørdiameteren
som vist i tabellen nedenfor.
Rør Ø Hærdningsgrad for rørmateriale
≤15,9mm O (udglødet)
≥19,1mm 1/2H (halvhårdt)
▪ Beregn alle rørlængder og -afstande (se "Om længden på rør"[477]).
▪ Brug polyethylenskum som isoleringsmateriale:
- med en varmeoverførselshastighed på mellem 0,041 og 0,052W/mK (0,035 og
- med en varmemodstand på mindst 120°C
▪ Isoleringstykkelse
Omgivende temperatur Luftfugtighed Minimum tykkelse
18.1.3 Valg af rørstørrelse
Bestem den korrekte størrelse med brug af de følgende tabeller og
referencetegningen (kun et eksempel).
0,045kcal/mh°C)
≤30°C 75% til 80% relativ
>30°C ≥80% relativ luftfugtighed 20mm
15mm
luftfugtighed
A, B, C: Rør mellem udendørsenhed og (første) sæt med køleforgreningsrør
Referencevejledning vedrørende montering og brug
72
1,2 VRVDX indendørsenhed
3 BS-enhed (BP*)
4,5 RADX indendørsenhed
a,b Forgreningsrør indendørs
x,y Udendørs sæt til tilslutning af flere enheder
Vælg ud fra følgende tabel i henhold til udendørsenhedens totale kapacitet,
tilsluttet nedstrøms.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 73
18 | Rørinstallation
Udendørsenhed
kapacitetstype (HP)
8 19,1 9,5
10 22,2 9,5
12~16 28,6 12,7
18~22 28,6 15,9
24 34,9 15,9
26~34 34,9 19,1
36~54 41,3 19,1
D: Rørføring mellem sæt med køleforgreningsrør
Vælg ud fra følgende tabel i henhold til indendørsenhedens totale kapacitet,
tilsluttet nedstrøms. Tilslutningsrøret må ikke være større end kølerøret valgt på
basis af systemets generelle modelnavn.
Kapacitet for
indendørsenhed
<150 15,9 9,5
150≤x<200 19,1
Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
200≤x<290 22,2
290≤x<420 28,6 12,7
420≤x<640 15,9
640≤x<920 34,9 19,1
≥920 41,3
Eksempel:
▪ Nedstrøms kapacitet for E=kapacitetsindeks for enhed 1
▪ Nedstrøms kapacitet for D=kapacitetsindeks for enhed 1+kapacitetsindeks for
enhed 2
E: Rørføring mellem sæt med køleforgreningsrør og indendørsenhed
Rørstørrelse for direkte tilslutning til indendørsenheder skal have samme
tilslutningsstørrelse som indendørsenheden (hvis indendørsenheden er VRV DX
eller hydroboks).
Kapacitet for
indendørsenhed
Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
15~50 12,7 6,4
63~140 15,9 9,5
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
200 19,1
250 22,2
▪ Når den ækvivalente rørlængde mellem udendørs- og indendørsenheder er 90m
eller mere, skal størrelsen på hovedrørene (både på gas- og væskesiden) forøges.
Afhængigt af rørføringens længde kan kapaciteten falde, men selv i dette tilfælde
skal størrelsen på hovedrøret forøges. Du kan se yderligere specifikationer i
bogen med tekniske data.
Referencevejledning vedrørende montering og brug
73
Page 74
18 | Rørinstallation
e
d
b
c
a
a Udendørsenhed
b Hovedrør (forøges, hvis den ækvivalente rørlængde er ≥90m)
c Første køleforgreningsrør
d Rørføring mellem sæt med køleforgreningsrør og indendørsenhed
e Indendørsenhed
Større rør
HP klasse Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
8 19,1 → 22,2 9,5 → 12,7
10 22,2 → 25,4
12+14 28,6
16 28,6 → 31,8
(a)
(b)
(a)
12,7 → 15,9
18~22 15,9 → 19,1
24 34,9
26~34 34,9 → 38,1
36~54 41,3
(a)
Hvis den anbefalede rørstørrelse (overstørrelse) IKKE kan fås, skal man bibeholde den
originale rørdiameter. Størrelser over den anførte overstørrelse er ikke tilladt. Men selvom
man anvender standard størrelsen, må den ækvivalente rørlængde være over 90m.
(b)
Rør i overstørrelse er IKKE tilladt.
(b)
(a)
(b)
19,1 → 22,2
▪ Kølemiddelrørenes vægtykkelse skal overholde gældende lokale og nationale
bestemmelser. Minimal rørtykkelse for R410A rør skal følge angivelserne i
tabellen nedenfor.
Rørdiameter (mm) Minimal tykkelse t (mm)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
▪ Hvis den påkrævede rørdimension (mål angivet i tommer) ikke forefindes, kan
man også anvende andre diametre (mål angivet i mm), hvis man er opmærksom
på følgende:
- Man skal vælge den rørdimension, som ligger tættest på den påkrævede
dimension.
- Man skal anvende passende adaptere til overgangen fra rør med mål i tommer
til rør med mål imm (medfølger ikke).
- Beregningen af ekstra mængde kølemiddel skal justeres, som nævnt i "Sådan
bestemmes den yderligere kølemiddelmængde"[499].
Referencevejledning vedrørende montering og brug
74
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 75
F: Rørføring mellem køleforgreningsrør og BS-enhed (BP-boks)
Rørstørrelse for direkte tilslutning til BS-enhed (BP*) skal være baseret på den
totale kapacitet for de tilsluttede indendørsenheder (kun hvis der er tilsluttet
RADX indendørsenheder).
18 | Rørinstallation
Indeks over samlet
kapacitet for tilsluttede
Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
indendørsenheder
20~62 12,7 6,4
63~149 15,9 9,5
150~208 19,1
Eksempel:
Nedstrøms kapacitet for F=[kapacitetsindeks for enhed 4]+[kapacitetsindeks for
enhed 5]
G: Rørføring mellem BS-enhed (BP-boks) og RA DX indendørsenhed
Kun hvis der er tilsluttet RADX indendørsenheder.
Kapacitet for
indendørsenhed
Rørstørrelse udvendig diameter (mm)
Gasrør Væskerør
20, 25, 30 9,5 6,4
50 12,7
60 9,5
71 15,9
18.1.4 Valg af sæt med køleforgreningsrør
Samleled til kølerør
Vedrørende røreksempel, se "Valg af rørstørrelse"[472].
▪ Ved anvendelse af samleled ved den første forgrening set fra udendørsenheds-
siden skal du vælge fra den følgende tabel i overensstemmelse med
udendørsenhedens kapacitet (eksempel: samleled a).
Udendørsenhed kapacitetstype (HP) 2 rør
8+10 KHRQ22M29T9
12~22 KHRQ22M64T
24~54 KHRQ22M75T
▪ Vedr. samleled til andre forgreninger end den første (eksempel samleled b) skal
du vælge det korrekte sæt med forgreningsrør baseret på oversigten over total
kapacitet for alle indendørsenheder tilsluttet efter køleforgreningsrøret.
Kapacitet for indendørsenhed 2 rør
<200 KHRQ22M20T
200≤x<290 KHRQ22M29T9
290≤x<640 KHRQ22M64T
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
≥640 KHRQ22M75T
▪ Vedrørende samlerør skal man vælge ud fra følgende tabel i henhold til den
totale kapacitet på alle indendørsenheder, som er tilsluttet under samlerøret.
Referencevejledning vedrørende montering og brug
75
Page 76
18 | Rørinstallation
Ø22.2 mm
Ø28.6 mm
Ø19.1 mm
Kapacitet for indendørsenhed 2 rør
<200 KHRQ22M29H
200≤x<290
290≤x<640 KHRQ22M64H
(a)
≥640 KHRQ22M75H
(a) Hvis rørstørrelsen over samlerøret er Ø34,9 eller mere, skal der anvendes
KHRQ22M75H.
INFORMATION
Der kan maksimalt tilsluttes 8 forgreninger til et samlerør.
▪ Sådan vælger du udendørs tilslutning af sæt med flere rørforbindelser. Vælg ud
fra følgende tabel i henhold til antal udendørsenheder.
Antal udendørsenheder Navn på sæt med forgreninger
2 BHFQ22P1007
3 BHFQ22P1517
RYYQ22~54 modellerne, bestående af to eller tre RYMQ moduler, skal bruge et 3rørs system. Der findes et ekstra udligningsrør til disse moduler (ud over de
almindelige gas- og væskerør). Dette udligningsrør leveres ikke til RYYQ8~20 eller
RXYQ8~54 enheder.
Udligningsrørets tilslutninger til de forskellige RYMQ moduler er nævnt i tabellen
nedenfor.
RYMQ Udligningsrør Ø (mm)
8 19,1
10~16 22,2
18+20 28,6
Bestemmelse af udligningsrørets diameter:
▪ I tilfælde af 3 multi-enheder: diameteren på forbindelsen mellem udendørs rør
og T‑ stykker skal overholdes.
▪ I tilfælde af 2 multi-enheder: forbindelsesrøret skal have den største diameter.
Udligningsrøret er aldrig forbundet med indendørsenhederne.
Eksempel: (multi-kombination efter eget valg)
RYMQ8+RYMQ12+RYMQ18. Største forbindelse er Ø28,6 (RYMQ18); Ø22,2
(RYMQ12) og Ø19,1 (RYMQ8). På tegningen nedenfor vises kun udligningsrøret.
Referencevejledning vedrørende montering og brug
76
INFORMATION
Reduktionsdele og T-stykker medfølger ikke.
BEMÆRK
Køleforgreningsrør kan kun anvendes sammen med R410A.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 77
18.1.5 Om længden på rør
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
Sørg for at rørinstallationen overholder den maksimalt tilladte rørlængde, tilladte
niveauforskel og tilladte rørlængde efter forgrening som angivet nedenfor. Der
beskrives tre muligheder, herunder VRV DX indendørsenheder kombineret med
hydroboks-enheder eller RADX indendørsenheder.
Definitioner
Faktisk rørlængde Rørlængde mellem udendørs
Ækvivalent rørlængde
Total rørlængde Total rørlængde fra udendørs
H1 Højdeforskel mellem udendørs- og
H2 Højdeforskel mellem indendørsenheder.
18 | Rørinstallation
Betegnelse Definition
(a)
indendørsenheder.
(b)
Rørlængde mellem udendørs
indendørsenheder.
indendørsenheder.
indendørsenheder.
(a)
(a)
og
og
til alle
H3 Højdeforskel mellem udendørsenheder.
H4 Højdeforskel mellem udendørsenhed og BP-enhed.
H5 Højdeforskel mellem BP-enheder.
H6 Højdeforskel mellem BP-enhed og RADX
(a)
Hvis systemets kapacitet er en installation med flere udendørsenheder, se da igen "første
udendørs forgrening set fra indendørsenheden".
(b)
Antaget ækvivalent rørlængde på samleled =0,5m og samlerør=1m (til beregning af
ækvivalent rørlængde, ikke til beregning af mængde kølemiddel til påfyldning).
18.1.6 Rørlængde: Kun VRV DX
System kun med VRVDX indendørsenheder:
indstilling af system
indendørsenhed.
Eksempel Beskrivelse
Eksempel 1,1
Enkelt udendørsenhed
Forgreningsrør med
samleled
VRV IV+ varmepumpe
4P546228-1B – 2020.10
RYYQ+RYMQ+RXYQ8~20U7Y1B
Eksempel 1,2
Enkelt udendørsenhed
Forgreningsrør med
samleled og samlerør
Referencevejledning vedrørende montering og brug
77
Page 78
18 | Rørinstallation
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
t
u
r
s
H1
H2
a
j k
b
1 2 3 4 5 6
7 8
c d e f g h
t
u
r
s
BA
H1
H3
H2
a
b
1 2 3 4 5 6 7
8
c d e f g h i
t
u
r
s
H1
H3
H2
r s
u
t
Eksempel Beskrivelse
Eksempel 1,3
Eksempel 2,1
Eksempel 2,2
Eksempel 2,3
Enkelt udendørsenhed
Forgreningsrør med
samlerør
Flere udendørsenheder
Forgreningsrør med
samleled
Flere udendørsenheder
Forgreningsrør med
samleled og samlerør
Flere udendørsenheder
Forgreningsrør med
samlerør
Eksempel 3
Med standard multiopbygning
Indendørsenhed
Samleled
Samlerør
Rørsæt til udendørsenhed til tilslutning af flere forbindelser
Maksimalt tilladte længde
▪ Mellem udendørs- og indendørsenheder (enkelt/multi-kombinationer)
Referencevejledning vedrørende montering og brug
78
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 79
Faktisk rørlængde 165m/135m
Eksempel 1,1
▪ enhed8: a+b+c+d+e+f+g+p≤165m
Eksempel 1,2
▪ enhed6: a+b+h≤165m
▪ enhed8: a+i+k≤165m
Eksempel 1,3
▪ enhed8: a+i≤165m
Eksempel 2,1
▪ enhed8: a+b+c+d+e+f+g+p≤135m
Ækvivalent længde 190m/160m
Total rørlængde 1000m/500m
Eksempel 1,1
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤1000m
Eksempel 2,1
▪ a+b+c+d+e+f+g+h+i+j+k+l+m+n+p≤500m
18 | Rørinstallation
▪ Mellem udendørs forgrening og udendørsenhed (kun ved installation med flere
udendørsenheder)
Faktisk rørlængde 10m
Eksempel 3
▪ r, s, t≤10m; u≤5m
Ækvivalent længde 13m
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
79
Page 80
18 | Rørinstallation
H1
1
2
3
a
A
h i j k l m n
B C D E F G
pb c d e f
1 2 3 4 5 6 7
8
g
H2
Maksimal tilladt højdeforskel
H1 ≤50m (40m) (hvis udendørsenhed er placeret lavere end
indendørsenheder)
Ekstra forlængelse op til 90m er mulig uden ekstra sæt:
▪ Hvis udendørsenheden er placeret højere end indendørsenheden:
ekstra forlængelse op til 90m er mulig, og følgende 2 betingelser skal
være opfyldt:
- Større væskerør (se tabel "Større rør" i "E: Rørføring mellem sæt med
køleforgreningsrør og indendørsenhed"[473]).
- En specifik indstilling på udendørsenheden er påkrævet (se [2‑49] i
"Tilstand 2: Indstillinger på brugsstedet"[4133]).
▪ Hvis udendørsenheden er placeret lavere end indendørsenheden:
ekstra forlængelse op til 90m er mulig, og følgende 6 betingelser skal
være opfyldt:
- 40~60m: minimum forbindelsesforhold på tilslutning: 80%.
- 60~65m: minimum forbindelsesforhold på tilslutning: 90%.
- 65~80m: minimum forbindelsesforhold på tilslutning: 100%.
- 80~90m: minimum forbindelsesforhold på tilslutning: 110%.
- Større væskerør (se tabel "Større rør" i "E: Rørføring mellem sæt med
køleforgreningsrør og indendørsenhed"[473]).
- En specifik indstilling på udendørsenheden er påkrævet (se [2‑35] i
"Tilstand 2: Indstillinger på brugsstedet"[4133]).
H2 ≤30m
H3 ≤5m
Maksimalt tilladte længde efter forgrening
Rørlængde fra det første køleforgreningsrør til indendørsenheden ≤40 m.
Eksempel 1.1: enhed 8: b+c+d+e+f+g+p≤40m
Eksempel 1.2: enhed 6: b+h≤40m, unit 8: i+k≤40m
Eksempel 1.3: enhed 8: i≤40m
Forlængelse er dog mulig, hvis alle betingelser nedenfor er opfyldt. I dette tilfælde
kan forlængelsen være op til 90m.
Referencevejledning vedrørende montering og brug
80
1 Udendørsenhed
2 Samleled (A~G)
3 Indendørsenhed (1~8)
Betingelser:
a Rørlængden mellem alle indendørsenheder og nærmeste forgrening er
≤40m.
Eksempel: h, i, j … p≤40m
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 81
18 | Rørinstallation
a
A
h i j k l m n
B C D E F G
p
b c d e f
1 2 3 4 5 6 7
8
g
H1
H2
a
b
c d e f
i
k
j
g h
A B
1 2 3 4 5 6
7 8
H1
H2
a
c
b d e fig h
1 2 3 4 5 6 7
8
H1
H2
b Det er nødvendigt at forøge rørstørrelsen på gas- og væskerøret, hvis
rørlængden mellem den første forgrening og den sidste indendørsenhed er
mere end 40m.
Hvis den forøgede rørstørrelse er større end rørstørrelsen på hovedrøret,
skal størrelsen på hovedrøret også forøges.
Forøg rørstørrelsen som følger:
9,5 → 12,7; 12,7 → 15,9; 15,9 → 19,1; 19,1 → 22,2; 22,2 → 25,4
31,8
(a)
; 34,9 → 38,1
(a)
(a) Hvis den anbefalede rørstørrelse (overstørrelse) IKKE kan fås, skal man
anvende standard størrelsen. Størrelser over den anførte overstørrelse er
ikke tilladt. Men selvom man anvender standard størrelsen, kan man øge den
maksimalt tilladte længde efter den første forgrening, hvis alle andre
betingelser er opfyldt.
Eksempel: enhed8: b+c+d+e+f+g+p≤90m og b+c+d+e+f+g>40m; forøg
rørstørrelsen på b, c, d, e, f, g.
c Når rørstørrelsen forøges (trinb), skal rørlængden tælles dobbelt (dog ikke
for hovedrøret og rørene, der ikke er forøget i størrelse).
Den totale rørlængde skal være inden for visse begrænsninger (se tabellen
ovenfor).
(a)
; 28,6 →
Eksempel: a+b×2+c×2+d×2+e×2+f×2+g×2+h+i+j+k+l+m+n+p≤1000m
(500m).
d Forskellen i rørlængde mellem den nærmeste indendørsenhed (fra første
forgrening) og udendørsenheden, og fra fjerneste indendørsenhed til
udendørsenheden er ≤40m.
Eksempel: Den fjerneste indendørsenhed 8. Den nærmeste indendørsenhed
1 → (a+b+c+d+e+f+g+p)–(a+h)≤40m.
18.1.7 Rørlængde: VRV DX og hydroboks
System med VRVDX indendørsenheder og hydroboks:
indstilling af system
Eksempel Beskrivelse
Eksempel 1
Forgreningsrør med
samleled
Eksempel 2
Forgreningsrør med
samleled og samlerør
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Eksempel 3
Forgreningsrør med
samlerør
Referencevejledning vedrørende montering og brug
81
Page 82
18 | Rørinstallation
1~7 VRVDX indendørsenheder
8 Hydroboks-enhed (HXY080/125)
Maksimalt tilladte længde
Mellem udendørs- og indendørsenheder.
Faktisk rørlængde 135m
Eksempel 1:
▪ a+b+c+d+e+f+g+p≤135 m
▪ a+b+c+d+k≤135m
Eksempel 2:
▪ a+i+k≤135m
▪ a+b+e≤135m
Eksempel 3:
▪ a+i≤135m
▪ a+d≤135m
Ækvivalent længde
(a)
160m
Total rørlængde 300m
(a)
Antaget ækvivalent rørlængde på samleled =0,5m og samlerør=1m (til beregning af
ækvivalent rørlængde, ikke til beregning af mængde kølemiddel til påfyldning).
Maksimalt tilladte højdeforskel (på hydroboks indendørsenhed)
H1 ≤50m (40m) (hvis udendørsenhed er placeret lavere end
indendørsenheder)
H2 ≤15m
Maksimalt tilladte længde efter forgrening
Rørlængde fra det første køleforgreningsrør til indendørsenheden ≤40 m.
Eksempel 1: enhed 8: b+c+d+e+f+g+p≤40m
Eksempel 2: enhed 6: b+h≤40m, unit 8: i+k≤40m
Eksempel 3: enhed 8: i≤40m, unit 2: c≤40m
18.1.8 Rørlængde: VRV DX og RA DX
Til system med VRVDX indendørsenheder og RADX indendørsenheder:
Eksempel 3:
▪ a+b+c+d+e+f+g+h+i≤300m
Referencevejledning vedrørende montering og brug
82
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 83
indstilling af system
H5
H4
a
c
fe
h
H1
BP1 6
i
j
g
b d
A B
7
k
l
BP2
5
4
321
H2
H6
Samlerør
BP-boks
1~5 RADX indendørsenheder
6,7 VRVDX indendørsenheder
Maksimalt tilladte længde
▪ Mellem udendørsenhed og indendørsenhed.
Faktisk rørlængde 100m
Eksempel:
18 | Rørinstallation
a+b+g+l≤100m
Ækvivalent længde
(a)
120m
Total rørlængde 250m
Eksempel:
a+b+d+g+l+k+c+e+f+h+i+j≤250m
(a)
Antaget ækvivalent rørlængde på samleled =0,5m og samlerør=1m (til beregning af
ækvivalent rørlængde, ikke til beregning af mængde kølemiddel til påfyldning).
▪ Mellem BP-enhed og indendørsenhed.
Kapacitet for indendørsenhed Rørlængde
<60 2~15m
60 2~12m
71 2~8m
Bemærk: Minimum tilladte længde mellem udendørsenhed og første sæt med
køleforgreningsrør>5 m (lyden af cirkulerende kølemiddel fra udendørsenheden
kan blive overført).
Eksempel: a>5m
Maksimal tilladt højdeforskel
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
H1 ≤50m (40m) (hvis udendørsenhed er placeret lavere end
indendørsenheder)
H2 ≤15m
H4 ≤40m
H5 ≤15m
H6 ≤5m
Referencevejledning vedrørende montering og brug
83
Page 84
18 | Rørinstallation
a
b
b
a
b
a
a
b
a
b
b
a
a
a
b b b
a
b b b
a
b
a
b
a
b
18.1.9 System med flere udendørsenheder: Mulig opbygning
Maksimalt tilladte længde efter forgrening
Rørlængde fra det første køleforgreningsrør til indendørsenheden ≤50m.
Eksempel: b+g+l≤50m
Hvis rørlængden mellem den første forgrening og BP-enheden eller VRV DX
indendørsenheden er mere end 20m, er det nødvendigt at forøge størrelsen på
gas- og væskerør mellem første forgrening og BP-enheden eller VRV DX
indendørsenheden. Hvis rørdiameteren på det rør, der er gjort større, overskrider
diameteren på røret før det første sæt med forgreningsrør, så skal dette rør også
være større.
▪ Rørene mellem udendørsenhederne skal føres vandret eller en smule opad for at
undgå risikoen for ansamling af olie i rørene.
Skitse 1
a Til indendørsenhed
b Rør mellem udendørsenheder
IKKE tilladt (olie forbliver i rørene)
Tilladt
Skitse 2
▪ For at undgå ansamling af olie i den yderste udendørsenhed skal man altid
tilslutte spærreventilen og rørene mellem udendørsenheder som vist under de 4
korrekte muligheder på tegningen nedenfor.
Referencevejledning vedrørende montering og brug
84
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 85
18 | Rørinstallation
a
a
a
≥200 mm
a
b
≤2 m
a
≤2 m ≤2 m
≥200 mm
≥200 mm
b
>2 m >2 m
A B C
a b c
a Til indendørsenhed
b Der ansamles olie ved den yderste udendørsenhed, når systemet standses
IKKE tilladt (olie forbliver i rørene)
Tilladt
▪ Hvis rørlængden mellem udendørsenhederne overskrider 2m, skal man hæve
gasrøret 200mm eller mere inden for en længde af 2m fra sættet.
Hvis Så
≤2m
>2m
18.2 Tilslutning af kølerør
18.2.1 Om tilslutning af kølerør
a Til indendørsenhed
b Rør mellem udendørsenheder
BEMÆRK
Der er begrænsninger i tilslutningsrækkefølgen for kølerør mellem udendørsenheder
under installation, hvis der benyttes et system med flere udendørsenheder. Du skal
installere i henhold til følgende begrænsninger. Kapaciteten på udendørsenhederne
A, B og C skal overholde følgende betingelser: A≥B≥C.
a Til indendørsenheder
b Sæt til tilslutning af flere rørforbindelser på udendørsenhed (første forgrening)
c Sæt til tilslutning af flere rørforbindelser på udendørsenhed (anden forgrening)
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Udendørsenheden og indendørsenhederne skal være monteret, før man tilslutter
kølerørene.
Tilslutning af kølerør omfatter:
▪ Føring og tilslutning af kølerør til udendørsenheden
▪ Beskyttelse af udendørsenheden mod tilsmudsning
▪ Tilslutning af kølerør til indendørsenheden (se installationsvejledningen til
indendørsenhederne)
Referencevejledning vedrørende montering og brug
85
Page 86
18 | Rørinstallation
18.2.2 Forholdsregler i forbindelse med tilslutning af kølerør
▪ Forbindelse af rørsæt med flere tilslutninger
▪ Tilslutning af køleforgreningsrør
▪ Se retningslinierne for:
- Lodning
- Brug af spærreventilerne
- Fjernelse af sammenklemte rør
BEMÆRK
Sørg for, at kølerørsinstallationen er i overensstemmelse med gældende lovgivning. I
Europa er EN378 den gældende standard.
BEMÆRK
Kontrollér, at rørføring på brugsstedet og tilslutninger er aflastede.
ADVARSEL
Under test må produktet ALDRIG sættes under højere tryk end det maksimalt tilladte
tryk (som angivet på enhedens typeskilt).
ADVARSEL
Træf de nødvendige forholdsregler i tilfælde af kølemiddellækage. Hvis der trænger
kølegas ud i rummet, skal rummet udluftes med det samme. Mulige risici:
▪ Hvis der trænger kølemiddel ud i et lukket rum, kan det medføre mangel på ilt.
▪ Der kan dannes giftige gasser, hvis kølegassen kommer i kontakt med ild.
ADVARSEL
Kølemidlet skal ALTID genvindes. De må IKKE slippes direkte ud i miljøet. Brug en
vakuumpumpe til at tømme installationen.
▪ Brug kun helvalset kobber deoxideret med phosphorsyre.
BEMÆRK
Når alle rør er blevet forbundet, skal du sikre, at der ikke er nogen gaslækager. Brug
nitrogen til at registrere gasudslip.
18.2.3 System med flere udendørsenheder: Forberedte huller
Tilslutning Beskrivelse
Tilslutning på forsiden Lav de forberedte huller i frontpladen for at tilslutte.
Referencevejledning vedrørende montering og brug
86
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 87
18.2.4 Føring af kølerør
a b
c
c
b
a
Installation af kølerør kan foretages med tilslutning på forsiden eller i siden (ved
udføring gennem bunden), som vist på billedet nedenfor.
18 | Rørinstallation
Tilslutning Beskrivelse
Tilslutning i bunden Lav huller ved den forberedte indgang på
bundrammen, og før rørene under bunden.
a Tilslutning i venstre side
b Tilslutning på forsiden
c Tilslutning i højre side
Ved tilslutning i siden skal man lave det forberedte hul i bundpladen:
a Stort forberedt hul
b Bor
c Boresteder
BEMÆRK
Man skal være forsigtig, når man laver hul ved de forberedte indgange:
▪ Undgå at beskadige kabinettet.
▪ Når man har lavet huller, anbefaler vi, at man fjerner grater og maler kanterne og
områderne omkring kanterne med reparationsmalingen for at undgå korrosion.
▪ Når man leder el-ledninger gennem hullerne i de forberedte kabelindgange, skal
man vikle tape omkring ledningerne for at undgå beskadigelse.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
18.2.5 Tilslutning af kølerør til udendørsenheden
INFORMATION
Al rørføring mellem enhederne på brugsstedet skal leveres af brugeren, med
undtagelse af de medfølgende ekstra rør.
Referencevejledning vedrørende montering og brug
87
Page 88
18 | Rørinstallation
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a
a
A B
7.5°
7.5°
>120 mm
>500 mm
BEMÆRK
Forholdsregler i forbindelse med tilslutning af rør på brugsstedet. Tilsæt
loddemateriale som vist på tegningen.
BEMÆRK
▪ Brug de medfølgende ekstra rør, når du laver rørarbejde på brugsstedet.
▪ Rørføringen på brugsstedet må ikke berøre andre rør, bundpladen eller
sidepladen. Man skal især ved tilslutning i bunden og i siden huske at beskytte
rørene med passende isoleringsmateriale, så de ikke berører kabinettet.
Tilslut spærreventilerne med rørføringen på stedet med de ekstra rør, der følger
med enheden.
Forbindelserne til forgreningssættene skal laves af montøren (rør på brugsstedet).
18.2.6 Tilslutning af sæt med flere rørforbindelser
BEMÆRK
Forkert installation kan medføre driftsfejl på udendørsenheden.
▪ Montér samlingerne vandret, så sikkerhedsmærkatet (a), som sidder på
samlingerne, vender opad.
- Vip ikke samlingen mere end 7,5° (se billede A).
- Installér ikke samlingen lodret (se billede B).
a Sikkerhedsmærkat
IKKE tilladt
Tilladt
▪ Kontrollér, at den totale længde på det rør, der er forbundet med samlingen, er
fuldstændig lige i en længde på mere end 500mm. Der skal være tilsluttet et lige
stykke rør på brugsstedet på mere end 120mm for at sikre, at der er et lige
rørstykke på mere end 500mm.
Referencevejledning vedrørende montering og brug
88
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 89
18.2.7 Tilslutning af sæt med køleforgreningsrør
A
B
±
3
0
°
a
b
c
a
a
Se medfølgende installationsvejledning med supplerende oplysninger om
installation af forgreningsrør.
▪ Montér samleleddet, så det forgrener enten vandret eller lodret.
▪ Montér samlerøret, så det forgrener vandret.
a Horisontal overflade
b Samleled monteret lodret
c Samleled monteret vandret
18 | Rørinstallation
18.2.8 Beskyttelse mod tilsmudsning
Beskyt rørene, som beskrevet i den følgende tabel, for at undgå fugt, smuds osv. i
at trænge ind i rørene.
Enhed Installationsperiode Beskyttelsesmetode
Udendørsenhed >1måned Klem røret
Indendørsenhed Uanset perioden
Blokér alle hullerne, hvor der føres rør og ledninger igennem, med
tætningsmateriale (medfølger ikke), ellers vil enhedens kapacitet falde, og små dyr
kan trænge ind i enheden.
Eksempel: rørføring ud gennem forsiden.
a Luk områderne markeret med " ". (Når rørene føres ud gennem frontpanelet.)
▪ Brug kun rene rør.
<1måned Klem eller tape røret
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
▪ Hold rørenderne nedad, når der afgrates.
▪ Dæk rørenderne, når de føres gennem en væg, så der ikke trænger støv og/eller
partikler ind i røret.
Referencevejledning vedrørende montering og brug
89
Page 90
18 | Rørinstallation
1
1
1
1
2 2
≤Ø25.4 >Ø25.4
a b c d e
f
f
18.2.9 Lodning af rørenden
BEMÆRK
Forholdsregler i forbindelse med tilslutning af rør på brugsstedet. Tilsæt
loddemateriale som vist på tegningen.
▪ Indblæs kvælstof ved lodning, hvilket forhindrer, at der dannes store mængder
oxideret film på indersiden af rørene. Denne film kan påvirke ventiler og
kompressorer i kølesystemet negativt og medføre, at anlægget ikke fungerer
korrekt.
▪ Man skal med en trykreduktionsventil indstille kvælstoftrykket til 20kPa (0.2bar)
(lige nok til, at man kan mærke det på huden).
a Kølerør
b Del, som skal loddes
c Omvikling
d Manuel ventil
e Trykreduktionsventil
f Kvælstof
▪ Brug IKKE antioxidanter ved lodning af rørsamlingerne.
Rester herfra kan tilstoppe rørene og ødelægge udstyret.
▪ Brug IKKE flusmiddel ved lodning af kobber-kobber kølerør. Ved lodning skal man
anvende fosfor-kobber-loddemateriale (BCuP), som ikke behøver flusmiddel.
Flusmiddel er ekstremt skadeligt for kølerørene. Hvis man eksempelvis bruger
klorinbaseret flusmiddel, vil det medføre rørkorrosion, eller det vil beskadige
køleolien, hvis flusmidlet indeholder fluor.
▪ Beskyt altid de omgivende overflader (f.eks. isoleringsskum) fra varme ved
lodning.
18.2.10 Anvendelse af stophane og servicetilslutning
Sådan håndteres stopventilen
Tag følgende retningslinjer i betragtning:
▪ Alle spærreventiler skal stå åbne under drift.
Referencevejledning vedrørende montering og brug
90
▪ Spærreventilerne til gas og væske er lukket fra fabrikken.
▪ På billedet nedenfor vises navnet på hver del, der skal anvendes ved håndtering
af spærreventilen.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 91
18 | Rørinstallation
c
d
a
b
a b
c
d
e
a Serviceåbning og prop på serviceåbning
b Spærreventil
c Rørforbindelse på brugsstedet
d Støvhætte
a Serviceåbning
b Støvhætte
c Sekskanthul
d Aksel
e Tætning
▪ Brug IKKE magt ved håndtering af spærreventilen. Hvis du gør det, kan
ventillegemet brække.
Åbning af spærreventilen
1 Tag dækslet over spærreventilen af.
2 Sæt en unbrakonøgle ind i spærreventilen og drej den mod uret.
3 Hold op, når du ikke kan dreje spærreventilen længere.
4 Montér spærreventil-dækslet.
Resultat: Ventilen er nu åben.
For at åbne Ø19,1~Ø25,4mm spærreventilen helt skal man dreje unbrakonøglen,
indtil der nås et moment på mellem 27 og 33N•m.
Et forkert moment kan medføre kølemiddellækage og at spærreventilens prop
bliver defekt.
BEMÆRK
Vær opmærksom på, at de nævnte moment-værdier kun gælder for åbning af
Ø19,1~Ø25,4mm spærreventiler.
Lukning af spærreventilen
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
1 Tag dækslet over spærreventilen af.
Referencevejledning vedrørende montering og brug
91
Page 92
18 | Rørinstallation
Håndtering af spærreventil-dækslet
2 Sæt en unbrakonøgle ind i spærreventilen og drej den med uret.
3 Hold op, når du ikke kan dreje spærreventilen længere.
4 Montér spærreventil-dækslet.
Resultat: Ventilen er nu lukket.
▪ Spærreventilens prop er forseglet, som vist af pilen. Dækslet må IKKE blive
beskadiget.
▪ Efter indstilling af spærreventilen skal du spænde dækslet på spærreventilen
korrekt og kontrollere for kølemiddellækage. Se tilspændingsmomentet i tabellen
nedenfor.
Håndtering af serviceåbningen
▪ Brug altid en påfyldningsslange med en pressetap, da serviceåbningen er en
schraderventil.
▪ Efter arbejde ved serviceåbningen skal du huske at spænde kappen over
serviceåbningen. Se tilspændingsmomentet i tabellen nedenfor.
▪ Se efter, om der trænger kølemiddel ud, efter at kappen over serviceåbningen er
blevet spændt.
Tilspændingsmoment
Størrelse
spærreventil
(mm)
Ø9,5 5~7 4mm 10,7~14,7
Tilspændingsmoment (N•m) (ved åbning eller lukning)
Ventillegeme Unbrakonøgle Serviceåbning
Referencevejledning vedrørende montering og brug
92
Ø12,7 8~10
Ø15,9 14~16 6mm
Ø19,1 19~21 8mm
Ø25,4
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 93

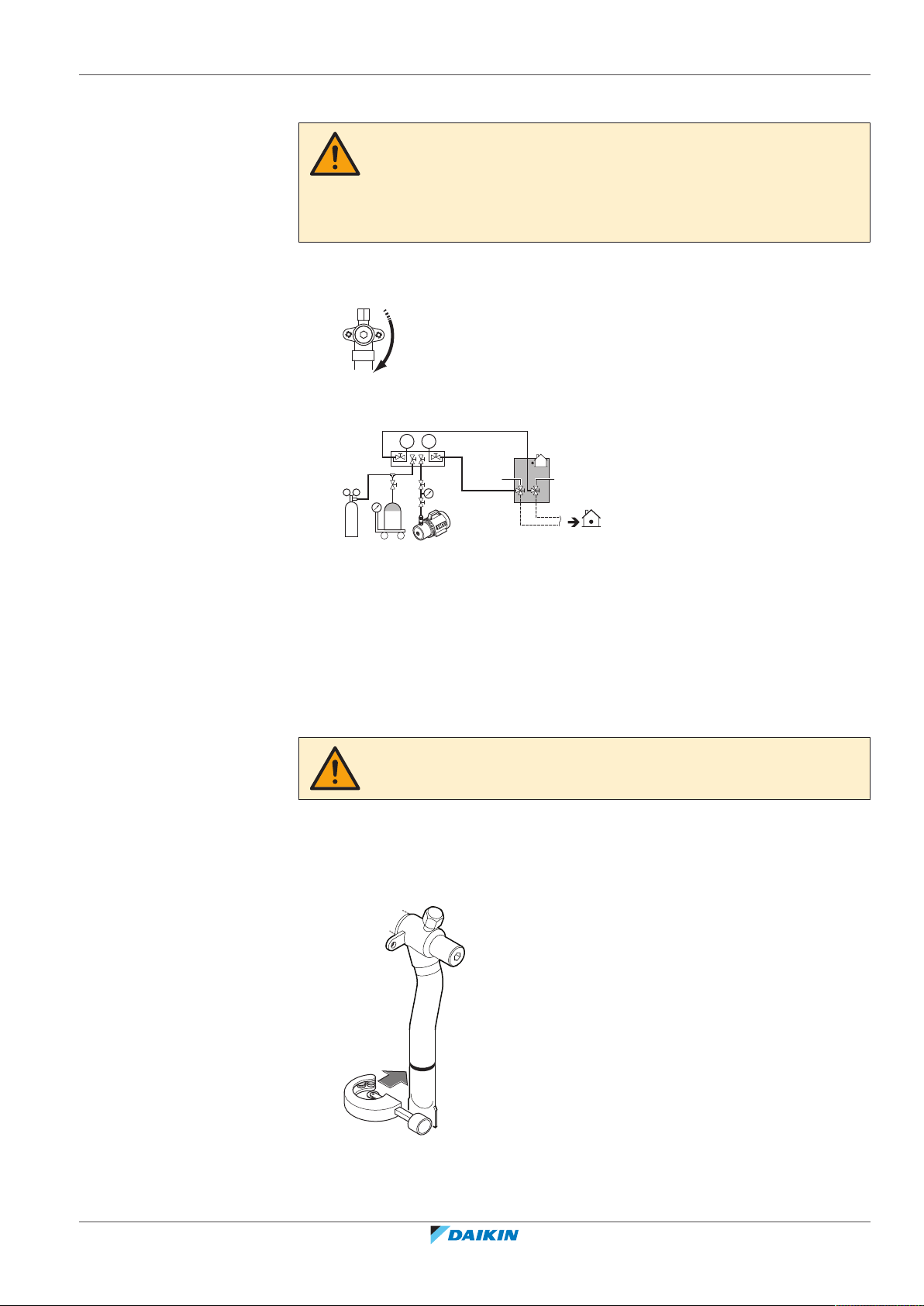

18.2.11 Fjernelse af lukkede, afrundede rør
p<p
>
R410AN2
b c e
a
f g
d
A B
ADVARSEL
Hvis der stadig findes gas eller olie inde i spærreventilen, kan det blæse det lukkede,
afrundede rør af.
Hvis man ignorerer disse anvisninger, kan det medføre tingsskade eller personskade,
som kan være alvorlig alt efter omstændighederne.
Gå frem på følgende måde for at fjerne lukkede, afrundede rør:
1 Kontrollér, at spærreventilerne er helt lukkede.
2 Tilslut udsugnings-/genvindingsenheden via en manifold til serviceåbningerne
på alle spærreventiler.
18 | Rørinstallation
a Trykreduktionsventil
b Kvælstof
c Vægtskåle
d Beholder til kølemiddel R410A (system med hævert)
e Vakuumpumpe
f Spærreventil væskeledning
g Spærreventil gasledning
A Ventil A
B Ventil B
3 Opsaml gas og olie fra lukkede, afrundede rør med en genvindingsenhed.
PAS PÅ
Lad ikke gasser trænge ud i atmosfæren.
4 Når al gas og olie er opsamlet fra lukkede, afrundede rør, skal man tage
påfyldningsslangen af og lukke serviceåbningerne.
5 Skær den nederste del af røret til gas-, væske- og udligningsspærreventilerne
langs den sorte linje. Brug passende værktøj (f.eks. en rørskærer).
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Referencevejledning vedrørende montering og brug
93
Page 94
18 | Rørinstallation
Er arbejdet med kølerørene
afsluttet?
Har indendørsenheder og/eller
udendørsenhed allerede været
tændt/ON?
Følg fremgangsmåden:
"Metode 2: Efter
strømforsyning TIL".
Afslutning af rørarbejde.
Følg fremgangsmåden:
"Metode 1: Før strømforsyning
TIL (gængs metode)".
Ja
Nej
Nej
Ja
18.3 Kontrol af kølerørene
18.3.1 Kontrol af kølerør
ADVARSEL
Fjern ALDRIG det lukkede, afrundede rør ved at lodde.
Hvis der findes gas eller olie inde i spærreventilen, kan det blæse det lukkede,
afrundede rør af.
6 Vent, indtil al olie er dryppet ud, før du fortsætter med at tilslutte rørene på
brugsstedet, hvis ikke tømningen har været fuldstændig.
Det er meget vigtigt, at alt rørføringsarbejde er afsluttet, før enhederne (udendørs
eller indendørs) tændes. Når enhederne er tændt, initialiseres
ekspansionsventilerne. Dette betyder, at ventilerne lukkes.
BEMÆRK
Når ekspansionsventilerne på brugsstedet er lukkede, kan man ikke lækageteste og
foretage vakuumtørring af rørene på brugsstedet og af indendørsenheder.
Metode 1: Før strømforsyning TIL
Hvis systemet endnu ikke er blevet tændt, er det ikke nødvendigt at gøre noget
specielt for at udføre lækagetesten og vakuumtørringen.
Metode 2: Efter strømforsyning TIL
Hvis systemet allerede er blevet tændt, aktiveres indstillingen [2‑21] (se "Adgang til
tilstand 1 eller 2" [4 128]). Denne indstilling vil åbne ekspansionsventilerne på
brugsstedet og sikre gennemløb af kølemiddel, hvorved man kan foretage
lækagetest og vakuumtørring.
FARE: RISIKO FOR ELEKTRISK STØD
Referencevejledning vedrørende montering og brug
94
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 95
18 | Rørinstallation
p<p
>
R410AN2
C
D
b c e
a
g
h
f
d
A B
BEMÆRK
Kontrollér, at alle indendørsenheder tilsluttet udendørsenheden er tændt.
BEMÆRK
Vent med indstilling [2‑21], indtil udendørsenheden har afsluttet initialiseringen.
Lækagetest og vakuumtørring
Tilslutning af kølerør omfatter:
▪ Kontrol for lækage på kølerørene.
▪ Vakuumtørring for at fjerne al fugt, luft eller kvælstof i kølerørene.
Hvis der er risiko for fugt i kølerørene (eksempelvis indtrængning af vand i rørene),
skal du vakuumtørre som beskrevet nedenfor, indtil al fugt er fjernet.
Alle rør inde i enheden er lækagetestet fra fabrikken.
Det er kun kølerør installeret på brugsstedet, der skal kontrolleres. Kontrollér
derfor, at alle udendørsenhedens spærreventiler er helt lukkede, før du foretager
lækagetest eller vakuumtørring.
BEMÆRK
Kontrollér, at alle ventiler (medfølger ikke) i rørene på brugsstedet er ÅBNE (ikke
udendørsenhedens spærreventiler!), før du påbegynder lækagetest og udsugning.
For yderligere information om ventilernes tilstand henvises til "Kontrol af kølerør:
Indstilling"[495].
18.3.2 Kontrol af kølerør: Generelle retningslinjer
Forbind vakuumpumpen via en manifold med serviceåbningen på alle
spærreventiler for at øge effektiviteten (se "Kontrol af kølerør: Indstilling"[495]).
BEMÆRK
Brug en 2-trins vakuumpumpe med en kontraventil eller en magnetventil, der kan
udsuge op til et manometertryk på −100,7kPa (−1,007bar) (5Torr absolut).
BEMÆRK
Sørg for, at pumpeolie ikke flyder ind i systemet, mens pumpen er ude af drift.
BEMÆRK
Foretag IKKE udluftning med brug af kølemiddel. Brug en vakuumpumpe til at tømme
installationen.
18.3.3 Kontrol af kølerør: Indstilling
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
a Trykreduktionsventil
b Kvælstof
Referencevejledning vedrørende montering og brug
95
Page 96
18 | Rørinstallation
c Vægtskåle
d Beholder til kølemiddel R410A (system med hævert)
e Vakuumpumpe
f Spærreventil væskeledning
g Spærreventil gasledning
h Spærreventil udligningsrør (kun til RYMQ)
A Ventil A
B Ventil B
C Ventil C
D Ventil D
Ventil Status for ventil
Ventil A Åbn
Ventil B Åbn
Ventil C Åbn
Ventil D Åbn
Spærreventil væskeledning Luk
Spærreventil gasledning Luk
Spærreventil udligningsrør Luk
BEMÆRK
Forbindelserne til indendørsenhederne og alle indendørsenheder skal også lækageog vakuumtestes. Hold ligeledes alle eventuelle ventiler (medfølger ikke) åbne i
rørføringen på brugsstedet.
Se yderligere detaljer i installationsvejledningen til indendørsenheden. Lækagetest og
vakuumtørring bør udføres, før strømforsyningen til enheden slås til. Hvis ikke, se da
også flowdiagrammet beskrevet tidligere i dette afsnit (se "Kontrol af kølerør"[494]).
18.3.4 Udførelse af lækagetest
Lækagetesten skal følge specifikationerne i EN378‑2.
Kontrol af lækage: Vakuumlækagetest
1 Udluft systemet fra væske- og gasrørene til –100,7 kPa (–1,007bar) (5 Torr
absolut) i mere end 2 timer.
2 Når værdien er nået, skal du slukke vakuumpumpen og kontrollere, at trykket
ikke stiger i mindst 1 minut.
3 Hvis trykket stiger, kan der være fugt i systemet (se vakuumtørring nedenfor)
eller lækage.
Kontrol af lækage: Lækagetest under tryk
1 Test for lækage ved at påføre en testvæske, der kan boble, ved alle
rørforbindelser.
2 Led al kvælstofgas ud.
3 Fjern undertrykket ved at lave tryk med kvælstofgas op til et minimum
manometertryk på 0,2MPa (2bar). Manometertrykket må aldrig være højere
end det maksimale driftstryk på enheden, det vil sige 4,0MPa (40bar).
Referencevejledning vedrørende montering og brug
96
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 97
BEMÆRK
Brug ALTID et anbefalet bobletestmiddel fra din grossist.
Brug ALDRIG sæbevand:
18.3.5 Udførelse af vakuumtørring
BEMÆRK
Forbindelserne til indendørsenhederne og alle indendørsenheder skal også lækageog vakuumtestes. Hold på brugsstedet ligeledes alle ventiler (medfølger ikke) til
indendørsenheden åbne.
Lækagetest og vakuumtørring bør udføres, før strømforsyningen til enheden slås til.
Hvis ikke, se "Kontrol af kølerør"[494] med yderligere information.
18 | Rørinstallation
▪ Sæbevand kan forårsage revnedannelse i komponenter såsom brystmøtrikker
eller stopventil-hætter.
▪ Sæbevand kan indeholde salt, som opsuger fugt, som vil fryse, når rørene bliver
kolde.
▪ Sæbevand indeholder ammoniak, der har en korroderende virkning ved samlinger
(mellem messing-brystmøtrikken og kobberdelen).
Gå frem som beskrevet nedenfor for at fjerne al fugt fra systemet:
1 Udluft systemet i mindst 2 timer til et target-vakuum på –100.7 kPa
2 Kontrollér, at target-vakuum opretholdes i mindst 1 time, med slukket
3 Hvis ikke du kan nå target-vakuum inden for 2 timer eller opretholde vakuum i
4 Afhængigt af om du ønsker at påfylde kølemiddel med det samme eller først
18.3.6 Isolering af kølerør
(–1.007bar) (5Torr absolut).
vakuumpumpe.
1 time, kan der være for meget fugt i systemet. I dette tilfælde skal du fjerne
vakuum ved at opbygge tryk med kvælstofgas til et manometertryk på
0,05MPa (0,5bar) og gentage trin 1 til 3, indtil al fugt er fjernet.
påfylde noget kølemiddel via væsketilførslen, skal du enten åbne
udendørsenhedens spærreventiler eller holde dem lukket. Se "Om påfyldning
af kølemiddel"[499] for yderligere oplysninger.
INFORMATION
Efter åbning af spærreventilen er det muligt, at trykket i kølerørene IKKE stiger. Dette
kan f.eks. skyldes, at ekspansionsventilen er lukket i udendørsenhedens kredsløb,
men det udgør IKKE noget problem for korrekt drift af enheden.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Efter afslutning af tæthedsprøve og vakuumtørring, skal kølerørene isoleres. Sørg
for at overholde disse punkter:
▪ Sørg for at isolere rørtilslutninger og køleforgreningsrør grundigt.
▪ Sørg for at isolere væske- og gasrør (for alle enheder).
▪ Brug varmebestandig polyetylenskum, som kan tåle en temperatur på 70°C, til
væskerør og polyetylenskum, som kan tåle en temperatur på 120°C, til gasrør.
▪ Montér ekstra isoleringsmateriale på kølerørene afhængigt af betingelserne på
brugsstedet.
Referencevejledning vedrørende montering og brug
97
Page 98
18 | Rørinstallation
a
b
Omgivende temperatur Luftfugtighed Minimum tykkelse
≤30°C 75% til 80% relativ
>30°C ≥80% relativ luftfugtighed 20mm
▪ Hvis der er mulighed for, at kondens på spærreventilen kan dryppe ned i
indendørsenheden gennem revner i isoleringen og ved rørføringen, fordi
udendørsenheden er placeret højere end indendørsenheden, skal dette
forhindres ved at tætne forbindelserne. Se tegningen nedenfor.
a Isoleringsmateriale
b Tætning osv.
18.4 Påfyldning af kølemiddel
15mm
luftfugtighed
18.4.1 Forholdsregler ved påfyldning af kølemiddel
ADVARSEL
▪ Brug KUN R410A som kølemiddel. Andre stoffer kan medføre eksplosion og
brand.
▪ R410A indeholder fluorholdige drivhusgasser. Dets værdi for globalt
opvarmningspotentiale (GWP) er 2087,5. Lad IKKE disse gasser trænge ud i
atmosfæren.
▪ Brug ALTID beskyttelseshandsker og sikkerhedsbriller ved påfyldning af
kølemiddel.
BEMÆRK
Hvis strømforsyningen til nogle af enhederne er afbrudt, kan påfyldning ikke afsluttes
korrekt.
BEMÆRK
Slå strømforsyningen til på alle udendørsenheder på et system med flere
udendørsenheder.
BEMÆRK
Husk at slå strømmen TIL mindst 6 timer før driftsstart for at lede strøm til
opvarmningen af krumtaphuset og for at beskytte kompressoren.
Referencevejledning vedrørende montering og brug
98
BEMÆRK
Hvis der påfyldes inden for 12 minutter efter, at indendørs- og udendørsenhederne
er blevet tændt, starter kompressoren ikke, før kommunikationen er korrekt
etableret mellem udendørsenheden (-enhederne) og indendørsenhederne.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
Page 99
18 | Rørinstallation
BEMÆRK
Før man starter påfyldningen, skal man kontrollere, om visningen på 7-segment
displayet på udendørsenhedens A1P printkort er normal (se "Adgang til tilstand 1
eller 2"[4128]). Hvis der findes en fejlkode, se "24.1Løsning af problemer baseret på
fejlkoder"[4159].
BEMÆRK
Kontrollér, at alle tilsluttede indendørsenheder er registreret (se [1‑10], [1‑38] og
[1‑39] i "Tilstand 1: Overvågnings-indstillinger"[4130]).
BEMÆRK
Luk frontpanelet, før der påfyldes kølemiddel. Hvis ikke frontpanelet er sat på, kan
enheden ikke foretage en korrekt bedømmelse af, om den kører korrekt eller ej.
BEMÆRK
I tilfælde af vedligeholdelse, og hvis systemet (udendørsenhed+rør på brugsstedet
+indendørsenheder) ikke længere indeholder kølemiddel (eksempelvis efter
genvinding), skal enheden påfyldes med den oprindelige mængde kølemiddel (se
fabriksskiltet på enheden) ved at påfylde, før den automatiske påfyldning kan startes.
18.4.2 Om påfyldning af kølemiddel
Påfyldningen af ekstra kølemiddel kan påbegyndes, når vakuumtørring er afsluttet.
Man kan påfylde ekstra kølemiddel på to måder.
Metode Se
Automatisk påfyldning "Trin 6a: Automatisk påfyldning af
Manuel påfyldning "Trin 6b: Manuel påfyldning af
INFORMATION
Automatisk påfyldning af kølemiddel er ikke mulig, når hydroboks-enheder eller
RADX indendørsenheder er tilsluttet systemet.
For at kunne efterfylde kølemiddel hurtigere anbefales det i store systemer først at
påfylde noget af kølemidlet via væsketilførslen, før man foretager automatisk eller
manuel efterfyldning. Dette trin er indeholdt i fremgangsmåden nedenfor (se
"Påfyldning af kølemiddel" [4 105]). Man kan undlade dette trin, men så vil
påfyldningen tage længere tid.
Der findes et flowdiagram, som giver et overblik over muligheder og påkrævede
handlinger (se "Påfyldning af kølemiddel: Flowdiagram"[4103]).
kølemiddel"[4108]
kølemiddel"[4109]
18.4.3 Sådan bestemmes den yderligere kølemiddelmængde
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
INFORMATION
Kontakt forhandleren vedrørende testet justering af slutpåfyldning.
Referencevejledning vedrørende montering og brug
99
Page 100
18 | Rørinstallation
BEMÆRK
Systemet skal påfyldes mindre end 100 kg kølemiddel. Dette betyder, at hvis den
beregnede mængde kølemiddel er lig med eller mere end 95kg, skal man opdele et
udendørs system med flere enheder i mindre uafhængige systemer, hvert
indeholdende mindre end 95 kg kølemiddel. Se enhedens fabriksskilt med
oplysninger om den mængde, der er påfyldt fra fabrikken.
Formel:
R=[(X1×Ø22,2)×0,37+(X2×Ø19,1)×0,26+(X3×Ø15,9)×0,18+
(X4×Ø12,7)×0,12+(X5×Ø9,5)×0,059+(X6×Ø6,4)×0,022]+A+B+C
R Ekstra kølemiddel, som skal påfyldes [i kg og rundet op til 1 decimal]
X
Total længde [m] på væskerør ved størrelse Øa
1...6
A~C Parametre A~C (se tabellen nedenfor)
▪ Parameter A:
(a)
Rørlængde
Parameter A
(b)
CR A
8 HP 10~14 HP 16~20 HP
≤30m 50%≤CR≤105% 0kg 0,5kg
105%<CR≤130% 0,5kg 1,0kg
>30m 50%≤CR≤70% 0kg 0,5kg
70%<CR≤85% 0,3kg 0,5kg 1,0kg
85%<CR≤105% 0,7kg 1,0kg 1,5kg
105%<CR≤130% 1,2kg 1,5kg 2,0kg
(a) Ved et system med flere udendørsenheder, skal man lægge summen af påfyldninger
på individuelle udendørsenheder til.
(b) Rørlængde regnes som afstanden fra udendørsenheden til den fjerneste
indendørsenhed
CR Samlet kapacitet indendørsenhed, forbindelsesforhold
▪ Parameter B:
Parameter B
(a)
RYYQ8~12 RYYQ14 RYYQ16 RYYQ18 + RYYQ20
1,4kg 1,7kg 1,2kg 2,0kg
(a) KUN påkrævet ved RYYQ8~20 modeller, IKKE ved RXYQ8~54 og RYYQ22~54.
▪ Parameter C:
Parameter C
(a)
Model CR≥100% CR<100%
Hvis Så Hvis Så
8HP N≥4 C=N×0.1kg N<4 C=0kg C=0kg
Referencevejledning vedrørende montering og brug
100
10HP N≥5 N<5
12HP N≥6 N<6
14HP N≥7 N<7
16HP N≥8 N<8
18HP N≥9 N<9
20HP N≥10 N<10
(a) Ved et system med flere udendørsenheder, skal man lægge summen af påfyldninger
på individuelle udendørsenheder til.
RYYQ+RYMQ+RXYQ8~20U7Y1B
VRV IV+ varmepumpe
4P546228-1B – 2020.10
