Daikin RXTM30N2V1B, RXTM40N2V1B, RXTP25N2V1B9, RXTP35N2V1B9, ARXTP25N2V1B Installer reference guide [no]

...

Download

Referanseguide for

montører

R32 delt serie

RXTM30N2V1B RXTM40N2V1B

RXTP25N2V1B9 RXTP35N2V1B9

ARXTP25N2V1B ARXTP35N2V1B

RXTA30N2V1B

Referanseguide for montører

R32 delt serie

Norsk

Innholdsfortegnelse

1 Generelle sikkerhetshensyn 3

1.1 Om dokumentasjonen ............................................................... 3

1.1.1 Betydning av advarsler og symboler........................... 3

1.2 For montøren............................................................................. 3

1.2.1 Generelt ...................................................................... 3

1.2.2 Installasjonssted ......................................................... 3

1.2.3 Kjølemiddel ................................................................. 5

1.2.4 Saltoppløsning ............................................................ 6

1.2.5 Vann............................................................................ 6

1.2.6 Elektrisk ...................................................................... 6

2 Om dokumentasjonen 7

2.1 Om dette dokumentet................................................................ 7

2.2 Rask oversikt over referanseguide for installatør ...................... 7

3 Om esken 7

3.1 Oversikt: om boksen.................................................................. 7

3.2 Utendørsanlegg......................................................................... 7

3.2.1 Slik pakker du opp utendørsenheten .......................... 7

3.2.2 Slik fjerner du tilbehør fra utendørsanlegget............... 8

4 Om enheten 8

4.1 Oversikt: Om enheten ............................................................... 8

4.2 Identifikasjon ............................................................................. 8

4.2.1 Identifikasjonsmerke: utendørsenhet.......................... 8

5 Forberedelse 8

5.1 Oversikt: klargjøring .................................................................. 8

5.2 Klargjøre installeringsstedet ...................................................... 8

5.2.1 Krav til installeringssted for utendørsanlegget............ 9

5.2.2 Tilleggskrav til installeringssted for utendørsanlegget

på steder der det er kaldt ............................................ 10

5.2.3 Lengde på kjølemedierør og høydeforskjell................ 10

5.3 Klargjøre røropplegg for kjølemiddel ......................................... 10

5.3.1 Krav til røropplegg for kjølemiddel .............................. 10

5.3.2 Isolasjon av kjølemiddelrør ......................................... 10

5.4 Klargjøre elektrisk ledningsopplegg .......................................... 11

5.4.1 Om klargjøring av det elektriske ledningsopplegget ... 11

6 Installering 11

6.1 Oversikt: Installering.................................................................. 11

6.2 Åpne anlegget ........................................................................... 11

6.2.1 Om å åpne enheten .................................................... 11

6.2.2 Slik åpner du utendørsanlegget.................................. 11

6.3 Montere utendørsanlegget ........................................................ 11

6.3.1 Om montering av utendørsanlegget ........................... 11

6.3.2 Forholdsregler ved montering av utendørsanlegget ... 12

6.3.3 Klargjøre installeringsstrukturen ................................. 12

6.3.4 Slik monterer du utendørsanlegget............................. 12

6.3.5 Slik sikrer du dreneringen ........................................... 12

6.3.6 Slik forhindrer du at utendørsanlegget velter.............. 12

6.4 Koble til kjølerøropplegget......................................................... 13

6.4.1 Om tilkobling av kjølemedierørene ............................. 13

6.4.2 Forholdsregler ved tilkobling av kjølemedierør ........... 13

6.4.3 Retningslinjer ved tilkobling av kjølemedierør............. 13

6.4.4 Retningslinjer for rørbøying......................................... 14

6.4.5 Slik lager du bul på rørenden...................................... 14

6.4.6 Bruke avstengingsventilen og utløpsporten................ 14

6.4.7 Koble kjølemedierørene til utendørsanlegget ............. 15

6.5 Kontrollere kjølerørene.............................................................. 15

6.5.1 Om kontroll av røropplegg for kjølemiddel.................. 15

6.5.2 Forholdsregler når du kontrollerer kjølemedierørene.. 15

6.5.3 Slik ser du etter lekkasjer............................................ 15

6.5.4 Slik utfører du vakuumtørking..................................... 16

6.6 Fylle på kjølemiddel................................................................... 16

6.6.1 Om påfylling av kjølemedium...................................... 16

6.6.2 Om kjølemediet............................................................ 17

6.6.3 Forholdsregler ved påfylling av kjølemedium............... 17

6.6.4 Slik faststår du ekstra mengde kjølemiddel ................. 17

6.6.5 Slik beregner du fullstendig mengde etterfylling .......... 17

6.6.6 Slik fyller du på ekstra kjølemedium ............................ 17

6.6.7 Slik fester du etiketten for fluoriserte drivhusgasser .... 17

6.7 Koble til det elektriske ledningsopplegget .................................. 18

6.7.1 Om tilkobling av det elektriske ledningsopplegget....... 18

6.7.2 Forholdsregler ved tilkobling av det elektriske

ledningsopplegget........................................................ 18

6.7.3 Retningslinjer ved tilkobling av det elektriske

ledningsopplegget........................................................ 18

6.7.4 Spesifikasjoner for standard

ledningsoppleggkomponenter...................................... 19

6.7.5 Slik kobler du det elektriske ledningsopplegget til

utendørsanlegget ......................................................... 19

6.8 Ferdigstille monteringen av utendørsanlegget ........................... 19

6.8.1 Slik ferdigstiller du installeringen av

utendørsanlegget ......................................................... 19

6.8.2 Slik lukker du utendørsanlegget................................... 19

6.9 Om kompressoren...................................................................... 20

7 Igangsetting 20

7.1 Oversikt: igangsetting................................................................. 20

7.2 Forholdsregler ved ferdigstilling ................................................. 20

7.3 Sjekkliste før idriftsetting ............................................................ 20

7.4 Sjekkliste under igangsetting...................................................... 20

7.5 Slik gjennomfører du en testkjøring............................................ 20

7.6 Starte opp utendørsanlegget...................................................... 21

8 Konfigurasjon 21

8.1 Anleggsinnstilling........................................................................ 21

8.1.1 Stille inn fasilitetsmodus............................................... 21

9 Overlevering til brukeren 21

10 Vedlikehold og service 21

10.1 Oversikt: vedlikehold og service ................................................. 21

10.2 Sikkerhetshensyn ved vedlikehold ............................................. 21

10.3 Sjekkliste for årlig vedlikehold av innendørsanlegget................. 21

11 Feilsøking 22

11.1 Oversikt: feilsøking ..................................................................... 22

11.2 Forholdsregler ved feilsøking ..................................................... 22

11.3 Løse problemer basert på symptomer ....................................... 22

11.3.1 Symptom: Innendørsenheter faller ned, vibrerer eller

lager støy ..................................................................... 22

11.3.2 Symptom: Enheten varmes IKKE opp eller kjøles

IKKE ned som forventet ............................................... 22

11.3.3 Symptom: Vannlekkasje .............................................. 22

11.3.4 Symptom: Elektrisk lekkasje ........................................ 22

11.3.5 Symptom: Enheten fungerer IKKE, eller brannskade .. 22

11.4 Feildiagnostisering med LED på utendørsenhetens kretskort.... 22

12 Kassering 22

12.1 Oversikt: Kassering .................................................................... 22

12.2 Slik pumper du ut ....................................................................... 22

12.3 Slik starter og stopper du tvungen kjøling .................................. 23

12.3.1 Starte/stanse tvungen kjøling med på

innendørsenhetens PÅ/AV-bryter ................................ 23

12.3.2 Starte/stanse tvungen kjøling med på

innendørsenhetens brukergrensesnitt ......................... 23

13 Tekniske data 23

13.1 Koblingsskjema .......................................................................... 23

13.1.1 Felles tegnforklaring for koblingsskjema...................... 23

13.2 Rørledningsskjema: Utendørsanlegg ......................................... 25

14 Ordliste 26

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

1 Generelle sikkerhetshensyn

1.1 Om dokumentasjonen

▪ Originaldokumentasjonen er skrevet på engelsk. Alle andre språk

er oversettelser.

▪ I dette dokumentet er det beskrevet forholdsregler som tar for seg

veldig viktig emner. Følg dem nøye.

▪ Installeringen av systemet og samtlige aktiviteter som er

beskrevet i installeringshåndboken og referanseguiden for montører, MÅ utføres av autorisert installatør.

1.1.1 Betydning av advarsler og symboler

FARE

Angir en situasjon som fører til død eller alvorlig personskade.

FARE: ELEKTRISK STØT

Angir en situasjon som kan føre til elektrisk støt.

FARE: BRENNSKADER

Angir en situasjon som kan føre til brannskader på grunn av ekstremt høye eller lave temperaturer.

FARE: FARE FOR EKSPLOSJON

Angir en situasjon som kan føre til eksplosjon.

ADVARSEL

Angir en situasjon som kan føre til død eller alvorlig personskade.

ADVARSEL: ANTENNELIG MATERIALE

LIVSFARE

Angir en situasjon som kan føre til mindre eller moderat personskade.

MERKNAD

Angir en situasjon som kan føre til materiell skade.

INFORMASJON

Angir nyttige tips eller tilleggsinformasjon.

Symbol Forklaring

Les i installerings- og driftshåndboken samt anvisningsarket for kabling før du installerer.

Les i servicehåndboken før du utfører vedlikeholds- og serviceoppgaver.

Du finner mer informasjon i referanseguiden for montører og brukere.

1.2 For montøren

1.2.1 Generelt

Kontakt forhandleren hvis du er USIKKER på hvordan du monterer eller betjener enheten.

MERKNAD

Hvis det gjøres feil ved montering eller tilkobling av utstyr eller tilbehør, kan det føre til elektrisk støt, kortslutning, lekkasje, brann eller annen skade på utstyret. Bruk bare tilbehør, tilleggsutstyr og reservedeler som er laget og godkjent av Daikin.

ADVARSEL

Sørg for at montering, testing og anvendte materialer overholder gjeldende lovgivning (i tillegg til instruksjonene som er beskrevet i dokumentasjonen fra Daikin).

LIVSFARE

Bruk hensiktsmessig personlig verneutstyr (vernehansker, vernebriller,…) når du monterer, vedlikeholder eller utfører service på systemet.

ADVARSEL

Riv i stykker og kast emballasjens plastposer slik at barn ikke kan leke med dem. Mulig risiko: kvelning.

FARE: BRENNSKADER

▪ IKKE ta på kjølerørene, vannrørene eller innvendige

deler under og rett etter bruk. De kan være for varme eller for kalde. Gi dem tid til å få tilbake normal temperatur. Bruk vernehansker hvis du må berøre dem.

▪ IKKE berør kjølemiddel som har lekket ut ved et uhell.

ADVARSEL

Ta nødvendige forholdsregler for å forhindre at enheten kan brukes som tilfluktssted for små dyr. Små dyr som kommer i kontakt med elektriske deler, kan forårsake feilfunksjon, røyk eller brann.

LIVSFARE

Du må IKKE berøre anleggets luftinntak eller aluminiumsribber.

MERKNAD

▪ IKKE plasser gjenstander eller utstyr oppå enheten. ▪ Du må IKKE sitte, klatre eller stå på enheten.

MERKNAD

Arbeid på utendørsenheten bør utføres i tørre værforhold for å unngå vanninntrengning.

Ifølge gjeldende lovgivning kan det være nødvendig å føre en loggbok for utstyret med informasjon om vedlikehold, reparasjoner, testresultater, standbyperioder…

I tillegg SKAL som et minimum følgende informasjon oppgis på et tilgjengelig sted på produktet:

▪ Instruksjoner for avstenging av systemet i et nødstilfelle ▪ Navn og adresse/telefonnummer til brannvesen, politi og sykehus ▪ Navn, adresse og dag- og kveldstelefonnummer for kontakt med

brukerstøtte

I Europa gir EN378 den nødvendige veiledningen for denne loggboken.

1.2.2 Installasjonssted

▪ Sørg for nok plass rundt enheten til service/vedlikehold og

luftsirkulasjon.

▪ Sørg for at installeringsstedet er solid nok til å bære vekten av og

vibrasjoner fra anlegget.

▪ Kontroller at området er godt ventilert. Ventilasjonslukene må

IKKE blokkeres.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

Referanseguide for montører

1 Generelle sikkerhetshensyn

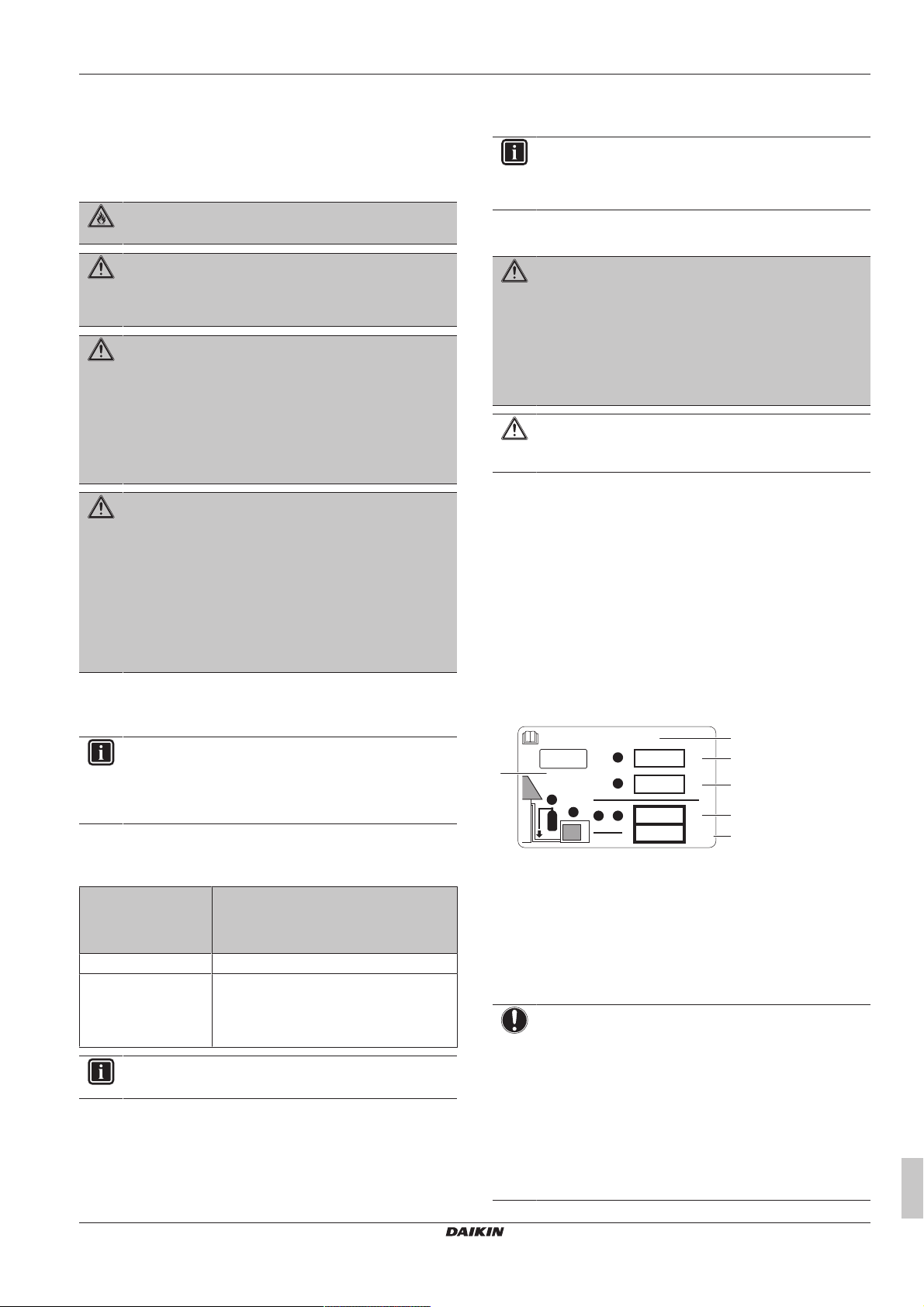

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

▪ Sørg for at enheten står plant. IKKE installer enheten på følgende steder: ▪ I potensielt eksplosive omgivelser. ▪ På steder der det finnes maskiner som avgir elektromagnetiske

bølger. Elektromagnetiske bølger kan forstyrre styresystemet og forårsake funksjonsfeil i utstyret.

▪ På steder der det er fare for brann på grunn av utslipp av

brennbare gasser (for eksempel tynner- eller bensindamp), karbonfiber, antennelig støv.

▪ På steder der det produseres etsende gass (for eksempel

svovelsyregass). Korrosjon i kobberrør eller loddede deler kan forårsake lekkasje av kjølemiddel.

Instruksjoner for utstyr som bruker kjølemedium R32

Hvis det er aktuelt.

ADVARSEL

▪ Må IKKE perforeres eller brennes. ▪ Bruk IKKE andre midler enn de som anbefales av

produsenten når du vil fremskynde avisingen eller rengjøre utstyret.

▪ Husk at kjølemedium R32 IKKE avgir lukt.

2 Fastsett hvilken graf eller tabell du skal bruke.

▪ For innendørsanlegg: Er anlegget takmontert, veggmontert

eller gulvmontert?

▪ For utendørsanlegg som er installert eller som lagres

innendørs, og lokalt røropplegg i områder uten ventilasjon, avhenger dette av installeringshøyden:

Hvis installeringshøyden er…Så skal du bruke grafen eller

tabellen for …

<1,8m Gulvmonterte anlegg 1,8≤x<2,2m Veggmonterte anlegg ≥2,2m Takmonterte anlegg

3 Bruk grafen eller tabellen til å fastsette minimum gulvareal.

ADVARSEL

Anlegget skal plasseres slik at det forhindrer mekanisk skade og i et godt ventilert rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift), og størrelsen på rommet skal være som angitt nedenfor.

MERKNAD

▪ Det skal IKKE benyttes brukte skjøteelementer. ▪ Skjøter mellom deler i kjølemediesystemet i en

installasjon skal være tilgjengelige for vedlikehold.

ADVARSEL

Pass på at installasjon, service, vedlikehold og reparasjon er i samsvar med instruksjonene fra Daikin og gjeldende lovgivning (for eksempel nasjonale gassforskrifter), og at de utføres av godkjent personell.

Krav til installeringsområdet

MERKNAD

▪ Rørsystemet skal beskyttes mot fysiske skader. ▪ Installasjon av rørsystem skal holdes til et minimum.

ADVARSEL

Hvis utstyr inneholder kjølemedium R32, MÅ gulvarealet i rom der utstyret er installert, betjenes og lagres, være større enn minimum gulvareal, som er angitt i tabellen under A (m2). Dette gjelder for:

▪ Innendørsenhet uten føler for kjølemedielekkasje. Se i

installeringshåndboken for innendørsenhet med føler for kjølemedielekkasje

▪ Utendørsenheter som er installert eller som lagres

innendørs (f.eks. vinterhage, garasje, maskinrom)

▪ Rørsystem i områder uten ventilasjon

Slik fastsetter du minimum gulvareal

1 Fastsett total mengde påfylt kjølemedium i systemet

(=fabrikkfylt mengde kjølemedium + ekstra mengde påfylt kjølemedium).

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

R32 delt serie

4P518023-7E – 2019.04

1 Generelle sikkerhetshensyn

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

FARE: FARE FOR EKSPLOSJON Utpumping – kjølemedielekkasje. Hvis du vil utføre

utpumping på systemet og det er lekkasje i kjølemediekretsen:

▪ Du må IKKE bruke anleggets funksjon for automatisk

utpumping, som samler opp alt kjølemediet fra systemet i utendørsanlegget. Mulige konsekvens: Kompressoren kan selvantenne og eksplodere fordi det kommer inn luft mens kompressoren kjører.

▪ Bruk et separat gjenvinningssystem slik at anleggets

kompressor IKKE må kjøre.

ADVARSEL

Kjølemedium skal ALLTID gjenvinnes. IKKE slipp dem ut direkte i miljøet. Bruk en vakuumpumpe til å tømme installasjonen.

MERKNAD

Etter at alle rørene er blitt koblet til, må du kontrollere at det ikke er noen gasslekkasjer. Bruk nitrogen til å utføre en gasslekkasjeregistrering.

MERKNAD

▪ Du må IKKE fylle på mer kjølemedium enn angitt

mengde, for ellers kan kompressoren bli ødelagt.

▪ Når kjølemediesystemet skal åpnes, MÅ kjølemediet

håndteres i henhold til gjeldende lovgivning.

m Totalt påfylt kjølemedium i systemet

Minimum gulvareal

min

(a) Ceiling-mounted unit (=takmontert anlegg) (b) Wall-mounted unit (=veggmontert anlegg) (c) Floor-standing unit (=gulvmontert anlegg)

1.2.3 Kjølemiddel

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.

MERKNAD

Sørg for at installasjonen av kjølemiddelrør overholder gjeldende lovgivning. I Europa er EN378 den aktuelle standarden.

MERKNAD

Sørg for at lokalt røropplegg og tilkoblinger IKKE utsettes for belastninger.

ADVARSEL

Under testing må du ALDRI trykksette produktet utover maksimalt tillatt trykk (som angitt på enhetens merkeplate).

ADVARSEL

Ta nødvendige forholdsregler i tilfelle kjølemiddellekkasje. Hvis det lekker kjølemiddelgass, må du lufte området umiddelbart. Mulige risikoer:

▪ Store mengder kjølemiddel i et lukket rom kan føre til

oksygenmangel.

▪ Det kan dannes giftige gasser hvis kjølemiddelgassen

kommer i kontakt med åpen flamme.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

ADVARSEL

Sørg for at det ikke finnes oksygen i systemet. Det kan kun fylles kjølemedium etter at det er blitt utført en lekkasjetest og vakuumtørking.

▪ Ved behov for ekstra påfylling, se anleggets merkeplate. Den

angir typen kjølemedium og nødvendig mengde.

▪ Enheten er fylt med kjølemedium fra fabrikken og enkelte

systemer krever kanskje ekstra påfylling av kjølemedium avhengig av rørstørrelser og -lengder.

▪ Bruk kun verktøy som er beregnet for den typen kjølemedium som

brukes i systemet, for å sikre riktig trykkmotstand samt hindre at det kommer inn fremmedelementer i systemet.

▪ Slik fyller du på flytende kjølemedium:

Hvis Så

Det finnes et hevertrør (dvs. sylinderen er merket med

Fyll på sylinderen mens den er i stående posisjon.

"Væskepåfyllingshevert tilkoblet")

Det finnes IKKE et hevertrør Fyll på sylinderen mens den står

opp ned.

▪ Åpne kjølemediesylindere sakte. ▪ Fyll på kjølemedium i væskeform. Hvis det fylles på som gass,

kan dette forhindre normal drift.

Referanseguide for montører

1 Generelle sikkerhetshensyn

LIVSFARE

Steng ventilen til kjølemedietanken omgående når påfyllingen av kjølemedium er fullført eller hvis det tas en midlertidige pause. Hvis ventilen IKKE stenges omgående, kan gjenværende trykk medføre at det fylles på ytterligere kjølemedium. Mulige konsekvens: Feil kjølemediummengde.

1.2.4 Saltoppløsning

Hvis det er aktuelt. Se monteringshåndboken eller installatørens oppslagsverk for ditt bruksområde for mer informasjon.

ADVARSEL

Valget av saltoppløsningen MÅ være i samsvar med gjeldende lovgivning.

ADVARSEL

Ta nødvendige forholdsregler i tilfelle lekkasje av saltoppløsningen. Hvis det lekker ut saltoppløsning, ventiler området umiddelbart og kontakt din lokale forhandler.

ADVARSEL

Miljøtemperaturen inne i enheten kan bli mye høyere enn den i rommet, f.eks. 70°C. Ved saltoppløsningslekkasje kan varme deler inne i enheten skape en farlig situasjon.

ADVARSEL

Bruk og installasjon av enheten må overholde sikkerhetsog miljøforholdsregler som spesifisert i gjeldende lovverk.

1.2.5 Vann

Hvis det er aktuelt. Du finner mer informasjon om ditt bruksområde i installeringshåndboken eller installatørens referanseguide.

MERKNAD

Kontroller at vannkvaliteten overholder EU-direktiv 98/83EC.

ADVARSEL

▪ Bruk KUN kobberledninger. ▪ Pass på at det lokale ledningsopplegget samsvarer

med gjeldende lovgivning.

▪ Alle lokale ledningsopplegg MÅ utføres i samsvar med

koblingsskjemaet som følger produktet.

▪ Klem ALDRI sammen buntede kabler, og sørg for at de

IKKE kommer i kontakt med røropplegget og skarpe kanter. Kontroller at kontakttilkoblingene ikke utsettes for eksternt press.

▪ Sørg for å installere jordingsledninger. Anlegget må

IKKE jordes til vannrør, innkoblingsdemper eller telefonjording. Ufullstendig jording kan medføre elektrisk støt.

▪ Forsikre deg om at anlegget kobles til en egen

strømkrets. Bruk ALDRI en strømtilførsel som deles med annet utstyr.

▪ Sørg for å montere nødvendige sikringer eller

kretsbrytere.

▪ Sørg for å installere en jordfeilbryter. Hvis du ikke gjør

det, kan det føre til elektrisk støt eller brann.

▪ Ved installering av jordfeilbryteren må det kontrolleres

at den er kompatibel med vekselretteren (som må tåle høyfrekvent elektrisk støy) for å unngå at jordfeilbryteren slår ut i utide.

LIVSFARE

Når du kobler til strømtilførselen, må jordingen være lagt opp før du oppretter strømførende tilkoblinger. Når du trekker ut strømtilførselen, må strømførende tilkoblinger være atskilt før jordingen. Lengden på lederne mellom festepunktet for strømledningen og selve rekkeklemmen må være slik at de strømførende lederne strammes før jordlederen i tilfelle strømledningen trekkes ut av ledningsfestet.

MERKNAD

Forholdsregler ved legging av strømledninger:

1.2.6 Elektrisk

FARE: ELEKTRISK STØT

▪ Slå AV all strømforsyning før du fjerner panelet på

bryterboksen, kobler til elektriske ledninger eller berører elektriske deler.

▪ Koble fra strømforsyningen i mer enn 1minutt, og mål

spenningen på terminalene på hovedkretsens kondensatorer eller elektriske komponenter før vedlikehold/service. Spenningen MÅ være mindre enn 50 V DC før du kan berøre elektriske komponenter. Koblingsskjemaet viser terminalenes plassering.

▪ IKKE berør elektriske komponenter med fuktige

hender.

▪ IKKE la enheten stå ubetjent når servicedekselet er

fjernet.

ADVARSEL

Hvis det IKKE ble installert på fabrikken, MÅ det installeres en hovedbryter eller annen frakoblingsanordning i det faste ledningsopplegget med en berøringsavstand på alle poler som gir full frakobling ved overspenning kategoriIII.

▪ IKKE koble ledninger av ulik tykkelse til rekkeklemmen

for strømtilførsel (slakk i strømledningen kan føre til unormal oppvarming).

▪ Følg figuren over når du tilkobler ledninger av samme

tykkelse.

▪ Bruk angitt strømledning til ledningsopplegget, og

tilkoble skikkelig. Deretter fester du ledningen for å hindre at rekkeklemmen utsettes for eksternt press.

▪ Bruk riktig skrutrekker til å stramme kontaktskruene. En

skrutrekker med for lite hode vil skade hodet, og gjøre det umulig å stramme skruene skikkelig.

▪ Overstramming av kontaktskruene kan ødelegge dem.

ADVARSEL

▪ Når det elektriske arbeidet er utført, kontrollerer du at

hver enkelt elektrisk del og kontakt inne i boksen med elektriske deler er godt tilkoblet.

▪ Kontroller at alle deksler og lokk er lukket før du starter

opp enheten.

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

2 Om dokumentasjonen

MERKNAD

Bare aktuelt hvis strømforsyningen er trefaset, og kompressoren har en PÅ/AV-startmetode.

Dersom det finnes en mulighet for reversert fase etter et midlertidig strømbrudd og strømmen går av og på mens produktet er i drift, kan du sette på en reversert fasevernkrets lokalt. Dersom produktet kjøres med reversert fase, kan det ødelegge kompressoren og andre deler.

2 Om dokumentasjonen

2.1 Om dette dokumentet

INFORMASJON

Sørg for at brukeren har den trykte dokumentasjonen, og be ham/henne om å oppbevare den for fremtidige referanseformål.

Målpublikum

Autoriserte installatører

ADVARSEL

Pass på at installasjon, service, vedlikehold, reparasjon og anvendte materialer samsvarer med instruksjonene fra Daikin og også overholder gjeldende lovgivning, og at dette kun utføres av fagfolk. I Europa og områder der IECstandarder gjelder, er EN/IEC 60335-2-40 gjeldende standard.

Dokumentasjonssett

Dette dokumentet er en del av et dokumentasjonssett. Hele settet består av:

▪ Generelle sikkerhetshensyn:

▪ Sikkerhetsinstruksjoner du MÅ lese før installering ▪ Format: Papir (i esken til utendørsenheten)

▪ Installeringshåndbok for utendørsanlegg:

▪ Installeringsanvisninger ▪ Format: Papir (i esken til utendørsenheten)

▪ Referanseguide for montører:

▪ Forberedelser før installering, referansedata osv. ▪ Format: Digitale filer på http://www.daikineurope.com/support-

and-manuals/product-information/

Oppdateringer av brukerdokumentasjonen kan være tilgjengelig på det regionale Daikin-webområdet eller via forhandleren.

Originaldokumentasjonen er skrevet på engelsk. Alle andre språk er oversettelser.

Tekniske data

▪ Et delsett med de nyeste tekniske dataene er tilgjengelig på det

lokale nettstedet til Daikin (tilgjengelig for alle).

▪ Det komplette settet med de nyeste tekniske dataene er

tilgjengelig på ekstranettet til Daikin (kreves godkjenning).

Kapittel Beskrivelse

Om dokumentasjonen Hva slags dokumentasjon finnes det for

installatøren

Om esken Slik pakker du ut anleggene og fjerner

tilbehøret Om enheten Slik identifiserer du anlegget Forberedelse Hva du må gjøre og vite før du drar til

stedet Installering Hva du må gjøre og vite for å installere

systemet Ferdigstilling Hva du må gjøre og vite for å ferdigstille

systemet etter at det er konfigurert Overlevering til brukeren Hva du må gi til og forklare for brukeren Vedlikehold og service Slik vedlikeholder og utfører du service

på anleggene Feilsøking Hva du må gjøre hvis det oppstår

problemer Kassering Slik kasserer du systemet Tekniske data Spesifikasjoner for systemet Ordliste Definisjon av termer

3 Om esken

3.1 Oversikt: om boksen

Dette kapitlet beskriver hva du må gjøre etter at esken med utendørsanlegget er levert til stedet.

Ta hensyn til følgende: ▪ Ved levering MÅ det undersøkes om anlegget er skadet.

Eventuelle skader MÅ rapporteres umiddelbart til transportørens klagebehandler.

▪ Bring den innpakkede enheten så nær installeringsstedet som

mulig for å unngå at det oppstår skader under transport.

▪ Pass på følgende når du håndterer anlegget:

Skjørt innhold, behandles forsiktig.

Sørg for at enheten står oppreist for å unngå skader.

▪ Klargjør på forhånd den veien du vil anlegget skal føres inn.

3.2 Utendørsanlegg

3.2.1 Slik pakker du opp utendørsenheten

2.2 Rask oversikt over referanseguide for installatør

Kapittel Beskrivelse

Generelle sikkerhetshensyn

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

Sikkerhetsinstruksjoner du MÅ lese før installering

Referanseguide for montører

4 Om enheten

1×1× 1× 1× 1×

b c da e

4 Om enheten

ADVARSEL: ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

4.1 Oversikt: Om enheten

Dette kapitlet inneholder informasjon om følgende: ▪ Identifikasjon av utendørsenheten

4.2 Identifikasjon

MERKNAD

Ved installering eller vedlikehold av flere enheter samtidig må du passe på at du IKKE forveksler servicepaneler for forskjellige modeller.

4.2.1 Identifikasjonsmerke: utendørsenhet

Plassering

3.2.2 Slik fjerner du tilbehør fra utendørsanlegget

1 Løft utendørsanlegget.

LIVSFARE

Du skal bare håndtere utendørsanlegget som vist nedenfor:

2 Fjern tilbehøret i bunnen av pakken.

a Generelle sikkerhetshensyn b Installeringshåndbok for utendørsanlegg c Etikett for fluoriserte drivhusgasser d Flerspråklig etikett for fluoriserte drivhusgasser e Energimerking (for modellene RXTM-N2 og ARXTP-N2 er

festet på høyre side av anlegget)

5 Forberedelse

5.1 Oversikt: klargjøring

Dette kapitlet beskriver hva du må gjøre og vite før du drar til stedet. Det inneholder informasjon om følgende: ▪ Klargjøre installeringsstedet ▪ Klargjøre kjølemedierørene ▪ Klargjøre de elektriske ledningene

5.2 Klargjøre installeringsstedet

IKKE installer enheten på steder som ofte brukes som arbeidsplass. I tilfelle bygningsarbeid (f.eks. slipearbeid) der det dannes mye støv, MÅ enheten dekkes til.

Velg et installeringssted med tilstrekkelig plass til å transportere enheten inn og ut.

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

5 Forberedelse

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

LIVSFARE

▪ Kontroller at installeringsstedet kan bære tyngden av

enheten. Usikker installering er livsfarlig. De kan også

føre til vibrasjoner eller uvanlig driftsstøy. ▪ Sørg for at det er tilstrekkelig serviceplass. ▪ IKKE installer enheten slik at den er i kontakt med tak

eller vegg, da dette kan forårsake vibrasjoner.

▪ Velg en plassering der varm/kald luft fra anlegget eller driftsstøyen

IKKE vil forstyrre noen.

▪ Sørg for nok plass rundt enheten til service/vedlikehold og

luftsirkulasjon. ▪ Unngå områder der brennbar gass eller produkt kan lekke ut. Installer strømledningene minst 1 meter unna TV- eller

radioapparater for å forhindre interferens. 3meter er kanskje IKKE nok, avhengig av radiobølgene.

ADVARSEL

IKKE plasser noe under innendørs- eller utendørsenheten som ikke må utsettes for fuktighet. Ellers kan kondens fra anlegget eller kjølemedierørene, smuss fra luftfilteret eller tett drenering føre til at det drypper og skade eller skitne til det som måtte befinne seg under anlegget.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende antenningskilder (for eksempel åpen flamme eller gassapparat eller elektrisk varmeapparat i drift).

MERKNAD

▪ IKKE stable enheter oppå hverandre. ▪ IKKE heng enheten i et tak.

Sterke vinder (≥18km/t) mot utendørsenhetens luftutslipp forårsaker kortslutning (innsuging av utslippsluft). Dette kan medføre:

▪ forringelse av driftskapasiteten ▪ hyppig frostdannelse ved drift med oppvarming ▪ forstyrrelse av driften pga. av synkende lavt trykk eller økende

høyt trykk

▪ en defekt vifte (hvis en sterk vind blåser direkte på viften, kan den

begynne å rotere veldig raskt inntil den går i stykker).

Det er anbefalt å montere en ledeplate når luftutslippet er utsatt for vind.

Det anbefales å installere utendørsenheten med luftinntaket vendt mot veggen og IKKE direkte eksponert for vinden.

5.2.1 Krav til installeringssted for

utendørsanlegget

INFORMASJON

Les også følgende krav:

▪ Generelle krav til installeringssted. Se kapittelet

“Generelle sikkerhetsregler”.

▪ Krav til kjølemedierør (lengde, høydedifferanse). Se

også dette kapittelet om “Klargjøring”.

Vær oppmerksom på følgende retningslinjer for avstander:

a Luftutløp b Luftinntak

MERKNAD

Vegghøyden på utendørsanleggets utløpsside MÅ være ≤1200mm.

a Ledeplate b Rådende vindretning c Luftutslipp

IKKE installer enheten på følgende steder: ▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå

forstyrrelser pga. driftsstøy. Merknad: Hvis lyden måles under faktiske installeringsforhold, kan den målte verdien være høyere enn lydtrykknivået som er nevnt i lydspekteret i databoken på grunn av omgivelsesstøy og lydrefleksjoner.

▪ Lydfølsomme områder (f.eks. nær et soverom), for å unngå

forstyrrelser pga. driftsstøy.

INFORMASJON

Nivået på lydtrykk er lavere enn 70dBA.

▪ Steder der det kan finnes mineraloljetåke, sprut eller damp i luften.

Plastdeler kan brytes ned og falle ut eller føre til vannlekkasje.

Det anbefales IKKE å installere anlegget på følgende steder fordi det kan redusere anleggets levetid:

▪ Der spenningen varierer kraftig ▪ I kjøretøyer eller skip ▪ Der det forekommer syreholdig eller basisk damp Installering ved kysten. Pass på at utendørsanlegget IKKE utsettes

for direkte vind fra havet. Dette er for å forhindre korrosjon som følge av høye saltnivåer i luften, som kan redusere anleggets levetid.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

Referanseguide for montører

5 Forberedelse

ØiØ

ØpØ

Installer utendørsanlegget vekk fra direkte vind fra havet. Eksempel: Bak bygningen.

Hvis utendørsanlegget er utsatt for direkte vind fra havet, må du sette opp en levegg.

▪ Høyden på levegg ≥1,5 × høyden på utendørsanlegg ▪ Følg kravene til serviceplass når du setter opp leveggen.

a Vind fra havet b Bygning c Utendørsanlegg d Levegg

Utendørsanlegget er utformet for installering kun utendørs og for omgivelsestemperaturer fra –10~50°C i kjølemodus og –20~24°C i oppvarmingsmodus.

5.2.2 Tilleggskrav til installeringssted for utendørsanlegget på steder der det er kaldt

Beskytt utendørsenheten mot direkte snøfall, og sørg for at utendørsenheten ALDRI tilsnøs.

Sørg uansett for at det er minst 300 mm fri plass under anlegget. Sørg i tillegg for at anlegget er plassert minst 100mm over maksimal forventet snøhøyde. Se "6.3Montere utendørsanlegget" på side11 for flere opplysninger.

I områder med stort snøfall er det svært viktig å velge et installeringssted hvor snøen IKKE vil berøre anlegget. Hvis det er fare for snøfall sidelengs, må du sørge for at varmevekslerkonvektoren IKKE berøres av snøen. Monter om nødvendig et overbygg eller tak og en sokkel.

5.2.3 Lengde på kjølemedierør og høydeforskjell

Hva? Avstand

Maksimal tillatt rørlengde 20m Min. tillatt rørlengde 1,5m Maksimal tillatt høydeforskjell 15m

5.3 Klargjøre røropplegg for kjølemiddel

5.3.1 Krav til røropplegg for kjølemiddel

INFORMASJON

Les også forholdsregler og krav i kapittelet "Generelle sikkerhetshensyn".

▪ Rørmateriale: Sømløst kobberrør som er deoksidert med

fosforsyre.

▪ Rørdiameter:

Væskerør Ø6,4mm (1/4") Gassrør Ø9,5mm (3/8")

▪ Rørenes herdingsgrad og tykkelse:

Ytre diameter

(Ø)

6,4mm (1/4") Herdet (O) ≥0,8mm 9,5mm (3/8") Herdet (O)

(a) Det kan være behov for en større rørtykkelse avhengig av

Herdingsgrad Tykkelse (t)

gjeldende lovgivning og anleggets maksimale arbeidstrykk (se "PS High" på anleggets merkeplate).

(a)

5.3.2 Isolasjon av kjølemiddelrør

▪ Bruk polyetylenskum som isolasjonsmateriale:

▪ med en varmeoverføringsgrad mellom 0,041 og 0,052 W/mK

(0,035 og 0,045kcal/mh°C)

▪ med en varmemotstand på minst 120°C

▪ Isolasjonstykkelse

Utvendig

rørdiameter (Øp)

6,4mm (1/4") 8~10mm ≥10mm 9,5mm (3/8") 12~15mm

a Snøpresenning eller -overbygg b Pidestall c Rådende vindretning d Luftutløp

Referanseguide for montører

Hvis temperaturen er høyere enn 30°C og luftfuktigheten er høyere enn RH 80%, må tykkelsen på isolasjonsmaterialet være minst 20mm for å unngå kondensering på isolasjonens overflate.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

Isolasjonens

innvendige diameter

(Øi)

Isolasjonstykkelse

(t)

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

6 Installering

1×

5.4 Klargjøre elektrisk ledningsopplegg

5.4.1 Om klargjøring av det elektriske ledningsopplegget

INFORMASJON

Les også forholdsregler og krav i kapittelet "Generelle sikkerhetshensyn".

INFORMASJON

Les også "6.7.4 Spesifikasjoner for standard

ledningsoppleggkomponenter"på side19.

ADVARSEL

▪ Hvis strømforsyningen mangler eller har feil N-fase,

kan utstyret gå i stykker.

▪ Etabler riktig jording. Enheten må IKKE jordes til

vannrør, innkoblingsdemper eller telefonjording.

Ufullstendig jording kan medføre elektrisk støt. ▪ Installer nødvendige sikringer eller skillebrytere. ▪ Fest det elektriske ledningsopplegget med kabelfester

slik at de IKKE kommer i kontakt med skarpe kanter

eller røropplegget, spesielt på høyttrykkssiden. ▪ IKKE bruk sammenteipede ledninger, ledninger med

flertrådet leder, skjøteledninger eller tilkoblinger fra et

stjernesystem. De kan føre til overoppheting, elektrisk

støt eller brann. ▪ IKKE installer en fasekondensator, fordi denne enheten

er utstyrt med vekselretter. En fasekondensator vil

redusere ytelsen og kan føre til ulykker.

Typisk arbeidsflyt

Installering består vanligvis av følgende trinn: 1 Åpne anlegget 2 Montere utendørsanlegget 3 Tilkoble kjølemedierørene 4 Kontrollere kjølerørene 5 Fylle på kjølemiddel 6 Tilkoble de elektriske ledningene 7 Ferdigstille monteringen av utendørsanlegget

6.2 Åpne anlegget

6.2.1 Om å åpne enheten

Enheten må åpnes til bestemte tider. Eksempel: ▪ Når du kobler til kjølemedierørene ▪ Ved tilkobling av det elektriske ledningsopplegget ▪ Ved vedlikehold og service på enheten

FARE: ELEKTRISK STØT

Du må IKKE forlate anlegget uten tilsyn når servicedekselet er fjernet.

6.2.2 Slik åpner du utendørsanlegget

FARE: ELEKTRISK STØT

FARE: BRENNSKADER

ADVARSEL

▪ Alt ledningsopplegg MÅ installeres av en autorisert

elektriker og overholde gjeldende lovgivning. ▪ Foreta elektriske tilkoblinger til det faste

ledningsopplegget. ▪ Alle komponenter kjøpt på stedet og all elektrisk

konstruksjon MÅ overholde gjeldende lovgivning.

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

6 Installering

ADVARSEL

Installering skal utføres av montør, og valg av materialer og installasjon skal være i samsvar med gjeldende lovgivning. I Europa er EN378 gjeldende standard.

6.1 Oversikt: Installering

Dette kapitlet beskriver hva du må gjøre og vite på stedet for å installere systemet.

6.3 Montere utendørsanlegget

6.3.1 Om montering av utendørsanlegget

Når

Utendørs- og innendørsenheten må være installert før du kan koble til kjølemedierør.

Typisk arbeidsflyt

Montering av utendørsanlegget består vanligvis av følgende trinn: 1 Klargjøre installeringsstrukturen. 2 Installere utendørsanlegget. 3 Sørge for drenering. 4 Forhindre at anlegget kan velte. 5 Beskytte anlegget mot snø og vind ved å installere et overbygg

og leskjermer. Se "Klargjøre installeringsstedet" i

"5Forberedelse"på side8.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

Referanseguide for montører

6 Installering

20 mm

330

524

211

(mm)

211

>300

4× M8/M10

6.3.2 Forholdsregler ved montering av utendørsanlegget

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn ▪ Forberedelse

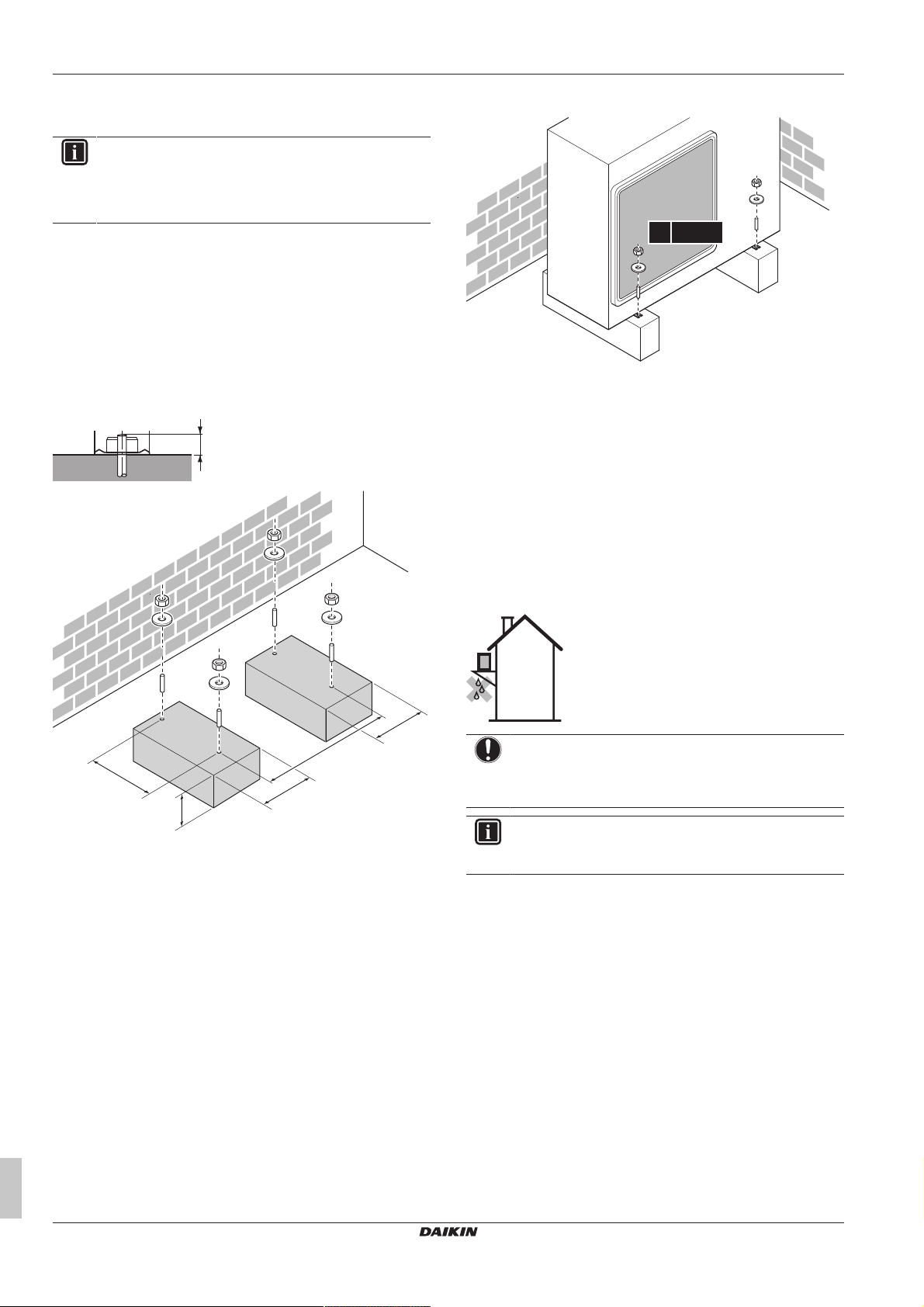

6.3.3 Klargjøre installeringsstrukturen

Kontroller styrken og planheten til monteringsunderlaget slik at anlegget ikke forårsaker vibrasjoner og støy.

Bruk vibrasjonsfast gummi (kjøpes lokalt) i tilfeller der vibrasjoner kan overføres til bygningen.

Fest anlegget sikkert ved hjelp av ankerboltene i samsvar med fundamenttegningen.

Klargjør 4 sett med M8 eller M10 ankerbolter, muttere og underlagsskiver (kjøpes lokalt).

6.3.4 Slik monterer du utendørsanlegget

6.3.5 Slik sikrer du dreneringen

▪ Sørg for at kondensvann kan tømmes på forsvarlig måte. ▪ Installer enheten på en sokkel for å sikre god drenering og unngå

ansamling av is.

▪ Lag til en renne for dreneringsvann rundt fundamentet slik at

avløpsvann kan dreneres vekk fra enheten.

▪ Unngå at dreneringsvannet oversvømmer gangveien så den IKKE

blir glatt ved frost.

▪ Hvis du monterer enheten på en ramme, må du plassere en

vanntett plate innen 150 mm fra enhetens underside for å forhindre inntrengning av vann og unngå at dreneringsvannet drypper (se følgende illustrasjon).

I snørike områder anbefales det at det er minst 300 mm fri plass under anlegget. For andre områder anbefales det at det er minst 150mm fri plass under anlegget.

I alle tilfeller skal anlegget være plassert minst 100 mm over maksimal forventet snøhøyde. Om nødvendig bør det bygges en sokkel.

MERKNAD

Hvis enheten installeres i kalde omgivelser, må man treffe nødvendige tiltak slik at evakuert kondensat IKKE kan fryse.

INFORMASJON

For informasjon om tilgjengelige valg, kontakt din forhandler.

6.3.6 Slik forhindrer du at utendørsanlegget velter

Hvis anlegget installeres på steder som er utsatt for kraftig vind, må du ta spesielt hensyn til følgende:

1 Klargjør 2 kabler som angitt i følgende illustrasjon (kjøpes

lokalt).

2 Plasser de 2 kablene over utendørsanlegget. 3 Sett inn en gummiplate mellom kablene og utendørsanlegget

for å forhindre at kablene riper opp lakken (kjøpes lokalt).

4 Fest kabelendene, og stram dem.

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

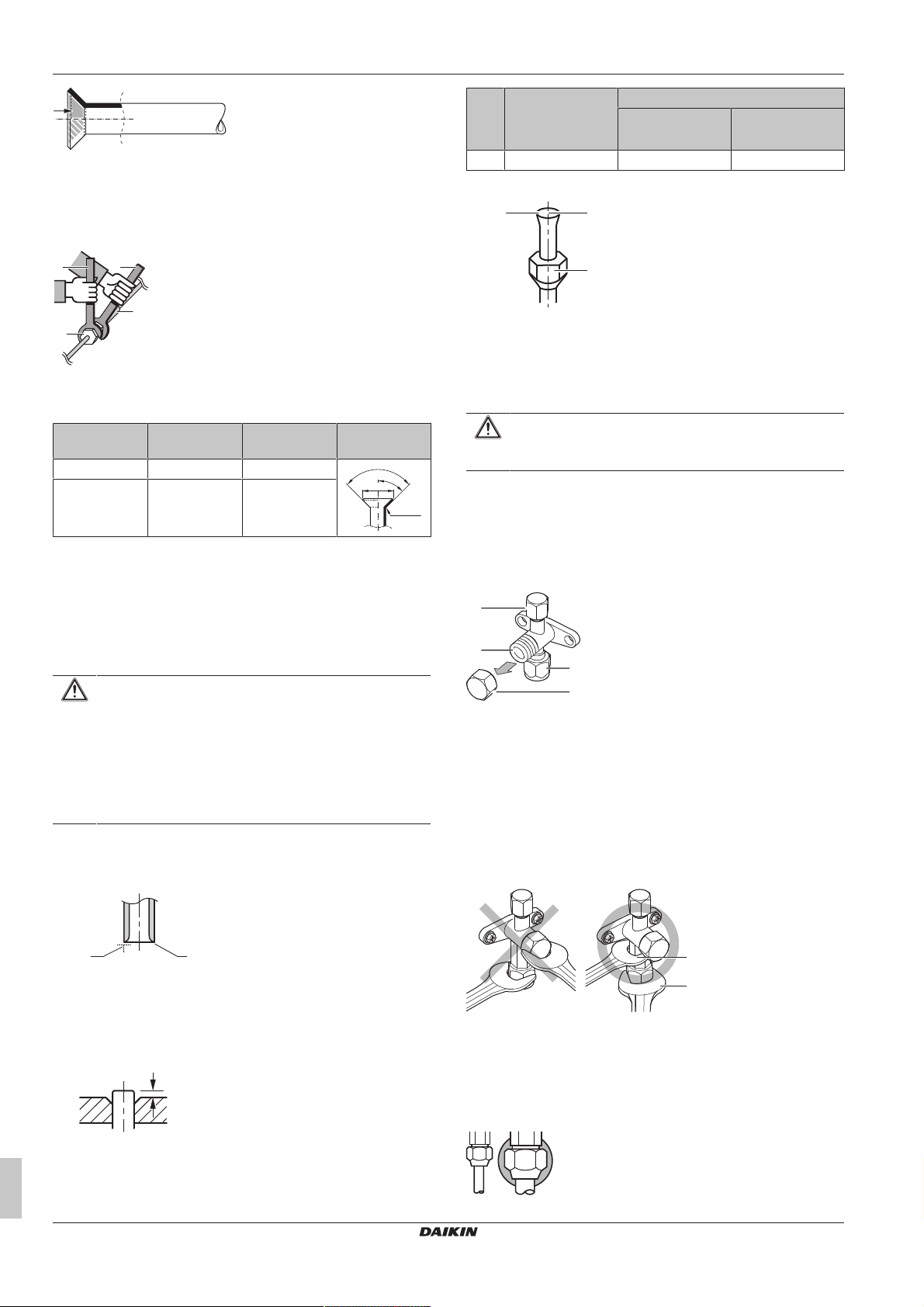

6.4 Koble til kjølerøropplegget

LIVSFARE

▪ Ingen slaglodding eller sveising på stedet for anlegg fylt

med R32-kjølemedium ved utsendelse.

▪ Ved installering av kjølesystemet skal sammenkobling

av deler der minst én del er fylt, utføres ved at det tas hensyn til kravene nedenfor:

ð I oppholdsrom er det ikke tillatt med ikke-permanente

skjøter for R32-kjølemedium, unntatt skjøter laget på stedet som kobler innendørsanlegget direkte til røropplegget. Skjøter laget på stedet som kobler røropplegget direkte til innendørsanlegg, skal være av en ikke-permanent type.

6 Installering

LIVSFARE

▪ Bruk den koniske mutteren som er festet til anlegget. ▪ Påfør kjølemedieolje kun på konens innside for å

forhindre gasslekkasje. Bruk kjølemedieolje til R32.

▪ IKKE bruk forbindelser om igjen.

LIVSFARE

▪ IKKE bruk mineralolje på den konede delen. ▪ Du må IKKE bruke gamle rør tidligere installasjoner. ▪ For å garantere dette R32-anleggets levetid må det

aldri installeres en tørker. Tørkematerialet kan løse seg opp og skade systemet.

MERKNAD

Ta følgende forholdsregler for kjølemedierør:

▪ Unngå at noe annet enn det spesifiserte kjølemediet

blir blandet inn i kjølemediesyklusen (f.eks. luft). ▪ Bruk bare R32 når du tilfører kjølemedium. ▪ Bruk bare installasjonsverktøy (for eksempel

manifoldmålersett) som bare brukes på R32-

installasjoner for å stå imot trykket og forhindre at det

kommer fremmedlegemer (for eksempel mineraloljer og

fukt) inn i systemet. ▪ Installer røropplegget slik at koningen IKKE utsettes for

mekanisk belastning. ▪ Beskytt rørene som beskrevet i tabellen nedenfor for å

forhindre at det kommer inn smuss, fuktighet eller støv i

rørene. ▪ Vær forsiktig når du fører kobberrør gjennom veggene

(se figuren nedenfor).

6.4.1 Om tilkobling av kjølemedierørene

Før tilkobling av kjølemedierørene

Kontroller at utendørsanlegget og innendørsanlegget er montert.

Typisk arbeidsflyt

Tilkobling av kjølemedierørene omfatter følgende: ▪ Koble kjølemedierøret til innendørsanlegget ▪ Koble kjølemedierøret til utendørsanlegget ▪ Isolere kjølemedierørene ▪ Husk på retningslinjene for følgende:

▪ Rørbøying ▪ Koning av rørender ▪ Bruk av avstengingsventilene

6.4.2 Forholdsregler ved tilkobling av kjølemedierør

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn ▪ Forberedelse

FARE: BRENNSKADER

Enhet Monteringsperiode Beskyttelsesmetode

Utendørsenhet >1måned Klem røret

<1måned Klem eller bruk tape

Innendørsenhet Uavhengig av periode

INFORMASJON

IKKE åpne kjølemiddelets avstengningsventil før du kontrollerer kjølemiddelets røropplegg. Når du må etterfylle kjølemiddel, anbefales det å åpne kjølemiddelets avstengningsventil etter påfylling.

ADVARSEL

Koble røropplegget for kjølemedium forsvarlig før kjøring av kompressoren. Hvis kjølemedierørene IKKE er tilkoblet og stengeventilen er åpen når kompressoren kjører, vil det suges inn luft. Dette vil forårsake et unormalt trykk i kjølesyklusen som kan føre til skade på utstyret og også personskade.

på røret

6.4.3 Retningslinjer ved tilkobling av kjølemedierør

Ta følgende forholdsregler når du kobler til rør: ▪ Bestryk innsiden av koningen med eterolje eller esterolje når du

setter på en konisk mutter. Trekk til 3 eller 4 omdreininger for hånd før du strammer til endelig.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

Referanseguide for montører

6 Installering

0.4~0.8

±2

45°

90°

±2

a b

▪ Bruk ALLTID 2 nøkler sammen når du skal løsne en konisk

mutter.

▪ Bruk ALLTID en fastnøkkel og momentnøkkel sammen for å

stramme til den koniske mutteren når du kobler til rør. Dette gjør du for å forhindre sprekker og lekkasjer i mutteren.

a Momentnøkkel b Fastnøkkel c Rørkobling d Konisk mutter

Rørdimensjon

(mm)

Tiltrekkingsmo

ment (N•m)

Konedimensjo

ner (A) (mm)

Form på konen

(mm)

Ø6,4 15~17 8,7~9,1 Ø9,5 33~39 12,8~13,2

6.4.4 Retningslinjer for rørbøying

Bruk en rørbøyer til bøyingen. Alle rørbøyer må være skje så varsomt som mulig (bøyeradiusen bør være 30 til 40 mm eller større).

Koneverktøy for

R32 (gripetype)

Vanlig koneverktøy

Gripetype

(Ridgid-type)

Vingemuttertype

(Imperial-type)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontroller at konen er ordentlig utført.

a Koningens innvendige overflate MÅ være helt glatt. b Rørenden MÅ være jevnt konet i en perfekt sirkel. c Sørg for at den koniske mutteren er montert.

6.4.6 Bruke avstengingsventilen og utløpsporten

LIVSFARE

IKKE åpne ventilene før koning er fullført. Dette vil forårsake lekkasje av kjølemiddelgass.

Slik håndterer du stoppventilen

Ta hensyn til følgende retningslinjer: ▪ Avstengingsventilene er stengt når anlegget sendes fra fabrikken. ▪ Følgende illustrasjon viser stengeventildelene som kreves for å

håndtere ventilen.

6.4.5 Slik lager du bul på rørenden

LIVSFARE

▪ Ufullstendig konus kan forårsake lekkasje av

kjølemediegass.

▪ Du må IKKE bruke koner på nytt. Bruk nye koner for å

unngå lekkasje av kjølemediegass.

▪ Bruk koniske muttere som følger med anlegget. Bruk

av andre koniske muttere kan forårsake lekkasje av kjølemediegass.

1 Kutt rørenden med rørkutter. 2 Fjern skarpe kanter med kutteflaten vendt nedover slik at det

IKKE kommer spon inn i røret.

a Kutt nøyaktig i rett vinkel. b Fjern skarpe kanter.

3 Fjern den koniske mutteren fra avstengingsventilen og sett den

koniske mutteren på røret.

4 Kon røret. Plasser i nøyaktig den posisjonen som vises på

følgende figur.

a Utløpsport og utløpsportdeksel b Ventilstamme c Lokal rørtilkobling d Stammehette

▪ Hold begge avstengingsventilene åpne under drift. ▪ IKKE bruk overdreven kraft på ventilstammen. Hvis du gjør det,

kan ventilhuset bryte sammen.

▪ Sørg for ALLTID å sikre stoppventilen med en fastnøkkel, og

løsne eller stram til den koniske mutteren med en momentnøkkel. IKKE plasser fastnøkkelen på stammehetten ettersom dette kan føre til en kjølemiddellekkasje.

a Fastnøkkel b Momentnøkkel

▪ Når det er ventet at driftstrykket vil være lavt (for eksempel når

kjølingen skal utføres mens utelufttemperaturen er lav), må den koniske mutteren i stengeventilen på gassledningen settes inn med tilstrekkelig silikonbasert forseglingsmiddel til å forhindre frysing.

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

6 Installering

Silikonforseglingsmiddel, sørg for at det ikke er noen åpning.

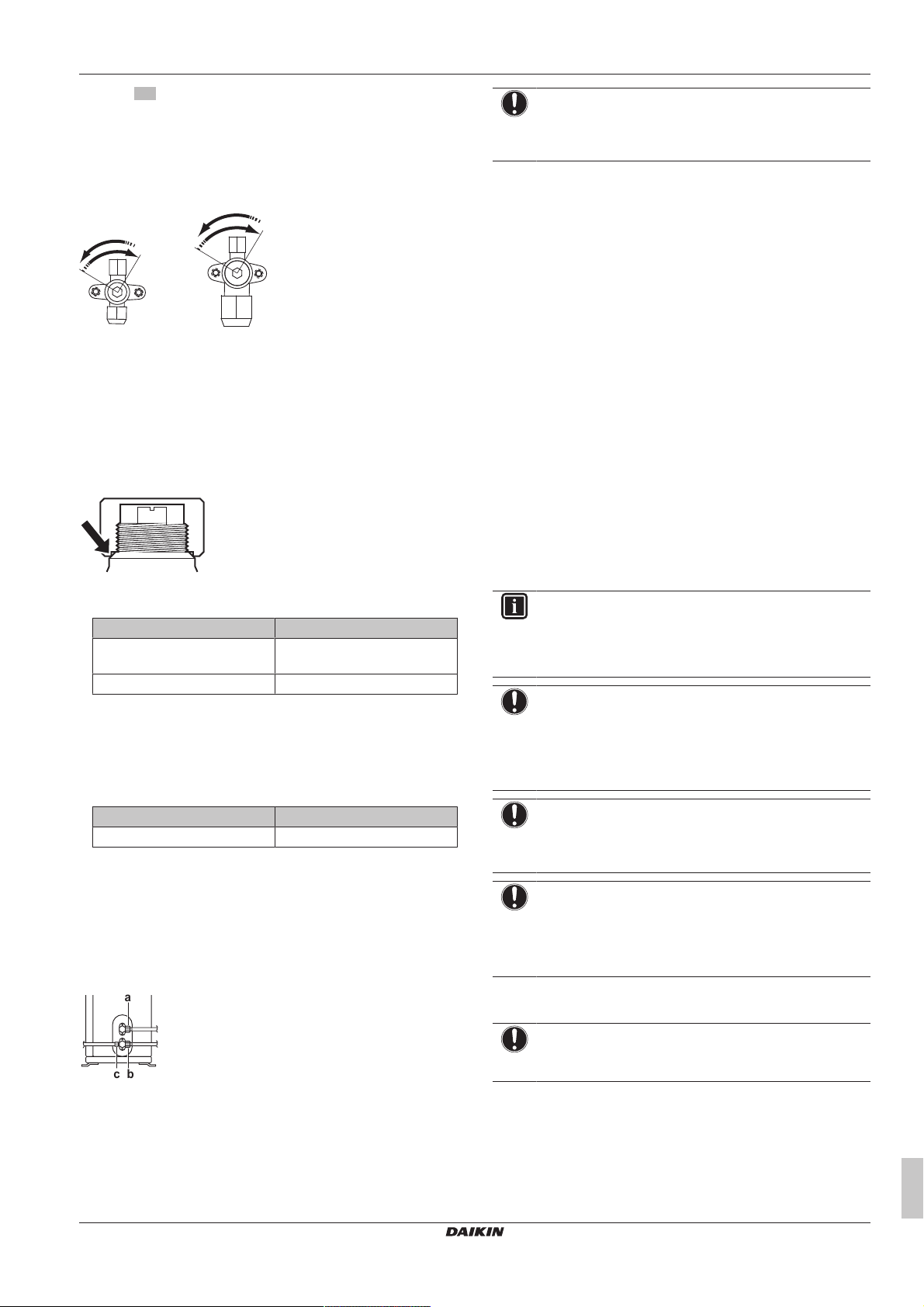

Slik åpner/lukker du stoppventilen

1 Ta av dekselet på stengeventilen. 2 Sett en sekskantnøkkel (væskesiden: 4mm, gassiden: 4mm) i

ventilstammen, og vri ventilstammen:

Mot klokken for å åpne. Med klokken for å lukke.

3 Slutt å vri når avstengingsventilen IKKE lenger kan vris. 4 Fest dekselet på stengeventilen.

Resultat: Ventilen er nå åpen/stengt.

Slik håndterer du stammehetten

▪ Ventilstammedekselet er forseglet der pilen peker. Du må IKKE la

den bli skadet.

MERKNAD

Det anbefales at røropplegget for kjølemiddel mellom innendørs- og utendørsenheten installeres i en kanal eller pakkes inn i utvendig tape.

6.5 Kontrollere kjølerørene

6.5.1 Om kontroll av røropplegg for kjølemiddel

Utendørsanleggets interne kjølemedierør er fabrikktestet for lekkasjer. Du trenger bare kontrollere utendørsanleggets eksterne kjølemedierør.

Før du kontrollerer kjølemedierørene

Pass på at kjølemedierørene er tilkoblet mellom utendørsanlegget og innendørsanlegget.

Typisk arbeidsflyt

Kontroll av kjølemedierør består vanligvis av følgende trinn: 1 Se etter lekkasjer i kjølemedierørene. 2 Utføre vakuumtørking for å fjerne all fuktighet, luft eller nitrogen

fra kjølemedierørene.

Hvis det er fare for at det finnes fuktighet i kjølemedierørene (for eksempel at vann er kommet inn i rørene), må du først utføre vakuumtørkingen som er beskrevet nedenfor, helt til all fuktighet er fjernet.

▪ Når du har brukt avstengingsventilen, skrur du godt fast

ventilstammedekselet og ser etter kjølemedielekkasjer.

Element Tiltrekkingsmoment (N∙m)

Ventilstammedeksel på væskeside

Ventilstammedeksel på gasside 17,1~20,9

14,2~17,2

Slik håndterer du serviceporthetten

▪ Bruk ALLTID en påfyllingsslange som er utstyrt med

ventiltrykktapp, siden utløpsporten er en Schrader-ventil.

▪ Når du har brukt utløpsporten, skrur du godt fast

utløpsportdekselet og ser etter kjølemedielekkasjer.

Punkt Tiltrekkingsmoment (N∙m)

Utløpsportdeksel 10,8~14,7

6.4.7 Koble kjølemedierørene til utendørsanlegget

▪ Rørlengde. La feltrørene være kortest mulig. ▪ Rørbeskyttelse. Beskytt feltrørene mot fysisk skade.

1 Koble forbindelsen for kjølemiddel i væskeform fra

innendørsanlegget til utendørsanleggets væskestengeventil.

6.5.2 Forholdsregler når du kontrollerer kjølemedierørene

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn ▪ Forberedelse

MERKNAD

Bruk en 2-trinns vakuumpumpe med tilbakeslagsventil som kan suge ut til et manometertrykk på −⁠100,7 kPa (−⁠1,007bar) (5Torr totalt). Pass på at oljen i pumpen ikke strømmer i motsatt retning i systemet når pumpen ikke er i drift.

MERKNAD

Bruk denne vakuumpumpen utelukkende for R32. Bruk av den samme pumpen til andre kjølemidler kan skade pumpen og anlegget.

MERKNAD

▪ Koble vakuumpumpen til serviceporten eller

gasstoppventilen.

▪ Sørg for at både gass- og væskestoppventilen er godt

lukket før du utfører lekkasjetesten eller vakuumtørking.

6.5.3 Slik ser du etter lekkasjer

a Stengeventil for væske b Stengeventil for gass c Utløpsport

2 Koble forbindelsen for kjølemiddel i gassform fra

innendørsenheten til utendørsenhetens gasstengeventil.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

MERKNAD

IKKE overskrid enhetens maksimale driftstrykket (se “PS High” på enhetens navneplate).

Referanseguide for montører

6 Installering

ihj

abc

f f

MERKNAD

Sørg for å bruke en anbefalt bobletestoppløsning fra grossisten. Du må ikke bruke såpevann, som kan føre til at de koniske mutterne sprekker (såpevann kan inneholde salt, som absorberer fuktighet og som vil fryse til når rørene blir kalde), og/eller føre til korrosjon på de koniske skjøtene (såpevann kan inneholde ammoniakk, som har en korroderende virkning mellom den koniske messingmutteren og kobberkonen).

1 Tilfør systemet nitrogengass opp til et målertrykk på minst

200 kPa (2 bar). Det anbefales å sette trykket til 3000 kPa (30bar) for å oppdage små lekkasjer.

2 Test for lekkasjer ved å smøre bobletestmiddel på alle

rørforbindelsene.

3 Tøm ut all nitrogengassen.

6.5.4 Slik utfører du vakuumtørking

FARE: FARE FOR EKSPLOSJON

Anlegget må IKKE startes hvis det er vakuumert.

MERKNAD

Husk å åpne avstengingsventilene etter at du har installert kjølemedierørene og utført vakuumtørking. Kompressoren kan bli ødelagt hvis systemet kjøres når avstengingsventilene er stengt.

INFORMASJON

Etter at du har åpnet avstengningsventilen, er det mulig at trykket i røropplegget for kjølemiddel IKKE stiger. Dette kan for eksempel skyldes at ekspansjonsventilen i utendørsanleggkretsen er lukket, men det har INGENTING å si for anleggets drift.

6.6 Fylle på kjølemiddel

6.6.1 Om påfylling av kjølemedium

Utendørsanlegget har fått fylt på kjølemedium på fabrikken, men i noen tilfeller kan følgende være nødvendig:

Hva Når

Tilleggsfylling av kjølemedium Hvis den totale lengden på

væskerørene er mer enn angitt (se nedenfor).

Full etterfylling av kjølemedium Eksempel:

▪ Når systemet flyttes. ▪ Etter lekkasje.

Tilleggsfylling av kjølemedium

Før du fyller på kjølemedium sørger du for at utendørsanleggets eksterne kjølemedierør er kontrollert (lekkasjetest og vakuumtørking).

INFORMASJON

Avhengig av anleggene og/eller installeringsforholdene kan det være nødvendig å tilkoble de elektriske ledningene før

a Lavtrykksmåler b Manometermanifold c Høytrykksmåler d Lavtrykksventil (Lo) e Høytrykksventil (Hi)

f Påfyllingsslanger g Vakuumpumpe h Ventildeksler

i Utløpsport j Stengeventil for gass

k Stengeventil for væske

1 Sett systemet i vakuum inntil trykket på manifolden viser –

0,1MPa (–1bar).

2 La det stå slik i 4–5 minutter, og kontroller trykket:

Hvis trykket… Resultat…

Ikke endres Det er ingen fuktighet i

systemet. Denne prosedyren er ferdig.

Øker Det er fuktighet i systemet. Gå

til neste trinn.

3 Utfør vakuumbehandling av systemet i minst 2 timer til

manifoldtrykket når –0,1MPa (–1bar).

4 Etter at du har slått pumpen AV, kontrollerer du trykket i minst

1time.

5 Hvis du IKKE når ønsket vakuum eller IKKE KAN opprettholde

vakuumet i 1time, gjør du følgende:

▪ Se etter lekkasjer igjen. ▪ Utfør vakuumtørking igjen.

du fyller på kjølemediet.

Vanlig arbeidsflyt – Påfylling av ekstra kjølemedium består vanligvis av følgende trinn:

1 Fastsette om og hvor mye ekstra du må fylle på. 2 Fylle på ekstra kjølemedium hvis det er nødvendig. 3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på

innsiden av utendørsanlegget.

Full etterfylling av kjølemedium

Kontroller at følgende er utført før du foretar full etterfylling av kjølemedium:

1 Alt kjølemediet er samlet opp fra systemet. 2 Utendørsanleggets eksterne kjølemedierør er kontrollert

(lekkasjetest og vakuumtørking).

3 Vakuumtørking er utført på utendørsanleggets interne

kjølemedierør.

MERKNAD

Før fullstendig gjenfylling, utfør vakuumtørking også på enhetens interne kjølemediumrør.

Vanlig arbeidsflyt – Full etterfylling med kjølemedium består vanligvis av følgende trinn:

1 Fastsette hvor mye kjølemedium du skal fylle på. 2 Fylle på kjølemedium. 3 Fylle ut etiketten for fluoriserte drivhusgasser, og feste den på

innsiden av utendørsanlegget.

Referanseguide for montører

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

RXTA30N2V1B

4P518023-7E – 2019.04

R32 delt serie

6 Installering

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

6.6.2 Om kjølemediet

Dette produktet inneholder fluoriserte drivhusgasser. Gassene må IKKE luftes ut i atmosfæren.

Type kjølemedium: R32 Verdien for global oppvarmingsevne (GWP): 675

ADVARSEL: ANTENNELIG MATERIALE

Kjølemediet i dette anlegget er svakt antennelig.

ADVARSEL

Anlegget skal plasseres i et rom uten fungerende

antenningskilder (for eksempel åpen flamme eller

gassapparat eller elektrisk varmeapparat i drift).

ADVARSEL

▪ Deler fra kjølemediesyklusen må IKKE perforeres eller

brennes.

▪ Bruk IKKE andre vaskemidler eller midler som

fremskynder avisingen enn dem som anbefales av produsenten.

▪ Vær oppmerksom på at kjølemediet i systemet er uten

lukt.

ADVARSEL

Kjølemediet i enheten er svakt antennelig, men det lekker

normalt IKKE. Hvis det lekker kjølemedium ut i rommet

som kommer i kontakt med flammen fra en brenner, et

varmeapparat eller en gasskomfyr, kan det føre til at det

dannes skadelig gass.

Slå av alle lettantennelige varmeapparater, luft ut rommet,

og ta kontakt med forhandleren der du kjøpte enheten.

Enheten må IKKE brukes før servicepersonell kan bekrefte

at delen der kjølemedielekkasjen oppstod, er reparert.

6.6.3 Forholdsregler ved påfylling av kjølemedium

6.6.5 Slik beregner du fullstendig mengde etterfylling

INFORMASJON

Hvis en full gjenfylling er nødvendig, er den samlede kjølemiddelpåfylling: fabrikkens kjølemiddelfylling (se enhetens merkeplate) + fastslått nødvendig ekstramengde.

6.6.6 Slik fyller du på ekstra kjølemedium

ADVARSEL

▪ Bruk kun R32 som kjølemedium. Andre stoffer kan

forårsake eksplosjoner og ulykker.

▪ R32 inneholder fluoriserte drivhusgasser. Verdien for

global oppvarmingsevne (GWP) er 675. Disse gassene må IKKE luftes ut i atmosfæren.

▪ Bruk ALLTID vernebriller og hansker når du fyller på

kjølemedium.

LIVSFARE

For å unngå kompressorsammenbrudd må du IKKE fylle på mer enn den angitte mengden med kjølemiddel.

Forutsetning: Før du fyller på kjølemedium må du kontrollere at kjølemedierørene er tilkoblet og kontrollert (lekkasjetest og vakuumtørking).

1 Koble kjølemiddelsylinderen til utløpsporten. 2 Fyll på den ekstra kjølemiddelmengden. 3 Åpne gassavstengingsventilen.

Hvis utpumping er nødvendig ved demontering eller flytting av systemet, kan du se "12.2Slik pumper du ut" på side 22 for å få flere detaljer.

6.6.7 Slik fester du etiketten for fluoriserte drivhusgasser

1 Slik fyller du ut etiketten:

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn ▪ Forberedelse

6.6.4 Slik faststår du ekstra mengde kjølemiddel

Hvis den totale

lengden på

væskerøropplegget

er…

≤10m IKKE tilfør ekstra kjølemiddel. >10m R = (total lengde (m) på

væskerør–⁠10m)×0,020 R=Ekstra påfylling (kg)(avrundet i enheter

på 0,01kg)

Resultat…

a Hvis det følger med en flerspråklig etikett for fluoriserte

drivhusgasser med anlegget (se tilbehør), løsner du aktuelt språk og fester etiketten øverst på a.

b Kjølemediemengde som fylles på ved fabrikken: se

anleggets merkeplate

c Ekstra mengde kjølemedium som er påfylt d Total mengde kjølemedium som er påfylt e Mengden fluoriserte drivhusgasser av den totale

mengden påfylt kjølemedium, uttrykt i tonn CO2ekvivalenter.

f GWP = Global oppvarmingsverdi

MERKNAD

Gjeldende lovgivning om fluoriserte drivhusgasser krever at mengden påfylt kjølemedium i anlegget angis i

INFORMASJON

Rørlengden er enveislengden av væskerøropplegg.

både vekt og CO2-ekvivalenter.

Formel for å beregne mengden i tonn CO2-ekvivalenter:

GWP-verdien av kjølemediet × total mengde påfylt kjølemedium [i kg] / 1000

Bruk GWP-verdien som står på etiketten for påfylling av kjølemedium. Denne GWP-verdien er basert på gjeldende lovgivning om fluoriserte drivhusgasser. GWP-verdien som

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

står i håndboken, kan være foreldet.

Referanseguide for montører

6 Installering

DC+

DC-

cge d f

b a

c b

AA´

A´

2 Fest etiketten på innsiden av utendørsanlegget nær gass- og

væskeavstengningsventilene.

6.7 Koble til det elektriske ledningsopplegget

6.7.1 Om tilkobling av det elektriske ledningsopplegget

Før tilkobling av det elektriske ledningsopplegget

Sørg for følgende: ▪ Kjølemedierørene er tilkoblet og kontrollert ▪ Vannrørene er tilkoblet

Typisk arbeidsflyt

Tilkobling av de elektriske ledningene består vanligvis av følgende trinn:

1 Kontroller at systemets strømtilførsel samsvarer med de

elektriske spesifikasjonene for anleggene. 2 Koble de elektriske ledningene til utendørsanlegget. 3 Koble de elektriske ledningene til innendørsanlegget. 4 Koble til hovedstrømforsyningen.

6.7.2 Forholdsregler ved tilkobling av det

elektriske ledningsopplegget

INFORMASJON

Les også om forholdsregler og krav i kapitlene nedenfor:

▪ Generelle sikkerhetshensyn ▪ Forberedelse

INFORMASJON

Anlegget skal installeres i henhold til nasjonale forskrifter om ledningsopplegg.

FARE: ELEKTRISK STØT

ADVARSEL

Bruk ALLTID multikjernekabler til strømforsyning.

FARE: ELEKTRISK STØT

Alle elektriske deler (inklusive termistorer) får strøm fra strømtilførselen. Du må ikke berøre dem med bare hender.

FARE: ELEKTRISK STØT

Koble fra strømtilførselen i minst 10 minutter og mål spenningen ved kontaktene til hovedkretsen for kondensatorer eller elektriske komponenter før du utfører service. Spenningen MÅ være lavere enn 50VDC før du kan berøre elektriske komponenter. Du ser hvor kontaktene er plassert på koblingsskjemaet.

a Multimeter (DC-spenningsområde) b S80 – reverserende magnetventilleder c S70 – viftemotorleder d LED e S90 – termistorleder

f S20 – elektronisk ekspansjonsventilleder

g S40 – termisk overstrømsreléleder

t DB1 - diodebro

6.7.3 Retningslinjer ved tilkobling av det elektriske ledningsopplegget

Ta hensyn til følgende: ▪ Hvis ledninger med flertrådet leder brukes, monterer du en rund

terminal av krimpetypen på enden av ledningen. Passer den runde terminalen av krimpetype på ledningen opp til den tildekkede delen, og fest terminalen med et passende verktøy.

ADVARSEL

Bruk en felles frakoblingsbryter med minst 3mm mellom alle kontaktpunkter som gir full frakobling ved overspenning kategori III.

ADVARSEL

Hvis strømledningen blir skadet, SKAL den byttes av produsenten, serviceagenten eller personer med tilsvarende kvalifikasjoner for å unngå farlige situasjoner.

ADVARSEL

IKKE koble strømledningen til innendørsenheten. Det kan føre til elektrisk støt eller brann.

ADVARSEL

▪ Bruk IKKE elektriske komponenter som er kjøpt lokalt,

inne i produktet.

▪ Strømtilførselen til dreneringspumpen osv. må IKKE

forgrenes fra rekkeklemmen. Det kan føre til elektrisk støt eller brann.

ADVARSEL

Hold sammenkoblingsledningen unna eventuelle kobberrør uten varmeisolering, da slike rør vil være svært varme.

Referanseguide for montører

a Flertrådet leder b Rund kabelsko

▪ Bruk følgende metoder til å montere ledninger:

Ledningstype Fremgangsmåte for å installere

Énlederledning

a Buktet énlederledning b Skrue c Flat skive

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +

4P518023-7E – 2019.04

RXTA30N2V1B

R32 delt serie

Ledningstype Fremgangsmåte for å installere

c b ba c

1-3

a b

50 Hz 220-240 V

c d

a b e

3×

Ledning med flertrådet leder og rund terminal av krimpetype

a Kontakt b Skrue c Flat skive O Tillatt X IKKE tillatt

Tiltrekkingsmomenter

Artikkel Tiltrekkingsmoment (N•m)

M4 (X1M) 1,5~1,6 M4 (jord) 1,4~1,5

▪ Hvis det brukes énlederledninger, må du bøye enden av lederen.

Feilaktig utført arbeid kan forårsake varmedannelse eller brann.

▪ Jordledningen mellom ledningsklemmen og kontakten må være

lenger enn de andre ledningene.

6 Installering

a Sammenkoblingskabel b Strømforsyningskabel c Strømbryter d Jordfeilbryter e Strømtilførsel

f Jord

6.7.4 Spesifikasjoner for standard ledningsoppleggkomponenter

Komponent

Strømforsyningska bel

Spenning 220~240V Fase 1~ Frekvens 50Hz Ledningsdimensjo

ner

Sammenkoblingskabel (innendørs↔utendørs)

3-kjernet kabel

2(a)(b)

2,5 mm

(a)

H05RN-F (60245 IEC 57)

(b)

H07RN-F (60245 IEC 66)

/ 4,0 mm

4-kjernet kabel

1,5mm2 ~2,5mm2 og

2(b)

gjeldende for 220~240V

H05RN-F (60245 IEC 57) Anbefalt strømbryter 16A Jordfeilbryter MÅ samsvare med

gjeldende lovgivning

6.7.5 Slik kobler du det elektriske ledningsopplegget til utendørsanlegget

1 Fjern servicedekselet. Se "6.2.2 Slik åpner du

utendørsanlegget"på side11.

2 Fjern isolasjon (20mm) fra ledningene.

5 Stram til terminalskruene forsvarlig. Vi anbefaler å bruke en

Phillips-skrutrekker.

6.8 Ferdigstille monteringen av utendørsanlegget

6.8.1 Slik ferdigstiller du installeringen av utendørsanlegget

FARE: ELEKTRISK STØT

▪ Kontroller at anlegget er ordentlig jordet. ▪ Slå av strømmen før vedlikehold eller servicearbeid

utføres.

▪ Sett på servicedekselet før du slår på strømmen.

1 Isoler og fest røropplegget for kjølemiddel og

sammenkoblingskabelen som følger:

a Gassrør b Isolasjon for gassrør c Sammenkoblingskabel d Væskerør e Isolasjon for væskerør

f Tape

2 Sett på servicedekselet.

3 Åpne ledningsklemmen. 4 Koble sammenkoblingskabelen til strømforsyningen som følger:

RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B + RXTA30N2V1B R32 delt serie 4P518023-7E – 2019.04

a Avisoler ledningsenden til dette punktet b Det kan forårsake elektrisk støt eller lekkasje hvis

ledningen avisoleres for mye.

6.8.2 Slik lukker du utendørsanlegget

MERKNAD

Kontroller at tiltrekkingsmomentet IKKE overstiger 1,3N•m når du lukker dekselet på utendørsanlegget.

Referanseguide for montører

7 Igangsetting

1×

6.9 Om kompressoren

FARE: FARE FOR EKSPLOSJON

▪ Bruk en rørkutter til å fjerne kompressoren. ▪ IKKE bruk skjærebrenner. ▪ Bruk bare godkjente kjølemedier og smøremidler.

7.3 Sjekkliste før idriftsetting

Kontroller punktene nedenfor rett etter installeringen av anlegget. Når du har sjekket alle kontrollpunktene nedenfor, MÅ anlegget lukkes. FØRST da kan du starte anlegget.

Innendørsenheten er riktig montert.

Utendørsenheten er riktig montert.

Systemet er riktig jordet, og jordingsklemmene er tilstrammet.

Strømforsyningsspenningen stemmer overens med spenningen på enhetens identifikasjonsmerke.

Det finnes INGEN løse forbindelser eller defekte elektriske komponenter i bryterboksen.

Det finnes INGEN defekte komponenter eller sammenklemte rør inne i innendørs- og utendørsenheten.

Det finnes INGEN kjølemiddellekkasjer.

FARE: BRENNSKADER

Du må IKKE berøre kompressoren med bare hender.

7 Igangsetting
