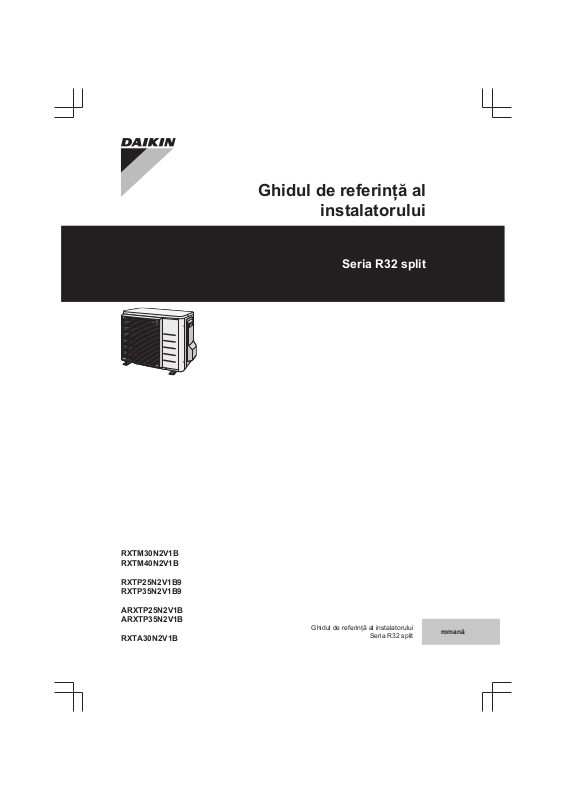

Daikin RXTM30N2V1B, RXTM40N2V1B, RXTP25N2V1B9, RXTP35N2V1B9, ARXTP25N2V1B Installer reference guide [ro]
...
Ghidul de referință al
instalatorului
Seria R32 split
RXTM30N2V1B
RXTM40N2V1B
RXTP25N2V1B9
RXTP35N2V1B9
ARXTP25N2V1B
ARXTP35N2V1B
RXTA30N2V1B
Ghidul de referință al instalatorului
Seria R32 split
romană
Cuprins
Cuprins
1 Măsuri de siguranţă generale 3
1.1 Despre documentaţie ................................................................ 3
1.1.1 Explicaţia avertizărilor şi simbolurilor.......................... 3
1.2 Pentru instalator ........................................................................ 3
1.2.1 Date generale ............................................................. 3
1.2.2 Locul instalării ............................................................. 3
1.2.3 Agent frigorific............................................................. 5
1.2.4 Apa sărată................................................................... 6
1.2.5 Apă.............................................................................. 6
1.2.6 Electric ........................................................................ 6
2 Despre documentaţie 7
2.1 Despre acest document ............................................................ 7
2.2 Ghidul rapid de referinţă al instalatorului................................... 7
3 Despre cutie 8
3.1 Prezentare generală: despre cutie ............................................ 8
3.2 Unitate exterioară ...................................................................... 8
3.2.1 Pentru a despacheta unitatea exterioară.................... 8
3.2.2 Pentru a scoate accesoriile de la unitatea exterioară . 8
4 Despre unitate 8
4.1 Prezentare: Despre unitate ....................................................... 8
4.2 Identificare................................................................................. 8
4.2.1 Eticheta de identificare: Unitate exterioară ................. 9
5 Pregătirea 9
5.1 Prezentare generală: pregătirea................................................ 9
5.2 Pregătirea locului de instalare ................................................... 9
5.2.1 Cerinţele locului de instalare pentru unitatea
exterioară.................................................................... 9
5.2.2 Cerinţe suplimentare privind locul instalării unităţii
exterioare pentru zonele cu climă rece....................... 10
5.2.3 Lungimea tubulaturii de agent frigorific și diferența
de înălțime .................................................................. 11
5.3 Pregătirea tubulaturii agentului frigorific .................................... 11
5.3.1 Cerinţele agentului frigorific ........................................ 11
5.3.2 Izolarea tubulaturii de agent frigorific.......................... 11
5.4 Pregătirea cablajului electric ..................................................... 11
5.4.1 Despre pregătirea cablajului electric........................... 11
6 Instalarea 11
6.1 Prezentare generală: instalarea ................................................ 11
6.2 Deschiderea unităţii................................................................... 12
6.2.1 Despre deschiderea unității ........................................ 12
6.2.2 Pentru a deschide unitatea exterioară ........................ 12
6.3 Montarea unităţii exterioare....................................................... 12
6.3.1 Despre montarea unității exterioare............................ 12
6.3.2 Măsuri de precauție la montarea unității exterioare.... 12
6.3.3 Pregătirea structurii instalației..................................... 12
6.3.4 Instalarea unității exterioare........................................ 12
6.3.5 Asigurarea drenajului.................................................. 12
6.3.6 Pentru a preveni răsturnarea unităţii exterioare.......... 13
6.4 Conectarea tubulaturii agentului frigorific .................................. 13
6.4.1 Despre racordarea tubulaturii de agent frigorific......... 13
6.4.2 Măsuri de precauţie la racordarea tubulaturii de
agent frigorific ............................................................. 13
6.4.3 Indicații la racordarea tubulaturii de agent frigorific .... 14
6.4.4 Indicaţii privind îndoirea ţevilor.................................... 14
6.4.5 Pentru a evaza capătul ţevii........................................ 14
6.4.6 Utilizarea ventilului de închidere și ștuțului de service 15
6.4.7 Pentru a conecta tubulatura agentului frigorific la
unitatea exterioară ...................................................... 15
6.5 Verificarea tubulaturii agentului frigorific ................................... 16
6.5.1 Despre verificarea tubulaturii agentului frigorific......... 16
6.5.2 Măsuri de precauție în timpul verificării tubulaturii de
agent frigorific ............................................................. 16
6.5.3 Pentru a verifica existenţa scurgerilor.......................... 16
6.5.4 Pentru a efectua uscarea vidată .................................. 16
6.6 Încărcarea agentului frigorific ..................................................... 17
6.6.1 Despre încărcarea agentul frigorific............................. 17
6.6.2 Despre agentul frigorific............................................... 17
6.6.3 Măsuri de precauţie la încărcarea agentului frigorific .. 17
6.6.4 Pentru a stabili cantitatea de agent frigorific
suplimentar .................................................................. 17
6.6.5 Determinarea cantității totale pentru reîncărcare......... 18
6.6.6 Pentru a încărca agent frigorific suplimentar ............... 18
6.6.7 Pentru a lipi eticheta cu gaze fluorurate cu efect de
seră .............................................................................. 18
6.7 Conectarea cablajului electric .................................................... 18
6.7.1 Despre conectarea cablajului electric .......................... 18
6.7.2 Precauţii la conectarea cablajului electric.................... 18
6.7.3 Indicaţii pentru conectarea cablajului electric .............. 19
6.7.4 Specificaţii pentru componentele cablajului standard.. 19
6.7.5 Conectarea cablajului electric la unitatea exterioară ... 19
6.8 Finalizarea instalării unităţii exterioare ....................................... 20
6.8.1 Pentru a finaliza instalarea unității exterioare .............. 20
6.8.2 Pentru a închide unitatea exterioară............................ 20
6.9 Despre compresor...................................................................... 20
7 Darea în exploatare 20
7.1 Prezentare generală: Darea în exploatare ................................. 20
7.2 Măsuri de precauţie la darea în exploatare ................................ 20
7.3 Listă de verificare înaintea dării în exploatare............................ 21
7.4 Listă de verificare în timpul dării în exploatare ........................... 21
7.5 Pentru a efectua o probă de funcţionare.................................... 21
7.6 Pornirea unităţii exterioare ......................................................... 21
8 Configurare 21
8.1 Setarea pentru instalații.............................................................. 21
8.1.1 Pentru a seta modul pentru amenajări......................... 21
9 Predarea către utilizator 22
10 Întreţinere şi deservire 22
10.1 Prezentare generală: Întreţinerea şi deservirea ......................... 22
10.2 Măsuri de siguranţă pentru întreţinere ....................................... 22
10.3 Lista de verificare pentru întreţinerea anuală a unităţii
exterioare ................................................................................... 22
11 Depanarea 22
11.1 Prezentare generală: Depanarea ............................................... 22
11.2 Măsuri de precauție la depanare ................................................ 22
11.3 Rezolvarea problemelor în funcţie de simptome ........................ 23
11.3.1 Simptom: Unitățile interioare cad, vibrează sau fac
zgomot ......................................................................... 23
11.3.2 Simptom: Unitatea NU încălzeşte sau nu răceşte
conform aşteptărilor ..................................................... 23
11.3.3 Simptom: Scurgeri de apă ........................................... 23
11.3.4 Simptom: Scurgeri de electricitate ............................... 23
11.3.5 Simptom: Unitatea NU funcționează sau prezintă
deteriorări prin ardere .................................................. 23
11.4 Diagnosticarea defecţiunilor cu LED-ul de pe PCI a unităţii
exterioare ................................................................................... 23
12 Dezafectarea 23
12.1 Prezentare: Dezafectarea .......................................................... 23
12.2 Pompare pentru evacuare .......................................................... 23
12.3 Pentru a porni şi opri răcirea forţată ........................................... 24
12.3.1 Pentru a porni/opri răcirea forțată utilizând
comutatorul de cuplare/decuplare al unității
interioare...................................................................... 24
12.3.2 Pornirea/oprirea răcirii forțate utilizând interfața
utilizatorului unității interioare....................................... 24
13 Date tehnice 24
13.1 Schema de conexiuni ................................................................. 24
13.1.1 Legenda schemei de conexiuni unificate ..................... 24
13.2 Schema tubulaturii: Unitatea exterioară ..................................... 26
Ghidul de referință al instalatorului
2
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
1 Măsuri de siguranţă generale
14 Glosar 27
1 Măsuri de siguranţă generale
1.1 Despre documentaţie
▪ Documentaţia originală este scrisă în limba engleză. Toate
celelalte limbi reprezintă traduceri.
▪ Precauţiile descrise în acest document acoperă subiecte foarte
importante, respectaţi-le cu atenţie.
▪ Instalarea sistemului, și toate activitățile descrise în manualul de
instalare și ghidul de referință de instalare trebuie efectuate de
către un instalator autorizat.
1.1.1 Explicaţia avertizărilor şi simbolurilor
PERICOL
Indică o situaţie care duce la deces sau rănire gravă.
PERICOL: RISC DE ELECTROCUTARE
Indică o situaţie care poate duce la electrocutare.
PERICOL: RISC DE ARSURI
Indică o situaţie care poate duce la arsuri din cauza
temperaturilor extrem de scăzute sau de ridicate.
PERICOL: RISC DE EXPLOZIE
Indică o situaţie care poate duce la explozie.
AVERTIZARE
Indică o situaţie care poate duce la deces sau rănire gravă.
AVERTIZARE: MATERIAL INFLAMABIL
NOTIFICARE
Instalarea sau conectarea necorespunzătoare a
echipamentului sau accesoriilor poate cauza electrocutare,
scurtcircuit, scăpări, incendiu sau alte deteriorări ale
echipamentului. Utilizaţi numai accesorii, echipament
opţional şi piese de rezervă fabricate sau aprobate de
Daikin.
AVERTIZARE
Asiguraţi-vă că instalarea, testarea şi materialele utilizate
sunt conforme legislaţiei în vigoare (pe lângă instrucţiunile
descrise în documentaţia Daikin).
PRECAUŢIE
Purtaţi echipamentul adecvat de protecţie personală
(mănuşi de protecţie, ochelari de protecţie etc.) la
instalarea, întreţinerea sau deservirea sistemului.
AVERTIZARE
Îndepărtaţi pungile de plastic ale ambalajului ca să nu
ajungă la îndemâna altor persoane, în special a copiilor.
Riscul posibil: sufocarea.
PERICOL: RISC DE ARSURI
▪ NU atingeţi tubulatura agentului frigorific, a apei sau
componentele interne în timpul funcţionării şi imediat
după aceea. Aceasta poate fi foarte fierbinte sau foarte
rece. Lăsaţi-o să revină la temperatura normală. Dacă
trebuie să o atingeţi, purtaţi mănuşi de protecţie.
▪ NU atingeţi niciodată agentul frigorific scurs accidental.
AVERTIZARE
Luaţi măsurile necesare pentru a împiedica animalele de
talie mică să se adăpostească în unitate. Animalele de
talie mică care ating piesele electrice pot cauza defecţiuni,
fum sau incendiu.
PRECAUŢIE
Indică o situaţie care poate duce la rănirea minoră sau mai
puţin gravă.
NOTIFICARE
Indică o situaţie care poate duce la distrugerea
echipamentului sau bunurilor.
INFORMAŢII
Indică sfaturi utile sau informaţii suplimentare.
Simbol Explicaţie
Înainte de instalare, citiți manualul de instalare şi
exploatare, și foaia cu instrucţiuni pentru cablaj.
Înainte de efectuarea lucrărilor de întreţinere şi
service, citiți manualul de service.
Pentru informații suplimentare, consultați ghidul de
referinţă pentru instalator și utilizator.
1.2 Pentru instalator
1.2.1 Date generale
Dacă NU sunteți sigur cum să instalaţi sau să exploataţi unitatea,
contactaţi distribuitorul.
PRECAUŢIE
NU atingeţi priza de aer sau aripioarele din aluminiu ale
unităţii.
NOTIFICARE
▪ NU puneţi niciun obiect sau echipament pe unitate.
▪ NU vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.
NOTIFICARE
Se recomandă executarea lucrărilor la unitatea exterioară
când atmosfera este uscată, pentru a evita infiltraţiile.
În conformitate cu legislația în vigoare, poate fi necesară asigurarea
unui registru jurnal cu produsul, conținând cel puțin: informaţii privind
întreţinerea, lucrările de reparaţii, rezultatele testelor, perioadele de
așteptare,…
De asemenea, TREBUIE furnizate cel puțin următoarele informații
într-un loc accesibil la produs:
▪ Instrucțiuni pentru oprirea sistemului în caz de urgență
▪ Numele și adresa pompierilor, poliției și spitalului
▪ Numele, adresa și numerele de telefon de zi și de noapte pentru
service
În Europa, EN378 furnizează îndrumările necesare pentru acest
registru jurnal.
1.2.2 Locul instalării
▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea
şi circulaţia aerului.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
3
1 Măsuri de siguranţă generale
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
1000
GWP × kg
=
=
+
kg
=
kg
=
GWP: xxx
R32
▪ Asigurați-vă că locul de instalare rezistă la greutatea și vibrațiile
unității.
▪ Asiguraţi-vă că zona este bine ventilată. NU blocați orificiile de
ventilație.
▪ Asiguraţi-vă că unitatea se află pe loc drept.
NU instalaţi unitatea în următoarele locuri:
▪ În medii cu pericol de explozie.
▪ În locuri unde există instalaţii care emit unde electromagnetice.
Undele electromagnetice pot perturba sistemul de comandă,
cauzând defectarea echipamentului.
▪ În locurile în care există riscul incendiilor din cauza scurgerilor
gazelor inflamabile (de exemplu: diluant sau benzină), fibre de
carbon sau pulberi inflamabile.
▪ În locuri în care se produce gaz exploziv (de exemplu: gaz de acid
sulfuric). Corodarea conductelor de cupru sau a pieselor lipite
poate cauza scăpări de agent frigorific.
Instrucțiuni pentru echipamentele care utilizează agent frigorific R32
Dacă este cazul.
AVERTIZARE
▪ NU perforați și nu aruncați în foc.
▪ NU folosiți mijloace de accelerare a procesului de
dezghețare sau pentru curățare, altele decât cele
recomandate de fabricant.
▪ Rețineți că agentul frigorific R32 NU conține odorizant.
AVERTIZARE
Aparatul va fi păstrat astfel încât să se prevină deteriorarea
mecanică, și într-o încăpere bine ventilată fără surse de
aprindere cu funcționare continuă (de ex.: flacără
deschisă, un aparat cu gaz în funcțiune sau un încălzitor
electric în funcțiune), și având dimensiunea încăperii
conform celor de mai jos.
NOTIFICARE
▪ NU reutilizaţi racordurile care au fost deja utilizate.
▪ Racordurile efectuate în instalație între piesele
sistemului de agent frigorific trebuie să fie accesibile în
scopuri de întreținere.
AVERTIZARE
Dacă aparatele conțin agent frigorific R32, atunci suprafața
podelei încăperii în care sunt instalate, exploatate și
păstrate, TREBUIE să fie mai mare decât suprafața
minimă a podelei definită în tabelul de mai jos A (m2).
Aceasta se aplică la:
▪ Unități interioare fără senzor de scurgere a agentului
frigorific; în cazul unităților interioare cu senzor de
scurgere a agentului de răcire, consultați manualul de
instalare
▪ Unități exterioare instalate sau păstrate în interior (de
ex., grădina de iarnă, garaj, sala de mașini)
▪ Tubulatura în spațiile neventilate
Pentru a determina suprafața minimă a podelei
1 Determinați încărcătura totală de agent frigorific din sistem
(= încărcătura de agent frigorific din fabrică + cantitatea
suplimentară de agent frigorific încărcat).
2 Determinați graficul sau tabelul care se utilizează.
▪ Pentru unităţile interioare: Unitatea este montată pe tavan,
montată pe perete sau instalată pe podea?
▪ Pentru unitățile exterioare instalate sau păstrate în interior, și
tubulatura de legătură în spații neventilate, acest lucru
depinde de înălțimea de instalare:
Dacă înălțimea de instalare
este…
Atunci utilizați graficul sau
tabelul pentru…
<1,8m Unități instalate pe podea
1,8≤x<2,2m Unităţi montate pe perete
≥2,2m Unităţi montate pe tavan
3 Utilizați graficul sau tabelul pentru a determina suprafața
minimă a podelei.
AVERTIZARE
Asigurați-vă că instalarea, service+ul, întreținerea și
reparațiile sunt conforme instrucțiunilor din Daikin precum
și legislației în vigoare (de exemplu, reglementările
naționale privind gazele) și sunt executate numai de
persoane autorizate.
Cerințele spațiului de instalare
NOTIFICARE
▪ Tubulatura trebuie protejată față de deteriorarea fizică.
▪ Instalația de tubulatură trebuie menținută la minim.
Ghidul de referință al instalatorului
4
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
1 Măsuri de siguranţă generale
0
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
360
370
380
390
400
410
420
430
440
450
460
470
480
490
500
510
520
530
540
550
1.822.2
2.4
2.6
2.833.2
3.4
3.6
3.844.2
4.4
4.6
4.855.2
5.4
5.6
5.866.2
6.4
6.6
6.877.2
7.4
7.6
7.8
1.843 7.956
8.0
A
min
(m2)
Floor-standing unit
(c)
Wall-mounted unit
(b)
Ceiling-mounted unit
(a)
m (kg)
Ceiling-mounted
unit
(a)
4.6 13.4
4.6 180
4.8 14.6
4.8 196
5.0 15.8
5.0 213
≤1.842 —
5.2 17.1
≤1.842 —
5.2 230
1.843 3.64
5.4 18.5
1.843 28.9
5.4 248
2.0 3.95
5.6 19.9
2.0 34.0
5.6 267
2.2 4.34
5.8 21.3
2.2 41.2
5.8 286
2.4 4.74
6.0 22.8
2.4 49.0
6.0 306
2.6 5.13
6.2 24.3
2.6 57.5
6.2 327
2.8 5.53
6.4 25.9
2.8 66.7
6.4 349
3.0 5.92
6.6 27.6
3.0 76.6
6.6 371
3.2 6.48
6.8 29.3
3.2 87.2
6.8 394
3.4 7.32
7.0 31.0
3.4 98.4
7.0 417
3.6 8.20
7.2 32.8
3.6 110
7.2 441
3.8 9.14
7.4 34.7
3.8 123
7.4 466
4.0 10.1
7.6 36.6
4.0 136
7.6 492
4.2 11.2
7.8 38.5
4.2 150
7.8 518
4.4 12.3
7.956 40.1
4.4 165
7.956 539
m (kg)
A
min
(m2)
4.6 20.0
4.8 21.8
5.0 23.6
≤1.842 —
5.2 25.6
1.843 4.45
5.4 27.6
2.0 4.83
5.6 29.7
2.2 5.31
5.8 31.8
2.4 5.79
6.0 34.0
2.6 6.39
6.2 36.4
2.8 7.41
6.4 38.7
3.0 8.51
6.6 41.2
3.2 9.68
6.8 43.7
3.4 10.9
7.0 46.3
3.6 12.3
7.2 49.0
3.8 13.7
7.4 51.8
4.0 15.1
7.6 54.6
4.2 16.7
7.8 57.5
4.4 18.3
7.956 59.9
Wall-mounted
unit
(b)
m (kg)
A
min
(m2)
Floor-standing
unit
(c)
m (kg)
A
min
(m2)
(c) Floor-standing unit (= unitate instalată pe podea)
1.2.3 Agent frigorific
Dacă este cazul. Consultați manualul de instalare sau ghidul de
referință al instalatorului pentru aplicația dvs. pentru detalii
suplimentare.
NOTIFICARE
Asiguraţi-vă că instalarea conductelor agentului frigorific
respectă legislaţia în vigoare. În Europa, standardul în
vigoare este EN378.
NOTIFICARE
Aveți grijă ca tubulatura de legătură și racordurile să NU fie
tensionate.
AVERTIZARE
În timpul probelor, NU presurizaţi produsul cu o presiune
mai mare decât cea maximă admisă (conform indicaţiilor
de pe placa de identificare a unităţii).
AVERTIZARE
Luaţi măsuri suficiente în cazul scurgerilor agentului
frigorific. Dacă există scurgeri ale agentului de răcire
gazos, ventilaţi imediat zona. Riscuri posibile:
▪ Concentraţiile în exces de agent frigorific în încăperi
închise pot duce la lipsa oxigenului.
▪ Se poate produce gaz toxic dacă agentul frigorific
gazos intră în contact cu focul.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
m Încărcătura totală de agent frigorific în sistem
A
Suprafața minimă a podelei
min
(a) Ceiling-mounted unit (= unitate montată pe tavan)
(b) Wall-mounted unit (= unitate montată pe perete)
PERICOL: RISC DE EXPLOZIE
Evacuare – scurgere de agent frigorific. Dacă doriți să
evacuați, și există o scurgere în circuitul agentului frigorific:
▪ NU utilizați funcţia automată de evacuare a unității, cu
care puteți colecta tot agentul frigorific din sistem în
unitatea exterioară. Consecinţă posibilă:
Autocombustie și explozie a compresorului din cauza
aerului care pătrunde în compresorul aflat în funcțiune.
▪ Utilizați un sistem separat de recuperare, astfel încât
compresorul unității să nu trebuiască să funcționeze.
AVERTIZARE
Recuperaţi ÎNTOTDEAUNA agentul frigorific. NU eliberaţi
agentul frigorific direct în atmosferă. Folosiţi o pompă de
vid pentru a evacua instalaţia.
NOTIFICARE
După conectarea întregii tubulaturi, asiguraţi-vă că nu
există scurgeri de gaz. Utilizaţi azot pentru a efectua
detectarea scurgerii de gaz.
NOTIFICARE
▪ Pentru a evita defectarea compresorului, NU încărcați
mai mult decât cantitatea specificată de agent frigorific.
▪ Când sistemul de agent frigorific urmează să fie
deschis, agentul frigorific trebuie tratat în conformitate
cu legislaţia aplicabilă.
AVERTIZARE
Asiguraţi-vă că nu există oxigen în sistem. Agentul frigorific
se poate încărca numai după efectuarea testului de
scurgere şi a uscării vidate.
▪ În cazul în care este necesară reîncărcarea, consultați placa de
identificare a unității. Specifică tipul de agent frigorific și cantitatea
necesară.
Ghidul de referință al instalatorului
5
1 Măsuri de siguranţă generale
▪ Unitatea este încărcată cu agent frigorific din fabrică; în funcţie de
dimensiunile şi lungimile conductelor, unele sisteme pot necesita
încărcarea suplimentară cu agent frigorific.
▪ Utilizaţi numai scule exclusiv pentru tipul de agent frigorific utilizat
în acest sistem pentru a asigura rezistenţa necesară faţă de
presiune şi pentru a împiedica pătrunderea materialelor străine în
sistem.
▪ Încărcați agentul frigorific lichid după cum urmează:
Dacă Atunci
Există tub de sifon
(respectiv, butelia este marcată
cu „Sifon atașat pentru umplerea
cu lichid”)
NU există tub de sifon Încărcați cu butelia răsturnată.
▪ Deschideți încet buteliile cu agent frigorific.
▪ Încărcați agentul frigorific sub formă lichidă. Adăugarea sub formă
de gaz poate împiedica funcţionarea normală.
PRECAUŢIE
Când procedura de încărcare a agentului frigorific s-a
terminat sau când este întrerupt, închideţi imediat ventilul
rezervorului de agent frigorific. Dacă ventilul NU este
închis imediat, presiunea rămasă ar putea încărca agent
frigorific suplimentar. Consecinţă posibilă: Cantitate
incorectă de agent frigorific.
Încărcați cu butelia verticală.
1.2.4 Apa sărată
Dacă este cazul. Consultaţi manualul de instalare sau ghidul de
referinţă al instalatorului pentru aplicaţia dvs. pentru detalii
suplimentare.
AVERTIZARE
Alegerea apei sărate TREBUIE să fie în conformitate cu
legislaţia în vigoare.
AVERTIZARE
Luaţi măsuri suficiente în cazul scurgerii apei sărate. Dacă
se scurge apă sărată, ventilaţi imediat zona şi contactaţi
reprezentantul local.
AVERTIZARE
Temperatura ambiantă din interiorul unităţii poate fi mai
ridicată decât cea din încăpere, de ex. 70°C. În cazul unei
scurgeri a apei sărate, componentele fierbinţi din unitate
pot duce la o situaţie periculoasă.
AVERTIZARE
Utilizarea şi instalarea aplicaţiei TREBUIE să fie conforme
cu precauţiile privind siguranţa şi mediul înconjurător
specificate în legislaţia în vigoare.
1.2.5 Apă
Dacă este cazul. Consultaţi manualul de instalare sau ghidul de
referinţă al instalatorului pentru aplicaţia dvs. pentru detalii
suplimentare.
NOTIFICARE
Asiguraţi-vă că apa are o calitate conformă cu Directiva UE
98/83CE.
1.2.6 Electric
PERICOL: RISC DE ELECTROCUTARE
▪ OPRIŢI toate sursele de alimentare înainte de a scoate
capacul cutiei de distribuţie, conecta cablurile electrice
sau atinge piesele electrice.
▪ Deconectaţi reţeaua mai mult de 1 minut şi măsuraţi
tensiunea la borne a condensatoarelor circuitului
principal sau a componentelor electrice înainte de
deservire. Tensiunea TREBUIE să fie mai mică de
50 V c.c. înainte de a putea atinge componentele
electrice. Pentru amplasarea bornelor, consultaţi
schema de conexiuni.
▪ NU atingeţi componentele electrice cu mâinile ude.
▪ NU lăsaţi unitatea nesupravegheată când este scos
capacul de deservire.
AVERTIZARE
Dacă NU este instalat din fabrică, pe cablajul fix TREBUIE
instalat un întrerupător principal sau alte mijloace de
deconectare, cu separarea contactelor la toţi polii,
asigurând astfel deconectarea completă la supratensiune
de categoria aIII-a.
AVERTIZARE
▪ Utilizaţi NUMAI cabluri din cupru.
▪ Asigurați conformitatea cablajului de legătură cu
legislația în vigoare.
▪ Întregul cablaj de legătură trebuie executat în
conformitate cu schema de conexiuni furnizată cu
produsul.
▪ Nu strângeţi NICIODATĂ mănunchiurile de cabluri şi
aveţi grijă ca acestea să NU vină în contact cu
tubulatura şi cu muchiile ascuţite. Asiguraţi-vă că pe
conexiunile de pe borne nu se aplică o presiune
externă.
▪ Asiguraţi-vă că instalaţi cablul de împământare. NU
conectaţi împământarea unităţii la o conductă de
utilităţi, la un circuit absorbant de impulsuri sau la o
linie de împământare telefonică. Legarea incompletă la
pământ poate cauza electrocutare.
▪ Aveţi grijă să folosiţi un circuit electric de alimentare
special alocat. Nu folosiţi NICIODATĂ o sursă de
alimentare în comun cu un alt aparat.
▪ Aveți grijă să instalați siguranţele sau disjunctoarele
necesare.
▪ Aveți grijă să instalați un protector pentru scurgeri la
pământ. Nerespectarea celor de mai sus poate duce la
electrocutare sau incendiu.
▪ Când instalaţi siguranţa pentru scurgerea la pământ
aveţi grijă să fie compatibil cu invertorul (rezistent la
zgomot electric de înaltă frecvenţă) pentru a evita
deschiderea inutilă a protectorului pentru scurgerea la
pământ.
Ghidul de referință al instalatorului
6
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
2 Despre documentaţie
PRECAUŢIE
La conectarea cablului de alimentare de la rețea, legătura
la pământ trebuie făcută înainte de stabilirea conexiunilor
purtătoare de curent. La deconectarea cablului de
alimentare de la rețea, conexiunile purtătoare de curent
trebuie separate înainte de separarea legăturii la pământ.
Lungimea conductorilor între bucla de reducere a solicitării
şi regleta de conexiuni însăşi trebuie să fie stabilite astfel
încât cablurile purtătoare de curent să fie strânşi înainte de
cablul de legare la pământ în cazul în care cablul de
alimentare de alimentare se slăbeşte din bucla de
reducere a solicitării.
NOTIFICARE
Precauţii la pozarea cablajului alimentării de la reţea:
▪ Nu conectaţi cablaje de diferite secțiuni la regleta de
conexiuni a alimentării (slăbirea cablajului de
alimentare poate cauza încălziri anormale).
▪ Când conectaţi cabluri de aceeaşi grosime, procedaţi
aşa cum este prezentat în figura de mai sus.
▪ Pentru cablare, utilizaţi cablul de alimentare indicat şi
conectaţi strâns, apoi fixaţi pentru a preveni exercitarea
unei presiuni exterioare asupra plăcii de borne.
▪ Utilizaţi o şurubelniţă corespunzătoare pentru
strângerea şuruburilor bornelor. O şurubelniţă cu cap
mic va deforma capul, făcând imposibilă strângerea
corespunzătoare.
▪ Strângerea exagerată a şuruburilor bornelor le poate
rupe.
AVERTIZARE
▪ După finalizarea lucrărilor electrice, confirmaţi că
fiecare componentă şi bornă electrică din interiorul
cutiei de componente electrice este bine conectată.
▪ Asiguraţi-vă că sunt închise toate capacele înainte de a
porni unitatea.
NOTIFICARE
Valabil numai dacă alimentarea electrică este trifazată şi
compresorul are o metodă de pornire de tip PORNIRE/
OPRIRE.
Dacă există posibilitatea fazelor inversate după o
întrerupere de moment a alimentării în timpul funcţionării
produsului, montaţi pe plan local un circuit de protecţie la
inversarea fazelor. Funcţionarea produsului cu faze
inversate poate duce la defectarea compresorului şi a altor
componente.
2 Despre documentaţie
2.1 Despre acest document
INFORMAŢII
Asiguraţi-vă că utilizatorul are documentaţia tipărită şi
rugaţi-l să o păstreze pentru consultare ulterioară.
Public ţintă
Instalatori autorizaţi
AVERTIZARE
Asigurați-vă ca instalarea, service-ul, întreținerea,
reparațiile și materialele aplicate să respecte instrucțiunile
de la Daikin și, în plus, să se conformeze cu legislația în
vigoare, și sunt executate numai de persoane calificate. În
Europa și în zonele în care se aplică standardele IEC,
standardul aplicabil este EN/IEC 60335-2-40.
Set documentaţie
Acest document face parte din setul documentaţiei. Setul complet
este format din:
▪ Măsuri generale de precauție:
▪ Instrucţiuni de tehnica securităţii pe care TREBUIE să le citiți
înainte de instalare
▪ Format: Hârtie (în cutia unităţii exterioare)
▪ Manualul de instalare al unităţii exterioare:
▪ Instrucţiuni de instalare
▪ Format: Hârtie (în cutia unităţii exterioare)
▪ Ghidul de referinţă al instalatorului:
▪ Pregătirea instalației, date de referință,…
▪ Format: Fișiere digitale la http://www.daikineurope.com/support-
and-manuals/product-information/
Cele mai recente versiuni ale documentaţiei furnizate pot fi
disponibile pe site-ul Web Daikin regional sau prin intermediul
distribuitorului.
Documentaţia originală este scrisă în limba engleză. Toate celelalte
limbi reprezintă traduceri.
Manual de date tehnice
▪ Un subset al celor mai recente date tehnice este disponibil pe
site-ul Daikin regional (accesibil publicului).
▪ Setul complet al celor mai recente date tehnice este disponibil pe
extranet Daikin (se cere autentificare).
2.2 Ghidul rapid de referinţă al instalatorului
Capitol Descriere
Măsuri generale de
protecție
Despre documentaţie Ce documentaţie există pentru
Despre cutie Despachetarea unităților și scoaterea
Despre unitate Identificarea unității
Pregătirea Ce este de făcut și de știut înainte de a
Instalarea Ce este de făcut și de știut pentru a
Darea în exploatare Ce este de făcut și de știut pentru a da
Predarea către utilizator Ce trebuie predat și explicat
Întreţinere şi service Întreținerea și deservirea unităților
Depanarea Ce este de făcut în cazul unor probleme
Dezafectarea Cum se dezafectează sistemul
Date tehnice Specificațiile sistemului
Glosar Definiţia termenilor
Instrucţiuni de tehnica securităţii pe care
TREBUIE să le citiți înainte de instalare
instalator
accesoriilor
merge la fața locului
instala sistemul
în exploatare sistemul după configurare
utilizatorului
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
7
3 Despre cutie
1
2
1×1× 1× 1× 1×
b c da e
3 Despre cutie
3.1 Prezentare generală: despre cutie
Acest capitol descrie ce trebuie să faceți după livrarea cutiei cu
unitatea exterioară.
Rețineți următoarele:
▪ La livrare, unitatea TREBUIE verificată să nu fie deteriorată. Orice
defecțiune TREBUIE să fie raportată imediat agentului de
reclamații al transportatorului.
▪ Aduceţi unitatea împachetată cât mai aproape de locul final de
instalare pentru a preveni deteriorarea în timpul transportului.
▪ La manipularea unităţii, ţineţi cont de următoarele:
Fragil, manipulaţi unitatea cu grijă.
Menţineţi unitatea în poziţie verticală pentru a evita
deteriorarea.
▪ Pregătiți în prealabil traseul pe care doriți să aduceți unitatea în
interior.
3.2 Unitate exterioară
3.2.1 Pentru a despacheta unitatea exterioară
3.2.2 Pentru a scoate accesoriile de la unitatea exterioară
1 Ridicați unitatea exterioară.
PRECAUŢIE
Manipulați unitatea exterioară numai după cum urmează:
2 Scoateți accesoriile de pe fundul pachetului.
a Măsuri generale de protecție
b Manualul de instalare al unității exterioare
c Etichetă de gaz fluorurat cu efect de seră
d Etichetă de gaz fluorurat cu efect de seră în mai multe limbi
e Eticheta energetică (pentru modelele RXTM-N2 și ARXTP-
N2 este plasată pe partea dreaptă a unității)
4 Despre unitate
AVERTIZARE: MATERIAL INFLAMABIL
Agentul frigorific din interiorul acestei unități este ușor
inflamabil.
4.1 Prezentare: Despre unitate
Acest capitolul conține informații despre:
▪ Identificarea unităţii exterioare
4.2 Identificare
NOTIFICARE
La instalarea şi deservirea simultană a mai multor unităţi,
asiguraţi-vă că NU schimbaţi între ele panourile de
deservire ale unor modele diferite.
Ghidul de referință al instalatorului
8
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
5 Pregătirea
>150
>50
>300
(mm)
b
a
>100
>50
>150
>50
b
b
a
>100
b
a
a
b
a
>100
4.2.1 Eticheta de identificare: Unitate exterioară
Loc
5 Pregătirea
5.1 Prezentare generală: pregătirea
Acest capitol descrie ce aveţi de făcut și știut înainte de a merge la
fața locului.
El conţine informații despre:
▪ Pregătirea locului de instalare
▪ Pregătirea tubulaturii de agent frigorific
▪ Pregătirea cablajului electric
AVERTIZARE
NU plasați obiecte care se pot uda sub unitatea interioară
și/sau exterioară. În caz contrar, condensul de pe unitatea
sau conductele de agent frigorific, murdăria filtrului de aer
sau blocarea evacuării pot cauza scurgeri iar obiectele de
sub unitate se pot murdări sau deteriora.
AVERTIZARE
Aparatul trebuie depozitat într-o încăpere fără surse de
aprindere cu funcționare continuă (de exemplu: flacără
deschisă, aparat cu gaz în funcțiune sau încălzitor electric
în funcțiune).
5.2.1 Cerinţele locului de instalare pentru unitatea exterioară
INFORMAŢII
Citiţi şi cerinţele următoare:
▪ Cerinţe generale privind amplasarea. Consultaţi
capitolul “Măsuri de siguranţă generale”.
▪ Cerinţele tubulaturii agentului frigorific (diferenţă de
înălţime, lungime). Vedeţi mai departe în capitolul
“Pregătirea”.
Ţineţi cont de indicaţiile următoare privind spaţiul:
5.2 Pregătirea locului de instalare
Nu instalaţi unitatea în locuri utilizate frecvent ca loc de muncă. În
cazul lucrărilor de construcţie (de ex. lucrări de polizare) unde se
formează mult praf, unitatea trebuie acoperită.
Alegeţi locul instalării astfel încât să existe spaţiu suficient pentru
transportul unităţii la/de la locul instalării.
PRECAUŢIE
▪ Verificați dacă locul de instalare poate susține
greutatea unității. Instalarea necorespunzătoare este
periculoasă. Ea poate cauza de asemenea vibrații sau
zgomote de funcționare neobișnuite.
▪ Asigurați un spațiu suficient de service.
▪ NU instalați unitatea astfel încât să fie în contact cu un
tavan sau un perete, acest lucru putând cauza vibrații.
▪ Alegeţi un loc în care aerul cald/rece evacuat din unitate sau
zgomotul funcţionării NU deranjează pe nimeni.
▪ Lăsaţi spaţiu suficient în jurul unităţii pentru a permite deservirea
şi circulaţia aerului.
▪ Evitaţi zonele în care pot exista gaze sau produse inflamabile.
Instalaţi cablurile de alimentare la cel puţin 1metru de televizoare
sau aparate radio pentru a preveni interferenţa. În funcţie de undele
radio, distanţa de 3metru poate să NU fie suficientă.
a Evacuarea aerului
b Admisie aer
NOTIFICARE
Înălțimea peretelui de pe partea de evacuare a unității
exterioare TREBUIE să fie ≤1200mm.
NOTIFICARE
▪ NU stivuiţi unităţile una peste alta.
▪ NU agăţaţi unitatea de tavan.
Vânturile puternice (≥18 km/h) care suflă în direcția orificiului de
evacuare a aerului provoacă scurtcircuit (aspirarea aerului evacuat).
Acest lucru poate cauza:
▪ deteriorarea capacităţii de funcţionare;
▪ formarea frecventă de gheaţă în timpul operaţiunii de încălzire;
▪ întreruperea funcţionării din cauza scăderii presiunii joase sau
creșterii presiunii înalte;
▪ distrugerea ventilatorului (dacă împotriva ventilatorului bate
constant un vânt puternic, acesta se poate roti foarte repede,
până când se defectează).
Vă recomandăm să montaţi un panou deflector dacă orificiul de
evacuare a aerului este expusă vântului.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
9
5 Pregătirea
b
a
b
c
b
c
a
a
b
c
d
c
d
a
b
c
c
d
Vă recomandăm să instalaţi unitatea exterioară cu evacuarea aerului
spre perete şi NU expusă direct în bătaia vântului.
a Panou deflector
b Direcţia principală a vântului
c Evacuare aer
NU instalaţi unitatea în următoarele locuri:
▪ În zone sensibile la zgomot (de ex., lângă un dormitor), astfel ca
zgomotul de funcționare să nu deranjeze.
Notă: Dacă sunetul este măsurat în condiţiile efective de instalare,
valoarea măsurată poate fi mai mare decât nivelul presiunii
sonore specificat în Spectrul de sunet din fişa tehnică din cauza
zgomotului mediului şi a reflectării sunetului.
▪ În zone sensibile la zgomot (de ex., lângă un dormitor), pentru a
nu fi deranjaţi de zgomotul produs în timpul funcţionării.
Dacă unitatea exterioară este expusă direct vântului dinspre mare,
instalați un paravan.
▪ Înălţimea paravanului ≥1,5×înălțimea unității exterioare
▪ La instalarea paravanului lăsați spațiu suficient pentru service.
a Vând dinspre mare
b Clădire
c Unitatea exterioară
d Paravan
Unitatea exterioară este destinată numai instalării în exterior și
pentru temperaturi ambiante între –10 și 50°C în modul de răcire, și
între –20 și 24°C în modul de încălzire.
5.2.2 Cerinţe suplimentare privind locul instalării unităţii exterioare pentru zonele cu climă rece
Protejaţi unitatea împotriva căderilor directe de zăpadă şi aveţi grijă
ca unitatea exterioară să nu fie NICIODATĂ înzăpezită.
INFORMAŢII
Nivelul de presiune sonoră este mai mic de 70dBA.
▪ În locurile unde în atmosferă poate fi prezent ulei mineral sub
formă de ceață, aerosoli sau vapori. Piesele din material plastic se
pot deteriora, căzând sau generând scurgeri de apă.
NU recomandăm instalarea unităţii în locurile următoare, deoarece
pot scurta durata de funcţionare a unităţii:
▪ Unde există fluctuaţii frecvente de tensiune
▪ În vehicule sau pe vapoare
▪ Unde sunt prezenţi vapori acizi sau alcalini
Instalarea pe malul mării. Asigurați-vă că unitatea exterioară nu
este expusă direct vântului dinspre mare. Acest lucru se impune
pentru a preveni coroziunea cauzată de nivelurile ridicate de sare
din aer, ceea ce poate scurta durata de viață a unității.
Instalați unitatea exterioară ferită de bătaia vântului dinspre mare.
Exemplu: În spatele clădirii.
Ghidul de referință al instalatorului
10
a Capac protector pentru zăpadă sau copertină
b Piedestal
c Direcţia principală a vântului
d Evacuarea aerului
În orice caz, asigurați cel puțin 300mm de spațiu liber sub unitate. În
plus, asigurați-vă că unitatea este amplasată la cel puțin 100 mm
deasupra nivelului maxim estimat al zăpezii. Consultați
"6.3 Montarea unităţii exterioare" la pagina 12 pentru detalii
suplimentare.
În zonele cu ninsori intense este foarte important să alegeţi un loc de
instalare unde zăpada să nu poată afecta unitatea. Dacă sunt
posibile ninsori laterale, aveţi grijă ca serpentina schimbătorului de
căldură să NU fie afectată de zăpadă. Dacă este necesar, instalați
un acoperiș sau un șopron de protecție față de zăpadă și un
piedestal.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
6 Instalarea
t
Ø
ØiØ
i
t
ØpØ
p
5.2.3 Lungimea tubulaturii de agent frigorific și diferența de înălțime
Ce? Distanţa
Lungimea maximă admisibilă a conductei 20m
Lungimea minimă admisibilă a conductei 1,5m
Diferenţa de înălţime maximă admisibilă 15m
5.3 Pregătirea tubulaturii agentului frigorific
5.3.1 Cerinţele agentului frigorific
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de
siguranţă generale”.
▪ Materialul tubulaturii: Cupru fără sudură, dezoxidat cu acid
fosforic.
▪ Diametrul tubulaturii:
Tubulatura de lichid Ø6,4mm (1/4")
Tubulatura de gaz Ø9,5mm (3/8")
▪ Categoria de duritate și grosimea tubulaturii:
Diametru
exterior (Ø)
6,4mm (1/4") Moale (O) ≥0,8mm
9,5mm (3/8") Moale (O)
(a) În funcție de legislaţia în vigoare și de presiunea maximă
Categorie de
duritate
de lucru a unității (consultaţi "PS High" de pe placa de
identificare a unității), poate fi necesară o grosime mai
mare a tubulaturii.
Grosime (t)
(a)
INFORMAŢII
Citiţi şi "6.7.4 Specificaţii pentru componentele cablajului
standard"la pagina19.
AVERTIZARE
▪ Dacă la reţeaua de alimentare lipseşte o fază N sau
aceasta este greşită, echipamentul se poate defecta.
▪ Stabiliţi împământarea corectă. NU conectaţi
împământarea unităţii la o conductă de utilităţi, la un
circuit absorbant de impulsuri sau la o linie de
împământare telefonică. Legarea incompletă la pământ
poate cauza electrocutare.
▪ Instalaţi siguranţele sau disjunctoarele necesare.
▪ Fixaţi cablajul electric cu cleme pentru ca acesta să NU
intre în contact cu margini ascuţite sau cu tubulatura, în
special pe partea cu presiune înaltă.
▪ NU utilizaţi fire izolate cu bandă, fire de conductor
torsadat, prelungitoare sau conexiuni de la un sistem în
stea. Pot provoca supraîncălzirea, şocuri de reţea sau
incendii.
▪ NU instalaţi un condensator compensator de fază,
deoarece această unitate este echipată cu un invertor.
Un condensator compensator de fază va reduce
randamentul şi poate provoca accidente.
AVERTIZARE
▪ Întreaga cablare trebuie executată de un electrician
autorizat şi trebuie să se conformeze legislației în
vigoare.
▪ Efectuați conexiunile electrice la cablajul fix.
▪ Toate componentele procurate la faţa locului şi
întreaga construcţie electrică trebuie să se conformeze
legislaţiei în vigoare.
5.3.2 Izolarea tubulaturii de agent frigorific
▪ Utilizaţi spumă de polietilenă pentru izolare:
▪ cu un raport de transfer al căldurii cuprins între 0,041 și
0,052W/mK (0,035 și 0,045kcal/mh°C)
▪ cu o rezistenţă la căldură de cel puţin 120°C
▪ Grosimea izolaţiei
Diametrul exterior al
conductei (Øp)
6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm
Dacă temperatura depăşeşte 30°C iar umiditatea este mai mare de
80%, grosimea materialelor izolatoare trebuie să fie de cel puţin
20mm pentru a evita condensarea pe suprafaţa izolată.
Diametrul interior al
izolației (Øi)
Grosimea izolaţiei
(t)
5.4 Pregătirea cablajului electric
5.4.1 Despre pregătirea cablajului electric
INFORMAŢII
Citiţi şi precauţiile şi cerinţele din capitolul “Măsuri de
siguranţă generale”.
AVERTIZARE
Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile
de alimentare electrică.
6 Instalarea
AVERTIZARE
Instalarea va fi efectuată de un instalator, alegerea
materialelor și instalației trebuie să se conformeze
legislației aplicabile. În Europa, standardul aplicabil este
EN378.
6.1 Prezentare generală: instalarea
Acest capitol descrie ce trebuie să faceți și să știți la fața locului
pentru a instala sistemul.
Flux de lucru normal
În general, instalarea constă din următoarele etape:
1 Deschiderea unității
2 Montarea unității exterioare
3 Racordarea tubulaturii de agent frigorific
4 Verificarea tubulaturii de agent frigorific
5 Încărcarea agentului frigorific
6 Conectarea cablajului electric
7 Finalizarea instalării unității exterioare
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
11
6 Instalarea
1×
2
2
1
20 mm
330
524
211
(mm)
211
>300
4× M8/M10
6.2 Deschiderea unităţii
6.2.1 Despre deschiderea unității
În anumite momente, trebuie să deschideți unitatea. Exemplu:
▪ La racordarea tubulaturii agentului frigorific
▪ La conectarea cablajului electric
▪ Când întrețineți sau reparați unitatea
PERICOL: RISC DE ELECTROCUTARE
NU lăsaţi unitatea nesupravegheată când este scos
capacul pentru service.
6.2.2 Pentru a deschide unitatea exterioară
PERICOL: RISC DE ELECTROCUTARE
PERICOL: RISC DE ARSURI
Folosiţi un cauciuc antivibraţie (procurare la faţa locului) în cazurile
în care vibrațiile pot fi transmise clădirii.
Fixaţi bine unitatea cu buloanele fundaţiei, conform desenului
fundaţiei.
Pregătiți 4 seturi de șuruburi, piulițe și șaibe de ancorare M8 sau
M10, (procurare la fața locului).
6.3 Montarea unităţii exterioare
6.3.1 Despre montarea unității exterioare
Când
Unitatea exterioară și interioară trebuie montate înainte de a putea
racorda tubulatura de agent frigorific.
Flux de lucru normal
Montarea unităţii exterioare constă de obicei din următoarele faze:
1 Asigurarea structurii instalației.
2 Instalarea unităţii exterioare.
3 Asigurarea drenajului.
4 Prevenirea răsturnării unității.
5 Protejarea unității de zăpadă și vânt prin instalarea unui capac
protector pentru zăpadă si a unor plăci deflectoare. Consultați
"Pregătirea locului de instalare" în "5Pregătirea"la pagina9.
6.3.2 Măsuri de precauție la montarea unității exterioare
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
6.3.3 Pregătirea structurii instalației
Verificaţi puterea de susţinere şi nivelul fundaţiei pentru instalare,
astfel încât unitatea să nu cauzeze vibraţii sau zgomot în timpul
funcţionării.
Ghidul de referință al instalatorului
12
În zonele cu căderi masive de zăpadă se recomandă să se asigure
cel puțin 300mm de spațiu liber sub unitate. Pentru alte zone se
recomandă să se asigure cel puțin 150 mm de spațiu liber sub
unitate.
În orice caz, asigurați-vă că unitatea este amplasată la cel puțin
100 mm deasupra nivelului maxim estimat al zăpezii. Dacă este
necesar, construiți un piedestal.
6.3.4 Instalarea unității exterioare
6.3.5 Asigurarea drenajului
▪ Asiguraţi-vă că apa de condensare se poate evacua
corespunzător.
▪ Instalaţi unitatea pe o bază pentru a vă asigura că drenajul este
corespunzător, pentru a evita acumularea gheţii.
▪ Pregătiţi un canal de drenare apei în jurul fundației, pentru a drena
apa reziduală din unitate.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
6 Instalarea
▪ Evitaţi curgerea apei de drenaj peste calea de acces, pentru a nu
deveni alunecos în cazul unor temperaturi ambiante de îngheţ.
▪ Dacă instalaţi unitatea pe un cadru, instalaţi un panou
impermeabil la 150 mm de fundul unității pentru a preveni
pătrunderea apei în unitate şi pentru a evita picurarea apei
drenate (consultaţi ilustraţia următoare).
NOTIFICARE
Dacă unitatea este instalată într-un climat rece, luați
măsurile adecvate pentru ca condensul evacuat să NU
POATĂ să îngheța.
INFORMAŢII
Pentru informaţii despre opţiunile disponibile, contactaţi
distribuitorul.
6.3.6 Pentru a preveni răsturnarea unităţii exterioare
În cazul în care unitatea este instalată în locuri unde vântul puternic
poate înclina unitatea, luați următoarele măsuri:
1 Pregătiți 2 cabluri conform indicațiilor din ilustrația următoare
(procurare la fața locului).
2 Treceți cele 2 cabluri peste unitatea exterioară.
3 Introduceți o bandă de cauciuc între cabluri și unitatea
exterioară pentru ca vopseaua să nu fie zgâriată de cablurile
(procurare la fața locului).
4 Prindeți capetele cablurilor și strângeți-le.
6.4 Conectarea tubulaturii agentului frigorific
PRECAUŢIE
▪ Fără lipire sau sudură la fața locului pentru unitățile cu
încărcătură de agent frigorific R32 în timpul
transportului.
▪ În timpul instalării sistemului de răcire, îmbinarea
pieselor cu cel puțin o parte încărcată va fi executată
luând în considerare următoarele cerințe:
ð în interiorul spațiilor ocupate nu sunt permise îmbinări
permanente pentru agentul frigorific R32, cu excepția
îmbinărilor executate la fața locului care conectează
direct unitatea interioară de tubulatură. Îmbinările
executate la fața locului care conectează direct
tubulatura de unitatea interioară vor fi de tip
nepermanent.
6.4.1 Despre racordarea tubulaturii de agent frigorific
Înainte de racordarea tubulaturii de agent frigorific
Asigurați-vă că unitatea exterioară și interioară sunt montate.
Flux de lucru normal
Racordarea tubulaturii de agent frigorific implică:
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
▪ Racordarea tubulaturii de agent frigorific la unitatea interioară
▪ Izolarea tubulaturii de agent frigorific
▪ Luarea în considerare a indicațiilor pentru:
▪ Curbarea conductelor
▪ Mandrinarea capetelor conductelor
▪ Utilizarea ventilelor de închidere
6.4.2 Măsuri de precauţie la racordarea tubulaturii de agent frigorific
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
PERICOL: RISC DE ARSURI
PRECAUŢIE
▪ Utilizaţi piuliţa olandeză fixată pe unitate.
▪ Pentru a preveni scăpările de gaz, aplicaţi agent
frigorific numai pe interiorul evazării. Folosiţi ulei
frigorific pentru R32.
▪ NU reutilizați îmbinările.
PRECAUŢIE
▪ Nu folosiți ulei mineral la piesa mufată.
▪ NU reutilizaţi tubulatura de la instalaţiile anterioare.
▪ Nu instalaţi NICIODATĂ un uscător la această unitate
R32 pentru a-i garanta durata de viaţă. Materialul de
uscare se poate dizolva deteriorând sistemul.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
13
6 Instalarea
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
A
a b
A
NOTIFICARE
Ţineţi cont de următoarele precauţii privind tubulatura de
agent frigorific:
▪ Nu lăsaţi să pătrundă în circuitul agentului frigorific
altceva (de ex., aer) în afara agentului frigorific
desemnat.
▪ Utilizaţi numai R32 când adăugaţi agent frigorific.
▪ Utilizaţi numai unelte de instalare (de ex., setul de
manometre de pe distribuitor) care se utilizează
exclusiv pentru instalaţiile cu R32 pentru a rezista la
presiune şi pentru a împiedica pătrunderea în instalaţie
a substanţelor străine (de ex., uleiuri minerale şi
umiditate).
▪ Montaţi tubulatura astfel încât partea mandrinată să NU
fie supusă unor solicitări mecanice.
▪ Protejaţi tubulatura conform descrierii din tabelul
următor pentru a preveni pătrunderea mizeriei,
lichidelor sau prafului în tubulatură.
▪ Aveți grijă la trecerea ţevilor de cupru prin pereţi (vezi
figura de mai jos).
a Cheie dinamometrică
b Cheie fixă
c Îmbinarea tubulaturii
d Piuliţă olandeză
Dimensiunea
tubulaturii
(mm)
Cuplu de
strângere
(N•m)
Dimensiunile
evazării (A)
(mm)
Forma evazării
(mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
6.4.4 Indicaţii privind îndoirea ţevilor
Utilizaţi un dispozitiv de îndoire a ţevilor pentru îndoire. Toate
îndoirile ţevilor se vor efectua cât mai lin posibil (raza cotului trebuie
să fie de minimum 30~40mm).
6.4.5 Pentru a evaza capătul ţevii
Unitate Perioada de
Metodă de protecţie
instalare
Unitate exterioară >1lună Fixarea conductei
<1lună Fixarea sau prinderea
Unitate interioară Indiferent de perioadă
cu bandă a conductei
INFORMAŢII
NU deschideţi ventilul de închidere a agentului frigorific
înainte de a verifica tubulatura agentului frigorific. Când
trebuie să încărcaţi cu agent frigorific suplimentar, vă
recomandăm să deschideţi ventilul de închidere a
agentului frigorific după încărcare.
AVERTIZARE
Racordaţi în siguranță tubulatura agentului frigorific înainte
de a pune în funcţiune compresorul. Dacă tubulatura de
agent frigorific NU este racordată şi ventilul de închidere
este deschis când compresorul funcţionează, va fi aspirat
aer. Asta va cauza presiuni anormale în ciclul de răcire,
putând duce la deteriorarea echipamentului și chiar
accidentări.
6.4.3 Indicații la racordarea tubulaturii de agent frigorific
Ţineţi cont de următoarele indicaţii la racordarea conductelor:
▪ Ungeţi suprafaţa interioară a pieselor evazate cu ulei eteric sau
ulei esteric la conectarea piuliţei olandeze. Strângeţi de 3-4 ori cu
mâna, înainte de a fixa prin strângere.
PRECAUŢIE
▪ Mandrinarea incompletă poate cauza scăpări de agent
frigorific gaz.
▪ NU reutilizaţi mufele. Utilizaţi mufe noi pentru a preveni
scăpările de agent frigorific.
▪ Utilizaţi piuliţele olandeze livrate cu unitatea. Utilizarea
unor piuliţe olandeze diferite poate cauza scăpări de
agent frigorific.
1 Tăiaţi capătul conductei cu un tăietor de ţevi.
2 Îndepărtaţi bavurile cu suprafaţa tăiată orientată în jos, astfel
încât aşchiile să NU ajungă în conductă.
a Tăiaţi exact în unghi drept.
b Îndepărtaţi bavurile.
3 Scoateți piuliţa olandeză de pe ventilul de închidere şi puneţi
piuliţa olandeză pe conductă.
4 Mandrinaţi conducta. Aşezaţi exact în poziţia arătată în figura
următoare.
Sculă de
mandrinat pentru
R32 (model cu
strângere)
Mandrină obişnuită
Model cu
strângere
(Model Ridgid)
Model cu piuliţă-
fluture
(Model Imperial)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
▪ Utilizaţi ÎNTOTDEAUNA 2 chei împreună când slăbiţi o piuliţă
olandeză.
▪ Utilizaţi o cheie fixă şi o cheie dinamometrică pentru a strânge
piuliţa olandeză la conectarea tubulaturii. Faceţi acest lucru pentru
a preveni scurgerile şi crăparea piuliţei.
Ghidul de referință al instalatorului
14
5 Verificaţi ca mandrinarea să fie corespunzătoare.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
a b
c
a Suprafaţa interioară a evazării TREBUIE să fie fără
c
d
a
b
a
b
a
bc
defecte.
b Capătul conductei trebuie mandrinat uniform într-un cerc
perfect.
c Asiguraţi-vă că piuliţa olandeză este instalată.
6.4.6 Utilizarea ventilului de închidere și ștuțului de service
PRECAUŢIE
NU deschideți ventilele înainte de finalizarea mandrinării.
Aceasta ar cauza scăpări de agent frigorific.
Pentru a manevra ventilul de închidere
Țineți cont de următoarele indicații:
▪ Ventilele de închidere sunt închise din fabrică.
▪ Figura următoarea prezintă piesele ventilului de închidere
necesare la manipularea ventilului.
a Orificiu pentru service şi capacul orificiului pentru service
b Tija ventilului
c Racordul tubulaturii de legătură
d Capacul ventilului
▪ Păstrați deschise ambele ventile de închidere în timpul
funcționării.
▪ Nu exercitaţi forţă excesivă asupra tijei ventilului. Procedând astfel
riscaţi să spargeţi corpul ventilului.
▪ Aveți grijă ÎNTOTDEAUNA să fixați ventilul de închidere cu o
cheie, apoi slăbiți sau strângeți piuliţa olandeză cu o cheie
dinamometrică. NU plasaţi cheia fixă pe capacul ventilului,
aceasta putând cauza o scurgere de agent frigorific.
6 Instalarea
2 Introduceţi o cheie hexagonală (partea de lichid: 4mm, partea
de gaz: 4mm) pe tija ventilului şi rotiţi tija ventilului:
În sens opus acelor de ceasornic pentru a deschide.
În sensul acelor de ceasornic pentru a închide.
3 Când ventilul de închidere nu mai poate fi rotit, opriți rotirea.
4 Instalați capacul ventilului de închidere.
Rezultat: Ventilul este acum deschis/închis.
Pentru a manevra capacul tijei
▪ Capacul ventilului este etanșat în locul indicat cu săgeată. NU îl
deteriorați.
▪ După manipularea ventilului de închidere, strângeți capacul
ventilului și verificați pentru eventuale scăpări de agent frigorific.
Element Cuplu de strângere (N·m)
Capacul ventilului, partea de
lichid
Capacul ventilului, partea de
gaz
Pentru a manevra capacul ştuţului de deservire
▪ Utilizaţi întotdeauna un furtun de încărcare echipat cu un bolţ de
apăsare a ventilului, întrucât ştuţul de service este o supapă de tip
Schrader.
▪ După manipularea ștuțului de service, strângeţi capacul ștuțului de
service și verificați pentru eventuale scăpări de agent frigorific.
Element Cuplu de strângere (N·m)
Capacul orificiului pentru
deservire
14,2~17,2
17,1~20,9
10,8~14,7
a Cheie fixă
b Cheie dinamometrică
▪ Dacă se anticipează că presiunea de exploatare va fi scăzută (de
ex., când răcirea este efectuată la temperaturi scăzute în exterior),
etanşaţi suficient piuliţa olandeză a ventilului de închidere de pe
linia de gaz cu agent de etanşare siliconic pentru a preveni
îngheţul.
Agent de etanșare siliconic; asigurați-vă că nu există goluri.
Pentru a deschide/închide ventilul de închidere
1 Scoateți capacul ventilului de închidere.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
6.4.7 Pentru a conecta tubulatura agentului frigorific la unitatea exterioară
▪ Lungimea tubulaturii. Mențineți tubulatura de legătură cât mai
scurtă posibil.
▪ Protejarea tubulaturii. Protejați tubulatura de legătură împotriva
deteriorării fizice.
1 Conectaţi racordul agentului frigorific lichid de la unitatea
interioară la ventilul de închidere pentru lichid al unităţii
exterioare.
a Ventil de închidere pentru lichid
b Ventil de închidere pentru gaz
c Ştuţ pentru deservire
2 Conectaţi racordul agentului frigorific gazos de la unitatea
interioară la ventilul de închidere a gazului al unităţii exterioare.
Ghidul de referință al instalatorului
15
6 Instalarea
ihj
abc
h
k
d
f
f
e
g
NOTIFICARE
Vă recomandăm ca tubulatura agentului frigorific între
unitatea interioară şi cea exterioară să fie instalată într-un
tub sau ca tubulatura agentului frigorific să fie învelită în
bandă.
6.5 Verificarea tubulaturii agentului frigorific
6.5.1 Despre verificarea tubulaturii agentului frigorific
Tubulatura internă de agent frigorific a unității exterioare a fost
testată în fabrică pentru scăpări. Dvs. trebuie să verificați doar
tubulatura externă de agent frigorific a unității exterioare.
Înainte de verificarea tubulaturii de agent frigorific
Asigurați-vă că tubulatura de agent frigorific este racordată între
unitatea exterioară şi unitatea interioară.
Flux de lucru normal
Verificarea tubulaturii agentului frigorific constă în mod obișnuit din
următoarele etape:
1 Verificarea pentru scăpări în tubulatura agentului frigorific.
2 Efectuarea uscării cu vid pentru îndepărtarea totală a umidității,
aerului sau azotului din tubulatura agentului frigorific.
Dacă există posibilitatea prezenţei umezelii în tubulatura agentului
frigorific (de exemplu, în tubulatură a pătruns apă), efectuaţi întâi
procedura de uscare cu vid de mai jos până ce toată umezeala este
îndepărtată.
NOTIFICARE
Aveţi grijă să utilizaţi o soluţie cu spumă pentru control
recomandată de distribuitorul dvs. Nu folosiţi apă cu
săpun, care poate cauza fisurarea piuliţelor olandeze (apa
cu săpun poate conţine sare, care absoarbe umezeala ce
va îngheţa la răcirea tubulaturii), şi/sau cauzează
corodarea racordurilor mandrinate (apa cu săpun poate
conţine amoniu care induce un efect corosiv între piuliţa
olandeză din alamă şi evazarea din cupru).
1 Încărcaţi sistemul cu azot gaz până la presiunea manometrului
de cel puţin 200kPa (2bari). Vă recomandăm să presurizaţi la
3000kPa (30bari) pentru a detecta scurgerile minuscule.
2 Verificaţi dacă există scurgeri prin aplicarea unei soluţii de
verificare cu spumă pe toate racordurile.
3 Evacuaţi tot azotul gaz.
6.5.4 Pentru a efectua uscarea vidată
PERICOL: RISC DE EXPLOZIE
NU porniți unitatea dacă este vidată.
6.5.2 Măsuri de precauție în timpul verificării tubulaturii de agent frigorific
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
NOTIFICARE
Utilizaţi o pompă de vid în 2 trepte cu supapă de reţinere
care poate evacua până la o presiune de –100,7 kPa
(−1,007bar)(5torr absolut). Aveţi grijă ca uleiul din pompă
să nu curgă în sens opus în sistem în timp ce pompa nu
funcţionează.
NOTIFICARE
Utilizaţi această pompă de vid numai pentru R32.
Utilizarea aceleiaşi pompe pentru alţi agenţi frigorifici poate
duce la deteriorarea pompei şi a unităţii.
NOTIFICARE
▪ Conectaţi pompa de vid la ştuţul de deservire al
ventilului de închidere a gazului.
▪ Asiguraţi-vă că ventilul de închidere a gazului şi ventilul
de închidere a lichidului sunt închise bine înainte de a
6.5.3 Pentru a verifica existenţa scurgerilor
efectua testul de scurgere sau uscarea vidată.
NOTIFICARE
NU depăşiţi presiunea maximă de lucru a unităţii
(consultaţi “PS High” pe placa de identificare a unităţii).
1 Vidați sistemul până când presiunea în manometru indică
2 Lăsați așa cum este timp de 4-5 minute și verificați presiunea:
3 Vidați sistemul timp de cel puțin 2 ore la o presiune a
4 După OPRIREA pompei, verificați presiunea timp de cel puțin
5 Dacă NU ați ajuns la vidarea dorită sau NU PUTEȚI menține
a Manometru de joasă presiune
b Distribuitorul manometrului
c Manometru de înaltă presiune
d Ventil de joasă presiune (Lo)
e Ventil de înaltă presiune (Hi)
f Furtunuri de încărcare
g Pompă de vid
h Capace de ventile
i Orificiu pentru service
j Ventil de închidere pentru gaz
k Ventilul de închidere pentru lichid
−0,1MPa (−1bar).
Dacă presiunea… Atunci…
Nu se modifică Nu există umiditate în sistem.
Această procedură s-a
terminat.
Crește Există umiditate în sistem.
Treceți la pasul următor.
colectorului de −0,1MPa (−1bar).
1oră.
vidul timp de 1oră, efectuați următoarele:
▪ Verificați din nou dacă există scurgeri.
▪ Efectuați di nou uscarea vidată.
Ghidul de referință al instalatorului
16
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
6 Instalarea
NOTIFICARE
Aveți grijă să deschideți ventilele de închidere după
instalarea tubulaturii de agent frigorific și efectuarea uscării
cu vid. Exploatarea sistemului cu ventilele de închidere
închise poate defecta compresorul.
INFORMAŢII
După deschiderea ventilului de închidere, este posibil să
NU crească presiunea în tubulatura agentului frigorific.
Acest lucru se poate datora, de exemplu, poziţiei închise a
ventilului de destindere din circuitul unităţii exterioare, dar
NU reprezintă o problemă pentru funcţionarea corectă a
unităţii.
6.6 Încărcarea agentului frigorific
6.6.1 Despre încărcarea agentul frigorific
Unitatea exterioară este încărcată cu agent frigorific în fabrică, dar în
unele cazuri, ar putea fi necesare următoarele:
Ce Când
Încărcarea cu agent frigorific
suplimentar
Reîncărcarea completă cu agent
frigorific
Încărcarea cu agent frigorific suplimentar
Înainte de încărcarea cu agent frigorific suplimentar, asigurați-vă că
tubulatura exterioară de agent frigorific a unității exterioare extern
este verificată (probă de etanșeitate, uscare cu vid).
INFORMAŢII
În funcție de unități și/sau de condițiile de instalare, poate fi
necesară conectarea cablajului electric înainte de a putea
încărca agentul frigorific.
Derularea tipică a operaţiunilor – Încărcarea agentului frigorific
suplimentar constă de obicei din următoarele faze:
1 Determinarea necesității încărcării suplimentare și a cantității de
încărcat.
2 Dacă este necesar, încărcarea de agent frigorific suplimentar.
3 Completarea etichetei de gaz fluorurat cu efect de seră și fixarea
acesteia în interiorul unității exterioare.
Reîncărcarea completă cu agent frigorific
Înainte de reîncărcarea completă cu agent frigorific, asigurați-vă că
au fost efectuate următoarele:
1 Tot agentul frigorific este recuperat din sistem.
2 Este verificată tubulatura externă de agent frigorific a unității
exterioare (proba de etanșeitate, uscarea cu vid).
3 Este efectuată uscarea cu vid pe tubulatura internă de agent
frigorific a unității exterioare.
NOTIFICARE
Înainte de reîncărcarea completă, efectuaţi şi uscarea prin
aspiraţie a tubulaturii agentului frigorific din interiorul
unităţii externe.
Derularea tipică a operaţiunilor – Reîncărcarea completă cu agent
frigorific constă din următoarele fazele:
1 Determinarea cantității de agent frigorific care trebuie a încărcat.
2 Încărcarea agentului frigorific.
Când lungimea totală a
tubulaturii de lichid este mai
mare decât valoarea specificată
(vezi mai jos).
Exemplu:
▪ La mutarea sistemului.
▪ După o scurgere.
3 Completarea etichetei de gaz fluorurat cu efect de seră și fixarea
acesteia în interiorul unității exterioare.
6.6.2 Despre agentul frigorific
Acest produs conţine gaze fluorurate cu efect de seră. NU eliberaţi
gazul în atmosferă.
Tipul de agent frigorific: R32
Valoare potenţială de încălzire globală (GWP): 675
AVERTIZARE: MATERIAL INFLAMABIL
Agentul frigorific din interiorul acestei unități este ușor
inflamabil.
AVERTIZARE
Aparatul trebuie depozitat într-o încăpere fără surse de
aprindere cu funcționare continuă (de exemplu: flacără
deschisă, aparat cu gaz în funcțiune sau încălzitor electric
în funcțiune).
AVERTIZARE
▪ NU perforați și nu aruncați în foc piesele din circuitul
agentului frigorific.
▪ NU folosiți materiale de curățare sau mijloace de
accelerare a procesului de dezghețare, altele decât
cele recomandate de producător.
▪ Rețineți că agentul frigorific din interiorul sistemului
este inodor.
AVERTIZARE
Agentul frigorific din interiorul unității este ușor inflamabil,
dar în mod normal NU scapă. Dacă agentul frigorific scapă
în încăpere și vine în contact cu flacăra de la un arzător,
un încălzitor, sau o mașină de gătit, acest lucru poate
cauza incendiu, sau formarea unui gaz nociv.
Opriţi toate dispozitivele de încălzire combustibile, aerisiţi
încăperea, şi luaţi legătura cu distribuitorul de la care aţi
cumpărat unitatea.
NU folosiţi unitatea până ce persoana autorizată pentru
service nu confirmă repararea piesei cu scurgeri de agent
frigorific.
6.6.3 Măsuri de precauţie la încărcarea agentului frigorific
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
6.6.4 Pentru a stabili cantitatea de agent frigorific suplimentar
Dacă lungimea totală
a tubulaturii
agentului frigorific
este...
≤10m NU adăugaţi agent frigorific suplimentar.
>10m R=(lungimea totală (m) a tubulaturii de
lichid–10m)×0,020
R=încărcare suplimentară (kg) (rotunjită în
unităţi de 0,01kg)
Atunci…
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
17
6 Instalarea
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO2eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
INFORMAŢII
Lungimea tubulaturii reprezintă lungimea pe o singură
direcţie a tubulaturii de lichid.
6.6.5 Determinarea cantității totale pentru reîncărcare
INFORMAŢII
Dacă este necesară încărcarea completă, încărcarea
totală cu agent frigorific este: încărcarea cu agent frigorific
din fabrică (consultaţi placa de identificare a unităţii) +
cantitatea suplimentară stabilită.
6.6.6 Pentru a încărca agent frigorific suplimentar
AVERTIZARE
▪ Utilizaţi numai R32 ca agent frigorific. Alte substanţe
pot provoca explozii şi accidente.
▪ R32 conţine gaze fluorurate cu efect de seră. Valoarea
sa potenţială de încălzire globală (GWP) este de 675.
NU eliberaţi aceste gaze în atmosferă.
▪ Când încărcaţi cu agent frigorific, purtaţi întotdeauna
mănuşi şi ochelari de protecţie.
PRECAUŢIE
Pentru a evita defectarea compresorului, NU încărcaţi
peste cantitatea de agent frigorific specificată.
Cerinţă preliminară: Înainte de încărcarea agentului frigorific,
asigurați-vă că tubulatura de agent frigorific este racordată și
verificată (probă de etanşeitate şi uscare cu vid).
1 Conectaţi butelia de agent frigorific la ştuţul de deservire.
2 Încărcaţi cantitatea suplimentară de agent frigorific.
3 Deschideţi ventilul de închidere pentru gaz.
Dacă este necesară pomparea pentru evacuare completă în cazul
demontării sau mutării sistemului, consultaţi "12.2 Pompare pentru
evacuare"la pagina23 pentru detalii suplimentare.
6.6.7 Pentru a lipi eticheta cu gaze fluorurate cu efect de seră
1 Completați eticheta după cum urmează:
NOTIFICARE
Legislația în vigoare privind gaze fluorurate cu efect de
seră impune ca încărcătura de agent frigorific a unității să
fie indicată atât în greutate, cât și în echivalent CO2.
Formula pentru calculul cantității în tone echivalente
de CO2: Valoarea GWP a agentului frigorific x încărcătura
totală de agent frigorific [în kg] / 1000
Utilizați valoarea GWP menționată pe eticheta încărcăturii
de agent frigorific. Această valoare GWP se bazează pe
legislația actuală privind gazele fluorurate cu efect de seră.
GWP menționat în manual poate fi depășită.
2 Lipiţi eticheta în interiorul unităţii exterioare, lângă ventilele de
închidere pentru gaz şi lichid.
6.7 Conectarea cablajului electric
6.7.1 Despre conectarea cablajului electric
Înainte de a conecta cablajul electric
Asiguraţi-vă că:
▪ Tubulatura de agent frigorific este racordată și verificată
▪ Tubulatura de apă este racordată
Flux de lucru normal
Conectarea cablajului electric constă de obicei din următoarele faze:
1 Asigurarea că sistemul de alimentare de la rețea este conform
cu specificațiile electrice ale unităților.
2 Conectarea cablajului electric la unitatea exterioară.
3 Conectarea cablajului electric la unitatea interioară.
4 Conectarea alimentării principale de la reţea.
6.7.2 Precauţii la conectarea cablajului electric
INFORMAŢII
Citiți de asemenea măsurile de precauție și cerințele în
următoarele capitole:
▪ Măsuri generale de protecție
▪ Pregătirea
INFORMAŢII
Aparatul trebuie instalat în conformitate cu reglementările
naționale privind cablarea.
PERICOL: RISC DE ELECTROCUTARE
AVERTIZARE
Utilizaţi ÎNTOTDEAUNA cablu multicolor pentru cablurile
de alimentare electrică.
a Dacă împreună cu unitatea este livrată o etichetă de gaz
fluorurat cu efect de seră în mai multe limbi (consultați
accesoriile), desprindeți limba aplicabilă și lipiți-o pe a.
b Încărcătura de agent frigorific din fabrică: consultați placa
de identificare a unității
c Cantitatea suplimentară de agent frigorific încărcat
d Încărcătura totală de agent frigorific
e Cantitatea de gaze fluorurate cu efect de seră din
încărcătura totală de agent frigorific, exprimată în tone
echivalente de CO2.
f GWP = potențial de încălzire globală
AVERTIZARE
Utilizaţi un întreruptor de tip separare de contact la toţi
polii, cu o separare de cel puţin 3mm între punctele de
contact ceea ce asigură deconectarea completă la
supratensiune de categoria a III-a.
AVERTIZARE
Dacă cordonul de alimentare este deteriorat, acesta
TREBUIE înlocuit de fabricant, agentul de service sau de
persoane similare calificate pentru a evita pericolele.
AVERTIZARE
NU conectaţi cablul de alimentare la unitatea interioară.
Ghidul de referință al instalatorului
18
Acest lucru poate cauza electrocutări sau incendii.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
6 Instalarea
DC+
DC-
h
cge d f
a
b
b a
c b
c
aa
A
AA´
A´
c b ba c
a
B
B
1-3
AVERTIZARE
▪ Nu folosiţi în interiorul produsului piese electrice
procurate local.
▪ NU derivaţi alimentarea de la rețea pentru pompa de
evacuare, etc., de la regleta de conexiuni. Acest lucru
poate cauza electrocutări sau incendii.
AVERTIZARE
Feriți cablajul de interconectare de conductele de cupru
fără izolare termică, deoarece acestea vor fi foarte fierbinți.
PERICOL: RISC DE ELECTROCUTARE
Toate piesele electrice (inclusiv termistorii) sunt alimentate
de la rețea. Nu le atingeți cu mâna goală.
PERICOL: RISC DE ELECTROCUTARE
Deconectaţi alimentarea de la reţea mai mult de 10minute
şi măsuraţi tensiunea la bornele condensatoarelor
circuitului principal sau ale componentelor electrice înainte
de service. Tensiunea trebuie să fie mai mică de 50Vc.c.
înainte de a putea atinge componentele electrice. Pentru
amplasarea bornelor, consultaţi schema de conexiuni.
Tip de cablu Metoda de instalare
Cablu cu un singur fir
a Cablu cu un singur fir spiralat
b Şurub
c Șaibă plată
Cablu cu conductor
torsadat cu papuc
rotund
a Bornă
b Şurub
c Șaibă plată
O Admis
X NU este permis
Cupluri de strângere
Element Cuplu de strângere (N•m)
M4 (X1M) 1,5~1,6
M4 (pământ) 1,4~1,5
a Multimetru (domeniul de tensiuni de curent continuu)
b S80 – cablul de legătură al ventilului electromagnetic de
inversare
c S70 – cablul de legătură al motorului ventilatorului
d LED
e S90 – cablul de legătură al termistorului
f S20 – cablul de legăturii al ventilului electronic de
destindere
g S40 – cablul de legătură al releului termic de suprasarcină
h DB1 - punte de diodă
6.7.3 Indicaţii pentru conectarea cablajului electric
Rețineți următoarele:
▪ Dacă se utilizează un conductor torsadat, montaţi la capăt un
papuc rotund. Montaţi papucul rotund pe cablu până la partea
acoperită şi strângeţi papucul cu o sculă adecvată.
a Cablu torsadat
b Papuc rotund de tip sertizat
▪ Utilizaţi următoarele metode pentru instalarea cablurilor:
▪ Dacă se utilizează cabluri cu un singur fir, aveți grijă să răsuciți
capătul firului. Lucrarea efectuată necorespunzător poate cauza
căldură sau incendiu.
▪ Cablul de legătură la pământ între opritorul de cablu și bornă
trebuie să fie mai lung decât celelalte cabluri.
6.7.4 Specificaţii pentru componentele cablajului standard
Component
Cablul alimentării
de la rețea
Cablu de interconectare (interior la
exterior)
Întreruptor recomandat 16A
Întreruptor pentru scurgeri la pământ Trebuie să se conformeze
Tensiunea 220~240V
Fază 1~
Frecvență 50Hz
Dimensiuni de
cablu
Cablu cu 3 fire
2(a)(b)
2,5 mm
(a)
H05RN-F (60245 IEC 57)
(b)
H07RN-F (60245 IEC 66)
/ 4,0 mm
Cablu cu 4 fire
1,5mm2~2,5mm2 și
aplicabile pentru 220~240
V
H05RN-F (60245 IEC 57)
legislației în vigoare
2(b)
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
6.7.5 Conectarea cablajului electric la unitatea exterioară
1 Scoateţi capacul pentru service. Consultați "6.2.2 Pentru a
deschide unitatea exterioară"la pagina12.
Ghidul de referință al instalatorului
19
7 Darea în exploatare
a b
50 Hz
220-240 V
c d
f
a b e
3×
f
b
a
e
d
c
1×
1
1
2
2 Desfaceţi izolaţia (20mm) de pe fire.
a Desfaceţi capătul firului până la acest punct
b O lungime prea mare a porţiunii dezvelite poate cauza
electrocutare sau scurgeri de curent.
3 Deschideți clema cablului.
4 Conectați cablul de interconectare și cel de alimentare de la
rețea după cum urmează:
a Cablu de interconectare
b Cablul alimentării de la rețea
c Întreruptor
d Întreruptor pentru scurgeri la pământ
e Alimentare de la rețea
f Pământ
e Izolaţia conductei de lichid
f Bandă de finisaj
2 Montaţi capacul pentru deservire.
6.8.2 Pentru a închide unitatea exterioară
NOTIFICARE
Când închideţi capacul unităţii exterioare, asiguraţi-vă că
forţa cuplului de strângere NU depăşește 1,3N•m.
6.9 Despre compresor
PERICOL: RISC DE EXPLOZIE
▪ Utilizați un dispozitiv de tăiat ţevi pentru a scoate
compresorul.
▪ NU folosiți arzătorul de lipire.
▪ Utilizați numai agenți frigorifici și lubrifianți aprobați.
5 Strângeți bine șuruburile bornelor. Vă recomandăm să utilizați o
șurubelniță în cruce.
6.8 Finalizarea instalării unităţii exterioare
6.8.1 Pentru a finaliza instalarea unității exterioare
PERICOL: RISC DE ELECTROCUTARE
▪ Asigurați-vă că sistemul este legat la pământ în mod
corespunzător.
▪ Decuplaţi alimentarea de la reţea înainte de a efectua
operațiile de service.
▪ Instalați capacul pentru service înainte de a cupla
alimentarea de la rețea.
1 Izolaţi şi fixaţi tubulatura de agent frigorific şi cablul de
interconectare după cum urmează:
a Conductă de gaz
b Izolaţia conductei de gaz
c Cablu de interconectare
d Conductă de lichid
PERICOL: RISC DE ARSURI
NU atingeți compresorul cu mâinile goale.
7 Darea în exploatare
7.1 Prezentare generală: Darea în exploatare
Acest capitol descrie ce trebuie făcut și știut pentru a da în
exploatare sistemul după ce este instalat.
Flux de lucru normal
În general, darea în exploatare constă în următoarele etape:
1 Parcurgerea „Listei de control înainte de darea în exploatare”.
2 Efectuarea unei probe de funcţionare a sistemului.
7.2 Măsuri de precauţie la darea în exploatare
PERICOL: RISC DE ELECTROCUTARE
PERICOL: RISC DE ARSURI
PRECAUŢIE
Nu efectuaţi proba de funcţionare în timp ce lucraţi la
unităţile interioare.
La efectuarea probei de funcţionare, va funcţiona nu numai
unitatea exterioară, dar şi unitatea interioară racordată.
Lucrul la o unitate interioară în timpul efectuării probei de
funcţionare este periculos.
Ghidul de referință al instalatorului
20
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
8 Configurare
1
2
3
J5
J6
J8
J9
J11
J12
+6V
R714
R713
R712
R711
R710
R721
R612
R613
D204
D202
C207
D203
ID201
C211
D206
J12
J11
J9
J8
J6
J5
PRECAUŢIE
Nu introduceţi degetele, tije sau orice alte obiecte în priză
sau în orificiul de evacuare a aerului. NU scoateţi
apărătoarea ventilatorului. Când ventilatorul se roteşte cu
viteze mari, poate cauza accidentări.
În timpul probei de funcţionare, vor fi puse în funcţiune unitatea
exterioară şi unităţile interioare. Asigurați-vă că pregătirile tuturor
unităților interioare sunt finalizate (tubulatura de legătură, cablajul
electric, purjarea aerului, ...). A se vedea manualul de instalare al
unității interioare pentru detalii.
7.3 Listă de verificare înaintea dării în exploatare
După instalarea unităţii, controlaţi mai întâi următoarele elemente.
După efectuarea tuturor verificărilor de mai jos, unitatea TREBUIE
închisă, NUMAI atunci poate fi cuplată alimentarea de la reţea a
unităţii.
Unitatea interioară este montată corect.
Unitatea exterioară este montată corect.
Sistemul este împământat corespunzător şi bornele de
împământare sunt strânse.
Tensiunea de alimentare trebuie să corespundă
tensiunii de pe eticheta de identificare a unităţii.
NU există conexiuni slăbite sau componente electrice
deteriorate în cutia de distribuţie.
NU există componente deteriorate sau conducte
presate în unităţile interioare şi exterioare.
NU există scurgeri ale agentului frigorific.
Conductele agentului frigorific (gazos şi lichid) sunt
izolate termic.
S-au instalat conducte de dimensiunea corectă şi
conductele sunt izolate corespunzător.
Ventilele de închidere (gaz şi lichid) de la unitatea
exterioară sunt complet deschise.
S-a executat următorul cablaj de legătură, conform
acestui document şi legislaţiei în vigoare, între unitatea
exterioară şi cea interioară.
Evacuarea
Asigurați-vă că evacuarea decurge lin.
Consecinţă posibilă: Apa condensată ar putea picura.
Unitatea interioară recepționează semnalele interfeței
utilizatorului.
S-au utilizat conductorii specificaţi pentru cablul de
interconectare.
Siguranțele, întreruptoarele, sau dispozitivele de
protecție locale instalate local sunt instalate conform
acestui document și NU au fost șuntate.
7.5 Pentru a efectua o probă de funcţionare
Cerinţă preliminară: Alimentarea de la rețea TREBUIE să fie în
intervalul specificat.
Cerinţă preliminară: Proba de funcţionare poate fi efectuată în
modul de răcire sau de încălzire.
Cerinţă preliminară: Proba de funcţionare trebuie efectuată în
conformitate cu manualul de utilizare a unității interioare pentru a se
asigura că toate funcțiile și piesele funcționează corect.
1 În modul de răcire, selectaţi cea mai joasă temperatură
programabilă. În modul de încălzire, selectaţi cea mai înaltă
temperatură programabilă. Proba de funcţionare poate fi
dezactivată dacă e cazul.
2 La terminarea probei de funcţionare, setați temperatura la un
nivel normal. În modul de răcire: 26~28°C, în modul de
încălzire: 20~24°C.
3 Sistemul se oprește la 3minute după decuplarea unității.
INFORMAŢII
▪ Chiar dacă unitatea este oprită, ea consumă energie
electrică.
▪ Când alimentarea revine după o pană de curent, va fi
reluat modul selectat anterior.
7.6 Pornirea unităţii exterioare
Consultaţi manualul de instalare a unităţii interioare pentru
configurarea şi darea în exploatare a sistemului.
8 Configurare
8.1 Setarea pentru instalații
Utilizați această funcție pentru răcire la temperaturi exterioare
scăzute. Această funcție este destinată unor instalații, precum
echipamentele din camerele cu calculatoare. NU o utilizați
NICIODATĂ în locuințe sau birouri unde spațiul este ocupat de
oameni.
8.1.1 Pentru a seta modul pentru amenajări
La tăierea șuntului J6 de pe PCI, intervalul de funcționare se va
extinde la –15°C. Modul pentru instalații se oprește dacă
temperatura din exterior scade sub –20°C și se reia când
temperatura crește din nou.
7.4 Listă de verificare în timpul dării în exploatare
Pentru a efectua purjarea aerului.
Pentru a efectua o probă de funcţionare.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
21
9 Predarea către utilizator
INFORMAŢII
▪ Unitatea interioară poate produce zgomote intermitente
datorită pornirii și/sau opririi ventilatorului unității
exterioare.
▪ NU puneți umidificatoare sau alte elemente care ar
putea mări umiditatea în încăperi când utilizați modul
pentru instalații.
▪ Tăierea șuntului J6 setează ventilatorul unității
interioare la cea mai mare turație.
▪ NU folosiți această setare în locuințe sau birouri cu
persoane.
9 Predarea către utilizator
După ce proba de funcţionare s-a terminat şi unitatea funcţionează
corespunzător, asiguraţi-vă că utilizatorul a înţeles următoarele:
▪ Asiguraţi-vă că utilizatorul documentaţia imprimată şi rugaţi-l să o
păstreze pentru referinţă ulterioară. Informaţi utilizatorul că poate
găsi documentaţia completă la adresa URL menţionată anterior în
acest manual.
▪ Explicaţi utilizatorului modul de funcţionare corectă a sistemului şi
ce trebuie să facă dacă apar probleme.
▪ Arătaţi utilizatorului ce are de făcut pentru întreţinerea unităţii.
▪ Explicaţi utilizatorului metodele de economisire a energiei descrise
în manualul de funcţionare.
10 Întreţinere şi deservire
NOTIFICARE
Întreținerea TREBUIE efectuată de un instalator autorizat
sau de un agent de service.
Vă recomandăm să efectuați întreținerea cel puțin o dată
pe an. Totuși, legislația în vigoare ar putea cere intervale
mai scurte de întreținere.
NOTIFICARE
Legislația în vigoare privind gaze fluorurate cu efect de
seră impune ca încărcătura de agent frigorific a unității să
fie indicată atât în greutate, cât și în echivalent CO2.
Formula pentru calculul cantității de CO2 în tone
echivalente: Valoarea GWP a agentului frigorific ×
încărcătura totală de agent frigorific [în kg] / 1000
NOTIFICARE:Risc de descărcare electrostatică
Înainte de a efectua orice lucrare de întreţinere sau
deservire, atingeţi o piesă metalică a unităţii pentru a
elimina electricitatea statică şi pentru a proteja placă
circuitelor integrate.
AVERTIZARE
▪ Înainte de efectuarea oricărei activităţi de întreţinere
sau reparaţii, întotdeauna decuplaţi întreruptorul de pe
panoul de alimentare, scoateţi siguranţele sau
deschideţi dispozitivele de protecţie ale unităţii.
▪ Nu atingeţi piesele sub tensiune timp de 10 minute
după decuplarea alimentării de la reţea, existând riscul
unor tensiuni înalte.
▪ Reţineţi că unele secţiuni ale cutiei componentelor
electrice sunt fierbinţi.
▪ Aveţi grijă să nu atingeţi o parte conducătoare.
▪ Nu spălaţi cu apă unitatea. Acest lucru poate cauza
electrocutare sau incendiu.
10.3 Lista de verificare pentru întreţinerea anuală a unităţii exterioare
Verificaţi următoarele cel puţin o dată pe an:
▪ Schimbător de căldură
Schimbătorul de căldură al unității exterioare se poate bloca
datorită prafului, murdăriei, frunzelor, etc. Se recomandă
curățarea anuală a schimbătorului de căldură. Blocarea
schimbătorului de căldură poate duce la presiune prea mică sau
presiune prea mare cauzând înrăutățirea performanţei.
11 Depanarea
11.1 Prezentare generală: Depanarea
Acest capitol descrie ce trebuie să faceți și să știți dacă apar
probleme.
Conține informații despre rezolvarea problemelor în funcție de
simptome.
Înainte de depanare
Efectuaţi un control vizual temeinic al unității şi căutaţi defecte
evidente precum conexiuni slăbite sau cablaj defectuos.
10.1 Prezentare generală: Întreţinerea şi deservirea
Acest capitolul conține informații despre:
▪ Întreţinerea anuală a unităţii exterioare
10.2 Măsuri de siguranţă pentru întreţinere
PERICOL: RISC DE ELECTROCUTARE
PERICOL: RISC DE ARSURI
Ghidul de referință al instalatorului
22
11.2 Măsuri de precauție la depanare
AVERTIZARE
▪ Când inspectați cutia de distribuţie a unității, asigurați-
vă ÎNTOTDEAUNA că unitatea este decuplată de la
rețeaua de alimentare. Întrerupeți disjunctorul
respectiv.
▪ La activarea unui dispozitiv de siguranță, opriți unitatea
și înainte de a-l reseta depistați motivul activării. NU
șuntați niciodată punte dispozitivele de siguranță și nu
modificați valoarea implicită a acestora din fabrică.
Dacă nu găsiți cauza problemei, contactați
distribuitorul.
PERICOL: RISC DE ELECTROCUTARE
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
12 Dezafectarea
AVERTIZARE
Evitați pericolele datorate resetării accidentale a
declanșatorului termic: acest aparat NU TREBUIE
alimentat de la un dispozitiv de distribuţie extern precum
un temporizator, sau conectat la un circuit care este cuplat
și decuplat regulat.
PERICOL: RISC DE ARSURI
11.3 Rezolvarea problemelor în funcţie de simptome
11.3.1 Simptom: Unitățile interioare cad, vibrează sau fac zgomot
Cauze posibile Acţiune de remediere
Unitățile interioare nu sunt
instalate în siguranță
11.3.2 Simptom: Unitatea NU încălzeşte sau nu răceşte conform aşteptărilor
Cauze posibile Acţiune de remediere
Conectare greșită a firelor
electrice
Scăpări de gaz Verificați pentru scăpări de gaz.
11.3.3 Simptom: Scurgeri de apă
Cauze posibile Acţiune de remediere
Izolație termică incompletă
(tubulatura de gaz și lichid,
porțiuni interioare ale
prelungitorului furtunului de
evacuare)
Drenajul racordat
necorespunzător
11.3.4 Simptom: Scurgeri de electricitate
Cauze posibile Acţiune de remediere
Unitatea NU este legată corect la
pământ
11.3.5 Simptom: Unitatea NU funcționează sau prezintă deteriorări prin ardere
Cauze posibile Acţiune de remediere
Cablarea NU a fost executată
conform specificațiilor
Instalați unitățile interioare în
siguranță.
Conectați corect firele electrice.
Asigurați-vă că izolația termică a
tubulaturii și a furtunului de
evacuare este completă.
Fixați drenajul.
Verificați și remediați conexiunea
cablului de legare la pământ.
Corectați cablarea.
LED-ul este… Diagnostic
Oprit 1 Tensiunea de alimentare (pentru
economisirea energiei).
2 Defecțiune a alimentării de la rețea.
3 Opriți și reporniți alimentarea și verificați
LED-ul în aproximativ 3 minute.
Dacă LED-ul este din nou stins, PCI-ul
unității exterioare este defect.
PERICOL: RISC DE ELECTROCUTARE
▪ Când unitatea nu funcționează, LED-urile de pe PCI
sunt stinse pentru a economisi energie.
▪ Chiar și când LED-urile sunt stinse, regleta de
conexiuni și placa de bază pot fi sub tensiune.
12 Dezafectarea
NOTIFICARE
Nu încercaţi să dezmembraţi sistemul pe cont propriu:
dezmembrarea sistemului, tratarea agentului frigorific, a
uleiului şi a altor componente TREBUIE să se conformeze
legislaţiei în vigoare. Unităţile trebuie tratate într-o
instalaţie specializată de tratament pentru reutilizare,
reciclare şi recuperare.
12.1 Prezentare: Dezafectarea
Flux de lucru normal
Dezafectarea sistemului constă de obicei din următoarele faze:
1 Evacuarea sistemului.
2 Trimiterea sistemului la o unitate specializată de tratare.
INFORMAŢII
Pentru mai multe detalii, consultaţi manualul de service.
12.2 Pompare pentru evacuare
Exemplu: Pentru a proteja mediul, pompaţi pentru a evacua complet
agentul frigorific atunci când mutaţi unitatea sau când o dezafectaţi.
PERICOL: RISC DE EXPLOZIE
Evacuare – scurgere de agent frigorific. Dacă doriți să
evacuați, și există o scurgere în circuitul agentului frigorific:
▪ NU utilizați funcţia automată de evacuare a unității, cu
care puteți colecta tot agentul frigorific din sistem în
unitatea exterioară. Consecinţă posibilă:
Autocombustie și explozie a compresorului din cauza
aerului care pătrunde în compresorul aflat în funcțiune.
▪ Utilizați un sistem separat de recuperare, astfel încât
compresorul unității să nu trebuiască să funcționeze.
11.4 Diagnosticarea defecţiunilor cu LED-ul de pe PCI a unităţii exterioare
LED-ul este… Diagnostic
intermitent Normal.
▪ Verificați unitatea interioară.
Pornit ▪ Opriți și reporniți alimentarea și verificați
LED-ul în aproximativ 3 minute.
Dacă LED-ul este din nou aprins, PCI-ul
unității exterioare este defect.
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
NOTIFICARE
În timpul operaţiunii de pompare pentru evacuare, opriţi
compresorul înainte de a demonta tubulatura agentului
frigorific. În cazul în care compresorul este în funcţiune şi
ventilul de închidere este deschis în timpul pompării pentru
evacuare, sistemul va aspira aer. Presiunea anormală din
ciclul agentului frigorific poate duce la defectarea
compresorului sau deteriorarea instalaţiei.
Operaţiunea de pompare pentru evacuare va extrage tot agentul
frigorific din sistem în unitatea exterioară.
1 Scoateţi capacul supapei de la ventilul de închidere a lichidului
şi de la ventilul de închidere a gazului.
Ghidul de referință al instalatorului
23
13 Date tehnice
c
b
e
d
d
a
,
A
INDOOR
OUTDOOR
2 Efectuaţi răcirea forţată. Consultaţi "12.3 Pentru a porni şi opri
răcirea forţată"la pagina24.
3 După 5 - 10 minute (după numai 1 sau 2 minute în cazul
temperaturilor ambiante foarte scăzute (<−10°C)), închideţi
ventilul de închidere a lichidului cu o cheie hexagonală.
4 Verificaţi pe manometru dacă s-a efectuat vidarea.
5 După 2-3 minute, închideţi ventilul de închidere a gazului şi
opriţi răcirea forţată.
a Ventil de închidere pentru gaz
b Direcţia de închidere
c Cheie hexagonală
d Capac ventil
e Ventil de închidere pentru lichid
12.3 Pentru a porni şi opri răcirea forţată
Există 2metode pentru efectuarea răcirii forţate.
▪ Metoda 1. Utilizând comutatorul unității interioare ON/OFF (dacă
există pe unitatea interioară).
▪ Metoda 2. Utilizând interfața utilizatorului unității interioare.
12.3.1 Pentru a porni/opri răcirea forțată utilizând comutatorul de cuplare/ decuplare al unității interioare
1 Apăsați comutatorul ON/OFF cel puțin 5secunde.
Rezultat: Va începe funcționarea.
INFORMAŢII
Răcirea forțată se oprește automat după 15minute.
2 Pentru a opri funcționarea mai repede, apăsaţi întrerupătorul
ON/OFF.
12.3.2 Pornirea/oprirea răcirii forțate utilizând interfața utilizatorului unității interioare
1 Setaţi modul de funcționare pe răcire.
Pentru procedură, consultați "Efectuarea probei de funcţionare" în
manualul de instalare a unității interioare.
Notă: Răcirea forţată se va opri automat după circa 30 de minute.
2 Pentru a opri funcționarea mai repede, apăsaţi întrerupătorul
ON/OFF.
INFORMAŢII
Dacă se utilizează răcirea forțată și temperatura din
exterior este <−10°C, dispozitivul de siguranță poate
împiedica funcționarea. Încălziți termistorul de temperatură
exterioară de pe unitatea exterioară la ≥−10°C. Rezultat:
Va începe funcționarea.
13 Date tehnice
▪ Un subset al celor mai recente date tehnice este disponibil pe
site-ul Daikin regional (accesibil publicului).
▪ Setul complet al celor mai recente date tehnice este disponibil pe
extranet Daikin (se cere autentificare).
13.1 Schema de conexiuni
13.1.1 Legenda schemei de conexiuni unificate
Pentru piesele aplicate și numerotare, consultați schema de
conexiuni de pe unitate. Numerotarea pieselor se face cu numere
arabe în ordine crescătoare pentru fiecare piesă și este reprezentată
în prezentarea de mai jos prin simbolul "*" din codul piesei.
Simbol Semnificație Simbol Semnificație
Întreruptor Împământare de
protecție
Conexiune Împământare de
protecție (șurub)
Conector
Pământ Conector de releu
Cablaj de
legătură
Siguranță Bornă
Unitate interioară Regletă de
Unitate exterioară Clemă pentru
Simbol Culoare Simbol Culoare
BLK Negru ORG Portocaliu
BLU Albastru PNK Roz
BRN Maro PRP, PPL Mov
GRN Verde RED Roșu
GRY Gri WHT Alb
YLW Galben
Simbol Semnificație
A*P Placă cu circuite imprimate
BS* Buton pornit/oprit, întrerupător de
punere în funcțiune
BZ, H*C Buzer
C* Condensator
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
D*, V*D Diodă
DB* Punte de diodă
DS* Comutator DIP
E*H Încălzitor
FU*, F*U, (pentru caracteristici,
consultați PCI-ul din interiorul
unității)
FG* Conector (împământare șasiu)
H* Cablaj
H*P, LED*, V*L Bec de control, diodă emițătoare
HAP Diodă emițătoare de lumină
HIGH VOLTAGE Tensiune înaltă
IES Senzor Intelligent eye (ochi
IPM* Modul de alimentare inteligentă
K*R, KCR, KFR, KHuR, K*M Releu magnetic
Conexiune, conector
Siguranță
de lumină
(semnalizare întreținere verde)
inteligent)
Redresor
Conector de
scurtcircuitare
conexiuni
cablaj
Ghidul de referință al instalatorului
24
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
13 Date tehnice
Simbol Semnificație
L Fază
L* Bobină
L*R Reactanță
M* Motor pas cu pas
M*C Motorul compresorului
M*F Motorul ventilatorului
M*P Motorul pompei de evacuare
M*S Motor de balansare
MR*, MRCW*, MRM*, MRN* Releu magnetic
N Nul
n=*, N=* Număr de treceri prin miezul de
ferită
PAM Modulație de impuls-amplitudine
PCB* Placă cu circuite imprimate
PM* Modul de alimentare
PS Comutarea alimentării de la rețea
PTC* Termistor PTC
Q* Tranzistor de poartă bipolar izolat
(IGBT)
Q*DI Întreruptor pentru scurgeri la
pământ
Q*L Dispozitiv de protecție la
suprasarcină
Q*M Contact termic
R* Rezistență
R*T Termistor
RC Receptor
S*C Comutator limitator
S*L Întrerupător cu flotor
S*NPH Senzor de presiune (înaltă)
S*NPL Senzor de presiune (joasă)
S*PH, HPS* Presostat (înaltă)
S*PL Presostat (joasă)
S*T Termostat
S*RH Senzor de umiditate
S*W, SW* Întrerupător de punere în
funcțiune
SA*, F1S Descărcător de supratensiune
SR*, WLU Receptorul de semnal
SS* Comutator selector
SHEET METAL Placă fixă regletă de conexiuni
T*R Transformator
TC, TRC Emițător
V*, R*V Varistor
V*R Punte de diodă
WRC Telecomandă fără cablu
X* Bornă
X*M Regletă de conexiuni (bloc)
Y*E Bobina ventilului electronic de
destindere
Y*R, Y*S Bobina ventilului electromagnetic
de inversare
Z*C Miez de ferită
ZF, Z*F Filtru de zgomot
A*P Placă cu circuite imprimate
Simbol Semnificație
BS* Buton pornit/oprit, întrerupător de
punere în funcțiune
BZ, H*C Buzer
C* Condensator
AC*, CN*, E*, HA*, HE*, HL*,
HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*
Conexiune, conector
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
25
13 Date tehnice
M
p
l
q
c
d
a
b
o
n
g
m
m
m
r
·6x7.0· CuT
·7.9· CuT
·6.4· CuT
·6.4· CuT
·9.5· CuT
·7.9· CuT
·9.5· CuT
·9.5· CuT
·12.7· CuT
·9.5· CuT
·9.5· CuT
·9.5· CuT
·6x7.0· CuT
HPS
·6.4· CuT
k
·12.7· CuT
·6x3.2· CuT
·6.4· CuT
f
h
i
j
e
13.2 Schema tubulaturii: Unitatea exterioară
Categorii PED de echipamente – Presostat de presiune înaltă: categoria IV; Compresor: categoria II; Alte echipamente: art. 4§3.
a Tubulatură de legătură (lichid)
b Tubulatură de legătură (gaz)
c Ventil de închidere pentru lichid
d Ventil de închidere pentru gaz
e Filtru
f Ventil electronic de destindere
g Amortizor cu filtru
h Distribuitor
i Tub capilar
j Schimbător de căldură
k Termistorul schimbătorului de căldură
l Acumulator
m Amortizor
n Pornit: încălzirea ventilului cu 4 căi
o Termistorul conductei de golire
p Termistor pentru temperatura aerului din exterior
q Compresor
r Elice ventilator
M Motorul ventilatorului
HPS Presostat de presiune înaltă (resetare automată)
Răcire
Încălzire
Ghidul de referință al instalatorului
26
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
4P518023-7E – 2019.04
Seria R32 split
14 Glosar
Distribuitor
Distribuitorul care se ocupă cu vânzarea produsului.
Instalator autorizat
Persoana cu calificare tehnică care instalează produsul.
Utilizator
Persoana care deţine produsul şi/sau îl utilizează.
Legislaţie în vigoare
Toate directivele naţionale şi locale, legile, reglementările
şi/sau normele internaţionale şi europene relevante şi în
vigoare pentru un anumit produs sau domeniu.
Firmă de service
Firmă specializată care poate efectua sau coordona
activităţile de service necesare produsului.
Manual de instalare
Manual de instrucţiuni specificate pentru un anumit produs
sau o anumită aplicaţie, ce explică modul în care se
instalează, se configurează şi se întreţine produsul.
Manual de exploatare
Manual de instrucţiuni specificate pentru un anumit produs
sau o anumită aplicaţie, explicând modul în care se
utilizează produsul.
Instrucţiuni de întreţinere
Manual de instrucţiuni specificate pentru un anumit produs
sau o anumită aplicaţie, explicând (în funcţie de relevanţă)
cum se instalează, configurează, utilizează şi/sau întreţine
produsul sau aplicaţia.
Accesorii
Etichete, manuale, fişe informative şi echipamente livrate cu
produsul şi care trebuie instalate în conformitate cu
instrucţiunile din documentaţia însoţitoare.
Echipament opţional
Echipament produs sau aprobat de Daikin şi care se poate
combina cu produsul în conformitate cu instrucţiunile din
documentaţia însoţitoare.
Procurare la faţa locului
Echipament care NU este produs de Daikin şi care se poate
combina cu produsul în conformitate cu instrucţiunile din
documentaţia însoţitoare.
14 Glosar
RXTM30+40N2V1B + RXTP25+35N2V1B9 + ARXTP25+35N2V1B +
RXTA30N2V1B
Seria R32 split
4P518023-7E – 2019.04
Ghidul de referință al instalatorului
27
