Uzstādītāja uzziņu grāmata

R32 dalītā sērija

RXTM30N2V1B RXTM40N2V1B

RXTP25N2V1B9 RXTP35N2V1B9 RXTP25N2V1B8 RXTP35N2V1B8

ARXTP25N2V1B ARXTP35N2V1B

RXTA30N2V1B

Saturs

1 Informācija par dokumentāciju 4

1.1 Par šo dokumentu........................................................................................................................................................... 4

2 Vispārīgas drošības piesardzības pasākumi 5

2.1 Informācija par dokumentāciju ...................................................................................................................................... 5

2.1.1 Brīdinājumu un simbolu nozīme .................................................................................................................... 5

2.2 Informācija uzstādītājam ................................................................................................................................................ 6

2.2.1 Vispārīgi .......................................................................................................................................................... 6

2.2.2 Uzstādīšanas vieta .......................................................................................................................................... 7

2.2.3 Aukstumaģents — R410A vai R32 gadījumā .................................................................................................. 11

2.2.4 Sālsūdens ........................................................................................................................................................ 12

2.2.5 Ūdens .............................................................................................................................................................. 13

2.2.6 Elektrība .......................................................................................................................................................... 13

3 Īpaši drošības noteikumi uzstādītājam 16

4 Informācija par iepakojumu 22

4.1 Pārskats. Informācija par iepakojumu ............................................................................................................................ 22

4.2 Ārpus telpām uzstādāmā iekārta.................................................................................................................................... 22

4.2.1 Āra iekārtas izpakošana .................................................................................................................................. 22

4.2.2 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana ......................................................................... 23

5 Par bloku 24

5.1 Pārskats: Par bloku.......................................................................................................................................................... 24

5.2 Identifikācija.................................................................................................................................................................... 24

5.2.1 Identifikācijas uzlīme: āra iekārta................................................................................................................... 24

6 Iekārtas uzstādīšana 25

6.1 Uzstādīšanas vietas sagatavošana .................................................................................................................................. 25

6.1.1 Āra iekārtas uzstādīšanas vietas prasības ...................................................................................................... 26

6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ................................................ 28

6.2 Iekārtas atvēršana........................................................................................................................................................... 29

6.2.1 Par iekārtas atvēršanu .................................................................................................................................... 29

6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ............................................................................................... 29

6.3 Ārpus telpām uzstādāmās iekārtas montāža ................................................................................................................. 29

6.3.1 Āra iekārtas montāža...................................................................................................................................... 29

6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā ...................................................................................... 30

6.3.3 Uzstādīšanas konstrukcijas nodrošināšana .................................................................................................... 30

6.3.4 Ārējā bloka uzstādīšana .................................................................................................................................. 31

6.3.5 Drenāžas nodrošināšana ................................................................................................................................ 31

6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana ............................................................................ 31

7 Cauruļu uzstādīšana 33

7.1 Dzesētāja cauruļu sagatavošana..................................................................................................................................... 33

7.1.1 Prasības dzesētāja caurulēm .......................................................................................................................... 33

7.1.2 Dzesētāja caurules izolācija ............................................................................................................................ 33

7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība ......................................................................... 34

7.2 Dzesēšanas šķidruma cauruļu pievienošana .................................................................................................................. 34

7.2.1 Dzesētāja cauruļu pievienošanu..................................................................................................................... 34

7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ..................................................................... 35

7.2.3 Norādes dzesētāja cauruļu pievienošanai ..................................................................................................... 36

7.2.4 Norādes cauruļu liekšanai .............................................................................................................................. 37

7.2.5 Caurules gala paplašināšana .......................................................................................................................... 37

7.2.6 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana.......................................................................... 37

7.2.7 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai........................................ 39

7.3 Dzesēšanas šķidruma cauruļu pārbaude........................................................................................................................ 39

7.3.1 Dzesētāja cauruļu pārbaude........................................................................................................................... 39

7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ........................................................................... 40

7.3.3 Noplūžu pārbaude .......................................................................................................................................... 40

7.3.4 Vakuumžāvēšana ............................................................................................................................................ 41

Uzstādītāja uzziņu grāmata

8 Dzesēšanas šķidruma uzpilde 42

8.1 Dzesētāja uzpilde ............................................................................................................................................................ 42

8.2 Par aukstumaģentu......................................................................................................................................................... 43

8.3 Piesardzības pasākumi dzesētāja uzpildes laikā............................................................................................................. 44

8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana .................................................................................................... 44

8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana................................................................................... 44

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

Saturs

8.6 Papildu dzesētāja uzpilde ............................................................................................................................................... 44

8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana......................................................................... 45

9 Elektroinstalācija 46

9.1 Par elektroinstalācijas vadu pievienošanu ..................................................................................................................... 46

9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā .............................................................. 46

9.1.2 Norādes par elektroinstalācijas vadu pievienošanu ...................................................................................... 48

9.1.3 Standarta elektroinstalācijas komponentu specifikācija ............................................................................... 49

9.2 Elektroinstalācijas vadu pievienošana āra iekārtai......................................................................................................... 49

10 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana 51

10.1 Ārpus telpām uzstādāmās iekārtas uzstādīšanas pabeigšana........................................................................................ 51

10.2 Ārējā bloka aizvēršana.................................................................................................................................................... 51

11 Konfigurācija 52

11.1 Tehnisko telpu iestatījums.............................................................................................................................................. 52

11.1.1 Iekārtu režīma iestatīšana .............................................................................................................................. 52

12 Nodošana ekspluatācijā 53

12.1 Pārskats. Nodošana ekspluatācijā................................................................................................................................... 53

12.2 Piesardzības pasākumi, ievadot ekspluatācijā................................................................................................................ 53

12.3 Kontrolsaraksts pirms nodošanas ekspluatācijā............................................................................................................. 53

12.4 Kontrolsaraksts, nododot ekspluatācijā......................................................................................................................... 54

12.5 Pārbaudes veikšana ........................................................................................................................................................ 54

12.6 Ārpus telpām uzstādāmās iekārtas iedarbināšana......................................................................................................... 55

13 Nodošana lietotājam 56

14 Apkope un remonts 57

14.1 Pārskats: apkope un remonts......................................................................................................................................... 57

14.2 Tehniskās apkopes drošības piesardzības pasākumi...................................................................................................... 57

14.3 Āra iekārtas ikgadējās tehniskās apkopes pārbaudes saraksts...................................................................................... 58

14.4 Par kompresoru .............................................................................................................................................................. 58

15 Problēmu novēršana 59

15.1 Pārskats: problēmu novēršana....................................................................................................................................... 59

15.2 Piesardzības pasākumi problēmu novēršanas laikā....................................................................................................... 59

15.3 Problēmu novēršana, vadoties pēc simptomiem........................................................................................................... 59

15.3.1 Pazīme: iekšējie bloki nokrīt, vibrē vai trokšņo.............................................................................................. 59

15.3.2 Pazīme: iekārta NESILDA vai NEDZESĒ, kā paredzams................................................................................... 60

15.3.3 Pazīme: ūdens noplūde.................................................................................................................................. 60

15.3.4 Pazīme: strāvas noplūde................................................................................................................................. 60

15.3.5 Pazīme: bloks nedarbojas vai aizdegas .......................................................................................................... 60

15.4 Atteices diagnostika, izmantojot LED uz ārējā bloka iespiedplates............................................................................... 60

16 Likvidēšana 61

16.1 Pārskats: likvidēšana....................................................................................................................................................... 61

16.2 Atsūknēšana.................................................................................................................................................................... 61

16.3 Piespiedu dzesēšanas sākšana un apturēšana............................................................................................................... 62

16.3.1 Piespiedu dzesēšanas ieslēgšana/izslēgšana ar iekšējā bloka ieslēgšanas/izslēgšanas slēdzi...................... 62

16.3.2 Piespiedu dzesēšanas ieslēgšana/izslēgšana ar iekšējā bloka lietotāja saskarnes ierīci............................... 62

17 Tehniskie dati 63

17.1 Vadojuma shēma............................................................................................................................................................ 63

17.1.1 Unificētās elektroinstalācijas shēmas apzīmējumi ........................................................................................ 63

17.2 Cauruļu sistēma .............................................................................................................................................................. 66

17.2.1 Cauruļu sistēma: āra iekārta........................................................................................................................... 66

18 Glosārijs 67

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

1 | Informācija par dokumentāciju

1 Informācija par dokumentāciju

1.1 Par šo dokumentu

Mērķauditorija

Pilnvaroti uzstādītāji

INFORMĀCIJA

Pārliecinieties, ka lietotājam ir dokumentācija uz papīra, un aiciniet viņu saglabāt to turpmākai uzziņai.

BRĪDINĀJUMS

Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām, kā arī attiecīgiem tiesību aktiem un ka šos darbus veic tikai pilnvarots personāls. Eiropā un reģionos, kur ir spēkā IEC standarti, attiecīgais standarts ir EN/IEC 60335-2-40.

INFORMĀCIJA

Šajā dokumentā ir ietvertas uzstādīšanas instrukcijas, kas attiecas tikai uz ārējo bloku. Par iekšējās instalācijas uzstādīšanu (iekšējā bloka uzstādīšana, aukstumaģenta cauruļvada pievienošana pie iekšējā bloka, elektrisko vadu pievienošana pie iekšējā bloka utt.) sk.iekšējā bloka uzstādīšanas rokasgrāmatā.

Dokumentācijas komplekts

Šis dokuments ir daļa no dokumentācijas komplekta. Pilns komplekts sastāv no tālāk norādītajiem dokumentiem.

▪ Vispārējie drošības noteikumi:

- Izlasiet šos drošības noteikumus PIRMS iekārtas uzstādīšanas

- Formāts: uz papīra (ārējā bloka iepakojumā)

▪ Ārējā bloka uzstādīšanas rokasgrāmata:

- Uzstādīšanas instrukcija

- Formāts: uz papīra (ārējā bloka iepakojumā)

▪ Uzstādītāja uzziņu rokasgrāmata:

- Uzstādīšanas sagatavošana, atsauces dati utt.

- Formāts: elektroniskās datnes http://www.daikineurope.com/support-and-

manuals/product-information/

Komplektā iekļautās dokumentācijas jaunākās pārskatītās versijas var būt pieejamas reģionālajā Daikin tīmekļa vietnē vai no jūsu izplatītāja.

Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo dokumentu tulkojumi.

Tehniskie dati

Uzstādītāja uzziņu grāmata

▪ Jaunāko tehnisko datu apakškopa ir reģionālajā Daikin tīmekļa vietnē (publiski

pieejama).

▪ Jaunāko tehnisko datu pilnais komplekts ir vietnē Daikin Business Portal

(nepieciešama autentifikācija).

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

2 | Vispārīgas drošības piesardzības pasākumi

2 Vispārīgas drošības piesardzības pasākumi

2.1 Informācija par dokumentāciju

▪ Oriģinālā dokumentācija ir rakstīta angļu valodā. Pārējās valodās ir oriģinālo

dokumentu tulkojumi.

▪ Šajā dokumentā aprakstītie drošības pasākumi attiecas uz ļoti svarīgām tēmām

un ir rūpīgi jāievēro.

▪ Sistēmas uzstādīšana un visas darbības, kas aprakstītas uzstādīšanas

rokasgrāmatā un uzstādītāja uzziņu rokasgrāmatā, JĀVEIC pilnvarotam uzstādītājam.

2.1.1 Brīdinājumu un simbolu nozīme

BĪSTAMI!

Norāda situāciju, kas izraisa nāvi vai nopietnu savainošanos.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Norāda situāciju, kas var izraisīt elektrotrieciena saņemšanu.

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

Norāda situāciju, kad ļoti augstā vai zemā temperatūrā ir iespējami apdegumi/ applaucēšanās.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Norāda iespējami sprādzienbīstamu situāciju.

BRĪDINĀJUMS

Norāda situāciju, kas var izraisīt nāvi vai nopietnu savainošanos.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

UZMANĪBU!

Norāda situāciju, kas var izraisīt nāvi vai arī vieglu vai vidēji smagu savainošanos.

Uz iekārtas izmantotie simboli:

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

PAZIŅOJUMS

Norāda situāciju, kas var izraisīt aprīkojuma vai īpašuma bojājumus.

INFORMĀCIJA

Norāda noderīgus padomus vai papildinformāciju.

Uzstādītāja uzziņu grāmata

2 | Vispārīgas drošības piesardzības pasākumi

Simbols Paskaidrojums

Pirms uzstādīšanas izlasiet uzstādīšanas un ekspluatācijas rokasgrāmatu, kā arī elektriskās shēmas instrukciju.

Pirms apkopes un servisa darbu veikšanas izlasiet apkopes rokasgrāmatu.

Plašāku informāciju skatiet uzstādītāja un lietotāja uzziņu rokasgrāmatā.

Iekārtā ir rotējošas detaļas. Ievērojiet piesardzību, veicot iekārtas apkopi vai pārbaudi.

Dokumentācijā izmantotie simboli:

Simbols Paskaidrojums

Norāda attēla nosaukumu vai atsauci uz to. Piemērs: " 1–3 att." nozīmē "3.attēls 1.nodaļā".

Norāda tabulas nosaukumu vai atsauci uz to. Piemērs: " 1–3 tab." nozīmē "3.tabula 1.nodaļā".

2.2 Informācija uzstādītājam

2.2.1 Vispārīgi

Ja neprotat uzstādīt vai lietot iekārtu, tad vērsieties pie izplatītāja.

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

▪ Darbības laikā un uzreiz pēc tās neskarieties pie dzesētāja caurulēm, ūdens

caurulēm un iekšējām daļām. Tās var būt pārāk karstas vai pārāk aukstas. Nogaidiet, līdz to temperatūra atgriezīsies normas robežās. Ja tomēr nepieciešams tām pieskarties, valkājiet aizsargcimdus.

▪ NEPIESKARIETIES noplūdušam dzesētājam.

BRĪDINĀJUMS

Nepareiza aprīkojuma vai piederumu uzstādīšana var izraisīt elektrotriecienu, īssavienojumu, noplūdes, aizdegšanos vai citādi bojāt aprīkojumu. Izmantojiet tikai piederumus, papildaprīkojumu un rezerves daļas, kuras ražojis vai apstiprinājis uzņēmums Daikin.

BRĪDINĀJUMS

Nodrošiniet, lai uzstādīšana, pārbaudes un izmantotie materiāli atbilstu piemērojamo likumdošanas aktu prasībām (papildus Daikin dokumentācijā aprakstītajām instrukcijām).

Uzstādītāja uzziņu grāmata

UZMANĪBU!

Veicot ierīces uzstādīšanu, apkopi vai remontu, izmantojiet atbilstošu personas aizsargaprīkojumu (aizsargcimdus, aizsargbrilles utt.).

BRĪDINĀJUMS

Noplēsiet un izmetiet plastmasas iepakojuma maisiņus, lai ar tiem neviens nespēlētos, it īpaši bērni. Pretējā gadījumā iespējams nosmakšanas risks.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

2 | Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

Veiciet atbilstošus pasākumus, lai nepieļautu to, ka iekārtu kā patvērumu izmanto nelieli dzīvnieki. Nelieli dzīvnieki, saskaroties ar elektriskajām daļām, var izraisīt nepareizu darbību, dūmošanu vai aizdegšanos.

UZMANĪBU!

NEAIZTIECIET iekārtas gaisa ievadu un alumīnija ribas.

UZMANĪBU!

▪ Uz iekārtas augšējās virsmas NENOVIETOJIET nekādus objektus un aprīkojumu. ▪ NESĒDIET, NEKĀPIET un NESTĀVIET uz iekārtas.

PAZIŅOJUMS

Lai ārpus telpām uzstādāmajā iekārtā neiekļūtu ūdens, darbus ir ieteicams veikt sausā un skaidrā laikā.

Saskaņā ar attiecīgiem likumdošanas aktiem var būt nepieciešams līdz ar izstrādājumu piegādāt žurnālu, kas satur vismaz šādas ziņas: informāciju par apkopi, remontu, pārbaudes rezultātiem, dīkstāves periodiem utt.

Pieejamā vietā uz izstrādājuma JĀBŪT sniegtai arī šādai informācijai:

▪ Instrukcija par sistēmas izslēgšanu ārkārtas gadījumos. ▪ Ugunsdzēsēju, policijas un slimnīcas nosaukums un adrese. ▪ Pakalpojuma kontaktdati— nosaukums, adrese, diena sun nakts tālruņa numuri.

Instrukcija par šāda žurnāla sastādīšanu ir iekļauta Eiropas standartāEN378.

2.2.2 Uzstādīšanas vieta

▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa

cirkulāciju un varētu veikt iekārtas remontu.

▪ Pārliecinieties, ka virsma uz kuras veic uzstādīšanu, izturēs iekārtas svaru un

vibrāciju.

▪ Gādājiet, lai telpā būtu laba ventilācija. NEDRĪKST aizsegt ventilācijas atveres. ▪ Nodrošiniet, lai iekārta būtu nolīmeņota.

NEUZSTĀDIET iekārtu tālāk minētajās vietās.

▪ Vietās, kur pastāv potenciāli sprādzienbīstama atmosfēra. ▪ Vietās, kur atrodas mašinērija, kas izdala elektromagnētiskos viļņus.

Elektromagnētiskie viļņi var traucēt vadības sistēmai un izraisīt aprīkojuma darbības traucējumus.

▪ Vietās, kur pastāv aizdegšanās risks uzliesmojošu gāzu noplūdes (piemēram,

krāsas šķīdinātāja vai benzīna iztvaikojumi), oglekļa šķiedru un uzliesmojošu putekļu klātbūtnes dēļ.

▪ Vietās, kur rodas korozīvas gāzes (piemēram, sērskābes gāze). Vara cauruļu vai

lodēto savienojumu korozija var izraisīt dzesētāja noplūdes.

Instrukcija iekārtai ar aukstumaģentuR32

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

Uzstādītāja uzziņu grāmata

2 | Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS ROBEŽU

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

BRĪDINĀJUMS

▪ Nedurt un nededzināt. ▪ Atkausēšanas procesa paātrināšanai neizmantojiet nekādus citus līdzekļus,

izņemot ražotāja ieteiktos.

▪ Ņemiet vērā, ka aukstumaģentsR32 ir BEZ smaržas.

BRĪDINĀJUMS

No mehāniskiem bojājumiem pasargātu iekārtu uzglabā labi vēdināmā telpā, kur nav aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai elektriskā sildītāja, kas pastāvīgi darbojas); telpas izmēriem jābūt atbilstošiem tālāk minētajiem.

BRĪDINĀJUMS

Pārliecinieties, ka uzstādīšana, apkope un remonts atbilst Daikin instrukcijām un attiecīgiem tiesību aktiem (piemēram, valsts noteikumiem par gāzes izmantošanu) un ka šos darbus veic tikai pilnvarots personāls.

BRĪDINĀJUMS

Ja viena vai vairākas telpas ir savienotas ar iekārtu, izmantojot kanālu sistēmu, tad lūdzam pārliecināties, ka:

▪ nav aktīvu aizdegšanās avotu (piemēram, atklātas liesmas, gāzes iekārtas vai

elektriskā sildītāja), ja grīdas platība ir mazāka par A (m²),

▪ kanālos nav uzstādītas papildu ierīces, kuras ar kļūt par aizdegšanās avotu

(piemēram, karsta virsma ar temperatūru virs 700°C un elektriskais pārslēgs),

▪ kanālos tiek izmantotas tikai ražotāja atļautas papildu ierīces, ▪ gaisa ieplūde UN izplūde ir tieši savienota ar to pašu telpu, izmantojot kanālus.

Gaisa ieplūdei vai izplūdei NEDRĪKST izmantot, piemēram, iekarinātos griestus.

PAZIŅOJUMS

▪ Jāveic piesardzības pasākumi, lai izvairītos no pārmērīgas vibrācijas vai pulsācijas

aukstumaģenta cauruļvados.

▪ Aizsargierīces, cauruļvadus un veidgabalus pēc iespējas sargājiet no nelabvēlīgas

vides ietekmes.

▪ Jāparedz un jāņem vērā garu cauruļvada posmu izstiepšanās un saraušanās. ▪ Cauruļvadi saldēšanas sistēmās jāprojektē un jāuzstāda tā, lai līdz minimumam

samazinātu iespēju, ka hidrauliskais trieciens sabojā sistēmu.

▪ Iekštelpu bloki un caurules ir droši jāuzstāda un jāaizsargā tā, lai nevarētu notikt

nejaušs aprīkojuma vai cauruļu bojājums, piemēram, pārvietojot mēbeles vai veicot rekonstrukcijas darbus.

Uzstādītāja uzziņu grāmata

UZMANĪBU!

NEIZMANTOJIET iespējamus aizdegšanās avotus, meklējot vai konstatējot aukstumaģenta noplūdi.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

Uzstādīšanas vietas prasības

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

2 | Vispārīgas drošības piesardzības pasākumi

PAZIŅOJUMS

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienojumus. ▪ Dzesēšanas sistēmas uzstādīšanas laikā izveidotajiem savienojumiem ir jābūt

pieejamiem apkopei.

BRĪDINĀJUMS

Ja iekārtā ir aukstumaģentsR32, tad telpā, kur iekārta ir uzstādīta, tiek ekspluatēta un uzglabāta, grīdas platībai JĀBŪT lielākai par minimālo grīdas platību, kāda norādīta tabulā zem A (m2). Tas attiecas uz:

▪ Iekšējiem blokiem bez aukstumaģenta noplūdes devēja; ja iekšējie bloki ir ar

aukstumaģenta noplūdes devēju, tad sk.uzstādīšanas rokasgrāmatu.

▪ Ārējo bloku, kas uzstādīts vai glabājas telpā (piem., ziemas dārzā, garāžā,

mašīntelpā).

▪ Cauruļvadiem vietās, kur trūkst ventilācijas.

PAZIŅOJUMS

▪ Caurulēm jābūt aizsargātām pret mehāniskiem bojājumiem. ▪ Jāuzstāda pēc iespējas īsāki cauruļvadi.

Minimālās grīdas platības noteikšana

1 Nosakiet kopējo aukstumaģenta daudzumu sistēmā (= rūpnīcā uzpildītais

aukstumaģents + papildus uzpildītais aukstumaģents).

2 Nosakiet attiecīgo grafiku vai tabulu.

▪ Iekšējam blokam: Vai iekārta uzstādīta pie griestiem, pie sienas vai uz grīdas? ▪ Ārējam blokam, kas uzstādīts vai glabājas telpā, un ārējam cauruļvadam

vietās bez ventilācijas tas ir atkarīgs no uzstādīšanas augstuma:

Ja uzstādīšanas augstums ir… Tad izmantojiet grafiku vai tabulu…

<1,8m Bloks uzstādīts uz grīdas

1,8≤x<2,2m Bloks uzstādīts pie sienas

≥2,2m Bloks uzstādīts pie griestiem

3 Izmantojiet grafiku vai tabulu, lai noteiktu minimālo grīdas platību.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

2 | Vispārīgas drošības piesardzības pasākumi

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

1.822.2

2.4

2.6

2.833.2

3.4

3.6

3.844.2

4.4

4.6

4.855.2

5.4

5.6

5.866.2

6.4

6.6

6.877.2

7.4

7.6

7.8

1.843 7.956

8.0

min

(m2)

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m (kg)

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

7.956 40.1

4.4 165

7.956 539

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

7.956 59.9

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

Uzstādītāja uzziņu grāmata

m Kopējais aukstumģenta daudzums sistēmā

Minimālā grīdas platība

min

(a) Ceiling-mounted unit (= bloks uzstādīts pie griestiem)

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

2 | Vispārīgas drošības piesardzības pasākumi

(b) Wall-mounted unit (= bloks uzstādīts pie sienas)

2.2.3 Aukstumaģents — R410A vai R32 gadījumā

Ja tiek izmantots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

PAZIŅOJUMS

Nodrošiniet, lai dzesējošās vielas cauruļu uzstādīšana tiktu veikta saskaņā ar piemērojamo likumdošanu. Eiropā piemērojamais standarts ir EN378.

PAZIŅOJUMS

Gādājiet, lai ārējie cauruļvadi NEBŪTU noslogoti.

BRĪDINĀJUMS

Pārbaužu laikā NEKAD nelietojiet produktā spiedienu, kas ir lielāks par maksimālo pieļaujamo spiedienu (kas norādīts datu plāksnītē uz iekārtas).

BRĪDINĀJUMS

Veiciet pietiekamus drošības pasākumus aukstumaģenta noplūdes gadījumā. Ja noplūst aukstumaģenta gāze, nekavējoties izvēdiniet telpu. Iespējamie riski:

▪ Pārāk liela aukstumaģenta koncentrācija slēgtā telpā var izraisīt skābekļa

trūkumu.

▪ Ja gāzveida aukstumaģents nonāk saskarē ar uguni, var rasties indīga gāze.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Izsūknēšana— aukstumaģenta noplūde. Ja vēlaties izsūknēt sistēmu un ir noplūde

aukstumaģenta kontūrā:

▪ NEIZMANTOJIET iekārtas automātiskas izsūknēšanas funkciju, ar kuru varat visu

aukstumaģentu no sistēmas pārsūknēt ārējā blokā. Iespējamās sekas: Iespējama kompresora aizdegšanās un sprādziens, ja gaiss ieplūst kompresorā, kad tas darbojas.

▪ Izmantojiet atsevišķu atgūšanas sistēmu, lai NEDARBINĀTU iekārtas kompresoru.

BRĪDINĀJUMS

VIENMĒR veiciet aukstumaģenta atgūšanu. NEPIEĻAUJIET aukstumaģenta noplūdi apkārtējā vidē. Izmantojiet vakuumsūkni, lai atgaisotu iekārtu.

PAZIŅOJUMS

Kad visas caurules ir savienotas, pārbaudiet, vai nav gāzes noplūdes. Gāzes noplūdes noteikšanai izmantojiet slāpekli.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

PAZIŅOJUMS

▪ Lai novērstu kompresora darbības traucējumus, NEDRĪKST iepildīt vairāk par

norādīto aukstumaģenta daudzumu.

▪ Kad nepieciešams atvērt aukstumaģenta sistēmu, ar aukstumaģentu jārīkojas

saskaņā ar attiecīgajiem noteikumiem.

Uzstādītāja uzziņu grāmata

2 | Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

Nodrošiniet, lai sistēmā nebūtu skābekļa. Dzesētāju drīkst uzpildīt tikai pēc tam, kad ir veikta noplūdes pārbaude un vakuumžāvēšana.

Iespējamās sekas: Kompresora pašaizdegšanās un eksplozija, jo skābeklis iekļūst strādājošā kompresorā.

▪ Ja nepieciešama atkārtota uzpilde, sk. iekārtas datu plāksnīti. Tur ir norādīts

aukstumaģenta tips un vajadzīgais daudzums.

▪ Iekārta fabrikā ir piepildīta ar aukstumaģentu, bet dažām sistēmām var būt

nepieciešama papildu uzpildīšana atkarībā no cauruļu izmēriem un to garuma.

▪ Lietojiet tikai šajā sistēmā izmantotajam dzesēšanas šķidrumam paredzētos rīkus,

lai nodrošinātu spiedienizturību un novērstu svešķermeņu iekļūšanu sistēmā.

▪ Dzesēšanas šķidruma uzpildīšana tiek veikta šādi:

Ja Tad

Tiek lietota sifona caurule (piemēram, cilindram ir apzīmējums

Veiciet uzpildīšanu ar augšupvērstu cilindru.

“Pievienots šķidruma uzpildīšanas sifons”)

Sifona caurule NETIEK lietota Veiciet uzpildīšanu ar lejupvērstu

cilindru.

▪ Lēnām atveriet dzesēšanas cilindrus. ▪ Uzpildiet dzesētāju šķidruma veidā. Ja tiks pievienots gāzes veida dzesētājs, var

tikt traucēta darbība.

UZMANĪBU!

Pēc aukstumaģenta iepildīšanas procedūras beigām vai procedūras pārtraukumā uzreiz noslēdziet aukstumaģenta tvertnes vārstu. Ja vārstu NENOSLĒDZ uzreiz, tad atlikušā spiediena ietekmē var tikt iepildīts lieks aukstumaģenta daudzums. Iespējamās sekas: Nepareizs aukstumaģenta daudzums.

2.2.4 Sālsūdens

Uzstādītāja uzziņu grāmata

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

BRĪDINĀJUMS

Sālsūdens IR jāizvēlas saskaņā ar piemērojamo likumdošanu.

BRĪDINĀJUMS

Ja tiek konstatēta sālsūdens noplūde, veiciet visus nepieciešamos piesardzības pasākumus. Sālsūdens noplūdes gadījumā nekavējoties izvēdiniet telpas un sazinieties ar vietējo tirgotāju.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

2.2.5 Ūdens

2.2.6 Elektrība

2 | Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

Iekārtā esošā gaisa temperatūra var būt daudz augstāka par temperatūru telpā, piemēram, 70°C. Sālsūdens noplūdes gadījumā ierīcē esošās sakarsušās daļas var izraisīt bīstamu situāciju.

BRĪDINĀJUMS

Instalācija IR jāizmanto un jāuzstāda saskaņā ar piemērojamajā likumdošanā noteiktajiem drošības un vides aizsardzības pasākumiem.

Ja tiek lietots. Plašāku informāciju skatiet uzstādīšanas rokasgrāmatā vai attiecīgā lietojuma uzstādītāja uzziņu rokasgrāmatā.

PAZIŅOJUMS

Pārliecinieties, vai ūdens kvalitāte atbilst ES direktīvā 98/83EK noteiktajām prasībām.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Pirms noņemat slēdžu kārbas vāku, izveidojat elektriskos savienojumus vai

pieskaraties elektriskajām daļām, pilnībā IZSLĒDZIET strāvas padevi.

▪ Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10 minūtēm un

izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu spailēm. Šim spriegumam JĀBŪT mazākam par 50VDC, lai jūs varētu pieskarties ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā vadojuma shēmā.

▪ NEAIZTIECIET elektriskās daļas ar mitrām rokām. ▪ NEATSTĀJIET iekārtu bez uzraudzības, kad ir noņemts apkopes vāks.

BRĪDINĀJUMS

Ja rūpnīcā NAV uzstādīts galvenais slēdzis vai cits atvienošanas līdzeklis, kas kontaktus atvieno visos polos, nodrošinot pilnīgu atvienošanu atbilstoši pārsprieguma III kategorijas nosacījumiem, tas ir OBLIGĀTI jāiekļauj fiksētajā elektroinstalācijā.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

2 | Vispārīgas drošības piesardzības pasākumi

BRĪDINĀJUMS

▪ Izmantojiet TIKAI vara vadus. ▪ Gādājiet, lai ārējie vadi atbilstu attiecīgo noteikumu prasībām. ▪ Ārējā elektroinstalācija ir jāveido atbilstoši iekārtas komplektācijā iekļautajai

elektroinstalācijas shēmai.

▪ NESASPIEDIET saišķī esošos kabeļus un gādājiet, lai tie nesaskartos ar caurulēm un

asām malām. Nodrošiniet, lai spaiļu savienojumiem netiktu pielietots ārējs spiediens.

▪ Noteikti ierīkojiet zemējumu. NESAVIENOJIET iekārtas zemējumu ar komunālā

tīkla caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var izraisīt elektriskās strāvas triecienu.

▪ Noteikti izmantojiet atsevišķu energoapgādes avotu. NEKAD neizmantojiet

energoapgādes avotu, kas tiek koplietots ar citu ierīci.

▪ Noteikti uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus. ▪ Noteikti ierīkojiet noplūdstrāvas aizsardzību. Ja to neizdara, tad iespējams

elektriskās strāvas trieciens vai aizdegšanās.

▪ Kad uzstādāt noplūdstrāvas aizsardzību, pārbaudiet, vai tā ir saderīga ar invertoru

(izturīga pret augstfrekvences elektrisko troksni), lai izvairītos no nevajadzīgas noplūdstrāvas aizsardzības nostrādāšanas.

UZMANĪBU!

▪ Kad pieslēdzat elektrisko barošanu, pirms elektrisko savienojumu izveidošanas ir

jāierīko zemējums.

▪ Kad atvienojat elektrisko barošanu, strāvas padeves vadi ir jāatvieno pirms

zemējuma atvienošanas.

▪ Vadu garumam starp barošanas vada atslogotāju un spaiļu paneli jābūt tādam, lai

strāvas vadus varētu pieslēgt pirms zemējuma gadījumam, ja strāvas vads tiktu atrauts no atslogotāja.

PAZIŅOJUMS

Piesardzības pasākumi strāvas kabeļu uzstādīšanas laikā:

▪ Strāvas spaiļu blokam NEPIEVIENOJIET dažāda biezuma vadus (vaļīgs strāvas vads

var radīt pārlieku lielu karšanu).

▪ Pievienojot vienāda diametra vadus, dariet to, kā parādīts attēlā iepriekš. ▪ Vadiem lietojiet paredzētajai strāvai atbilstošus vadus un stingri pievienojiet, pēc

tam nostipriniet tos, lai novērstu ārējā spiediena izplešanos ārpus spaiļu plates.

▪ Lai pievilktu spaiļu skrūves, lietojiet atbilstošu skrūvgriezi. Skrūvgriezis ar mazu

galvu var sabojāt skrūves galviņu un nenodrošinās pareizu pievilkšanu.

▪ Pārvelkot spaiļu skrūves, tās var salauzt.

Uzstādītāja uzziņu grāmata

BRĪDINĀJUMS

▪ Pēc elektroinstalācijas darbu pabeigšanas pārliecinieties, vai visas elektriskās

daļas un spailes elektrisko daļu kārbā ir droši savienotas.

▪ Pirms iekārtas iedarbināšanas pārliecinieties, vai visi pārsegi ir aizvērti.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

2 | Vispārīgas drošības piesardzības pasākumi

PAZIŅOJUMS

Attiecināms tikai tad, ja barošanas blokam ir trīs fāzes un kompresoram ir ieslēgšanas/izslēgšanas iespēja.

Ja pēc īslaicīga elektropadeves traucējuma iespējama pretfāze un produkta darbības laikā strāvas padeve tiek ieslēgta un izslēgta, pievienojiet lokālu pretfāzes aizsardzības ķēdi. Produktu darbinot pretfāzē, var sabojāt kompresoru un citas daļas.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

3 | Īpaši drošības noteikumi uzstādītājam

3 Īpaši drošības noteikumi uzstādītājam

Vienmēr ievērojiet šādus drošības norādījumus un noteikumus.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

Iekārtas uzstādīšana (skatīt

BRĪDINĀJUMS

Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.

Uzstādīšanas vieta (skatīt

"6.1Uzstādīšanas vietas sagatavošana"[425]

UZMANĪBU!

▪ Pārbaudiet, vai uzstādīšanas vieta izturēs bloka svaru. Nepareiza uzstādīšana rada

briesmas. Tad iespējama arī vibrācija vai neparastas skaņas darbības laikā.

▪ Nodrošiniet pietiekami lielu apkopes vietu. ▪ Uzstādot bloku, gādājiet, lai tas NESASKARAS ar griestiem vai sienu, jo pretējā

gadījumā ir iespējama vibrācija.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

Iekārtas atvēršana (skatīt

"6.2Iekārtas atvēršana"[429]

"6Iekārtas uzstādīšana"[425]

)

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Aukstumaģenta cauruļvadu savienošana (skatīt

pievienošana"[434]

)

UZMANĪBU!

▪ Ar aukstumaģentu R32 uzpildītām, objektā piegādātām iekārtām nedrīkst veikt

lodēšanu vai metināšanu.

▪ Saldēšanas iekārtas uzstādīšanas laikā daļu savienošanu ar vismaz vienu uzpildītu

daļu veikt, ņemot vērā šādas prasības:

ð telpās, kur uzturas cilvēki, aukstumaģenta R32 gadījumā nav pieļaujami pagaidu

savienojumi, izņemot uz vietas izveidotus savienojumus, kas savieno iekšējo bloku ar cauruļvadiem. Uz vietas veidotiem savienojumiem starp cauruļvadu un iekšējo bloku jābūt pagaidu savienojumiem.

"7.2Dzesēšanas šķidruma cauruļu

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

3 | Īpaši drošības noteikumi uzstādītājam

UZMANĪBU!

▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni. ▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma

iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienotājus.

UZMANĪBU!

▪ NEKLĀJIET uz paplašinātās daļas minerāleļļu. ▪ NEIZMANTOJIET caurules, kas lietotas citu iekārtu uzstādīšanā. ▪ Lai nodrošinātu atbilstošu R32 iekārtas kalpošanas laiku, NEKĀDĀ GADĪJUMĀ

neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.

BRĪDINĀJUMS

Stingri piestipriniet aukstumaģenta cauruļvadu pirms kompresora iedarbināšanas. Ja aukstumaģenta cauruļvads nav pievienots un ir atvērts noslēgvārsts, kad sāk darboties kompresors, tad tiks iesūkts gaiss. Rezultātā aukstumaģenta kontūrā radīsies nenormāls spiediens, kas var izraisīt iekārtas bojājumus un pat traumas cilvēkiem.

UZMANĪBU!

▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi. ▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes

noplūdi, izmantojiet jaunus konusus.

▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus

konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.

UZMANĪBU!

NEDRĪKST atvērt vārstus, kamēr nav veikta paplatināšana. Tas var izraisīt gāzveida aukstumaģenta noplūdi.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Bloku NEDRĪKST iedarbināt, ja tajā ir radīts vakuums.

Aukstumaģenta uzpildīšana (skatīt

BRĪDINĀJUMS

Aukstumaģents sistēmā ir ar zemāku uzliesmojamības robežu, bet parasti NENOPLŪST. Aukstumaģenta noplūdes gadījumā telpā tā saskare ar gāzes degļa liesmu, sildītāju vai plīti var izraisīt aizdegšanos vai indīgas gāzes veidošanos.

Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie izplatītāja, kurš jums pārdeva iekārtu.

NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes vietā un apstiprinājis iekārtas gatavību lietošanai.

"8Dzesēšanas šķidruma uzpilde"[442]

)

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

3 | Īpaši drošības noteikumi uzstādītājam

BRĪDINĀJUMS

▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un

nelaimes gadījumus.

▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)

vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.

▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un

aizsargbrilles.

UZMANĪBU!

Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.

BRĪDINĀJUMS

NEDRĪKST pieskarties nejauši noplūdušam aukstumaģentam. Tas var izraisīt smagus ievainojumus apsaldēšanas rezultātā.

Elektroinstalācijas uzstādīšana (skatīt

BRĪDINĀJUMS

Ierīce jāuzstāda saskaņā ar valsts elektroinstalācijas noteikumiem.

BRĪDINĀJUMS

▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā

esošajiem tiesību aktiem.

▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām. ▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir

JĀATBILST spēkā esošajiem tiesību aktiem.

BRĪDINĀJUMS

▪ Ja strāvas padevei nav Nfāzes vai tā ir nepareiza, aprīkojums sabojāsies. ▪ Nodrošiniet pareizu zemējumu. NESAVIENOJIET iekārtas zemējumu ar

komunālajām caurulēm, izlādni vai tālruņa līnijas zemējumu. Nepilnīgs zemējums var izraisīt elektrošoku.

▪ Uzstādiet nepieciešamos drošinātājus vai jaudas slēdžus. ▪ Elektroinstalāciju nostipriniet ar kabeļu savilcējiem, lai kabeļi NENONĀKTU

saskarē ar asām malām vai caurulēm, it īpaši augstspiediena pusē.

▪ NELIETOJIET izolētus vadus, dzīslotos vadus, pagarinātājus un savienojumus ar

zvaigžņveida sistēmu. Tas var izraisīt pārkaršanu, elektrošoku vai aizdegšanos.

▪ NEUZSTĀDIET fāzu kustības kondensatoru, jo šī iekārta ir aprīkota ar pārveidotāju.

Fāzu kustības kondensators var samazināt veiktspēju un radīt negadījumus.

"9Elektroinstalācija"[446]

)

Uzstādītāja uzziņu grāmata

BRĪDINĀJUMS

Kā strāvas padeves kabeļus VIENMĒR izmantojiet daudzdzīslu kabeļus.

BRĪDINĀJUMS

Izmantojiet visu polu atvienošanas tipa pārtraucēju ar vismaz 3 mm attālumu starp kontaktpunktu spraugām, kas nodrošina pilnīgu atvienošanu III kategorijas pārsprieguma gadījumā.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

3 | Īpaši drošības noteikumi uzstādītājam

BRĪDINĀJUMS

Ja energoapgādes kabelis ir bojāts, tad, lai izvairītos no briesmām, tas ir JĀNOMAINA ražotājam, tā aģentam vai līdzīgai kvalificētai personai.

BRĪDINĀJUMS

NEPIEVIENOJIET šādu barošanas vadu iekšējam blokam. Tāda rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.

BRĪDINĀJUMS

▪ NELIETOJIET izstrādājumā uz vietas iegādātas elektrotehniskās detaļas. ▪ NEPIEVIENOJIET drenāžas sūkņa barošanas vadu un tml. pie spaiļu bloka. Tāda

rīcība var izraisīt elektriskās strāvas triecienu vai aizdegšanos.

BRĪDINĀJUMS

Nepieļaujiet starpsavienojuma vadu saskari ar vara caurulēm, kurām nav siltumizolācijas, jo šādas caurules ir ļoti karstas.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Barošanas sistēma padod strāvu visās elektriskās ķēdes daļās (arī termorezistoriem). Tiem nedrīkst pieskarties ar kailām rokām.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

Pirms apkopes veikšanas atvienojiet barošanu uz vairāk nekā 10minūtēm un izmēriet spriegumu uz galvenās ķēdes kondensatoru vai elektrotehnisko detaļu spailēm. Šim spriegumam JĀBŪT mazākam par 50 V DC, lai jūs varētu pieskarties ķēdes elektrotehniskajām detaļām. Spaiļu atrašanās vieta ir parādīta elektriskā vadojuma shēmā.

Iekšējā bloka uzstādīšanas pabeigšana (skatīt

iekārtas uzstādīšanas pabeigšana"[451]

)

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Pārliecinieties, ka sistēma ir pareizi iezemēta. ▪ Izslēdziet strāvas padevi pirms apkopes darbiem. ▪ Uzstādiet sadales kārbas vāku pirms elektriskās barošanas ieslēgšanas.

Nodošana ekspluatācijā (skatīt

"12Nodošana ekspluatācijā"[453]

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

"10Ārpus telpām uzstādāmās

)

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

UZMANĪBU!

NEVEICIET pārbaudes darbināšanu, kamēr notiek darbs pie iekštelpu blokiem.

Pārbaudes darbināšanas laikā darbosies NE VIEN ārējais bloks, bet arī ar to savienotais iekštelpu bloks. Darbs pie iekštelpu bloka pārbaudes darbināšanas laikā ir bīstams.

Uzstādītāja uzziņu grāmata

3 | Īpaši drošības noteikumi uzstādītājam

UZMANĪBU!

Neievietojiet dažādus priekšmetus vai savus pirkstus gaisa ieplūdes un izplūdes atverēs. AIZLIEGTS noņemt ventilatora aizsargu. Kad ventilators griežas lielā ātrumā, tā lāpstiņas var radīt ievainojumus.

Uzturēšana un tehniskā apkope (skatīt

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

BRĪDINĀJUMS

▪ Pirms jebkādu apkopes vai remonta darbību veikšanas vienmēr izslēdziet

aizsargslēdzi, kas atrodas energoapgādes panelī, izņemiet drošinātājus vai atveriet iekārtas aizsardzības ierīces.

▪ 10 minūtes pēc strāvas padeves izslēgšanas NEAIZTIECIET zem sprieguma esošās

daļas, jo pastāv augstsprieguma risks.

▪ Ievērojiet, ka dažas elektrisko komponentu kārbas sekcijas ir karstas. ▪ Uzmanieties, lai NEPIESKARTOS strāvvadošai sekcijai. ▪ NESKALOJIET iekārtu. Tas var izraisīt elektriskās strāvas triecienu vai aizdegšanos.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Lietojiet kompresoru tikai iezemētā sistēmā. ▪ Pirms kompresora apkopes izslēdziet strāvu. ▪ Pēc apkopes beigām atkal piestipriniet sadales kārbas vāku un apkopes vāku.

"14Apkope un remonts"[457]

)

UZMANĪBU!

Darba laikā vienmēr valkājiet aizsargbrilles un aizsargcimdus.

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

▪ Izmantojiet cauruļu griezēju, lai noņemtu kompresoru. ▪ NEDRĪKST izmantot lodlampu. ▪ Izmantojiet tikai atļautus aukstumaģentus un smērvielas.

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

Kompresoram NEDRĪKST pieskarties ar kailām rokām.

Darbības traucējumu novēršana (skatīt

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

"15Problēmu novēršana"[459]

)

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

3 | Īpaši drošības noteikumi uzstādītājam

BRĪDINĀJUMS

▪ Veicot iekārtas slēdžu kārbas pārbaudi, VIENMĒR nodrošiniet, lai iekārta būtu

atvienota no strāvas padeves. Izslēdziet attiecīgo jaudas slēdzi.

▪ Ja ir tikusi aktivizēta drošības ierīce, apturiet iekārtu un noskaidrojiet drošības

ierīces aktivizēšanas iemeslu pirms tās atiestatīšanas. NEKĀDĀ GADĪJUMĀ nešuntējiet drošības ierīces un nemainiet to vērtības uz vērtībām, kas atšķiras no rūpnīcas noklusējuma iestatījumiem. Ja nevarat atrast problēmas cēloni, sazinieties ar iekārtas izplatītāju.

BRĪDINĀJUMS

Novērsiet riska situāciju radīšanu nejaušas termoslēdža atiestatīšanas rezultātā — strāvu šai ierīcei NEDRĪKST padot caur ārēju pārslēdzējierīci, piemēram, taimeri, kā arī to nedrīkst pievienot kontūram, kuru regulāri IESLĒDZ vai IZSLĒDZ komunālo pakalpojumu uzņēmums.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

▪ Kad bloks nedarbojas, iespiedplates LED indikatori tiek izslēgti, lai taupītu strāvu. ▪ Bet arī tad, ja LED indikatori nespīd, spaiļu bloks un iespiedplate var būt zem

sprieguma.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

4 | Informācija par iepakojumu

4 Informācija par iepakojumu

4.1 Pārskats. Informācija par iepakojumu

Šajā nodaļā aprakstīta rīcība pēc ārējā bloka piegādāšanas uzstādīšanas vietā. Neaizmirstiet tālāk minēto:

▪ Piegādājot iekārtu, PĀRBAUDIET, vai tā nav bojāta. Nekavējoties PAZIŅOJIET

transporta uzņēmuma pretenziju aģentam par visiem bojājumiem.

▪ Iekārtu tās oriģinālajā iepakojumā nogādājiet pēc iespējas tuvāk tās galīgās

uzstādīšanas vietai, lai neradītu no transportēšanas bojājumiem.

▪ Rīkojoties ar iekārtu, ņemiet vērā šo informāciju:

▪ Iepriekš sagatavojiet maršrutu, pa kuru nogādāsiet bloku telpās.

trausls izstrādājums, rīkojieties ar iekārtu uzmanīgi.

Turiet iekārtu vertikālā stāvoklī, lai izvairītos no bojājumiem.

4.2 Ārpus telpām uzstādāmā iekārta

4.2.1 Āra iekārtas izpakošana

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

4 | Informācija par iepakojumu

1×1× 1× 1× 1×

b c da e

4.2.2 Ārpus telpām uzstādāmās iekārtas piederumu noņemšana

1 Paceliet ārējo bloku.

UZMANĪBU!

Ārējo bloku apstrādājiet tikai šādi:

2 Izņemiet piederumus iepakojuma apakšā

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

a Vispārējie drošības noteikumi

b Ārējā bloka uzstādīšanas rokasgrāmata

c Fluorēto siltumnīcefekta gāzu etiķete

d Fluorēto siltumnīcefekta gāzu etiķete vairākās valodās

e Enerģijas uzlīme (modeļiem RXTM-N2 un ARXTP-N2 atrodas uz bloka labajā pusē)

Uzstādītāja uzziņu grāmata

5 | Par bloku

5 Par bloku

5.1 Pārskats: Par bloku

BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS ROBEŽU

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

INFORMĀCIJA

Darbības ierobežojumus skatīt āra bloka jaunākajos tehniskajos datos Daikin reģionālajā tīmekļa vietnē (publiski pieejama).

Šajā nodaļā ir informācija par tālāk uzskaitīto:

▪ Ārējā bloka identifikācija

5.2 Identifikācija

PAZIŅOJUMS

Vienlaikus uzstādot vai apkalpojot vairākas iekārtas, NESAJAUCIET apkalpes paneļus starp dažādiem modeļiem.

5.2.1 Identifikācijas uzlīme: āra iekārta

Atrašanās vieta

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

6 Iekārtas uzstādīšana

BRĪDINĀJUMS

Uzstādīšanu veic uzstādītājs, materiālu un instalācijas izvēlei ir jāatbilst attiecīgo likumdošanas aktu prasībām. Eiropā attiecīgais standarts ir EN378.

Šajā nodaļā

6.1 Uzstādīšanas vietas sagatavošana.......................................................................................................................................... 25

6.1.1 Āra iekārtas uzstādīšanas vietas prasības .............................................................................................................. 26

6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos ........................................................ 28

6.2 Iekārtas atvēršana................................................................................................................................................................... 29

6.2.1 Par iekārtas atvēršanu............................................................................................................................................ 29

6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana ....................................................................................................... 29

6.3 Ārpus telpām uzstādāmās iekārtas montāža ......................................................................................................................... 29

6.3.1 Āra iekārtas montāža ............................................................................................................................................. 29

6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā .............................................................................................. 30

6.3.3 Uzstādīšanas konstrukcijas nodrošināšana............................................................................................................ 30

6.3.4 Ārējā bloka uzstādīšana.......................................................................................................................................... 31

6.3.5 Drenāžas nodrošināšana ........................................................................................................................................ 31

6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana .................................................................................... 31

6 | Iekārtas uzstādīšana

6.1 Uzstādīšanas vietas sagatavošana

NEUZSTĀDIET ierīci vietās, kas bieži tiek izmantota kā darba vieta. Būvdarbu (piemēram, slīpēšanas darbu) gadījumā, kad tiek rādīts liels daudzums putekļu, ierīce ir JĀAPSEDZ.

Izvēlieties tādu uzstādīšanas vietu, kurā var ienest un iznest ierīci.

UZMANĪBU!

▪ Pārbaudiet, vai uzstādīšanas vieta izturēs bloka svaru. Nepareiza uzstādīšana rada

briesmas. Tad iespējama arī vibrācija vai neparastas skaņas darbības laikā.

▪ Nodrošiniet pietiekami lielu apkopes vietu. ▪ Uzstādot bloku, gādājiet, lai tas NESASKARAS ar griestiem vai sienu, jo pretējā

gadījumā ir iespējama vibrācija.

▪ Izvēlieties tādu vietu, kur darbības troksnis vai karstā/aukstā gaisa izplūšana no

bloka nevienam netraucē.

▪ Ap iekārtu atstājiet pietiekami daudz brīvas vietas, lai nodrošinātu gaisa

cirkulāciju un varētu veikt iekārtas remontu.

▪ Izvairieties no vietām, kurās var noplūst uzliesmojoša gāze vai produkts. ▪ Uzstādiet blokus, strāvas kabeļus un sakaru vadus vismaz 3m attālumā no TV vai

radio uztvērēja, lai novērstu traucējumus. Atkarībā no izmantotajiem radioviļņiem 3m attālums var būt nepietiekams.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

PAZIŅOJUMS

NEDRĪKST novietot zem iekšējā un/vai ārējā bloka nekādus priekšmetus, kuri var samirkt. Pretējā gadījumā mitruma kondensācija uz bloka vai aukstumaģenta cauruļvadiem, gaisa filtra aizsērēšana vai drenāžas nosprostošanās var izraisīt ūdens pilēšanu, kas, savukārt, var notraipīt vai sabojāt zem bloka novietotos priekšmetus.

Uzstādītāja uzziņu grāmata

6 | Iekārtas uzstādīšana

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

6.1.1 Āra iekārtas uzstādīšanas vietas prasības

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

INFORMĀCIJA

Izlasiet arī šos nosacījumus:

▪ Vispārīgie nosacījumi uzstādīšanas vietai. Skatiet nodaļu “Vispārīgi piesardzības

pasākumi”.

▪ Prasības dzesētāja caurulēm (garums, augstuma atšķirība). Skatiet nodaļā

“Sagatavošanas pasākumi”.

Ievērojiet šādus norādījumus par atstarpēm:

a Gaisa izplūde b Gaisa ieplūde

PAZIŅOJUMS

Sienas augstumam ārēja bloka izejas pusē JĀBŪT ≤1200mm.

PAZIŅOJUMS

▪ NEKRAUJIET ierīces vienu uz otras. ▪ NEKARINIET ierīci pie griestiem.

Spēcīgs vējš (≥18 km/h), kas pūš pret āra iekārtas gaisa izplūdes vietu, rada īssavienojumu (izplūdes gaisa iesūkšana). Iespējamās problēmas:

▪ darba kapacitātes pasliktināšanās; ▪ bieža aizsalšana sildīšanas laikā; ▪ darbības traucējumi spiediena samazināšanās vai palielināšanās dēļ; ▪ salūzis ventilators (ja spēcīgs vējš nepārtraukti pūš pret ventilatoru; tas var sākt

griezties ļoti ātri, līdz salūzt).

Ja gaisa ieplūdes vieta tiek pakļauta vēja iedarbībai, ieteicams uzstādīt deflektora plāksni.

Ieteicams uzstādīt āra iekārtu ar gaisa ieplūdes vietu pret sienu, NEVIS tieši pret vēja plūsmu.

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

6 | Iekārtas uzstādīšana

a Deflektora plāksne

b Valdošais vēja virziens

c Gaisa izplūde

NEUZSTĀDIET iekārtu tālāk minētajās vietās.

▪ Skaņas jutīgās vietā (piemēram, guļamistabu tuvumā), lai darbības troksnis

neradītu apgrūtinājumu. Piezīme. Ja skaņa tiek mērīta faktiskajos uzstādīšanas apstākļos, mērīta vērtība var būt augstāka par skaņas spiediena līmeni, kas norādīts datu reģistra skaņas spektrā apkārtējas vides trokšņu un skaņas atbalss dēļ.

▪ No trokšņa sargājamas vietas (piemēram, guļamistabas tuvumā), lai darbības

troksnis neradīti problēmas.

INFORMĀCIJA

Skaņas spiediena līmenis ir mazāks par 70dBA.

▪ Vietās, kura atmosfērā ir minerāleļļas migliņa, izsmidzinājums vai tvaiki.

Plastmasas detaļas nolietojas un nokrīt vai rada ūdens noplūdi.

NAV ieteicams uzstādīt ierīci šādās vietās, jo tas var saīsināt iekārtas kalpošanas laiku:

▪ vietās, kur ir ievērojamas sprieguma svārstības, ▪ transportlīdzekļos un kuģos, ▪ vietās, kur ir skābju vai sārmu tvaiki.

Uzstādīšana jūrmalā. Pārliecinieties, ka ārējais bloks IR PASARGĀTS no jūras

vējiem. Tas nepieciešams, lai novērstu koroziju, ko izraisa lielais sāls daudzums gaisā, tādējādi saīsinot bloka kalpošanas laiku.

Uzstādiet ārējo bloku vietā, kur tas ir pasargāts no jūras vējiem. Piemērs: Ēkas aizmugurē.

Ja ārējais bloks nav pasargāts no jūras vējiem, ierīkojiet tam vējlauzi.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

▪ Vējlauža augstums≥1,5×ārējā bloka augstums ▪ Uzstādot vējlauzi, ņemiet vērā apkopes vietas prasības.

Uzstādītāja uzziņu grāmata

6 | Iekārtas uzstādīšana

a Jūras vējš b Ēka c Ārējais bloks d Vējlauzis

Ārējais bloks ir paredzēts uzstādīšanai tikai ārpus telpām un lietošanai šādā vides temperatūrā:

Dzesēšanas režīms Sildīšanas režīms

–10~46°C ar sauso

–25~24°C ar sauso termometru

termometru

6.1.2 Āra iekārtas papildu uzstādīšanas vietas prasības auksta klimata apstākļos

Aizsargājiet āra iekārtu no tiešiem saules stariem un nodrošiniet, ka āra iekārta NEKAD neapsnieg.

Uzstādītāja uzziņu grāmata

a Sniega jumtiņš vai nojume b Paaugstinājums c Valdošais vēja virziens d Gaisa izplūde

Ieteicams zem bloka atstāt vismaz 150mm brīvas vietas (300mm vietās, kur daudz snieg). Blokam jāatrodas arī vismaz 100 mm augstāk par sagaidāmo maksimālo sniega segas līmeni. Ja nepieciešams, ierīkojiet paaugstinājumu. Par to plašāk skatiet "6.3Ārpus telpām uzstādāmās iekārtas montāža"[429].

Apgabalos, kur uzsnieg daudz sniega, ir svarīgi izvēlēties tādu uzstādīšanas vietu, kur sniegs NEIETEKMĒ iekārtas darbību. Ja iespējama sānu snigšana, nodrošiniet, lai sniegs NEIETEKMĒTU siltummaiņa spirāli. Ja nepieciešams, uzstādiet sniega pārsegu vai šķūni un postamentu.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

6.2 Iekārtas atvēršana

1×

6.2.1 Par iekārtas atvēršanu

Dažreiz ir nepieciešams atvērt iekārtu. Piemērs:

▪ Pievienojot dzesētāja caurules ▪ Ja pievieno elektroinstalāciju ▪ Ja veic iekārtas apkalpi vai apkopi

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

NEATSTĀJIET iekārtu bez uzraudzības, ja ir noņemts apkopes pārsegs.

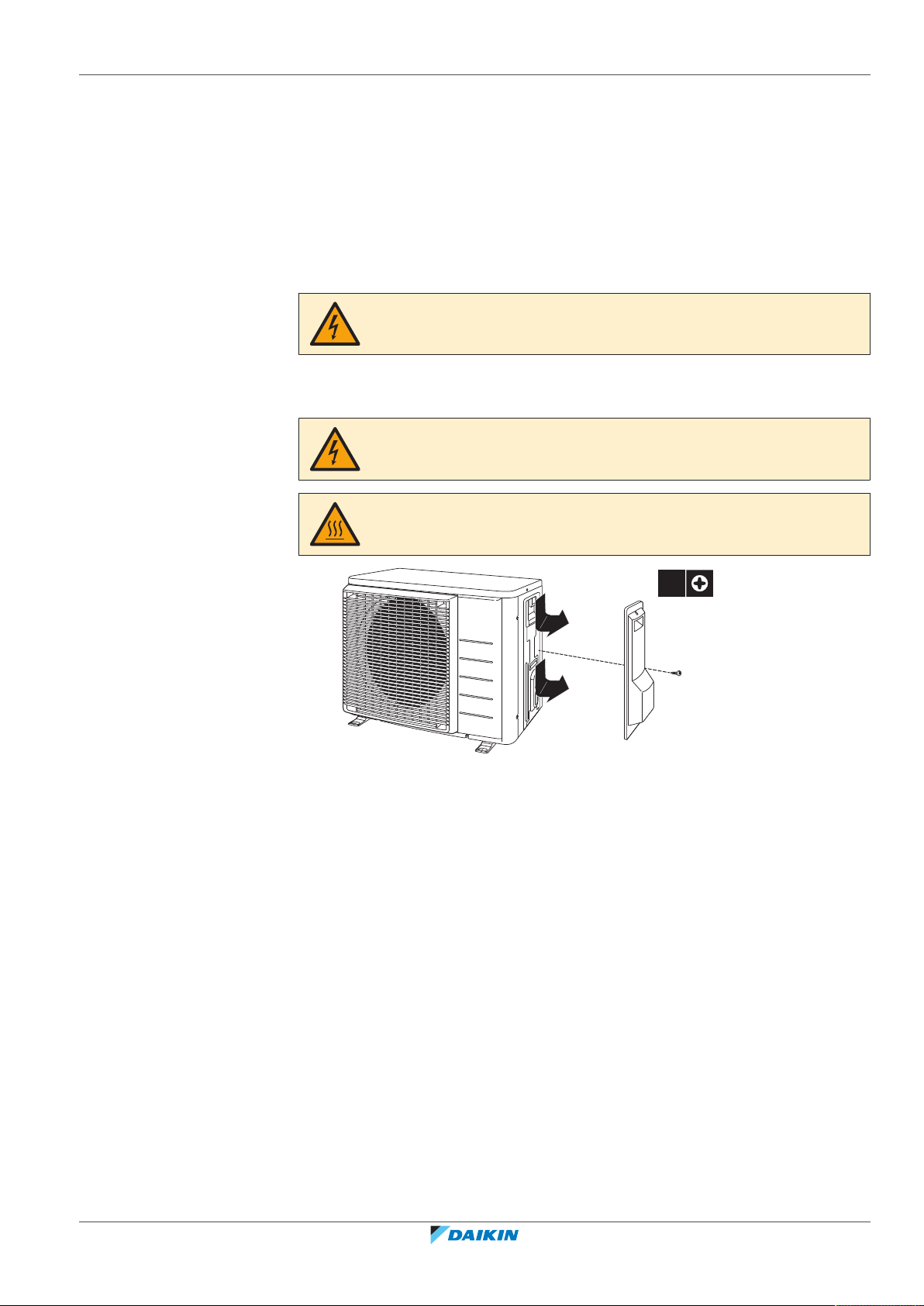

6.2.2 Ārpus telpām uzstādāmās iekārtas atvēršana

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

6 | Iekārtas uzstādīšana

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

6.3 Ārpus telpām uzstādāmās iekārtas montāža

6.3.1 Āra iekārtas montāža

Laika periods

Ārējais un iekšējais bloks ir jāuzstāda pirms aukstumaģenta cauruļvada pievienošanas pie abiem blokiem.

Parastā darbplūsma

Āra iekārtas montāža parasti sastāv no tālāk norādītajiem posmiem:

1 Uzstādīšanas konstrukcijas nodrošināšana. 2 Āra iekārtas uzstādīšana. 3 Drenāžas nodrošināšana. 4 Bloka nodrošināšana pret apgāšanos. 5 Iekārtas aizsardzība no sniega un vēja, uzstādot sniega pārsegu un deflektora

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

plāksni. Skatiet šeit: "6.1Uzstādīšanas vietas sagatavošana"[425].

Uzstādītāja uzziņu grāmata

6 | Iekārtas uzstādīšana

20 mm

330

524

211

(mm)

211

6.3.2 Piesardzības pasākumi āra iekārtas montāžas laikā

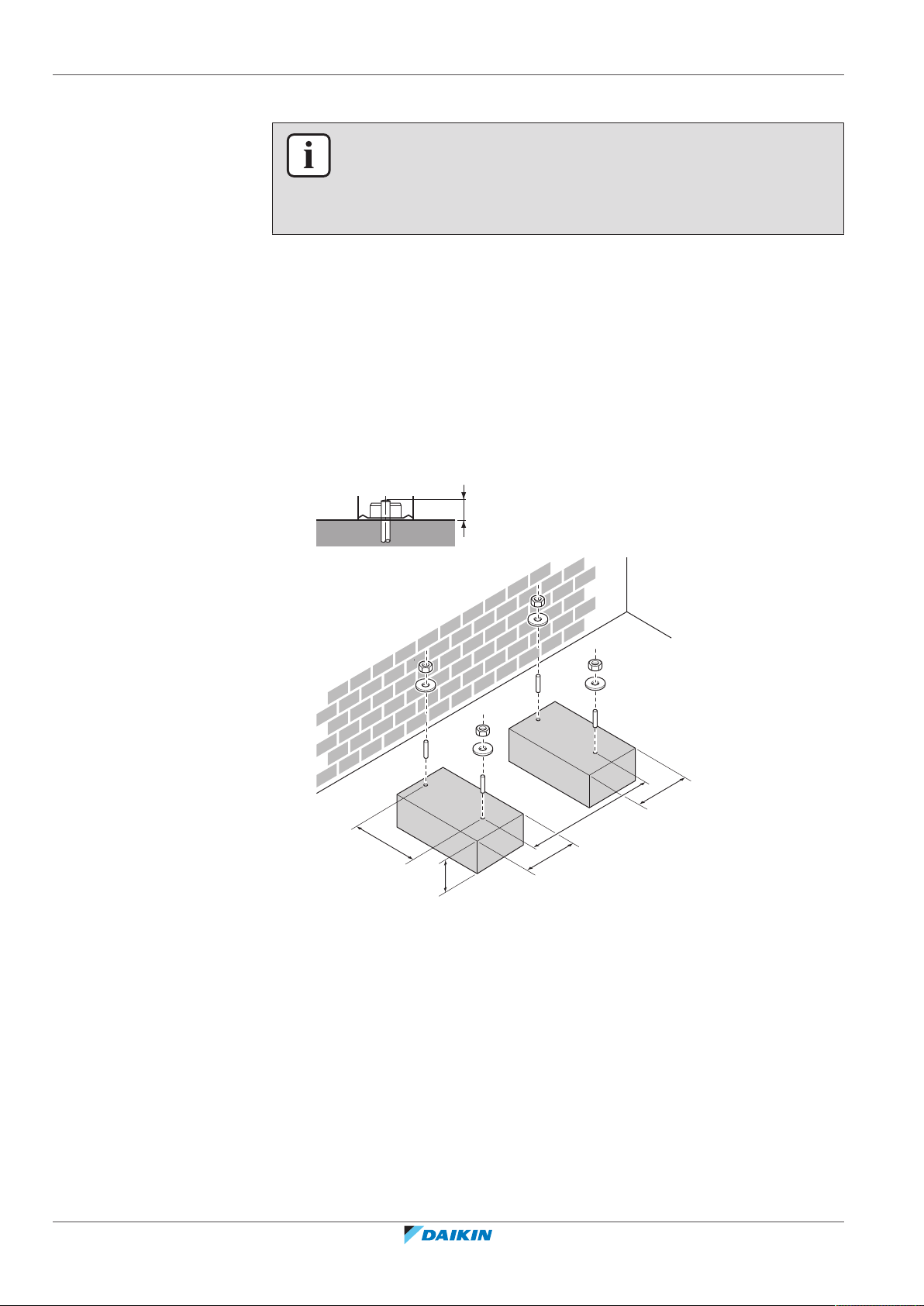

6.3.3 Uzstādīšanas konstrukcijas nodrošināšana

INFORMĀCIJA

Izlasiet arī piesardzības pasākumus un prasības tālāk norādītajās nodaļās:

▪ "2Vispārīgas drošības piesardzības pasākumi"[45] ▪ "6.1Uzstādīšanas vietas sagatavošana"[425]

Pārbaudiet uzstādīšanas vietas stiprumu un līmeni, lai iekārta neradītu darbības vibrācijas un trokšņus.

Izmantojiet vibrācijnoturīgu gumiju (ārējais piederums) tajos gadījumos, kad vibrācija var tikt pārnesta uz ēku.

Droši nostipriniet iekārtu, atbilstoši pamatu rasējumiem izmantojot pamatu skrūves.

Sagatavojiet 4 stiprinājumu skrūvju, uzgriežņu un paplākšņu M8 vai M10 komplektus (lauka piederumi).

Uzstādītāja uzziņu grāmata

a 100mm virs paredzamā sniega segas līmeņa

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

6.3.4 Ārējā bloka uzstādīšana

4× M8/M10

6.3.5 Drenāžas nodrošināšana

▪ Pārliecinieties, ka ir nodrošināta pareiza kondensāta aizplūšana. ▪ Uzstādiet bloku uz pamatnes, lai nodrošinātu pareizu drenāžu un novērstu

apledošanu.

6 | Iekārtas uzstādīšana

▪ Izveidojiet ap pamatni ūdens novadīšanas kanālu, lai no iekārtas apkārtnes

novadītu notekūdeņus.

▪ Nepieļaujiet notekūdeņu nonākšanu uz taciņas, lai tā aukstā laikā NEAPLEDO un

nekļūst slidena.

▪ Ja bloku piestiprināt uz rāmja, tad vispirms uzstādiet ūdensdrošu plāksni 150mm

no bloka apakšmalas, lai novērstu ūdens iekļūšanu blokā un drenāžas ūdens pilēšanu (sk.nākamo attēlu).

PAZIŅOJUMS

Ja iekārtu uzstāda auksta klimata apstākļos, tad jāveic vajadzīgie pasākumi, lai NEPIEĻAUTU izplūstošā kondensāta sasalšanu.

INFORMĀCIJA

Lai saņemtu informāciju par pieejamām opcijām, sazinieties ar izplatītāju.

6.3.6 Ārpus telpām uzstādāmās iekārtas apgāšanās novēršana

Ja bloku uzstāda tādā vietā, kur to var sašķiebt spēcīgs vējš, tad jāveic šādi drošības pasākumi:

1 Sagatavojiet 2 troses, kā parādīts šajā ilustrācijā (ārējie piederumi). 2 Pārvelciet 2 troses pāri ārējam blokam. 3 Ievietojiet gumijas loksni starp trosēm un ārējo bloku, lai troses nesaskrāpētu

krāsu (ārējie piederumi).

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

4 Piestipriniet trošu galus. 5 Nospriegojiet troses.

Uzstādītāja uzziņu grāmata

6 | Iekārtas uzstādīšana

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

7 Cauruļu uzstādīšana

Šajā nodaļā

7.1 Dzesētāja cauruļu sagatavošana ............................................................................................................................................ 33

7.1.1 Prasības dzesētāja caurulēm.................................................................................................................................. 33

7.1.2 Dzesētāja caurules izolācija.................................................................................................................................... 33

7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība ................................................................................. 34

7.2 Dzesēšanas šķidruma cauruļu pievienošana.......................................................................................................................... 34

7.2.1 Dzesētāja cauruļu pievienošanu ............................................................................................................................ 34

7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā ............................................................................. 35

7.2.3 Norādes dzesētāja cauruļu pievienošanai ............................................................................................................. 36

7.2.4 Norādes cauruļu liekšanai ...................................................................................................................................... 37

7.2.5 Caurules gala paplašināšana .................................................................................................................................. 37

7.2.6 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana ................................................................................. 37

7.2.7 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai ............................................... 39

7.3 Dzesēšanas šķidruma cauruļu pārbaude................................................................................................................................ 39

7.3.1 Dzesētāja cauruļu pārbaude .................................................................................................................................. 39

7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā ................................................................................... 40

7.3.3 Noplūžu pārbaude.................................................................................................................................................. 40

7.3.4 Vakuumžāvēšana.................................................................................................................................................... 41

7 | Cauruļu uzstādīšana

7.1 Dzesētāja cauruļu sagatavošana

7.1.1 Prasības dzesētāja caurulēm

INFORMĀCIJA

Par šiem drošības noteikumiem un prasībām lasiet arī "2 Vispārīgas drošības

piesardzības pasākumi"[45].

▪ Cauruļu materiāls: ar fosforskābi deoksidēts bezšuvju varš. ▪ Cauruļvada diametrs:

Šķidruma cauruļvads Ø6,4mm (1/4")

Gāzes cauruļvads Ø9,5mm (3/8")

▪ Cauruļvada atlaidināšanas pakāpe un biezums:

Outer diameter (Ø) Temper grade Thickness (t)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Atkarībā no attiecīgajiem tiesību aktiem un iekārtas maksimālā darba spiediena (sk. "PS High" uz iekārtas datu plāksnītes) var būt nepieciešams lielāks cauruļvada sieniņu biezums.

(a)

7.1.2 Dzesētāja caurules izolācija

▪ Izmantojiet polietilēna putas kā izolācijas materiālu:

- ar siltuma caurlaidību no 0,041 līdz 0,052 W/mK (no 0,035 līdz 0,045kcal/mh

°C)

- ar vismaz 120°C karstumizturību

▪ Izolācijas biezums

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

7 | Cauruļu uzstādīšana

ØiØ

ØpØ

Caurules ārējais diametrs

(Øp)

Izolācijas iekšējais

diametrs (Øi)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 12~15mm

Ja temperatūra ir lielāka par 30°C, bet mitrums ir lielāks par 80% relatīvā mitruma, izolācijas materiālu biezumam ir jābūt vismaz 20 mm, lai novērstu kondensātu uz izolācijas virsmas.

7.1.3 Aukstumaģenta cauruļvadu garuma un augstuma starpība

Kas? Attālums

Maksimālais pieļaujamais cauruļvadu garums 20m

Minimālais pieļaujamais cauruļvadu garums 1,5m

Maksimālā pieļaujamā augstumu starpība 15m

Izolācijas biezums (t)

7.2 Dzesēšanas šķidruma cauruļu pievienošana

UZMANĪBU!

▪ Ar aukstumaģentu R32 uzpildītām, objektā piegādātām iekārtām nedrīkst veikt

lodēšanu vai metināšanu.

▪ Saldēšanas iekārtas uzstādīšanas laikā daļu savienošanu ar vismaz vienu uzpildītu

daļu veikt, ņemot vērā šādas prasības:

ð telpās, kur uzturas cilvēki, aukstumaģenta R32 gadījumā nav pieļaujami pagaidu

BRĪDINĀJUMS

▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un

nelaimes gadījumus.

▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)

vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.

▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un

aizsargbrilles.

7.2.1 Dzesētāja cauruļu pievienošanu

Pirms dzesētāja cauruļu pievienošanas veicamie darbi

Pārliecinieties, ka iekštelpu un āra iekārta ir nostiprināta.

Parastā darbplūsma

Dzesētāja cauruļu pievienošana ietver:

▪ Dzesētāja cauruļu pievienošanu iekštelpu iekārtai ▪ Dzesētāja cauruļu pievienošanu ārā iekārtai

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

▪ Dzesētāja cauruļu izolāciju ▪ Ievērojiet norādījumus par šādām operācijām:

- Cauruļu locīšana

- Cauruļu galu paplatināšana

- Noslēgvārstu izmantošana

7.2.2 Piesardzības pasākumi dzesētāja cauruļu pievienošanas laikā

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ "2Vispārīgas drošības piesardzības pasākumi"[45] ▪ "7.1Dzesētāja cauruļu sagatavošana"[433]

BĪSTAMI! APDEGUMU/APPLAUCĒŠANĀS BRIESMAS

UZMANĪBU!

▪ Izmantojiet pie bloka piestiprinātu platgala uzgriezni. ▪ Lai novērstu gāzes noplūdi, uzklājiet aukstumaģenta eļļu tikai paplatinājuma

iekšpusē. Izmantojiet R32 aukstumaģenta eļļu.

▪ NEDRĪKST otrreiz izmantot iepriekš lietotus savienotājus.

7 | Cauruļu uzstādīšana

UZMANĪBU!

neuzstādiet žāvētāju. Žūstošais materiāls var izšķīst un sabojāt sistēmu.

PAZIŅOJUMS

Ņemiet vērā šos norādījumus, kas saistīti ar dzesētāja caurulēm:

▪ Dzesētāja ciklā izmantojiet tikai tam paredzēto dzesēšanas šķidrumu (piemēram,

neļaujiet ciklā iekļūt gaisam).

▪ Dzesētāja pievienošanas laikā izmantojiet tikai R32. ▪ Izmantojiet tikai tos piederumus (piemēram, kolektora manometra komplektu),

kas ir tieši piemēroti R32 uzstādīšanai, lai nerastos kļūmes saistībā ar spiedienu un nepieļautu nevajadzīgu materiālu (piemēram, minerāleļļas un mitruma) iekļūšanu sistēmā.

▪ Uzstādiet caurules tā, lai konuss NETIKTU pakļauts mehāniskajam spiedienam. ▪ Ņemiet vērā nākamajā tabulā iekļauto informāciju, lai nepieļautu netīrumu vai

putekļu iekļūšanu caurulēs.

▪ Esiet uzmanīgi, vadot vara caurules cauri sienām (skatiet zemāk izvietoto attēlu).

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

7 | Cauruļu uzstādīšana

0.4~0.8

±2

45°

90°

±2

ØA

7.2.3 Norādes dzesētāja cauruļu pievienošanai

Mērvienība Uzstādīšanas periods Aizsardzības metode

Āra iekārta >1mēnesis Savelciet cauruli

<1mēnesis Savelciet cauruli vai

Iekštelpu iekārta Neatkarīgi no perioda

izmantojiet lenti

INFORMĀCIJA

NEATVERIET dzesētāja noslēgšanas vārstu, ja nav pārbaudītas dzesētāja caurules. Ja nepieciešams pievienot papildu dzesēšanas šķidrumu, pēc uzpildes ieteicams atvērt dzesētāja noslēgšanas vārstu.

BRĪDINĀJUMS

Savienojot caurules, ņemiet vērā šādus norādījumus:

▪ Pārklājiet paplatinājuma iekšējo virsmu ar ētera eļļu vai estera eļļu, kad

piestiprināt platgala uzgriezni. Vispirms ar roku uzskrūvējiet 3 vai 4 apgriezienus, bet pēc tam stingri pievelciet.

▪ VIENMĒR lietojiet kopā divas uzgriežņu atslēgas, kad atskrūvējat platgala

uzgriezni.

▪ Vienmēr kopā lietojiet uzgriežņu atslēgu un dinamometrisko atslēgu, lai pievilktu

platgala uzgriezni, kad savienojat cauruļvadu. Tas nepieciešams, lai nepieļautu uzgriežņa sabojāšanu un noplūdes.

a Dinamometriskā atslēga b Uzgriežņu atslēga c Cauruļu savienojums d Platgala uzgrieznis

Cauruļvada izmēri

(mm)

Pievilkšanas

griezes moments

Platgala izmēri (A)

(mm)

Platgala forma

(mm)

(N•m)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Uzstādītāja uzziņu grāmata

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

7.2.4 Norādes cauruļu liekšanai

a b

Lociet caurules ar cauruļu locīšanas ierīci. Visiem cauruļu līkumiem jābūt pēc iespējas laidenākiem (liekuma rādiusam jābūt 30~40 mm vai lielākam).

7.2.5 Caurules gala paplašināšana

UZMANĪBU!

▪ Nepietiekams paplatinājums var izraisīt dzesētāja gāzes noplūdi. ▪ Konusus NEIZMANTOJIET atkārtoti. Lai novērstu iespējamu dzesētāja gāzes

▪ Izmantojiet iekārtas komplektācijā iekļautos konusa uzgriežņus. Izmantojot citus

1 Nogrieziet caurules galu ar cauruļu šķērēm. 2 Pavērsiet griezuma virsmu uz leju un noņemiet tai grātes, lai skaidas

NENONĀK caurulē.

7 | Cauruļu uzstādīšana

noplūdi, izmantojiet jaunus konusus.

konusa uzgriežņus, iespējama dzesētāja gāzes noplūde.

a Grieziet precīzi taisnā leņķī.

b Noņemiet grātes.

3 Noņemiet platgala uzgriezni no noslēgvārsta un uzskrūvējiet platgala uzgriezni

caurulei.

4 Uzlieciet caurulei platgala savienojumu. Iestatiet tieši tādā stāvoklī, kā parādīts

šajā attēlā.

Platgala rīks R32

sistēmai (sajūga tipa)

Sajūga tipa

(Ridgid tipa)

Parastais platgala rīks

Spārnuzgriežņa tipa

(Imperial tipa)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Pārbaudiet, vai platgals ir pareizi izveidots.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

a Platgala iekšējai virsmai JĀBŪT nevainojamai.

b Caurules galam JĀBŪT vienmērīgi paplatinātam ideālā aplī.

c Pārliecinieties, ka platgala uzgrieznis ir uzskrūvēts.

7.2.6 Noslēgšanas vārsta un apkopes pieslēgvietas izmantošana

UZMANĪBU!

NEDRĪKST atvērt vārstus, kamēr nav veikta paplatināšana. Tas var izraisīt gāzveida aukstumaģenta noplūdi.

Uzstādītāja uzziņu grāmata

7 | Cauruļu uzstādīšana

Noslēgšanas vārsta izmantošana

Jāņem vērā šādi norādījumi:

▪ Noslēgvārsti ir aizvērti rūpnīcā. ▪ Tālāk attēlā ir norādīti noslēgvārsta vadības detaļu nosaukumi.

a Apkopes atvere un tās vāks b Vārsta kāts c Ārējā cauruļvada savienojums d Kāta vāks

▪ Iekārtas darbības laikā abiem noslēgvārstiem jābūt atvērtiem. ▪ NEIZMANTOJIET pārmērīgu spēku, rīkojoties ar vārsta kātu. Pretējā gadījumā var

tikt sabojāts vārsta korpuss.

▪ VIENMĒR pievelciet noslēgvārstu ar uzgriežņu atslēgu, bet pēc tam pievelciet vai

atskrūvējiet platgala uzgriezni ar dinamometrisko atslēgu. NELIECIET uzgriežņu atslēgu uz kāta vāka, jo tādējādi var izraisīt aukstumaģenta noplūdi.

a Uzgriežņu atslēga b Dinamometriskā atslēga

▪ Ja sagaidāms zems darba spiediens (piemēram, kad dzesēšanu veic zemas āra

temperatūras apstākļos), tad ar silikona blīvēšanas materiālu pietiekami noblīvējiet gāzes caurules noslēgvārsta platgala uzgriezni, lai novērstu aizsalšanu.

Silikona blīvēšanas materiāls; pārliecinieties, ka nav spraugu.

Noslēgšanas vārsta atvēršana/aizvēršana

1 Noņemiet slēgvārsta pārsegu. 2 Uzlieciet sešstūra uzgriežņu atslēgu (šķidruma pusē: 4mm, gāzes pusē: 4mm)

vārsta kātam un pagrieziet vārsta kātu:

Grieziet pretēji pulksteņrādītāja virzienam, lai atvērtu Grieziet pulksteņrādītāja virzienā, lai aizvērtu

3 Pārtrauciet griešanu, kad noslēgšanas vārstu vairs NAV IESPĒJAMS pagriezt. 4 Uzstādiet noslēgšanas vārsta pārsegu.

Rezultāts: Tajā brīdī vārsts ir atvērts/aizvērts.

Apiešanās ar kāta vāciņu

Uzstādītāja uzziņu grāmata

▪ Vārsta vāciņš tiek noslēgts ar bultiņu norādītajā vietā. NESABOJĀJIET to.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

4P518023-7H – 2020.08

R32 dalītā sērija

▪ Pēc noslēgvārsta izmantošanas pievelciet kāta vāciņu un pārbaudiet, vai nav

radušās dzesētāja noplūdes.

Kāta vāks, šķidruma pusē 14,2~17,2

Kāta vāks, gāzes pusē 17,1~20,9

Apiešanās ar apkopes vāciņu

▪ VIENMĒR izmantojiet aukstumaģenta šļūteni ar vārsta depresora tapu, jo

apkopes atvere ir Šrādera ventilis.

▪ Pēc apkopes atveres apkalpošanas stingri pievelciet apkopes atveres vāku un

pārbaudiet, vai nav aukstumaģenta noplūdes.

Apkopes pieslēgvietas vāciņš 10,8~14,7

7 | Cauruļu uzstādīšana

Detaļa Pievilkšanas griezes moments (N∙m)

Vienums Pievilkšanas griezes moments (N•m)

7.2.7 Dzesēšanas šķidruma cauruļu pievienošana ārpus telpām uzstādāmajai iekārtai

▪ Cauruļvada garums. Ārējam cauruļvadam jābūt pēc iespējas īsākam. ▪ Cauruļvada aizsardzība. Āra caurulēm jābūt aizsargātām pret mehāniskiem

bojājumiem.

1 Pievienojiet šķidrā aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka

šķidruma noslēgvārsta.

a Šķidruma noslēgvārsts

b Gāzes noslēgvārsts

c Apkopes atvere

2 Pievienojiet gāzveida aukstumaģenta cauruli no iekšējā bloka pie ārējā bloka

gāzes noslēgvārsta.

PAZIŅOJUMS

Dzesētāja caurules starp iekštelpu un āra iekārtu ieteicams pārklāt ar apdares lenti.

7.3 Dzesēšanas šķidruma cauruļu pārbaude

7.3.1 Dzesētāja cauruļu pārbaude

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Āra iekārtas iekšējās dzesētāja caurules rūpnīcā ir pārbaudītas, lai novērstu noplūžu iespējamību. Jums jāpārbauda tikai āra iekārtas ārējās dzesētāja caurules.

Pirms dzesētāja cauruļu pārbaudes

Pārliecinieties, ka dzesētāja caurules ir savienotas ar āra iekārtu un iekštelpu iekārtu.

Uzstādītāja uzziņu grāmata

7 | Cauruļu uzstādīšana

7.3.2 Piesardzības pasākumi dzesētāja cauruļu pārbaudes laikā

Parastā darbplūsma

Dzesētāja cauruļu pārbaude parasti ietver norādītos posmus:

1 Dzesētāja cauruļu pārbaude, lai noskaidrotu, vai nav radušās noplūdes. 2 Dzesētāja cauruļu vakuumžāvēšana, lai likvidētu visu mitrumu, gaisu vai

slāpekli.

Ja iespējams, ka dzesētāja caurulēs ir mitrums (piemēram, caurulēs varētu būt iekļuvis ūdens), vispirms veiciet vakuumžāvēšanu, līdz viss mitrums tiek likvidēts.

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ "2Vispārīgas drošības piesardzības pasākumi"[45] ▪ "7.1Dzesētāja cauruļu sagatavošana"[433]

PAZIŅOJUMS

Izmantojiet 2posmu vakuumsūkni ar pretvārstu, kas var veikt izvadi pie –100,7kPa (−⁠1,007bāri) liela manometra spiediena (5Torr). Pārliecinieties, ka sūkņa eļļa neietek atpakaļ sistēmā, kamēr sūknis nedarbojas.

7.3.3 Noplūžu pārbaude

PAZIŅOJUMS

Izmantojiet šo vakuumsūkni tikai R32. Tā paša sūkņa izmantošana darbā ar citiem dzesētājiem var radīt bojājumus sūknim vai iekārtai.

PAZIŅOJUMS

▪ Pievienojiet vakuumsūkni gāzes noslēgšanas vārsta apkopes pieslēgvietai. ▪ Pirms noplūžu pārbaudes uzsākšanas vai vakuumžāvēšanas pārliecinieties, ka

gāzes noslēgšanas vārsts un šķidruma noslēgšanas vārsts ir atbilstoši aizvērts.

PAZIŅOJUMS

NEPĀRSNIEDZIET iekārtas maksimālo darba spiedienu (skatīt “PS High” uz ierīces datu plāksnītes).

PAZIŅOJUMS

Pārliecinieties, ka tiek izmantots ieteicamais burbuļu pārbaudes šķīdums, kas iegādāts pie vairumtirgotāja. Neizmantojiet ziepjūdeni, jo tas var veicināt konusa uzgriežņu sprēgāšanu (ziepjūdens var saturēt sāli, kas absorbē mitrumu, kas sasals, ja caurules atdzisīs), un/vai izraisīt konusa uzgriežņu koroziju (ziepjūdens var saturēt amonjaku, kas rada koroziju starp misiņa konusa uzgriezni un misiņa konusu).

Uzstādītāja uzziņu grāmata

1 Uzpildiet sistēmu ar slāpekļa gāzi līdz vismaz 200 kPa (2 bāri)

manometriskajam spiedienam. Lai konstatētu nelielas noplūdes, ir ieteicams izmantot spiedienu līdz 3000kPa (30bāri).

2 Lai pārbaudītu, vai nav noplūdes, lietojiet burbuļu pārbaudes šķīdumu visiem

savienojumiem.

3 Izvadiet visu slāpekļa gāzi.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

7.3.4 Vakuumžāvēšana

ihj

abc

f f

Vakuumsūkni un kolektoru savienojiet šādi:

1 Lietojiet sistēmā vakuumu, līdz spiediens kolektorā norāda −0,1MPa (−1bārs).

7 | Cauruļu uzstādīšana

BĪSTAMI! EKSPLOZIJAS IZRAISĪŠANAS RISKS

Bloku NEDRĪKST iedarbināt, ja tajā ir radīts vakuums.

a Zema spiediena manometrs

b Mērierīces kolektors

c Augsta spiediena manometrs

d Zema spiediena vārsts (Lo)

e Augsta spiediena vārsts (Hi)

f Uzpildīšanas šļūtenes

g Vakuumsūknis

h Vārstu uzvāžņi

i Apkopes atvere j Gāzes noslēgvārsts

k Šķidruma noslēgvārsts

2 Atstājiet sistēmu, kāda tā ir 4–5minūtes, un pārbaudiet spiedienu:

Ja spiediens… Tad…

Nemainās Sistēmā nav mitruma. Šī procedūra ir

pabeigta.

Palielinās Sistēmā ir mitrums. Pārejiet pie

nākamās darbības.

3 Veiciet sistēmas vakuumsūknēšanu vismaz 2stundas, līdz spiediens kolektorā

būs −0,1MPa (−1bārs).

4 Pēc sūkņa IZSLĒGŠANAS pārbaudiet spiedienu vismaz 1stundu. 5 Ja NEVARAT sasniegt vakuuma mērķa vērtību vai uzturēt vakuumu 1 stundu,

rīkojieties šādi:

▪ Vēlreiz pārbaudiet, vai nav noplūdes. ▪ Vēlreiz veiciet vakuumžāvēšanu.

PAZIŅOJUMS

Noteikti atveriet noslēgšanas vārstus, kad esat uzstādījis aukstumaģenta cauruļvadus un veicis vakuuma žāvēšanu. Ja iekārtu darbina ar aizvērtiem noslēgšanas vārstiem, tad ir iespējams kompresora bojājums.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

INFORMĀCIJA

Iespējams, ka pēc noslēgšanas vārsta atvēršanas iespējams dzesētāja caurulēs esošais spiediens NEPALIELINĀS. Šāda situācija var veidoties tāpēc, ka, piemēram, āra iekārtas kontūra izplešanās vārsts ir aizvērts, tomēr spiediena NEPALIELINĀŠANĀS nekādā veidā netraucē iekārtas darbību.

Uzstādītāja uzziņu grāmata

8 | Dzesēšanas šķidruma uzpilde

8 Dzesēšanas šķidruma uzpilde

Šajā nodaļā

8.1 Dzesētāja uzpilde.................................................................................................................................................................... 42

8.2 Par aukstumaģentu................................................................................................................................................................. 43

8.3 Piesardzības pasākumi dzesētāja uzpildes laikā..................................................................................................................... 44

8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana............................................................................................................ 44

8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana .......................................................................................... 44

8.6 Papildu dzesētāja uzpilde ....................................................................................................................................................... 44

8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana................................................................................. 45

8.1 Dzesētāja uzpilde

Ārējais bloks fabrikā ir uzpildīts ar aukstumaģentu, bet dažos gadījumos var būt nepieciešams rīkoties šādi:

Papildināt aukstumaģentu Ja kopējais cauruļvada garums ir lielāks

Kas Kad

par noteikto (sk.tālāk).

Pilnīga aukstumaģenta uzpilde no jauna Piemērs:

▪ Ja pārvieto sistēmu. ▪ Pēc noplūdes.

Papildināt aukstumaģentu

Pirms papildu aukstumaģenta uzpildīšanas noteikti pārliecinieties, ka ārējā bloka ārējā aukstumaģenta caurule ir pārbaudīta (noplūdes pārbaude, vakuuma žāvēšana).

INFORMĀCIJA

Atkarībā no iekārtām un/vai uzstādīšanas apstākļiem iespējams, ka elektroinstalācija jāpievieno pirms dzesētāja uzpildes.

Tipiska procedūra. Papildu aukstumaģenta uzpildīšanā parasti ir šādi posmi:

1 Nepieciešamā papildus uzpildāmā daudzuma noteikšana.

2 Vajadzības gadījumā papildu aukstumaģenta uzpildīšana.

3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana

ārējā bloka vāka iekšpusē.

Pilnīga aukstumaģenta uzpilde no jauna

Uzstādītāja uzziņu grāmata

Pirms pilnīgas aukstumaģenta uzpildīšanas no jauna obligāti veiciet šādas darbības:

1 Atgūstiet no sistēmas visu aukstumaģentu.

2 Pārbaudiet ārējā bloka ārējo aukstumaģenta cauruli (noplūdes pārbaude,

vakuuma žāvēšana).

3 Veiciet ārējā bloka iekšējās aukstumaģenta caurules vakuuma žāvēšanu.

PAZIŅOJUMS

Pirms pilnīgas uzpildes veiciet arī āra iekārtas iekšējo dzesētāja cauruļu vakuumžāvēšanu.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

Tipiska procedūra. Pilnīgā aukstumaģenta uzpildīšanā no jauna parasti ir šādi posmi:

1 Uzpildāmā aukstumaģenta daudzuma noteikšana.

2 Aukstumaģenta uzpildīšana.

3 Fluorēto siltumnīcefekta gāzu etiķetes aizpildīšana, etiķetes piestiprināšana

ārējā bloka vāka iekšpusē.

8.2 Par aukstumaģentu

Šim izstrādājumam ir fluoru saturošas siltumnīcefekta gāzes. NEIZLAIDIET gāzes atmosfērā.

Dzesētāja tips: R32 Globālās sasilšanas potenciāla (GWP) vērtība: 675

8 | Dzesēšanas šķidruma uzpilde

BRĪDINĀJUMS: VIEGLI UZLIESMOJOŠS MATERIĀLS

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

BRĪDINĀJUMS: MATERIĀLS AR ZEMĀKU UZLIESMOJAMĪBAS ROBEŽU

Aukstumaģents šajā blokā ir ar zemāku uzliesmojamības robežu.

BRĪDINĀJUMS

Ierīce ir jāglabā telpā, kurā nav pastāvīgi strādājošu aizdegšanās avotu (piemēram: atklāta liesma, strādājoša gāzes ierīce vai strādājošs elektriskais sildītājs).

BRĪDINĀJUMS

▪ Dzesētāja ķēdes daļas NEDRĪKST caurdurt vai dedzināt. ▪ NEDRĪKST izmantot tīrīšanas materiālus vai līdzekļus atkausēšanas procesa

paātrināšanai, ko nav ieteicis ražotājs.

▪ Ņemiet vērā, kas sistēmā esošais dzesētājs ir bez smaržas.

BRĪDINĀJUMS

Noplūdes gadījumā izslēdziet visus sildītājus, izvēdiniet telpu un vērsieties pie izplatītāja, kurš jums pārdeva iekārtu.

NELIETOJIET šādu iekārtu, kamēr apkopes speciālists nav novērsis bojājumu noplūdes vietā un apstiprinājis iekārtas gatavību lietošanai.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

BRĪDINĀJUMS

NEDRĪKST pieskarties nejauši noplūdušam aukstumaģentam. Tas var izraisīt smagus ievainojumus apsaldēšanas rezultātā.

Uzstādītāja uzziņu grāmata

8 | Dzesēšanas šķidruma uzpilde

8.3 Piesardzības pasākumi dzesētāja uzpildes laikā

8.4 Papildu dzesēšanas šķidruma daudzuma noteikšana

INFORMĀCIJA

Izlasiet arī brīdinājumus un prasības šādās nodaļās:

▪ "2Vispārīgas drošības piesardzības pasākumi"[45] ▪ "7.1Dzesētāja cauruļu sagatavošana"[433]

Ja kopējais šķidruma

Tad…

cauruļu garums ir…

≤10m NEPIEVIENOJIET papildu dzesēšanas šķidrumu.

>10m R=(kopējais šķidruma cauruļu garums (m)–

10m)×0,020 R=Papildu uzpilde (kg) (noapaļojot līdz 0,01kg)

INFORMĀCIJA

Caurules garums ir pielīdzināms šķidruma caurules garumam vienā virzienā.

8.5 Pilnīgai uzpildei nepieciešamā dzesētāja daudzuma noteikšana

INFORMĀCIJA

Ja nepieciešama pilnīga uzpilde, kopējais dzesētāja apjoms ietver rūpnīcā uzpildītā dzesētāja apjomu (skatīt iekārtas datu plāksnīti) un noteiktu papildu apjomu.

8.6 Papildu dzesētāja uzpilde

Uzstādītāja uzziņu grāmata

BRĪDINĀJUMS

▪ Izmantojiet tikai aukstumaģentu R32. Citas vielas var izraisīt sprādzienu un

nelaimes gadījumus.

▪ R32 satur fluorētas siltumnīcefekta gāzes. Tā globālās sasilšanas potenciāla (GWP)

vērtība ir 675. Neizlaidiet šo gāzi atmosfērā.

▪ Veicot aukstumaģenta uzpildīšanu, VIENMĒR lietojiet aizsargcimdus un

aizsargbrilles.

UZMANĪBU!

Lai kompresors netiktu sabojāts, NEUZPILDIET vairāk par noteikto dzesētāja tilpumu.

Priekšnoteikums: Pirms dzesētāja uzpildes pārliecinieties, ka dzesētāja caurules ir savienotas un pārbaudītas (noplūdes pārbaude un vakuumžāvēšana).

1 Savienojiet dzesēšanas šķidruma cilindru ar apkopes pieslēgumvietu. 2 Pievienojiet papildu dzesēšanas šķidrumu. 3 Atveriet gāzes noslēgšanas vārstu.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08

8 | Dzesēšanas šķidruma uzpilde

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

Ja nepieciešama atsūknēšana, jo jāveic sistēmas izjaukšana vai pārvietošana, skatiet

"16.2Atsūknēšana"[461], lai iegūtu plašāku informāciju.

8.7 Etiķetes par fluoru saturošām siltumnīcefekta gāzēm piestiprināšana

1 Aizpildiet etiķeti šādi:

a Ja fluorēto siltumnīcefekta gāzu etiķete vairākās valodās ir piegādāta kopā ar bloku (sk.piederumus),

noplēsiet etiķeti attiecīgajā valodā un uzlīmējiet to uz a.

b Rūpnīcā uzpildītā aukstumaģenta daudzums: sk.uz bloka datu plāksnītes

c Papildu uzpildītā aukstumaģenta daudzums

d Kopējais aukstumģenta daudzums

e Fluorēto siltumnīcefekta gāzu emisija no kopējā aukstumaģenta daudzuma, tonnās kā CO2ekvivalents.

f GWP = globālās sasilšanas potenciāls

PAZIŅOJUMS

Attiecīgie likumdošanas akti par fluorētajām siltumnīcefekta gāzēm nosaka, ka aukstumaģenta daudzumam blokā jānorāda gan svars, gan CO2 ekvivalents.

Formula daudzuma aprēķināšanai CO2 ekvivalenta tonnās: Aukstumaģenta GWP vērtība × kopējais aukstumaģenta daudzums [kg] / 1000

Izmantojiet GWP vērtību, kas norādīta aukstumaģenta uzpildīšanas uzlīmē.

2 Piestipriniet etiķeti ārpus telpām izmantojamās iekārtas iekšpusē blakus gāzes

un šķidruma noslēgšanas vārstiem.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 + ARXTP25+35N2V1B + RXTA30N2V1B R32 dalītā sērija 4P518023-7H – 2020.08

Uzstādītāja uzziņu grāmata

9 | Elektroinstalācija

9 Elektroinstalācija

Šajā nodaļā

9.1 Par elektroinstalācijas vadu pievienošanu

9.1 Par elektroinstalācijas vadu pievienošanu ............................................................................................................................. 46

9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā ...................................................................... 46

9.1.2 Norādes par elektroinstalācijas vadu pievienošanu .............................................................................................. 48

9.1.3 Standarta elektroinstalācijas komponentu specifikācija ....................................................................................... 49

9.2 Elektroinstalācijas vadu pievienošana āra iekārtai ................................................................................................................ 49

Pirms elektroinstalācijas pievienošanas

Pārliecinieties, ka:

▪ Dzesētāja caurules ir savienotas un pārbaudītas ▪ Ūdens caurules ir pievienotas

Parastā darbplūsma

Elektriskā vadojuma pievienošanā parasti ir šādi posmi:

1 Pārliecinieties, ka elektriskā tīkla rādītāji atbilst iekārtas elektrotehniskajām

prasībām.

2 Elektrisko vadu savienošana ar ārējo bloku. 3 Elektrisko vadu savienošana ar iekšējo bloku. 4 Pievienojiet pie elektriskā tīkla.

9.1.1 Piesardzības pasākumi elektroinstalācijas vadu uzstādīšanas laikā

BRĪDINĀJUMS

Ierīce jāuzstāda saskaņā ar valsts elektroinstalācijas noteikumiem.

BĪSTAMI! ELEKTROTRIECIENA SAŅEMŠANAS RISKS

INFORMĀCIJA

Par šiem drošības noteikumiem un prasībām lasiet arī "2 Vispārīgas drošības

piesardzības pasākumi"[45].

INFORMĀCIJA

Vēl lasiet "9.1.3Standarta elektroinstalācijas komponentu specifikācija"[449].

Uzstādītāja uzziņu grāmata

BRĪDINĀJUMS

▪ Ārējie vadi ir JĀUZSTĀDA pilnvarotam elektriķim, un tiem ir JĀATBILST spēkā

esošajiem tiesību aktiem.

▪ Izveidojiet elektriskos savienojumus ar fiksētajām elektroinstalācijām. ▪ Visiem uz vietas saliktajiem komponentiem un elektriskajām konstrukcijām ir

JĀATBILST spēkā esošajiem tiesību aktiem.

RXTM30+40N2V1B + RXTP25+35N2V1B9 + RXTP25+35N2V1B8 +

ARXTP25+35N2V1B + RXTA30N2V1B

R32 dalītā sērija

4P518023-7H – 2020.08
