Daikin RXTA30B2V1B, RXTM30R2V1B, RXTM40R2V1B, RXTP25R2V1B, RXTP35R2V1B Installer reference guide [et]

Paigaldaja teatmejuhend

Kaheosaline seeria R32

RXTA30B2V1B
RXTM30R2V1B
RXTM40R2V1B
RXTP25R2V1B
RXTP35R2V1B
ARXTP25R2V1B
ARXTP35R2V1B

Sisukord

Sisukord

1 Info kasutusjuhiste kohta 4

1.1 Info käesoleva dokumendi kohta.................................................................................................................................... 4

1.1.1 Hoiatuste ja sümbolite tähendus ................................................................................................................... 5

2 Üldised ettevaatusabinõud 7

2.1 Paigaldajale ..................................................................................................................................................................... 7

2.1.1 Üldine.............................................................................................................................................................. 7

2.1.2 Paigalduskoht ................................................................................................................................................. 8

2.1.3 Külmaaine R410A või R32 kasutamisel .......................................................................................................... 11

2.1.4 Elektriline ........................................................................................................................................................ 13

3 Ohutuse erijuhised paigaldajale 16

4 Info karbi kohta 22

4.1 Ülevaade: teave karbi kohta ........................................................................................................................................... 22

4.2 Välisseade........................................................................................................................................................................ 22

4.2.1 Välisseadme lahtipakkimine ........................................................................................................................... 22

4.2.2 Välisseadme käsitsemine................................................................................................................................ 22

4.2.3 Lisatarvikute eemaldamiseks välisseadmest.................................................................................................. 23

5 Seadme teave 24

5.1 Tuvastamine.................................................................................................................................................................... 24

5.1.1 Andmesilt: välisseade ..................................................................................................................................... 24

6 Seadme paigaldamine 25

6.1 Paigalduskoha ettevalmistus .......................................................................................................................................... 25

6.1.1 Nõuded välisseadme paigalduskohale ........................................................................................................... 26

6.1.2 Täiendavad nõuded välisseadme paigalduskohale külmas kliimas ............................................................... 28

6.2 Seadme avamine............................................................................................................................................................. 29

6.2.1 Teave seadme avamise kohta ........................................................................................................................ 29

6.2.2 Välisseadme avamiseks .................................................................................................................................. 29

6.3 Välisseadme monteerimine............................................................................................................................................ 29

6.3.1 Teave välisseadme monteerimise kohta........................................................................................................ 29

6.3.2 Ettevaatusabinõud välisseadme monteerimisel ............................................................................................ 30

6.3.3 Paigaldusstruktuur.......................................................................................................................................... 30

6.3.4 Välisseadme paigaldamine ............................................................................................................................. 31

6.3.5 Äravoolu tagamiseks ...................................................................................................................................... 31

6.3.6 Välisseadme kindlustamine ümber kukkumise eest ...................................................................................... 31

7 Torude paigaldamine 33

7.1 Külmaaine torustiku ettevalmistus................................................................................................................................. 33

7.1.1 Nõuded külmaaine torustikule....................................................................................................................... 33

7.1.2 Külmaaine torustiku isolatsioon ..................................................................................................................... 34

7.1.3 Külmaaine torustiku pikkus ja kõrguste vahe ................................................................................................ 34

7.2 Külmaaine torustiku ühendamine .................................................................................................................................. 34

7.2.1 Külmaaine torustiku ühendamine .................................................................................................................. 34

7.2.2 Ettevaatusabinõud külmaaine torustiku ühendamisel .................................................................................. 35

7.2.3 Juhised külmaaine torustiku ühendamisel..................................................................................................... 36

7.2.4 Torude painutusjuhised.................................................................................................................................. 37

7.2.5 Juhised toruotsa laiendamiseks ..................................................................................................................... 37

7.2.6 Sulgekraani ja teenindusava kasutamine ....................................................................................................... 37

7.2.7 Külmaaine torustiku ühendamine välisseadmele .......................................................................................... 39

7.3 Külmaaine torustiku kontrollimine ................................................................................................................................. 40

7.3.1 Külmaaine torustiku kontrollimine................................................................................................................. 40

7.3.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel................................................................................. 40

7.3.3 Lekete kontrollimine....................................................................................................................................... 40

7.3.4 Vaakumkuivatuse tegemine ........................................................................................................................... 41

Paigaldaja teatmejuhend

2

8 Külmaaine laadimine 43

8.1 Lisateave külmaaine laadimise kohta............................................................................................................................. 43

8.2 Teave külmaaine kohta................................................................................................................................................... 44

8.3 Külmaainete käsitsemise abinõud.................................................................................................................................. 45

8.4 Täiendava külmaaine koguse määramine ...................................................................................................................... 45

8.5 Täiemahulise taastäitmise koguse määramine .............................................................................................................. 45

8.6 Külmaaine lisamine ......................................................................................................................................................... 45

8.7 Fluoritud kasvuhoonegaaside etiketi kinnitamine ......................................................................................................... 46

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Sisukord

9 Elektripaigaldus 47

9.1 Teave elektrijuhtmestiku ühendamise kohta................................................................................................................. 47

9.1.1 Ettevaatusabinõud elektrijuhtmete ühendamisel ......................................................................................... 47

9.1.2 Juhised elektrijuhtmestiku ühendamiseks ..................................................................................................... 49

9.1.3 Standardjuhtmete komponentide tehnilised andmed .................................................................................. 50

9.2 Elektrijuhtmestiku ja välisseadme ühendamiseks.......................................................................................................... 50

10 Välisseadme paigaldamise lõpuleviimine 52

10.1 Välisseadme paigaldamise lõpetustööd......................................................................................................................... 52

10.2 Seadme sulgemine.......................................................................................................................................................... 52

10.2.1 Välisseadme sulgemine .................................................................................................................................. 52

11 Configuration 53

11.1 Seadistamine tehnoruumis kasutamiseks...................................................................................................................... 53

11.1.1 Tehaserežiimi seadistamine ........................................................................................................................... 53

12 Kasutuselevõtt 54

12.1 Ülevaade: kasutuselevõtt ............................................................................................................................................... 54

12.2 Ettevaatusabinõud kasutuselevõtmise ajal.................................................................................................................... 54

12.3 Esmase kasutuselevõtu eelne kontrollnimekiri.............................................................................................................. 55

12.4 Kontroll-loend kasutuselevõtu ajal................................................................................................................................. 55

12.5 Proovikäivituse tegemiseks............................................................................................................................................. 55

12.6 Välisseadme käivitamine................................................................................................................................................. 56

13 Kasutajale üleandmine 57

14 Hooldus ja teenindus 58

14.1 Ülevaade: hooldus ja teenindus ..................................................................................................................................... 58

14.2 Ettevaatusabinõud hooldustöödel ................................................................................................................................. 58

14.3 Välisseadme iga-aastase hoolduse kontrolltoimingud................................................................................................... 59

14.4 Teave kompressori kohta................................................................................................................................................ 59

14.5 Kasutamine talvel............................................................................................................................................................ 59

15 Veatuvastus 60

15.1 Ülevaade: veatuvastus.................................................................................................................................................... 60

15.2 Ettevaatusabinõud veaotsingul ...................................................................................................................................... 60

15.3 Probleemide lahendamine tunnuste järgi...................................................................................................................... 60

15.3.1 Ilming: siseseade on kaldu, vibreerib või müriseb......................................................................................... 60

15.3.2 Tunnus: süsteem EI küta ega jahuta oodatud viisil........................................................................................ 60

15.3.3 Ilming: veeleke................................................................................................................................................ 61

15.3.4 Ilming: uitvoolud............................................................................................................................................. 61

15.3.5 Ilming: seade EI tööta või on sellel põlemiskahjustus ................................................................................... 61

15.4 Rikete hindamine välisseadme trükkplaadi LED-tulede abil .......................................................................................... 61

16 Toote kasutuselt kõrvaldamine 62

16.1 Ülevaade: tootest vabanemine ...................................................................................................................................... 62

16.2 Tühjakspumpamine......................................................................................................................................................... 62

16.3 Sundjahutuse alustamine ja lõpetamine........................................................................................................................ 63

16.3.1 Sundjahutuse käivitamine ja seiskamine siseseadme lülitiga SEES/VÄLJAS.................................................. 63

16.3.2 Sundjahutuse käivitamine ja seiskamine siseseadme juhtpuldiga ................................................................ 63

17 Tehnilised andmed 64

17.1 Elektriskeem.................................................................................................................................................................... 64

17.1.1 Elektriskeemi ühtsed tingmärgid ................................................................................................................... 64

17.2 Toruskeem ...................................................................................................................................................................... 67

17.2.1 Torustiku skeem: Välisseade .......................................................................................................................... 67

18 Sõnastik 68

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

3

1 | Info kasutusjuhiste kohta

1 Info kasutusjuhiste kohta

1.1 Info käesoleva dokumendi kohta

Sihtrühm

Volitatud paigaldajad

TEAVITUSTÖÖ

Veenduge, et kasutajale on antud paberdokumentatsioon ja paluge tal see alles
hoida tulevaseks kasutamiseks.

HOIATUS

Veenduge, et paigaldamine, teenindamine, hooldamine ja remontimine ning
kasutatavad materjalid vastavad Daikin juhistele ja nimetatud toiminguid teevad vaid
pädevad töötajad. Euroopas ja piirkondades, kus kehtivad IEC standardid on
rakendatavaks standardiks EN/IEC 60335-2-40.

TEAVITUSTÖÖ

Selles dokumendis on esitatud vaid välisseadme paigaldamise juhised. Siseseadme
paigaldamise (siseseadme ülespanek, siseseadme külmatorustiku ühendamine,
elektrijuhtmestiku ühendamine siseseadmele jne) kohta vaadake juhiseid siseseadme
paigaldusjuhendist.

Juhendikomplekt

Käesolev juhend on osa dokumendikomplektist. Täiskomplekt koosneb:

▪ Ohutuse üldeeskirjad

- Ohutuseeskirjad, mis TULEB enne paigaldamist läbi lugeda

- Vorming: paberdokument (välisseadme pakkekastis)

▪ Välisseadme paigaldusjuhend

- Paigaldusjuhised

- Vorming: paberdokument (välisseadme pakkekastis)

▪ Kiirkasutusjuhend

- Paigalduskoha ettevalmistamine, teatmelised andmed jne.

- Vorming: Elektroonilised juhised saidil http://www.daikineurope.com/support-

and-manuals/product-information/

Dokumentide uusimad versioonid võite leida Daikin piirkondlikult veebilehelt või
saada seadme edasimüüjalt.

Paigaldaja teatmejuhend

4

Originaaldokumendid on inglise keeles. Kõik teised keeled on tõlked.

Tehnilised andmed

▪ Värskeim tehniliste andmete kokkuvõte on piirkondlikul Daikin veebisaidil

(avalikult kättesaadavad).

▪ Värskeimad täielikud tehnilised andmed on portaalis Daikin Business Portal

(vajalik on autentimine).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

1.1.1 Hoiatuste ja sümbolite tähendus

OHT

See sümbol tähistab olukorda, mis lõpeb surma või vigastusega.

OHT: ELEKTRILÖÖGI OHT

See sümbol tähistab olukorda, mis võib lõppeda elektrilöögiga.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

Viitab olukorrale, mille puhul võib tekkida oht saada üldine põletus või põletushaavad
väga madala temperatuuri või külma tõttu.

OHT: PLAHVATUSE OHT

Näitab olukorda, mis võib lõppeda plahvatusega.

HOIATUS

See sümbol tähistab olukorda, mis võib lõppeda kas surma või vigastusega.

1 | Info kasutusjuhiste kohta

HOIATUS: KERGSÜTTIV MATERJAL

ETTEVAATUST

See sümbol tähistab olukorda, mis võib lõppeda kerge või keskmise vigastusega.

MÄRKUS

See sümbol tähistab olukorda, mis võib lõppeda varustuse või vara kahjustusega.

TEAVITUSTÖÖ

See sümbol tähistab kasulikke nõuandeid või lisainfot.

Kasutatud sümbolid seadmel:

Sümbol Selgitus

Enne paigaldamist lugege paigaldus- ja kasutusjuhend ning
elektripaigaldise juhised läbi.

Enne hoolduse või teeninduse alustamist lugege läbi
hooldusjuhend.

Vaadake lisateavet paigaldaja ja kasutaja teatmikust.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Seadmel on pöörlevaid osi. Olge seadme hooldamisel või
ülevaatusel ettevaatlik.

Dokumentides kasutatavad sümbolid:

Sümbol Selgitus

Näitab joonise pealkirja või viitab sellele.
Näide: " 1–3 Joonise peakiri" tähendab "Joonis 3 peatükis

1".

Paigaldaja teatmejuhend

5

1 | Info kasutusjuhiste kohta

Sümbol Selgitus

Näitab tabeli pealkirjale või viitab sellele.
Näide: " 1–3 Tabeli pealkiri" tähendab "Tabel 3 peatükis 1".

Paigaldaja teatmejuhend

6

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2 Üldised ettevaatusabinõud

2.1 Paigaldajale

2.1.1 Üldine

Kui te pole kindel, kuidas seadet paigaldada või kasutada, küsige juhiseid oma
edasimüüjalt.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

▪ ÄRGE puudutage töötamise ajal või vahetult pärast seda jahutusaine torusid,

veetorusid ega siseosi. Seade võib olla liiga kuum või liiga külm. Oodake, kuni
seade saavutab tavatemperatuuri. Kui peate seda siiski puudutama, kandke
kaitsekindaid.

▪ ÄRGE puudutage kogemata lekkivat jahutusainet.

HOIATUS

Seadme või valikvarustuse vale paigaldamine või ühendamine võib põhjustada
elektrilöögi, lühiühenduse, lekke, tulekahju või mingi muu vigastuse seadmele.
Kasutage tarvikuid, lisavarustust ja varuosi, mille valmistaja või heakskiitja on Daikin.

2 | Üldised ettevaatusabinõud

HOIATUS

Veenduge, et paigaldamine, katsetamine ja rakendatavad materjalid vastaksid
kehtivatele määrustele (lisaks Daikin dokumentides kirjeldatud juhistele).

ETTEVAATUST

Kandke süsteemi paigaldamisel, hooldamisel või teenindamisel vajalikke
isikukaitsevahendeid (kaitsekindaid, kaitseprille,...).

HOIATUS

Rebige katki ja kõrvaldage kilest pakkekotid nii, et keegi, eelkõige lapsed ei saaks
nendega mängida. Võimalik oht: lämbumine.

HOIATUS

Rakendage vajalikke meetmeid, et takistada väikestel loomadel seadme kasutamist
pesavarjuna. Elektriliste osadega kokku puutuvad väikesed loomad võivad põhjustada
seadmes rikkeid, suitsu või tulekahjut.

ETTEVAATUST

ÄRGE puudutage õhu sissevõtuava ja seadme alumiiniumribisid.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

ETTEVAATUST

▪ ÄRGE asetage seadme peale mingeid esemeid.
▪ ÄRGE istuge, ronige või astuge seadmele.

Paigaldaja teatmejuhend

7

2 | Üldised ettevaatusabinõud

Seadmele tuleb sisse seada riiklike eeskirjadega kehtestatud päevik, milles on
esitatud vähemalt järgmised andmed: hooldusalane teave, remonditööd,
testimistulemused, ooteperioodid jne.

Seadme juures, ligipääsetavas kohas, PEAB OLEMA saadaval järgmine teave.

▪ Juhised selle kohta, kuidas süsteem seisata hädaolukorra puhul
▪ Tuletõrje, politsei ja kiirabi aadress
▪ Päevase ja öise aja kohta kehtivad telefoninumbrid abi kutsumiseks

Euroopa riikide jaoks on päeviku koostamise juhised esitatud standardis EN378.

2.1.2 Paigalduskoht

▪ Jätke seadme ümber piisavalt ruumi hooldamiseks ja õhuringluse tagamiseks.
▪ Veenduge, et paigalduskoht on seadme raskuse kandmiseks piisavalt tugev.
▪ Veenduge, et piirkond on ventileeritud. ÄRGE pange õhutusavadesse mingeid

esemeid.

MÄRKUS

Välisseadmel tehtavad tööd tuleb teostada kuivades ilmastikutingimustes, et vältida
vee sattumist seadmesse.

▪ Veenduge, et seade oleks tasane.

ÄRGE paigaldage seadet järgmistesse kohtadesse:

▪ Potentsiaalselt plahvatusohtlikesse keskkondadesse.
▪ Kohtadesse, kus leidub elektromagnetlaineid emiteerivaid masinaid.

Elektromagnetlained võivad häirida juhtimissüsteemi ja põhjustada varustuse
rikkeid.

▪ Kohtadesse, kus esineb tulekahju oht tuleohtlike gaaside (näiteks vedeldi või

bensiin) lekete, süsinikkiu või süttiva tolmu tõttu.

▪ Kohtadesse, kus toodetakse korrodeerivat gaasi (näiteks väävlishappegaas).

Vasktorude või joodetud osade korrosioon võib põhjustada jahutusaine lekkimist.

Juhised R32 külmaainet kasutavate seadmete kohta

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

HOIATUS

▪ ÄRGE torgake läbi ega põletage.
▪ ÄRGE kasutage mingeid lisavahendeid sulatuse kiirendamiseks või seadmestiku

puhastamiseks, välja arvatud need, mis on tootja poolt soovitatud.

▪ Veenduge, et R32 külmaaine EI SISALDA aurusid.

Paigaldaja teatmejuhend

8

HOIATUS

Seadet tuleb hoida nii, et oleks välditud selle mehaaniline vigastamine ja kohas, mis
on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat gaasi­või elektrikütte seadet); ruumi suurus peab vastama allpool esitatud nõuetele.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2 | Üldised ettevaatusabinõud

HOIATUS

Veenduge, et paigaldamine, teenindamine, hooldamine ja remontimine vastab tootja
Daikin juhistele ning rakenduvatele õigusaktidele (näiteks kasutuskohas kehtivatele
gaasiseadmete kasutamise eeskirjadele) ja neid toiminguid teevad pädevad töötajad.

HOIATUS

Kui üks või mitu ruumi on seadmega ühendatud kanalisüsteemi kaudu, siis veenduge:

▪ seal pole toimivaid süüteallikaid (näiteks lahtine leek, töötav gaasipõleti või

sisselülitatud elektrikütteseade), juhul kui põranda pindala on vähem kui
minimaalne põrandapindala A (m²);

▪ õhujaotussüsteemi pole paigaldatud lisaseadiseid, mis võivad olla süüteallikateks

(näiteks kuumad pinnad temperatuuriga üle 700°C või elektrisüsteemi
lülitusseade);

▪ õhujaotussüsteemis on vaid tootja poolt heaks kiidetud abiseadmed;
▪ õhu sissevõtu- ja väljalaskeavad on ühendatud vahetult ruumi õhukanalitega.

ÄRGE KASUTAGE ehitise õhuruume, näiteks ripplae kohal olevat ruumi õhu
sisendiks või väljundiks.

MÄRKUS

▪ Võtke meetmeid, et tõkestada külmaaine torustiku liigset vibratsiooni või

võnkumist.

▪ Kaitseseadised, torustikud ja liitmikud peavad olema kaitstud võimalikult hästi

keskkonnamõjude eest.

▪ Võtke meetmeid pikkade torustike paisumise ja kokkutõmbamise

kompenseerimiseks.

▪ Torustik peab olema projekteeritud ja paigaldatud nii, et ei tekiks süsteemi

vigastusi, mis on tingitud hüdraulilistest löökidest.

▪ Siseseade ja torustikud tuleb kindlalt kinnitada ja neid tuleb kaitsta seadmete või

torustike juhusliku purunemise või muude mõjude eest, mis võivad ilmneda
näiteks mööbli ümberpaigutusel või hoone remondil.

ETTEVAATUST

ÄRGE mingil juhul kasutage külmaaine lekete kontrollimisel seadmeid, mis võivad
tekitada sädet.

MÄRKUS

▪ ÄRGE kasutage uuesti liiteid ja vasktihendeid, mida on juba varem kasutatud.
▪ Jahutusaine süsteemi vaheliste osade paigaldamisel tehtavad liitekohad peavad

olema hoolduseks ligipääsetavad.

Nõuded paigalduseks vajaliku ruumiosa kohta

HOIATUS

Kui seade sisaldab külmaainet R32, siis PEAB põranda pindala ruumis, kuhu seade
paigaldatakse, kus seda käitatakse või varus hoitakse, olema suurem, kui minimaalne
põranda pindala, mis on määratud tabelis pindalaga A (m2). See kehtib järgmistele
seadistele:

▪ siseseadmed ilma külmaaine lekkeandurita; kui siseseadmetel on külmaaine

lekkeandur, juhinduge paigaldusjuhendist,

▪ välisseadmed, mis on paigaldatud või mida hoitakse varuks ruumides (nt talvel,

garaaž, masinaruum),

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

9

2 | Üldised ettevaatusabinõud

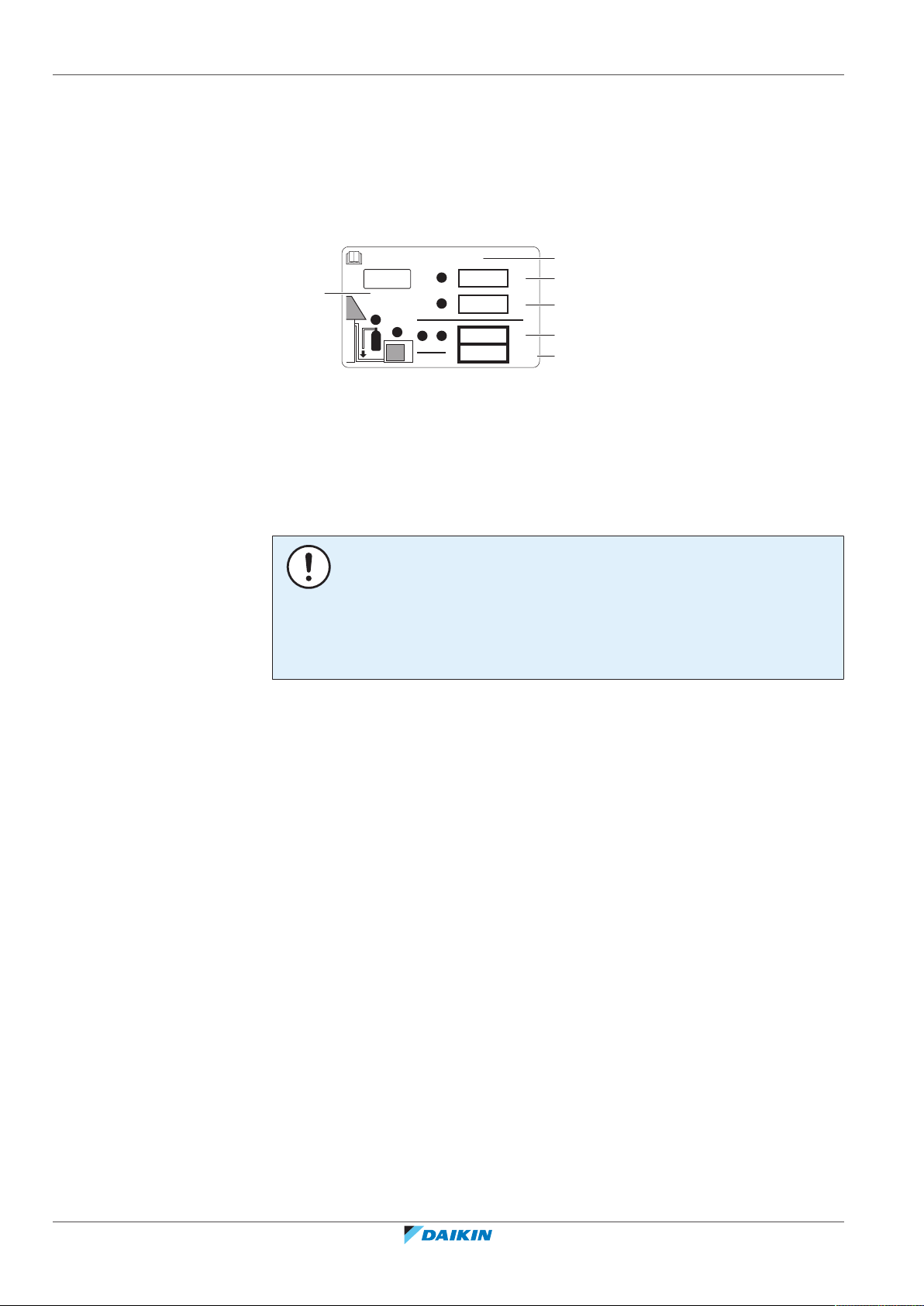

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

1000

GWP × kg

=

=

+

kg

=

kg

=

GWP: xxx

R32

Minimaalse põranda pindala määramine

1 Tehke kindlaks süsteemi laetud summaarne külmaaine kogus (=tehases laetud

2 Tehke kindlaks, millist graafikut või tabelit kasutada.

▪ Siseseadmetel: kas seade on paigaldatud lakke, seinale või põrandale?
▪ Välisseadmetel, mis on paigaldatud või hoitakse varus ruumides, sõltub see

Kui paigalduskõrgus on …, siis kasutage graafikut või tabelit juhtumi

MÄRKUS

▪ Torustik peab olema füüsiliste kahjustuse eest kaitstud.
▪ Torustiku paigaldustööde maht peab olema minimaalne.

kogus + täiendavalt laetud külmaaine kogus).

paigalduskõrgusest:

jaoks …

<1,8m Põrandal seisvad seadmed

1,8≤x<2,2m Seinale paigaldatud seadmed

≥2,2m Lakke paigaldatud seadmed

3 Minimaalse põranda pindala määramiseks kasutage graafikut või tabelit.

Paigaldaja teatmejuhend

10

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2 | Üldised ettevaatusabinõud

0

10

20

30

40

50

60

70

80

90

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

A

min

[m

2

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

A

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0
9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2
9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659
9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

A

min

(m2)

Floor-standing

unit

(c)

m (kg)

A

min

(m2)

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

2.1.3 Külmaaine R410A või R32 kasutamisel

Kui on kohaldatav. Vaadake lisateavet paigaldaja kasutusjuhendist või
juhendteatmikust.

m Süsteemi summaarne külmaaine kogus

A

Minimaalne põranda pindala

min

(a) Ceiling-mounted unit (= Lakke paigaldatud seade)
(b) Wall-mounted unit (= Seinale paigaldatud seade)
(c) Floor-standing unit (= Põrandal seisev seade)

MÄRKUS

Veenduge, et jahutusaine torude paigaldamisel arvestatakse kehtivate määrustega.
Euroopas kehtib standard EN378.

MÄRKUS

Veenduge, et objekti torustik ja ühendused EI PÕHJUSTA seadmetele mehaanilisi
pingeid.

HOIATUS

Katsete ajal ei tohi toode KUNAGI olla suurema surve all kui maksimaalne lubatud
surve (vt seadme andmeplaati).

Paigaldaja teatmejuhend

11

2 | Üldised ettevaatusabinõud

HOIATUS

Külmaaine lekke korral võtke asjakohaseid meetmeid. Kui külmaaine lekib, õhustage
piirkond viivitamatult. Võimalikud riskid on järgmised.

▪ Suletud ruumis olev liigne külmaaine kontsentratsioon võib põhjustada

hapnikupuudust.

▪ Kui külmaaine satub kokkupuutesse tulega, siis võib eralduda mürgine gaas.

OHT: PLAHVATUSE OHT

Pump ei tööta – Külmaaine lekib. Kui soovite süsteemi pumba abil tühjendada ja

selles on külmaaine ahela leke, siis võtke arvesse järgmist.

▪ ÄRGE kasutage pumba automaatfunktsiooni, millega saate suunata kogu süsteemi

külmaaine välisseadmesse. Võimalik tagajärg: Kompressor võib sisse sattunud
õhu tõttu ise süttida ja plahvatada.

▪ Kasutage eraldi taastesüsteemi, nii et seadme kompressor EI PEA tööle hakkama.

HOIATUS

Koguge eemaldatud külmaaine ALATI kokku. ÄRGE laske seda keskkonda sattuda.
Kasutage külmaaine eemaldamiseks vaakumpumpa.

MÄRKUS

Kui kõik torud on ühendatud, veenduge, et gaas ei lekiks. Kasutage gaasilekke
tuvastamiseks lämmastikku.

MÄRKUS

▪ ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud, et vältida kompressori

vigastamist.

▪ Kui külmaaine süsteem on avatud, TULEB külmaainet käidelda vastavalt

kehtestatud eeskirjadele.

HOIATUS

Veenduge, et süsteemis pole hapnikku. Külmaainet võib süsteemi laadida alles pärast
lekketesti ja vaakumkuivatamist.

Võimalik tagajärg: Kompressori isesüttimine või plahvatus, mis on tingitud hapniku
sattumisest selle sisemusse.

▪ Kui on vaja teha ümberlaadimine, juhinduge seadme tehasesildist. Sellel on kirjas

külmaaine tüüp ja vajalik kogus.

▪ Seade on tehases jahutusainega täidetud ning sõltuvalt toru suurusest ja torude

pikkustest võivad mõned süsteemid vajada täiendavat jahutusaine lisamist.

▪ Kasutage tööriistu ainult süsteemis kasutatava jahutusaine tüübiga, see

kindlustab rõhukindluse ning hoiab ära võõrmaterjali sattumise süsteemi.

Paigaldaja teatmejuhend

12

▪ Lisage vedel jahutusaine järgmiselt:

Kui Siis

Sifoontoru on olemas
(st silinder on märgistatud tekstiga

"Vedelikuga täitmis sifoon lisatud")

Lisage püstasendis silindriga.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2.1.4 Elektriline

2 | Üldised ettevaatusabinõud

Kui Siis

Sifoontoru EI ole olemas Lisage silindriga alla pööratud asendis.

▪ Avage jahutusaine silindrid aeglaselt.
▪ Lisage jahutusaine vedelal kujul. Selle lisamine gaasilisel kujul võib takistada

tavapärast tööd.

ETTEVAATUST

Pärast külmaaine laadimise lõpetamist või ajutist katkestamist sulgege külmaaine
ballooni kraan viivitamatult. Kui seda MITTE sulgeda, võib jääkrõhu tõttu siseneda
täiendav kogus külmaainet. Võimalik tagajärg: külmaine kogus on ebaõige.

OHT: ELEKTRILÖÖGI OHT

▪ Lülitage VÄLJA kõik toiteahelad, enne kui eemaldate karbi kaane, ühendate

juhtmeid või puudutate elektrilisi osi.

▪ Enne teenindamise alustamist ühendage toide lahti rohkem kui 10minutiks ja

mõõtke pinge toiteahela kondensaatori klemmidel või elektrilistel osadel. Pinge
PEAB olema alla 50 VDC, enne kui te võite elektrilisi osi puudutada. Klemmide
asukohti vaadake elektriskeemilt.

▪ ÄRGE puudutage elektrilisi osi niiskete kätega.
▪ ÄRGE jätke seadet järelevalveta, kui teenindusava kaas on eemaldatud.

HOIATUS

Kui tehases EI ole paigaldatud pealülitit või muid ühenduse katkestamise vahendeid,
millel oleks kõikidel poolidel kontakteraldus ülepinge tekkimise kategooria III
tingimustel, TULEB see paigaldada fikseeritud juhtmestikku.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

13

2 | Üldised ettevaatusabinõud

HOIATUS

▪ Kasutage juhtmestikus VAID vaskjuhtmeid.
▪ Veenduge, et objekti torustik vastab kehtestatud eeskirjadele.
▪ Kasutuskoha juhtmestikku tohib paigaldada VAID vastavuses seadme komplektis

olevale elektriskeemile.

▪ ÄRGE juhtmeköidikuid pigistage millegi vahele ja veenduge, et need EI puutu

kokku torude ja teravate servadega. Veenduge, et klemmidele ei rakendu välised
mehaanilised jõud.

▪ Veenduge, et seadmetele on ühendatud maandusjuht. ÄRGE ühendage maandust

torude külge ega liigpingepiiriku või telefoniliini maandusjuhtme külge. Ebaõige
maandus võib tingida elektrilöögi.

▪ Kasutage ainult selleks ettenähtud elektritoite ahelat. ÄRGE kasutage

elektritoiteks teise seadme toidet.

▪ Veenduge, et sulavkaitsmed ja kaitselülitid vastavad nõuetele.
▪ Veenduge, et on paigaldatud rikkevoolukaitselüliti. Muidu võite saada elektrilöögi

või põhjustada tulekahju.

▪ Kui paigaldate rikkevoolukaitselüliti, veenduge, et see on ühilduv inverteriga

(talub kõrgsageduslikku elektrilist müra), et vältida rikkevoolukaitselüliti
ebakohast rakendumist.

ETTEVAATUST

▪ Toite ühendamisel tuleb kõige esimesena ühendada maandusjuhe, enne kui

ühendada faasijuhtmed.

▪ Toite lahti ühendamisel tuleb kõige esimesena lahti ühendada faasijuhtmed, enne

kui lahti ühendada maandusjuhe.

▪ Toitejuhtmete juhtmesoonte pikkus tõmbekaitse ja klemmliistu vahel tuleb valida

selline, et faasijuhtmed pingulduvad enne maandusjuhtme pinguldumist, kui
toiteühenduse juhtmed on tõmbekaitsest lahti tõmmatud.

MÄRKUS

Elektrijuhtmestiku ühendamisel järgige järgmisi nõudeid:

▪ ÄRGE ühendage klemmide alla erineva läbimõõduga juhtmesooni (lõtv kontakt

võib põhjustada kuumenemist).

▪ Ühendage kõrvuti vaid sama läbimõõduga juhtmesooni, nagu on näidatud

joonisel.

▪ Kasutage ettenähtud toitekaablit ja ühendage juhtmesooned klemmidega

nõutava pingusega, seejärel kinnitage kaabel seadme korpuse külge, et vältida
väliste jõudude edasikandumist klemmliistule.

▪ Kasutage klemmikruvide pingutamiseks nõuetelevastavat kruvikeerajat. Väikese

otsakuga kruvikeeraja vigastab pead ja sellega pole pingutamine võimalik.

▪ Klemmikruvide liigpingutamine võib need lõhkuda.

Paigaldaja teatmejuhend

14

HOIATUS

▪ Pärast elektritööde lõpetamist veenduge, et kõik elektrilised osad ja elektriliste

osade karbi klemmid oleksid turvaliselt ühendatud.

▪ Veenduge enne seadme käivitamist, et kõik katted oleks suletud.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2 | Üldised ettevaatusabinõud

MÄRKUS

Kehtib vaid juhul, kui toitesüsteem on kolmefaasiline ja kompressoril on SISSE/VÄLJA
käivitusmeetod.

Kui on pöördfaasi tõenäosus pärast hetkelist voolukatkestust või toite sisse- ja
väljalülitumist toote kasutamise ajal, paigaldage lokaalne pöörfaasi kaitseahel. Toote
käitamine pöördfaasiga võib kahjustada kompressorit ja muid osi.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

15

3 | Ohutuse erijuhised paigaldajale

3 Ohutuse erijuhised paigaldajale

Järgige järgnevaid ohutusjuhiseid ja kohalikke eeskirju.

Välisseadme käsitsemine (vaadake juhiseid

käsitsemine"[422]

)

ETTEVAATUST

Vigastuste vältimiseks ÄRGE puudutage seadme õhu sissevõttu ega alumiiniumist
ventilaatoreid.

Seadme paigaldamine (vaadake jaotist

"6Seadme paigaldamine"[425]

HOIATUS

Paigaldustööd peab tegema pädev töötaja, materjalide valik ja paigaldusviis peab
vastama kohaldatavatele õigusaktidele. Euroopas on rakendatavaks standardiks
EN378.

Paigalduskoht (vaadake jaotist

"6.1Paigalduskoha ettevalmistus"[425]

ETTEVAATUST

▪ Kontrollige, et paigalduskoht on seadme massi kandmiseks piisavalt tugev.

Ebaõige paigaldamine on ohtlik. See võib põhjustada vibratsioone ja töömüra.

▪ Tagage piisavad hooldusvahed.
▪ ÄRGE paigaldage seadet kokkupuutesse lae või seinaga, sest see võib põhjustada

vibratsioone.

"4.2.2Välisseadme

)

)

HOIATUS

Seadet tuleb hoiustada nii, et oleks välditud selle mehaaniline vigastamine ja kohas,
mis on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat
gaasi- või elektrikütte seadet). Ruumi suurus peab olema selline, nagu on määratud
ohutuse üldeeskirjades.

Seadme avamine (vaadake jaotist

"6.2Seadme avamine"[429]

OHT: ELEKTRILÖÖGI OHT

ÄRGE jätke seadet järelevalveta, kui selle hoolduskate on eemaldatud.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

OHT: ELEKTRILÖÖGI OHT

Külmaaine torustiku ühendamine (vaadake jaotist

ühendamine"[434]

)

ETTEVAATUST

Kaheosalise süsteemi torustik ja liitmikud peavad asustatud ruumis olema tehtud
püsiühendusega, välja arvatud need ühendused, mis vahetult ühendavad torustikke
siseseadmetele.

)

"7.2Külmaaine torustiku

Paigaldaja teatmejuhend

16

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

3 | Ohutuse erijuhised paigaldajale

ETTEVAATUST

▪ Seadmetel, mis on tarne ajal täidetud külmaainega R32, ei tohi teha

paigalduskohal jootmis- ja keevitustöid.

▪ Jahutussüsteemide paigaldamisel, tuleb osad, millest vähemalt üks osa on

laaditud, ühendada järgmisi nõudeid arvesse võttes: ruumides, kus viibivad
inimesed, pole objektil tehtavates külmaaine R32 torustike liitekohtades lubatud
kasutada lahtivõetavat ühendust, välja arvatud siseseadet torustikuga vahetult
ühendav liitekoht. Kasutuskohal tehtud ühendused, mis siseseadet torustikuga
vahetult ühendavad, peavad olema lahtivõetavad.

ETTEVAATUST

▪ Kasutage surumutrit, mis on seadme küljes.
▪ Gaasilekke vältimiseks kandke külmaseadme õli vaid koonuse siseosale. Kasutage

õli, mis sobib külmaainele R32.

▪ ÄRGE kasutage liitmikke uuesti.

ETTEVAATUST

▪ ÄRGE ÕLITAGE koonuspinda mineraalõliga.
▪ ÄRGE kasutage varem kasutuselolnud torustikke.
▪ Seadme tööea pikendamiseks ÄRGE paigaldage sellele külmaainet R32 kasutavale

seadmele kuivatit. Kuivatusmaterjal võib lahustuda ja süsteemi kahjustada.

HOIATUS

Enne kompressori käivitamist peab külmaaine torustik olema kindlalt ühendatud. Kui
kompressori töötamise ajal külmaaine torustik POLE ühendatud ja sulgekraan on
avatud, siis imetakse süsteemi õhku sisse. See põhjustab külmatsüklis ebanormaalse
rõhu, mis võib seadet kahjustada ja põhjustada kehavigastusi.

ETTEVAATUST

▪ Ebapiisav laiendamine võib põhjustada külmagaasi lekkimise.
▪ ÄRGE kasutage vana koonust uuesti. Vormige uued koonused, et külmagaasi

lekkimist vältida.

▪ Kasutage survemutreid, mis on liitmiku komplektis. Muude survemutrite

kasutamisel võib külmagaas lekkida.

ETTEVAATUST

ÄRGE avage kraane enne kui toruotste laiendused on tehtud. See võib põhjustada
gaasilekke.

OHT: PLAHVATUSE OHT

ÄRGE liigutage seadet vaakumpumpamise ajal.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

17

3 | Ohutuse erijuhised paigaldajale

Külmaaine laadimine (vaadake jaotist

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui
külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga,
siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge
edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on
kõrvaldatud.

HOIATUS

▪ Kasutage lisamiseks ainult külmaainet R32. Muud ained võivad põhjustada

lämbumist ja hingamisraskusi.

▪ R32 sisaldab fluoritud kasvuhoonegaase. Globaalse soojenemise potentsiaali

(GWP) väärtus on 675. ÄRGE LASKE sellel gaasil õhku sattuda.

▪ Külmaaine laadimisel kandke ALATI kummikindaid ja kaitseprille.

ETTEVAATUST

ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud, et vältida kompressori
vigastamist.

"8Külmaaine laadimine"[443]

)

HOIATUS

ÄRGE puudutage rikke tõttu lekkivat külmaainet. See võib põhjustada raskeid
külmakahjustusi.

Elektrisüsteemi paigaldamine (vaadake jaotist

HOIATUS

▪ Kasutuskohal tohib juhtmestikku paigaldada vaid volitatud elektrik ja see PEAB

vastama asjassepuutuvatele eeskirjadele.

▪ Tehke elektriühendused olemasoleva juhtmestikuga.
▪ Kõik objektil koostatud osad ja kõik elektripaigaldised PEAVAD vastama

asjassepuutuvatele eeskirjadele.

HOIATUS

▪ Kui energiavarustus ei sisalda N-faasi või see on vale, võivad seadmetes ilmneda

rikked.

▪ Looge korralik maandus. ÄRGE maandage seadet vee- või muude torude,

liigpingepiiriku ega telefonimaanduse külge. Mittetäielik maandus võib
põhjustada elektrilööki.

▪ Paigaldage vajalikud kaitsmed ja võimsuslülitid.
▪ Kinnitage elektrijuhtmed juhtmeköidistega nii, et juhtmed EI puutu kokku

teravate servade või torudega, eriti kõrgrõhu poolel.

▪ ÄRGE kasutage harujuhtmeid, kiudjuhtmeid, pikendusjuhtmeid või

tähthargnemisega ühendusi. Need võivad põhjustada ülekuumenemist,
elektrilööki või tulekahju.

▪ ÄRGE paigaldage faasi kompensatsioonikondensaatorit, sest seadme on

varustatud inverteriga. Faasi kompensatsioonikondensaatori vähendab võimsust
ja võib põhjustada õnnetusi.

"9Elektripaigaldus"[447]

)

Paigaldaja teatmejuhend

18

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

3 | Ohutuse erijuhised paigaldajale

HOIATUS

Kasutage elektritoite kaablitena ALATI mitmesoonelisi kaableid.

HOIATUS

Kasutage kõiki pooluseid lahutavaid lahklüliteid, millel on kontktpunktide vahe
vähemalt 3mm, et tagada III kategooria ülekoormusel täielik lahtiühendamine.

HOIATUS

Kui toitejuhe on vigastatud, siis TULEB see ohutuse tagamiseks lasta asendada tootja,
tema hooldusettevõtte või samaväärse hooldaja poolt, et ohtu vältida.

HOIATUS

ÄRGE ühendage toitepinget siseseadmele. See võib ajendada elektrilöögi või
tulekahju.

HOIATUS

▪ ÄRGE kasutage selle seadme sees iseostetud elektriseadmeid.
▪ ÄRGE tehke klemmliistul toite haruühendus dreenimispumba jne toite jaoks. See

võib ajendada elektrilöögi või tulekahju.

HOIATUS

Hoidke sidejuhtmestik eemale vasktorudest, millel pole soojusisolatsiooni, sest
sellised torud kuumenevad kõrge temperatuurini.

OHT: ELEKTRILÖÖGI OHT

Kõik elektrilised osad (kaasa arvatud termotakistid) on toitepinge all. Ärge puudutage
neid paljaste kätega.

OHT: ELEKTRILÖÖGI OHT

Enne teenindamise alustamist ühendage toide lahti rohkem kui 10 minutiks ja
mõõtke pinge toiteahela kondensaatori klemmidel või elektrilistel osadel. Pinge PEAB
olema alla 50V DC, enne kui te võite elektrilisi osi puudutada. Klemmide asukohti
vaadake elektriskeemilt.

Siseseadme paigaldamine (vaadake jaotist

lõpuleviimine"[452]

)

OHT: ELEKTRILÖÖGI OHT

▪ Veenduge, et süsteem on nõuetekohaselt maandatud.
▪ Enne hooldamise alustamist lülitage seadme toide välja.
▪ Enne toitepinge sisse lülitamist paigaldage lülituskarbi kate.

"10Välisseadme paigaldamise

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Esmakäivitus (vaadake jaotist

OHT: ELEKTRILÖÖGI OHT

"12Kasutuselevõtt"[454]

)

Paigaldaja teatmejuhend

19

3 | Ohutuse erijuhised paigaldajale

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

ETTEVAATUST

ÄRGE TEHKE testimist sel ajal kui sisendseadmetega tehakse mingeid töid.

Sel ajal, kui toimub testimine, töötab MITTE ainult sisendseade, vaid ka välisseade.
Sel ajal kui toimub testimine, on sisendseadmega töötada ohtlik.

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu sisend- või
väljundavadesse. ÄRGE eemaldage ventilaatori kaitsekatet. Ventilaator võib suurel
kiirusel pööreldes vigastusi tekitada.

Hooldamine ja teenindamine (vaadake jaotist

OHT: ELEKTRILÖÖGI OHT

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

HOIATUS

▪ Enne ükskõik milliste hooldus- või remonditööde läbiviimist lülitage toitepaneelil

olev kaitselüliti ALATI välja, eemaldage sulavkaitsmed või lahutage seadme
kaitseseadised.

▪ Ärge puudutage pingestatud osi enne 10 minuti möödumist, et vältida elektrilöögi

saamise ohtu.

▪ Arvestage sellega, et mõned elektriliste osade sektsioonid on kuumad.
▪ Veenduge, et te EI puuduta voolu juhtivaid osi.
▪ ÄRGE peske seadet veega. See võib põhjustada elektrilööki või tulekahju.

Teave kompressori kohta

"14Hooldus ja teenindus"[458]

)

Paigaldaja teatmejuhend

20

OHT: ELEKTRILÖÖGI OHT

▪ Kasutage seda kompressorit vaid maandatud süsteemis.
▪ Enne kompressori hooldamise alustamist lülitage toide välja.
▪ Pärast hooldamist pange lülituskarbi kate ja teeninduskate oma kohtadele.

ETTEVAATUST

Kandke alati kaitseprille ja kaitsekindaid.

OHT: PLAHVATUSE OHT

▪ Kompressori eemaldamisel kasutage torulõikurit.
▪ Ärge kasutage jootmispõletit.
▪ Kasutage ainult heakskiidetud külmaaineid ja määrdeained.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

3 | Ohutuse erijuhised paigaldajale

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

Ärge puudutage kompressorit paljaste kätega.

Rikkeotsing (vaadake jaotist

OHT: ELEKTRILÖÖGI OHT

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

HOIATUS

▪ Seadme lülituskarbi kontrollimisel veenduge ALATI, et seadme toide on välja

lülitatud. Lülitage vastav kaitselüliti välja.

▪ Kui ohutusseadis on rakendunud, siis lülitage seade välja, tehke kindlaks

rakendumise põhjus, enne kui selle lähtestate. ÄRGE sillake kaitseseadiseid või
muutke nende sätteid erinevaks tehase vaikesätetest. Kui te ei leia rikke põhjust,
küsige abi oma edasimüüjalt.

HOIATUS

Selleks, et vältida kütteseadme termokaitse tahtmatust lähtestamisest tekkida võivat
riski, EI TOHI toiteahelasse olla paigaldatud väline lülitusseade, näiteks taimer, samuti
ei ole lubatud kütteseadet lülitada toitevõrku, mida tarnija regulaarselt SISSE ja VÄLJA
lülitab.

"15Veatuvastus"[460]

)

OHT: ELEKTRILÖÖGI OHT

▪ Kui seade ei tööta, siis on LED-tuled trükkplaadil välja lülitatud, et energiat säästa.
▪ Kuid isegi siis, kui LED-tuled on välja lülitatud, võib klemmplaat ja trükkplaat pinge

all olla.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

21

4 | Info karbi kohta

2

1

3

4 Info karbi kohta

4.1 Ülevaade: teave karbi kohta

Selles jaotises on kirjeldatud toimingud, mis tuleb teha pärast seadme tarnimist.
Pidage kinni järgmistest nõuetest.

▪ Tarnitud seade TULEB kohe vigastuste suhtes üle kontrollida. Igast vigastusest

TULEB kohe teatada transpordiettevõtte kaebuste osakonda.

▪ Tooge pakendis seade võimalikult lähedale lõplikule paigalduskohale, et vältida

transportimisest tingitud kahjustusi.

▪ Seadme teisaldamisel võtke arvesse järgmisi asjaolusid.

Kergesti purunev, olge teisaldamisel ettevaatlik.

Hoidke püstasendis, et vältida vigastusi.

▪ Valmistage eelnevalt ette käigurada, mida mööda te soovite tuua seadme sisse.

4.2 Välisseade

4.2.1 Välisseadme lahtipakkimine

4.2.2 Välisseadme käsitsemine

Paigaldaja teatmejuhend

22

ETTEVAATUST

Vigastuste vältimiseks ÄRGE puudutage seadme õhu sissevõttu ega alumiiniumist
ventilaatoreid.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Hoidke välisseadet kinni järgmistest kohtadest:

1×1× 1× 1× 1×

b c da e

Paigutage seade tasasele pinnale, et vältida vigastusi.

4 | Info karbi kohta

Kui alumiiniumribid on paindunud, sirgestage need ribikammiga (objekti tarvik).

4.2.3 Lisatarvikute eemaldamiseks välisseadmest

1 Tõstke välisseade üles.
2 Võtke välja pakendi põhjal olevad tarvikud.

a Ohutuse üldeeskirjad
b Välisseadme paigaldusjuhend

c Fluoritud kasvuhoonegaaside kleebis
d Fluoritud kasvuhoonegaaside mitmekeelne kleebis
e Toitesüsteemi kleebis

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

23

5 | Seadme teave

5 Seadme teave

5.1 Tuvastamine

5.1.1 Andmesilt: välisseade

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

MÄRKUS

Kui paigaldate või hooldate korraga mitut seadet, veenduge, et te EI vahetaks eri
mudelite hoolduspaneele.

Asukoht

Paigaldaja teatmejuhend

24

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

6 Seadme paigaldamine

HOIATUS

Paigaldustööd peab tegema pädev töötaja, materjalide valik ja paigaldusviis peab
vastama kohaldatavatele õigusaktidele. Euroopas on rakendatavaks standardiks
EN378.

Peatüki sisu

6.1 Paigalduskoha ettevalmistus.................................................................................................................................................. 25

6.1.1 Nõuded välisseadme paigalduskohale................................................................................................................... 26

6.1.2 Täiendavad nõuded välisseadme paigalduskohale külmas kliimas....................................................................... 28

6.2 Seadme avamine .................................................................................................................................................................... 29

6.2.1 Teave seadme avamise kohta ................................................................................................................................ 29

6.2.2 Välisseadme avamiseks .......................................................................................................................................... 29

6.3 Välisseadme monteerimine.................................................................................................................................................... 29

6.3.1 Teave välisseadme monteerimise kohta ............................................................................................................... 29

6.3.2 Ettevaatusabinõud välisseadme monteerimisel.................................................................................................... 30

6.3.3 Paigaldusstruktuur ................................................................................................................................................. 30

6.3.4 Välisseadme paigaldamine..................................................................................................................................... 31

6.3.5 Äravoolu tagamiseks .............................................................................................................................................. 31

6.3.6 Välisseadme kindlustamine ümber kukkumise eest.............................................................................................. 31

6 | Seadme paigaldamine

6.1 Paigalduskoha ettevalmistus

ÄRGE paigaldage seadet kohtadesse, mida kasutatakse tihti töökohana. Kui tehakse
ehitustöid, mille puhul eraldub palju tolmu (nt tehakse lihvimistöid), TULEB seade
kinni katta.

Valige paigalduskoht, kus on piisavalt ruumi seadme sisse ja välja kandmiseks.

ETTEVAATUST

▪ Kontrollige, et paigalduskoht on seadme massi kandmiseks piisavalt tugev.

Ebaõige paigaldamine on ohtlik. See võib põhjustada vibratsioone ja töömüra.

▪ Tagage piisavad hooldusvahed.
▪ ÄRGE paigaldage seadet kokkupuutesse lae või seinaga, sest see võib põhjustada

vibratsioone.

▪ Valige paigalduskoht, mille puhul töömüra või seadmest väljavoolav soe/külm

õhk ei häiri kedagi.

▪ Jätke seadme ümber piisavalt ruumi hooldamiseks ja õhuringluse tagamiseks.
▪ Vältige kohti, kus võib lekkida süttivat gaasi või aineid.
▪ Paigaldage seadmed, toite- ja sidejuhtmed teleritest ning raadiotest vähemalt

3 meetri kaugusele, et vältida häireid. Sõltuvalt raadiolainete sagedusest võib
3meetrit olla ebapiisav.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

MÄRKUS

ÄRGE PANGE sise-/välisseadme alla mingeid esemeid - need võivad saada märjaks.
Sellises kohas võib seadmele, külmadele torudele, õhufiltrile kogunev kondensaat,
õhufiltri mustus või dreeniummistus põhjustada tilkumist ja need esemed võivad
saada mustaks või kahjustada.

Paigaldaja teatmejuhend

25

6 | Seadme paigaldamine

>150

>50

>300

(mm)

b

a

>100

>50

>150

>50

b

b

a

>100

b

a

a

b

a

>100

6.1.1 Nõuded välisseadme paigalduskohale

HOIATUS

Seadet tuleb hoiustada nii, et oleks välditud selle mehaaniline vigastamine ja kohas,
mis on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat
gaasi- või elektrikütte seadet). Ruumi suurus peab olema selline, nagu on määratud
ohutuse üldeeskirjades.

TEAVITUSTÖÖ

Järgige ka järgmisi nõudeid.

▪ "2Üldised ettevaatusabinõud"[47].
▪ "7.1.3Külmaaine torustiku pikkus ja kõrguste vahe"[434].

Asukoha valimisel võtke arvesse järgmisi vahekaugusi:

a Õhu väljund
b Õhu sisend

MÄRKUS

Välisseadme väljundpoolel asuva seina kõrgus PEAB OLEMA ≤1200mm.

MÄRKUS

▪ ÄRGE asetage seadmeid üksteise peale.
▪ ÄRGE riputage seadet lakke.

Kui tugev tuul (≥18 km/h) puhub välisseadme õhu väljalaskeavasse, võib see
põhjustada lühise (väljuva õhu sissetõmbe). Sellel võivad olla järgmised tagajärjed:

▪ Töövõime vähenemine;
▪ Sage jäätumise kiirenemine kütmise ajal;
▪ Tööhäired madala rõhu vähenemise või kõrge rõhu suurenemise tõttu;
▪ Ventilaatori purunemine (kui tugev tuul puhub pidevalt ventilaatorisse, võib see

hakata väga kiiresti pöörlema ja puruneda).

Kui õhu väljalaskeava ei ole tuule eest kaitstud, on soovitatav paigaldada
põrkeplaat.

Soovitatav on paigaldada välisseade nii, et õhu sisselaskeava on suunatud seina
poole ja EI ole tuule eest kaitsmata.

Paigaldaja teatmejuhend

26

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

6 | Seadme paigaldamine

b

a

b

c

b

c

a

a Kaitseekraan
b Valdav tuulesuund

c Õhu väljund

ÄRGE paigaldage seadet järgmistesse kohtadesse:

▪ Müratundlikud kohad (nt magamistoa läheduses), nii et töömüra ei häiri inimesi.

Märkus: Kui müra on mõõdetud tegelikus paigalduskohas, siis võib mõõdetud

väärtus olla kõrgem, kui helirõhu tase, mida on mainitud tehniliste andmete
jaotises "Müraspekter", see on tingitud keskkonnamürast ja helipeegeldustest.

TEAVITUSTÖÖ

Helirõhutase on madalam kui 70dBA.

▪ Kohad, kus õhus võib olla mineraalõli udu, pritsmeid või auru. Plastosad võivad

kahjustuda ja kukkuda maha või põhjustada veeleket.

Seadet EI ole soovitatav paigaldada järgmistesse asukohtadesse, sest see võib
lühendada seadme tööaega:

▪ kui voolupinge kõigub palju;
▪ sõidukites või laevades;
▪ kui keskkonnas on happelised või aluselised aurud.

Mereäärne paigaldus. Kontrollige, et välisseade POLE meretuultele vahetult

avatud. Sellega välditakse õhu suurest soolasisaldusest tingitud roostet, mis võib
lühendada seadme tööiga.

Paigaldage välisseade meretuultele varjatud kohta.
Näide: Paigaldamine maja taha.

Kui välisseade on meretuultele avatud kohas, siis paigaldage tuuletõke.

▪ Tuuletõkke kõrgus peab välisseadmest olema vähemalt 1,5 korda kõrgem
▪ Tuuletõkke paigaldamisel võtke arvesse teenindamiseks vajalikku ruumi.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

27

6 | Seadme paigaldamine

a

b

c

d

c

d

a

b

c

c

d

6.1.2 Täiendavad nõuded välisseadme paigalduskohale külmas kliimas

a Meretuul
b Hoone

c Välisseade

d Tuuletõke

Välisseadet tohib paigaldada ainult hooneväliselt, töötamiseks järgmistel
keskkonna temperatuuridel.

Jahutusrežiim Kütterežiim

–10~46°C DB –25~24°C DB

Välisseade peab olema kaitstud otsese lumesaju eest ja see ei tohi KUNAGI kattuda
lumega.

a Lumetõke või -varje
b Alus

c Valdav tuulesuund

d Õhu väljund

Seadme alla soovitatakse jätta vähemalt 150 mm vaba ruumi (300 mm rohke
lumega piirkondades). Paigaldage seade nii, et see jääb vähemalt 100 mm
kõrgemale kui eeldatav maksimaalne lumi. Vajaduse korral ehitage platvorm.
Vaadake lisateavet jaotisest "6.3Välisseadme monteerimine"[429].

Paigaldaja teatmejuhend

28

Tugeva lumesajuga piirkondades on oluline valida paigaldamiseks koht, kus lumi EI
mõjutaks seadet. Kui võimalik on külglumesadu, veenduge, et lumi ei mõjutaks
soojusvaheti mähist. Vajaduse korral ehitage lumekate või varjualune ja paigaldage
alus.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

6.2 Seadme avamine

1×

2

2

1

6.2.1 Teave seadme avamise kohta

Teatud juhtudel peate seadme avama. Näide:

▪ Külmaaine torustiku ühendamisel.
▪ Elektrijuhtmete ühendamisel
▪ Seadme hooldamisel või teenindamisel

OHT: ELEKTRILÖÖGI OHT

ÄRGE jätke seadet järelevalveta, kui selle hoolduskate on eemaldatud.

6.2.2 Välisseadme avamiseks

OHT: ELEKTRILÖÖGI OHT

6 | Seadme paigaldamine

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

6.3 Välisseadme monteerimine

6.3.1 Teave välisseadme monteerimise kohta

Kui

Enne külmaaine torustiku ühendamist peab sise- ja välisseade olema lõplikult
paigaldatud.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Tüüpiline töövoog

Välisseadme monteerimine koosneb tavaliselt järgmistest etappidest:

1 Paigaldusstruktuuri loomine.
2 Välisseadme paigaldamine.
3 Äravoolu loomine.
4 Võtke meetmeid, et seade ümber ei kukuks.
5 Seadme kaitsmine lume ja tuule vastu lumekaitse ja kaitseekraanidega.

Vaadake teavet jaotisest "6.1Paigalduskoha ettevalmistus"[425].

Paigaldaja teatmejuhend

29

6 | Seadme paigaldamine

20 mm

330

524

211

(mm)

211

a

6.3.2 Ettevaatusabinõud välisseadme monteerimisel

6.3.3 Paigaldusstruktuur

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ "2Üldised ettevaatusabinõud"[47]
▪ "6.1Paigalduskoha ettevalmistus"[425]

Veenduge, et paigalduskoha pind on piisavalt kindel ja tasane, nii et seade ei
põhjusta tööajal vibratsiooni või müra.

Kui vibratsioon võib kanduda hoonele, kasutage vibratsioonikindlat kummi (pole
komplektis).

Fikseerige seade kindlalt vundamendiskeemi järgi vundamendipoltidega.
Pange valmis 4 komplekti kinniteid, milles on ankrupoldid M8 või M10, mutrid ja

seibid (pole komplektis).

Paigaldaja teatmejuhend

30

a 100mm üle oletatavast lumikatte pinna

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

6.3.4 Välisseadme paigaldamine

4× M8/M10

6.3.5 Äravoolu tagamiseks

▪ Tagage kondenseeruva vee takistusteta äravool.
▪ Paigaldage seade alusele nii, et kondensaadil oleks võimalik nii ära voolata, et

vältida jää kogunemist.

6 | Seadme paigaldamine

▪ Ehitage ümber seadme vundamendi drenaažitorustik.
▪ Vältige dreenivee sattumist käiguradadele, et neid MITTE libedaks muuta, kui

väljas on miinustemperatuur.

▪ Raamile paigaldamisel tuleb seadma alla 150mm kaugusele kinnitada veekindel

plaat, et vältida dreenivee tilkumist (vaadake järgmist joonist).

MÄRKUS

Seadme paigaldamisel külma kliimasse rakendage meetmeid, et väljuv kondensaat EI
külmuks.

TEAVITUSTÖÖ

Teabe saamiseks võimalike variantide kohta võtke ühendust edasimüüjaga.

6.3.6 Välisseadme kindlustamine ümber kukkumise eest

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Kui seade paigaldatakse kohta, kus tugev tuul võib seda kõigutada, võtke järgmisi
meetmeid.

1 Valmistage ette 2 trossi (tuleb hankida paigaldajal), nagu on näidatud

järgmisel joonisel.

2 Pange 2 tõstetrossi üle välisseadme.
3 Pange kaablite ja välisseadme vahele kummimatid (pole komplektis), et vältida

värvi kriimustamist kaablitega.

4 Kinnitage trosside otsad.
5 Pingutage trossid.

Paigaldaja teatmejuhend

31

6 | Seadme paigaldamine

Paigaldaja teatmejuhend

32

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

7 Torude paigaldamine

Peatüki sisu

7.1 Külmaaine torustiku ettevalmistus......................................................................................................................................... 33

7.1.1 Nõuded külmaaine torustikule .............................................................................................................................. 33

7.1.2 Külmaaine torustiku isolatsioon............................................................................................................................. 34

7.1.3 Külmaaine torustiku pikkus ja kõrguste vahe ........................................................................................................ 34

7.2 Külmaaine torustiku ühendamine.......................................................................................................................................... 34

7.2.1 Külmaaine torustiku ühendamine.......................................................................................................................... 34

7.2.2 Ettevaatusabinõud külmaaine torustiku ühendamisel.......................................................................................... 35

7.2.3 Juhised külmaaine torustiku ühendamisel ............................................................................................................ 36

7.2.4 Torude painutusjuhised ......................................................................................................................................... 37

7.2.5 Juhised toruotsa laiendamiseks ............................................................................................................................. 37

7.2.6 Sulgekraani ja teenindusava kasutamine............................................................................................................... 37

7.2.7 Külmaaine torustiku ühendamine välisseadmele.................................................................................................. 39

7.3 Külmaaine torustiku kontrollimine......................................................................................................................................... 40

7.3.1 Külmaaine torustiku kontrollimine ........................................................................................................................ 40

7.3.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel ........................................................................................ 40

7.3.3 Lekete kontrollimine .............................................................................................................................................. 40

7.3.4 Vaakumkuivatuse tegemine................................................................................................................................... 41

7 | Torude paigaldamine

7.1 Külmaaine torustiku ettevalmistus

7.1.1 Nõuded külmaaine torustikule

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid jaotisest "2 Üldised

ettevaatusabinõud"[47].

ETTEVAATUST

Kaheosalise süsteemi torustik ja liitmikud peavad asustatud ruumis olema tehtud
püsiühendusega, välja arvatud need ühendused, mis vahetult ühendavad torustikke
siseseadmetele.

MÄRKUS

Torustik ja rõhu all olevad seadmed peavad olema külmaaine jaoks kasutatavad.
Külmaaine jaoks tuleb kasutada fosforhappega deoksüdeeritud õmbluseta vasktoru.

▪ Lisaainete (kaasa arvatud tootmisel kasutatud õlid) sisaldus torustikes peab

olema ≤30mg/10m.

Külmaaine torustiku läbimõõt

Külmaaine torustike materjal

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Vedela külmaaine torustik Gaasilise külmaaine torustik

Ø6,4mm Ø9,5mm

▪ Torustiku materjal: fosforhappega deoksüdeeritud õmbluseta vasktoru.
▪ Koonusliitmikud: kasutage ainult lõõmutatud materjale.
▪ Torustiku termotöötlusklass ja seina paksus.

Paigaldaja teatmejuhend

33

7 | Torude paigaldamine

t

Ø

ØiØ

i

t

ØpØ

p

Outer diameter (Ø) Temper grade Thickness (t)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Sõltuvalt rakendusele kehtivast seadusandlusest ja seadme maksimaalsest töörõhust
(vaadake tehasesildil näitajat "PS High"), võidakse nõuda suuremat seinapaksust.

7.1.2 Külmaaine torustiku isolatsioon

▪ Kasutage isolatsioonimaterjalina polüetüleenvahtu:

- soojusjuhtivustegur 0,041 kuni 0,052 W/mK (0,035 kuni 0,045kcal/mh°C)

- kuumustaluvusega vähemalt 120 °C

▪ Isolatsiooni paksus

Toru välisläbimõõt (Øp) Isolatsiooni siseläbimõõt

6,4mm (1/4") 8~10mm ≥ 10mm

9,5mm (3/8") 10~14mm ≥ 13mm

(a)

Isolatsiooni paksus (t)

(Øi)

Kui temperatuur on üle 30°C ja suhteline õhuniiskus on suurem kui 80%, peaks
tihendusmaterjalide paksus olema vähemalt 20 mm, et vältida kondensaadi
tekkimist tihendi pinnale.

7.1.3 Külmaaine torustiku pikkus ja kõrguste vahe

Parameeter Vahekaugus

Torustiku lubatav maksimaalne pikkus 20m

Torustiku lubatav minimaalne pikkus 1,5m

Maksimaalne lubatav kõrguste vahe 15m

7.2 Külmaaine torustiku ühendamine

ETTEVAATUST

▪ Seadmetel, mis on tarne ajal täidetud külmaainega R32, ei tohi teha

paigalduskohal jootmis- ja keevitustöid.

▪ Jahutussüsteemide paigaldamisel, tuleb osad, millest vähemalt üks osa on

laaditud, ühendada järgmisi nõudeid arvesse võttes: ruumides, kus viibivad
inimesed, pole objektil tehtavates külmaaine R32 torustike liitekohtades lubatud
kasutada lahtivõetavat ühendust, välja arvatud siseseadet torustikuga vahetult
ühendav liitekoht. Kasutuskohal tehtud ühendused, mis siseseadet torustikuga
vahetult ühendavad, peavad olema lahtivõetavad.

7.2.1 Külmaaine torustiku ühendamine

Enne külmaaine torustiku ühendamist

Kontrollige, et välis- ja siseseade on paigaldatud.

Paigaldaja teatmejuhend

34

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Tüüpiline töövoog

Külmaaine torustiku paigaldamise toimingud on järgmised.

▪ Külmaaine torustiku ühendamine siseseadmele
▪ Külmaaine torustiku ühendamine välisseadmele.
▪ Külmaaine torustiku isoleerimine.
▪ Juhinduge vastavatest juhistest järgmistel töödel:

- torude painutamine,

- toruotste laiendamine,

- sulgkraanide kasutamine.

7.2.2 Ettevaatusabinõud külmaaine torustiku ühendamisel

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ "2Üldised ettevaatusabinõud"[47]
▪ "7.1Külmaaine torustiku ettevalmistus"[433]

7 | Torude paigaldamine

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

ETTEVAATUST

▪ Kasutage surumutrit, mis on seadme küljes.
▪ Gaasilekke vältimiseks kandke külmaseadme õli vaid koonuse siseosale. Kasutage

õli, mis sobib külmaainele R32.

▪ ÄRGE kasutage liitmikke uuesti.

ETTEVAATUST

▪ ÄRGE ÕLITAGE koonuspinda mineraalõliga.
▪ ÄRGE kasutage varem kasutuselolnud torustikke.
▪ Seadme tööea pikendamiseks ÄRGE paigaldage sellele külmaainet R32 kasutavale

seadmele kuivatit. Kuivatusmaterjal võib lahustuda ja süsteemi kahjustada.

MÄRKUS

Rakendage külmaaine torustiku paigaldamisel järgmisi abinõusid.

▪ Vältige mingite muude ainete kui külmaaine sattumist külmaahelasse (nt õhk).
▪ Kasutage lisamiseks ainult külmaainet R32.
▪ Kasutage vaid neid paigaldusvahendeid (nt kollektori manomeeter), mida on

varem kasutatud külmaainega R32 täidetud paigaldistes ja mis taluvad rõhku ning
mille kasutamisel on välditud võõrosakeste (nt mineraalõlid ja niiskus) süsteemi
sattumine.

▪ Paigaldage torustik nii, et ühenduskoonusele EI TEKI mehaanilisi pingeid.
▪ Kaitske torustikku nii, nagu on kirjeldatud allolevas tabelis, et vältida mustuse,

vedelike ja tolmu sisenemist torustikku.

▪ Olge vasktorude seinast läbilükkamisel ettevaatlik (vaadake allolevat joonist).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

35

7 | Torude paigaldamine

a

b

c

d

R=

0.4~0.8

±2

45°

90°

±2

ØA

Seade Paigaldusaeg Kaitseviis

Välisseade >1kuu Toru kokkupigistamine

<1kuu Toru kinnipigistamine või -

Siseseade Sõltumatult

teipimine

ajavahemikust

TEAVITUSTÖÖ

ÄRGE avage külmaaine sulgekraani enne külmaaine torustiku ülekontrollimist. Kui
külmaainet on vaja täiendavalt laadida, on soovitatav pärast laadimist avada
külmaaine sulgekraan.

HOIATUS

Enne kompressori käivitamist peab külmaaine torustik olema kindlalt ühendatud. Kui
kompressori töötamise ajal külmaaine torustik POLE ühendatud ja sulgekraan on
avatud, siis imetakse süsteemi õhku sisse. See põhjustab külmatsüklis ebanormaalse
rõhu, mis võib seadet kahjustada ja põhjustada kehavigastusi.

7.2.3 Juhised külmaaine torustiku ühendamisel

Torustike ühendamisel järgige järgmisi juhiseid.

▪ Katke koonilise toruosa sisepind enne surumutri kinnikeeramist eeterõliga või

esterõliga. Keerake mutrit 3 kuni 4 pööret käsitsi ja seejärel keerake see lõplikult
kinni.

▪ Kasutage surumutri keeramisel ALATI kahte mutrivõtit samaaegselt.
▪ Torustiku ühendamisel kasutage alati mutrivõtit ja momentvõtit koos, et

surumutrit pingutada. Sellega väldite mutri pragunemist ja lekkeid.

a Dünamomeetriline võti
b Mutrivõti

c Toruliitmik

d Surumutter

Toru läbimõõt

(mm)

Pingutusmoment

(N•m)

Laiendi läbimõõt

(A) (mm)

Laiendi mõõtmed

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Paigaldaja teatmejuhend

36

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

7.2.4 Torude painutusjuhised

a b

A

a b

c

Kasutage torude painutamiseks torude painutamise abinõud. Torude painded
peavad olema võimalikult suured (painutusraadius peab olema 30~40 mm või
rohkem).

7.2.5 Juhised toruotsa laiendamiseks

ETTEVAATUST

▪ Ebapiisav laiendamine võib põhjustada külmagaasi lekkimise.
▪ ÄRGE kasutage vana koonust uuesti. Vormige uued koonused, et külmagaasi

lekkimist vältida.

▪ Kasutage survemutreid, mis on liitmiku komplektis. Muude survemutrite

kasutamisel võib külmagaas lekkida.

1 Lõigake toruots ära torulõikuriga.
2 Eemaldage kidad faasi lõikamisega, ärge laske metallilaastudel torusse

siseneda.

7 | Torude paigaldamine

a Lõigake täpselt täisnurga all.
b Eemaldage kidad.

3 Keerake sulgurkraanilt ära survemutter ja pange see torule.
4 Laiendage toruots. Seadke toruots täpselt joonisel näidatud kaugusele.

Toruotsa laiendi

külmaaine R32

kasutamisel

(haaratstüüpi)

Tavaline toruotsa laiendi

Haaratstüüpi

(Ridgid-tüüpi)

Tiibmutter-tüüpi

(Inglise-tüüpi)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrollige, et laiendus on nõuetekohane.

a Liitepind PEAB olema pragudeta.
b Toru ots PEAB olema ühtlaselt ringikujuliselt laiendatud.

c Veenduge, et laiendi surumutter on paigaldatud.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

7.2.6 Sulgekraani ja teenindusava kasutamine

ETTEVAATUST

ÄRGE avage kraane enne kui toruotste laiendused on tehtud. See võib põhjustada
gaasilekke.

Paigaldaja teatmejuhend

37

7 | Torude paigaldamine

c

d

a

b

a

b

Sulgekraani käsitsemine

Võtke arvesse järgmisi juhised.

▪ Sulgekraanid on tehasest tarnimisel suletud olekus.
▪ Järgneval joonisel on näidatud sulgekraani osi, mida on vaja käsitseda kraani

ühendamisel.

a Teenindusava ja teenindusava kübar
b Kraani spindlivars

c Kasutuskoha torustiku ühendus

d Spindlivarre kübar

▪ Hoidke mõlemad kraanid avatud olekus.
▪ ÄRGE rakendage spindlivarrele liigset jõudu. See võib kraani korpuse purustada.
▪ Survemutri lõdvendamisel või momentvõtmega pingutamisel hoidke sulgekraani

teise võtmega ALATI kinni. ÄRGE hoidke võtmega kinni kraani spindlivarre
kübarast, see võib põhjustada külmaaine leket.

a Mutrivõti
b Dünamomeetriline võti

▪ Kui võib oletada, et töörõhk on madal (nt toimub jahutamine sel ajal, kui välisõhu

temperatuur on madal), tihendage gaasitorustiku sulgekraani survemutter
silikoonmastiksiga piisaval määral, et vältida külmumist.

Silikoonmastiks peab olema tühemiketa.

Sulgekraani avamine/sulgemine

1 Eemaldage sulgeklapiotsak.
2 Asetage kuuskantvõti (vedelikupool: 4 mm, gaasipool: 6mm) kraani spindlile

ja keerake kraani spindlit järgmiselt.

Avamiseks vastupäeva
Sulgemiseks päripäeva

3 Kui sulgeklappi EI SAA edasi keerata, lõpetage keeramine.
4 Paigaldage sulgeklapiotsak.

Tulemus: Klapp on nüüd avatud/suletud.

Paigaldaja teatmejuhend

38

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Spindli kübara käsitsemine

a

bc

▪ Spindli kate on tihendatud noolega näidatud pinnal. ÄRGE seda pinda vigastage.

▪ Pärast sulgekraani keeramist keerake spindli kübar tihedalt kinni ja veenduge, et

külmaaine ei leki.

7 | Torude paigaldamine

Spindlivarre kübar Lamedate pindade

omavaheline kaugus

Vedelikupoole torustik 17 15~17

Gaasipoole torustik 22 21~28

Teeninduskübara käsitsemine

▪ Kasutage ALATI laadimisvoolikut, millel on ventiili avamissõrm, sest

teenindusotsak on Schrader-tüüpi ventiiliga.

▪ Pärast sulgekraani keeramist keerake spindli kübar tihedalt kinni ja veenduge, et

külmaaine ei leki.

Osa nimetus Pingutusmoment (N∙m)

Teenindusotsaku kübar 11~14

7.2.7 Külmaaine torustiku ühendamine välisseadmele

▪ Torustiku pikkus. Püüdke paigaldada torustik võimalikult lühike.
▪ Torustiku kaitsmine. Kaitske objektile paigaldatud torustikku väliste vigastuste

eest.

1 Ühendage vedela külmaaine siseseadme liitmik välisseadme vedeliku

sulgekraanile.

Pingutusmoment (N∙m)

(mm)

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

a Vedeliku sulgekraan
b Gaasi sulgekraan

c Teenindusotsak

2 Ühendage gaasilise külmaaine siseseadme liitmik välisseadme gaasi

sulgekraanile.

MÄRKUS

Soovitatav on sise- ja välisseadme vaheline külmaaine torustik paigaldada karbikusse
või katta külmaaine torustik viimistlusteibiga.

Paigaldaja teatmejuhend

39

7 | Torude paigaldamine

7.3 Külmaaine torustiku kontrollimine

7.3.1 Külmaaine torustiku kontrollimine

7.3.2 Ettevaatusabinõud külmaaine torustiku kontrollimisel

Välisseadme sisemine külmaaine torustik on tehases lekete suhtes testitud. Peate
kontrollima vaid välisseadmele ühendatud välist külmaaine torustikku.

Toimingud enne külmaaine torustiku kontrollimist

Kontrollige, et külmaaine torustik on välis- ja siseseadme vahel ühendatud.

Tüüpiline töövoog

Külmaaine torustiku kontrollimiseks tuleb tavaliselt teha järgmised toimingud.

1 Külmaaine torustiku kontrollimine lekete suhtes.
2 Külmaaine torustiku vaakumkuivatus õhu ja lämmastiku eemaldamiseks.

Kui külmaaine torustikus võib olla niiskust (näiteks võib torustikus olla vett), tehke
allpool kirjeldatud vaakumkuivatus, kuni kogu niiskus on eemaldatud.

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ "2Üldised ettevaatusabinõud"[47]
▪ "7.1Külmaaine torustiku ettevalmistus"[433]

MÄRKUS

Kasutage 2-astmelist vaakumpumpa, millel on tagasilöögiklapp ja mis suudab tekitada
vaakumi −⁠100,7 kPa (−⁠1,007 bar) (5 torri absoluutväärtuses). Veenduge pumba
kasutamisel, et õli ei voolaks vastassuunas, süsteemi poole.

MÄRKUS

Kasutada tohib vaid seda vaakumpumpa, mis on kasutamiseks külmaainega R32.
Sama pumba kasutamine muude külmaainete pumpamiseks võib rikkuda pumba ja
seadme.

MÄRKUS

▪ Ühendage vaakumpump gaasi sulgekraani teenindusotsaku külge.
▪ Enne lekketesti või vaakumkuivatuse tegemist veenduge, et gaasilise külmaaine

kraan ja vedela külmaaine kraan on täielikult suletud.

7.3.3 Lekete kontrollimine

Paigaldaja teatmejuhend

40

MÄRKUS

ÄRGE ületage seadme maksimaalset töörõhku (vt seadme andmeplaadil "PS High").

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

MÄRKUS

ihj

abc

h

k

d

f
f

e

g

Kasutage ALATI edasimüüja soovitatud mullide tekkimise kontrollainet.

Ärge kasutage KUNAGI seebivett:

1 Laadige süsteem lämmastikuga kuni manomeetriline rõhk on vähemalt

200 kPa (2 bar). Väikeste lekete avastamiseks on soovitatav kasutada rõhku
3000kPa (30bar).

2 Kontrollige kõik ühendused neile mullilahuse kandmisega.
3 Kontrollimise lõpetamisel laske kogu lämmastik välja.

7.3.4 Vaakumkuivatuse tegemine

OHT: PLAHVATUSE OHT

ÄRGE liigutage seadet vaakumpumpamise ajal.

7 | Torude paigaldamine

▪ Seebivesi võib põhjustada mõrasid komponentidele, nagu torumutrid või

sulgeklapi korgid.

▪ Seebivesi võib sisaldada soola, mis imab niiskust, mis omakorda külmub torude

külmaks minemisel.

▪ Seebivesi sisaldab ammoniaaki, mis võib söövitada toruliiteid (messingist

torumutri ja vasest torumutri vahel).

Vaakumpumba ja kollektori ühendamiseks tuleb teha järgmist.

a Madala rõhu manomeeter
b Rõhumõõtekollektor

c Kõrge rõhu manomeeter
d Madalrõhu kraan (Lo)
e Kõrgrõhu kraan (Hi)

f Laadimisvoolikud
g Vaakumpump
h Kraanikübarad

i Teenindusotsak

j Gaasi sulgekraan
k Vedeliku sulgekraan

1 Viige süsteem vaakumisse, kuni kollektoril näitab rõhku −0,1MPa (−1bar).
2 Jätke see sellisesse olekusse 4-5minutiks ja kontrollige rõhku:

Kui rõhk… Siis…

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Ei muutu Süsteemis pole niiskust. Protseduur

on lõppenud.

Suureneb Süsteemis on niiskust. Jätkake

järgmise sammuga.

Paigaldaja teatmejuhend

41

7 | Torude paigaldamine

3 Viige süsteem vaakumisse vähemalt 2 tunniks, kuni kollektoril näitab rõhk

−0,1MPa (−1bar).

4 Pärast pumba VÄLJA lülitamist kontrollige vähemalt 1tunni jooksul rõhku.
5 Kui te EI saavuta sihtvaakumit või vaakum EI püsi 1tundi, tehke järgmist:

▪ Kontrollige uuesti lekkeid.
▪ Tehke uuesti vaakumiga kuivatamine.

MÄRKUS

Veenduge, et kõik sulgekraanid on pärast külmatorustiku paigaldamist ja
vaakumkuivatust avatud. Seadme kasutamine suletud sulgekraanidega võib
kompressorit vigastada.

TEAVITUSTÖÖ

Pärast sulgekraani avamist on võimalik, et rõhk külmaaine torustikus EI tõuse. Selle
põhjuseks võib olla nt välisseadme ahela paisuklapi suletud olek, kuid see POLE rike,
mis takistab seadme nõuetekohast töötamist.

Paigaldaja teatmejuhend

42

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

8 Külmaaine laadimine

Peatüki sisu

8.1 Lisateave külmaaine laadimise kohta..................................................................................................................................... 43

8.2 Teave külmaaine kohta........................................................................................................................................................... 44

8.3 Külmaainete käsitsemise abinõud.......................................................................................................................................... 45

8.4 Täiendava külmaaine koguse määramine.............................................................................................................................. 45

8.5 Täiemahulise taastäitmise koguse määramine...................................................................................................................... 45

8.6 Külmaaine lisamine................................................................................................................................................................. 45

8.7 Fluoritud kasvuhoonegaaside etiketi kinnitamine................................................................................................................. 46

8.1 Lisateave külmaaine laadimise kohta

Välisseade on tehases külmaainega laaditud, kuid mõnel juhul tuleb teha järgmist.

Toiming Põhjus

Külmaaine lisamine Kui vedela külmaaine torustik on pikem

Täiemahuline külmaaine laadimine Näide:

8 | Külmaaine laadimine

kui ette nähtud (vaata teavet allpool).

▪ Süsteemi ümber paigutamine.
▪ Pärast leket.

Külmaaine lisamine

Enne külmaaine lisamist veenduge, et välisseadmest väljaspool asuv külmaaine
torustik on üle kontrollitud (tehtud on lekketest ja vaakumkuivatamine).

TEAVITUSTÖÖ

Sõltuvalt seadmest ja/või paigaldustingimustest võib olla vaja ühendada
elektrijuhtmestik enne külmaaine laadimist.

Tüüpiline tööde järjekord – Külmaaine lisalaadimiseks tuleb tavaliselt teha
järgmised toiminguid.

1 Tehke kindlaks, kas lisalaadimist on vaja ja kui palju on vaja lisada.

2 Vajaduse korral tehke lisalaadimine.

3 Täitke fluoritud kasvuhoonegaaside kleebis ja kinnitage see siseseadme

sisepoolele.

Täiemahuline külmaaine laadimine

Enne täiemahulist külmaaine laadimist veenduge, et on tehtud järgmist.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

1 Süsteemist on kogu külmaaine välja lastud.

2 Välisseadmest väljaspool asuv külmaaine torustik on üle kontrollitud (tehtud

on lekketest ja vaakumkuivatamine).

3 Välisseadme sees asuvale külmaaine torustikule on tehtud

vaakumkuivatamine.

MÄRKUS

Enne täiemahulist taaslaadimist tehke välisseadme sees asuvale külmaaine
torustikule vaakumkuivatamine.

Paigaldaja teatmejuhend

43

8 | Külmaaine laadimine

8.2 Teave külmaaine kohta

Tüüpiline tööde järjekord – Külmaaine täiemahuliseks laadimiseks tuleb tavaliselt
teha järgmised toiminguid.

1 Tehke kindlaks, kui palju külmaainet on vaja laadida.

2 Külmaaine laadimine.

3 Täitke fluoritud kasvuhoonegaaside kleebis ja kinnitage see siseseadme

sisepoolele.

See toode sisaldab fluoritud kasvuhoonegaase. ÄRGE laske gaase atmosfääri.
Külmaaine tüüp: R32
Globaalse soojenemise potentsiaali (GWP) väärtus: 675

HOIATUS: MÕÕDUKALT SÜTTIV MATERJAL

Seadmes olev külmaaine on vähesel määral tuleohtlik.

HOIATUS

Seadet tuleb hoiustada nii, et oleks välditud selle mehaaniline vigastamine ja kohas,
mis on hästi ventileeritud ning kus pole süüteallikaid (näiteks lahtist leeki, töötavat
gaasi- või elektrikütte seadet). Ruumi suurus peab olema selline, nagu on määratud
ohutuse üldeeskirjades.

HOIATUS

▪ ÄRGE TORGAKE LÄBI või põletage külmutusahela osi.
▪ ÄRGE KASUTAGE puhastusaineid või vahendeid sulatuse kiirendamiseks, välja

arvatud need, mis on tootja poolt soovitatud.

▪ Võtke teadmiseks, et süsteemis olev külmaaine on lõhnatu.

HOIATUS

Seadmes olev külmaaine on vähesel määral tuleohtlik, kuid tavaliselt see EI leki. Kui
külmaaine lekib ruumi ja satub kokkupuutesse põleti, kütteseadme või pliidi leegiga,
siis võib tekkida tulekahju või moodustub tervistkahjustav gaas.

Lülitage välja kütteainet põletavad seadmed, ventileerige ruum ja pöörduge
edasimüüja poole, kelle käest olete toote ostnud.

Ärge kasutage seadet, kuni hooldustöötajad kinnitavad, et külmaaine lekkekoht on
kõrvaldatud.

Paigaldaja teatmejuhend

44

HOIATUS

ÄRGE puudutage rikke tõttu lekkivat külmaainet. See võib põhjustada raskeid
külmakahjustusi.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

8.3 Külmaainete käsitsemise abinõud

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid järgmistest peatükkidest:

▪ "2Üldised ettevaatusabinõud"[47]
▪ "7.1Külmaaine torustiku ettevalmistus"[433]

8.4 Täiendava külmaaine koguse määramine

8 | Külmaaine laadimine

Kui vedelikutorude

kogupikkus on…

≤10m ÄRGE lisage jahutusainet juurde.

>10m R=(vedelikutorude kogupikkus (m)–⁠10m)×0,020

R=Lisakogus (kg) (ümardatud 0,01kg täpsusega)

TEAVITUSTÖÖ

Torude pikkus on vedelikutorude ühe suuna pikkus.

8.5 Täiemahulise taastäitmise koguse määramine

TEAVITUSTÖÖ

Kui on vajalik täiemahuline taastäitmine, siis on külmaaine kogus: tehases täidetud
külmaaine (vaadake tehasesilti) + kindlaksmääratud täiendav kogus.

8.6 Külmaaine lisamine

Siis…

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

HOIATUS

▪ Kasutage lisamiseks ainult külmaainet R32. Muud ained võivad põhjustada

lämbumist ja hingamisraskusi.

▪ R32 sisaldab fluoritud kasvuhoonegaase. Globaalse soojenemise potentsiaali

(GWP) väärtus on 675. ÄRGE LASKE sellel gaasil õhku sattuda.

▪ Külmaaine laadimisel kandke ALATI kummikindaid ja kaitseprille.

ETTEVAATUST

ÄRGE LAADIGE rohkem külmaainet, kui ette nähtud, et vältida kompressori
vigastamist.

Eeltingimus: Veenduge enne jahutusaine lisamist, kas jahutusaine torud on
ühendatud ja kontrollitud (lekkekontroll ja vaakumiga kuivatamine).

1 Ühendage jahutusaine balloon teenindusavaga.
2 Lisage täiendav jahutusaine kogus.
3 Avage gaasi sulgekraan.

Paigaldaja teatmejuhend

45

8 | Külmaaine laadimine

b

Contains fluorinated greenhouse gases

2

1

1

1

2

2

kg

tCO2eq

GWP × kg

1000

=

=

+

kg

=

kg

=

GWP: XXX

RXXX

a

f

c

d

e

8.7 Fluoritud kasvuhoonegaaside etiketi kinnitamine

Kui süsteem on lahtivõtmisel või ümberpaigutamisel vaja tühjaks pumbata,
vaadake selle üksikasju jaotisest "16.2Tühjakspumpamine"[462].

1 Täitke silt järgmiselt.

a Kui seadmega on kaasa antud fluoritud kasvuhoonegaaside mitmekeelne kleebis

(vaadake tarvikute hulgast), siis eraldage vastava keelega kleebis ja liimige see
ülaossa "a".

b Tehases täidetud külmaaine kogus: vaadake seda seadme tehasesildilt

c Täiendavalt laetud külmaaine kogus
d Külmaaine kogus kokku
e Fluoritud kasvuhoonegaasi kogus külmaaine summaarse koguse kohta

CO2ekvivalenttonnides.

f GWP = Globaalse soojenemise potentsiaal

MÄRKUS

Kehtivad seadused, mis puudutavad fluoritud kasvuhoonegaase, sätestavad, et
seadme külmaaine laetus on näidatud nii massina kui CO2 ekvivalendina.

Valem CO2 arvutamiseks ekvivalenttonnides: Külmaaine GWP väärtus × külmaaine
summaarne kogus [kilogrammides] / 1000

Kasutage GWP väärtusena kleebisel näidatud kogust.

2 Kinnitage etikett välisseadme sisemusse gaasi ja vedeliku sulgekraanide

lähedusse.

Paigaldaja teatmejuhend

46

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

9 Elektripaigaldus

Peatüki sisu

9.1 Teave elektrijuhtmestiku ühendamise kohta......................................................................................................................... 47

9.1.1 Ettevaatusabinõud elektrijuhtmete ühendamisel................................................................................................. 47

9.1.2 Juhised elektrijuhtmestiku ühendamiseks............................................................................................................. 49

9.1.3 Standardjuhtmete komponentide tehnilised andmed.......................................................................................... 50

9.2 Elektrijuhtmestiku ja välisseadme ühendamiseks ................................................................................................................. 50

9.1 Teave elektrijuhtmestiku ühendamise kohta

Enne elektrijuhtmestiku ühendamist

Kontrollige:

▪ Külmaaine torustik on ühendatud ja kontrollitud
▪ Veetorustik on ühendatud

Tüüpiline töövoog

9 | Elektripaigaldus

Elektrijuhtmestiku ühendamine koosneb tavaliselt järgmistest etappidest:

1 Toitesüsteemi pinge vastavuse kindlakstegemine seadmete elektritoite

andmetele.

2 Välisseadme elektrijuhtmestiku ühendamine.
3 Siseseadme elektrijuhtmestiku ühendamine.
4 Elektritoite ühendamine.

9.1.1 Ettevaatusabinõud elektrijuhtmete ühendamisel

OHT: ELEKTRILÖÖGI OHT

HOIATUS

Kasutage elektritoite kaablitena ALATI mitmesoonelisi kaableid.

TEAVITUSTÖÖ

Vaadake ettevaatusabinõusid ja nõudeid jaotisest "2 Üldised

ettevaatusabinõud"[47].

TEAVITUSTÖÖ

Juhinduge ka jaotise "9.1.3 Standardjuhtmete komponentide tehnilised

andmed"[450] nõuetest.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

HOIATUS

▪ Kasutuskohal tohib juhtmestikku paigaldada vaid volitatud elektrik ja see PEAB

vastama asjassepuutuvatele eeskirjadele.

▪ Tehke elektriühendused olemasoleva juhtmestikuga.
▪ Kõik objektil koostatud osad ja kõik elektripaigaldised PEAVAD vastama

asjassepuutuvatele eeskirjadele.

Paigaldaja teatmejuhend

47

9 | Elektripaigaldus

HOIATUS

▪ Kui energiavarustus ei sisalda N-faasi või see on vale, võivad seadmetes ilmneda

rikked.

▪ Looge korralik maandus. ÄRGE maandage seadet vee- või muude torude,

liigpingepiiriku ega telefonimaanduse külge. Mittetäielik maandus võib
põhjustada elektrilööki.

▪ Paigaldage vajalikud kaitsmed ja võimsuslülitid.
▪ Kinnitage elektrijuhtmed juhtmeköidistega nii, et juhtmed EI puutu kokku

teravate servade või torudega, eriti kõrgrõhu poolel.

▪ ÄRGE kasutage harujuhtmeid, kiudjuhtmeid, pikendusjuhtmeid või

tähthargnemisega ühendusi. Need võivad põhjustada ülekuumenemist,
elektrilööki või tulekahju.

▪ ÄRGE paigaldage faasi kompensatsioonikondensaatorit, sest seadme on

varustatud inverteriga. Faasi kompensatsioonikondensaatori vähendab võimsust
ja võib põhjustada õnnetusi.

HOIATUS

Kasutage kõiki pooluseid lahutavaid lahklüliteid, millel on kontktpunktide vahe
vähemalt 3mm, et tagada III kategooria ülekoormusel täielik lahtiühendamine.

HOIATUS

Kui toitejuhe on vigastatud, siis TULEB see ohutuse tagamiseks lasta asendada tootja,
tema hooldusettevõtte või samaväärse hooldaja poolt, et ohtu vältida.

HOIATUS

ÄRGE ühendage toitepinget siseseadmele. See võib ajendada elektrilöögi või
tulekahju.

HOIATUS

▪ ÄRGE kasutage selle seadme sees iseostetud elektriseadmeid.
▪ ÄRGE tehke klemmliistul toite haruühendus dreenimispumba jne toite jaoks. See

võib ajendada elektrilöögi või tulekahju.

HOIATUS

Hoidke sidejuhtmestik eemale vasktorudest, millel pole soojusisolatsiooni, sest
sellised torud kuumenevad kõrge temperatuurini.

OHT: ELEKTRILÖÖGI OHT

Kõik elektrilised osad (kaasa arvatud termotakistid) on toitepinge all. Ärge puudutage
neid paljaste kätega.

Paigaldaja teatmejuhend

48

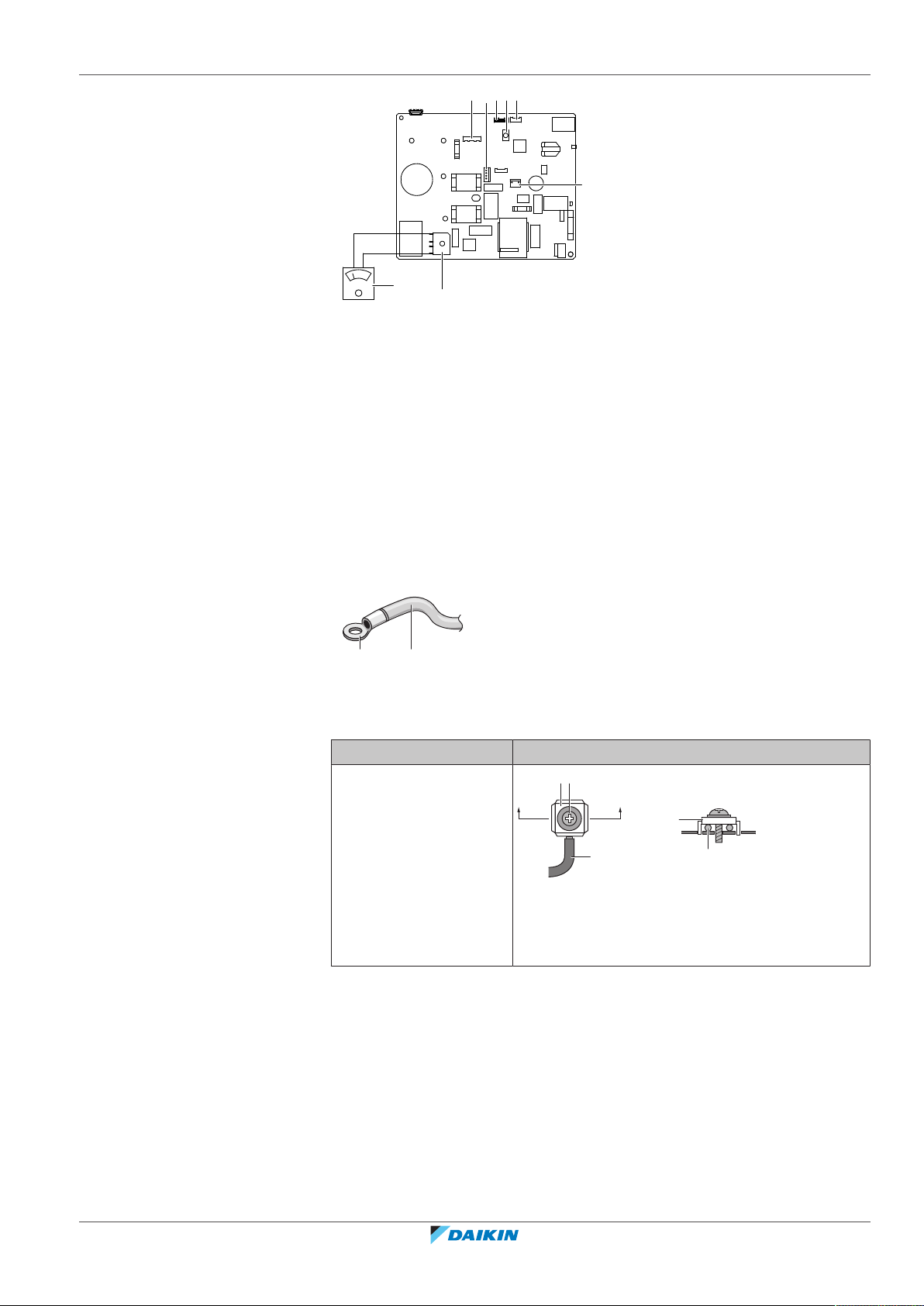

OHT: ELEKTRILÖÖGI OHT

Enne teenindamise alustamist ühendage toide lahti rohkem kui 10 minutiks ja
mõõtke pinge toiteahela kondensaatori klemmidel või elektrilistel osadel. Pinge PEAB
olema alla 50V DC, enne kui te võite elektrilisi osi puudutada. Klemmide asukohti
vaadake elektriskeemilt.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

DC+

DC-

h

cge d f

a

b

a Tester (DC-pinge piirkond)

b a

c b

c

aa

A

AA´

A´

b S80 – reevers-magnetklapi juhe

c S70 – ventilaatori mootori juhe
d LED-märgutuli
e S90 – termotakisti juhe

f S20 – elektrooniline paisuklapi juhe
g S40 – termo-ülekoormuskaitse juhe
h DB1 – dioodide sild

9.1.2 Juhised elektrijuhtmestiku ühendamiseks

9 | Elektripaigaldus

Pidage kinni järgmistest nõuetest.

▪ Kiudjuhtmete kasutamisel kinnitage juhtmesoone traadikimbu otsa

kokkupressitav kaabliking. Lükake kokkupressitav kaabliking juhtmesoonele kuni
isolatsioonini ja kasutage kokkupressimiseks selleks ette nähtud tange.

a Kiudjuhe
b Kokkupressitav kaabliking

▪ Kasutage juhtmete ühendamiseks järgmisi viise.

Juhtme tüüp Paigaldusviis

Ühetraadilise soonega
juhe

a Keeratud ühetraadilise soonega juhe
b Kruvi
c Lapikseib

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

49

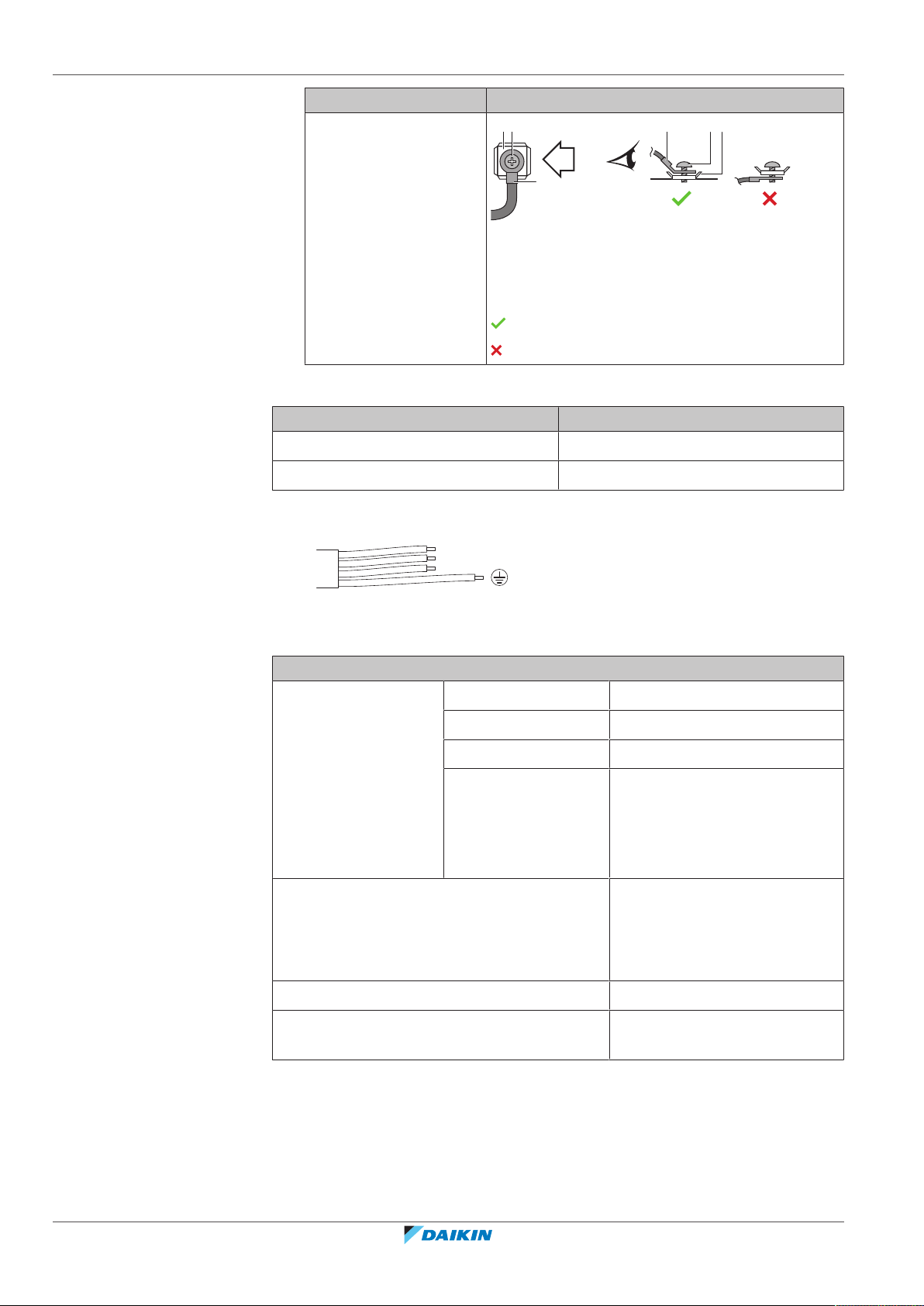

9 | Elektripaigaldus

c b ba c

a

B

B

1-3

Juhtme tüüp Paigaldusviis

Kokkukeerutatud
kiudjuhe kokkupressitava
kaablikingaga

a Klemm
b Kruvi
c Lapikseib

Lubatud

POLE lubatud

Pingutusmomendid

Osa Pingutusmoment (N•m)

M4 (X1M) 1,5~1,6

M4 (maandus) 1,4~1,5

▪ Maandusjuhe tõmbetõkise ja klemmliistu vahel peab olema pikem kui teised

juhtmed.

9.1.3 Standardjuhtmete komponentide tehnilised andmed

Koosteosa

Toitekaabel Pinge 220~240V

Faas 1~

Sagedus 50Hz

Kaablisoonte suurused 3-sooneline kaabel

Ühenduskaabel (sise- ja välisseadme vahel) 4-sooneline kaabel

Soovitatav kaitselüliti 16A

Rikkevoolu-kaitselüliti PEAVAD vastama

2,5mm

(a)

H05RN-F (60245 IEC 57)

(b)

H07RN-F (60245 IEC 66)

2(a)(b)

/ 4,0 mm

2(b)

1,5mm2~2,5mm2, sobib pingel

220 kuni 240V

H05RN-F (60245 IEC 57)

kohaldatavatele õigusaktidele

9.2 Elektrijuhtmestiku ja välisseadme ühendamiseks

Paigaldaja teatmejuhend

50

1 Eemaldage teeninduskate. Vaadake teavet jaotisest "6.2.2 Välisseadme

avamiseks"[429].

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

2 Eemaldage juhtmetelt isolatsioon (20mm).

a b

50 Hz
220-240 V

c d

f

a b e

3×

a Puhastage juhtme ots selle punktini
b Liiga pikalt puhastamine võib põhjustada elektrilööki või lekkeid

3 Avage juhtmeklamber.
4 Ühendage sidekaabel ja toide järgmiselt:

a Sidekaabel
b Toitekaabel

c Kaitselüliti
d Rikkevoolu-kaitselüliti
e Toitejuhe

f Maandus

9 | Elektripaigaldus

5 Keerake klemmikruvid piisavalt tugevasti kinni. Soovitame kasutada Phillips-

otsakuga kruvikeerajat.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

51

10 | Välisseadme paigaldamise lõpuleviimine

g

b

a

f

e

cd

1×

1

1

2

10 Välisseadme paigaldamise lõpuleviimine

10.1 Välisseadme paigaldamise lõpetustööd

OHT: ELEKTRILÖÖGI OHT

▪ Veenduge, et süsteem on nõuetekohaselt maandatud.
▪ Enne hooldamise alustamist lülitage seadme toide välja.
▪ Enne toitepinge sisse lülitamist paigaldage lülituskarbi kate.

MÄRKUS

Soovitatav on sise- ja välisseadme vaheline külmaaine torustik paigaldada karbikusse
või katta külmaaine torustik viimistlusteibiga.

1 Isoleerige ja kinnitage külmaaine torustik ja kaablid järgmiselt.

2 Pange kohale teeninduskate.

10.2 Seadme sulgemine

10.2.1 Välisseadme sulgemine

a Gaasitoru
b Gaasitoru isolatsioon

c Sidekaabel
d Objekti juhtmestik (kui on saadaval)
e Vedelikutoru

f Vedelikutoru isolatsioon

g Viimistlusteip

MÄRKUS

Teeninduskatte sulgemisel veenduge, et pingutusmoment EI ületa 1,3N•m.

Paigaldaja teatmejuhend

52

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

11 Configuration

1

2

3

J5

J6

J8

J9

J11

J12

+6V

R714
R713
R712
R711
R710
R721

R612

R613

D204
D202

C207

D203

ID201

C211

D206

J12

J11

J9

J8

J6

J5

11.1 Seadistamine tehnoruumis kasutamiseks

Kasutage allkirjeldatud režiimisätet jahutamiseks välisõhu madala temperatuuri
korral. See režiimisäte on ette nähtud seadmete tehnoruumides, näiteks
arvutustehnika jaoks. MINGIL JUHUL EI TOHI seda režiimisätet kasutada
eluruumide või kontoriruumide jaoks, kus viibivad inimesed.

11.1.1 Tehaserežiimi seadistamine

Kui trükkplaadil on sild J6 katkestatud, siis tööpiirkond laieneb temperatuurini –
15°C. Seadmeruumide režiim seiskub, kui välistemperatuur langeb alla –20°C ja
taastub, kui temperatuur taas tõuseb.

11 | Configuration

TEAVITUSTÖÖ

▪ Siseseade võib tekitada katkendlikku müra, kui välisseadme ventilaator lülitub

SISSE ja/või VÄLJA.

▪ Seadmeruumide režiimi kasutamisel ÄRGE hoidke ruumis niisuteid ega muid

seadmeid, mis võivad ruumi niiskusetaset tõsta.

▪ Trükkplaadi silla J6 katkestamisel seadistub siseseadme ventilaator suurimale

kiirusele.

▪ ÄRGE kasutage seda sätet eluruumides või kontorites, kus on inimesed.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

53

12 | Kasutuselevõtt

12 Kasutuselevõtt

Peatüki sisu

12.1 Ülevaade: kasutuselevõtt

MÄRKUS

Kasutuselevõtu kontroll-leht Lisaks selles peatükis olevatele kasutuselevõtu juhistele

on kasutuselevõtu kontroll-leht saadaval ka portaalis Daikin Business Portal (vajalik
on autentimine).

Kasutuselevõtu kontroll-leht on täienduseks selle peatüki juhistele ja seda saab
kasutada nõuandena ja aruande blanketina kasutuselevõtul ja kasutajale
üleandmisel.

12.1 Ülevaade: kasutuselevõtt ....................................................................................................................................................... 54

12.2 Ettevaatusabinõud kasutuselevõtmise ajal............................................................................................................................ 54

12.3 Esmase kasutuselevõtu eelne kontrollnimekiri ..................................................................................................................... 55

12.4 Kontroll-loend kasutuselevõtu ajal......................................................................................................................................... 55

12.5 Proovikäivituse tegemiseks .................................................................................................................................................... 55

12.6 Välisseadme käivitamine ........................................................................................................................................................ 56

Selles peatükis kirjeldatakse, mida peate tegema ja teadma süsteemi käivitamiseks
pärast paigaldamist.

Tüüpiline töövoog

Esmakäivitus koosneb tavaliselt järgmistest toimingutest.

1 Esmase kasutuselevõtu eelse kontrollnimekirja ülevaatus.
2 Süsteemi katsekäivituse läbiviimine.

12.2 Ettevaatusabinõud kasutuselevõtmise ajal

OHT: ELEKTRILÖÖGI OHT

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

ETTEVAATUST

ÄRGE TEHKE testimist sel ajal kui sisendseadmetega tehakse mingeid töid.

Sel ajal, kui toimub testimine, töötab MITTE ainult sisendseade, vaid ka välisseade.
Sel ajal kui toimub testimine, on sisendseadmega töötada ohtlik.

Paigaldaja teatmejuhend

54

ETTEVAATUST

ÄRGE PANGE sõrmi, vardad või mingeid muid esemeid õhu sisend- või
väljundavadesse. ÄRGE eemaldage ventilaatori kaitsekatet. Ventilaator võib suurel
kiirusel pööreldes vigastusi tekitada.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Katsekäivituse ajal lülituvad välisseade ja siseseadmed sisse. Veenduge, et kõik
siseseadmete ettevalmistustööd (kasutuskoha torustiku ja elektrijuhtmestiku
paigaldamine, õhu väljutamine jne) on lõpetatud. Siseseadmete üksikasjalikke
paigaldustoiminguid vaadake paigaldusjuhendist.

12.3 Esmase kasutuselevõtu eelne kontrollnimekiri

Pärast seadme paigaldamist kontrollige esmalt üle allpool loetletud üksused. Kui
kõik kontrolltoimingud on tehtud, tuleb seade sulgeda. Toite võib sisse lülitada alles
pärast seadme sulgemist.

Siseseade on õigesti paigaldatud.

Välisseade on õigesti paigaldatud.

Süsteem on korralikult maandatud ja maandusklemmid kinnitatud.

Toitepinge vastab seadme andmesildil olevale pingele.

Lülituskarbis PUUDUVAD lahtised ühendused või kahjustunud elektrikomponendid.

Sise- ja välisseadme sees PUUDUVAD kahjustunud komponendid ja kokkusurutud torud.

12 | Kasutuselevõtt

EI esine jahutusaine lekkeid.

Jahutustorud (gaas ja vedelik) on soojusisolatsiooniga.

Paigaldatud on õige suurusega torud ja torud on korrektselt isoleeritud.

Sulgemiskraanid (gaas ja vedelik) on välisseadmel täielikult avatud.

Äravool

Veenduge, et äravool toimib sujuvalt.

Võimalik tagajärg: Kondensaatvesi võib tilkuda.

Sise- ja välisseade on võimelised vastu võtma juhtpuldi signaale.

Siseühenduste kaablitena kasutatakse ettenähtud juhtmeid.

Kaitsmed, kaitselülitid ja objekti kaitseseadised on paigaldatud selle dokumendi nõuete

kohaselt ja neil pole möödaviikusid.

12.4 Kontroll-loend kasutuselevõtu ajal

Õhu välja laskmiseks.

Proovikäivituse tegemiseks.

12.5 Proovikäivituse tegemiseks

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

TEAVITUSTÖÖ

Kui kasutusele võtmise ajal tuvastatakse seadmel rike, vaadake üksikasju
kasutusjuhendi rikkeotsingu osast.

Eeltingimus: Toitepinge PEAB OLEMA määratud vahemikus.

Paigaldaja teatmejuhend

55

12 | Kasutuselevõtt

12.6 Välisseadme käivitamine

Eeltingimus: Katsekäivituse võib teha jahutuse või kütte režiimis.
Eeltingimus: Katsekäivitus tuleb teha vastavuses siseseadme kasutusjuhendile, et

veenduda, et kõik funktsioonid ja osad töötavad nõuetekohaselt.

1 Jahutusrežiimis valige madalaim programmeeritav temperatuur. Kütterežiimis

valige kõrgeim programmeeritav temperatuur. Vajaduse korral võib
katsekäivituse deaktiveerida.

2 Kui katsekäivitus on lõppenud, seadke temperatuur tavatasemele.

Jahutusrežiimis: 26~28°C, kütmise režiimis: 20~24°C.

3 Süsteemi töötamine lülitub välja 3 minuti pärast peale seadme lülitamist

olekusse VÄLJAS.

TEAVITUSTÖÖ

▪ Seade tarbib elektrienergiat ka siis kui see on lülitatud olekusse VÄLJAS.
▪ Kui seade pärast elektrikatkestust uuesti pingestub, siis taastub viimati valitud

režiim.

Vaadake süsteemi algseadistamist ja kasutuselevõttu siseseadme
paigaldusjuhendist.

Paigaldaja teatmejuhend

56

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

13 Kasutajale üleandmine

Kui testimine on lõppenud ja seade töötab nõuetekohaselt, teavitage kasutajat
järgmiselt.

▪ Veenduge, et kasutajale on antud paberdokumentatsioon ja paluge tal see alles

hoida tulevaseks kasutamiseks. Andke kasutajale teada, et täisdokumentatsiooon
on kättesaadav URL-ilt, mida on selles juhendis varem mainitud.

▪ Selgitage kasutajale, kuidas süsteemi nõuetekohaselt kasutada ja mida teha

probleemide ilmnemisel.

▪ Näidake kasutajale, mida tuleb teha seadme teenindamisel.
▪ Selgitage kasutajale energia säästmise soovitusi, mida on kirjeldatud

kasutusjuhendis.

13 | Kasutajale üleandmine

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

57

14 | Hooldus ja teenindus

14 Hooldus ja teenindus

14.1 Ülevaade: hooldus ja teenindus

MÄRKUS

Üldhoolduse/inspektsiooni kontrollnimekiri. Selles peatükis toodud hooldusjuhiste

kõrval on toodud ka üldhoolduse/inspektsiooni kontrollnimekiri portaalis Daikin
Business Portal (nõuab autentimist).

Üldhoolduse/inspektsiooni kontrollnimekiri täiendab selles peatükis toodud juhiseid
ning neid saab kasutada suunisena ja hoolduse ajal aruandlusvormina.

MÄRKUS

Hooldamist tohivad teha AINULT volitatud paigaldajad või hooldusettevõtted.

Soovitame seadet lasta hooldada vähemalt kord aastas. Kui siiski võivad kasutuskohas
kehtivad eeskirjad sätestada hooldamisele lühema ajavahemiku.

See peatükk sisaldab järgmist teavet:

▪ Hooldamise ohutuseeskirjad
▪ Välisseadme iga-aastane hooldamine

14.2 Ettevaatusabinõud hooldustöödel

OHT: ELEKTRILÖÖGI OHT

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

MÄRKUSElektrostaatiline lahenduse oht

Enne seadme hooldamist või teenindamist puudutage seadme metallosa staatilise
elektri eemaldamiseks ja trükkplaadi kaitsmiseks.

HOIATUS

▪ Enne ükskõik milliste hooldus- või remonditööde läbiviimist lülitage toitepaneelil

olev kaitselüliti ALATI välja, eemaldage sulavkaitsmed või lahutage seadme
kaitseseadised.

▪ Ärge puudutage pingestatud osi enne 10 minuti möödumist, et vältida elektrilöögi

saamise ohtu.

▪ Arvestage sellega, et mõned elektriliste osade sektsioonid on kuumad.
▪ Veenduge, et te EI puuduta voolu juhtivaid osi.
▪ ÄRGE peske seadet veega. See võib põhjustada elektrilööki või tulekahju.

Paigaldaja teatmejuhend

58

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

14 | Hooldus ja teenindus

14.3 Välisseadme iga-aastase hoolduse kontrolltoimingud

Kord aastas kontrollige järgmist.

▪ Soojusvaheti

Välisseadme soojusvaheti võib ummistuda tolmu, mustuse, puulehtede jne tõttu.
Soovitatav on soojusvahetit kord aastas puhastada. Ummistunud soojusavaheti
tõttu võib rõhk liigselt langeda või liigselt tõusta, mis põhjustab puuduliku
toimimise.

14.4 Teave kompressori kohta

Kompressori hooldamisel rakendage järgmisi ettevaatusabinõusid.

OHT: ELEKTRILÖÖGI OHT

▪ Kasutage seda kompressorit vaid maandatud süsteemis.
▪ Enne kompressori hooldamise alustamist lülitage toide välja.
▪ Pärast hooldamist pange lülituskarbi kate ja teeninduskate oma kohtadele.

14.5 Kasutamine talvel

ETTEVAATUST

Kandke alati kaitseprille ja kaitsekindaid.

OHT: PLAHVATUSE OHT

▪ Kompressori eemaldamisel kasutage torulõikurit.
▪ Ärge kasutage jootmispõletit.
▪ Kasutage ainult heakskiidetud külmaaineid ja määrdeained.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

Ärge puudutage kompressorit paljaste kätega.

MÄRKUS

Väliseadme juurest TULEB kogu jää eemaldada. Kasutage kindaid, et vältida
kehavigastusi ja seadme kahjustamist.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

59

15 | Veatuvastus

15 Veatuvastus

15.1 Ülevaade: veatuvastus

15.2 Ettevaatusabinõud veaotsingul

Selles peatükis kirjeldatakse, mida peate tegema rikke ilmnemisel.
See sisaldab teavet nendele ilmingutele põhinevate probleemide kohta.

Enne veatuvastust

Vaadake seade põhjalikult üle ja otsige silmaga nähtavaid defekte, nagu lahtised
ühendused või katkised juhtmed.

HOIATUS

▪ Seadme lülituskarbi kontrollimisel veenduge ALATI, et seadme toide on välja

lülitatud. Lülitage vastav kaitselüliti välja.

▪ Kui ohutusseadis on rakendunud, siis lülitage seade välja, tehke kindlaks

rakendumise põhjus, enne kui selle lähtestate. ÄRGE sillake kaitseseadiseid või
muutke nende sätteid erinevaks tehase vaikesätetest. Kui te ei leia rikke põhjust,
küsige abi oma edasimüüjalt.

OHT: ELEKTRILÖÖGI OHT

HOIATUS

Selleks, et vältida kütteseadme termokaitse tahtmatust lähtestamisest tekkida võivat
riski, EI TOHI toiteahelasse olla paigaldatud väline lülitusseade, näiteks taimer, samuti
ei ole lubatud kütteseadet lülitada toitevõrku, mida tarnija regulaarselt SISSE ja VÄLJA
lülitab.

OHT: PÕLETUSE / PÕLETUSHAAVADE OHT

15.3 Probleemide lahendamine tunnuste järgi

15.3.1 Ilming: siseseade on kaldu, vibreerib või müriseb

Võimalikud põhjused Kõrvaldamise toiming

Siseseadmed pole paigaldatud
nõuetekohaselt

Kinnitage siseseade nõuetekohaselt.

15.3.2 Tunnus: süsteem EI küta ega jahuta oodatud viisil

Paigaldaja teatmejuhend

60

Võimalikud põhjused Kõrvaldamise toiming

Elektrijuhtmestik on valesti ühendatud Ühendage elektrijuhtmestik õigesti.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

15.3.3 Ilming: veeleke

15 | Veatuvastus

Võimalikud põhjused Kõrvaldamise toiming

Gaasileke Kontrollige seade lekete suhtes üle.

Võimalikud põhjused Kõrvaldamise toiming

Puudulik soojustus (gaasi- ja
vedelikutorustik, dreenimisvooliku

Veenduge, et torustiku ja
dreenimisvooliku soojustus on piisav.

pikendi siseseinad)

Valesti ühendatud drenaaž. Korrastage drenaaž.

15.3.4 Ilming: uitvoolud

Võimalikud põhjused Kõrvaldamise toiming

Seade EI OLE nõuetekohaselt
maandatud

Kontrollige maandusjuhtme ühendust ja
parandage see vajaduse korral.

15.3.5 Ilming: seade EI tööta või on sellel põlemiskahjustus

Võimalikud põhjused Kõrvaldamise toiming

Juhtmestik POLE paigaldatud vastavalt

Korrastage juhtmestik.

tehnilistele nõuetele

15.4 Rikete hindamine välisseadme trükkplaadi LED-tulede abil

LED-tule olek Hinnang

Vilgub Normaalne.

▪ Kontrollige siseseadet.

SEES ▪ Lülitage toide olekusse VÄLJAS ja tagasi olekusse

SEES ja jälgige LED-tuld 3 minuti jooksul.
Kui LED-tuli on taas SEES, siis on välisseadme
trükkplaat rikkis.

VÄLJAS 1 Toitepinge (energiasäästuks).

2 Toitesüsteemi rike.
3 Lülitage toide olekusse VÄLJAS ja tagasi olekusse

SEES ja jälgige LED-tuld 3 minuti jooksul.
Kui LED-tuli on taas SEES, siis on välisseadme
trükkplaat rikkis.

OHT: ELEKTRILÖÖGI OHT

▪ Kui seade ei tööta, siis on LED-tuled trükkplaadil välja lülitatud, et energiat säästa.
▪ Kuid isegi siis, kui LED-tuled on välja lülitatud, võib klemmplaat ja trükkplaat pinge

all olla.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

61

16 | Toote kasutuselt kõrvaldamine

16 Toote kasutuselt kõrvaldamine

16.1 Ülevaade: tootest vabanemine

Tüüpiline töövoog

Süsteemi utiliseerimisel tuleb tavaliselt teha järgmised toimingud.

1 Süsteemi tühjakspumpamine.
2 Süsteemi üleandmine spetsialiseeritud käitlusettevõttele.

MÄRKUS

ÄRGE PÜÜDKE süsteemi ise lahti võtta, süsteemi lahtivõtmisel, külmaaine, õli ja
muude osade käsitsemisel TULEB JÄRGIDA kehtestatud eeskirju. Seadmeid PEAB
kasutusest kõrvaldamisel käitlema spetsialiseeritud ettevõttes taaskasutuseks,
ringluseks ning taastamiseks.

TEAVITUSTÖÖ

Täpsemat teavet vaadake hooldusjuhendist.

16.2 Tühjakspumpamine

Näide: Keskkonna kaitsmiseks tühjendage seade selle ümberpaigutamisel või
kõrvaldamisel.

Tühjakspumpamisega teisaldatakse süsteemist kogu külmaaine siseseadmesse.

1 Eemaldage kraanikübar vedeliku sulgekraanilt ja gaasi sulgekraanilt.

OHT: PLAHVATUSE OHT

Pump ei tööta – Külmaaine lekib. Kui soovite süsteemi pumba abil tühjendada ja

selles on külmaaine ahela leke, siis võtke arvesse järgmist.

▪ ÄRGE kasutage pumba automaatfunktsiooni, millega saate suunata kogu süsteemi

külmaaine välisseadmesse. Võimalik tagajärg: Kompressor võib sisse sattunud
õhu tõttu ise süttida ja plahvatada.

▪ Kasutage eraldi taastesüsteemi, nii et seadme kompressor EI PEA tööle hakkama.

MÄRKUS

Lülitage süsteemi tühjaks pumpamisel kõigepealt välja kompressor ja eemaldage
seejärel jahutusaine torud. Kui kompressor töötab ja sulgeklapid on tühjaks
pumpamise ajal avatud, tõmmatakse süsteemi õhku sisse. Ebanormaalne
jahutustsükli rõhk võib põhjustada kompressori rikke ja muid süsteemikahjustusi.

Paigaldaja teatmejuhend

62

2 Tehke sundjahutus. Vaadake "16.3 Sundjahutuse alustamine ja

lõpetamine"[463].

3 Pärast 5 kuni 10minuti möödumist (või pärast 1 kuni 2minuti möödumist, kui

keskkonna temperatuur on väga madal (<−10°C)) sulgege vedeliku sulgekraan
kuuskantvõtmega.

4 Kontrollige kollektorilt, kas vaakum on saavutatud.
5 Pärast 2 kuni 3 minuti möödumist sulgege gaasi sulgekraan ja lõpetage

sundjahutus.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

16 | Toote kasutuselt kõrvaldamine

a

c

b

d

d

e

a Gaasi sulgekraan
b Sulgemise suund

c Kuuskantvõti
d Kraanikübar
e Vedeliku sulgekraan

16.3 Sundjahutuse alustamine ja lõpetamine

Sundjahutuse läbiviimiseks on 2järgmist võimalust.

▪ 1. toimimisviis. Siseseadme ON/OFF lüliti kasutamine (kui see on siseseadmel

olemas).

▪ 2. toimimisviis. Siseseadme juhtpuldi kasutamine.

16.3.1 Sundjahutuse käivitamine ja seiskamine siseseadme lülitiga SEES/VÄLJAS

1 Hoidke lülitit ON/OFF all vähemalt 5sekundit.

Tulemus: Seade käivitub.

TEAVITUSTÖÖ

Sundjahutus seiskub automaatselt 15minuti pärast.

2 Töö seiskamiseks varem vajutage lülitit ON/OFF.

16.3.2 Sundjahutuse käivitamine ja seiskamine siseseadme juhtpuldiga

1 Määrake töörežiim Jahutamine. Juhinduge siseseadme paigaldusjuhendi

peatükist "Katsekäivituse toimingud".

Märkus: Sundjahutus seiskub automaatselt 30minuti pärast.

2 Töö seiskamiseks varem vajutage lülitit ON/OFF.

TEAVITUSTÖÖ

Kui sundjahutust kasutada siis, kui välistemperatuur on <−10°C, siis kaitseseadis
tõkestab selle töötamise. Soojendage välisseadme välistemperatuuri termotakisti
temperatuurini ≥−10°C. Tulemus: Seade käivitub.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

63

17 | Tehnilised andmed

,

A

INDOOR

OUTDOOR

17 Tehnilised andmed

17.1 Elektriskeem

17.1.1 Elektriskeemi ühtsed tingmärgid

▪ Värskeim tehniliste andmete kokkuvõte on piirkondlikul Daikin veebisaidil

(avalikult kättesaadavad).

▪ Värskeimad täielikud tehnilised andmed on portaalis Daikin Business Portal

(vajalik on autentimine).

Elektriskeem antakse seadmega kaasa ja see asub välisseadme sees (ülemise
plaadi siseküljel).

Otsitava osa ja selle numbri kohta saate teavet seadme elektriskeemilt. Osad on
nummerdatud araabia numbritega kasvavas järjekorras osade kaupa ja numbri
asemel on allolevas tabelis "*".

Sümbol Selgitus Sümbol Selgitus

Kaitselüliti Kaitsemaandus

Ühendus Kaitsemaandus (kruvi)

Liitmik

Alaldi

Maandus Relee liitmik

Objekti juhtmestik Ühendussild

Sulavkaitse Klemmkarp

Siseseade Klemmliist

Välisseade Juhtmeklamber

Rikkevoolu-kaitselüliti

Sümbol Värvus Sümbol Värvus

BLK Must ORG Oranž

BLU Sinine PNK Roosa

Paigaldaja teatmejuhend

64

BRN Pruun PRP, PPL Lilla

GRN Roheline RED Punane

GRY Hall WHT Valge

YLW Kollane

Sümbol Selgitus

A*P Trükkplaat

BS* Surunupp SEES/VÄLJAS, töölüliti

BZ, H*O Helisignaal

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

17 | Tehnilised andmed

Sümbol Selgitus

C* Kondensaator

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Ühendus, liitmik
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE

D*, V*D Diood

DB* Dioodimoodul

DS* DIP-lüliti

E*H Kütteseade

FU*, F*U, (andmetele, vaadake seadme

Sulavkaitse
sees olevat trükkplaati)

FG* Liitmik (šassiiühendus)

H* Rakmed

H*P, LED*, V*L Märgutuli, valgusdiood

HAP Valgusdiood (hoolduse meeldetuletus -

roheline)

HIGH VOLTAGE Kõrgepinge

IES Nutika silma andur

IPM* Arukas toitemoodul

K*R, KCR, KFR, KHuR, K*M Magnetrelee

L Faas

L* Mähise

L*R Reaktor

M* Samm-mootor

M*C Kompressori mootor

M*F Ventilaatori mootor

M*P Dreenimispumba mootor

M*S Pöördmootor

MR*, MRCW*, MRM*, MRN* Magnetrelee

N Neutraal

n=*, N=* Keerdude arv läbi ferriitsüdamiku

PAM Impulssamplituudmodulatsioon

PCB* Trükkplaat

PM* Toiteplokk

PS Impulsstoiteplokk

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

PTC* PTC-termistor

Q* Isoleeritud tüürelektroodiga triiak

(IGBT)

Q*C Kaitselüliti

Q*DI, KLM Rikkevoolu-kaitselüliti

Paigaldaja teatmejuhend

65

17 | Tehnilised andmed

Sümbol Selgitus

Q*L Ülekoormuskaitse

Q*M Termolüliti

Q*R Rikkevoolu-kaitselüliti

R* Takisti

R*T Termotakisti

RC Vastuvõtja

S*C Piirlüliti

S*L Ujuklüliti

S*NG Külmaaine lekkeandur

S*NPH Rõhuandur (kõrge)

S*NPL Rõhuandur (madal)

S*PH, HPS* Rõhulüliti (kõrge)

S*PL Rõhulüliti (madal)

S*T Termostaat

S*RH Niiskuseandur

S*W, SW* Töölüliti

SA*, F1S Liigpingepiirik

SR*, WLU Signaali vastuvõtja

SS* Valikulüliti

SHEET METAL Kohtkindel klemmliistu plaat

T*R Trafo

TC, TRC Saatja

V*, R*V Varistor

V*R Dioodimoodul, isoleeritud

tüürelektroodiga triiakuga (IGBT)
toiteplokk

WRC Juhtmevaba kaugjuhtimispult

X* Klemmkarp

X*M Klemmliist (plokk)

Y*E Elektroonilise paisuklapi mähis

Paigaldaja teatmejuhend

66

Y*R, Y*S Reevers-magnetklapi mähis

Z*C Ferriitsüdamik

ZF, Z*F Mürafilter

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

17.2 Toruskeem

M

p

l

q

c

d

a

b

o

n

g

m

m

m

r

·6x7.0· CuT

·7.9· CuT

·6.4· CuT

·6.4· CuT

·9.5· CuT

·7.9· CuT

·9.5· CuT

·9.5· CuT

·12.7· CuT

·9.5· CuT

·9.5· CuT

·9.5· CuT

·6x7.0· CuT

HPS

·6.4· CuT

k

·12.7· CuT

·6x3.2· CuT

·6.4· CuT

f

h

i

j

e

17.2.1 Torustiku skeem: Välisseade

Seadmete PED-grupid – Kõrgrõhu lüliti: IV grupp; kompressor: II grupp, muud
seadmed: artikkel 4 §3.

17 | Tehnilised andmed

a Objektitorustiku mõõtmed (vedelik) l Salvesti

b Objektitorustiku mõõtmed (gaas) m Summuti

c Vedeliku sulgekraan n SEES: küte 4-suunaline siiber
d Gaasi sulgekraan o Tagasivoolutoru termistor
e Filter p Välisõhu termoandur

f Elektrooniline paisuklapp q Kompressor

g Summuti koos filtriga r Labaventilaator
h Jaotur M Ventilaatori mootor

i Kapillaartoru HPS Kõrgrõhulüliti on aktiveeritud (automaattagastus)
j Soojusvaheti Jahutamine

k Soojusvaheti termoandur Kütmine

RXTM-R_RXTP-R_ARXTP-R_RXTA-B
Kaheosaline seeria R32
4P518023-11H – 2021.03

Paigaldaja teatmejuhend

67

18 | Sõnastik

18 Sõnastik

Edasimüüja

Toote levitaja.

Volitatud paigaldaja

Tehniliste oskustega isik, kes on volitatud toodet paigaldama.

Kasutaja

Isik, kes on toote omanik ja/või kasutab toodet.

Rakenduvad seadused

Kõik rahvusvahelised, Euroopa, riiklikud ja kohalikud direktiivid, seadused,
regulatsioonid ja/või koodeksid, mis on konkreetse toote või kasutusala
puhul asjakohased või rakenduvad.

Teenindusettevõte

Kvalifitseeritud ettevõte, kes võib teostada ja koordineerida seadmele
vajalikke hooldustöid.

Paigaldusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles kirjeldatakse selle paigaldamist, konfigureerimist ja
hooldamist.

Kasutusjuhend

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja milles selgitatakse selle kasutamist.

Hooldusjuhised

Juhiseid sisaldav juhend, mis on mõeldud konkreetsele tootele või
rakendusele ja mis selgitab (kui asjakohane) toote või rakenduse
paigaldamist, konfigureerimist, kasutamist ja/või hooldamist.

Lisatarvikud

Sildid, käsiraamatud, infolehed ja varustus, mis on tootega kaasas ja mida
peab paigaldama vastavalt kaasasolevatele dokumentidele.

Lisavarustus

Varustus, mille on Daikin valmistanud või heaks kiitnud ning mida võib
tootega kombineerida vastavalt kaasasolevatele dokumentidele.

Paigaldise elektritoide

Varustus, mis pole toodetud Daikin poolt, tohib selle seadmega koos
kasutada siis, kui on järgitud kaasneva dokumentatsiooni nõudeid.

Paigaldaja teatmejuhend

68

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Kaheosaline seeria R32

4P518023-11H – 2021.03

Verantwortung für Energie und Umwelt

Copyright 2021 Daikin

4P518023-11H 2021.03
