Guida di riferimento per l'installatore

Serie Split R32

RXTA30B2V1B RXTM30R2V1B RXTM40R2V1B RXTP25R2V1B RXTP35R2V1B ARXTP25R2V1B ARXTP35R2V1B

Sommario

1 Note relative alla documentazione 4

1.1 Informazioni su questo documento ............................................................................................................................... 4

1.1.1 Significato delle avvertenze e dei simboli ...................................................................................................... 5

2 Precauzioni generali di sicurezza 7

2.1 Per l'installatore .............................................................................................................................................................. 7

2.1.1 Generale ......................................................................................................................................................... 7

2.1.2 Luogo d'installazione ...................................................................................................................................... 8

2.1.3 Refrigerante - nel caso di R410A o R32.......................................................................................................... 11

2.1.4 Circuiti elettrici ............................................................................................................................................... 13

3 Istruzioni di sicurezza specifiche per gli installatori 16

4 Informazioni relative all'involucro 23

4.1 Panoramica: operazioni sulla scatola di consegna......................................................................................................... 23

4.2 Unità esterna................................................................................................................................................................... 23

4.2.1 Per disimballare l'unità esterna...................................................................................................................... 23

4.2.2 Per maneggiare l'unità esterna ...................................................................................................................... 24

4.2.3 Rimozione degli accessori dall'unità esterna ................................................................................................. 24

5 Informazioni sull'unità 26

5.1 Identificazione................................................................................................................................................................. 26

5.1.1 Etichetta di identificazione: unità esterna ..................................................................................................... 26

6 Installazione dell'unità 27

6.1 Preparazione del luogo di installazione.......................................................................................................................... 27

6.1.1 Requisiti del luogo di installazione dell'unità esterna ................................................................................... 28

6.1.2 Requisiti aggiuntivi del luogo di installazione dell'unità esterna in climi freddi ........................................... 30

6.2 Apertura dell'unità.......................................................................................................................................................... 31

6.2.1 Informazioni sull'apertura dell'unità .............................................................................................................. 31

6.2.2 Per aprire l'unità esterna................................................................................................................................ 31

6.3 Montaggio dell'unità esterna ......................................................................................................................................... 32

6.3.1 Informazioni sul montaggio dell'unità esterna .............................................................................................. 32

6.3.2 Precauzioni per il montaggio dell'unità esterna ............................................................................................ 32

6.3.3 Per fornire la struttura di installazione .......................................................................................................... 32

6.3.4 Per installare l'unità esterna .......................................................................................................................... 33

6.3.5 Per fornire lo scolo ......................................................................................................................................... 33

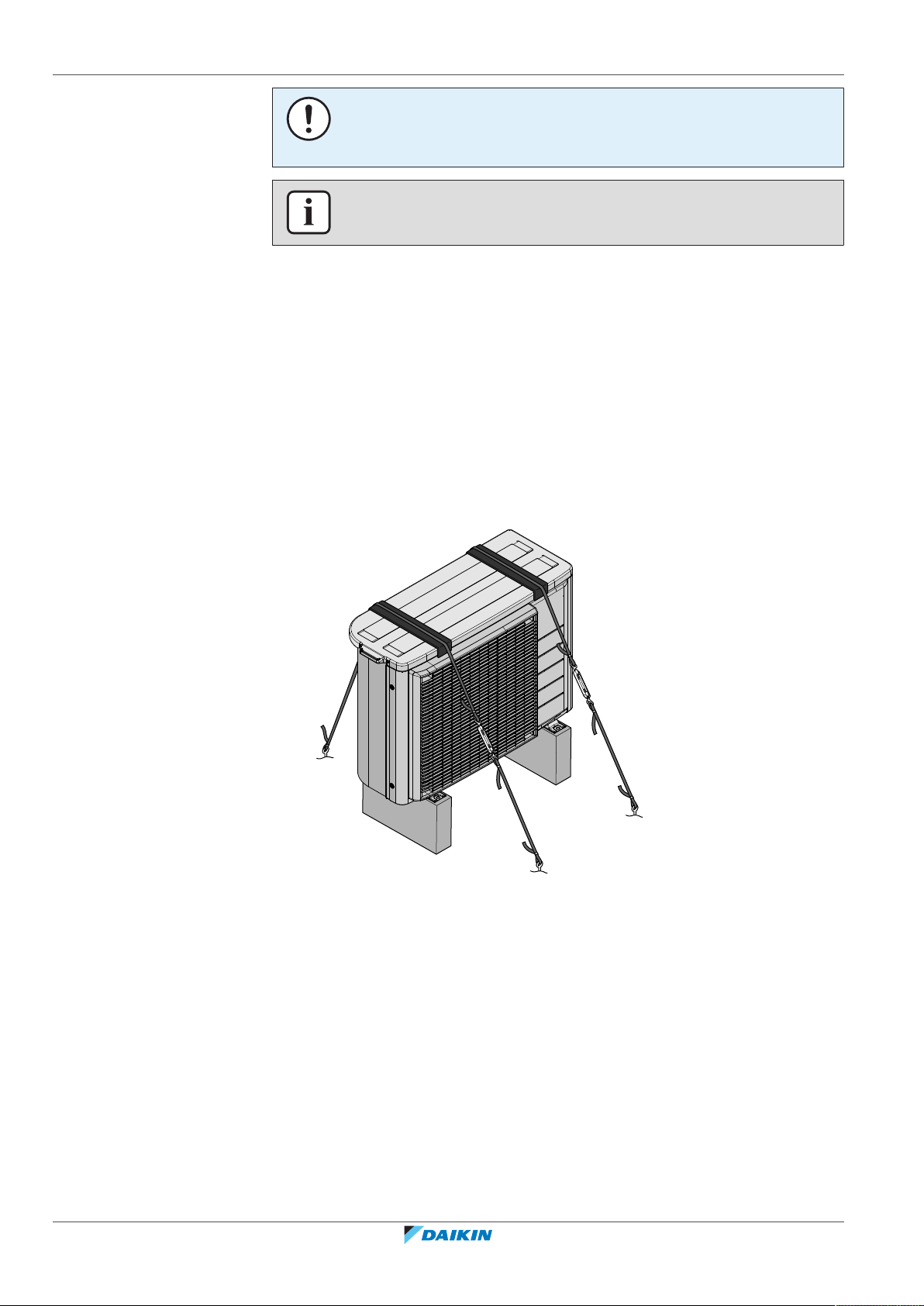

6.3.6 Prevenzione della caduta dell'unità esterna.................................................................................................. 34

7 Installazione delle tubazioni 35

7.1 Preparazione delle tubazioni del refrigerante................................................................................................................ 35

7.1.1 Requisiti delle tubazioni del refrigerante....................................................................................................... 35

7.1.2 Isolante per le tubazioni del refrigerante ...................................................................................................... 36

7.1.3 Lunghezza e dislivello delle tubazioni del refrigerante.................................................................................. 36

7.2 Collegamento delle tubazioni del refrigerante .............................................................................................................. 36

7.2.1 Informazioni sul collegamento delle tubazioni del refrigerante ................................................................... 37

7.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante ................................................................. 37

7.2.3 Linea guida per il collegamento delle tubazioni del refrigerante.................................................................. 38

7.2.4 Linee guida per curvare i tubi......................................................................................................................... 39

7.2.5 Per svasare l'estremità dei tubi ...................................................................................................................... 39

7.2.6 Utilizzo della valvola di arresto e dell'apertura di servizio ............................................................................ 40

7.2.7 Per collegare le tubazioni del refrigerante all'unità esterna ......................................................................... 41

7.3 Controllo delle tubazioni del refrigerante...................................................................................................................... 42

7.3.1 Controllo delle tubazioni del refrigerante ..................................................................................................... 42

7.3.2 Precauzioni per il controllo delle tubazioni del refrigerante ......................................................................... 42

7.3.3 Verifica della presenza di perdite................................................................................................................... 43

7.3.4 Esecuzione dell'essiccazione sotto vuoto ...................................................................................................... 43

Guida di riferimento per l'installatore

8 Carica del refrigerante 45

8.1 Carica del refrigerante .................................................................................................................................................... 45

8.2 Informazioni sul refrigerante.......................................................................................................................................... 46

8.3 Precauzioni durante il caricamento del refrigerante ..................................................................................................... 47

8.4 Determinazione della quantità di refrigerante aggiuntiva............................................................................................. 47

8.5 Per determinare la quantità per la ricarica completa.................................................................................................... 47

8.6 Carica di refrigerante aggiuntivo .................................................................................................................................... 47

8.7 Applicazione dell'etichetta relativa ai gas fluorurati a effetto serra ............................................................................. 48

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

Sommario

9 Installazione dei componenti elettrici 49

9.1 Note relative al collegamento del cablaggio elettrico ................................................................................................... 49

9.1.1 Precauzioni durante il collegamento dei fili elettrici ..................................................................................... 49

9.1.2 Linee guida da osservare quando si collega il cablaggio elettrico................................................................. 51

9.1.3 Specifiche dei componenti dei collegamenti standard ................................................................................. 52

9.2 Collegamento del cablaggio elettrico all'unità esterna.................................................................................................. 52

10 Completamento dell'installazione dell'unità esterna 54

10.1 Completamento dell'installazione dell'unità esterna .................................................................................................... 54

10.2 Chiusura dell'unità .......................................................................................................................................................... 54

10.2.1 Per chiudere l'unità esterna ........................................................................................................................... 54

11 Configurazione 55

11.1 Impostazioni dell'impianto ............................................................................................................................................. 55

11.1.1 Impostazione del modo locale tecnico .......................................................................................................... 55

12 Messa in funzione 56

12.1 Panoramica: Messa in funzione...................................................................................................................................... 56

12.2 Precauzioni durante la messa in funzione...................................................................................................................... 56

12.3 Elenco di controllo prima della messa in esercizio ........................................................................................................ 57

12.4 Lista di controllo durante la messa in funzione.............................................................................................................. 57

12.5 Per eseguire una prova di funzionamento ..................................................................................................................... 57

12.6 Avvio dell'unità esterna .................................................................................................................................................. 58

13 Consegna all'utente 59

14 Manutenzione e assistenza 60

14.1 Panoramica: Manutenzione e assistenza ....................................................................................................................... 60

14.2 Precauzioni generali di sicurezza.................................................................................................................................... 60

14.3 Lista di controllo per la manutenzione annuale dell'unità esterna ............................................................................... 61

14.4 Informazioni sul compressore ........................................................................................................................................ 61

14.5 Stagione invernale .......................................................................................................................................................... 62

15 Individuazione e risoluzione dei problemi 63

15.1 Panoramica: Individuazione e risoluzione dei problemi ................................................................................................ 63

15.2 Precauzioni durante la risoluzione dei problemi............................................................................................................ 63

15.3 Risoluzione dei problemi in base ai sintomi ................................................................................................................... 63

15.3.1 Sintomo: Le unità interne cadono, vibrano o producono rumore ................................................................ 63

15.3.2 Sintomo: L'unità NON riscalda né raffredda come previsto.......................................................................... 64

15.3.3 Sintomo: Perdite d'acqua ............................................................................................................................... 64

15.3.4 Sintomo: Dispersione di elettricità................................................................................................................. 64

15.3.5 Sintomo: L'unità NON funziona o presenta danni da bruciature .................................................................. 64

15.4 Diagnosi dei guasti mediante il LED sulla PCB dell'unità esterna .................................................................................. 64

16 Smaltimento 66

16.1 Panoramica: Smaltimento .............................................................................................................................................. 66

16.2 Per l'evacuazione con la pompa ..................................................................................................................................... 66

16.3 Avvio e arresto del raffreddamento forzato .................................................................................................................. 67

16.3.1 Avvio e arresto del raffreddamento forzato mediante l'interruttore di accensione/spegnimento

dell'unità interna ............................................................................................................................................ 67

16.3.2 Avvio e arresto del raffreddamento forzato mediante l'interfaccia utente dell'unità interna..................... 67

17 Dati tecnici 68

17.1 Schema dell'impianto elettrico....................................................................................................................................... 68

17.1.1 Legenda dello schema elettrico unificato ...................................................................................................... 68

17.2 Schema delle tubazioni................................................................................................................................................... 71

17.2.1 Schema delle tubazioni: Unità esterna .......................................................................................................... 71

18 Glossario 72

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

1 | Note relative alla documentazione

1 Note relative alla documentazione

1.1 Informazioni su questo documento

INFORMAZIONE

Assicurarsi che l'utente sia in possesso della documentazione stampata e chiedergli/ le di conservarla per consultazioni future.

Pubblico di destinazione

Installatori autorizzati

AVVERTENZA

Assicurarsi che l'installazione, la manutenzione, la riparazione e i materiali utilizzati siano conformi alle istruzioni di Daikin e alla legge vigente applicabile e che tali operazioni siano svolte esclusivamente da personale qualificato. In Europa e nelle aree in cui si applica lo standard IEC, lo standard applicabile è EN/IEC 60335-2-40.

INFORMAZIONE

In questo documento sono riportate solamente le istruzioni di installazione specifiche per l'unità esterna. Per l'installazione dell'unità interna (montaggio, collegamento delle tubazioni del refrigerante, collegamento dell'impianto elettrico…), consultare il manuale di installazione dell'unità interna.

Serie di documentazioni

Questo documento fa parte di una serie di documentazioni. La serie completa è composta da:

▪ Precauzioni generali per la sicurezza:

- Istruzioni per la sicurezza DA LEGGERE prima dell'installazione

- Formato: Cartaceo (nella confezione dell'unità esterna)

▪ Manuale di installazione dell'unità esterna:

- Istruzioni di installazione

- Formato: Cartaceo (nella confezione dell'unità esterna)

▪ Guida di riferimento per l'installatore:

- Preparazione dell'installazione, dati di riferimento, ecc.

- Formato: File digitali all'indirizzo http://www.daikineurope.com/support-and-

manuals/product-information/

Guida di riferimento per l'installatore

Potrebbe essere disponibile una revisione più recente della documentazione fornita andando sul sito web regionale Daikin oppure chiedendo al proprio rivenditore.

La documentazione originale è scritta in inglese. La documentazione in tutte le altre lingue è stata tradotta.

Dati tecnici

▪ Un sottogruppo degli ultimi dati tecnici è disponibile sul sito internet regionale

Daikin (accessibile al pubblico).

▪ L'insieme completo degli ultimi dati tecnici è disponibile sul sito Daikin Business

Portal (è richiesta l'autenticazione).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

1.1.1 Significato delle avvertenze e dei simboli

PERICOLO

Indica una situazione che provoca lesioni gravi o letali.

PERICOLO: RISCHIO DI ELETTROCUZIONE

Indica una situaizone che potrebbe provocare la scossa elettrica.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

Indica una situazione che potrebbe provocare ustioni/scottature a causa delle temperature estremamente alte o basse.

PERICOLO: RISCHIO DI ESPLOSIONE

Indica una situazione che potrebbe dare luogo ad un'esplosione.

AVVERTENZA

Indica una situazione che potrebbe provocare lesioni gravi o letali.

1 | Note relative alla documentazione

ATTENZIONE: MATERIALE INFIAMMABILE

ATTENZIONE

Indica una situazione che potrebbe provocare lesioni secondarie o moderate.

AVVISO

Indica una situazione che potrebbe provocare danni alle apparecchiature o alla proprietà.

INFORMAZIONE

Indica suggerimenti utili o informazioni aggiuntive.

Simboli utilizzati sull'unità:

Simbolo Spiegazione

Prima dell'installazione, leggere il manuale di installazione e d'uso e il foglio illustrativo del cablaggio.

Prima di eseguire interventi di manutenzione e riparazione, leggere il manuale di manutenzione.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Per ulteriori informazioni, consultare la guida di riferimento per l'installatore e l'utente.

L'unità contiene parti rotanti. Prestare attenzione durante la riparazione o l'ispezione dell'unità.

Simboli utilizzati nella documentazione:

Guida di riferimento per l'installatore

1 | Note relative alla documentazione

Simbolo Spiegazione

Indica il titolo di una figura o un riferimento ad essa. Esempio: " 1–3 Titolo figura" significa "Figura 3 nel capitolo

1".

Indica il titolo di una tabella o un riferimento ad essa. Esempio: " 1–3 Titolo tabella" significa "Tabella 3 nel

capitolo 1".

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

2 | Precauzioni generali di sicurezza

2 Precauzioni generali di sicurezza

2.1 Per l'installatore

2.1.1 Generale

In caso di dubbi su come installare o usare l'unità, contattare il rivenditore.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

▪ NON toccare le tubazioni del refrigerante, le tubazioni idrauliche o i componenti

interni durante e immediatamente dopo il funzionamento. Questi potrebbero essere troppo caldi o troppo freddi. Lasciare loro il tempo di tornare alla normale temperatura. Non toccare questi componenti, indossare i guanti di protezione.

▪ NON toccare direttamente il refrigerante fuoriuscito accidentalmente.

AVVERTENZA

L'installazione o il montaggio impropri dell'apparecchio o dei relativi accessori potrebbero dar luogo a folgorazioni, cortocircuiti, perdite, incendi oppure altri danni all'apparecchio. Utilizzare esclusivamente accessori, apparecchiature opzionali e ricambi approvati da Daikin.

AVVERTENZA

Assicurarsi che l'installazione, il collaudo e i materiali applicati siano conformi alla legislazione applicabile (oltre alle istruzioni descritte nella documentazione Daikin).

ATTENZIONE

Indossare un equipaggiamento personale di protezione adeguato (guanti di protezione, occhiali di sicurezza,…) durante i lavori di installazione, manutenzione o riparazione del sistema.

AVVERTENZA

Lacerare e gettare via i sacchetti degli imballaggi di plastica, in modo che nessuno, in particolare i bambini, li possa utilizzare per giocare. Rischio possibile: soffocamento.

AVVERTENZA

Prevedere misure adeguate per impedire che l'unità possa essere usata come riparo da piccoli animali. I piccoli animali che dovessero entrare in contatto con le parti elettriche possono causare malfunzionamenti, fumo o incendi.

ATTENZIONE

NON toccare la presa d'aria o le alette di alluminio dell'unità.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

ATTENZIONE

▪ NON posizionare oggetti o apparecchiature sulla parte superiore dell'unità. ▪ NON sedersi, non arrampicarsi né sostare in piedi sopra l'unità.

Guida di riferimento per l'installatore

2 | Precauzioni generali di sicurezza

AVVISO

I lavori eseguiti sull'unità esterna risultano migliori in condizioni di tempo asciutto, per evitare infiltrazioni di umidità.

Secondo la legislazione applicabile, potrebbe essere necessario fornire un registro insieme al prodotto, contenente almeno le informazioni sulla manutenzione e sugli interventi di riparazione, i risultati delle prove, i periodi di standby e così via.

Inoltre, DEVONO essere tenute a disposizione, in un luogo accessibile presso il prodotto, le seguenti informazioni:

▪ Istruzioni per l'arresto del sistema in caso di emergenza ▪ Nome e indirizzo della stazione dei Vigili del Fuoco, della Polizia e dell'ospedale ▪ Nome, indirizzo e numeri telefonici diurni e notturni per chiamare l'assistenza

In Europa, la norma EN378 offre le necessarie istruzioni per redigere questo registro.

2.1.2 Luogo d'installazione

▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi di riparazione

e la circolazione dell'aria.

▪ Assicurarsi che il sito di installazione possa sopportare il peso e le vibrazioni

dell'unità.

▪ Assicurarsi che l'area sia ben ventilata. NON ostruire le aperture di ventilazione. ▪ Assicurarsi che l'unità sia in piano.

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

▪ In atmosfere potenzialmente esplosive. ▪ In presenza di macchine che emettono onde elettromagnetiche. Le onde

elettromagnetiche potrebbero disturbare il sistema di controllo e causare un difetto dell'apparecchiatura.

▪ In luoghi in cui esiste il rischio d'incendio dovuto alla perdita di gas infiammabili

(esempio: diluenti o benzina), fibre di carbonio, polvere incendiabile.

▪ In luoghi in cui si producono gas corrosivi (esempio: gas di acido solforico). La

corrosione delle tubazioni di rame o delle parti saldate può causare perdite di refrigerante.

Istruzioni per le apparecchiature che utilizzano il refrigerante R32

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

Guida di riferimento per l'installatore

AVVERTENZA

▪ NON perforare né bruciare. ▪ NON utilizzare mezzi per accelerare il processo di sbrinamento o per pulire

l'apparecchiatura, se non quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante R32 è inodore.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

2 | Precauzioni generali di sicurezza

AVVERTENZA

L'apparecchiatura deve essere conservata in maniera tale da evitare danni meccanici e in una stanza ben aerata, senza fonti di accensione in funzionamento continuo (esempio: fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione) e delle dimensioni specificate di seguito.

AVVERTENZA

Assicurarsi che l'installazione, la manutenzione e la riparazione siano eseguite in conformità alle istruzioni di Daikin e alle legge vigente (ad esempio la normativa nazionale sul gas) e che siano svolte esclusivamente da personale autorizzato.

AVVERTENZA

Se uno o più ambienti sono collegati all'unità tramite un sistema di condotti, assicurarsi che:

▪ non vi siano fonti di accensione operative (ad esempio fiamme libere,

apparecchiature a gas in funzione o riscaldatori elettrici in funzione) nel caso in cui la superficie del pavimento sia inferiore al valore minimo per il pavimento A (m²);

▪ nei condotti non siano installati dispositivi ausiliari che potrebbero rivelarsi

potenziali fonti di accensione (ad esempio superfici surriscaldate che superano la temperatura di 700°C e dispositivi elettrici di commutazione);

▪ nei condotti siano utilizzati solo dispositivi ausiliari approvati dal costruttore; ▪ l'ingresso E l'uscita dell'aria siano collegati direttamente allo stesso ambiente

tramite condotti. NON utilizzare spazi quali i controsoffitti come condotto per l'ingresso o l'uscita dell'aria.

AVVISO

▪ È necessario adottare delle precauzioni per evitare vibrazioni o impulsi eccessivi

nelle tubature del refrigerante.

▪ Nei limiti del possibile, è necessario difendere i dispositivi di protezione, le

tubature e gli attacchi dagli effetti delle condizioni ambientali avverse.

▪ È necessario prevedere l'espansione e la contrazione delle tubature lunghe. ▪ Le tubature dei sistemi del refrigerate devono essere progettate e installate in

modo da ridurre al minimo eventuali shock idraulici che danneggiano il sistema.

▪ È necessario fissare saldamente le apparecchiature e le tubature interne in modo

tale da evitarne la rottura accidentale in caso di spostamento di mobilio o attività di ristrutturazione.

ATTENZIONE

NON utilizzare potenziali fonti di accensione per la ricerca o il rilevamento di eventuali perdite di refrigerante.

AVVISO

▪ NON riutilizzare i giunti e le guarnizioni in rame già usati in precedenza. ▪ I giunti realizzati in fase di installazione tra le parti dell'impianto del refrigerante

devono essere accessibili per la manutenzione.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

2 | Precauzioni generali di sicurezza

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

Requisiti dello spazio di installazione

AVVERTENZA

Se le apparecchiature contengono refrigerante R32, la superficie del pavimento della stanza in cui esse sono installate, utilizzate e conservate DEVE essere maggiore della superficie del pavimento minima definita nella seguente tabella A (m2). Ciò è valido per:

AVVISO

Per determinare la superficie del pavimento minima

1 Determinare il carico di refrigerante totale nel sistema (=carico di refrigerante

alla fabbrica + quantità di refrigerante aggiuntiva caricata).

▪ Unità interne senza un sensore per le perdite di refrigerante; nel caso di unità

interne con un sensore per le perdite di refrigerante, consultare il manuale di installazione

▪ Unità esterne installate o conservate in ambienti interni (ad esempio, giardino

d'inverno, garage, sala macchine)

▪ Proteggere le tubazioni dai danni fisici. ▪ Ridurre al minimo le tubazioni.

2 Determinare quale grafico o tabella utilizzare.

▪ Per le unità interne: L'unità è montata a soffitto, montata a parete o

collocata sul pavimento?

▪ Per le unità esterne installate o conservate in ambienti interni, ciò dipende

dall'altezza di installazione:

Se l'altezza dell'installazione è… Allora utilizzare il grafico o la tabella per…

<1,8m Unità collocate sul pavimento

1,8≤x<2,2m Unità a muro

≥2,2m Unità montate a soffitto

3 Utilizzare il grafico o la tabella per determinare la superficie del pavimento

minima.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

2 | Precauzioni generali di sicurezza

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

2.1.3 Refrigerante - nel caso di R410A o R32

Se applicabile. Per maggiori informazioni, vedere il manuale di installazione o la guida di riferimento dell'installatore relativa alla propria applicazione.

m Carico di refrigerante totale nel sistema

Superficie del pavimento minima

min

(a) Ceiling-mounted unit (=unità montata a soffitto) (b) Wall-mounted unit (=unità montata a parete) (c) Floor-standing unit (=unità collocata sul pavimento)

AVVISO

Assicurarsi che l'installazione delle tubazioni di refrigerante sia conforme alla legislazione applicabile. In Europa, la normativa applicabile è la EN378.

AVVISO

Assicurarsi che le tubazioni e i collegamenti in loco NON siano soggetti a sollecitazioni.

AVVERTENZA

Durante le prove, NON portare MAI il prodotto ad una pressione più alta della pressione massima ammessa (come indicato sulla piastra informativa dell'unità).

Guida di riferimento per l'installatore

2 | Precauzioni generali di sicurezza

AVVERTENZA

Prendere sufficienti precauzioni in caso di perdita di refrigerante. In presenza di perdite di gas refrigerante, ventilare immediatamente l'area. Rischi possibili:

PERICOLO: RISCHIO DI ESPLOSIONE

Arresto della pompa – Perdita di refrigerante. Qualora si voglia arrestare la pompa

e vi sia una perdita nel circuito del refrigerante:

AVVERTENZA

Recuperare SEMPRE il refrigerante. NON disperderlo direttamente nell'ambiente. Utilizzare una pompa a vuoto per svuotare l'impianto.

▪ Concentrazioni eccessive di refrigerante in un ambiente chiuso possono causare

la riduzione dell'ossigeno nell'ambiente.

▪ Potrebbe sprigionarsi gas tossico se il refrigerante entra in contatto con fiamme

libere.

▪ NON utilizzare la funzione automatica di evacuazione mediante pompa, con cui è

possibile raccogliere tutto il refrigerante del sistema nell'unità esterna. Possibile conseguenza: Autocombustione ed esplosione del compressore poiché dell'aria è

entrata nel compressore in funzione.

▪ Utilizzare un sistema di recupero separato affinché il compressore dell'unità NON

debba essere messo in funzione.

AVVISO

Dopo che sono state collegate tutte le tubazioni, assicurarsi che non vi siano perdite di gas. Usare l'azoto per verificare l'eventuale presenza di perdite di gas.

AVVISO

▪ Per evitare la rottura del compressore, NON caricare una quantità di refrigerante

superiore a quella specificata.

▪ Se il sistema del refrigerante deve essere aperto, il refrigerante DEVE essere

trattato secondo le normative vigenti.

AVVERTENZA

Accertarsi che non vi sia ossigeno nel sistema. Il refrigerante può essere caricato solo dopo aver effettuato la prova di tenuta e l'essiccazione sotto vuoto.

Possibile conseguenza: autocombustione ed esplosione del compressore provocate dall'aria che entra nel compressore in funzione.

▪ Qualora fosse necessaria la ricarica, consultare la targhetta informativa dell'unità.

Su di essa sono riportati il tipo di refrigerante e la quantità necessaria.

▪ Quest’unità è stata caricata con il refrigerante alla fabbrica e, a seconda delle

dimensioni e delle lunghezze dei tubi, per certi sistemi potrebbe essere necessario caricarne una quantità aggiuntiva.

Guida di riferimento per l'installatore

▪ Utilizzare esclusivamente attrezzi adatti per il tipo di refrigerante utilizzato nel

sistema, per assicurare la necessaria resistenza alla pressione e per impedire l'ingresso di materiali estranei nel sistema.

▪ Caricare il refrigerante liquido nel modo seguente:

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

2 | Precauzioni generali di sicurezza

Se Allora

È presente un tubo che funge da sifone (vale a dire che la bombola è

Effettuare la carica mantenendo la bombola in posizione eretta.

contrassegnata dalla scritta “Liquid filling siphon attached” (Sifone di riempimento del liquido in dotazione))

NON è presente un tubo che funge da sifone

Effettuare la carica mantenendo la bombola in posizione capovolta.

▪ Aprire le bombole del refrigerante lentamente. ▪ Caricare il refrigerante nello stato liquido. L'aggiunta di refrigerante in forma

gassosa può prevenire il normale funzionamento.

ATTENZIONE

Una volta completata la procedura di rabbocco del refrigerante o durante una pausa, chiudere immediatamente la valvola del serbatoio refrigerante. Se la valvola NON viene chiusa immediatamente, la pressione rimanente potrebbe provocare il caricamento di refrigerante aggiuntivo. Possibile conseguenza: quantità di refrigerante errata.

2.1.4 Circuiti elettrici

PERICOLO: RISCHIO DI ELETTROCUZIONE

▪ DISATTIVARE tutte le sorgenti di alimentazione prima di rimuovere il coperchio

del quadro elettrico, collegare cavi elettrici o toccare qualsiasi componente elettrico.

▪ Scollegare la sorgente di alimentazione per più di 10 minuti e misurare la

tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire. La tensione DEVE essere minore di 50 VCC prima che sia possibile toccare i componenti elettrici. Per quanto riguarda la posizione dei terminali, consultare lo schema dell'impianto elettrico.

▪ NON toccare i componenti elettrici con le mani bagnate. ▪ NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

AVVERTENZA

Se NON è già stato installato in fabbrica, è NECESSARIO installare nel cablaggio fisso un interruttore generale o altri mezzi per la disconnessione, aventi una separazione dei contatti in tutti i poli che provveda alla completa disconnessione nella condizione di sovratensione di categoriaIII.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

2 | Precauzioni generali di sicurezza

AVVERTENZA

▪ Utilizzare SOLO fili di rame. ▪ Assicurarsi i collegamenti da effettuarsi in loco siano conformi alla legislazione

applicabile.

▪ Tutti i collegamenti in loco DEVONO essere eseguiti in conformità allo schema

dell'impianto elettrico fornito con il prodotto.

▪ Non stringere MAI assieme i fasci di cavi e assicurarsi che NON entrino in contatto

con tubazioni e bordi taglienti. Assicurarsi che sui collegamenti dei morsetti non gravi alcuna pressione esterna.

▪ Assicurarsi di installare il cablaggio di terra. NON effettuare la messa a terra

dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Accertarsi che venga usato un circuito di alimentazione dedicato. NON utilizzare

mai una fonte di alimentazione alla quale sono collegate anche altre utenze.

▪ Accertarsi di installare i fusibili o gli interruttori di circuito richiesti. ▪ Non dimenticare di installare un interruttore di dispersione a terra. Il mancato

rispetto di questa precauzione può causare scosse elettriche o incendi.

▪ Durante l'installazione del differenziale di terra, accertarsi che sia compatibile con

l'inverter (resistente ai disturbi elettrici ad alta frequenza) per evitare inutili aperture del differenziale di terra.

ATTENZIONE

▪ Quando si collega il cavo di alimentazione: effettuare il collegamento a terra

prima di stabilire i collegamenti di corrente.

▪ Quando si scollega il cavo di alimentazione: scollegare i collegamenti di corrente

prima di separare il collegamento di messa a terra.

▪ La lunghezza dei conduttori tra la distensione e la morsettiera deve essere tale da

consentire la tesatura dei cavi sotto tensione prima del cavo di messa a terra, nel caso in cui l'alimentazione venga staccata dalla distensione.

AVVISO

Precauzioni per la posa del cablaggio di alimentazione:

▪ NON collegare cablaggi di spessori differenti alla morsettiera di alimentazione (un

allentamento del cablaggio di alimentazione potrebbe causare un calore anormale).

▪ Se si collegano cablaggi aventi lo stesso spessore, procedere come illustrato nella

figura sopra.

▪ Per il cablaggio, utilizzare il filo di alimentazione designato e collegarlo

saldamente, quindi fissarlo per evitare che sulla morsettiera venga esercitata una pressione esterna.

▪ Utilizzare un cacciavite appropriato per serrare le viti dei terminali. Se la lama del

cacciavite è troppo piccola, si danneggerà la testa delle viti e diventerà impossibile serrarle correttamente.

▪ Serrando eccessivamente le viti, si possono rompere i terminali.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

2 | Precauzioni generali di sicurezza

AVVERTENZA

▪ Dopo aver completato i collegamenti elettrici, accertarsi che ogni componente

elettrico e terminale all'interno del quadro elettrico siano saldamente connessi.

▪ Assicurarsi che tutti i coperchi siano stati chiusi prima di avviare l'unità.

AVVISO

Valido in presenza di alimentazione trifase e di compressore dotato di metodo di avviamento ATTIVATO/DISATTIVATO.

Se esiste la possibilità di fase invertita dopo un black-out momentaneo e l'alimentazione passa da ATTIVATO a DISATTIVATO e viceversa mentre il prodotto è in funzione, attaccare localmente un circuito di protezione da fase invertita. Facendo funzionare il prodotto in fase invertita, il compressore ed altre parti potrebbero danneggiarsi.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

3 | Istruzioni di sicurezza specifiche per gli installatori

3 Istruzioni di sicurezza specifiche per gli

installatori

Rispettare sempre le seguenti istruzioni e normative di sicurezza.

Per movimentare l'unità esterna (vedere

esterna"[424]

)

ATTENZIONE

Per evitare danni o lesioni, NON toccare la bocchetta per l'immissione dell'aria né le alette in alluminio dell'unità.

Installazione dell'unità (vedere la sezione

AVVERTENZA

L'installazione va eseguita da un installatore, la scelta dei materiali e l'installazione devono rispettare la legislazione applicabile. In Europa, la normativa applicabile è la EN378.

Sito di installazione (vedere la sezione

installazione"[427]

)

"6.1Preparazione del luogo di

ATTENZIONE

▪ Controllare che il luogo di installazione possa sostenere il peso dell'unità.

Un'installazione scadente è pericolosa. Può causare anche vibrazioni o rumore insolito durante il funzionamento.

▪ Fornire spazio di servizio sufficiente. ▪ NON installare l'unità a contatto con il soffitto o con una parete, n quanto ciò

potrebbe causare vibrazioni.

"4.2.2Per maneggiare l'unità

"6Installazione dell'unità"[427]

)

AVVERTENZA

L'apparecchiatura deve essere conservata in maniera tale da evitare danni meccanici e in una stanza ben aerata, senza fonti di accensione in funzionamento continuo (ad esempio fiamme libere, apparecchiature a gas in funzione o riscaldatori elettrici in funzione). Le dimensioni del locale devono corrispondere a quelle specificate nella sezione Precauzioni generali per la sicurezza.

Apertura dell'unità (vedere

PERICOLO: RISCHIO DI ELETTROCUZIONE

NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

PERICOLO: RISCHIO DI ELETTROCUZIONE

"6.2Apertura dell'unità"[431]

)

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

3 | Istruzioni di sicurezza specifiche per gli installatori

Collegamento delle tubazioni del refrigerante (vedere

tubazioni del refrigerante"[436]

)

ATTENZIONE

Tubazioni e giunti di un sistema Split devono essere realizzati con giunti permanenti se si trovano all'interno di uno spazio occupato, fatta eccezione per i giunti che collegano direttamente le tubazioni alle unità interne.

ATTENZIONE

▪ Non eseguire operazioni di brasatura o saldatura in loco sulle unità caricate con

refrigerante R32 per la spedizione.

▪ Durante l'installazione del sistema di refrigerazione, per eseguire il collegamento

tra le parti di cui almeno una sia carica, è necessario rispettare i requisiti seguenti: all'interno degli spazi occupati, non è consentito utilizzare giunti provvisori per il refrigerante R32 ad eccezione dei giunti realizzati in loco che collegano l'unità interna alle tubature. I giunti realizzati in loco che collegano direttamente le tubature alle unità interne devono essere di tipo provvisorio.

ATTENZIONE

▪ Utilizzare il dado svasato fissato all'unità. ▪ Per evitare la fuoriuscita di gas, applicare l'olio refrigerante solo sulla parte

interna della svasatura. Usare olio refrigerante per R32.

▪ NON riutilizzare i giunti.

"7.2Collegamento delle

ATTENZIONE

▪ NON usare olio minerale sulle parti svasate. ▪ NON riutilizzare tubazioni prese da impianti precedenti. ▪ Non installare MAI un essiccatore su questa unità R32 per tutelarne la vita utile. Il

materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

AVVERTENZA

Collegare saldamente il tubo del refrigerante prima di azionare il compressore. Se i tubi del refrigerante NON sono collegati e la valvola di arresto è aperta quando il compressore entra in funzione, l'aria verrà aspirata e ciò provoca una pressione anomala nel ciclo di refrigerazione, che potrebbe causare danni all'apparato e perfino lesioni personali.

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas refrigerante. ▪ NON riutilizzare i tubi con vecchie svasature. Usare delle nuove svasature per

prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di dadi svasati diversi può

causare la perdita di gas refrigerante.

ATTENZIONE

NON aprire le valvole prima che la svasatura sia completa. Ciò causerebbe perdite di gas refrigerante.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

PERICOLO: RISCHIO DI ESPLOSIONE

NON avviare l'unità se non è stata messa sotto vuoto.

Guida di riferimento per l'installatore

3 | Istruzioni di sicurezza specifiche per gli installatori

Caricamento del refrigerante (vedere

AVVERTENZA

Il refrigerante all'interno dell'unità è leggermente infiammabile, ma di norma NON dovrebbe presentare perdite. Se il refrigerante dovesse fuoriuscire nella stanza, entrando in contatto con la fiamma di un bruciatore, un riscaldatore o una cucina a gas, potrebbe causare un incendio o la formazione di gas nocivo.

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

AVVERTENZA

▪ Usare esclusivamente R32 come refrigerante. Altre sostanze possono causare

esplosioni e incidenti.

▪ R32 contiene gas serra fluorinati. Il suo valore potenziale di riscaldamento globale

(GWP) è 675. NON liberare questi gas nell'atmosfera.

▪ Per caricare il refrigerante, usare SEMPRE guanti protettivi e occhiali di sicurezza.

ATTENZIONE

Per evitare il guasto del compressore, NON superare la quantità di refrigerante specificata per la carica.

"8Carica del refrigerante"[445]

)

AVVERTENZA

Non toccare MAI direttamente il refrigerante fuoriuscito accidentalmente, poiché potrebbe provocare gravi ustioni da gelo.

Installazione elettrica (vedere la sezione

elettrici"[449]

)

AVVERTENZA

▪ Tutti i cablaggi DEVONO essere posati da un elettricista autorizzato e DEVONO

essere conformi con le leggi applicabili.

▪ Eseguire i collegamenti elettrici con il cablaggio fisso. ▪ Tutti i componenti reperiti in loco e tutti gli impianti elettrici DEVONO essere

conformi alle leggi applicabili.

"9Installazione dei componenti

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

3 | Istruzioni di sicurezza specifiche per gli installatori

AVVERTENZA

▪ La fase N dell'alimentazione manca o non è corretta, l'apparecchiatura si

potrebbe guastare.

▪ Determinazione della messa a terra adeguata. NON effettuare la messa a terra

dell'unità tramite tubi accessori, assorbitori di sovratensione o la messa a terra del telefono. Una messa a terra incompleta può provocare scosse elettriche.

▪ Installare i fusibili o gli interruttori di dispersione a terra necessari. ▪ Assicurare il cablaggio elettrico con delle fascette in modo tale che i cavi NON

entrino in contatto con gli spigoli vivi o le tubazioni, in particolare dal lato alta pressione.

▪ NON usare fili nastrati, fili con conduttori a trefolo, cavi di prolunga o connessioni

da un sistema a stella. Essi possono provocare surriscaldamento, scosse elettriche o incendi.

▪ NON installare un condensatore per l'anticipo di fase, poiché questa unità è

dotata di un inverter. Un condensatore per l'anticipo di fase ridurrà le prestazioni e potrebbe provocare incidenti.

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

AVVERTENZA

Usare un interruttore che scollega tutti i poli con una distanza dei contatti di almeno 3mm che provveda alla completa disconnessione nella condizione di sovratensione di categoriaIII.

AVVERTENZA

Se il cavo di alimentazione è danneggiato, DEVE essere sostituito dal costruttore, dal suo rappresentante o da persone in possesso di una qualifica simile, per evitare ogni rischio.

AVVERTENZA

NON collegare l'alimentazione elettrica all'unità interna. Ciò potrebbe provocare scosse elettriche o incendi.

AVVERTENZA

▪ NON usare componenti elettrici acquistati localmente all'interno del prodotto. ▪ NON prelevare l'alimentazione elettrica per la pompa di scarico ecc. dalla

morsettiera. Ciò potrebbe provocare scosse elettriche o incendi.

AVVERTENZA

Tenere il cablaggio di interconnessione lontano dai tubi di rame senza isolamento termico in quanto tali tubi si surriscalderanno.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

PERICOLO: RISCHIO DI ELETTROCUZIONE

Tutte le parti elettriche (inclusi i termistori) sono alimentate dall'alimentazione. Non toccarle a mani nude.

Guida di riferimento per l'installatore

3 | Istruzioni di sicurezza specifiche per gli installatori

PERICOLO: RISCHIO DI ELETTROCUZIONE

Scollegare la sorgente di alimentazione per più di 10minuti e misurare la tensione ai terminali dei condensatori del circuito principale o dei componenti elettrici prima di intervenire. La tensione DEVE essere minore di 50 V CC prima che sia possibile toccare i componenti elettrici. Per quanto riguarda la posizione dei terminali, consultare lo schema dell'impianto elettrico.

Finitura dell'installazione dell'unità interna (vedere

dell'installazione dell'unità esterna"[454]

)

PERICOLO: RISCHIO DI ELETTROCUZIONE

▪ Assicurarsi che il sistema sia messo a terra correttamente. ▪ Disattivare l'alimentazione prima di effettuare le operazioni di manutenzione. ▪ Installare il coperchio del quadro elettrico e prima di attivare l'alimentazione.

Messa in esercizio (vedere

"12Messa in funzione"[456]

PERICOLO: RISCHIO DI ELETTROCUZIONE

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

ATTENZIONE

NON eseguire la prova di funzionamento mentre si opera sulle unità interne.

Quando si effettua la prova di funzionamento, entreranno in funzione sia l'unità esterna sia l'unità interna collegata. Lavorare su un'unità interna mentre si effettua una prova di funzionamento può essere molto pericoloso.

"10Completamento

)

ATTENZIONE

NON inserire mani, corde o altri oggetti nell'ingresso o nell'uscita dell'aria. NON rimuovere la protezione del ventilatore. La rotazione del ventilatore ad alta velocità può causare lesioni.

Manutenzione e assistenza (vedere

PERICOLO: RISCHIO DI ELETTROCUZIONE

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

"14Manutenzione e assistenza"[460]

)

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

3 | Istruzioni di sicurezza specifiche per gli installatori

AVVERTENZA

▪ Prima di eseguire qualsiasi intervento di manutenzione o di riparazione, aprire

SEMPRE l'interruttore di circuito sul pannello di alimentazione, rimuovere i fusibili o aprire i dispositivi di protezione dell'unità.

▪ NON toccare le parti sotto tensione per almeno 10 minuti dopo lo spegnimento

dell'alimentazione perché possono contenere tensioni elevate.

▪ Alcune sezioni del quadro elettrico sono calde. ▪ NON toccare le sezioni conduttive. ▪ NON pulire l'unità con acqua. Si potrebbero provocare scosse elettriche o incendi.

Informazioni sul compressore

PERICOLO: RISCHIO DI ELETTROCUZIONE

▪ Utilizzare il compressore esclusivamente su un sistema dotato di messa a terra. ▪ Prima di qualsiasi intervento sul compressore, disattivare l'alimentazione. ▪ Al termine delle operazioni, rimontare il coperchio del quadro elettrico e quello di

servizio.

ATTENZIONE

Indossare sempre occhiali e guanti di protezione.

PERICOLO: RISCHIO DI ESPLOSIONE

▪ Utilizzare un tagliatubi per rimuovere il compressore. ▪ NON utilizzare la torcia di brasatura. ▪ Usare solo lubrificanti e refrigeranti approvati.

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

NON toccare il compressore a mani nude.

Risoluzione dei problemi (vedere la sezione

problemi"[463]

)

PERICOLO: RISCHIO DI ELETTROCUZIONE

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

AVVERTENZA

▪ Prima di eseguire un'ispezione del quadro elettrico dell'unità, accertarsi SEMPRE

che l'unità sia scollegata dalla rete di alimentazione. Portare su DISATTIVATO il rispettivo interruttore di protezione.

▪ In caso d'intervento di un dispositivo di sicurezza, arrestare l'unità ed individuare

il motivo dell'attivazione di tale dispositivo prima di resettarlo. NON shuntare MAI i dispositivi di sicurezza né modificarne i valori impostandoli su un valore diverso dall'impostazione predefinita dalla fabbrica. Qualora non si riuscisse a individuare la causa del problema, rivolgersi al rivenditore.

"15Individuazione e risoluzione dei

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

3 | Istruzioni di sicurezza specifiche per gli installatori

AVVERTENZA

Prevenire i rischi dovuti all'involontario resettaggio del disgiuntore termico: la corrente a questo apparecchio NON DEVE essere alimentata attraverso un dispositivo di commutazione esterno, ad esempio un timer, né l'apparecchio deve essere collegato a un circuito portato regolarmente su ATTIVATO e DISATTIVATO dall'impianto.

PERICOLO: RISCHIO DI ELETTROCUZIONE

▪ Quando l'unità non è in funzione, i LED sulla PCB sono spenti per risparmiare

energia.

▪ Anche quando i LED sono spenti, la morsettiera e la PCB potrebbero essere

alimentati.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

4 | Informazioni relative all'involucro

4 Informazioni relative all'involucro

4.1 Panoramica: operazioni sulla scatola di consegna

In questo capitolo sono descritte le operazioni da eseguire dopo la consegna in sede della confezione con l'unità esterna.

Tenere presente quanto segue:

▪ Alla consegna, l'unità DEVE essere controllata per verificare l'eventuale presenza

di danni. Eventuali danni DEVONO essere segnalati immediatamente all'agente addetto ai reclami del trasportatore.

▪ Per evitare danni durante il trasporto, portare l'unità ancora imballata il più

vicino possibile al luogo d'installazione definitivo.

▪ Quando si maneggia l'unità, tenere conto di quanto segue:

Fragile. Trattare l'unità con cura.

Tenere l'unità in posizione verticale per evitare danni.

▪ Preparare anticipatamente il percorso lungo il quale si intende trasportare

l'unità.

4.2 Unità esterna

4.2.1 Per disimballare l'unità esterna

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

4 | Informazioni relative all'involucro

4.2.2 Per maneggiare l'unità esterna

ATTENZIONE

Per evitare danni o lesioni, NON toccare la bocchetta per l'immissione dell'aria né le alette in alluminio dell'unità.

Per maneggiare l'unità esterna, procedere solo nel modo seguente:

Assicurarsi che l'unità sia posta su una superficie piana onde evitare che subisca danni.

Se le alette in alluminio sull'unità sono piegate, raddrizzarle con l'apposito pettine (da reperire in loco).

4.2.3 Rimozione degli accessori dall'unità esterna

Guida di riferimento per l'installatore

1 Sollevare l'unità esterna. 2 Rimuovere gli accessori sul fondo dell'imballaggio.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

4 | Informazioni relative all'involucro

1×1× 1× 1× 1×

b c da e

a Precauzioni generali per la sicurezza

b Manuale di installazione dell'unità esterna

c Etichetta per i gas serra fluorinati d Etichetta multilingue relativa ai gas fluorurati ad effetto serra e Etichetta per l'energia

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

5 | Informazioni sull'unità

5 Informazioni sull'unità

5.1 Identificazione

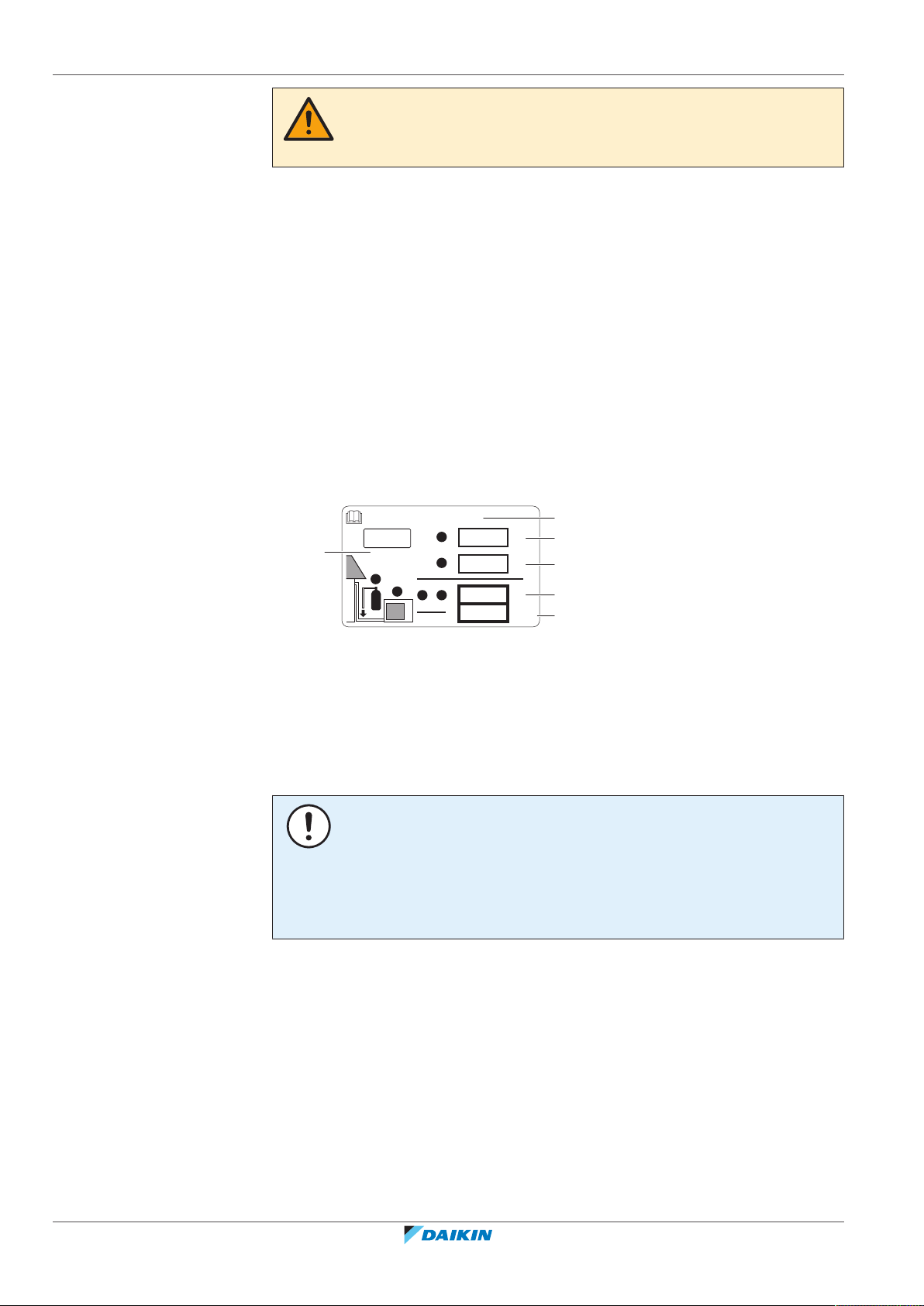

5.1.1 Etichetta di identificazione: unità esterna

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVISO

Se si devono installare o riparare varie unità contemporaneamente, assicurarsi di NON scambiare i coperchi di servizio tra un modello e l'altro.

Ubicazione

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

6 Installazione dell'unità

AVVERTENZA

L'installazione va eseguita da un installatore, la scelta dei materiali e l'installazione devono rispettare la legislazione applicabile. In Europa, la normativa applicabile è la EN378.

In questo capitolo

6.1 Preparazione del luogo di installazione ................................................................................................................................. 27

6.1.1 Requisiti del luogo di installazione dell'unità esterna ........................................................................................... 28

6.1.2 Requisiti aggiuntivi del luogo di installazione dell'unità esterna in climi freddi ................................................... 30

6.2 Apertura dell'unità.................................................................................................................................................................. 31

6.2.1 Informazioni sull'apertura dell'unità...................................................................................................................... 31

6.2.2 Per aprire l'unità esterna ....................................................................................................................................... 31

6.3 Montaggio dell'unità esterna ................................................................................................................................................. 32

6.3.1 Informazioni sul montaggio dell'unità esterna...................................................................................................... 32

6.3.2 Precauzioni per il montaggio dell'unità esterna .................................................................................................... 32

6.3.3 Per fornire la struttura di installazione .................................................................................................................. 32

6.3.4 Per installare l'unità esterna .................................................................................................................................. 33

6.3.5 Per fornire lo scolo ................................................................................................................................................. 33

6.3.6 Prevenzione della caduta dell'unità esterna ......................................................................................................... 34

6 | Installazione dell'unità

6.1 Preparazione del luogo di installazione

NON installare l'unità in luoghi che vengono utilizzati spesso come luoghi di lavoro. In caso di lavori di costruzione (ad es. molatura) in cui si genera una grande quantità di polvere, l'unità DEVE essere coperta.

Scegliere un luogo d'installazione con spazio a sufficienza per trasportare l'unità dentro e fuori da questo.

ATTENZIONE

▪ Controllare che il luogo di installazione possa sostenere il peso dell'unità.

Un'installazione scadente è pericolosa. Può causare anche vibrazioni o rumore insolito durante il funzionamento.

▪ Fornire spazio di servizio sufficiente. ▪ NON installare l'unità a contatto con il soffitto o con una parete, n quanto ciò

potrebbe causare vibrazioni.

▪ Scegliere una posizione dove i rumori di funzionamento e l'aria calda/fredda

scaricata dall'unità non possano creare disturbi alle persone.

▪ Prevedere uno spazio intorno all'unità sufficiente per gli interventi di riparazione

e la circolazione dell'aria.

▪ Evitare le aree in cui si possono verificare perdite di gas o prodotti infiammabili.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

▪ Installare le unità, i cavi di alimentazione e di comunicazione a una distanza

minima di 3m da televisori e radio per evitare interferenze. A seconda del tipo di onde radio, la distanza di 3metri potrebbe non essere sufficiente.

Guida di riferimento per l'installatore

6 | Installazione dell'unità

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

6.1.1 Requisiti del luogo di installazione dell'unità esterna

AVVISO

NON mettere oggetti sotto all'unità interna e/o esterna, in quanto potrebbero bagnarsi. In caso contrario, potrebbe verificarsi un gocciolamento dovuto alla condensa nell'unità o nei tubi del refrigerante, oppure all'ostruzione del filtro dell'aria o dello scarico, e gli oggetti in questione potrebbero sporcarsi o essere danneggiati.

AVVERTENZA

INFORMAZIONE

Leggere inoltre i seguenti requisiti:

▪ "2Precauzioni generali di sicurezza"[47]. ▪ "7.1.3Lunghezza e dislivello delle tubazioni del refrigerante"[436].

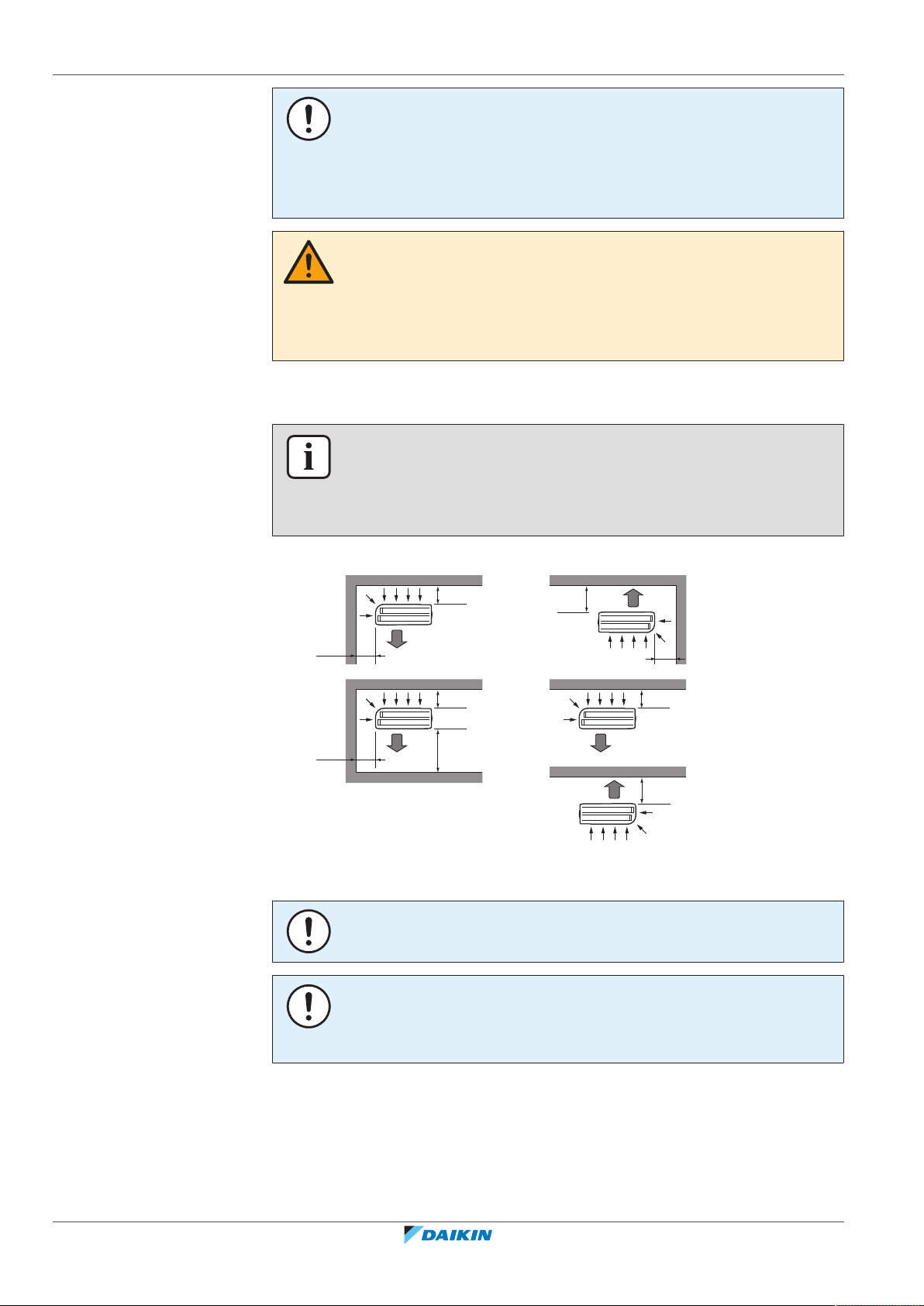

Tenere a mente le seguenti linee guida relative allo spazio:

a Uscita dell'aria b Entrata dell'aria

AVVISO

L'altezza della parete sul lato di uscita dell'unità esterna DEVE essere ≤1200mm.

AVVISO

▪ NON impilare le unità una sull'altra. ▪ NON appendere l'unità al soffitto.

Guida di riferimento per l'installatore

Un vento forte (≥18 km/h) che soffi contro l'uscita dell'aria dell'unità esterna provoca un cortocircuito (aspirazione dell'aria di scarico). Questo potrebbe comportare:

▪ deterioramento della capacità operativa; ▪ accelerazioni frequenti del congelamento durante il funzionamento in

riscaldamento;

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

4P518023-11H – 2021.03

Serie Split R32

6 | Installazione dell'unità

▪ interruzione del funzionamento dovuta alla riduzione della bassa pressione o

all'aumento dell'alta pressione;

▪ rottura della ventola (se la ventola dovesse essere esposta a un forte vento

costante, potrebbe iniziare a girare molto velocemente, fino a rompersi).

Si raccomanda di installare un pannello deflettore nei casi in cui l'uscita dell'aria sia esposta al vento.

Si raccomanda di installare l'unità esterna con l'entrata dell'aria rivolta verso il muro e NON esposta direttamente al vento.

a Pannello deflettore b Direzione prevalente del vento

c Uscita aria

NON installare l'unità in luoghi in cui siano presenti le condizioni seguenti:

▪ Aree che richiedono silenzio (per esempio nelle vicinanze di una camera da

letto), onde evitare che il rumore del funzionamento possa causare disagio alle persone.

Note: Se il livello del suono viene misurato nelle condizioni d'installazione effettive, il valore misurato sarà superiore al livello di pressione del suono riportato nella sezione Spettro del suono del databook, a causa del rumore ambientale e delle riflessioni acustiche.

INFORMAZIONE

Il livello di pressione sonora è inferiore a 70dBA.

▪ In luoghi in cui si può riscontrare la presenza di vapore o nebbia d’olio minerale

nell’atmosfera. Le parti in plastica possono deteriorarsi e cadere o provocare perdite d’acqua.

Si SCONSIGLIA di installare l'unità nei luoghi sotto riportati, poiché la durata di vita dell'unità ne potrebbe risentire:

▪ In luoghi soggetti a forti oscillazioni della tensione

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

▪ In veicoli o navi ▪ Dove sono presenti vapori acidi o alcalini

Installazione sul mare. Assicurarsi che l'unità esterna NON sia direttamente

esposta ai venti provenienti dal mare. Questo consente di prevenire la corrosione provocata dagli alti livelli di sale nell'aria, che potrebbero ridurre la durata dell'unità.

Installare l'unità esterna al riparo dai venti diretti provenienti dal mare. Esempio: dietro l'edificio.

Guida di riferimento per l'installatore

6 | Installazione dell'unità

Se l'unità esterna è esposta ai venti diretti provenienti dal mare, installare un frangivento.

▪ Altezza del frangivento≥1,5×altezza dell'unità esterna ▪ Tenere in considerazione i requisiti relativi allo spazio di servizio durante

l'installazione del frangivento.

a Vento proveniente dal mare b Edificio

c Unità esterna

d Frangivento

L'unità esterna è progettata solo per l'installazione in esterni e per temperature ambiente comprese nel range:

Modalità di

Modalità di riscaldamento

raffrescamento

–10~46°C DB –25~24°C DB

6.1.2 Requisiti aggiuntivi del luogo di installazione dell'unità esterna in climi freddi

Proteggere l'unità esterna dalla caduta diretta della neve e prestare attenzione a che l'unità esterna NON venga MAI sepolta sotto la neve.

Guida di riferimento per l'installatore

a Copertura o riparo contro la neve b Piedistallo

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

c Direzione prevalente del vento

1×

d Uscita aria

Si consiglia di prevedere uno spazio libero di almeno 150mm sotto l'unità (300mm nelle aree soggette a forti nevicate). Inoltre, accertarsi che l'unità sia posizionata almeno a 100mm sopra il livello massimo di neve atteso. Se necessario, erigere un piedistallo. Per maggiori dettagli vedere "6.3Montaggio dell'unità esterna"[432].

Nelle aree interessate da forti nevicate, è molto importante scegliere un luogo d'installazione in cui la neve NON può raggiungere l'unità. Qualora esistesse la possibilità di nevicate laterali, assicurarsi che la serpentina dello scambiatore di calore NON possa essere coperta dalla neve. Se necessario, installare una copertura o un riparo contro la neve e un piedistallo.

6.2 Apertura dell'unità

6.2.1 Informazioni sull'apertura dell'unità

In certi casi, si deve aprire l'unità. Esempio:

▪ Durante il collegamento delle tubazioni del refrigerante ▪ Quando si collega il cablaggio elettrico

6 | Installazione dell'unità

▪ Quando si devono eseguire interventi di manutenzione o assistenza sull'unità

6.2.2 Per aprire l'unità esterna

PERICOLO: RISCHIO DI ELETTROCUZIONE

NON lasciare l'unità incustodita se è stato rimosso il coperchio di servizio.

PERICOLO: RISCHIO DI ELETTROCUZIONE

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

6 | Installazione dell'unità

20 mm

6.3 Montaggio dell'unità esterna

6.3.1 Informazioni sul montaggio dell'unità esterna

6.3.2 Precauzioni per il montaggio dell'unità esterna

Quando

L'unità esterna e l'unità interna devono essere montate prima che possano essere collegati i tubi del refrigerante.

Flusso di lavoro tipico

Il montaggio dell'unità esterna si compone tipicamente delle fasi seguenti:

1 Fornitura della struttura di installazione. 2 Installazione dell'unità esterna. 3 Fornitura dello scolo. 4 Prevenzione della caduta dell'unità. 5 Proteggere l'unità da neve e vento installando un riparo contro la neve e

pannelli deflettori. Vedere "6.1Preparazione del luogo di installazione"[427].

INFORMAZIONE

Leggere anche le precauzioni e i requisiti ai seguenti capitoli:

▪ "2Precauzioni generali di sicurezza"[47] ▪ "6.1Preparazione del luogo di installazione"[427]

6.3.3 Per fornire la struttura di installazione

Controllare che il terreno su cui si deve installare l'unità sia solido e piano, in modo tale che l'unità non generi vibrazioni o rumore durante il funzionamento.

Utilizzare una gomma anti-vibrazione (non in dotazione) nel caso in cui le vibrazioni vengano trasmesse all'edificio.

Fissare saldamente l'unità per mezzo dei bulloni di fondazione in base al disegno della fondazione stessa.

Preparare 4 serie di bulloni di ancoraggio M8 o M10 con relativi dadi e rondelle (da reperire in loco).

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

330

524

211

(mm)

211

a 100mm sopra il livello di neve previsto

4× M8/M10

6 | Installazione dell'unità

6.3.4 Per installare l'unità esterna

6.3.5 Per fornire lo scolo

▪ Assicurarsi che l'acqua della condensa possa essere evacuata adeguatamente. ▪ Installare l'unità su una base che possa assicurare uno scarico adeguato al fine di

evitare gli accumuli di ghiaccio.

▪ Predisporre una canalina per lo scarico intorno alla base di appoggio per drenare

l'acqua di scarico dall'unità.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

▪ Evitare che l'acqua di scarico fuoriesca e inondi il percorso pedonale, in modo

tale che questo NON diventi scivoloso in caso di temperature sotto allo zero.

▪ Se si installa l'unità su un telaio, installare una piastra impermeabile entro

150mm dal lato inferiore dell'unità, per impedire che l'acqua entri nell'unità e per evitare il gocciolamento dell'acqua di scarico (vedere la figura seguente).

Guida di riferimento per l'installatore

6 | Installazione dell'unità

6.3.6 Prevenzione della caduta dell'unità esterna

AVVISO

Se l'unità viene installata in un clima freddo, adottare misure adeguate in modo che la condensa evacuata NON congeli.

INFORMAZIONE

Per informazioni sulle opzioni disponibili, contattare il proprio rivenditore.

Nel caso si dovesse installare l'unità in luoghi in cui un forte vento potrebbe inclinarla, adottare le seguenti precauzioni:

1 Preparare 2 cavi come indicato nell'illustrazione che segue (da reperire in

loco).

2 Disporre i 2 cavi sopra l'unità esterna. 3 Inserire un foglio di gomma tra i cavi e l'unità esterna per evitare che i cavi

possano graffiare la vernice (da reperire in loco).

4 Fissare le estremità dei cavi. 5 Serrare i cavi.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

7 Installazione delle tubazioni

In questo capitolo

7.1 Preparazione delle tubazioni del refrigerante ....................................................................................................................... 35

7.1.1 Requisiti delle tubazioni del refrigerante .............................................................................................................. 35

7.1.2 Isolante per le tubazioni del refrigerante .............................................................................................................. 36

7.1.3 Lunghezza e dislivello delle tubazioni del refrigerante ......................................................................................... 36

7.2 Collegamento delle tubazioni del refrigerante ...................................................................................................................... 36

7.2.1 Informazioni sul collegamento delle tubazioni del refrigerante ........................................................................... 37

7.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante ......................................................................... 37

7.2.3 Linea guida per il collegamento delle tubazioni del refrigerante ......................................................................... 38

7.2.4 Linee guida per curvare i tubi ................................................................................................................................ 39

7.2.5 Per svasare l'estremità dei tubi.............................................................................................................................. 39

7.2.6 Utilizzo della valvola di arresto e dell'apertura di servizio .................................................................................... 40

7.2.7 Per collegare le tubazioni del refrigerante all'unità esterna................................................................................. 41

7.3 Controllo delle tubazioni del refrigerante.............................................................................................................................. 42

7.3.1 Controllo delle tubazioni del refrigerante ............................................................................................................. 42

7.3.2 Precauzioni per il controllo delle tubazioni del refrigerante................................................................................. 42

7.3.3 Verifica della presenza di perdite .......................................................................................................................... 43

7.3.4 Esecuzione dell'essiccazione sotto vuoto .............................................................................................................. 43

7 | Installazione delle tubazioni

7.1 Preparazione delle tubazioni del refrigerante

7.1.1 Requisiti delle tubazioni del refrigerante

INFORMAZIONE

Leggere inoltre le precauzioni e i requisiti in "2 Precauzioni generali di

sicurezza"[47].

ATTENZIONE

AVVISO

Le tubazioni e le altre parti soggette a pressione devono essere adatte al contatto con il refrigerante. Utilizzare rame per refrigerazione senza saldatura, disossidato con acido fosforico.

▪ I materiali estranei all'interno dei tubi (compreso l'olio per fabbricazione) devono

essere ≤30mg/10m.

Diametro delle tubazioni del refrigerante

Materiale delle tubazioni del refrigerante

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Tubazioni del liquido Tubazioni del gas

Ø6,4mm Ø9,5mm

▪ Materiale delle tubazioni: Rame senza saldature disossidato con acido fosforico. ▪ Collegamenti svasati: Utilizzare solo materiale temprato.

▪ Grado di tempra e spessore delle tubazioni:

Guida di riferimento per l'installatore

7 | Installazione delle tubazioni

ØiØ

ØpØ

Outer diameter (Ø) Temper grade Thickness (t)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

In base alle norme vigenti e alla pressione di esercizio massima dell'unità (vedere "PS High" sulla targhetta dell'unità), potrebbero essere necessarie tubazioni di spessore superiore.

7.1.2 Isolante per le tubazioni del refrigerante

▪ L'utilizzo della schiuma di polietilene come materiale isolante:

- con un rapporto di trasferimento termico compreso tra 0,041 e0,052 W/mK

(0,035e0,045kcal/mh°C)

- con una resistenza al calore di almeno 120°C

▪ Spessore dell'isolante

Diametro esterno del

tubo (Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Diametro interno

dell'isolante (Øi)

(a)

Spessore dell'isolante (t)

Se la temperatura è più alta di 30°C e l'umidità è maggiore dell'80%, allora lo spessore dei materiali isolanti dovrà essere almeno di 20 mm per evitare la formazione di condensa sulla superficie dell'isolante.

7.1.3 Lunghezza e dislivello delle tubazioni del refrigerante

Cosa? Distanza

Lunghezza massima consentita dei tubi 20m

Lunghezza minima consentita dei tubi 1,5m

Differenza di altezza max. consentita 15m

7.2 Collegamento delle tubazioni del refrigerante

ATTENZIONE

▪ Non eseguire operazioni di brasatura o saldatura in loco sulle unità caricate con

refrigerante R32 per la spedizione.

▪ Durante l'installazione del sistema di refrigerazione, per eseguire il collegamento

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

7 | Installazione delle tubazioni

7.2.1 Informazioni sul collegamento delle tubazioni del refrigerante

Prima di collegare le tubazioni del refrigerante

Assicurarsi che le unità esterna e interna siano montate.

Flusso di lavoro tipico

Il collegamento delle tubazioni del refrigerante richiede di:

▪ Collegamento delle tubazioni del refrigerante all'unità interna ▪ Collegamento delle tubazioni del refrigerante all'unità esterna ▪ Isolamento delle tubazioni del refrigerante ▪ Tenere presenti le linee guida relative a:

- Curvatura dei tubi

- Svasatura delle estremità del tubo

- Uso delle valvole di arresto

7.2.2 Precauzioni per il collegamento delle tubazioni del refrigerante

INFORMAZIONE

Leggere anche le precauzioni e i requisiti ai seguenti capitoli:

▪ "2Precauzioni generali di sicurezza"[47] ▪ "7.1Preparazione delle tubazioni del refrigerante"[435]

PERICOLO: RISCHIO DI USTIONI/SCOTTATURE

ATTENZIONE

▪ Utilizzare il dado svasato fissato all'unità. ▪ Per evitare la fuoriuscita di gas, applicare l'olio refrigerante solo sulla parte

interna della svasatura. Usare olio refrigerante per R32.

▪ NON riutilizzare i giunti.

ATTENZIONE

materiale essiccante potrebbe sciogliersi e danneggiare il sistema.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Guida di riferimento per l'installatore

7 | Installazione delle tubazioni

AVVISO

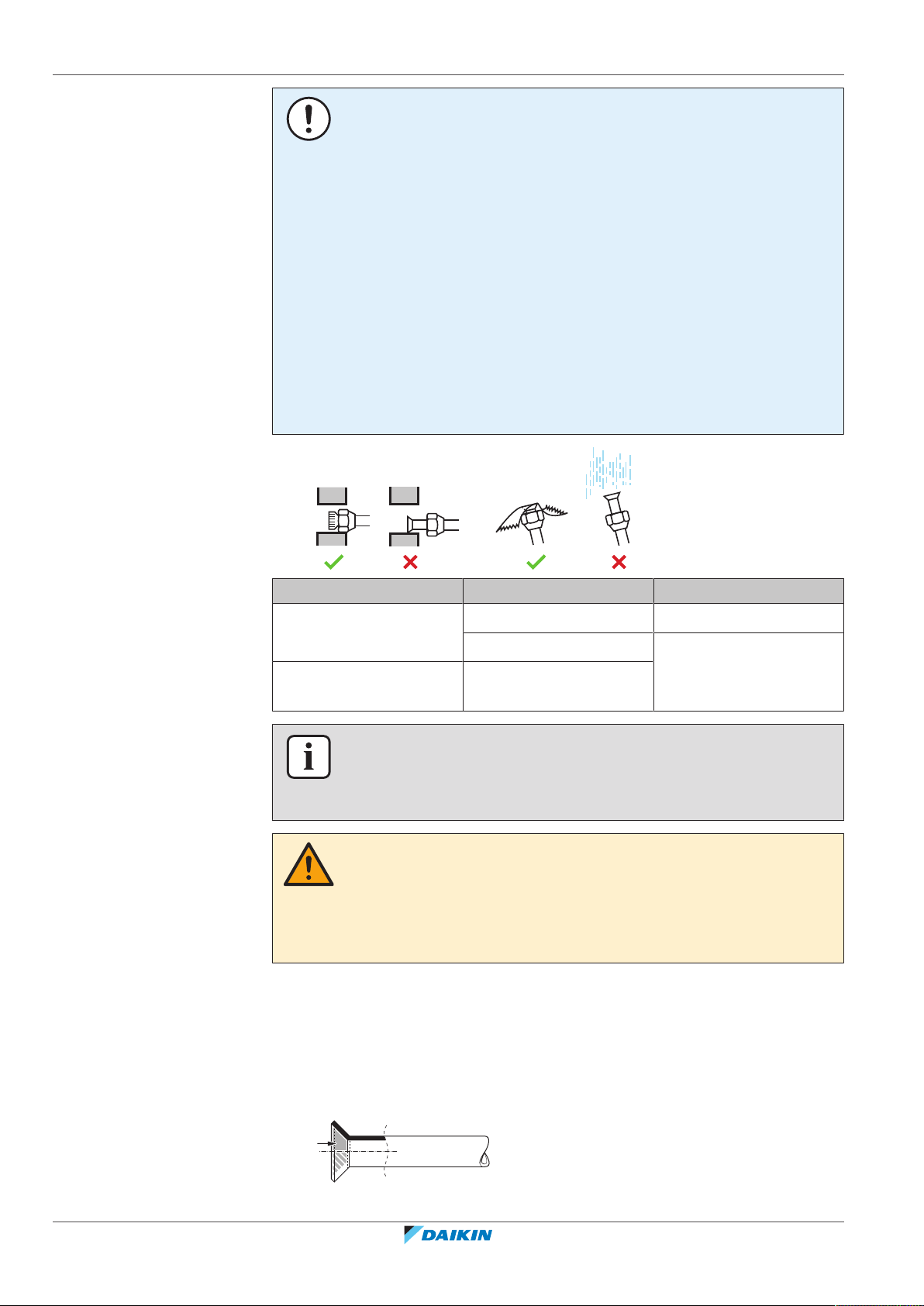

Tenere in considerazione le precauzioni seguenti per quanto riguarda le tubazioni del refrigerante:

▪ Evitare che nel ciclo del refrigerante si possa mescolare qualsiasi altra sostanza

(per esempio aria) oltre al refrigerante designato.

▪ Aggiungere esclusivamente R32 come refrigerante. ▪ Impiegare esclusivamente attrezzi per l'installazione (set di manometri con

collettore, ecc.) adatti agli impianti R32 e quindi atti a sopportare la pressione presente e a prevenire che materiali estranei (per esempio oli minerali e umidità) si mescolino nel sistema.

▪ Montare le tubazioni in modo tale che la svasatura NON sia sottoposta a

sollecitazioni meccaniche.

▪ Proteggere le tubazioni come descritto nella seguente tabella per impedire a

sporcizia, liquidi e polvere di penetrare al loro interno.

▪ Prestare la massima attenzione nel far passare i tubi di rame attraverso le pareti

(vedere la figura seguente).

Unità Periodo d'installazione Metodo di protezione

Unità esterna >1mese Pizzicare il tubo

<1mese Pizzicare o nastrare il tubo

Unità interna Indipendentemente dal

periodo

INFORMAZIONE

NON aprire la valvola di arresto del refrigerante prima di aver controllato la tubazione del refrigerante. In caso di necessità di caricare del refrigerante aggiuntivo, si consiglia di aprire la valvola di arresto del refrigerante dopo la carica.

AVVERTENZA

7.2.3 Linea guida per il collegamento delle tubazioni del refrigerante

Per collegare i tubi, tenere conto delle linee guida seguenti:

Guida di riferimento per l'installatore

▪ Spalmare la superficie interna della svasatura con olio di etere oppure olio di

estere se si deve collegare un dado svasato. Serrare manualmente per 3 o 4 giri, quindi serrare a fondo.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

7 | Installazione delle tubazioni

0.4~0.8

±2

45°

90°

±2

ØA

a b

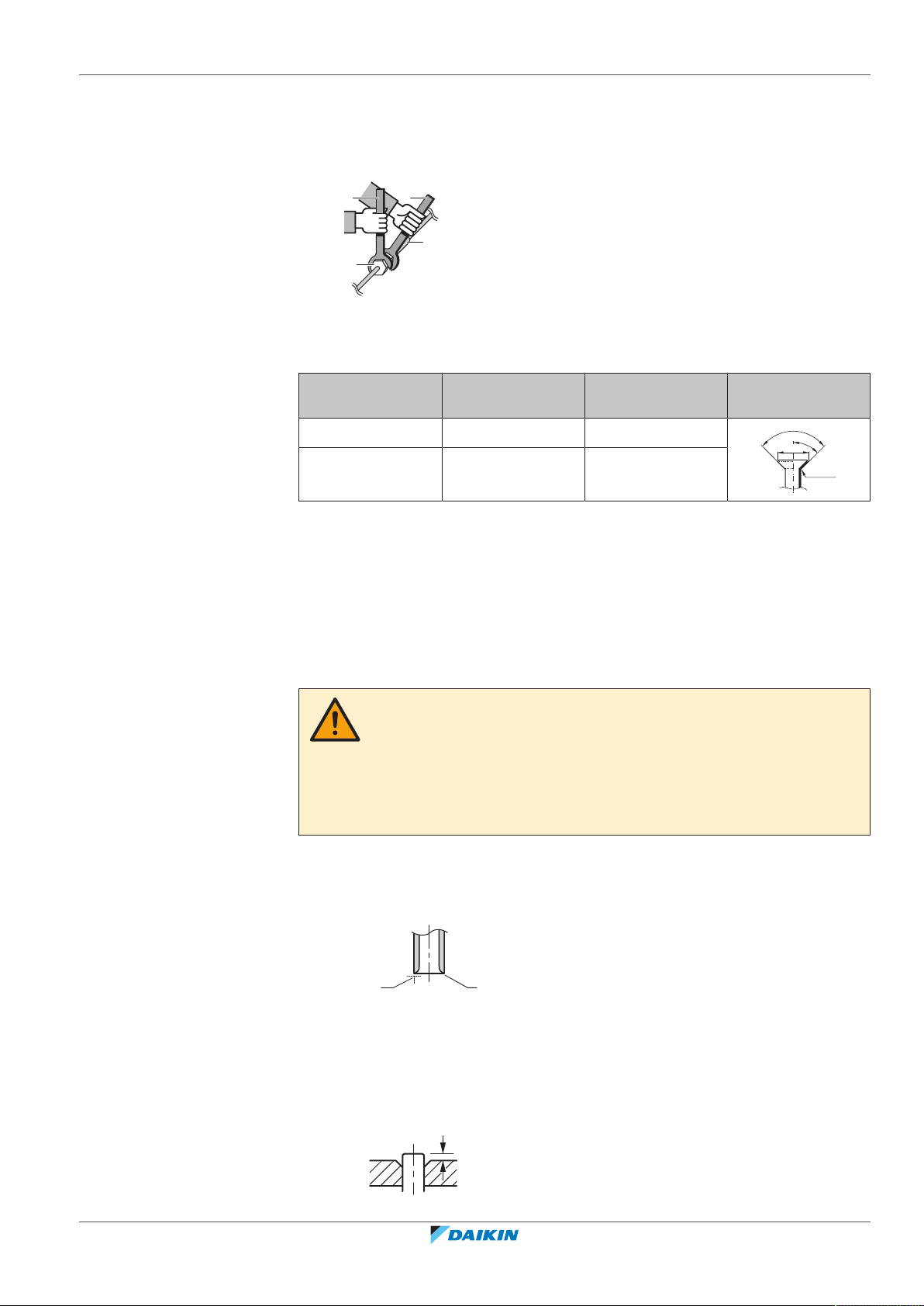

▪ Utilizzare SEMPRE 2 chiavi contemporaneamente per allentare un dado svasato. ▪ Usare SEMPRE una chiave fissa e una chiave dinamometrica insieme per serrare il

dado svasato durante il collegamento della tubazione. Questo serve ad evitare che il dado si crepi e si formino delle perdite.

a Chiave dinamometrica b Chiave fissa

c Raccordo delle tubazioni d Dado svasato

Dimensioni delle

tubazioni (mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Coppia di serraggio

(N•m)

Dimensioni della

svasatura (A) (mm)

Sagoma della

svasatura (mm)

7.2.4 Linee guida per curvare i tubi

Per la curvatura, usare una curvatrice per tubi. Tutte le curve dei tubi devono avere un raggio il meno accentuato possibile (il raggio di curvatura deve essere di 30~40mm o maggiore).

7.2.5 Per svasare l'estremità dei tubi

ATTENZIONE

▪ Una svasatura incompleta può causare perdite di gas refrigerante. ▪ NON riutilizzare i tubi con vecchie svasature. Usare delle nuove svasature per

prevenire le perdite di gas refrigerante.

▪ Usare i dadi svasati che sono inclusi nell'unità. L'uso di dadi svasati diversi può

causare la perdita di gas refrigerante.

1 Tagliare l'estremità del tubo con un tagliatubi. 2 Rimuovere la bava con la superficie tagliata rivolta verso il basso, in modo che

i trucioli NON possano entrare nel tubo.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

a Tagliare esattamente ad angolo retto. b Rimuovere la bava.

3 Rimuovere il dado svasato dalla valvola di arresto e posizionare il dado svasato

sul tubo.

4 Svasare il tubo. Posizionarlo esattamente nel punto illustrato nella figura

seguente.

Guida di riferimento per l'installatore

7 | Installazione delle tubazioni

a b

Attrezzo di svasatura

per R32 (tipo con

frizione)

Attrezzo di svasatura convenzionale

Tipo con frizione

(tipo Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Controllare che la svasatura sia stata eseguita correttamente.

a La superficie interna della svasatura DEVE essere priva di difetti. b L'estremità del tubo DEVE essere svasata in modo uniforme in un cerchio perfetto.

c Assicurarsi che il dado svasato sia installato.

7.2.6 Utilizzo della valvola di arresto e dell'apertura di servizio

ATTENZIONE

NON aprire le valvole prima che la svasatura sia completa. Ciò causerebbe perdite di gas refrigerante.

Tipo con dado con

alette

(tipo Imperial)

Manipolazione della valvola di arresto

Prendere in considerazione le seguenti linee-guida:

▪ Le valvole di arresto sono chiuse alla fabbrica. ▪ La figura che segue mostra le parti della valvola di arresto richieste nella

manipolazione della valvola.

a Apertura di servizio e coperchio dell'apertura di servizio b Stelo della valvola

c Collegamento delle tubazioni esistenti

d Coperchio dello stelo

▪ Mantenere aperte entrambe le valvole di arresto durante il funzionamento. ▪ NON applicare una forza eccessiva allo stelo della valvola. altrimenti il corpo della

valvola potrebbe rompersi.

▪ Accertarsi SEMPRE di assicurare la valvola di arresto con una chiave fissa, quindi

allentare o serrare il dado svasato con una chiave dinamometrica. NON posizionare la chiave fissa sul tappo dello stelo, dato che si potrebbe provocare una perdita di refrigerante.

Guida di riferimento per l'installatore

a Chiave fissa b Chiave dinamometrica

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

4P518023-11H – 2021.03

Serie Split R32

▪ Se si prevede che la pressione di funzionamento sarà bassa (per esempio,

azionando il raffreddamento in presenza di una bassa temperatura aria esterna), sigillare a sufficienza il dado svasato nella valvola di arresto sulla linea del gas con sigillante a base di silicone, per evitare il congelamento.

Sigillante a base di silicone, assicurarsi che non ci sia gioco.

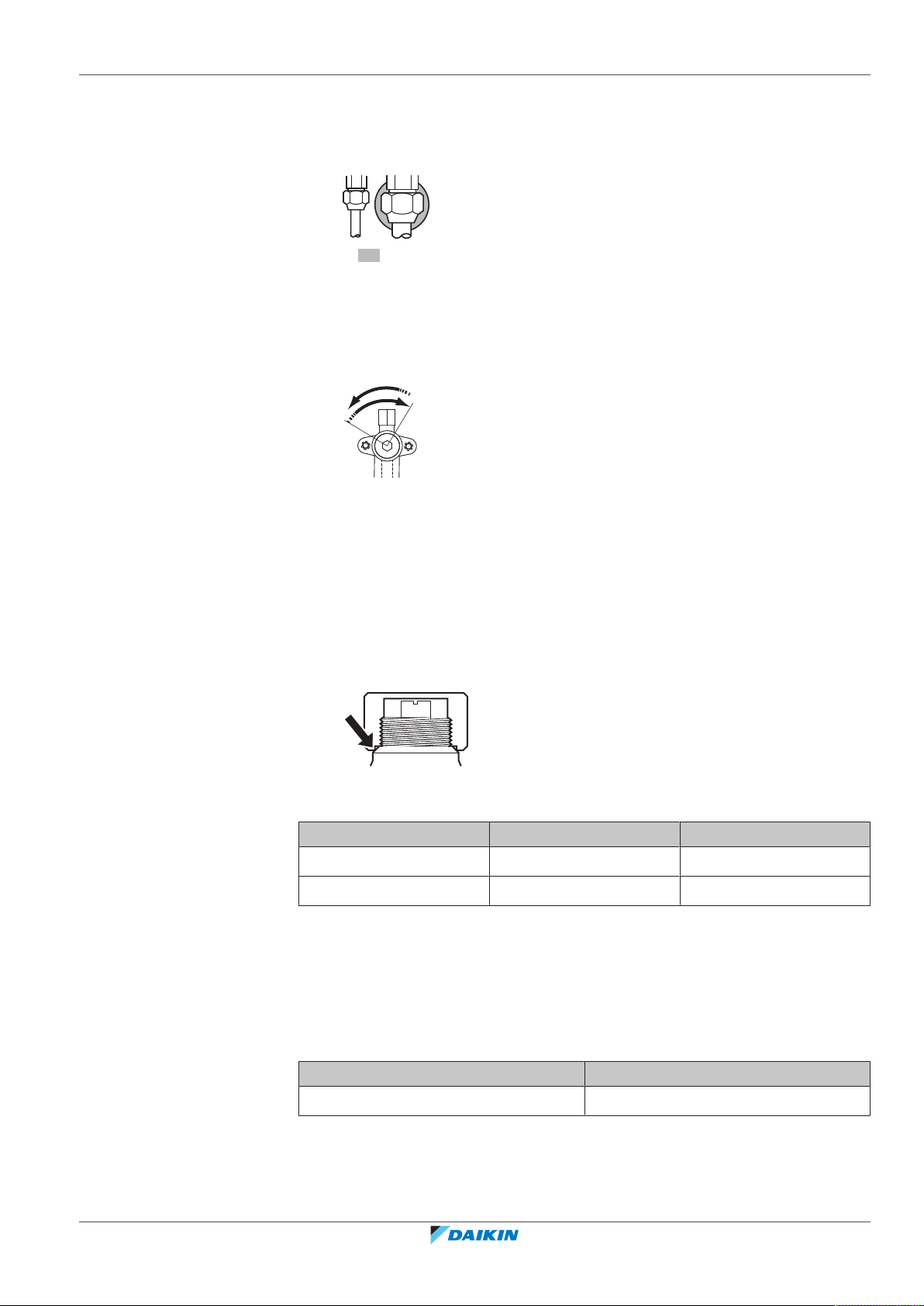

Apertura/chiusura della valvola di arresto

1 Rimuovere il coperchio della valvola di arresto. 2 Inserire una chiave esagonale (lato del liquido: 4mm, lato del gas: 6mm) nello

stelo della valvola, quindi ruotare lo stelo della valvola:

In senso antiorario per aprire In senso orario per chiudere

3 Interrompere la rotazione quando la valvola di arresto giunge a un punto di

arresto.

7 | Installazione delle tubazioni

4 Installare il coperchio della valvola di arresto.

Risultato: Ora la valvola è aperta/chiusa.

Manipolazione del tappo dello stelo

▪ Il tappo dello stelo è sigillato nel punto indicato dalla freccia. NON danneggiarlo.

▪ Dopo aver manipolato la valvola di arresto, stringere il tappo dello stelo e

controllare se vi sono perdite di refrigerante.

Coperchio dello stelo Larghezza di chiave (mm) Coppia di serraggio (N∙m)

Lato del liquido 17 15~17

Lato del gas 22 21~28

Manipolazione del tappo di servizio

▪ Utilizzare SEMPRE un tubo flessibile di caricamento dotato di un perno

otturatore della valvola, in quanto l'apertura di servizio è costituita da una valvola di tipo Schrader.

▪ Dopo l'uso dell'apertura di servizio, chiudere saldamente il relativo coperchio e

controllare che non vi siano perdite del refrigerante.

7.2.7 Per collegare le tubazioni del refrigerante all'unità esterna

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Elemento Coppia di serraggio (N∙m)

Coperchio dell'apertura di servizio 11~14

▪ Lunghezza delle tubazioni. Mantenere le tubazioni in loco il più corte possibile.

Guida di riferimento per l'installatore

7 | Installazione delle tubazioni

▪ Protezione delle tubazioni. Proteggere le tubazioni in loco da danni fisici.

1 Collegare il collegamento del refrigerante liquido proveniente dall'unità

interna alla valvola di arresto del liquido dell'unità esterna.

2 Connettere il collegamento del refrigerante gassoso proveniente dall'unità

interna alla valvola di arresto del gas dell'unità esterna.

7.3 Controllo delle tubazioni del refrigerante

a Valvola di arresto del liquido b Valvola di arresto del gas

c Apertura di servizio

AVVISO

Si raccomanda che le tubazioni del refrigerante tra l'unità interna e l'unità esterna vengano installate in un condotto o vengano avvolte con nastro protettivo.

7.3.1 Controllo delle tubazioni del refrigerante

Le tubazioni del refrigerante interne dell'unità esterna sono state sottoposte in fabbrica a prova di perdita. Occorre solamente verificare le tubazioni del refrigerante esterne dell'unità esterna.

Prima di controllare le tubazioni del refrigerante

Assicurarsi che le tubazioni del refrigerante siano collegate tra l'unità esterna e l'unità interna.

Flusso di lavoro tipico

La verifica delle tubazioni del refrigerante, tipicamente, si compone delle fasi seguenti:

1 Verifica delle perdite nelle tubazioni del refrigerante. 2 Esecuzione dell'essiccazione sotto vuoto per rimuovere tutta l'umidità, l'aria o

l'azoto dalle tubazioni del refrigerante.

Se è possibile la presenza di umidità nelle tubazioni del refrigerante (ad esempio se è entrata acqua nelle tubazioni), per prima cosa effettuare la procedura di messa a vuoto fino a rimuovere tutta l’umidità.

7.3.2 Precauzioni per il controllo delle tubazioni del refrigerante

Guida di riferimento per l'installatore

INFORMAZIONE

Leggere anche le precauzioni e i requisiti ai seguenti capitoli:

▪ "2Precauzioni generali di sicurezza"[47] ▪ "7.1Preparazione delle tubazioni del refrigerante"[435]

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

AVVISO

Utilizzare una pompa a vuoto a 2 stadi con una valvola di ritegno che possa evacuare fino a una pressione nominale di −⁠100,7kPa (−⁠1,007 bar) (5Torr assoluti). Assicurarsi che l'olio della pompa non ritorni nel sistema quando la pompa non è in funzione.

AVVISO

Usare questa pompa a vuoto esclusivamente per R32. L'uso della stessa pompa per altri refrigeranti potrebbe danneggiare sia la pompa che l'unità.

AVVISO

▪ Collegare la pompa del vuoto all'apertura di servizio della valvola di arresto del

gas.

▪ Assicurarsi che la valvola di arresto del gas e la valvola di arresto del liquido siano

saldamente chiuse prima di eseguire una prova di tenuta o l'essiccazione sotto vuoto.

7.3.3 Verifica della presenza di perdite

AVVISO

NON superare la pressione di lavoro massima dell'unità (vedere “PS High” sulla targa dati dell'unità).

7 | Installazione delle tubazioni

AVVISO

Utilizzare SEMPRE una soluzione per prove di gorgogliamento acquistata dal rivenditore.

NON usare MAI acqua saponata:

▪ l'acqua saponata potrebbe provocare la formazione di crepe nei componenti

quali i dadi svasati o i cappucci delle valvole di arresto.

▪ L'acqua saponata potrebbe contenere sale, che assorbe umidità che gelerà con il

raffreddarsi delle tubazioni.

▪ L'acqua saponata contiene ammoniaca, che può portare alla corrosione dei giunti

svasati (tra un dado svasato di ottone e la svasatura di rame).

1 Caricare il sistema con azoto fino alla pressione nominale di almeno 200kPa

(2 bar). Si consiglia di portare la pressione a 3000 kPa (30 bar) per potere rilevare la presenza di piccole perdite.

2 Verificare che non ci siano perdite applicando la soluzione per prove di

gorgogliamento a tutti i collegamenti delle tubazioni.

3 Scaricare tutto l'azoto.

7.3.4 Esecuzione dell'essiccazione sotto vuoto

PERICOLO: RISCHIO DI ESPLOSIONE

NON avviare l'unità se non è stata messa sotto vuoto.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

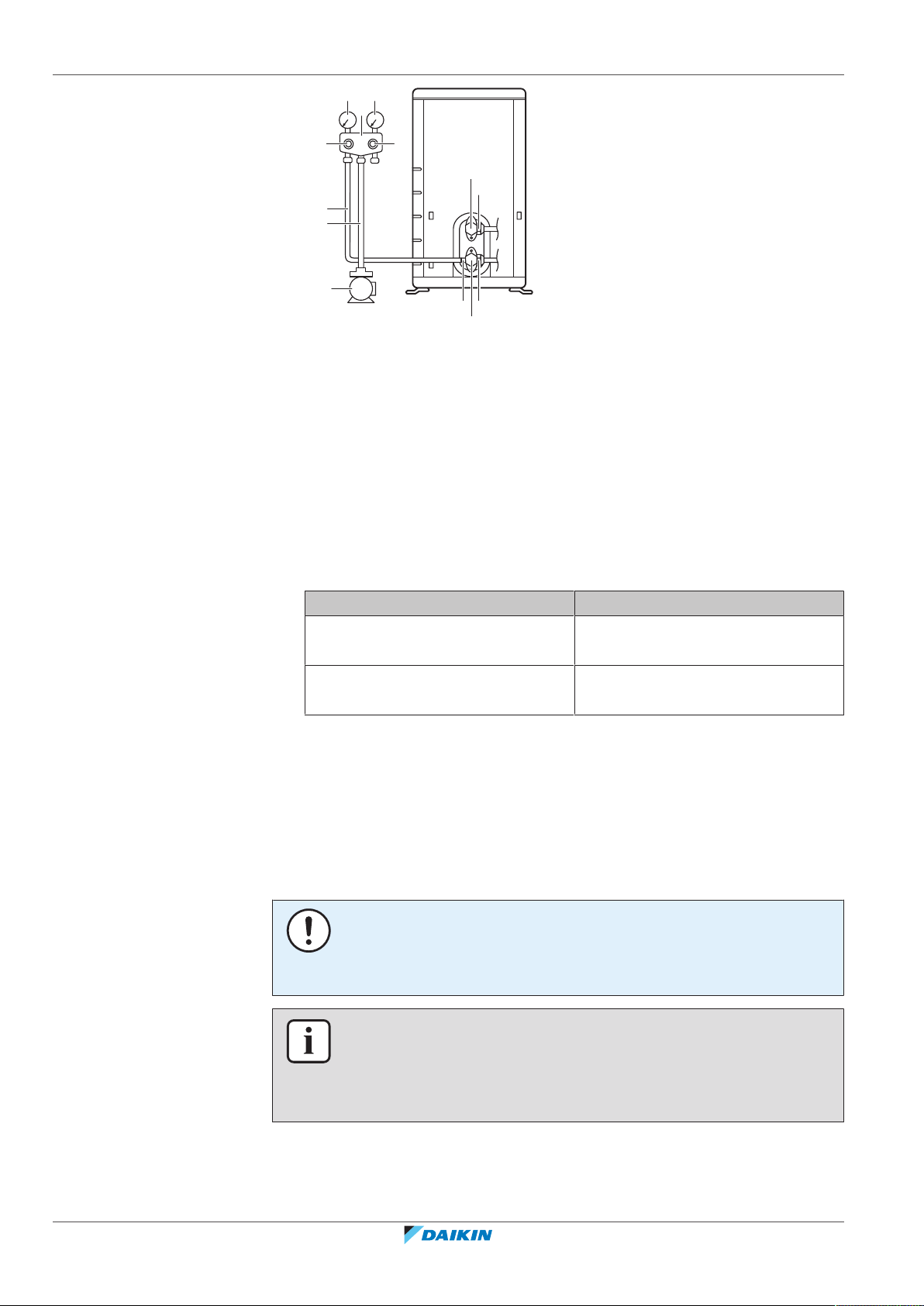

Collegare la pompa del vuoto e il collettore come segue:

Guida di riferimento per l'installatore

7 | Installazione delle tubazioni

ihj

abc

f f

1 Mettere sotto vuoto il sistema finché la pressione sul collettore non

corrisponde a −0,1MPa (−1bar).

a Manometro di bassa pressione b Collettore del manometro

c Manometro di alta pressione d Valvola di bassa pressione (Lo) e Valvola di alta pressione (Hi)

f Tubi flessibili di carica g Pompa a vuoto h Cappucci delle valvole

i Apertura di servizio

j Valvola di arresto del gas k Valvola di arresto del liquido

2 Lasciare il tutto in questa condizione per 4-5minuti e controllare la pressione:

Se la pressione… Allora…

Non cambia Non c'è umidità nel sistema. Questa

procedura è terminata.

Aumenta È presente umidità nel sistema.

Andare al passo successivo.

3 Svuotare il sistema per almeno 2 ore fino a una pressione del collettore di

−0,1MPa (−1bar).

4 Dopo avere disattivato la pompa, controllare la pressione per almeno 1ora. 5 Qualora NON si riuscisse a raggiungere il vuoto desiderato o NON fosse

possibile mantenerlo per 1ora, procedere come segue:

▪ Controllare nuovamente che non ci siano perdite. ▪ Eseguire nuovamente l'essiccazione sotto vuoto.

AVVISO

Assicurarsi di aprire le valvole di arresto dopo aver installato le tubazioni del refrigerante e dopo aver eseguito l'essiccazione sotto vuoto. Il funzionamento del sistema con le valvole di arresto chiuse può provocare la rottura del compressore.

INFORMAZIONE

Guida di riferimento per l'installatore

Dopo aver aperto la valvola di arresto, è possibile che la pressione nelle tubazioni del refrigerante NON salga. Questo potrebbe essere causato per esempio dallo stato chiuso della valvola d'espansione nel circuito dell'unità esterna, ma NON costituisce alcun problema per il funzionamento corretto dell'unità.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

8 Carica del refrigerante

In questo capitolo

8.1 Carica del refrigerante............................................................................................................................................................ 45

8.2 Informazioni sul refrigerante.................................................................................................................................................. 46

8.3 Precauzioni durante il caricamento del refrigerante............................................................................................................. 47

8.4 Determinazione della quantità di refrigerante aggiuntiva .................................................................................................... 47

8.5 Per determinare la quantità per la ricarica completa............................................................................................................ 47

8.6 Carica di refrigerante aggiuntivo............................................................................................................................................ 47

8.7 Applicazione dell'etichetta relativa ai gas fluorurati a effetto serra ..................................................................................... 48

8.1 Carica del refrigerante

L'unità esterna viene caricata di refrigerante in fabbrica, ma in alcuni casi potrebbe essere necessario:

Cosa Quando

Caricamento di refrigerante aggiuntivo Quando la lunghezza totale delle

8 | Carica del refrigerante

tubazioni del liquido è superiore alle specifiche (vedere più avanti).

Ricarica completa del refrigerante Esempio:

▪ Durante il riposizionamento del

sistema.

▪ Dopo una perdita.

Caricamento di refrigerante aggiuntivo

Prima di caricare refrigerante aggiuntivo, assicurarsi che le tubazioni esterne del refrigerante dell'unità esterna siano state sottoposte a verifica (prova di perdita ed essiccazione sotto vuoto).

INFORMAZIONE

A seconda delle unità e/o delle condizioni di installazione, potrebbe essere necessario collegare l'impianto elettrico prima di caricare il refrigerante.

Flusso di lavoro tipico – Il caricamento di refrigerante aggiuntivo, tipicamente, si articola nelle fasi seguenti:

1 Valutazione della necessità di effettuare un caricamento aggiuntivo e

determinazione della quantità.

2 Se necessario, caricamento di refrigerante aggiuntivo.

3 Compilazione dell'etichetta sui gas serra fluorurati e applicazione della stessa

all'interno dell'unità esterna.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

Ricarica completa del refrigerante

Prima di ricaricare completamente il refrigerante, assicurarsi di avere eseguito queste operazioni:

1 Tutto il refrigerante è recuperato dal sistema.

2 Le tubazioni esterne del refrigerante dell'unità esterna sono state sottoposte

a verifica (prova di perdita ed essiccazione sotto vuoto).

Guida di riferimento per l'installatore

8 | Carica del refrigerante

8.2 Informazioni sul refrigerante

3 È stata eseguita l'essiccazione sotto vuoto delle tubazioni interne del

refrigerante dell'unità esterna.

AVVISO

Prima di eseguire una ricarica completa, effettuare un'asciugatura sotto vuoto anche delle tubazioni del refrigerante interne dell'unità esterna.

Flusso di lavoro tipico – La ricarica completa di refrigerante, tipicamente, si articola nelle fasi seguenti:

1 Valutazione della quantità di refrigerante da caricare.

2 Caricamento del refrigerante.

3 Compilazione dell'etichetta sui gas serra fluorurati e applicazione della stessa

all'interno dell'unità esterna.

Questo prodotto contiene gas a effetto serra fluorurati. NON liberare tali gas nell'atmosfera.

Tipo di refrigerante: R32 Valore potenziale di riscaldamento globale (GWP): 675

ATTENZIONE: MATERIALE LEGGERMENTE INFIAMMABILE

Il refrigerante contenuto nell'unità è leggermente infiammabile.

AVVERTENZA

▪ NON perforare né bruciare i componenti del ciclo del refrigerante. ▪ NON utilizzare materiali per la pulizia o mezzi per accelerare il processo di

sbrinamento diversi da quelli consigliati dal produttore.

▪ Prestare attenzione al fatto che il refrigerante all'interno del sistema è inodore.

AVVERTENZA

Spegnere i dispositivi di riscaldamento infiammabili, arieggiare l'ambiente e contattare il rivenditore da cui è stato acquistato l'apparecchio.

NON utilizzare l'unità finché un tecnico qualificato non ha effettuato la riparazione del componente che presenta una perdita di refrigerante.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

8 | Carica del refrigerante

AVVERTENZA

Non toccare MAI direttamente il refrigerante fuoriuscito accidentalmente, poiché potrebbe provocare gravi ustioni da gelo.

8.3 Precauzioni durante il caricamento del refrigerante

INFORMAZIONE

Leggere anche le precauzioni e i requisiti ai seguenti capitoli:

▪ "2Precauzioni generali di sicurezza"[47] ▪ "7.1Preparazione delle tubazioni del refrigerante"[435]

8.4 Determinazione della quantità di refrigerante aggiuntiva

Se la lunghezza totale della

Allora…

tubazione del liquido è…

≤10m NON aggiungere altro refrigerante.

>10m R=(lunghezza totale (m) di tubazione del liquido–

10m)×0,020 R=carica aggiuntiva (kg)(arrotondata in unità di

0,01kg)

INFORMAZIONE

La lunghezza della tubazione è la lunghezza della tubazione del liquido in una direzione.

8.5 Per determinare la quantità per la ricarica completa

INFORMAZIONE

Se è necessaria una ricarica completa, la carica totale di refrigerante sarà: la carica di refrigerante effettuata alla fabbrica (vedere la targhetta informativa dell'unità)+la quantità aggiuntiva determinata.

8.6 Carica di refrigerante aggiuntivo

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

AVVERTENZA

▪ Usare esclusivamente R32 come refrigerante. Altre sostanze possono causare

esplosioni e incidenti.

▪ R32 contiene gas serra fluorinati. Il suo valore potenziale di riscaldamento globale

(GWP) è 675. NON liberare questi gas nell'atmosfera.

▪ Per caricare il refrigerante, usare SEMPRE guanti protettivi e occhiali di sicurezza.

Guida di riferimento per l'installatore

8 | Carica del refrigerante

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

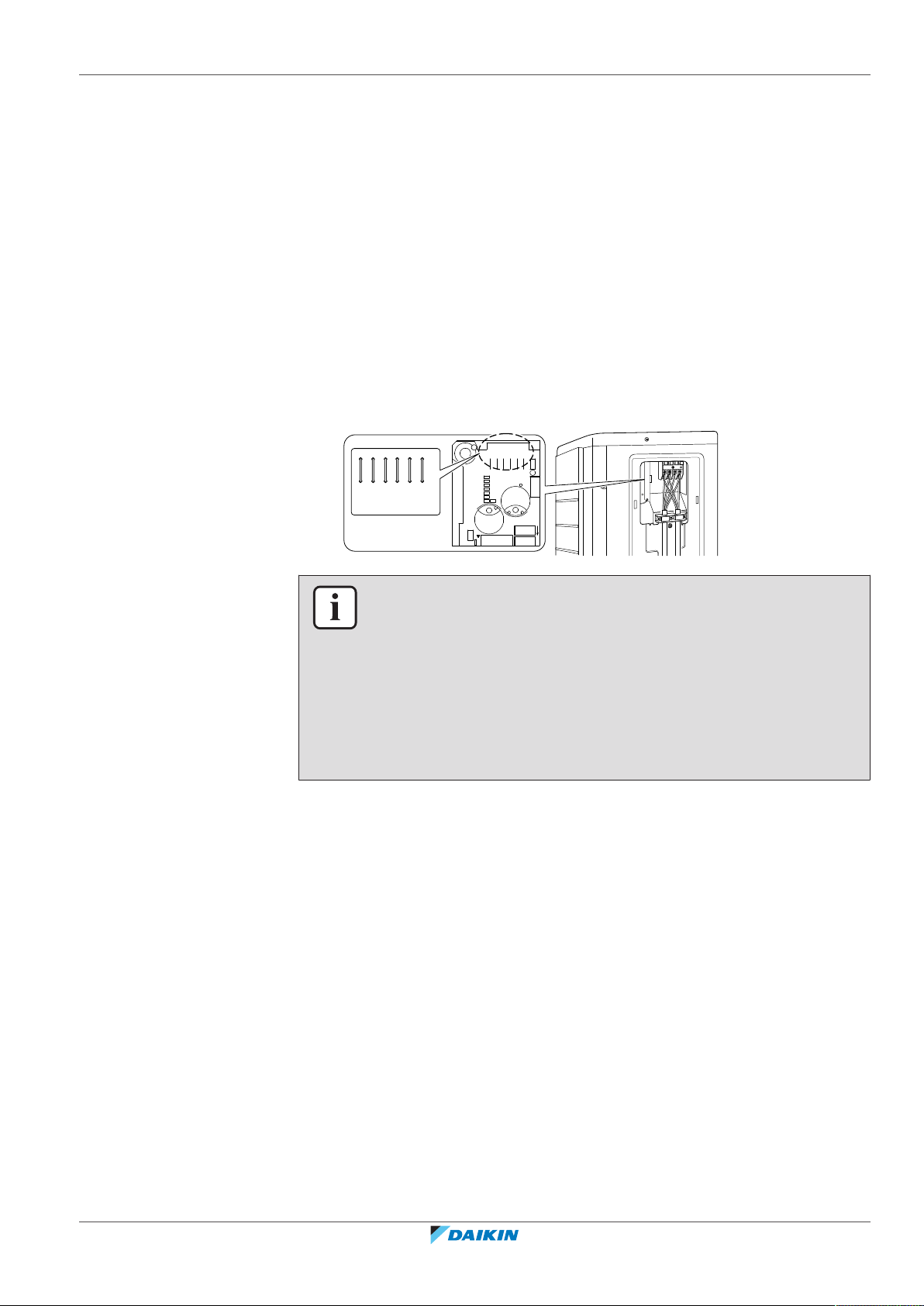

8.7 Applicazione dell'etichetta relativa ai gas fluorurati a effetto serra

ATTENZIONE

Per evitare il guasto del compressore, NON superare la quantità di refrigerante specificata per la carica.

Prerequisito: Prima di caricare il refrigerante, assicurarsi che le tubazioni del refrigerante siano collegate e verificate (prova di perdita ed essiccazione sotto vuoto).

1 Collegare la bombola di refrigerante all'apertura di servizio. 2 Caricare la quantità aggiuntiva di refrigerante. 3 Aprire la valvola di arresto del gas.

Qualora fosse necessario evacuare con la pompa in caso di smontaggio o spostamento dell'impianto, vedere "16.2Per l'evacuazione con la pompa" [4 66] per maggiori informazioni.

1 Compilare l'etichetta come segue:

a Se insieme all'unità viene fornita un'etichetta multilingue relativa ai gas serra

fluorurati (vedere accessori), staccare la sezione con la lingua applicabile ed applicarla sulla parte superiore di a.

b Carica di refrigerante effettuata allo stabilimento: vedere la targa dati dell'unità

c Quantità di refrigerante aggiuntiva caricata d Carica di refrigerante totale e Quantità di gas fluorurati a effetto serra della carica totale di refrigerante

espresse in tonnellate di CO2 equivalente.

f GWP= Potenziale di riscaldamento globale

AVVISO

Le normative vigenti sui gas fluorurati a effetto serra richiedono che la carica di refrigerante dell'unità sia indicata sia in peso che in CO2 equivalente.

Formula per calcolare la quantità in tonnellate di CO2 equivalente: valore GWP del refrigerante × carica totale di refrigerante [in kg] / 1000

Utilizzare il valore GWP riportato sull'etichetta per il rabbocco del refrigerante.

2 Attaccare l'etichetta sul lato interno dell'unità esterna, vicino alle valvole di

arresto del gas e del liquido.

Guida di riferimento per l'installatore

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Serie Split R32

4P518023-11H – 2021.03

9 | Installazione dei componenti elettrici

9 Installazione dei componenti elettrici

In questo capitolo

9.1 Note relative al collegamento del cablaggio elettrico........................................................................................................... 49

9.1.1 Precauzioni durante il collegamento dei fili elettrici............................................................................................. 49

9.1.2 Linee guida da osservare quando si collega il cablaggio elettrico ........................................................................ 51

9.1.3 Specifiche dei componenti dei collegamenti standard ......................................................................................... 52

9.2 Collegamento del cablaggio elettrico all'unità esterna ......................................................................................................... 52

9.1 Note relative al collegamento del cablaggio elettrico

Prima di collegare il cablaggio elettrico

Assicurarsi che:

▪ Le tubazioni del refrigerante siano state collegate e controllate ▪ Le tubazioni idrauliche siano collegate

Flusso di lavoro tipico

Il collegamento del cablaggio elettrico si compone tipicamente delle fasi seguenti:

1 Verifica della conformità dell'alimentazione alle specifiche elettriche delle

unità.

2 Collegamento dell'impianto elettrico all'unità esterna. 3 Collegamento dell'impianto elettrico all'unità interna. 4 Collegamento dell'alimentazione principale.

9.1.1 Precauzioni durante il collegamento dei fili elettrici

PERICOLO: RISCHIO DI ELETTROCUZIONE

AVVERTENZA

Per i cavi di alimentazione utilizzare SEMPRE cavi del tipo a più trefoli.

INFORMAZIONE

Leggere inoltre le precauzioni e i requisiti in "2 Precauzioni generali di

sicurezza"[47].

INFORMAZIONE

Leggere anche "9.1.3Specifiche dei componenti dei collegamenti standard"[452].

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Serie Split R32 4P518023-11H – 2021.03

AVVERTENZA

▪ Tutti i cablaggi DEVONO essere posati da un elettricista autorizzato e DEVONO

essere conformi con le leggi applicabili.

▪ Eseguire i collegamenti elettrici con il cablaggio fisso. ▪ Tutti i componenti reperiti in loco e tutti gli impianti elettrici DEVONO essere

conformi alle leggi applicabili.

Guida di riferimento per l'installatore
