Referenz für Installateure

R32 Split-Baureihen

RXTA30B2V1B RXTM30R2V1B RXTM40R2V1B RXTP25R2V1B RXTP35R2V1B ARXTP25R2V1B ARXTP35R2V1B

Inhaltsverzeichnis

1 Über die Dokumentation 4

1.1 Informationen zu diesem Dokument ............................................................................................................................. 4

1.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 5

2 Allgemeine Sicherheitsvorkehrungen 7

2.1 Für den Monteur............................................................................................................................................................. 7

2.1.1 Allgemeines .................................................................................................................................................... 7

2.1.2 Installationsort................................................................................................................................................ 8

2.1.3 Kältemittel — bei R410A oder R32 ................................................................................................................ 11

2.1.4 Elektrik ............................................................................................................................................................ 13

3 Besondere Sicherheitshinweise für Installateure 16

4 Über die Verpackung 23

4.1 Übersicht: Über die Verpackung .................................................................................................................................... 23

4.2 Außengerät...................................................................................................................................................................... 23

4.2.1 So packen Sie das Außengerät aus................................................................................................................. 23

4.2.2 So bewegen Sie das Außengerät .................................................................................................................... 24

4.2.3 So entfernen Sie das Zubehör vom Außengerät............................................................................................ 24

5 Über die Einheit 26

5.1 Identifikation................................................................................................................................................................... 26

5.1.1 Typenschild: Außeneinheit ............................................................................................................................. 26

6 Installation des Geräts 27

6.1 Den Ort der Installation vorbereiten.............................................................................................................................. 27

6.1.1 Anforderungen an den Installationsort für die Außeneinheit ....................................................................... 28

6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima........................ 30

6.2 Einheit öffnen.................................................................................................................................................................. 31

6.2.1 Zum Öffnen der Einheit .................................................................................................................................. 31

6.2.2 So öffnen Sie das Außengerät ........................................................................................................................ 31

6.3 Montieren des Außengeräts........................................................................................................................................... 32

6.3.1 Montage der Außeneinheit ............................................................................................................................ 32

6.3.2 Sicherheitsvorkehrungen bei der Montage der Außeneinheit...................................................................... 32

6.3.3 Voraussetzungen für die Installation ............................................................................................................. 32

6.3.4 So installieren Sie die Außeneinheit............................................................................................................... 33

6.3.5 Für einen Ablauf sorgen ................................................................................................................................. 33

6.3.6 So vermeiden Sie ein Kippen des Außengeräts ............................................................................................. 34

7 Installation der Leitungen 35

7.1 Vorbereiten der Kältemittelleitungen ............................................................................................................................ 35

7.1.1 Anforderungen an Kältemittel-Rohrleitungen ............................................................................................... 35

7.1.2 Isolieren der Kältemittelleitungen ................................................................................................................. 36

7.1.3 Länge der Kältemittelleitung und Höhenunterschied ................................................................................... 36

7.2 Anschließen der Kältemittelleitung ................................................................................................................................ 36

7.2.1 Kältemitteilleitungen anschließen ................................................................................................................. 37

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen............................................................ 37

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen ................................................................................. 38

7.2.4 Hinweise zum Biegen der Rohre .................................................................................................................... 39

7.2.5 So dornen Sie Rohrenden auf ........................................................................................................................ 39

7.2.6 Absperrventil und Service-Stutzen benutzen ................................................................................................ 40

7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an ........................................................................... 42

7.3 Überprüfen der Kältemittelleitung................................................................................................................................. 42

7.3.1 Informationen zur Überprüfung der Kältemittelleitung................................................................................ 42

7.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen......................................................... 43

7.3.3 So führen Sie eine Leckprüfung durch ........................................................................................................... 43

7.3.4 So führen Sie die Vakuumtrocknung durch ................................................................................................... 44

Referenz für Installateure

8 Einfüllen des Kältemittels 46

8.1 Informationen zum Einfüllen von Kältemittel ................................................................................................................ 46

8.2 Über das Kältemittel ....................................................................................................................................................... 47

8.3 Sicherheitsvorkehrungen beim Einfüllen von Kältemittel ............................................................................................. 48

8.4 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge.............................................................................. 48

8.5 Die Menge für eine komplette Neubefüllung bestimmen............................................................................................. 48

8.6 So füllen Sie zusätzliches Kältemittel ein........................................................................................................................ 48

8.7 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an .......................................................... 49

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

Inhaltsverzeichnis

9 Elektroinstallation 50

9.1 Über das Anschließen der elektrischen Leitungen......................................................................................................... 50

9.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln ................................................................... 50

9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen.............................................................................. 52

9.1.3 Spezifikationen der Standardelektroteile ...................................................................................................... 53

9.2 Anschluss der elektrischen Leitungen an das Außengerät ............................................................................................ 53

10 Abschließen der Installation des Außengeräts 55

10.1 So schließen Sie die Installation des Außengeräts ab .................................................................................................... 55

10.2 Die Einheit schließen....................................................................................................................................................... 55

10.2.1 Außeneinheit schließen.................................................................................................................................. 55

11 Konfiguration 56

11.1 Anlagen-Einstellung ........................................................................................................................................................ 56

11.1.1 So stellen Sie den Anlagenmodus ein ............................................................................................................ 56

12 Inbetriebnahme 57

12.1 Übersicht: Inbetriebnahme ............................................................................................................................................ 57

12.2 Sicherheitsvorkehrungen bei Inbetriebnahme .............................................................................................................. 57

12.3 Checkliste vor Inbetriebnahme ...................................................................................................................................... 58

12.4 Checkliste während der Inbetriebnahme....................................................................................................................... 58

12.5 So führen Sie einen Testlauf durch................................................................................................................................. 59

12.6 Inbetriebnahme des Außengeräts.................................................................................................................................. 59

13 Übergabe an den Benutzer 60

14 Instandhaltung und Wartung 61

14.1 Übersicht: Instandhaltung und Wartung........................................................................................................................ 61

14.2 Sicherheitsvorkehrungen für die Wartung..................................................................................................................... 61

14.3 Checkliste für die jährliche Wartung der Außeneinheit................................................................................................. 62

14.4 Über den Verdichter ....................................................................................................................................................... 62

14.5 Wintersaison ................................................................................................................................................................... 63

15 Fehlerdiagnose und -beseitigung 64

15.1 Übersicht: Fehlerdiagnose und -beseitigung ................................................................................................................. 64

15.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -beseitigung............................................................................. 64

15.3 Symptombasierte Problemlösung .................................................................................................................................. 64

15.3.1 Symptom: Inneneinheiten fallen um, vibrieren oder verursachen Geräusche ............................................ 64

15.3.2 Symptom: Das Gerät heizt oder kühlt NICHT wie erwartet........................................................................... 65

15.3.3 Symptom: Wasserleckage .............................................................................................................................. 65

15.3.4 Symptom: Elektrischer Kriechstrom .............................................................................................................. 65

15.3.5 Symptom: Das Gerät funktioniert NICHT oder kann durchbrennen ............................................................. 65

15.4 Fehlerdiagnose anhand der LED auf Platine der Außeneinheit..................................................................................... 65

16 Entsorgung 67

16.1 Überblick: Entsorgung..................................................................................................................................................... 67

16.2 Auspumpen..................................................................................................................................................................... 67

16.3 So starten und stoppen Sie die Zwangskühlung ............................................................................................................ 68

16.3.1 Zwangs-Kühlbetrieb starten/stoppen durch den EIN/AUS-Schalter der Inneneinheit................................. 68

16.3.2 Zwangs-Kühlbetrieb starten/stoppen durch die Benutzerschnittstelle der Inneneinheit............................ 68

17 Technische Daten 69

17.1 Schaltplan........................................................................................................................................................................ 69

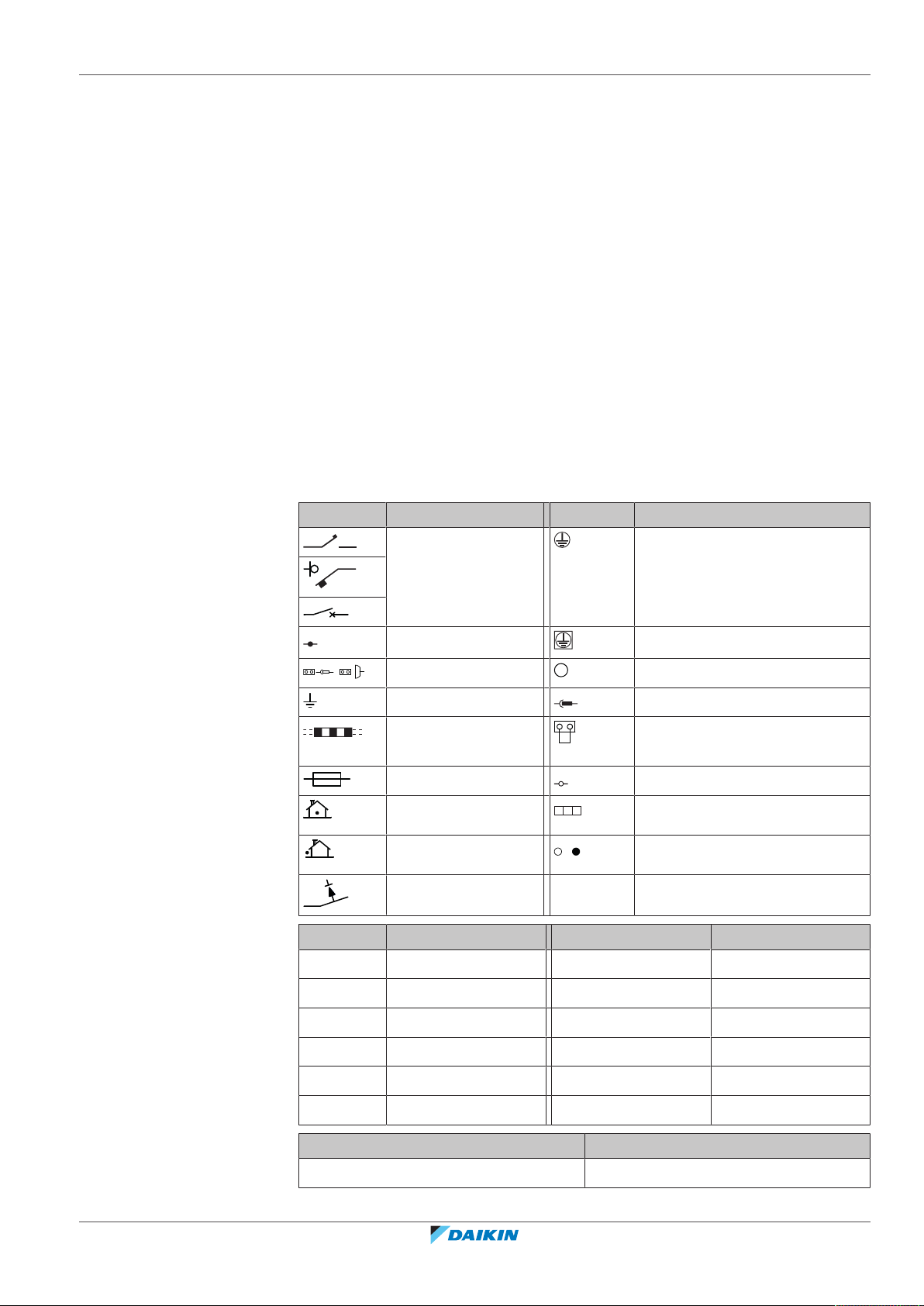

17.1.1 Vereinheitlichte Schaltplan-Legende ............................................................................................................. 69

17.2 Rohrleitungsplan............................................................................................................................................................. 72

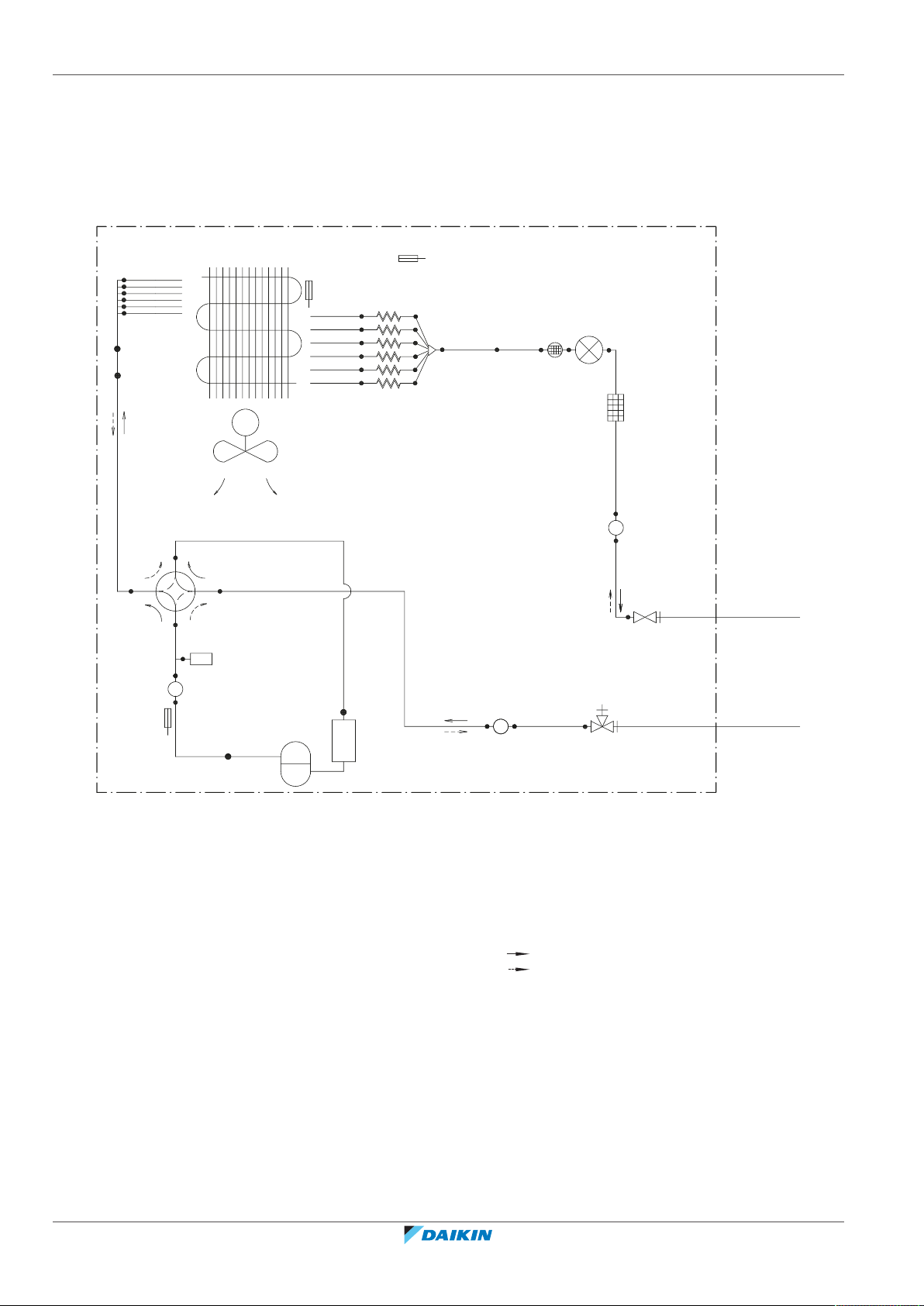

17.2.1 Rohrleitungsplan: Außengerät ....................................................................................................................... 72

18 Glossar 73

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

1 | Über die Dokumentation

1 Über die Dokumentation

1.1 Informationen zu diesem Dokument

Zielgruppe

Autorisierte Monteure

INFORMATION

Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren.

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.

INFORMATION

Dieses Dokument enthält Instruktionen zur Installation, die nur für die Außeneinheit gelten. Anleitung zur Installation der Inneneinheit (Montage der Inneneinheit, Kältemittelleitung an die Inneneinheit anschließen, Inneneinheit elektrisch verkabeln…) finden Sie in der Installationsanleitung zur Inneneinheit.

Dokumentationssatz

Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz besteht aus:

▪ Allgemeine Sicherheitshinweise:

- Sicherheitshinweise, die Sie vor der Installation lesen MÜSSEN

- Format: Papier (im Kasten für die Außeneinheit)

▪ Installationsanleitung für die Außeneinheit:

- Installationsanweisungen

- Format: Papier (im Kasten für die Außeneinheit)

▪ Referenz für Installateure:

- Vorbereitung der Installation, Referenzdaten,…

- Format: Digital gespeicherte Dateien auf http://www.daikineurope.com/

support-and-manuals/product-information/

Referenz für Installateure

Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.

Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Technische Konstruktionsdaten

▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website

Daikin (öffentlich zugänglich).

▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem

Daikin Business Portal (Authentifizierung erforderlich).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

1.1.1 Bedeutung der Warnhinweise und Symbole

GEFAHR

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.

GEFAHR: STROMSCHLAGGEFAHR

Weist auf eine Situation hin, die zu einem Stromschlag führen kann.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann.

GEFAHR: EXPLOSIONSGEFAHR

Weist auf eine Situation hin, die zu einer Explosion führen kann.

WARNUNG

Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.

1 | Über die Dokumentation

WARNUNG: ENTZÜNDLICHES MATERIAL

VORSICHT

Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen führen kann.

HINWEIS

Weist auf eine Situation hin, die zu Sachschäden führen kann.

INFORMATION

Weist auf nützliche Tipps oder zusätzliche Informationen hin.

Symbole auf der Einheit:

Symbol Erklärung

Lesen Sie vor der Installation erst die Installations- und Betriebsanleitung sowie die Verkabelungsinstruktionen.

Lesen Sie vor der Durchführung von Wartungs- und Servicearbeiten erst das Wartungshandbuch.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Weitere Informationen finden Sie in der Referenz für Installateure und Benutzer.

In der Einheit gibt es sich drehende Teile. Vorsicht bei Wartung und Prüfung der Einheit.

In der Dokumentation benutzte Symbole:

Referenz für Installateure

1 | Über die Dokumentation

Symbol Erklärung

Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in

Kapitel 1".

Angabe einer Tabellenüberschrift oder einer Referenz darauf.

Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1".

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

2 | Allgemeine Sicherheitsvorkehrungen

2 Allgemeine Sicherheitsvorkehrungen

2.1 Für den Monteur

2.1.1 Allgemeines

Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist, wenden Sie sich an Ihren Händler.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

▪ Berühren Sie während und unmittelbar nach dem Betrieb WEDER die

Kältemittelleitungen, NOCH die Wasserrohre oder interne Bauteile. Diese könnten zu heiß oder zu kalt sein. Warten Sie, bis diese wieder die normale Temperatur erreicht haben. Falls eine Berührung unumgänglich ist, achten Sie darauf, Schutzhandschuhe zu tragen.

▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit auslaufendem Kältemittel.

WARNUNG

Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile.

WARNUNG

Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin Dokumentation aufgeführten Anweisungen).

VORSICHT

Tragen Sie während der Installation und Wartung des Systems angemessene persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).

WARNUNG

Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.

WARNUNG

Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer verursachen.

VORSICHT

Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

VORSICHT

▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen. ▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen.

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

HINWEIS

Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt.

Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt werden, in dem zumindest die folgenden Informationen festgehalten werden: Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, …

Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel zumindest über folgende Punkte informieren:

▪ Wie das System im Notfall heruntergefahren wird ▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital ▪ Namen und Adressen von Service-Personal mit Telefonnummern für Tag und

Nacht

Die Kriterien, die solch ein Logbuch erfüllen muss, werden in Europa durch die Norm EN378 vorgegeben.

2.1.2 Installationsort

▪ Planen Sie für Wartungszwecke und eine ausreichende Luftzirkulation

ausreichend Platz um das Gerät ein.

▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht und den

Vibrationen der Einheit standhalten kann.

▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen

dürfen NICHT blockiert sein.

▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ In einer potenziell explosiven Atmosphäre. ▪ An Orten mit Geräten oder Maschinen, die elektromagnetische Wellen

abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören, was Funktionsstörungen der Anlage zur Folge haben kann.

▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel:

Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder entzündlicher Staubpartikel Brandgefahr besteht.

▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird.

Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im Kältemittelkreislauf führen.

Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten

WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

Referenz für Installateure

WARNUNG

▪ NICHT durchbohren oder verbrennen. ▪ NUR Mittel zu Beschleunigung des Enteisungsvorgangs oder zur Reinigung der

Anlage benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das R32 Kältemittel KEINEN Geruch hat.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

2 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

Das Gerät muss in einem Raum der unten angegebenen Größe so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).

WARNUNG

Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.B. den landesweit geltenden Gas-Vorschriften) ausgeführt werden.

WARNUNG

Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:

▪ Ist die Fußbodenfläche kleiner ist als die in den allgemeinen Sicherheitshinweisen

spezifizierte Mindest-Fußbodenfläche A (m²), darf keine in Betrieb befindlichen Entzündungsquelle (z.B. offene Flamme, ein mit Gas betriebenes Haushaltsgerät oder ein in Betrieb befindliches elektrisches Heizgerät) vorhanden sein.

▪ Im Kanalsystem dürfen keine Zusatzgeräte installiert sein, die eine mögliche

Entzündungsquelle sein könnten (Beispiel: heiße Oberflächen mit Temperaturen über 700°C und elektrische Schaltgeräte).

▪ Im Kanalsystem werden nur Zusatzgeräte benutzt, die vom Hersteller zugelassen

sind.

▪ Lufteinlass UND Luftauslass sind direkt durch ein Kanalsystem mit dem Raum

verbunden. Zwischenräume wie zum Beispiel abgehängte Decken oder Zwischendecken DÜRFEN NICHT als Kanal für Lufteinlass oder Luftauslass benutzt werden.

HINWEIS

▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen

keinen starken Vibrationen oder Pulsationen ausgesetzt werden.

▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt

werden gegen schädliche Einwirkungen von außen.

▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich

kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.

▪ Die Planung und Installation von Rohleitungen in Kühlanlagen und Kühlsystemen

muss so erfolgen, dass die Wahrscheinlichkeit von Stößen, die das System beschädigen könnten, minimiert ist.

▪ Die Innengeräte und Rohre müssen sicher und geschützt montiert werden, damit

Geräte oder Rohre nicht durch zufälliges Reißen beschädigt werden können, wenn Möbel verrückt werden oder Renovierungsarbeiten stattfinden.

VORSICHT

Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer Kältemittel-Leckage suchen!

HINWEIS

▪ Verbindungs- oder Anschlussstücke und Kupferdichtungen, die bereits gebraucht

worden sind, NICHT benutzen.

▪ Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen

Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

Platzbedarf für Installation

WARNUNG

Wenn Anlagen das Kältemittel R32 enthalten, dann MUSS die Fußbodenfläche des Raumes, in dem die Anlagen installiert, betrieben und gelagert werden, größer sein als die Mindest-Fußbodenfläche, angegeben in der Tabelle A unten (m2). Das gilt für:

▪ Inneneinheiten ohne Kältemittel-Leckagen-Sensor; bei Inneneinheiten mit

Kältemittel-Leckagen-Sensor beachten Sie die Installationsanleitung

▪ Außeneinheiten, die draußen installiert oder gelagert werden (Beispiel:

Wintergarten, Garage, Maschinenraum)

HINWEIS

▪ Rohre sind gegen physikalische Beschädigung zu schützen. ▪ Rohrleitungen sollten so wenig wie möglich verlegt werden.

Mindest-Fußbodenfläche bestimmen

1 Bestimmen Sie die Kältemittel-Gesamtfüllmenge im System (= werksseitige

Kältemittelfüllung + zusätzliche eingefüllte Kältemittelmenge).

2 Legen Sie fest, welche Grafik oder Tabelle Sie benutzen.

▪ Für Inneneinheiten: Ist die Einheit für Deckenmontage vorgesehen, für

Wandmontage oder ist sie ein Standgerät?

▪ Bei installierten Außeneinheiten oder solchen, die in einem Innenraum

gelagert werden, ist das abhängig von der Installationshöhe:

Beträgt die Installationshöhe… Dann benutzen Sie die Grafik oder die

Tabelle für…

<1,8m Standgeräte

1,8≤x<2,2m Einheit für Wandmontage

≥2,2m Deckenmontierte Einheiten

3 Um die Fußbodenfläche zu bestimmen, benutzen Sie die Grafik oder die

Tabelle.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

2 | Allgemeine Sicherheitsvorkehrungen

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

2.1.3 Kältemittel — bei R410A oder R32

Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung oder in der Referenz für Installateure für die betreffende Anwendung.

m Kältemittel-Gesamtfüllmenge im System

Mindest-Fußbodenfläche

min

(a) Ceiling-mounted unit (= Einheit für Deckenmontage) (b) Wall-mounted unit (= Einheit für Wandmontage) (c) Floor-standing unit (= Standgerät)

HINWEIS

Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden.

HINWEIS

Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind.

WARNUNG

Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren:

▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu

Sauerstoffmangel führen.

▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen.

GEFAHR: EXPLOSIONSGEFAHR

Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt

und Sie das System auspumpen wollen:

▪ NICHT die Funktion zum automatischen Auspumpen benutzen, mit der das

gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden kann. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft in den arbeitenden Verdichter gelangt.

▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der

Einheit NICHT in Betrieb sein muss.

WARNUNG

Führen Sie IMMER eine Rückgewinnung des Kältemittels durch. Lassen Sie es NIEMALS direkt in die Umwelt ab. Verwenden Sie stattdessen eine Unterdruckpumpe.

HINWEIS

Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt. Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.

HINWEIS

▪ Um einen Ausfall des Verdichters zu vermeiden, NICHT mehr Kältemittel einfüllen

als spezifiziert.

▪ Wird das Kältemittelsystem geöffnet, MÜSSEN beim Umgang mit Kältemittel die

gesetzlichen Vorschriften eingehalten werden.

WARNUNG

Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.

Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in den laufenden Verdichter gelangt.

▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des

Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts.

▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den

Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden.

Referenz für Installateure

▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im System verwendete

Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu verhindern, dass Fremdstoffe in das System eindringen.

▪ Füllen Sie das flüssige Kältemittel wie folgt ein:

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

2 | Allgemeine Sicherheitsvorkehrungen

Wenn Gehen Sie dann

Ein Siphonrohr vorhanden ist (d. h. der Zylinder ist mit “Siphon zum

Füllen Sie den Zylinder in aufrechter Position.

Einfüllen von Flüssigkeiten vorhanden”)

KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum.

▪ Kältemittelzylinder müssen langsam geöffnet werden. ▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in Gasform kann

ein normaler Betrieb verhindert werden.

VORSICHT

Schließen Sie sofort das Ventil des Kältemittelbehälters, wenn die KältemittelBefüllung durchgeführt wurde oder wenn Sie den Vorgang unterbrechen. Wird das Ventil NICHT sofort geschlossen, kann der verbleibende Druck zusätzliches Kältemittel laden. Mögliche Folge: Falsche Kältemittelmenge.

2.1.4 Elektrik

GEFAHR: STROMSCHLAGGEFAHR

▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die

Schaltkasten-Abdeckung entfernen, Anschlüsse herstellen oder stromführende Teile berühren.

▪ Unterbrechen Sie die Stromversorgung für mindestens 10Minuten und messen

Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50 VDC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen. ▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung

entfernt ist.

WARNUNG

Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch den beim Ausschalten alle Pole getrennt werden und durch den bei einer Überspannungssituation der KategorieIII die komplette Trennung gewährleistet ist.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

2 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen

Gesetzen und Vorschriften entspricht.

▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan

durchgeführt werden, der mit dem Produkt mitgelieferten wurde.

▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf achten, dass Kabel NIEMALS

mit Rohren oder scharfen Kanten in Berührung kommen. Darauf achten, dass auf die Kabelanschlüsse kein zusätzlicher Druck von außen ausgeübt wird.

▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie das Gerät NICHT über ein

Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Achten Sie darauf, dass das System für die Stromversorgung einen eigenen

Stromkreis verwendet. Schließen Sie AUF KEINEN FALL andere Geräte an diesen Stromkreis an.

▪ Achten Sie darauf, dass alle erforderlichen Sicherungen und Schutzschalter

installiert sind.

▪ Installieren Sie immer einen Fehlerstrom-Schutzschalter. Bei Missachtung dieser

Regeln besteht Stromschlag- oder Brandgefahr.

▪ Achten Sie bei der Installation des Fehlerstrom-Schutzschalters darauf, dass er

kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu vermeiden.

VORSICHT

▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach

die stromführenden Verbindungen installieren.

▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die

stromführenden Leitungsverbindungen getrennt worden sind.

▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-

Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das Stromversorgungskabel durch die Zugentlastung lockert.

HINWEIS

Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung:

▪ Schließen Sie KEINE Kabel verschiedener Stärken an die

Stromversorgungsklemmenleiste an. (Ein Kabelzuschlag in der Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.)

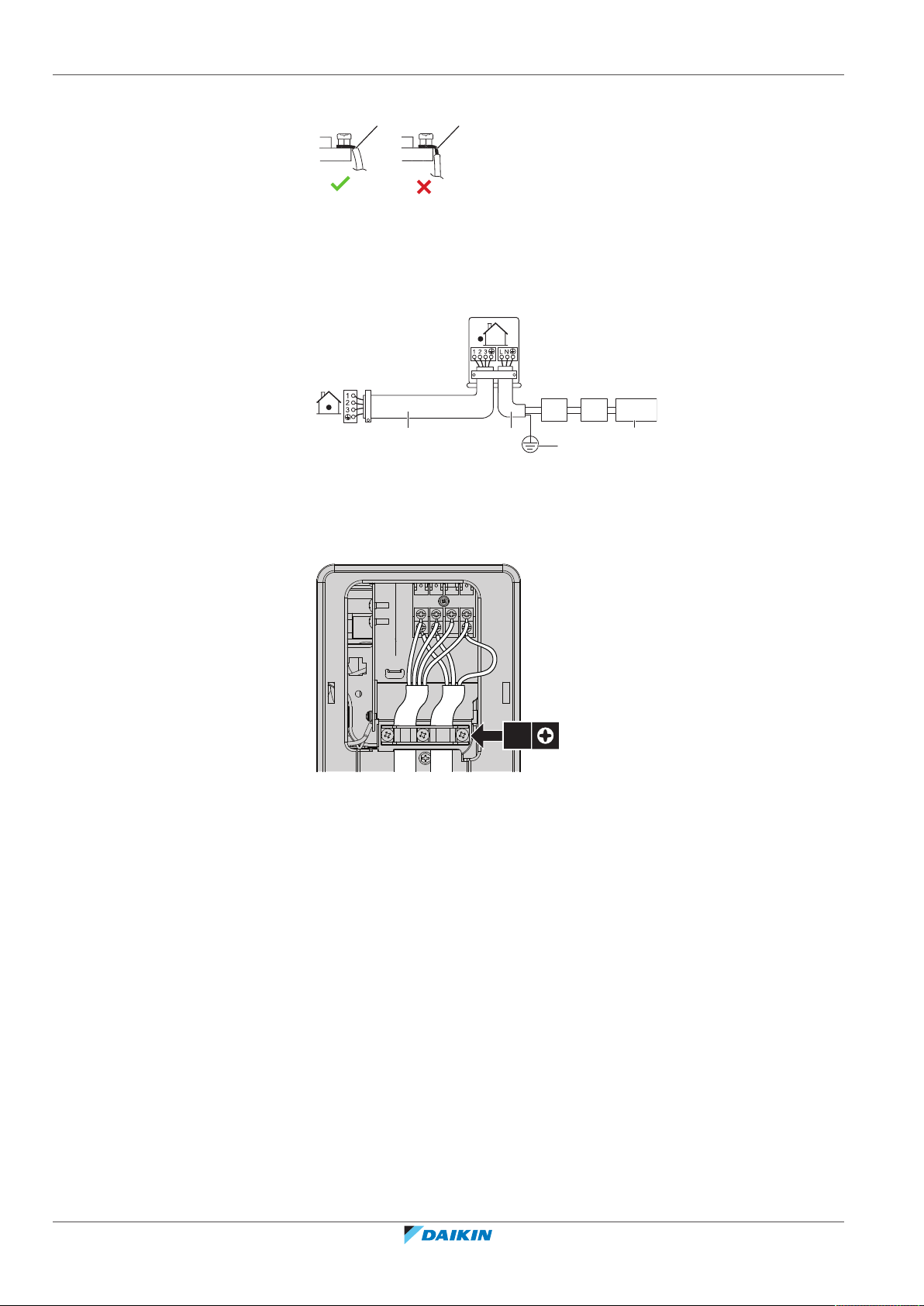

▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der

Abbildung oben dargestellt vor.

▪ Verwenden Sie das dafür vorgesehene Stromkabel und schließen Sie es

ordnungsgemäß an, sichern Sie es, um zu verhindern, dass Druck von außen auf die Klemmleiste ausgeübt wird.

▪ Verwenden Sie einen geeigneten Schraubenzieher zum Festdrehen der

Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß festgedreht werden.

▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie

zerbrechen.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

2 | Allgemeine Sicherheitsvorkehrungen

WARNUNG

▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon,

dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind.

▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen

geschlossen sind.

HINWEIS

Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/ AUS-Startverfahren verfügt.

Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist, bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei umgekehrter Phase betrieben wird, können der Verdichter und andere Teile beschädigt werden.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

3 Besondere Sicherheitshinweise für

Installateure

Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften.

So handhaben Sie die Außeneinheit (siehe

Außengerät"[424]

)

VORSICHT

Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden.

Einheit installieren (siehe

"6Installation des Geräts"[427]

WARNUNG

Die Installation muss von einer Fachkraft durchgeführt werden. Die Auswahl der Materialien und die Installation müssen den gesetzlichen Vorschriften entsprechen. In Europa ist die Norm EN378 zu erfüllen.

Installationsort (siehe

"6.1Den Ort der Installation vorbereiten"[427]

VORSICHT

▪ Prüfen Sie, ob der Platz der Installation tragfähig genug ist, um das Gewicht der

Einheit zu tragen. Eine mangelhafte Installation ist gefährlich. Es können auch Vibrationen dadurch verursacht werden oder ungewöhnliche Betriebsgeräusche.

▪ Achten Sie darauf, dass genügend Platz für Wartungsarbeiten ist. ▪ Die Einheit NICHT so installieren, dass sie Kontakt mit der Decke oder einer Wand

hat, weil dadurch Vibrationen entstehen können.

"4.2.2So bewegen Sie das

)

WARNUNG

Das Gerät muss in einem Raum so gelagert werden, dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel: offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein elektrisches Heizgerät). Die Größe des Raums muss den Spezifikationen in den Allgemeinen Sicherheitshinweisen entsprechen.

Einheit öffnen (siehe

GEFAHR: STROMSCHLAGGEFAHR

Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

GEFAHR: STROMSCHLAGGEFAHR

"6.2Einheit öffnen"[431]

)

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

3 | Besondere Sicherheitshinweise für Installateure

Anschließen der Kältemittelleitungen (siehe

Kältemittelleitung"[436]

)

VORSICHT

Verrohrung und Verbindungen eines Split-Systems sollten in Form permanenter Verbindungen durchgeführt werden, wenn es innerhalb eines belegten Raums außer Verbindungen nur die Rohre zu den Inneneinheiten gibt.

VORSICHT

▪ Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden,

ist vor Ort kein Hartlöten oder Schweißen durchzuführen.

▪ Wenn während der Installation des Kältemittelsystems Teile zusammengefügt

werden müssen, bei denen mindestens ein Teil mit Kältemittel geladen ist, müssen die folgenden Anforderungen erfüllt werden: Verbindungsstücke, die innerhalb belegter Räume nicht dauerhaft sind, sind bei R32 nicht zugelassen. Das gilt nicht für vor Ort erstellte Verbindungen, die die Inneneinheit direkt mit dem Rohrsystem verbinden. Vor Ort erstellte Verbindungen, die das Rohrsystem direkt mit Inneneinheiten verbinden, müssen nicht dauerhafter Natur sein.

VORSICHT

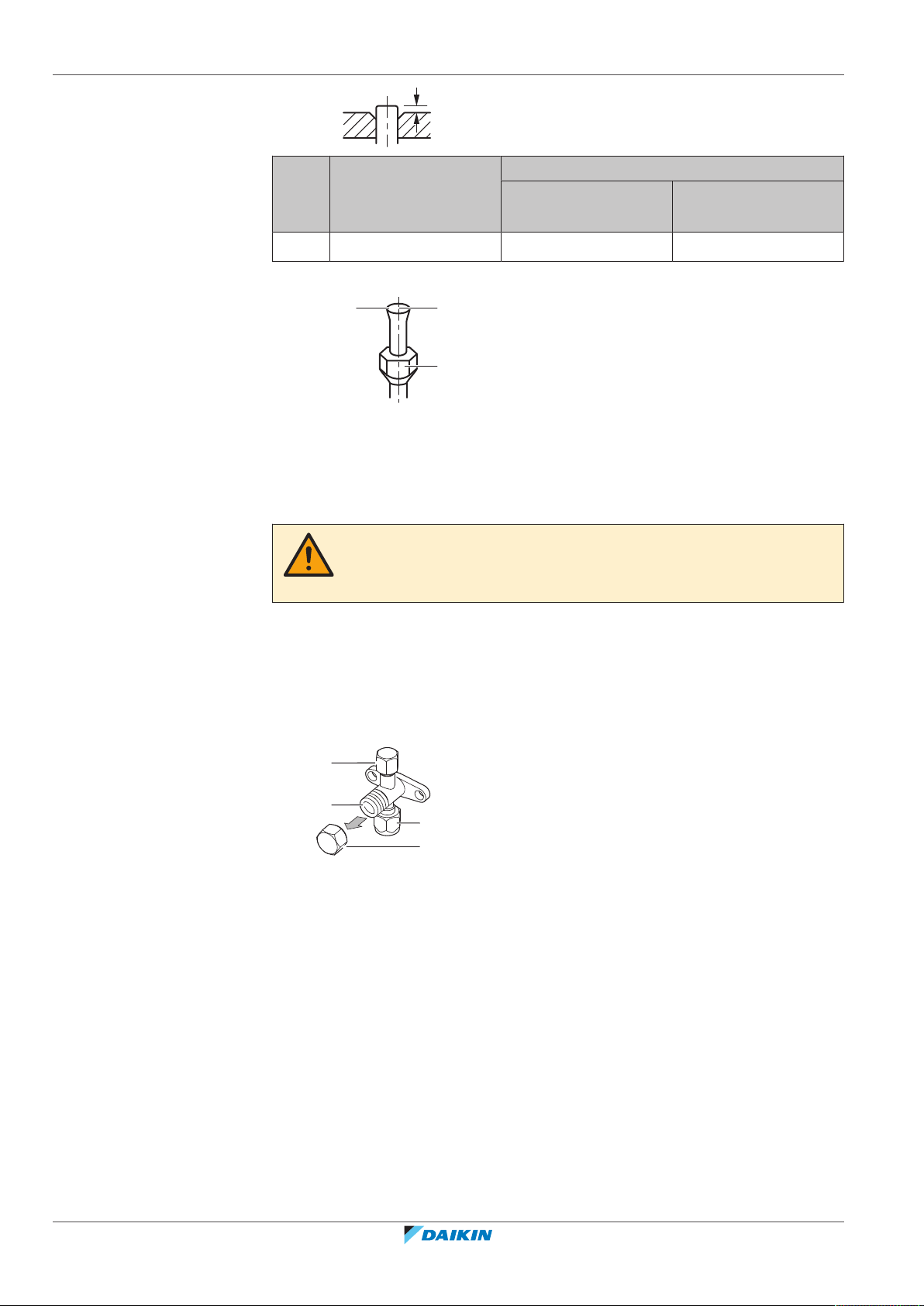

▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl nur auf die Innenflächen

der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.

▪ Verbindungsstücke NICHT mehrmals benutzen.

"7.2Anschließen der

VORSICHT

▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil. ▪ Verwenden Sie KEINE Rohrleitungen von vorigen Installationen. ▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

WARNUNG

Bei der Installation müssen erst die Kältemittelleitungen fest angeschlossen sein. Erst dann darf der Verdichter gestartet werden. Sind die Kältemittelleitungen NICHT angeschlossen und ist das Absperrventil geöffnet, wenn der Verdichter läuft, dann wird Luft eingesogen. Dadurch entsteht im Kältemittelkreislauf ein anormaler Druck, der zu Beschädigungen führen kann und sogar zu Körperverletzungen.

VORSICHT

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

VORSICHT

NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst könnte Kältemittelgas austreten.

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

GEFAHR: EXPLOSIONSGEFAHR

Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht.

Kältemittel einfüllen (siehe

WARNUNG

Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers, kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

WARNUNG

▪ Verwenden Sie nur Kältemittel des Typs R32. Andere Substanzen können zu

Explosionen und Unfällen führen.

▪ R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global

warming potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei.

▪ Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie

Kältemittel einfüllen.

VORSICHT

Füllen Sie NICHT mehr als die angegebene Menge Kältemittel ein, um eine Beschädigung des Verdichters zu vermeiden.

"8Einfüllen des Kältemittels"[446]

)

WARNUNG

Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel. Es besteht sonst Verletzungsgefahr, insbesondere könnten Sie Frostbeulen davontragen.

Elektroinstallation (siehe

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

"9Elektroinstallation"[450]

)

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

3 | Besondere Sicherheitshinweise für Installateure

WARNUNG

▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine

Beschädigung der Installation zur Folge haben.

▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr,

einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung besteht Stromschlaggefahr.

▪ Installieren Sie alle erforderlichen Sicherungen und Schutzschalter. ▪ Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in

Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die Hochdruckseite) geraten.

▪ Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte,

Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu Überhitzung, Stromschlag oder Bränden führen.

▪ Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem

Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung und kann zu Unfällen führen.

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

WARNUNG

Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die komplette Trennung gewährleistet.

WARNUNG

Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller, dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt werden, um Gefährdungsrisiken auszuschließen.

WARNUNG

Die Stromversorgung NICHT an der Inneneinheit anschließen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

▪ Im Inneren des Produkts KEINE vor Ort gekauften elektrischen Teile verwenden. ▪ Die Stromversorgungsleitung für die Kondensatabfluss-Pumpe usw. NICHT von

der Klemmleiste abzweigen. Es besteht sonst Stromschlag- oder Brandgefahr.

WARNUNG

Achten Sie darauf, dass sich Verbindungskabel nicht in unmittelbarer Nähe von nichtthermoisolierten Kupferrohren befinden, weil solche Rohre sehr heiß werden können.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

GEFAHR: STROMSCHLAGGEFAHR

Alle elektrischen Teile (einschließlich Thermistoren) werden über den Netzanschluss mit Strom versorgt. Die Teile NICHT mit bloßen Händen berühren.

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

GEFAHR: STROMSCHLAGGEFAHR

Unterbrechen Sie die Stromversorgung für mindestens 10 Minuten und messen Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die Spannung MUSS unter 50VDC liegen, bevor Sie elektrische Bauteile berühren können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.

Instalation der Inneneinheit abschließen (siehe

des Außengeräts"[455]

)

GEFAHR: STROMSCHLAGGEFAHR

▪ Achten Sie darauf, dass das System korrekt geerdet wird. ▪ Schalten Sie erst die Stromzufuhr ab, bevor Sie Wartungsarbeiten vornehmen. ▪ Erst die Abdeckung des Schaltkastens installieren, bevor Sie die Stromversorgung

einschalten.

Inbetriebnahme (siehe

"12Inbetriebnahme"[457]

GEFAHR: STROMSCHLAGGEFAHR

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

VORSICHT

Auf KEINEN Fall den Probelauf durchführen, während Sie an den Inneneinheiten gearbeitet wird.

Wenn Sie den Probelauf durchführen, arbeiten NICHT nur die Außeneinheit, sondern auch die angeschlossenen Inneneinheiten. Das Arbeiten an einer Inneneinheit während der Durchführung eines Probelaufs ist gefährlich.

"10Abschließen der Installation

)

VORSICHT

Finger, Stäbe und andere Gegenstände NICHT in den Lufteinlass und -auslass einführen. Der Ventilatorschutz darf NICHT entfernt werden. Wenn sich der Ventilator mit hoher Drehzahl dreht, könnten Verletzungen verursacht werden.

Wartung und Service (siehe

GEFAHR: STROMSCHLAGGEFAHR

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

"14Instandhaltung und Wartung"[461]

)

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

3 | Besondere Sicherheitshinweise für Installateure

WARNUNG

▪ Bevor Wartungs- oder Reparaturarbeiten durchgeführt werden, IMMER erst im

Verteilerschrank den Netzschalter auf Aus schalten, die Sicherungen herausnehmen oder die elektrische Verbindung durch entsprechende Schalterstellung an der Sicherungseinrichtung unterbrechen.

▪ Nach Abschalten der Stromversorgung 10 Minuten lang KEINE stromführenden

Teile berühren. Sonst besteht aufgrund von möglicher Hochspannung immer noch Stromschlaggefahr.

▪ Beachten Sie, dass einige Bereiche des Elektroschaltkastens extrem heiß sind. ▪ Achten Sie darauf, KEIN leitfähiges Teil zu berühren. ▪ Das Gerät NICHT abspülen. Es besteht sonst Stromschlag- und Brandgefahr.

Über den Verdichter

GEFAHR: STROMSCHLAGGEFAHR

▪ Benutzen Sie nur einen Verdichter auf einem geerdeten System. ▪ Schalten Sie vor Durchführung von Wartungsarbeiten am Verdichter den Strom

aus.

▪ Bringen Sie die Schaltkastenabdeckung und die Wartungsblende wieder an.

VORSICHT

Tragen Sie immer Schutzhandschuhe und eine Schutzbrille.

GEFAHR: EXPLOSIONSGEFAHR

▪ Verwenden Sie einen Rohrschneider, wenn Sie den Verdichter entfernen wollen. ▪ KEINEN Lötbrenner verwenden! ▪ Verwenden Sie nur zugelassene Kältemittel und Schmiermittel.

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

Den Verdichter NICHT mit bloßen Händen berühren.

Fehlerdiagnose und -beseitigung (siehe

beseitigung"[464]

)

GEFAHR: STROMSCHLAGGEFAHR

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

"15Fehlerdiagnose und -

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

WARNUNG

▪ Achten Sie IMMER darauf, dass das Gerät von der Stromversorgung getrennt ist,

bevor Sie eine Inspektion des Schaltkastens des Geräts durchführen. Schalten Sie den entsprechenden Trennschalter der Stromversorgung aus.

▪ Wurde eine Sicherheitseinrichtung ausgelöst, schalten Sie das Gerät ab und

stellen Sie die Ursache fest, bevor Sie die Zurücksetzung (Reset) vornehmen. Die Schutzvorrichtungen dürfen AUF KEINEN FALL überbrückt werden. Ferner dürfen ihre werksseitigen Einstellungen nicht geändert werden. Kann die Störungsursache nicht gefunden werden, wenden Sie sich bitte an Ihren Händler.

Referenz für Installateure

3 | Besondere Sicherheitshinweise für Installateure

WARNUNG

Um Gefahren durch versehentliches Zurücksetzen des Thermoschutzschalters zu vermeiden, DARF dieses Gerät NICHT über ein externes Schaltgerät, wie zum Beispiel eine Zeitsteuerung, mit Strom versorgt werden oder mit einem Stromkreis verbunden sein, der regelmäßig vom Stromversorger ein- und ausgeschaltet wird.

GEFAHR: STROMSCHLAGGEFAHR

▪ Falls die Einheit nicht arbeitet, sind die LEDs auf der Platine ausgeschaltet, um

Strom zu sparen.

▪ Auch wenn die LEDs ausgeschaltet sind, kann die Klemmleiste und die Platine mit

Strom versorgt werden.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

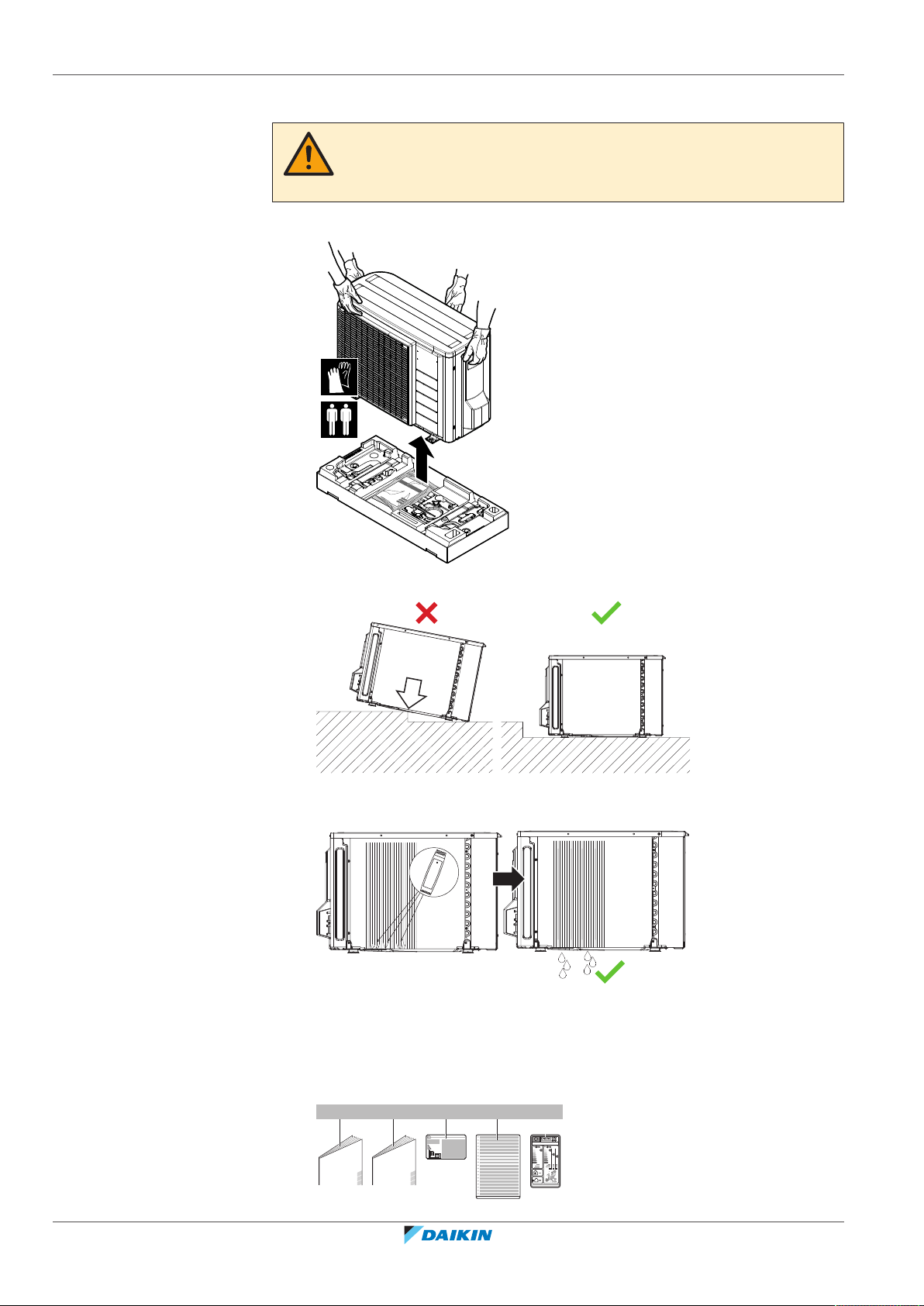

4 Über die Verpackung

4.1 Übersicht: Über die Verpackung

In diesem Kapitel wird beschrieben, was zu tun ist, nachdem der Kasten mit der Außeneinheit vor Ort angeliefert worden ist.

Bitte auf Folgendes achten:

▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche

Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition mitgeteilt werden.

▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen

Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.

▪ Achten Sie bei der Handhabung des Gerätes auf folgende Punkte:

Zerbrechlich; vorsichtig handhaben.

Einheit aufrecht stellen, um Beschädigungen zu vermeiden.

4 | Über die Verpackung

▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum

Installationsort gebracht werden kann.

4.2 Außengerät

4.2.1 So packen Sie das Außengerät aus

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

4 | Über die Verpackung

1×1× 1× 1× 1×

b c da e

4.2.2 So bewegen Sie das Außengerät

VORSICHT

Berühren Sie NICHT den Lufteinlass oder die Aluminiumrippen des Geräts, um eine Verletzung zu vermeiden.

Die Außeneinheit nur wie folgt handhaben:

Die Einheit auf einer ebenen Fläche platzieren, um Beschädigungen zu vermeiden.

Falls die Aluminium-Grate auf der Einheit verbogen werden, machen Sie sie wieder gerade mit einem Rippenkamm (bauseitig zu liefern).

4.2.3 So entfernen Sie das Zubehör vom Außengerät

Referenz für Installateure

1 Die Außeneinheit anheben. 2 Unten am Paket das Zubehör entfernen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

4 | Über die Verpackung

a Allgemeine Sicherheitshinweise b Installationsanleitung für die Außeneinheit

c Etikett bezüglich fluorierte Treibhausgase d Mehrsprachiges Etikett für fluorierte Treibhausgase e Energiezeichen

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

5 | Über die Einheit

5 Über die Einheit

5.1 Identifikation

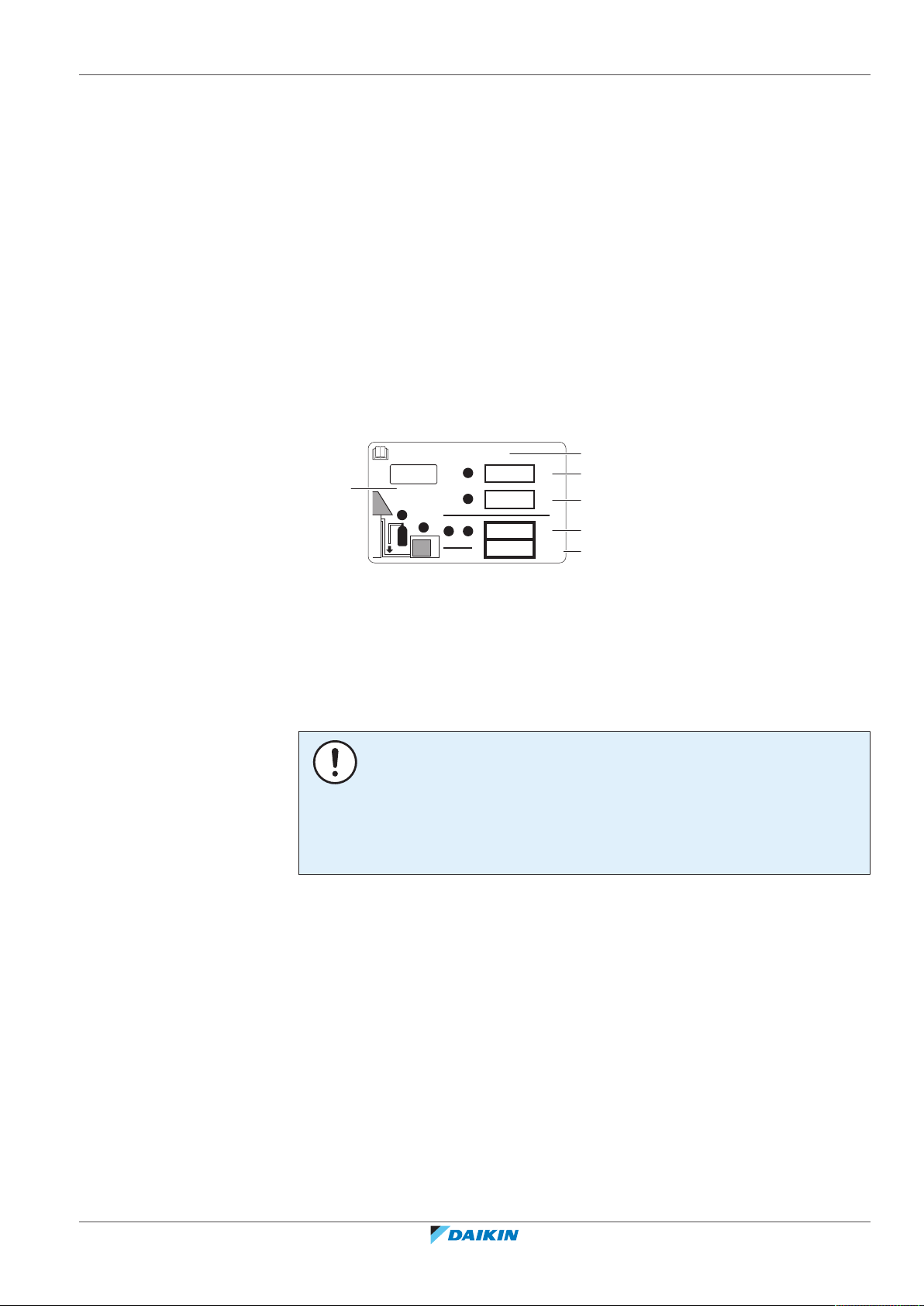

5.1.1 Typenschild: Außeneinheit

WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

HINWEIS

Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen.

Wo?

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

6 Installation des Geräts

WARNUNG

In diesem Kapitel

6.1 Den Ort der Installation vorbereiten...................................................................................................................................... 27

6.1.1 Anforderungen an den Installationsort für die Außeneinheit............................................................................... 28

6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima ............................... 30

6.2 Einheit öffnen ......................................................................................................................................................................... 31

6.2.1 Zum Öffnen der Einheit.......................................................................................................................................... 31

6.2.2 So öffnen Sie das Außengerät ................................................................................................................................ 31

6.3 Montieren des Außengeräts................................................................................................................................................... 32

6.3.1 Montage der Außeneinheit.................................................................................................................................... 32

6.3.2 Sicherheitsvorkehrungen bei der Montage der Außeneinheit ............................................................................. 32

6.3.3 Voraussetzungen für die Installation ..................................................................................................................... 32

6.3.4 So installieren Sie die Außeneinheit ...................................................................................................................... 33

6.3.5 Für einen Ablauf sorgen ......................................................................................................................................... 33

6.3.6 So vermeiden Sie ein Kippen des Außengeräts ..................................................................................................... 34

6 | Installation des Geräts

6.1 Den Ort der Installation vorbereiten

Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder Werkstatt benutzt wird. Finden in der Nähe des Geräts Bauarbeiten statt (z. B. Schleifarbeiten), bei denen viel Staub entsteht, MUSS das Gerät abgedeckt werden.

Wählen Sie einen Installationsort mit ausreichendem Platz zum An- und Abtransport des Geräts an den Standort bzw. vom Standort.

VORSICHT

▪ Prüfen Sie, ob der Platz der Installation tragfähig genug ist, um das Gewicht der

Einheit zu tragen. Eine mangelhafte Installation ist gefährlich. Es können auch Vibrationen dadurch verursacht werden oder ungewöhnliche Betriebsgeräusche.

▪ Achten Sie darauf, dass genügend Platz für Wartungsarbeiten ist. ▪ Die Einheit NICHT so installieren, dass sie Kontakt mit der Decke oder einer Wand

hat, weil dadurch Vibrationen entstehen können.

▪ Wählen Sie einen Platz aus, wo die Betriebsgeräusche oder die heiße / kalte Luft,

die von der Einheit abgegeben werden, nicht stören.

▪ Planen Sie für Wartungszwecke und eine ausreichende Luftzirkulation

ausreichend Platz um das Gerät ein.

▪ Meiden Sie Bereiche, in denen entflammbare Gase vorhanden sein könnten oder

an denen das Produkt undicht werden könnte.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

▪ Verlegen Sie beim Installieren von Einheiten die Stromkabel und

Kommunikationsleitungen so, dass sie mindestens 3 Meter Abstand haben zu Fernseh- oder Radiogeräten, damit keine Interferenzen auftreten, die den Empfang dieser Geräte stören könnte. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 3Meter möglicherweise nicht ausreichend.

Referenz für Installateure

6 | Installation des Geräts

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

6.1.1 Anforderungen an den Installationsort für die Außeneinheit

HINWEIS

Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen, die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu führen, dass sie schmutzig oder beschädigt werden.

WARNUNG

INFORMATION

Beachten Sie auch die folgenden Voraussetzungen:

▪ "2Allgemeine Sicherheitsvorkehrungen"[47]. ▪ "7.1.3Länge der Kältemittelleitung und Höhenunterschied"[436].

Achten Sie darauf, dass folgende Abstände eingehalten werden:

a Luftauslass b Lufteinlass

HINWEIS

Die Wand an der Auslassseite der Außeneinheit MUSS ≤1200mm hoch sein.

HINWEIS

▪ Stapeln Sie KEINE Geräte übereinander. ▪ Hängen Sie das Gerät NICHT an eine Decke.

Bei starkem Wind (≥18km/h), der gegen den Luftauslass der Außeneinheit bläst, kann es zu einem Kurzschluss der Luftzirkulation kommen (Ansaugen der Abluft). Folgende Auswirkungen könnten dadurch eintreten:

Referenz für Installateure

▪ Beeinträchtigung der Betriebsleistung

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

6 | Installation des Geräts

▪ Oft und schnell auftretende Vereisung bei Heizbetrieb ▪ Betriebsunterbrechung durch Abnahme des Niederdrucks oder durch Zunahme

des Überdrucks

▪ Beschädigung des Ventilators (wenn starke Winde kontinuierlich auf den

Ventilator auftreffen, kann der Ventilator sehr schnell rotieren, bis er bricht).

Es wird empfohlen, eine Ablenkplatte anzubringen, wenn der Luftauslass dem Wind ausgesetzt ist.

Es wird empfohlen, das Außengerät so zu installieren, dass der Lufteinlass zur Wand zeigt und NICHT direkt Wind ausgesetzt ist.

a Ablenkplatte b Vorherrschende Windrichtung

c Luftauslass

Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:

▪ Nicht in geräuschempfindlicher Umgebung installieren (z. B. in der Nähe von

Schlafzimmern), wo die Betriebsgeräusche als störend empfunden werden könnten.

Hinweis: Wird unter den tatsächlichen Installationsbedingungen der Geräuschpegel gemessen, dann wird ein höherer Wert gemessen werden als der, der im Schallspektrum im Datenbuch angegeben ist. Das liegt an Schallreflektionen und Umgebungsgeräuschen.

INFORMATION

Der Schalldruckpegel liegt unter 70dBA.

▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein

können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu Wasserleckagen führen.

Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann:

▪ Umgebungen mit starken Spannungsschwankungen

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

▪ In Fahrzeugen oder auf Schiffen ▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind

Installation in Meeresnähe. Achten Sie darauf, dass die Außeneinheit NICHT

direktem Wind vom Meer ausgesetzt ist. Durch den Salzgehalt der Luft könnte sonst die Lebenserwartung der Einheit durch Rostbildung verkürzt werden.

Die Außeneinheit so installieren, dass sie nicht direktem Wind vom Meer ausgesetzt ist.

Referenz für Installateure

6 | Installation des Geräts

Beispiel: Hinter dem Gebäude.

Ist die Außeneinheit direktem Wind vom Meer ausgesetzt, installieren Sie einen Windschutz.

▪ Höhe des Windschutzes ≥1,5×Höhe der Außeneinheit ▪ Denken Sie an den Platzbedarf für Wartungsarbeiten, wenn Sie einen Windschutz

installieren.

a Auflandiger Wind vom Meer b Gebäude

c Außeneinheit

d Windschutz

Die Außeneinheit ist nur für die Außeninstallation konzipiert und für Außentemperaturen in folgenden Bereichen:

Kühlen Heizen

–10~46°C DB –25~24°C DB

6.1.2 Zusätzliche Anforderungen an den Installationsort für die Außeneinheit bei kaltem Klima

Schützen Sie das Außengerät gegen direkten Schneefall und achten Sie darauf, dass das Außengerät NIEMALS zugeschneit ist.

Referenz für Installateure

a Schneeabdeckung oder Unterstand

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

Unterhalb der Einheit sollte ein Abstand von mindestens 150 mm frei gelassen

1×

werden (in Gegenden mit starken Schneefällen 300 mm). Sorgen Sie außerdem dafür, dass die Einheit so positioniert wird, dass sie sich bei Schnee mindestens 100mm über der maximal zu erwartenden Schneehöhe befindet. Falls erforderlich, bauen Sie einen Sockel. Weitere Einzelheiten siehe "6.3 Montieren des

Außengeräts"[432].

In Gebieten, wo mit starkem Schneefall zu rechnen ist, muss ein Installationsort gewählt werden, an dem der Schnee den Betrieb der Einheit NICHT beeinträchtigt. Für den Fall, dass der Schnee von der Seite kommen könnte, sorgen Sie dafür, dass die Wärmetauscher-Rohrschlange nicht mit Schnee in Berührung kommt. Falls erforderlich, ein Vordach oder einen Schuppen gegen Schnee und einen Sockel bauen.

6.2 Einheit öffnen

6.2.1 Zum Öffnen der Einheit

6 | Installation des Geräts

b Untergestell

c Vorherrschende Windrichtung d Luftauslass

Es kann vorkommen, dass das Gerät geöffnet werden muss. Beispiel:

▪ Bei Anschließen der Kältemitteilleitungen ▪ Beim Anschließen der elektrischen Leitungen ▪ Bei der Instandhaltung und Wartung des Geräts

GEFAHR: STROMSCHLAGGEFAHR

Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung entfernt ist.

6.2.2 So öffnen Sie das Außengerät

GEFAHR: STROMSCHLAGGEFAHR

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

6 | Installation des Geräts

20 mm

6.3 Montieren des Außengeräts

6.3.1 Montage der Außeneinheit

6.3.2 Sicherheitsvorkehrungen bei der Montage der Außeneinheit

Wenn

Sie müssen erst die Außen- und die Inneneinheit installieren, bevor Sie die Leitungen für Kältemittel installieren können.

Typischer Ablauf

Die Montage der Außeneinheit umfasst üblicherweise die folgenden Schritte:

1 Voraussetzungen für die Installation schaffen. 2 Außeneinheit installieren. 3 Sorgen Sie für einen Abfluss. 4 Sicherungen gegen Umkippen der Einheit installieren. 5 Schützen des Geräts vor Schnee und Eis durch Installation einer

Schneeabdeckung und von Ablenkplatten. Siehe "6.1 Den Ort der Installation

vorbereiten"[427].

INFORMATION

Lesen Sie auch die Vorsichtsmaßnahmen und Anforderungen in den folgenden Kapiteln:

▪ "2Allgemeine Sicherheitsvorkehrungen"[47] ▪ "6.1Den Ort der Installation vorbereiten"[427]

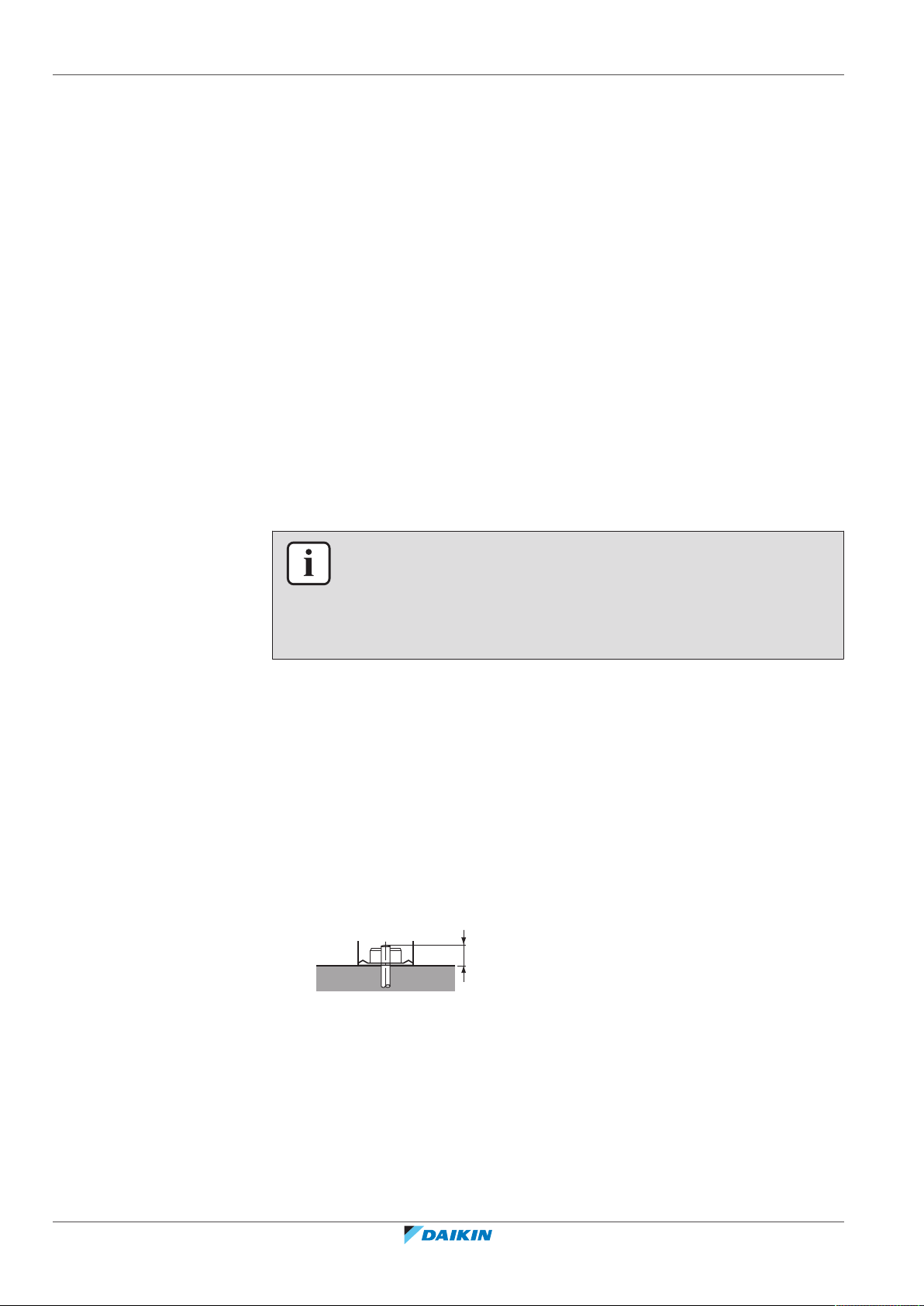

6.3.3 Voraussetzungen für die Installation

Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes, um zu gewährleisten, dass das Gerät während des Betriebs keine Vibrationen oder Geräusche verursacht.

In Fällen, wo das Gebäude Vibrationen ausgesetzt sein könnte, benutzen Sie ein schwingungsfreies Gummi (bauseitig zu liefern).

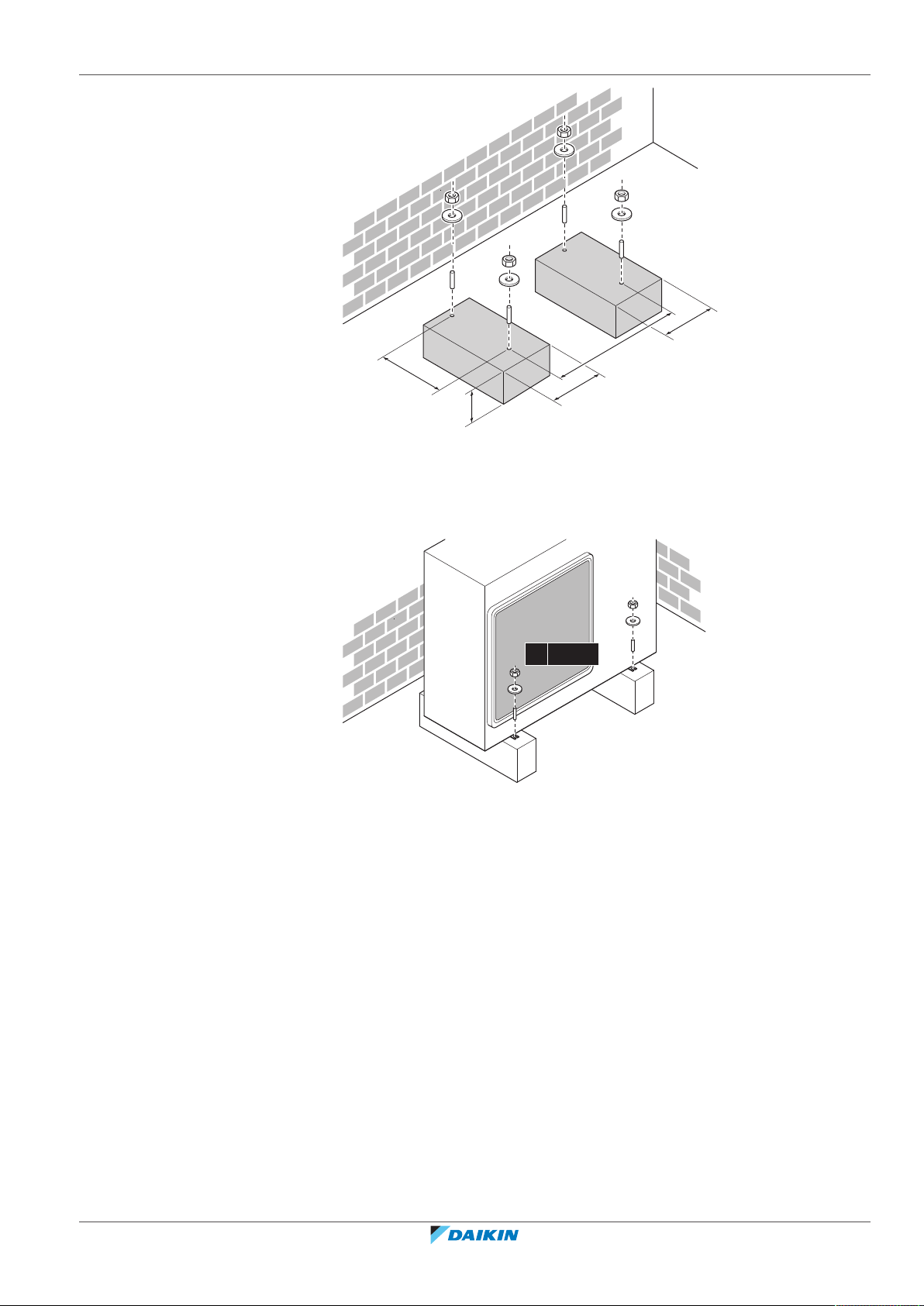

Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mithilfe der Fundamentschrauben.

Halten Sie hierzu jeweils 4 Sätze M8- oder M10-Ankerbolzen, Muttern und Unterlegscheiben bereit (bauseitig zu liefern).

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

330

524

211

(mm)

211

a 100mm über erwartbarer Schneehöhe

4× M8/M10

6 | Installation des Geräts

6.3.4 So installieren Sie die Außeneinheit

6.3.5 Für einen Ablauf sorgen

▪ Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. ▪ Installieren Sie die Einheit auf einem geeigneten Sockel, so dass Kondenswasser

abfließen kann und sich kein Eis ansammelt.

▪ Bauen Sie um den Sockel herum einen Kanal, der das Abwasser von der Einheit

ableitet.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

▪ Achten Sie darauf, dass abfließendes Wasser nicht über Gehwege fließen kann,

damit es bei Frost dort nicht glatt wird.

▪ Wird die Einheit auf einem Gestell installiert, bringen Sie unterhalb der Einheit in

einem Abstand von maximal 150 mm eine wasserdichte Platte an, damit kein Wasser von unten eindringen kann und Kondenswasser nicht nach unten tropft (siehe folgende Abbildung).

Referenz für Installateure

6 | Installation des Geräts

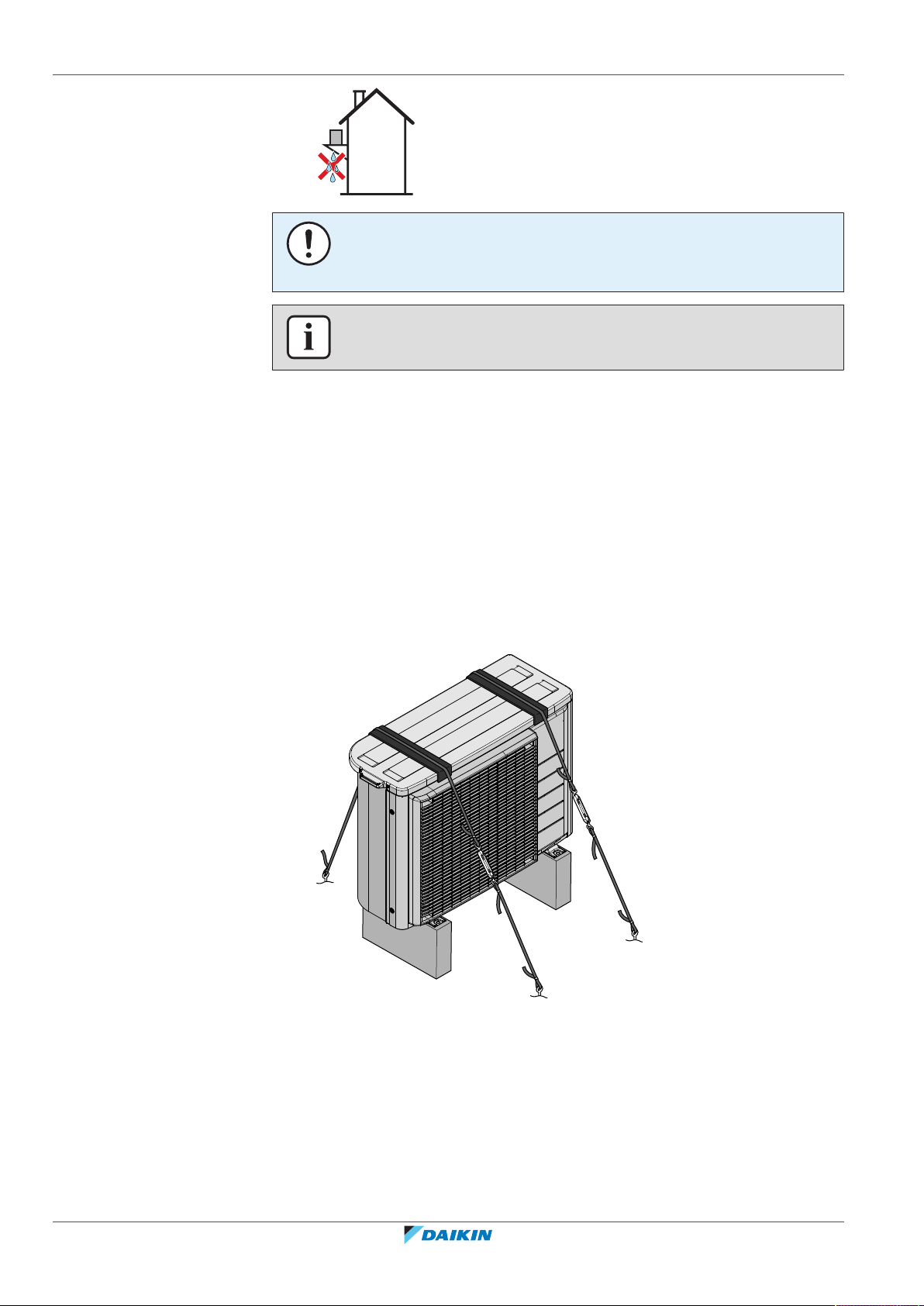

6.3.6 So vermeiden Sie ein Kippen des Außengeräts

HINWEIS

Wird die Einheit in einem Gebiet mit kaltem Klima installiert, treffen Sie geeignete Maßnahmen um sicherzustellen, dass Kondenswasser NICHT gefrieren kann.

INFORMATION

Informationen zu den verfügbaren Optionen erhalten Sie bei Ihrem Händler.

Wird die Einheit an einem Platz installiert, an dem sie von heftigem Wind zum Kippen gebracht werden könnte, treffen Sie folgende Maßnahmen:

1 Bereiten Sie 2 Kabel (bauseitig zu liefern) wie in der folgenden Anleitung

beschrieben vor.

2 Legen Sie die 2 Kabel über das Außengerät. 3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen die Kabel und

die Außeneinheit, um zu verhindern, dass die Kabel den Lack beschädigen.

4 Die Enden des Kabels befestigen. 5 Die Kabel straffen.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

7 Installation der Leitungen

In diesem Kapitel

7.1 Vorbereiten der Kältemittelleitungen.................................................................................................................................... 35

7.1.1 Anforderungen an Kältemittel-Rohrleitungen....................................................................................................... 35

7.1.2 Isolieren der Kältemittelleitungen ......................................................................................................................... 36

7.1.3 Länge der Kältemittelleitung und Höhenunterschied ........................................................................................... 36

7.2 Anschließen der Kältemittelleitung........................................................................................................................................ 36

7.2.1 Kältemitteilleitungen anschließen ......................................................................................................................... 37

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ................................................................... 37

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen......................................................................................... 38

7.2.4 Hinweise zum Biegen der Rohre ............................................................................................................................ 39

7.2.5 So dornen Sie Rohrenden auf ................................................................................................................................ 39

7.2.6 Absperrventil und Service-Stutzen benutzen ........................................................................................................ 40

7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an ................................................................................... 42

7.3 Überprüfen der Kältemittelleitung......................................................................................................................................... 42

7.3.1 Informationen zur Überprüfung der Kältemittelleitung ....................................................................................... 42

7.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen ................................................................ 43

7.3.3 So führen Sie eine Leckprüfung durch................................................................................................................... 43

7.3.4 So führen Sie die Vakuumtrocknung durch ........................................................................................................... 44

7 | Installation der Leitungen

7.1 Vorbereiten der Kältemittelleitungen

7.1.1 Anforderungen an Kältemittel-Rohrleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in

"2Allgemeine Sicherheitsvorkehrungen"[47].

VORSICHT

HINWEIS

Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre zu verwenden.

▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der

Herstellung) müssen ≤30mg/10m sein.

Durchmesser von Kältemittel-Rohrleitungen

Anforderungen an das Material von Kältemittel-Rohrleitungen

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Flüssigkeitsleitung Gasleitung

Ø6,4mm Ø9,5mm

▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene

Kupferrohre.

▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material. ▪ Rohrleitungs-Härtegrad und -stärke:

Referenz für Installateure

7 | Installation der Leitungen

ØiØ

ØpØ

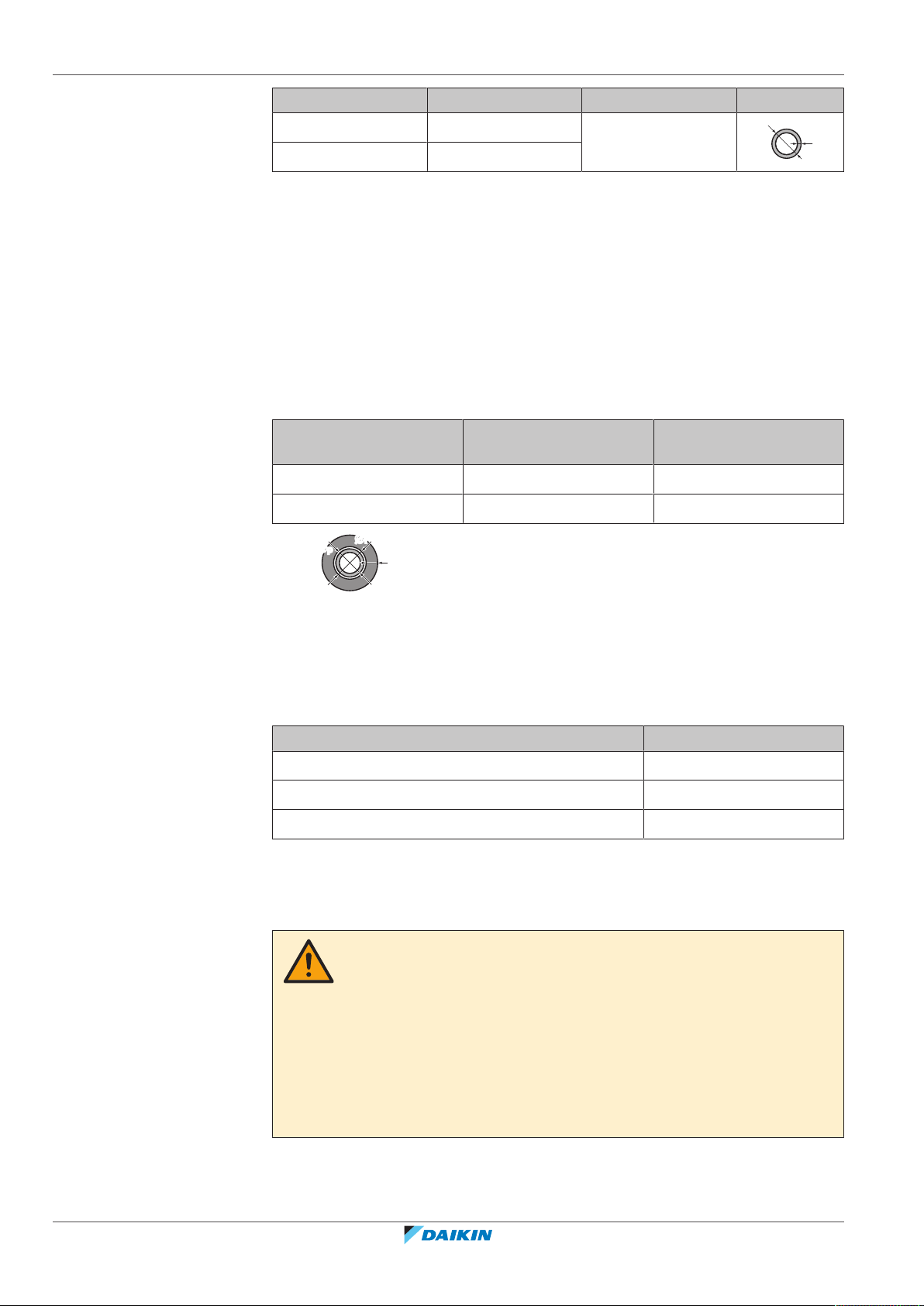

Outer diameter (Ø) Temper grade Thickness (t)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere Rohrstärke erforderlich.

7.1.2 Isolieren der Kältemittelleitungen

▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:

- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und

0,045kcal/mh°C)

- mit einer Hitzebeständigkeit von mindestens 120°C

▪ Isolationsdicke

Rohr-Außendurchmesser

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Innendurchmesser der

Isolation (Øi)

(a)

Isolationsdicke (t)

Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein, damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.

7.1.3 Länge der Kältemittelleitung und Höhenunterschied

Was? Entfernung

Maximal zulässige Rohrlänge 20m

Zulässige Mindest-Rohrlänge 1,5m

Maximal zulässiger Höhenunterschied 15m

7.2 Anschließen der Kältemittelleitung

VORSICHT

▪ Bei Einheiten, die während der Verbringung mit Kältemittel R32 geladen werden,

ist vor Ort kein Hartlöten oder Schweißen durchzuführen.

▪ Wenn während der Installation des Kältemittelsystems Teile zusammengefügt

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

7 | Installation der Leitungen

7.2.1 Kältemitteilleitungen anschließen

Vor Anschließen der Kältemitteilleitungen

Außen- und Inneneinheit müssen montiert sein.

Typischer Ablauf

Anschließen der Kältemittelleitungen beinhaltet:

▪ Kältemittelleitung an die Inneneinheit anschließen ▪ Kältemittelleitung an die Außeneinheit anschließen ▪ Kältemittelleitungen isolieren ▪ Befolgen Sie die Richtlinien für:

- Biegen von Rohren

- Aufdornen des Rohrendes

- Verwendung der Absperrventile

7.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ "2Allgemeine Sicherheitsvorkehrungen"[47] ▪ "7.1Vorbereiten der Kältemittelleitungen"[435]

GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN

VORSICHT

▪ Die Überwurfmutter verwenden, die an der Einheit angebracht ist. ▪ Um Gasaustritte zu vermeiden, geben Sie Kältemittelöl nur auf die Innenflächen

der Bördelanschlüsse. Verwenden Sie Kältemittelöl für R32.

▪ Verbindungsstücke NICHT mehrmals benutzen.

VORSICHT

Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das System beschädigen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

7 | Installation der Leitungen

HINWEIS

Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen:

▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel

gelangt, keine anderen Stoffe (z. B. Luft).

▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist. ▪ Verwenden Sie ausschließlich Installationswerkzeuge (z.B. Manometer-Set), die

speziell für R32 ausgelegt sind und dem Druck standhalten. Achten Sie darauf, dass keine fremden Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in das System gelangen.

▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden KEINER mechanischen

Beanspruchung ausgesetzt sind.

▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,

schützen Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird.

▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht

vorgegangen werden (siehe Abbildung unten).

Gerät Installationszeitraum Schutzmethode

Außengerät >1Monat Rohr quetschen

<1Monat Rohr quetschen oder mit

Innengerät Unabhängig vom

Zeitraum

INFORMATION

Öffnen Sie das Absperrventil des Kältemittels erst, nachdem Sie die Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.

WARNUNG

7.2.3 Richtlinien zum Anschließen von Kältemittelleitungen

Klebeband abdichten

Referenz für Installateure

Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:

▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen

Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4 Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

7 | Installation der Leitungen

0.4~0.8

±2

45°

90°

±2

ØA

a b

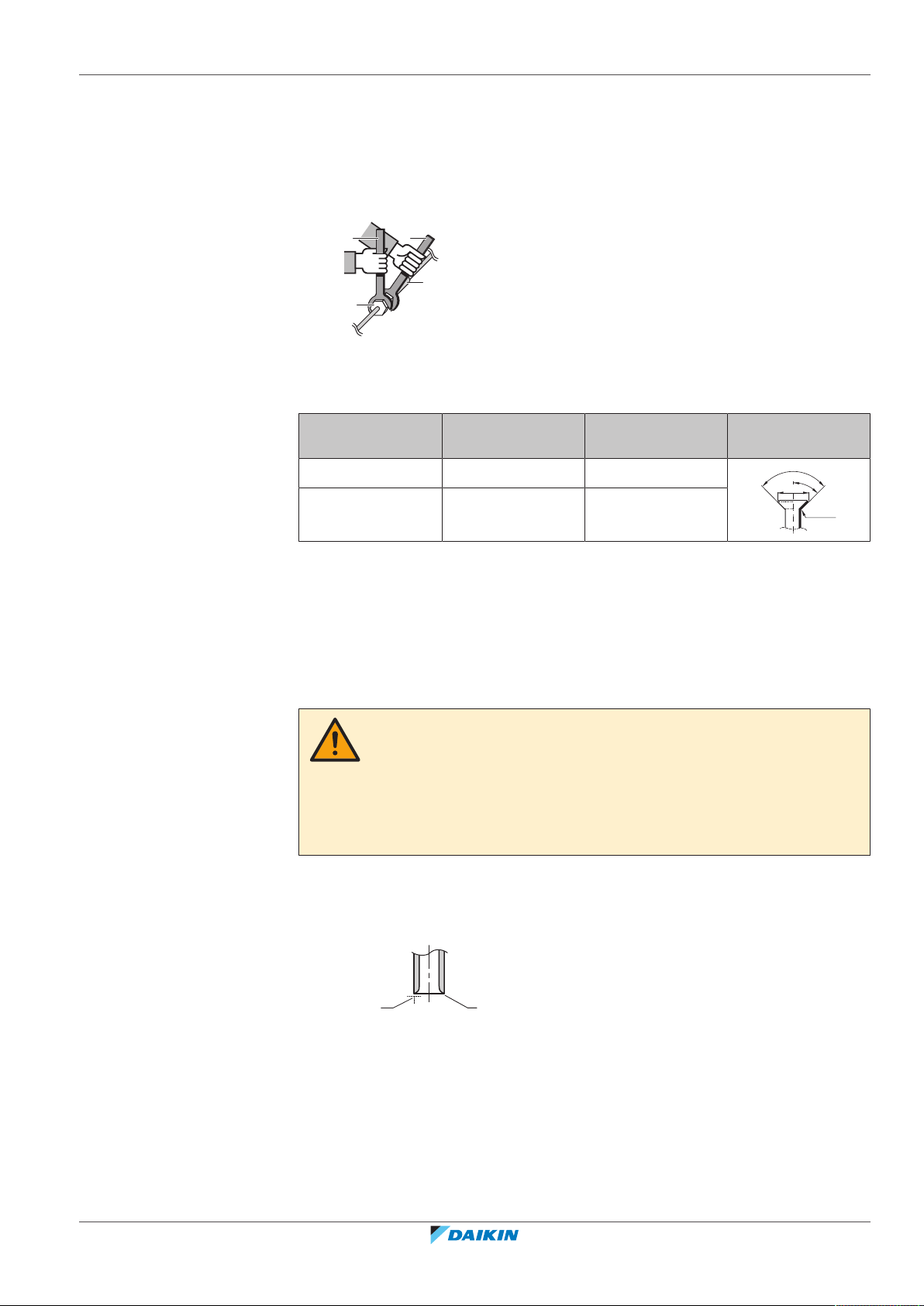

▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in

Kombination.

▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der

Überwurfmutter IMMER einen Schraubenschlüssel und einen Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter bricht oder dass eine Leckage entsteht.

a Drehmomentschlüssel b Schraubenschlüssel

c Rohrverbindungsstück d Bördelmutter

Rohrstärke (mm) Anzugsdrehmomen

t (N•m)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Aufweitungsmaße

(A) (mm)

Form der

Aufweitung (mm)

7.2.4 Hinweise zum Biegen der Rohre

Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).

7.2.5 So dornen Sie Rohrenden auf

VORSICHT

▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten. ▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue

Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.

▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei

Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.

1 Schneiden Sie das Rohrende mit einem Rohrschneider ab. 2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,

damit die Späne NICHT in das Rohr fallen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

a Genau im rechten Winkel schneiden. b Entgraten.

3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf

das Rohr.

4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe

nachfolgende Abbildung.

Referenz für Installateure

7 | Installation der Leitungen

a b

Bördelwerkzeug für R32 (Kupplungstyp)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.

a Die innere Oberfläche der Bördelung MUSS makellos sein.

b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.

c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.

7.2.6 Absperrventil und Service-Stutzen benutzen

VORSICHT

NICHT die Ventile öffnen, wenn Bördelarbeiten noch nicht abgeschlossen sind. Sonst könnte Kältemittelgas austreten.

Herkömmliches Bördelwerkzeug

Kupplungstyp

(Typ Ridgid)

Flügelmuttertyp

(Typ Imperial)

So bedienen Sie das Absperrventil

Beachten Sie Folgendes:

▪ Gemäß werksseitiger Voreinstellung sind Absperrventile geschlossen. ▪ Die folgende Abbildung zeigt die Teile eines Absperrventils, die bei Umgang mit

dem Ventil eine Rolle spielen.

a Service-Stutzen und Kappe des Service-Stutzens

b Ventilschaft

c Bauseitiger Rohrleitungsanschluss

d Ventilschaft-Kappe

▪ Achten Sie darauf, dass beide Absperrventile während des Betriebs geöffnet sind. ▪ Beim Ventilschaft NICHT übermäßig Kraft ausüben. Sonst könnte der Ventilkörper

brechen.

▪ IMMER erst das Absperrventil mit einen normalen Schraubenschlüssel sichern

und dann zum endgültigen Lösen oder Festziehen der Überwurfmutter einen Drehmomentschlüssel nehmen. Den Schraubenschlüssel NICHT auf die Ventilschaft-Kappe legen. Dadurch könnte eine Kältemittel-Leckage verursacht werden.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

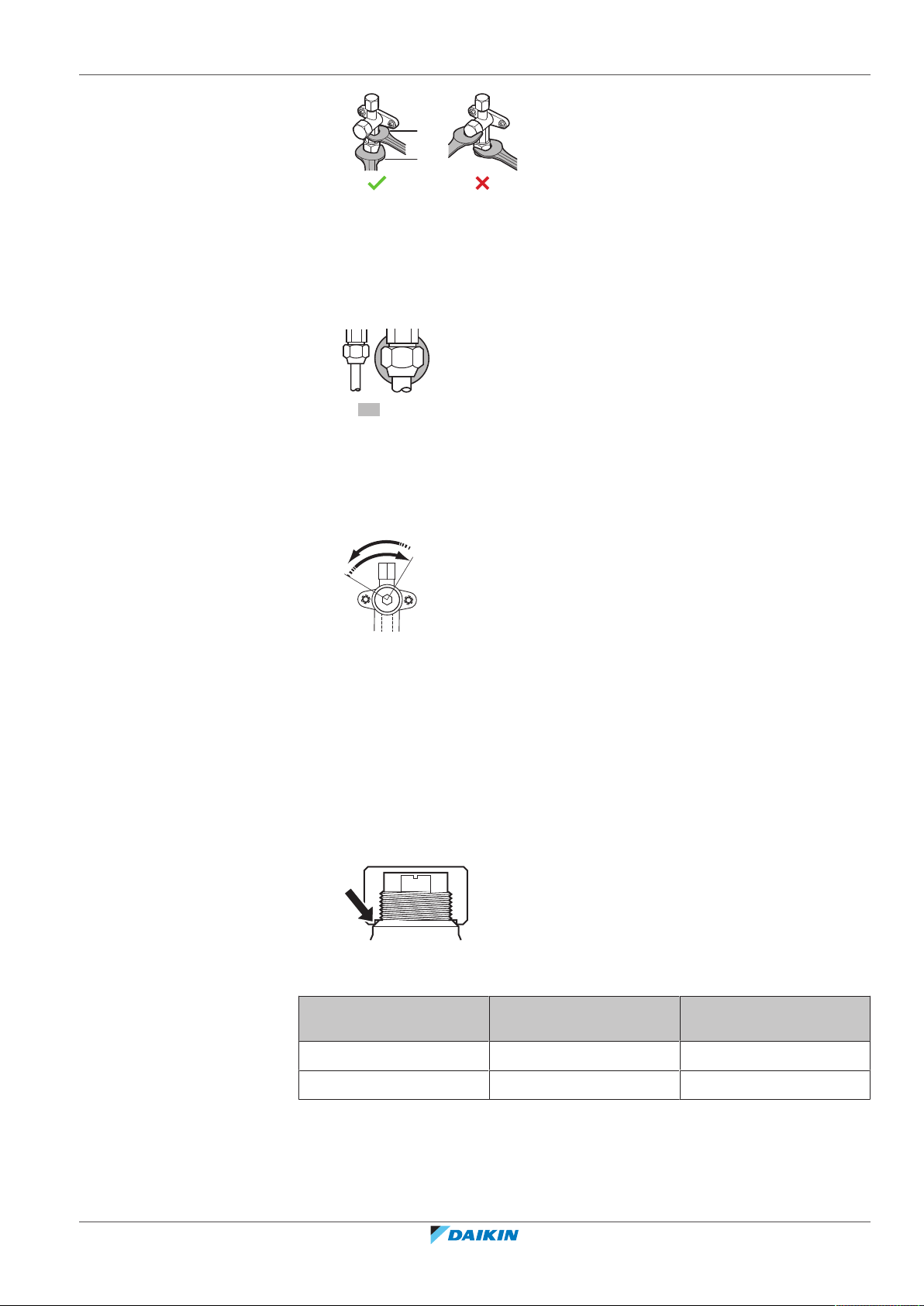

a Schraubenschlüssel b Drehmomentschlüssel

▪ Wenn zu erwarten ist, dass der Betriebsdruck niedrig sein wird (z. B. wegen

niedriger Außentemperaturen), sollte die Überwurfmutter beim Absperrventil der Gasleitung mit genügend Silikon-Dichtmittel versiegelt werden, um Einfrieren zu verhindern.

Silikon-Dichtungsmittel; auf eine lückenlose Versiegelung achten.

So öffnen/schließen Sie das Absperrventil

1 Die Absperrventil-Abdeckung abnehmen. 2 Einen Sechskantschlüssel (Flüssigkeits-Seite: 4 mm, Gasseite: 6 mm) in den

Ventilschaft einsetzen und dann den Ventilschaft drehen:

7 | Installation der Leitungen

Zum Öffnen nach links drehen Zum Schließen nach rechts drehen

3 Sobald das Absperrventil NICHT WEITER gedreht werden kann, nicht weiter

drehen.

4 Die Absperrventil-Abdeckung installieren.

Ergebnis: Jetzt ist das Ventil geöffnet/geschlossen.

So handhaben Sie die Schaftabdeckung

▪ Der Pfeil zeigt an, ab wo die Schaftabdeckung abgedichtet ist. Beschädigen Sie

ihn NICHT.

▪ Ziehen Sie nach der Handhabung des Absperrventils die Schaftabdeckung fest

und prüfen Sie das System auf Kältemittellecks.

Ventilschaft-Kappe Schlüsselweite (mm) Anzugsdrehmoment

Flüssigkeits-Seite 17 15~17

Gas-Seite 22 21~28

(N•m)

So handhaben Sie die Abdeckung des Wartungsanschlusses

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss IMMER ein

Einfüllschlauch mit Ventil-Zungenspatel benutzt werden.

Referenz für Installateure

7 | Installation der Leitungen

▪ Nach Betätigen des Service-Stutzens die Kappe des Service-Stutzens befestigen

und prüfen, ob Kältemittel austritt.

Kappe des Service-Stutzens 11~14

7.2.7 So schließen Sie Kältemittelrohre an die Außeneinheit an

▪ Rohrleitungslänge. Die Länge der bauseitigen Rohre so kurz wie möglich halten. ▪ Rohrleitungsschutz. Die bauseitigen Rohre sind gegen physikalische

Beschädigung zu schützen.

1 Den Kältemittelflüssigkeit-Anschluss von der Inneneinheit an das Flüssigkeits-

2 Den Anschluss des gasförmigen Kältemittels von der Inneneinheit an das Gas-

Element Anzugsdrehmoment (N•m)

Absperrventil der Außeneinheit anschließen.

a Flüssigkeits-Absperrventil

b Gas-Absperrventil

c Service-Stutzen

Absperrventil der Außeneinheit anschließen.

HINWEIS

Es wird empfohlen, die Kältemittelleitung zwischen Innen- und Außengerät in einem Kanal zu verlegen oder die Kältemittelleitung mit Klebeband zu umwickeln.

7.3 Überprüfen der Kältemittelleitung

7.3.1 Informationen zur Überprüfung der Kältemittelleitung

Die Kältemittelleitungen innerhalb der Außeneinheit wurden werksseitig auf Undichtigkeiten überprüft. Sie müssen nur die externen Kältemittelleitungen der Außeneinheit auf Undichtigkeiten überprüfen.

Vor Überprüfen der Kältemitteilleitungen

Überzeugen Sie sich, dass die Kältemittelleitungsverbindung zwischen Außeneinheit und Inneneinheit installiert ist.

Typischer Ablauf

Das Überprüfen der Kältemittelleitungen umfasst üblicherweise die folgenden Schritte:

1 Kältemittel-Rohrleitungen auf Dichtheit prüfen. 2 Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder Stickstoff aus

Kältemittel-Rohrleitungen zu entfernen.

Referenz für Installateure

Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

7 | Installation der Leitungen

7.3.2 Sicherheitsvorkehrungen beim Überprüfen von Kältemittelleitungen

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ "2Allgemeine Sicherheitsvorkehrungen"[47] ▪ "7.1Vorbereiten der Kältemittelleitungen"[435]

HINWEIS

Verwenden Sie eine 2-stufige Vakuumpumpe mit Rückschlagventil, die auf bis zu –⁠100,7kPa (−⁠1,007bar) (5Torr absolut) absaugen kann. Achten Sie darauf, dass das Pumpenöl nicht in umgekehrter Richtung in das System fließt, wenn die Pumpe gerade nicht läuft.

HINWEIS

Verwenden Sie diese Vakuumpumpe nur für das R32. Die Verwendung derselben Pumpe für andere Kältemittel kann zur Beschädigung der Pumpe und der Einheit führen.

HINWEIS

▪ Schließen Sie die Vakuumpumpe an den Wartungsanschluss des Gasleitungs-

Absperrventils an.

▪ Stellen Sie sicher, dass die Gas- und Flüssigkeits-Absperrventile ordnungsgemäß

geschlossen sind, bevor Sie eine Dichtheitsprüfung oder Vakuumtrocknung durchführen.

7.3.3 So führen Sie eine Leckprüfung durch

HINWEIS

Überschreiten Sie NICHT den maximalen Betriebsdruck des Geräts (siehe “PS High” am Typschild des Geräts).

HINWEIS

Verwenden Sie IMMER eine empfohlene Blasenprüfungslösung von Ihrem Händler.

Verwenden Sie NIEMALS Seifenwasser:

▪ Seifenwasser kann Risse an den Komponenten zur Folge haben, wie den

Bördelmuttern oder den Kappen der Absperrventile.

▪ Seifenwasser kann Salz enthalten, das Feuchtigkeit absorbiert, die wiederum

einfrieren kann, wenn die Rohre kalt werden.

▪ Seifenwasser enthält Ammoniak, der zu Korrosion an den Bördelverbindungen

führen kann (zwischen der Bördelmutter aus Messing und der Kupferbördelung).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

1 Füllen Sie das System mit Stickstoffgas bis zu einem Druck von mindestens

200kPa (2 Bar) auf. Es wird empfohlen, den Druck auf 3000 kPa (30 Bar) zu erhöhen, um kleine Undichtigkeiten zu erkennen.

2 Prüfen Sie alle Verbindungen mithilfe der Blasenprüfungslösung auf

Undichtigkeiten.

3 Lassen Sie das Stickstoffgas vollständig ab.

Referenz für Installateure

7 | Installation der Leitungen

ihj

abc

f f

7.3.4 So führen Sie die Vakuumtrocknung durch

Die Vakuumpumpe und das Sammelrohr wie folgt anschließen:

1 Im System einen Unterdruck herstellen, bis ein Ansaugdruck von −0,1 MPa

GEFAHR: EXPLOSIONSGEFAHR

Die Einheit NICHT starten, wenn in ihr ein Unterdruck herrscht.

a Niederdruckmesser

b Mehrzweck-Manometer

c Hochdruckmesser d Niederdruck-Ventil (Lo) e Hochdruck-Ventil (Hi)

f Füllschläuche

g Vakuumpumpe

h Ventilkappen

i Service-Stutzen j Gas-Absperrventil

k Flüssigkeits-Absperrventil

(−1bar) angezeigt wird.

2 Etwa 4-5Minuten warten und dann den Druck überprüfen:

Wenn der Druck… Dann…

unveränderlich ist befindet sich keine Feuchtigkeit im

System. Damit ist dieses Verfahren abgeschlossen.

zunimmt befindet sich Feuchtigkeit im System.

Fahren Sie mit dem nächsten Schritt fort.

3 Im System für mindestens 2 Stunden einen Ansaugdruck von −0,1 MPa

(−1bar) herstellen.

4 Nach AUSSCHALTEN der Pumpe mindestens 1Stunde lang den Druck prüfen. 5 Wenn der Ziel-Unterdruck NICHT erreicht wird oder der Unterdruck NICHT

1Stunde lang aufrecht gehalten werden kann, wie folgt vorgehen:

▪ Das System erneut auf Leckagen überprüfen. ▪ Erneut die Vakuumtrocknung durchführen.

HINWEIS

Daran denken, nach der Installation der Kältemittelleitungen und der Durchführung der Vakuumtrocknung die Absperrventile zu öffnen. Wird das System mit geschlossenen Absperrventilen betrieben, kann der Verdichter beschädigt werden.

Referenz für Installateure

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

7 | Installation der Leitungen

INFORMATION

Nach dem Öffnen des Absperrventils ist es möglich, dass der Druck in der Kältemittelleitung NICHT ansteigt. Dies kann z. B. durch das geschlossene Expansionsventil im Außengerätekreis verursacht sein, stellt aber KEIN Problem für den störungsfreien Betrieb des Geräts dar.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

8 | Einfüllen des Kältemittels

8 Einfüllen des Kältemittels

In diesem Kapitel

8.1 Informationen zum Einfüllen von Kältemittel........................................................................................................................ 46

8.2 Über das Kältemittel............................................................................................................................................................... 47

8.3 Sicherheitsvorkehrungen beim Einfüllen von Kältemittel ..................................................................................................... 48

8.4 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge...................................................................................... 48

8.5 Die Menge für eine komplette Neubefüllung bestimmen .................................................................................................... 48

8.6 So füllen Sie zusätzliches Kältemittel ein ............................................................................................................................... 48

8.7 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an.................................................................. 49

8.1 Informationen zum Einfüllen von Kältemittel

Die Außeneinheit ist werksseitig mit Kältemittel befüllt, jedoch kann in einigen Fällen Folgendes erforderlich sein:

Einfüllen von zusätzlichem Kältemittel Wenn die Gesamtlänge der

Was Wenn

Flüssigkeitsleitungen größer ist als spezifiziert (siehe unten).

Komplette Neubefüllung mit Kältemittel Beispiel:

▪ Bei Umsetzen des Systems. ▪ Nach einer Leckage.

Einfüllen von zusätzlichem Kältemittel

Bevor Sie zusätzliches Kältemittel auffüllen, überzeugen Sie sich, dass die externen Kältemittelleitungen der Außeneinheit überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung).

INFORMATION

Je nach Anlagen- und/oder Installationsbedingungen kann es erforderlich sein, erst die elektrische Verkabelung durchzuführen, bevor Kältemittel eingefüllt werden kann.

Typischer Arbeitsablauf – Das Hinzufügen von zusätzlichem Kältemittel umfasst üblicherweise die folgenden Schritte:

1 Feststellen, ob und wie viel Kältemittel zusätzlich hinzugefügt werden muss.

2 Falls notwendig, zusätzliches Kältemittel hinzufügen.

3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der

Außeneinheit befestigen.

Referenz für Installateure

Komplette Neubefüllung mit Kältemittel

Bevor Sie eine komplette Neubefüllung mit Kältemittel vornehmen, überzeugen Sie sich, dass folgende Arbeiten erledigt worden sind:

1 Das gesamte Kältemittel im System ist rückgewonnen worden.

2 Die externen Kältemittelleitungen der Außeneinheit sind überprüft worden

(Dichtheitsprüfung und Vakuumtrocknung).

3 Bei den internen Kältemittelleitungen der Außeneinheit ist die

Vakuumtrocknung durchgeführt worden.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

HINWEIS

Führen Sie vor der kompletten Neubefüllung auch eine Vakuumtrocknung der internen Rohrleitungen des Außengeräts durch.

Typischer Arbeitsablauf – Die komplette Neubefüllung mit Kältemittel umfasst üblicherweise die folgenden Schritte:

1 Feststellen, wie viel Kältemittel eingefüllt werden muss.

2 Kältemittel einfüllen.

3 Das Etikett für fluorierte Treibhausgase ausfüllen und im Inneren der

Außeneinheit befestigen.

8.2 Über das Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die Atmosphäre frei.

Kältemitteltyp: R32 Erderwärmungspotenzial (GWP = global warming potential): 675

8 | Einfüllen des Kältemittels

WARNUNG: SCHWER ENTZÜNDLICHES MATERIAL

Das Kältemittel in diesem Gerät ist schwer entflammbar.

WARNUNG

▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen. ▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des

Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.

▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.

WARNUNG

Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

WARNUNG

Vermeiden Sie unbeabsichtigten DIREKTEN Kontakt mit auslaufendem Kältemittel. Es besteht sonst Verletzungsgefahr, insbesondere könnten Sie Frostbeulen davontragen.

Referenz für Installateure

8 | Einfüllen des Kältemittels

8.3 Sicherheitsvorkehrungen beim Einfüllen von Kältemittel

8.4 So ermitteln Sie die nachzufüllende zusätzliche Kältemittelmenge

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln:

▪ "2Allgemeine Sicherheitsvorkehrungen"[47] ▪ "7.1Vorbereiten der Kältemittelleitungen"[435]

Gesamtlänge der

dann…

Flüssigkeitsleitungen…

≤10m füllen Sie KEIN zusätzliches Kältemittel ein.

>10m R=(Gesamtlänge (m) der Flüssigkeitsleitung–

10m)×0,020 R=Zusätzliche Füllmenge (kg) (gerundet in Einheiten

von 0,01kg)

INFORMATION

Die Rohrleitungslänge ist die unidirektionale Länge der Flüssigkeitsleitung.

8.5 Die Menge für eine komplette Neubefüllung bestimmen

INFORMATION

Wenn eine komplette Neubefüllung erforderlich ist, beträgt die KältemittelGesamtmenge: werkseitig eingefüllte Kältemittelmenge (siehe Typenschild des Geräts) + ermittelte zusätzliche Menge.

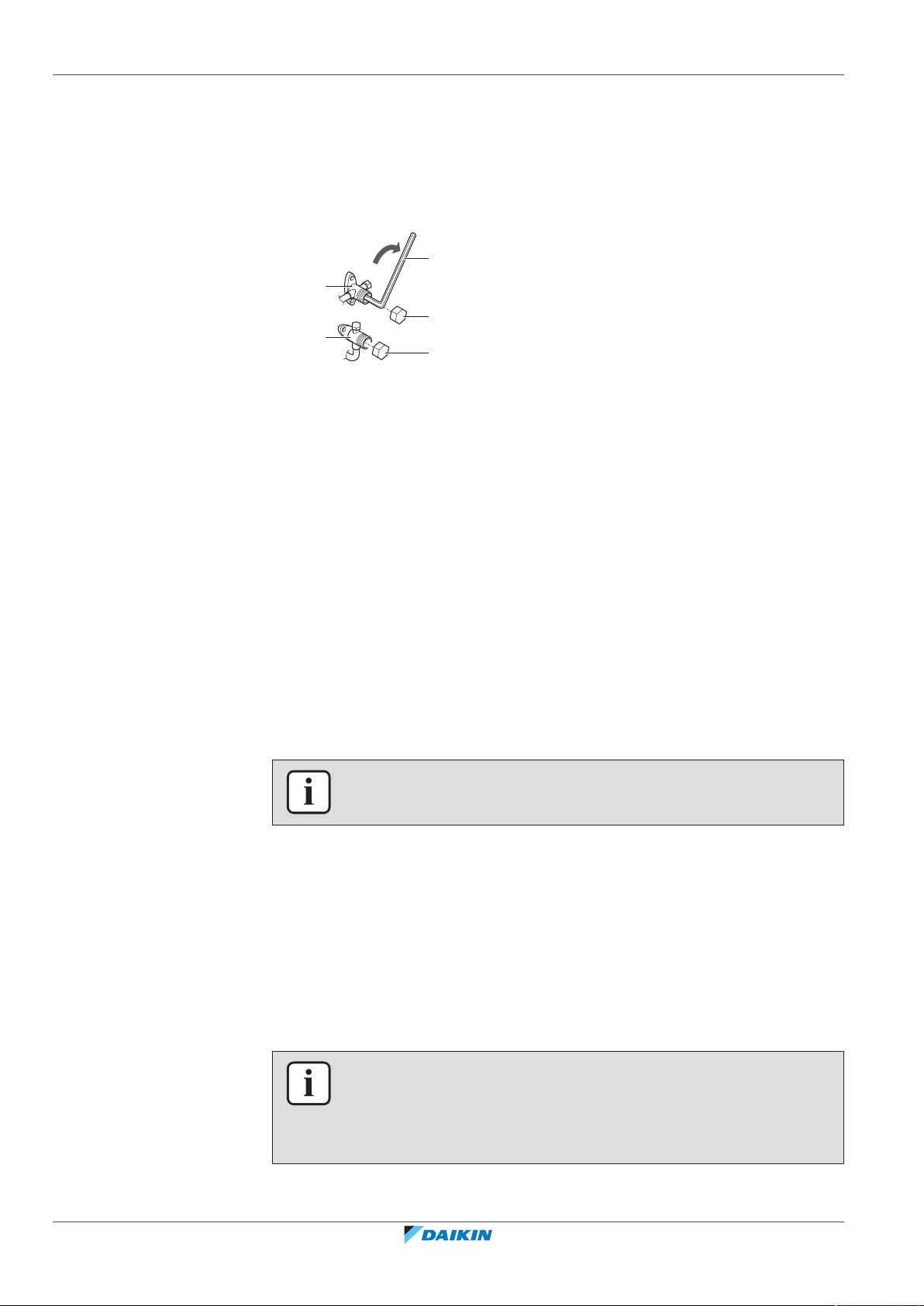

8.6 So füllen Sie zusätzliches Kältemittel ein

Referenz für Installateure

WARNUNG

▪ Verwenden Sie nur Kältemittel des Typs R32. Andere Substanzen können zu

Explosionen und Unfällen führen.

▪ R32 hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global

warming potential) hat den Wert 675. Setzen Sie diese Gase NICHT in die Atmosphäre frei.

▪ Verwenden Sie IMMER Schutzhandschuhe und eine Schutzbrille, wenn Sie

Kältemittel einfüllen.

VORSICHT

Füllen Sie NICHT mehr als die angegebene Menge Kältemittel ein, um eine Beschädigung des Verdichters zu vermeiden.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03

8 | Einfüllen des Kältemittels

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

Voraussetzung: Bevor Sie Kältemitte neu auffüllen, überzeugen Sie sich, dass die Kältemittelleitungen angeschlossen und überprüft worden sind (Dichtheitsprüfung und Vakuumtrocknung).

1 Den Kältemittelzylinder am Service-Stutzen anschließen. 2 Die zusätzliche Kältemittelmenge einfüllen. 3 Das Gas-Absperrventil öffnen.

Wenn ein Abpumpvorgang bei einer Demontage oder Verlagerung des Systems erforderlich ist, finden Sie unter "16.2 Auspumpen" [4 67] ausführlichere Informationen.

8.7 So bringen Sie den Aufkleber mit Hinweisen zu fluorierten Treibhausgasen an

1 Füllen Sie den Aufkleber wie folgt aus:

a Wenn mit der Einheit ein mehrsprachiger Aufkleber mit dem Hinweis auf fluorierte

Treibhausgase mitgeliefert worden ist (siehe Zubehör), das Etikett in der entsprechende Sprache abziehen und dieses oben auf a aufkleben.

b Werksseitige Kältemittelfüllung: siehe Typenschild der Einheit

c Zusätzliche eingefüllte Kältemittelmenge d Menge der gesamten Kältemittelfüllung e Menge der Treibhausgase der Kältemittel-Gesamtfüllmenge, angegeben als

Tonnen CO2-Äquivalent.

f GWP = Global Warming Potential (Erderwärmungspotenzial)

HINWEIS

Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.

Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des

Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000

Benutzen Sie den auf dem Etikett zur Kältemittelfüllung angegebenen GWP-Wert.

2 Befestigen Sie den Aufkleber an der Innenseite des Außengeräts nahe der Gas-

und Flüssigkeitsabsperrventile.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B R32 Split-Baureihen 4P518023-11H – 2021.03

Referenz für Installateure

9 | Elektroinstallation

9 Elektroinstallation

In diesem Kapitel

9.1 Über das Anschließen der elektrischen Leitungen

9.1 Über das Anschließen der elektrischen Leitungen ................................................................................................................ 50

9.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln........................................................................... 50

9.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................................................................................... 52

9.1.3 Spezifikationen der Standardelektroteile .............................................................................................................. 53

9.2 Anschluss der elektrischen Leitungen an das Außengerät .................................................................................................... 53

Vor dem Anschließen der elektrischen Leitungen

Auf Folgendes achten:

▪ Die Kältemittelleitung ist angeschlossen und überprüft ▪ Die Wasserleitung ist angeschlossen

Typischer Ablauf

Der Anschluss der elektrischen Leitungen erfolgt in der Regel in diesen Phasen:

1 Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den

elektrischen Spezifikationen der Einheiten entspricht.

2 Die elektrischen Leitungen an die Außeneinheit anschließen. 3 Die elektrischen Leitungen an die Inneneinheiten anschließen. 4 Die Hauptstromversorgung anschließen.

9.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln

GEFAHR: STROMSCHLAGGEFAHR

WARNUNG

Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.

INFORMATION

Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in

"2Allgemeine Sicherheitsvorkehrungen"[47].

INFORMATION

Siehe auch "9.1.3Spezifikationen der Standardelektroteile"[453].

Referenz für Installateure

WARNUNG

▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt

werden und der gültigen Gesetzgebung entsprechen.

▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen

MÜSSEN der gültigen Gesetzgebung entsprechen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

R32 Split-Baureihen

4P518023-11H – 2021.03
