Udhëzuesi referencë i instaluesit

Seria R32 e ndarjes

RXTA30B2V1B RXTM30R2V1B RXTM40R2V1B RXTP25R2V1B RXTP35R2V1B ARXTP25R2V1B ARXTP35R2V1B

Tabela e përmbajtjes

1 Rreth dokumentacionit 4

1.1 Rreth këtij dokumenti ..................................................................................................................................................... 4

1.1.1 Kuptimi i alarmeve dhe simboleve ................................................................................................................. 5

2 Masat paraprake të sigurisë së përgjithshme 7

2.1 Për instaluesin................................................................................................................................................................. 7

2.1.1 Këshilla të përgjithshme ................................................................................................................................. 7

2.1.2 Vendi i instalimit ............................................................................................................................................. 8

2.1.3 Ftohësi — në rastin e R410A ose R32 ............................................................................................................ 11

2.1.4 Elektriket ......................................................................................................................................................... 13

3 Udhëzimet specifike për sigurinë e instaluesit 16

4 Rreth kutisë 22

4.1 Pamja e përgjithshme Rreth kutisë ................................................................................................................................ 22

4.2 Njësia e jashtme.............................................................................................................................................................. 22

4.2.1 Heqja nga paketimi e njësisë së brendshme ................................................................................................. 22

4.2.2 Menaxhimi i njësisë së jashtme ..................................................................................................................... 23

4.2.3 Heqja e aksesorëve nga njësia e jashtme ...................................................................................................... 23

5 Rreth njësisë 25

5.1 Identifikimi ...................................................................................................................................................................... 25

5.1.1 Etiketa e identifikimit: Njësia e jashtme ........................................................................................................ 25

6 Instalimi i njësisë 26

6.1 Përgatitja e vendit të instalimit ...................................................................................................................................... 26

6.1.1 Kërkesat e vendit të instalimit për njësinë e jashtme ................................................................................... 27

6.1.2 Kërkesat shtesë të vendit të instalimit për njësinë e jashtme në kohë të ftohta ......................................... 29

6.2 Hapja e njësisë ................................................................................................................................................................ 30

6.2.1 Rreth hapjes së njësisë ................................................................................................................................... 30

6.2.2 Hapja e njësisë së jashtme ............................................................................................................................. 30

6.3 Fiksimi i njësisë së jashtme ............................................................................................................................................. 30

6.3.1 Rreth montimit të njësisë së jashtme ............................................................................................................ 30

6.3.2 Masat paraprake kur montoni njësinë e jashtme.......................................................................................... 31

6.3.3 Sigurimi i strukturës së instalimit ................................................................................................................... 31

6.3.4 Instalimi i njësisë së jashtme .......................................................................................................................... 32

6.3.5 Sigurimi i kullimit ............................................................................................................................................ 32

6.3.6 Parandalimi i rrëzimit të njësisë së jashtme .................................................................................................. 32

7 Instalimi i tubacionit 34

7.1 Përgatitja e tubacionit të ftohësit................................................................................................................................... 34

7.1.1 Kërkesat e tubacionit të ftohësit .................................................................................................................... 34

7.1.2 Izolimi i tubacionit të ftohësit ........................................................................................................................ 35

7.1.3 Gjatësia e tubacionit të ftohësit dhe diferenca e lartësisë............................................................................ 35

7.2 Lidhja e tubacionit të ftohësit......................................................................................................................................... 35

7.2.1 Lidhja e tubacionit të ftohësit me njësinë e brendshme............................................................................... 36

7.2.2 Masat paraprake kur bëhet lidhja e tubacionit të ftohësit ........................................................................... 36

7.2.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit ..................................................................................... 37

7.2.4 Udhëzimet për përthyerjen e tubit ................................................................................................................ 38

7.2.5 Ngjeshje e fundit të tubit ............................................................................................................................... 38

7.2.6 Përdorimi i valvulit të ndalimit dhe portës së shërbimit ............................................................................... 39

7.2.7 Lidhja e tubacionit të ftohësit me njësinë e jashtme .................................................................................... 41

7.3 Kontrolli i tubacionit të ftohësit...................................................................................................................................... 41

7.3.1 Rreth kontrollit të tubacionit të ftohësit........................................................................................................ 41

7.3.2 Masat paraprake kur kontrolloni tubacionin e ftohësit................................................................................. 41

7.3.3 Kontrolli për rrjedhje ...................................................................................................................................... 42

7.3.4 Tharje me vakum ............................................................................................................................................ 42

Udhëzuesi referencë i instaluesit

8 Ngarkimi i ftohësit 44

8.1 Rreth ftohësit të ngarkimit ............................................................................................................................................. 44

8.2 Rreth ftohësit .................................................................................................................................................................. 45

8.3 Masat paraprake kur ngarkoni ftohësin ......................................................................................................................... 46

8.4 Për të përcaktuar sasinë shtesë të ftohësit.................................................................................................................... 46

8.5 Përcaktimi i sasisë së plotë të ringarkimit ...................................................................................................................... 46

8.6 Ngarkimi i ftohësit shtesë ............................................................................................................................................... 46

8.7 Për të ngjitur etiketën e gazeve serrë të fluorinuara..................................................................................................... 47

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

Tabela e përmbajtjes

9 Instalimi elektrik 48

9.1 Rreth lidhjes së instalimeve elektrike............................................................................................................................. 48

9.1.1 Masat paraprake kur kryen lidhjet e instalimeve elektrike ........................................................................... 48

9.1.2 Udhëzimet kur kryen lidhjet e instalimeve elektrike ..................................................................................... 50

9.1.3 Specifikimet e përbërësve standardë të instalimeve elektrike ..................................................................... 51

9.2 Lidhja e instalimeve elektrike me njësinë e jashtme ..................................................................................................... 51

10 Përfundimi i instalimit të njësisë së jashtme 53

10.1 Përfundimi i instalimit të njësisë së jashtme .................................................................................................................. 53

10.2 Mbyllja e njësisë .............................................................................................................................................................. 53

10.2.1 Mbyllja e njësisë së jashtme........................................................................................................................... 53

11 Konfigurimi 54

11.1 Rregullimi i hapësirës ...................................................................................................................................................... 54

11.1.1 Caktimi i gjendjes së objektit.......................................................................................................................... 54

12 Vënia në punë 55

12.1 Pamja e përgjithshme: Autorizimi .................................................................................................................................. 55

12.2 Masat paraprake kur kryhet komisionimi....................................................................................................................... 55

12.3 Lista e plotë para komisionimit....................................................................................................................................... 56

12.4 Lista e plotë gjatë komisionimit ...................................................................................................................................... 56

12.5 Kryerja një testimi ........................................................................................................................................................... 56

12.6 Nisja e një njësie të jashtme ........................................................................................................................................... 57

13 Kthimi te përdoruesi 58

14 Mirëmbajtja dhe shërbimi 59

14.1 Pamje e përgjithshme: Mirëmbajtja dhe shërbimi ........................................................................................................ 59

14.2 Masat paraprake të sigurisë së mirëmbajtjes ................................................................................................................ 59

14.3 Kontrolloni listën e artikujve për mirëmbajtjen vjetore të njësisë së jashtme.............................................................. 60

14.4 Rreth kompresorit ........................................................................................................................................................... 60

14.5 Sezoni i dimrit ................................................................................................................................................................. 60

15 Zgjidhja e problemeve 61

15.1 Pamje e përgjithshme: Zgjidhja e problemeve............................................................................................................... 61

15.2 Masat paraprake kur zgjidhni problemet ....................................................................................................................... 61

15.3 Zgjidhja e problemeve bazuar në simptoma .................................................................................................................. 61

15.3.1 Simptoma: Njësitë e brendshme rrëzohen, dridhen ose bëjnë zhurmë....................................................... 61

15.3.2 Simptoma: Njësia NUK ngroh ose ftoh ashtu siç pritet ................................................................................. 62

15.3.3 Simptoma: Rrjedhje uji................................................................................................................................... 62

15.3.4 Simptoma: Rrjedhja elektrike......................................................................................................................... 62

15.3.5 Simptoma: Njësia NUK funksionon ose është dëmtuar nga djegia............................................................... 62

15.4 Diagnoza e defekteve duke përdorur LED në njësinë e jashtme PCB............................................................................ 62

16 Hedhja 63

16.1 Pamje e përgjithshme: Hedhja ....................................................................................................................................... 63

16.2 Ulja e pompës ................................................................................................................................................................. 63

16.3 Fillimi dhe ndërprerja e ftohjes së detyruar ................................................................................................................... 64

16.3.1 Fillimi/ndalimi i ftohjes së detyruar duke përdorur çelësin e NDEZJES/FIKJES të njësisë së brendshme .... 64

16.3.2 Fillimi dhe ndalimi i ftohjes së detyruar duke përdorur ndërfaqen e përdoruesit të njësisë së

brendshme...................................................................................................................................................... 64

17 Të dhënat teknike 65

17.1 Skema e instalimeve elektrike ........................................................................................................................................ 65

17.1.1 Legjenda e unifikuar e skemës së instalimeve elektrike................................................................................ 65

17.2 Diagrami i tubacionit....................................................................................................................................................... 68

17.2.1 Diagrami i tubacionit: Njësia e jashtme ......................................................................................................... 68

18 Fjalori 69

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

1 | Rreth dokumentacionit

1 Rreth dokumentacionit

1.1 Rreth këtij dokumenti

Audienca e synuar

Instaluesit e autorizuar

INFORMACION

Kontrolloni që përdoruesi e ka dokumentacionin të printuar dhe kërkojini që ta mbajë për referencë në të ardhmen.

PARALAJMËRIM

Sigurohuni që instalimi, servisimi, mirëmbajtja, riparimi dhe materialet e përdorura ndjekin udhëzimet nga Daikin dhe, për më tepër, përputhen me legjislacionin e aplikueshëm dhe kryhen vetëm nga persona të kualifikuar. Në Evropë dhe zona ku zbatohen standardet IEC, EN/IEC 60335-2-40 është standardi i aplikueshëm.

INFORMACION

Ky dokument përshkruan vetëm udhëzimet e instalimit specifike për njësinë e brendshme. Për instalimin e njësisë së brendshme (montimi i njësisë së brendshme, lidhja e tubacionit të ftohësit me njësinë e brendshme, lidhja e rrjetit të telave elektrike me njësinë e brendshme…), shikoni manualin e instalimit të njësisë së brendshme.

Seti i dokumentacionit

Ky dokument është pjesë e setit të dokumentacionit. Seti i plotë përbëhet nga:

▪ Masat e përgjithshme paraprake mbi sigurinë:

- Udhëzimet që DUHET të lexoni mbi sigurinë para instalimit

- Formati: Letër (te kutia e njësisë së jashtme)

▪ Manuali i instalimit të njësisë së jashtme:

- Udhëzimet e instalimit

- Formati: Letër (te kutia e njësisë së jashtme)

▪ Udhëzuesi referencë i instaluesit:

- Përgatitja e instalimit, të dhënat referencë,…

- Formati: Skedarë digjitalë në http://www.daikineurope.com/support-and-

manuals/product-information/

Udhëzuesi referencë i instaluesit

Rishikimet më të fundit të dokumentacionit së dhënë mund të jenë të disponueshme në faqen rajonale Daikin të internetit ose përmes shitësit tënd.

Dokumentacioni origjinal është i shkruar në anglisht. Të gjitha gjuhët e tjera janë përkthime.

Të dhënat teknike inxhinierike

▪ Një nëngrup i të dhënave më të fundit teknike disponohen në faqen rajonale të

internetit Daikin (e aksesueshme nga publiku).

▪ Grupi i plotë i të dhënave më të fundit teknike disponohen në Daikin Business

Portal (kërkohet vërtetimi).

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

1.1.1 Kuptimi i alarmeve dhe simboleve

RREZIK

Tregon një situatë që rezulton në vdekje ose dëmtim të rëndë.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

Tregon një situatë që mund të rezultojë në goditje elektrike.

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

Tregon një situatë që mund të rezultojë në djegie/përvëlim për shkak të temperaturave ekstreme të ngrohta ose të ftohta.

RREZIK: RREZIK SHPËRTHIMI

Tregon një situatë, që mund të rezultojë në shpërthim.

PARALAJMËRIM

Tregon një situatë që mund të rezultojë në vdekje ose dëmtim të rëndë.

1 | Rreth dokumentacionit

ALARM: MATERIAL I NDEZSHËM

KUJDES

Tregon një situatë që mund të rezultojë në dëmtim të lehtë ose të mesëm.

NJOFTIM

Tregon një situatë që mund të rezultojë në dëmtimin e pajisjeve ose të pronës.

INFORMACION

Tregon këshilla të dobishme ose informacion shtesë.

Simbolet e përdorura në njësi:

Simboli Shpjegimi

Para instalimit, lexoni manuali i instalimit dhe përdorimit dhe fletën e udhëzimit për lidhjet elektrike.

Para kryerjes së detyrave të mirëmbajtjes dhe shërbimit, lexoni manualin e shërbimit.

Për më shumë informacion, shikoni instaluesin dhe udhëzuesin referencë të përdoruesit.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Njësia përmban pjesë rrotulluese. Bëni kujdes kur i bëni njësisë servis ose inspektim.

Simbolet e përdorura në dokumentacion:

Simboli Shpjegimi

Tregon një titull figure ose një referencë për të. Shembull: " 1–3 Titulli i figurës" do të thotë "Figura 3 në

kapitullin 1".

Udhëzuesi referencë i instaluesit

1 | Rreth dokumentacionit

Simboli Shpjegimi

Tregon një titull tabele ose një referencë për të. Shembull: " 1–3 Titulli i tabelës" do të thotë "Tabela 3 në

kapitullin 1".

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

2 | Masat paraprake të sigurisë së përgjithshme

2 Masat paraprake të sigurisë së përgjithshme

2.1 Për instaluesin

2.1.1 Këshilla të përgjithshme

Nëse NUK jeni i sigurt si ta instaloni apo operoni njësinë, kontaktoni distributorin tuaj.

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

▪ MOS e prek tubacionin e ftohësit, të ujit apo pjesë të brendshme gjatë dhe

menjëherë pas përdorimit. Mund të jetë shumë i nxehtë ose shumë i ftohtë. Prit pak sa të kthehet në temperaturën normale. Nëse duhet ta prekësh patjetër, mbaj doreza mbrojtëse.

▪ MOS prek asnjë ftohës me rrjedhje aksidentale.

PARALAJMËRIM

Instalimi i papërshtatshëm ose lidhja e pajisjeve apo aksesorëve mund të çojë në goditje elektrike, qark të shkurtër, rrjedhje, zjarr ose dëmtime të tjera ndaj pajisjes. Përdorni vetëm aksesorë, pajisje opsionale dhe pjesë këmbimi prodhuar ose miratuar nga Daikin.

PARALAJMËRIM

Sigurohu që instalimi, testimi dhe materialet e përdorura përputhen me legjislacionin në fuqi (në krye të udhëzimeve të përshkruara në dokumentacionin Daikin).

KUJDES

Mbaj veshur pajisje të përshtatshme mbrojtëse personale (doreza mbrojtëse, syze sigurie,…) kur kryen instalimin, mirëmbajtjen ose servisin e sistemit.

PARALAJMËRIM

Copëto dhe hidh qeset plastike të paketimit që askush, veçanërisht fëmijët, mos të luajnë me to. Rreziku i mundshëm: asfiksi.

PARALAJMËRIM

Merr masa të përshtatshme për të parandaluar që njësia të përdoret si strehë nga kafshë të vogla. Kafshët e vogla që bien në kontakt me pjesët elektrike mund të shkaktojnë ndërprerjen e funksionit, tym ose zjarr.

KUJDES

MOS e prek grykën hyrëse të ajrit ose fletët alumini të njësisë.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

KUJDES

▪ MOS vendosni sende ose pajisje mbi njësinë. ▪ MOS u ulni, mos hipni ose mos qëndroni mbi njësinë.

Udhëzuesi referencë i instaluesit

2 | Masat paraprake të sigurisë së përgjithshme

NJOFTIM

Punët e kryera në njësinë e jashtme realizohen më mirë në kushtet e një moti të thatë për të shmangur depërtimin e ujit.

Në përputhje me legjislacionin në fuqi, mund të kërkohet sigurimi i një regjistri bashkë me produktin që përmban të paktën: informacione për mirëmbajtjen, punë riparimi, rezultate testimesh, periudha gatishmërie,…

Të paktën gjithashtu edhe informacioni vijues DUHET të ofrohet në një vend të aksesueshëm te produkti:

▪ Udhëzime për fikjen e sistemit në rast urgjence ▪ Emri dhe adresa e zjarrfikësit, policisë dhe spitalit ▪ Emri, adresa dhe numrat e telefonit për ditën e natën për përdorimin e

shërbimeve

Në Evropë, EN378 ofron udhëzimet e nevojshme për këtë regjistër.

2.1.2 Vendi i instalimit

▪ Siguro hapësirë të mjaftueshme rreth njësisë për kryerjen e servisit dhe

qarkullimit të ajrit.

▪ Sigurohuni që vendi i instalimit e përballon peshën dhe dridhjen e njësisë. ▪ Sigurohu që zona të jetë e ajruar mirë. MOS blloko vrimat e ajrimit. ▪ Sigurohu që njësia është e niveluar.

MOS e instalo njësinë në vendet e mëposhtme:

▪ Në ambiente me mundësi shpërthimi. ▪ Në vende ku ka makineri, që lëshojnë valë elektromagnetike. Valët

elektromagnetike mund të trazojnë sistemin e kontrollit dhe shkaktojnë ndërprerje të funksionit të pajisjes.

▪ Në vende ku ka rrezik zjarri për shkak të rrjedhjes së gazrave të djegshëm

(shembull: holluesi ose benzina), fibrave të karbonit, pluhurit të ndezshëm.

▪ Në vende ku nxirret gaz gërryes (shembull: gazi acido sulfurik). Gërryerja e

tubave të bakrit ose pjesëve të ngjitura mund të shkaktojnë rrjedhjen e ftohësit.

Udhëzime për pajisjet duke përdorur ftohësin R32

ALARM: MATERIAL QË NDIZET LEHTË

Ftohësi brenda kësaj njësie digjet lehtësisht.

PARALAJMËRIM

▪ MOS shpo dhe MOS djeg. ▪ MOS përdor mjete për të përshpejtuar procesin e heqjes së akullit, përveç atyre

që rekomandohen nga prodhuesi.

▪ Kini parasysh që ftohësi R32 NUK përmban aromë.

Udhëzuesi referencë i instaluesit

PARALAJMËRIM

Pajisja duhet të ruhet për të penguar dëmtimin mekanik dhe në një dhomë të ajrosur mirë pa përdorur vazhdimisht burime ndezëse (shembull: flakë të hapura, pajisje që punon me gaz ose ngrohëse elektrike) dhe përmasa e dhomës të jetë sipas specifikimit të mëposhtëm.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

2 | Masat paraprake të sigurisë së përgjithshme

PARALAJMËRIM

Sigurohu që instalimi, servisi, mirëmbajtja dhe riparimi janë në përputhje me udhëzimet nga Daikin dhe me legjislacionin në fuqi (për shembull me rregullat kombëtare të përdorimit të gazit) dhe ekzekutohen vetëm nga persona të autorizuar.

PARALAJMËRIM

Nëse një ose më shumë dhoma janë të lidhura me njësinë përmes sistemit të tubacionit, sigurohuni që:

▪ nuk ka burime ndezjeje në operim (shembull: flakë të hapura, pajisje gazi në

operim ose ngrohës elektrik në përdorim) në rast se hapësira e katit është më pak se sipërfaqja minimale e dyshemesë A (m²);

▪ nuk ka pajisje ndihmëse, që mund të jenë një burim i mundshëm ndezjeje dhe të

instaluara në tubacion (shembull: sipërfaqe të nxehta me temperaturë që kalon 700°C dhe pajisje elektrike për ndërrim);

▪ te tubacioni përdoren vetëm pajisjet ndihmëse të miratuara nga prodhuesi; ▪ hyrja DHE dalja ajrit janë të lidhura direkt me të njëjtën dhomë përmes

tubacionit. MOS përdorni hapësira si tavani i lëshuar si tubacion nga pjesa hyrëse ose dalëse e ajrit.

NJOFTIM

▪ Duhet të merren masa paraprake për të shmangur dridhjet ose rrahjet e tepërta

në tubacionin e ftohjes.

▪ Duhen ruajtur sa më shumë pajisjet e mbrojtjes, tubacionet dhe veshjet kundër

efekteve negative mjedisore.

▪ Duhen bërë përgatitjet për zgjerimin ose tkurrjen e punimeve të gjata të

tubacionit.

▪ Tubacioni në sistemet e ftohjes duhen projektuar dhe instaluar në atë mënyrë për

të minimizuar mundësinë e tronditjeve hidraulike që dëmtojnë sistemin.

▪ Pajisjet e brendshme dhe tubat duhen fiksuar në mënyrë të sigurt dhe të ruhen

në atë mënyrë që të mos ndodhin çarjet aksidentale të pajisjeve ose tubave si për shembull nga lëvizja e mobilieve ose rikonstruktimet.

Kërkesat për hapësirën e instalimit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

KUJDES

KURRË mos përdorni burime të mundshme ndezjeje kur kërkoni për ose zbuloni rrjedhje të ftohësit.

NJOFTIM

▪ MOS i përdorni sërish nyjat dhe rondelat e bakrit që janë përdorur një herë. ▪ Nyjat në instalim mes pjesëve të sistemit të ftohësit do të jenë të aksesueshme

për qëllime mirëmbajtjeje.

PARALAJMËRIM

Nëse aparaturat përmbajnë ftohës R32, zona e dyshemesë së dhomës në të cilën instalohen, operohen dhe ruhen aparaturat, DUHET të jetë më e madhe se zona minimale e dyshemesë që përcaktohet në tabelën e mëposhtme A (m2). Kjo përdoret për:

▪ Njësitë e brendshme pa një sensor për rrjedhjen e ftohësit, në rast të njësive të

brendshme me sensor për rrjedhjen e ftohësit, referojuni manualit të instalimit

▪ Njësitë e instaluara jashtë ose të ruajtura brenda (p.sh. në kopshtin dimëror,

garazh, dhomë makinerish)

Udhëzuesi referencë i instaluesit

2 | Masat paraprake të sigurisë së përgjithshme

Contains fluorinated greenhouse gases

tCO2eq

1000

GWP × kg

GWP: xxx

R32

NJOFTIM

▪ Gypat duhen mbrojtur nga dëmtimi fizik. ▪ Instalimi i gypave duhet të jenë në nivele minimale.

Përcaktimi i sipërfaqes minimale të dyshemesë

1 Përcakto ngarkesën totale të ftohësit në sistem (= ngarkesa e ftohësit nga

fabrika + sasi shtesë ngarkuar ftohësit).

2 Përcakto grafikun ose tabelën për përdorim.

▪ Për njësitë e brendshme: A është njësia e fiksuar në tavan, mur apo qëndron

në dysheme?

▪ Për njësitë e jashtme që instalohen ose ruhen brenda, kjo varet nga lartësia

e instalimit:

Nëse lartësia e instalimit është… Atëherë përdor grafikun ose tabelën për…

<1,8m Njësitë që qëndrojnë në dysheme

1.8≤x<2.2m Njësitë e fiksuara në mur

≥2.2m Njësitë e fiksuara në ta tavan

3 Përdorni grafikun ose tabelën për të përcaktuar zonën minimale të

dyshemesë.

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

2 | Masat paraprake të sigurisë së përgjithshme

100

110

120

130

140

150

160

170

180

190

200

210

220

230

240

250

260

270

280

290

300

310

320

330

340

350

360

370

380

390

400

410

420

430

440

450

460

470

480

490

500

510

520

530

540

550

560

570

580

590

600

610

620

630

640

650

660

670

680

690

700

710

720

730

740

750

760

770

1.843

9.55

2.21.8

2.4 2.8 3.2 3.6 4 4.4 4.8 5.2 5.6 6 6.4 6.8 7.2 7.6 8 8.4 8.8 9.22

2.6 3 3.4 3.8 4.2

4.6

5 5.4 5.8 6.2 6.6 7 7.4 7.8 8.2 8.6 9 9.4

Floor-standing unit

(c)

Wall-mounted unit

(b)

Ceiling-mounted unit

(a)

m [kg]

min

]

Ceiling-mounted

unit

(a)

4.6 13.4

4.6 180

4.8 14.6

4.8 196

5.0 15.8

5.0 213

≤1.842 —

5.2 17.1

≤1.842 —

5.2 230

1.843 3.64

5.4 18.5

1.843 28.9

5.4 248

2.0 3.95

5.6 19.9

2.0 34.0

5.6 267

2.2 4.34

5.8 21.3

2.2 41.2

5.8 286

2.4 4.74

6.0 22.8

2.4 49.0

6.0 306

2.6 5.13

6.2 24.3

2.6 57.5

6.2 327

2.8 5.53

6.4 25.9

2.8 66.7

6.4 349

3.0 5.92

6.6 27.6

3.0 76.6

6.6 371

3.2 6.48

6.8 29.3

3.2 87.2

6.8 394

3.4 7.32

7.0 31.0

3.4 98.4

7.0 417

3.6 8.20

7.2 32.8

3.6 110

7.2 441

3.8 9.14

7.4 34.7

3.8 123

7.4 466

4.0 10.1

7.6 36.6

4.0 136

7.6 492

4.2 11.2

7.8 38.5

4.2 150

7.8 518

4.4 12.3

4.4 165

m (kg)

min

(m2)

4.6 20.0

4.8 21.8

5.0 23.6

≤1.842 —

5.2 25.6

1.843 4.45

5.4 27.6

2.0 4.83

5.6 29.7

2.2 5.31

5.8 31.8

2.4 5.79

6.0 34.0

2.6 6.39

6.2 36.4

2.8 7.41

6.4 38.7

3.0 8.51

6.6 41.2

3.2 9.68

6.8 43.7

3.4 10.9

7.0 46.3

3.6 12.3

7.2 49.0

3.8 13.7

7.4 51.8

4.0 15.1

7.6 54.6

4.2 16.7

7.8 57.5

4.4 18.3

8 40.5

8.2 42.6

8.4 44.7

8.6 46.8

8.8 49.0 9 51.3

9.2 53.6

9.4 55.9

9.55 57.7

8 60.5

8.2 63.6

8.4 66.7

8.6 69.9

8.8 73.2 9 76.6

9.2 80.0

9.4 83.6

9.55 86.2

8 545

8.2 572

8.4 601

8.6 629

8.8 659 9 689

9.2 720

9.4 752

9.55 776

Wall-mounted

unit

(b)

m (kg)

min

(m2)

Floor-standing

unit

(c)

m (kg)

min

(m2)

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

2.1.3 Ftohësi — në rastin e R410A ose R32

Nëse zbatohet. Shikoni manuali i instalimit ose udhëzuesin referencë të instaluesit të përdorimit tuaj për më shumë informacion.

m Ngarkesa totale e ftohësit në sistem

Sipërfaqja minimale e dyshemesë

min

(a) Ceiling-mounted unit (= Njësi e fiksuar në tavan) (b) Wall-mounted unit (= Njësi e fiksuar në mur) (c) Floor-standing unit (= Njësi që qëndron në dysheme)

NJOFTIM

Sigurohu që instalimi i tubacionit të ftohësit përputhet me legjislacionin në fuqi. Në Evropë, EN378 është standardi që zbatohet.

NJOFTIM

Sigurohuni që tubacioni në ambient të hapur dhe lidhjet të MOS i nënshtrohen tensionit.

PARALAJMËRIM

Gjatë testimeve, KURRË mos ushtro presion më të lartë se maksimumi i lejuar mbi produktin (siç tregohet në pllakën e markës së njësisë).

Udhëzuesi referencë i instaluesit

2 | Masat paraprake të sigurisë së përgjithshme

PARALAJMËRIM

Merr masa të mjaftueshme paraprake në rast të një rrjedhjeje të ftohësit. Nëse rrjedh gazi i ftohësit, ajros menjëherë ambientin. Rreziqet e mundshme:

▪ Përqendrimet e tepërta të ftohësit në një dhomë të mbyllur mund të çojnë në

mungesë oksigjeni.

▪ Nëse gazi i ftohësit bie në kontakt me zjarrin, mund të prodhohet gaz toksik.

RREZIK: RREZIK SHPËRTHIMI

Mbyllja e valvulit – Rrjedhje e ftohësit. Nëse do të mbyllësh valvulin e sistemit dhe

në qarkun e ftohësit ka rrjedhje:

▪ MOS përdorni funksionin e mbylljes automatike të valvulit të njësisë, me të cilin ju

mund të grumbulloni të gjithë ftohësin nga sistemi në njësinë e jashtme. Pasoja e mundshme: Vetë-djegia dhe shpërthimi i kompresorit për shkak të ajrit që hyn në

kompresorin operues.

▪ Përdor një sistem të ndarë rikuperimi në mënyrë që kompresori i njësisë të MOS

operojë.

PARALAJMËRIM

GJITHMONË kthejeni ftohësin në gjendje normale. MOS i lëshoni ato direkt në mjedis. Përdorni një pompë vakumi për të hequr instalimin.

NJOFTIM

Pas lidhjes të të gjithë tubacionit, sigurohu që nuk ka rrjedhje gazi. Përdor nitrogjen për të kapur rrjedhjen e gazit.

NJOFTIM

▪ Për të shmangur avarinë e kompresorit, MOS e ngarkoni më shumë se sasinë e

specifikuar të ftohësit.

▪ Kur hapet sistemi i ftohësit, ai DUHET të menaxhohet në përputhje me

legjislacionin në zbatim.

PARALAJMËRIM

Kontrolloni që në sistem nuk ka oksigjen. Ftohësi mund të ngarkohet vetëm pas kryerjes së testimit të rrjedhjes dhe tharjes me vakum.

Pasoja e mundshme: Vetë-djegie dhe shpërthim i kompresorit për shkak se oksigjeni depërton në kompresorin e operimit.

▪ Në rast se duhet një ringarkim, referoju pllakës të njësisë. Ajo konstaton llojin e

ftohësit dhe sasinë e nevojshme.

▪ Njësia është e ngarkuar nga fabrika me ftohës dhe në varësi të madhësive dhe

gjatësive të tubit disa sisteme kërkojnë ngarkim shtesë të ftohësit.

▪ Përdor vegla ekskluzive vetëm për llojin e ftohësit të përdorur në sistem, për të

siguruar rezistencën e presionit dhe për të parandaluar hyrjen e materialeve të huaja brenda në sistem.

Udhëzuesi referencë i instaluesit

▪ Ngarko ftohësin e lëngshëm si në vazhdim:

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

2 | Masat paraprake të sigurisë së përgjithshme

Nëse Atëherë

2.1.4 Elektriket

Ka prani të një tub sifoni

Ngarko me cilindrin në pozicion vertikal.

(d.m.th. cilindri është i shënuar "Ngjitur gjendet sifoni që mbushet me lëng")

Nuk ka prani të tubit të sifonit Ngarko me cilindrin përmbys.

▪ Hapi cilindrat e ftohësit ngadalë. ▪ Ngarkoje ftohësin në formë të lëngshme. Shtimi tij në formë të gaztë mund të

parandalojë përdorimin normal.

KUJDES

Kur kryhet procedura e ngarkimit të ftohësit ose kur ndërpritet, mbyllni menjëherë valvulin e enës së ftohësit. Nëse valvuli NUK mbyllet menjëherë, presioni i mbetur mund të ngarkojë ftohës shtesë. Pasoja e mundshme: Sasi e pasaktë e ftohësit.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

▪ FIKNI të gjithë furnizimin me energji elektrike para se të heqësh kapakun e kutisë

së çelësit, duke lidhur instalimet elektrike ose duke prekur pjesët elektrike.

▪ Shkëputni furnizimin me energji elektrike për më shumë se 10 minutave dhe

matni voltazhin te terminalet e kondensatorëve të qarkut kryesor ose përbërësve elektrikë para shërbimit. Voltazhi DUHET të jetë më i vogël se 50VDC para se të prekni përbërësit elektrikë. Për vendndodhjen e terminaleve, shikoni skemën e instalimeve elektrike.

▪ MOS i prek përbërësit elektrikë me duar të lagura. ▪ MOS e lër njësinë të pambikëqyrur kur hiqet kapaku i servisit.

PARALAJMËRIM

Nëse NUK instalohet që në fabrikë, një çelës kryesor ose mjete të tjera për shkëputje, duke pasur një ndarje kontakti në të gjitha shtyllat që ofrojnë shkëputje të plotë në gjendjen e kategorisëIII të mbitensionit, DUHEN instaluar tek instalimet elektrike.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

2 | Masat paraprake të sigurisë së përgjithshme

PARALAJMËRIM

▪ Përdorni VETËM tela bakri. ▪ Sigurohuni që instalimet në ambient të hapur të përputhen me legjislacionin në

zbatim.

▪ Të gjitha instalimet në ambient të hapur DUHET të kryhen në përputhje me

diagramin e instalimeve që vijnë bashkë me produktin.

▪ KURRË mos i ngjeshni kabllot e lidhura dhe sigurohuni që ato NUK bien në kontakt

me tubacionin dhe buzët e mprehta. Sigurohuni që të mos përdoret presion i jashtëm te lidhjet terminale.

▪ Sigurohuni të instaloni instalimet e tokëzimit. MOS e tokëzoni njësinë te tubat e

shërbimeve utilitare, përthithësi i fryrjeve apo tokëzimet e telefonit. Tokëzimi i paplotë mund të shkaktojë shok elektrik.

▪ Sigurohuni të përdorni një qark të dedikuar energjie. KURRË mos përdorni energji

elektrike që ndahet me një aparaturë tjetër.

▪ Sigurohuni të instaloni siguresat e kërkuara ose çelësat e qarkut. ▪ Sigurohuni të instaloni një mbrojtës kundër rrjedhjeve në tokëzim. Nëse kjo nuk

bëhet si duhet, mund të shkaktojë shok elektrik ose zjarr.

▪ Kur instaloni një mbrojtës kundër rrjedhjeve në tokëzim, sigurohuni të jetë

kompakt me inverterin (rezistent ndaj zhurmave elektrike me frekuencë të lartë) për të shmangur hapjen e panevojshme të mbrojtësit kundër rrjedhjeve në tokëzim.

KUJDES

▪ Kur lidhni energjinë: së pari bëni lidhjen e kabllos së tokëzimit para se të kryeni

lidhjet që mbartin rrymën.

▪ Kur ndërpritni furnizimin me energji: së pari bëni ndërprerjen e kabllove që

mbartin rrymën para se të kryeni ndarjen e lidhjes së tokëzimit.

▪ Gjatësia e përcjellësve mes çlirimit të presionit të energjisë dhe vetë bllokut të

terminalit duhet të jetë e atillë që telat që mbartin rrymë janë të tendosur para telit të tokëzimit në rast se korrenti lirohet nga çlirimi i presionit.

NJOFTIM

Masat paraprake kur kryeni instalimet elektrike:

▪ MOS i lidhni instalimet me trashësi të ndryshme me bllokun e terminalit të

energjisë (xhokoja në instalime mund të shkaktojë nxehtësi anormale).

▪ Kur lidhni instalimet elektrike që kanë të njëjtën trashësi, veproni siç tregohet në

figurën e mësipërme.

▪ Për instalimet, përdorni telin e përcaktuar të korrentit dhe lidhni fort, pastaj

siguroni për të parandaluar ushtrimin e presionit në bordin e terminalit.

▪ Përdorni një kaçavidë të përshtatshme për shtrëngimin e vidhave terminale. Një

kaçavidë me kokë të vogël e dëmton kokën dhe e bën shtrëngimin të pamundur.

▪ Shtrëngimi më tepër se duhet i vidhave terminale mund t'i thyejë ato.

Udhëzuesi referencë i instaluesit

PARALAJMËRIM

▪ Pas mbarimit të punëve elektrike, konfirmo që çdo përbërës dhe terminal elektrik

brenda kutisë së përbërësve elektrikë është i lidhur në mënyrë të sigurt.

▪ Sigurohu që të gjithë kapakët të jenë të mbyllur para se të ndezësh njësinë.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

2 | Masat paraprake të sigurisë së përgjithshme

NJOFTIM

Zbatohet vetëm nëse furnizimi me energji elektrike është me tre faza, dhe kompresori ka një metodë fillimi me NDEZJE/FIKJE.

Nëse ekziston mundësia e fazës së kthimit pas një bllokimi momental dhe energjia ndizet dhe fiket kur produkti është në përdorim, ngjit lokalisht një qark mbrojtës të fazës së kthimit. Vënia në punë e produktit në fazën e kthimit mund të thyejë kompresorin dhe pjesë të tjera.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

3 | Udhëzimet specifike për sigurinë e instaluesit

3 Udhëzimet specifike për sigurinë e instaluesit

Zbatoni gjithmonë udhëzimet për sigurinë dhe rregullat vijuese.

Menaxhimi i njësisë së jashtme (shikoni

jashtme"[423]

)

KUJDES

Për të shmangur lëndimet, MOS e prekni grykën e ajrit apo fletët prej alumini të njësisë.

Instalimi i njësisë (shihni

"6Instalimi i njësisë"[426]

PARALAJMËRIM

Instalimi duhet të kryhet nga një instalues, zgjedhja e materialeve dhe instalimi duhet të përputhet me legjislacionit e zbatueshëm. Në Evropë, EN378 është standardi i zbatueshëm.

Vendi i instalimit (shihni

"6.1Përgatitja e vendit të instalimit"[426]

KUJDES

▪ Kontrolloni nëse vendi i instalimit mund të mbajë peshën e njësisë. Instalimi i

dobët është i rrezikshëm. Mund edhe të shkaktojë dridhje ose zhurmë të pazakontë në operim.

▪ Ofron hapësirë të mjaftueshme shërbimi. ▪ MOS e instaloni njësinë në atë mënyrë që të bjerë në kontakt me tavanin ose

muret, sepse mund të shkaktojë dridhje.

"4.2.2Menaxhimi i njësisë së

)

PARALAJMËRIM

Pajisja duhet të ruhet për të parandaluar dëmtimin mekanik dhe në një dhomë të ajrosur mirë pa burime ndezjeje që janë vazhdimisht në gjendje pune (p.sh. flakë të hapura, pajisje gazi në gjendje pune ose një ngrohës elektrik po në gjendje pune). Madhësia e dhomës duhet të jetë siç specifikohet në masat e përgjithshme paraprake mbi sigurinë.

Hapja e njësisë (shikoni

"6.2Hapja e njësisë"[430]

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

MOS e lini njësinë të pambikëqyrur kur hiqet kapaku i servisit.

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

Lidhja e tubacionit të ftohësit (shihni

KUJDES

Tubacioni dhe nyjat e bashkimit të një sistemi të ndarë do të kryhen me nyja të përhershme kur të jenë brenda një hapësire të zënë përveç nyjave që lidhin tubacionin me njësitë e brendshme.

)

"7.2Lidhja e tubacionit të ftohësit"[435]

)

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

3 | Udhëzimet specifike për sigurinë e instaluesit

KUJDES

▪ Nuk duhet të ketë kallajisje ose saldim në terren për njësitë me ftohës R32 gjatë

transportit.

▪ Gjatë instalimit të sistemit të ftohjes, bashkimi i pjesëve me të paktën njërën

pjesë të ngarkuar duhet të kryhet duke marrë parasysh këto kërkesa: brenda hapësirave të zëna bashkimet jo të përhershme nuk lejohen për ftohësin R32, përveç bashkimeve që kryhen në terren dhe që lidhin drejtpërsëdrejti njësinë e brendshme me tubacionin. Bashkimet që bëhen në terren dhe që lidhin drejtpërsëdrejti tubacionin me njësitë e brendshme të lloji jo të përhershëm.

KUJDES

▪ Përdorni dadon e zgjerimit që është vendosur në njësi. ▪ Për të parandaluar rrjedhje të gazit, vendosni vaj ngrirjeje vetëm në brendësi të

pjesës së zgjeruar. Përdorni vaj ngrirjeje për R32.

▪ MOS i përdorni sërish kyçet.

KUJDES

▪ MOS përdorni vaj mineral në pjesën ngjeshëse. ▪ MOS ripërdorni tubacionin nga instalimet e mëparshme. ▪ KURRË mos instaloni tharëse me këtë R32 për të garantuar jetëgjatësinë e saj.

Materiali tharës mund të shpërbëhet dhe dëmtojë sistemin.

PARALAJMËRIM

Lidhni tubacionin e ftohësit në mënyrë të sigurt para se të vini kompresorin. Nëse tubacioni i ftohësit NUK është i lidhur dhe valvuli i ndërprerjes është i hapur kur vihet kompresori, atëherë kemi një thithje të ajrit brenda. Kjo do të shkaktojë presion anormal në ciklin e ftohjes, i cili mund të çojë në dëmtimin e pajisjeve dhe madje edhe në lëndim fizik.

KUJDES

▪ Ngjeshja e paplotë mund të shkaktojë rrjedhje të gazit të ftohësit. ▪ MOS ripërdor ngjeshje. Përdor ngjeshje të reja për të parandaluar rrjedhjen e

gazit të ftohësit.

▪ Përdor dado ngjeshëse që përfshihen me njësinë. Përdorimi i dadove të

ndryshme ngjeshëse mund të shkaktojë rrjedhjen e gazit të ftohësit.

KUJDES

MOS i hapni valvulet para se të mbarojë zgjerimi i telit. Kjo do të shkaktonte rrjedhje të gazit të ftohësit.

RREZIK: RREZIK SHPËRTHIMI

MOS e nisni njësinë nëse është zbrazur me vakum.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

3 | Udhëzimet specifike për sigurinë e instaluesit

Ngarkimi i ftohësit (shihni

PARALAJMËRIM

Ftohësi brenda njësisë është pak i djegshëm, por normalisht NUK shkakton rrjedhje. Nëse ftohësi rrjedh në dhomë dhe bie në kontakt me zjarrin nga një djegës, ngrohëse apo furnelë, kjo mund të shkaktojë zjarr ose formimin e një gazi të dëmshëm.

Fikni çdo pajisje ngrohëse të djegshme, ajrosni dhomën dhe kontaktoni distributorin ku keni blerë njësinë.

MOS e përdorni njësinë derisa një person shërbimit të konfirmojë që pjesa nga e cila ka rrjedhë ftohësi është riparuar.

PARALAJMËRIM

▪ Përdorni vetëm R32 si ftohës. Substancat e tjera mund të shkaktojnë shpërthime

dhe aksidente.

▪ R32 përmban gazra serë të fluorinuara. Vlera e tyre për ndikuar te ngrohja

globale (GWP) është 675. MOS i lëshoni këto gazra në atmosferë.

▪ Kur ngarkoni ftohësin, përdorni GJITHMONË doreza dhe syze mbrojtëse.

KUJDES

Për të shmangur shkatërrimin e kompresorit, MOS ngarkoni më shumë se sasia e specifikuar e ftohësit.

"8Ngarkimi i ftohësit"[444]

)

PARALAJMËRIM

KURRË mos prekni në mënyrë të drejtpërdrejtë asnjë ftohës me rrjedhje aksidentale. Kjo mund të rezultojë në plagë të rënda të shkaktuara nga morthi.

Instalimi elektrik (shihni

PARALAJMËRIM

▪ Të gjitha instalimet DUHET të kryhen nga një elektricist i autorizuar dhe DUHET të

jenë në përputhje me legjislacionin në fuqi.

▪ Kryeni lidhjet elektrike tek instalimet e montuara. ▪ Të gjithë përbërësit në vend dhe të gjitha punimet elektrike DUHET të përputhen

me legjislacionin në fuqi.

PARALAJMËRIM

▪ Nëse furnizimit me energji elektrike i mungon faza-N ose është e gabuar, pajisja

mund të prishet.

▪ Vendos tokëzimin e duhur. MOS e tokëzo njësinë në një tub utiliteti, amortizator

shtypës apo në tokëzimet e telefonit. Tokëzimi i papërfunduar mund të shkaktojë goditje elektrike.

▪ Instalo siguresat e kërkuara ose siguresat e qarkut. ▪ Siguroji instalimet elektrike me lidhëse kabllosh që kabllot të mos bin në kontakt

me tehet e mprehta apo tubacionin, veçanërisht në anën e presionit të lartë.

▪ MOS përdor tela me ngjitëse, tela të bllokuar përçues, zgjatues ose lidhje nga një

shpërndarës qendror. Ato mund të shkaktojnë mbinxehje, goditje elektrike ose zjarr.

▪ MOS instalo kondensator të një faze të përparuar, sepse kjo njësi është e pajisur

me një inverter. Kondensatori i fazës së përparuar ul rendimentin dhe mund të shkaktojë aksidente.

"9Instalimi elektrik"[448]

)

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

3 | Udhëzimet specifike për sigurinë e instaluesit

PARALAJMËRIM

GJITHMONË përdor kabllo me shumë bërthama për kabllot e furnizimit me energji elektrike.

PARALAJMËRIM

Përdorni një lloj çelësi për ndërprerje me të gjitha polet me të paktën 3mm mes hapësirave të pikës së kontaktit që ofrojnë ndërprerje të plotë sipas kategorisë III të mbitensionit.

PARALAJMËRIM

Nëse kordoni i korrentit është i dëmtuar, DUHET të ndërrohet nga prodhuesi, agjenti i shërbimit ose persona të ngjashëm të kualifikuar për të shmangur një rrezik.

PARALAJMËRIM

MOS e lidhni furnizimin e energjisë me njësinë e brendshme. Kjo mund të rezultojë në shok elektrik ose zjarr.

PARALAJMËRIM

▪ MOS përdorni pjesë elektrike të blera lokalisht brenda produktit. ▪ MOS e degëzoni furnizimin me energji elektrike për pompën e kullimit, etj. nga

blloku terminal. Kjo mund të rezultojë në shok elektrik ose zjarr.

PARALAJMËRIM

Sistemin e instalimit të ndërlidhjes mbajeni larg tubave të bakrit pa izolim termal, sepse mund të jenë shumë të nxehta.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

Të gjitha pjesët elektrike (përfshirë kondensatorët) marrin korrent nga furnizimi me energji. Mos i prekni me duar të zhveshura.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

Shkëputni furnizimin me energji elektrike për më shumë se 10minutave dhe matni voltazhin te terminalet e kondensatorëve të qarkut kryesor ose përbërësve elektrikë para shërbimit. Voltazhi DUHET të jetë më i vogël se 50 V DC para se të prekni përbërësit elektrikë. Për vendndodhjen e terminaleve, shikoni skemën e instalimeve elektrike.

Përfundimi i instalimit të njësisë së brendshme (shihni

të njësisë së jashtme"[453]

)

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

▪ Kontrolloni që sistemi të jetë tokëzuar si duhet. ▪ Ndërpritni furnizimit me energji para kryerjes së shërbimit. ▪ Instaloni kapakun e kutisë së çelësit para se të lidhni furnizimin me energji.

"10Përfundimi i instalimit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Komisionimi (shihni

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

"12Vënia në punë"[455]

)

Udhëzuesi referencë i instaluesit

3 | Udhëzimet specifike për sigurinë e instaluesit

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

KUJDES

MOS kryeni operimin testues kur punoni te njësitë e brendshme.

Kur kryeni operimin testues, JO vetëm njësia e jashtme, por edhe njësia e lidhur e brendshme do të operojë. Të punuarit në një njësi të brendshme kur kryhet një operim testues është i rrezikshëm.

KUJDES

MOS vini gishtat, shufra apo sende të tjera te pjesa e hyrjes ose daljes së ajrit. MOS e hiqni mbrojtësen e ventilatorit. Kur ventilatori rrotullohet me shpejtësi të lartë, shkaktohet lëndim fizik.

Mirëmbajtja dhe shërbimi (shikoni

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

PARALAJMËRIM

▪ Para kryerjes së mirëmbajtjes apo aktiviteti riparimi, GJITHMONË fikni çelësin e

dritave te paneli i furnizimit, hiqni siguresat ose hapni pajisjet për mbrojtjen e njësisë.

▪ MOS i prekni për 10 minuta pjesët nga ku kalon korrenti pas fikjes së energjisë

për shkak të rrezikut ndaj voltazhit të lartë.

▪ Vini re që disa pjesë të kutisë së elementeve elektrikë janë të nxehta. ▪ Kontrolloni që të MOS prekni pjesë përçuese të korrentit. ▪ MOS e shpëlani njësinë. Kjo mund të shkaktojë shok elektrik ose zjarr.

Rreth kompresorit

"14Mirëmbajtja dhe shërbimi"[459]

)

Udhëzuesi referencë i instaluesit

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

▪ Përdorni vetëm këtë kompresor si sistem tokëzimi. ▪ Fikni energjinë para se t'i bëni servis kompresorit. ▪ Ritakoni kapakun e kutisë së çelësit dhe kapakun e shërbimit pas servisit.

KUJDES

Mbani gjithmonë syze dhe doreza mbrojtëse.

RREZIK: RREZIK SHPËRTHIMI

▪ Përdorni një prerës tubi për të hequr kompresorin. ▪ MOS e përdorni flakërimin e zgjerimit. ▪ Përdorni vetëm ftohës të miratuar dhe lubrifikantë.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

3 | Udhëzimet specifike për sigurinë e instaluesit

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

MOS e prekni kompresorin me duar të zhveshura.

Zgjidhja e problemeve (shihni

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

PARALAJMËRIM

▪ Kur kryeni një inspektim të kutisë së çelësit të njësisë, GJITHMONË sigurohuni që

njësia është e shkëputur nga tubat kryesorë. Fikni çelësin përkatës.

▪ Kur aktivizohet një pajisje sigurie, ndalni njësinë dhe gjeni pse pajisja e sigurisë u

aktivizua para rivendosjes. KURRË mos spostoni pajisjet e sigurisë apo të ndryshoni vlerat e tyre me një vlerë ndryshe nga ajo e cilësimit të parazgjedhjes nga fabrika. Nëse nuk arrini të gjeni shkakun e problemit, telefononi distributorin tuaj.

PARALAJMËRIM

Parandaloni rreziqet të shkaktuara nga rivendosja e shkujdesur e çelësit automatik termal: kjo aparaturë NUK DUHET të sigurohet përmes një pajisjeje të jashtme suiçing, siç është kohëmatësi, ose e lidhur me një qark që rregullisht NDIZET dhe FIKET nga shërbimi.

"15Zgjidhja e problemeve"[461]

)

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

▪ Kur njësia nuk është në përdorim, dritat LED në PCB fiken për të ruajtur energji. ▪ Edhe kur dritat LED janë të fikura, blloku i terminalit dhe PCB mund të vihen në

korrent.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

4 | Rreth kutisë

4 Rreth kutisë

4.1 Pamja e përgjithshme Rreth kutisë

Ky kapitull përshkruan çfarë duhet të bëni pasi kutia me njësinë e jashtme dorëzohet në vend.

Mbani këto parasysh:

▪ Njësia DUHET të kontrollohet për dëmtime gjatë dorëzimit. Çdo dëmtim DUHET

t'i raportohet menjëherë agjentit të ankesave të operatorit.

▪ Sill njësinë e paketuar sa më afër të jetë e mundur te pozicioni final i instalimit

për të parandaluar dëmtimin gjatë transportimit.

▪ Kur merrni në përdorim njësinë, merrni parasysh këto:

E brishtë, përdoreni njësinë me kujdes.

Mbajeni njësinë vertikalisht për të shmangur dëmtimin.

▪ Përgatitni rrugën përmes së cilës do ta fusni njësinë brenda paraprakisht.

4.2 Njësia e jashtme

4.2.1 Heqja nga paketimi e njësisë së brendshme

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

4.2.2 Menaxhimi i njësisë së jashtme

KUJDES

Për të shmangur lëndimet, MOS e prekni grykën e ajrit apo fletët prej alumini të njësisë.

Përdoreni njësinë e jashtme vetëm si më poshtë:

4 | Rreth kutisë

Sigurohuni që njësia është e vendosur në një sipërfaqe të sheshtë për të shmangur dëmtimin.

Nëse krahët prej alumini në njësi janë të përkulura, drejtoni ato me një krehër krahu ( siguruar nga instaluesi).

4.2.3 Heqja e aksesorëve nga njësia e jashtme

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

1 Ngrini njësinë e jashtme. 2 Hiqni aksesorët në fund të paketimit.

Udhëzuesi referencë i instaluesit

4 | Rreth kutisë

1×1× 1× 1× 1×

b c da e

a Masat e përgjithshme paraprake mbi sigurinë b Manuali i instalimit të njësisë së jashtme

c Etiketa e gazrave serë të fluoruara d Etiketa shumëgjuhëshe e gazrave serë të fluoruara e Etiketa e energjisë

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

5 Rreth njësisë

ALARM: MATERIAL QË NDIZET LEHTË

Ftohësi brenda kësaj njësie digjet lehtësisht.

5.1 Identifikimi

NJOFTIM

Kur instalon ose kryen servisin e disa njësive njëkohësisht, sigurohu të MOS ndërrosh panelet e servisit mes modeleve të ndryshme.

5.1.1 Etiketa e identifikimit: Njësia e jashtme

Vendndodhja

5 | Rreth njësisë

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

6 | Instalimi i njësisë

6 Instalimi i njësisë

Në këtë kapitull

PARALAJMËRIM

Instalimi duhet të kryhet nga një instalues, zgjedhja e materialeve dhe instalimi duhet të përputhet me legjislacionit e zbatueshëm. Në Evropë, EN378 është standardi i zbatueshëm.

6.1 Përgatitja e vendit të instalimit .............................................................................................................................................. 26

6.1.1 Kërkesat e vendit të instalimit për njësinë e jashtme ........................................................................................... 27

6.1.2 Kërkesat shtesë të vendit të instalimit për njësinë e jashtme në kohë të ftohta ................................................. 29

6.2 Hapja e njësisë ........................................................................................................................................................................ 30

6.2.1 Rreth hapjes së njësisë........................................................................................................................................... 30

6.2.2 Hapja e njësisë së jashtme ..................................................................................................................................... 30

6.3 Fiksimi i njësisë së jashtme..................................................................................................................................................... 30

6.3.1 Rreth montimit të njësisë së jashtme .................................................................................................................... 30

6.3.2 Masat paraprake kur montoni njësinë e jashtme ................................................................................................. 31

6.3.3 Sigurimi i strukturës së instalimit........................................................................................................................... 31

6.3.4 Instalimi i njësisë së jashtme.................................................................................................................................. 32

6.3.5 Sigurimi i kullimit .................................................................................................................................................... 32

6.3.6 Parandalimi i rrëzimit të njësisë së jashtme .......................................................................................................... 32

6.1 Përgatitja e vendit të instalimit

MOS e instaloni njësinë në vende që shpesh përdoren si vend pune. Në rast punimesh (p.sh. mprehje) ku krijohet shumë pluhur, njësia DUHET mbuluar.

Zgjidhni një vend instalimi me hapësirë të mjaftueshme për futjen dhe nxjerrjen e njësisë nga vendi.

KUJDES

▪ Kontrolloni nëse vendi i instalimit mund të mbajë peshën e njësisë. Instalimi i

dobët është i rrezikshëm. Mund edhe të shkaktojë dridhje ose zhurmë të pazakontë në operim.

▪ Ofron hapësirë të mjaftueshme shërbimi. ▪ MOS e instaloni njësinë në atë mënyrë që të bjerë në kontakt me tavanin ose

muret, sepse mund të shkaktojë dridhje.

▪ Zgjidh një vendndodhje ku zhurma e ajrit ose ajri i nxehtë/ftohtë çlirohet nga

njësia nuk shqetëson askënd.

▪ Siguro hapësirë të mjaftueshme rreth njësisë për kryerjen e servisit dhe

qarkullimit të ajrit.

▪ Shmangni zonat ku gazi i djegshëm ose produkti mund të ketë rrjedhje. ▪ Instaloni njësi, kabllo energjie dhe tela komunikimi të paktën 3 metra larg

televizorëve ose radiove për të penguar interferencën. Në varësi të valëve të radios, një distancë prej 3m mund të mos mjaftojë.

Udhëzuesi referencë i instaluesit

NJOFTIM

MOS vendosni sende poshtë njësisë së brendshme dhe/ose të jashtme që mund të njomet. Përndryshe kondensimi te njësia kryesore ose tubat e ftohësit, pisllëku i ajrit të filtrit ose bllokimi i drenazhit mund të shkaktojë pikim dhe sendet poshtë njësisë mund të bëhen pis ose dëmtohen.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

PARALAJMËRIM

>150

>50

>300

(mm)

>100

>50

>150

>50

>100

6.1.1 Kërkesat e vendit të instalimit për njësinë e jashtme

INFORMACION

Gjithashtu lexoni kërkesat e mëposhtme:

▪ "2Masat paraprake të sigurisë së përgjithshme"[47]. ▪ "7.1.3Gjatësia e tubacionit të ftohësit dhe diferenca e lartësisë"[435].

Mbani parasysh këto udhëzime për hapësirën:

6 | Instalimi i njësisë

a Dalja e ajrit b Hyrja e ajrit

NJOFTIM

Lartësia e murit në krahun e daljes të njësisë së jashtme DUHET të jetë ≤1200mm.

NJOFTIM

▪ MOS i vendosni njësitë mbi njëra-tjetrën. ▪ MOS e varni njësinë në tavan.

Erërat e forta (≥18km/h) që fryjnë kundër shkarkuesit të ajrit të njësisë së jashtme shkaktojnë qark të shkurtër (thithja e ajrit të shkarkuar). Kjo mund të rezultojë në:

▪ përkeqësimin e kapacitetit operacional; ▪ përshpejtim të shpeshtë të acarit në operacionin e ngrohjes; ▪ përçarje të operacionit për shkak të uljes së presionit të ulët ose ngritjes së

presionit të lartë;

▪ prishjen e ventilatorit (nëse një erë e fortë fryn vazhdimisht kundër ventilatorit,

ai mund të nisë të rrotullohet shumë shpejt, derisa të prishet).

Rekomandohet instalimi i një pllake panelesh kur shkarkuesi i ajrit është e ekspozuar ndaj erës.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

6 | Instalimi i njësisë

Rekomandohet instalimi i njësisë së jashtme me pjesën hyrëse të ajrit përballë me murin dhe JO drejtpërdrejt e ekspozuar ndaj erës.

a Pllaka parandaluese b Drejtimi mbizotërues i erës

c Dalja e ajrit

MOS e instalo njësinë në vendet e mëposhtme:

▪ Zonat e ndjeshme ndaj zërit (p.sh. afër një dhome gjumi), në mënyrë që zhurma

e operimit të mos shkaktojë shqetësime. Shënim: Nëse zëri matet në kushtet aktuale të instalimit, vlera e matur duhet të

jetë më e lartë se niveli i presionit të zërit që përmendet te Spektri i zërit në librin e të dhënave për shkak të zhurmës mjedisore dhe reflektimeve të zërit.

INFORMACION

Niveli i presionit të zërit është më pak se 70dBA.

▪ Në vende ku në atmosferë ka prani piklash prej vaji mineralesh, spërka ose avull.

Pjesët plastike mund të përkeqësohen dhe të bien ose mund të shkaktojnë rrjedhje uji.

NUK rekomandohet instalimi i njësisë në vendet vijuese, sepse mund të shkurtojnë jetëgjatësinë e njësisë:

▪ Aty ku voltazhi luhatet shumë ▪ Në automjete ose mjete lundrimi ▪ Aty ku ka prani të avullit acidik ose alkalik

Instalimi pranë detit. Kontrolloni që njësia e jashtme NUK ekspozohet direkt

ekspozohet me erën e detit. Kjo bëhet për të parandaluar gërryerjen e shkaktuar nga niveli i lartë i kripës në ajër, e cila mund të shkurtojë jetëgjatësinë e njësisë.

Instaloni njësinë e jashtme larg erës së detit. Shembull: Mbrapa ndërtesës.

Udhëzuesi referencë i instaluesit

Nëse njësia e jashtme është e ekspozuar direkt me erën e detit, instaloni një pengues ere.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

6 | Instalimi i njësisë

▪ Lartësia e penguesit të erës≥1.5×lartësia e njësisë së jashtme ▪ Mbani parasysh kërkesat e hapësirës kur instaloni penguesin e erës.

a Era e detit b Ndërtesa

c Njësia e jashtme

d Penguesi i erës

Njësia e jashtme është projektuar vetëm për instalim jashtë dhe për temperatura ambienti brenda këtyre gamave:

Modaliteti i ftohjes Modaliteti i ngrohjes

–10~46°C DB –25~24°C DB

6.1.2 Kërkesat shtesë të vendit të instalimit për njësinë e jashtme në kohë të ftohta

Mbroni njësinë e jashtme kundër reshjeve të drejtpërdrejta të dëborës dhe kujdesuni që njësia e jashtme të mos mbulohet KURRË me dëborë.

a Kapak dëbore ose strehë b Bazamenti

c Drejtimi mbizotërues i erës

d Dalja e ajrit

Rekomandohet lënia e të paktën 150mm hapësirë të lirë poshtë njësisë (300mm për zona me rënie të larta dëbore). Përveç kësaj, sigurohuni që njësia është e pozicionuar të paktën 100mm mbi nivelin maksimal të dëborës që pritet të bjerë. Nëse nevojitet, ndërtoni një bazament. Shikoni "6.3 Fiksimi i njësisë së

jashtme"[430] për më shumë informacione.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Në zona me reshje të mëdha dëbore është shumë e rëndësishme të zgjidhet një vend instalimi ku bora NUK ndikon te njësia. Nëse është e mundur rënia e pjesshme e dëborës, sigurohuni që bobina e shkëmbyesit të nxehtësisë NUK ndikohet nga dëbora. Nëse është e nevojshme, instaloni një kapak dëbore ose strehë dhe një bazament.

Udhëzuesi referencë i instaluesit

6 | Instalimi i njësisë

1×

6.2 Hapja e njësisë

6.2.1 Rreth hapjes së njësisë

6.2.2 Hapja e njësisë së jashtme

Në raste të caktuara, duhet ta hapni njësinë. Shembull:

▪ Kur lidhni tubacionin e ftohësit ▪ Kur bëni lidhjen e instalimeve elektrike ▪ Kur bëni mirëmbajtjen ose servisimin e njësisë

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

MOS e lini njësinë të pambikëqyrur kur hiqet kapaku i servisit.

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

6.3 Fiksimi i njësisë së jashtme

6.3.1 Rreth montimit të njësisë së jashtme

Kur

Njësia e jashtme dhe e brendshme duhet të montohen para se të lidhet tubacioni i ftohësit.

Udhëzuesi referencë i instaluesit

Ngarkesa tipike e punës

Montimi i njësisë së jashtme zakonisht përbëhet nga këto faza:

1 Sigurimi i strukturës së instalimit. 2 Instalimi i njësisë së jashtme. 3 Sigurimi i kullimit. 4 Parandalimi i rrëzimit të njësisë. 5 Mbrojtja e njësisë kundër borës dhe erës duke instaluar një kapak dëbore dhe

pllaka bllokuese. Shikoni "6.1Përgatitja e vendit të instalimit"[426].

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

4P518023-11H – 2021.03

Seria R32 e ndarjes

6.3.2 Masat paraprake kur montoni njësinë e jashtme

20 mm

330

524

211

(mm)

211

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitujt vijues:

▪ "2Masat paraprake të sigurisë së përgjithshme"[47] ▪ "6.1Përgatitja e vendit të instalimit"[426]

6.3.3 Sigurimi i strukturës së instalimit

Kontrolloni fuqinë dhe nivelin e tokës së instalimit në mënyrë që njësia të mos shkaktojë ndonjë dridhje apo zhurmë në operim.

Përdorni një llastik kundër dridhjeve (siguruar nga instaluesi) në rastet kur dridhjet ato i transmetohen ndërtesës.

Fiksoni njësinë në mënyrë të sigurt me anë të bulonave të themelit në përputhje me vizatimin e themelit.

Përgatisni 4 sete bulonash spirance M8 ose M10, dado dhe rondele (siguruar nga instaluesi).

6 | Instalimi i njësisë

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

a 100mm mbi nivelin e pritur të dëborës

Udhëzuesi referencë i instaluesit

6 | Instalimi i njësisë

4× M8/M10

6.3.4 Instalimi i njësisë së jashtme

6.3.5 Sigurimi i kullimit

▪ Sigurohuni që uji i kondensuar mund të hiqet si duhet. ▪ Instaloni njësinë në një bazë për t'u siguruar që ka kullim të përshtatshëm për të

shmangur mbledhjen e akullit.

▪ Përgatisni një kanal për kullimin e ujit përreth burimit për të kulluar ujin e ndotur

nga njësia.

▪ Shmangni rrjedhjen e ujit të kulluar mbi rrugën e kalimtarëve që të MOS bëhet e

rrëshqitshme në rast të ngrirjes së temperaturave.

▪ Nëse e instaloni njësinë në një skelet, instaloni një pllakë kundër ujit brenda

150mm nga ana fundore e njësisë për të parandaluar ujin që të hyjë në njësi dhe për të shmangur pikimin e ujit të kulluar (shikoni figurën e mëposhtme).

NJOFTIM

Nëse njësia instalohet në një klimë të ftohtë, merrni masat e duhura që uji i kondensuar NUK MUND të ngrijë.

INFORMACION

Për informacione mbi alternativat e mundshme, kontaktoni distributorin tuaj.

6.3.6 Parandalimi i rrëzimit të njësisë së jashtme

Udhëzuesi referencë i instaluesit

Në rast se njësia instalohet në vende ku era e fortë mund të anojë njësinë, merrni këto masa:

1 Përgatisni 2 kabllo siç tregohet në ilustrimin vijues (furnizuar nga klienti). 2 Vendosni 2 kabllo mbi njësinë e jashtme. 3 Vendosni një fletë shtresë gome mes kabllove dhe njësisë së jashtme për të

penguar kabllot të gërvishtin bojën (furnizuar nga klienti).

4 Bashkoni fundet e kabllove. 5 Shtrëngoni kabllot.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

6 | Instalimi i njësisë

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

7 | Instalimi i tubacionit

7 Instalimi i tubacionit

Në këtë kapitull

7.1 Përgatitja e tubacionit të ftohësit .......................................................................................................................................... 34

7.1.1 Kërkesat e tubacionit të ftohësit ........................................................................................................................... 34

7.1.2 Izolimi i tubacionit të ftohësit ................................................................................................................................ 35

7.1.3 Gjatësia e tubacionit të ftohësit dhe diferenca e lartësisë ................................................................................... 35

7.2 Lidhja e tubacionit të ftohësit ................................................................................................................................................ 35

7.2.1 Lidhja e tubacionit të ftohësit me njësinë e brendshme ...................................................................................... 36

7.2.2 Masat paraprake kur bëhet lidhja e tubacionit të ftohësit ................................................................................... 36

7.2.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit............................................................................................. 37

7.2.4 Udhëzimet për përthyerjen e tubit........................................................................................................................ 38

7.2.5 Ngjeshje e fundit të tubit ....................................................................................................................................... 38

7.2.6 Përdorimi i valvulit të ndalimit dhe portës së shërbimit ....................................................................................... 39

7.2.7 Lidhja e tubacionit të ftohësit me njësinë e jashtme ............................................................................................ 41

7.3 Kontrolli i tubacionit të ftohësit ............................................................................................................................................. 41

7.3.1 Rreth kontrollit të tubacionit të ftohësit ............................................................................................................... 41

7.3.2 Masat paraprake kur kontrolloni tubacionin e ftohësit ........................................................................................ 41

7.3.3 Kontrolli për rrjedhje .............................................................................................................................................. 42

7.3.4 Tharje me vakum.................................................................................................................................................... 42

7.1 Përgatitja e tubacionit të ftohësit

7.1.1 Kërkesat e tubacionit të ftohësit

INFORMACION

Lexoni gjithashtu masat paraprake dhe kërkesat në "2Masat paraprake të sigurisë së

përgjithshme"[47].

KUJDES

NJOFTIM

Tubacioni dhe pjesë të tjera presioni do të jenë të përshtatshme për ftohësin. Përdorni bakër fosforik dhe deoksidues pa shtresa për ftohësin.

▪ Materialet e huaja brenda tubave (përfshirë vajrat për fabrikimin) duhet të jenë

≤30mg/10m.

Diametri i tubacionit të ftohësit

Materiali i tubacionit të ftohësit

Udhëzuesi referencë i instaluesit

Tubacioni i lëngjeve Tubacioni i gazrave

Ø6,4mm Ø9,5mm

▪ Materiali i tubacionit: Bakër i butë acido-fosforik i deoksiduar ▪ Lidhjet me ngjeshje: Përdor vetëm material të kalitur. ▪ Shkalla e kalitjes dhe trashësia e tubacioneve:

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

7 | Instalimi i tubacionit

ØiØ

ØpØ

Outer diameter (Ø) Temper grade Thickness (t)

6.4mm (1/4") Annealed (O) ≥0.8mm

9.5mm (3/8") Annealed (O)

(a)

Në varësi të legjislacionit në fuqi dhe presionit maksimal në gjendje të pune të njësisë (shihni "PS High" te pllaka e emrit të njësisë), mund të kërkohet një trashësi më e madhe e tubacionit.

7.1.2 Izolimi i tubacionit të ftohësit

▪ Përdor sfungjer polietileni si material izolimi:

- me një shkallë transferimi të nxehtësisë mes 0,041 dhe 0,052W/mK (0,035 dhe

0,045kcal/mh°C)

- me një rezistencë ndaj ngrohjes prej të paktën 120°C

▪ Trashësia e izolimit

Diametri periferik i tubit

(Øp)

6,4mm (1/4") 8~10mm ≥10mm

9,5mm (3/8") 10~14mm ≥13mm

Diametri i brendshëm i

izolimit (Øi)

(a)

Trashësia e izolimit (t)

Nëse temperatura është më e lartë se 30°C dhe lagështia është më e madhe se RH 80% (lagështia relative), trashësia e materialeve të izolimit duhet të jetë të paktën 20mm për të parandaluar kondensimin mbi sipërfaqen e izolimit.

7.1.3 Gjatësia e tubacionit të ftohësit dhe diferenca e lartësisë

Çfarë? Distanca

Gjatësia maksimale e lejuar e tubit 20m

Gjatësia minimale e lejuar e tubit 1,5m

Diferenca e lartësisë maksimale të lejuar 15m

7.2 Lidhja e tubacionit të ftohësit

KUJDES

▪ Nuk duhet të ketë kallajisje ose saldim në terren për njësitë me ftohës R32 gjatë

transportit.

▪ Gjatë instalimit të sistemit të ftohjes, bashkimi i pjesëve me të paktën njërën

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

7 | Instalimi i tubacionit

7.2.1 Lidhja e tubacionit të ftohësit me njësinë e brendshme

7.2.2 Masat paraprake kur bëhet lidhja e tubacionit të ftohësit

Para lidhjes së tubacionit të ftohësit

Sigurohu që njësia e jashtme dhe e brendshme janë montuar.

Ngarkesa tipike e punës

Lidhja e tubacionit të ftohësit përfshin:

▪ Lidhja e tubacionit të ftohësit me njësinë e brendshme ▪ Lidhja e tubacionit të ftohësit me njësinë e jashtme ▪ Izolimi i tubacionit të ftohësit ▪ Mbajtja parasysh e udhëzimeve për:

- Lakimin e tubit

- Zgjerimin e fundeve të tubit

- Përdorimin e valvuleve të ndërprerjes

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitujt vijues:

▪ "2Masat paraprake të sigurisë së përgjithshme"[47] ▪ "7.1Përgatitja e tubacionit të ftohësit"[434]

RREZIK: RREZIK DJEGIEJE//PËRVËLIMI

KUJDES

▪ Përdorni dadon e zgjerimit që është vendosur në njësi. ▪ Për të parandaluar rrjedhje të gazit, vendosni vaj ngrirjeje vetëm në brendësi të

pjesës së zgjeruar. Përdorni vaj ngrirjeje për R32.

▪ MOS i përdorni sërish kyçet.

KUJDES

Materiali tharës mund të shpërbëhet dhe dëmtojë sistemin.

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

7 | Instalimi i tubacionit

NJOFTIM

Merr parasysh masat vijuese paraprake për tubacionin e ftohësit:

▪ Shmang çdo gjë, përveç përzierjes së ftohësit të përcaktuar në ciklin e ftohësit

(p.sh. ajri).

▪ Përdor vetëm R32 kur shton ftohës. ▪ Përdor vetëm veglat e instalimit (p.sh. kompleti i matësit të kolektorit), që

përdoren ekskluzivisht për instalimet R32 për t'i rezistuar presionit dhe për të penguar materialet e huaja (p.sh. vajërat mineralë dhe lagështinë) nga përzierja në sistem.

▪ Instalo tubacionin që ngjeshja MOS t'i nënshtrohet tensionit mekanik. ▪ Mbroje tubacionin siç përshkruhet në tabelën vijuese për të penguar pisllëkun,

lëngjet ose pluhurin nga hyrja në tubacion.

▪ Kujdes kur kalon tuba bakri nga muret (shiko figurën poshtë).

Njësia Periudha e instalimit Metoda e mbrojtjes

Njësia e jashtme >1muaj Shtrëngo tubin

<1muaj Shtrëngo tubin ose lidhe

Njësia e brendshme Pavarësisht periudhës

INFORMACION

MOS e hap valvulin e ndalimit të ftohësit para se të kontrollosh tubacionin e ftohësit. Kur duhet të ngarkosh ftohës shtesë rekomandohet hapja e valvulit të ndalimit të ftohësit pas ngarkimit.

PARALAJMËRIM

7.2.3 Udhëzime kur kryen lidhjen e tubacionit të ftohësit

Merrni parasysh udhëzimet vijuese kur lidhni tubat:

me ngjitëse

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

▪ Vidhni sipërfaqen e brendshme të telit të zgjeruar me vaj eteri ose esteri kur

lidhni dadon e telit të zgjeruar. Shtrëngojeni 3 ose 4 herë me dorë, para se ta shtrëngoni mirë.

▪ Përdorni GJITHMONË 2 çelësa së bashku kur lironi një dado të telit të zgjeruar. ▪ Përdorni GJITHMONË një çelës dhe çift rrotullues së bashku për të shtrënguar

dadon e telit të zgjeruar kur lidhni tubacionin. Kjo kryhet për të parandaluar plasaritjen dhe rrjedhjet e dados.

Udhëzuesi referencë i instaluesit

7 | Instalimi i tubacionit

0.4~0.8

±2

45°

90°

±2

ØA

a b

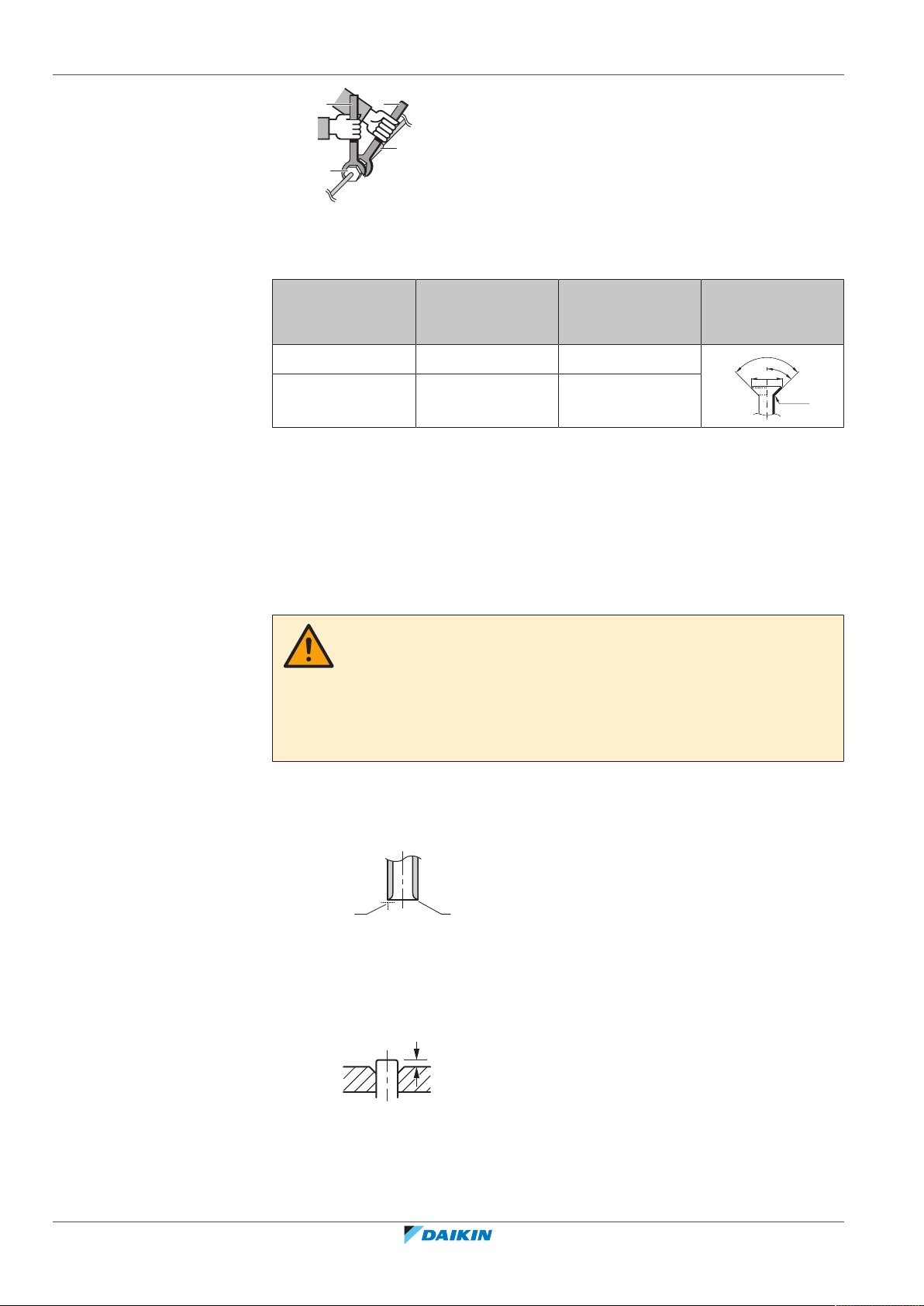

7.2.4 Udhëzimet për përthyerjen e tubit

a Çift rrotullues b Çelës

c Bashkues tubacioni d Dado teli të zgjeruar

Madhësia e

tubacionit (mm)

Çift rrotullues për

shtrëngim (N•m)

Dimensionet e telit

të zgjeruar (A)

Forma e telit

zgjerues (mm)

(mm)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Përdor një përthyes për përthyerjen. Të gjitha përthyerjet e tubave duhet të jenë sa më të buta të jetë e mundur (rrezja e përthyerjes duhet të jetë 30~40 mm ose më e madhe).

7.2.5 Ngjeshje e fundit të tubit

1 Priteni fundin e tubit me një prerës. 2 Hiqni gërvimat me sipërfaqen prerëse përmbys në mënyrë që ciflat MOS të

hyjnë në tub.

3 Hiqni dadon e zgjerimit nga valvuli i ndërprerjes dhe vendoseni atë në tub. 4 Zgjeroni tubin. Caktoni pikërisht pozicionin siç tregohet në figurën e

mëposhtme.

KUJDES

▪ Ngjeshja e paplotë mund të shkaktojë rrjedhje të gazit të ftohësit. ▪ MOS ripërdor ngjeshje. Përdor ngjeshje të reja për të parandaluar rrjedhjen e

gazit të ftohësit.

▪ Përdor dado ngjeshëse që përfshihen me njësinë. Përdorimi i dadove të

ndryshme ngjeshëse mund të shkaktojë rrjedhjen e gazit të ftohësit.

a Prisni me saktësi në këndet e duhura. b Hiqni ciflat.

Udhëzuesi referencë i instaluesit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

7 | Instalimi i tubacionit

a b

Vegël ngjeshëse për

R32 (lloj shtrëngimi)

Lloj shtrëngimi

(Lloji Ridgid)

A 0~0,5mm 1,0~1,5mm 1,5~2,0mm

5 Kontrolloni që zgjerimi të kryhet si duhet.

a Sipërfaqja e brendshme e zgjerimit DUHET të jetë e përsosur. b Fundi i tubit DUHET të zgjerohet në mënyrë të barabartë në një rreth të përkryer.

c Sigurohuni që të përputhet dadoja e zgjerimit.

7.2.6 Përdorimi i valvulit të ndalimit dhe portës së shërbimit

KUJDES

MOS i hapni valvulet para se të mbarojë zgjerimi i telit. Kjo do të shkaktonte rrjedhje të gazit të ftohësit.

Vegël tradicionale ngjethëse

Lloji i dados anësore

(Lloji Imperial)

Trajtimi i valvulit të ndalimit

Merrni parasysh këto udhëzime:

▪ Valvulet e ndërprerjes mbyllen që në fabrikë. ▪ Figura vijuese tregon pjesët e valvulit të ndërprerjes që kërkohen kur përdoret

valvuli.

a Porta e shërbimit dhe kasketa e portës së shërbimit b Valvuli automatik

c Lidhja e tubacionit në ambient të hapur

d Kasketa e valvulit automatik

▪ Mbajini të dy valvulet e ndërprerjes të hapura gjatë përdorimit. ▪ MOS ushtroni forcë të tepërt ndaj valvulit automatik. Kjo gjë mund të thyejë

trupin e valvulit.

▪ GJITHMONË kontrolloni të siguroni valvulin e ndërprerjes me një çelës, pastaj

lironi ose shtrëngoni dadon e zgjeruar me një çift rrotullues. MOS e vendosni çelësin mbi kasketën e valvulit automatik, sepse mund të shkaktojë rrjedhje të ftohësit.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

a Çelës b Çift rrotullues

Udhëzuesi referencë i instaluesit

7 | Instalimi i tubacionit

Hapja/mbyllja e valvulit të ndalimit

▪ Kur pritet që presioni në gjendje pune do të jetë i ulët (p.sh. kur ftohja kryhet kur

temperatura e jashtme e ajrit është e ulët), izoloni mjaftueshëm dadon e zgjeruar te valvuli i ndërprerjes në linjën e gazit me izolant silici për të parandaluar ngrirjen.

Izolant silici, sigurohuni që nuk ka boshllëqe.

1 Hiqni kapakun e valvulit të ndërprerjes. 2 Vendosni një çelës heksagon (ana e lëngjeve: 4mm, ana e gazrave: 6mm) te

bishti i valvulit dhe rrotullojeni atë:

Në drejtim të kundërt të akrepave të orës për ta hapur Në drejtim të akrepave të orës për ta mbyllur

3 Kur valvuli i ndërprerjes NUK MUND të rrotullohet më, ndaloni rrotullimin. 4 Instaloni kapakun e valvulit të ndërprerjes.

Rezultati: Tani valvuli është i hapur/mbyllur.

Trajtimi i kapakut të valvulit me mbyllje automatike

▪ Kasketa e valvulit automatik është i izoluar aty ku tregohet me shigjetë. MOS e

dëmtoni atë.

▪ Pas përdorimit të valvulit të ndërprerjes, shtrëngoni kasketën e valvulit automatik

dhe kontrolloni për rrjedhje të ftohësit.

Kasketa e valvulit

Gjerësia e çelësit (mm) Çift rrotullues për

automatik

Ana e lëngut 17 15~17

Ana e gazit 22 21~28

Trajtimi i kapakut të shërbimit

▪ GJITHMONË përdorni një zorrë të pajisur me një gjilpërë depresori të valvulit,

meqenëse porta e shërbimit është një valvul i llojit Schrader.

shtrëngim (N∙m)

Udhëzuesi referencë i instaluesit

▪ Pas përdorimit të portës së shërbimit, shtrëngoni kasketën e portës së shërbimit

dhe kontrolloni për rrjedhje të ftohësit.

Artikulli Çift rrotullues për shtrëngim (N∙m)

Kasketa e portës së shërbimit 11~14

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

7.2.7 Lidhja e tubacionit të ftohësit me njësinë e jashtme

▪ Gjatësia e tubacionit. Mbajeni tubacionin e terrenit sa më shkurt të jetë i

mundur.

▪ Mbrojtja e tubacionit. Mbroni tubacionin e terrenit nga dëmtimi fizik.

1 Bëni lidhjen e ftohësit të lëngut nga njësia e brendshme me valvulin e

ndërprerjes së lëngut të njësisë së jashtme.

a Valvul i ndërprerjes së lëngjeve b Valvuli i ndërprerjes së gazrave

c Porta e shërbimit

2 Bëni lidhjen e ftohësit të gazit nga njësia e brendshme me valvulin e

ndërprerjes së gazit të njësisë së jashtme.

NJOFTIM

Rekomandohet që tubacioni i ftohësit mes njësisë së brendshme dhe të jashtme është i instaluar në një sistem tubash ose tubacioni i ftohësit është i veshur me ngjitëse.

7 | Instalimi i tubacionit

7.3 Kontrolli i tubacionit të ftohësit

7.3.1 Rreth kontrollit të tubacionit të ftohësit

Tubacioni i brendshëm i ftohësit të njësisë së jashtme është testuar në fabrikë për rrjedhje. Ju duhet vetëm të kontrolloni tubacionin e jashtëm të ftohësit të njësisë së jashtme.

Para kontrollit të tubacionit të ftohësit

Sigurohuni që tubacioni i ftohësit është i lidhur mes njësisë së jashtme dhe asaj të brendshme.

Ngarkesa tipike e punës

Kontrolli i tubacionit të ftohësit në mënyrë tipike përbëhet nga fazat e mëposhtme:

1 Kontrolli për rrjedhje në tubacionin e ftohësit. 2 Kryerja e tharjes me vakum për të hequr të gjithë lagështinë, ajrin ose azotin

nga tubacioni i ftohësit.

Nëse ekziston mundësia e pranisë së lagështisë në tubacionin e ftohësit (për shembull, në tubacion mund të ketë hyrë ujë), së pari kryeni procedurën më poshtë të tharjes me vakum derisa të jetë hequr e gjithë lagështia.

7.3.2 Masat paraprake kur kontrolloni tubacionin e ftohësit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitujt vijues:

▪ "2Masat paraprake të sigurisë së përgjithshme"[47] ▪ "7.1Përgatitja e tubacionit të ftohësit"[434]

Udhëzuesi referencë i instaluesit

7 | Instalimi i tubacionit

7.3.3 Kontrolli për rrjedhje

NJOFTIM

Përdorni një pompë vakumi me 2 faza me një valvul pa kthim, që mund të zbrazet në një presion prej −⁠100,7kPa (−⁠1,007atmosferë) (5Torrë absolutë). Sigurohuni që vaji i pompës nuk rrjedh në anë të kundërt me sistemin kur pompa nuk është në punë.

NJOFTIM

Përdorni këtë pompë vakumi ekskluzivisht për R32. Përdorimi i të njëjtës pompë për ftohës të tjerë mund të dëmtojë pompën dhe njësinë.

NJOFTIM

▪ Lidhni pompën e vakumit me portën e shërbimit të valvulit të ndërprerjes së

gazrave.

▪ Sigurohuni që valvuli i ndërprerjes së gazrave dhe të lëngjeve janë të mbyllura

mirë para kryerjes së testimit ose tharjes me vakum.

NJOFTIM

MOS e tejkaloni presionin maksimal të punës së njësisë (shikoni "PS High" në pllakën e emërtimit të njësisë).

1 Ngarkoni sistemin me gaz nitrogjeni deri te matësi në një presion prej të

2 Kontrolloni për rrjedhje duke përdorur zgjidhjen e testimit me flluska për të

3 Shkarkoni të gjithë gazin nitrogjen.

7.3.4 Tharje me vakum

NJOFTIM

GJITHMONË përdor një zgjidhje të rekomanduar testimi me flluskë nga grosisti yt.

KURRË mos përdor ujë me sapun:

▪ Uji me sapun mund të shkaktojë plasaritje të përbërësve, si dadon e zgjerimit ose

kasketën e valvulit të ndalimit.

▪ Uji me sapun mund të përmbajë kripë, e cila thith lagështinë që do të ngrijë kur

tubacioni ftohet.

▪ Uji me ujë përmban amoniak, i cili mund të çojë në gërryerjen e nyejve ngjeshëse

(mes dados ngjeshëse të tunxhit dhe flakërimit të bakrit).

paktën 200 kPa (2 atmosferë). Rekomandohet mbajtja në presion deri në 3000kPa (30atmosferë) për të kapur rrjedhjet e vogla.

gjitha lidhjet.

RREZIK: RREZIK SHPËRTHIMI

MOS e nisni njësinë nëse është zbrazur me vakum.

Udhëzuesi referencë i instaluesit

Lidhni pompën e vakumit dhe kolektorin si më poshtë:

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

7 | Instalimi i tubacionit

ihj

abc

f f

a Matësi i presionit të ulët b Kolektori i matësit

c Matësi i presionit të lartë d Valvuli i presionit të ulët (Lo) e Valvuli i presionit të lartë (Hi)

f Zorrat e ngarkimit g Pompa e vakumit h Kasketat e valvulit

i Porta e shërbimit

j Valvuli i ndërprerjes së gazrave k Valvul i ndërprerjes së lëngjeve

1 Zbrazni sistemin derisa presioni në kolektor të tregojë −0,1MPa (−1bar). 2 Lëreni siç është për 4-5minuta dhe kontrolloni presionin:

Nëse presioni… Pastaj…

Nuk ndryshon Nuk ka lagështi në sistem. Kjo

procedurë ka mbaruar.

Rritet Në sistem ka lagështi. Kaloni në hapin

tjetër.

3 Zbrazni sistemin për të paktën 2orë deri sa të arrijë presionin e kolektorit prej

−0,1MPa (−1bar).

4 Pas FIKJES së pompës, kontrolloni presionin për të paktën 1orë. 5 Nëse NUK arrini vakumin e synuar ose NUK MUND të ruani vakumin për 1orë,

bëni këto:

▪ Kontrolloni sërish për rrjedhje. ▪ Kryeni sërish tharje me vakum.

NJOFTIM

Sigurohuni të hapni valvulet e ndalimit pas instalimit të tubacionit të ftohësit dhe tharjes me vakum. Ekzekutimi i sistemit me valvulet e ndalimit të mbyllura mund të prishë kompresorin.

INFORMACION

Pas hapjes së valvulit të ndalimit, ekziston mundësia që presioni në tubacionin e ftohësit të MOS rritet. Kjo mund të shkaktohet nga p.sh. gjendja e mbyllur e valvulit

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

të zgjerimit në qarkun e njësisë së jashtme, por NUK përfaqëson asnjë problem për operimin e saktë të njësisë.

Udhëzuesi referencë i instaluesit

8 | Ngarkimi i ftohësit

8 Ngarkimi i ftohësit

Në këtë kapitull

8.1 Rreth ftohësit të ngarkimit

8.1 Rreth ftohësit të ngarkimit ..................................................................................................................................................... 44

8.2 Rreth ftohësit.......................................................................................................................................................................... 45

8.3 Masat paraprake kur ngarkoni ftohësin................................................................................................................................. 46

8.4 Për të përcaktuar sasinë shtesë të ftohësit ........................................................................................................................... 46

8.5 Përcaktimi i sasisë së plotë të ringarkimit.............................................................................................................................. 46

8.6 Ngarkimi i ftohësit shtesë....................................................................................................................................................... 46

8.7 Për të ngjitur etiketën e gazeve serrë të fluorinuara............................................................................................................. 47

Njësia e jashtme është e ngarkuar me ftohës që nga dalja prej fabrike, por në disa raste mund të nevojiten të mëposhtmet:

Çfarë Kur

Ftohës me mbushje shtesë Kur gjatësia e përgjithshme e tubacionit

të lëngjeve është më e madhe nga sa përcaktohet (shikoni më vonë).

Ftohës me rimbushje të plotë Shembull:

▪ Kur zhvendoset sistemi. ▪ Pas një rrjedhjeje.

Ftohës me mbushje shtesë

Para mbushjes së ftohësit shtesë, sigurohuni që të kontrollohet tubacioni i ftohësit

të jashtëm të njësisë së jashtme (testim për rrjedhje, tharje me vakuum).

INFORMACION

Në varësi të njësive dhe/ose kushteve të instalimit, mund të jetë e nevojshme lidhja e instalimeve elektrike para se të ngarkoni ftohësin.

Puna tipike – Zakonisht mbushja e ftohësit shtesë përbëhet nga fazat vijuese:

1 Përcaktimi nëse dhe sa duhet mbushje shtesë duhet të kryeni.

2 Nëse shihet e nevojshme, mbushet ftohësi shtesë.

3 Plotësimi i etiketës së gazrave serë të fluorinuar si dhe ngjitja e saj brenda

njësisë së jashtme.

Ftohës me rimbushje të plotë

Para mbushjes së ftohësit shtesë, sigurohuni që të kryhen veprimet vijuese:

Udhëzuesi referencë i instaluesit

1 I gjithë ftohësi rikuperohet nga sistemi.

2 Kontrollohet tubacioni i jashtëm i njësisë së jashtme (testim për rrjedhje,

tharje me vakuum).

3 Kryhet tharja me vakuum i tubacionit të ftohësit të brendshëm të njësisë së

jashtme.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

Puna tipike – Zakonisht ftohësi me rimbushje të plotë përbëhet nga fazat vijuese:

1 Përcaktimi i sasisë së ftohësit për mbushje.

2 Ngarkimi i ftohësit.

3 Plotësimi i etiketës së gazrave serë të fluorinuar si dhe ngjitja e saj brenda

8.2 Rreth ftohësit

Ky produkt përmban gazra serë me fluor. MOS i lësho gazrat në atmosferë. Lloji i ftohësit: R32 Vlera e mundshme e ngrohjes globale (GWP): 675

8 | Ngarkimi i ftohësit

NJOFTIM

Para ringarkimit të plotë, kryeni tharje me vakuum edhe në tubacionin e brendshëm të ftohësit të njësisë së jashtme.

njësisë së jashtme.

ALARM: MATERIAL QË NDIZET LEHTË

Ftohësi brenda kësaj njësie digjet lehtësisht.

PARALAJMËRIM

▪ MOS i shpo apo digj pjesët e ciklit të ftohësit. ▪ MOS përdor materiale pastrimi ose mjete për të përshpejtuar procesin e heqjes

së akullit ndryshe nga ato që rekomandohen nga prodhuesi.

▪ Ki parasysh që ftohësi brenda sistemit është pa aromë.

PARALAJMËRIM

Fikni çdo pajisje ngrohëse të djegshme, ajrosni dhomën dhe kontaktoni distributorin ku keni blerë njësinë.

MOS e përdorni njësinë derisa një person shërbimit të konfirmojë që pjesa nga e cila ka rrjedhë ftohësi është riparuar.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

PARALAJMËRIM

KURRË mos prekni në mënyrë të drejtpërdrejtë asnjë ftohës me rrjedhje aksidentale. Kjo mund të rezultojë në plagë të rënda të shkaktuara nga morthi.

Udhëzuesi referencë i instaluesit

8 | Ngarkimi i ftohësit

8.3 Masat paraprake kur ngarkoni ftohësin

8.4 Për të përcaktuar sasinë shtesë të ftohësit

INFORMACION

Lexo gjithashtu masat paraprake dhe kërkesat në kapitujt vijues:

▪ "2Masat paraprake të sigurisë së përgjithshme"[47] ▪ "7.1Përgatitja e tubacionit të ftohësit"[434]

Nëse gjatësia e tubacionit

të lëngjeve është…

≤10m MOS shtoni ftohës shtesë.

>10m R=(gjatësia totale (m) e tubacionit të

lëngjeve–⁠10m)×0,020 R=Ngarkesë shtesë (kg) (rrumbullakosur në njësi prej

0,01kg)

INFORMACION

Gjatësia e tubacionit është gjatësia me të vetmin drejtim të tubacionit të lëngut.

8.5 Përcaktimi i sasisë së plotë të ringarkimit

INFORMACION

Nëse është i nevojshëm një ringarkim i plotë, ngarkesa totale e ftohësit është: ngarkesa e ftohësit që kur del nga fabrika (shikoni pllakën e emrit të njësisë) + sasinë shtesë të përcaktuar.

Pastaj…

8.6 Ngarkimi i ftohësit shtesë

Udhëzuesi referencë i instaluesit

PARALAJMËRIM

▪ Përdorni vetëm R32 si ftohës. Substancat e tjera mund të shkaktojnë shpërthime

dhe aksidente.

▪ R32 përmban gazra serë të fluorinuara. Vlera e tyre për ndikuar te ngrohja

globale (GWP) është 675. MOS i lëshoni këto gazra në atmosferë.

▪ Kur ngarkoni ftohësin, përdorni GJITHMONË doreza dhe syze mbrojtëse.

KUJDES

Për të shmangur shkatërrimin e kompresorit, MOS ngarkoni më shumë se sasia e specifikuar e ftohësit.

Kushti paraprak: Para ngarkimit të ftohësit, sigurohuni që tubacioni i ftohësit është i lidhur dhe i kontrolluar (testimi për rrjedhje dhe tharje me vakum).

1 Lidhni cilindrin e ftohësit me portën e shërbimit.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03

8 | Ngarkimi i ftohësit

Contains fluorinated greenhouse gases

tCO2eq

GWP × kg

1000

GWP: XXX

RXXX

2 Ngarkoni sasinë shtesë të ftohësit. 3 Hapni valvulin e ndërprerjes së gazrave.

Nëse nevojitet ulja e pompës në rast çmontimi ose zhvendosjeje të sistemit, shikoni "16.2Ulja e pompës"[463] për më shumë të dhëna.

8.7 Për të ngjitur etiketën e gazeve serrë të fluorinuara

1 Plotësoni etiketën si vijon:

a Nëse me njësinë dorëzohet një etiketë për gazrat serë me fluor në shumë gjuhë

(shikoni aksesorët), hiqni gjuhën e aplikuar dhe ngjiteni mbi a.

b Ngarkimi i ftohësit nga fabrika: shikoni pllakën e emrit të njësisë

c Sasia shtesë e ftohësit është ngarkuar d Sasia e plotë e ftohësit e Sasia e emetimeve të gazrave serë të fluoruar të ngarkesës së plotë të ftohësit

shprehur si tone të barasvlershme me CO2.

f GWP = Potencial për ngrohje globale

NJOFTIM

Legjislacioni në fuqi për gazrat serë me fluor kërkon që ngarkimi i ftohësit të njësisë të tregohet si në peshë ashtu edhe në ekuivalentin CO2.

Formula për të llogaritur sasinë në tonet ekuivalente të CO2: Vlera GWP e ftohësit × Ngarkesa totale e ftohësit [në kg] / 1000

Përdor vlerën GWP që tregohet në etiketën e ngarkesës së ftohësit.

2 Ngjitni etiketën në brendësi të njësisë së jashtme, pranë valvulës së bllokimit

të gazit dhe të lëngut.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B Seria R32 e ndarjes 4P518023-11H – 2021.03

Udhëzuesi referencë i instaluesit

9 | Instalimi elektrik

9 Instalimi elektrik

Në këtë kapitull

9.1 Rreth lidhjes së instalimeve elektrike

9.1 Rreth lidhjes së instalimeve elektrike..................................................................................................................................... 48

9.1.1 Masat paraprake kur kryen lidhjet e instalimeve elektrike ................................................................................... 48

9.1.2 Udhëzimet kur kryen lidhjet e instalimeve elektrike............................................................................................. 50

9.1.3 Specifikimet e përbërësve standardë të instalimeve elektrike ............................................................................. 51

9.2 Lidhja e instalimeve elektrike me njësinë e jashtme ............................................................................................................. 51

Para se të bëni lidhjen e instalimeve elektrike

Kontrolloni që:

▪ Tubacioni i ftohësit është i lidhur dhe kontrolluar ▪ Tubacioni i ujit është i lidhur

Ngarkesa tipike e punës

Lidhja e instalimeve elektrike zakonisht përbëhet nga këto faza:

1 Sigurohuni që sistemi i furnizimit me energji elektrike përputhet me

specifikimet elektrike të njësive.

2 Lidhja e instalimeve elektrike me njësinë e jashtme. 3 Lidhja e instalimeve elektrike me njësinë e brendshme. 4 Lidhja e furnizimit me energjinë kryesore elektrike.

9.1.1 Masat paraprake kur kryen lidhjet e instalimeve elektrike

RREZIK: RREZIK VRASJEJE NGA GODITJA ELEKTRIKE

PARALAJMËRIM

GJITHMONË përdor kabllo me shumë bërthama për kabllot e furnizimit me energji elektrike.

INFORMACION

Lexoni gjithashtu masat paraprake dhe kërkesat në "2Masat paraprake të sigurisë së

përgjithshme"[47].

Udhëzuesi referencë i instaluesit

INFORMACION

Gjithashtu lexoni "9.1.3 Specifikimet e përbërësve standardë të instalimeve

elektrike"[451].

PARALAJMËRIM

▪ Të gjitha instalimet DUHET të kryhen nga një elektricist i autorizuar dhe DUHET të

jenë në përputhje me legjislacionin në fuqi.

▪ Kryeni lidhjet elektrike tek instalimet e montuara. ▪ Të gjithë përbërësit në vend dhe të gjitha punimet elektrike DUHET të përputhen

me legjislacionin në fuqi.

RXTM-R_RXTP-R_ARXTP-R_RXTA-B

Seria R32 e ndarjes

4P518023-11H – 2021.03
