Daikin FXDA10A2VEB, FXDA15A2VEB, FXDA20A2VEB, FXDA25A2VEB, FXDA32A2VEB Installer reference guide [ru]

...

Download

Page 1

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10A2VEB FXDA15A2VEB FXDA20A2VEB FXDA25A2VEB FXDA32A2VEB FXDA40A2VEB FXDA50A2VEB FXDA63A2VEB

Page 2

Содержание

1 Информация о документации 4

1.1 Информация о настоящем документе ........................................................................................................................ 4

2 Общая техника безопасности 6

2.1 Информация о документации...................................................................................................................................... 6

2.1.1 Значение предупреждений и символов .................................................................................................... 6

2.2 Для установщика ........................................................................................................................................................... 7

2.2.1 Общие требования ....................................................................................................................................... 7

2.2.2 Место установки ........................................................................................................................................... 8

2.2.3 Если применяется хладагент R410A или R32 ............................................................................................. 9

2.2.4 Электрическая система ................................................................................................................................ 11

3 Меры предосторожности при монтаже 13

3.1 Инструкции по работе с оборудованием, в котором применяется хладагентR32 ............................................... 16

3.1.1 Требования к монтажному пространству .................................................................................................. 17

Пользователю 18

4 Меры предосторожности при эксплуатации 19

4.1 Общие положения ........................................................................................................................................................ 19

4.2 Техника безопасности при эксплуатации................................................................................................................... 20

5 О системе 26

5.1 Компоновка системы .................................................................................................................................................... 26

5.2 Информация о требованиях к фанкойлам.................................................................................................................. 27

6 Интерфейс пользователя 29

7 Приступая к эксплуатации... 30

8 Операция 31

8.1 Рабочий диапазон......................................................................................................................................................... 31

8.2 Режимы работы ............................................................................................................................................................. 31

8.2.1 Основные режимы работы .......................................................................................................................... 31

8.2.2 Особые режимы работы на обогрев .......................................................................................................... 32

8.3 Пуск системы ................................................................................................................................................................. 32

9 Экономия электроэнергии и оптимальные условия работы 33

10 Техническое и иное обслуживание 34

10.1 Меры предосторожности при техническом и сервисном обслуживании .............................................................. 34

10.2 Чистка воздушного фильтра и выпускного воздуховода .......................................................................................... 35

10.2.1 Правила чистки воздушного фильтра......................................................................................................... 35

10.2.2 Чистка выпускного воздуховода ................................................................................................................. 36

10.3 Техническое обслуживание перед длительным простоем ...................................................................................... 36

10.4 Техническое обслуживание после длительного простоя ......................................................................................... 37

10.5 О хладагенте .................................................................................................................................................................. 37

10.5.1 Датчик утечки хладагента ............................................................................................................................ 38

11 Поиск и устранение неполадок 40

11.1 Симптомы, НЕ являющиеся признаками неисправности системы .......................................................................... 42

11.1.1 Симптом: Система не работает ................................................................................................................... 42

11.1.2 Симптом: Из блока (внутреннего) идет белый пар................................................................................... 42

11.1.3 Симптом: Из блока (внутреннего или наружного) идет белый пар........................................................ 42

11.1.4 Признак: На дисплее интерфейса пользователя появляется значок "U4" или "U5", блок

останавливается, а через несколько минут перезапускается.................................................................. 42

11.1.5 Симптом: Шумы, издаваемые кондиционером (внутренним блоком).................................................. 43

11.1.6 Симптом: Шумы, издаваемые кондиционером (внутренним или наружным блоком)........................ 43

11.1.7 Симптом: Из блока выходит пыль............................................................................................................... 43

11.1.8 Симптом: Блоки издают посторонние запахи ........................................................................................... 43

12 Переезд 44

13 Утилизация 45

Для монтажника 46

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 3

Содержание

14 Информация о блоке 47

14.1 Обзор: информация о блоке ........................................................................................................................................ 47

14.2 Внутренний блок ........................................................................................................................................................... 47

14.2.1 Порядок распаковки блока и обращения с ним........................................................................................ 47

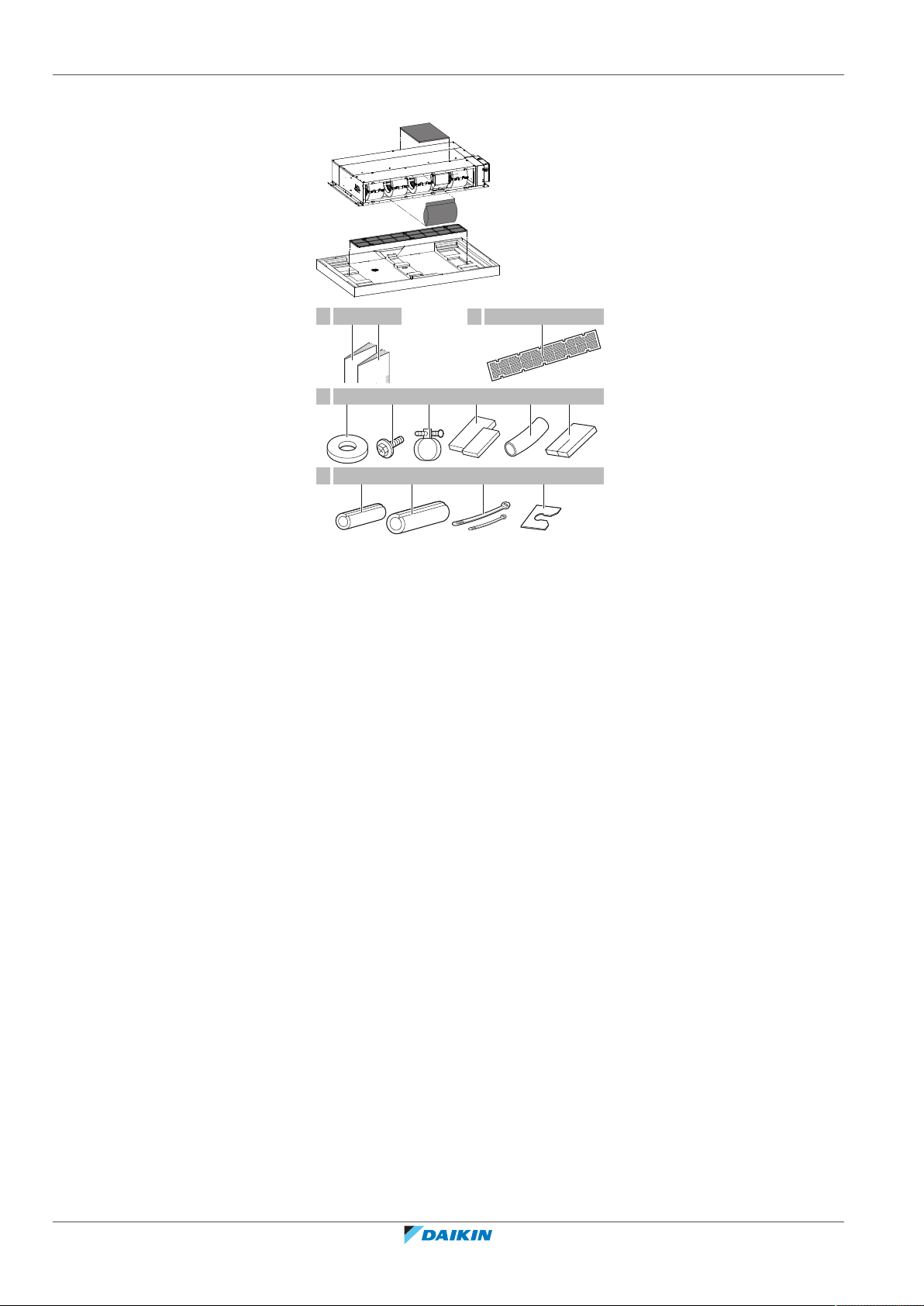

14.2.2 Снятие аксессуаров с внутреннего блока .................................................................................................. 48

15 Информация об агрегатах и дополнительном оборудовании 49

15.1 Идентификация ............................................................................................................................................................. 49

15.1.1 Идентификационная табличка: Внутренний блок..................................................................................... 49

15.2 Справочная информация о внутреннем блоке .......................................................................................................... 49

15.3 Компоновка системы .................................................................................................................................................... 49

15.4 Комбинации агрегатов и дополнительного оборудования ..................................................................................... 50

15.4.1 Возможные опции для внутреннего агрегата............................................................................................ 50

16 Монтаж агрегата 52

16.1 Как подготовить место установки ............................................................................................................................... 52

16.1.1 Требования к месту установки внутреннего блока................................................................................... 52

16.2 Монтаж внутреннего агрегата ..................................................................................................................................... 55

16.2.1 Указания по установке внутреннего блока................................................................................................ 55

16.2.2 Указания по установке воздуховода........................................................................................................... 57

16.2.3 Указания по прокладке дренажного трубопровода ................................................................................. 59

17 Монтаж трубопроводов 63

17.1 Подготовка трубопровода хладагента ........................................................................................................................ 63

17.1.1 Требования к трубопроводам хладагента ................................................................................................. 63

17.1.2 Изоляция трубопровода хладагента........................................................................................................... 64

17.2 Соединение труб трубопровода хладагента .............................................................................................................. 64

17.2.1 Подсоединение трубопроводов хладагента ............................................................................................. 64

17.2.2 Меры предосторожности при подсоединении трубопроводов хладагента ......................................... 65

17.2.3 Указания по подсоединению трубопроводов хладагента ....................................................................... 66

17.2.4 Указания по изгибанию труб ....................................................................................................................... 66

17.2.5 Развальцовка конца трубы........................................................................................................................... 67

17.2.6 Соединение трубопровода хладагента с внутренним агрегатом ........................................................... 67

18 Подключение электрооборудования 69

18.1 Подсоединение электропроводки .............................................................................................................................. 69

18.1.1 Меры предосторожности при подключении электропроводки ............................................................. 69

18.1.2 Рекомендации относительно подсоединения электропроводки........................................................... 70

18.1.3 Характеристики стандартных компонентов электропроводки................................................................ 71

18.2 Подключение электропроводки к внутреннему блоку ............................................................................................. 72

19 Пусконаладка 75

19.1 Обзор: Пусконаладка .................................................................................................................................................... 75

19.2 Меры предосторожности при вводе в эксплуатацию............................................................................................... 75

19.3 Предпусковые проверочные операции ...................................................................................................................... 76

19.4 Порядок выполнения пробного запуска..................................................................................................................... 76

20 Конфигурирование 77

20.1 Местные настройки ...................................................................................................................................................... 77

21 Передача потребителю 81

22 Возможные неисправности и способы их устранения 82

22.1 Устранение неполадок по кодам сбоя........................................................................................................................ 82

22.1.1 Коды неисправности: общее представление ............................................................................................ 82

23 Утилизация 84

24 Технические данные 85

24.1 Схема электропроводки ............................................................................................................................................... 85

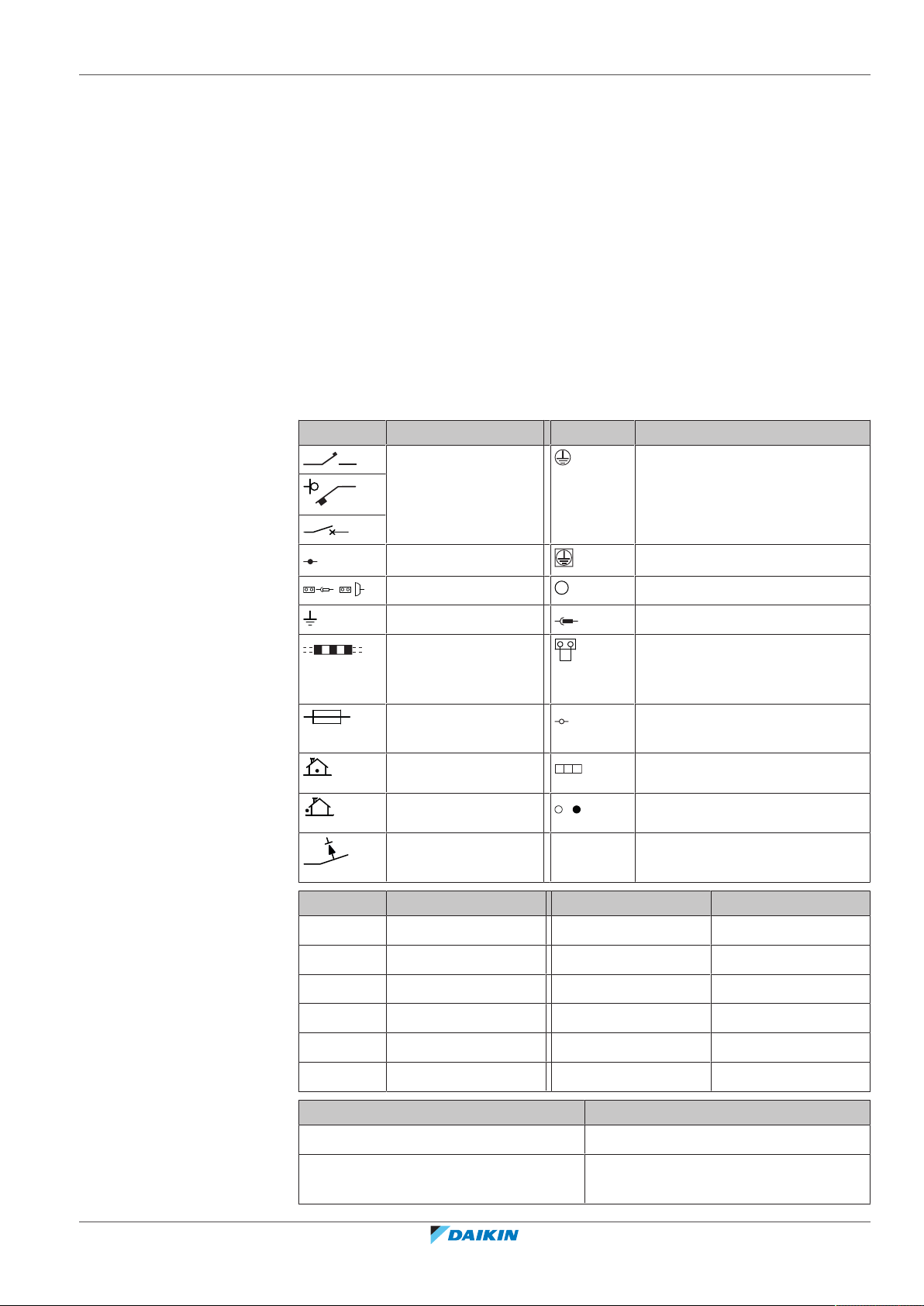

24.1.1 Унифицированные обозначения на электрических схемах ..................................................................... 85

25 Глоссарий 89

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 4

1 | Информация о документации

1 Информация о документации

1.1 Информация о настоящем документе

Целевая аудитория

Уполномоченные монтажники + конечные пользователи

ИНФОРМАЦИЯ

Проверьте, есть ли у пользователя печатная версия документации, которую нужно хранить в справочных целях на будущее.

ИНФОРМАЦИЯ

Данное устройство может использоваться специалистами или обученными пользователями в магазинах, на предприятиях легкой промышленности, на фермах, либо неспециалистами для коммерческих нужд.

ПРЕДУПРЕЖДЕНИЕ

При выполнении монтажа, сервисного и технического обслуживания, а также производства ремонтных работ и подбора материалов, необходимо проследить за соблюдением инструкций Daikin и требований действующего законодательства. К указанным видам работ допускается только уполномоченный персонал. В странах Европы и в тех регионах, где действуют стандарты IEC, применяется стандарт EN/IEC 60335-2-40.

Комплект документации

Настоящий документ является частью комплекта документации. В полный комплект входит следующее:

▪ Общие правила техники безопасности:

- Меры предосторожности, с которыми необходимо ознакомиться, прежде

чем приступать к монтажу

- Формат: Документ (в ящике внутреннего блока)

▪ Руководство по монтажу и эксплуатации внутреннего блока:

- Инструкции по монтажу и эксплуатации

- Формат: Документ (в ящике внутреннего блока)

▪ Справочное руководство для монтажника и пользователя:

- Подготовка к установке, практический опыт, справочная информация…

- Подробные пошаговые инструкции и справочная информация для

базового и расширенного применения

- Формат: оцифрованные файлы, размещенные по адресу: http://

www.daikineurope.com/support-and-manuals/product-information/

Последние редакции предоставляемой документации доступны на региональном веб-сайте Daikin или у дилера.

Язык оригинальной документации английский. Документация на любом другом языке является переводом.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 5

1 | Информация о документации

Технические данные

▪ Подборка самых свежих технических данных размещена на региональном

веб-сайте Daikin (в открытом доступе).

▪ Полные технические данные в самой свежей редакции размещаются на

интернет-портале Daikin Business Portal (требуется авторизация).

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 6

2 | Общая техника безопасности

2 Общая техника безопасности

2.1 Информация о документации

▪ Язык оригинальной документации английский. Документация на любом

другом языке является переводом.

▪ Меры предосторожности, описанные в настоящем документе,крайне важны,

поэтому их нужно тщательно соблюдать.

▪ К установке системы и к выполнению всех операций, о которых

рассказывается в руководстве по монтажу и в справочнике монтажника, допускаются ТОЛЬКО уполномоченные специалисты по монтажу.

2.1.1 Значение предупреждений и символов

ОПАСНО!

Обозначает ситуацию, которая приведет к гибели или серьезной травме.

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Обозначает ситуацию, которая может привести к поражению электрическим током.

ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА

Обозначает ситуацию, которая может привести к возгоранию или ожогам из-за крайне высоких или, наоборот, низких температур.

ОПАСНО! ВЗРЫВООПАСНО

Обозначает ситуацию, которая может привести к взрыву.

ПРЕДУПРЕЖДЕНИЕ

Обозначает ситуацию, которая может привести к гибели или серьезной травме.

ПРЕДУПРЕЖДЕНИЕ: ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

ПРЕДОСТЕРЕЖЕНИЕ

Обозначает ситуацию, которая может привести к травме малой или средней тяжести.

Обозначения на блоке:

Справочное руководство для монтажника и пользователя

ПРИМЕЧАНИЕ

Обозначает ситуацию, которая может привести к повреждению оборудования или имущества.

ИНФОРМАЦИЯ

Обозначает полезные советы или дополнительную информацию.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 7

2 | Общая техника безопасности

Значок Пояснения

Прежде чем приступать к установке оборудования, ознакомьтесь с содержанием руководства по монтажу и эксплуатации, а также с инструкциями по прокладке электропроводки.

Перед выполнением любых работ по техническому и иному обслуживанию ознакомьтесь с содержанием руководства по техобслуживанию.

Дополнительную информацию см. в справочном руководстве для монтажника и пользователя.

В блоке есть вращающиеся детали. Обращайтесь с блоком аккуратно, производя его обслуживание или осмотр.

Обозначения в документации:

Значок Пояснения

Название иллюстрации или ссылка на нее. Пример: « 1–3 Название иллюстрации» означает

«иллюстрация 3 в разделе 1».

2.2 Для установщика

2.2.1 Общие требования

Если возникли сомнения по поводу установки или эксплуатации блока, обратитесь к продавцу оборудования.

Название таблицы или ссылка на нее. Пример: « 1–3 Название таблицы» означает «таблица 3

в разделе 1».

ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА

▪ НЕ прикасайтесь к трубопроводу хладагента, трубопроводу воды или

внутренним деталям во время эксплуатации или сразу после прекращения эксплуатации системы. Они могут быть слишком горячими или слишком холодными. Подождите, пока они достигнут нормальной температуры. Если необходимо дотронуться до них, наденьте защитные перчатки.

▪ НЕ дотрагивайтесь до случайно вытекшего хладагента.

ПРЕДУПРЕЖДЕНИЕ

Неправильный монтаж или неправильное подключение оборудования или принадлежностей могут привести к поражению электротоком, короткому замыканию, протечкам, возгоранию или повреждению оборудования. Используйте только те принадлежности, дополнительное оборудование и запасные части, которые изготовлены или утверждены Daikin.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДУПРЕЖДЕНИЕ

Убедитесь, что установка, пробный запуск и используемые материалы соответствуют действующему законодательству (в верхней части инструкций, приведенных в документации Daikin).

Справочное руководство для монтажника и пользователя

Page 8

2 | Общая техника безопасности

ПРЕДОСТЕРЕЖЕНИЕ

При установке, техническом и ином обслуживании системы надевайте средства индивидуальной защиты (перчатки, очки,…).

ПРЕДУПРЕЖДЕНИЕ

Полиэтиленовые упаковочные мешки необходимо разрывать и выбрасывать, чтобы дети не могли ими играть. Возможная опасность: удушье.

ПРЕДУПРЕЖДЕНИЕ

Примите адекватные меры по недопущению попадания в агрегат мелких животных. При контакте мелких животных с электрическими деталями возможны сбои в работе блока, задымление или возгорание.

ПРЕДОСТЕРЕЖЕНИЕ

НЕ прикасайтесь к воздухозаборнику или к алюминиевым пластинам блока.

ПРЕДОСТЕРЕЖЕНИЕ

▪ НЕ ДОПУСКАЕТСЯ размещать любые предметы и оборудование на агрегате. ▪ НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять на нем.

В соответствии с действующими нормативами может быть необходимо наличие журнала со следующей информацией: данные об техническом обслуживании, ремонтные работы, результаты проверок, периоды отключения,…

Кроме того, в ОБЯЗАТЕЛЬНОМ порядке размещается на видном месте следующая информация:

▪ инструкция по аварийному отключению системы ▪ название и адрес пожарной службы, полиции и больницы ▪ название, адрес и номер круглосуточного телефона для получения помощи.

Руководящие указания по техническому паспорту для стран Западной Европы изложены в стандарте EN378.

2.2.2 Место установки

▪ Вокруг агрегата должно быть достаточно свободного места для

▪ Проследите за тем, чтобы место монтажа выдерживало вес и вибрацию

ПРИМЕЧАНИЕ

Чтобы избежать проникновения воды, работы на наружном агрегате лучше всего выполнять в сухую погоду.

обслуживания и циркуляции воздуха.

блока.

▪ Проследите за тем, чтобы пространство хорошо проветривалось. НЕ

перекрывайте вентиляционные отверстия.

▪ Убедитесь, что агрегат стоит ровно.

Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:

▪ В потенциально взрывоопасной атмосфере.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 9

▪ Где установлено оборудование, излучающее электромагнитные волны.

Электромагнитные волны могут помешать функционированию системы управления и вызвать сбои в работе агрегата.

▪ Где существует риск возгорания вследствие утечки горючих газов (например,

разбавитель для краски или бензин), суспензии углеродного волокна или воспламеняемой пыли.

▪ Где выделяются коррозионные испарения (например, пары серной

кислоты). Коррозия медных труб и мест пайки может привести к утечке хладагента.

2.2.3 Если применяется хладагент R410A или R32

Если применимо. Дополнительные сведения см. в руководстве по монтажу или в справочном руководстве для монтажника.

ПРИМЕЧАНИЕ

Убедитесь, что установка трубопровода хладагента соответствует действующим нормативам. В Европе применяется стандарт EN378.

ПРИМЕЧАНИЕ

Проследите за тем, чтобы прокладываемые по месту эксплуатации трубопроводы и выполняемые соединения НЕ подвергались воздействию механического напряжения.

2 | Общая техника безопасности

ПРЕДУПРЕЖДЕНИЕ

В ходе пробных запусков НИ В КОЕМ СЛУЧАЕ не давайте давление в систему, превышающее максимально допустимое (указано на паспортной табличке блока).

ПРЕДУПРЕЖДЕНИЕ

В случае утечки хладагента примите надлежащие меры предосторожности. Если происходит утечка хладагента, немедленно проветрите помещение. Возможные риски:

▪ Избыточная концентрация хладагента в закрытом помещении может

привести к недостатку кислорода.

▪ Контакт паров хладагента с огнем может привести к выделению ядовитого

газа.

ОПАСНО! ВЗРЫВООПАСНО

Откачка хладагента в случае протечки. Правило, которое необходимо

соблюдать при откачке хладагента из системы в случае его протечки:

▪ НЕЛЬЗЯ пользоваться автоматической функцией откачки из блока,

обеспечивающей сбор всего хладагента из системы с его закачкой в наружный блок. Возможное следствие: Самовозгорание и взрыв работающего компрессора из-за поступления в него воздуха.

▪ Пользуйтесь отдельной системой рекуперации, чтобы НЕ включать

компрессор блока.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДУПРЕЖДЕНИЕ

Использованный хладагент НЕОБХОДИМО собрать. ЗАПРЕЩАЕТСЯ сбрасывать хладагент непосредственно в окружающую среду. Воспользуйтесь вакуумным насосом для вакуумирования системы.

Справочное руководство для монтажника и пользователя

Page 10

2 | Общая техника безопасности

▪ Если необходима дозаправка, см. паспортную табличку на блоке. В ней

указан тип хладагента и его необходимое количество.

ПРИМЕЧАНИЕ

После соединения всех труб убедитесь в отсутствии утечки. Для обнаружения утечек используйте азот.

ПРИМЕЧАНИЕ

▪ Во избежание поломки компрессора НЕ заправляйте хладагент сверх

указанного количества.

▪ Когда требуется вскрыть контур циркуляции хладагента, обращаться с

хладагентом НЕОБХОДИМО в соответствии с действующим законодательством.

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в том, что в системе отсутствует кислород. Хладагент можно заправлять только после выполнения проверки на утечки и осушки вакуумом.

Возможное следствие: самовоспламенение и взрыв компрессора по причине поступления кислорода в работающий компрессор.

▪ Заправка блока хладагентом произведена на заводе, но в зависимости от

размера труб и протяженности трубопровода некоторые системы необходимо дозаправить хладагентом.

▪ Используйте только инструменты, специально предназначенные для работы

с используемым в системе типом хладагента, чтобы обеспечить сопротивление давлению и предотвратить попадание в систему посторонних частиц.

▪ Заправьте жидкий хладагент следующим образом:

Если То

Предусмотрена трубка сифона (т. е. на баллоне имеется отметка

Не переворачивайте баллон при заправке.

“Установлен сифон для заправки жидкости”)

НЕ предусмотрена трубка сифона Осуществляйте заправку при

перевернутом вверх дном баллоне.

▪ Цилиндры с хладагентом следует открывать постепенно. ▪ Хладагент заправляется в жидком состоянии. Дозаправка в газовой фазе

может привести к нарушению нормальной работы системы.

Справочное руководство для монтажника и пользователя

ПРЕДОСТЕРЕЖЕНИЕ

После завершения или временного прерывания заправки немедленно перекройте клапан резервуара с хладагентом. Если клапан сразу же НЕ перекрыть, заправка может продолжаться под действием остаточного давления. Возможное следствие: Недопустимое количество хладагента.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 11

2.2.4 Электрическая система

2 | Общая техника безопасности

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

▪ Прежде чем снимать крышку распределительной коробки, подключать

электропроводку или дотрагиваться до электрических компонентов необходимо полностью ОТКЛЮЧИТЬ электропитание.

▪ Перед обслуживанием отключите электропитание более чем на 10 минут и

убедитесь в отсутствии напряжения на контактах емкостей основной цепи или электрических деталях. Перед тем как касаться деталей, убедитесь, что напряжение на них НЕ превышает 50 В постоянного тока. Расположение контактов показано на электрической схеме.

▪ НЕ дотрагивайтесь до электрических деталей влажными руками. ▪ НЕ оставляйте агрегат без присмотра со снятой сервисной панелью.

ПРЕДУПРЕЖДЕНИЕ

Если НЕТ заводской установки, то стационарная проводка в ОБЯЗАТЕЛЬНОМ порядке дополнительно оснащается главным выключателем или другими средствами разъединения по всем полюсам в соответствии с условиями категории перенапряженияIII.

ПРЕДУПРЕЖДЕНИЕ

▪ Используйте ТОЛЬКО медные провода. ▪ Убедитесь в том, что электропроводка по месту установки системы

соответствует действующим законодательным нормам.

▪ Прокладка электропроводки ОБЯЗАТЕЛЬНО должна осуществляться в

соответствии с прилагаемыми к аппарату схемами.

▪ НИ В КОЕМ СЛУЧАЕ НЕ сдавливайте собранные в пучок кабели, следите за

тем, чтобы они не соприкасались с трубами и острыми краями. Проследите за тем, чтобы на разъемы клемм не оказывалось внешние давление.

▪ Обязательно выполните заземление. НЕ ДОПУСКАЕТСЯ заземление блока на

трубопроводы инженерных сетей, разрядники и телефонные линии. Ненадежное заземление может привести к поражению электрическим током.

▪ Для питания системы необходима отдельная цепь электропитания. НЕ

ДОПУСКАЕТСЯ подключение к электрической цепи, которая уже подает питание на другое оборудование.

▪ Проследите за установкой предохранителей или размыкателей цепи. ▪ Необходимо установить предохранитель утечки на землю. Невыполнение

этого требования может привести к поражению электрическим током или к возгоранию.

▪ Устанавливая средство защиты от утечки на землю, убедитесь в том, что оно

совместимо с инвертором (устойчиво к электрическому шуму высокой частоты). Это позволит избежать ложных срабатываний средства защиты.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДОСТЕРЕЖЕНИЕ

▪ При подсоединении электропитания сначала необходимо подсоединить

кабель заземления, а затем выполнить токоподводящие соединения.

▪ При отсоединении электропитания сначала необходимо отсоединить

токоподводящие соединения, а затем – соединение с землей.

▪ Длина проводов между креплением электропроводки питания и самой

клеммной колодкой должна быть такой, чтобы токоподводящие провода натягивались прежде чем окажется натянут провод заземления в случае натяжения электропроводки питания при ослаблении ее крепления.

Справочное руководство для монтажника и пользователя

Page 12

2 | Общая техника безопасности

Во избежание помех силовые кабели следует прокладывать не ближе 1 м от телевизоров или радиоприемников. В зависимости от длин радиоволн расстояние в 1м может оказаться недостаточным.

ПРИМЕЧАНИЕ

Меры предосторожности при прокладке электропроводки питания:

▪ НЕ подключайте к клеммной колодке электропитания провода разной

толщины (люфт в контактах электропроводки питания может привести к перегреву).

▪ Подключать провода одинаковой толщины следует, как показано на рисунке

выше.

▪ Подсоедините провод электропитания и надежно зафиксируйте его во

избежание воздействия внешнего давления на клеммную колодку.

▪ Для затяжки винтов клемм используйте соответствующую отвертку. Отвертка

с маленькой головкой повредит головку и сделает адекватную затяжку невозможной.

▪ Излишнее затягивание винтов клемм может привести к их поломке.

ПРЕДУПРЕЖДЕНИЕ

▪ По окончании всех электротехнических работ проверьте надежность

крепления каждой электродетали и каждой клеммы внутри блока электродеталей.

▪ Перед запуском агрегата убедитесь, что все крышки закрыты.

ПРИМЕЧАНИЕ

Применимо только в случае трехфазного питания и пуска компрессора посредством ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.

Если существует вероятность обратной фазы после мгновенного отключения питания и подачи и отключения напряжения в ходе работы системы, подключите в определенном месте цепь защиты обратной фазы. Работа устройства в обратной фазе может послужить причиной поломки компрессора и других компонентов.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 13

3 | Меры предосторожности при монтаже

3 Меры предосторожности при монтаже

Изложенные далее указания и меры предосторожности обязательны к соблюдению.

Общие положения

ПРЕДУПРЕЖДЕНИЕ

Место установки оборудования (см. раздел

установки» [452]

)

ПРЕДУПРЕЖДЕНИЕ

Оборудование размещается в помещении без постоянно действующих источников возгорания (напр., открытого огня, оборудования, работающего на газе, или действующих электрообогревателей).

ПРЕДОСТЕРЕЖЕНИЕ

Данный аппарат не предназначен для широкого пользования, установку необходимо выполнить в защищенном месте, исключающем легкий доступ.

Эта система, состоящая из внутренних и наружных блоков, предназначена для установки в коммерческих и промышленных зданиях.

Монтаж воздуховода (см. параграф

воздуховода» [457]

)

«16.2.2Указания по установке

ПРЕДУПРЕЖДЕНИЕ

НЕ допускается прокладка трубопроводов там, где имеются потенциальные источники возгорания (напр., открытый огонь, работающие газовые приборы или электрообогреватели).

«16.1Как подготовить место

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 14

3 | Меры предосторожности при монтаже

ПРЕДОСТЕРЕЖЕНИЕ

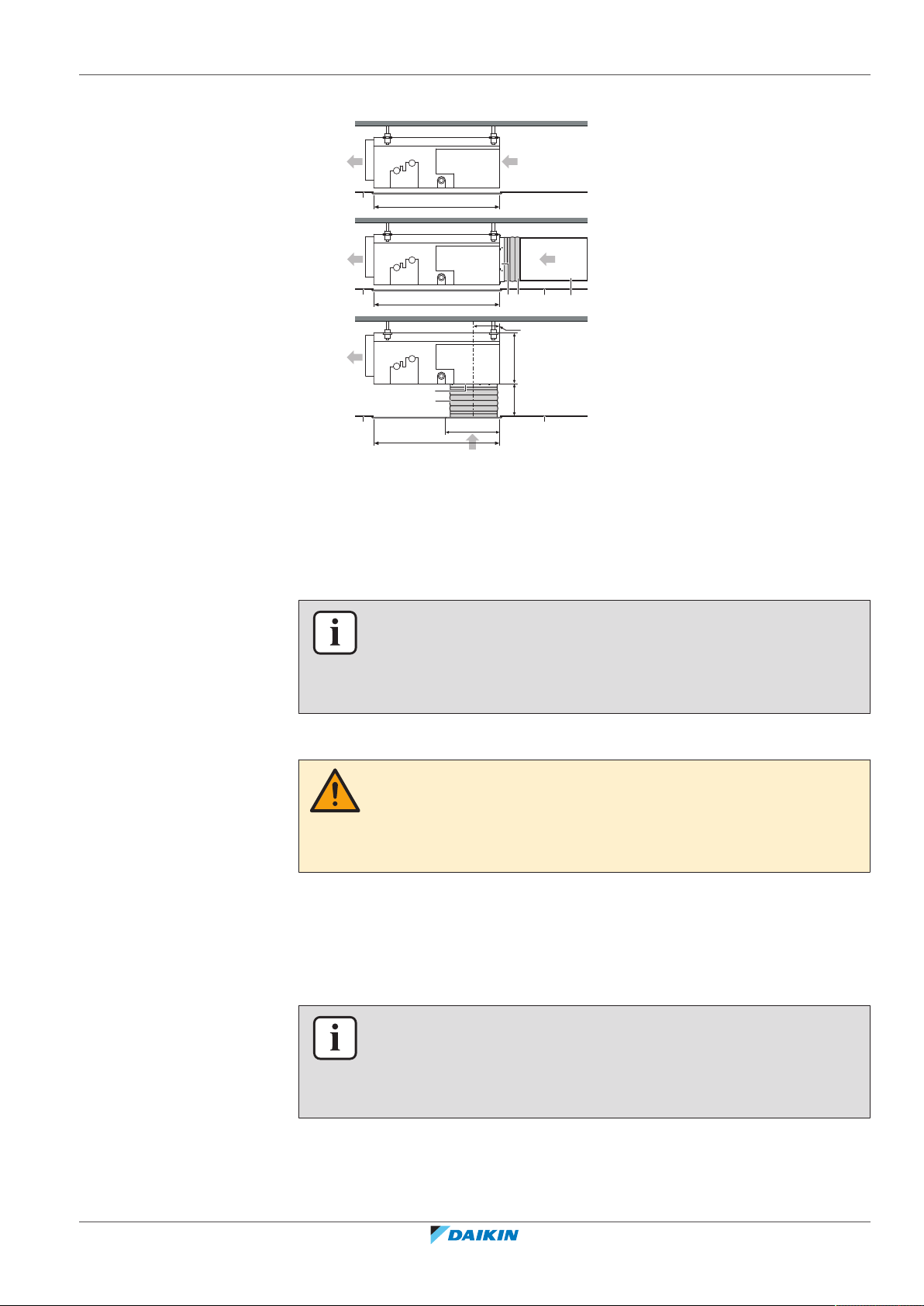

▪ Прокладывая воздуховод, следите за тем, чтобы внешнее статическое

давление на блок НЕ выходило за пределы заданных значений. Заданные значения см. в кратких технических данных соответствующей модели.

▪ Обязательно смонтируйте тканевый рукав, ПРЕПЯТСТВУЮЩИЙ передаче

вибрации на воздуховод или потолок. Оберните воздуховод звукопоглощающим (изолирующим) материалом, а подвесные болты снабдите виброизоляционными резиновыми втулками.

▪ ЗАЩИТИТЕ сливной поддон и воздушный фильтр от забрызгивания при

выполнении сварочных или паяльных работ.

▪ Если металлический воздуховод прокладывается сквозь металлическую или

проволочную решетку, металлическую пластину или деревянную конструкцию, обеспечьте эелектроизоляцию воздуховода от стены.

▪ Установите воздухораспределительную решетку в такое положение, чтобы

воздухоток не был направлен прямо на людей.

▪ НЕ оснащайте воздуховод вспомогательными вентиляторами. Пользуйтесь

автоматической регулировкой оборотов вентиляторов (см. параграф

«20.1Местные настройки» [477]).

Прокладка трубопроводов хладагента (см. раздел

трубопроводов» [463]

)

ПРЕДОСТЕРЕЖЕНИЕ

▪ НЕ применяйте на развальцованной детали минеральное масло. ▪ НЕ используйте повторно трубы от прошлых установок. ▪ На блоки с хладагентом R32 НЕЛЬЗЯ устанавливать осушители, которые могут

существенно сократить срок службы блоков. Осушающий материал может расплавить и повредить систему.

ПРЕДОСТЕРЕЖЕНИЕ

▪ Неполная развальцовка может привести к утечке газообразного хладагента. ▪ Развальцованные концы НЕЛЬЗЯ использовать повторно. Во избежание

утечки газообразного хладагента следует использовать новые развальцованные концы.

▪ Используйте накидные гайки, которые входят в комплект поставки блока.

Применение других накидных гаек может привести к утечке хладагента.

ПРЕДОСТЕРЕЖЕНИЕ

Трубопровод хладагента и его элементы монтируются в таком положении, в котором они не подвергаются воздействию вызывающих коррозию веществ, если только конструкционные элементы, содержащие хладагент, не изготовлены из коррозионно-стойких материалов или не защищены подходящим способом от коррозии.

«17Монтаж

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 15

3 | Меры предосторожности при монтаже

Монтаж электрических компонентов (см. раздел

электрооборудования» [469]

)

ПРЕДУПРЕЖДЕНИЕ

▪ К прокладке электропроводки допускаются ТОЛЬКО аттестованные

электрики в СТРОГОМ соответствии с действующим законодательством.

▪ Электрические соединения подключаются к стационарной проводке. ▪ Все электрическое оборудование и материалы, приобретаемые по месту

монтажа, ДОЛЖНЫ соответствовать требованиям действующего законодательства.

ПРЕДУПРЕЖДЕНИЕ

▪ Если отсутствует нейтраль электропитания или она не соответствует

нормативам, возможно повреждение оборудования.

▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ

заземление агрегата на трубопровод инженерных сетей, разрядник и заземление телефонных линий. Ненадежное заземление может привести к поражению электрическим током.

▪ Установите необходимые предохранители или автоматические прерыватели. ▪ Обязательно прикрепляйте кабель с помощью стяжек, так чтобы он НЕ

касался острых кромок или труб, особенно со стороны высокого давления.

▪ Не допускается использование проводки с отводами и скрученными

многожильными кабелями удлинителей и соединений звездой. Это может вызвать перегрев, поражение электрическим током или возгорание.

▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как

агрегат оборудован инвертором. Фазокомпенсаторный конденсатор снижает производительность и может вызвать несчастные случаи.

«18Подключение

ПРЕДУПРЕЖДЕНИЕ

Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели.

ПРЕДУПРЕЖДЕНИЕ

Используйте автоматический выключатель с размыканием всех полюсов, причем зазоры между точками контакта должны составлять не менее 3 мм, чтобы обеспечить разъединение по всем полюсам в соответствии с условиями категории перенапряженияIII.

ПРЕДУПРЕЖДЕНИЕ

Во избежание опасности замена поврежденного кабеля электропитания производится ТОЛЬКО изготовителем, сотрудником сервисной службы или иным квалифицированным специалистом.

ПРЕДОСТЕРЕЖЕНИЕ

▪ Каждый внутренний блок подключается к отдельному пользовательскому

интерфейсу. Допускаются к применению в качестве пользовательского интерфейса только те пульты дистанционного управления, которые совместимы с системой обеспечения безопасного обращения с хладагентом. Информацию о совместимости пульта (напр., BRC1H52/82*) см. в справочнике с его техническими данными.

▪ Пользовательский интерфейс должен находиться в том же помещении, что и

внутренний блок. Подробную информацию см. в руководстве по монтажу и эксплуатации пользовательского интерфейса.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 16

3 | Меры предосторожности при монтаже

3.1 Инструкции по работе с оборудованием, в котором применяется хладагентR32

ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Залитый в блок хладагент R32 умеренно горюч.

ПРЕДУПРЕЖДЕНИЕ

▪ ЗАПРЕЩАЕТСЯ проделывать отверстия и подвергать воздействую огня. ▪ Любые действия по ускорению разморозки или чистке оборудования,

помимо рекомендованных изготовителем, НЕ допускаются.

▪ Учтите, что хладагент R32 запаха НЕ имеет.

ПРЕДУПРЕЖДЕНИЕ

Оборудование размещается таким образом, чтобы не допустить механических повреждений, в помещении указанной далее площади с хорошей вентиляцией, без постоянно действующих источников возгорания (напр., открытого огня, оборудования, работающего на газе, или действующих электрообогревателей).

ПРЕДУПРЕЖДЕНИЕ

При выполнении монтажа, сервисного и технического обслуживания, а также ремонтных работ, необходимо проследить за соблюдением инструкций Daikin и требований действующего законодательства (напр., общегосударственных правил эксплуатации газового оборудования). К указанным видам работ допускаются только уполномоченный персонал.

ПРЕДУПРЕЖДЕНИЕ

Если одно или несколько помещений соединены с блоком через систему трубопроводов, проследите за соблюдением изложенных далее условий:

▪ полное отсутствие источников возгорания (напр., открытого огня,

работающих газовых приборов или электрообогревателей), если площадь помещения не достигает минимально допустимой величины A (м²);

▪ отсутствие в составе системы трубопроводов вспомогательного

оборудования, способного привести к самовозгоранию (напр., поверхностей, нагревающихся до температуры свыше 700°C, или электрических выключателей);

▪ использование в системе трубопроводов только такого вспомогательного

оборудования, которое одобрено изготовителем;

▪ воздухозаборник И выпускное отверстие напрямую соединены

трубопроводами с помещением. НЕЛЬЗЯ прокладывать трубопроводы от воздухозаборника или выпускного отверстия в пустотах, например, в подвесном потолке.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 17

3 | Меры предосторожности при монтаже

ПРИМЕЧАНИЕ

▪ Необходимо принимать меры по предотвращению слишком сильной

вибрации или пульсации трубопроводов хладагента.

▪ Трубопроводы, защитные и крепежные приспособления нуждаются в

максимально возможной защите от воздействия неблагоприятных внешних условий.

▪ Необходимо предусмотреть возможность удлинения или, наоборот,

укорачивания слишком длинных участков трубопроводов.

▪ Трубопроводы систем охлаждения проектируются и прокладываются таким

образом, чтобы свести к минимуму риск повреждения системы гидродинамическим ударом.

▪ Находящееся в помещениях оборудование и трубопроводы необходимо

прочно закрепить и защитить от непреднамеренного повреждения, например, при перестановке мебели или проведении ремонтных работ.

ПРЕДОСТЕРЕЖЕНИЕ

НЕЛЬЗЯ пользоваться огнеопасными средствами при поиске или обнаружении протечек хладагента.

ПРИМЕЧАНИЕ

▪ ЗАПРЕЩАЕТСЯ повторное использование бывших в употреблении трубных

соединений и медных прокладок.

▪ Для проведения технического обслуживания в обязательном порядке

предусматривается свободный доступ к трубным соединениям между компонентами системы циркуляции хладагента.

3.1.1 Требования к монтажному пространству

ПРЕДОСТЕРЕЖЕНИЕ

Общее количество хладагента в системе не может превышать показатель, необходимый для обслуживания помещения наименьшей площади. Минимальную площадь помещений, обслуживаемых внутренними блоками, см. в руководстве по монтажу и эксплуатации наружного блока.

ПРЕДУПРЕЖДЕНИЕ

В этом оборудовании имеется хладагент R32. Данные о минимальной площади помещения для хранения оборудования см. в руководстве по монтажу и эксплуатации наружного блока.

ПРИМЕЧАНИЕ

▪ Необходимо обеспечить защиту трубопроводов от физического

повреждения.

▪ Прокладку трубопроводов необходимо свести к минимуму.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 18

Пользователю

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 19

4 | Меры предосторожности при эксплуатации

4 Меры предосторожности при

эксплуатации

Обязательно соблюдайте следующие правила техники безопасности.

4.1 Общие положения

ПРЕДУПРЕЖДЕНИЕ

Если возникли СОМНЕНИЯ по поводу установки или эксплуатации блока, обратитесь к монтажнику.

ПРЕДУПРЕЖДЕНИЕ

Дети старше 8 лет, лица с ограниченными физическими, сенсорными или умственными возможностями, а равно и те, у кого нет соответствующего опыта и знаний, могут пользоваться данным устройством только под наблюдением или руководством лица, несущего ответственность за их безопасность.

Детям ЗАПРЕЩАЕТСЯ играть с устройством. Без квалифицированного руководства дети к чистке и

повседневному обслуживанию устройства категорически НЕ допускаются.

ПРЕДУПРЕЖДЕНИЕ

Чтобы предотвратить поражение электрическим током или пожар:

▪ НЕ промывайте блок струей воды. ▪ НЕ эксплуатируйте блок с влажными руками. ▪ НЕ устанавливайте никакие предметы, содержащие

воду, на блок.

ПРЕДОСТЕРЕЖЕНИЕ

▪ НЕ ДОПУСКАЕТСЯ размещать любые предметы и

оборудование на агрегате.

▪ НЕ ДОПУСКАЕТСЯ залезать на блок, сидеть и стоять

на нем.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 20

4 | Меры предосторожности при эксплуатации

▪ Блоки помечены следующим символом:

Это значит, что электрические и электронные изделия НЕЛЬЗЯ смешивать с несортированным бытовым мусором. НЕ ПЫТАЙТЕСЬ демонтировать систему самостоятельно: демонтаж системы, удаление холодильного агента, масла и других компонентов должны проводиться уполномоченным монтажником в соответствии с действующим законодательством. Блоки необходимо сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования. Обеспечивая надлежащую утилизацию настоящего изделия, вы способствуете предотвращению наступления возможных негативных последствий для окружающей среды и здоровья людей. За дополнительной информацией обращайтесь к монтажнику или в местные органы власти.

▪ Батареи отмечены следующим символом:

Это значит, что батарейки НЕЛЬЗЯ смешивать с несортированным бытовым мусором. Если под значком размещен символ химического вещества, значит, в батарейке содержится тяжелый металл с превышением определенной концентрации. Встречающиеся символы химических веществ: Pb– свинец (>0,004%). Использованные батареи необходимо сдавать на специальную перерабатывающую станцию для утилизации. Обеспечивая надлежащую утилизацию использованных батарей, Вы способствуете предотвращению наступления возможных негативных последствий для окружающей среды и здоровья людей.

4.2 Техника безопасности при эксплуатации

ПРЕДУПРЕЖДЕНИЕ

▪ ЗАПРЕЩАЕТСЯ самостоятельно вносить изменения в

конструкцию, разбирать, передвигать, перестанавливать и ремонтировать блок. Неправильный демонтаж и установка могут привести к поражению электрическим током или возгоранию. Обратитесь к своему поставщику оборудования.

▪ При случайной утечке хладагента проследите за тем,

чтобы поблизости не было открытого огня. Сам хладагент совершенно безопасен, не ядовит и умеренно горюч, однако при случайной протечке в помещение, где используются калориферы, газовые плиты и другие источники горячего воздуха, он будет выделять ядовитый газ. Прежде чем возобновить эксплуатацию, обязательно обратитесь к квалифицированному специалисту сервисной службы для устранения протечки.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 21

4 | Меры предосторожности при эксплуатации

ПРЕДОСТЕРЕЖЕНИЕ

Блок оснащен защитными устройствами с электроприводом, в частности, датчиком утечки хладагента. Чтобы они работали эффективно, блок после установки должен быть постоянно подключенным к электропитанию, кроме краткосрочных сеансов технического обслуживания.

ПРЕДОСТЕРЕЖЕНИЕ

▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям

внутри контроллера.

▪ НЕ снимайте лицевую панель. Прикосновение к

некоторым находящимся внутри частям очень опасно и чревато серьезным ущербом здоровью. Для проведения проверки и регулировки внутренних частей обращайтесь к своему дилеру.

ПРЕДУПРЕЖДЕНИЕ

В блоке имеются компоненты, находящиеся под напряжением, а также компоненты, нагревающиеся до высокой температуры.

ПРЕДУПРЕЖДЕНИЕ

Приступая к эксплуатации блока, убедитесь в том, что его монтаж выполнен монтажником правильно.

ПРЕДОСТЕРЕЖЕНИЕ

Длительное пребывание в зоне действия воздушного потока вредно для здоровья.

ПРЕДОСТЕРЕЖЕНИЕ

Во избежание кислородной недостаточности периодически проветривайте помещение, если вместе с системой в нем установлено оборудование, работающее по принципу горения.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДОСТЕРЕЖЕНИЕ

НЕ включайте систему во время работы комнатного инсектицидного средства курительного типа. Это может привести к скоплению испаряемых химикатов в блоке, что чревато угрозой здоровью лиц с повышенной чувствительностью к таким веществам.

Справочное руководство для монтажника и пользователя

Page 22

4 | Меры предосторожности при эксплуатации

ПРЕДОСТЕРЕЖЕНИЕ

Дети, растения и животные НЕ должны находиться под прямым потоком воздуха из кондиционера.

ПРЕДУПРЕЖДЕНИЕ

НЕ размещайте под внутренним и/или под наружным блоком предметы, которые могут быть повреждены водой. В противном случае конденсат на блоке или трубах хладагента, грязь в воздушном фильтре или засор дренажа могут вызвать каплепадение, что может привести к загрязнению или поломке предметов, находящихся под блоком.

ПРЕДУПРЕЖДЕНИЕ

НЕ держите рядом с кондиционером аэрозольные упаковки с воспламеняющимися веществами и НЕ пользуйтесь возле блока пульверизаторами с огнеопасным содержимым. Это может привести к возгоранию.

Техническое и иное обслуживание (см. раздел

обслуживание» [434]

)

ПРЕДОСТЕРЕЖЕНИЕ: Обратите внимание на вентилятор!

Осматривать блок при работающем вентиляторе опасно.

Прежде чем приступать к выполнению любых работ технического обслуживания, обязательно выключите электропитание.

ПРЕДОСТЕРЕЖЕНИЕ

НЕ вставляйте пальцы, а также палки и другие предметы в отверстия для забора и выпуска воздуха. Когда вентилятор вращается на высокой скорости, это может привести к травме.

ПРЕДУПРЕЖДЕНИЕ

«10Техническое и иное

Справочное руководство для монтажника и пользователя

Если перегорел плавкий предохранитель, замените его другим того же номинала. Ни в коем случае НЕ применяйте самодельные перемычки. Это может привести к поломке кондиционера или возгоранию.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 23

4 | Меры предосторожности при эксплуатации

ПРЕДОСТЕРЕЖЕНИЕ

После длительной работы блока необходимо проверить его положение на крепежной раме, а также крепежные детали на предмет повреждения. Такие повреждения могут привести к падению блока и стать причиной травмы.

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем открыть доступ к электрическим контактам, полностью обесточьте оборудование.

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

Перед очисткой кондиционера или воздушного фильтра обязательно остановите кондиционер и выключите все источники электропитания. В противном случае возможны поражение электрическим током или травма.

ПРЕДУПРЕЖДЕНИЕ

При проведении высотных работ соблюдайте осторожность.

ПРЕДОСТЕРЕЖЕНИЕ

Выключите блок, прежде чем приступать к чистке воздушного фильтра и выпускного отверстия.

ПРЕДУПРЕЖДЕНИЕ

НЕ допускайте попадания влаги на внутренний блок. Возможное следствие: Опасность поражения электрическим током или возгорания.

Хладагент (см. раздел

ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Залитый в блок хладагент R32 умеренно горюч.

«10.5О хладагенте» [437]

)

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 24

4 | Меры предосторожности при эксплуатации

ПРЕДУПРЕЖДЕНИЕ

▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в элементах

контура хладагента и подвергать их воздействию огня.

▪ НЕ допускается применение любых чистящих средств

или способов ускорения разморозки, помимо рекомендованных изготовителем.

▪ Учтите, что хладагент, которым заправлена система,

запаха НЕ имеет.

ПРЕДУПРЕЖДЕНИЕ

Хладагент в блоке умеренно горюч и обычно НЕ вытекает. В случае утечки в помещении контакт хладагента с пламенем горелки, нагревателем или кухонной плитой может привести к возгоранию или образованию вредного газа.

Выключите все огнеопасные нагревательные устройства, проветрите помещение и свяжитесь с дилером, у которого вы приобрели агрегат.

НЕ пользуйтесь блоком до тех пор, пока специалист сервисной службы не подтвердит восстановление исправности узлов, в которых произошла утечка хладагента.

ПРЕДУПРЕЖДЕНИЕ

Датчик подлежит замене после каждого обнаружения утечки и по окончании срока службы. Замена датчика производится ТОЛЬКО квалифицированными специалистами.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 25

4 | Меры предосторожности при эксплуатации

Поиск и устранение неисправностей (см. раздел

неполадок» [440]

)

ПРЕДУПРЕЖДЕНИЕ Остановите систему и отключите питание, если

произойдет что-либо необычное (почувствуется запах гари и т.п.).

Продолжение работы системы при таких обстоятельствах может привести к ее поломке, к поражению электрическим током или пожару. Обратитесь к дилеру.

«11Поиск и устранение

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 26

5 | О системе

5 О системе

ПРЕДУПРЕЖДЕНИЕ

▪ ЗАПРЕЩАЕТСЯ самостоятельно вносить изменения в конструкцию,

разбирать, передвигать, перестанавливать и ремонтировать блок. Неправильный демонтаж и установка могут привести к поражению электрическим током или возгоранию. Обратитесь к своему поставщику оборудования.

▪ При случайной утечке хладагента проследите за тем, чтобы поблизости не

было открытого огня. Сам хладагент совершенно безопасен, не ядовит и умеренно горюч, однако при случайной протечке в помещение, где используются калориферы, газовые плиты и другие источники горячего воздуха, он будет выделять ядовитый газ. Прежде чем возобновить эксплуатацию, обязательно обратитесь к квалифицированному специалисту сервисной службы для устранения протечки.

ПРИМЕЧАНИЕ

НЕ пользуйтесь системой в целях, отличных от ее прямого назначения. Во избежание снижения качества работы блока НЕ пользуйтесь им для охлаждения высокоточных измерительных приборов, продуктов питания, растений, животных и предметов искусства.

ПРИМЕЧАНИЕ

Для изменения или расширения системы в будущем:

Полная информация о допустимых сочетаниях (для будущего расширения системы) приведена в инженерно-технических данных. С этой информацией следует ознакомиться. За информацией и профессиональными рекомендациями обращайтесь к монтажнику.

ПРЕДОСТЕРЕЖЕНИЕ

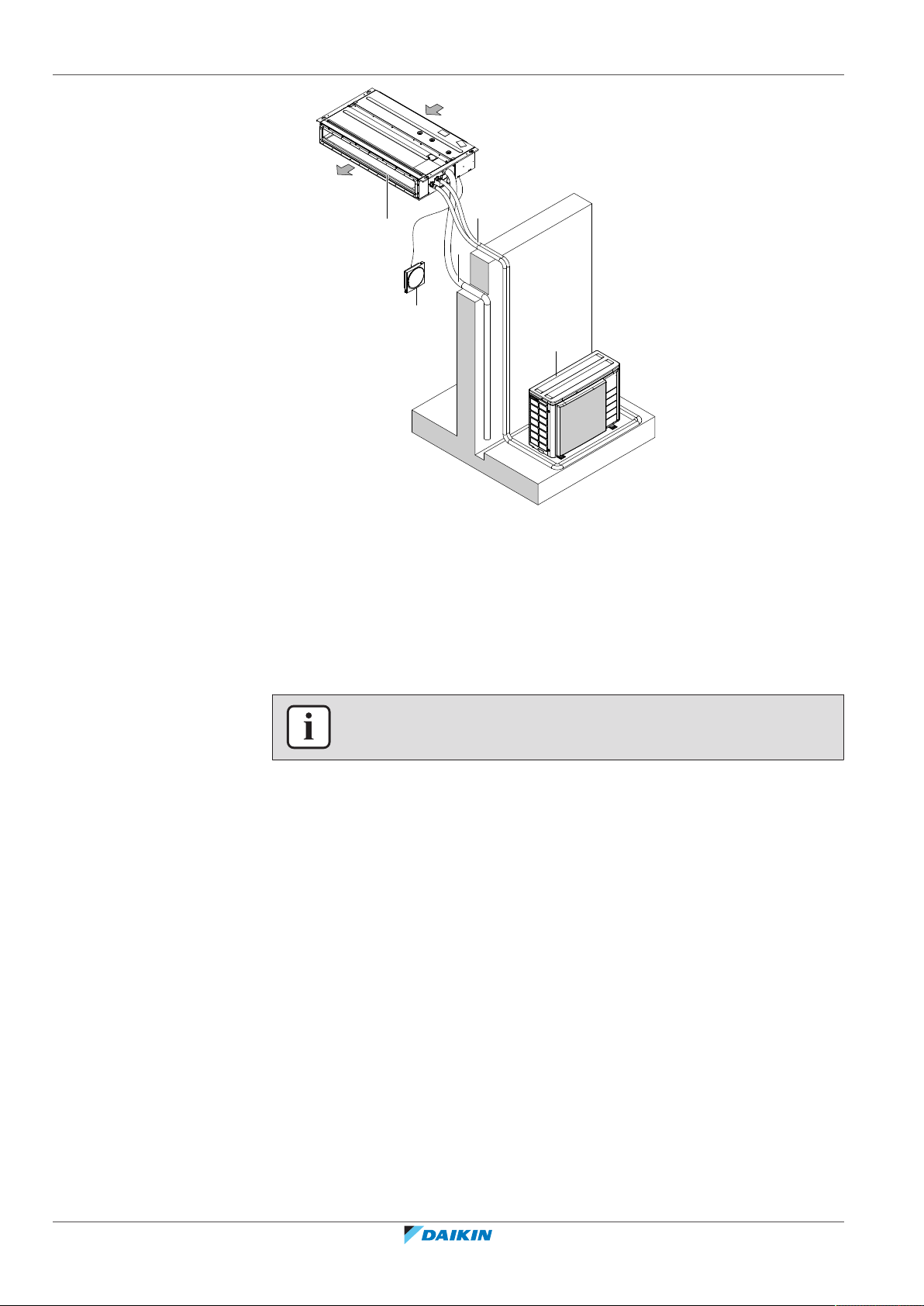

5.1 Компоновка системы

ИНФОРМАЦИЯ

Приведенный рисунок является примером и может НЕ соответствовать той или иной схеме системы.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 27

5 | О системе

a Внутренний блок

b Наружный блок

c Пользовательский интерфейс

d Забор воздуха

e Выброс воздуха

f Трубопровод хладагента + сигнальный кабель

g Сливная трубка

5.2 Информация о требованиях к фанкойлам

Позиция Значок ЗначениеБлок

Хладопроизводительность (в высокочувствительном режиме)

Хладопроизводительность (в спокойном режиме)

Теплопроизводительность P Суммарное энергопотребление P Уровень звуковой мощности (по скоростной

настройке, если таковая применяется) Контактные данные:

DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň Skvrňany, Czech Republic

A B C D E

FXDA10 0,8 0,3 1,3 0,036 48

rated,c

rated,h

elec

A кВт

B кВт

C кВт D кВт E дБ

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

FXDA15 1,2 0,5 1,9 0,048 50

FXDA20 1,5 0,7 2,5 0,068 51

FXDA25 1,9 0,9 3,2 0,068 51

FXDA32 2,5 1,1 4 0,068 51

FXDA40 3 1,5 5 0,075 52

Справочное руководство для монтажника и пользователя

Page 28

5 | О системе

A B C D E

FXDA50 3,8 1,8 6,3 0,096 53

FXDA63 4,8 2,3 8 0,107 54

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 29

6 Интерфейс пользователя

ПРЕДОСТЕРЕЖЕНИЕ

▪ НИ В КОЕМ СЛУЧАЕ не прикасайтесь к деталям внутри контроллера. ▪ НЕ снимайте лицевую панель. Прикосновение к некоторым находящимся

внутри частям очень опасно и чревато серьезным ущербом здоровью. Для проведения проверки и регулировки внутренних частей обращайтесь к своему дилеру.

ПРИМЕЧАНИЕ

НЕ протирайте рабочую панель пульта управления бензином, растворителями, сильными химическими моющими средствами и т.п. Панель может утратить свой цвет, также возможно отслоение краски. При серьезном загрязнении смочите мягкую тряпку в водном растворе нейтрального моющего средства, отожмите ее и протрите панель. Вытрите панель насухо другой, сухой тряпкой.

ПРИМЕЧАНИЕ

НИ В КОЕМ СЛУЧАЕ не нажимайте кнопки пользовательского интерфейса твердыми, заостренными предметами. Это может повредить интерфейс.

6 | Интерфейс пользователя

ПРИМЕЧАНИЕ

НИ В КОЕМ СЛУЧАЕ не натягивайте и не скручивайте соединительный провод пользовательского интерфейса. Это может вызвать сбои в работе системы.

В данном руководстве по эксплуатации изложены общие сведения об основных функциях системы. Эти сведения не являются исчерпывающими.

Дополнительную информацию о пользовательском интерфейсе см. в руководстве по его эксплуатации.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 30

7 | Приступая к эксплуатации...

7 Приступая к эксплуатации...

ПРЕДУПРЕЖДЕНИЕ

Приступая к эксплуатации блока, убедитесь в том, что его монтаж выполнен монтажником правильно.

ПРЕДОСТЕРЕЖЕНИЕ

Длительное пребывание в зоне действия воздушного потока вредно для здоровья.

ПРЕДОСТЕРЕЖЕНИЕ

ПРИМЕЧАНИЕ

Для подачи электропитания на нагреватель картера и для защиты компрессора обязательно включите питание за 6 часов перед запуском системы.

Данное руководство относится к указанным ниже системам со стандартным управлением. Перед началом эксплуатации обратитесь к своему дилеру, который расскажет об особенностях приобретенной вами системы. Если она снабжена специализированной системой управления, дилер укажет на все особенности обращения с ней.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 31

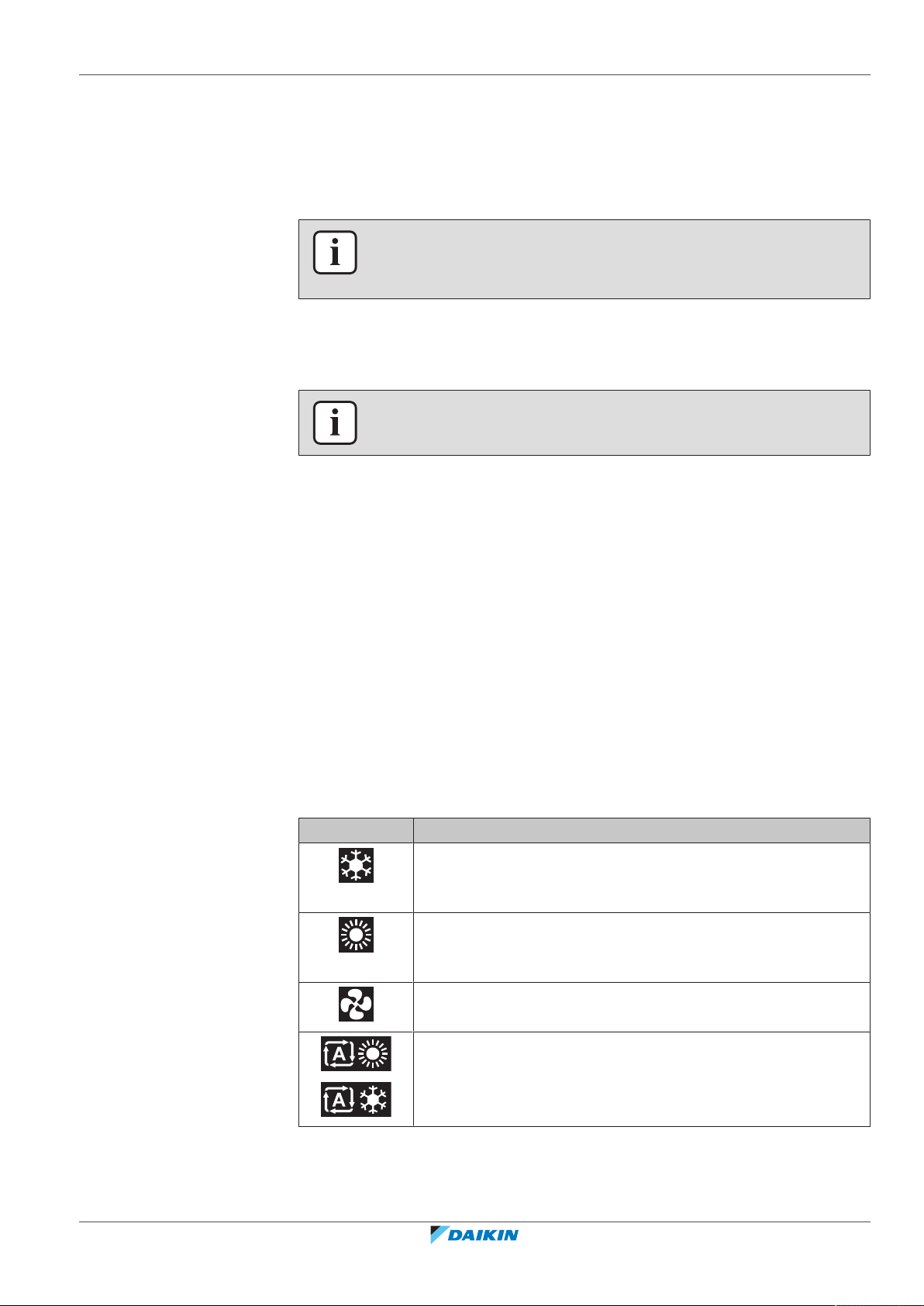

8 Операция

8.1 Рабочий диапазон

8.2 Режимы работы

▪ Скорость вращения вентилятора может автоматически меняться в

зависимости от температуры в помещении. Вентилятор может также автоматически отключится. Это не является признаком неисправности.

8 | Операция

ИНФОРМАЦИЯ

Эксплуатационные ограничения см. в технических данных подключенного наружного блока.

ИНФОРМАЦИЯ

Наличие тех или иных рабочих режимов зависит от установленной системы.

▪ Если питание отключится во время работы блока, то он автоматически

запустится, как только возобновится подача электроэнергии.

▪ Заданная температура. Температура, которую блок должен поддерживать в

помещении, работая на охлаждение, обогрев или в автоматическом режиме.

▪ Хозяев нет дома. Функция, позволяющая поддерживать комнатную

температуру в заданных пределах, когда система отключена (пользователем, функцией работы по графику или выключателем по таймеру).

8.2.1 Основные режимы работы

Внутренний блок может работать в разных режимах.

Значок Рабочий режим

Охлаждение. В этом режиме охлаждение включается в

зависимости от заданной температуры или настройки функции «хозяев нет дома».

Обогрев. В этом режиме обогрев включается в зависимости от заданной температуры или настройки функции «хозяев нет дома».

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Только вентиляция. В этом режиме циркуляция воздуха проходит без обогрева или охлаждения.

Автомат. В этом режиме внутренний блок автоматически переключается с обогрева на охлаждение и наоборот в зависимости от заданной температуры.

Справочное руководство для монтажника и пользователя

Page 32

8 | Операция

8.2.2 Особые режимы работы на обогрев

Рабочие параметры Описание

Размораживание Во избежание падения

теплопроизводительности из-за обледенения наружного блока система автоматически запускается в режиме размораживания.

Во время размораживания вентилятор внутреннего блока останавливается, а в главном окне высвечивается вот такой значок:

Спустя 6-8 минут система возвращается в обычный рабочий режим.

«Горячий» запуск Во время «горячего» запуска

вентилятор внутреннего блока останавливается, а в главном окне высвечивается вот такой значок:

8.3 Пуск системы

ИНФОРМАЦИЯ

Порядок настройки рабочего режима и других параметров см. в справочнике или руководстве по эксплуатации пользовательского интерфейса.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 33

9 | Экономия электроэнергии и оптимальные условия

работы

9 Экономия электроэнергии и оптимальные

условия работы

ПРЕДОСТЕРЕЖЕНИЕ

Дети, растения и животные НЕ должны находиться под прямым потоком воздуха из кондиционера.

ПРЕДУПРЕЖДЕНИЕ

Чтобы достичь оптимальных характеристик работы системы, необходимо соблюдать определенные правила.

▪ При работе системы в режиме охлаждения не допускайте попадания в

помещение прямых солнечных лучей, используйте занавески или жалюзи.

▪ Проследите за тем, чтобы пространство хорошо проветривалось. НЕ

перекрывайте вентиляционные отверстия.

▪ Периодически проветривайте помещение. При интенсивной эксплуатации

системы особое внимание нужно уделять вентиляции.

▪ Держите окна и двери закрытыми. Если они открыты, циркуляция воздуха

снизит эффективность охлаждения или обогрева помещения.

▪ ИЗБЕГАЙТЕ переохлаждения и перегрева помещений. В целях экономии

электроэнергии поддерживайте температуру на среднем уровне.

▪ Ни в коем случае НЕ размещайте посторонние предметы возле

воздухозаборников и выпускных отверстий блока. Это может привести к снижению эффективности обогрева и охлаждения снижается или к полному выходу системы из строя.

▪ Если на экране дисплея появился значок (пора чистить воздушный

фильтр), прочистите фильтры (см. параграф «10.2.1 Правила чистки

воздушного фильтра» [435]).

▪ При влажности воздуха более 80% и при засорении сливного отверстия

возможно образование конденсата.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

▪ Выбирайте правильное направление воздушного потока, избегая прямого

воздействия струи воздуха на находящихся в помещении людей.

Справочное руководство для монтажника и пользователя

Page 34

10 | Техническое и иное обслуживание

10 Техническое и иное обслуживание

10.1 Меры предосторожности при техническом и сервисном обслуживании

ПРИМЕЧАНИЕ

Техническое обслуживание может проводиться ТОЛЬКО уполномоченным монтажником или специалистом по обслуживанию.

Техническое обслуживание рекомендуется проводить не реже раза в год. При этом следует учесть, что действующим законодательством может предписываться сокращенная периодичность техобслуживания.

ПРЕДОСТЕРЕЖЕНИЕ: Обратите внимание на вентилятор!

Осматривать блок при работающем вентиляторе опасно.

ПРЕДОСТЕРЕЖЕНИЕ

ПРИМЕЧАНИЕ

НЕ пытайтесь самостоятельно вскрывать блок и ремонтировать его. Вызовите квалифицированного специалиста, который устранит причину неисправности. При этом чистить воздушный фильтр и выпускное отверстие могут и конечные пользователи.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Справочное руководство для монтажника и пользователя

ПРИМЕЧАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Прежде чем открыть доступ к электрическим контактам, полностью обесточьте оборудование.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 35

10 | Техническое и иное обслуживание

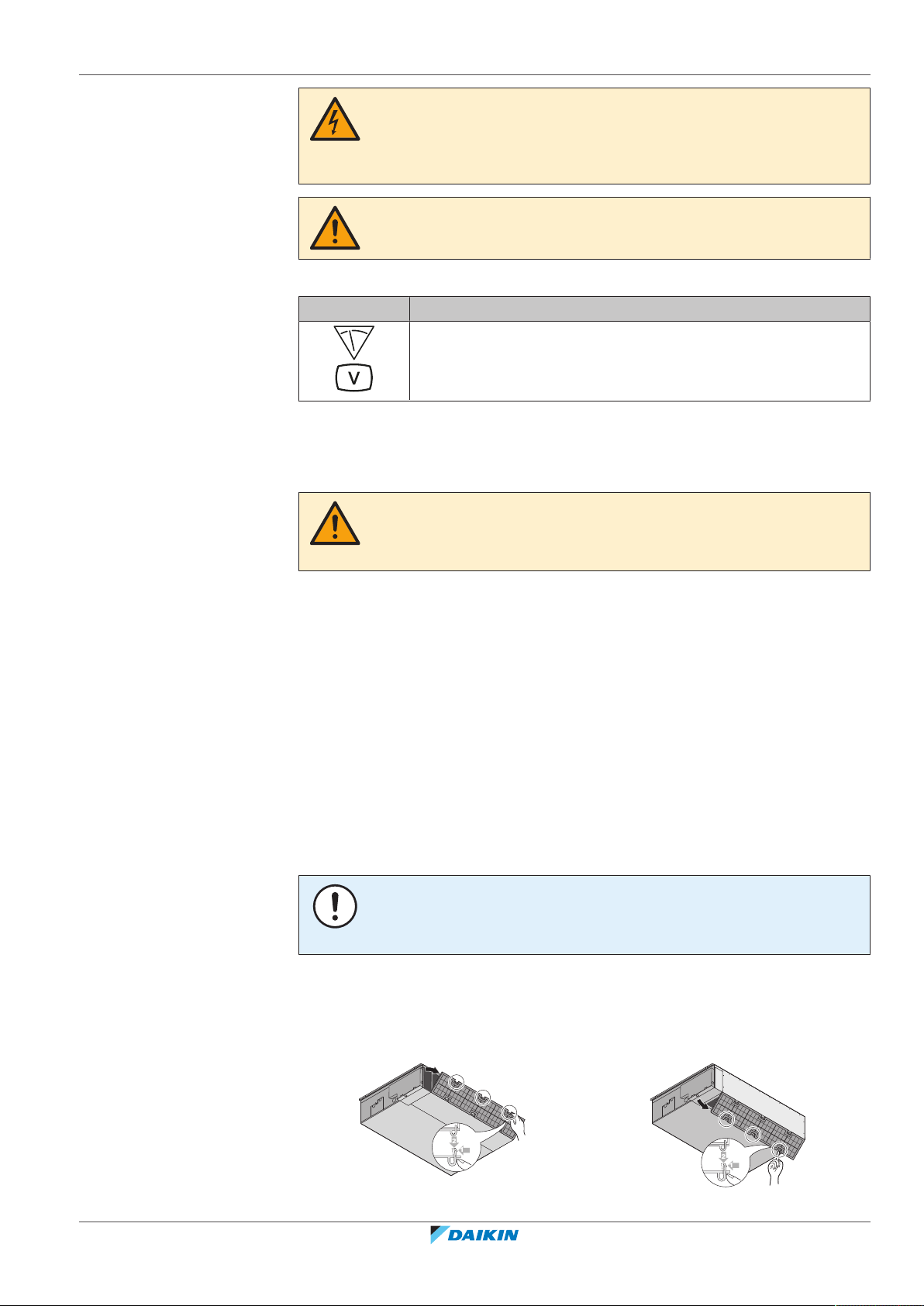

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

ПРЕДУПРЕЖДЕНИЕ

При проведении высотных работ соблюдайте осторожность.

Внутренний блок может маркироваться перечисленными ниже значками:

Значок Пояснения

Перед обслуживанием убедитесь в отсутствии напряжения на контактах емкостей основной цепи и электрических деталях.

10.2 Чистка воздушного фильтра и выпускного воздуховода

ПРЕДОСТЕРЕЖЕНИЕ

Выключите блок, прежде чем приступать к чистке воздушного фильтра и выпускного отверстия.

10.2.1 Правила чистки воздушного фильтра

Периодичность чистки воздушного фильтра:

▪ Как правило, Чистка выполняется раз в полгода. При сильном загрязнении

воздуха в помещении воздушный фильтр необходимо чистить чаще.

▪ В зависимости от настройки на экране дисплея пользовательского

интерфейса может появляться оповещение "Time to clean filter" («Пора чистить воздушный фильтр»). Когда такое оповещение появилось, воздушный фильтр необходимо прочистить.

▪ Если грязь не счищается, замените воздушный фильтр (= дополнительное

оборудование).

Порядок чистки воздушного фильтра:

ПРИМЕЧАНИЕ

НЕ пользуйтесь водой, температура которой достигает 50°C. Возможное следствие: Выцветание и деформация.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

1 Снимите воздушный фильтр. Нажав на крючки, потяните за фильтр, как

показано на иллюстрации внизу. (2 крючка для классификации 10~32 или 3 крючка для классификации 40~63)

забор воздуха сзади

Справочное руководство для монтажника и пользователя

забор воздуха снизу

Page 36

10 | Техническое и иное обслуживание

2 Чистка воздушного фильтра. Воспользуйтесь пылесосом или промойте

фильтр водой. Если воздушный фильтр сильно загрязнен, воспользуйтесь мягкой щеткой и нейтральным моющим средством.

3 Просушите воздушный фильтр в тени. 4 Установите воздушный фильтр на место. Подвесив фильтр на крючках за

заслонкой, закрепите его на главном блоке, нажимая на крючки.

забор воздуха сзади

5 Проверьте крепление крючков на прочность. 6 Включите электропитание. 7 Порядок сброса предупреждений см. в справочнике по эксплуатации

пользовательского интерфейса.

10.2.2 Чистка выпускного воздуховода

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ

▪ НЕ пользуйтесь бензином, керосином, растворителями, абразивными

материалами и жидкими инсектицидами. Возможное следствие: Выцветание и деформация.

▪ НЕ пользуйтесь водой и воздухом, температура которых достигает 50°C.

Возможное следствие: Выцветание и деформация.

забор воздуха снизу

Чистку следует производить с помощью мягкой ткани. Смывайте пятна водой или нейтральным моющим средством.

10.3 Техническое обслуживание перед длительным простоем

Например, в конце сезона.

▪ Дайте внутренним блокам поработать только на вентиляцию в течение

примерно половины дня для просушки их внутренних частей.

▪ Выполните чистку воздушных фильтров и корпусов внутренних блоков (см.

параграф «10.2 Чистка воздушного фильтра и выпускного

воздуховода» [435]).

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 37

10 | Техническое и иное обслуживание

▪ Выньте батарейки из пользовательского интерфейса (если нужно).

10.4 Техническое обслуживание после длительного простоя

Например, в начале сезона.

▪ Проверьте и удалите все, что может перекрывать отверстия входа и выхода

воздуха внутренних и наружных блоков.

▪ Выполните чистку воздушного фильтра и корпуса внутреннего блока (см.

параграф «10.2 Чистка воздушного фильтра и выпускного

воздуховода» [435]).

▪ Вставьте батарейки в пользовательский интерфейс (если нужно).

10.5 О хладагенте

Это изделие содержит вызывающие парниковый эффект фторсодержащие газы. НЕ выпускайте газы в атмосферу.

Тип хладагента: R32 Значение потенциала глобального потепления (GWP): 675

ПРИМЕЧАНИЕ

В соответствии с действующим законодательством в отношениивыбросов фторированных парниковых газов, общее количество заправленного

хладагента указывается как в весовых единицах, так и в эквиваленте CO

Формула расчета объема выбросов парниковых газов в тоннах эквивалента CO2: Значение GWP хладагента × общее количество заправленного хладагента [в

кг]/1000

За подробной информацией обращайтесь в организацию, выполнявшую монтаж.

ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Залитый в блок хладагент R32 умеренно горюч.

ПРЕДУПРЕЖДЕНИЕ

▪ ЗАПРЕЩАЕТСЯ проделывать отверстия в элементах контура хладагента и

подвергать их воздействию огня.

▪ НЕ допускается применение любых чистящих средств или способов

ускорения разморозки, помимо рекомендованных изготовителем.

▪ Учтите, что хладагент, которым заправлена система, запаха НЕ имеет.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 38

10 | Техническое и иное обслуживание

ПРЕДУПРЕЖДЕНИЕ

10.5.1 Датчик утечки хладагента

ПРЕДУПРЕЖДЕНИЕ

ПРИМЕЧАНИЕ

Периодически проводится автоматическая проверка работоспособности предохранительных приспособлений. В случае сбоя на экран дисплея пользовательского интерфейса выводится код неисправности.

ПРИМЕЧАНИЕ

Полупроводниковый датчик утечки хладагента R32 может подавать ложные сигналы на посторонние вещества, отличные от хладагента R32. Не пользуйтесь химикатами повышенной концентрации (напр., органическими растворителями, лаком для волос или красителями) в непосредственной близости к блоку во избежание ложного срабатывания датчика утечки хладагентаR32.

ИНФОРМАЦИЯ

Срок службы датчика составляет 10 лет. За 6 месяцев до окончания срока службы датчика на экран дисплея пользовательского интерфейса выводится код "CH-05", а по окончании срока службы — код "CH-02". Подробная информация изложена в справочнике по эксплуатации пользовательского интерфейса, кроме того, за ней можно обратиться к поставщику оборудования.

Обнаружение утечки, когда блок находится в режиме ожидания

Если утечка обнаружена, когда блок находится в режиме ожидания, то выполняется проверка на ложный сигнал об утечке.

Проверка на ложный сигнал об утечке

1 Вентилятор блока запускается на самых малых оборотах. 2 На экран дисплея пользовательского интерфейса выводится код

неисправности "A0-13", подается звуковой сигнал, а индикатор состояния мигает.

3 Датчик проверяет, действительно ли произошла утечка хладагента или

▪ Если утечка хладагента НЕ обнаружена, Результат: через 2минуты система

возвращается в нормальное рабочее состояние.

▪ Если утечка хладагента обнаружена, Результат:

Справочное руководство для монтажника и пользователя

сигнал ложный.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 39

10 | Техническое и иное обслуживание

1 На экран дисплея пользовательского интерфейса выводится код

неисправности "A0-11", подается звуковой сигнал, а индикатор состояния мигает.

2 Сразу же обратитесь к своему поставщику оборудования.

Дополнительную информацию см. в руководстве по монтажу наружного блока.

Обнаружение утечки, когда блок включен

1 На экран дисплея пользовательского интерфейса выводится код

неисправности "A0-11", подается звуковой сигнал, а индикатор состояния мигает.

2 Сразу же обратитесь к своему поставщику оборудования.

Дополнительную информацию см. в руководстве по монтажу наружного блока.

ИНФОРМАЦИЯ

Порядок сброса аварийной сигнализации см. в справочнике по эксплуатации пользовательского интерфейса.

ИНФОРМАЦИЯ

Во время работы в обычном режиме и при обнаружении утечки хладагента минимальный воздухоток всегда > 240м3/ч.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 40

11 | Поиск и устранение неполадок

11 Поиск и устранение неполадок

В случае обнаружения сбоев в работе системы примите указанные ниже меры и обратитесь к поставщику оборудования.

ПРЕДУПРЕЖДЕНИЕ

Остановите систему и отключите питание, если произойдет что-либо необычное (почувствуется запах гари и т.п.).

Ремонт системы производится ТОЛЬКО квалифицированными специалистами сервисной службы.

Неисправность Способы устранения

При частом срабатывании автоматов защиты или датчиков утечки на землю и при СБОЯХ в работе тумблера включения-выключения.

Переведите все главные выключатели электропитания блока в отключенное положение.

Если из блока вытекает вода. Остановите работу блока.

Рабочий выключатель НЕИСПРАВЕН. Выключите электропитание.

Если на экране пользовательского интерфейса высвечивается ,

оповестите об этом монтажника, сообщив ему код неисправности. Порядок вывода кодов неисправности на экран см. в справочнике по эксплуатации пользовательского интерфейса.

Если после выполнения перечисленных выше действий система по-прежнему НЕ работает или работает некорректно, проверьте ее работоспособность в изложенном далее порядке.

Неисправность Способы устранения

Система не работает совсем.

▪ Проверьте, не прекратилась ли подача

электропитания. Подождите, пока не возобновится подача электропитания. Если сбой питания произошел во время работы системы, то она автоматически возобновит работу, когда питание восстановится.

Справочное руководство для монтажника и пользователя

▪ Проверьте, не перегорел ли плавкий

предохранитель и не сработал ли автоматический размыкатель цепи. Если необходимо, замените предохранитель или переведите размыкатель цепи в рабочее положение.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 41

11 | Поиск и устранение неполадок

Неисправность Способы устранения

Система прекратила работу сразу же после запуска.

Система работает, но воздух недостаточно охлаждается или нагревается.

▪ Проверьте, не перекрыт ли посторонними

предметами забор воздуха в систему или выброс воздуха из нее. Устранив препятствия, обеспечьте свободную циркуляцию воздуха.

▪ Проверьте, не засорился ли воздушный фильтр

(см. параграф «10.2.1 Правила чистки

воздушного фильтра» [435]).

▪ Проверьте, не перекрыт ли посторонними

▪ Проверьте, не засорился ли воздушный фильтр

(см. параграф «10.2.1 Правила чистки

воздушного фильтра» [435]).

▪ Проверьте заданные значения температуры.

См. руководство по эксплуатации пользовательского интерфейса.

▪ Проверьте, настроен ли вентилятор на работу

на малых оборотах. См. руководство по эксплуатации пользовательского интерфейса.

▪ Проверьте, не открыты ли окна и двери.

Закройте их, чтобы перекрыть приток наружного воздуха в помещение.

Работа внезапно прекращается. (Индикатор работы мигает).

Система работает со сбоями.

▪ Проверьте, не попадают ли в помещение

прямые солнечные лучи. Занавесьте окна.

▪ Проверьте, не находится ли в помещении

слишком много людей при работе системы на охлаждение. Убедитесь в том, что в помещении нет дополнительных источников тепла.

▪ Если в комнате находятся мощные источники

тепла (режим охлаждения). Эффект охлаждения уменьшается, так как тепловая нагрузка резко повышается.

▪ Проверьте, не засорился ли воздушный фильтр

(см. параграф «10.2.1 Правила чистки

воздушного фильтра» [435]).

▪ Проверьте, не перекрыт ли посторонними

предметами забор воздуха в систему или выброс воздуха из нее. Устранив препятствия, переведите размыкатель цепи в положение OFF, а затем снова в положение ON. Если индикатор продолжает мигать, обратитесь к поставщику оборудования.

▪ Сбои в работе кондиционера могут возникать

под воздействием радиоволн или удара молнии. Переведите размыкатель цепи в положение OFF, а затем снова в положение ON.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 42

11 | Поиск и устранение неполадок

Если после выполнения перечисленных выше действий решить проблему самостоятельно не удалось, обратитесь к монтажнику и сообщите признаки неисправности, полное название модели аппарата (если возможно, с заводским номером) и дату монтажа (может быть указана в гарантийной карточке).

11.1 Симптомы, НЕ являющиеся признаками неисправности системы

Признаки, НЕ указывающие на неполадки системы:

11.1.1 Симптом: Система не работает

▪ Кондиционер включается не сразу после нажатия кнопки ВКЛ/ВЫКЛ на

интерфейсе пользователя. Если лампа индикации работы светится, система исправна. Если нажать на пусковую кнопку вскоре после выключения кондиционера, то он запустится не раньше, чем через 5 минут, во избежание перегрузок электромотора компрессора. Такая же задержка запуска будет иметь место и в случае переключения режимов работы системы.

▪ Система не включается сразу после включения питания. Подождите одну

минуту, чтобы микропроцессор подготовился к управлению системой.

11.1.2 Симптом: Из блока (внутреннего) идет белый пар

▪ Это может происходить во время работы в режиме охлаждения при высокой

влажности воздуха (в помещениях, загрязненных маслянистой взвесью и пылью). Если внутреннее пространство (в том числе теплообменник) внутреннего блока сильно загрязнено, распределение воздуха в помещении может стать неравномерным. В этом случае необходимо произвести очистку внутреннего блока изнутри. За подробностями о проведении этой операции обратитесь к дилеру. Процедура очистки требует участия квалифицированных специалистов сервисной службы.

▪ При переходе кондиционера из режима размораживания в режим обогрева.

Влага, образующаяся в режиме размораживания, превращается в пар и выходит из блока.

11.1.3 Симптом: Из блока (внутреннего или наружного) идет белый пар

При переходе из режима размораживания в режим обогрева. Влага, образовавшаяся при размораживании, становится паром и выходит из блока.

11.1.4 Признак: На дисплее интерфейса пользователя появляется значок "U4" или "U5", блок останавливается, а через несколько минут перезапускается

Это происходит из-за того, что интерфейс пользователя улавливает помехи от других электроприборов, помимо кондиционера. В результате воздействия помех связь между блоками прерывается, что вынуждает их остановиться. Работа автоматически возобновляется, когда помехи исчезают.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 43

11 | Поиск и устранение неполадок

11.1.5 Симптом: Шумы, издаваемые кондиционером (внутренним блоком)

▪ Слабый шипящий и булькающий звук, слышимый сразу же после подачи

питания на кондиционер. Электронный терморегулирующий клапан, находящийся внутри блока, начинает работать, что и создает характерный шум. Этот звук исчезает примерно через одну минуту.

▪ Продолжительный шелестящий звук, слышимый при работе на охлаждение

или при выключении. Это звук издает работающий дренажный насос.

▪ Потрескивание, слышимое после прекращения работы на обогрев. Этот шум

производят пластиковые детали при деформациях, вызванных изменением температуры.

11.1.6 Симптом: Шумы, издаваемые кондиционером (внутренним или наружным блоком)

▪ Продолжительный шипящий звук низкого тона, слышимый при работе в

режиме охлаждения или размораживания. Этот звук издается газообразным хладагентом, циркулирующим по трубопроводам наружного и внутреннего блоков.

▪ Шипящий звук слышится при запуске или сразу же после прекращения

работы, в том числе в режиме размораживания. Это звук вызван прекращением или изменением скорости циркуляции хладагента.

11.1.7 Симптом: Из блока выходит пыль

Когда блок используется впервые после долгого перерыва. Это происходит потому, что в блок попала пыль.

11.1.8 Симптом: Блоки издают посторонние запахи

Кондиционер поглощает запахи, содержащиеся в воздухе помещения (запахи мебели, табачного дыма и т.п.), которые затем снова поступают в помещение.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 44

12 | Переезд

12 Переезд

При необходимости в перемещении и повторной установке блока в сборе обращайтесь к дилеру в своем регионе. Перемещение блоков требует технических навыков.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 45

13 Утилизация

13 | Утилизация

ПРИМЕЧАНИЕ

НЕ пытайтесь демонтировать систему самостоятельно: демонтаж системы, удаление холодильного агента, масла и других компонентов ДОЛЖНЫ проводиться в соответствии с действующим законодательством. Блоки НЕОБХОДИМО сдавать на специальную перерабатывающую станцию для утилизации, переработки и вторичного использования.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 46

Для монтажника

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 47

14 Информация о блоке

1 2

14.1 Обзор: информация о блоке

В этой главе описывается порядок действий после доставки упакованного внутреннего агрегата на место монтажа.

Вот какие сведения здесь изложены:

▪ Порядок распаковки блока и обращения с ним ▪ Как снять с блока принадлежности

Соблюдайте следующие меры предосторожности:

▪ Непосредственно после доставки блок ОБЯЗАТЕЛЬНО нужно проверить на

предмет повреждений. Обо всех повреждениях НЕОБХОДИМО сразу же поставить в известность представителя компании-перевозчика.

▪ Старайтесь доставить агрегат как можно ближе к месту монтажа, не

извлекая его из упаковки — это сведет к минимуму вероятность механических повреждений при транспортировке.

14 | Информация о блоке

▪ Заранее наметьте путь, по которому будете заносить блок в помещение.

14.2 Внутренний блок

14.2.1 Порядок распаковки блока и обращения с ним

При подъеме блока пользуйтесь стропой из мягкого материала или предохранительными пластинами, закрепленными на тросе, во избежание появления на блоке царапин.

1 Поднимайте блок за подвесные скобы, следя за тем, чтобы не

оказывалось давление на другие части, особенно на трубопроводы хладагента, сливную трубу и другие детали из полимеров.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 48

14 | Информация о блоке

1×a1×

b c

1×

26×8× 1× 1× 2×

ed f g h i

1× 1× 4×

8×

4×

j k l m

14.2.2 Снятие аксессуаров с внутреннего блока

A На блоке

a Руководство по монтажу и эксплуатации

b Общие правила техники безопасности

B На дне упаковочной коробки

c Воздушный фильтр

C В отсеке с электромотором вентилятора d Шайбы для подвесного кронштейна

e Винты для фланцев воздуховода

f Металлический зажим

g Уплотнительные подушки: средняя и большая

h Сливной шланг

i Материал уплотнения j Изолятор: малый (для трубопровода жидкого хладагента)

k Изолятор: большой (для трубопровода газообразного хладагента)

l Обхватные петли: малая и большая

m Крепежная шайба панели

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 49

15 | Информация об агрегатах и дополнительном

15 Информация об агрегатах и

дополнительном оборудовании

Содержание раздела

15.1 Идентификация ..................................................................................................................................................................... 49

15.1.1 Идентификационная табличка: Внутренний блок ............................................................................................ 49

15.2 Справочная информация о внутреннем блоке.................................................................................................................. 49

15.3 Компоновка системы ............................................................................................................................................................ 49

15.4 Комбинации агрегатов и дополнительного оборудования ............................................................................................. 50

15.4.1 Возможные опции для внутреннего агрегата ................................................................................................... 50

15.1 Идентификация

ПРИМЕЧАНИЕ

При одновременной установке или обслуживании нескольких агрегатов НЕ допускается переключение сервисных панелей между различными моделями.

оборудовании

15.1.1 Идентификационная табличка: Внутренний блок

Местоположение

15.2 Справочная информация о внутреннем блоке

ИНФОРМАЦИЯ

Эксплуатационные ограничения см. в технических данных подключенного наружного блока.

15.3 Компоновка системы

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ИНФОРМАЦИЯ

Приведенный рисунок является примером и может НЕ соответствовать той или иной схеме системы.

Справочное руководство для монтажника и пользователя

Page 50

15 | Информация об агрегатах и дополнительном

оборудовании

a Внутренний блок

b Наружный блок

c Пользовательский интерфейс

d Забор воздуха

e Выброс воздуха

f Трубопровод хладагента + сигнальный кабель

g Сливная трубка

15.4 Комбинации агрегатов и дополнительного оборудования

ИНФОРМАЦИЯ

Отдельные опции могут поставляться не во все страны мира.

15.4.1 Возможные опции для внутреннего агрегата

Проследите за наличием нижеперечисленного дополнительного оборудования, которое входит в комплектацию:

▪ Пользовательский интерфейс: Допускаются к применению только пульты,

совместимые с системой обеспечения безопасного обращения с хладагентом. Информацию о совместимости пульта (напр., BRC1H52/82*) см. в справочнике с его техническими данными

Внимание! пользовательский интерфейс оснащается световой и звуковой сигнализацией об обнаружении утечки хладагента. Так, например, ПДУ BRC1H52* подают звуковой сигнал силой 65 дБ (звуковое давление, замеренное на расстоянии 1 м от пульта). Характеристики звуковой сигнализации приводятся в справочнике с техническими данными ПДУ. Звуковой сигнал должен быть, как минимум, на 15дБ громче обычного шума в помещении. При повышенном фоновом шуме рекомендуем подключить к печатной плате вывода сигнала с внутреннего блока (опция) внешнюю сигнализацию (приобретается по месту установки оборудования). Такая сигнализация, приобретаемая по месту установки оборудования, устанавливается во всех помещениях, где есть внутренние блоки.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 51

15 | Информация об агрегатах и дополнительном

оборудовании

ПРЕДОСТЕРЕЖЕНИЕ

▪ Каждый внутренний блок подключается к отдельному пользовательскому

▪ Пользовательский интерфейс должен находиться в том же помещении, что и

▪ Печатная плата вывода сигнала на периферийные устройства (опция): Эта

печатная плата срабатывает в случае обнаружения утечки, отказа или отсоединения датчика. Наименование модели см. в перечне опций внутреннего блока. Об этой опции подробно рассказывается в руководстве по монтажу дополнительного вывода печатной платы.

ИНФОРМАЦИЯ

Всё дополнительное оборудование перечислено в перечне опций внутреннего блока. О дополнительном оборудовании подробно рассказывается в руководстве по его монтажу и эксплуатации.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 52

16 | Монтаж агрегата

16 Монтаж агрегата

Содержание раздела

16.1 Как подготовить место установки

16.1 Как подготовить место установки ....................................................................................................................................... 52

16.1.1 Требования к месту установки внутреннего блока .......................................................................................... 52

16.2 Монтаж внутреннего агрегата ............................................................................................................................................. 55

16.2.1 Указания по установке внутреннего блока........................................................................................................ 55

16.2.2 Указания по установке воздуховода .................................................................................................................. 57

16.2.3 Указания по прокладке дренажного трубопровода......................................................................................... 59

Блок НЕЛЬЗЯ устанавливать в местах, часто используемых в качестве рабочих. При проведении строительных работ (например, шлифовки), когда образуется большое количество пыли, блок НЕОБХОДИМО накрывать.

Место установки должно обеспечивать достаточное пространство для перемещения блока и обратной установки на место.

Не допускается установка оборудования там, где в большом количестве присутствуют органические растворители (например, типографская краска или силоксан).

ПРЕДУПРЕЖДЕНИЕ

16.1.1 Требования к месту установки внутреннего блока

ИНФОРМАЦИЯ

Кроме того, ознакомьтесь с общими требованиями к месту установки. См. раздел ««2Общая техника безопасности» [46]».

ИНФОРМАЦИЯ

Уровень звукового давления: менее 70дБA.

ПРЕДОСТЕРЕЖЕНИЕ

Агрегат НЕЛЬЗЯ устанавливать в перечисленных далее местах:

▪ Избегайте мест, где в атмосфере могут присутствовать мелкие частицы или

пары минерального масла. Избегайте мест, где могут разрушиться и отвалиться пластмассовые детали, что может привести к протечкам воды.

НЕ рекомендуется устанавливать блок в следующих местах, так как это может сократить срок его службы:

▪ в местах со значительными колебаниями напряжения; ▪ на транспортных средствах и судах;

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 53

16 | Монтаж агрегата

c c

≥620

200

e ≥240

≥20

≥300

(mm)

≥400

▪ там, где присутствуют кислотные или щелочные испарения.

ПРИМЕЧАНИЕ

Оборудование, о котором рассказывается в данном руководстве, может служить источником электрических помех, вызываемых токами высокой частоты. Данное оборудование соответствует нормативам, утвержденным в целях обеспечения разумной защиты от электромагнитных помех. Тем не менее, отсутствие помех в каждой конкретной ситуации не гарантируется.

Поэтому рекомендуется устанавливать это оборудование и прокладывать электропроводку на рекомендованном расстоянии от стереофонической аппаратуры, персональных компьютеров и пр.

В местах слабого приема во избежание электромагнитных помех другому оборудованию необходимо соблюдать дистанцию не менее 3 м, а также использовать экранированные кабели для электропроводки линий питания и управления.

▪ Позаботьтесь о том, чтобы в случае утечки вода не причинила вреда месту

установки и прилегающей к нему зоне.

▪ Выберите такое место, где шум работающего оборудования, а также

выбросы горячего/холодного воздуха не будут оказывать вредного воздействия.

▪ Воздухоток. Проследите за тем, чтобы воздухоток не был перекрыт. ▪ Дренаж. Проследите за свободным отводом водяного конденсата. ▪ Потолочный монтаж. Если температура у потолка превышает 30°C, а

относительная влажность превышает 80%, либо если свежий воздух засасывается в потолочный воздуховод, необходима дополнительная изоляция (полиэтиленовый пенопласт толщиной не менее 10мм).

▪ Защитные решетки. Во избежание случайных прикосновений к лопастям

вентилятора или к теплообменнику проследите за установкой защитных решеток (приобретается по месту установки) на сторонах всасывания и выпуска воздуха.

▪ Расстояния. Соблюдайте указанные ниже требования:

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

A Минимальное расстояние от пола:

2,7м во избежание случайного прикосновения.

2,5м, если вентилятор прикрыт (напр., подвесным потолком, решеткой и т.п.)

a Распределительная коробка

b Пространство для техобслуживания

c Потолок

d Отверстие в подвесном потолке

e Подберите размер, обеспечивающий уклон вниз не менее 1/100

f Поверхность пола

▪ Выпускная решетка. Минимально допустимая высота установки выпускной

решетки: ≥1,8м.

Справочное руководство для монтажника и пользователя

Page 54

16 | Монтаж агрегата

620

(mm)

620

300

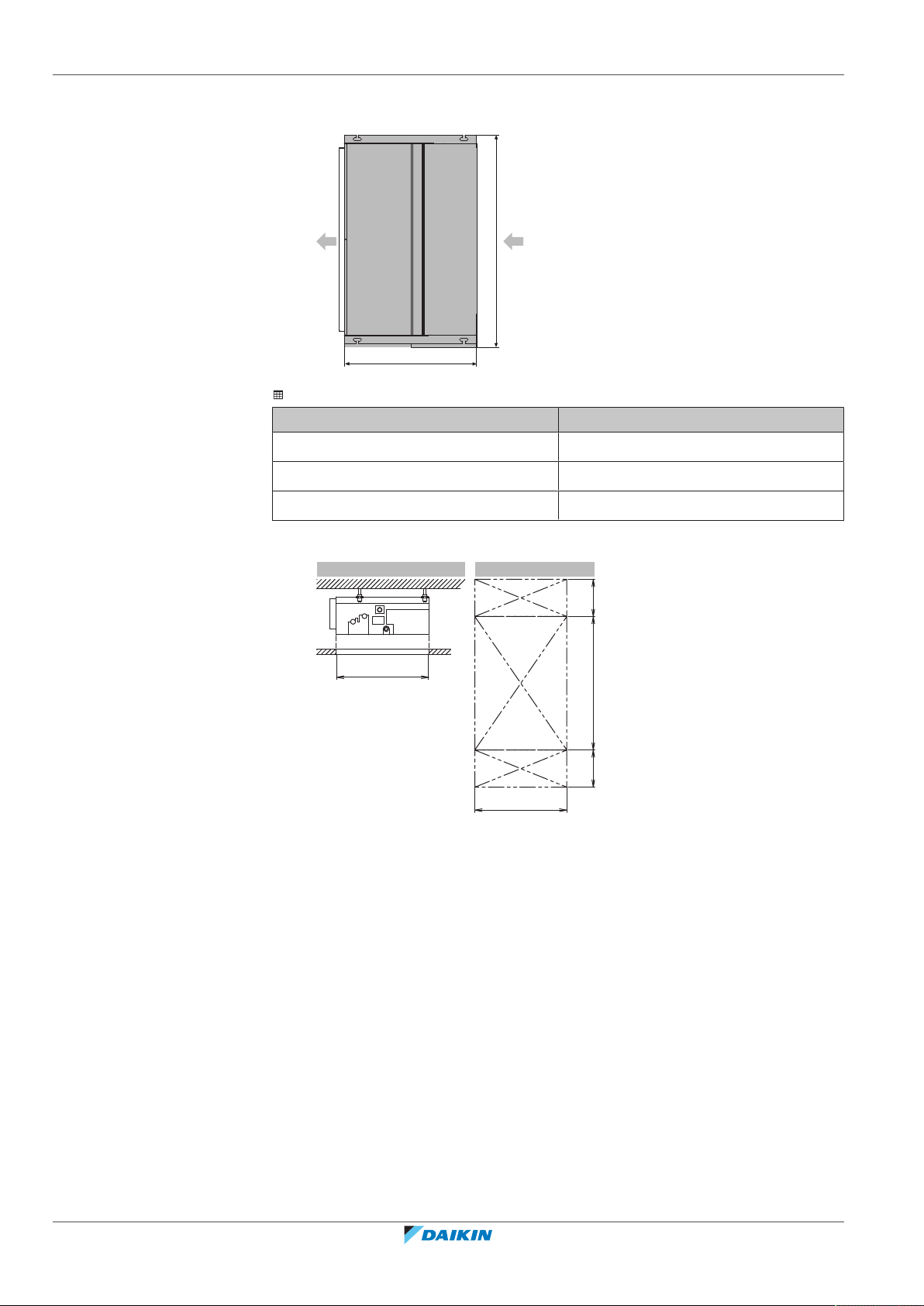

▪ Размеры отверстия в потолке. Проследите за соблюдением указанных

далее размеров отверстия в потолке:

16‒1 Размеры отверстия в подвесном потолке (А)

Классификация A(мм)

10~32 790

40~50 990

63 1190

Зона обслуживания

A Вид сбоку B Вид сверху C Классификация 10~32: 750 мм

Классификация 40+50: 950 мм Классификация 63: 1150 мм

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 55

Варианты монтажа

≥620

(mm)

100

160

(160~300)

f ≥400

200

a a

≥620

A Стандартный вариант с забором воздуха с задней стороны блока B Монтаж с подсоединением тканевого рукава и воздуховода сзади C Монтаж с подсоединением тканевого рукава и установкой решетки воздухозаборника внизу

a Поверхность подшивного потолка

b Отверстие в подвесном потолке

c Фланец (приобретается по месту установки)

d Тканевый рукав для соединения с декоративной панелью (приобретается по месту установки)

e Канальный блок

f Отверстие в панели воздухозаборника (приобретается по месту установки) с воздушным фильтром

(приобретается по месту установки)

16 | Монтаж агрегата

ИНФОРМАЦИЯ

Для технического обслуживания отдельных видов оборудования может потребоваться больше Размеры свободного пространства. Прежде чем приступать к установке оборудования, ознакомьтесь с данными, приведенными в руководстве по монтажу.

Минимальная площадь помещения

ПРЕДОСТЕРЕЖЕНИЕ

16.2 Монтаж внутреннего агрегата

16.2.1 Указания по установке внутреннего блока

ИНФОРМАЦИЯ

Дополнительное оборудование. При установке дополнительного

оборудования прочитайте также инструкции по монтажу дополнительного оборудования. В зависимости от условий по месту установки бывает, что проще сначала смонтировать дополнительное оборудование.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 56

16 | Монтаж агрегата

b a

Варианты монтажа

ИНФОРМАЦИЯ

Поступление воздуха может происходить снизу блока. Для этого нужно снять съемную панель и заменить ее панелью, у которой имеется возможность для установки воздушных фильтров.

a Опорная рамка воздушного фильтра (в комплекте принадлежностей)

b Сменная панель

▪ Воздушный фильтр. Установите воздушный фильтр (в комплекте

принадлежностей) нажатием на крюки (2крюка для типа 10~32 или 3крюка для типа 40~63).

забор воздуха сзади забор воздуха снизу

▪ Прочность потолка. Убедитесь в том, что потолок достаточно прочный и

выдерживает вес блока. Если потолок недостаточно прочен, укрепите его перед монтажом блока.

- С уже имеющимися потолками пользуйтесь анкерами.

- С новыми потолками применяются утопленные вставки или анкеры и иные

крепежные элементы, которые приобретаются на месте.

▪ Подвесные болты. Для монтажа используйте подвесные болты M10.

Прикрепите подвесной кронштейн к подвесному болту. Прочно закрепите

Справочное руководство для монтажника и пользователя

подвесной кронштейн сверху и снизу с помощью гаек с шайбами.

a Анкер

b Потолочная плита

c Длинная муфта или скоба

d Подвесной болт

e Внутренний блок

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 57

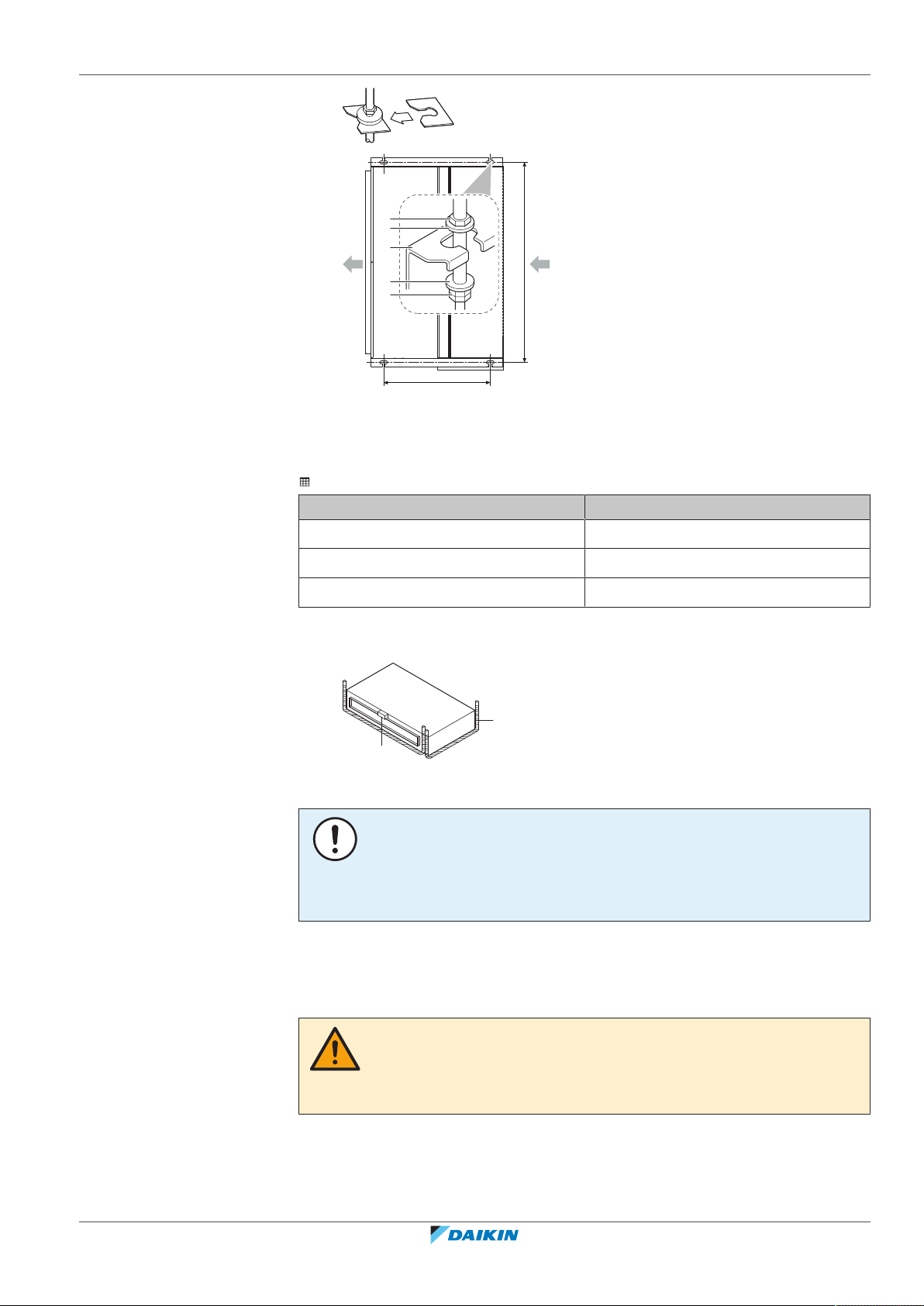

16 | Монтаж агрегата

e: A

e: 500

(mm)

4×

a b

b d

a Гайка (приобретается по месту установки)

b Шайба (в комплекте принадлежностей)

c Подвесной кронштейн

d Сдвоенная гайка (приобретается по месту установки)

e Расстояние между отверстиями в подвесном потолке для болтов

16‒2 Расстояние между отверстиями в подвесном потолке для болтов (А)

Классификация A(мм)

10~32 740

40~50 940

63 1140

▪ Выравнивание. Проверьте выравнивание блока по всем четырем углам с

помощью ватерпаса или виниловой трубки, наполненной водой.

a Уровень воды

b Виниловая трубка

ПРИМЕЧАНИЕ

НЕ устанавливайте блок в наклонном положении. Возможное следствие: Если блок накренился против направления потока конденсата (сторона сливного трубопровода поднята), то поплавковое реле уровня может не сработать, из-за чего вода вытечет.

16.2.2 Указания по установке воздуховода

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДУПРЕЖДЕНИЕ

Справочное руководство для монтажника и пользователя

Page 58

16 | Монтаж агрегата

c b a

ffe ed d

ПРЕДОСТЕРЕЖЕНИЕ

▪ Прокладывая воздуховод, следите за тем, чтобы внешнее статическое

▪ Обязательно смонтируйте тканевый рукав, ПРЕПЯТСТВУЮЩИЙ передаче

▪ ЗАЩИТИТЕ сливной поддон и воздушный фильтр от забрызгивания при

выполнении сварочных или паяльных работ.

▪ Если металлический воздуховод прокладывается сквозь металлическую или

▪ Установите воздухораспределительную решетку в такое положение, чтобы

воздухоток не был направлен прямо на людей.

▪ НЕ оснащайте воздуховод вспомогательными вентиляторами. Пользуйтесь

автоматической регулировкой оборотов вентиляторов (см. параграф

«20.1Местные настройки» [477]).

Элементы воздуховода приобретаются по месту установки.

1 Сторона воздухозаборника. Воспользуйтесь винтами из комплекта

принадлежностей (см. таблицу ниже) для подсоединения фланца (приобретается по месту установки) к внутреннему блоку со стороны воздухозаборника. Подсоедините тканевый рукав изнутри к фланцу со стороны воздухозаборника. Подсоедините воздуховод к тканевому рукаву.

Кол-во винтов в зависимости от классификации

10~32 40~50 63

16 22 26

2 Сторона выпуска воздуха. Подсоедините тканевый рукав изнутри к

фланцу со стороны выпуска воздуха. Подсоедините воздуховод к тканевому рукаву.

a Винты для фланцев воздуховода

Для стороны воздухозаборника: в комплекте принадлежностей Для стороны выпуска воздуха: на блоке

b Фланец

Для стороны воздухозаборника: приобретается по месту установки Для стороны выпуска воздуха: на блоке

c Внутренний блок

d Изоляционный материал (приобретается по месту установки)

e Тканевый рукав (приобретается по месту установки)

f Алюминиевая лента (приобретается по месту установки)

3 Обмотайте алюминиевой лентой места соединения фланца с

воздуховодом с обеих сторон. Проследите за отсутствием утечек воздуха в любых других соединениях.

Справочное руководство для монтажника и пользователя

4 Выполните изоляцию воздуховода во избежание образования

конденсата. Используйте стекловату или полиэтиленовый пенопласт толщиной 25мм.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 59

▪ Фильтр. Не забудьте смонтировать воздушный фильтр в воздуховоде со

1~1.5 m

≤600

≤300

0~75

1000~1500

(mm)

ba ddc

стороны забора воздуха. Пользуйтесь воздушным фильтром с коэффициентом пылеулавливания ≥50% (по гравиметрическому методу). Если подсоединяется воздуховод, то фильтр, входящий в комплектацию, не используется.

16.2.3 Указания по прокладке дренажного трубопровода

Проследите за свободным отводом водяного конденсата. Для этого необходимо:

▪ Обеспечить соблюдение общих правил ▪ Подсоединить сливной трубопровод к внутреннему блоку ▪ Проверить, нет ли протечек

Общие правила

▪ Длина трубопровода. Сливной трубопровод должен быть как можно

короче.

▪ Размер трубок. Размер дренажных трубок должен быть не меньше размера

соединительного патрубка (виниловая трубка с внутренним диаметром 20мм и внешним диаметром 26мм).

16 | Монтаж агрегата

▪ Уклон. Проследите за наклоном сливного трубопровода вниз (с градиентом

не менее 1/100) во избежание образования воздушных пробок. Смонтируйте подвесные планки, как показано на иллюстрации.

a Подвесная планка O Допустимо X Недопустимо

▪ Конденсация. Примите меры во избежание образования конденсата. Весь

сливной трубопровод в здании необходимо заизолировать.

▪ Трубопроводы, направленные вверх. При монтаже с уклоном

трубопроводы можно прокладывать направленными вверх.

- Наклон сливного шланга: 0~75мм во избежание избыточного натяжения и

образования пузырьков воздуха.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

a Металлический зажим (в комплекте принадлежностей) b Сливной шланг (в комплекте принадлежностей)

c Сливной трубопровод, направленный вверх (виниловая трубка с номинальным и наружным

диаметрами соответственно 20 и 26мм)

d Подвесные планки (приобретаются на месте)

▪ Сочетания сливных трубок. Допускается сочетание разных сливных трубок.

Проследите за оснащением трубок и тройников манометрами, соответствующими рабочей производительности блоков.

Справочное руководство для монтажника и пользователя

Page 60

16 | Монтаж агрегата

≥100≤600

(mm)

≤4 mm

A-A'

b a

d c

2~61

AA'A

Порядок подсоединения сливного трубопровода к внутреннему блоку

a Тройник

ПРИМЕЧАНИЕ

Неправильное подсоединение сливного шланга чревато протечками и порчей имущества как по месту установки, так и поблизости.

a Сливное отверстие для техобслуживания

b Трубопровод хладагента

c Подсоединение сливной трубы

1 Вставьте сливной шланг как можно глубже в патрубок сливного

трубопровода.

2 Затяните металлический зажим так, чтобы головка винта была на

расстоянии менее 4мм от детали металлического зажима.

3 Проверьте, нет ли протечек (см. параграф « Проверка на

протечки» [461]).

4 Обернув металлический зажим и сливной шланг уплотнительной

подушкой большого размера (= изолятор), закрепите ее кабельными стяжками.

5 Подсоедините сливной шланг к сливному трубопроводу.

Справочное руководство для монтажника и пользователя

a Соединение сливного трубопровода (с блоком)

b Сливной шланг (в комплекте принадлежностей)

c Металлический зажим (в комплекте принадлежностей)

d Уплотнительная подушка большого размера (в комплекте принадлежностей)

e Сливной трубопровод (приобретается на месте)

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 61

16 | Монтаж агрегата

ПРИМЕЧАНИЕ

▪ НЕ вынимайте заглушку из сливного трубопровода. Может произойти

протечка воды.

▪ Сливное отверстие используется для слива воды только перед

обслуживанием блока.

▪ Аккуратно вынимайте и вставляйте сливную заглушку. Излишнее усилие

может повредить сливную горловину дренажного поддона.

Выньте заглушку.

▪ НЕ раскачивайте заглушку вверх-вниз.

Вставьте заглушку.

▪ Установив заглушку, нажмите на нее крестовой отверткой.

a Сливная пробка b Крестовая отвертка

Проверка на протечки

Порядок выполнения работ зависит от того, завершен ли монтаж системы. Если монтаж пока не завершен, то нужно временно подключить к блоку пользовательский интерфейс и электропитание.

Если монтаж системы не завершен

1 Временно подсоедините электропроводку.

▪ Снимите сервисную крышку. ▪ Подключите электропитание (a). ▪ Подключите пользовательский интерфейс (b). ▪ Установите крышку для техобслуживания на место.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

a Клеммная колодка электропитания b Клеммная колодка пользовательского интерфейса

2 Снова включите электропитание.

Справочное руководство для монтажника и пользователя

Page 62

16 | Монтаж агрегата

3 Запустите систему только на вентиляцию (см. справочник по эксплуатации

или руководство по обслуживанию пользовательского интерфейса).

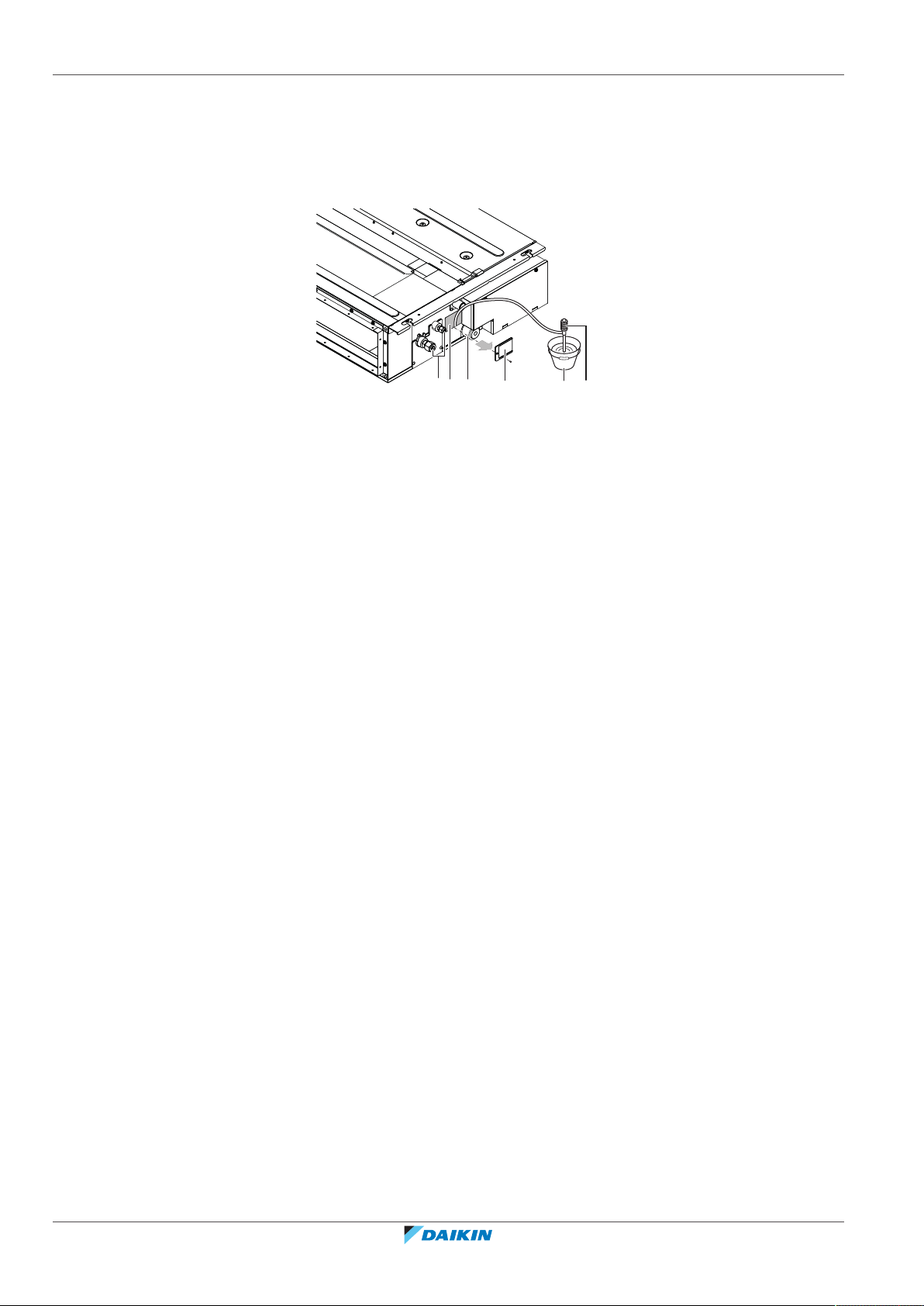

4 Снимите крышку подвода воды (1 винт). 5 Постепенно заливая через заливную горловину примерно 1 литр воды,

выполните проверку на протечки.

a Впуск воды

b Переносной насос

c Крышка отверстия для заливки воды

d Емкость с водой (для заливки через отверстие)

e Сливное отверстие для техобслуживания

f Трубопровод хладагента

6 Отключите электропитание. 7 Отсоедините электропроводку.

▪ Снимите сервисную крышку. ▪ Отключите электропитание. ▪ Отключите пользовательский интерфейс. ▪ Установите крышку для техобслуживания на место.

Если монтаж системы уже завершен

1 Запустите систему на охлаждение (см. справочник по эксплуатации или

руководство по обслуживанию пользовательского интерфейса).

2 Постепенно заливая через заливную горловину примерно 1 литр воды,

выполните проверку на протечки (см. параграф «Если монтаж системы не

завершен» [461]).

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 63

17 Монтаж трубопроводов

Содержание раздела

17.1 Подготовка трубопровода хладагента................................................................................................................................ 63

17.1.1 Требования к трубопроводам хладагента......................................................................................................... 63

17.1.2 Изоляция трубопровода хладагента .................................................................................................................. 64

17.2 Соединение труб трубопровода хладагента ..................................................................................................................... 64

17.2.1 Подсоединение трубопроводов хладагента ..................................................................................................... 64

17.2.2 Меры предосторожности при подсоединении трубопроводов хладагента ................................................. 65

17.2.3 Указания по подсоединению трубопроводов хладагента............................................................................... 66

17.2.4 Указания по изгибанию труб............................................................................................................................... 66

17.2.5 Развальцовка конца трубы .................................................................................................................................. 67

17.2.6 Соединение трубопровода хладагента с внутренним агрегатом ................................................................... 67

17.1 Подготовка трубопровода хладагента

17.1.1 Требования к трубопроводам хладагента

ИНФОРМАЦИЯ

Ознакомьтесь с мерами предосторожности и требованиями, изложенными в разделе «2Общая техника безопасности» [46].

17 | Монтаж трубопроводов

ПРЕДОСТЕРЕЖЕНИЕ

Трубопроводы прокладываются СТРОГО в порядке, изложенном в разделе

«17 Монтаж трубопроводов» [4 63]. Допускается применение только

механических соединений (напр., паяных и резьбовых), отвечающих требованиям стандарта ISO14903 в последней редакции.

ПРИМЕЧАНИЕ

Трубки и прочие детали, работающие под давлением, должны быть пригодными к работе с хладагентом. Используйте бесшовные детали из меди, подвергнутой фосфорнокислой антиокислительной обработке для хладагента.

▪ Загрязнение внутренних поверхностей трубок (в том числе маслами) не

должно превышать 30мг/10м.

Диаметр труб для трубопроводов хладагента

Диаметр трубок, подсоединяемых к внутреннему блоку:

Классификация Наружный диаметр трубок (мм)

Трубопровод жидкого

10~32 Ø6,4мм Ø9,5мм

хладагента

Трубопровод

газообразного

хладагента

Материал изготовления труб для трубопроводов хладагента

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

40~63 Ø6,4мм Ø12,7мм

▪ Материал изготовления труб: Бесшовная медь, подвергнутая

фосфорнокислой антиокислительной обработке.

▪ Соединения с накидными гайками: Пользуйтесь деталями только из

отожженного металла.

Справочное руководство для монтажника и пользователя

Page 64

17 | Монтаж трубопроводов

ØiØ

ØpØ

▪ Степень твердости и толщина стенок:

Наружный диаметр

(Ø)

Степень твердости Толщина (t)

(a)

6,4мм (1/4 дюйма) Отожженная медь

9,5мм (3/8 дюйма)

12,7мм (1/2 дюйма)

(a)

В зависимости от действующего законодательства и от максимального рабочего давления блока (см. значение параметра «PS High» на паспортной табличке) могут потребоваться трубки с повышенной толщиной стенок.

17.1.2 Изоляция трубопровода хладагента

▪ В качестве изоляционного материала используется пенополиэтилен:

- с коэффициентом теплопередачи от 0,041 до 0,052 Вт/мК (0,035 -

0,045ккал/мч°C)

- с теплостойкостью не менее 120°C

▪ Толщина изоляции

Наружный диаметр

трубки (Øp)

6,4мм (1/4") 8~10мм ≥10мм

9,5мм (3/8") 12~15мм ≥13мм

(O)

Внутренний диаметр

изоляции (Øi)

≥0,8мм

Толщина изоляции (t)

12,7мм (1/2") 14~16мм ≥13мм

Если температура воздуха превышает 30°C, а относительная влажность выше 80%, толщина изоляционного материала должна быть не менее 20 мм —тогда на поверхности изоляционного материала конденсат скапливаться не будет.

17.2 Соединение труб трубопровода хладагента

17.2.1 Подсоединение трубопроводов хладагента

Приступая к подсоединению трубопроводов хладагента

Убедитесь в том, что установка наружного и внутренних блоков выполнена полностью.

Типовая последовательность действий

Подсоединение трубопроводов хладагента предусматривает:

▪ Соединение трубопроводов хладагента с внутренним блоком ▪ Соединение трубопроводов хладагента с наружным блоком ▪ Изоляцию трубопроводов хладагента

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 65

17 | Монтаж трубопроводов

▪ Соблюдайте указания по выполнению следующих работ:

- Изгибание труб

- Развальцовка концов труб

- Применение запорных клапанов

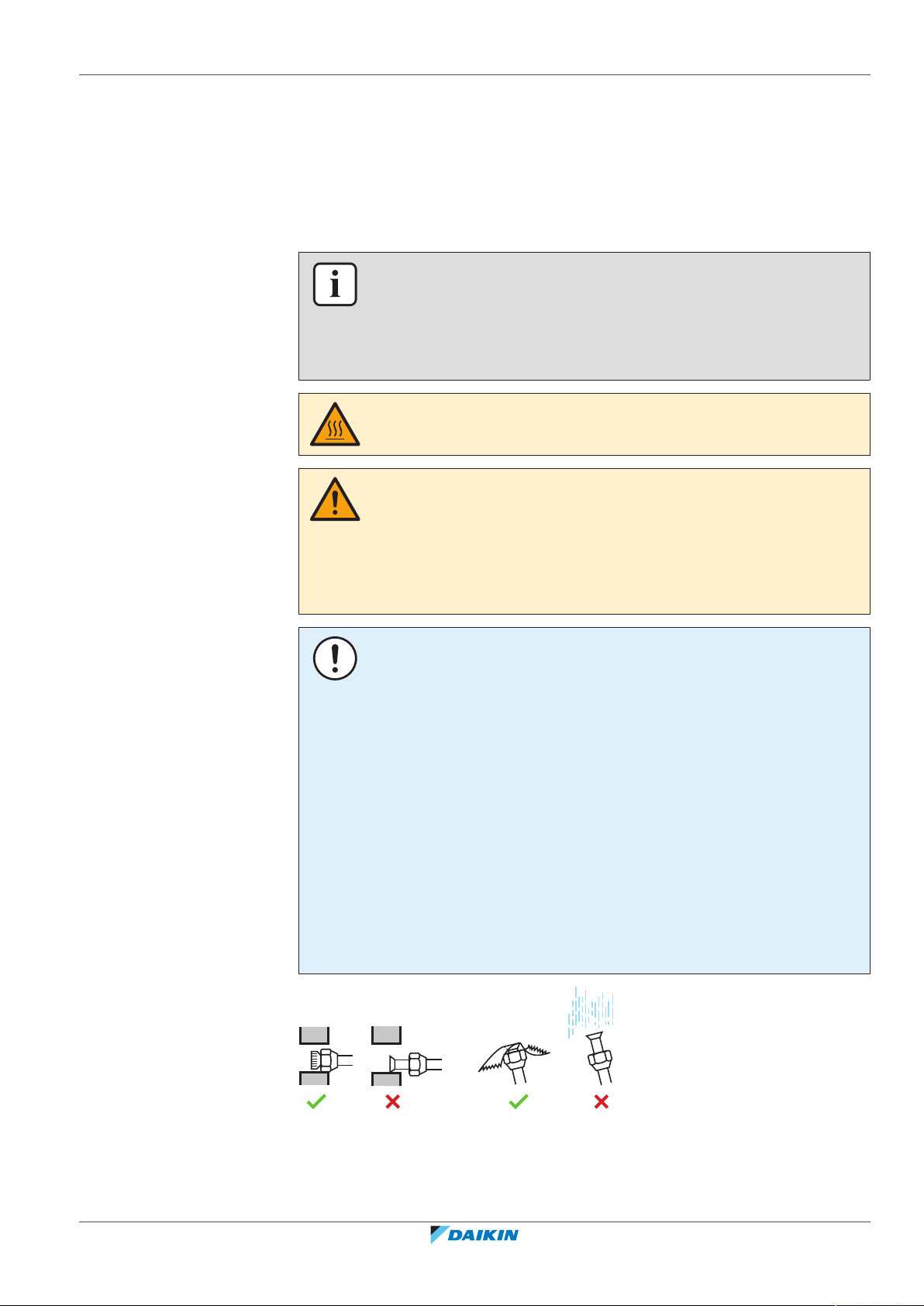

17.2.2 Меры предосторожности при подсоединении трубопроводов хладагента

ИНФОРМАЦИЯ

Ознакомьтесь с мерами предосторожности и требованиями, изложенными в указанных далее разделах:

▪ Общие правила техники безопасности ▪ Подготовка

ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА

ПРЕДОСТЕРЕЖЕНИЕ

существенно сократить срок службы блоков. Осушающий материал может расплавить и повредить систему.

ПРИМЕЧАНИЕ

Соблюдайте следующие меры предосторожности в отношении трубопроводов хладагента:

▪ Не допускайте проникновения в контур циркуляции хладагента никаких

посторонних веществ (напр., воздуха), кроме указанного хладагента.

▪ При дозаправке пользуйтесь только хладагентом R32. ▪ Обеспечьте наличие монтажных инструментов (комплекта манометра

коллектора и т.п.), которые специально предназначены для работы с хладагентом R32, могут выдержать давление и предотвратить попадание инородных веществ (напр., масла и влаги) в систему.

▪ Трубы монтируются таким образом, чтобы раструб НЕ подвергался

механическому напряжению.

▪ Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и

пыли, как указано в приведенной ниже таблице.

▪ Соблюдайте осторожность при прокладке медных труб через стены (см. рис.

ниже).

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 66

17 | Монтаж трубопроводов

0.4~0.8

±2

45°

90°

±2

ØA

Наружный агрегат >1месяц Сплющить края труб

Внутренний агрегат Независимо от времени

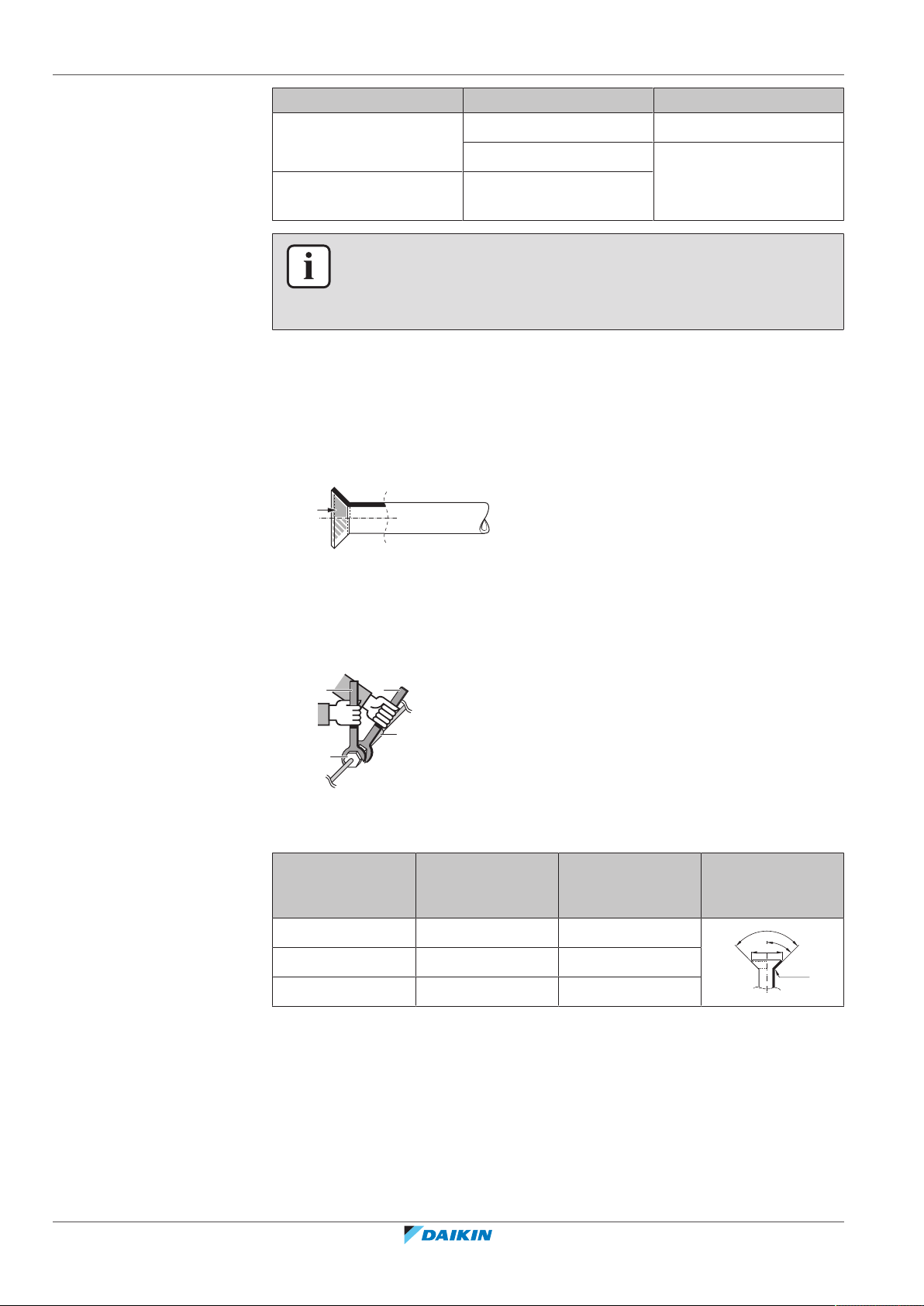

17.2.3 Указания по подсоединению трубопроводов хладагента

При подсоединении труб необходимо соблюдать следующие правила:

▪ При затяжке накидной гайки нанесите на внутреннюю поверхность

развальцованной части трубы эфирное или полиэфирное масло. Приступая к затяжке накидной гайки, наживите ее, сделав 3 - 4 оборота рукой.

Агрегат Период монтажа Метод защиты

<1месяц Сплющить или заклеить

края труб

монтажа

ИНФОРМАЦИЯ

НЕ открывайте запорный вентиль хладагента, не проверив трубопровод хладагента. При необходимости дозаправки хладагента рекомендуется после заправки открыть запорный вентиль хладагента.

▪ Ослабляя накидные гайки, ОБЯЗАТЕЛЬНО пользуйтесь сразу двумя гаечными

ключами.

▪ При соединении труб для затяжки накидных гаек ВСЕГДА пользуйтесь

одновременно обычным гаечным и динамометрическим ключами. Это предотвратит повреждение гаек и возникновение утечек.

a Динамометрический ключ

b Гаечный ключ

c Соединение труб

d Накидная гайка

Размер трубок

(мм)

Момент затяжки

(Н•м)

Диаметр раструба

(А) (мм)

Форма

развальцовки

(мм)

Ø6,4 15~17 8,7~9,1

Ø9,5 33~39 12,8~13,2

Ø12,7 50~60 16,2~16,6

17.2.4 Указания по изгибанию труб

Для сгибания используйте трубогибочную машину. Все изгибы трубок должны быть как можно более плавными (радиус изгиба должен быть 30~40 или более).

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 67

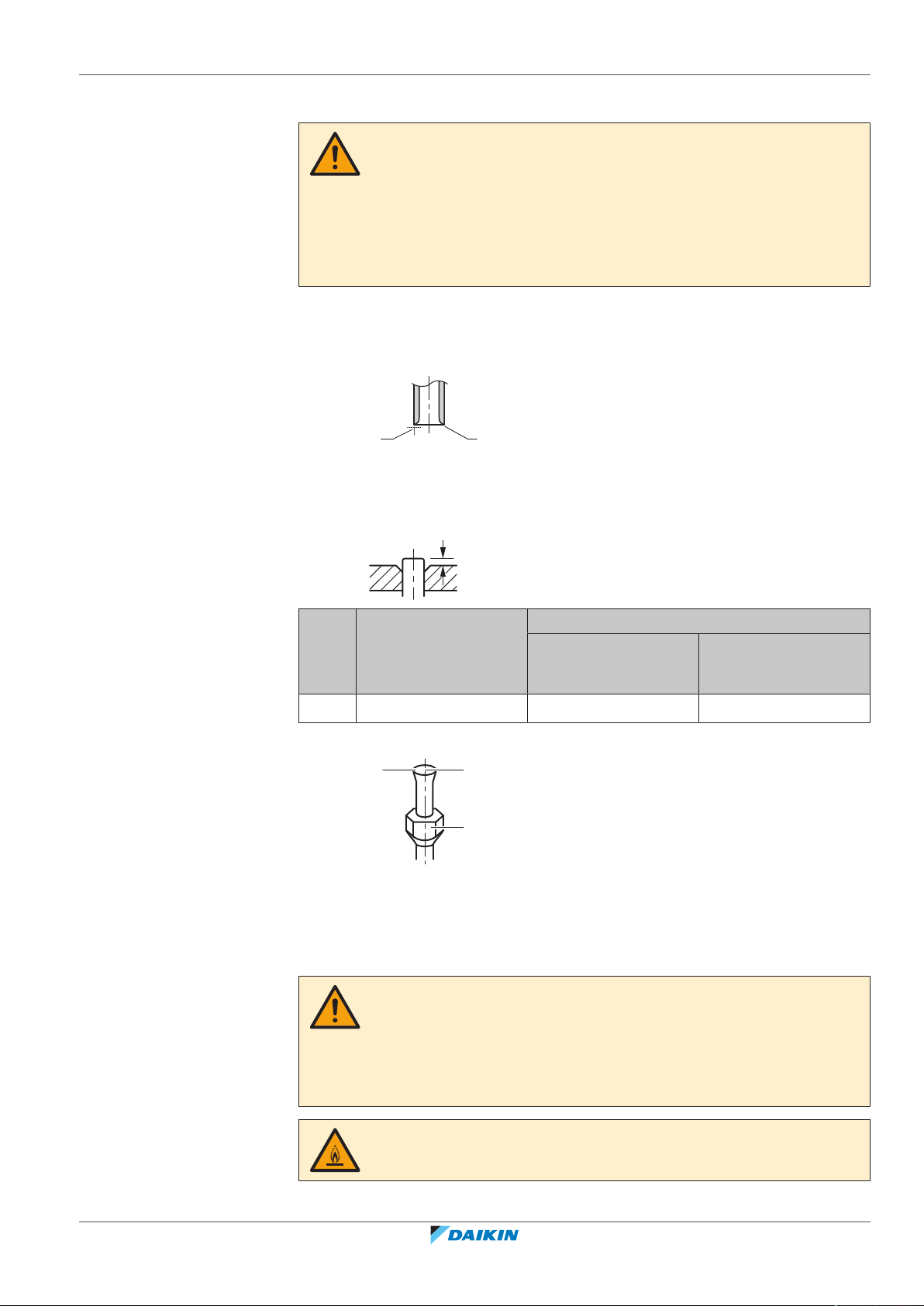

17.2.5 Развальцовка конца трубы

a b

ПРЕДОСТЕРЕЖЕНИЕ

▪ Используйте накидные гайки, которые входят в комплект поставки блока.

1 Срежьте труборезом конец трубы. 2 Уберите заусенцы ножом, обращенным лезвием вниз, так, чтобы стружка

НЕ попала в трубу.

a Срезайте точно под прямым углом. b Удалите заусенцы.

3 Сняв с запорного клапана накидную гайку, накиньте ее на трубу.

17 | Монтаж трубопроводов

утечки газообразного хладагента следует использовать новые развальцованные концы.

Применение других накидных гаек может привести к утечке хладагента.

4 Развальцуйте трубу. Установите точно так, как показано на рисунке ниже.

Вальцовочный

инструмент

(зажимного типа) для

хладагента R32

Обычный вальцовочный инструмент

Зажимного типа

(Типа Ridgid)

A 0~0,5мм 1,0~1,5мм 1,5~2,0мм

5 Проверьте, правильно ли сделана развальцовка.

a На внутренней поверхности раструба НЕ должно быть трещин. b Конец трубы ДОЛЖЕН быть развальцован равномерно по правильному кругу.

c Проверьте, установлена ли накидная гайка.

17.2.6 Соединение трубопровода хладагента с внутренним агрегатом

С крыльчатой гайкой

(Типа Imperial)

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРЕДОСТЕРЕЖЕНИЕ

ПРЕДУПРЕЖДЕНИЕ: СЛАБО ВОСПЛАМЕНЯЮЩИЙСЯ МАТЕРИАЛ

Залитый в блок хладагент R32 умеренно горюч.

Справочное руководство для монтажника и пользователя

Page 68

17 | Монтаж трубопроводов

a dc e fb b

A B

▪ Длина трубопровода. Трубопровод хладагента должен быть как можно

короче.

▪ Соединения с накидными гайками. Трубопровод хладагента

подсоединяется к блоку с помощью соединений с накидными гайками.

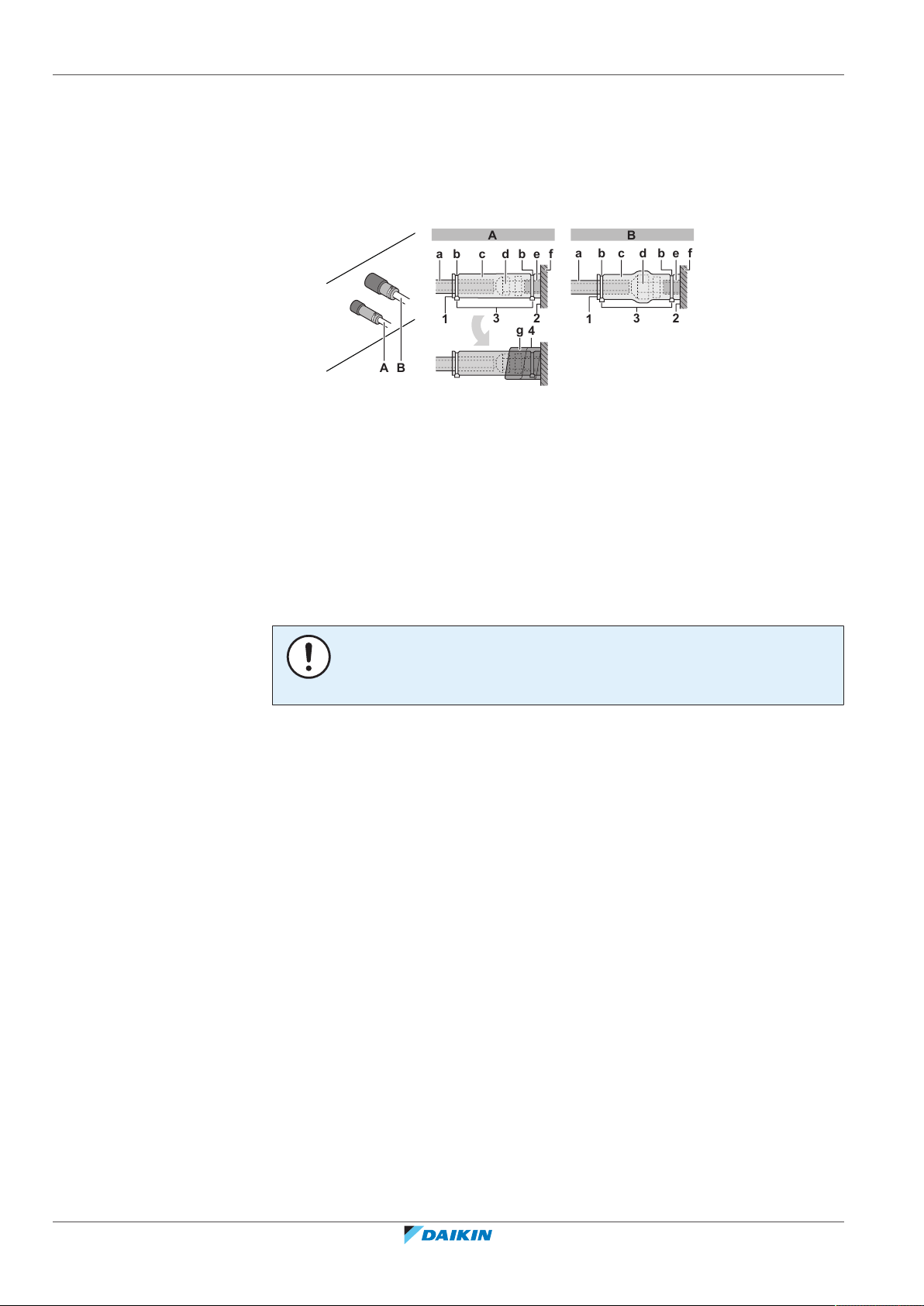

▪ Изоляция. Изоляция трубопровода хладагента внутреннего блока

выполняется в следующем порядке:

A Трубопровод газообразного хладагента B Трубопровод жидкого хладагента

a Изоляционный материал (приобретается по месту установки)

b Обхватные петли: большие (в комплекте принадлежностей)

c Изоляторы: большие (для трубопровода газообразного хладагента), малые (для трубопровода

жидкого хладагента) (в комплекте принадлежностей)

d Накидная гайка (закреплена на блоке)

e Соединение трубопровода хладагента (с блоком)

f Блок

g Уплотнительные подушки: средние (для трубопровода газообразного хладагента) (в комплекте

принадлежностей)

1 Заделайте швы в изоляционном материале. 2 Закрепите на основании блока. 3 Затяните обхватную петлю на изоляционном материале. 4 Оберните уплотнительную подушку от основания блока до верха накидной гайки.

ПРИМЕЧАНИЕ

Проверьте, полностью ли заизолирован трубопровод хладагента. Любые открытые трубы подвержены образованию конденсата.

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 69

18 | Подключение электрооборудования

18 Подключение электрооборудования

Содержание раздела

18.1 Подсоединение электропроводки...................................................................................................................................... 69

18.1.1 Меры предосторожности при подключении электропроводки ..................................................................... 69

18.1.2 Рекомендации относительно подсоединения электропроводки................................................................... 70

18.1.3 Характеристики стандартных компонентов электропроводки ....................................................................... 71

18.2 Подключение электропроводки к внутреннему блоку .................................................................................................... 72

18.1 Подсоединение электропроводки

Типовая последовательность действий

Подключение электропроводки, как правило, подразделяется на следующие этапы:

1 Проверка системы энергоснабжения на соответствие электрическим

характеристикам блоков.

2 Подключение электропроводки к наружному блоку. 3 Подключение электропроводки к внутреннему блоку. 4 Подключение сетевого электропитания.

18.1.1 Меры предосторожности при подключении электропроводки

ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ

ПРЕДУПРЕЖДЕНИЕ

Для электропитания ОБЯЗАТЕЛЬНО используйте многожильные кабели.

ИНФОРМАЦИЯ

Также изучите раздел «18.1.3 Характеристики стандартных компонентов

электропроводки» [471].

ПРЕДУПРЕЖДЕНИЕ

▪ К прокладке электропроводки допускаются ТОЛЬКО аттестованные

электрики в СТРОГОМ соответствии с действующим законодательством.

монтажа, ДОЛЖНЫ соответствовать требованиям действующего законодательства.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 70

18 | Подключение электрооборудования

b a

c b

AA´

A´

ПРЕДУПРЕЖДЕНИЕ

▪ Если отсутствует нейтраль электропитания или она не соответствует

нормативам, возможно повреждение оборудования.

▪ Необходимо установить надлежащее заземление. НЕ ДОПУСКАЕТСЯ

касался острых кромок или труб, особенно со стороны высокого давления.

▪ Не допускается использование проводки с отводами и скрученными

▪ НЕ допускается установка фазокомпенсаторного конденсатора, так как

ПРЕДУПРЕЖДЕНИЕ

18.1.2 Рекомендации относительно подсоединения электропроводки

Соблюдайте следующие меры предосторожности:

▪ При использовании скрученных многожильных проводов установите на

конце контакта круглую обжимную клемму. Положив круглую обжимную клемму на провод до изолированной части, зажмите клемму подходящим инструментом.

a Витой многожильный провод

b Круглая обжимная клемма

▪ Провода прокладываются следующими способами:

Тип провода Способ прокладки

Одножильный провод

Справочное руководство для монтажника и пользователя

a Скрученный одножильный провод b Винт c Плоская шайба

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 71

18 | Подключение электрооборудования

c b ba c

Тип провода Способ прокладки

Скрученные многожильные провода с круглой обжимной клеммой

a Клемма b Винт c Плоская шайба

Допустимо

Недопустимо

Моменты затяжки

Электропроводка Типоразмер винтов Момент затяжки (Н•м)

Проводка электропитания M4 1,08~1,32

Кабель управления

M3,5 0,79~0,97 (внутренний↔наружный блоки)

Кабель пользовательского интерфейса

▪ Провод заземления между фиксатором проводки и клеммой должен быть

длиннее остальных проводов.

18.1.3 Характеристики стандартных компонентов электропроводки

Элемент Классификация

10 15~32 40 50+63

Проводка электропит ания

(a)

MCA

0,3A 0,4A 0,5A 0,6A

Напряжение 220~240В

Фаза 1~

Частота 50/60Гц

Размер проводки

1,5мм2 (3‑жильный провод)

H07RN-F (60245 IEC 66)

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Электропроводка управления

Кабель пользовательского интерфейса

Рекомендованные предохранители (устанавливаются на месте)

0,75-1,25мм² (2‑жильный провод)

H05RN-F (60245 IEC 57)

Пользовательский интерфейс: не более 500м

6A

Справочное руководство для монтажника и пользователя

Page 72

18 | Подключение электрооборудования

a c bd

A B

Элемент Классификация

10 15~32 40 50+63

Устройство под остаточным током

(a)

MCA=минимальный ток в цепи. Указаны максимальные значения (точные значения см. в электрических характеристиках внутреннего блока).

Соответствие законодательным требованиям

обязательно

18.2 Подключение электропроводки к внутреннему блоку

ПРИМЕЧАНИЕ

▪ Следите за соответствием электрической схеме (входит в комплект поставки

блока, находится за сервисной панелью).

▪ Порядок подсоединения дополнительного оборудование изложен в

руководстве по монтажу соответствующего оборудования.

▪ Проверьте, НЕ помешает ли электропроводка установить крышку для

техобслуживания на место.

Важно, чтобы электропроводка питания и электропроводка управления были отделены друг от друга. Чтобы избежать электромагнитных помех, расстояние между ними должно ВСЕГДА составлять не менее 50мм.

ПРИМЕЧАНИЕ

Обеспечьте раздельную прокладку линий электропитания и управления. Электропроводка управления и электропроводка питания могут пересекаться, но НЕ должны быть проложены параллельно.

1 Снимите сервисную крышку.

A Внешняя поверхность блока B Внутренняя часть блока

a Сервисная крышка

b Подключение электропитания

c Схема электропроводки

d Подсоединение проводки управления и пользовательского интерфейса

e Уплотнительный материал (в комплекте принадлежностей)

f Отверстие для кабелей

g Площадь сечения

2 Кабель пользовательского интерфейса: Проложив кабель через

монтажную раму (обозначения P1, P2), подсоедините его к клеммной колодке и закрепите обхватной петлей.

3 Кабель управления: Проложив кабель через монтажную раму,

подсоедините его к клеммной колодке (проследите за совпадением номеров F1, F2 с цифрами на наружном блоке) и закрепите обхватной петлей.

4 Кабель электропитания: Проложив кабель через монтажную раму ,

подсоедините его к клеммной колодке (L, N, «масса»»).

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 73

18 | Подключение электрооборудования

10~15

70~90

10~20

10~15

70~90

P1P2 F1 F2

LN LN LN

IN/D OUT/D

1 F2 F1 F2

Control box

P1P

F1F2T1T

P1P2F1F2T1T

N L

N L N L N L

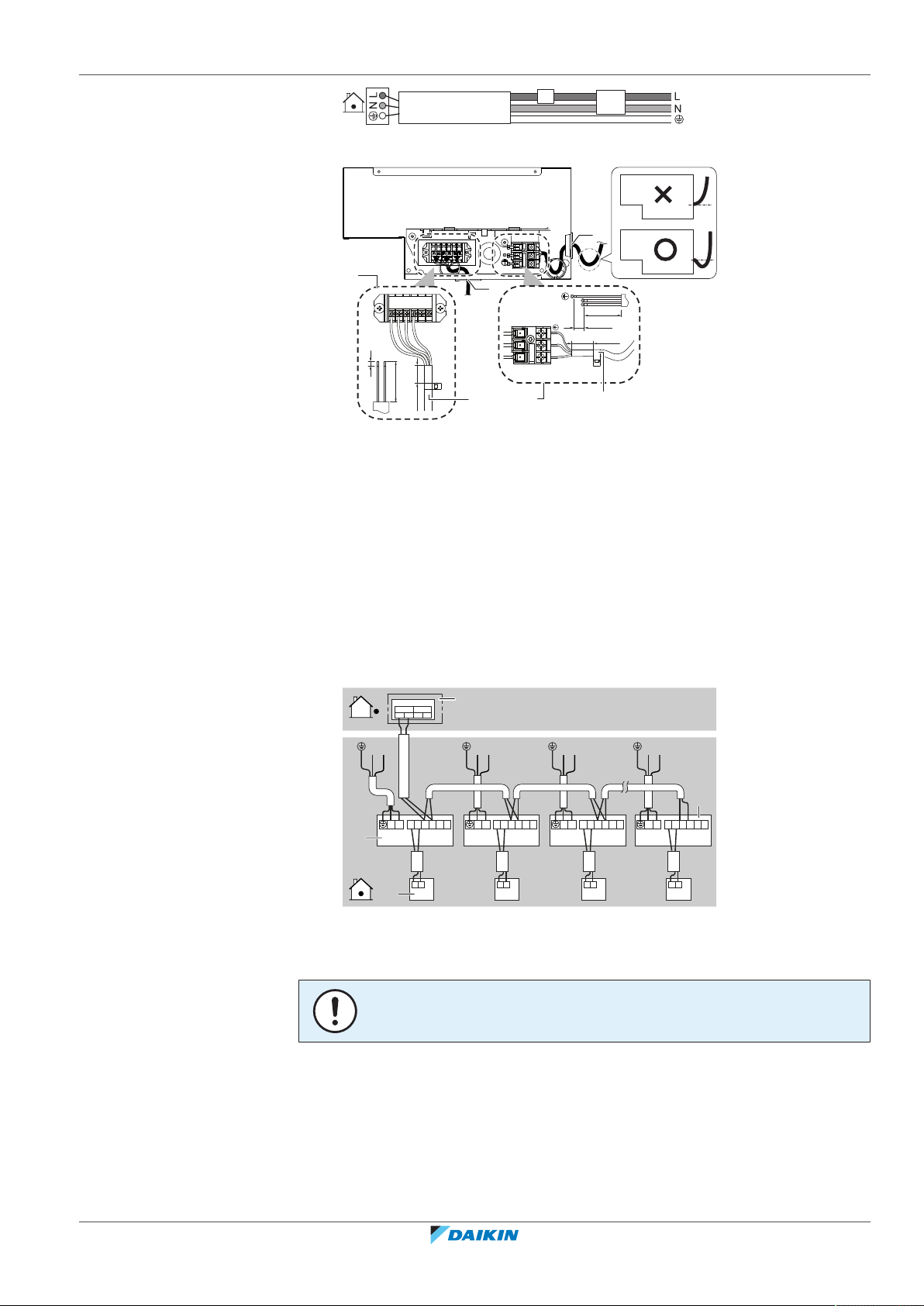

a Размыкатель цепи

b Устройство под остаточным током

a Отверстие для кабелей

b Проводка управления и пользовательского интерфейса

c Провод электропитания d Обхватная петля (в комплекте принадлежностей) X Недопустимо O Допустимо

5 Оберните кабели уплотнительным материалом (в комплекте

принадлежностей) во избежание проникновения воды в блок. Плотно заделайте все зазоры во избежание проникновения в систему насекомых.

6 Установите крышку для техобслуживания на место.

Образец системы в сборе

Управление 1 внутренним блоком осуществляется с 1 пользовательского интерфейса.

a Наружный блок b Внутренний блок

c Пользовательский интерфейс d Наиболее удаленный внутренний блок

ПРИМЕЧАНИЕ

Групповое управление в режиме контроля НЕ допускается.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 74

18 | Подключение электрооборудования

ПРЕДОСТЕРЕЖЕНИЕ

▪ Каждый внутренний блок подключается к отдельному пользовательскому

▪ Пользовательский интерфейс должен находиться в том же помещении, что и

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 75

19 Пусконаладка

Содержание раздела

19.1 Обзор: Пусконаладка............................................................................................................................................................ 75

19.2 Меры предосторожности при вводе в эксплуатацию ...................................................................................................... 75

19.3 Предпусковые проверочные операции.............................................................................................................................. 76

19.4 Порядок выполнения пробного запуска ............................................................................................................................ 76

19.1 Обзор: Пусконаладка

В этом разделе рассказывается о том, что нужно знать и сделать при вводе системы в эксплуатацию после её установки.

Типовая последовательность действий

Пусконаладка состоит, как правило, из следующих этапов:

1 Выполнение предпусковых проверочных операций по соответствующему

перечню.

2 Пробный запуск системы.

19 | Пусконаладка

19.2 Меры предосторожности при вводе в эксплуатацию

ИНФОРМАЦИЯ

В ходе первого периода работы блока потребляемая мощность может быть выше указанной на паспортной табличке блока. Причина заключается в компрессоре, который должен непрерывно проработать 50 часов для достижения плавной работы и стабильного потребления энергии.

ПРИМЕЧАНИЕ

Во избежание поломки компрессора перед первым запуском системы блок ОБЯЗАТЕЛЬНО ставится под напряжение не менее чем на 6часов.

ПРИМЕЧАНИЕ

Блок допускается к эксплуатации ТОЛЬКО с термисторами и (или) датчиками/ реле давления. ИНАЧЕ может возникнуть угроза возгорания компрессора.

ПРИМЕЧАНИЕ

Блок допускается к эксплуатации ТОЛЬКО после полного завершения прокладки трубопроводов хладагента. ИНАЧЕ компрессор сломается.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

ПРИМЕЧАНИЕ

Режим работы на охлаждение. Выполните пробный запуск в режиме

охлаждения, проверяя, все ли запорные клапаны открываются. Даже если на пользовательском интерфейсе задан режим работы на обогрев, блок всё равно проработает 2‑3 минуты в режиме охлаждения (при этом на пользовательском интерфейсе отображается значок режима обогрева), после чего автоматически переключится на обогрев.

Справочное руководство для монтажника и пользователя

Page 76

19 | Пусконаладка

19.3 Предпусковые проверочные операции

Сразу же после монтажа блока проверьте перечисленное ниже. После проверки по всем пунктам блок необходимо закрыть. Питание можно подавать только на закрытый блок.

Ознакомьтесь полностью с инструкциями по монтажу и эксплуатации, изложенными в

справочном руководстве для монтажника и пользователя.

Внутренний агрегат установлен правильно.

Наружный агрегат установлен правильно.

Проследите за надлежащей прокладкой и изоляцией сливного трубопровода, а также за свободным сливом. Проверьте, нет ли протечек воды.

Возможное следствие: Возможно вытекание конденсата.

Прокладка и изоляция воздуховода выполнены надлежащим образом.

Прокладка и теплоизоляция трубопроводов хладагента (газообразного и жидкого) выполнены надлежащим образом.

НЕТ утечек хладагента.

НЕТ ли потерянных фаз или перефазировки.

Система надлежащим образом заземлена а заземляющие клеммы надежно закреплены.

Предохранители или иные предохранительные устройства устанавливаются по месту монтажа оборудования согласно указаниям, изложенным в этом документе. Замена их перемычками НЕ допускается.

Напряжение питания соответствует значению, указанному на имеющейся на блоке идентификационной табличке.

В распределительной коробке НЕТ неплотных соединений или поврежденных электрических компонентов.

Внутри комнатного и наружного блоков НЕТ поврежденных компонентов и сжатых

труб.

Запорные вентили наружного агрегата (для газа и жидкости) полностью открыты.

19.4 Порядок выполнения пробного запуска

ИНФОРМАЦИЯ

▪ Выполните пробный запуск согласно инструкциям, приведенным в

руководстве по наружному блоку.

▪ Пробный запуск считается завершенным, только если коды неисправности

не отображаются на экране дисплея пользовательского интерфейсе или 7сегментного дисплея наружного блока.

▪ Полный перечень кодов неисправности с подробными указаниями по поиску

и устранению неполадок см. в руководстве по обслуживанию.

Справочное руководство для монтажника и пользователя

ПРИМЕЧАНИЕ

Прерывать пробный запуск НЕЛЬЗЯ.

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 77

20 Конфигурирование

20.1 Местные настройки

Задайте перечисленные далее местные настройки таким образом, чтобы они соответствовали фактической конфигурации системы и запросам пользователя:

▪ Высота потолка ▪ Статическое давление ▪ Объем воздуха при выключенном термостате ▪ Срок чистки фильтра ▪ Выбор датчика термостата ▪ Разница температур при автоматическом переключении режимов ▪ Автоматический перезапуск после аварийного отключения питания

ИНФОРМАЦИЯ

▪ Заводская установка скорости вращения вентилятора внутреннего блока

соответствует стандартному внешнему статическому давлению.

▪ Если внешнее статическое давление выше или ниже стандартного,

заводскую установку можно изменить через пользовательский интерфейс.

20 | Конфигурирование

Параметр: Высота потолка

Значение этого параметра должно соответствовать фактическому расстоянию от пола, классу мощности оборудования и направлениям воздухотока.

Если расстояние от пола (в метрах)

составляет…

M SW —

…то

(1)

≤2,7 13 (23) 0 01

2,7<x≤3,0 02

3,0<x≤3,5 03

Параметр: Статическое давление

Смените номер значения (—) в соответствии с внешним статическим давлением подсоединяемого воздуховода, как показано в таблице ниже. Подробнее см. техническую документацию.

Настройка

(1)

Внешнее статическое давление

M SW —

13 (23) 5 01 Стандартный диаметр

02 Высокое статическое давление

(1)

Местные настройки задаются следующим образом:

• M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков

• SW: Номер настройки

• —: Номер значения

• : По умолчанию

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 78

20 | Конфигурирование

Параметр: Объем воздуха при выключенном термостате

Значение этого параметра должно соответствовать запросам пользователя. От этого параметра зависят обороты вентилятора внутреннего блока при работе с отключенным термостатом.

1 Если вентилятор должен работать, задайте интенсивность воздухотока:

Если нужно… …то

(1)

M SW —

При отключении термостата во время работы на охлаждение

При отключении термостата во время работы на обогрев

(a)

Используйте только в сочетании с дополнительным выносным датчиком или когда задействован параметр M 10 (20), SW 2, — 3.

(2)

Интенсивность воздухотока

ВЫКЛ

Контроль 1

Контроль 2

(2)

(a)

(2)

Интенсивность воздухотока

ВЫКЛ

Контроль 1

Контроль 2

(2)

(a)

(2)

12 (22) 6 01

12 (22) 3 01

Параметр: Срок чистки фильтра

Эта настройка должна соответствовать степени загрязнения воздуха в помещении. От нее зависит, когда на экран дисплея пользовательского интерфейса выводится оповещение "Time to clean filter" («Пора чистить фильтр»).

Если нужна периодичность…

(загрязнение воздуха)

M SW —

…то

(1)

±2500ч (слабое) 10 (20) 0 01

±1250ч (сильное) 02

Уведомления ВКЛ 3 01

Уведомления ВЫКЛ 02

(1)

Местные настройки задаются следующим образом:

• M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков

• SW: Номер настройки

• —: Номер значения

• : По умолчанию

(2)

Обороты вентилятора:

• LL: Малые обороты вентилятора (задаются при отключенном термостате)

• L: Малые обороты вентилятора (задаются через пользовательский интерфейс)

• Настройка объема: Пользователь задает обороты вентилятора (малые, средние, большие) кнопкой-регулятором скорости

вращения вентилятора на пользовательском интерфейсе.

• Контроль 1, 2: Хотя вентилятор и отключен, на короткое время он включается с интервалом в 6минут для замера температуры в помещении при малых оборотах вентилятора LL (контроль1) или при заданной интенсивности воздухотока L (контроль2).

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 79

20 | Конфигурирование

Параметр: Выбор датчика термостата

Эта настройка зависит от того, как используется датчик термостата ПДУ и есть ли он вообще.

Если датчик термостата ПДУ… …то

M SW —

(1)

Используется в сочетании с термистором

10 (20) 2 01

внутреннего блока

Не используется (есть только термистор

внутреннего блока)

Используется самостоятельно 03

Параметр: Дифференциальное переключение термостата (если есть выносной датчик)

Если система оснащена выносным датчиком, задайте шаги повышенияпонижения температуры.

Если нужно изменить шаги… …то

(1)

M SW —

1°C 12 (22) 2 01

0,5°C 02

Параметр: Разница температур при автоматическом переключении режимов

Введите разницу заданных температур при автоматической работе на охлаждение и на обогрев (в зависимости от типа системы). Разница температур при работе на охлаждение и на обогрев.

(1)

Местные настройки задаются следующим образом:

• M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков

• SW: Номер настройки

• —: Номер значения

• : По умолчанию

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 80

20 | Конфигурирование

Если нужно задать… …то

(1)

Пример

M SW —

0°C 12 (22) 4 01 охлаждение: 24°C /

обогрев: 24°C

1°C 02 охлаждение: 24°C /

обогрев: 23°C

2°C 03 охлаждение: 24°C /

обогрев: 22°C

3°C 04 охлаждение: 24°C /

обогрев: 21°C

4°C 05 охлаждение: 24°C /

обогрев: 20°C

5°C 06 охлаждение: 24°C /

обогрев: 19°C

6°C 07 охлаждение: 24°C /

обогрев: 18°C

7°C 08 охлаждение: 24°C /

обогрев: 17°C

Параметр: Автоматический перезапуск после аварийного отключения питания

Автоматический перезапуск после аварийного отключения питания можно включить или отключить по желанию пользователя.

Если нужно включить автоматический

перезапуск после аварийного отключения

M SW —

…то

(1)

питания…

Отключено 12 (22) 5 01

Действует 02

(1)

Местные настройки задаются следующим образом:

• M: Номер режима – Первый номер: для сгруппированных блоков – Номер в скобках: для отдельных блоков

• SW: Номер настройки

• —: Номер значения

• : По умолчанию

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 81

21 Передача потребителю

По завершении пробного запуска, если блок работает нормально, убедитесь в том, что пользователю ясно следующее:

▪ Проверьте, есть ли у пользователя печатная версия документации, которую

нужно хранить в справочных целях на будущее. Сообщите пользователю приведенный выше в этом руководстве URL-адрес, где размещена вся документация.

▪ Объясните пользователю, как правильно обращаться с системой и что

делать при возникновении неполадок.

▪ Покажите пользователю, как проводить обслуживание блока.

21 | Передача потребителю

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 82

22 | Возможные неисправности и способы их устранения

22 Возможные неисправности и способы их

устранения

22.1 Устранение неполадок по кодам сбоя

Если с блоком возникла какая-либо проблема, то на интерфейсе пользователя отображается код ошибки. Важно понять суть проблемы и принять меры до сброса кода ошибки. Это должно выполняться лицензированным установщиком или дилером.

В данной главе приведен обзор большинства возможных кодов ошибок и их описаний, отображаемых на интерфейсе пользователя.

ИНФОРМАЦИЯ

В руководстве по обслуживанию приводится:

▪ Полный список кодов ошибок ▪ Более подробные указания по устранению каждой ошибки

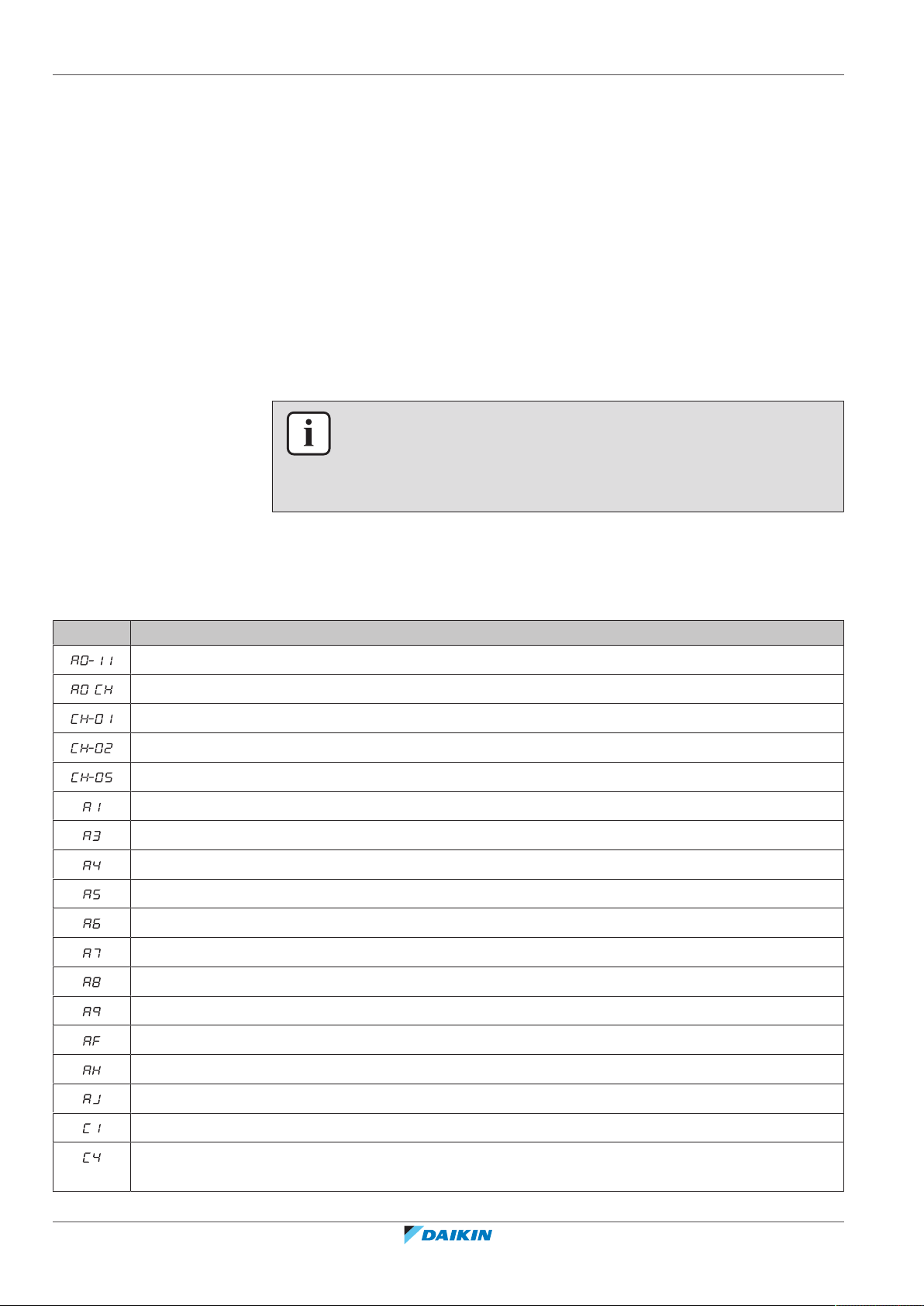

22.1.1 Коды неисправности: общее представление

Если появляются другие коды неисправности, обратитесь к своему продавцу оборудования.

Код Описание

Датчиком обнаружена утечка хладагента R32

/ Сбой в работе предохранительной системы (обнаружения утечки)

Неисправность датчика утечки хладагента R32

Окончание срока службы датчика утечки хладагентаR32

6-месяцев до окончания срока службы датчика утечки хладагентаR32

Неисправность печатной платы внутреннего блока

Предположительный сбой в работе системы контроля за уровнем слива

Неисправность защиты от замерзания

Контроль высокого давления в режиме обогрева и защита от замерзания в режиме охлаждения

Неисправность электромотора вентилятора

Неисправность электромотора воздушной заслонки

Неисправность блока питания или перегрузка по напряжению переменного тока

Сбои в работе электронного расширительного клапана

Неисправность системы увлажнения

Неисправность пылесборника в системе очистки воздуха

Сбой при установке производительности (через печатную плату внутреннего блока)

Разрыв связи (между печатной платой внутреннего блока и вспомогательной печатной платой)

Неисправность обслуживающего теплообменник термистора в трубопроводе жидкого хладагента

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 83

22 | Возможные неисправности и способы их устранения

Код Описание

Неисправность обслуживающего теплообменник термистора в трубопроводе газообразного хладагента

Неисправность термистора воздуха на входе

Неисправность термистора воздуха на выходе

Предположительный сбой в работе термистора ПДУ, замеряющего температуру в помещении

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 84

23 | Утилизация

23 Утилизация

ПРИМЕЧАНИЕ

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 85

24 Технические данные

INDOOR

OUTDOOR

▪ Подборка самых свежих технических данных размещена на региональном

веб-сайте Daikin (в открытом доступе).

▪ Полные технические данные в самой свежей редакции размещаются на

интернет-портале Daikin Business Portal (требуется авторизация).

24.1 Схема электропроводки

24.1.1 Унифицированные обозначения на электрических схемах

Применяемые детали и нумерацию см. в электрических схемах блоков. Детали нумеруются арабскими цифрами в порядке по возрастанию, каждая деталь представлена в приведенном ниже обзоре символом «*» в номере детали.

Значок Значение Значок Значение

Размыкатель цепи Защитное заземление

24 | Технические данные

Соединение Заземление (винт)

Разъем

Выпрямитель

Заземление Релейный разъем

Электропроводка по

Короткозамыкающийся разъем месту установки оборудования

Плавкий

Клемма предохранитель

Внутренний блок Клеммная колодка

Наружный блок Зажим проводов

Устройство под остаточным током

Значок Цвет Значок Цвет

BLK Черный ORG Оранжевый

BLU Синий PNK Розовый

BRN Коричневый PRP, PPL Фиолетовый

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

GRN Зеленый RED Красный

GRY Серый WHT Белый

YLW Желтый

Значок Значение

A*P Печатная плата

BS* Кнопка ВКЛ/ВЫКЛ, рабочий

выключатель

Справочное руководство для монтажника и пользователя

Page 86

24 | Технические данные

Значок Значение

BZ, H*O Зуммер

C* Конденсатор

AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,

Соединение, разъем MR*_A, MR*_B, S*, U, V, W, X*A, K*R_*, NE

D*, V*D Диод

DB* Диодный мост

DS* DIP-переключатель

E*H Нагреватель

FU*, F*U, (характеристики см. на

Плавкий предохранитель плате внутри блока)

FG* Разъем (заземление рамы)

H* Жгут электропроводки

H*P, LED*, V*L Контрольная лампа, светодиод

HAP Светодиод (индикатор – зеленый)

HIGH VOLTAGE Высокое напряжение

IES Датчик «Умный глаз»

IPM* Интеллектуальный блок питания

K*R, KCR, KFR, KHuR, K*M Магнитное реле

L Фаза

L* Змеевик

L*R Реактор

M* Шаговый электромотор

M*C Электромотор компрессора

M*F Электромотор вентилятора

M*P Электромотор сливного насоса

M*S Электромотор перемещения

заслонок

MR*, MRCW*, MRM*, MRN* Магнитное реле

N Нейтраль

n=*, N=* Кол-во проходов через ферритовый

сердечник

PAM Амплитудно-импульсная модуляция

PCB* Печатная плата

PM* Блок питания

PS Импульсный источник питания

PTC* Термистор PTC

Q* Биполярный транзистор с

Справочное руководство для монтажника и пользователя

изолированным затвором (IGBT)

FXDA10~63A2VEB

Система кондиционирования VRV

4P599621-1A – 2020.10

Page 87

24 | Технические данные

Значок Значение

Q*C Размыкатель цепи

Q*DI, KLM Автоматический выключатель защиты

от замыкания на землю

Q*L Устройство защиты от перегрузки

Q*M Термовыключатель

Q*R Устройство под остаточным током

R* Резистор

R*T Термистор

RC Приемное устройство

S*C Ограничительный выключатель

S*L Поплавковое реле уровня

S*NG Датчик утечки хладагента

S*NPH Датчик давления (высокого)

S*NPL Датчик давления (низкого)

S*PH, HPS* Реле давления (высокого)

S*PL Реле давления (низкого)

S*T Термостат

S*RH Датчик влажности

S*W, SW* Рабочий выключатель

SA*, F1S Импульсный разрядник

SR*, WLU Приемник сигнала

SS* Селекторный выключатель

SHEET METAL Крепежная пластина клеммной

колодки

T*R Трансформатор

TC, TRC Передатчик сигналов

V*, R*V Варистор

V*R Диодный мост, блок питания на

биполярных транзисторах с изолированным затвором (IGBT)

WRC Беспроводной пульт дистанционного

управления

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

X* Клемма

X*M Клеммная колодка (блок)

Y*E Змеевик электронного

терморегулирующего вентиля

Y*R, Y*S Змеевик обратного

электромагнитного клапана

Z*C Ферритовый сердечник

Справочное руководство для монтажника и пользователя

Page 88

24 | Технические данные

Значок Значение

ZF, Z*F Фильтр подавления помех

Справочное руководство для монтажника и пользователя

Система кондиционирования VRV

FXDA10~63A2VEB

4P599621-1A – 2020.10

Page 89

25 Глоссарий

Дилер

Уполномоченный установщик

Потребитель

Действующие нормативы

Обслуживающая компания

Руководство по монтажу

25 | Глоссарий

Торговый представитель по продукции.

Квалифицированный мастер, уполномоченный выполнять монтаж оборудования.

Лицо, являющееся владельцем изделия и/или оператором изделия.

Все международные, европейские, национальные и местные директивы, законы, положения и/или кодексы, которые относятся и применимы к определенному устройству или территории.

Квалифицированная компания, способная выполнять или координировать действия по необходимому обслуживанию оборудования.

Инструкция по монтажу, предусмотренная для определенного изделия и применения, разъясняет порядок установки, настройки и обслуживания.

Руководство по эксплуатации

Инструкция по эксплуатации, предусмотренная для определенного изделия и применения, разъясняет порядок эксплуатации.

Инструкции по обслуживанию

Инструкция по эксплуатации, предусмотренная для определенного изделия и применения, разъясняет (при наличии) порядок установки, настройки и/или обслуживания изделия или приложения.

Принадлежности

Этикетки, руководства, информационные буклеты и оборудование, поставляемые вместе с изделием, которые должны быть установлены в соответствии с инструкциями в сопроводительной документации.

Дополнительное оборудование

Оборудование, произведенное или утвержденное Daikin, которое можно использовать вместе с изделием согласно инструкциям в сопроводительной документации.

Оборудование, приобретаемое отдельно

Оборудование, НЕ произведенное Daikin, которое можно использовать вместе с изделием согласно инструкциям в сопроводительной документации.

FXDA10~63A2VEB Система кондиционирования VRV 4P599621-1A – 2020.10

Справочное руководство для монтажника и пользователя

Page 90

Page 91

Page 92

Verantwortung für Energie und Umwelt

4P599621-1A 2020.10

Daikin FXDA10A2VEB, FXDA15A2VEB, FXDA20A2VEB, FXDA25A2VEB, FXDA32A2VEB Installer reference guide [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual

Содержание

1 Информация о документации

1.1 Информация о настоящем документе

2 Общая техника безопасности

2.1 Информация о документации

2.1.1 Значение предупреждений и символов

2.2 Для установщика

2.2.1 Общие требования

2.2.2 Место установки

2.2.3 Если применяется хладагент R410A или R32

2.2.4 Электрическая система

3 Меры предосторожности при монтаже

3.1.1 Требования к монтажному пространству

Пользователю

4 | Меры предосторожности при эксплуатации

4.1 Общие положения
