Daikin FXAA15AUV1B, FXAA20AUV1B, FXAA25AUV1B, FXAA32AUV1B, FXAA40AUV1B Installer reference guide [de]
...Page 1
Referenz für Installateure und Benutzer
VRV System Klimagerät
FXAA15AUV1B
FXAA20AUV1B
FXAA25AUV1B
FXAA32AUV1B
FXAA40AUV1B
FXAA50AUV1B
FXAA63AUV1B
Page 2
Inhaltsverzeichnis
Inhaltsverzeichnis
1 Über die Dokumentation 5
1.1 Informationen zu diesem Dokument ............................................................................................................................. 5
2 Allgemeine Sicherheitsvorkehrungen 6
2.1 Über die Dokumentation ................................................................................................................................................ 6
2.1.1 Bedeutung der Warnhinweise und Symbole ................................................................................................. 6
2.2 Für den Monteur............................................................................................................................................................. 7
2.2.1 Allgemeines .................................................................................................................................................... 7
2.2.2 Installationsort................................................................................................................................................ 8
2.2.3 Kältemittel — bei R410A oder R32 ................................................................................................................ 9
2.2.4 Elektrik ............................................................................................................................................................ 11
3 Besondere Sicherheitshinweise für Installateure 13
3.1 Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten......................................................................................... 15
3.1.1 Platzbedarf für Installation ............................................................................................................................. 16
Für den Benutzer 18
4 Sicherheitshinweise für Benutzer 19
4.1 Allgemein ........................................................................................................................................................................ 19
4.2 Instruktionen für sicheren Betrieb ................................................................................................................................. 20
5 Über das System 26
5.1 Systemanordnung........................................................................................................................................................... 26
5.2 Erforderliche Informationen für Ventilator-Konvektoren.............................................................................................. 27
6 Benutzerschnittstelle 28
7 Vor der Inbetriebnahme 29
8 Betrieb 30
8.1 Betriebsbereich............................................................................................................................................................... 30
8.2 Informationen zu Betriebsmodi...................................................................................................................................... 30

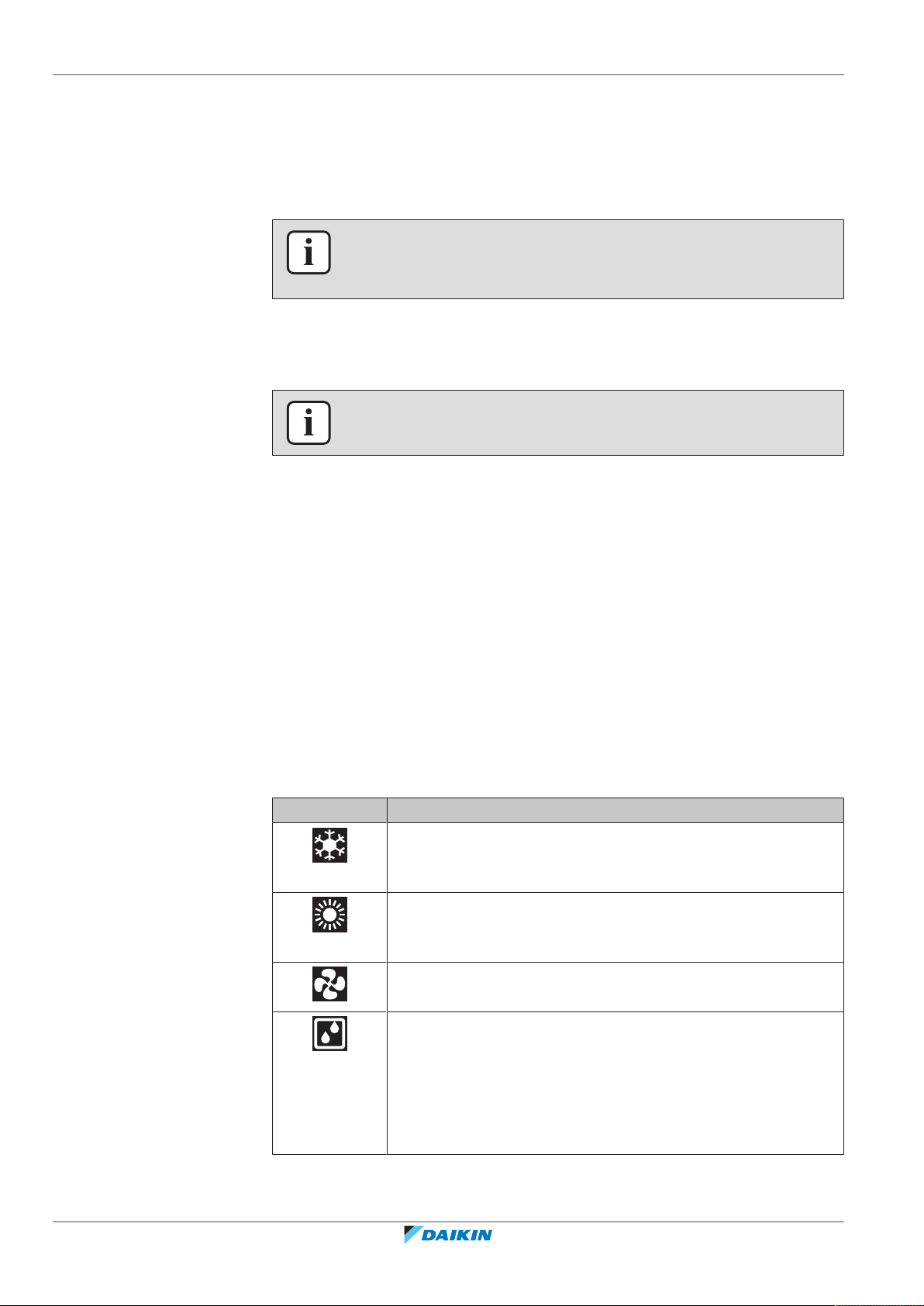

8.2.1 Grundlegende Betriebsmodi .......................................................................................................................... 30
8.2.2 Spezielle Betriebsmodi bei Heizen ................................................................................................................. 31

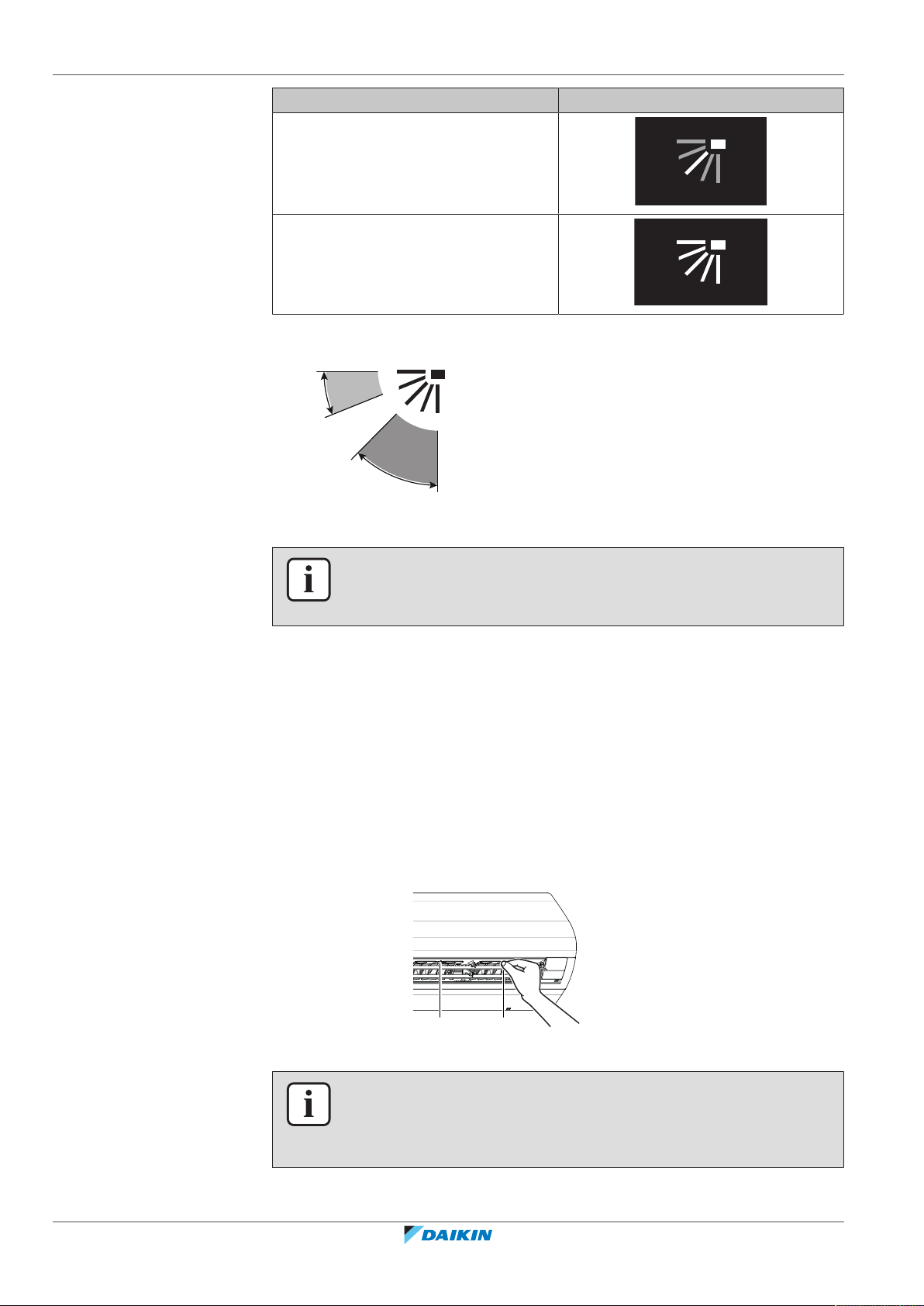

8.2.3 Luftstromrichtung........................................................................................................................................... 31
8.3 System betreiben............................................................................................................................................................ 33
9 Energie sparen und optimaler Betrieb 34
10 Instandhaltung und Wartung 35
10.1 Sicherheitsvorkehrungen bei Wartung und Service ...................................................................................................... 35
10.2 Die Einheit reinigen ......................................................................................................................................................... 36
10.2.1 Luftauslass und das Äußere reinigen ............................................................................................................. 36

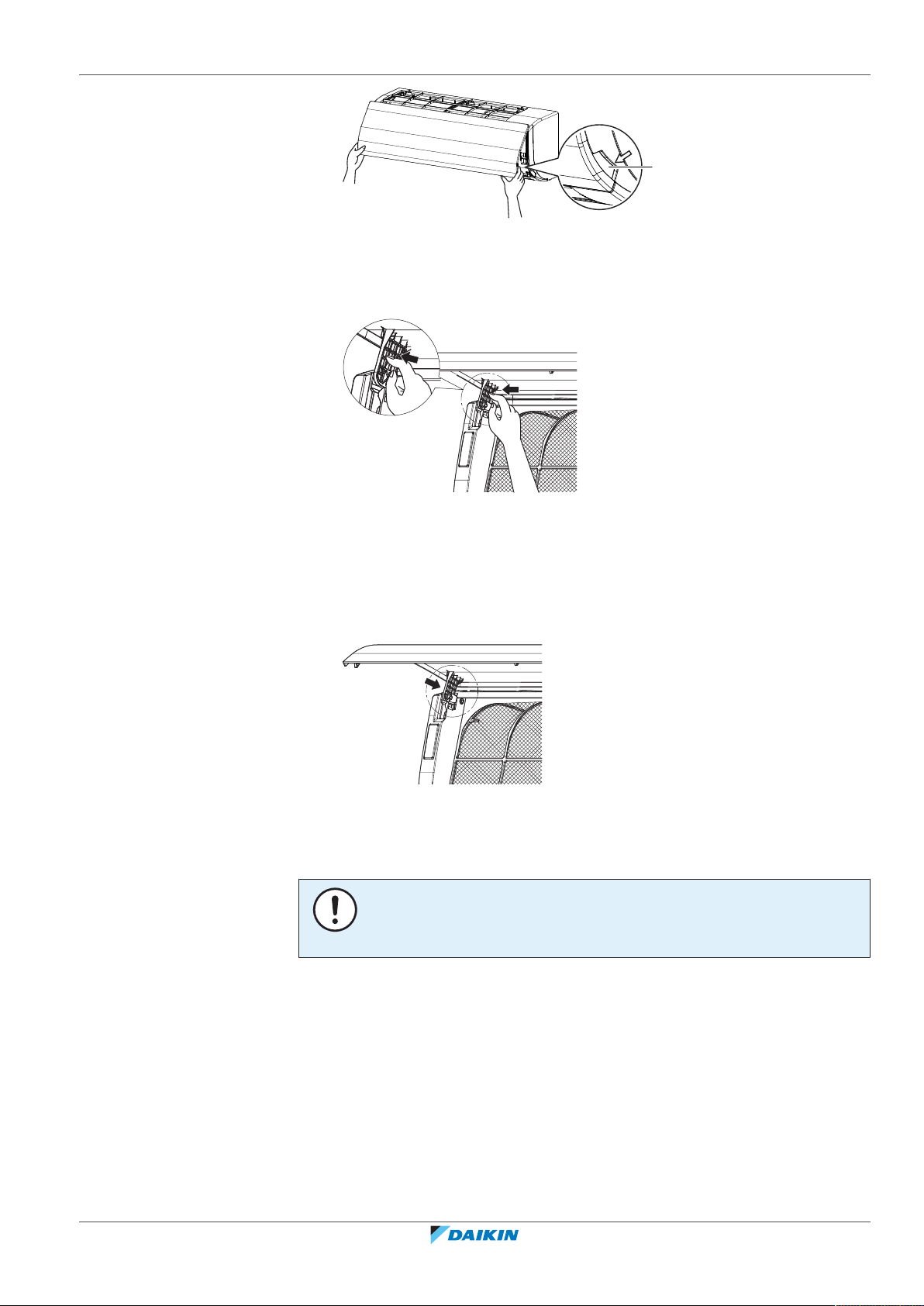

10.2.2 Die Frontblende reinigen ............................................................................................................................... 36

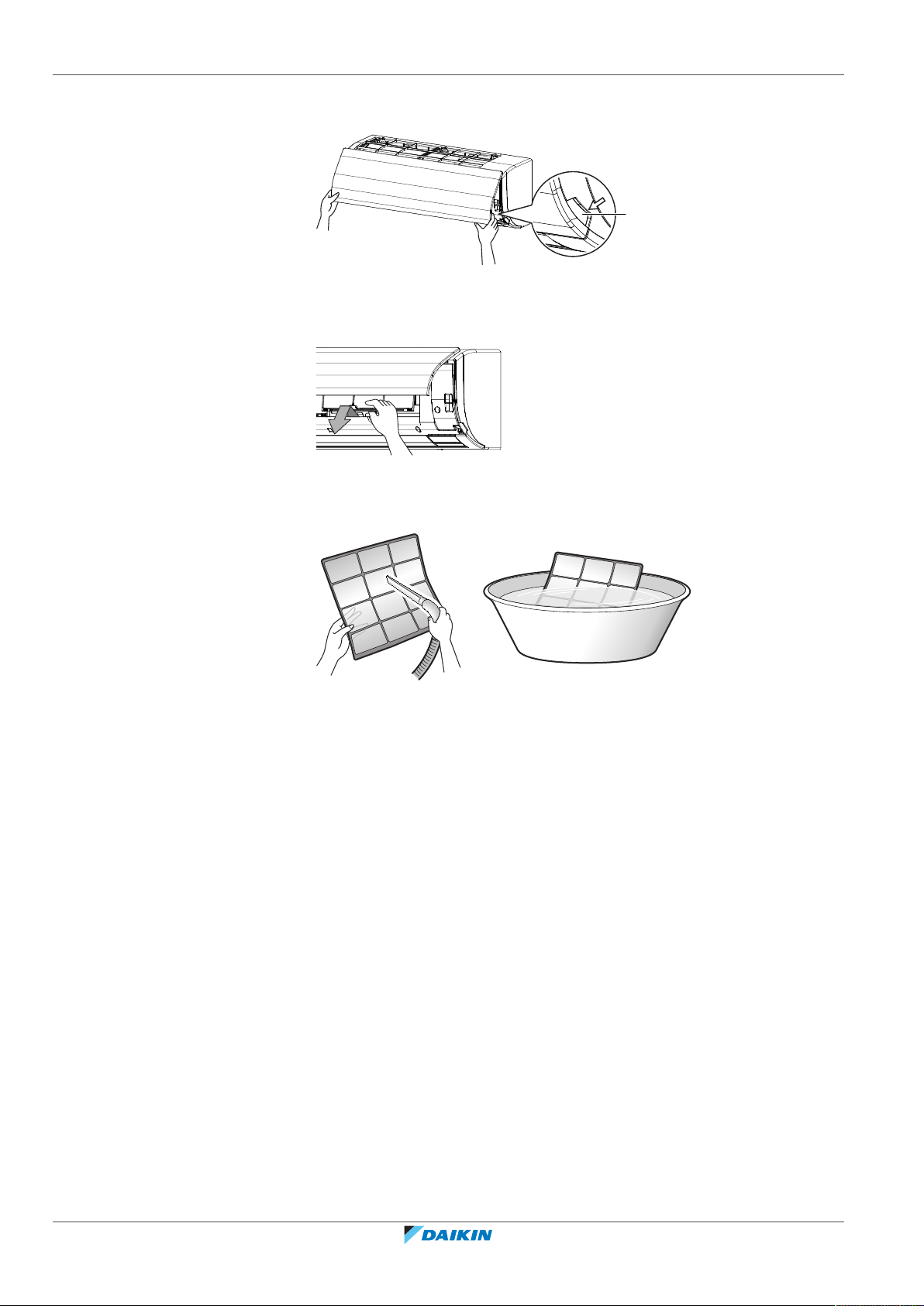

10.2.3 Luftfilter reinigen............................................................................................................................................ 37
10.3 Wartung vor langer Betriebspause................................................................................................................................. 38
10.4 Wartung nach einer langen Ausschaltzeit ...................................................................................................................... 39
10.5 Über das Kältemittel ....................................................................................................................................................... 39
10.5.1 Infos zum Kältemittel-Leckagen-Sensor......................................................................................................... 40
11 Fehlerdiagnose und -beseitigung 42
11.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems .................................................... 43
11.1.1 Symptom: Das System arbeitet nicht............................................................................................................. 43
11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung ............................................... 44
11.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung ................................................. 44
11.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit) .............................................................. 44
11.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit, Außeneinheit) ...................................... 44
11.1.6 Symptom: Die Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet
jedoch nach ein paar Minuten erneut ........................................................................................................... 44
11.1.7 Symptom: Geräusche des Klimageräts (Inneneinheit) .................................................................................. 44
11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit) .......................................................... 45
11.1.9 Symptom: Aus der Einheit tritt Staub aus...................................................................................................... 45
11.1.10 Symptom: Das Gerät setzt Gerüche frei ........................................................................................................ 45
Referenz für Installateure und Benutzer
2
12 Veränderung des Installationsortes 46
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 3
Inhaltsverzeichnis
13 Entsorgung 47
Für den Installateur 48
14 Über die Verpackung 49
14.1 Übersicht: Über die Verpackung .................................................................................................................................... 49
14.2 Innengerät ....................................................................................................................................................................... 49

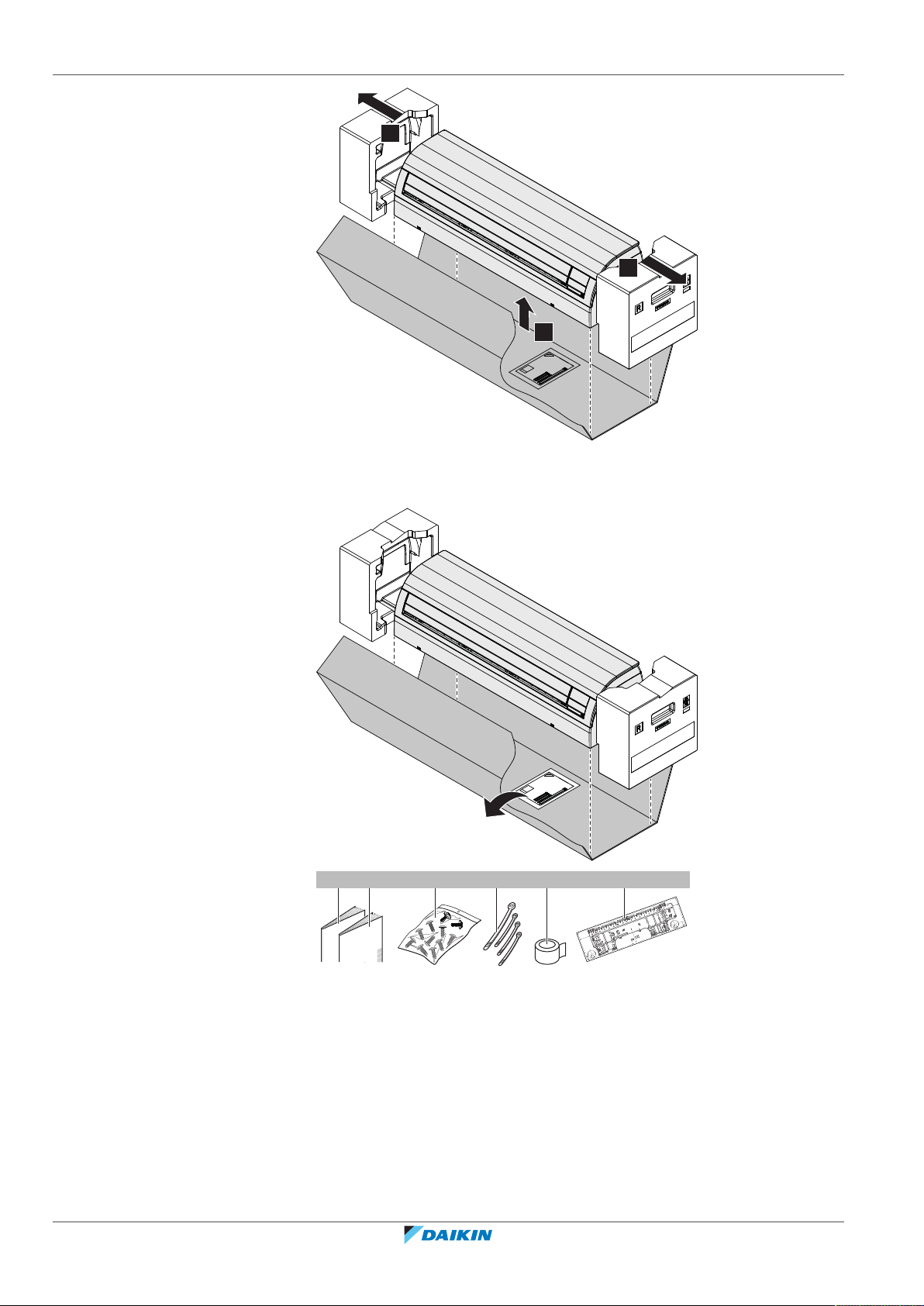

14.2.1 So packen Sie das Innengerät aus .................................................................................................................. 49
14.2.2 So entfernen Sie das Zubehör vom Innengerät ............................................................................................. 50
15 Über die Geräte und Optionen 51
15.1 Identifikation ................................................................................................................................................................... 51
15.1.1 Typenschild: Inneneinheit .............................................................................................................................. 51
15.2 Über die Inneneinheit ..................................................................................................................................................... 51
15.3 Systemanordnung ........................................................................................................................................................... 51
15.4 Kombinieren von Geräten und Optionen ....................................................................................................................... 52
15.4.1 Mögliche Optionen für das Innengerät.......................................................................................................... 52
16 Installation des Geräts 54
16.1 Den Ort der Installation vorbereiten .............................................................................................................................. 54
16.1.1 Anforderungen an den Installationsort des Innengeräts .............................................................................. 54
16.2 Öffnen und Schließen des Geräts ................................................................................................................................... 56
16.2.1 Die Frontblende abnehmen ........................................................................................................................... 56
16.2.2 Die Frontblende wieder anbringen ................................................................................................................ 57
16.2.3 Das Frontgitter abnehmen ............................................................................................................................. 57
16.2.4 Das Frontgitter wieder anbringen.................................................................................................................. 58
16.2.5 Die Wartungsblende öffnen ........................................................................................................................... 58
16.2.6 Die Wartungsblende schließen ...................................................................................................................... 58
16.3 Montieren des Innengeräts ............................................................................................................................................ 58

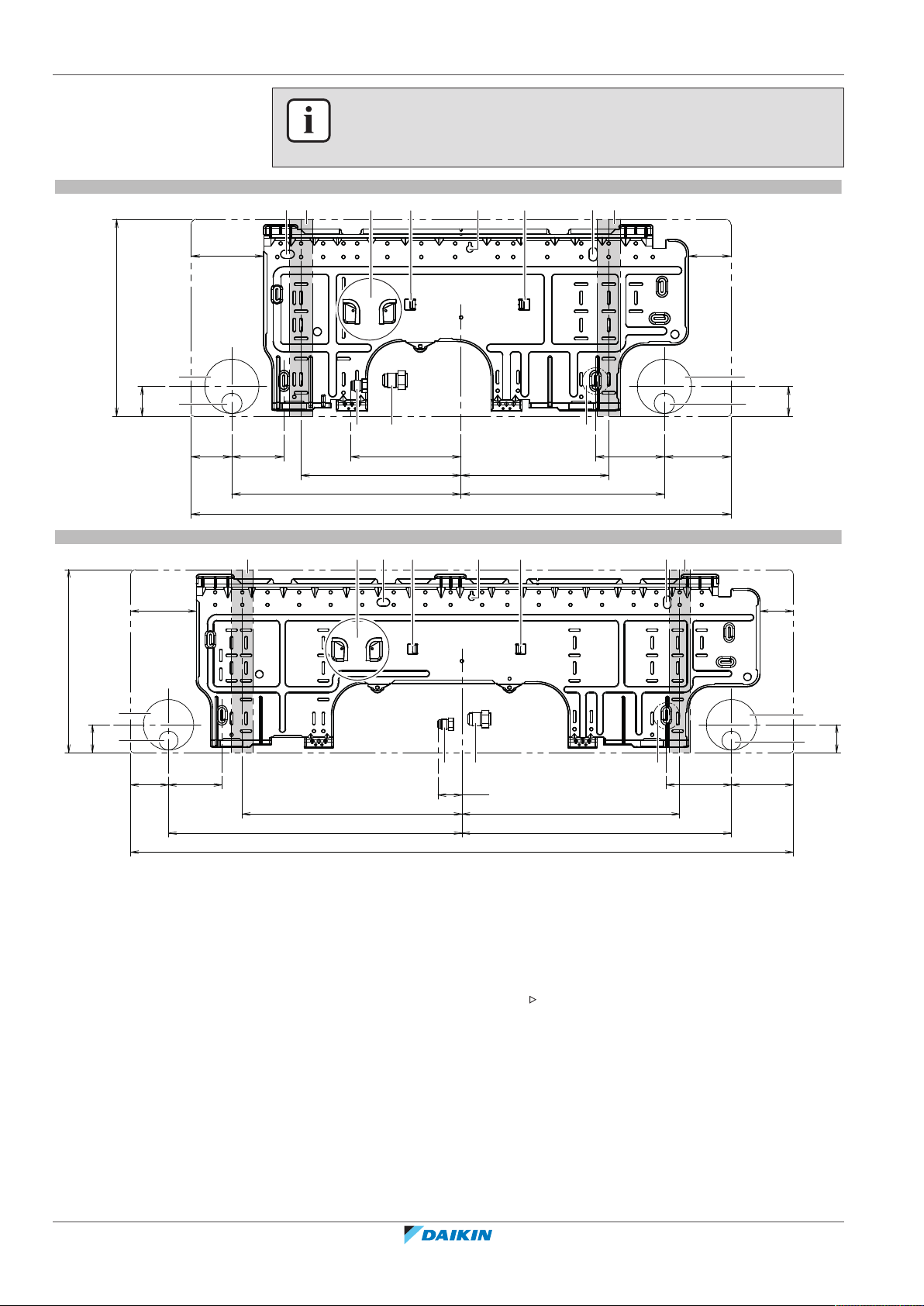

16.3.1 Die Montageplatte installieren ...................................................................................................................... 58
16.3.2 Ein Loch in die Wand bohren ......................................................................................................................... 61
16.3.3 Rohranschluss-Abdeckung entfernen ............................................................................................................ 61
16.3.4 Die Einheit auf der Montageplatte einhängen .............................................................................................. 62
16.3.5 Die Rohre durch die Wanddurchführung führen........................................................................................... 62
16.3.6 Für einen Ablauf sorgen ................................................................................................................................. 63
17 Installation der Leitungen 67
17.1 Vorbereiten der Kältemittelleitungen ............................................................................................................................ 67
17.1.1 Anforderungen an Kältemittel-Rohrleitungen............................................................................................... 67
17.1.2 Isolieren der Kältemittelleitungen ................................................................................................................. 68
17.2 Anschließen der Kältemittelleitung ................................................................................................................................ 68
17.2.1 Kältemitteilleitungen anschließen ................................................................................................................. 68
17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen............................................................ 69
17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen ................................................................................. 70
17.2.4 Hinweise zum Biegen der Rohre .................................................................................................................... 70

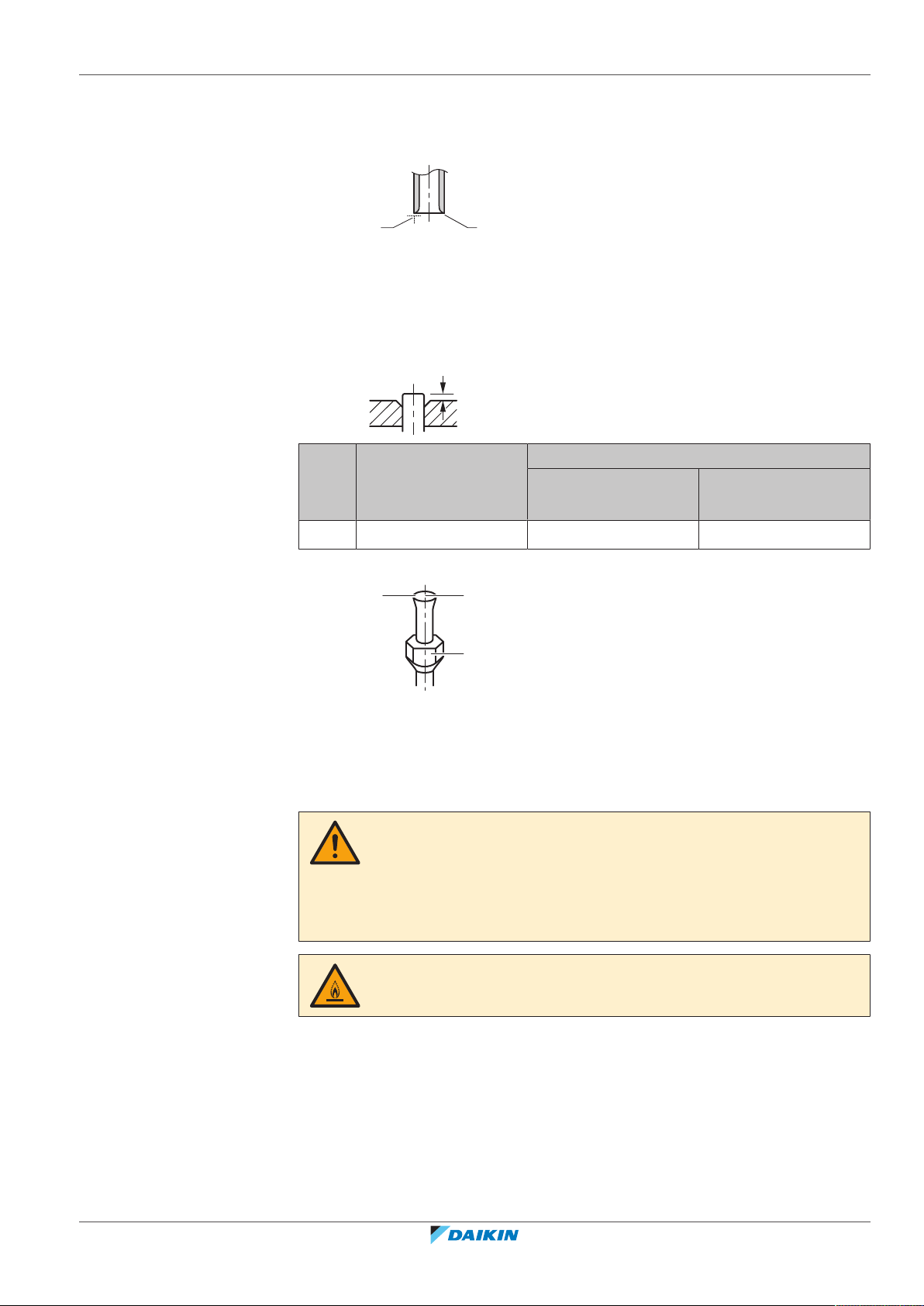

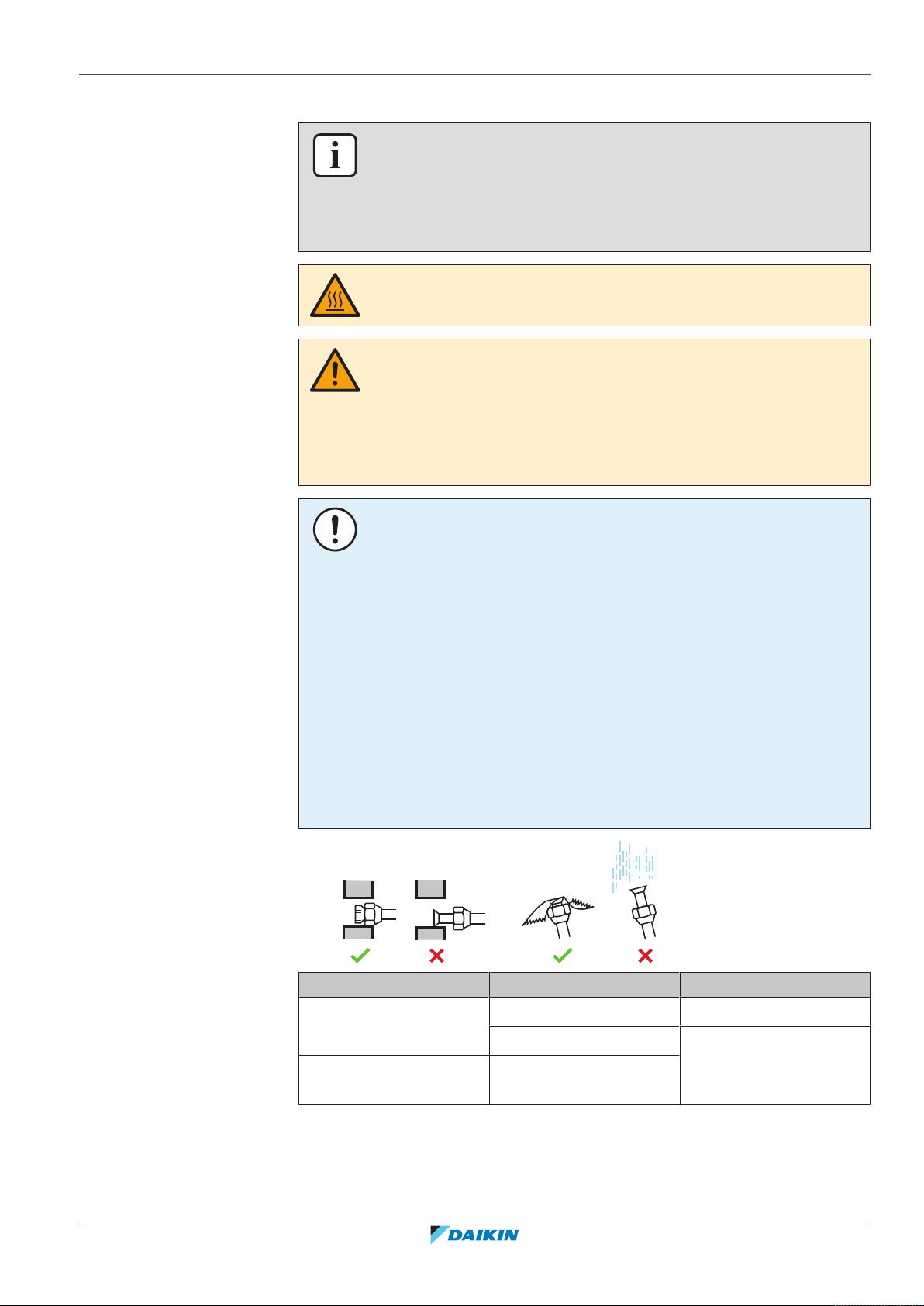

17.2.5 So dornen Sie Rohrenden auf ........................................................................................................................ 70
17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an....................................................................... 71
18 Elektroinstallation 73
18.1 Über das Anschließen der elektrischen Leitungen......................................................................................................... 73

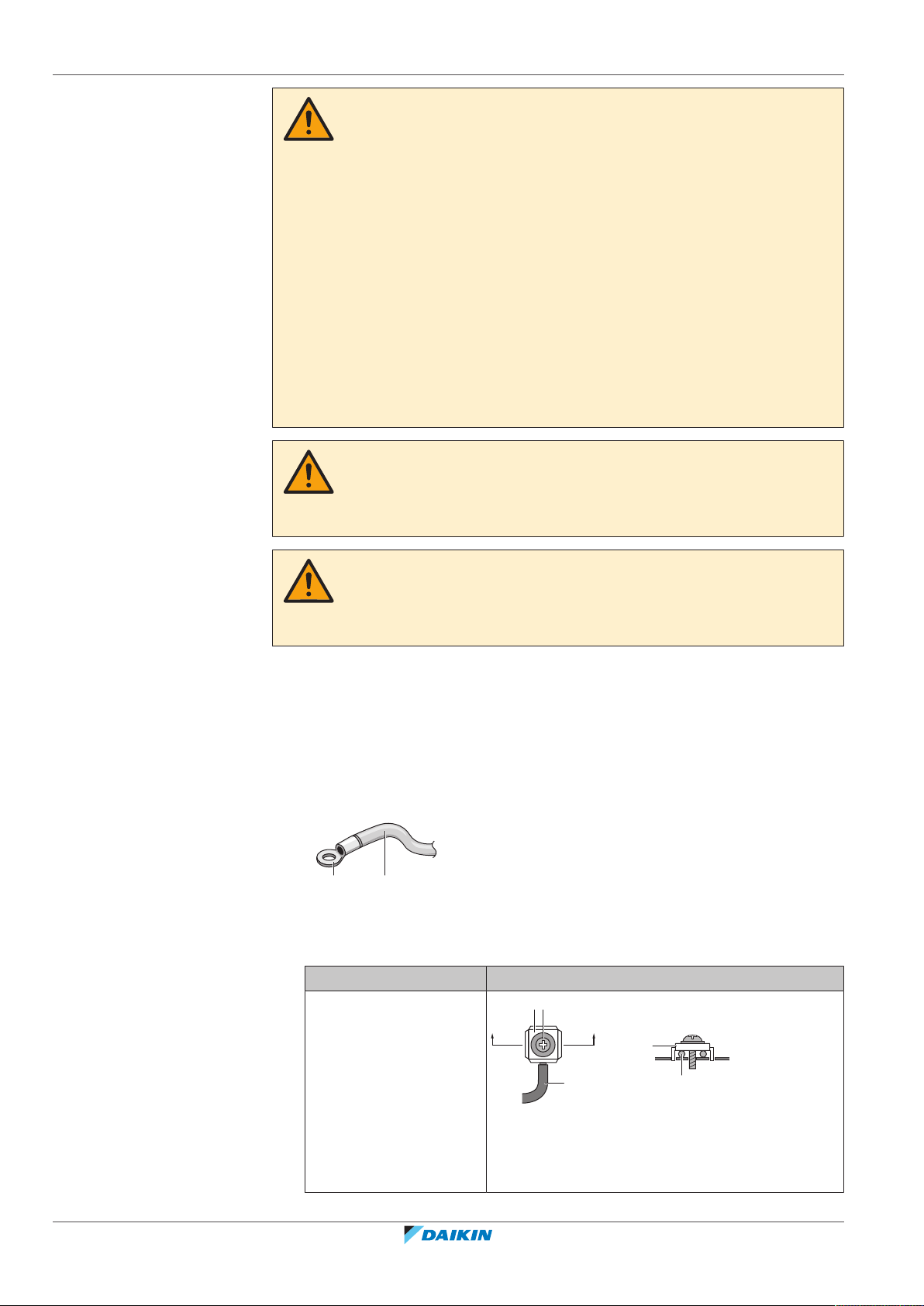

18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................................................................... 73
18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen.............................................................................. 74
18.1.3 Spezifikationen der Standardelektroteile ...................................................................................................... 75

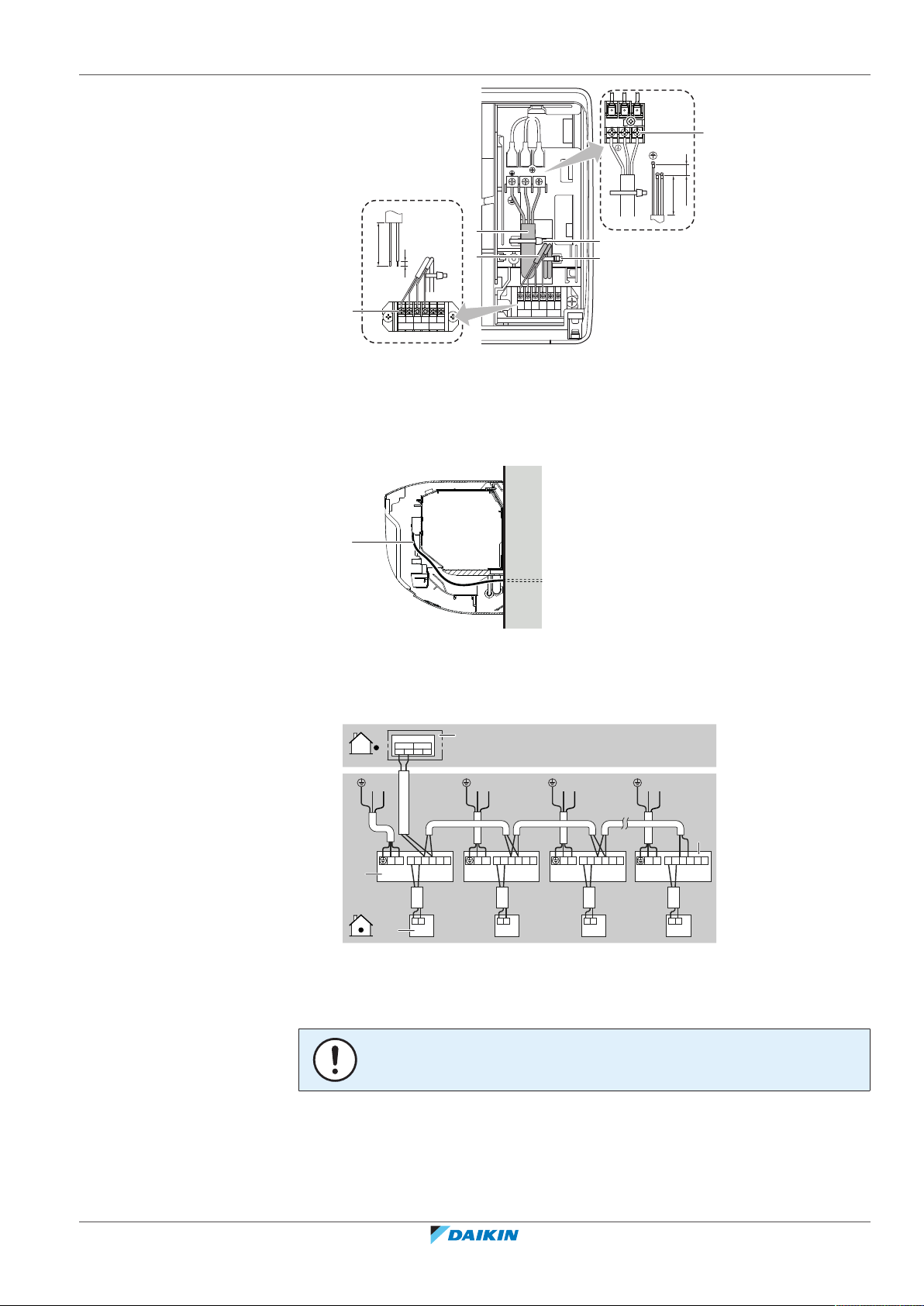

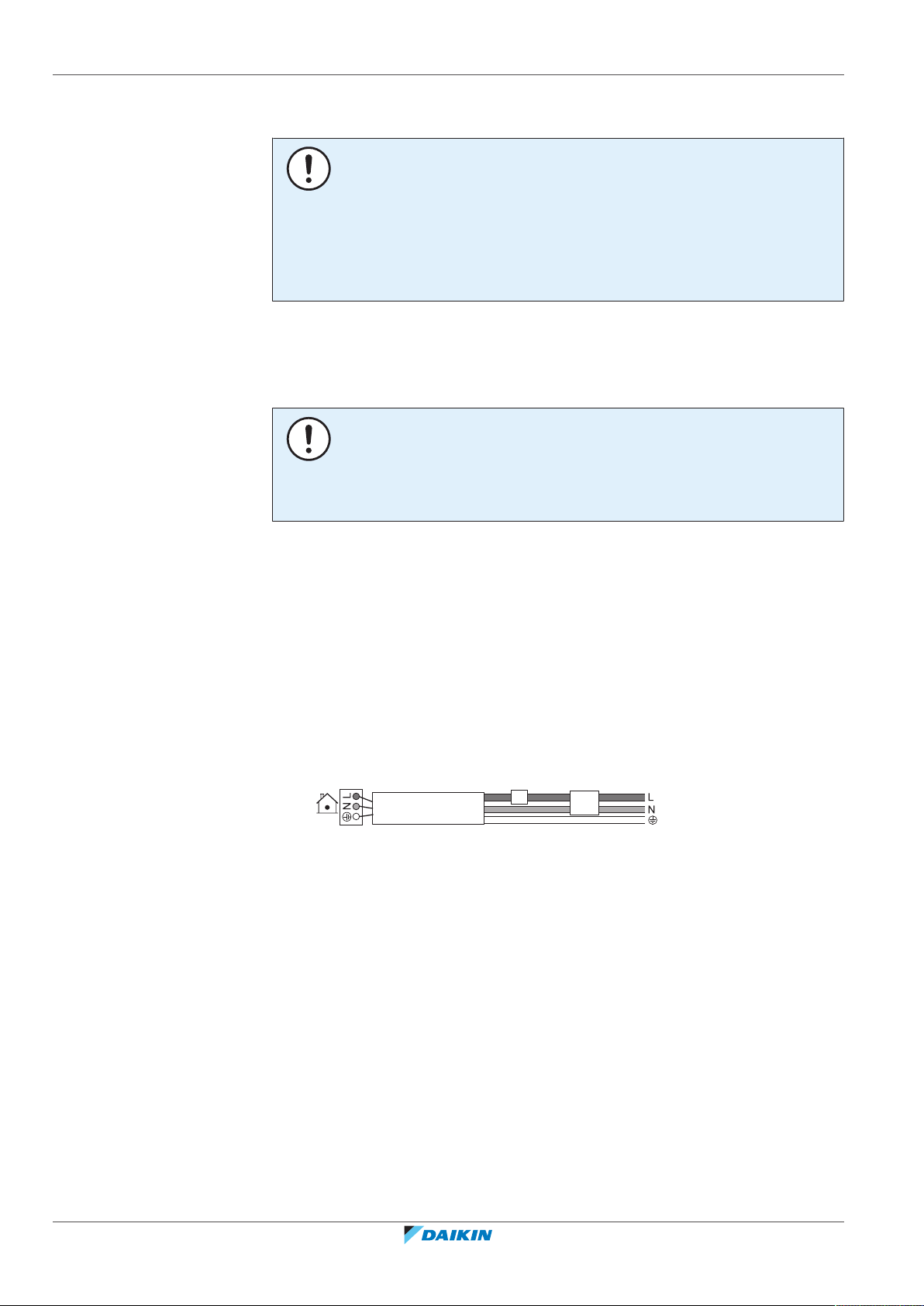

18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen .................................................................................... 76
19 Abschließen der Installation des Innengeräts 79
19.1 Die Einheit auf der Montageplatte befestigen............................................................................................................... 79
20 Inbetriebnahme 80
20.1 Übersicht: Inbetriebnahme ............................................................................................................................................ 80
20.2 Sicherheitsvorkehrungen bei Inbetriebnahme .............................................................................................................. 80
20.3 Checkliste vor Inbetriebnahme ...................................................................................................................................... 80
20.4 Probelauf durchführen ................................................................................................................................................... 81
21 Erweiterte-Funktion 82
21.1 Bauseitige Einstellung ..................................................................................................................................................... 82
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
22 Übergabe an den Benutzer 85
23 Fehlerdiagnose und -beseitigung 86
23.1 Fehler beseitigen auf Grundlage von Fehlercodes ........................................................................................................ 86
Referenz für Installateure und Benutzer
3
Page 4
Inhaltsverzeichnis

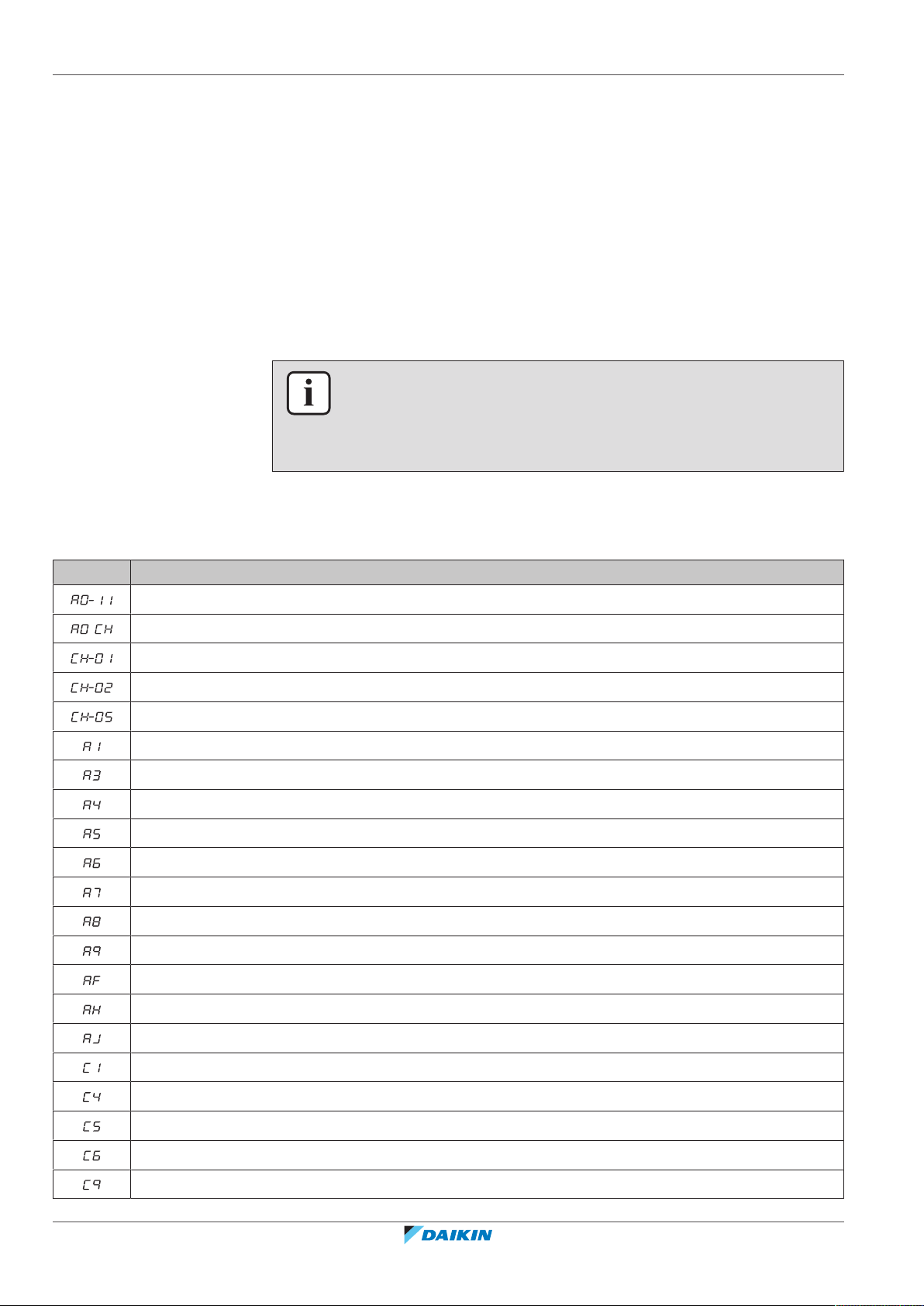

23.1.1 Fehlercodes: Überblick................................................................................................................................... 86
24 Entsorgung 88
25 Technische Daten 89
25.1 Schaltplan ........................................................................................................................................................................ 89

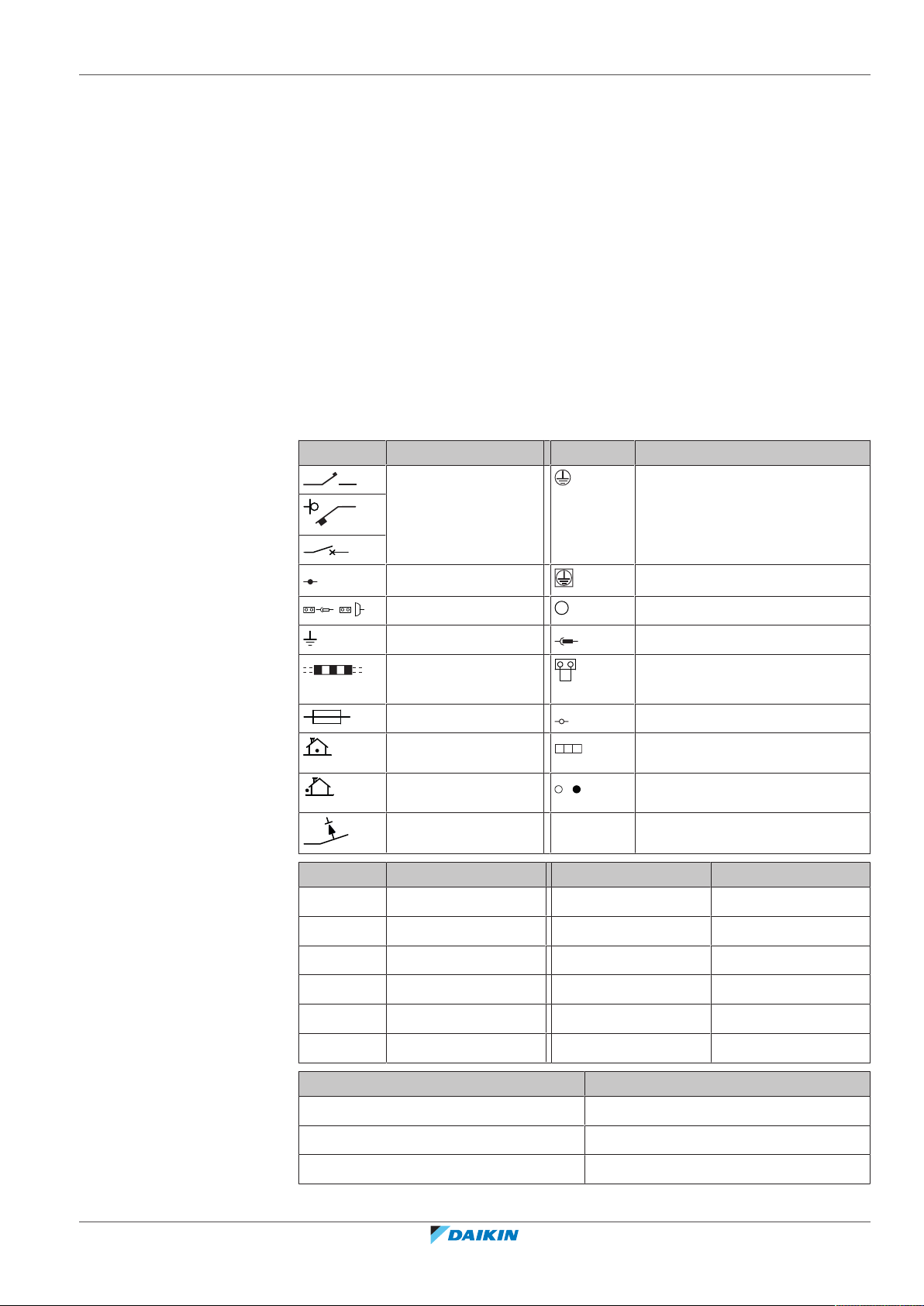

25.1.1 Vereinheitlichte Schaltplan-Legende ............................................................................................................. 89
26 Glossar 92
Referenz für Installateure und Benutzer
4
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 5
1 Über die Dokumentation
1.1 Informationen zu diesem Dokument
Zielgruppe
Autorisierte Installateure + Endbenutzer
INFORMATION
Diese Anlage ist konzipiert für die Benutzung durch Experten oder geschulte
Benutzer in Geschäftsstellen, in der Leichtindustrie und in landwirtschaftlichen
Betrieben sowie zur kommerziellen Verwendung durch Laien.
WARNUNG
Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen
und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen
und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend
qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC
Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
1 | Über die Dokumentation
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der vollständige Satz
besteht aus:
▪ Allgemeine Sicherheitshinweise:
- Vor der Installation zu lesende Sicherheitshinweise
- Format: Papier (in der Box der Inneneinheit)
▪ Inneneinheit-Installation und Betriebsanleitung:
- Installations- und Betriebsanleitung
- Format: Papier (in der Box der Inneneinheit)
▪ Referenz für Installateure und Benutzer:
- Installationsvorbereitung, bewährte Verfahrensweisen, Referenzdaten etc.
- Detaillierte Schritt-für-Schritt-Anleitung und Hintergrundinformationen für
grundlegende und erweiterte Nutzung der Anlage
- Format: Digital gespeicherte Dateien auf http://www.daikineurope.com/
support-and-manuals/product-information/
Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen
Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in
anderen Sprachen handelt es sich um Übersetzungen des Originals.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website
Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem
Daikin Business Portal (Authentifizierung erforderlich).
Referenz für Installateure und Benutzer
5
Page 6
2 | Allgemeine Sicherheitsvorkehrungen
2 Allgemeine Sicherheitsvorkehrungen
2.1 Über die Dokumentation
▪ Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in
anderen Sprachen handelt es sich um Übersetzungen des Originals.
▪ Die in diesem Dokument aufgeführten Sicherheitshinweise decken sehr wichtige
Themen ab. Lesen Sie sie daher sorgfältig und aufmerksam durch.
▪ Alle Systeminstallationen und alle Arbeiten, die in der Installationsanleitung und
in der Referenz für Installateure beschrieben sind, MÜSSEN durch einen
autorisierten Installateur durchgeführt werden.
2.1.1 Bedeutung der Warnhinweise und Symbole
GEFAHR
Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt.
GEFAHR: STROMSCHLAGGEFAHR
Weist auf eine Situation hin, die zu einem Stromschlag führen kann.
GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN
Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu
Verbrennungen / Verbrühungen führen kann.
GEFAHR: EXPLOSIONSGEFAHR
Weist auf eine Situation hin, die zu einer Explosion führen kann.
WARNUNG
Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führen kann.
WARNUNG: ENTFLAMMBARES MATERIAL
ACHTUNG
Weist auf eine Situation hin, die zu leichten oder mittelschweren Körperverletzungen
führen kann.
Referenz für Installateure und Benutzer
6
HINWEIS
Weist auf eine Situation hin, die zu Sachschäden führen kann.
INFORMATION
Weist auf nützliche Tipps oder zusätzliche Informationen hin.
Symbole auf der Einheit:
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 7
2 | Allgemeine Sicherheitsvorkehrungen
Symbol Erklärung
Lesen Sie vor der Installation erst die Installations- und
Betriebsanleitung sowie die Verkabelungsinstruktionen.
Lesen Sie vor der Durchführung von Wartungs- und
Servicearbeiten erst das Wartungshandbuch.
Weitere Informationen finden Sie in der Referenz für
Installateure und Benutzer.
In der Einheit gibt es sich drehende Teile. Vorsicht bei
Wartung und Prüfung der Einheit.
In der Dokumentation benutzte Symbole:
Symbol Erklärung
Angabe einer Bildüberschrift oder einer Referenz darauf.
Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in
Kapitel 1".
Angabe einer Tabellenüberschrift oder einer Referenz
darauf.
Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in
Kapitel 1".
2.2 Für den Monteur
2.2.1 Allgemeines
Wenn Sie NICHT sicher sind, wie die Einheit zu installieren und zu betreiben ist,
wenden Sie sich an Ihren Händler.
GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN
▪ Berühren Sie während und unmittelbar nach dem Betrieb WEDER die
Kältemittelleitungen, NOCH die Wasserrohre oder interne Bauteile. Diese
könnten zu heiß oder zu kalt sein. Warten Sie, bis diese wieder die normale
Temperatur erreicht haben. Falls eine Berührung unumgänglich ist, achten Sie
darauf, Schutzhandschuhe zu tragen.
▪ VERMEIDEN Sie unbeabsichtigten direkten Kontakt mit auslaufendem Kältemittel.
WARNUNG
Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen
kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen.
Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale
Ausrüstungen und Ersatzteile.
WARNUNG
Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien
der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin
Dokumentation aufgeführten Anweisungen).
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
7
Page 8
2 | Allgemeine Sicherheitsvorkehrungen
ACHTUNG
Tragen Sie während der Installation und Wartung des Systems angemessene
persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).
WARNUNG
Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere
Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr.
WARNUNG
Treffen Sie geeignete Maßnahmen, um zu verhindern, dass das Gerät von
Kleinlebewesen als Unterschlupf verwendet wird. Kleinlebewesen, die in Kontakt mit
elektrischen Teilen kommen, können Funktionsstörungen, Rauch oder Feuer
verursachen.
ACHTUNG
Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts.
ACHTUNG
▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen.
▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen.
2.2.2 Installationsort
HINWEIS
Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um
zu verhindern, dass Wasser eindringt.
Je nach geltenden Gesetzen muss gegebenenfalls beim Gerät ein Logbuch geführt
werden, in dem zumindest die folgenden Informationen festgehalten werden:
Daten zur Wartung, Reparaturen, Testergebnisse, Stand-by-Perioden, …
Und an einem zugänglichen Platz beim System MUSS ein Schild oder eine Tafel
zumindest über folgende Punkte informieren:
▪ Wie das System im Notfall heruntergefahren wird
▪ Name bzw. Adresse von Feuerwahr, Polizei und Hospital
▪ Namen und Adressen von Service-Personal mit Telefonnummern für Tag und
Nacht
Die Kriterien, die solch ein Logbuch erfüllen muss, werden in Europa durch die
Norm EN378 vorgegeben.
▪ Planen Sie für Wartungszwecke und eine ausreichende Luftzirkulation
ausreichend Platz um das Gerät ein.
▪ Überzeugen Sie sich, dass der Platz der Installation dem Gewicht und den
Vibrationen der Einheit standhalten kann.
Referenz für Installateure und Benutzer
8
▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen
dürfen NICHT blockiert sein.
▪ Achten Sie darauf, dass das Gerät eben aufgestellt ist.
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:
▪ In einer potenziell explosiven Atmosphäre.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 9
▪ An Orten mit Geräten oder Maschinen, die elektromagnetische Wellen
abstrahlen. Elektromagnetische Wellen können das Steuerungssystem stören,
was Funktionsstörungen der Anlage zur Folge haben kann.
▪ An Orten, an denen aufgrund ausströmender brennbarer Gase (Beispiel:
Verdünner oder Benzin) oder in der Luft befindlicher Kohlenstofffasern oder
entzündlicher Staubpartikel Brandgefahr besteht.
▪ An Orten, an denen korrosive Gase (Beispiel: Schwefelsäuregas) erzeugt wird.
Das Korrodieren von Kupferleitungen und Lötstellen kann zu Leckagen im
Kältemittelkreislauf führen.
2.2.3 Kältemittel — bei R410A oder R32
Falls zutreffend. Weitere Informationen finden Sie in der Installationsanleitung
oder in der Referenz für Installateure für die betreffende Anwendung.
HINWEIS
Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen
Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden.
HINWEIS
Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen
Belastungen ausgesetzt sind.
2 | Allgemeine Sicherheitsvorkehrungen
WARNUNG
Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal
zulässige Druck ist (auf dem Typenschild des Geräts angegeben).
WARNUNG
Treffen Sie hinreichend Sicherheitsvorkehrungen gegen Kältemittelleckagen. Sollte
Kältemittelgas austreten, muss der Raum sofort gelüftet werden. Mögliche Gefahren:
▪ Übermäßige Kältemittelkonzentrationen in geschlossenen Räumen können zu
Sauerstoffmangel führen.
▪ Wenn Kältemittelgas in Kontakt mit Feuer kommt, können giftige Gase entstehen.
GEFAHR: EXPLOSIONSGEFAHR
Auspumpen – Kältemittelaustritt. Falls es eine Leckage im Kältemittelkreislauf gibt
und Sie das System auspumpen wollen:
▪ NICHT die Funktion zum automatischen Auspumpen benutzen, mit der das
gesamte Kältemittel aus dem System in der Außeneinheit gesammelt werden
kann. Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Luft
in den arbeitenden Verdichter gelangt.
▪ Benutzen Sie ein separates Rückgewinnungssystem, sodass der Verdichter der
Einheit NICHT in Betrieb sein muss.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
WARNUNG
Führen Sie IMMER eine Rückgewinnung des Kältemittels durch. Lassen Sie es
NIEMALS direkt in die Umwelt ab. Verwenden Sie stattdessen eine
Unterdruckpumpe.
Referenz für Installateure und Benutzer
9
Page 10
2 | Allgemeine Sicherheitsvorkehrungen
HINWEIS
Stellen Sie nach dem Anschließen aller Rohrleitungen sicher, dass kein Gas austritt.
Überprüfen Sie die Leitungen mit Stickstoff auf Gaslecks.
HINWEIS
▪ Um einen Ausfall des Verdichters zu vermeiden, NICHT mehr Kältemittel einfüllen
als spezifiziert.
▪ Wird das Kältemittelsystem geöffnet, MÜSSEN beim Umgang mit Kältemittel die
gesetzlichen Vorschriften eingehalten werden.
WARNUNG
Stellen Sie sicher, dass kein Sauerstoff im System vorhanden ist. Das Kältemittel kann
erst nach der Dichtheitsprüfung und Vakuumtrocknung eingefüllt werden.
Mögliche Folge: Selbstentzündung und Explosion des Verdichters, weil Sauerstoff in
den laufenden Verdichter gelangt.
▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des
Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts.
▪ Das Gerät wurde werkseitig mit Kältemittel gefüllt. Je nach den
Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen
Kältemittel nachgefüllt werden.
▪ Verwenden Sie nur Werkzeuge, die ausschließlich für das im System verwendete
Kältemittel vorgesehen sind, um den Druckwiderstand zu gewährleisten und zu
verhindern, dass Fremdstoffe in das System eindringen.
▪ Füllen Sie das flüssige Kältemittel wie folgt ein:
Wenn Gehen Sie dann
Ein Siphonrohr vorhanden ist
(d. h. der Zylinder ist mit “Siphon zum
Füllen Sie den Zylinder in aufrechter
Position.
Einfüllen von Flüssigkeiten vorhanden”)
KEIN Siphonrohr vorhanden ist Füllen Sie den Zylinder verkehrt herum.
▪ Kältemittelzylinder müssen langsam geöffnet werden.
▪ Füllen Sie das Kältemittel in flüssiger Form ein. Bei Hinzufügen in Gasform kann
ein normaler Betrieb verhindert werden.
Referenz für Installateure und Benutzer
10
ACHTUNG
Schließen Sie sofort das Ventil des Kältemittelbehälters, wenn die KältemittelBefüllung durchgeführt wurde oder wenn Sie den Vorgang unterbrechen. Wird das
Ventil NICHT sofort geschlossen, kann der verbleibende Druck zusätzliches
Kältemittel laden. Mögliche Folge: Falsche Kältemittelmenge.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 11
2.2.4 Elektrik
2 | Allgemeine Sicherheitsvorkehrungen
GEFAHR: STROMSCHLAGGEFAHR
▪ Schalten Sie unbedingt erst die gesamte Stromversorgung AUS, bevor Sie die
Schaltkasten-Abdeckung entfernen, Anschlüsse herstellen oder stromführende
Teile berühren.
▪ Unterbrechen Sie die Stromversorgung für mindestens 10Minuten und messen
Sie die Spannung an den Klemmen der Kondensatoren des Hauptstromkreises
oder an elektrischen Bauteilen, bevor Sie Wartungsarbeiten durchführen. Die
Spannung MUSS unter 50 VDC liegen, bevor Sie elektrische Bauteile berühren
können. Die Lage der Klemmen entnehmen Sie dem Schaltplan.
▪ Berühren Sie elektrische Bauteile NICHT mit feuchten oder nassen Händen.
▪ Lassen Sie das Gerät NIEMALS unbeaufsichtigt, wenn die Wartungsabdeckung
entfernt ist.
WARNUNG
Sofern NICHT werkseitig installiert, MUSS bei der festen Verkabelung ein
Hauptschalter oder ein entsprechender Schaltmechanismus installiert sein, durch
den beim Ausschalten alle Pole getrennt werden und durch den bei einer
Überspannungssituation der KategorieIII die komplette Trennung gewährleistet ist.
WARNUNG
▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern.
▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen
Gesetzen und Vorschriften entspricht.
▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan
durchgeführt werden, der mit dem Produkt mitgelieferten wurde.
▪ Kabel und Kabelbündel NIEMALS quetschen. Darauf achten, dass Kabel NIEMALS
mit Rohren oder scharfen Kanten in Berührung kommen. Darauf achten, dass auf
die Kabelanschlüsse kein zusätzlicher Druck von außen ausgeübt wird.
▪ Unbedingt auf eine korrekte Erdung achten. Erden Sie das Gerät NICHT über ein
Versorgungsrohr, einen Überspannungsableiter oder einen Telefon-Erdleiter. Bei
unzureichender Erdung besteht Stromschlaggefahr.
▪ Achten Sie darauf, dass das System für die Stromversorgung einen eigenen
Stromkreis verwendet. Schließen Sie AUF KEINEN FALL andere Geräte an diesen
Stromkreis an.
▪ Achten Sie darauf, dass alle erforderlichen Sicherungen und Schutzschalter
installiert sind.
▪ Installieren Sie immer einen Fehlerstrom-Schutzschalter. Bei Missachtung dieser
Regeln besteht Stromschlag- oder Brandgefahr.
▪ Achten Sie bei der Installation des Fehlerstrom-Schutzschalters darauf, dass er
kompatibel ist mit dem Inverter (resistent gegenüber hochfrequente störende
Interferenzen), um unnötiges Auslösen des Fehlerstrom-Schutzschalters zu
vermeiden.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
ACHTUNG
▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach
die stromführenden Verbindungen installieren.
▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die
stromführenden Leitungsverbindungen getrennt worden sind.
▪ Die Länge der stromführenden Leiter zwischen der Stromversorgungskabel-
Zugentlastung und der Klemmleiste selber muss so sein, dass sie gestrafft
werden, bevor die Straffung der Erdungsader eintritt - für den Fall, dass sich das
Stromversorgungskabel durch die Zugentlastung lockert.
Referenz für Installateure und Benutzer
11
Page 12
2 | Allgemeine Sicherheitsvorkehrungen
HINWEIS
Vorsichtsmaßnahmen beim Verlegen der Stromversorgungsleitung:
▪ Schließen Sie KEINE Kabel verschiedener Stärken an die
Stromversorgungsklemmenleiste an. (Ein Kabelzuschlag in der
Stromversorgungsleitung kann zu abnormaler Wärmeentwicklung führen.)
▪ Wenn Sie Kabel mit der gleichen Stärke anschließen, gehen Sie dabei wie in der
Abbildung oben dargestellt vor.
▪ Verwenden Sie das dafür vorgesehene Stromkabel und schließen Sie es
ordnungsgemäß an, sichern Sie es, um zu verhindern, dass Druck von außen auf
die Klemmleiste ausgeübt wird.
▪ Verwenden Sie einen geeigneten Schraubenzieher zum Festdrehen der
Klemmenschrauben. Mit einem zu kleinen Schraubenzieher wird der
Schraubenkopf beschädigt und die Schraube kann nicht ordnungsgemäß
festgedreht werden.
▪ Wenn die Klemmenschrauben zu stark festgedreht werden, können sie
zerbrechen.
Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1 m zu
Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört
werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1 m
möglicherweise nicht ausreichend.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten überzeugen Sie sich davon,
dass die Anschlüsse aller elektrischen Komponenten und jeder Anschluss
innerhalb des Elektrokastens ordnungsgemäß und sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts sicher, dass alle Abdeckungen
geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und der Verdichter über ein EIN/
AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem momentanen Stromausfall
besteht und der Strom ein- und ausschaltet, während das Produkt in Betrieb ist,
bringen Sie einen Phasenumkehrschutzkreis lokal an. Wenn das Produkt bei
umgekehrter Phase betrieben wird, können der Verdichter und andere Teile
beschädigt werden.
Referenz für Installateure und Benutzer
12
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 13
3 | Besondere Sicherheitshinweise für Installateure
3 Besondere Sicherheitshinweise für
Installateure
Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften.
Allgemein
WARNUNG
Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten, Reparaturen
und die dafür verwendeten Materialien den Instruktionen von Daikin entsprechen
und gemäß den vor Ort geltenden gesetzlichen Vorschriften nur von entsprechend
qualifizierten Fachkräften ausgeführt werden. In Europa und in Gebieten, wo die IEC
Standards gelten, ist EN/IEC 60335-2-40 der anzuwendende Standard.
Einheit installieren (siehe
"16Installation des Geräts"[454]
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich
vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas
betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in
einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die
Installation in geschäftlichen und gewerblichen Umgebungen.
ACHTUNG
Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie
eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der
Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr
entstehen können.
Installation von Kältemittel-Rohrleitungen (siehe
Leitungen"[467]
)
)
"17Installation der
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
ACHTUNG
Rohrleitungen MÜSSEN gemäß den Instruktionen in "17 Installation der
Leitungen"[467] installiert werden. Es dürfen nur mechanische Verbindungsstücke
(z.B. Löt+Bördel-Verbindungsstücke) benutzt werden, die der jüngsten Version von
ISO14903 entsprechen.
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen Installationen.
▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren
Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das
System beschädigen.
Referenz für Installateure und Benutzer
13
Page 14
3 | Besondere Sicherheitshinweise für Installateure
ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.
ACHTUNG
Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es
unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen
Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn,
diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen
Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.
Elektroinstallation (siehe
WARNUNG
▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt
werden und der gültigen Gesetzgebung entsprechen.
▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen
MÜSSEN der gültigen Gesetzgebung entsprechen.
WARNUNG
▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine
Beschädigung der Installation zur Folge haben.
▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr,
einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung
besteht Stromschlaggefahr.
▪ Installieren Sie alle erforderlichen Sicherungen und Schutzschalter.
▪ Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in
Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die
Hochdruckseite) geraten.
▪ Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte,
Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu
Überhitzung, Stromschlag oder Bränden führen.
▪ Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem
Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung
und kann zu Unfällen führen.
"18Elektroinstallation"[473]
)
Referenz für Installateure und Benutzer
14
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von
mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die
komplette Trennung gewährleistet.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 15
3 | Besondere Sicherheitshinweise für Installateure
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller,
dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt
werden, um Gefährdungsrisiken auszuschließen.
ACHTUNG
▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden
werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem
kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*).
▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
3.1 Instruktionen für Anlagen, die mit Kältemittel R32 arbeiten
WARNUNG: WENIGER BRENNBARES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
WARNUNG
▪ NICHT durchbohren oder verbrennen.
▪ NUR Mittel zu Beschleunigung des Enteisungsvorgangs oder zur Reinigung der
Anlage benutzen, die vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das R32 Kältemittel KEINEN Geruch hat.
WARNUNG
Das Gerät muss in einem Raum der unten angegebenen Größe so gelagert werden,
dass es nicht mechanisch beschädigt werden kann. Der Raum muss gut belüftet sein
und es darf keine kontinuierlich vorhandene Entzündungsquellen geben (Beispiel:
offene Flammen, ein mit Gas betriebenes Haushaltsgerät oder ein mit elektrisches
Heizgerät).
WARNUNG
Darauf achten, dass Installation, Servicearbeiten, Wartungsarbeiten und Reparaturen
nur von entsprechend autorisierten Fachleuten gemäß den Instruktionen in Daikin
und gemäß den vor Ort geltenden gesetzlichen Vorschriften (z.B. den landesweit
geltenden Gas-Vorschriften) ausgeführt werden.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
15
Page 16
3 | Besondere Sicherheitshinweise für Installateure
WARNUNG
Falls ein Raum oder mehrere Räume mit der Einheit über ein Kanalsystem verbunden
sind, dann achten Sie darauf, das folgende Bedingungen erfüllt werden:
▪ Ist die Fußbodenfläche kleiner ist als die in den allgemeinen Sicherheitshinweisen
spezifizierte Mindest-Fußbodenfläche A (m²), darf keine in Betrieb befindlichen
Entzündungsquelle (z.B. offene Flamme, ein mit Gas betriebenes Haushaltsgerät
oder ein in Betrieb befindliches elektrisches Heizgerät) vorhanden sein.
▪ Im Kanalsystem dürfen keine Zusatzgeräte installiert sein, die eine mögliche
Entzündungsquelle sein könnten (Beispiel: heiße Oberflächen mit Temperaturen
über 700°C und elektrische Schaltgeräte).
▪ Im Kanalsystem werden nur Zusatzgeräte benutzt, die vom Hersteller zugelassen
sind.
▪ Lufteinlass UND Luftauslass sind direkt durch ein Kanalsystem mit dem Raum
verbunden. Zwischenräume wie zum Beispiel abgehängte Decken oder
Zwischendecken DÜRFEN NICHT als Kanal für Lufteinlass oder Luftauslass benutzt
werden.
HINWEIS
▪ Es müssen Vorkehrungen getroffen werden, damit Kältemittel-Rohrleitungen
keinen starken Vibrationen oder Pulsationen ausgesetzt werden.
▪ Schutzeinrichtungen, Rohre und Armaturen sollten so weit wie möglich geschützt
werden gegen schädliche Einwirkungen von außen.
▪ Bei langen Rohrleitungen ist zu beachten, dass sie sich ausdehnen und sich
kontrahieren, sodass entsprechende Vorkehrungen zu treffen sind.
▪ Die Planung und Installation von Rohleitungen in Kühlanlagen und Kühlsystemen
muss so erfolgen, dass die Wahrscheinlichkeit von Stößen, die das System
beschädigen könnten, minimiert ist.
▪ Die Innengeräte und Rohre müssen sicher und geschützt montiert werden, damit
Geräte oder Rohre nicht durch zufälliges Reißen beschädigt werden können,
wenn Möbel verrückt werden oder Renovierungsarbeiten stattfinden.
3.1.1 Platzbedarf für Installation
ACHTUNG
Auf KEINEN FALL eine mögliche Entzündungsquelle benutzen, wen Sie nach einer
Kältemittel-Leckage suchen!
HINWEIS
▪ Verbindungs- oder Anschlussstücke und Kupferdichtungen, die bereits gebraucht
worden sind, NICHT benutzen.
▪ Bei der Installation verwendete Verbindungs- oder Anschlussstücke zwischen
Teilen des Kältemittelsystems müssen für Wartungszecke frei zugänglich sein.
ACHTUNG
Die gesamte Kältemittelfüllung im System KANN NICHT unter dem Wert liegen für die
Mindest-Fußbodenfläche des kleinsten Raums, der versorgt wird. Informationen zu
Anforderungen der Mindest-Fußbodenfläche bei Inneneinheiten finden Sie in der
Installations- und Betriebsanleitung der Außeneinheit.
WARNUNG
Das Gerät enthält das Kältemittel R32. Der Mindest-Raumbedarf für die Lagerung des
Geräts ist in der Installations- und Betriebsanleitung der Außeneinheit angegeben.
Referenz für Installateure und Benutzer
16
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 17
3 | Besondere Sicherheitshinweise für Installateure
HINWEIS
▪ Rohre sind gegen physikalische Beschädigung zu schützen.
▪ Rohrleitungen sollten so wenig wie möglich verlegt werden.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
17
Page 18
Für den Benutzer
Für den Benutzer
Referenz für Installateure und Benutzer
18
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 19
4 | Sicherheitshinweise für Benutzer
4 Sicherheitshinweise für Benutzer
Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften.
4.1 Allgemein
WARNUNG
Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben
ist, wenden Sie sich an Ihren Installateur.
WARNUNG
Kinder ab dem Alter von 8 Jahren, Personen mit
eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder Personen mit mangelhafter Erfahrung
oder Wissen dürfen dieses Gerät nur benutzen, wenn sie
von einer Person, die für ihre Sicherheit verantwortlich ist,
darin unterwiesen worden sind, wie das Gerät
ordnungsgemäß zu verwenden und zu bedienen ist.
Kinder dürfen das Gerät NICHT als Spielzeug benutzen.
Kinder dürfen NUR unter Aufsicht Reinigungs- oder
Pflegearbeiten durchführen.
WARNUNG
So vermeiden Sie Stromschlag oder Feuer:
▪ Das Gerät NICHT abspülen.
▪ Das Gerät NICHT mit feuchten oder nassen Händen
bedienen.
▪ Oben auf dem Gerät KEINE Gegenstände, die
Flüssigkeiten enthalten, ablegen.
ACHTUNG
▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände
ablegen.
▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder
stehen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
▪ Einheiten sind mit folgendem Symbol gekennzeichnet:
Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit
unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall,
das System selber auseinander zu nehmen. Die Demontage des Systems sowie
Referenz für Installateure und Benutzer
19
Page 20
4 | Sicherheitshinweise für Benutzer
die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem
autorisierten Monteur in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen.
Die Einheiten müssen bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie
dieses Produkt einer korrekten Entsorgung zuführen, tragen Sie dazu bei, dass für
die Umwelt und für die Gesundheit von Menschen keine negativen
Auswirkungen entstehen. Für weitere Informationen wenden Sie sich bitte an
Ihren Installateur oder an die zuständige Behörde vor Ort.
▪ Batterien sind mit folgendem Symbol gekennzeichnet:
Das bedeutet, dass Batterien NICHT mit unsortiertem Hausmüll entsorgt werden
darf. Wenn unter dem Symbol ein chemisches Symbol abgedruckt ist, weist
dieses darauf hin, dass die Batterie ein Schwermetall enthält, dessen
Konzentration einen bestimmten Wert übersteigt.
Mögliche Symbole für Chemikalien: Pb: Blei (>0,004%).
Verbrauchte Batterien müssen bei einer Einrichtung entsorgt werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist. Indem Sie
verbrauchte Batterien einer korrekten Entsorgung zuführen, tragen Sie dazu bei,
dass für die Umwelt und für die Gesundheit von Menschen keine negativen
Auswirkungen entstehen.
4.2 Instruktionen für sicheren Betrieb
WARNUNG
▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen,
entfernen, neu installieren oder reparieren, da bei
falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren
Händler.
▪ Achten Sie bei unfallbedingtem Auslaufen von
Kältemittel darauf, dass es in der Nähe keine offenen
Flammen gibt. Das Kältemittel selber ist völlig sicher,
nicht toxisch und schwer entflammbar. Aber es wird
toxisches Gas erzeugt, wenn es in einem Raum ausläuft,
in dem sich die mit Verbrennungsrückständen
durchsetzte Abluft von Heizlüftern, Gaskochern usw.
befindet. Lassen Sie sich immer von qualifiziertem
Kundendienstpersonal bestätigen, dass die undichte
Stelle mit Erfolg repariert worden ist, bevor Sie die
Einheit wieder in Betrieb nehmen.
Referenz für Installateure und Benutzer
20
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 21
4 | Sicherheitshinweise für Benutzer
ACHTUNG
Die Einheit ist mit elektrisch betriebenen
Sicherheitseinrichtungen ausgestattet, z. B. mit einem
Kältemittel-Leckagedetektor. Damit diese
Sicherheitseinrichtungen immer funktionieren, muss die
Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen für die
Durchführung von Wartungsarbeiten.
ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren einiger
Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
Händler.
WARNUNG
In diesem Gerät sind Teile, die unter Strom stehen oder die
heiß sein können.
WARNUNG
Bevor Sie die Einheit in Betrieb nehmen, muss
sichergestellt sein, dass die Installation ordnungsgemäß
von einem Fachinstallateur durchgeführt worden ist.
ACHTUNG
Es ist gesundheitsschädlich, sich über längere Zeit dem
Luftstrom auszusetzen.
ACHTUNG
Um Sauerstoffmangel zu vermeiden, muss der Raum
ausreichend gelüftet werden, falls zusammen mit dem
System ein Gerät mit Brenner verwendet wird.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
ACHTUNG
NICHT das System betreiben, wenn gerade ein Mittel zur
Raumdesinfizierung gegen Insekten benutzt wird. Sonst
könnten sich die Chemikalien in der Einheit sammeln. Das
kann die Gesundheit von Menschen gefährden, die
überempfindlich auf Chemikalien reagieren.
Referenz für Installateure und Benutzer
21
Page 22
4 | Sicherheitshinweise für Benutzer
ACHTUNG
ACHTUNG
Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem
Luftstrom aus.
WARNUNG
Legen Sie KEINE Gegenstände unter die Inneneinheit und/
oder Außeneinheit, da sie dort durch herabtropfendes
Wasser beschädigt werden könnten. Denn an der Einheit
oder an Kältemittelrohren und am Luftfilter kann
Feuchtigkeit kondensieren und abtropfen, oder eine
Abflussverstopfung kann zur Bildung von Tropfen führen,
die dann herabfallen. Das kann bei Gegenständen, auf die
die Tropfen fallen, dazu führen, dass sie schmutzig oder
beschädigt werden.
▪ Um den Winkel der Klappe einzustellen, IMMER eine
Benutzerschnittstelle verwenden. Wenn Sie bei aktivem
Schwenkmechanismus manuell den Winkel ändern, wird
der Mechanismus beschädigt und wird zerstört.
▪ Vorsicht also beim Anpassen der Lüftungsschlitze. Hinter
dem Luftauslass läuft im Inneren ein Ventilator mit
hoher Drehzahl.
WARNUNG
Stellen Sie KEINE brennbaren Sprayflaschen neben das
Klimagerät. Verwenden Sie KEINE Sprays in der Nähe der
Einheit. Es besteht sonst Brandgefahr.
Wartung und Service (siehe
ACHTUNG: Achten Sie besonders auf den Ventilator!
Es ist gefährlich, die Einheit zu überprüfen, während der
Ventilator in Betrieb ist.
Vor Durchführung von Wartungsarbeiten unbedingt den
Hauptschalter ausschalten.
ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern
vom Lufteinlass und -auslass. Sonst könnten Verletzungen
verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
"10Instandhaltung und Wartung"[435]
)
Referenz für Installateure und Benutzer
22
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 23
4 | Sicherheitshinweise für Benutzer
WARNUNG
Ersetzen Sie eine durchgebrannte Sicherung NIEMALS
durch eine Sicherung mit anderer Amperezahl oder durch
ein Überbrückungskabel. Der Einsatz von Kabeln oder
Kupferdrähten kann zu einem Ausfall der Einheit oder zu
einem Brand führen.
ACHTUNG
Nach längerem Gebrauch muss der Standplatz und die
Befestigung der Einheit auf Beschädigung überprüft
werden. Bei Beschädigung kann die Einheit umfallen und
Verletzungen verursachen.
ACHTUNG
Bevor Sie sich an elektrische Anschlüsse machen,
unbedingt die gesamte Stromversorgung ausschalten.
GEFAHR: STROMSCHLAGGEFAHR
Um das Klimagerät oder den Luftfilter zu reinigen, muss
erst der Betrieb der Anlage beendet werden und die
Stromversorgung muss ausgeschaltet sein. Sonst besteht
Stromschlag- und Verletzungsgefahr.
WARNUNG
Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch
gelegenen Stellen eine Leiter benutzen.
ACHTUNG
Die Einheit ausschalten, bevor Sie den Luftauslass, das
Äußere, die Frontblende und den Luftfilter reinigen.
WARNUNG
Die Inneneinheit NICHT nass werden lassen. Mögliche
Folge: Stromschlag- und Brandgefahr.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Infos zum Kältemittel (siehe
WARNUNG: WENIGER BRENNBARES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
"10.5Über das Kältemittel"[439]
Referenz für Installateure und Benutzer
)
23
Page 24
4 | Sicherheitshinweise für Benutzer
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem es
keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
WARNUNG
▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder
verbrennen.
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur
Beschleunigung des Enteisungsvorgangs benutzen, die
vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das Kältemittel innerhalb des
Systems keinen Geruch hat.
Das Kältemittel innerhalb der Einheit ist verhalten
entflammbar, doch tritt es normalerweise NICHT aus. Falls
es eine Kältemittel-Leckage gibt und das austretende
Kältemittel in Kontakt kommt mit Feuer eines Brenners,
Heizgeräts oder Kochers, kann das zu einem Brand führen
oder zur Bildung eines schädlichen Gases.
Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den
Raum und nehmen Sie Kontakt mit dem Händler auf, bei
dem Sie das Gerät erworben haben.
Die Einheit ERST DANN wieder benutzen, nachdem ein
Servicetechniker bestätigt hat, dass das Teil, aus dem das
Kältemittel ausgetreten ist, repariert ist.
WARNUNG
Nach jeder Leckagen-Erkennung oder am Ender der
Lebensdauer des Sensors muss dieser ausgetauscht
werden. NUR eine befugte Person DARF den Sensor
austauschen.
Referenz für Installateure und Benutzer
24
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 25
4 | Sicherheitshinweise für Benutzer
Fehlerdiagnose und -beseitigung (siehe
beseitigung"[442]
)
WARNUNG
Beenden Sie den Betrieb und schalten Sie den Strom ab,
wenn etwas Ungewöhnliches auftritt (Brandgeruch
usw.).
Wird unter solchen Bedingungen der Betrieb fortgesetzt,
kann es zu starken Beschädigungen kommen und es
besteht Stromschlag und Brandgefahr. Wenden Sie sich an
Ihren Händler.
"11Fehlerdiagnose und -
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
25
Page 26

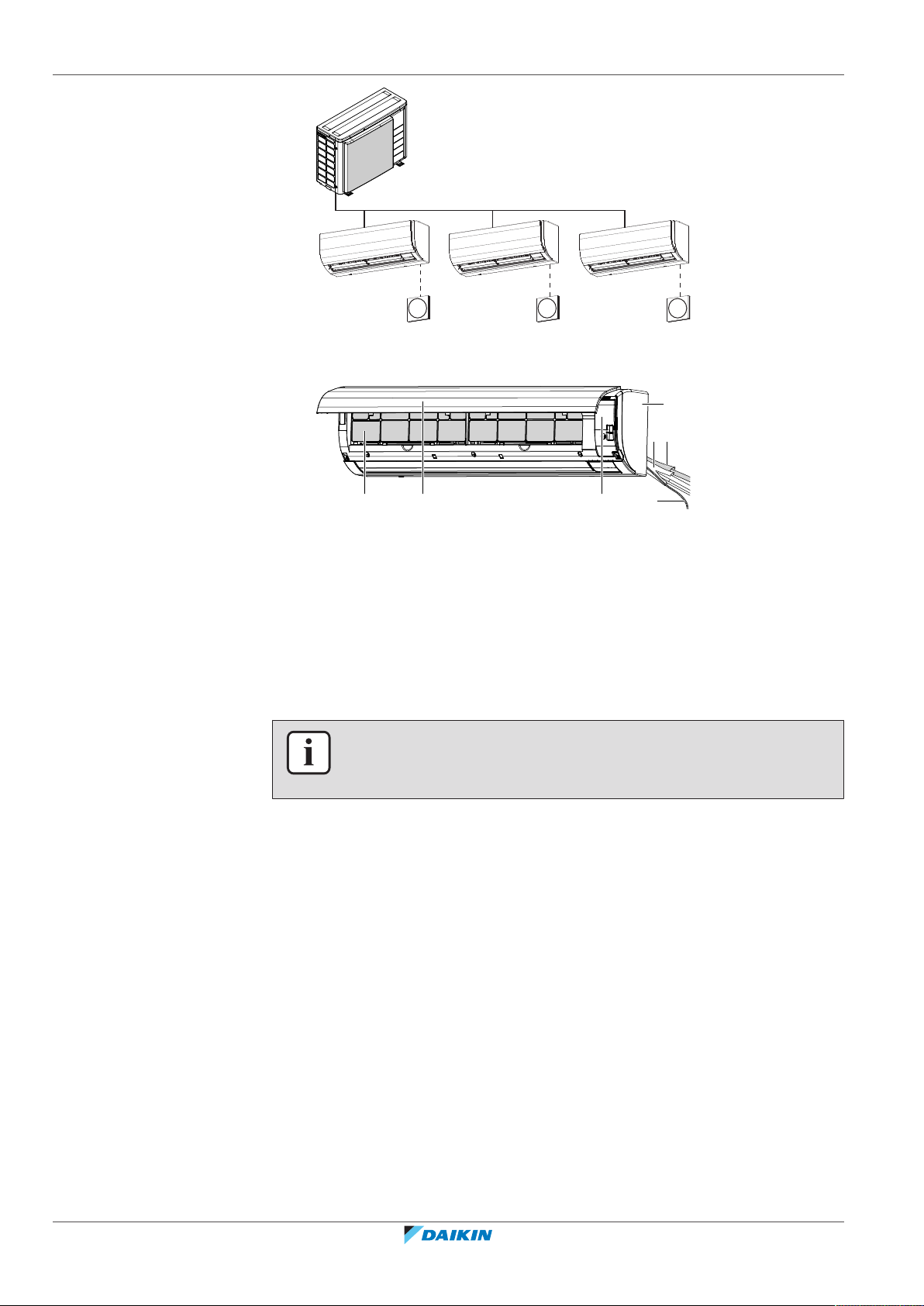

5 | Über das System
a
b
c c c
b b
5 Über das System
WARNUNG
▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren
oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und
Brandgefahr bestehen. Wenden Sie sich an Ihren Händler.
▪ Achten Sie bei unfallbedingtem Auslaufen von Kältemittel darauf, dass es in der
Nähe keine offenen Flammen gibt. Das Kältemittel selber ist völlig sicher, nicht
toxisch und schwer entflammbar. Aber es wird toxisches Gas erzeugt, wenn es in
einem Raum ausläuft, in dem sich die mit Verbrennungsrückständen durchsetzte
Abluft von Heizlüftern, Gaskochern usw. befindet. Lassen Sie sich immer von
qualifiziertem Kundendienstpersonal bestätigen, dass die undichte Stelle mit
Erfolg repariert worden ist, bevor Sie die Einheit wieder in Betrieb nehmen.
HINWEIS
Verwenden Sie das System NICHT für andere Zwecke. Um eine Verschlechterung der
Qualität zu vermeiden, verwenden Sie die Einheit NICHT für das Kühlen von
Präzisionsinstrumenten, Nahrung, Pflanzen, Tieren oder Kunstarbeiten.
HINWEIS
Für zukünftige Modifikationen oder Erweiterungen Ihres Systems:
Eine vollständige Übersicht über zulässige Kombinationen (bei zukünftigen
Systemerweiterungen) finden Sie im technischen Datenbuch. Diese Übersicht sollte
dann herangezogen werden. Weitere Informationen und professionelle Beratung
erhalten Sie von Ihrem Installateur.
ACHTUNG
Die Einheit ist mit elektrisch betriebenen Sicherheitseinrichtungen ausgestattet, z.B.
mit einem Kältemittel-Leckagedetektor. Damit diese Sicherheitseinrichtungen immer
funktionieren, muss die Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen für die Durchführung von
Wartungsarbeiten.
5.1 Systemanordnung
INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem
Systemlayout.
a Außeneinheit
Referenz für Installateure und Benutzer
26
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 27
5 | Über das System
ca b
d
e f
g
b Inneneinheit
c Benutzerschnittstelle
a Luftfilter
b Frontblende
c Wartungsblende
d Frontgitter
e Kältemittelleitungen
f Abflussschlauch
g Elektrische Verkabelung
5.2 Erforderliche Informationen für Ventilator-Konvektoren
Gegenstand Symbol Wert Einheit
Kühlleistung (empfindlich) P
Kühlleistung (latent) P
Heizleistung P
Eingang Strom insgesamt P
Schallleistungspegel (nach
Geschwindigkeitseinstelllung, sofern verfügbar)
Kontaktinformationen:
L
WA
rated,c
rated,c
rated,h
elec
A kW
B kW
C kW
D kW
E dB
DAIKIN INDUSTRIES CZECH REPUBLIC s.r.o. U Nové Hospody 1/1155, 301 00 Plzeň
Skvrňany, Czech Republic
A B C D E
FXAA15 1,2 0,5 1,9 0,03 51
FXAA20 1,5 0,7 2,5 0,03 52
FXAA25 1,9 0,9 3,2 0,03 53
FXAA32 2,5 1,1 4,0 0,04 55
FXAA40 3,1 1,4 5,0 0,03 55
FXAA50 3,9 1,7 6,3 0,04 58
FXAA63 5,1 2,0 8,0 0,06 63
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
27
Page 28
6 | Benutzerschnittstelle
6 Benutzerschnittstelle
ACHTUNG
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich,
und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und
Einstellung interner Teile wenden Sie sich an Ihren Händler.
HINWEIS
Die Bedientafel des Reglers NICHT mit Benzin, Verdünner, chemischen Staubtüchern
usw. reinigen. Die Bedientafel könnte sich verfärben oder die Beschichtung könnte
sich ablösen. Bei starker Verschmutzung tränken Sie ein Tuch mit wasserverdünntem
neutralem Reinigungsmittel, wringen es gut aus und wischen die Bedientafel sauber
ab. Wischen Sie mit einem anderen trockenen Tuch nach.
HINWEIS
NIEMALS mit einem harten, spitzen Gegenstand auf die Tasten der
Benutzerschnittstelle drücken. Die Benutzerschnittstelle kann dadurch beschädigt
werden.
HINWEIS
Ziehen Sie NIE am Kabel der Benutzerschnittstelle, und verdrehen Sie es nicht. Das
kann zu Funktionsstörungen der Einheit führen.
Diese Betriebsanleitung gibt einen Überblick über die Hauptfunktionen des
Systems, ohne alle Funktionen abzudecken.
Weite Informationen über die Benutzerschnittstelle finden Sie in der
Betriebsanleitung der benutzen Benutzerschnittstelle.
Referenz für Installateure und Benutzer
28
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 29
7 Vor der Inbetriebnahme
WARNUNG
In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können.
WARNUNG
Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation
ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist.
ACHTUNG
Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen.
ACHTUNG
Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden,
falls zusammen mit dem System ein Gerät mit Brenner verwendet wird.
ACHTUNG
NICHT das System betreiben, wenn gerade ein Mittel zur Raumdesinfizierung gegen
Insekten benutzt wird. Sonst könnten sich die Chemikalien in der Einheit sammeln.
Das kann die Gesundheit von Menschen gefährden, die überempfindlich auf
Chemikalien reagieren.
7 | Vor der Inbetriebnahme
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom auf EIN schalten, damit
die Kurbelgehäuseheizung aktiv wird und den Verdichter schützt.
Diese Betriebsanleitung ist für die folgenden Systeme mit Standardregelung.
Wenden Sie sich an Ihren Händler, bevor Sie die Anlage in Betrieb nehmen. Hier
erfahren Sie Näheres zum Betrieb Ihres Systemtyps und der Kennzeichnung. Wenn
es sich bei Ihrem System um ein System mit zugeschnittener Regelung handelt,
wenden Sie sich für den korrekten Betrieb bitte an Ihren Händler.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
29
Page 30
8 | Betrieb
8 Betrieb
8.1 Betriebsbereich
8.2 Informationen zu Betriebsmodi
INFORMATION
Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur
angeschlossenen Außeneinheit.
INFORMATION
Abhängig vom installierten System stehen einige Betriebsmodi nicht zur Verfügung.
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit automatisch
angepasst, oder der Ventilator wird sofort ausgeschaltet. Es liegt dann kein
Fehler vor.
▪ Wird die Hauptstromversorgung während des Betriebs abgeschaltet, nimmt die
Einheit den Betrieb automatisch wieder auf, sobald der Strom wieder
eingeschaltet wird.
▪ Sollwert. Der Sollwert ist die Zieltemperatur bei den Betriebsmodi Kühlen,
Heizen und Automatisch.
▪ Rückstufung. Eine Funktion, die dafür sorgt, dass die Raumtemperatur in einem
bestimmten Bereich bleibt, wenn das System ausgeschaltet wurde (durch den
Benutzer, die Zeitplan-Funktion oder den AUS-Timer).
8.2.1 Grundlegende Betriebsmodi
Die Inneneinheit kann in verschiedenen Betriebsmodi arbeiten.
Symbol Betriebsmodus
Kühlen. In diesem Modus wird Kühlen je nach Bedarf aktiviert.
Der Bedarf wird auf Grundlage des jeweiligen TemperaturSollwerts oder durch die Rückstufungsfunktion ermittelt.
Heizen. In diesem Modus wird je nach Bedarf Heizen aktiviert,
der Bedarf wird ermittelt je nach Temperatur-Sollwert oder
durch die Rückstufungsfunktion.
Nur Ventilator. In diesem Modus zirkuliert die Luft, ohne dass
geheizt oder gekühlt wird.
Referenz für Installateure und Benutzer
30
Entfeuchten. In diesem Modus wird die Luftfeuchtigkeit bei
minimaler Temperaturabnahme gesenkt.
Temperatur und Ventilatordrehzahl werden automatisch
geregelt, eine Regelung mittels Regler ist nicht möglich.
Die Luftentfeuchtung ist nicht möglich, wenn die
Raumtemperatur zu niedrig ist.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 31

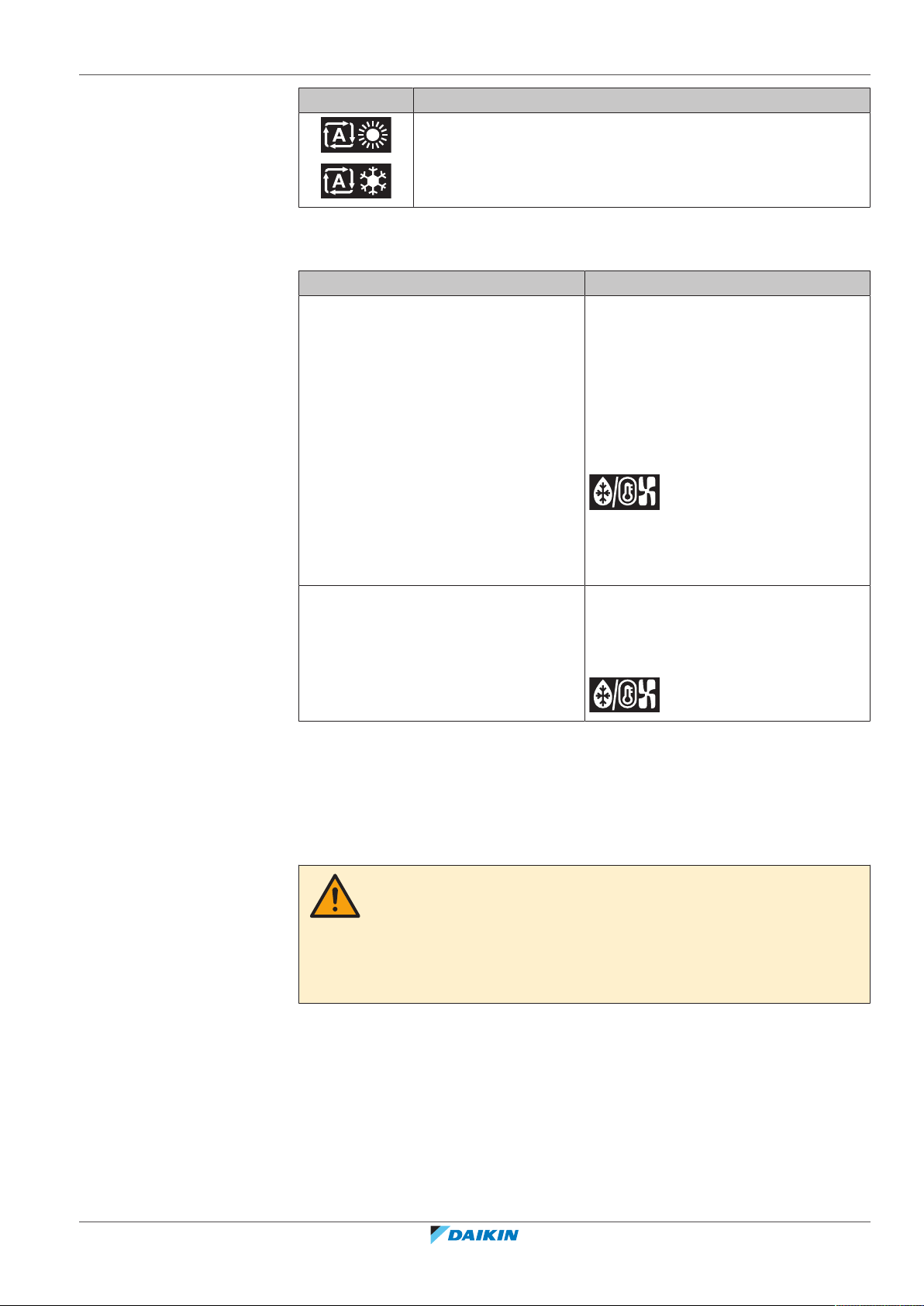

Symbol Betriebsmodus
Auto. In Auto-Modus schaltet die Inneneinheit automatisch um
zwischen Heizen und Kühlen, je nach dem, was zum Erreichen
des Sollwerts erforderlich ist.
8.2.2 Spezielle Betriebsmodi bei Heizen
Betrieb Beschreibung
Enteisung Um zu verhindern, dass aufgrund von
8 | Betrieb
Eisbildung an der Außeneinheit die
Heizleistung sinkt, schaltet das System
automatisch auf Enteisungsbetrieb.
Während des Enteisungsbetriebs stellt
der Ventilator der Inneneinheit den
Betrieb ein und auf dem Startbildschirm
wird folgendes Symbol angezeigt:
Warmstart Während des Warmstarts stellt der
8.2.3 Luftstromrichtung
Wann? Dier Luftstromrichtung kann nach Wunsch festgelegt werden.
Was? Je nach Einstellung des Benutzers richtet das System den Luftstrom
entsprechend aus.
Nach ungefähr 6 bis 8 Minuten nimmt
das System wieder den normalen
Betrieb auf.
Ventilator der Inneneinheit den Betrieb
ein, und auf dem Startbildschirm wird
folgendes Symbol angezeigt:
ACHTUNG
▪ Um den Winkel der Klappe einzustellen, IMMER eine Benutzerschnittstelle
verwenden. Wenn Sie bei aktivem Schwenkmechanismus manuell den Winkel
ändern, wird der Mechanismus beschädigt und wird zerstört.
▪ Vorsicht also beim Anpassen der Lüftungsschlitze. Hinter dem Luftauslass läuft im
Inneren ein Ventilator mit hoher Drehzahl.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
1 Vertikale Luftstromrichtung
Die folgenden Luftstromrichtungen können über die Benutzerschnittstelle
eingestellt werden:
Referenz für Installateure und Benutzer
31
Page 32
8 | Betrieb
a
b
aa
Richtung Bild
Feste Position. Die Inneneinheit bläst
die Luft aus und nimmt dabei 1 von 5
festen Positionen ein.
Schwenken. Die Inneneinheit bläst die
Luft aus und wechselt dabei zwischen 5
Positionen.
Hinweis: Die empfohlene Position der horizontalen Luftleitflügelblätter (Klappen)
variiert je nach Betriebsart.
a Kühlbetrieb
b Heizbetrieb
INFORMATION
Wie Sie die vertikale Luftstromrichtung einstellen können, wird in der Referenz oder
im Handbuch der benutzten Benutzerschnittstelle beschrieben.
2 Horizontale Luftstromrichtung
▪ Horizontale Luftstromrichtung: indem Sie die Position der vertikalen
Luftleitflügelblätter (Lüftungsschlitze) manuell anpassen.
Lüftungsschlitze anpassen (Flügelblätter vertikal)
1 Richten Sie mit der Benutzerschnittstelle die horizontalen Luftleitflügelblätter
so aus, damit Sie leicht auf die Knöpfe auf den vertikalen Luftleitfügelblättern
zugreifen können.
2 Fassen Sie die Knöpfe und bewegen Sie sie leicht nach unten.
3 Während Sie die Knöpfe halten, die gewünschte Position links oder rechts
anpassen.
Referenz für Installateure und Benutzer
32
a Knöpfe
INFORMATION
Falls die Einheit in einer Ecke des Raumes installiert ist, sollten die Lüftungsschlitze so
gerichtet sein, dass sie den Luftstrom von der Wand weg leiten. Wenn der Luftstrom
durch eine Wand blockiert wird, arbeitet das System weniger effektiv.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 33
8.3 System betreiben
8 | Betrieb
INFORMATION
Informationen zum Einstellen des Betriebsmodus oder zu anderen Einstellungen
finden Sie im Referenzhandbuch oder in der Betriebsanleitung der
Benutzerschnittstelle.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
33
Page 34
9 | Energie sparen und optimaler Betrieb
9 Energie sparen und optimaler Betrieb
ACHTUNG
Setzen Sie NIEMALS Kinder, Pflanzen oder Tiere direkt dem Luftstrom aus.
WARNUNG
Legen Sie KEINE Gegenstände unter die Inneneinheit und/oder Außeneinheit, da sie
dort durch herabtropfendes Wasser beschädigt werden könnten. Denn an der
Einheit oder an Kältemittelrohren und am Luftfilter kann Feuchtigkeit kondensieren
und abtropfen, oder eine Abflussverstopfung kann zur Bildung von Tropfen führen,
die dann herabfallen. Das kann bei Gegenständen, auf die die Tropfen fallen, dazu
führen, dass sie schmutzig oder beschädigt werden.
WARNUNG
Stellen Sie KEINE brennbaren Sprayflaschen neben das Klimagerät. Verwenden Sie
KEINE Sprays in der Nähe der Einheit. Es besteht sonst Brandgefahr.
Treffen Sie für den ordnungsgemäßen Betrieb der Einheit die folgenden
Sicherheitsvorkehrungen.
▪ Sorgen Sie dafür, dass während des Kühlbetriebs kein direktes Sonnenlicht in den
Raum dringt, indem Sie Vorhänge oder Rouleaus dazu benutzen.
▪ Stellen Sie sicher, dass der Installationsort gut belüftet ist. Ventilationsöffnungen
dürfen NICHT blockiert sein.
▪ Lüften Sie oft. Bei ausgiebigem Gebrauch ist die Belüftung umso wichtiger.
▪ Halten Sie Türen und Fenster geschlossen. Sind Türen und Fenster geöffnet,
strömt Luft aus dem Raum, was die Kühl- oder Heizwirkung verringert.
▪ Achten Sie darauf, NICHT zu viel zu kühlen oder zu heizen. Um Energie zu sparen,
halten Sie die Temperatureinstellung auf einer moderaten Höhe.
▪ Am Lufteinlass oder Luftauslass der Einheit KEINE Gegenstände abstellen. Dies
kann zur Verringerung der Wirkung beim Heizen/Kühlen führen oder sogar den
Betrieb beenden.
▪ Erscheint auf dem Display (Zeit den Filter zu reinigen), reinigen Sie den Filter
(siehe "10.2.3Luftfilter reinigen"[437]).
▪ Wenn die Luftfeuchtigkeit über 80% beträgt, kann sich Kondenswasser bilden,
das herabtropft, wenn der Kondensatauslass blockiert ist.
▪ Stellen Sie den Luftauslass korrekt ein, und vermeiden Sie, dass der Luftstrom die
im Raum befindlichen Personen direkt trifft.
Referenz für Installateure und Benutzer
34
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 35
10 | Instandhaltung und Wartung
10 Instandhaltung und Wartung
10.1 Sicherheitsvorkehrungen bei Wartung und Service
HINWEIS
Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder ServiceMitarbeiter durchgeführt werden.
Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche
Vorschriften können aber kürzere Wartungsintervalle fordern.
ACHTUNG: Achten Sie besonders auf den Ventilator!
Es ist gefährlich, die Einheit zu überprüfen, während der Ventilator in Betrieb ist.
Vor Durchführung von Wartungsarbeiten unbedingt den Hauptschalter ausschalten.
ACHTUNG
Halten Sie Finger, Stäbe und andere Gegenstände fern vom Lufteinlass und -auslass.
Sonst könnten Verletzungen verursacht werden, da sich der Ventilator mit hoher
Geschwindigkeit dreht.
HINWEIS
Führen Sie NIEMALS selber Inspektionen oder Wartungsarbeiten an der Einheit
durch. Beauftragen Sie einen qualifizierten Kundendiensttechniker mit diesen
Arbeiten. Als Endbenutzer können Sie jedoch den Luftauslass, das Äußere, die
Frontblende und den Luftfilter reinigen.
WARNUNG
Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit
anderer Amperezahl oder durch ein Überbrückungskabel. Der Einsatz von Kabeln
oder Kupferdrähten kann zu einem Ausfall der Einheit oder zu einem Brand führen.
ACHTUNG
Nach längerem Gebrauch muss der Standplatz und die Befestigung der Einheit auf
Beschädigung überprüft werden. Bei Beschädigung kann die Einheit umfallen und
Verletzungen verursachen.
ACHTUNG
Bevor Sie sich an elektrische Anschlüsse machen, unbedingt die gesamte
Stromversorgung ausschalten.
GEFAHR: STROMSCHLAGGEFAHR
Um das Klimagerät oder den Luftfilter zu reinigen, muss erst der Betrieb der Anlage
beendet werden und die Stromversorgung muss ausgeschaltet sein. Sonst besteht
Stromschlag- und Verletzungsgefahr.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
WARNUNG
Seien Sie vorsichtig, wenn Sie für Arbeiten an hoch gelegenen Stellen eine Leiter
benutzen.
Referenz für Installateure und Benutzer
35
Page 36
10 | Instandhaltung und Wartung
Auf der Inneneinheit können folgende Symbole erscheinen:
Symbol Erklärung
10.2 Die Einheit reinigen
10.2.1 Luftauslass und das Äußere reinigen
Bevor Sie Wartungsarbeiten durchführen, sollten Sie die
Spannung an den Anschlüssen der Kondensatoren des
Hauptstromkreises oder an elektrischen Bauteilen messen.
ACHTUNG
Die Einheit ausschalten, bevor Sie den Luftauslass, das Äußere, die Frontblende und
den Luftfilter reinigen.
WARNUNG
Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und
Brandgefahr.
Mit einem weichen Tuch reinigen. Bei schwer entfernbaren Verschmutzungen
Wasser oder ein neutrales Reinigungsmittel verwenden.
10.2.2 Die Frontblende reinigen
HINWEIS
▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen.
Mögliche Folge: Verfärbungen und Verformungen.
▪ Nur Wasser oder Luft UNTER 50°C verwenden. Mögliche Folge: Verfärbungen
und Verformungen.
▪ NICHT zu fest reiben, wenn Sie die Lamelle mit Wasser abwaschen. Mögliche
Folge: Die Oberflächenversiegelung kann sich ablösen.
WARNUNG
Die Inneneinheit NICHT nass werden lassen. Mögliche Folge: Stromschlag- und
Brandgefahr.
HINWEIS
▪ NICHT Benzin, Benzol, Terpentin, Scheuerpulver, flüssige Insektizide benutzen.
Mögliche Folge: Verfärbungen und Verformungen.
▪ Nur Wasser oder Luft UNTER 50°C verwenden. Mögliche Folge: Verfärbungen
und Verformungen.
Referenz für Installateure und Benutzer
36
Sie können die Frontblende abnehmen, um sie zu reinigen.

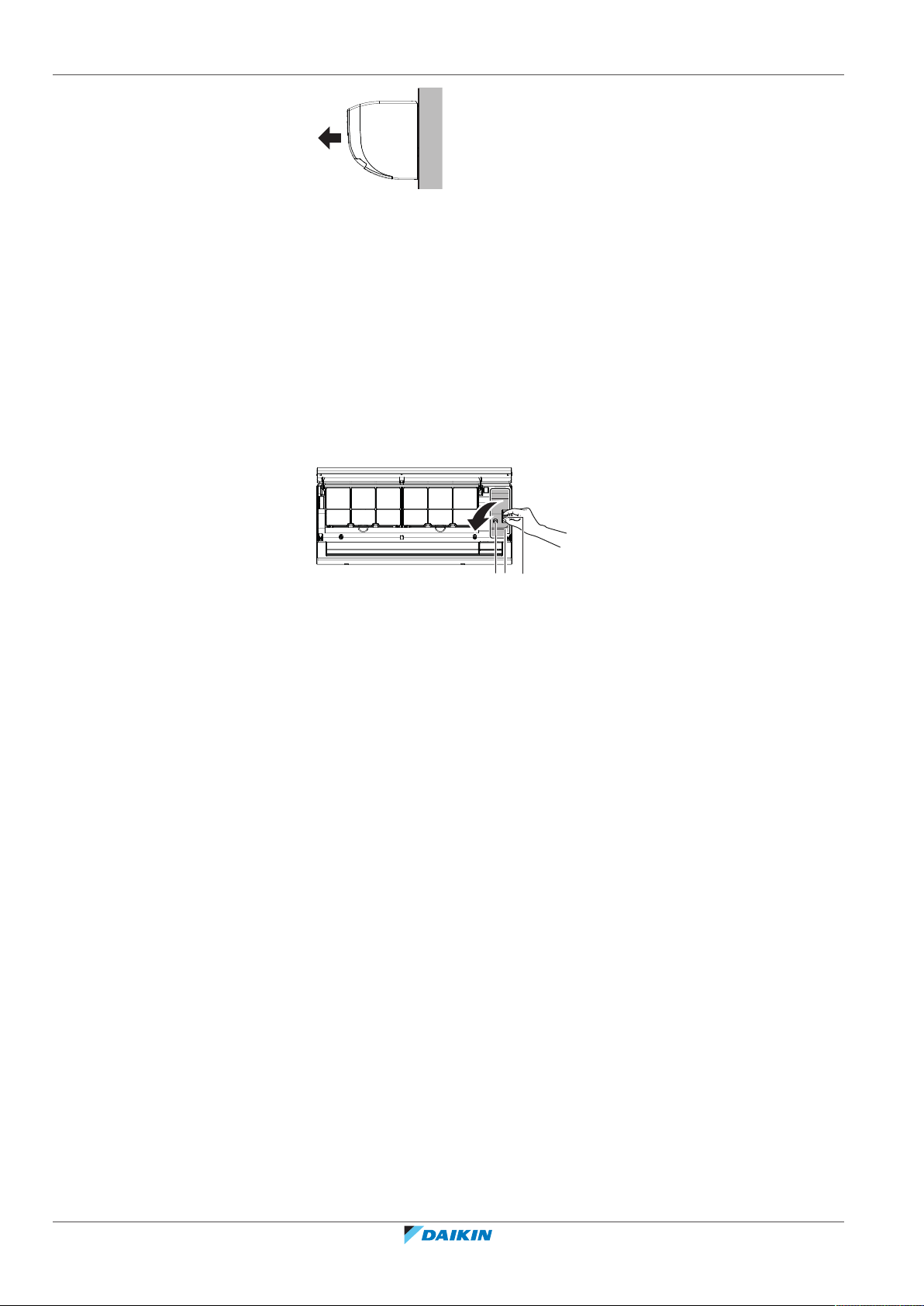

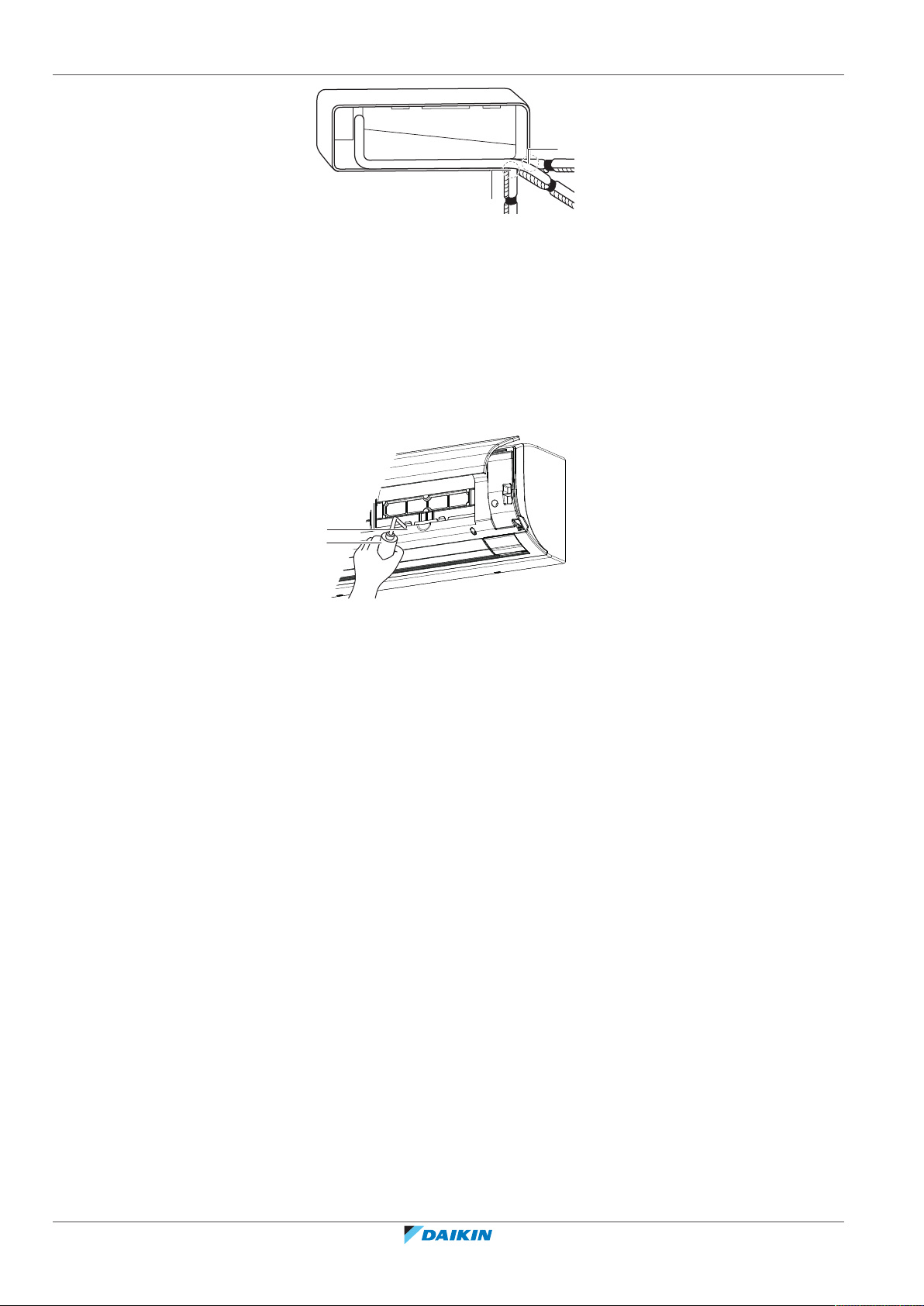

1 Die Frontblende öffnen. Auf beiden Seiten der Frontblende die
Frontblendenlaschen fassen und die Frontblende bis zum Anschlag öffnen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 37
10 | Instandhaltung und Wartung
a
a Blendenlaschen
2 Die Frontblende entfernen, indem Sie die Haken auf einer der Seiten der
Frontblende gegen die Seite der Einheit drücken und dann die Blende
abnehmen.
3 Die Frontblende reinigen. Zum Reinigen ein weiches, mit Wasser getränktes
4 Die Blende mit einem trockenen weichen Tuch abwischen und im Schatten
5 Die Frontblende anbringen. Die Haken an der Frontblende an den Schlitzen
6 Die Frontblende langsam schließen.
10.2.3 Luftfilter reinigen
Tuch benutzen und nur ein neutrales Reinigungsmittel verwenden.
trocknen lassen.
ausrichten und sie dann vollständig hineindrücken.
HINWEIS
Nur Wasser UNTER 50°C verwenden. Mögliche Folge: Verfärbungen und
Verformungen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Zeitpunkt für Reinigung des Luftfilters:
▪ Faustregel: Alle 6 Monate reinigen. Ist die Luft im Raum extrem belastet, sollte
häufiger gereinigt werden.
▪ Je nach Einstellungen kann die Benutzerschnittstelle die Meldung "Time To Clean
Air Filter" (Zeit zur Filterreinigung) anzeigen. Reinigen Sie den Luftfilter, wenn
diese Meldung angezeigt wird.
▪ Wenn der angesammelte Schmutz nicht mehr restlos entfernt werden kann,
muss der Luftfilter ersetzt werden (=optionale Ausstattung).
So wird der Luftfilter gereinigt:
Referenz für Installateure und Benutzer
37
Page 38
10 | Instandhaltung und Wartung
a
1 Die Frontblende öffnen. Auf beiden Seiten der Frontblende die
Frontblendenlaschen fassen und die Frontblende bis zum Anschlag öffnen.
2 Den Luftfilter entfernen. Beim Luftfilter in der Mitte leicht auf die Lasche
drücken, dann den Luftfilter nach unten ziehen herausziehen.
3 Den Luftfilter reinigen. Einen Staubsauger verwenden oder mit Wasser
abwaschen. Wenn der Luftfilter stark verschmutzt ist, eine weiche Bürste und
ein neutrales Reinigungsmittel verwenden.
a Blendenlaschen
4 Den Luftfilter im Schatten trocknen lassen.
5 Den Luftfilter wieder installieren. Den Luftfilter austauschen und dabei wie
bei der Deinstallation vorgehen, aber umgekehrt.
6 Die Frontblende schließen. Auf beiden Seiten der Frontblende die Laschen
fassen und die Frontblende dann langsam schließen.
7 Den Strom auf EIN schalten.
8 Wie Sie die Warnmeldungen auf dem Display beseitigen, wird in der Referenz
zur Benutzerschnittstelle beschrieben.
10.3 Wartung vor langer Betriebspause
Z.B. am Ende der Saison.
▪ Um die Inneneinheiten innen zu trocknen, lassen Sie sie ungefähr einen halben
Tag lang ausschließlich im Ventilatorbetrieb laufen.
▪ Reinigen Sie die Luftfilter und die Gehäuse der Inneneinheiten (siehe "10.2 Die
Einheit reinigen"[436]).
▪ Aus der Benutzerschnittstelle die Batterien entfernen (falls vorhanden).
Referenz für Installateure und Benutzer
38
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 39
10 | Instandhaltung und Wartung
10.4 Wartung nach einer langen Ausschaltzeit
Z.B. zu Beginn der Saison.
▪ Prüfen Sie die Einlass- und Auslassöffnungen zur Belüftung der Innen- und
Außeneinheiten und entfernen Sie alles, was sie blockieren könnte.
▪ Reinigen Sie die Luftfilter und die Gehäuse der Inneneinheiten (siehe "10.2 Die
Einheit reinigen"[436]).
▪ Batterien in die Benutzerschnittstelle einlegen (falls zutreffend).
10.5 Über das Kältemittel
Dieses Produkt enthält fluorierte Treibhausgase. Setzen Sie Gase NICHT in die
Atmosphäre frei.
Kältemitteltyp: R32
Erderwärmungspotenzial (GWP = global warming potential): 675
HINWEIS
Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit
sowohl in Gewicht als auch in CO2-Äquivalent angegeben wird.
Formel zur Berechnung der Menge des CO2-Äquivalents in Tonnen: GWP-Wert des
Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000
Weitere Informationen erhalten Sie bei Ihrem Installateur.
WARNUNG: WENIGER BRENNBARES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich
vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas
betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
▪ Teile des Kältemittelkreislaufs NICHT durchbohren oder verbrennen.
▪ NUR solche Reinigungsmaterialien oder Hilfsmittel zur Beschleunigung des
Enteisungsvorgangs benutzen, die vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das Kältemittel innerhalb des Systems keinen Geruch hat.
WARNUNG
Das Kältemittel innerhalb der Einheit ist verhalten entflammbar, doch tritt es
normalerweise NICHT aus. Falls es eine Kältemittel-Leckage gibt und das austretende
Kältemittel in Kontakt kommt mit Feuer eines Brenners, Heizgeräts oder Kochers,
kann das zu einem Brand führen oder zur Bildung eines schädlichen Gases.
Schalten Sie alle brennbaren Heizgeräte aus, lüften Sie den Raum und nehmen Sie
Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.
Die Einheit ERST DANN wieder benutzen, nachdem ein Servicetechniker bestätigt
hat, dass das Teil, aus dem das Kältemittel ausgetreten ist, repariert ist.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
39
Page 40
10 | Instandhaltung und Wartung
10.5.1 Infos zum Kältemittel-Leckagen-Sensor
WARNUNG
Nach jeder Leckagen-Erkennung oder am Ender der Lebensdauer des Sensors muss
dieser ausgetauscht werden. NUR eine befugte Person DARF den Sensor
austauschen.
HINWEIS
Die Funktionalität der Sicherheitseinrichtungen wird regelmäßig automatisch
überprüft. Bei Fehlern oder Störungen zeigt das Display der Benutzerschnittstelle
einen entsprechenden Fehlercode.
HINWEIS
Der R32-Kältemittel-Leckagen-Sensor ist ein Halbleiterdetektor, der andere
Substanzen als Kältemittel R32 auch fälschlicherweise erkennen könnte. Vermeiden
Sie es, in der unmittelbaren Nähe der Inneneinheit chemische Substanzen in hoher
Konzentration zu verwenden (z.B. organische Lösungsmittel, Haarspray, Farbe), weil
das Fehl-Erkennungen des R32-Kältemittel-Leckagen-Sensors bewirken könnte.
INFORMATION
Die Lebensdauer des Sensors beträgt 10 Jahre. 6 Monate vor dem Ende der
Lebensdauer des Sensors zeigt die Benutzerschnittstelle den Fehlercode "CH-05" an,
und nach Überschreiten der Lebensdauer wird "CH-02" angezeigt. Weitere
Informationen zur Anzeige von Fehlercodes erhalten Sie in der Referenz zur
Benutzerschnittstelle oder bei Ihrem Händler.
Wenn eine Leckage erkannt wird während die Einheit im Status Bereitschaft ist
Wenn eine Leckage im Betriebsstatus Bereitschaft erkannt wird, wird "false
detection check" (Fehlererkennungsprüfung) angezeigt.
False detection check (Fehlererkennungsprüfung)
1 Die Einheit startet den Ventilatorbetrieb mit der niedrigsten Einstellung.
2 Die Benutzerschnittstelle zeigt den Fehlercode "A0-13", gibt ein akustisches
Alarmsignal aus und die Statusanzeige blinkt.
3 Der Sensor prüft, ob eine Kältemittel-Leckage vorliegt oder eine fehlerhafte
Erkennung.
▪ Wird KEINE Leckage erkannt, Ergebnis: System kehrt nach ungefähr 2 Minuten
zum normalen Betrieb zurück.
▪ Wird eine Kältemittel-Leckage erkannt, Ergebnis:
1 Die Benutzerschnittstelle zeigt den Fehlercode "A0-11", gibt ein akustisches
Alarmsignal aus und die Statusanzeige blinkt.
2 Kontaktieren Sie sofort Ihren Händler. Weitere Informationen dazu finden Sie
in der Installationsanleitung der Außeneinheit.
Falls eine Leckage erkannt wird, wenn die Einheit eingeschaltet ist
1 Die Benutzerschnittstelle zeigt den Fehlercode "A0-11", gibt ein akustisches
Alarmsignal aus und die Statusanzeige blinkt.
Referenz für Installateure und Benutzer
40
2 Kontaktieren Sie sofort Ihren Händler. Weitere Informationen dazu finden Sie
in der Installationsanleitung der Außeneinheit.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 41
10 | Instandhaltung und Wartung
INFORMATION
Wie Sie vorgehen, um den Alarm der Benutzerschnittstelle aufzuheben, wird in der
Referenz zur Benutzerschnittstelle beschrieben.
INFORMATION
Der Mindest-Luftstrom bei Normalbetrieb oder während eine Kältemittel-Leckage
erkannt wird ist immer >240m3/h.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
41
Page 42
11 | Fehlerdiagnose und -beseitigung
11 Fehlerdiagnose und -beseitigung
Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen,
die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren
Händler.
WARNUNG
Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas
Ungewöhnliches auftritt (Brandgeruch usw.).
Wird unter solchen Bedingungen der Betrieb fortgesetzt, kann es zu starken
Beschädigungen kommen und es besteht Stromschlag und Brandgefahr. Wenden Sie
sich an Ihren Händler.
Das System darf NUR von einem qualifizierten Kundendiensttechniker repariert
werden.
Fehler Maßnahme
Wenn eine Sicherheitseinrichtung, z.B. eine
Sicherung, ein Schutzschalter oder eine
Fehlerstrom-Schutzeinrichtung, häufig ausgelöst
Alle Hauptschalter für die
Stromversorgung der Einheit
auf AUS schalten.
wird, oder wenn der EIN/AUS-Schalter NICHT
richtig funktioniert.
Falls Wasser aus der Einheit austritt. Stoppen Sie den Betrieb.
Der Betriebsschalter funktioniert NICHT richtig. Die Stromversorgung auf AUS
schalten.
Das Display der Benutzerschnittstelle zeigt . Wenden Sie sich an Ihren
Installateur und teilen Sie ihm
den Fehlercode mit. Wie Sie
vorgehen, um einen Fehlercode
anzuzeigen, wird in der
Referenz zur
Benutzerschnittstelle
beschrieben.
Wenn abgesehen von den oben erwähnten Fällen das System NICHT korrekt
arbeitet und keine der oben genannten Fehler vorliegt, untersuchen Sie das System
durch folgende Verfahren.
Störung Maßnahme
Referenz für Installateure und Benutzer
42
Wenn das System
überhaupt nicht
funktioniert.
▪ Überprüfen Sie, ob ein Stromausfall vorliegt.
Warten Sie, bis die Stromversorgung wieder
funktioniert. Tritt ein Stromausfall während des
Betriebs auf, nimmt das System seinen Betrieb
automatisch wieder auf, wenn der Strom wieder
vorhanden ist.
▪ Überprüfen Sie, ob eine Sicherung durchgebrannt
ist oder ein Schutzschalter aktiviert wurde.
Wechseln Sie die Sicherung, oder stellen Sie den
Schutzschalter wieder zurück.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 43
11 | Fehlerdiagnose und -beseitigung
Störung Maßnahme
Das System funktioniert
zwar, Kühl- oder
Heizbetrieb arbeiten jedoch
nicht ausreichend.
▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass
von Außen- oder Inneneinheit durch Objekte
blockiert sind. Entfernen Sie gegebenenfalls alle
Objekte, und achten Sie darauf, dass eine gute
Luftzirkulation gewährleistet ist.
▪ Vergewissern Sie sich, dass der Luftfilter nicht
verstopft ist (siehe "10.2.3 Luftfilter
reinigen"[437]).
▪ Überprüfen Sie die Temperatureinstellung.
▪ Überprüfen Sie auf Ihrer Benutzerschnittstelle die
Einstellung der Ventilatordrehzahl.
▪ Prüfen Sie, ob Türen oder Fenster geöffnet sind.
Schließen Sie Türen und Fenster, sodass kein Wind
hereinkommt.
▪ Achten Sie darauf, dass sich während des
Kühlbetriebs nicht zu viele Personen im Raum
befinden. Prüfen Sie, ob der Raum zu stark
aufgeheizt wird.
▪ Prüfen Sie, ob direktes Sonnenlicht in den Raum
gelangt. Bringen Sie Vorhänge oder Jalousien an.
▪ Überprüfen Sie, ob der Luftflusswinkel korrekt ist.
Wenn es nach der Überprüfung aller oben genannten Punkte unmöglich ist, das
Problem in Eigenregie zu lösen, wenden Sie sich an Ihren Installateur und schildern
Sie ihm die Symptome. Nennen Sie den vollständigen Namen des Modells (nach
Möglichkeit mit Herstellungsnummer) und das Datum der Installation (ist
möglicherweise auf der Garantiekarte aufgeführt).
11.1 Bei den folgenden Symptomen handelt es sich NICHT um Störungen des Systems
Wenn die folgenden Symptome auftreten, sind das KEINE System-Fehler:
11.1.1 Symptom: Das System arbeitet nicht
▪ Nach Drücken der EIN/AUS-Taste auf der Benutzerschnittstelle nimmt das Gerät
nicht sofort den Betrieb auf. Leuchtet die Betriebsleuchte, befindet sich das
System im Normalzustand. Um eine Überlastung des Verdichtermotors zu
verhindern, nimmt das Klimagerät, wenn es kurz vorher auf AUS geschaltet
wurde, seinen Betrieb erst 5 Minuten nach Einschalten wieder auf. Der Anlauf
wird ebenfalls verzögert, wenn die Taste zur Auswahl der Betriebsart verwendet
wurde.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
▪ Nach Einschalten geht das System nicht sofort in Betrieb. Warten Sie eine
Minute, bis der Mikrocomputer betriebsbereit ist.
Referenz für Installateure und Benutzer
43
Page 44
11 | Fehlerdiagnose und -beseitigung
11.1.2 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung
Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen
der Ventilatordrehzahl gedrückt wird. Wenn bei Heizbetrieb die Raumtemperatur
die eingestellte Ziel-Temperatur erreicht hat, schaltet sich die Außeneinheit aus
und die Inneneinheit wechselt auf flüsterleisen Betrieb mit entsprechender
Ventilatordrehzahl. Dadurch wird verhindert, dass Kaltluft direkt auf die Personen
im Raum geblasen wird. Die Ventilatordrehzahl verändert sich nicht, wenn die
Taste zum Einstellen der Ventilatordrehzahl gedrückt wird.
11.1.3 Symptom: Der Ventilator-Luftstrom geht nicht in die eigestellte Richtung
Die Richtung des Ventilator-Luftstroms entspricht nicht der Anzeige auf der
Benutzerschnittstelle. Der Luftstromrichtung des Ventilators wird nicht hin- und
hergeschwenkt. Ursache: Die Einheit wird durch den Mikrocomputer gesteuert.
11.1.4 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit)
▪ Wenn bei Kühlbetrieb die Feuchtigkeit hoch ist. Wenn eine Inneneinheit innen
stark verschmutzt ist, kommt es zu einer ungleichmäßigen Temperaturverteilung
im Raum. Das Innere der Inneneinheit muss gereinigt werden. Fragen Sie Ihren
Händler, wie die Einheit zu reinigen ist. Die Reinigung muss von einer
qualifizierten Fachkraft durchgeführt werden.
▪ Direkt nach Beenden des Kühlbetriebs ist die Raumtemperatur tief und die
Luftfeuchtigkeit gering. Ursache: Erwärmtes Kältemittelgas fließt zurück in die
Inneneinheit und erzeugt Dampf.
11.1.5 Symptom: Aus einer Einheit tritt weißer Nebel aus (Inneneinheit, Außeneinheit)
Wenn nach Enteisungsbetrieb das System auf Heizbetrieb umgeschaltet wird. Die
durch den Enteisungsbetrieb erzeugte Feuchtigkeit wird zu Dampf und dieser wird
abgegeben.
11.1.6 Symptom: Die Benutzerschnittstelle zeigt "U4" oder "U5" und das System stellt den Betrieb ein, startet jedoch nach ein paar Minuten erneut
Ursache: Die Benutzerschnittstelle empfängt Störsignale von anderen elektrischen
Geräten als dem Klimagerät. Dadurch wird die Kommunikation zwischen den
Einheiten verhindert, so dass der Betrieb eingestellt wird. Der Betrieb wird
automatisch wieder aufgenommen, sobald die Störsignale verschwinden.
11.1.7 Symptom: Geräusche des Klimageräts (Inneneinheit)
▪ Direkt nach Einschalten ertönt ein "Ziiiin". Das elektronische Expansionsventil im
Inneren einer Inneneinheit nimmt seinen Betrieb auf und erzeugt das Geräusch.
Nach ca. einer Minute wird dieses Geräusch leiser.
Referenz für Installateure und Benutzer
44
▪ Ein quietschendes "Pischi-Pischi" ertönt, wenn sich das System nach dem
Heizbetrieb abschaltet. Dieses Geräusch wird durch Ausdehnen und
Zusammenziehen der Kunststoffteile aufgrund der Temperaturveränderungen
erzeugt.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 45
11 | Fehlerdiagnose und -beseitigung
11.1.8 Symptom: Geräusche des Klimageräts (Inneneinheit, Außeneinheit)
▪ Es ertönt ein kontinuierliches leises Zischen, wenn sich das System im Kühl- oder
Enteisungsbetrieb befindet. Hierbei handelt es sich um das Geräusch des
Kältemittelgases, das durch Innen- und Außeneinheiten strömt.
▪ Beim Anlaufen oder direkt nach Beenden des Betriebs oder des
Enteisungsbetriebs ist ein Zischen zu hören. Dieses Geräusch entsteht, wenn der
Kältemittelfluss gestoppt oder verändert wird.
11.1.9 Symptom: Aus der Einheit tritt Staub aus
Wenn die Einheit nach längere Auszeit erstmals wieder benutzt wird. Ursache:
Staub ist in die Einheit eingedrungen.
11.1.10 Symptom: Das Gerät setzt Gerüche frei
Das Gerät kann die Gerüche von Räumen, Möbeln, Zigaretten usw. absorbieren
und sie wieder abgeben.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
45
Page 46
12 | Veränderung des Installationsortes
12 Veränderung des Installationsortes
Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie
sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise.
Referenz für Installateure und Benutzer
46
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 47
13 Entsorgung
13 | Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die
Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
47
Page 48
Für den Installateur
Für den Installateur
Referenz für Installateure und Benutzer
48
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 49
14 Über die Verpackung
14.1 Übersicht: Über die Verpackung
Dieses Kapitel beschreibt, wie vorzugehen ist, nachdem die Verpackung mit dem
Innengerät vor Ort geliefert wurde.
Es enthält Informationen zu folgenden Punkten:
▪ Einheit auspacken und handhaben
▪ Zubehörteile von der Einheit abnehmen
Bitte auf Folgendes achten:
▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft werden. Jegliche
Beschädigungen MÜSSEN unverzüglich dem Schadensbearbeiter der Spedition
mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den endgültigen
Aufstellungsort, um eine Beschädigung während des Transports zu vermeiden.
14 | Über die Verpackung
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am besten zum
Installationsort gebracht werden kann.
14.2 Innengerät
14.2.1 So packen Sie das Innengerät aus
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
49
Page 50
14 | Über die Verpackung
1
2
2
8/9×, 2×1× 1× 4× 1×
cba d
1×
e f
14.2.2 So entfernen Sie das Zubehör vom Innengerät
Referenz für Installateure und Benutzer
50
a Installations- und Betriebsanleitung
b Allgemeine Sicherheitshinweise
c Schrauben-Packung: M4×25L (8× für FXAA15~32, 9× für FXAA40~63), 2× M4×12L
d Kabelbinder (1 groß, 3 klein)
e Isolierband
f Papierschablone für die Installation
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 51
15 | Über die Geräte und Optionen
15 Über die Geräte und Optionen
In diesem Kapitel
15.1 Identifikation........................................................................................................................................................................... 51
15.1.1 Typenschild: Inneneinheit...................................................................................................................................... 51
15.2 Über die Inneneinheit............................................................................................................................................................. 51
15.3 Systemanordnung................................................................................................................................................................... 51
15.4 Kombinieren von Geräten und Optionen .............................................................................................................................. 52
15.4.1 Mögliche Optionen für das Innengerät ................................................................................................................. 52
15.1 Identifikation
HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung von mehreren Geräten
darauf, die Wartungsblenden der verschiedenen Modelle NICHT zu vertauschen.

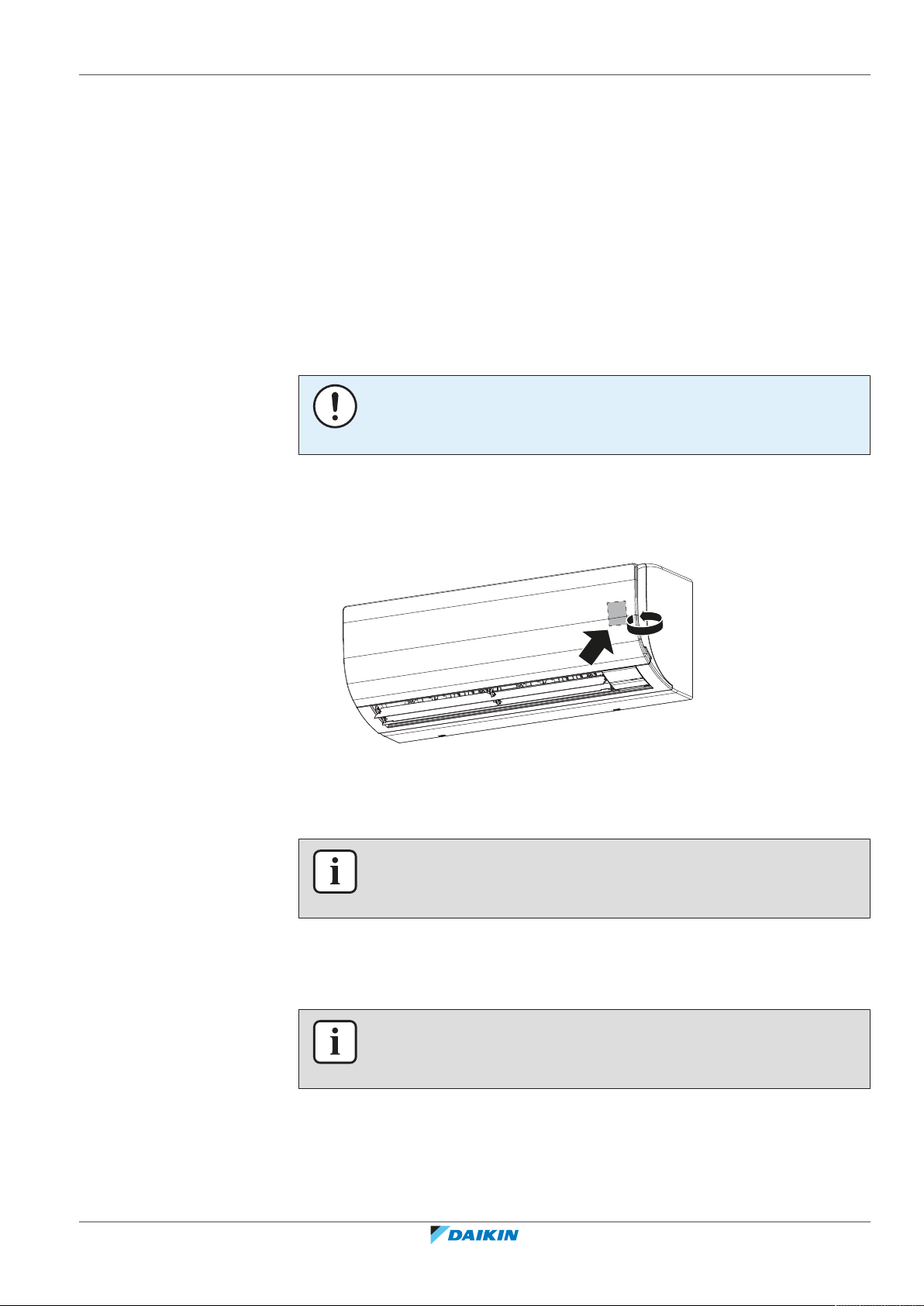

15.1.1 Typenschild: Inneneinheit
Wo?
15.2 Über die Inneneinheit
INFORMATION
Informationen zu Betriebsgrenzen finden Sie bei den technischen Daten zur
angeschlossenen Außeneinheit.
15.3 Systemanordnung
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
INFORMATION
Die folgende Abbildung ist ein Beispiel und entspricht möglicherweise NICHT Ihrem
Systemlayout.
Referenz für Installateure und Benutzer
51
Page 52
15 | Über die Geräte und Optionen
a
b
c c c
b b
ca b
d
e f
g
a Außeneinheit
b Inneneinheit
c Benutzerschnittstelle
a Luftfilter
b Frontblende
c Wartungsblende
d Frontgitter
e Kältemittelleitungen
f Abflussschlauch
g Elektrische Verkabelung
15.4 Kombinieren von Geräten und Optionen
INFORMATION
In Ihrem Land sind bestimmte Funktionen oder Optionen möglicherweise NICHT
verfügbar.
15.4.1 Mögliche Optionen für das Innengerät
Sorgen Sie dafür, dass Ihnen folgende obligatorische Möglichkeiten zur Verfügung
stehen:
▪ Benutzerschnittstelle: Es darf nur ein Sicherheitssystem benutzt werden, das mit
dem Fernregler kompatibel ist. Im technischen Datenblatt zum Fernregler finden
Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*)
Hinweis: Die Benutzerschnittstelle erzeugt bei Erkennung einer KältemittelLeckage ein optisches und akustisches Warnsignal. Z. B. kann ein BRC1H52*Fernregler einen akustischen Alarm erzeugen mit einer Lautstärke von 65 dB
(Schalldruckpegel, gemessen in 1 Meter Abstand von der Alarmquelle).
Informationen zum Ton finden Sie im technischen Datenblatt zum Fernregler. Der
Alarm muss um mindestens 15 dB lauter sein als das im Raum herrschende
Hintergrundgeräusch. Falls das Hintergrundgeräusch lauter ist, empfehlen wir, eine
externe Alarmanlage zu benutzen (bauseitig zu liefern) und diese an die optionalen
Ausgabe-Platine der Inneneinheit anzuschließen. Diese bauseitige Alarmanlage
muss in jedem Raum eingerichtet werden, in dem eine Inneneinheit installiert ist.
Referenz für Installateure und Benutzer
52
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 53
15 | Über die Geräte und Optionen
ACHTUNG
▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden
werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem
kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*).
▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
▪ Optionale Ausgabe-Platine (um für ein externes Gerät Signale auszugeben):
Wenn eine Leckage erkannt wird, ein Sensor-Fehler vorliegt oder die Verbindung
zum Sensor unterbrochen wird, wird die Ausgabe-Platine ausgelöst. Die genaue
Modellbezeichnung finden Sie in der Liste der Optionen für die Inneneinheit.
Weitere Informationen zu dieser Option finden Sie in der Installationsanleitung
zur optionalen Ausgabe-Platine.
INFORMATION
In der Liste der Optionen für die Inneneinheit sind alle möglichen Optionen
angegeben. Weitere Informationen zu einer Option finden Sie in der Installationsund Betriebsanleitung der entsprechenden Option.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
53
Page 54
16 | Installation des Geräts
16 Installation des Geräts
In diesem Kapitel
16.1 Den Ort der Installation vorbereiten...................................................................................................................................... 54
16.2 Öffnen und Schließen des Geräts ........................................................................................................................................... 56
16.3 Montieren des Innengeräts .................................................................................................................................................... 58
16.1 Den Ort der Installation vorbereiten
16.1.1 Anforderungen an den Installationsort des Innengeräts ...................................................................................... 54
16.2.1 Die Frontblende abnehmen ................................................................................................................................... 56
16.2.2 Die Frontblende wieder anbringen........................................................................................................................ 57
16.2.3 Das Frontgitter abnehmen..................................................................................................................................... 57
16.2.4 Das Frontgitter wieder anbringen ......................................................................................................................... 58
16.2.5 Die Wartungsblende öffnen................................................................................................................................... 58
16.2.6 Die Wartungsblende schließen .............................................................................................................................. 58
16.3.1 Die Montageplatte installieren .............................................................................................................................. 58
16.3.2 Ein Loch in die Wand bohren ................................................................................................................................. 61
16.3.3 Rohranschluss-Abdeckung entfernen.................................................................................................................... 61
16.3.4 Die Einheit auf der Montageplatte einhängen ...................................................................................................... 62
16.3.5 Die Rohre durch die Wanddurchführung führen .................................................................................................. 62
16.3.6 Für einen Ablauf sorgen ......................................................................................................................................... 63
Das Gerät NICHT in einem Raum installieren, der auch als Arbeitsplatz oder
Werkstatt benutzt wird. Finden in der Nähe des Geräts Bauarbeiten statt (z. B.
Schleifarbeiten), bei denen viel Staub entsteht, MUSS das Gerät abgedeckt werden.
Wählen Sie einen Installationsort mit ausreichendem Platz zum An- und
Abtransport des Geräts an den Standort bzw. vom Standort.
Vermeiden Sie die Installation in einer Umgebung, in der viele organischen
Lösungsmittel wie Druckfarbe und Siloxan eingesetzt werden.
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem es keine kontinuierlich
vorhandene Entzündungsquelle gibt (Beispiel: offene Flammen, ein mit Gas
betriebenes Haushaltsgerät oder ein mit elektrisches Heizgerät).
16.1.1 Anforderungen an den Installationsort des Innengeräts
INFORMATION
Lesen Sie auch die allgemeinen Voraussetzungen für den Installationsort. Siehe
Kapitel ""2Allgemeine Sicherheitsvorkehrungen"[46]".
INFORMATION
Der Schalldruckpegel liegt unter 70dBA.
Referenz für Installateure und Benutzer
54
ACHTUNG
Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in
einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.
Diese Anlage, sowohl die Innen- als auch die Außeneinheit, eignet sich für die
Installation in geschäftlichen und gewerblichen Umgebungen.
Installieren Sie das Gerät NICHT an den folgenden Plätzen bzw. Orten:
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 55
16 | Installation des Geräts
▪ An Orten, an denen Dünste, Spray oder Dämpfe von Mineralöl in der Luft sein
können. Kunststoffteile könnten beschädigt und unbrauchbar werden und zu
Wasserleckagen führen.
Es wird davon abgeraten, das Gerät an den folgenden Orten zu installieren, da dies
zu einer Beeinträchtigung der Gesamtnutzungsdauer des Geräts führen kann:
▪ Umgebungen mit starken Spannungsschwankungen
▪ In Fahrzeugen oder auf Schiffen
▪ In Räumen, wo Säure- oder Ammoniakdämpfe vorhanden sind
HINWEIS
Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von
Funkwellen elektronische Störungen verursachen. Das Gerät entspricht
Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für
angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen
Installationsszenarien keinerlei Störung auftreten kann.
Darum wird empfohlen, bei der Installation des Gerätes und der Verlegung von
Kabeln darauf zu achten, dass zu Stereoanlagen, PCs usw. ein hinreichender Abstand
besteht.
▪ An Orten mit schwachem Empfang sollte ein Abstand von mindestens 3 m
eingehalten werden, um elektromagnetische Störungen bei anderen Geräten zu
vermeiden. Zum Verlegen von Strom- und Übertragungsleitungen verwenden Sie
am besten Kabelkanäle.
▪ Treffen Sie Vorkehrungen, damit bei einer Leckage am Installationsort und der
Umgebung keine Schäden durch das Wasser entstehen können.
▪ Wählen Sie einen Platz aus, wo die Betriebsgeräusche oder die heiße / kalte Luft,
die von der Einheit abgegeben werden, nicht stören.
▪ Wandisolierung. Wenn die Wand eine Temperatur von über 30°C hat und 80%
relative Luftfeuchtigkeit herrscht, oder wenn frische Luft in die Wand eingeleitet
wird, dann ist eine zusätzliche Isolation erforderlich (mindestens 10 mm stark,
aus Polyethylenschaum).
▪ Wandstärke. Prüfen Sie, ob die Wand tragfähig genug ist, um das Gewischt der
Einheit zu halten. Ist dies nicht sichergestellt, verstärken Sie erst die Wand, bevor
Sie das Gerät installieren.
▪ Luftstrom. Stellen Sie sicher, dass der Luftstrom nicht behindert oder blockiert
wird.
▪ Abfluss. Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen
kann.
▪ Papierschablone für die Installation (Zubehör). Beim Auswählen des
Installationsortes die mitgelieferte Pappschablone verwenden. Sie zeigt die
Abmessungen der Einheit und die erforderliche Wandöffnung.
▪ Abstände. Achten Sie auf Folgendes:
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
55
Page 56
16 | Installation des Geräts

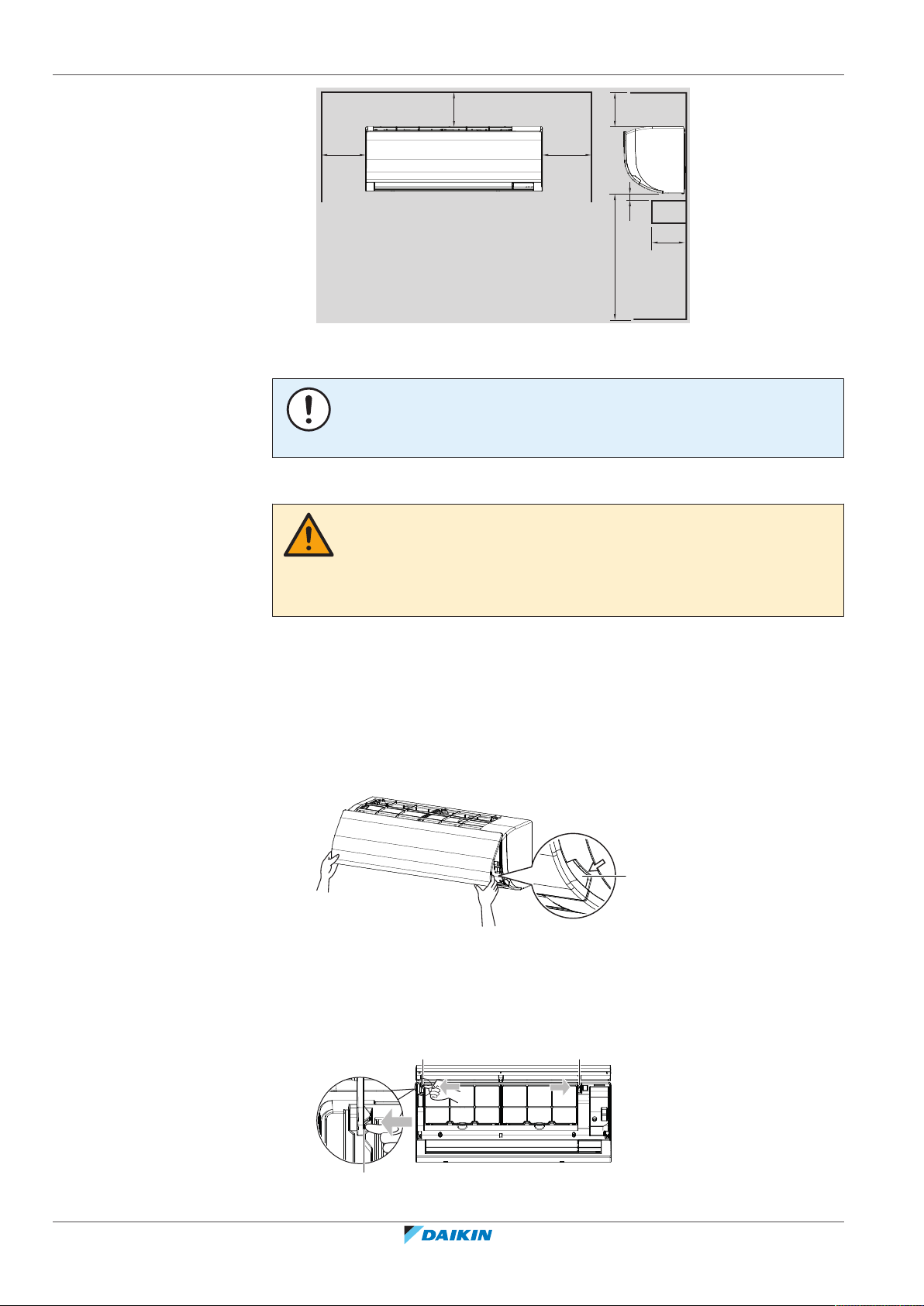

≤120
≥90
≥30
a
b ≥2500
≥50 ≥50
≥90
(mm)
a
a
a
a
Erforderliche Mindest-Fußbodenfläche
a Hindernis
b Mindestabstand zum Boden
HINWEIS
Die Inneneinheit NIEMALS direkt auf der Wand installieren. Verwenden Sie zum
Installieren die angefügte Montageplatte.
ACHTUNG
Die gesamte Kältemittelfüllung im System KANN NICHT unter dem Wert liegen für die
Mindest-Fußbodenfläche des kleinsten Raums, der versorgt wird. Informationen zu
Anforderungen der Mindest-Fußbodenfläche bei Inneneinheiten finden Sie in der
Installations- und Betriebsanleitung der Außeneinheit.
16.2 Öffnen und Schließen des Geräts

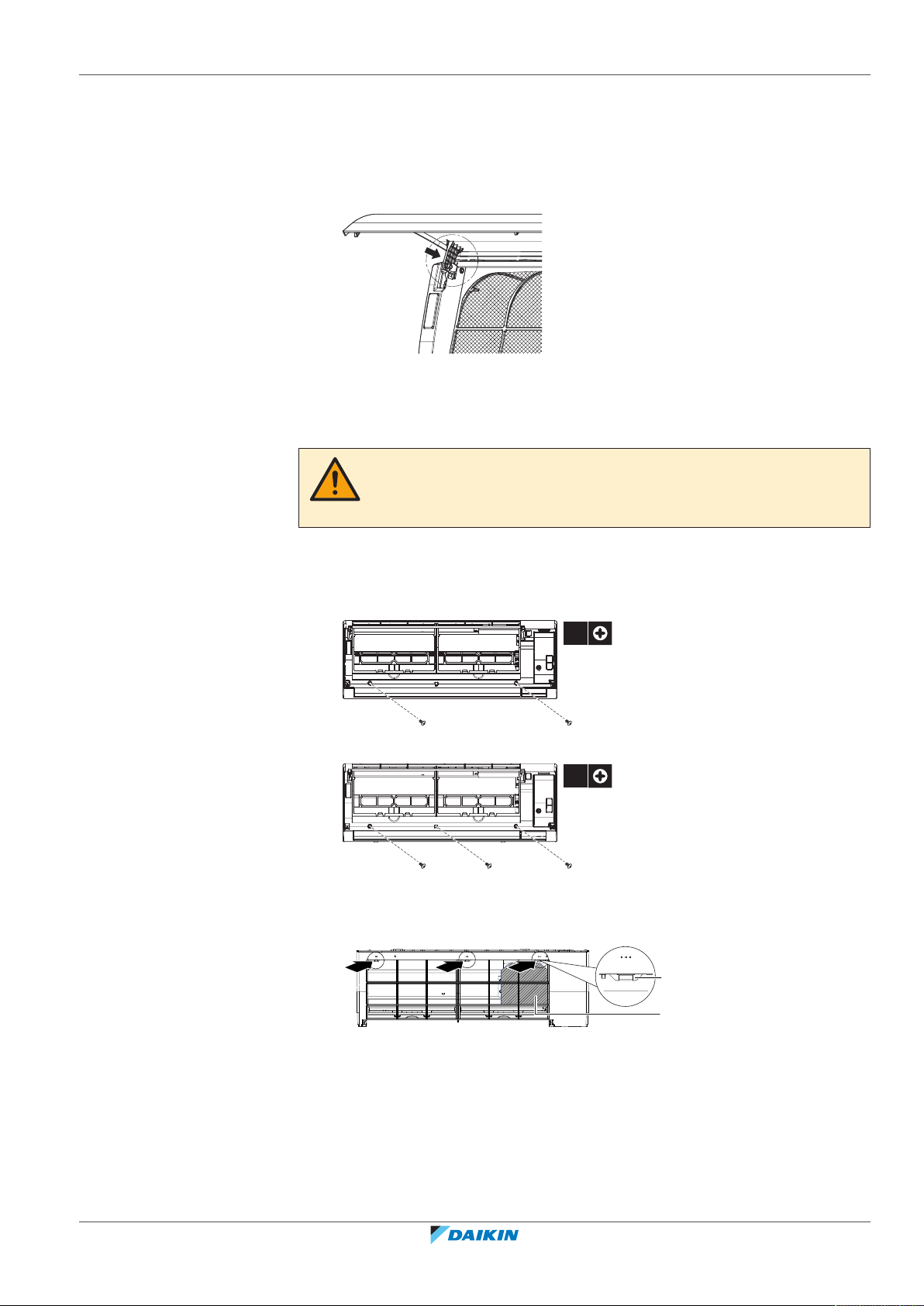

16.2.1 Die Frontblende abnehmen
1 Die Frontblende öffnen. Auf beiden Seiten der Frontblende die
Frontblendenlaschen fassen und die Frontblende bis zum Anschlag öffnen.
a Blendenlaschen
2 Die Frontblende entfernen, indem Sie die Haken auf einer der Seiten der
Frontblende gegen die Seite der Einheit drücken und dann die Blende
abnehmen. Oder die Frontblende nach links oder rechts schieben und dann
nach vorne ziehen, um sie zu entfernen.
Referenz für Installateure und Benutzer
56
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 57
a Blendenhaken
2×
3×
a
b
16.2.2 Die Frontblende wieder anbringen
1 Um die Frontblende anzubringen, die Haken an der Frontblende an den
Schlitzen ausrichten und sie dann vollständig hineindrücken.
2 Die Frontblende langsam schließen.
16.2.3 Das Frontgitter abnehmen
ACHTUNG
Tragen Sie während der Installation und Wartung des Systems angemessene
persönliche Schutzausrüstungen (Schutzhandschuhe, Sicherheitsbrille etc.).
16 | Installation des Geräts
1 Die Frontblende abnehmen ("16.2.1Die Frontblende abnehmen"[456]).
2 Die Schrauben entfernen.
▪ 2 bei FXAA15~32
▪ 3 bei FXAA40~63
3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen gekennzeichnet sind,
in Pfeilrichtung hinunterdrücken. Die Pappe zwischen der Filter und
Wärmetauscher entfernen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
a Haken
b Pappe
4 Das Frontgitter entfernen, indem Sie es in Pfeilrichtung ziehen. Dabei darauf
achten, nicht an den Horizontalklappen hängen zu bleiben.
Referenz für Installateure und Benutzer
57
Page 58
16 | Installation des Geräts
b
a
c
16.2.4 Das Frontgitter wieder anbringen
16.2.5 Die Wartungsblende öffnen
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen.
2 Die Schrauben wieder eindrehen (2 bei FXAA15~32 und 3 bei FXAA40~63).
3 Die Frontblende wieder anbringen ("16.2.2 Die Frontblende wieder
anbringen"[457]).
1 Von der Wartungsblende 1 Schraube entfernen.
2 Die Wartungsblende herausziehen und horizontal von der Einheit weg ziehen.
a Schraube von Wartungsblende
b Wartungsblende
c Griff

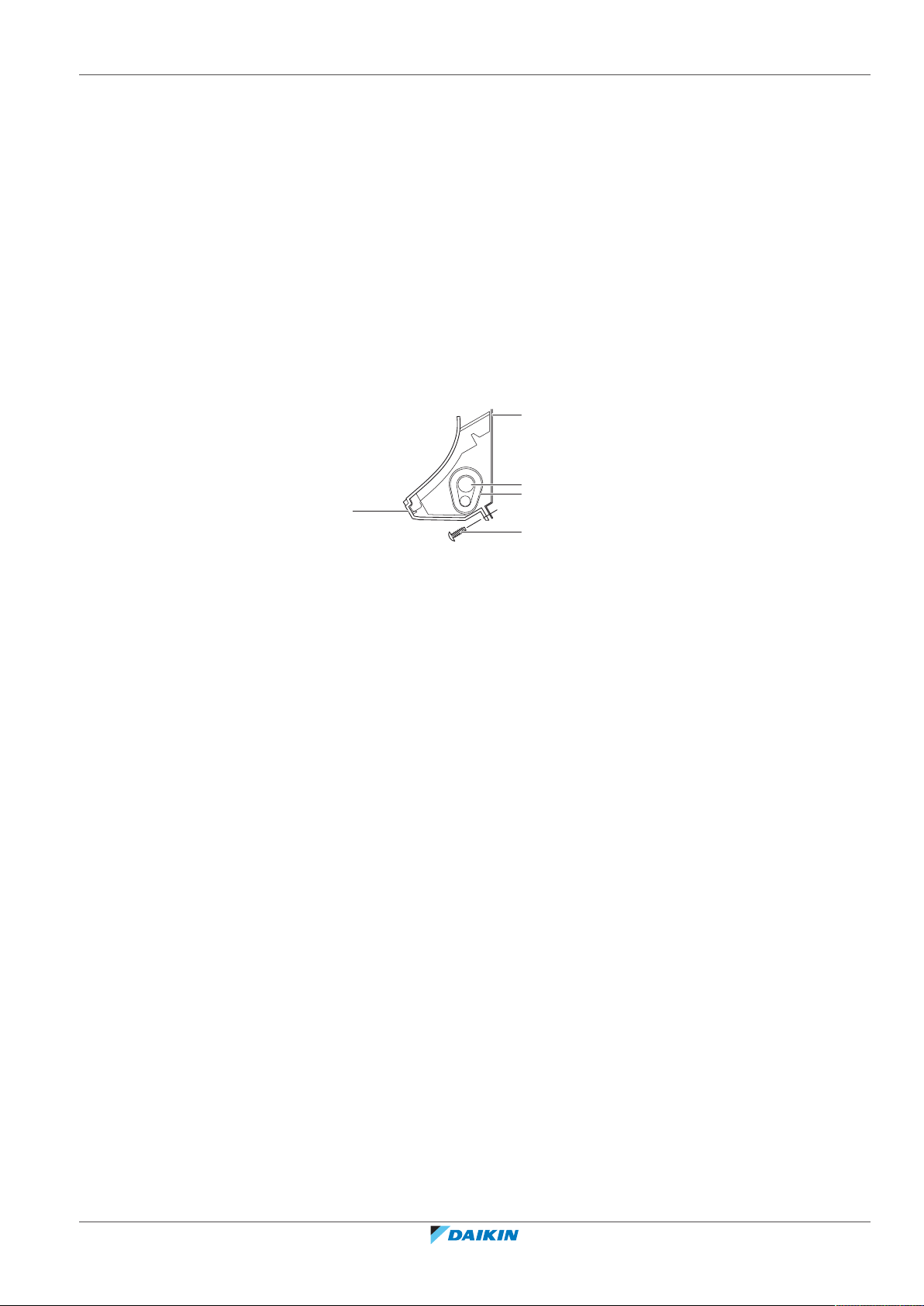

16.2.6 Die Wartungsblende schließen
1 Die Wartungsblende an ihren ursprünglichen Platz an der Einhait platzieren.
2 Auf der Wartungsblende 1 Schraube wieder installieren.
16.3 Montieren des Innengeräts
In diesem Kapitel
16.3.1 Die Montageplatte installieren .............................................................................................................................. 58
16.3.2 Ein Loch in die Wand bohren ................................................................................................................................. 61
16.3.3 Rohranschluss-Abdeckung entfernen.................................................................................................................... 61
16.3.4 Die Einheit auf der Montageplatte einhängen ...................................................................................................... 62
16.3.5 Die Rohre durch die Wanddurchführung führen .................................................................................................. 62
16.3.6 Für einen Ablauf sorgen ......................................................................................................................................... 63
16.3.1 Die Montageplatte installieren
1 Die Montageplatte von der Einheit abnehmen.
Referenz für Installateure und Benutzer
58

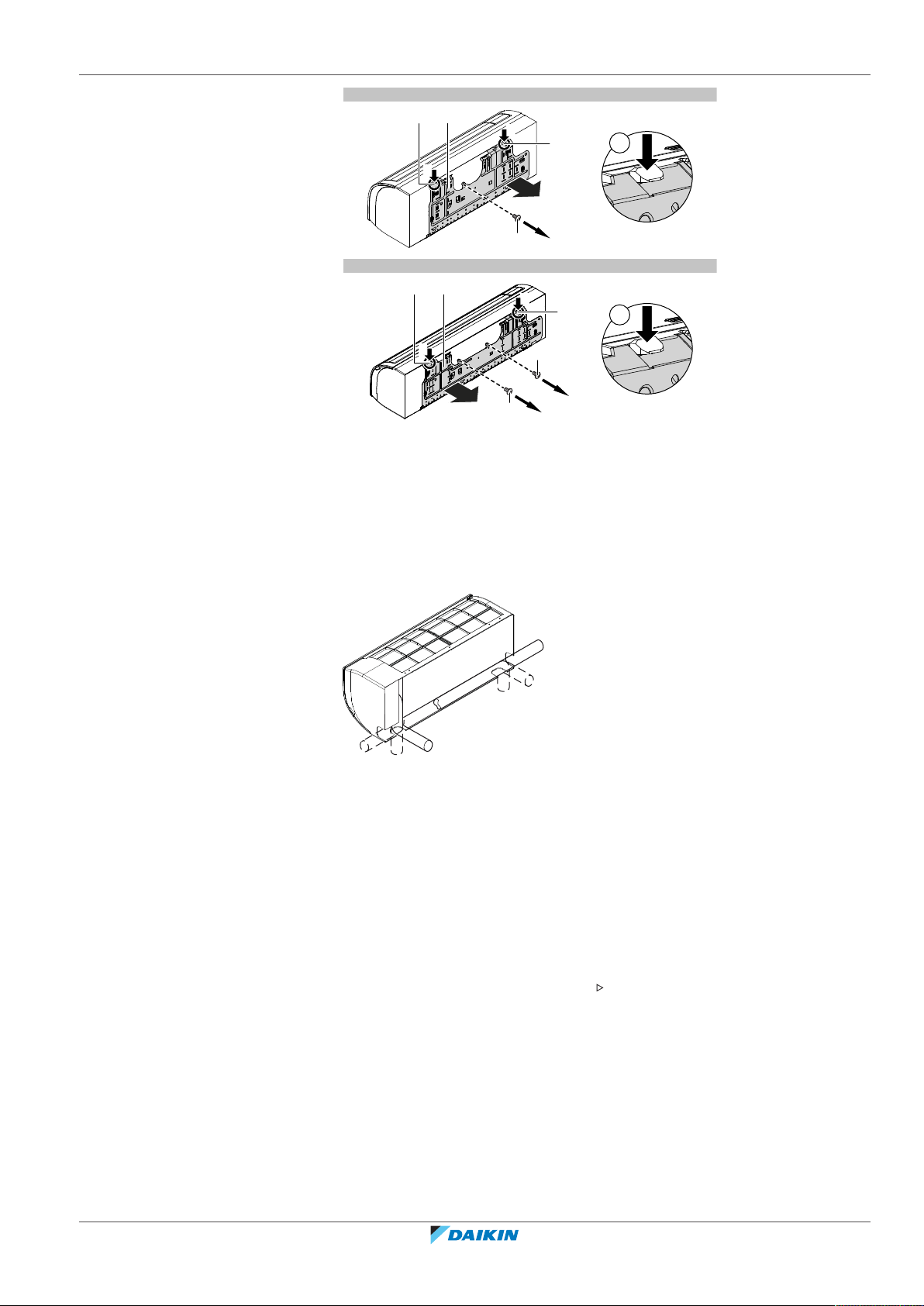

▪ Von FXAA15~32 eine Schraube entfernen oder 2 Schrauben von FXAA40~63.
▪ Die Knöpfe in Pfeilrichtung drücken.
▪ Die Montageplatte entfernen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 59
16 | Installation des Geräts
A
b
ac
c
c
1
2
2
2
3
B
b
a
b
1
1
c
2
c
2
c
2
3
a
b
c
d
e
f
A FXAA15~32
B FXAA40~63
a Montageplatte
b Schraube
c Knopf
2 Zum Installieren die Papierschablone benutzen (Zubehör).
3 Die Position für die Rohre auswählen (bei Rohranschluss unten oder an der
Seite, siehe "16.3.3Rohranschluss-Abdeckung entfernen"[461]):
a Rohre rechts
b Rohre unten rechts
c Rohre hinten rechts
d Rohre unten links
e Rohre hinten links
f Rohre links
4 Die Montageplatte provisorisch an der Wand befestigen.
5 Die Montageplatte waagerecht ausrichten (mit Hilfe der Laschen auf der
Montageplatte).
6 Mit einem Bandmaß an der Wand die Mittelpunkte der Bohrstellen markieren.
Das Ende des Bandmaßes am Symbol " " ansetzen.
7 Die Montageplatte an der Wand befestigen und damit die Installation
abschließen:
▪ Bei Benutzung der M4×25L Schrauben (Zubehör): Benutzen Sie 8 Schrauben bei
FXAA15~32 oder 9 Schrauben bei FXAA40~63. Auf jeder Seite gleichmäßig
verteilt 4 Schrauben installieren.
▪ Bei Benutzung von Bolzen (Beispiel: bei Betonwand): auf jeder Seite ein M8~M10
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Bolzen (bauseitig zu liefern) benutzen.
Referenz für Installateure und Benutzer
59
Page 60
16 | Installation des Geräts
A
44
162.5
337.5 299.5
60 98
44
290
107 62
75 100
795
217236
(mm)
b c c
d
e
d
e
gh f
a1a1a2 a2i
B
(mm)
52
104
44
290
60
44
98
348 345
83 100
37.9
464.9 427.1
1050
b c c
d
e
d
e
fgh
a1 a1a2 a2i
INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der Montageplatte
untergebracht werden.
Referenz für Installateure und Benutzer
60
A Papierschablone für Installation mit Montageplatte bei FXAA15~32
B Papierschablone für Installation mit Montageplatte bei FXAA40~63
a1 Empfohlener Befestigungsort
a2 Empfohlene Befestigungspunkte
b Fach für Rohranschluss-Abdeckung
c Laschen zum Unterbringen einer Wasserwaage
d Loch durch die Wand Ø80mm
e Abflussschlauch
f Das Bandmaßes am Symbol " " ansetzen.
g Gasrohr-Ende
h Flüssigkeitsrohr-Ende
i Provisorisches Befestigungsloch
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 61

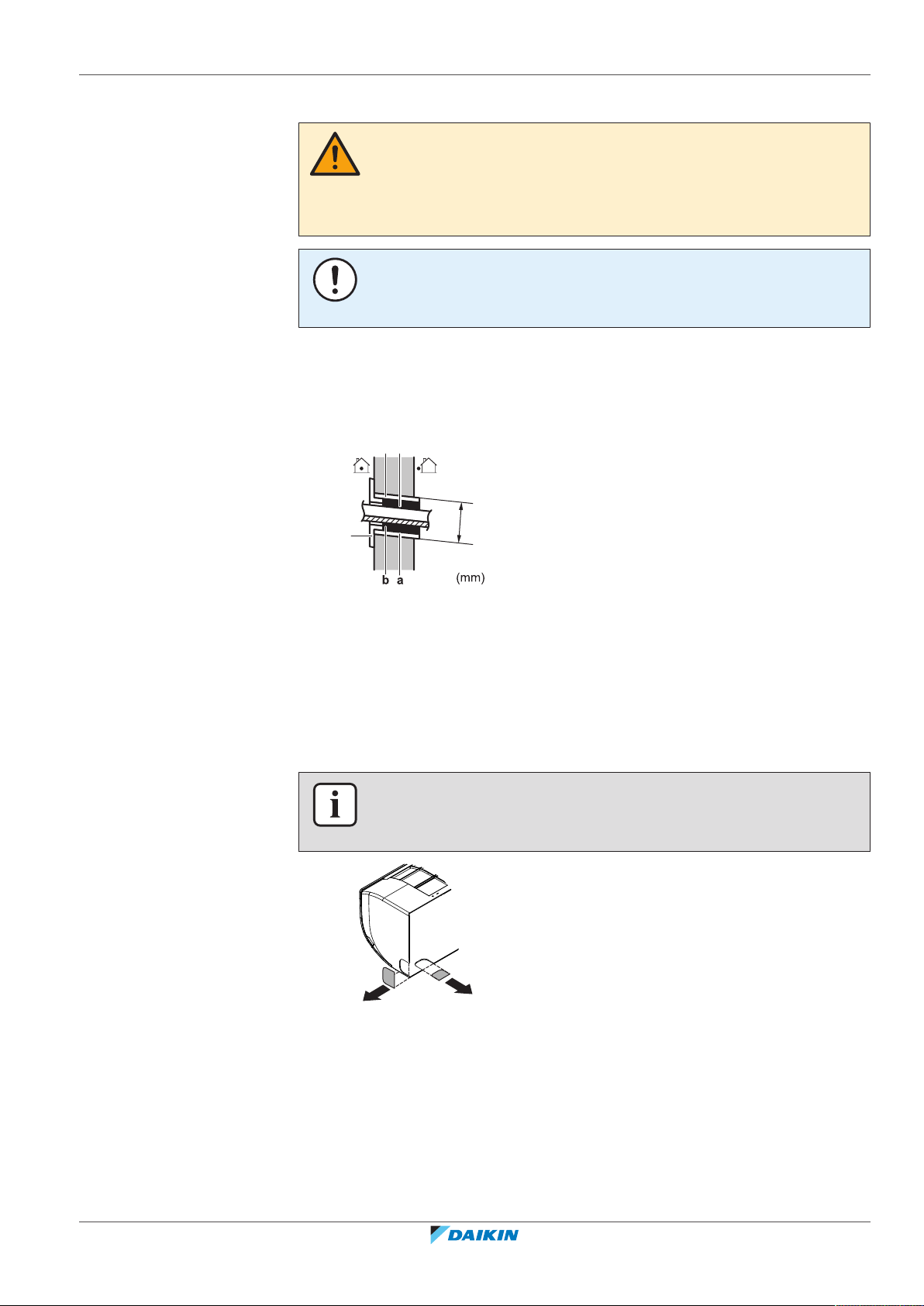

16.3.2 Ein Loch in die Wand bohren
Ø80
a
b
c
a
b
ACHTUNG
Bei Wänden, die einen Metallrahmen oder eine Metallplatte enthalten, benutzen Sie
eine in die Wand eingebettete Rohrleitung mit einer Wandabdeckung bei der
Wanddurchführungsöffnung, damit keine Hitze, Stromschlaggefahr oder Brandgefahr
entstehen können.
HINWEIS
Denken Sie daran, die Zwischenräume um die Rohre herum mit Dichtungsmaterial
(bauseitig zu liefern) zu füllen, damit kein Wasser eindringen kann.
1 Eine 80mm starke Wanddurchführungsöffnung durch die Wand bohren, die
nach außen hin ein Gefälle nach unten aufweist.
2 In das Loch ein Rohr einsetzen, das in die Wand einzubetten ist.
3 In das Wandrohr eine Wandabdeckung einsetzen.
16 | Installation des Geräts
a In die Wand einzubettendes Rohr (bauseitig zu liefern)
b Kitt (bauseitig zu liefern)
c Abdeckung von Wanddurchführungsöffnung (bauseitig zu liefern)
4 Nach Fertigstellung der Verkabelung und der Verlegung der Rohre für
Kältemittel und Abfluss NICHT vergessen, die Zwischenräume mit Kitt
abzudichten.
16.3.3 Rohranschluss-Abdeckung entfernen
INFORMATION
Um das Rohr rechts, rechts unten, links oder links unten anzuschließen, MUSS die
Rohranschluss-Abdeckung entfernt werden.
a Abgeschnittenes bei Rohren an der Seite
b Abgeschnittenes bei Rohren unten
1 Das Frontgitter abnehmen ("16.2.3Das Frontgitter abnehmen"[457]).

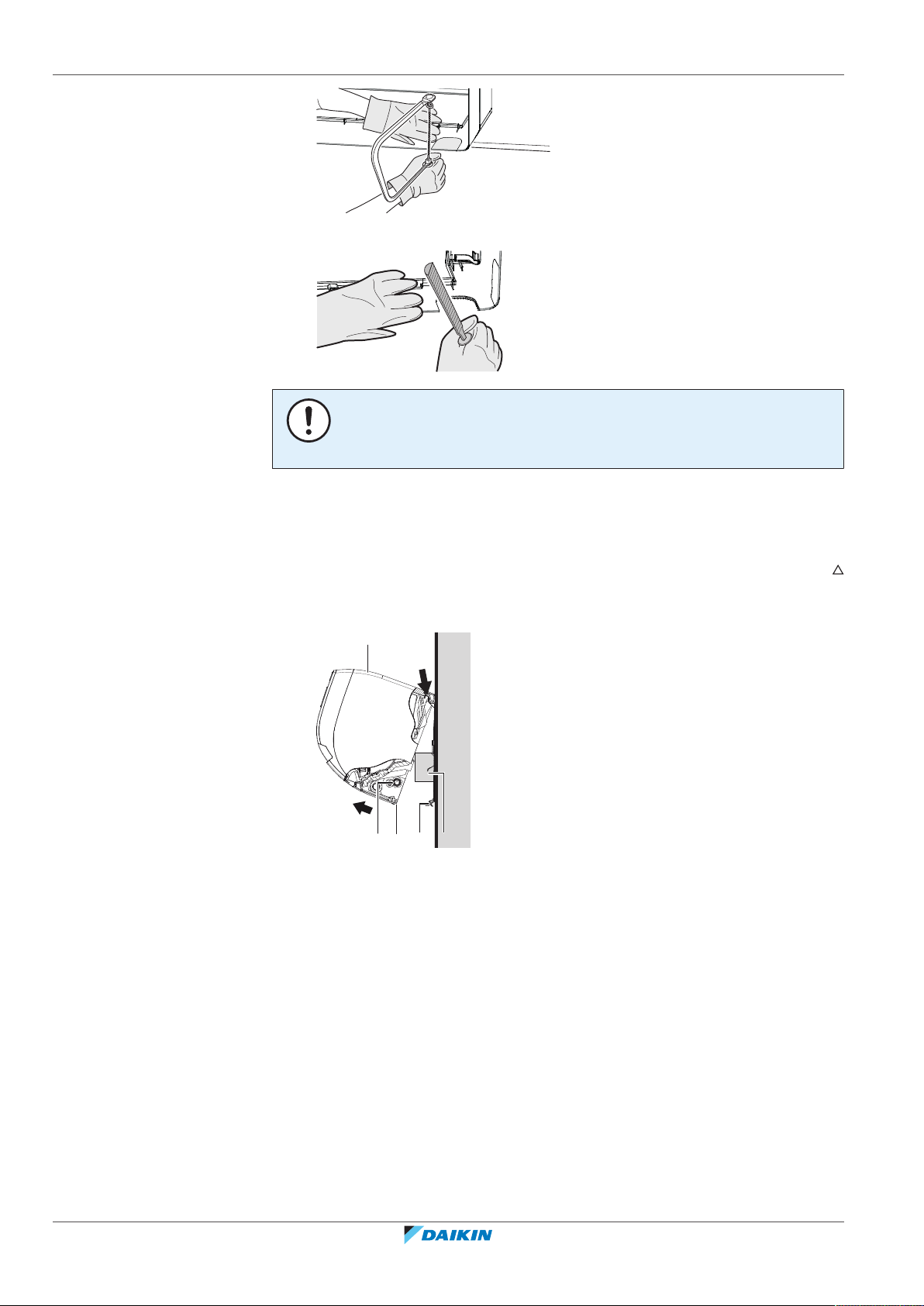

2 Mit einer Laubsäge von der Innenseite des Frontgitters aus die Rohranschluss-
Abdeckung ausschneiden.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
61
Page 62
16 | Installation des Geräts
a
c
db e
16.3.4 Die Einheit auf der Montageplatte einhängen
3 Mit einer halbrunden Nadelfeile im Schnittbereich die Grate entfernen.
HINWEIS
KEINE Kneifzange verwenden, um die Rohranschluss-Abdeckung zu entfernen, weil
dadurch das Frontgitter beschädigt werden würde.
1 Die Frontblende abnehmen ("16.2.1Die Frontblende abnehmen"[456]).
2 Die Inneneinheit auf die Haken der Montageplatte setzen. Benutzen Sie die "
"-Markierungen zur Orientierung.
3 Ein Stück des Verpackungsmaterials als Stütze verwenden.
a Frontgitter
b Kältemittelrohre
c Lasche 2×
d Montageplatte (Zubehör)
e Stück des Verpackungsmaterials
16.3.5 Die Rohre durch die Wanddurchführung führen
Referenz für Installateure und Benutzer
62
1 Das Abflussrohr "16.3.6 Für einen Ablauf sorgen" [4 63], die
Kältemittelleitungen "17Installation der Leitungen"[467] und die elektrische
Verkabelung "18Elektroinstallation"[473] anschließen.
2 Verlegen Sie die Kältemittelrohre entlang des Rohrverlauf, wie er auf der
Montageplatte gekennzeichnet ist.
3 Elektrokabel und die Kältemittelleitungen zusammen mit Vinyl-Klebeband
(bauseitig zu liefern) befestigen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 63
16 | Installation des Geräts
c
e f
bda
A
A
c g
a Abflussschlauch
b Loch durch die Wand
c Kältemittelrohre
d Elektrische Verkabelung
e Vinyl-Klebeband (bauseitig zu liefern)
f Stromversorgungsleitung
g Übertragungskabel und Benutzerschnittstellenkabel
HINWEIS
▪ Kältemittelleitungen NICHT biegen.
▪ Die Kältemittelleitungen NICHT auf den unteren Rahmen oder das Frontgitter
drücken.
4 Den Abflussschlauch und die Kältemittelleitungen durch die Wandöffnung
verlegen.
5 Wenn die gesamte Installation durchgeführt ist (Abflussleitungen "16.3.6 Für
einen Ablauf sorgen" [4 63], die Kältemittelleitungen "17 Installation der
Leitungen" [4 67] und die elektrische Verkabelung
"18 Elektroinstallation" [4 73]), befestigen Sie die Inneneinheit auf der
Montageplatte "19.1Die Einheit auf der Montageplatte befestigen"[479].
16.3.6 Für einen Ablauf sorgen
Stellen Sie sicher, dass das Kondenswasser ordnungsgemäß ablaufen kann. Das
bedeutet:
▪ Allgemeine Richtlinien
▪ Abflussrohr an der Inneneinheit anschließen
▪ Auf Wasserleckagen prüfen
Allgemeine Leitlinien
▪ Rohrleitungslänge. Abflussrohrleitung so kurz wie möglich halten.
▪ Rohrstärke. Die Rohrstärke muss im Vergleich zur Stärke des Verbindungsrohres
gleich oder größer sein (Vinylrohr mit Nenndurchmesser Ø13 mm).
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
63
Page 64
16 | Installation des Geräts
365
Ø18
(mm)
a
b c
Ø18
a b c
≥50
mm

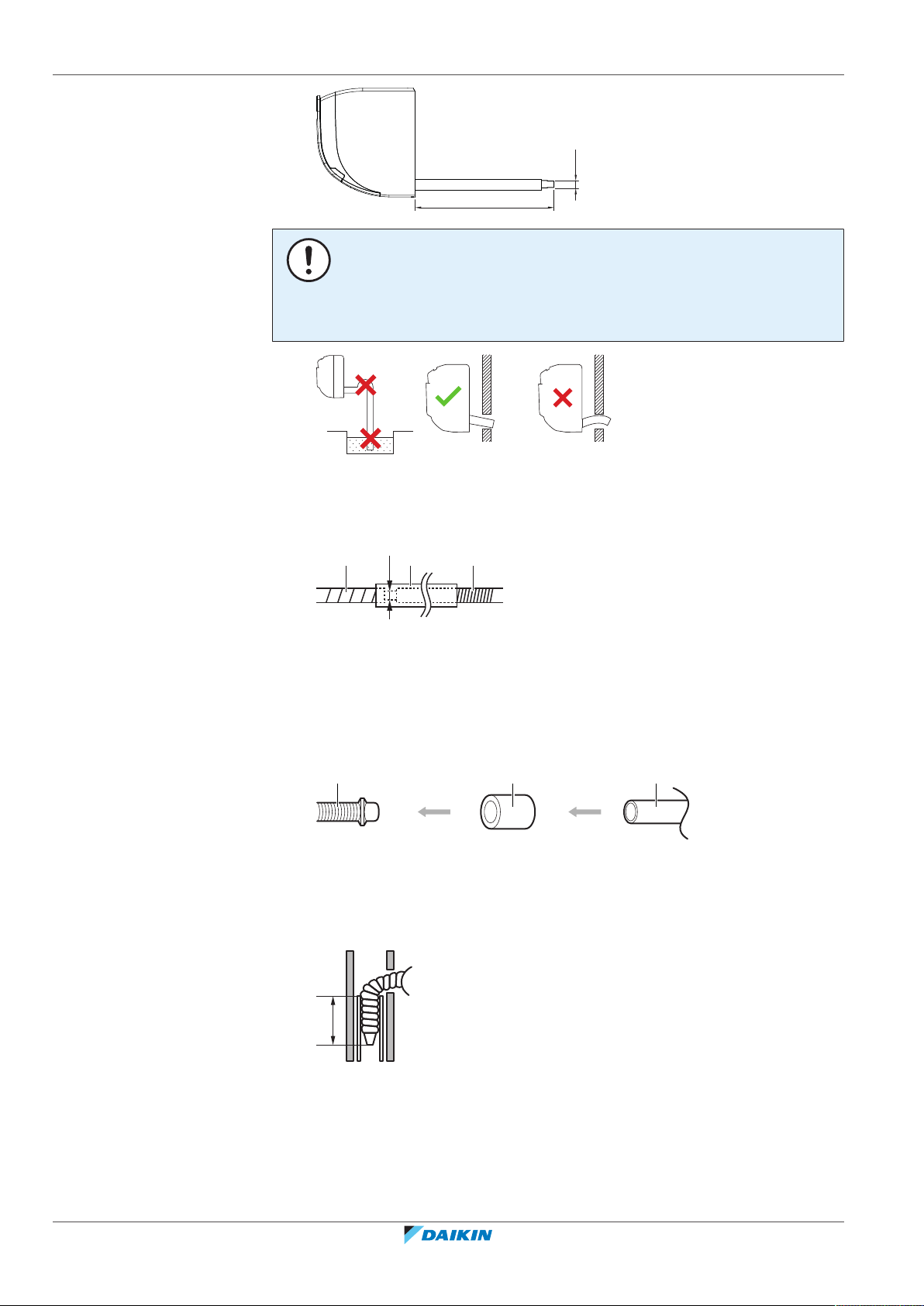

▪ Abflussschlauch-Verlängerung. Benutzen Sie einen bauseitig zu liefernden
HINWEIS
▪ Den Abflussschlauch so installieren, dass er ein Gefälle nach unten aufweist.
▪ Fangstellen sind NICHT zugelassen.
▪ Das Ende des Schlauchs NICHT in Wasser legen.
Schlauch mit Ø13 mm Nenndurchmesser, um damit den Abflussschlauch zu
verlängern. Im Innenabschnitt der Abflussschlauch-Verlängerung NICHT das Rohr
zur Wärmeisolierung vergessen.
a Mit der Inneneinheit gelieferter Abflussschlauch
b Rohr zur Wärmeisolierung (bauseitig zu liefern)
c Abflussschlauch-Verlängerung (bauseitig zu liefern)
▪ Steifes Polyvinylchlorid-Rohr. Wenn Sie bei integrierter Verrohrung ein steifes
Polyvinylchlorid-Rohr (nominal Ø13mm) direkt am Abflussschlauch anschließen
wollen, benutzen Sie einen bauseitig zu liefernden Abflussstutzen (nominal
Ø13mm).
a Mit der Inneneinheit gelieferter Abflussschlauch
b Abflussstutzen nominal Ø13mm (bauseitig zu liefern)
c Steifes Polyvinylchlorid-Rohr (bauseitig zu liefern)
▪ Den Abflussschlauch in das Abflussrohr einführen - siehe nachfolgende
Abbildung - damit er NICHT aus dem Abflussrohr herausgezogen wird.
▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein
Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im
Gebäude.
Referenz für Installateure und Benutzer
64
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 65
Rohranschluss rechts, hinten rechts oder unten rechts
A
B
C
a
b
a
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links
entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.
1 Den Abflussschlauch unten an den Kältemittelleitungen mit Vinyl-Klebeband
befestigen.
2 Den Abflussschlauch und die Kältemittelleitungen zusammen mit Isolierband
umwickeln.
A Rohranschluss rechts
B Rohranschluss unten rechts
C Rohranschluss hinten rechts
a Bei Rohranschluss rechts hier die Rohranschluss-Abdeckung entfernen
b Bei Rohranschluss unten rechts hier die Rohranschluss-Abdeckung entfernen
16 | Installation des Geräts
Rohranschluss links, hinten links oder unten links
INFORMATION
Werksseitig ist Rohranschluss rechts vorgesehen. Für einen Rohranschluss links
entfernen Sie den Rohranschluss rechts und installieren ihn auf der linken Seite.
1 Auf der rechten Seite die Befestigungsschraube der Isolation entfernen und
den Abflussschlauch entfernen.
2 Auf der linken Seite die Ablassschraube entfernen und auf der rechten Seite
anbringen.
HINWEIS
Beim Einsetzen der Ablassschraube KEIN Schmieröl verwenden (Kältemittel-Öl). Die
Ablassschraube könnte darunter leiden, sodass sie undicht werden könnte.
a 4mm Sechskantschlüssel
3 Auf der linken Seite den Abflussschlauch einführen und nicht vergessen, ihn
mit der Befestigungsschraube zu fixieren, weil sonst Wasser austreten könnte.
4 Den Abflussschlauch mit Vinyl-Klebeband an der Unterseite der
Kältemittelleitungen befestigen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
65
Page 66
16 | Installation des Geräts
A
B
C
b
a
a
b
So prüfen Sie auf Wasserleckagen
A Rohranschluss links
B Rohranschluss hinten links
C Rohranschluss unten links
a Bei Rohranschluss links hier die Rohranschluss-Abdeckung entfernen
b Bei Rohranschluss unten links hier die Rohranschluss-Abdeckung entfernen
1 Luftfilter entfernen (siehe "10.2.3Luftfilter reinigen"[437]).
2 Gießen Sie ungefähr 1 l Wasser in die Ablaufwanne und prüfen Sie, ob es
irgendwo leckt.
a Ablaufwanne
b Kunststoffbehälter
3 Luftfilter wieder anbringen (siehe "10.2.3Luftfilter reinigen"[437]).
Referenz für Installateure und Benutzer
66
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 67
17 Installation der Leitungen
In diesem Kapitel
17.1 Vorbereiten der Kältemittelleitungen .................................................................................................................................... 67
17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................................................................................................... 67
17.1.2 Isolieren der Kältemittelleitungen ......................................................................................................................... 68
17.2 Anschließen der Kältemittelleitung ........................................................................................................................................ 68
17.2.1 Kältemitteilleitungen anschließen ......................................................................................................................... 68
17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen ................................................................... 69
17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen......................................................................................... 70
17.2.4 Hinweise zum Biegen der Rohre............................................................................................................................ 70
17.2.5 So dornen Sie Rohrenden auf ................................................................................................................................ 70
17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an .............................................................................. 71
17.1 Vorbereiten der Kältemittelleitungen
17.1.1 Anforderungen an Kältemittel-Rohrleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
"2Allgemeine Sicherheitsvorkehrungen"[46].
17 | Installation der Leitungen
ACHTUNG
Rohrleitungen MÜSSEN gemäß den Instruktionen in "17 Installation der
Leitungen"[4 67] installiert werden. Es dürfen nur mechanische Verbindungsstücke
(z.B. Löt+Bördel-Verbindungsstücke) benutzt werden, die der jüngsten Version von
ISO14903 entsprechen.
HINWEIS
Die Rohre und andere unter Druck stehende Teile müssen für Kältemittel geeignet
sein. Für das Kältemittel sind mit Phosphorsäure deoxidierte, übergangslos
verbundene Kupferrohre zu verwenden.
▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der
Herstellung) müssen ≤30mg/10m sein.
Durchmesser von Kältemittel-Rohrleitungen
Bei Rohrleitungsverbindungen der Inneneinheit ist auf die Einhaltung folgender
Rohrdurchmesser zu achten:
Klasse Rohr-Außendurchmesser (mm)
15~32 Ø6,4 Ø9,5
40~63 Ø12,7
Flüssigkeitsleitung Gasleitung
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Anforderungen an das Material von Kältemittel-Rohrleitungen
▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene
Kupferrohre.
▪ Bördelanschlüsse: Verwenden Sie ausschließlich weichgeglühtes Material.

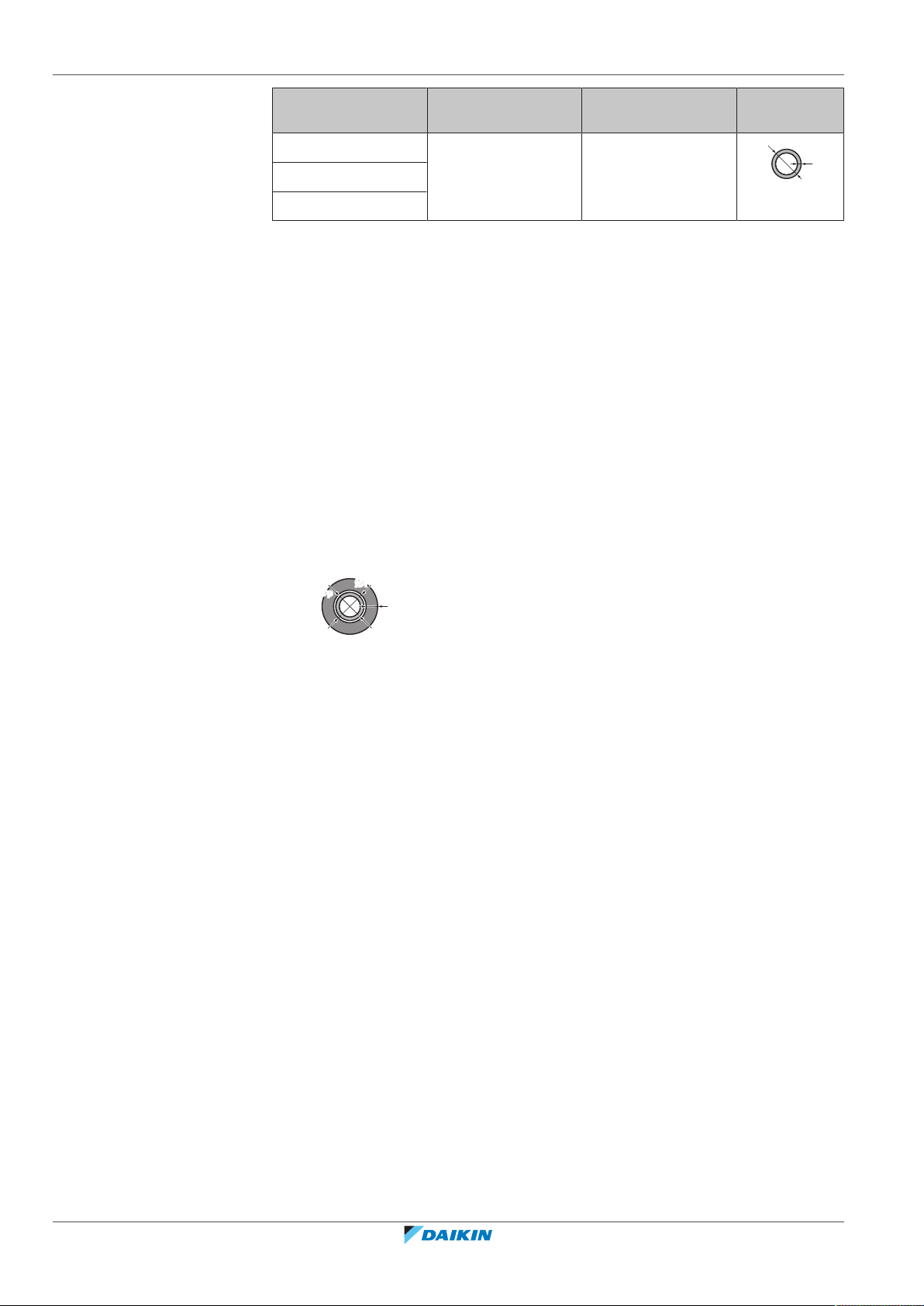

▪ Rohrleitungs-Härtegrad und -stärke:
Referenz für Installateure und Benutzer
67
Page 68
17 | Installation der Leitungen
t
Ø
ØiØ
i
t
ØpØ
p
Außendurchmesser
(Ø)
6,4mm (1/4") Weichgeglüht (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem maximalen Betriebsdruck der
Einheit (siehe "PS High" auf dem Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
17.1.2 Isolieren der Kältemittelleitungen
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
- Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK (0,035 und
0,045kcal/mh°C)
- mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke
6,4mm
(1/4")
9,5mm
(3/8")
12,7mm
(1/2")
8~10mm ≥10mm
12~15mm ≥13mm
14~16mm ≥13mm
Härtegrad Stärke (t)
(a)
Liegen die Temperaturen überwiegend über 30°C und hat die Luft eine relative
Luftfeuchtigkeit über 80%, muss das Isoliermaterial mindestens 20 mm dick sein,
damit sich auf der Oberfläche des Isoliermaterials kein Kondensat bildet.
17.2 Anschließen der Kältemittelleitung
17.2.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
- Biegen von Rohren
- Aufdornen des Rohrendes
- Verwendung der Absperrventile
Referenz für Installateure und Benutzer
68
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 69
17 | Installation der Leitungen
17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
den folgenden Kapiteln:
▪ "2Allgemeine Sicherheitsvorkehrungen"[46]
▪ "17.1Vorbereiten der Kältemittelleitungen"[467]
GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN
ACHTUNG
▪ Verwenden Sie KEIN Mineralöl am aufgedornten Teil.
▪ Verwenden Sie KEINE Rohrleitungen von vorigen Installationen.
▪ NIEMALS einen Trockner bei dieser R32-Einheit installieren, sonst kann sich deren
Lebensdauer verkürzen. Das trocknende Material kann sich ablösen und das
System beschädigen.
HINWEIS
Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen:
▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel
gelangt, keine anderen Stoffe (z. B. Luft).
▪ Nur R32 verwenden, wenn Kältemittel hinzuzufügen ist.
▪ Verwenden Sie ausschließlich Installationswerkzeuge (z.B. Manometer-Set), die
speziell für R32 ausgelegt sind und dem Druck standhalten. Achten Sie darauf,
dass keine fremden Substanzen (einschließlich Mineralöle oder Feuchtigkeit) in
das System gelangen.
▪ Bringen Sie die Rohrleitung so an, dass die Rohrenden KEINER mechanischen
Beanspruchung ausgesetzt sind.
▪ Damit Schmutz, Flüssigkeiten oder Staub nicht in die Rohre dringen können,
schützen Sie die Rohre so, wie es in der folgenden Tabelle beschrieben wird.
▪ Beim Durchführen von Kupferrohren durch Wände muss mit besonderer Vorsicht
vorgegangen werden (siehe Abbildung unten).
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Gerät Installationszeitraum Schutzmethode
Außengerät >1Monat Rohr quetschen
<1Monat Rohr quetschen oder mit
Innengerät Unabhängig vom
Klebeband abdichten
Zeitraum
Referenz für Installateure und Benutzer
69
Page 70

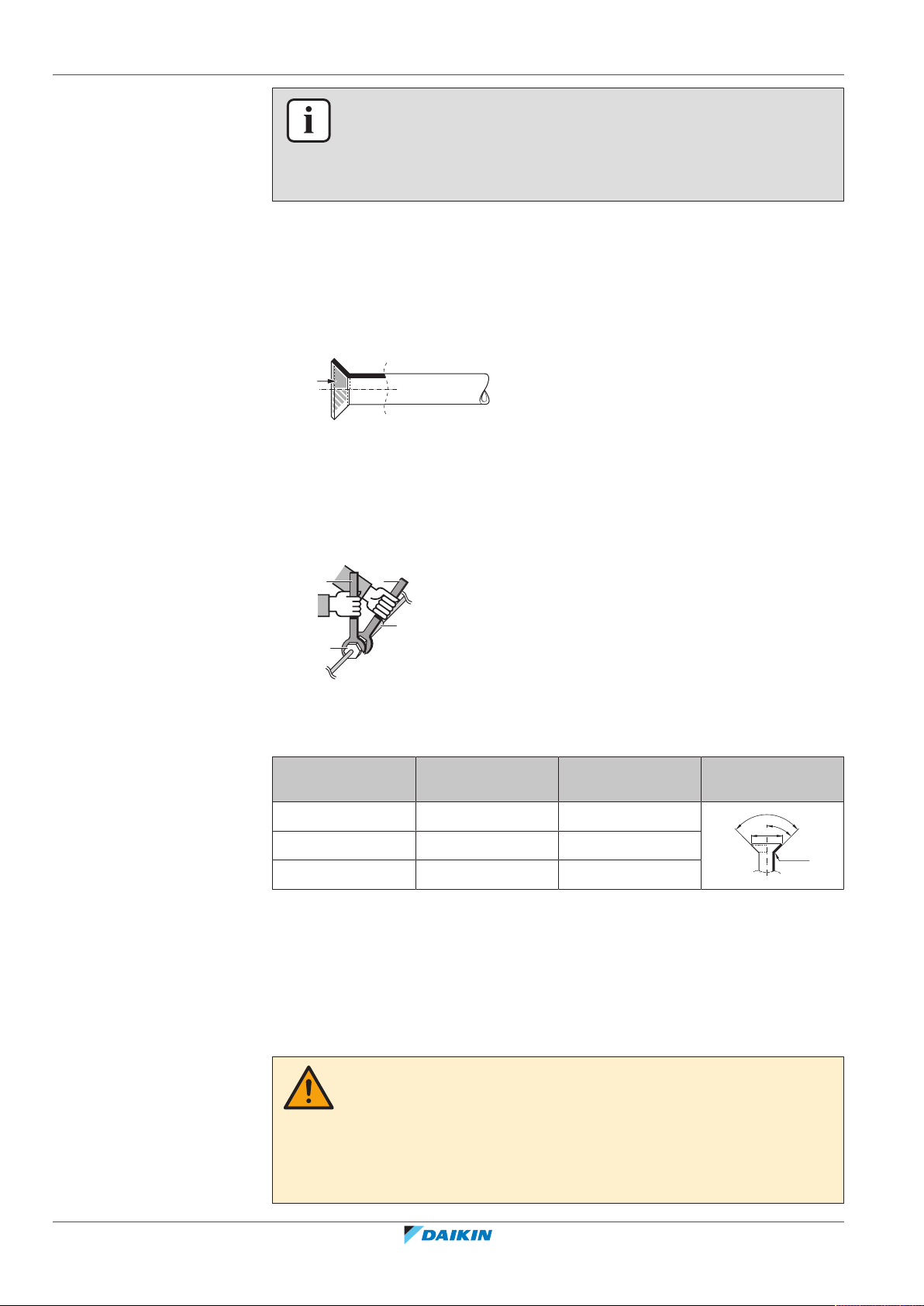

17 | Installation der Leitungen
a
b
c
d
R=
0.4~0.8
±2
45°
90°
±2
ØA
17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4
Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER einen Schraubenschlüssel und einen
Drehmomentschlüssel zusammen. Sonst besteht die Gefahr, dass die Mutter
bricht oder dass eine Leckage entsteht.
INFORMATION
Öffnen Sie das Absperrventil des Kältemittels erst, nachdem Sie die
Kältemittelleitungen überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen
müssen, wird empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu
öffnen.
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Bördelmutter
Rohrstärke (mm) Anzugsdrehmomen
t (N•m)
Aufweitungsmaße
(A) (mm)
Form der
Aufweitung (mm)
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
17.2.4 Hinweise zum Biegen der Rohre
Verwenden Sie einen Rohrbieger zum Biegen. Alle Rohrbögen sollten so wenig wie
möglich gekrümmt sein (Biegeradius 30~40 mm oder größer).
17.2.5 So dornen Sie Rohrenden auf
ACHTUNG
▪ Bei unzureichendem Aufdornen kann Kältemittelgas austreten.
▪ Bördelanschlüsse nicht wiederverwenden. Verwenden Sie neue
Bördelanschlüsse, um Kältemittelgaslecks zu verhindern.
▪ Verwenden Sie nur die Überwurfmuttern, die dem Gerät beiliegen. Bei
Verwendung anderer Überwurfmuttern könnte Kältemittel entweichen.
Referenz für Installateure und Benutzer
70
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 71
17 | Installation der Leitungen
a b
A
a b
c
1 Schneiden Sie das Rohrende mit einem Rohrschneider ab.
2 Entgraten Sie das Rohrende, halten Sie dabei die Schnittfläche nach unten,
damit die Späne NICHT in das Rohr fallen.
a Genau im rechten Winkel schneiden.
b Entgraten.
3 Entfernen Sie die Überwurfmutter vom Absperrventil und setzen Sie sie auf
das Rohr.
4 Dornen Sie das Rohr auf. Genau an die gezeigte Position setzen - siehe
nachfolgende Abbildung.
Bördelwerkzeug für
R32 (Kupplungstyp)
Herkömmliches Bördelwerkzeug
Kupplungstyp
(Typ Ridgid)
A 0~0,5mm 1,0~1,5mm 1,5~2,0mm
5 Überprüfen Sie, dass die Bördelverbindung korrekt ausgeführt worden ist.
a Die innere Oberfläche der Bördelung MUSS makellos sein.
b Das Rohrende MUSS in einem perfekten Kreis aufgedornt sein.
c Stellen Sie sicher, dass die Überwurfmutter angepasst ist.
17.2.6 So schließen Sie die Kältemittelleitung an das Innengerät an
ACHTUNG
Installieren Sie Kältemittelrohre oder Komponenten an einer Position, wo es
unwahrscheinlich ist, dass sie Substanzen ausgesetzt sind, die bei solchen
Komponenten, die Kältemittel enthalten, zu Korrosion führen könnten. Es sei denn,
diese Komponenten bestehen aus Materialien, die von sich aus resistent sind gegen
Korrosion oder die auf geeignete Weise gegen Korrosion geschützt sind.
Flügelmuttertyp
(Typ Imperial)
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
WARNUNG: WENIGER BRENNBARES MATERIAL
Das Kältemittel in diesem Gerät ist schwer entflammbar.
▪ Rohrlänge. Kältemittelrohre so kurz wie möglich halten.
1 Bördelanschlüsse. Kältemittelrohrleitung mit Bördelanschlüssen an die
Einheit anschließen.

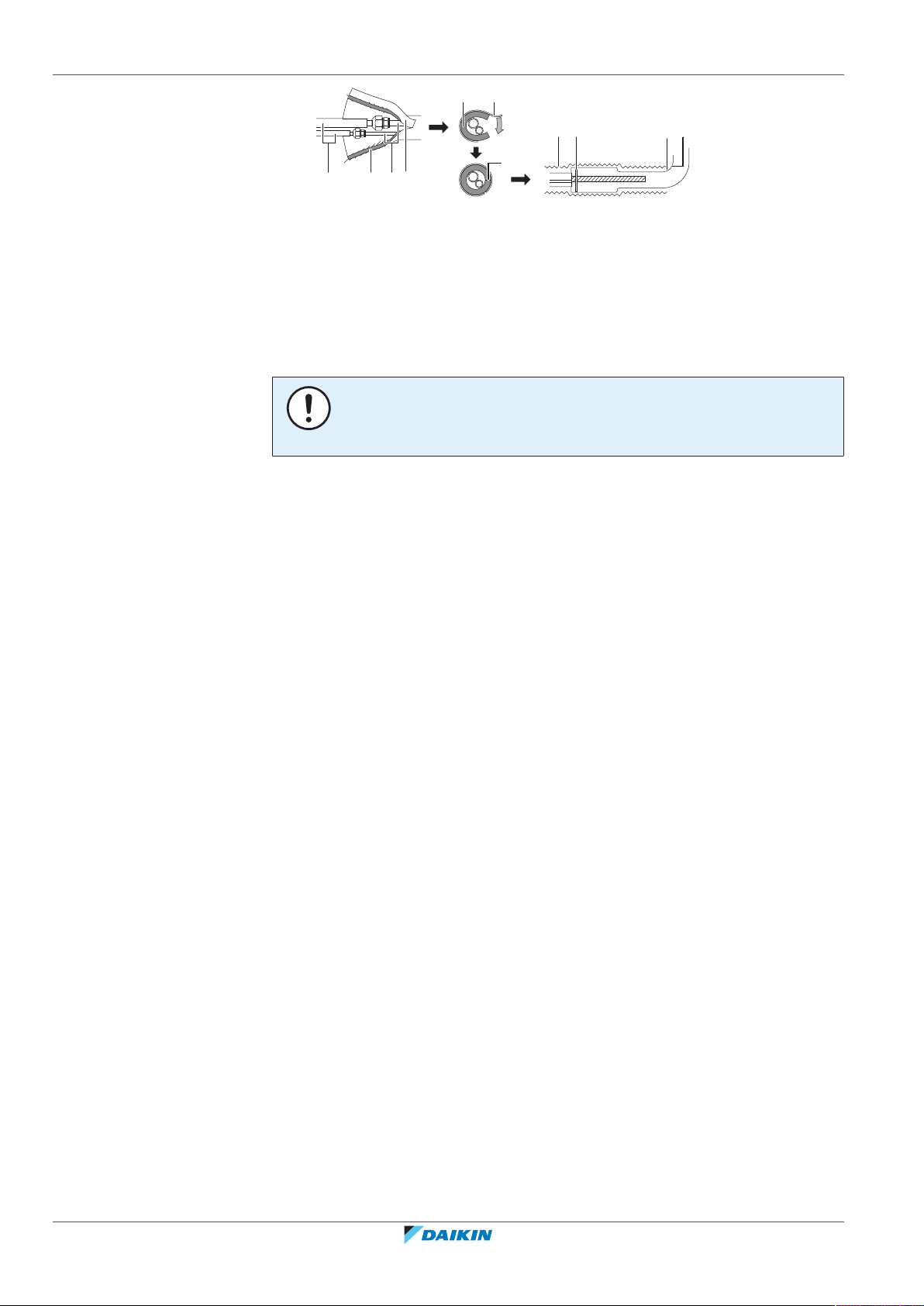

2 Isolierung. Das Kältemittelrohr isolieren; mit Isolierband von der L-förmigen
Krümmung aus bis zum Ende innerhalb der Einheit wie folgt umwickeln:
Referenz für Installateure und Benutzer
71
Page 72
17 | Installation der Leitungen
d
f
b
e
g
a c
h
db
i
a Bauseitige Rohrleitung
b Rohrisolierung bei Inneneinheit
c Inneneinheit-Rohr
d Isolierband zur Rohrisolierung
e Isolierband (Zubehör)
f Großer Kabelbinder (Zubehör)
g Beginn der Umwicklung
h L-förmige Krümmung
i Naht der Rohrisolierung (darauf achten, dass es keine Lücken bei der Rohrisolierung
gibt)
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert werden. An jeder frei liegenden
Rohrleitung könnte Feuchtigkeit kondensieren.
Referenz für Installateure und Benutzer
72
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 73
18 Elektroinstallation
In diesem Kapitel
18.1 Über das Anschließen der elektrischen Leitungen ................................................................................................................ 73
18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln........................................................................... 73
18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen ..................................................................................... 74
18.1.3 Spezifikationen der Standardelektroteile .............................................................................................................. 75
18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen............................................................................................ 76
18.1 Über das Anschließen der elektrischen Leitungen
Typischer Ablauf
Zur Herstellung der elektrischen Verkabelung sind üblicherweise die folgenden
Schritte auszuführen:
1 Überzeugen Sie sich, dass der Netzanschluss (Stromversorgungssystem) den
elektrischen Spezifikationen der Einheiten entspricht.
2 Die elektrischen Leitungen an die Außeneinheit anschließen.
3 Die elektrischen Leitungen an die Inneneinheiten anschließen.
4 Die Hauptstromversorgung anschließen.
18 | Elektroinstallation
18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel.
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in
"2Allgemeine Sicherheitsvorkehrungen"[46].
INFORMATION
Siehe auch "18.1.3Spezifikationen der Standardelektroteile"[475].
WARNUNG
▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt
werden und der gültigen Gesetzgebung entsprechen.
▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor.
▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen
MÜSSEN der gültigen Gesetzgebung entsprechen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
73
Page 74
18 | Elektroinstallation
b a
c b
c
aa
A
AA´
A´
WARNUNG
▪ Eine fehlende oder falsche N-Phase in der Stromversorgung kann eine
Beschädigung der Installation zur Folge haben.
▪ Herstellen der Erdung. Erden Sie das Gerät NICHT über ein Versorgungsrohr,
einen Überspannungsableiter oder ein Telefon. Bei unzureichender Erdung
besteht Stromschlaggefahr.
▪ Installieren Sie alle erforderlichen Sicherungen und Schutzschalter.
▪ Sichern Sie die elektrischen Leitungen mit Kabelbindern, so dass sie NICHT in
Kontakt mit scharfen Kanten oder Rohrleitungen (dies gilt insbesondere für die
Hochdruckseite) geraten.
▪ Verwenden Sie KEINE Drähte mit Verzweigungen, Litzendrähte,
Verlängerungskabel oder Verbindungen einer Sternanordnung. Sie können zu
Überhitzung, Stromschlag oder Bränden führen.
▪ Installieren Sie Keinen Phasenschieber-Kondensators, da dieses Gerät mit einem
Inverter ausgestattet ist. Ein Phasenschieber-Kondensator verringert die Leistung
und kann zu Unfällen führen.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer Kontakttrennung von
mindestens 3 mm der bei einer Überspannungssituation der Kategorie III die
komplette Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS dieses vom Hersteller,
dessen Vertreter oder einer entsprechend qualifizierten Fachkraft ausgewechselt
werden, um Gefährdungsrisiken auszuschließen.
18.1.2 Richtlinien zum Anschließen der elektrischen Leitungen
Bitte auf Folgendes achten:
▪ Wenn Litzenkabel verwendet werden, müssen am Ende der Kabel runde,
gecrimpte Klemme installiert werden. Die runden, gecrimpten Klemmen bis zum
bedeckten Teil auf den Draht setzen und mit einem geeigneten Werkzeug
fixieren.
a Litzenkabel
b Runde, gecrimpte Anschlussklemme
▪ Gehen Sie beim Installieren der Kabel wie folgt vor:
Kabeltyp Installationsverfahren
Einadriges Kabel
Referenz für Installateure und Benutzer
74
a Geringeltes einadriges Kabel
b Schraube
c Flache Unterlegscheibe
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 75
18 | Elektroinstallation
c b ba c
a
B
B

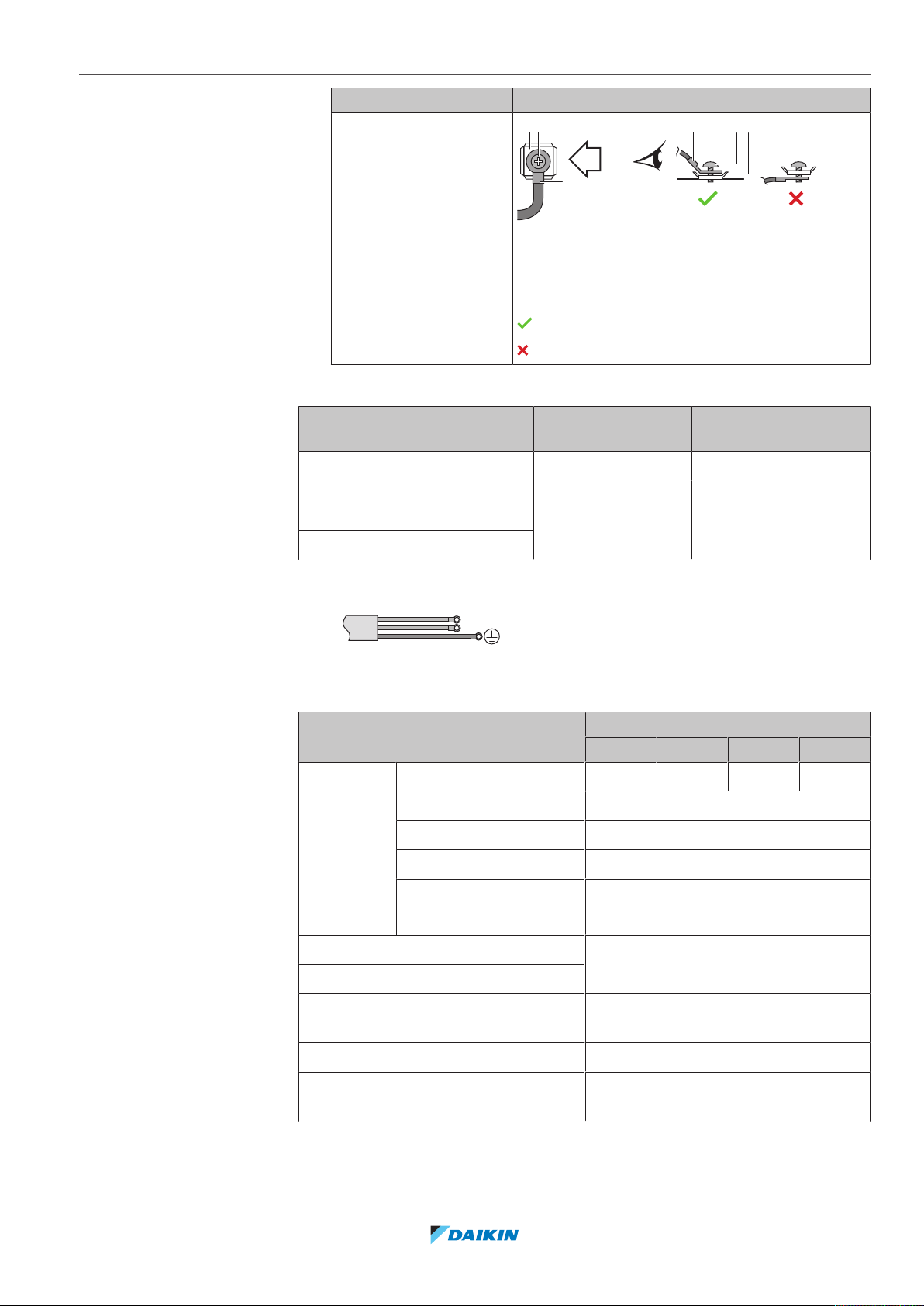

Kabeltyp Installationsverfahren
Litzenkabel mit runder,
gecrimpter
Anschlussklemme
a Anschluss
b Schraube
c Flache Unterlegscheibe
Zulässig
NICHT zulässig
Anzugsdrehmomente
Verkabelung Schraubengröße Anzugsdrehmoment
(N•m)
Stromversorgungskabel M4 1,08~1,32
Übertragungskabel
(innen↔außen)
Kabel Benutzerschnittstelle
▪ Die Erdleitung zwischen der Kabelhalterung und dem Anschluss muss länger sein
als die anderen Drähte.
18.1.3 Spezifikationen der Standardelektroteile
Komponente Klasse
Stromversor
gungsleitung
(a)
MCA
Elektrische Spannung 220~240V
Phase 1~
Frequenz 50Hz
Kabelstärken 1,5mm2 (3-adriges Kabel)
M3.5 0,79~0,97
15+20 25~40 50 63
0,3A 0,4A 0,5A 0,6A
H07RN-F (60245 IEC 66)
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Übertragungskabel 0,75 bis 1,25mm² (2‑adriges Kabel)
Kabel Benutzerschnittstelle
Maximal zulässige Länge bauseitiger
H05RN-F (60245 IEC 57)
Benutzerschnittstelle - ≤ 500m
Kabel
Empfohlene bauseitige Sicherung 6A
Fehlerstrom Gerät Muss den geltenden gesetzlichen
Vorschriften entsprechen
(a)
MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die angegebenen Werte sind
Maximalwerte (exakte Werte siehe elektrische Daten der Inneneinheit).
Referenz für Installateure und Benutzer
75
Page 76
18 | Elektroinstallation
a
b
18.2 Die elektrischen Leitungen an die Inneneinheiten anschließen
HINWEIS
▪ Halten Sie sich an den Elektroschaltplan (im Lieferumfang der Einheit enthalten,
auf der Innenseite der Wartungsblende).
▪ Weitere Informationen zum Anschließen des optionalen Geräts finden Sie in der
Installationsanleitung, die zum Lieferumfang des optionalen Geräts gehört.
▪ Achten Sie darauf, dass die ordnungsgemäße Anbringung der Wartungsblende
NICHT durch Kabel behindert wird.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel örtlich getrennt zu
verlegen. Damit keine elektromagnetischen Interferenzen und Störungen
auftreten, sollten die beiden Kabel STETS mindestens 50mm entfernt voneinander
sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen unbedingt örtlich
voneinander getrennt verlegt werden. Stromversorgungskabel und
Übertragungskabel dürfen sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende entfernen (siehe "16.2.5 Die Wartungsblende
öffnen"[458]).
2 Kabel der Benutzerschnittstelle: Das Kabel an die Klemmleiste
anschließen( Symbole P1, P2).
3 Übertragungskabel: Das Kabel an der Klemmleiste anschließen (darauf
achten, dass die Symbole F1, F2 mit den Symbolen auf der Außeneinheit
übereinstimmen).
4 Das Benutzerschnittstellen-Kabel zusammen mit dem Übertragungskabel mit
einem Kabelbinder (Zubehör) fixieren.
5 Stromversorgungskabel: Das Kabel an die Klemmleiste anschließen (L, N,
Erde).
a Hauptschalter
b Fehlerstrom Gerät
6 Alle Zwischenräume dicht machen (bauseitig zu liefern), damit keine Kleintiere
ins System gelangen können.
7 Die Wartungsblende wieder anbringen (siehe "16.2.6 Die Wartungsblende
schließen"[458]).
Referenz für Installateure und Benutzer
76
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 77
R-Ctrl D III-Net
R-Ctrl D III-Net
F1 F2 T1 T2P1 P2
F1 F2 T1 T2P1 P2
L N
c
d
e
e
≥40
10~20
70~90
7
a
b
L N
a Anschlussklemme der Stromversorgungsleitung
a
LN LN LN
IN/D OUT/D
F
1 F2 F1 F2
Control box
P1P
2
P1P
2
P1P
2
P1P
2
P1P
2
F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
P1P2F1F2T1T
2
N L
a
d
c
b
LN
N L N L N L
b Anschlussklemme des Übertragungs- und Benutzerschnittstellenkabels
c Stromversorgungsleitung
d Anschlussklemme für Übertragungskabel und Benutzerschnittstellenkabel
e Kleine Kabelbinder 2× (Zubehör)
Kabelführung von Elektrokabel:
18 | Elektroinstallation
a Elektrische Verkabelung
Beispiel für ein komplettes System
1 Benutzerschnittstelle regelt 1 Inneneinheit.
a Außeneinheit
b Inneneinheit
c Benutzerschnittstelle
d Die am weitesten entfernt nachgeschaltete Inneneinheit
HINWEIS
Anschluss einer Gruppenregelung ist NICHT zulässig.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
77
Page 78
18 | Elektroinstallation
ACHTUNG
▪ Jede Inneneinheit muss mit einer separaten Benutzerschnittstelle verbunden
werden. Als Benutzerschnittstelle kann nur ein mit dem Sicherheitssystem
kompatibler Fernregler benutzt werden. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z.B. BRC1H52/82*).
▪ Die Benutzerschnittstelle muss immer im selben Raum sein wie die Inneneinheit.
Weitere Informationen finden Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
Referenz für Installateure und Benutzer
78
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 79
19 | Abschließen der Installation des Innengeräts
a
b
e
c
d
19 Abschließen der Installation des Innengeräts
19.1 Die Einheit auf der Montageplatte befestigen
1 Das Verpackungsmaterialstück entfernen.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der Einheit, um sie
auf die unteren Haken der Montageplatte zu setzen. Darauf achten, dass die
Kabel NICHT eingequetscht werden.
3 Drücken Sie mit beiden Händen auf die untere Kante der Inneneinheit, damit
sie fest auf den Haken der Montageplatte einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben M4×12L
(Zubehör) auf der Montageplatte befestigen.
a Montageplatte (Zubehör)
b Kältemittelrohre
c Isolierband
d Unterer Rahmen
e Schraube M4×12L (2 Stück von Zubehör)
5 Das Frontgitter wieder anbringen ("16.2.4 Das Frontgitter wieder
anbringen"[458]).
6 Die Frontblende wieder anbringen ("16.2.2 Die Frontblende wieder
anbringen"[457]).
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
79
Page 80
20 | Inbetriebnahme
20 Inbetriebnahme
In diesem Kapitel
20.1 Übersicht: Inbetriebnahme
20.1 Übersicht: Inbetriebnahme .................................................................................................................................................... 80
20.2 Sicherheitsvorkehrungen bei Inbetriebnahme ...................................................................................................................... 80
20.3 Checkliste vor Inbetriebnahme .............................................................................................................................................. 80
20.4 Probelauf durchführen ........................................................................................................................................................... 81
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun müssen, um
das System nach dessen Installation in Betrieb zu nehmen.
Typischer Ablauf
Die Inbetriebnahme umfasst üblicherweise die folgenden Schritte:
1 Die "Checkliste vor Inbetriebnahme" durchgehen.
2 Probelauf des Systems durchführen.
20.2 Sicherheitsvorkehrungen bei Inbetriebnahme
INFORMATION
Beim ersten Einsatz des Geräts kann die erforderliche Leistung höher als auf dem
Typenschild des Geräts angegeben sein. Dies ist darauf zurückzuführen, dass der
Verdichter eine Einlaufzeit von 50 Stunden absolviert haben muss, bevor er einen
gleichmäßigen Betrieb und eine konstante Leistungsaufnahme erreicht.
HINWEIS
Vor Starten des Systems MUSS die Einheit mindestens 6Stunden lang eingeschaltet
gewesen sein. Sonst besteht die Gefahr, dass beim Starten der Verdichter ausfällt.
HINWEIS
IMMER die Einheit mit Thermistoren und/oder Drucksensoren / Druckschalter
betreiben. SONST könnte der Verdichter durchbrennen.
HINWEIS
Kühlbetrieb. Der Probelauf muss im Kühlbetrieb durchgeführt werden, damit es
möglich ist zu erkennen, wenn die Absperrventile sich nicht öffnen. Auch wenn über
die Benutzerschnittstelle auf Heizbetrieb gestellt wurde, wird die Einheit über 2 bis 3
Minuten im Kühlbetrieb laufen (auch wenn auf der Benutzerschnittstelle das Symbol
für Heizen angezeigt wird), um dann automatisch in den Heizbetrieb zu wechseln.
20.3 Checkliste vor Inbetriebnahme
Referenz für Installateure und Benutzer
80
Überprüfen Sie erst die unten aufgeführten Punkte, nachdem die Einheit installiert
worden ist. Nachdem alle Überprüfungen durchgeführt worden sind, muss die
Einheit geschlossen werden. Nach Schließen der Einheit diese einschalten.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 81
20 | Inbetriebnahme
Sie lesen die Installations- und Betriebsanleitung vollständig durch, wie es in der Referenz
für Installateure und Benutzer beschrieben ist.
Das Innengerät ist ordnungsgemäß montiert.
Das Außengerät ist ordnungsgemäß montiert.
Darauf achten, dass Abflussrohre ordnungsgemäß installiert und abgedichtet sind, damit
Wasser gut ablaufen kann. Das System auf Leckagen hin überprüfen.
Mögliche Folge: Es könnte kondensierendes Wasser abtropfen.
Kältemittelrohre (Gas und Flüssigkeit) sind korrekt installiert und wärmeisoliert.
Es gibt KEINE Kältemittel-Leckagen.
Es gib keine fehlenden Phasen und keine Phasenumkehr.
Das System ist ordnungsgemäß geerdet und die Erdungsklemmen sind festgezogen.
Größe und Ausführung der Sicherungen oder der vor Ort installierten Schutzvorrichtungen
entsprechen den Angaben in diesem Dokument und sind NICHT bei der Prüfung
ausgelassen worden.
Die Versorgungsspannung stimmt mit der auf dem Typenschild des Geräts angegebenen
Spannung überein.
Es gibt KEINE losen Anschlüsse oder beschädigte elektrische Komponenten im
Schaltkasten.
Es gibt KEINE beschädigten Komponenten oder zusammengedrückte Rohrleitungen in
den Innen- und Außengeräten.
Die Sperrventile (Gas und Flüssigkeit) am Außengerät sind vollständig geöffnet.
20.4 Probelauf durchführen
INFORMATION
▪ Probelauf durchführen gemäß den Instruktionen im Handbuch zur Außeneinheit.
▪ Der Probelauf gilt nur dann als abgeschlossen, wenn auf der Benutzerschnittstelle
oder auf der 7-Segment-Anzeige der Außeneinheit kein Fehlercode angezeigt
wird.
▪ Im Wartungshandbuch finden Sie eine vollständige Liste der Fehlercodes und für
jeden Fehler eine detaillierte Anleitung zur Fehlerbeseitigung.
HINWEIS
Den Probelauf NICHT unterbrechen.
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
81
Page 82
21 | Erweiterte-Funktion
21 Erweiterte-Funktion
21.1 Bauseitige Einstellung
Führen Sie die folgenden bauseitigen Einstellungen durch, damit diese der
tatsächlichen Installation und den Anforderungen des Benutzers entsprechen:
▪ Modus Luftdurchsatzerhöhung
▪ Luftvolumen, wenn der Thermostatregler auf AUS ist
▪ Zeit zur Reinigung des Luftfilters
▪ Thermostatsensorauswahl
▪ Thermostatdifferentialwechsel (bei Verwendung eines Fernsensors)
▪ Differenz bei automatischem Wechsel
▪ Automatischer Neustart nach Stromausfall
INFORMATION
▪ Wird an die Inneinheit optionales Zubehör angeschlossen, sind eventuell einige
bauseitige Einstellungen zu ändern. Weitere Informationen dazu finden Sie in der
Installationsanleitung des optionalen Zubehörs.
▪ Folgende Einstellungen gelten nur, wenn die Benutzerschnittstelle BRC1H52*
verwendet wird. Bei Benutzung einer anderen Benutzerschnittstelle siehe die
Installationsanleitung oder das Wartungshandbuch der entsprechenden
Benutzerschnittstelle.
Einstellung: Modus Luftdurchsatzerhöhung
Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Es ist
möglich, die Stärke des Luftstroms (HIGH und LOW) vor Ort festzulegen. Die
Wertnummer wechseln (—) - siehe Tabelle unten.
Wenn Sie den Luftstrom wie folgt haben wollen… Dann
(1)
M SW —
Standard 13 (23) 0 01
Ein wenig erhöht 02
Erhöht 03
Einstellung: Luftvolumen, wenn der Thermostatregler auf AUS ist
Diese Einstellung muss den Anforderungen des Benutzers entsprechen. Bestimmt
die Ventilatordrehzahl der Inneneinheit, während der Thermostat auf AUS ist.
1 Wenn Sie eingestellt haben, dass der Ventilator arbeiten soll, dann legen Sie
auch die Luftvolumen-Geschwindigkeit fest:
(1)
Bauseitige Einstellungen sind wie folgt definiert:
• M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit
• SW: Einstellnummer
• —: Wert-Nummer
• : Standard
Referenz für Installateure und Benutzer
82
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 83
21 | Erweiterte-Funktion
Wenn Sie Folgendes wollen… Dann
(1)
M SW —
Während der
Thermostat bei
Kühlbetrieb AUS ist
Während der
Thermostat bei
Heizbetrieb AUS ist
(a)
Nur zu verwenden in Kombination mit dem optionalen Fernsensor oder wenn die
Einstellung M 10 (20), SW 2, — 3 benutzt wird.
(2)
LL
Volumen-Einstellung
(a)
AUS
Überwachung 1
Überwachung 2
(2)
LL
(2)
(2)
Volumen-Einstellung
(a)
AUS
Überwachung 1
Überwachung 2
(2)
(2)
12 (22) 6 01
(2)
02
03
04
05
12 (22) 3 01
(2)
02
03
04
05
Einstellung: Zeit zur Reinigung des Luftfilters
Diese Einstellung muss der Luftbelastung im Raum entsprechen. Bestimmt das
Intervall, in dem auf der Benutzerschnittstelle die Meldung TIME TO CLEAN AIR
FILTER (Zeit zur Filterreinigung) angezeigt wird.
Wenn Sie ein Intervall wollen von…
(Luftverunreinigung)
M SW —
Dann
(1)
±200h (leicht) 10 (20) 0 01
±100h (stark) 02
Benachrichtigung EIN 3 01
Benachrichtigung AUS 02
Einstellung: Thermostatsensorauswahl
Diese Einstellung muss dem entsprechen, wie / ob der Thermostat-Sensor des
Fernreglers benutzt wird.
Wenn der Thermostatsensor des Fernreglers… Dann
M SW —
Verwendet in Kombination mit Inneneinheit-
10 (20) 2 01
Thermistor
Nicht verwendet (nur Inneneinheit-Thermistor) 02
Ausschließlich verwendet 03
(1)
Bauseitige Einstellungen sind wie folgt definiert:
• M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit
• SW: Einstellnummer
• —: Wert-Nummer
• : Standard
(2)
Ventilatordrehzahl:
• LL: Geringe Ventilatordrehzahl (festgelegt während Thermostat auf AUS gestellt ist)
• L: Geringe Ventilatordrehzahl (eingestellt über Benutzerschnittstelle)
• Volumen-Einstellung: Die Ventilatordrehzahl entspricht der, die der Benutzer über die Ventilatordrehzahl-Taste auf der
Benutzerschnittstelle eingestellt hat (niedrig, mittel, hoch).
• Überwachung 1, 2: Der Ventilator ist AUS, aber alle 6Minuten läuft er für kurze Zeit zur Erkennung der Raumtemperatur bei LL
(Überwachung 1) oder bei L (Überwachung 2).
(1)
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
83
Page 84
21 | Erweiterte-Funktion
Einstellung: Thermostatdifferentialwechsel (bei Verwendung eines Fernsensors)
Wenn das System einen entfernten Sensor hat, die Schrittweite für Zunahme/
Abnahme festlegen.
Wenn Sie die Schrittweite ändern wollen auf… Dann
(1)
M SW —
1°C 12 (22) 2 01
0,5°C 02
Einstellung: Differenz bei automatischem Wechsel
Temperaturdifferenz zwischen Kühlen-Sollwert und Heizen-Sollwert im
automatischen Modus festlegen (Verfügbarkeit ist abhängig vom Systemtyp). Die
Differenz ist Kühlen-Sollwert minus Heizen-Sollwert.
Wenn Sie den Wert der Temperaturdifferenz
einstellen wollen auf…
M SW —
Dann
(1)
0°C 12 (22) 4 01
1°C 02
2°C 03
3°C 04
4°C 05
5°C 06
6°C 07
7°C 08
Einstellung: Automatischer Neustart nach Stromausfall
Je nach Bedarf des Benutzer können Sie automatischen Neustart nach einem
Stromausfall aktivieren / deaktivieren.
Wenn Sie automatischen Neustart nach
Stromausfall wollen…
M SW —
Dann
(1)
Deaktiviert 12 (22) 5 01
Aktiviert 02
(1)
Bauseitige Einstellungen sind wie folgt definiert:
• M: Modus-Nummer – Erste Zahl: für Gruppe von Einheiten – Zahl zwischen Klammern: für Einzeleinheit
• SW: Einstellnummer
• —: Wert-Nummer
• : Standard
Referenz für Installateure und Benutzer
84
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 85
22 Übergabe an den Benutzer
Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert,
führen Sie folgende Punkte aus:
▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt
und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem
Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter
vorne in dieser Anleitung aufgeführten URL zu finden ist.
▪ Erläutern Sie dem Benutzer den ordnungsgemäßen Betrieb des Systems sowie
die Vorgehensweise bei Auftreten von Problemen.
▪ Zeigen Sie dem Benutzer, welche Aufgaben im Zusammenhang mit der Wartung
des Geräts auszuführen sind.
22 | Übergabe an den Benutzer
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
85
Page 86
23 | Fehlerdiagnose und -beseitigung
23 Fehlerdiagnose und -beseitigung
23.1 Fehler beseitigen auf Grundlage von Fehlercodes
Wenn das Gerät auf ein Problem stößt, zeigt die Bedieneinheit einen Fehlercode
an. Vor dem Zurücksetzen des Fehlercodes muss das Problem erkannt und
behoben werden. Dies sollte von einem zugelassenen Monteur oder Ihrem Händler
vor Ort durchgeführt werden.
Dieses Kapitel enthält eine Übersicht über die meisten möglichen Fehlercodes und
ihre Beschreibungen, wie sie an der Bedieneinheit angezeigt werden.
INFORMATION
Im Servicehandbuch finden Sie die folgenden Informationen:
▪ Die vollständige Liste der Fehlercodes
▪ Eine ausführlichere Anleitung zur Problembehebung für jeden Fehler
23.1.1 Fehlercodes: Überblick
Falls andere Fehlercodes angezeigt werden, wenden Sie sich an Ihren Händler.
Code Beschreibung
Der R32-Sensor hat eine Kältemittel-Leckage erkannt
/ Fehler bei Sicherheitssystem (Leckage-Erkennung)
Fehler bei R32-Sensor
Ende der Lebensdauer von R32-Sensor
6 Monate bis zum Ende der Lebensdauer von R32-Sensor
Störung bei Inneneinheit-Platine
Anomalie bei Steuerungssystem für Abflusspegel
Fehler bei Frostschutz
Hochdruck-Steuerung bei Heizen, Frostschutz-Steuerung bei Kühlen
Fehler bei Ventilatormotor
Fehler bei Schwenkklappenmotor
Fehler bei Stromversorgung oder Überstrom bei AC-Eingang
Fehler beim elektronisch geregelten Expansionsventil
Fehler bei System zum Befeuchten
Fehler bei Staubsammler von Luftreiniger
Fehler bei Leistungseinstellung (Inneneinheit-Platine)
Fehler bei Übertragung (zwischen Inneneinheit-Platine und Sub--Platine)
Fehler bei Flüssigkeitsleitung-Thermistor für Wärmetauscher
Fehler bei Gasleitung-Thermistor für Wärmetauscher
Fehler bei Gasleitung-Thermistor für Wärmetauscher
Fehler bei Ansaugluft-Thermistor
Referenz für Installateure und Benutzer
86
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 87
23 | Fehlerdiagnose und -beseitigung
Code Beschreibung
Fehler bei Auslassluft-Thermistor
Anomalie bei Raumtemperatur-Thermistor von Fernregler
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Referenz für Installateure und Benutzer
87
Page 88
24 | Entsorgung
24 Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die
Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die
Einheiten MÜSSEN bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert ist.
Referenz für Installateure und Benutzer
88
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 89
25 Technische Daten
,
A
INDOOR
OUTDOOR
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website
Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem
Daikin Business Portal (Authentifizierung erforderlich).
25.1 Schaltplan
25.1.1 Vereinheitlichte Schaltplan-Legende
Informationen zu den Teilen und die Nummerierung entnehmen Sie bitte dem
Elektroschaltplan zur betreffenden Einheit. In der Übersicht unten wird durch "*"
die Nummerierung jedes Teils im Teilecode dargestellt, und zwar in Form
arabischer Ziffern in aufsteigender Folge.
Symbol Bedeutung Symbol Bedeutung
Hauptschalter Schutzerde
25 | Technische Daten
Verbindung Schutzerde (Schraube)
Konnektor
Gleichrichter
Erde Relais-Anschluss
Bauseitige
Kurzschlussstecker
Verkabelung
Sicherung Anschluss
Inneneinheit Anschlussleiste
Außeneinheit Drahtklammer
Fehlerstrom Gerät
Symbol Farbe Symbol Farbe
BLK Schwarz ORG Orange
BLU Blau PNK Rosa
BRN Braun PRP, PPL Lila
GRN Grün RED Rot
GRY Grau WHT Weiß
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
YLW Gelb
Symbol Bedeutung
A*P Platine
BS* Drucktaste EIN/AUS, Betriebsschalter
BZ, H*O Summer
Referenz für Installateure und Benutzer
89
Page 90
25 | Technische Daten
Symbol Bedeutung
C* Kondensator
AC*, CN*, E*, HA*, HE*, HL*, HN*, HR*,
Anschluss, Konnektor
MR*_A, MR*_B, S*, U, V, W, X*A,
K*R_*, NE
D*, V*D Diode
DB* Dioden-Brücke
DS* DIP-Schalter
E*H Heizgerät
FU*, F*U, (Eigenschaften siehe Platine
Sicherung
innerhalb Ihrer Einheit)
FG* Konnektor (Gehäusemasse)
H* Kabelbaum
H*P, LED*, V*L Kontrollleuchte, Leuchtdiode
HAP Leuchtdiode (Wartungsmonitor, Grün)
HIGH VOLTAGE Hochspannung
IES Intelligentes Sensorauge
IPM* Intelligentes Power Modul
K*R, KCR, KFR, KHuR, K*M Magnetrelais
L Stromführend
L* Rohrschlange
L*R Drosselspule
M* Schrittmotor
M*C Verdichtermotor
M*F Ventilatormotor
M*P Motor von Entwässerungspumpe
M*S Schwenkklappenmotor
MR*, MRCW*, MRM*, MRN* Magnetrelais
N Neutral
n=*, N=* Anzahl der Ferritkern-Durchläufe
PAM Pulsamplitudenmodulation
PCB* Platine
PM* Power Modul
PS Schaltnetzteil
PTC* PTC Thermistor
Referenz für Installateure und Benutzer
90
Q* Bipolartransistor mit isolierter Gate-
Elektrode (IGBT)
Q*C Hauptschalter
Q*DI, KLM Fehlerstrom-Schutzschalter
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Page 91
25 | Technische Daten
Symbol Bedeutung
Q*L Überlastschutz
Q*M Thermoschalter
Q*R Fehlerstrom Gerät
R* Widerstand
R*T Thermistor
RC Empfänger
S*C Endschalter
S*L Schwimmerschalter
S*NG Kältemittel-Leckagen-Detektor
S*NPH Druck-Sensor (hoch)
S*NPL Druck-Sensor (niedrig)
S*PH, HPS* Druckschalter (hoch)
S*PL Druckschalter (niedrig)
S*T Thermostat
S*RH Feuchtigkeitssensor
S*W, SW* Betriebsschalter
SA*, F1S Überspannungsableiter
SR*, WLU Signalempfänger
SS* Wahlschalter
SHEET METAL Befestigungsplatte für Anschlussleiste
T*R Transformator
TC, TRC Sender
V*, R*V Varistor
V*R Dioden-Brücke, Bipolartransistor mit
isolierter Gate-Elektrode (IGBT) Power
Modul
WRC Drahtloser Fernregler
X* Anschluss
X*M Anschlussleiste (Block)
Y*E Spule des elektronischen
Expansionsventils
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
Y*R, Y*S Spule des Umkehr-Magnetventils
Z*C Ferritkern
ZF, Z*F Entstörfilter
Referenz für Installateure und Benutzer
91
Page 92
26 | Glossar
26 Glossar
Händler
Vertriebsunternehmen für das Produkt.
Autorisierter Monteur
Technisch ausgebildete Person, die für die Installation des Produkts
qualifiziert ist.
Benutzer
Eigentümer und/oder Betreiber des Produkts.
Gültige Gesetzgebung
Alle internationalen, europäischen, nationalen und lokalen Richtlinien,
Gesetze, Vorschriften und/oder Verordnungen, die für ein bestimmtes
Produkt oder einen bestimmten Bereich relevant und anwendbar sind.
Serviceunternehmen
Qualifiziertes Unternehmen, das die erforderlichen Serviceleistungen am
Produkt durchführen oder koordinieren kann.
Installationsanleitung
Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene
Anweisungen, die erläutern, wie das Produkt installiert, konfiguriert und
gewartet wird.
Betriebsanleitung
Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene
Anweisungen, die erläutern, wie das Produkt bedient wird.
Wartungsanleitung
Für ein bestimmtes Produkt oder eine bestimmte Anwendung angegebene
Anweisungen, die (falls zutreffend) erläutern, wie das Produkt oder die
Anwendung installiert, konfiguriert, bedient und/oder gewartet wird.
Zubehör
Beschriftungen, Handbücher, Informationsblätter und Ausrüstungen, die im
Lieferumfang des Produkts enthalten sind und die gemäß den in der
Dokumentation aufgeführten Anweisungen installiert werden müssen.
Optionale Ausstattung
Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in
der begleitenden Dokumentation aufgeführten Anweisungen mit dem
Produkt kombiniert werden können.
Bauseitig zu liefern
Von Daikin NICHT hergestellte Ausstattungen, die gemäß den in der
begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt
kombiniert werden können.
Referenz für Installateure und Benutzer
92
FXAA15~63AUV1B
VRV System Klimagerät
4P622295-1A – 2020.10
