Daikin FXAA15AUV1B, FXAA20AUV1B, FXAA25AUV1B, FXAA32AUV1B, FXAA40AUV1B Operation manuals [fi]

Asennus- ja käyttöopas

VRV-järjestelmän ilmastointilaite

FXAA15AUV1B
FXAA20AUV1B
FXAA25AUV1B
FXAA32AUV1B
FXAA40AUV1B
FXAA50AUV1B
FXAA63AUV1B

Asennus- ja käyttöopas

VRV-järjestelmän ilmastointilaite

Suomi

Directivelor, cu amendamentele respective.

<A>

<B>

<C>

TÜV (NB0197)

60149720

DAIKIN.TCF.036/11-2020

Direktive z vsemi spremembami.

Direktiivid koos muudatustega.

Директиви, с техните изменения.

Direktyvose su papildymais.

Direktīvās un to papildinājumos.

Smernice, v platnom znení.

18192021222324

Direktiver, med senere ændringer.

Direktiv, med företagna ändringar.

Direktiver, med foretatte endringer.

10111213141516

deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja:

declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie:

z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša:

kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid:

декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация:

visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija:

ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija:

vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie:

tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder:

17

18

19

20

21

22

23

24

25

megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják:

spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami:

sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu

instrucţiunile noastre:

skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili:

on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele:

съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции:

atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus:

tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem:

sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade snašim

161718192021222324

návodom:

Directives, as amended.

Direktiven, gemäß Änderung.

ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur:

25

Directives, telles que modifiées.

010203040506070809

Değiştirilmiş halleriyle Yönetmelikler.

25

Direktiivejä, sellaisina kuin ne ovat muutettuina.

v platném znění.

Smjernice, kako je izmijenjeno.

irányelv(ek) és módosításaik rendelkezéseit.

z późniejszymi poprawkami.

17

както е изложено в <A> и оценено положително от <B>

съгласно Сертификата<C>.

kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal

Sertifikatą<C>.

kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam

saskaņā ar sertifikātu<C>.

Richtlijnen, zoals geamendeerd.

Directivas, según lo enmendado.

Direttive, come da modifica.

Οδηγιών, όπως έχουν τροποποιηθεί.

Directivas, conforme alteração em.

Директив со всеми поправками.

21Забележка*

22Pastaba*

23Piezīmes*

*

**

Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo.

Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni.

Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция.

Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą.

Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju.

Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie.

Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir.

19**

20**

21**

22**

23**

24**

25**

ako bolo uvedené v <A> a pozitívne zistené <B> vsúlade

s osvedčením<C>.

<A>’da belirtildiği gibi ve <C>Sertifikasına göre <B>

tarafından olumlu olarak değerlendirildiği gibi.

24Poznámka*

25Not*

a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z)

<C>tanúsítvány szerint.

zgodnie z dokumentacją <A>, pozytywną

opinią <B> i Świadectwem<C>.

aşa cum este stabilit în <A> şi apreciat pozitiv de<B>

în conformitate cu Certificatul<C>.

kot je določeno v <A> in odobreno s strani <B>

vskladu scertifikatom<C>.

nagu on näidatud dokumendis <A> ja heaks kiidetud

<B> järgi vastavalt sertifikaadile<C>.

Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan.

Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce.

Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji.

A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására.

Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej.

Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie.

13**

14**

15**

16**

17**

16Megjegyzés*

17Uwaga*

18Notă*

19Opomba*

20Märkus*

18**

Machinery 2006/42/EC

enligt <A> och godkänts av <B> enligt

Certifikatet<C>.

som det fremkommer i <A> og gjennom positiv

bedømmelse av <B> ifølge Sertifikat<C>.

jotka on esitetty asiakirjassa <A> ja jotka <B>

on hyväksynyt Sertifikaatin<C> mukaisesti.

jak bylo uvedeno v <A> a pozitivně zjištěno

<B> vsouladu sosvědčením<C>.

kako je izloženo u <A> i pozitivno ocijenjeno odstrane

Electromagnetic Compatibility 2014/30/EU

заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление:

erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører:

deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att:

erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at:

ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit:

prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje:

izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi:

teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik:

09

10

11

12

13

14

15

16

estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de

acordo com as nossas instruções:

соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям:

overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser:

respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att

användning sker i överensstämmelse med våra instruktioner:

respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i

henhold til våre instrukser:

vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti:

za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům:

08091011121314

u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama:

15

ob upoštevanju določb:

vastavalt nõuetele:

следвайки клаузите на:

laikantis nuostatų, pateikiamų:

ievērojot prasības, kas noteiktas:

19202122232425

održiavajúc ustanovenia:

11Information*

12Merk*

13Huom*

bunun koşullarına uygun olarak:

delineato nel <A> e giudicato positivamente da<B>

secondo il Certificato<C>.

όπως καθορίζεται στο <A> και κρίνεται θετικά

από το <B> σύμφωνα με το Πιστοποιητικό<C>.

tal como estabelecido em <A> e com o parecer positivo

<B> prema Certifikatu<C>.

14Poznámka*

15Napomena*

Η Daikin Europe N.V. είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής.

A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico.

Компания Daikin Europe N.V. уполномочена составить Комплект технической документации.

Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata.

Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen.

Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen.

07**

08**

09**

10**

11**

12**

de <B> de acordo com o Certificado<C>.

как указано в <A> и в соответствии сположительным

решением <B> согласно Свидетельству<C>.

som anført i <A> og positivt vurderet af <B> ihenhold til

Certifikat<C>.

Hiromitsu Iwasaki

Director

Ostend, 1st of December 2020

declares under its sole responsibility that the air conditioning models to which this declaration relates:

erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist:

CE - DECLARATION-OF-CONFORMITY CE - DECLARACION-DE-CONFORMIDAD CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ERKLÆRING OM-SAMSVAR CE - IZJAVA-O-USKLAĐENOSTI CE - IZJAVA O SKLADNOSTI CE - ATITIKTIES-DEKLARACIJA

CE - KONFORMITÄTSERKLÄRUNG CE - DICHIARAZIONE-DI-CONFORMITA CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - ILMOITUS-YHDENMUKAISUUDESTA CE - MEGFELELŐSÉGI-NYILATKOZAT CE - VASTAVUSDEKLARATSIOON CE - ATBILSTĪBAS-DEKLARĀCIJA

CE - DECLARATION-DE-CONFORMITE CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - OVERENSSTEMMELSESERKLÆRING CE - PROHLÁŠENÍ-O-SHODĚ CE - DEKLARACJA-ZGODNOŚCI CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - VYHLÁSENIE-ZHODY

CE - CONFORMITEITSVERKLARING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARAŢIE-DE-CONFORMITATE CE - UYGUNLUK-BEYANI

déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration:

Daikin Europe N.V.

01

02

03

06Nota*

07Σημείωση*

08Nota*

09Примечание*

10Bemærk*

under iagttagelse af bestemmelserne i:

enligt villkoren i:

gitt i henhold til bestemmelsene i:

noudattaen määräyksiä:

za dodržení ustanovení předpisu:

prema odredbama:

követi a(z):

zgodnie z postanowieniami Dyrektyw:

101112131415161718

verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft:

declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración:

dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione:

δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση:

declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:

04

05

06

FXAA15AUV1B, FXAA20AUV1B, FXAA25AUV1B, FXAA32AUV1B, FXAA40AUV1B, FXAA50AUV1B, FXAA63AUV1B,

07

08

are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions:

der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß

unseren Anweisungen eingesetzt werden:

sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions:

conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze

instructies:

están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras

instrucciones:

sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni:

είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται

01020304050607

σύμφωνα με τις οδηγίες μας:

following the provisions of:

gemäß den Vorschriften der:

conformément aux stipulations des:

EN60335-2-40,

overeenkomstig de bepalingen van:

010203040506070809

în urma prevederilor:

as set out in <A> and judged positively by <B>

according to the Certificate<C>.

wie in <A> aufgeführt und von <B> positiv

beurteilt gemäß Zertifikat<C>.

tel que défini dans <A> et évalué positivement par <B>

conformément au Certificat<C>.

zoals vermeld in <A> en positief beoordeeld door <B>

siguiendo las disposiciones de:

secondo le prescrizioni per:

με τήρηση των διατάξεων των:

de acordo com o previsto em:

в соответствии с положениями:

01Note*

02Hinweis*

03Remarque*

04Bemerk*

overeenkomstig Certificaat<C>.

como se establece en <A> y es valorado

positivamente por <B> de acuerdo con el

Certificado<C>.

Daikin Europe N.V. is authorised to compile the Technical Construction File.

Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen.

05Nota*

01**

02**

Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique.

Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen.

Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica.

Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione.

03**

04**

05**

06**

3P494114-2D

Sisällysluettelo

Sisällysluettelo

1 Tietoja asiakirjasta 3

1.1 Tietoa tästä asiakirjasta............................................................. 3

2 Asentajaa koskevat turvallisuusohjeet 4

2.1 Ohjeita R32-kylmäainetta käyttäviä laitteita varten ................... 4

2.1.1 Asennustilavaatimukset .............................................. 5

Käyttäjälle 5

3 Käyttäjän turvallisuusohjeet 5

3.1 Yleistä........................................................................................ 5

3.2 Ohjeet turvallista käyttöä varten ................................................ 6

4 Tietoja järjestelmästä 8

4.1 Järjestelmän sijoittelu ................................................................ 8

5 Käyttöliittymä 9
6 Käyttö 9

6.1 Toiminta-alue............................................................................. 9

6.2 Tietoja toimintatiloista................................................................ 9

6.2.1 Perustoimintatilat ........................................................ 9

6.2.2 Erikoislämmitystoimintatilat......................................... 10

6.2.3 Ilmavirran suunta ........................................................ 10

6.3 Järjestelmän käyttäminen.......................................................... 10

7 Kunnossapito ja huolto 10

7.1 Huoltoa ja kunnossapitoa koskevia varotoimenpiteitä............... 10

7.2 Yksikön puhdistaminen ............................................................. 11

7.2.1 Ilman ulostulon ja ulkopinnan puhdistus ..................... 11

7.2.2 Etupaneelin puhdistaminen......................................... 11

7.2.3 Ilmansuodattimen puhdistaminen ............................... 11

7.3 Tietoja kylmäaineesta................................................................ 12

7.3.1 Tietoja kylmäaineen vuotoanturista ............................ 12

8 Vianetsintä 13
9 Siirtäminen 13
10 Hävittäminen 13

13.1 Kylmäaineputkiston valmistelu ................................................... 19

13.1.1 Kylmäaineputkiston vaatimukset.................................. 19

13.1.2 Jäähdytysputkiston eristys........................................... 19

13.2 Kylmäaineputkiston liitännät....................................................... 19

13.2.1 Kylmäaineputkiston liittäminen sisäyksikköön ............. 19

14 Sähköasennus 19

14.1 Tavallisten johdotusosien tekniset tiedot.................................... 20

14.2 Sähköjohtojen liittäminen sisäyksikköön .................................... 20

15 Sisäyksikön asennuksen viimeistely 21

15.1 Yksikön kiinnittäminen asennuslevyyn ....................................... 21

16 Käyttöönotto 21

16.1 Tarkistuslista ennen käyttöönottoa............................................. 21

16.2 Koekäytön suorittaminen............................................................ 21

17 Configuration 21

17.1 Kenttäasetus .............................................................................. 21

18 Tekniset tiedot 23

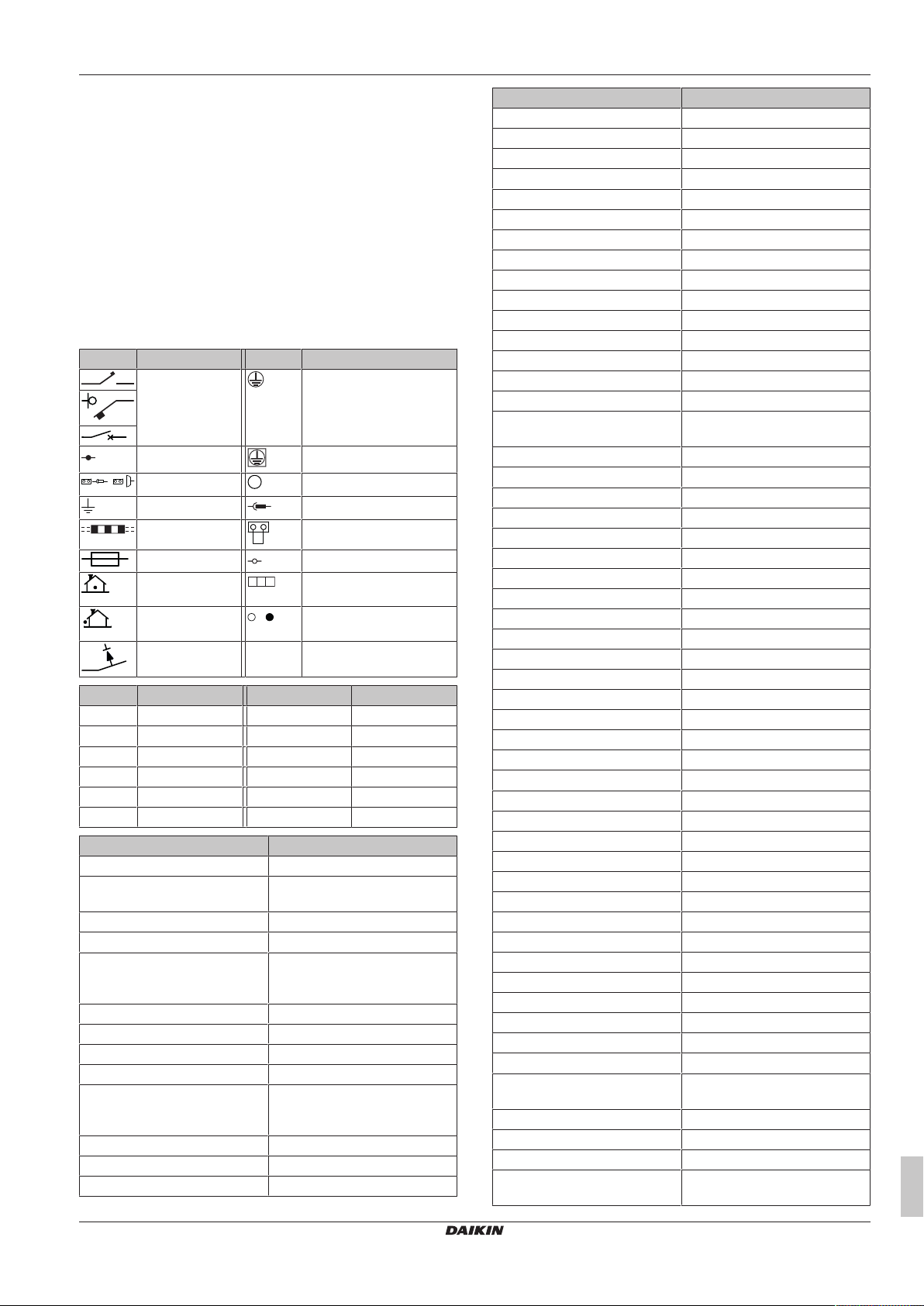

18.1 Kytkentäkaavio ........................................................................... 23

18.1.1 Yhdistetty kytkentäkaavion selitys ............................... 23

1 Tietoja asiakirjasta

1.1 Tietoa tästä asiakirjasta

Kohdeyleisö

Valtuutetut asentajat + loppukäyttäjät

TIETOJA

Tämä laite on tarkoitettu ammattilaisten ja koulutettujen
käyttäjien käyttöön liikkeissä, kevyessä teollisuudessa ja
maatiloilla, sekä maallikoiden käyttöön kaupallisissa
toimissa.

VAROITUS

Varmista, että asennus, huolto, korjaus ja käytetyt
materiaalit noudattavat Daikin-ohjeita sekä sovellettavaa
lainsäädäntöä ja että niitä suorittavat vain valtuutetut
henkilöt. Euroopassa ja alueilla, joissa sovelletaan IEC­standardeja, sovellettava standardi on EN/IEC 60335-2-40.

Asentajalle 13

11 Tietoja pakkauksesta 13

11.1 Sisäyksikkö................................................................................ 13

11.1.1 Varusteiden poistaminen sisäyksiköstä ...................... 13

12 Yksikön asennus 13

12.1 Asennuspaikan valmisteleminen ............................................... 13

12.1.1 Sisäyksikön asennuspaikan vaatimukset.................... 13

12.2 Yksikön avaaminen ja sulkeminen ............................................ 14

12.2.1 Etupaneelin irrottaminen............................................. 14

12.2.2 Etupaneelin asentaminen ........................................... 14

12.2.3 Etusäleikön irrottaminen ............................................. 14

12.2.4 Etusäleikön asentaminen............................................ 15

12.2.5 Huoltokannen avaaminen ........................................... 15

12.2.6 Huoltokannen sulkeminen........................................... 15

12.3 Sisäyksikön kiinnitys.................................................................. 15

12.3.1 Asennuslevyn asentaminen........................................ 15

12.3.2 Reiän poraaminen seinään......................................... 16

12.3.3 Putkiaukon suojuksen irrottaminen............................. 17

12.3.4 Yksikön ripustaminen asennuslevyyn......................... 17

12.3.5 Putkien vieminen seinän reiän läpi ............................. 17

12.3.6 Tyhjennyksestä huolehtiminen.................................... 17

13 Putkiston asennus 19

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asiakirjasarja

Tämä asiakirja on osa asiakirjasarjaa. Asiakirjasarjaan kuuluvat:
▪ Yleiset varotoimet:

▪ Turvallisuusohjeita, jotka on luettava ennen asennusta

▪ Muoto: Paperi (sisäyksikön laatikossa)

▪ Sisäyksikön asennus- ja käyttöopas:

▪ Asennus- ja käyttöohjeet

▪ Muoto: Paperi (sisäyksikön laatikossa)

▪ Asentajan ja käyttäjän viiteopas:

▪ Asennuksen valmistelu, hyvät menettelytavat, viitetiedot…

▪ Yksityiskohtaiset vaiheittaiset ohjeet ja taustatiedot perus- ja

edistynyttä käyttöä varten

▪ Muoto: Digitaaliset tiedostot osoitteessa http://

www.daikineurope.com/support-and-manuals/product­information/

Mukana toimitettujen asiakirjojen uusimmat versiot voivat olla
saatavilla alueesi Daikin-sivustolta tai jälleenmyyjän kautta.

Alkuperäinen asiakirja on laadittu englanniksi. Kaikki muut kielet ovat
käännöksiä.

Asennus- ja käyttöopas

3

2 Asentajaa koskevat turvallisuusohjeet

Tekniset rakennetiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko sarja on saatavana kohteesta

Daikin Business Portal (todentaminen vaaditaan).

2 Asentajaa koskevat

turvallisuusohjeet

Noudata aina seuraavia turvallisuusohjeita ja -määräyksiä.

Yleistä

VAROITUS

Varmista, että asennus, huolto, korjaus ja käytetyt
materiaalit noudattavat Daikin-ohjeita sekä sovellettavaa
lainsäädäntöä ja että niitä suorittavat vain valtuutetut
henkilöt. Euroopassa ja alueilla, joissa sovelletaan IEC­standardeja, sovellettava standardi on EN/IEC 60335-2-40.

Yksikön asennus (katso "12Yksikön asennus"[413])

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti
toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa
oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

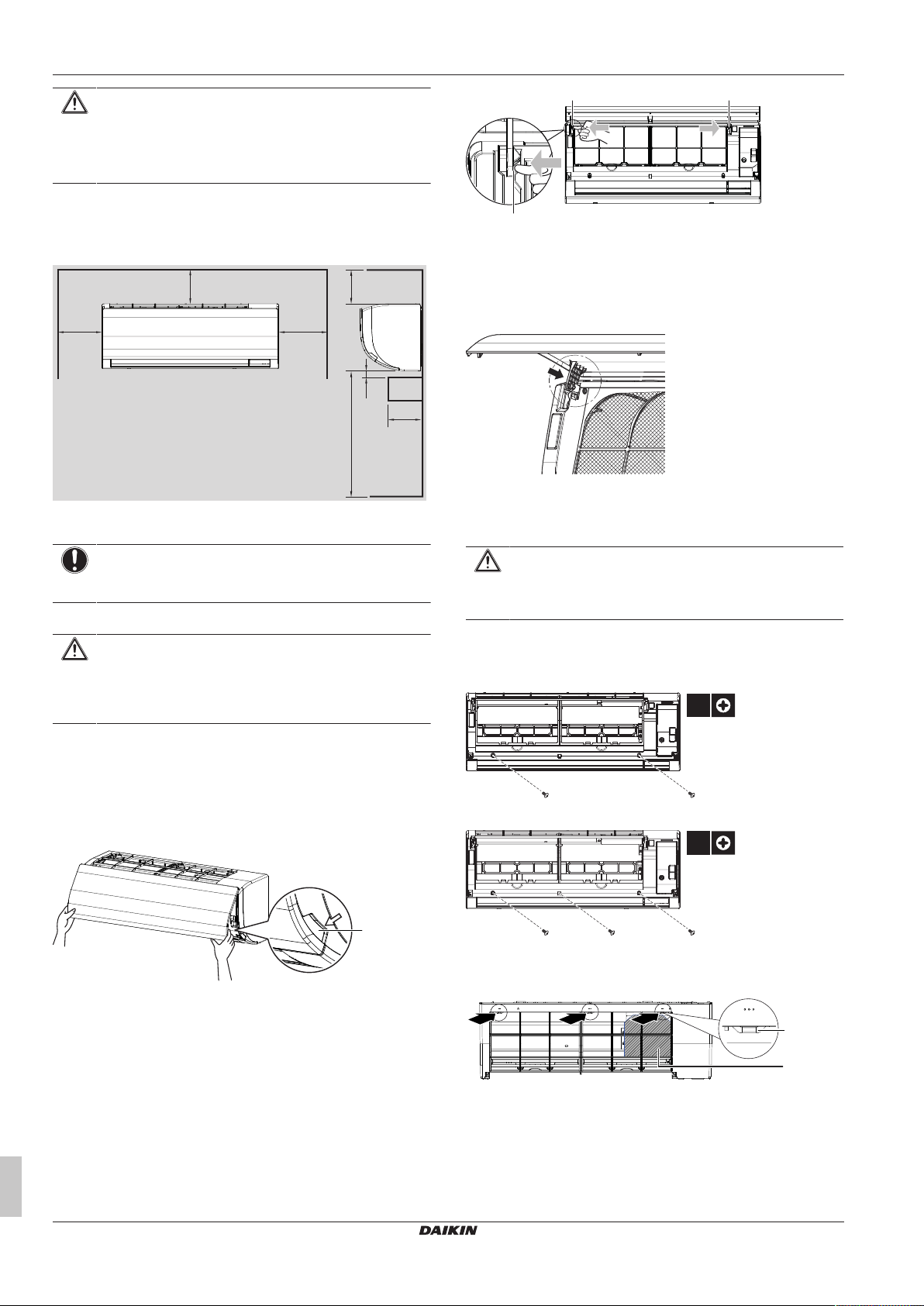

HUOMIO

Laite ei julkisessa käytössä; asenna se suljetulle alueelle,
jonne ei ole helppo päästä.

Sekä sisä- että ulkoyksikkö voidaan sijoittaa toimisto- tai
kevyeen teollisuusympäristöön.

HUOMIO

Jos seinässä on metallirunko tai -levy, käytä seinään
upotettua putkea ja suojusta läpivientireiässä
kuumenemisen, sähköiskun tai tulipalon ehkäisemiseksi.

Kylmäaineputkien asennus (katso "13Putkiston

asennus"[419])

HUOMIO

Putkisto täytyy asentaa kohdan "13 Putkiston

asennus" [4 19] ohjeiden mukaisesti. Vain uusimman

ISO14903-version mukaisia mekaanisia liitoksia (esim.
juotos+laippaliitännät) saa käyttää.

HUOMIO

▪ ÄLÄ käytä mineraaliöljyä laipoitettuun osaan.

▪ ÄLÄ käytä aiempien asennusten putkia uudelleen.

▪ ÄLÄ koskaan asenna kuivaajaa tähän R32-yksikköön,

jotta sen käyttöikä voitaisiin taata. Kuivausaine saattaa
liueta ja vahingoittaa järjestelmää.

HUOMIO

▪ Virheellinen laipoitus voi aiheuttaa kylmäainekaasun

vuodon.

▪ ÄLÄ käytä laippoja uudelleen. Käytä uusia laippoja

estämään kylmäainekaasun vuoto.

▪ Käytä yksikön mukana toimitettuja laippamuttereita.

Muiden laippamutterien käyttö voi aiheuttaa
kylmäkaasun vuotoja.

HUOMIO

Asenna kylmäaineputket tai -komponentit asentoon, jossa
ne eivät todennäköisesti pääse altistumaan millekään
aineelle, joka voisi syövyttää kylmäainetta sisältäviä
komponentteja, ellei komponentteja ole valmistettu
syöpymättömistä materiaaleista tai suojattu
asianmukaisesti syöpymiseltä.

Sähköasennus (katso "14Sähköasennus"[419])

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset, ja niiden on täytettävä sovellettavan
lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien paikan päällä hankittavien komponenttien ja

kaikkien sähköasennusten on täytettävä soveltuvan
lainsäädännön määräykset.

VAROITUS

▪ Jos virransyötöstä puuttuu tai on vääränlainen

nollajohdin, laitteisto voi rikkoutua.

▪ Suorita maadoitus oikein. ÄLÄ maadoita yksikköä

vesijohtoon, ylijännitesuojaan tai puhelimen maahan.
Epätäydellinen maadoitus voi aiheuttaa sähköiskun.

▪ Asenna vaaditut sulakkeet tai virtakatkaisimet.

▪ Kiinnitä sähköjohdot kaapelisiteillä niin, että ne EIVÄT

ole yhteydessä teräviin reunoihin tai putkistoon,
etenkään korkeapainepuolella.

▪ ÄLÄ käytä teipattuja johtoja, kerrattuja johtimia,

jatkojohtoja tai liitäntää tähtijärjestelmästä. Ne voivat
aiheuttaa ylikuumenemisen, sähköiskun tai tulipalon.

▪ ÄLÄ asenna vaihekondensaattoria, koska tässä

yksikössä on invertteri. Vaihekondensaattori heikentää
suorituskykyä ja voi aiheuttaa onnettomuuksia.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

VAROITUS

Käytä kaikkien napojen irtikytkentä tyyppistä katkaisinta,
jossa katkojan kärkiväli on vähintään 3mm ja joka tarjoaa
täyden katkaisun ylijänniteluokassa III.

VAROITUS

Jos virransyöttöjohto on vaurioitunut, se täytyy antaa
valmistajan, sen huoltoedustajan tai vastaavan pätevän
henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

HUOMIO

▪ Jokainen sisäyksikkö täytyy yhdistää erilliseen

käyttöliittymään. Vain turvajärjestelmän kanssa
yhteensopivaa kaukosäädintä saa käyttää
käyttöliittymänä. Katso kaukosäätimen yhteensopivuus
teknisistä tiedoista (esim. BRC1H52/82*).

▪ Käyttöliittymä täytyy aina laittaa samaan huoneeseen

sisäyksikön kanssa. Katso lisätietoja käyttöliittymän
asennus- ja käyttöoppaasta.

2.1 Ohjeita R32-kylmäainetta käyttäviä laitteita varten

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

Asennus- ja käyttöopas

4

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10

3 Käyttäjän turvallisuusohjeet

VAROITUS

▪ ÄLÄ puhkaise tai polta.

▪ ÄLÄ yritä nopeuttaa sulatusprosessia tai puhdistaa

laitetta muilla kuin valmistajan suosittelemilla
toimenpiteillä.

▪ Huomaa, että R32-kylmäaine EI sisällä hajua.

VAROITUS

Laitetta täytyy säilyttää niin, että vältetään mekaaniset
vauriot, hyvällä ilmanvaihdolla varustetussa huoneessa,
jossa ei ole jatkuvasti toimivia syttymislähteitä (esimerkiksi
avotuli, toiminnassa oleva kaasutoiminen laite tai
toiminnassa oleva sähkölämmitin), ja huoneen koon tulee
olla alla olevan määrityksen mukainen.

VAROITUS

Varmista, että asennus, huolto, kunnossapito ja korjaus
noudattavat Daikin-ohjeita ja sovellettavaa lainsäädäntöä
(esimerkiksi kansallisia kaasumääräyksiä) ja että niitä
suorittavat vain valtuutetut henkilöt.

VAROITUS

Jos yksi tai useampi huone on yhdistetty yksikköön
kanavajärjestelmää käyttämällä, varmista, että:

▪ toimivia syttymislähteitä ei ole (esimerkki: avotuli,

toiminnassa oleva kaasutoiminen laite tai toiminnassa
oleva sähkölämmitin), mikäli lattiapinta-ala on pienempi
kuin minimilattiapinta-ala A (m²).

▪ kanaviin ei ole asennettu lisälaitteita, jotka voivat olla

mahdollisia syttymislähteitä (esimerkki: kuumat pinnat,
joiden lämpötila ylittää 700°C, ja sähkökytkentälaite);

▪ kanavissa käytetään vain valmistajan hyväksymiä

lisälaitteita;

▪ ilman tulo- ja poistoaukko on liitetty suoraan samaan

huoneeseen kanavalla. Älä käytä tiloja, kuten riippuvaa
sisäkattoa, ilman tulo- tai poistoaukon kanavana.

HUOMIOITAVAA

▪ Ryhdy varotoimiin kylmäaineputkiston liiallisen tärinän

tai painevaihtelun estämiseksi.

▪ Suojalaitteet, putket ja kiinnikkeet on suojattava

mahdollisimman hyvin haitallisilta
ympäristövaikutuksilta.

▪ Pitkin putkistojen laajentumiseen ja supistumiseen on

varauduttava.

▪ Jäähdytysjärjestelmien putket on suunniteltava niin,

että minimoidaan järjestelmää vaurioittavan hydraulisen
iskun todennäköisyys.

▪ Sisälaitteisto ja -putket täytyy kiinnittää tukevasti ja

suojata niin, että esim. huonekalujen siirtäminen tai
saneeraustoimet eivät voi puhkaista vahingossa
laitteistoa tai putkia.

HUOMIO

ÄLÄ käytä mahdollisia sytytyslähteitä kylmäainevuotojen
etsimiseen tai tunnistamiseen.

HUOMIOITAVAA

▪ Älä käytä uudelleen aiemmin käytettyjä liitoksia ja

kuparitiivisteitä.

▪ Asennuksen aikana kylmäainejärjestelmän osien väliin

tehtyihin liitoksiin tulee päästä käsiksi huoltotarkoituksia
varten.

2.1.1 Asennustilavaatimukset

HUOMIO

Järjestelmän kylmäaineen kokonaistäyttö ei saa ylittää
pienimmän palveltavan huoneen minimilattiapinta-alan
vaatimuksia. Katso sisäyksiköiden minimilattiapinta-alan
vaatimukset ulkoyksikön asennus- ja käyttöoppaasta.

VAROITUS

Tämä laite sisältää R32-kylmäainetta. Katso ulkoyksikön
asennus- ja käyttöoppaasta sen huoneen minimilattiapinta­ala, jossa laitetta säilytetään.

Käyttäjälle

3 Käyttäjän turvallisuusohjeet

Noudata aina seuraavia turvallisuusohjeita ja -määräyksiä.

3.1 Yleistä

VAROITUS

Jos ET ole varma siitä, kuinka laitetta
käytetään, ota yhteyttä asentajaan.

HUOMIOITAVAA

▪ Putkisto täytyy suojata fyysisiltä vaurioilta.

▪ Putkiston asennus täytyy pitää minimissään.

VAROITUS

Vähintään 8-vuotiaat lapset ja henkilöt,
joilla on rajoittunut fyysinen,
aistimuksellinen tai henkinen
kapasiteetti tai joilla ei ole riittävästi
kokemusta ja tietämystä, saavat
käyttää tätä laitetta vain, jos he ovat

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

5

3 Käyttäjän turvallisuusohjeet

saaneet valvontaa tai opastusta
laitteen turvallisesta käytöstä ja
ymmärtävät siihen liittyvät vaarat.

Lapset eivät saa leikkiä laitteella.
Lapset eivät saa suorittaa

puhdistamista ja käyttäjän huoltoa
ilman valvontaa.

VAROITUS

Sähköiskujen ja tulipalojen
estämiseksi:

▪ ÄLÄ huuhtele yksikköä.
▪ ÄLÄ käytä yksikköä märillä käsillä.
▪ ÄLÄ aseta mitään nesteitä sisältäviä

esineitä yksikön päälle.

HUOMIO

▪ ÄLÄ aseta mitään esineitä tai laitteita

yksikön päälle.

▪ ÄLÄ kiipeä yksikön päälle tai istu tai

seiso sen päällä.

▪ Yksiköissä on seuraava symboli:

Se tarkoittaa, että sähkö- ja elektroniikkalaitteita EI saa laittaa
lajittelemattomaan talousjätteeseen. ÄLÄ yritä purkaa järjestelmää
itse: järjestelmän purku sekä kylmäaineen, öljyn ja muiden
materiaalien käsittely on jätettävä valtuutetun asentajan tehtäväksi
sovellettavien lakisääteisten määräysten mukaisesti.
Yksiköt täytyy käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten. Huolehtimalla
siitä, että tuote hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle. Voit kysyä lisätietoja asentajalta tai paikallisilta
viranomaisilta.

▪ Paristoissa on seuraava symboli:

Se tarkoittaa, että paristoja EI saa laittaa lajittelemattomaan
talousjätteeseen. Jos symbolin alapuolella on kemiallinen merkki,
kyseinen kemiallinen merkki tarkoittaa, että paristo sisältää
raskasmetallia tietyn rajan ylittävän määrän verran.
Mahdollisia kemiallisia symboleja ovat: Pb: lyijy (>0,004%).
Käytetyt paristot on käsiteltävä erikoistuneessa
käsittelylaitoksessa uudelleenkäyttöä varten. Huolehtimalla siitä,
että käytetyt paristot hävitetään asianmukaisesti, autat estämään
mahdollisia negatiivisia seurauksia ympäristölle ja ihmisten
terveydelle.

3.2 Ohjeet turvallista käyttöä varten

VAROITUS

▪ Älä muuta, pura, irrota, asenna

uudelleen tai korjaa yksikköä itse,
sillä virheellinen purkaminen tai
asennus voi aiheuttaa sähköiskun tai
tulipalon. Ota yhteyttä
jälleenmyyjään.

▪ Jos kylmäainetta vahingossa vuotaa,

varmista, ettei avotulta ole.
Kylmäaine on täysin turvallista,
myrkytöntä ja hieman tulenarkaa,
mutta se muodostaa myrkyllistä
kaasua, jos sitä pääsee vuotamaan
huoneeseen, jossa on
tuuletinlämmittimistä, kaasuliesistä
tms. tulevaa tulenarkaa ilmaa. Anna
aina pätevän asentajan varmistaa
ennen käytön jatkamista, että
vuotokohta on korjattu.

HUOMIO

Yksikössä on sähkötoimisia
turvatoimia, kuten kylmäaineen
vuotoilmaisin. Jotta yksikkö olisi
tehokas, sen täytyy saada sähkövirtaa
koko ajan asennuksen jälkeen lyhyitä
huoltokatkoja lukuun ottamatta.

HUOMIO

▪ ÄLÄ koskaan kosketa säätimen

sisäosia.

▪ ÄLÄ irrota etupaneelia. Eräiden

sisällä olevien osien koskettaminen
on vaarallista ja voi aiheuttaa
toimintahäiriöitä. Jos sisällä olevia
osia täytyy tarkastaa tai säätää, ota
yhteys jälleenmyyjään.

VAROITUS

Tämä yksikkö sisältää sähköisiä ja
kuumia osia.

VAROITUS

Varmista ennen yksikön käyttöä, että
asentaja on suorittanut asennuksen
oikein.

Asennus- ja käyttöopas

6

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10

3 Käyttäjän turvallisuusohjeet

HUOMIO

Pitkällinen altistuminen ilmavirralle on
epäterveellistä.

HUOMIO

Happivajeen välttämiseksi tuuleta
huonetta riittävästi, jos polttimen
sisältävää laitetta käytetään yhdessä
järjestelmän kanssa.

HUOMIO

ÄLÄ käytä järjestelmää, kun käytetään
huoneen kaasutustyyppistä
hyönteismyrkkyä. Yksikköön voi
kerääntyä kemikaaleja, mikä voi
vaarantaa kemikaaleille yliherkkien
henkilöiden terveyden.

HUOMIO

▪ Käytä aina käyttöliittymää läpän

kulman säätämiseen. Kun läppä
kääntyy ja sitä yritetään siirtää väkisin
käsin, mekanismi särkyy.

▪ Ole varovainen, kun säädät

kaihdinsäleitä. Ilman ulostuloaukon
sisällä on nopeasti pyörivä tuuletin.

HUOMIO

Älä koskaan altista pikkulapsia,
kasveja tai eläimiä suoraan ilmavirralle.

VAROITUS

ÄLÄ laita sisä- ja/tai ulkoyksikön alle
mitään sellaista, joka saattaa kastua.
Muuten yksikön tai kylmäaineputkien
kondensaatio, ilmansuodattimen
likaisuus tai poiston tukkeuma voi
aiheuttaa tippumista, ja yksikön
alapuolella olevat esineet voivat
likaantua tai vaurioitua.

VAROITUS

Älä aseta tulenarkaa suihkepulloa
ilmastointilaitteen lähelle tai käytä
suihkeita yksikön läheisyydessä.
Seurauksena saattaa olla tulipalo.

Kunnossapito ja huolto (katso "7Kunnossapito ja

huolto"[410])

HUOMIO: Kiinnitä huomiota
tuulettimeen!

On vaarallista tarkastaa yksikkö, kun
tuuletin on käynnissä.

Muista kytkeä pääkytkin pois päältä
ennen minkään huoltotoimenpiteen
suorittamista.

HUOMIO

ÄLÄ laita sormia, keppejä tai muita
esineitä ilman ulostulo- tai
sisäänmenoaukkoon. Koska tuuletin
pyörii suurella nopeudella, se aiheuttaa
vammoja.

VAROITUS

Älä koskaan vaihda palaneen
sulakkeen tilalle sulaketta, jolla on
väärä ampeeriarvo, tai muuta johtoa.
Rautalangan tai kuparijohdon
käyttäminen saattaa vaurioittaa
yksikköä tai aiheuttaa tulipalon.

HUOMIO

Tarkista laitteen pitkään kestäneen
käytön jälkeen, että sen teline ja
varusteet eivät ole vaurioituneet.
Muuten yksikkö voi pudota ja aiheuttaa
vammoja.

HUOMIO

Muista katkaista kaikki virransyötöt
ennen päätelaitteiden käsittelemistä.

VAARA: SÄHKÖISKUN VAARA

Pysäytä toiminta ja katkaise kaikki
virransyötöt ennen ilmastointilaitteen
tai ilmansuodattimen puhdistamista.
Muuten seurauksena voi olla sähköisku
ja loukkaantuminen.

VAROITUS

Ole varovainen tikkaiden kanssa
korkeissa paikoissa työskenneltäessä.

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

HUOMIO

Kytke yksikkö pois päältä ennen ilman
ulostulon, ulkopinnan, etupaneelin ja
ilmansuodattimen puhdistamista.

Asennus- ja käyttöopas

7

4 Tietoja järjestelmästä

VAROITUS

ÄLÄ anna sisäyksikön kastua.
Mahdollinen seuraus: sähköisku tai
tulipalo.

Tietoja kylmäaineesta (katso "7.3Tietoja kylmäaineesta"[412])

VAROITUS: LIEVÄSTI
TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on
lievästi tulenarkaa.

VAROITUS

Laitetta täytyy säilyttää huoneessa,
jossa ei ole jatkuvasti toimivia
syttymislähteitä (esimerkiksi avotuli,
toiminnassa oleva kaasutoiminen laite
tai toiminnassa oleva sähkölämmitin).

VAROITUS

▪ ÄLÄ puhkaise tai polta

kylmäainekierron osia.

▪ ÄLÄ käytä muita kuin valmistajan

suosittelemia puhdistusaineita tai
yritä nopeuttaa sulatusprosessia
muilla kuin valmistajan suosittelemilla
toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva

kylmäaine on hajutonta.

VAROITUS

Yksikön sisällä oleva kylmäaine on
lievästi tulenarkaa mutta ei yleensä
vuoda. Jos kylmäainetta vuotaa
huoneeseen ja joutuu kontaktiin
polttimen, lämmittimen tai keittotason
liekin kanssa, seurauksena voi olla
tulipalo tai vahingollisen kaasun
muodostumista.

Sammuta kaikki polttoainelämmittimet,
tuuleta huone, ja ota yhteys laitteen
myyjään.

Älä käytä yksikköä ennen kuin
huoltohenkilö on vahvistanut, että osa,
josta kylmäainetta vuosi, on korjattu.

Vianetsintä (katso "8Vianetsintä"[413])

VAROITUS
Jos jotakin epätavallista tapahtuu

(palaneen käryä tms.), lopeta käyttö
ja katkaise virta.

Yksikön käytön jatkaminen tällaisissa
olosuhteissa voi aiheuttaa
rikkoutumisen, sähköiskun tai tulipalon.
Ota yhteys jälleenmyyjään.

4 Tietoja järjestelmästä

VAROITUS

▪ Älä muuta, pura, irrota, asenna uudelleen tai korjaa

yksikköä itse, sillä virheellinen purkaminen tai asennus
voi aiheuttaa sähköiskun tai tulipalon. Ota yhteyttä
jälleenmyyjään.

▪ Jos kylmäainetta vahingossa vuotaa, varmista, ettei

avotulta ole. Kylmäaine on täysin turvallista, myrkytöntä
ja hieman tulenarkaa, mutta se muodostaa myrkyllistä
kaasua, jos sitä pääsee vuotamaan huoneeseen, jossa
on tuuletinlämmittimistä, kaasuliesistä tms. tulevaa
tulenarkaa ilmaa. Anna aina pätevän asentajan
varmistaa ennen käytön jatkamista, että vuotokohta on
korjattu.

HUOMIOITAVAA

Älä käytä järjestelmää muihin tarkoituksiin. Laadun
heikkenemisen välttämiseksi älä käytä yksikköä
tarkkuuslaitteiden, ruoan, kasvien, eläinten tai taideteosten
jäähdytykseen.

HUOMIOITAVAA

Järjestelmän myöhemmät muutokset tai laajennukset:

Täydellinen kuvaus sallituista yhdistelmistä (järjestelmän
myöhempää laajennusta varten) on saatavana teknisissä
rakennetiedoissa. Tutustu kuvaukseen. Pyydä asentajalta
lisätietoja ja ammattimaisia neuvoja.

HUOMIO

Yksikössä on sähkötoimisia turvatoimia, kuten
kylmäaineen vuotoilmaisin. Jotta yksikkö olisi tehokas, sen
täytyy saada sähkövirtaa koko ajan asennuksen jälkeen
lyhyitä huoltokatkoja lukuun ottamatta.

4.1 Järjestelmän sijoittelu

TIETOJA

Seuraava kuva on esimerkki ja se EI välttämättä vastaa
järjestelmäsi kaaviota.

VAROITUS

Anturi täytyy vaihtaa jokaisen
tunnistuksen jälkeen tai käyttöiän
päätyttyä. Vain valtuutettu henkilö saa
vaihtaa anturin.

Asennus- ja käyttöopas

8

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10

a

b

c c c

b b

a Ulkoyksikkö

ca b

d

e f

g

b Sisäyksikkö
c Käyttöliittymä

a Ilmansuodatin
b Etupaneeli
c Huoltokansi
d Etusäleikkö
e Kylmäaineputket

f Tyhjennysletku

g Sähköjohdot

5 Käyttöliittymä

6 Käyttö

6.1 Toiminta-alue

TIETOJA

Katso toimintarajat liitetyn ulkoyksikön asennusoppaasta.

6.2 Tietoja toimintatiloista

TIETOJA

Eräät toimintatilat eivät ole käytettävissä asennetun
järjestelmän mukaan.

▪ Huonelämpötilasta riippuen ilmavirran nopeus voi säätyä

automaattisesti tai tuuletin voi pysähtyä välittömästi. Tämä ei ole
vika.

▪ Jos päävirtakytkin kytketään pois päältä käytön aikana, käyttö

alkaa automaattisesti uudelleen kun virta palaa.

▪ Asetuspiste. Jäähdytys-, lämmitys- ja automaattitoimintatilojen

tavoitelämpötila.

▪ Esto. Toiminto, joka pitää huonelämpötilan määrätyllä alueella,

kun järjestelmä on sammutettu (käyttäjän, ajastintoiminnon tai
OFF-ajastimen toimesta).

6.2.1 Perustoimintatilat

Sisäyksikkö voi toimia eri toimintatiloissa.

Kuvake Käyttötila

Jäähdytys. Tässä tilassa jäähdytys käynnistyy

tarvittaessa asetuspisteen tai estotoiminnan mukaan.

5 Käyttöliittymä

HUOMIO

▪ ÄLÄ koskaan kosketa säätimen sisäosia.

▪ ÄLÄ irrota etupaneelia. Eräiden sisällä olevien osien

koskettaminen on vaarallista ja voi aiheuttaa
toimintahäiriöitä. Jos sisällä olevia osia täytyy tarkastaa
tai säätää, ota yhteys jälleenmyyjään.

HUOMIOITAVAA

Älä pyyhi säätimen käyttöpaneelia bentseenillä, tinnerillä,
kemiallisella pölyliinalla tms. Paneeli voi saada värivirheitä,
tai pinnoitus voi kuoriutua pois. Jos se on hyvin likainen,
kastele pyyhe vedellä laimennetulla neutraalilla
pesuaineella, purista se kuivaksi ja pyyhi paneeli
puhtaaksi. Pyyhi toisella kuivalla pyyhkeellä.

HUOMIOITAVAA

Älä milloinkaan paina käyttöliittymän painiketta kovalla,
suipolla esineellä. Käyttöliittymä saattaa vaurioitua.

HUOMIOITAVAA

Älä milloinkaan vedä tai kierrä käyttöliittymän sähköjohtoa.
Yksikkö saattaa mennä epäkuntoon.

Tässä käyttöoppaassa on järjestelmän päätoimintojen yleiskuvaus.

Lisätietoja kaukosäätimessä on asennetun kaukosäätimen
käyttöoppaassa.

Lämmitys. Tässä tilassa lämmitys käynnistyy
tarvittaessa asetuspisteen tai estotoiminnan mukaan.

Vain tuuletin. Tässä tilassa ilma kiertää ilman
lämmitystä tai jäähdytystä.

Kuivaus. Tässä tilassa lasketaan ilman kosteutta ja
lämpötila nousee vain hieman.

Lämpötilaa ja tuulettimen nopeutta ohjataan
automaattisesti, eikä niitä voida ohjata ohjaimella.

Kuivaustoiminta ei toimi, jos huonelämpötila on liian
alhainen.

Automaattinen. Automaattisessa tilassa sisäyksikkö
vaihtaa automaattisesti lämmitys- ja jäähdytystilan
välillä asetuspisteen mukaan.

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

9

7 Kunnossapito ja huolto

a

b

aa

6.2.2 Erikoislämmitystoimintatilat

Toiminta Kuvaus

Jäänpoisto Järjestelmä siirtyy

automaattisesti jäänpoistotilaan,
jotta estetään
lämmityskapasiteetin
menettäminen ulkoyksikköön
kertyneen huurteen takia.

Jäänpoistotoiminnan aikana
sisäyksikön tuuletin pysähtyy ja
seuraava kuvake näkyy
aloitusnäytössä:

Järjestelmä jatkaa normaalia
toimintaa noin 6–8 minuutin
kuluttua.

Kuumakäynnistys Kuumakäynnistyksen aikana

sisäyksikön tuuletin pysähtyy ja
seuraava kuvake näkyy
aloitusnäytössä:

6.2.3 Ilmavirran suunta

Milloin. Säädä ilmavirran suuntaa tarpeen mukaan.
Mitä. Järjestelmä suuntaa ilmavirran eri tavoin käyttäjän valinnan

mukaan.

TIETOJA

Katso tietoja ilmavirran pystysuunnan asettamisesta
käytettävän käyttöliittymän viiteoppaasta tai
käyttöohjeesta.

2 Ilmavirran vaakasuunta

▪ Ilmavirran vaakasuunta: säätämällä käsin pystysiipien

(kaihdinsäleiden) asentoa.

Pystysuorien siipien (kaihdinsäleiden) säätö

1 Säädä vaakasiipiä käyttöliittymää käyttämällä, jotta pääset

helposti käsiksi pystysiipien nuppeihin.

2 Tartu nuppeihin ja siirrä niitä hieman alaspäin.
3 Pidä nupeista kiinni ja säädä vasemmalle tai oikealle haluttuun

asentoon.

a Nupit

TIETOJA

Jos yksikkö on asennettu huoneen nurkkaan,
kaihdinsäleiden täytyy osoittaa poispäin seinästä.
Tehokkuus laskee, jos seinä estää ilmavirtaa.

HUOMIO

▪ Käytä aina käyttöliittymää läpän kulman säätämiseen.

Kun läppä kääntyy ja sitä yritetään siirtää väkisin käsin,
mekanismi särkyy.

▪ Ole varovainen, kun säädät kaihdinsäleitä. Ilman

ulostuloaukon sisällä on nopeasti pyörivä tuuletin.

1 Ilmavirran pystysuunta

Seuraavat ilmavirran pystysuunnat voidaan asettaa käyttöliittymää
käyttämällä:

Suunta Näyttö

Kiinteä asento. Sisäyksikkö

puhaltaa ilmaa yhdessä 5
kiinteästä asennosta.

Heilahtelu. Sisäyksikkö vaihtelee
5 asennon välillä.

Huomautus: Vaakasuorien siipien (läppien) suositeltu asento
vaihtelee käyttötilan mukaan.

6.3 Järjestelmän käyttäminen

TIETOJA

Katso tietoja toimintatilan tai muiden asetusten
tekemisestä käyttöliittymän viiteoppaasta tai
käyttöohjeesta.

7 Kunnossapito ja huolto

7.1 Huoltoa ja kunnossapitoa koskevia varotoimenpiteitä

HUOMIOITAVAA

Kunnossapito TÄYTYY tehdä valtuutetun asentajan tai
huoltoedustajan toimesta.

Huolto kannattaa tehdä vähintään kerran vuodessa.
Sovellettava lainsäädäntö saattaa kuitenkin vaatia
lyhyempiä huoltovälejä.

HUOMIO

ÄLÄ laita sormia, keppejä tai muita esineitä ilman ulostulo­tai sisäänmenoaukkoon. Koska tuuletin pyörii suurella
nopeudella, se aiheuttaa vammoja.

HUOMIOITAVAA

Älä koskaan tarkasta tai huolla laitetta itse. Pyydä pätevää
huoltomiestä suorittamaan nämä työt. Loppukäyttäjä voi
kuitenkin puhdistaa ilman ulostulon, ulkopinnan,
etupaneelin ja ilmansuodattimen.

Asennus- ja käyttöopas

10

a Jäähdytystoiminta
b Lämmitystoiminta

FXAA15~63AUV1B

VRV-järjestelmän ilmastointilaite

3P622285-1B – 2020.10

7 Kunnossapito ja huolto

a

VAROITUS

Älä koskaan vaihda palaneen sulakkeen tilalle sulaketta,
jolla on väärä ampeeriarvo, tai muuta johtoa. Rautalangan
tai kuparijohdon käyttäminen saattaa vaurioittaa yksikköä
tai aiheuttaa tulipalon.

HUOMIO

Tarkista laitteen pitkään kestäneen käytön jälkeen, että
sen teline ja varusteet eivät ole vaurioituneet. Muuten
yksikkö voi pudota ja aiheuttaa vammoja.

HUOMIO

Muista katkaista kaikki virransyötöt ennen päätelaitteiden
käsittelemistä.

VAARA: SÄHKÖISKUN VAARA

Pysäytä toiminta ja katkaise kaikki virransyötöt ennen
ilmastointilaitteen tai ilmansuodattimen puhdistamista.
Muuten seurauksena voi olla sähköisku ja
loukkaantuminen.

VAROITUS

Ole varovainen tikkaiden kanssa korkeissa paikoissa
työskenneltäessä.

Sisäyksikössä voi olla seuraavia symboleja:

Symboli Selitys

Mittaa jännite päävirtapiirin kondensaattorien tai
sähköosien liittimistä ennen huoltoa.

HUOMIOITAVAA

▪ ÄLÄ käytä bensiiniä, bentseeniä, tinneriä,

kiillotusjauhetta tai nestemäisiä hyönteismyrkkyjä.
Mahdollinen seuraus: haalistuminen ja
muodonmuutokset.

▪ Älä käytä vettä tai ilmaa, jonka lämpötila on 50°C tai

korkeampi. Mahdollinen seuraus: haalistuminen ja
muodonmuutokset.

Etupaneeli voidaan irrottaa puhdistusta varten.

1 Avaa etupaneeli. Tartu etupaneeliin sen kummallakin sivulla

olevista kielekkeistä ja avaa, kunnes paneeli pysähtyy.

a Paneelin kieleke

2 Irrota etupaneeli painamalla sen kummallakin sivulla olevia

koukkuja yksikön sivua kohti ja irrota paneeli.

7.2 Yksikön puhdistaminen

HUOMIO

Kytke yksikkö pois päältä ennen ilman ulostulon,
ulkopinnan, etupaneelin ja ilmansuodattimen
puhdistamista.

7.2.1 Ilman ulostulon ja ulkopinnan puhdistus

VAROITUS

ÄLÄ anna sisäyksikön kastua. Mahdollinen seuraus:
sähköisku tai tulipalo.

HUOMIOITAVAA

▪ ÄLÄ käytä bensiiniä, bentseeniä, tinneriä,

kiillotusjauhetta tai nestemäisiä hyönteismyrkkyjä.
Mahdollinen seuraus: haalistuminen ja
muodonmuutokset.

▪ ÄLÄ käytä vettä tai ilmaa, jonka lämpötila on 50°C tai

korkeampi. Mahdollinen seuraus: haalistuminen ja
muodonmuutokset.

▪ ÄLÄ hankaa voimakkaasti, kun peset siipeä vedellä.

Mahdollinen seuraus: Pinnan tiiviste saattaa
kuoriutua pois.

Puhdista pehmeällä liinalla. Jos tahrojen poistaminen on vaikeaa,
käytä vettä tai neutraalia puhdistusainetta.

7.2.2 Etupaneelin puhdistaminen

VAROITUS

ÄLÄ anna sisäyksikön kastua. Mahdollinen seuraus:
sähköisku tai tulipalo.

3 Puhdista etupaneeli. Pyyhi se pehmeällä, veteen kastetulla

liinalla käyttäen vain neutraalia pesuainetta.

4 Pyyhi paneeli kuivalla, pehmeällä liinalla ja anna sen kuivua

varjossa.

5 Kiinnitä etupaneeli. Kohdista etupaneelin koukut uriin ja paina

ne kokonaan sisään.

6 Sulje etupaneeli hitaasti.

7.2.3 Ilmansuodattimen puhdistaminen

HUOMIOITAVAA

ÄLÄ käytä vettä, jonka lämpötila on 50°C tai korkeampi.
Mahdollinen seuraus: haalistuminen ja
muodonmuutokset.

Milloin ilmansuodatin täytyy puhdistaa:

▪ Nyrkkisääntö: Puhdista 6kuukauden välein. Jos huoneen ilma on

hyvin likaista, puhdista useammin.

▪ Asetusten mukaan käyttöliittymässä voi näkyä Time to clean

filter ‑ilmoitus. Puhdista ilmansuodatin, kun ilmoitus tulee
näkyviin.

▪ Jos lika ei lähde pois, vaihda ilmansuodatin (=lisävaruste).

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

11

7 Kunnossapito ja huolto

a

Ilmansuodattimen puhdistaminen:

1 Avaa etupaneeli. Tartu etupaneeliin sen kummallakin sivulla

olevista kielekkeistä ja avaa, kunnes paneeli pysähtyy.

a Paneelin kieleke

2 Irrota ilmansuodatin. Työnnä ilmansuodattimen keskellä

olevaa kielekettä hieman ylös ja vedä ilmansuodatin ulos
alaspäin.

3 Puhdista ilmansuodatin. Käytä pölynimuria tai pese vedellä.

Jos ilmansuodatin on erittäin likainen, käytä pehmeää harjaa ja
neutraalia puhdistusainetta.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti
toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa
oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

VAROITUS

▪ ÄLÄ puhkaise tai polta kylmäainekierron osia.

▪ ÄLÄ käytä muita kuin valmistajan suosittelemia

puhdistusaineita tai yritä nopeuttaa sulatusprosessia
muilla kuin valmistajan suosittelemilla toimenpiteillä.

▪ Huomaa, että järjestelmässä oleva kylmäaine on

hajutonta.

VAROITUS

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa
mutta ei yleensä vuoda. Jos kylmäainetta vuotaa
huoneeseen ja joutuu kontaktiin polttimen, lämmittimen tai
keittotason liekin kanssa, seurauksena voi olla tulipalo tai
vahingollisen kaasun muodostumista.

Sammuta kaikki polttoainelämmittimet, tuuleta huone, ja
ota yhteys laitteen myyjään.

Älä käytä yksikköä ennen kuin huoltohenkilö on
vahvistanut, että osa, josta kylmäainetta vuosi, on korjattu.

7.3.1 Tietoja kylmäaineen vuotoanturista

4 Kuivaa ilmansuodatin varjossa.
5 Kiinnitä ilmansuodatin uudelleen. Asenna ilmansuodatin

paikalleen.

6 Sulje etupaneeli. Tartu etupaneeliin sen sivuilla olevista

kielekkeistä ja sulje se hitaasti.

7 Kytke virta päälle.
8 Jos haluat poistaa varoitusnäytöt, katso käyttöliittymän

viiteopas.

7.3 Tietoja kylmäaineesta

Tämä tuote sisältää fluorinoituja kasvihuonekaasuja. ÄLÄ päästä
kaasuja ilmakehään.

Kylmäainetyyppi: R32

Ilmaston lämpenemispotentiaali (GWP): 675

HUOMIOITAVAA
Fluorattuja kasvihuonekaasuja koskeva lainsäädäntö

edellyttää, että yksikön kylmäaineen määrä ilmoitetaan
sekä painona että CO2-ekvivalenttina.

Määrän laskentakaava CO2-ekvivalenttitonneina:

Kylmäaineen GWP-arvo × kylmäaineen kokonaismäärä
[kg] / 1000

Kysy lisätietoja asentajalta.

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

VAROITUS

Anturi täytyy vaihtaa jokaisen tunnistuksen jälkeen tai
käyttöiän päätyttyä. Vain valtuutettu henkilö saa vaihtaa
anturin.

HUOMIOITAVAA

Turvatoimien toiminta tarkistetaan säännöllisesti. Jos
toimintahäiriö havaitaan, käyttöliittymässä näytetään
virhekoodi.

HUOMIOITAVAA

R32-kylmäaineen vuotoanturi on puolijohdetunnistin, joka
saattaa tunnistaa virheellisesti muita aineita kuin R32­kylmäainetta. Vältä kemiallisten aineiden (esim.
orgaanisten liuottimien, hiussuihkeen, maalin) käyttämissä
suurina pitoisuuksina lähellä sisäyksikköä, sillä se voi
aiheuttaa R32-kylmäaineen vuotoanturin virheellisen
tunnistuksen.

TIETOJA

Anturin käyttöikä on 10 vuotta. Käyttöliittymässä näkyy
virhe "CH-05" 6 kuukautta ennen anturin käyttöiän
päättymistä ja virhe "CH-02" anturin käyttöiän päättymisen
jälkeen. Katso lisätietoja käyttöliittymän viiteoppaasta ja
ota yhteyttä jälleenmyyjään.

Tunnistus, kun yksikkö on valmiustilassa

Jos tunnistus tapahtuu, kun yksikkö on valmiustilassa, tapahtuu
väärän tunnistuksen tarkistus.

Väärän tunnistuksen tarkistus

1 Yksikkö käynnistää tuuletinkäytön alhaisimmalla asetuksella.
2 Käyttöliittymässä näkyy virhekoodi "A0-13", hälytysääni kuuluu

ja tilan ilmaisin vilkkuu.

3 Anturi tarkistaa, onko tapahtunut kylmäainevuoto tai virheellinen

tunnistus.

▪ Jos kylmäainevuotoa ei havaita, Tulos: järjestelmä palaa

normaalitoimintaan noin 2 minuutin kuluttua.

▪ Jos kylmäainevuoto havaitaan, Tulos:

Asennus- ja käyttöopas

12

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10

8 Vianetsintä

8/9×, 2×1× 1× 4× 1×

cba d

1×

e f

1 Käyttöliittymässä näkyy virhe "A0-11", hälytysääni kuuluu ja

tilan ilmaisin vilkkuu.

2 Ota välittömästi yhteyttä jälleenmyyjään. Katso lisätietoja

ulkoyksikön asennusoppaasta.

Tunnistus, kun yksikkö on päällä

1 Käyttöliittymässä näkyy virhe "A0-11", hälytysääni kuuluu ja

tilan ilmaisin vilkkuu.

2 Ota välittömästi yhteyttä jälleenmyyjään. Katso lisätietoja

ulkoyksikön asennusoppaasta.

TIETOJA

Jos haluat lopettaa käyttöliittymän hälytyksen, katso
käyttöliittymän viiteopas.

TIETOJA

Pienin ilmavirta normaalin toiminnan tai kylmäainevuodon
havaitsemisen aikana on aina >240m3/h.

8 Vianetsintä

Jos jokin seuraavista toimintahäiriöistä esiintyy, suorita alla mainitut
toimenpiteet ja ota yhteys jälleenmyyjään.

VAROITUS
Jos jotakin epätavallista tapahtuu (palaneen käryä

tms.), lopeta käyttö ja katkaise virta.

Yksikön käytön jatkaminen tällaisissa olosuhteissa voi
aiheuttaa rikkoutumisen, sähköiskun tai tulipalon. Ota
yhteys jälleenmyyjään.

Järjestelmän korjaus täytyy teettää ammattitaitoisella
huoltohenkilöllä.

Toimintahäiriö Toimenpide

Jos jokin turvalaite, kuten sulake,
suojakatkaisin tai vikavirtasuoja,
laukeaa usein tai jos ON/OFF-kytkin ei
toimi kunnolla.

Kytke kaikki yksikön
päävirtakytkimet pois
päältä.

Toimintahäiriö Toimenpide

Jos yksiköstä vuotaa vettä. Pysäytä käyttö.
Käyttökytkin ei toimi kunnolla. Katkaise virransyöttö.

Jos käyttöliittymässä näkyy .

Jos järjestelmä ei toimi kunnolla yllä mainittuja tapauksia lukuun
ottamatta eikä kyseessä ole mikään yllä mainituista vioista, tutki
järjestelmä seuraavien menettelyjen mukaisesti.

TIETOJA

Katso lisää vianmääritysvihjeitä viiteoppaasta osoitteessa

http://www.daikineurope.com/support-and-manuals/
product-information/.

Jos kaikkien yllä olevien tarkastusten jälkeen ongelman korjaaminen
ei onnistu, ota yhteys asentajaan ja ilmoita oireet, yksikön
täydellinen mallinimi (ja valmistusnumero, jos mahdollista) ja
asennuspäivä (mainittu mahdollisesti takuukortissa).

Ilmoita asiasta asentajalle
ja mainitse virhekoodi. Jos
haluat näyttää
virhekoodin, katso
käyttöliittymän viiteopas.

9 Siirtäminen

Ota yhteys jälleenmyyjään, kun koko yksikkö täytyy irrottaa ja
asentaa uudelleen. Yksiköiden siirtäminen vaatii teknistä
ammattitaitoa.

10 Hävittäminen

HUOMIOITAVAA

ÄLÄ yritä purkaa järjestelmää itse: järjestelmän purku sekä
kylmäaineen, öljyn ja muiden osien käsittelyssä ON
noudatettava soveltuvaa lainsäädäntöä. Yksiköt TÄYTYY
käsitellä erikoistuneessa käsittelylaitoksessa
uudelleenkäyttöä, kierrätystä ja talteenottoa varten.

Asentajalle

11 Tietoja pakkauksesta

11.1 Sisäyksikkö

11.1.1 Varusteiden poistaminen sisäyksiköstä

a Asennus- ja käyttöopas
b Yleiset varotoimet
c Ruuvipakkaus: M4×25L (8× mallille FXAA15~32, 9×

mallille FXAA40~63), 2× M4×12L

d Nippusiteet (1 suuri, 3 pientä)
e Eristysnauha

f Asennuksen paperikaava

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

12 Yksikön asennus

12.1 Asennuspaikan valmisteleminen

Vältä asentamista ympäristöön, jossa on paljon orgaanisia liuottimia,
kuten painovärejä ja siloksaania.

VAROITUS

Laitetta täytyy säilyttää huoneessa, jossa ei ole jatkuvasti
toimivia syttymislähteitä (esimerkiksi avotuli, toiminnassa
oleva kaasutoiminen laite tai toiminnassa oleva
sähkölämmitin).

12.1.1 Sisäyksikön asennuspaikan vaatimukset

TIETOJA

Äänenpainetaso on alle 70dBA.

Asennus- ja käyttöopas

13

12 Yksikön asennus

≤120

≥90

≥30

a

b ≥2500

≥50 ≥50

≥90

(mm)

a

a

a

a

2×

3×

a

b

HUOMIO

Laite ei julkisessa käytössä; asenna se suljetulle alueelle,
jonne ei ole helppo päästä.

Sekä sisä- että ulkoyksikkö voidaan sijoittaa toimisto- tai
kevyeen teollisuusympäristöön.

▪ Seinän lujuus. Tarkista, onko seinä riittävän vahva kestämään

yksikön painon. Jos tästä ei ole täyttä varmuutta, vahvista seinää
ennen yksikön asentamista.

▪ Etäisyys. Ota huomioon seuraavat vaatimukset:

a Este
b Pienin etäisyys lattiasta

HUOMIOITAVAA

Älä koskaan kiinnitä sisäyksikköä suoraan seinään. Käytä
mukana tulevaa asennuslevyä asennukseen.

Minimilattiapinta-alan vaatimukset

HUOMIO

Järjestelmän kylmäaineen kokonaistäyttö ei saa ylittää
pienimmän palveltavan huoneen minimilattiapinta-alan
vaatimuksia. Katso sisäyksiköiden minimilattiapinta-alan
vaatimukset ulkoyksikön asennus- ja käyttöoppaasta.

a Paneelin koukku

12.2.2 Etupaneelin asentaminen

1 Kiinnitä etupaneeli kohdistamalla sen etupaneelin koukut uriin

ja painamalla ne kokonaan sisään.

2 Sulje etupaneeli hitaasti.

12.2.3 Etusäleikön irrottaminen

HUOMIO

Käytä riittävää henkilökohtaista suojavarustusta
(suojakäsineet, turvalasit jne.) kun asennat, suoritat
kunnossapitoa tai huollat järjestelmää.

1 Irrota etupaneeli ("12.2.1Etupaneelin irrottaminen"[414]).
2 Irrota ruuvit.

▪ 2 mallissa FXAA15~32

12.2 Yksikön avaaminen ja sulkeminen

12.2.1 Etupaneelin irrottaminen

1 Avaa etupaneeli. Tartu etupaneeliin sen kummallakin sivulla

olevista kielekkeistä ja avaa, kunnes paneeli pysähtyy.

a Paneelin kielekkeet

2 Irrota etupaneeli painamalla sen kummallakin sivulla olevia

koukkuja yksikön sivua kohti ja irrota paneeli. Etupaneeli
voidaan irrottaa myös työntämällä sitä joko vasemmalle tai
oikealle ja vetämällä eteenpäin.

Asennus- ja käyttöopas

14

▪ 3 mallissa FXAA40~63

3 Paina alas 3 yläkoukkua, jotka on merkitty symbolilla, jossa on

3 ympyrää, nuolien suuntaan. Irrota pahvi suodattimen ja
lämmönvaihtimen välistä.

a Koukku
b Pahvi

4 Huolehdi siitä, että etusäleikkö ei tartu vaakasäleisiin, ja irrota

se vetämällä sitä nuolen suuntaan.

FXAA15~63AUV1B

VRV-järjestelmän ilmastointilaite

3P622285-1B – 2020.10

12.2.4 Etusäleikön asentaminen

b

a

c

A

b

ac

c

c

1

2

2

2

3

B

b

a

b

1

1

c

2

c

2

c

2

3

a

b

c

d

e

f

1 Laita etusäleikkö paikoilleen ja kiinnitä 3 yläkoukkua tukevasti.
2 Asenna ruuvit takaisin (2 mallissa FXAA15~32 ja 3 mallissa

FXAA40~63).

3 Asenna etupaneeli takaisin ("12.2.2 Etupaneelin

asentaminen"[414]).

12.2.5 Huoltokannen avaaminen

1 Irrota 1 ruuvi huoltokannesta.
2 Vedä huoltokansi vaakasuorassa ulos yksiköstä.

12 Yksikön asennus

A FXAA15~32
B FXAA40~63

a Asennuslevy
b Ruuvi
c Nuppi

2 Käytä asennukseen paperikaavaa (tarvike).
3 Valitse putkiston sijainti (putkisto alhaalla tai sivulla: katso

"12.3.3Putkiaukon suojuksen irrottaminen"[417]):

a Huoltokannen ruuvi
b Huoltokansi
c Kahva

12.2.6 Huoltokannen sulkeminen

1 Aseta huoltokansi alkuperäiseen paikkaansa yksikössä.
2 Asenna 1 ruuvi takaisin huoltokanteen.

12.3 Sisäyksikön kiinnitys

12.3.1 Asennuslevyn asentaminen

1 Irrota asennuslevy yksiköstä.

▪ Irrota yksi ruuvi mallista FXAA15~32 tai 2 ruuvia mallista

FXAA40~63.

▪ Paina nuppeja nuolen suuntaan.

▪ Irrota asennuslevy.

a Putkisto oikealla
b Putkisto oikealla alhaalla
c Putkisto takana oikealla
d Putkisto alhaalla vasemmalla
e Putkisto takana vasemmalla

f Putkisto vasemmalla

4 Kiinnitä asennuslevy seinään ja asenna se tilapäisesti.
5 Suorita asennuslevy (käytä asennuslevyn kielekkeitä).
6 Merkitse porauskohtien keskipisteet seinään käyttämällä

mittanauhaa. Aseta mittanauhan pää symbolin kohdalle.

7 Viimeistele asennus kiinnittämällä asennuslevy seinään:

▪ M4×25L-ruuveja (tarvike) käytettäessä: käytä 8 ruuvia mallille

FXAA15~32 tai 9 ruuvia mallille FXAA40~63. Asenna tasaisesti
vähintään 4 ruuvia kummallekin puolelle.

▪ Kun käytetään pultteja (Esimerkki: betoniseinä): käytä M8~M10

pultteja (hankitaan erikseen), yksi kummallekin puolelle.

TIETOJA

Irrotettua putkiaukon suojusta voidaan säilyttää
asennuslevyn taskussa.

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

15

12 Yksikön asennus

A

44

162.5

337.5 299.5

60 98

44

290

107 62

75 100

795

217236

(mm)

b c c

d

e

d

e

gh f

a1a1a2 a2i

B

(mm)

52

104

44

290

60

44

98

348 345

83 100

37.9

464.9 427.1

1050

b c c

d

e

d

e

fgh

a1 a1a2 a2i

Ø80

a

b

c

A Paperikaava asennukseen asennuslevyn kanssa mallia FXAA15~32 varten

B Paperikaava asennukseen asennuslevyn kanssa mallia FXAA40~63 varten
a1 Suositeltava kiinnityssijainti
a2 Suositeltavat kiinnityskohdat

b Tasku putkiaukon suojusta varten
c Kielekkeet vesivaa'an asettamista varten
d Reikä läpi seinän Ø80mm
e Tyhjennysletkun paikka

f Mittanauhan paikka symbolin kohdalla
g Kaasuputken pää
h Nesteputken pää

i Tilapäinen kiinnitysreikä

12.3.2 Reiän poraaminen seinään

HUOMIO

Jos seinässä on metallirunko tai -levy, käytä seinään
upotettua putkea ja suojusta läpivientireiässä
kuumenemisen, sähköiskun tai tulipalon ehkäisemiseksi.

HUOMIOITAVAA

Putkien ympärillä olevat raot on tiivistettävä
tiivistemateriaalilla (hankittava erikseen) vesivuotojen
ehkäisemiseksi.

1 Poraa seinään 80 mm:n läpivientireikä niin, että se viettää

alaspäin kohti ulkopuolta.

2 Laita seinään upotettava putki reikään.
3 Laita läpivientireiän suojus seinäputkeen.

Asennus- ja käyttöopas

16

a Seinään upotettu putki (ei sisälly toimitukseen)
b Tiivistemassa (hankitaan erikseen)
c Läpivientireiän suojus (ei sisälly toimitukseen)

4 Kun kytkennät, kylmäaineputket ja poistoputki on asennettu,

muista tiivistää rako tiivistemassalla.

VRV-järjestelmän ilmastointilaite

3P622285-1B – 2020.10

FXAA15~63AUV1B

12 Yksikön asennus

a

b

a

c

db e

c

e f

bda

A

A

c g

12.3.3 Putkiaukon suojuksen irrottaminen

TIETOJA

Putkiaukon suojus täytyy irrottaa, kun putkisto liitetään
oikealle puolelle, oikealle alas, vasemmalle puolella tai
vasemmalle alas.

a Leikkaa irti sivuputkia varten
b Leikkaa irti alhaalla olevaa putkistoa varten

1 Irrota etusäleikkö ("12.2.3Etusäleikön irrottaminen"[414]).
2 Leikkaa irti putkiaukon suojus etusäleikön sisäpuolelta

lehtisahalla.

3 Poista purseet leikatusta osasta käyttämällä puolipyöreää

neulaviilaa.

e Pakkausmateriaalin pala

12.3.5 Putkien vieminen seinän reiän läpi

1 Liitä tyhjennysputkisto "12.3.6 Tyhjennyksestä

huolehtiminen" [4 17], kylmäaineputkisto "13 Putkiston
asennus"[419] ja sähköjohdot "14Sähköasennus"[419].

2 Muotoile kylmäaineputket asennuslevyn putkireittimerkinnän

mukaan.

3 Kiinnitä sähköjohdot ja kylmäaineputket yhteen vinyyliteipillä

(hankitaan erikseen).

a Tyhjennysletku
b Seinän reikä
c Kylmäaineputkisto
d Sähköjohdot
e Vinyyliteippi (hankitaan erikseen)

f Virtajohdot

g Tiedonsiirtokaapelointi ja käyttöliittymän kaapelointi

HUOMIOITAVAA

▪ Älä taivuta kylmäaineputkia.

▪ Älä paina kylmäaineputkia alarunkoon tai

etusäleikköön.

HUOMIOITAVAA

Älä käytä kärkipihtejä putkiaukon suojuksen irrottamiseen,
sillä se vaurioittaa etusäleikköä.

12.3.4 Yksikön ripustaminen asennuslevyyn

1 Irrota etupaneeli ("12.2.1Etupaneelin irrottaminen"[414]).
2 Aseta sisäyksikkö asennuslevyn koukkuihin. Käytä -merkkejä

ohjeena.

3 Aseta pala pakkausmateriaalia tueksi.

a Etusäleikkö
b Kylmäaineputkisto
c Kieleke 2×
d Asennuslevy (tarvike)

4 Vie tyhjennysletku ja kylmäaineputket seinän reiän läpi.
5 Kun koko asennus on valmis (tyhjennysputket

"12.3.6 Tyhjennyksestä huolehtiminen" [4 17], kylmäaineputket
"13 Putkiston asennus" [4 19] ja sähköjohdot
"14 Sähköasennus" [419]), kiinnitä sisäyksikkö asennuslevyyn
"15.1Yksikön kiinnittäminen asennuslevyyn"[421].

12.3.6 Tyhjennyksestä huolehtiminen

Varmista, että kondenssivesi pääsee poistumaan asianmukaisesti.
Tähän kuuluu:

▪ Yleisiä ohjeita

▪ Tyhjennysputkiston liittäminen sisäyksikköön

▪ Tarkistaminen vesivuotojen varalta

Yleisiä ohjeita

▪ Putken pituus. Pidä tyhjennysputkisto mahdollisimman lyhyenä.

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

17

12 Yksikön asennus

365

Ø18

(mm)

a

b c

Ø18

a b c

≥50

mm

A

B

C

a

b

A

B

C

b

a

▪ Putken koko. Putken koon on oltava sama tai suurempi kuin

liitosputken (vinyyliputki, jonka nimellishalkaisija on Ø13mm).

HUOMIOITAVAA

▪ Asenna tyhjennysletku viettämään alaspäin.

▪ Loukkuja ei sallita.

▪ Älä laita letkun päätä veteen.

▪ Tyhjennysletkun jatke. Käytä tyhjennysletkun jatkamiseen

erikseen hankittavaa jatkoletkua, jonka nimellishalkaisija on
Ø16 mm. Älä unohda käyttää lämpöeristysputkea jatkoletkun
sisätiloissa olevassa osassa.

2 Kiedo tyhjennysletku ja kylmäaineputket yhteen eristysnauhalla.

A Putket oikealla puolella
B Putket oikealla alhaalla
C Putket oikealla takana

a Irrota putkiaukon suojus tästä oikeanpuoleista putkistoa

varten

b Irrota putkiaukon suojus tästä oikealla alhaalla olevaa

putkistoa varten

Putkiston liittäminen vasemmalle puolelle, vasemmalle puolelle taakse tai vasemmalle puolelle alas

TIETOJA

Tehdasasetus on oikeanpuoleinen putkisto. Irrota
vasemmanpuoleista putkistoa varten putkisto oikealta
puolelta ja asenna se vasemmalle puolelle.

1 Irrota eristeen kiinnitysruuvi oikealta puolelta ja irrota

tyhjennysletku.

2 Irrota tyhjennystulppa vasemmalta puolelta ja kiinnitä se

oikealle puolelle.

a Sisäyksikön mukana toimitettu tyhjennysletku
b Lämpöeristeputki (hankitaan erikseen)
c Jatkotyhjennysletku (hankittava erikseen)

▪ Jäykkä PVC-putki. Kun tyhjennysletkuun liitetään suoraan jäykkä

PVC-putki (nimellis-Ø 13mm) kuten upotetun putkiston kanssa,
käytä erikseen hankittava tyhjennysmuhvia (nimellis-Ø 13mm).

a Sisäyksikön mukana toimitettu tyhjennysletku
b Tyhjennysmuhvi, nimellis-Ø 13mm (hankitaan erikseen)
c Jäykkä PVC-putki (hankitaan erikseen)

▪ Asenna tyhjennysletku tyhjennysputkeen seuraavan kuvan

mukaisesti, jotta se pysyy tyhjennysputken sisällä.

▪ Kondensaatio. Ryhdy toimenpiteisiin kondensaatiota vastaa.

Eristä tyhjennysputkisto kokonaisuudessaan rakennuksen sisällä.

Putkiston liittäminen oikealle puolelle, oikealle puolelle taakse tai oikealle puolelle alas

TIETOJA

Tehdasasetus on oikeanpuoleinen putkisto. Irrota
vasemmanpuoleista putkistoa varten putkisto oikealta
puolelta ja asenna se vasemmalle puolelle.

1 Kiinnitä tyhjennysletku vinyyliteipillä kylmäaineputkien

alaosaan.

HUOMIOITAVAA

Älä levitä voiteluöljyä (kylmäaineöljyä) tyhjennystulppaan,
kun laitat sitä paikalleen. Tyhjennystulppa voi haurastua ja
aiheuttaa vuotamista.

3 Asenna tyhjennysletku vasemmalla puolelle ja muista kiristää

se kiinnitysruuvilla; muuten vettä saattaa vuotaa.

4 Kiinnitä tyhjennysletku kylmäaineputkiston alapuolelle

vinyyliteipillä.

A Putkisto vasemmalla puolella
B Putkisto vasemmalla takana
C Putkisto vasemmalla alhaalla

a Irrota putkiaukon suojus tästä vasemmanpuoleista

putkistoa varten

b Irrota putkiaukon suojus tästä vasemmalla alhaalla

olevaa putkistoa varten

Tarkistaminen vesivuotojen varalta

1 Irrota ilmansuodattimet (katso "7.2.3 Ilmansuodattimen

puhdistaminen"[411]).

2 Kaada hitaasti noin 1 litra vettä tippavesialtaaseen ja tarkista,

vuotaako vettä.

Asennus- ja käyttöopas

18

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10

a
b

a Tippavesiallas

t

Ø

ØiØ

i

t

ØpØ

p

d

f

b

e

g

a c

h

db

i

b Muoviastia

3 Kiinnitä ilmansuodattimet uudelleen (katso

"7.2.3Ilmansuodattimen puhdistaminen"[411]).

13 Putkiston asennus

▪ Erityksen paksuus

Putken

ulkohalkaisija (Øp)

6,4mm (1/4") 8~10mm ≥10mm
9,5mm (3/8") 12~15mm ≥13mm
12,7mm (1/2") 14~16mm ≥13mm

Jos lämpötila on yli 30°C ja suhteellinen kosteus yli 80%,
eristemateriaalin tulee olla vähintään 20mm paksua kondensaation
ehkäisemiseksi eristeen pinnalla.

Erityksen

sisähalkaisija (Øi)

Eristyksen paksuus

(t)

13 Putkiston asennus

13.1 Kylmäaineputkiston valmistelu

13.1.1 Kylmäaineputkiston vaatimukset

HUOMIO

Putkisto täytyy asentaa kohdan "13 Putkiston

asennus" [4 19] ohjeiden mukaisesti. Vain uusimman

ISO14903-version mukaisia mekaanisia liitoksia (esim.
juotos+laippaliitännät) saa käyttää.

HUOMIOITAVAA

Putkiston ja muiden paineistettujen osien tulee olla sopivia
kylmäaineelle. Käytä fosforihappopelkistettyä, saumatonta
kupariputkea kylmäainetta varten.

▪ Putkien sisällä saa olla vierasta ainetta valmistusöljyt mukaan

lukien ≤30mg/10m.

Kylmäaineputkiston halkaisija

Käytä sisäyksikön putkiliitäntöihin seuraavia putkien halkaisijoita:

Luokka Putken ulkohalkaisija (mm)

Nesteputki Kaasuputki

15~32 Ø6,4 Ø9,5
40~63 Ø12,7

13.2 Kylmäaineputkiston liitännät

VAARA: PALOVAMMOJEN VAARA

13.2.1 Kylmäaineputkiston liittäminen sisäyksikköön

HUOMIO

Asenna kylmäaineputket tai -komponentit asentoon, jossa
ne eivät todennäköisesti pääse altistumaan millekään
aineelle, joka voisi syövyttää kylmäainetta sisältäviä
komponentteja, ellei komponentteja ole valmistettu
syöpymättömistä materiaaleista tai suojattu
asianmukaisesti syöpymiseltä.

VAROITUS: LIEVÄSTI TULENARKAA MATERIAALIA

Yksikön sisällä oleva kylmäaine on lievästi tulenarkaa.

▪ Putken pituus. Pidä kylmäaineputkisto mahdollisimman lyhyenä.

1 Laippaliitännät. Kytke kylmäaineputkisto yksikköön käyttämällä

laippaliitäntöjä.

2 Eristäminen. Eristä kylmäaineputkisto. Eristysnauhaa täytyy

kietoa L-mutkasta aina yksikön sisällä olevaan päähän asti
seuraavasti:

Kylmäaineputkiston materiaali

▪ Putkiston materiaali: Fosforihappopelkistetty saumaton kupari.
▪ Laippaliitännät: Käytä vain karkaistua materiaalia.
▪ Putkiston temperointiaste ja paksuus:

Ulkohalkaisija

(Ø)

6,4mm (1/4") Karkaistu (O) ≥0,8mm
9,5mm (3/8")
12,7mm (1/2")

(a)

Sovellettavan lainsäädännön ja yksikön suurimman työpaineen
mukaan (katso PS High yksikön nimikilvessä) voidaan tarvita
paksumpia putkia.

Temperointiaste Paksuus (t)

(a)

13.1.2 Jäähdytysputkiston eristys

▪ Käytä polyeteenivaahtoa eristysmateriaalina:

▪ lämmönsiirtonopeus välillä 0,041 ja 0,052 W/mK (0,035 ja

0,045kcal/mh°C)

▪ lämmönkesto vähintään 120°C

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

a Kenttäputkisto
b Sisäyksikön putkiston eristysputki
c Sisäyksikön putkisto
d Eristysputkinauha
e Eristysnauha (tarvike)

f Suuri nippuside (tarvike)
g Kietomisen alku
h L-mutka

i Eristysputken sauma(varmista, että eristysputken

saumassa ei ole rakoja)

HUOMIOITAVAA

Muista eristää kaikki kylmäaineputket. Paljas putki voi
aiheuttaa kondensaatiota.

14 Sähköasennus

VAARA: SÄHKÖISKUN VAARA

Asennus- ja käyttöopas

19

14 Sähköasennus

a

b

R-Ctrl D III-Net

R-Ctrl D III-Net

F1 F2 T1 T2P1 P2

F1 F2 T1 T2P1 P2

L N

c

d

e
e

≥40

10~20

70~90

7

a

b

L N

a

VAROITUS

▪ Ammattitaitoisen sähköasentajan on tehtävä kaikki

johdotukset, ja niiden on täytettävä sovellettavan
lainsäädännön määräykset.

▪ Tee sähköliitännät kiinteään johdotukseen.

▪ Kaikkien paikan päällä hankittavien komponenttien ja

kaikkien sähköasennusten on täytettävä soveltuvan
lainsäädännön määräykset.

VAROITUS

Käytä AINA moniytimistä kaapelia virransyöttökaapelina.

VAROITUS

Käytä kaikkien napojen irtikytkentä tyyppistä katkaisinta,
jossa katkojan kärkiväli on vähintään 3mm ja joka tarjoaa
täyden katkaisun ylijänniteluokassa III.

VAROITUS

Jos virransyöttöjohto on vaurioitunut, se täytyy antaa
valmistajan, sen huoltoedustajan tai vastaavan pätevän
henkilön vaihdettavaksi vaaratilanteiden välttämiseksi.

14.1 Tavallisten johdotusosien tekniset tiedot

Komponentti Luokka

Virransyött
ökaapeli

(a)

MCA
Jännite 220~240V
Vaihe 1~
Taajuus 50Hz
Johtojen koot 1,5mm2 (3‑johdinkaapeli)

Tiedonsiirtokaapeli 0,75–1,25mm² (2‑johdinkaapeli)
Käyttöliittymän kaapeli

Suurin sallittu kenttäjohdotuksen
pituus

Suositeltava erikseen hankittava
sulake

Vikavirtasuoja Soveltuvaa lainsäädäntöä on

(a)

MCA=Piirin jatkuva minimikuormitettavuus. Ilmoitetut arvot ovat
maksimiarvoja (katso tarkat arvot sisäyksikön sähkötiedoista).

15+20 25~40 50 63

0,3A 0,4A 0,5A 0,6A

H07RN-F (60245 IEC 66)

H05RN-F (60245 IEC 57)

Käyttöliittymä – ≤500m

6A

noudatettava

HUOMIOITAVAA

Varmista, että virtakaapeli ja tiedonsiirtokaapeli ovat
erillään. Ne saavat mennä ristiin, mutta ne eivät saa kulkea
rinnakkain.

1 Irrota huoltokansi (katso "12.2.5 Huoltokannen

avaaminen"[415]).

2 Käyttöliittymän kaapeli: Liitä kaapeli riviliittimeen (symbolit P1,

P2).

3 Tiedonsiirtokaapeli: Kiitä kaapeli riviliittimeen (varmista, että

symbolit F1, F2 täsmäävät ulkoyksikön symbolien kanssa).

4 Kiinnitä käyttöliittymän kaapeli ja tiedonsiirtokaapeli yhteen

nippusiteellä (tarvike).

5 Virransyöttökaapeli: Liitä kaapeli riviliittimeen (L, N, maa).

a Suojakatkaisin
b Vikavirtasuoja

6 Tiivistä kaikki raot tiivistemateriaalilla (ei kuulu toimitukseen),

jotta pienet eläimet eivät pääse järjestelmään.

7 Kiinnitä huoltokansi takaisin (katso "12.2.6 Huoltokannen

sulkeminen"[415]).

a Virransyöttöjohdon liitin
b Tiedonsiirto- ja käyttöliittymäjohdon liitin
c Virtajohdot
d Tiedonsiirto- ja käyttöliittymäliittimen kytkentä
e Pienet nippusiteet 2×(tarvike)

Sähköjohtojen sijoitus:

14.2 Sähköjohtojen liittäminen sisäyksikköön

HUOMIOITAVAA

▪ Noudata kytkentäkaaviota (toimitetaan yksikön

mukana, sijaitsee huoltokannen sisäpuolella).

▪ Katso ohjeita lisälaitteiden liittämisestä lisälaitteen

mukana toimitetusta asennusoppaasta.

▪ Varmista, että sähköjohdot EIVÄT estä huoltokannen

kiinnittämistä oikein paikalleen.

On tärkeää pitää virransyöttö- ja tiedonsiirtokaapelit erillään
toisistaan. Sähköisten häiriöiden välttämiseksi kummankin johtimen
välisen etäisyyden täytyy olla aina vähintään 50mm.

Asennus- ja käyttöopas

Esimerkki täydellisestä järjestelmästä

1 käyttöliittymä ohjaa 1 sisäyksikköä.

20

a Sähköjohdot

FXAA15~63AUV1B

VRV-järjestelmän ilmastointilaite

3P622285-1B – 2020.10

LN LN LN

IN/D OUT/D

F

1 F2 F1 F2

Control box

P1P

2

P1P

2

P1P

2

P1P

2

P1P

2

F1F2T1T

2

P1P2F1F2T1T

2

P1P2F1F2T1T

2

P1P2F1F2T1T

2

N L

a

d

c

b

LN

N L N L N L

a Ulkoyksikkö

a

b

e

c

d

b Sisäyksikkö
c Käyttöliittymä
d Myötävirrassa viimeinen sisäyksikkö

HUOMIOITAVAA

Ryhmäohjausliitäntää ei sallita.

HUOMIO

▪ Jokainen sisäyksikkö täytyy yhdistää erilliseen

käyttöliittymään. Vain turvajärjestelmän kanssa
yhteensopivaa kaukosäädintä saa käyttää
käyttöliittymänä. Katso kaukosäätimen yhteensopivuus
teknisistä tiedoista (esim. BRC1H52/82*).

▪ Käyttöliittymä täytyy aina laittaa samaan huoneeseen

sisäyksikön kanssa. Katso lisätietoja käyttöliittymän
asennus- ja käyttöoppaasta.

15 Sisäyksikön asennuksen

viimeistely

15.1 Yksikön kiinnittäminen asennuslevyyn

1 Irrota pakkausmateriaalin pala.
2 Paina yksikön alarunkoa molemmin käsin niin, että se asettuu

asennuslevyn alakoukkuihin. Varmista, etteivät johdot jää
missään kohdassa puristuksiin tai väliin.

3 Paina sisäyksikön alareunaa molemmin käsin, kunnes

asennuslevyn koukut tarttuvat siihen tukevasti.

4 Kiinnitä sisäyksikkö asennuslevyyn 2 sisäyksikön

kiinnitysruuvilla M4×12L (tarvike).

15 Sisäyksikön asennuksen viimeistely

16 Käyttöönotto

HUOMIOITAVAA

Käytä yksikköä aina termistorien ja/tai paineanturien/­kytkimien kanssa. Muuten kompressori saattaa palaa.

16.1 Tarkistuslista ennen käyttöönottoa

Tarkista ensin alla luetellut kohteet yksikön asennuksen jälkeen. Kun
kaikki tarkistukset on tehty, yksikkö täytyy sulkea. Käynnistä yksikkö,
kun se on suljettu.

Täydelliset asennus- ja käyttöohjeet ovat asentajan ja

käyttäjän viiteoppaassa.
Sisäyksikkö on kiinnitetty oikein.

Ulkoyksikkö on kiinnitetty oikein.

Varmista, että tyhjennysputkisto on asennettu oikein ja
eristetty ja että tyhjennys toimii oikein. Tarkista, ettei
vesivuotoja ole.

Mahdollinen seuraus: Kondenssivettä saattaa tippua.
Kylmäaineputket (kaasu ja neste) on asennettu oikein ja

lämpöeristetty.

Kylmäainevuotoja EI ole.

Puuttuvia tai väärinpäin kytkettyjä vaiheita EI ole.

Järjestelmä on oikein maadoitettu ja maadoitusliittimet on
kiristetty.

Sulakkeet tai paikallisesti asennetut suojalaitteet on
asennettu tämän asiakirjan mukaisesti eikä niitä ole
ohitettu.

Virransyötön jännitteen vastaa yksikön tunnustietotarran
jännitearvoja.

Kytkinrasiassa EI ole löysiä liitoksia tai vaurioituneita
sähköisiä komponentteja.

Sisä- ja ulkoyksikön sisällä EI ole vaurioituneita
komponentteja tai puristuneita putkia.

Ulkoyksikön sulkuventtiilit (kaasu ja neste) ovat
kokonaan auki.

16.2 Koekäytön suorittaminen

TIETOJA

▪ Suorita koekäyttö ulkoyksikön oppaan ohjeiden

mukaisesti.

▪ Koekäyttö on suoritettu loppuun vain silloin, kun

käyttöliittymässä tai ulkoyksikön 7-segmenttisessä
näytössä ei näytetä mitään vikakoodia.

▪ Katso huolto-oppaasta täydellinen virhekoodien luettelo

ja kunkin virheen tarkat vianmääritysohjeet.

HUOMIOITAVAA

a Asennuslevy (tarvike)
b Kylmäaineputkisto
c Eristysnauha
d Pohjakehys
e Ruuvi M4×12L (2 kpl tarvikkeista)

5 Asenna etusäleikkö takaisin ("12.2.4 Etusäleikön

ÄLÄ keskeytä koekäyttöä.

17 Configuration

asentaminen"[415]).

6 Asenna etupaneeli takaisin ("12.2.2 Etupaneelin

asentaminen"[414]).

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

17.1 Kenttäasetus

Tee seuraavat kenttäasetukset niin, että ne vastaavat todellista
asennuskokoonpanoa ja käyttäjän tarpeita:

Asennus- ja käyttöopas

21

17 Configuration

▪ Ilmavirran nopeuden lisäystila

▪ Ilmamäärä, kun termostaattiohjaus on pois päältä

▪ Ilmansuodattimen puhdistusaika

▪ Termostaattianturin valinta

▪ Termostaatin erotuksen vaihto (käytettäessä etäanturia)

▪ Automaattisen vaihdon erotus

▪ Automaattinen uudelleenkäynnistys virtakatkon jälkeen

TIETOJA

▪ Lisävarusteiden liittäminen sisäyksikköön voi aiheuttaa

muutoksia eräisiin kenttäasetuksiin. Katso lisätietoja
lisävarusteen asennusoppaasta.

▪ Seuraavia asetuksia käytetään vain BRC1H52*-

käyttöliittymän kanssa. Jotain muuta käyttöliittymää
käytettäessä katso käyttöliittymän asennus- tai huolto­opas.

Asetus: Ilmavirran nopeuden lisäystila

Tämän asetuksen täytyy vastata käyttäjän tarpeita. Ilmavirran
asetusta (HIGH ja LOW) voidaan muuttaa asennuspaikalla. Muuta
arvon numeroa (–) alla olevan taulukon mukaisesti.

Jos haluat ilmavirran… Niin

(1)

M SW –

Normaali 13 (23) 0 01
Pieni lisäys 02
Lisäys 03

Asetus: Ilmamäärä, kun termostaattiohjaus on pois päältä

Tämän asetuksen täytyy vastata käyttäjän tarpeita. Se määrittää
sisäyksikön tuulettimen nopeuden, kun termostaatti on pois päältä.

1 Jos tuuletin on asetettu toimimaan, aseta ilmamäärän nopeus:

Jos haluat… Niin

(1)

M SW –

Kun termostaatti
on pois päältä
jäähdytyksen
aikana

Kun termostaatti
on pois päältä
lämmityksen
aikana

(a)

Käytä vain yhdessä valinnaisen etäanturin kanssa tai
käytettäessä asetusta M 10 (20), SW 2, — 3.

(2)

LL
Asetustilavuus

(a)

POIS
Seuranta 1
Seuranta 2

(2)

LL

(2)

(2)

Asetustilavuus

(a)

POIS
Seuranta 1
Seuranta 2

(2)

(2)

(2)

02
03
04
05

12 (22) 3 01

12 (22) 6 01

(2)

02
03
04
05

Asetus: Ilmansuodattimen puhdistusaika

Tämän asetuksen täytyy vastata huoneen ilman likaisuutta. Se
määrää Time to clean air filter ‑ilmoituksen näyttövälin
käyttöliittymässä.

Jos väliksi halutaan…

(ilman likaisuus)

M SW –

Niin

(1)

±200h (vähäinen) 10 (20) 0 01
±100h (voimakas) 02
Ilmoitus päällä 3 01
Ilmoitus pois päältä 02

Asetus: Termostaattianturin valinta

Tämän asetuksen täytyy vastata sitä, miten kaukosäätimen
termostaatin anturia käytetään / onko sellainen.

Kun kaukosäätimen termostaatin

anturi on…

Käytetään yhdessä sisäyksikön

M SW –

10 (20) 2 01

Niin

(1)

termistorin kanssa
Ei käytössä (vain sisäyksikön termistori) 02
Käytetään pelkästään 03

Asetus: Termostaatin erotuksen vaihto (käytettäessä
etäanturia)

Jos järjestelmässä on etäanturi, aseta lisäys-/vähennysaskelet.

Jos haluat vaihtaa askeleeksi… Niin

(1)

M SW –

1°C 12 (22) 2 01
0,5°C 02

Asetus: Automaattisen vaihdon erotus

Aseta lämpötilaero jäähdytyksen asetuspisteen ja lämmityksen
asetuspisteen välillä automaattisessa tilassa (saatavuus vaihtelee
järjestelmän tyypin mukaan). Erotus on jäähdytyksen asetuspiste
miinus lämmityksen asetuspiste.

Jos haluat asettaa lämpötilaeron

arvoksi…

M SW –

Niin

(1)

0°C 12 (22) 4 01
1°C 02
2°C 03
3°C 04
4°C 05
5°C 06
6°C 07
7°C 08

Asetus: Automaattinen uudelleenkäynnistys virtakatkon jälkeen

Käyttäjän tarpeiden mukaan automaattinen uudelleenkäynnistys
virtakatkon jälkeen voidaan poistaa käytöstä / ottaa käyttöön.

Jos haluat automaattisen

uudelleenkäynnistyksen virtakatkon

jälkeen…

M SW –

Niin

(1)

Pois käytöstä 12 (22) 5 01
Käytössä 02

(1)

Kenttäasetukset määritetään seuraavasti:

• M: Tilanumero – ensimmäinen numero: yksiköiden ryhmä – sulkeissa oleva numero: yksittäinen yksikkö

• SW: Asetuksen numero

• —: Arvon numero

• : Oletusarvo

(2)

Tuulettimen nopeus:

• LL: Alhainen tuulettimen nopeus (aseta, kun termostaatti OFF)

• L: Alhainen tuulettimen nopeus (asetus käyttöliittymästä)

• Asetustilavuus: Tuulettimen nopeus vastaa käyttäjän käyttöliittymän tuulettimen nopeuspainikkeella asettamaa nopeutta (hidas, keskitaso,

• Seuranta 1, 2: Tuuletin on pois päältä, mutta se toimii hetken 6minuutin välein tunnistaakseen huonelämpötilan muuttujista LL (seuranta 1)

Asennus- ja käyttöopas

22

nopea).

tai L (seuranta 2).

FXAA15~63AUV1B

VRV-järjestelmän ilmastointilaite

3P622285-1B – 2020.10

18 Tekniset tiedot

,

A

INDOOR

OUTDOOR

18 Tekniset tiedot

▪ Uusimpien teknisten tietojen osajoukko on saatavana

alueelliselta Daikin-sivustolta (julkisesti saatavilla).

▪ Uusimpien teknisten tietojen koko sarja on saatavana kohteesta

Daikin Business Portal (todentaminen vaaditaan).

18.1 Kytkentäkaavio

18.1.1 Yhdistetty kytkentäkaavion selitys

Tietoja sovelletuista osista ja numeroinnista on yksikön
kytkentäkaaviossa. Osat on numeroitu arabialaisilla numeroilla
nousevassa järjestyksessä, ja numerointi esitetään alla olevassa
yleiskuvauksessa symbolilla "*" osakoodissa.

Symboli Selitys Symboli Selitys

Suojakatkaisin Suojamaadoitus

Liitäntä Suojamaadoitus (ruuvi)

Liitin

Maadoitus Releliitin

Kenttäjohdotus Oikosulkuliitin

Sulake Liitin

Sisäyksikkö Riviliitin

Ulkoyksikkö Johdinpidin

Vikavirtasuoja

Symboli Väri Symboli Väri

BLK Musta ORG Oranssi
BLU Sininen PNK Vaaleanpunainen
BRN Ruskea PRP, PPL Purppura
GRN Vihreä RED Punainen
GRY Harmaa WHT Valkoinen

YLW Keltainen

Symboli Selitys

A*P Piirilevy
BS* Painike PÄÄLLÄ/ POIS,

BZ, H*O Summeri
C* Kondensaattori
AC*, CN*, E*, HA*, HE*, HL*,

HN*, HR*, MR*_A, MR*_B, S*, U,
V, W, X*A, K*R_*, NE

D*, V*D Diodi
DB* Diodisilta
DS* DIP-kytkin
E*H Lämmitin
FU*, F*U, (katso ominaisuudet

yksikön sisällä olevasta
piirilevystä)

FG* Liitin (rungon maa)
H* Johdinsarja
H*P, LED*, V*L Merkkivalo, valodiodi

Tasasuuntain

käyttökytkin

Liitäntä, liitin

Sulake

Symboli Selitys

HAP LED (huoltomonitori, vihreä)
HIGH VOLTAGE Suurjännite
IES Intelligent Eye -anturi
IPM* Älykäs virtamoduuli
K*R, KCR, KFR, KHuR, K*M Magneettirele
L Jännitteinen
L* Kierukka
L*R Reaktori
M* Askelmoottori
M*C Kompressorin moottori
M*F Tuuletinmoottori
M*P Tyhjennyspumpun moottori
M*S Kääntömoottori
MR*, MRCW*, MRM*, MRN* Magneettirele
N Nolla
n=*, N=* Kiertojen määrä ferriittisydämen

läpi
PAM Pulssiamplitudimodulaatio
PCB* Piirilevy
PM* Virtamoduuli
PS Päävirran kytkentä
PTC* PTC-termistori
Q* Eristehilatransistori (IGBT)
Q*C Suojakatkaisin
Q*DI, KLM Maavuotosuojakatkaisin
Q*L Ylikuormasuoja
Q*M Lämpökytkin
Q*R Vikavirtasuoja
R* Vastus
R*T Termistori
RC Vastaanotin
S*C Rajakytkin
S*L Uimurikytkin
S*NG Kylmäainevuodon ilmaisin
S*NPH Paineanturi (korkea)
S*NPL Paineanturi (matala)
S*PH, HPS* Painekytkin (korkea)
S*PL Painekytkin (matala)
S*T Termostaatti
S*RH Kosteusanturi
S*W, SW* Käyttökytkin
SA*, F1S Ylijännitesuoja
SR*, WLU Signaalin vastaanotin
SS* Valintakytkin
SHEET METAL Kytkentäriman kiinteä levy
T*R Muuntaja
TC, TRC Lähetin
V*, R*V Varistori
V*R Diodisilta, eristehilatransistorin

(IGBT) virtamoduuli
WRC Langaton kaukosäädin
X* Liitin
X*M Riviliitin (lohko)
Y*E Elektronisen paisuntaventtiilin

käämi

FXAA15~63AUV1B
VRV-järjestelmän ilmastointilaite
3P622285-1B – 2020.10

Asennus- ja käyttöopas

23

18 Tekniset tiedot

Symboli Selitys

Y*R, Y*S Käänteinen magneettiventtiilin

kierukka
Z*C Ferriittisydän
ZF, Z*F Kohinasuodatin

Asennus- ja käyttöopas

24

VRV-järjestelmän ilmastointilaite

FXAA15~63AUV1B

3P622285-1B – 2020.10
