DĚLENÉ Klimatizační jednotky
MODELY
(Závěsné stropní zařízení se 4 výstupy)
FUQ71CVEB
FUQ100CVEB
FUQ125CVEB
INSTALAČNÍ PŘÍRUČKA
PŘED INSTALACÍ SI POZORNĚ PŘEČTĚTE TUTO PŘÍRUČKU.
PŘÍRUČKU SI ULOŽTE V DOSAHU K POZDĚJŠÍMU POUŽITÍ.
Page 2
FUQ71CVEB
FUQ100CVEB
FUQ125CVEB
DĚLENÉ klimatizační jednotky Instalační příručka
OBSAH
1. BEZPEČNOSTNÍ UPOZORNĚNÍ ........................................................................1
2. PŘED INSTALACÍ................................................................................................3
3. VOLBA MÍSTA INSTALACE ................................................................................6
4. PŘÍPRAVA PŘED INSTALACÍ.............................................................................8
5. INSTALACE VNITŘNÍ JEDNOTKY....................................................................14
6. POTRUBÍ CHLADIVA ........................................................................................16
7. PRÁCE NA VYPOUŠTĚCÍM POTRUBÍ.............................................................20
8. ELEKTRICKÉ ZAPOJENÍ ..................................................................................25
9. MONTÁŽ KRYTU ROHU / MŘÍŽKY SÁNÍ .........................................................34
10. PROVOZNÍ NASTAVENÍ ...................................................................................36
11. TESTOVACÍ PROVOZ.......................................................................................40
12. SCHÉMA ELEKTRICKÉHO ZAPOJENÍ.............................................................45
Originální příručka je napsána v angličtině. Všechny ostatní jazyky jsou překladem originálního návodu.
1. BEZPEČNOSTNÍ UPOZORNĚNÍ
Zajistěte dodržování dále uvedených BEZPEČNOSTNÍCH UPOZORNĚNÍ.
Tato jednotka se dodává za podmínky "zařízení nepřístupné široké veřejnosti".
V této příručce jsou bezpečnostní informace rozděleny na VAROVÁNÍ a VÝSTRAHY.
Dodržujte veškerá dále uvedená bezpečnostní opatření: jsou všechna důležitá pro zajištění bezpečnosti.
VÝSTRAHA ........ Tento symbol upozorňuje na potenciálně nebezpečné situace, jejichž ignorování
by mohlo mít za následek úmrtí nebo vážný úraz.
UPOZORNĚNÍ .... Tento symbol upozorňuje na potenciálně nebezpečné situace, jejichž ignorování
by mohlo mít za následek lehké nebo středně těžké zranění.
Tento symbol může být použit také k varování před nebezpečnými praktikami.
• Po dokončení instalace otestujte klimatizační jednotku a ověřte, zda pracuje správně. Uživateli dejte
přiměřené instrukce týkající se použití a čištění vnitřní jednotky v souladu s návodem k obsluze.
Požádejte zákazníky, aby si uschovali tento návod k obsluze k dalšímu použití.
1 Čeština
Page 3
VÝSTRAHA
• O provedení instalace požádejte svého místního prodejce nebo kvalifikovaný personál.
Nesprávně provedená instalace může mít za následek únik vody, úraz elektrickým proudem nebo požár.
• Instalace musí být provedena v souladu s tímto instalačním návodem.
Nesprávně provedená instalace může mít za následek únik vody, úraz elektrickým proudem nebo požár.
• V případě úniku chladiva se poraďte se svým místním dodavatelem.
Je-li klimatizační jednotka instalována v malé místnosti, je potřeba zavést taková opatření, aby ani
vpřípadě úniku chladiva nepřekročilo jeho množství povolenou mez koncentrace.
Jinak může dojít k nehodě vdůsledku vyčerpání kyslíku.
• Při instalaci používejte výhradně specifikované příslušenství a součásti určené k instalaci.
Použití jiných než specifikovaných dílů může mít za následek pád klimatizační jednotky, únik vody,
úraz elektrickým proudem nebo požár.
• Klimatizační jednotku instalujte na pevnou základnu s dostatečnou nosností.
Nedostatečná pevnost může mít za následek pád klimatizační jednotky, což může přivodit úraz.
Kromě toho může docházet k vibraci vnitřních jednotek a vzniku nepříjemného hluku.
• Specifikované instalač
Nesprávná instalace může mít za následek vážnou nehodu, například pád klimatizační jednotky.
• Zajistěte, aby elektrické zapojení jednotky provedl kvalifikovaný personál v souladu s platnou legislativou
a v souladu s touto instalační příručkou (poznámka 1). Jednotku zapojte do samostatného obvodu.
Když je délka zapojení kabeláže krátká, použijte kabeláž dostatečné délky a nikdy nepoužívejte
prodlužovací kabely pro dosažení požadované délky.
Nedostatečná zatížitelnost napájecího obvodu nebo nevyhovující stav elektrické sítě mohou způsobit úraz
elektrickým proudem nebo požár.
(poznámka 1) Platná legislativa znamená veškeré mezinárodní, evropské, národní a místní směrnice,
zákony, předpisy a/nebo zásady, které platí pro jisté výrobky nebo domény.
• Klimatizační jednotku uzemněte.
Zemnící vodič nepřipojujte k plynovému nebo vodovodnímu potrubí, bleskosvodům ani k zemnícímu vodiči
telefonního vedení.
Nedokonalé uzemnění může způsobit úrazy elektrickým proudem nebo požár.
• Zajistěte instalaci jističe uzemnění.
Zanedbání této zásady může způsobit úraz elektrickým proudem a požár.
• Před kontaktem s elektrickými součástmi odpojte napájecí zdroj.
Kontakt s těmito součástmi může mít za následek úraz elektrickým proudem.
• Zajistěte, aby všechna vedení byla bezpe
nebo vedení nepůsobily žádné vnější síly.
Neúplná zapojení nebo nedokonalé upevnění mohou způsobit přehřívání nebo požár.
• Při propojování vnitřních a venkovních jednotek a zapojování napájení veďte vodiče tak, aby bylo možné
bezpečně upevnit víko řídicí skříně.
Nebude-li víko řídicí skříně správně instalováno, může dojít k přehřívání svorkovnic, úrazům elektrickým
proudem nebo požáru.
• Jestliže plyn chladiva během instalačních prací uniká, prostory ihned vyvětrejte.
Dostane-li se plyn chladiva do styku s ohněm, mohou vznikat jedovaté plyny.
• Po skončení instalačních prací celé zařízení zkontrolujte, zda někde neuniká plynné chladivo.
Pokud by plynné chladivo unikalo do místnosti a dostalo se do styku se zdrojem požáru (například
teplovzdušné topidlo, kamna, sporák nebo vařič), mohly by se tvořit jedovaté plyny.
• Nikdy se nedotýkejte náhodně uniklého chladiva přímo. To by mohlo způsobit vážná poranění vyvolaná
omrzlinami.
ní práce realizujte se zřetelem na silný vítr, možné smrště nebo zemětřesení.
čná. Použijte specifikované vodiče a zajistěte, aby na svorkovnici
Čeština 2
Page 4
UPOZORNĚNÍ
• Odtokové potrubí instalujte v souladu s tímto instalačním návodem. Zajistíte tak dobrý odvod kondenzátu.
Potrubí tepelně izolujte, abyste předešli kondenzaci.
Nesprávně instalované odtokové potrubí může způsobit únik vody. Následkem toho může zvlhnout
nábytek.
• Klimatizační jednotku, napájecí kabeláž, kabeláže dálkového ovladače a propojovací vodiče instalujte ve
vzdálenosti nejméně 1 metr od televizorů a rozhlasových přijímačů. Předejdete tak možnosti rušení obrazu
a generování šumu.
(Podle délky radiových vln může být vzdálenost 1 metr k eliminaci šumu nedostatečná.)
• Vnitřní jednotku instalujte co nejdále od zářivek.
Při nainstalování soupravy bezdrátového dálkového ovladače může být vzdálenost vysílání ovladače
v prostorách osvětlených zářivkami (s invertorem nebo rychlým startem) ve skutečnosti kratší, než
odpovídá očekávání.
• Klimatizační jednotku neinstalujte na místa s následujícími vlastnostmi:
1. V místech s parami olejů, aerosolem olejů nebo parami (například kuchyně).
Plastové díly by se mohly poškodit a vypadnout nebo způsobit únik vody.
2. V místech, kde vznikají korozívní plyny (například kysličník siřičitý nebo sírový).
Koroze měděného potrubí nebo spájených díl
3. V místech, kde je instalováno vybavení, jež emituje elektromagnetické vlny.
Elektromagnetické vlny by mohly rušit řídicí systém a způsobit poruchu funkce zařízení.
4. V místech s únikem hořlavých plynů, nebo v místech s uhlíkovými vlákny nebo hořlavým prachem
rozptýleným ve vzduchu, nebo v místech, kde se manipuluje s těkavými kapalinami (například ředidla
nebo benzin).
Pokud by plyn unikl a zůstal v okolí klimatizační jednotky, mohl by vypuknout požár.
• Klimatizační jednotka není určena pro použití v prostředí s nebezpečím výbuchu.
ů by mohla způsobit únik chladiva.
2. PŘED INSTALACÍ
Při rozbalování vnitřní jednotky nebo při jejím stěhování po rozbalení je nutné jednotku zvednout za
čtyři závěsné nosníky. Na ostatní části jednotky se nesmí vyvíjet žádný tlak – to platí zvláště o potrubí
chladiva, odtokovém potrubí a dalších dílech vyrobených z plastu.
• Nezapomeňte zkontrolovat předem, zda je chladivo použité pro instalaci typu R410A.
(Klimatizační jednotka nebude pracovat správně, pokud použijete nesprávné chladivo.)
• Elektrické zapojení venkovní jednotky viz instalační návod venkovní jednotky dodávaný s venkovní
jednotkou.
• Příslušenství nevyhazujte, dokud není dokončena instalace.
• Po přenesení vnitřní jednotky do místnosti zabraňte jejímu poškození, podnikněte všechny kroky na její
ochranu pomocí obalového materiálu.
(1) Rozhodněte se o trase, kterou jednotku budete na místo transportovat.
(2) Nerozbalujte jednotku, dokud není v místě instalace.
Je-li třeba jednotku rozbalit, použijte ke zdvihání lano z měkkého materiálu nebo ochranné desky
s lanem, abyste předešli poškození vnitřní jednotky nebo jejímu poškrábání.
• Přimějte zákazníka, aby jednotku ovládal podle návodu v příručce dodávané s vnitřní jednotkou.
Instruujte zákazníka, jak má jednotku provozovat správně (zvláště ho informujte o čištění vzduchových
filtrů, provozních postupech a nastavení teploty).
• Pro výběr místa instalace použijte papírovou šablonu (používá se společně
referenci.
• Klimatizační jednotku nepoužívejte v například atmosféře pobřežních míst, ve vozidlech, lodích nebo
v místech s častým kolísáním napětí, například v továrnách.
• Při otevírání víka řídicí skříně a při zapojování kabeláže vybijte ze svého těla statickou elektřinu.
V opačném případě by mohlo dojít k poškození elektrických součástí.
s obalovým materiálem) jako
3 Čeština
Page 5

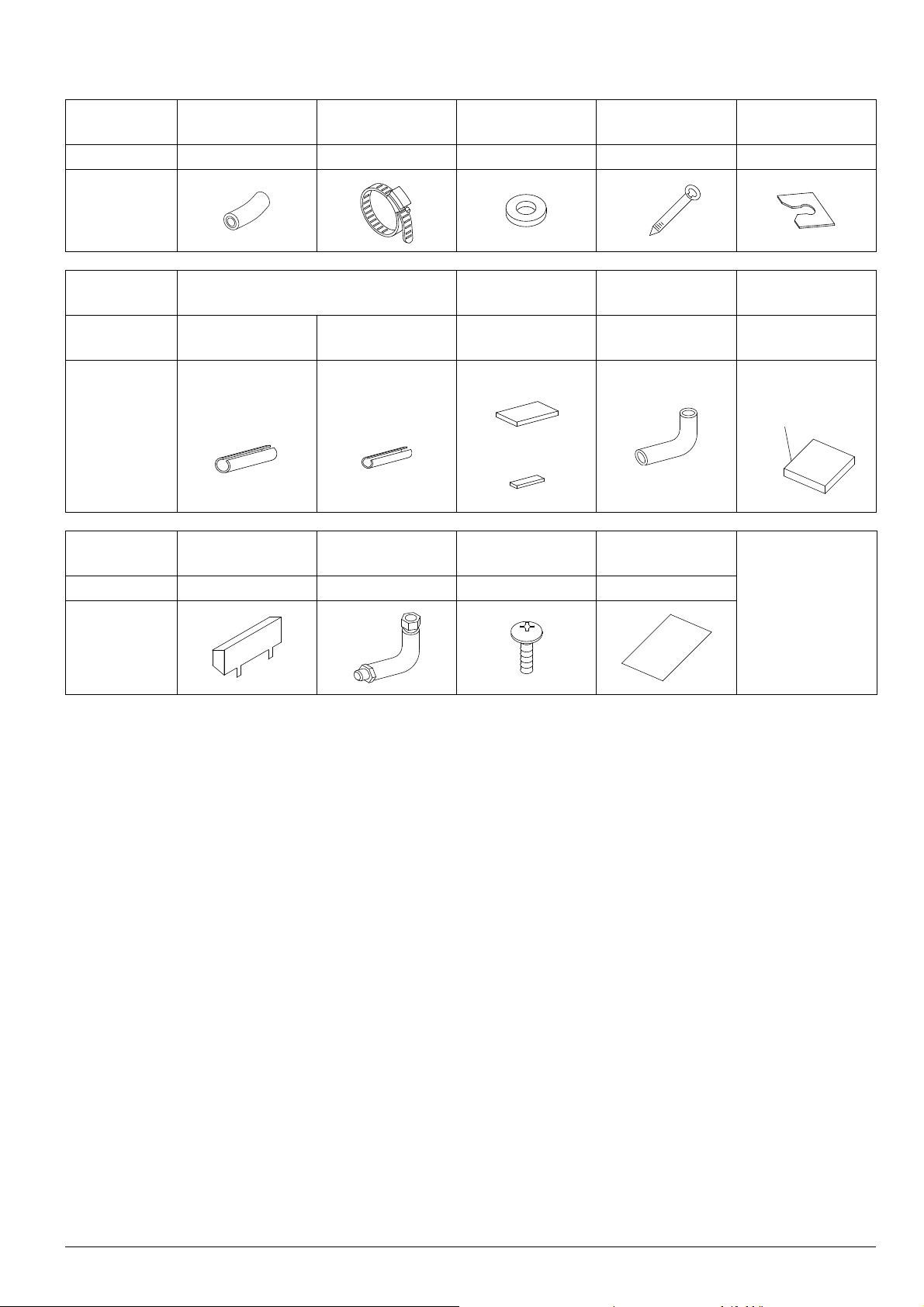

2-1 PŘÍSLUŠENSTVÍ
Zkontrolujte, zda je k vnitřní jednotce přiloženo následující příslušenství:
Název
Množství 1 kus 1 kus 8 ks 10 ks 4 listy
Tvar
Název Spojovací izolační materiál Těsnicí materiál (10) Koleno
Množství 2 ks 1 kus
Tvar
Název
Množství 1 kus 1 kus 5 ks 1 list
Tvar
(1) Vypouštěcí
hadice
(6) Pro plynové
potrubí
(12) Blokovací
materiál
(2) Kovová
svorka
(7) Pro potrubí
kapaliny
(13) Potrubí L (14) Šroub
(3) Podložka pro
závěsný nosník
(8): 1 list
(9): 3 listy
(8) Velké
(9) Malé
(4) Svorka
papírová šablona
1 kus 1 list
Používá se také
(15) Netkaná
látka
(Různé)
•Návod
•Instalační
• Prohlášení
(5) Svorka
podložky
(11) Montážní
jako balicí
materiál
k obsluze
příručka
o shodě
2-2 VOLITELNÉ PŘÍSLUŠENSTVÍ
• Pro tuto vnitřní jednotku se vyžaduje samostatný dálkový ovladač.
(Pro současný provoz podřízených jednotek je třeba dálkový ovladač.)
• Existují 2 typy dálkových ovladačů: kabelový a bezdrátový.
Namontujte dálkový ovladač na místo, se kterým souhlasí zákazník.
Viz také katalog pro příslušný model.
(Pokyny k nastavení viz instalační příručka bezdrátového dálkového ovladače.)
Čeština 4
Page 6
PRÁCE PROVEĎTE OPATRNĚ, DBEJTE NÁSLEDUJÍCÍCH POKYNŮ A PO PRÁCI JE ZNOVU
PŘEKONTROLUJTE.
1. Položky, jež je třeba zkontrolovat po dokončení instalačních prací
Položky, které je nutné zkontrolovat V případě vady
Je klimatizační jednotka řádně upevněna? Pád, vibrace, hluk
Je instalační práce klimatizační jednotky dokončena?
Provedli jste test těsnosti na testovacím tlaku
uvedeném v instalační příručce venkovní jednotky?
Je izolace potrubí chladiva a vypouštěcího potrubí
provedena úplně?
Vytéká kondenzát hladce? Únik vody
Odpovídá síťové napětí hodnotě uvedené na
typovém štítku klimatizační jednotky?
Opravdu není žádná kabeláž zapojena nesprávně
ani není uvolněné potrubí či kabeláž?
Je uzemnění dokončeno? Nebezpečí v p
Jsou rozměry elektrické kabeláže podle specifikací?
Zkontrolujte, zda některé výstupy nebo vstupy
vzduchu klimatizační jednotky nejsou zablokovány
překážkami.
(Mohlo by to způsobit pokles výkonnosti v důsledku
poklesu otáček ventilátor nebo poruchu zařízení.)
Zapsali jste si délku potrubí chladiva a objem náplně
chladiva?
Nelze uvést do provozu /
došlo k vyhoření
Neprobíhá chlazení ani ohřev
Únik vody
Nelze uvést do provozu /
došlo k vyhoření
Nelze uvést do provozu /
došlo k vyhoření
řípadě úniku
Nelze uvést do provozu /
došlo k vyhoření
Neprobíhá chlazení ani ohřev
Množství náplně chladiva v systému
není jasné
Sloupec
kontroly
Zkontrolujte položky "BEZPEČNOSTNÍ UPOZORNĚNÍ".
2. Položky, jež je třeba zkontrolovat při dodávce
Položky, které je nutné zkontrolovat
Provedli jste provozní nastavení? (v případě potřeby)
Připevnili jste víko řídicí skříně, vzduchový filtr a mřížku sání?
Je vypouštěn studený vzduch během režimu chlazení a teplý vzduchu při topení?
Vysvětlili jste svému zákazníkovi návod k obsluze a vysvětlili jste mu současně provoz
jednotky?
Vysvětlili jste zákazníkovi chlazení, topení, programové vysoušení a automatické chlazení/
topení popsané v tomto návodu k obsluze?
Pokud jste nastavili otáčky ventilátoru na termostatu do vypnuté polohy, vysvětlili jste
nastavení otáček ventilátoru zákazníkovi?
Je nouzový spínač (EMG) na desce tištěného obvodu zapnutý? Spínač je při expedici z
výroby nastaven na normální stav (NORM).
Předali jste zákazníkovi návod k obsluze spolu s instalačním návodem?
Vysvětlení místa provozu
Kromě obecného používání, protože položky v návodu k obsluze označené VÝSTRAHA a
UPOZORNĚNÍ mohou způsobit v případě nedodržení zranění osob nebo poškození majetku, je nutné
nejenom tyto položky zákazníkovi vysvětlit, ale také mu je nechat přečíst.
Také je nutné zákazníkovi vysvětlit položky "NEFUNKČNÍ KLIMATIZACE" a nechat mu příslušné
části přečíst.
Sloupec
kontroly
5 Čeština
Page 7
3. VOLBA MÍSTA INSTALACE
UPOZORNĚNÍ
POZNÁMKA
≥1000
≥1500
*
≥30
5
1
2
3
4
6
≥1500
≥1500
≥2000
≥4000
1
1
2
3
4
Při rozbalování vnitřní jednotky nebo poté je nutné jednotku zvednout za čtyři závěsné nosníky.
Na potrubí jednotky se nesmí vyvíjet žádný tlak – to platí zvláště o potrubí chladiva, odtokovém
potrubí a dalších dílech vyrobených z plastu.
(1) Se souhlasem zákazníka zvolte místo instalace, které splňuje následující podmínky:
• Takové místo, aby chladný (teplý) vzduch mohl proudit celou místností.
• Takové místo, kde nic neblokuje výstup vzduchu.
• Takové místo, kde lze zajistit odtok.
• Takové místo, kde podlaha není příliš skloněná.
• Takové místo, kde v důsledku dostatečné pevnosti stropu nemůže vnitřní jednotka vibrovat, dostat se do
styku se stropem a způsobit tak bzučivý zvuk.
• Takové místo, aby kolem jednotky bylo možné zajistit dostatek volného prostoru pro instalaci a údržbu.
(Viz obrázek 1 a 2)
• Takové místo, kde je možné propojení venkovní a vnitřní jednotky v rámci přípustných mezí délky.
(Viz instalační návod venkovní jednotky.)
• Takové místo, kde se není třeba obávat úniku hořlavých plynů.
Prostor požadovaný pro instalaci (mm)
1 Výtlak
2 Sání
3Překážka
4 Podlaha
5 Je-li uzavřen výstup vzduchu
6 ≥2500 (od podlahy)
Při instalaci ve vyšších místech.
* K demontáži krytu rohů je třeba odpovídající
prostor. (POZNÁMKA 2)
Obrázek 1
1Vnitřní jednotka
2Osvětlení
(POZNÁMKA 1)
3 Výfukový ventilátor
4 Výtlak
Obrázek 2
• Vnitřní a venkovní jednotku, napájecí kabeláž, kabeláže dálkového ovladače a propojovací vodiče
instalujte ve vzdálenosti nejméně 1 metr od televizorů a rozhlasových přijímačů. Předejdete tak možnosti
rušení obrazu a generování šumu.
(Podle délky radiových vln může být vzdálenost 1 metr k eliminaci šumu nedostatečná.)
• Vnitřní jednotku instalujte co nejdále od zářivek.
Při nainstalování soupravy bezdrátového dálkového ovladače může být vzdálenost vysílání ovladače
v prostorách osvětlených zářivkami (s invertorem nebo rychlým startem) ve skutečnosti kratší, než
odpovídá očekávání. (POZNÁMKA 1)
1. Omezení platí pro volně přístupný typ osvětlení, ale nikoliv pro zapuštěný typ.
2. Pokud je výstup vzduchu uzavřen, prostor označený "*" by měl být vzdálen alespoň 30 mm.
3. Nastavení směru proudění vzduchu vodorovnou klapkou je popsáno v návodech k obsluze přiložených
Čeština 6
k venkovním jednotkám a dálkovému ovladači.
Page 8
(2) Výška stropu
13
2
4
1
22
4
13
2
1
2
4
A
BB
C
C
4
1
2
• Tato vnitřní jednotka může být zavěšena na strop s výškou do 3,5 m (modely 100·125: až 4,0 m).
• Nicméně pokud výška stropu překročí 2,7 m (modely 100·125: 3,2 m), je nutné je na místě nastavit
pomocí dálkového ovladače. Viz také "10. PROVOZNÍ NASTAVENÍ".
(3) Směr výstupu vzduchu
Zvolte charakter výstupu vzduchu v souladu s místem instalace.
Dvoucestný a trojcestný směr proudění vzduchu je třeba místěn nastavit dálkovým ovladačem.
Podrobnosti naleznete v "10. PROVOZNÍ NASTAVENÍ".
(Upozornění) Protože pro potrubí na straně připojení platí některá omezení, zajistěte výběr způsobu
výstupu vzduchu podle obrázku 3.
Názvy výstupu vzduchu jsou uvedeny v popisu podle čísla značky " " na spodní straně výstupu.
(Viz obrázek 4)
(4) K instalaci použijte závěsné šrouby.
Zkontrolujte, zda místo instalace udrží hmotnost vnitřní jednotky a v případě potřeby zavěste jednotku
šrouby až po zesílení místa nosníky atd.
(Viz papírová šablona k instalaci (11), která uvádí rozteč montážních otvorů.)
Způsob výstupu (pohled od stropu)
A Čtyřcestný výstup vzduchu
B Trojcestný výstup vzduchu
C Dvojcestný výstup vzduchu
(vyžaduje se volitelná sada
blokovacího materiálu pro
dvojcestný výstup vzduchu)
Pravé výstupní potrubí (potrubí musí
být ohnuté)
Zadní výstupní potrubí (rovný vývod)
Obrázek 3
Horní výstupní potrubí umožňuje výběr libovolného způsobu výstupu.
1Kontrolka vnitřní jednotky
2 Číslo výstupu vzduchu
Číslo výstupu vzduchu Kontrolka vnitřní jednotky
Výstup vzduchu 1
Výstup vzduchu 2
Výstup vzduchu 3
Výstup vzduchu 4
Obrázek 4
7 Čeština
Page 9
4. PŘÍPRAVA PŘED INSTALACÍ
835 mm
835 mm
950 mm
950 mm
1
2
3

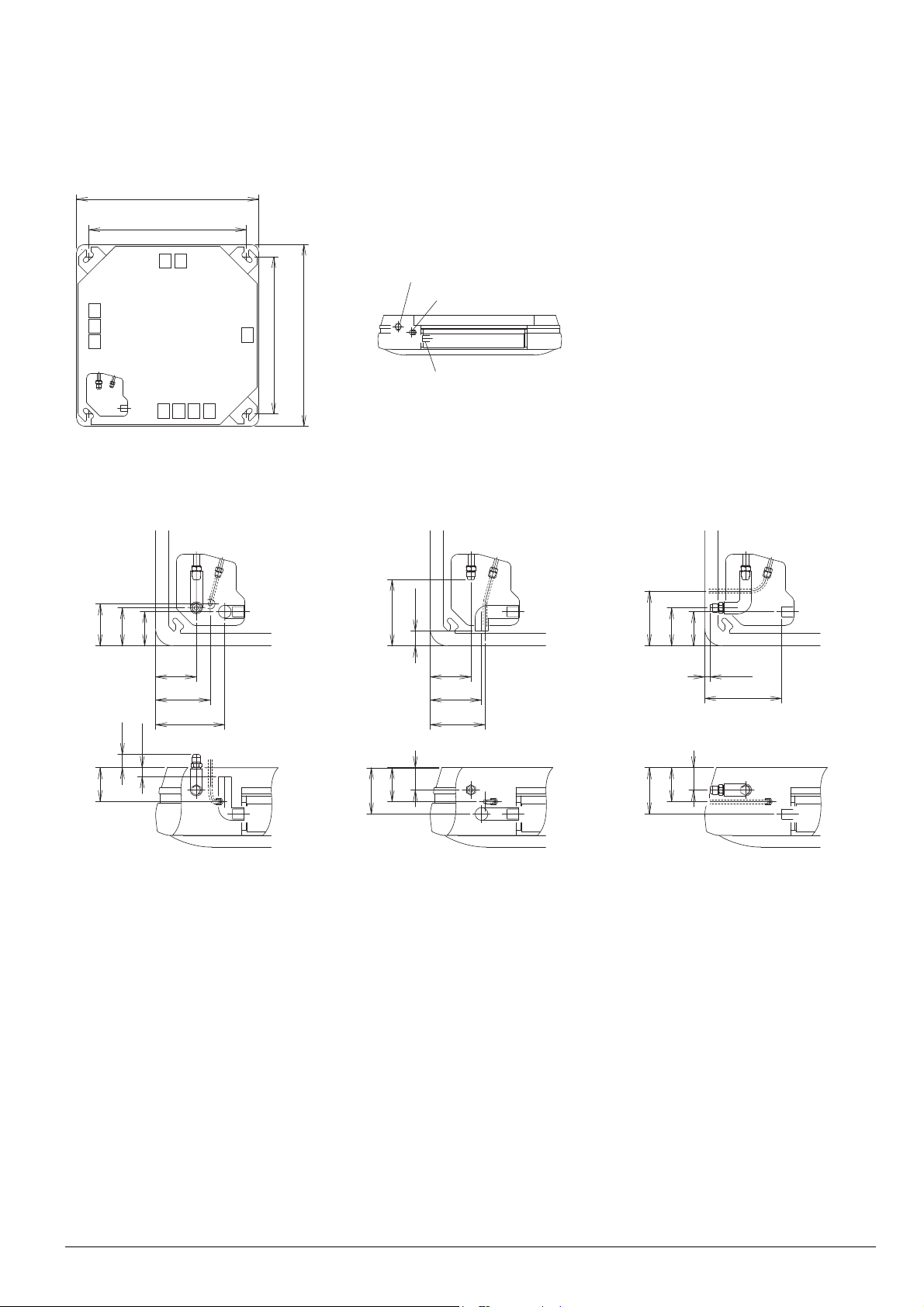

(1) Zkontrolujte umístění závěsných šroubů vnitřní jednotky, otvorů výstupního potrubí, otvoru
vypouštěcího potrubí a vstupního otvoru elektrické kabeláže. (Výkres znázorňuje pohled od
stropu.)
(Viz obrázek 5 a 6)
1 Potrubí plynu
2 Potrubí kapaliny
3Připojení výstupu (VP20)
Obrázek 5
Umístění horního potrubí plynu a
výstupní přípojky
89
88
108
105
141
179
34
23
88
Jednotka: mm
Umístění zadního potrubí plynu a
výstupní přípojky
39
171
105
132
140
57
88
120
Obrázek 6
Umístění pravého potrubí plynu a
výstupní přípojky
141
8988
88
14
198
57
120
Čeština 8
Page 10
(2) Připravte otvory pro závěsné šrouby, výstupní potrubí a vypouštěcí potrubí a potřebné vstupní
POZNÁMKA
50~100 mm
5
1
2
3
4
1
1
2
3
elektrické kabely.
• Použijte papírovou šablonu k instalaci (11), která uvádí umístění montážních otvorů.
• Stanovte umístění závěsných šroubů, výstupního potrubí a vypouštěcího potrubí a potřebných
vstupních elektrických kabelů a zhotovte otvory.
1 Stropní deska
2 Kotevní šroub
3 Dlouhá matice nebo přítužná matice
4Závěsný šroub
5 Povrch stropu
Obrázek 7
Všechny výše uvedené součásti se běžně dodávají. (Viz obrázek 7)
• K instalaci vnitřní jednotky použijte šrouby M8 nebo M10.
Použijte hmoždinky pro stávající šrouby a integrované vložky nebo kotevní šrouby pro nové šrouby a
upevněte jednotku k budově pevně, aby spojení udrželo celou hmotnost jednotky.
Před instalací nastavte správnou vzdálenost od povrchu stropu.
(3) Z vnitřní jednotky sejměte příslušné součásti.
Demontujte mřížku sání. (Viz obrázek 8)
• Posuňte dva upevňovací otočné ovladače mřížky sání směrem dovnitř (podle šipky) a zvedněte nahoru.
Současně nechte druhou osobu zvednout pásku umístěnou ve středu výstupu vzduchu.
• Otevřete mřížku sání pod úhlem asi 45° a pak můžete mřížku sání demontovat z jednotky.
Demontujte 4 kryty rohů.
Obrázek 8
1 Páska
2Mřížka sání
3 Kryt rohu (4 místa)
9 Čeština
Page 11
1Závěs
1
1
1
2.
1.
1
2
Obrázek 9
• Při přenášení vnitřní jednotky ji držte za kovové závěsné spony. (Viz obrázek 9)
Blokování dvojcestného nebo trojcestného výstupu vzduchu
• Pro dvojcestný výstup vzduchu, kromě připojeného blokovacího materiálu, se vyžaduje volitelná sada
blokovacího materiálu pro dvojcestný výstup vzduchu.
Připojený blokovací materiál a volitelný blokovací materiál pro dvojcestný výstup lze použít pro kterýkoliv
výstup vzduchu.
• Pro dvojcestný výstup vzduchu věnujte při instalaci pozornost sklonu vnitřní jednotky. Podrobnosti
naleznete v pokynech pro instalace v "5. INSTALACE VNITŘNÍ JEDNOTKY".
(1) Demontujte vodorovnou klapku výstupu vzduchu, kterou je třeba zablokovat. (Viz obrázek 10 a 11)
1. Bez působení síly na ložiska zvedněte vodorovnou klapku oběma rukama a demontujte ji z ložiska na
nenamontované straně motoru.
2. Po otočení vodorovné klapky směrem dozadu a demontujte sponu ložiska na straně motoru. Zvedněte
vodorovnou klapku a sejměte ji.
Obrázek 10
1 Vodorovná klapka
Ohněte vodorovnou klapku a sejměte ji.
2 Motor
Čeština 10
Page 12
Obrázek 11
1. 2.
5
1
2
3
4
6
6
9
7
8
1Ohněte vodorovnou klapku a vytáhněte ji ven.
2Otočte vodorovnou klapku dozadu.
3Zvedněte sponu na straně ložiska.
4 Demontujte vodorovnou klapku.
5Součásti spony
6 Ložisko
7 Spona (zvednout nahoru)
8 Vodorovná klapka
9 Když se vodorovná klapka obtížně snímá, pomalu zatlačte dolů na vodorovnou klapku ve směru šipky. Vodorovná klapka
se bude snáze demontovat.
(2) Upevněte blokovací materiál na výstup vzduchu. (Viz obrázek 12 a 13)
1. Vložte vyčnívající součást (2 místa) blokovacího materiálu do prostoru mezi horním ozdobným panelem
a izolací.
2. Vložte ohnutou součást (2 místa) na oba konce blokovacího materiálu do prostoru mezi dolním
ozdobným panelem a vypouštěcí vanou, až uslyšíte klapnutí.
Při této práci zvedněte mírně konec dolního ozdobného panelu a vložte blokovací materiál.
Pokud je jeho vložení obtížné, nejprve povolte šrouby na obou stranách dolního ozdobného panelu a
pak jej vložte.
3. Vložte ohnutou součást (2 místa) dovnitř blokovacího materiálu do prostoru mezi dolním ozdobným
panelem a vypouštěcí vanou, až uslyšíte klapnutí, pak blokovací materiál upevněte.
4. Zkontrolujte, zda část plechového profilu blokovacího materiál nevyčnívá z konce dolního ozdobného
panelu.
Upevněte blokovací materiál a vnitřní jednotku pevně tak, aby se zde nevyskytovala žádná
vůle.
Pokud zbývá vůle, může to způsobit únik vzduchu a kondenzaci.
11 Čeština
Page 13
Obrázek 12
2.
1.
3.
1. 2.
5
5
1
2
3
4
6
2.
6
7
8
1 Drenážní vana
2 Dolní ozdobný kryt
3Izolace
4 Horní ozdobný kryt
5Vyčnívající součást
6 Blokovací materiál
1.
1
2
3
4
2
5
3.
9
2
1
1 Blokovací materiál
2Vložte
3Vyčnívající součást
4 Horní ozdobný kryt
5 Izolace
6 Dolní ozdobný panel
7Mírně tuto součást zvedněte. (Také na druhé straně.)
8 Vložte ohnutou součást, až uslyšíte cvaknutí.
9 Ohnutá součást blokovacího materiálu
10 Drenážní vana
11 Vůle mezi dolním ozdobným panelem a vypouštěcí vanou
6
10
11
Obrázek 13
* Pokud je vložení blokovacího materiálu obtížné, nejprve povolte šrouby vlevo a vpravo od dolního
ozdobného panelu a pak jej vložte. Po upevnění blokovacího materiálu zkontrolujte, zda jsou dotaženy
povolené šrouby. (Viz obrázek 14)
Čeština 12
Page 14
Umístění šroubu na potrubí Umístění šroubu na jiném místě, než potrubí
1
1 Dolní ozdobný panel
2 Šroub
1
2
2
2
1
2
Obrázek 14
13 Čeština
Page 15
5. INSTALACE VNITŘNÍ JEDNOTKY
4
1
2
4
4
1
1
2
2
3
3
1
1
2
Instalace volitelného příslušenství je snazší ještě před instalací vnitřní jednotky. Viz instalační příručka
přiložená k volitelným součástem.
Pro montáž použijte dodané instalační součásti a všechny stanovené součásti.

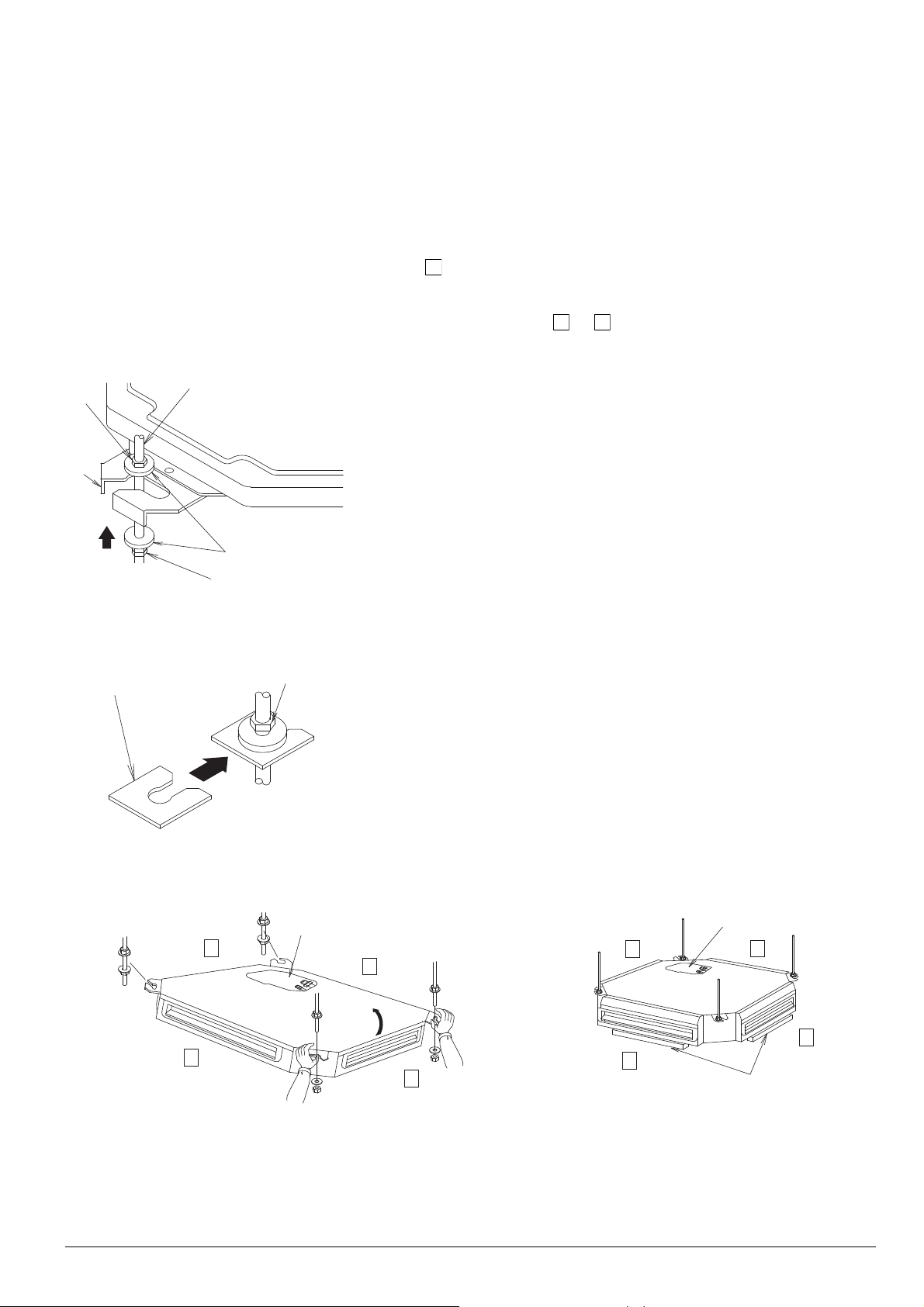

(1) Upevněte horní a dolní matice a podložky závěsu (3) ke 4 závěsným šroubům.
(Viz obrázek 15)
Pokud použijete dodané svorky podložek (5), zabráníte tím vypadnutí podložky závěsu (3).
(Viz obrázek 16)
(2) Instalace vnitřní jednotky. (Viz obrázek 17)
• Vložte závěsy do strany výstupu vzduchu a zavěste je.
• Vložte zbývající 2 závěsné šrouby do závěsu a upevněte dolní podložky závěsu (3) a matice.
(3) Zkontrolujte vyrovnání jednotky ze 2 směrů (výstup vzduchu a ). (Viz obrázek 18)
Upevnění závěsu
1
2
3
1 Matice (běžná dodávka)
2Závěsný šroub
3Závěs
4 Dotáhnout
5 Podložka pro závěs (3) (příslušenství)
4
5
1
Obrázek 15
Metoda upevnění podložky
1
3
2
Obrázek 16
1 Svorka podložky (5) (příslušenství)
2 Horní matice
3 Vložka
Musí být zajištěno vyrovnání
1 Část potrubí
2Úroveň
Obrázek 17 Obrázek 18
Čeština 14
Page 16
• Vnitřní jednotku instalujte vodorovně
VÝSTRAHA
Bude-li jednotka instalována se sklonem, při kterém bude odtokové potrubí nahoře, plovákový spínač
selže a voda může začít unikat.
V případě dvojcestného výstupu vzduchu namontujte jednotku se sklonem 1° dolů k výstupnímu
potrubí.
• Upevněte matice na horní a dolní stranu závěsu
Pokud není použita horní matice a dolní matice je dotažena nadměrně, závěsná deska a horní deska se
deformují a způsobí neobvyklý zvuk.
• Do prostoru mezi závěsem a podložkou pro závěs (3) nevkládejte jiné materiály, než zde stanovené.
Pokud nebudou podložky správně dotaženy, závěsné šrouby se mohou sesmeknout ze závěsu.
Vnitřní jednotku instalujte pečlivě na místo s dostatečnou nosností.
Pokud bude upevnění nedostatečné, jednotka by mohla spadnout a způsobit zranění.
15 Čeština
Page 17
6. POTRUBÍ CHLADIVA
UPOZORNĚNÍ
UPOZORNĚNÍ
5
1
2
3
4
1
• Zapojení potrubí chladiva venkovní jednotky viz instalační návod venkovní jednotky k ní dodávaný.
• Zaizolujte potrubí plynu a kapaliny pomocí tepelné izolace. Pokud nebude izolace provedena, může dojít
k unikání vody. Pro potrubí plynu použijte izolační materiál, jehož tepelná odolnost je nejméně 120°C.
V případě použití ve velké vlhkosti posilte izolační materiál pro potrubí chladiva. Pokud nebude zesíleno,
povrch izolace by se mohl "potit".
• Před instalačními pracemi zkontrolujte, zda je chladivo typu R410A. (Pokud použijete chladivo jiné než
R410A, nelze očekávat normální provoz.)
Tato klimatizační jednotka představuje model vyhrazený pro nové chladivo R410A. Zkontrolujte, zda jsou
splněny níže uvedené požadavky a pak proveďte instalaci.
• Používejte vyhrazený řezák trubek a nástroj na rozválcování potrubí vhodný pro chladivo R410A.
• Při vytváření rozválcovaného spoje naneste na vnitřní povrch rozválcovaného konce olej nebo esterový
olej.
• Používejte pouze převlečné matice dodávané s klimatizační jednotkou. Použití jiných převlečných matic
může způsobit únik chladiva.
• Aby nedocházelo ke znečištění nebo zvlhnutí vnitřku potrubí, podnikněte opatření, například zaslepení
nebo zalepení hrdla potrubí.
Do chladicího kroku nepřimíchávejte žádné jiné látky než specifikované chladivo (vztahuje se například i na
vzduch atd.).
Jestliže chladivo během práce uniká, prostory vyvětrejte.
Potrubí chladiva lze připojit ze 3 směrů.
• V případě stoupacího potrubí demontujte kryt potrubí, zhotovte otvory pro průchody potrubí například
pomocí nůžek.
Po protažení trubky skrze kryt jej připojte k vnitřní jednotce. (Viz obrázek 19)
1 Elektrické zapojení
2Kryt potrubí
3Výpusť
4Plyn
5 Kapalina
Obrázek 19
• Chladivo je naplněno ve venkovní jednotce předem.
• Používejte pouze převlečné matice dodávané s klimatizační jednotkou.
• Při vytváření rozválcovaného spoje naneste na vnitřní povrch rozválcovaného konce olej nebo esterový
olej.
(Viz obrázek 20)
Pak otočte převlečnou matici 3 nebo 4krát rukou a našroubujte ji.
1 Naneste na vnitřní povrch rozválcovaného konce olej nebo esterový olej.
Obrázek 20
Nedovolte, aby do šroubových držáků plastových dílů pronikl olej.
Pokud byl olej na jednotce ulpíval, mohl by zeslabit šroubovanou součást.
Čeština 16
Page 18
• Pro připojení potrubí ke klimatizační jednotce použijte plochý a momentový klíč, viz obrázek 21.
UPOZORNĚNÍ
UPOZORNĚNÍ
1
2
3
4
R0.4-0.8
90°±2°
A
45°±2°
Rozměry rozválcované části a dotahovací moment viz tabulka 1.
1 Momentový klíč
2Klíč
3Převlečná matice
4 Spojení potrubí
Obrázek 21
Příklady nepříznivých důsledků
Když použijete jiné nástroje než ploché klíče, okraj závitu převlečné matice bude poškozen a v důsledku
nedostatečného dotažení dojde k úniku plynu.
Tabulka 1
Rozměr potrubí (mm) Dotahovací moment (N•m)
Rozměry pro zpracování
hrdla A (mm)
Tvar kalíškového spoje
Ø6,4 15,7 ±1,5 8,9 ±0,2
Ø9,5 36,3 ±3,6 13,0 ±0,2
Ø12,7 54,9 ±5,4 16,4 ±0,2
Ø15,9 68,6 ±6,8 19,5 ±0,2
Převlečné matice nedotahujte příliš pevně.
Pokud převlečná matice praskne, může způsobit únik chladiva.
• Nemáte-li momentový klíč, použijte tabulku 2.
Jestliže dotahujete převlečnou matici klíčem nadměrně, nastane okamžik, ve kterém začne utahovací
moment náhle narůstat.
Od tohoto okamžiku dotáhněte převlečnou matici jen o úhel uvedený v tabulce 2.
Po skončení prací zařízení zkontrolujte, zda nikde neuniká chladivo.
Pokud nebudou dodrženy pokyny pro dotahování převlečné matice, povedete to k pomalému úniku
chladiva a k poruše zařízení (nebude dostatečně chladit nebo topit).
Tabulka 2
Rozměr potrubí
(mm)
Úhel dotažení Doporučená délka ramene nástroje
Ø6,4 60° – 90° Asi 150 mm
Ø9,5 60° – 90° Asi 200 mm
Ø12,7 30° – 60° Asi 250 mm
Ø15,9 30° – 60° Asi 300 mm
Izolace provozního potrubí musí být provedena až do spojení uvnitř skříně.
Pokud je potrubí vystaveno působení atmosféry, může dojít k jeho pocení, popálení při kontaktu
s potrubím, úraz elektrickým proudem nebo požár v důsledku kontaktu kabeláže s potrubím.
17 Čeština
Page 19
• Po testu těsnosti zaizolujte plynné a kapalné potrubí dodaným izolačním materiálem spoje (6) a (7), aby
5
1
2
3
4
6
7
8
10
9
12
13
potrubí nebylo volně přístupné. (Viz obrázek 22)
Pak dotáhněte oba konce izolačního materiálu pomocí svorky (4).
Způsob izolace strany potrubí kapaliny Způsob izolace strany potrubí plynu
2
11
1
5
4
9
Dotáhněte část, kde se izolační materiál potrubí
aizolační materiál spoje (7) překrývají.
Obrázek 22
6
7
Dotáhněte část, kde se izolační materiál potrubí a izolační
materiál spoje (6) překrývají.
1 Neponechávejte vůli
2Izolační materiál potrubí (strana jednotky)
3Izolační materiál spoje (7) (příslušenství)
4 Spoj s převlečnou maticí
5Přesuňte šev nahoru
6Izolační materiál potrubí (běžná dodávka)
7 Potrubí nesmí být volně přístupné, aby nedocházelo k jeho
pocení
8 Svorka (4) (příslušenství)
9Přehněte přes základnu jednotky směrem k horní části spojení
spřevlečnou maticí
10 Těsnicí materiál (malý) (9) (příslušenství)
11 Izola ční materiál spoje (6) (příslušenství)
12 Potrubí kapaliny
13 Potrubí plynu
8
10
• Dotáhněte těsnicí (malý) (9) okolo izolačního materiálu spoje (6) (7).
• Zkontrolujte, zda je šev izolačního materiálu (6) (7) na horní straně.
• Při zhotovování horního a pravého potrubí použijte dodané potrubí ve tvaru L a zaizolujte 2 spoje.
(Viz obrázek 23)
Kromě toho ohněte stranu provozního potrubí kapaliny pomocí ohýbačky o poloměru 40 mm nebo méně.
Pokud připojené potrubí ve tvaru L není použito nebo je potrubí ohnuto ohýbačkou s poloměrem větším
než 40 mm, může kolidovat s jiným potrubím nebo vypouštěcí hadicí.
Čeština 18
Page 20
POZNÁMKA
UPOZORNĚNÍ
Obrázek 23
5
1
2
3
4
6
A
5
1
2
3
3
4
6
A Pro potrubí směřujícího nahoru a doprava
Způsob izolace potrubí tvaru L
1 Izolujte potrubí stejným způsobem podle obrázku 22 pomocí dodaného izolačního materiálu spoje (6).
2Izolační materiál potrubí (běžná dodávka)
3Izolační materiál spoje (6) (příslušenství)
4 Svorka (4) (příslušenství)
5 Spoj s převlečnou maticí
6 Trubka tvaru L (13)
Aby nedocházelo k pocení, zabraňte vystavení potrubí ovzduší.
Dotáhněte část, kde se izolační materiál potrubí a izolační materiál spoje (6) překrývají.
(Aby do vnitřní jednotky nemohla pronikat malá zvířata a hmyz, upevněte pevně kryt průchodu potrubí ke
skříni a utěsněte vůli mezi potrubím a otvorem tmelem a izolačním materiálem (běžná dodávka).)
• Před pájením potrubí chladiva do něj vpusťte dusík a pak jej nahraďte vzduchem (POZNÁMKA 1).
(Viz obrázek 24) Pak proveďte pájení (POZNÁMKA 2).
Po dokončení pájení zhotovte převlečné spojení s vnitřní jednotkou. (Viz obrázek 21)
1 Potrubí chladiva
2 Pájená součást
3Dusík
4 Upevnění pomocí pásky
5 Uzavírací ventil
6 Tlakový redukční ventil
Obrázek 24
1. Správný tlak průtoku dusíku potrubím je asi 0,02 MPa, který se nastavuje pomocí tlakového redukčního
ventilu a odpovídá mírnému vánku.
2. Při pájení chladícího potrubí nepoužívejte tavidla.
Používejte pájecí kov s plnivem z fosforové mědi (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO3677),
který nevyžaduje tavidlo.
(Pokud používáte chlorové tavidlo, potrubí začne korodovat a pokud bude obsahovat navíc fluor,
chladicí olej se začne rozkládat a chladicí okruh bude vážně narušen.)
3. Při testování těsnosti potrubí chladiva a vnitřní jednotky po dokončení instalace ověřte spojení venkovní
jednotky na testovacím tlaku podle instalační příručky.
Pokyny pro potrubí chladiva naleznete v instalační příručce venkovní jednotky nebo technické
dokumentaci.
4. V případě nedostatku chladiva, například při jeho nedoplnění, dojde k poruše zařízení (nebude
dostatečně chladit nebo topit).
Pokyny pro potrubí chladiva naleznete v instalační příručce venkovní jednotky nebo technické
dokumentaci.
Při pájení chladícího potrubí nepoužívejte antioxidant.
Může způsobit poruchu součástí a ucpání potrubí v důsledku ucpání zbytky.
19 Čeština
Page 21
7. PRÁCE NA VYPOUŠTĚCÍM POTRUBÍ
1
2
3
4
6
1
3
1
(1) Instalujte vypouštěcí potrubí.
Zhotovte vypouštěcí potrubí, aby jej bylo možné vypouštět.
• Vypouštěcí potrubí lze připojit ze 3 směrů. (Viz obrázek 25, 26 a 27.)
Horní potrubí Zadní potrubí Pravé potrubí
3
2
5
1
Obrázek 25 Obrázek 26 Obrázek 27
1Těsnicí materiál (velký) (8) (příslušenství)
2 Koleno (10) (příslušenství)
3 Kovová svorka (2) (příslušenství)
4 Krátká strana
5 Dlouhá strana
6 Vypouštěcí hadice (1) (příslušenství)
• Zvolte průměr potrubí stejný nebo větší (s výjimkou stoupací části), než je spojovací potrubí
(potrubí PVC, jmenovitý průměr 20 mm, venkovní průměr 26 mm).
• Potrubí namontujte co nejkratší s vhodným spádem minimálně 1/100, které nesmí tvořit vzduchové
kapsy. (Viz obrázek 28)
(Může to způsobit neobvyklý zvuk, například bublání.)
1 Sklon nejméně 1/100
OOK
XNepřijatelné
Obrázek 28
Pokud kondenzát z vypouštěcího potrubí nevytéká, může být potrubí ucpané.
• Namontujte podpěry v rozestupech asi 1 až 1,5 m, aby nedošlo ke vzniku průvěsu potrubí.
(Viz obrázek 29)
Čeština 20
Page 22
Bezpečnostní opatření u stoupacího odtokového potrubí
UPOZORNĚNÍ
VP20
VP20
600 mm
1~1.5 m
5
1
2
3
3
4
4
6
7
Obrázek 29
1 Odtokové potrubí (běžná dodávka)
2 Vypouštěcí hadice (1) (se spojkou VP20) (příslušenství)
3Stoupačka
4 Koleno (10) (příslušenství)
5 Kovová svorka (2) (příslušenství)
6 Stropní deska
7 Odtokové potrubí
OOK
XNepřijatelné
Použijte pouze přiloženou vypouštěcí hadici (1) (pro pravé potrubí) nebo koleno (10) (pro horní a zadní
potrubí) a upevněte ji svorkou (2).
Pokud použijete starou vypouštěcí hadici nebo koleno a svorku, může to způsobit únik vody.
• Zaizolujte potrubí procházejí dovnitř.
• Aby nedošlo k nadměrnému zatížení připojené vypouštěcí hadice (1), neohýbejte jí ani nekruťte.
(Mohlo by dojít k úniku vody.)
• Vypouštěcí potrubí nepřipojujte přímo do kanalizace, z něhož může čpět čpavek.
Čpavek v kanalizaci by mohl vniknout odpadním potrubím dovnitř vnitřní jednotky a způsobit korozi
tepelného výměníku vnitřní jednotky.
< Upozornění pro zhotovení horního vypouštěcího potrubí >
• Maximální výška vypouštěcí stoupačky činí 600 mm.
• Instalujte vypouštěcí stoupačku svisle. (Viz obrázek 29)
21 Čeština
Page 23
Pokud by byla vypouštěcí stoupačka šikmo, plovákový vypínač by mohl selhat a voda by mohla
5
2
3
1
4
unikat.
• Zajistěte, aby byla použita vypouštěcí hadice (1), koleno (10) a těsnicí materiál (velký) (8) dodané
kvnitřní jednotce jako příslušenství.
1. Aby nedocházelo k poškození kolena kovovou svorkou (2) pro horní a zadní potrubí, obalte vinylovou
pásku okolo kolena 2-3krát tak, aby páska zakrývala více než šířku kovové svorky (2) a ponechte asi
10-15 mm od konce kolena (10) bez obalení podle obrázku 30.
1
10~15 mm
3
1 Pro horní potrubí: kratší strana
Pro zadní potrubí: delší strana
2 Koleno (10) (příslušenství)
3 Vinylová páska
2
Použijte šířku (asi 20 mm) větší než je kovová svorka (2).
Obrázek 30
2. Vypouštěcí hadici (1) a koleno (10) zcela zasuňte na kořen vypouštěcí spojky. Dotáhněte kovovou
svorku (2) v místě hadice obaleném páskou a to na moment 1,35 ±0,15 N•m (135 ±15 N•cm).
(Viz obrázek 25, 26, 27 a 31.)
1Vnitřní jednotka (vypouštěcí spojka)
2 Část obalená páskou
3 Vypouštěcí hadice (1) (příslušenství)
4 Vložte bez ponechání vůle
5 Kovová svorka (2) (příslušenství)
Upevněte kovovou svorku (2) tak, aby hlava šroubu
směřovala dolů.
Obrázek 31
• Nedotahujte kovovou svorku (2) na moment větší, než je stanoveno.
Spojku, vypouštěcí hadici (1) a koleno (10) nebo kovovou svorku (2) nesmíte poškodit.
Upevněte kovovou svorku (2) tak, aby dotažená část mohla být v rozsahu uvedeném na obrázku 32.
Čeština 22
Page 24
3. Obalte vinylovou pásku okolo konce kovové svorky (2) tak, aby těsnicí materiál (velký) (8) použitý
±90°
±90°
1
1
2
3
5
1
2
3
4
3
3
2
3
4
2
1
1
2
3
v následujícím procesu nemohl být poškozen koncem svorky nebo aby nemohlo dojít k ohnutí konce
kovové svorky (2) dolů. (Viz obrázek 32)
V případě ohnutí konce
Řez A-A, obrázek 31
V případě použití vinylové pásky
Řez A-A, obrázek 31
Obrázek 32-1 Obrázek 32-2
1 Dotažená část
2Ohněte konec bez natržení těsnicího materiálu (velký) (8).
3 Vinylová páska
Nalepte vinylovou pásku bez natržení těsnicího materiálu (velký) (8).
4. Zaizolujte kovovou svorku (2), vypouštěcí hadici (1), koleno (10) pomocí přiloženého těsnicího
materiálu (velký) (8). (Viz obrázek 25, 26, 27 a 33.)
(Kovová svorka (2) se může "potit" a kondenzát by mohl odkapávat.)
1 Vypouštěcí hadice (1) (příslušenství)
2Těsnicí materiál (velký) (8) (příslušenství)
3 Kovová svorka (2) (příslušenství)
4Těsnicí materiál oviňte tak, aby kolem konce svorky mohl být dvojitě.
5Začněte obalovat z místa, kde je svorka dotažena.
Obrázek 33
(2) Po dokončení potrubí zkontrolujte plynulé odtékání kondenzátu.
[Po dokončení elektrického zapojení]
• Postupně nalijte 1 litr vody z výstupu vzduchu do vypouštěcí vany (obrázek 34) tak, aby nedošlo
krozstřiku vody na elektrické součásti, například vypouštěcí čerpadlo a ověřte si tak, že vypouštění
probíhá normálně za provozu vnitřní jednotky v režimu chlazení, podle "11. TESTOVACÍ PROVOZ".
Pokud je výstup vzduchu uzavřen, nalijte vodu od výstupu vzduchu .
Jak nalít vodu
1 Plastová nádoba pro nalévanou vodu
(Vyžaduje se trubka délky 100 mm)
2 Výpusť vody pro údržbu (s pryžovou zátkou)
(Používá k vypuštění vody z vypouštěcí vany)
3Umístění vypouštěcího čerpadla a plovákového spínače
Obrázek 34
23 Čeština
Page 25
[Pokud elektrického zapojení není dokončeno]
220 - 240V
~
50Hz
1
1
2
1 2 3
3
3
2
• Elektrické zapojení (včetně uzemnění) musí být provedeno kvalifikovaným elektrotechnikem.
• Pokud není k dispozici kvalifikovaná osoba, po dokončení elektrického zapojení zkontrolujte odtok
podle způsobu stanoveného v kapitole [Když je dokončeno elektrické zapojení].
1. Otevřete víko řídicí skříně a připojte jednofázové napájení ke svorce (1, 2) na svorkovnici (X2M) pro
přenosové vedení vnitřní-venkovní jednotky a zemnicí vedení k zemnicí svorce. (Viz obrázek 35)
1 Svorkovnice (X2M) k připojení přenosového vedení
vnitřní-venkovní jednotky
2 Svorka uzemnění
Obrázek 35
2. Před zapnutím napájení zkontrolujte, zda je nasazeno víko řídicí skříně.
3. Postupně nalijte 1 litr vody z výstupu vzduchu do vypouštěcí vany (obrázek 34) tak, aby nedošlo
k rozstřiku vody na elektrické součásti, například vypouštěcí čerpadlo.
Pokud je výstup vzduchu uzavřen, nalijte vodu od výstupu vzduchu .
4. Když je napájení zapnuto, bude vypouštěcí čerpadlo pracovat. Zkontrolujte odtok.
(Vypouštěcí čerpadlo se automaticky zastaví zhruba po 10 minutách.)
5. Po kontrole vypouštění vypněte napájecí zdroj a odpojte napájecí vedení.
6. Víčko řídicí jednotky opět nasaďte.
Čeština 24
Page 26
8. ELEKTRICKÉ ZAPOJENÍ
POZNÁMKA
8-1 VŠEOBECNÉ POKYNY
• Zajistěte, aby elektrické zapojení jednotky provedl kvalifikovaný personál v souladu s platnou legislativou
a v souladu s touto instalační příručkou. Jednotku zapojte do samostatného vyhrazeného obvodu.
Nedostatečná zatížitelnost napájecího obvodu nebo nevyhovující stav elektrické sítě mohou způsobit úraz
elektrickým proudem nebo požár.
• Zajistěte instalaci jističe svodového zemnícího proudu.
Zanedbání této zásady může způsobit úraz elektrickým proudem a požár.
• Nezapínejte přívod elektrické energie (rozbočovací spínač, nadproudových chránič odbočky), dokud
nebudou provedeny všechny instalační práce.
• K jedné venkovní jednotce je připojeno několik vnitřních jednotek. Pojmenujte každou vnitřní jednotku A, B
atd. Po zapojení těchto jednotek k venkovní jednotce a jednotce BS, zapojte vnitřní jednotku ke svorce
označené stejným symbolem na svorkovnici. Pokud jsou kabeláž a potrubí připojeny k odlišným vnitřním
jednotkám a systém je uveden do chodu, dojde k jeho selhání.
• Zajistěte uzemnění klimatizační jednotky. Odpor uzemnění musí odpovídat platné legislativě.
• Zemnící vodič nepřipojujte k plynovému nebo vodovodnímu potrubí, bleskosvodům ani k zemnícímu vodiči
telefonního vedení.
• Potrubí plynu........V případě úniku plynu m
• Potrubí vody.........Potrubí z tvrdého vinylu neumožňuje účinné uzemnění.
• Zemnicí vedení bleskosvodu nebo telefonního kabelu.... Úder blesku může způsobit mimořádný nárůst
• U elektrického zapojení se řiďte také "SCHÉMATEM ZAPOJENÍ" upevněným na víku řídicí skříně.
• Zhotovte kabeláž mezi venkovními jednotkami, vnitřními jednotkami a dálkovými ovladači podle schématu
zapojení.
• Instalaci a zapojení kabeláže dálkového ovladače proveďte podle instalační příručky dálkového ovladače.
• Nedotýkejte se sestavy desky tištěného spoje. Mohlo by dojít k poruše.
ůže dojít k požáru nebo výbuchu.
elektrického napětí.
8-2 TECHNICKÉ ÚDAJE POJISTEK A VODIČŮ Z BĚŽNÉ DODÁVKY
• Elektrické zapojení venkovní jednotky viz instalační návod venkovní jednotky dodávaný s venkovními
jednotkami.
• Kabel dálkového ovladače a přenosové vedení jsou zajištěny z místních zdrojů. (Viz tabulka 3)
Tabulka 3
Kabeláž
Rozměr (mm
2
)
Přenosové vedení H05VV-U4G (POZN. 1) 2,5 −
Zapojení dálkového
ovladače
Opláštěný vinylový kabel nebo
kabel (dvoužilový)
(POZNÁMKA 2)
0,75 − 1,25 Maximálně 500 m *
* Tato délka odpovídá celkové rozšířené délce v systému se skupinovou kontrolou.
1. Zobrazuje se jen v případě potrubí s ochranou. Nepoužívá-li se ochrana, použijte H07RN-F.
2. Opláštěný vinylový kabel nebo kabel (izolovaná tloušťka: 1 mm nebo více)
• Technické specifikace kabeláže jsou zobrazeny za podmínky, že kabeláž vykazuje pokles napětí 2 %.
Délka
25 Čeština
Page 27
8-3 ZPŮSOB ZAPOJENÍ KABELÁŽE
UPOZORNĚNÍ
P2
F1
P1
F2
1
A
B
C
2
1
2
3
4
4
5
Viz obrázek 36.
• Přenosové vedení, zemnicí vedení
Sejměte víko řídicí skříně, spárujte symbol s e symbolem na svorkovnici přenosového vedení (X2M) a
zapojte kabeláž.
Nikdy nepřipojujte zemnicí kabely ke svorkovnici přenosového vedení (X2M).
Pak veďte kabeláž do vnitřní jednotky skrze otvor vyvrtaný v krytu pro protažení potrubí pro kabeláž podle
"6. POTRUBÍ CHLADIVA" a spojte ji pomocí svorky (4).
• Kabeláž dálkového ovladače (pro současný provoz podřízených jednotek je třeba dálkový ovladač).
Připojte kabel dálkového ovladače ke svorkám [P1 • P2] ve svorkovnici (X1M) pro dálkový ovladač.
Připojte kabeláž dálkového ovladače ke svorce (4).
• Lepivá netkaná látka (15).
Aby nedocházelo k pohybu kabeláže, přilepte ji netkanou látkou (15).
• Nikdy nepřipojujte napájecí vedení ke svorkovnici dálkového ovladače/přenosového vedení (X1M).
Mohlo by to způsobit poškození celého systému.
• V žádném případě nepřipojujte kabeláž dálkového ovladače/přenosové vedení k nesprávné svorkovnici.
Přenosová kabeláž / zemnicí kabeláž / kabeláž dálkového ovladače
1 Svorkovnice pro kabeláž dálkového
ovladače (X1M)
2 Svorkovnice (X2M) k připojení
přenosového vedení vnitřní-venkovní
jednotky
3 Spojte do svazku přenosovou kabeláž,
zemnicí kabeláž a kabeláž dálkového
ovladače.
Po upevnění kabeláže nadbytečnou
část odřízněte.
4 Svorka (4) (příslušenství)
5Přenosová kabeláž / zemnicí kabeláž

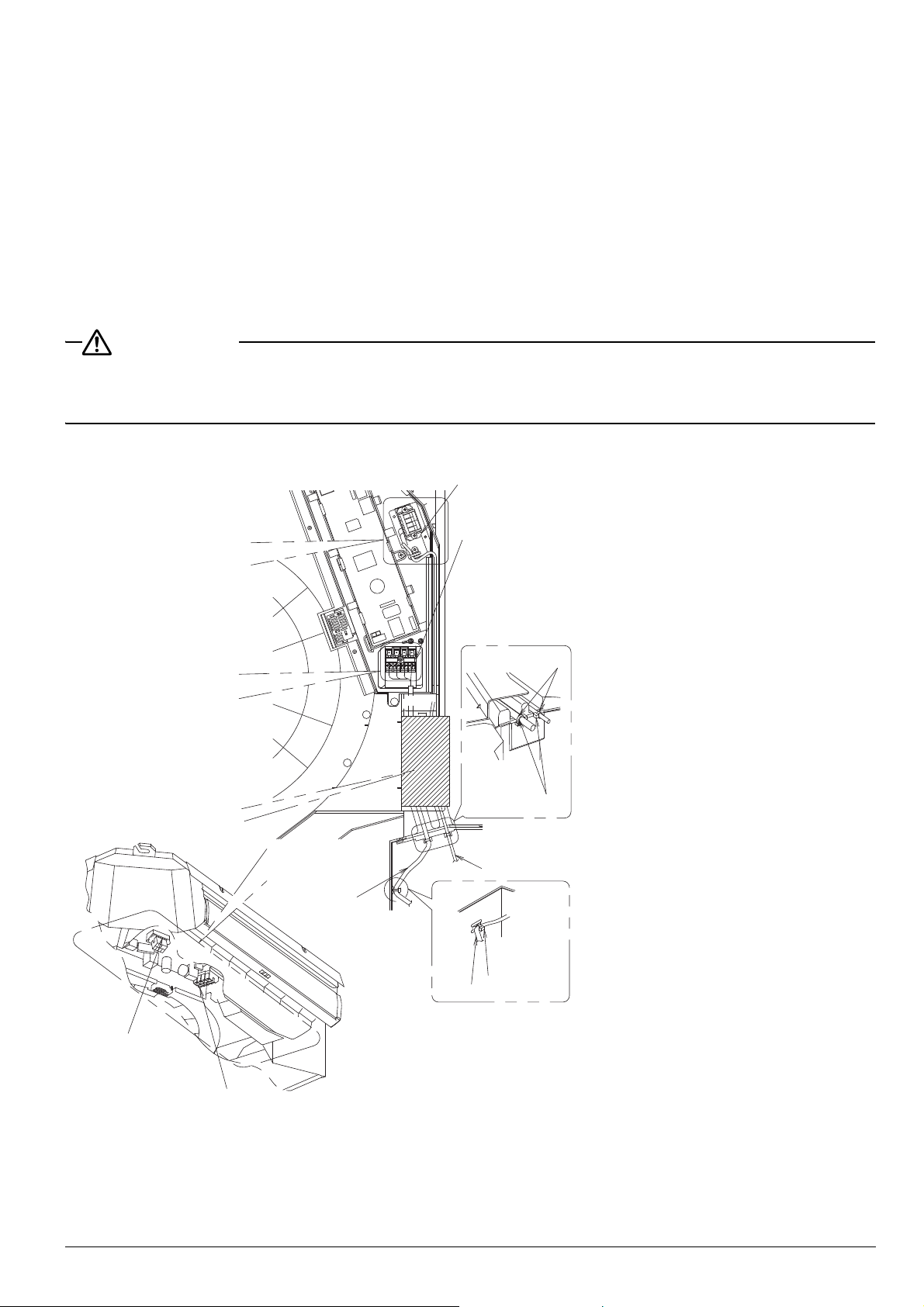

Obrázek 36
Čeština 26
Page 28
Zapojení dálkového ovladače
30-35 mm
F1
P2P1
F2
20-50 mm
±7 mm
1
A
2
4
3
1
C
2
3
1 Část kabeláže označená " " musí být řádně vytvarována, aby
nemohla být silově zatěžována.
2 Svorka (4) (příslušenství)
Po upevnění kabeláže nadbytečnou část odřízněte.
3 Opláštěná součást
Po stažení izolace kabeláže vodiče zkruťte.
4Přídavek na stažení izolace
Nepřipojujte přenosovou kabeláž (vysoké napětí)!
Přenosová kabeláž / zemnicí kabeláž
B
3
6
1
2
3
8
1
321
2
4
60-80 mm
7
1
2
3
8
2
5
1 Svorka uzemnění
2Uzemnění
3Přenosové vedení
4Přídavek na stažení izolace
5 Opláštěná součást
6 Venkovní jednotka
7Vnitřní jednotka
8Svorkovnice
Způsob připojení přenosové kabeláže mezi vnitřní jednotkou a venkovní jednotkou
Spojte odpovídající čísla.
Způsob přilepení netkané látky
1 Netkaná látka (15)
2 Netkaná látka (15) – reference pro přilepení
3Začněte lepit od konce vedení s poloměrem.
27 Čeština
Page 29
UPOZORNĚNÍ PRO ELEKTRICKÉ ZAPOJENÍ
• Pro připojení ke svorkovnici přenosové kabeláže mezi vnitřní jednotkou a venkovní jednotkou použijte
2
1
3
kruhové zamačkávací svorky s izolačním pláštěm, nebo později izolaci na kabeláž upevněte. (Viz
obrázek 37)
1 Kruhová zamačkávací svorka
2Izolační objímka
3 Kabeláž
Obrázek 37
• Pokud výše uvedené není k dispozici, dodržujte následující položky.
(Pokud nebude kabeláž dostatečně dotažena, může dojít k neobvyklému zahřívání.)
Připojte vodiče stejného průřezu
k oběma stranám.
Nepřipojujte 2 vodiče
na jedné straně.
Nepřipojujte vodiče
různých průřezů.
Správně Chybně Chybně

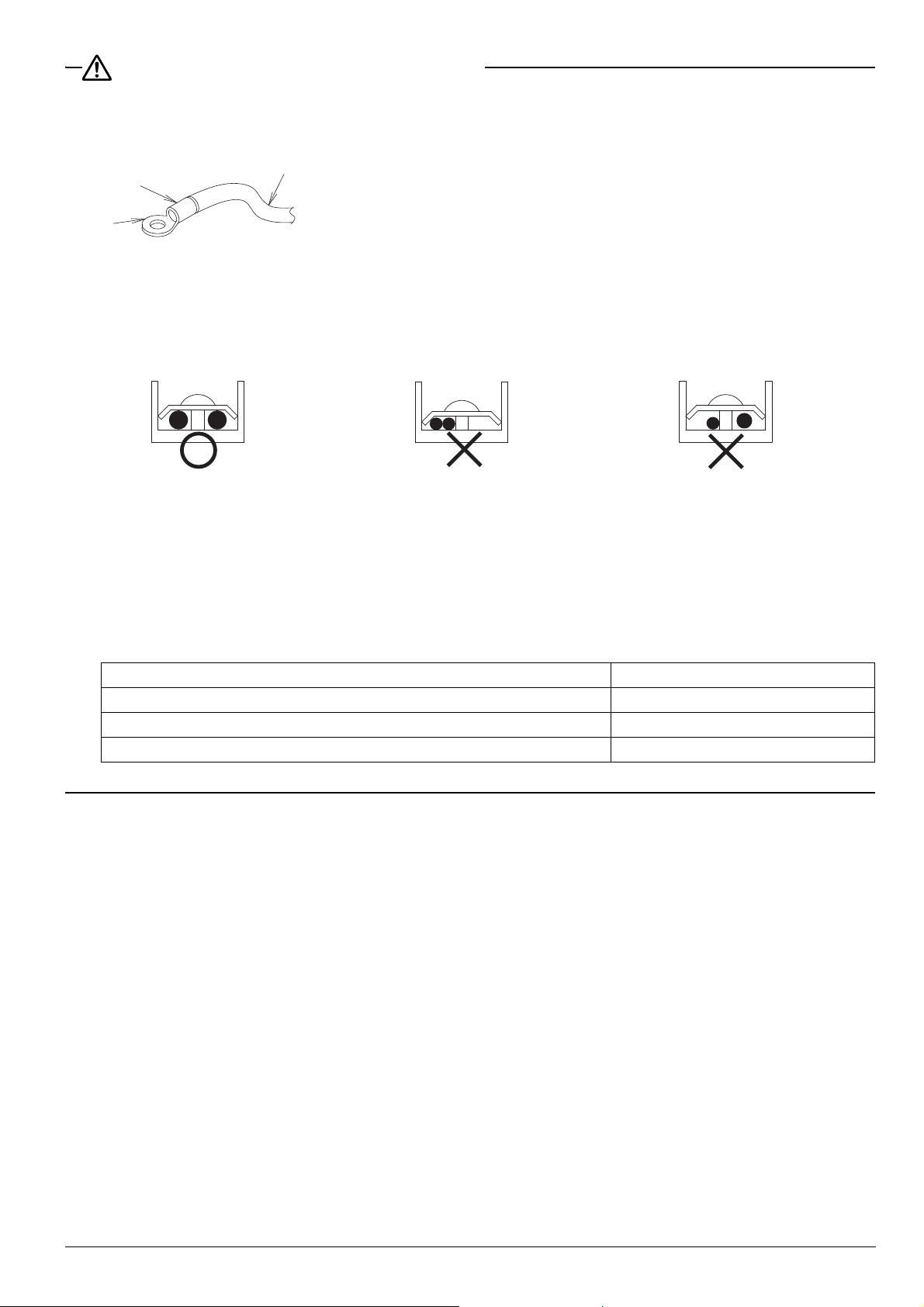

Obrázek 38
• Použijte požadovanou kabeláž, pevně ji připojte a upevněte tak, aby svorky nebyly mechanicky
namáhány.
• K dotažení šroubů svorkovnice používejte odpovídající šroubovák.
Nesprávné šroubováky by mohly poškodit hlavu šroubu a nebylo by možné je správně dotáhnout.
• Jsou-li šrouby svorkovnice dotaženy příliš pevně, mohou se poškodit.
Dotahovací momenty při dotahování šroubů svorkovnice jsou uvedeny v tabulce dále.
Dotahovací moment (N•m)
Svorkovnice pro kabeláž dálkového ovladače 0,88 ±0,08
Svorkovnice k připojení přenosového vedení 1,47 ±0,14
Svorka uzemnění 1,47 ±0,14
• Pokud používáte splétané vodiče, jejich konce nepájejte.
Čeština 28
Page 30
UPOZORNĚNÍ PRO UPEVNĚNÍ KRYTU
• V případě odříznutí krytu pro průchod potrubí a použití otvoru pro protažení kabeláže po dokončení
VÝSTRAHA
1
2
3
4
kabeláže kryt vhodně upravte.
• Rozřízněte kus těsnicího materiálu (malý) (9) na dva kusy a zabalte každý kabel do jednoho z nich.
(Viz obrázek 39)
• Uzavřete prostor okolo kabeláže tmelem nebo tepelně izolujícím materiálem (běžná dodávka).
(Hmyz nebo malá zvířata, jež by pronikla do vnitřní jednotky, by mohla způsobit zkrat v řídicí skříni.)
• Pokud do jednotky vedete stejnou trasou vodiče přenášející nízké napětí (kabel dálkového ovladače)
avodiče přenášející vysoké napětí (kabeláž mezi jednotkami a zemnicí kabeláž), může dojít ke vzniku
elektrického šumu (rušení), nesprávné funkčnosti nebo poruchy.
• Udržujte vzdálenost 50 mm nebo více mezi nízkonapěťovým vedením (kabeláž dálkového ovladače) a
vysokonapěťovým vedením (přenosová kabeláž, zemnicí kabeláž) kdekoliv vně vnitřní jednotky. Pokud
položíte oba typy kabelů společně, mohou být vzájemně ovlivněny elektrickým šumem (venkovní rušení)
a může dojít k nesprávné funkčnosti nebo poruše.
1Utěsněte tmelem a izolačním materiálem.
2Těsnicí materiál (malý) (9)
3 Zapojení dálkového ovladače
4Přenosová kabeláž / zemnicí kabeláž

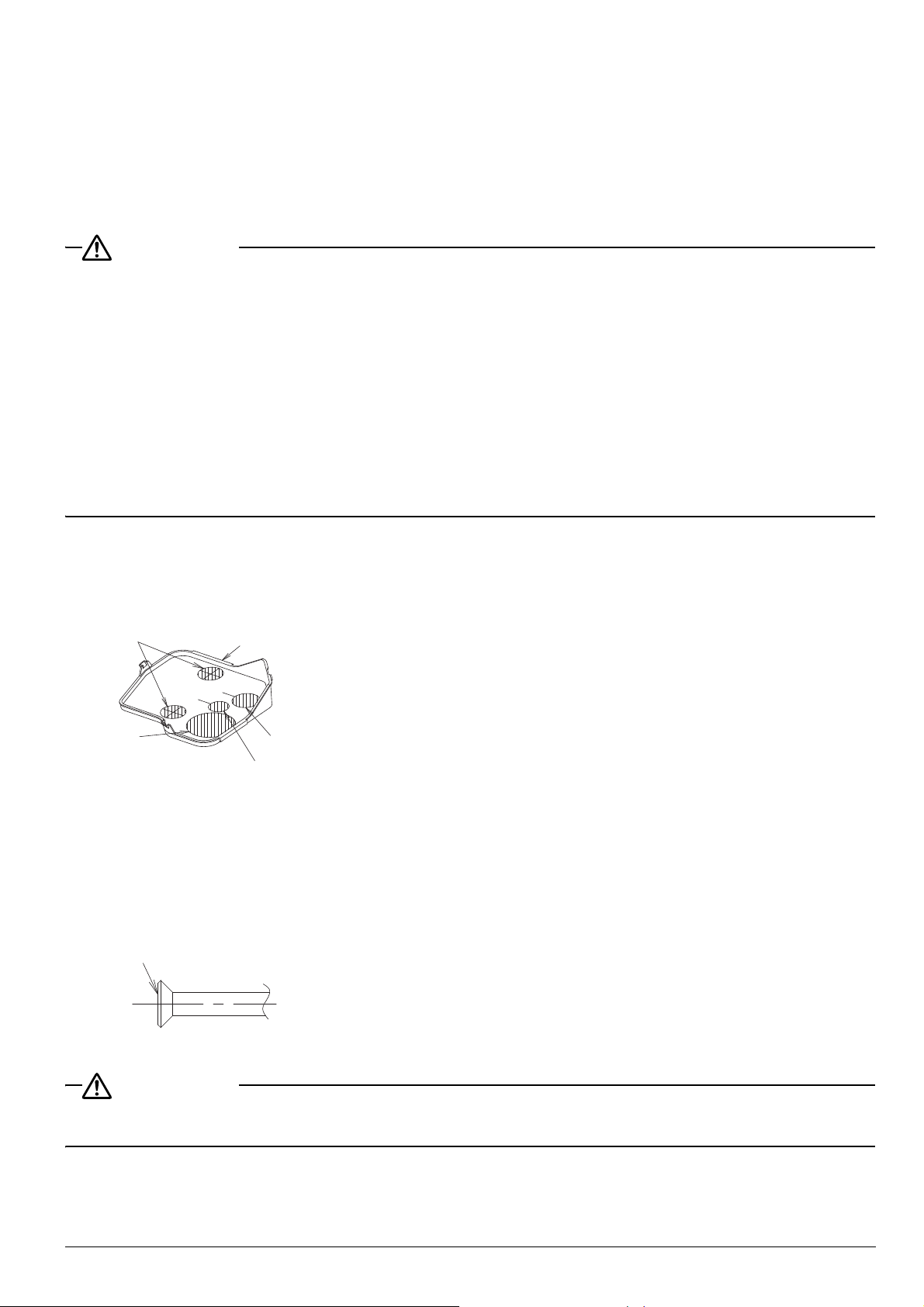

Obrázek 39
Při zapojování kabeláže ji vytvarujte vhodně tak, aby bylo možné bezpečně upevnit víko řídicí skříně.
Pokud víko řídicí skříně není na svém místě, mohlo by se pohybovat nahoru nebo dolů či být sevřeno
mezi skříň, což by mohlo vést k úrazu elektrickým proudem nebo požáru.
29 Čeština
Page 31
8-4 PŘÍKLADY ZAPOJENÍ KABELÁŽE
UPOZORNĚNÍ
POZNÁMKA
P1P2
123
P1 P2
123
220-240V
~
50Hz
5
6
1
2
3
4
Zkontrolujte, zda je nainstalován jističe svodového zemnícího proudu na venkovní jednotce.
Tak tomu je proto, abyste se vyhnuli úrazu elektrickým proudem nebo požáru.
Elektrické zapojení venkovní jednotky viz instalační návod venkovní jednotky dodávaný s venkovními
jednotkami.
Ověřte si typ systému.
• Párový typ: 1 dálkový ovladač řídí 1 vnitřní jednotku (standardní systém). (Viz obrázek 40)
• Systém se současným provozem: 1 dálkový ovladač řídí 2 vnitřní jednotky (2 vnitřní jednotky pracují
shodně). (Viz obrázek 41)
Párový typ Systém se současným provozem
1
2
3
123
4
220-240V
~
50Hz
7
123
9
P1 P2
P1P2
6
123
P1P2
8
Obrázek 40 Obrázek 41
1 Napájecí zdroj
2Jistič proti zemnímu zkratu
3 Venkovní jednotka
4 POZNÁMKA 1)
5Vnitřní jednotka
6 Dálkový ovladač (volitelné příslušenství)
7Vnitřní jednotka (Master - hlavní)
8Vnitřní jednotka (Slave - podřízená)
9 POZNÁMKA 2)
1. Čísla svorek venkovních a vnitřních jednotek musí odpovídat.
2-1. Dálkový ovladač připojte pouze k hlavní jednotce.
2-2. Dálkový ovladač musí být připojen pouze k hlavní jednotce; nemusí být připojen k řízeným jednotkám
prostřednictvím přenosového vedení. (Nepřipojujte přenosové vedení k řízeným jednotkám.)
2-3. Snímače teploty vnitřní jednotky je použitelný pouze pro vnitřní jednotku, ke které je dálkový ovladač
připojen.
2-4. Délka kabeláže mezi vnitřní jednotkou a venkovní jednotkou se liší podle připojeného modelu, počtu
připojených jednotek a maximální délky potrubí.
Podrobnosti naleznete v technických dokumentech.
Čeština 30
Page 32
• Skupinové ovládání: 1 dálkový ovladač řídí až 16 vnitřních jednotek
POZNÁMKA
P1 P2
123
123 123
P1 P2 P1P2 P1 P2
123 123 123
220-240V
~
50Hz
220-240V
~
50Hz
220-240V
~
50Hz
1
2
4
3
5
1
2
4
3
5
5
1
2
4
3
6
6
5
8
1
2
3
4
7
(Všechny vnitřní jednotky pracují podle příkazů dálkového ovládání). (Viz obrázek 42)
Skupinové ovládání
Obrázek 42
1 Napájecí zdroj
2Jistič proti zemnímu zkratu
3 Venkovní jednotka
4 POZNÁMKA)
5Vnitřní jednotka
6 Dálkový ovladač skupinového řízení (volitelné příslušenství)
• Čísla svorek venkovních a vnitřních jednotek musí odpovídat.
Implementace skupinového ovládání
• Při použití párové jednotky nebo hlavní jednotky ve spřaženém režimu provozu více jednotek lze dálkovým
ovladačem souběžně řídit spuštění / vypnutí (skupiny) až 16 jednotek. (Viz obrázek 43)
• V takovém případě se všechny vnitřní jednotky ve skupiny ovládají současně pomocí skupinového
dálkového ovladače.
• Vyberte dálkový ovladač, který disponuje co největším počtem funkcí ve skupině.
• U současně pracujících typů zapojte kabel dálkového ovladače přes hlavní jednotku.
1 Venkovní jednotka 1
2 Venkovní jednotka 2
3 Venkovní jednotka 16
4Vnitřní jednotka 1
5Vnitřní jednotka (Slave - podřízená)
6Vnitřní jednotka 2 (Master - hlavní)
7Vnitřní jednotka 16
Obrázek 43
8 Dálkový ovladač skupinového ovládání
31 Čeština
Page 33
< Způsob zapojení kabeláže >
Remote
controller
Transmission
wiring
Remote
controller
Transmission
wiring
F2P2 F1P1P2P1 F1 F2
5
3
6
1
2
3
4
P1 P2
P1 P2 P1 P2
123
123
220-240V
~
50Hz
5
6
6
1
2
3
4
(1) Sejměte víčko řídicí jednotky.
(2) Zhotovte propojení mezi svorkami (P1, P2) uvnitř řídicí skříně pro dálkový ovladač. (Není stanovena
polarita.) (Viz obrázek 42 a tabulka 3)
Obrázek 44
1 Propojovací kabeláž
2 Svorka pro kabeláž dálkového ovladače (P1, P2)
3 Svorkovnice (X1M)
4Vnitřní jednotka 1
5Vnitřní jednotka 2 (Master - hlavní)
6 K následující jednotce
• Použití 2 dálkových ovladačů: Ovládání 1 vnitřní jednotky 2 dálkovými ovladači. (Viz obrázek 45)
Použití 2 dálkových ovladačů
1 Napájecí zdroj
2Jistič proti zemnímu zkratu
3 Venkovní jednotka
4 POZNÁMKA)
5Vnitřní jednotka
6 Dálkový ovladač (volitelné příslušenství)
Obrázek 45
• Při použití 2 dálkových ovladačů musí být jeden nastaven jako hlavní "MAIN" a druhý jako podřízený
"SUB".
< Metoda přepnutí z hlavní na podřízený a naopak >
Viz instalační příručka dálkového ovladače.
Čeština 32
Page 34
< Způsob zapojení kabeláže >
POZNÁMKA
POZNÁMKA
P1 P2 F1 F2
Remote
controller
Transmission
wiring
5
6
7
1
2
3
4
(1) Sejměte víko řídicí skříně (viz "8-3. ZPŮSOB ZAPOJENÍ KABELÁŽE").
(2) Připojte kabeláž mezi dálkovým ovladačem 2 (podřízený) a svorkou (P1, P2) pro dálkový ovladač
ve svorkovnici (X1M) v řídicí skříni. (Není stanovena polarita.) (Viz obrázek 46)
Obrázek 46
1 Dálkový ovladač 1 (hlavní)
2 Dálkový ovladač 2 (podřízený)
Další dálkový ovladač
3 Svorkovnice (X1M) (hlavní*)
* U současně pracujících systémů zapojte kabel dálkového ovladače k hlavní jednotce.
4Vnitřní jednotka
5 Venkovní jednotka
6 Dálkový ovladač 1
7 Dálkový ovladač 2
• Čísla svorek venkovních a vnitřních jednotek musí odpovídat.
8-5 PRO CENTRÁLNÍ OVLÁDÁNÍ
• Připojením zařízení pro centrální ovládání lze modelovou řadu SkyAir ovládat jako jednu skupinu.
• Ovládací kabeláž je z běžné dodávky. Připravte ji podle tabulky níže.
• Informace o připojení zařízení pro centrální ovládání naleznete v návodu k obsluze a technické příručce
pro zařízení pro centrální ovládání.
• Připojte zařízení pro centrální ovládání k vnitřní jednotce připojené k dálkovému ovladači.
• Pouze v případě, že zařízení pro centrální ovládání je připojeno ke skupině ovládané dvěma dálkovými
ovladači proveďte nastavení "hlavní" a podřízený" pro dálkové ovladače.
Kabeláž Velikost mm²
Ovládací vedení
• Opláštěný vinylový kabel nebo kabel (izolovaná tloušťka: 1 mm nebo více)
Opláštěný vinylový kabel nebo kabel (dvoužilový)
(POZNÁMKA)
0,75 - 1,25
33 Čeština
Page 35
9. MONTÁŽ KRYTU ROHU / MŘÍŽKY SÁNÍ
1
2
3
1
2
3
4
1
1
1
1
2
2
2
2
2
3
3
Pro testovací provoz bez krytu rohu naleznete pokyny v "11. TESTOVACÍ PROVOZ"
• V případě potrubí směřujícího dozadu nebo doprava vyřízněte nejdříve kryt rohu podle obrázku 47 a
sejměte jej.
(Při řezání buďte opatrní a namontujte vnitřní jednotku tak, aby součásti krytu rohu nemohly spadnout.)
Pro výstup zadního potrubí Pro výstup pravého potrubí
Obrázek 47
1 Místo průchodu potrubí
Vyřízněte pilkou.
2 Kryt rohu
3 Zajistěte, aby součást nespadla.
• Kryt rohu namontujte na vnitřní jednotku.
Pak upevněte kryt rohu pomocí šroubu (14) a přitlačte současně kryt tak, aby jeho konec a konec vnitřní
jednotky byly ve vzájemném kontaktu. (Viz obrázek 48)
Obrázek 48
1 Kryt rohu
2 Šroub (14) (Příslušenství)
3 Nechte konec rohu krytu a konec vnitřní jednotky
ve vzájemném kontaktu. (Všechny 4 rohy)
4Vnitřní jednotka
Čeština 34
Page 36
• Po upevnění mřížky sání v opačném pořadí kroků v "4. PŘÍPRAVA PŘED INSTALACÍ" - (3) (viz obrázek
(1)
(2)
(2)
(3)
(3)
1
2
3
4
49-(1)), zahákněte popruh (a) tak, aby mřížka sání nemohla vypadnout (viz obrázek 49-(2)).
• Zahákněte popruh (b) tak, aby mřížka sání nespadla. (Viz obrázek 49-(3))
1 Kryt rohu (část potrubí) (1 místo)
Zahákněte popruh za bližší
2 Zahákněte popruh (3 místa)
3 Popruh (a) zabraňující spadnutí mřížky
4 Popruh (b) zabraňující spadnutí mřížky
Obrázek 49
35 Čeština
Page 37
10. PROVOZNÍ NASTAVENÍ
UPOZORNĚNÍ
Před provedením provozního nastavení zkontrolujte položky uvedené v "Položky, jež je třeba zkontrolovat
po dokončení instalačních prací"
• Zkontrolujte, zda veškeré instalační práce a práce na potrubí klimatizační jednotky byly úplně dokončeny.
• Zkontrolujte, zda jsou víka řídicí skříně klimatizační jednotky nasazena.
Po zapnutí napájení proveďte provozní nastavení z dálkového ovladače podle stavu instalace.
• Nastavení proveďte na 3 místech – změnou čísla režimu, čísla prvního kódu a čísla druhého kódu.
Nastavení zobrazená pomocí " " v tabulce jsou ta, která jsou nastavena z výroby.
• Způsob nastavení a obsluhy je uveden v instalační příručce dálkového ovladače.
(Poznámka) I když nastavení "Čísla režimu" se provádí ve skupině, pokud máte v úmyslu provést
jednotlivá nastavení pro každou vnitřní jednotku nebo potvrzení po nastavení, proveďte
nastavení s číslem režimu uvedeným v závorce ( ).
• Neprovádějte jiná nastavení, než jsou uvedena v tabulce.
na straně 5
10-1 NASTAVENÍ VÝŠKY STROPU
• V tabulce 4 vyberte ČÍSLO DRUHÉHO KÓDU odpovídající výšce stropu.
Tabulka 4
.
Výška stropu (m)
Nastavení
Standardní
Vysoký strop 1 2,7 - 3,0 3,2 - 3,6 02
Vysoký strop 2 3,0 - 3,5 3,6 - 4,0 03
FUQ71CVEB FUQ100 · 125CVEB
2,7 nebo
méně
3,2 nebo méně
Číslo
režimu
13 (23) 0
ČÍSLO
PRVNÍHO
KÓDU
ČÍSLO
DRUHÉHO
KÓDU
01
10-2 SYMBOL NASTAVENÍ FILTRU
• Zpráva informující o čase čištění vzduchového filtru je uvedena na dálkovém ovladači.
• Podle prašnosti nebo množství nečistot v místnosti nastavte hodnotu ČÍSLO DRUHÉHO KÓDU podle
tabulky 5.
• I když je vnitřní jednotka vybavena filtrem s dlouhou životností, je nutné pravidelně čistit filtr proto, aby
nedošlo k jeho ucpání. Vysvětlete také nastavení času zákazníkovi.
• Čas pro pravidelné čištění filtru lze zkrátit podle prostředí používání.
Tabulka 5
Hodiny filtru
Znečištění
Normální Zhruba 2500 hodin
Více znečištění Zhruba 1250 hodin 02
S indikací
Bez indikace* 02
(typ s dlouhou
životností)
Číslo režimu
10 (20)
ČÍSLO
PRVNÍHO
KÓDU
0
3
ČÍSLO
DRUHÉHO
KÓDU
01
01
* Nastavení "Bez indikace" použijte v případě, že indikace čištění není nutná, například v případě provádění
pravidelného čištění.
Čeština 36
Page 38
10-3 NASTAVENÍ SMĚRU VYPOUŠTĚNÍ VZDUCHU
• Při změně směru vypouštění vzduchu (dvoucestné nebo trojcestné), změňte ČÍSLO DRUHÉHO KÓDU
podle tabulky 6.
Tabulka 6
Nastavení Číslo režimu
Čtyřcestný výstup
vzduchu
Trojcestný výstup
vzduchu
Dvoucestný výstup
vzduchu
ČÍSLO PRVNÍHO
KÓDU
13 (23) 1
ČÍSLO DRUHÉHO
KÓDU
01
02
03
10-4 NASTAVENÍ OTÁČEK VENTILÁTORU PŘI VYPNUTÉM TERMOSTATU
• Po konzultaci se zákazníkem nastavte otáčky ventilátoru podle požadavku pro dané prostředí.
• Když změníte otáčky ventilátoru, vysvětlete jejich nastavení zákazníkovi.
Tabulka 7
ČÍSLO
Nastavení Číslo režimu
Ventilátor se zastaví při
vypnutém termostatu
(chlazení/topení)
Otáčky ventilátoru při
vypnutém termostatu chlazení
Otáčky ventilátoru při
vypnutém termostatu topení
Normální
Stop 02
LL (velmi
nízké)
Nastavení 02
LL (velmi
nízké)
Nastavení 02
11 (21) 2
12 (22) 6
12 (22) 3
PRVNÍHO
KÓDU
DRUHÉHO
ČÍSLO
KÓDU
01
01
01
10-5 NASTAVENÍ ČÍSLA VNITŘNÍ JEDNOTKY SOUČASNÉHO PROVOZU SYSTÉMU
• Při použití režimu systému se současným provozem změňte hodnotu parametru ČÍSLO DRUHÉHO KÓDU
podle tabulky 8.
(Hodnota ČÍSLO DRUHÉHO KÓDU je z výroby nastavena na "01" pro párový systém.)
• Při použití souběžného provozního režimu viz kapitola "10-6 INDIVIDUÁLNÍ NASTAVENÍ SYSTÉMU SE
SOUČASNÝM PROVOZEM" pro samostatné nastavení hlavní (master) a podřízené (slave) jednotky.
Tabulka 8
Nastavení Číslo režimu
Párový systém
(1 jednotka)
Systém se současným
provozem (2 jednotky)
Systém se současným
provozem (3 jednotky)
ČÍSLO PRVNÍHO
KÓDU
11 (21) 0
ČÍSLO DRUHÉHO
KÓDU
01
02
03
37 Čeština
Page 39
10-6 INDIVIDUÁLNÍ NASTAVENÍ SYSTÉMU SE SOUČASNÝM PROVOZEM
P1 P2
P1 P2
123
P1 P2
123
P1 P2
P1 P2
P1 P2
123
123
123
123
220-240V
~
50Hz
220-240V
~
50Hz
( 1 ) ( 2 )
( 3 ) ( 7 )
( 4 )
( 9 )
( 5 ) ( 6 )
5
1
2
3
4
7
5
6
6
1
2
3
4
7
Nastavení podřízené jednotky (slave) je snazší s volitelným dálkovým ovladačem.
< Postup >
• Při samostatném nastavení hlavní (master) a podřízené (slave) jednotky proveďte následující postup.
(1) Změňte hodnotu ČÍSLO DRUHÉHO KÓDU na "02", individuální nastavení; poté lze nastavit podřízenou
jednotku samostatně.
(Hodnota ČÍSLO DRUHÉHO KÓDU je z výroby nastavena na "01", jednotné nastavení.)
Nastavení Číslo režimu
Jednotné nastavení
ČÍSLO PRVNÍHO
KÓDU
11 (21) 1
ČÍSLO DRUHÉHO
KÓDU
01
Samostatné nastavení 02
(2) Proveďte provozní nastavení (viz 10-5) pro hlavní jednotku.
(3) Po provedení kroku (2) vypněte hlavní spínač.
(4) Odpojte dálkový ovladač od hlavní jednotky (master) a připojte ho k podřízené jednotce (slave).
(5) Znovu zapněte hlavní vypínač a podobně jako v kroku (1) změňte hodnotu ČÍSLO DRUHÉHO KÓDU na
"02", individuální nastavení.
(6) Proveďte provozní nastavení (viz 10-5) pro podřízenou jednotku.
(7) Po provedení kroku (6) vypněte hlavní spínač.
(8) Je-li zapojeno více podřízených (závislých) jednotek, zopakujte kroky (4) až (7).
(9) Po nastavení odpojte dálkový ovladač od podřízené jednotky a připojte ho zpět ke hlavní jednotce.
Operace nastavení tím končí.
*Je-li pro podřízenou jednotku k dispozici volitelný dálkový ovladač, není třeba přepojovat dálkový
ovladač
z hlavní jednotky. (Odpojte však vodiče zapojené ke svorkovnici dálkového ovladače hlavní
jednotky.)
Po nastavení podřízené jednotky odstraňte kabeláž dálkového ovladače a znovu ji zapojte do hlavní
jednotky. (Vnitřní jednotka nepracuje správně, když jsou dva nebo více dálkových ovladačů připojeny
k jednotce v režimu systému se současným provozem.)
1 Napájecí zdroj
2Jistič proti zemnímu zkratu
3 Venkovní jednotka
4 POZNÁMKA)
5Vnitřní jednotka (Master - hlavní)
6Vnitřní jednotka (Slave - podřízená)
7 Dálkový ovladač
Čeština 38
Obrázek 50
Page 40
POZNÁMKA
• Čísla svorek venkovních a vnitřních jednotek musí odpovídat.
10-7 NASTAVENÍ PO PŘIPOJENÍ VEŠKERÉHO VOLITELNÉHO PŘÍSLUŠENSTVÍ
• Pro nastavení po připojení veškerého volitelného příslušenství viz instalační návod dodávaný s volitelným
příslušenstvím.
10-8 PŘI POUŽITÍ BEZDRÁTOVÉHO DÁLKOVÉHO OVLADAČE
• Při používání bezdrátového dálkového ovladače je nutné nastavit jeho adresu.
Viz instalační příručka bezdrátového dálkového ovladače.
39 Čeština
Page 41
11. TESTOVACÍ PROVOZ
*
**
6
10
9
8
7
1
2
3
3
3
3
3
3
3
5
4
5
5
< Dokončete všechny položky v "Položky, jež je třeba zkontrolovat po dokončení instalačních prací"
na straně 5
. Viz také instalační návod venkovní jednotky.>
(1) Je-li dálkový ovladač model BRC1E, viz také instalační příručka tohoto dálkového ovladače.
(2) Je-li dálkový ovladač model jiný než uvedený výše, proveďte následující postup.
• Zkontrolujte, zda je instalace vnitřní a venkovní jednotky úplně dokončena.
• Zkontrolujte, zda jsou uzavřeny následující součásti: víko ovládací skříně vnitřní jednotky a vnější deska
a kryt potrubí venkovní jednotky.
• Po dokončení instalace potrubí chladiva, vypouštěcího potrubí a elektrické kabeláže vyčistěte vnitřek
vnitřní jednotky a čelního panelu. Dále proveďte testovací provoz v souladu s instalační příručkou
dodanou k venkovní jednotce, abyste tak jednotku ochránili. (Doporučuje se, aby byl testovací provoz
proveden v přítomnosti kvalifikovaného elektrotechnika nebo inženýra.)
•
Během testovacího provozu zkontrolujte, zda směr proudění vzduchu a otáčky ventilátoru odpovídají
nastavení.
• Pokud jsou interiérové práce stále nedokončeny i když je dokončen testovací provoz, vysvětlete
zákazníkovi, že klimatizační jednotka nesmí být spuštěna, dokud nebudou práce v interiéru dokončeny,
aby tak byly vnitřní jednotky chráněny.
(Pokud vnitřní jednotka pracuje za těchto podmínek, lak, lepidlo a další materiály používané během
prací na dokončení interiéru vnitřní jednotku znečistí. To může způsobit rozstřikování vody nebo
netěsnost.)
• Pokud dojde k poruše a klimatizační jednotku nelze uvést do provozu, informujte se v "11-1. JAK
DIAGNOSTIKOVAT PROBLÉMY".
• Po skončení zkušebního provozu stiskněte tlačítko KONTROLA / TESTOVACÍ PROVOZ jednou a
přepněte tak vnitřní jednotku do režimu kontroly. Zkontrolujte, zda je kód poruchy "00" (= normální).
Pokud kód ukazuje cokoliv jiného než "00", informujte se v "11-1. JAK DIAGNOSTIKOVAT
PROBLÉMY".
• Stiskněte tlačítko KONTROLA / TESTOVACÍ PROVOZ a vraťte se k normálnímu režimu provozu.
Přepínání režimu
BRC1D
Bezdrátový dálkový ovladač
1 Normální provozní režim
2Nastavení
3 Jednou
4 Jednou
(Stiskněte na 4 sekundy nebo déle)
5 * Po 10 sekundách nebo více se režim vrátí do normálního provozního režimu.
6 Zobrazení kódů poruchy
7 Testovací provozní režim
8 Zobrazení kódu typu vnitřní jednotky
9 Zobrazení kódu typu venkovní jednotky
10 Režim kontroly
Čeština 40
Page 42
11-1 JAK DIAGNOSTIKOVAT PROBLÉMY
POZNÁMKA
Napájení je zapnuté. Problémy lze monitorovat na dálkovém ovladači.
Je-li dálkový ovladač model BRC1E, viz také instalační příručka tohoto dálkového ovladače. Pro další
dálkové ovladače proveďte diagnostiku poruch podle následujícího postupu.
Odstraňování poruch pomocí displeje dálkového ovladače.
1. S dálkovým ovladačem připojeným kabelem. (POZNÁMKA 1)
Když se provoz zastaví v důsledku poruchy, rozbliká se provozní kontrolka a displej zobrazí " " a kód
poruchy. Diagnostiku lze provést pomocí seznamu kódu poruch podle zobrazeného kódu poruchy.
Kromě toho, zobrazuje-li se při skupinovém řízení číslo jednotky, bude objasněna porucha detekovaná
danou jednotkou. Pro resetování poruchy viz (POZNÁMKA 2).
2. S bezdrátovým dálkovým ovladačem. (Viz také návod k obsluze dodávaný spolu s bezdrátovým
dálkovým ovladačem)
Jestliže se provoz zastaví následkem poruchy, displej vnitřní jednotky bliká. V takovém případě je třeba
stanovit diagnózu poruchy podle tabulky se seznamem kódů poruch. Kód poruchy lze vyvolat
následujícím postupem. (POZNÁMKA 2)
(1) Stiskněte tlačítko KONTROLA / TESTOVACÍ PROVOZ; zobrazí se indikace " " a bliká "0".
(2) Stiskněte tlačítko PROGRAMOVÁNÍ ČASU a zjistěte číslo jednotky, která se zastavila následkem
poruchy.
Počet pípnutí 3 krátká pípnutí ........... Proveďte všechny následující operace
1 krátké pípnutí ........... Proveďte operaci (3) a (6)
1 dlouhé pípnutí .......... Bez problémů
(3) Stiskně
(4) Po trvalém stisknutí tlačítka PROGRAMOVÁNÍ ČASU se ozvou dvě krátká pípnutí a zobrazí se horní
kód.
(5) Stiskněte tlačítko VOLIČ PROVOZNÍHO REŽIMU; začne blikat dolní číslo kódu poruchy.
(6) Po trvalém stisknutí tlačítka PROGRAMOVÁNÍ ČASU se ozve jedno dlouhé pípnutí a zobrazí se dolní
kód.
• Dlouhé pípnutí indikuje kód poruchy.
te tlačítko VOLIČ PROVOZNÍHO REŽIMU; začne blikat horní číslo kódu poruchy.
1. Když je stisknuto tlačítko KONTROLA / TESTOVACÍ PROVOZ na dálkovém ovladači, indikace " "
začne problikávat.
2. Když podržíte tlačítko ZAPNUTO/VYPNUTO stisknuto 5 sekund nebo déle během režimu kontroly, zmizí
výše uvedená indikace historie poruch. V tomto případě po dvojím probliknutí kódu poruchy se indikace
kódu změní na "00" (normální) a číslo jednotky na "0". Obsah displeje se automaticky změní a přejde
z kontrolního do normálního režimu.
41 Čeština
Page 43
11-2 KÓD PORUCHY
• Podle typu vnitřní nebo venkovní jednotky se kódy poruchy mohou, ale nemusí zobrazit.
• V případech, kdy zůstává kód poruchy prázdný, se indikace " " nezobrazí. Třebaže systém pokračuje
v provozu, zkontrolujte systém a proveďte potřebné opravy.
Kód poruchy Popis a opatření Poznámky
A1
A3 Neobvyklá hladina odtoku
A6
A8
AF
AJ Porucha nastavení výkonu
C1
C4
C5
C6
C9 Porucha termistoru sání vzduchu
CC Snímač vlhkosti je v nenormálním stavu
CJ
E0
E1
E3
E4
E5
E6
E7
Porucha desky tištěného spoje vnitřní
jednotky
Motor vnitřního ventilátoru přetížen,
zjištěn nadměrný proud nebo motor
zablokován
Porucha připojení desky tištěného
spoje vnitřní jednotky
Deska s tištěnými spoji motoru
ventilátoru - neobvyklé napájení
Porucha systému zvlhčovače
Chyba přenosu mezi deskou tištěného
spoje (hlavní) vnitřní jednotky a deskou
tištěného spoje (podřízená)
Porucha snímače teploty potrubí
kapaliny výměníku tepla
Porucha snímače teploty výparníku /
kondenzátoru výměníku tepla
Deska s tištěnými spoji motoru
ventilátoru - chyba nastavení
Porucha termistoru vzduchu dálkového
ovladače
Bezpečnostní člen zareagoval
(venkovní jednotka)
Porucha desky tištěného spoje
venkovní jednotky (venkovní jednotka)
Porucha vysokého tlaku (venkovní
jednotka)
Porucha nízkého tlaku (venkovní
jednotka)
Motor kompresoru zablokován porucha (venkovní jednotka)
Motor kompresoru zablokován
nadproudem (venkovní jednotka)
Zablokování motoru ventilátoru
venkovní jednotky (venkovní jednotka)
Porucha okamžitého nadproudu
ventilátoru venkovní jednotky (venkovní
jednotka)
Chyba adaptéru nastavení výkonu nebo dat
výkonu, nebo odpojení adaptéru nastavení
výkonu, porucha připojení adaptéru nebo
výkon není nastaven na uchování dat
integrovaného obvodu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Termistor dálkového ovladače nepracuje, ale
provoz termistoru jednotky je možný.
Čeština 42
Page 44
E9
EA
F3
H3
H4
H7
H9
J1
J2
J3
J5
J6
J7
J8
J9
JA
JC
L1
L3
L4
L5 Nadměrný proud (venkovní jednotka)
L8 Elektrické teplo (venkovní jednotka)
L9
LC
Porucha elektronického expanzního
ventilu (venkovní jednotka)
Porucha přepínače chlazení / ohřevu
(venkovní jednotka)
Porucha teploty výstupního potrubí
(venkovní jednotka)
Porucha vysokotlakého spínače (venkovní
jednotka)
Porucha nízkotlakého spínače
(venkovní jednotka)
Porucha signálu polohy motoru
ventilátoru venkovní jednotky (venkovní
jednotka)
Porucha systému termistoru vzduchu
venkovní jednotky (venkovní jednotka)
Porucha systému snímače tlaku
(dávka) (venkovní jednotka)
Porucha systému snímače proudu
(venkovní jednotka)
Porucha systému termistoru výstupní
trubky (venkovní jednotka)
Porucha systému termistoru trubky sání
(venkovní jednotka)
Porucha termistoru potrubí kapaliny v
rozdělovači výměníku tepla venkovní
jednotky (venkovní jednotka)
Porucha termistoru výparníku /
kondenzátoru výměníku tepla venkovní
jednotky (venkovní jednotka)
Porucha systému termistoru trubky
kapaliny (venkovní jednotka)
Porucha funkce termistoru plynového
potrubí (chlazení) (venkovní jednotka)
Porucha systému snímače tlaku
vypouštěcího potrubí (venkovní
jednotka)
Porucha systému snímače tlaku sacího
potrubí (venkovní jednotka)
Porucha systému měniče (venkovní
jednotka)
Porucha tlumivky termistoru (venkovní
jednotka)
Přehřáté žebroví vyzařující teplo
(venkovní jednotka)
Prevence zastavení (venkovní
jednotka)
Porucha přenosu mezi měničem a
venkovní řídicí jednotkou (venkovní
jednotka)
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Porucha chlazení převodníku.
Motory kompresoru a turbíny mohou
vykazovat poruchu uzemnění nebo zkrat.
Motory kompresoru a turbíny mohou být
přehřáty nebo odpojeny.
Kompresor by se mohl poškodit.
43 Čeština
Page 45
UPOZORNĚNÍ
Pro obsluhu provádějící test
P1
P3
P4
P6
PJ
U0
U1 Obrácená fáze (venkovní jednotka)
U2
U4
UF
U5
U8
UA Chyba provozního nastavení
UE
UC
UJ
Přerušená fáze (venkovní jednotka)
Porucha systému snímače DCL
(venkovní jednotka)
Porucha termistoru žebroví
kvyzařování tepla (venkovní jednotka)
Porucha systému snímače výstupu
stejnosměrného proudu (venkovní
jednotka)
Porucha nastavení výkonu (venkovní
jednotka)
Neobvyklá teplota sacího potrubí
(venkovní jednotka)
Porucha napájecího napětí (venkovní
jednotka)
Chyba přenosu signálu (mezi vnitřní a
venkovní jednotkou)
Chyba přenosu signálu (mezi vnitřní
jednotkou a dálkovým ovladačem)
Chyba přenosu mezi hlavním a pomocným dálkovým ovladačem (porucha
pomocného dálkového ovladače)
Chyba přenosu (mezi vnitřní jednotkou
a centrálním dálkovým ovladačem)
Chyba nastavení adresy dálkového
ovladače
Chyba přenosu pomocného zařízení
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Chyba adaptéru nastavení výkonu nebo dat
výkonu, nebo odpojení adaptéru nastavení
výkonu, porucha připojení adaptéru nebo
výkon není nastaven na uchování dat
integrovaného obvodu.
Množství chladiva může být nedostatečné.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Přepojte zapojení dvou fází vodičů L1, L2 a
L3.
Přerušená fáze měniče nebo může vykazovat
poruchu kondenzátor hlavního obvodu.
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Chyba kabeláže mezi vnitřní a venkovní
jednotkou. Případně porucha desky tištěného
spoje vnitřní a venkovní jednotky.
Přenos mezi vnitřní jednotkou a dálkovým
ovladačem není prováděn správně.
Chyba nastavení systému (vícenásobný typ
se současným zapínáním/vypínáním).
Použito neobvyklé zastavení v závislosti na
modelu nebo stavu.
Po dokončení testovacího provozu zkontrolujte položky uvedené v "Položky, jež je třeba zkontrolovat
při dodávce"
Jestliže se po skončení zkušebního provozu klimatizačního zařízení pokračuje v dokončovacích pracích,
vysvětlete zákazníkovi, že nesmí spustit klimatizační zařízení, dokud nebudou skončeny práce
vinteriéru.
Je-li klimatizační jednotka v provozu, vnitřní části vnitřní jednotky mohou být znečištěny látkami
vytvářenými z nátěrů a lepidel používaných během dokončovacích prací a způsobit odstřikování a
vytékání vody.
Po dokončení testovacího provozu a před předáním klimatizační jednotky zákazníkovi potvrďte, že víko
řídicí skříně je uzavřeno.
Kromě toho vysvětlete zákazníkovi stavy napájecího jističe (ZAPNUTO/VYPNUTO).
Čeština 44
na straně 5
.
Page 46
12. SCHÉMA ELEKTRICKÉHO ZAPOJENÍ
(Viz obrázek 51)
1
3VNITŘNÍ JEDNOTKA (PODŘÍZENÁ) 4 DÁLKOVÝ OVLADAČ
5 OVLÁDACÍ SKŘÍŇ 6
7 (POZNÁMKA 8) 8 VNITŘNÍ JEDNOTKA
9
11
V PŘÍPADĚ SIMULTÁNNÍHO PROVOZ-
NÍHO SYSTÉMU (POZNÁMKA 5)
BEZDRÁTOVÝ DÁLKOVÝ OVLADAČ
(JEDNOTKA PŘIJÍMAČE / DISPLEJ)
(VOLITELNÉ PŘÍSLUŠENSTVÍ)
DÁLKOVÝ OVLADAČ S VEDENÍM
(VOLITELNÉ PŘÍSLUŠENSTVÍ)
(POZNÁMKA 6)
2VNITŘNÍ JEDNOTKA (HLAVNÍ)
DO VENKOVNÍ JEDNOTKY
(POZNÁMKA 3)
10
12 K VENKOVNÍ JEDNOTCE
CENTRÁLNÍ DÁLKOVÝ OVLADAČ
(POZNÁMKA 4)
45 Čeština
Page 47
1
2
33
9
10
11
FUQ71 • 100 • 125CVEB
5
3P326999-1
4
6
7
8
Obrázek 51
Vnitřní jednotka
Bezdrátový dálkový ovladač (jednotka přijímače / displej)
A1P Deska tištěného spoje A3P Deska tištěného spoje
A2P Deska tištěného spoje A4P Deska tištěného spoje
C105 Kondenzátor (M1F) BS1 Tlačítkový spínač (zapnuto/vypnuto)
DS1 Přepínač DIP na desce tištěných spojů H1P Řídicí kontrolka (zapnuto - červená)
HAP Problikávající kontrolka (monitorování
H2P Řídicí kontrolka (časovač - zelená)
provozu, zelená)
K2R Magnetické relé (M1S) H3P Řídicí kontrolka (symbol filtru - červená)
M1F Motor (vnitřní ventilátor) H4P Řídicí kontrolka (odmrazování -
oranžová)
M1P Motor (vypouštěcí čerpadlo) SS1 Volicí spínač (hlavní/pomocný)
M1S•M2S
M3S•M4S
Motor (otočná klapka) SS2 Volicí spínač (nastavení bezdrátové
adresy)
R1T Termistor (vzduch)
R2T•R3T Termistor (spirála) Dálkový ovladač s vedením
S1L Plovákový spínač R1T Termistor (vzduch)
V1R Diodový můstek
X1M Svorkovnice Konektor pro volitelné díly
X2M Svorkovnice X24A Konektor (bezdrátový dálkový ovladač)
Z1F Šumový filtr X35A Konektor (napájení adaptéru)
Z1C Feritové jádro
PS Napájecí obvod
RC Obvod přijímače signálu
TC Obvod přenosu signálu
Čeština 46
Page 48
POZNÁMKY
1. : svorkovnice , : konektor
: provozní kabeláž
2. V případě současného provozu systému vnitřní jednotky, viz také pouze kabeláž pouze vnitřní jednotky.
3. Podrobnosti naleznete ve schématu elektrického zapojení venkovní jednotky.
4. Jestliže se používá centrální dálkový ovladač, připojte ho k jednotce v souladu s přiloženým instalačním
návodem.
5. V případě systému se současným provozem se počet připojených vnitřních jednotek liší podle připojené
venkovní jednotky. Před zapojením si prostudujte technické podklady a katalog atd.
6. V případě přepnutí mezi hlavním/podřízeným obvodem, viz také instalační příručka dodaná s dálkovým
ovladačem.
7. BLK: černá RED: červená BLU: modrá WHT: bílá YLW: žlutá GRN: zelená ORG: oranžová
BRN: hnědá
8. Zobrazuje jen v případě potrubí s ochranou. Nepoužívá-li se ochrana, použijte H07RN-F.
47 Čeština
Page 49
NOTES
Page 50
NOTES
Page 51
NOTES
Page 52
3P177351-6P EM12A002
(1209) HT
Loading...
