INSTALLATION MANUAL
SPLIT SYSTEM Air Conditioners
English
Deutsch
MODELS
(4-way Blow Ceiling Suspended type)
FUQ71CVEB
FUQ100CVEB
FUQ125CVEB
CAREFULLY READ THESE INSTRUCTIONS BEFORE INSTALLATION.
KEEP THIS MANUAL IN A HANDY PLACE FOR FUTURE REFERENCE.
LESEN SIE DIESE HINWEISE VOR DER INSTALLATION SORGFÄLTIG DURCH.
BEWAHREN SIE DIESE ANLEITUNG AN EINEM LEICHT ZUGÄNGLICHEN ORT FÜR SPÄTERES NACHSCHLAGEN AUF.
VEUILLEZ LIRE ATTENTIVEMENT CES INSTRUCTIONS AVANT L'INSTALLATION.
CONSERVEZ CE MANUEL EN LIEU SÛR POUR POUVOIR VOUS Y REPORTER
ULTÉRIEUREMENT.
LEA DETENIDAMENTE ESTAS INSTRUCCIONES ANTES DE LA INSTALACIÓN
CONSERVE ESTE MANUAL PARA POSIBLES CONSULTAS FUTURAS.
PRIMA DELL'INSTALLAZIONE, LEGGERE ATTENTAMENTE LE PRESENTI ISTRUZIONI.
CONSERVARE IL PRESENTE MANUALE IN UN LUOGO FACILMENTE ACCESSIBILE PER
RIFERIMENTO FUTURO.
Français
Español
Italiano
ЕллзнйкЬ
Nederlands
Portugues
Русский
ÄΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟÄΗΓΙΕΣ ΠΡΙΝ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ
ΦΥΛΑΞΤΕ ΑΥΤΟ ΤΟ ΕΓΧΕΙΡΙÄΙΟ ΣΕ ΒΟΛΙΚΟ ΜΕΡΟΣ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ.
LEES DEZE INSTRUCTIES ZOGVULDIG DOOR VOORDAT MET DE INSTALLATIE WORDT
BEGONNEN.
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK OP EEN GESCHIKTE
PLAATS ONDER HANDBEREIK.
LEIA ATENTAMENTE ESTAS INSTRUÇÕES ANTES DA INSTALAÇÃO.
MANTENHA ESTE MANUAL NUM LOCAL DE FÁCIL ACESSO PARA CONSULTA.
ПЕРЕД УСТАНОВКОЙ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ ИНСТРУКЦИИ.
ХРАНИТЕ ДАННОЕ РУКОВОДСТВО В ЛЕГКО ДОСТУПНОМ МЕСТЕ ДЛЯ ЕГО
ПОСЛЕДУЮЩЕГО ИСПОЛЬЗОВАНИЯ.
MONTAJDAN ÖNCE BU YÖNERGELERÝ DÝKKATLÝCE OKUYUN.
DAHA SONRA BAKMAK ÜZERE BU KILAVUZU SAKLAYIN.
FUQ71CVEB
İKAZ
FUQ100CVEB
FUQ125CVEB
SPLİT SİSTEM KIima Montaj elkitabı
İÇİNDEKİLER
1. GÜVENLİK ÖNLEMLERİ......................................................................................1
2. MONTAJDAN ÖNCE............................................................................................3
3. MONTAJ YERİNİN SEÇİLMESİ ...........................................................................5
4. MONTAJ ÖNCESİ HAZIRLIKLAR........................................................................7
5. İÇ ÜNİTENİN KURULUMU.................................................................................12
6. SOĞUTUCU AKIŞKAN BORULARININ DÖŞENMESİ ......................................13
7. DRENAJ BORULARININ DÖŞENMESİ .............................................................18
8. ELEKTRİK TESİSATI İŞİ....................................................................................22
9. KÖŞE KAPAĞINI · EMİŞ IZGARASINI TAKMA .................................................30
10. SAHA AYARLARI ...............................................................................................31
11. TEST ÇALIŞTIRMASI.........................................................................................34
12. KABLO BAĞLANTI ŞEMASI ..............................................................................38
Orijinal talimatlar İngilizce’dir. Diğer tüm diller orijinal talimatların çevirileridir.
1. GÜVENLİK ÖNLEMLERİ
Bu “EMNİYET ÖNLEMLERİ”ne uyduğunuzdan emin olun.
Bu ürün “genel halkın erişimine açık olmayan aletler” sınıfına dahildir.
Bu kılavuzdaki önlemler İKAZ ve UYARI olarak sınıflandırılmıştır.
Aşağıdaki tüm önlemlere uyduğunuzdan emin olun: Emniyeti sağlamak için bunların tamamı önemlidir.
İKAZ ................... Kaçını lmazsa ölüme veya ciddi yaralanmaya neden olabilecek tehlike oluşturabile-
cek durum belirtir.
UYARI ................. Kaçınılmazsa küçük veya orta düzeyde yaralanmaya neden olabilecek tehlike
oluşturabilecek durum belirtir.
Ayrıca emniyetli olmayan uygulamalara karşı uyarmak için de kullanılabilir.
• Montaj tamamlandıktan sonra klimayı test edin ve düzgün çalışıp çalışmadığını kontrol edin. Kullanıcıya iç
nin Kullanım Kılavuzuna göre kullanılması ve temizlenmesi ile ilgili uygun yönergeleri sağlayın.
ünite
Kullanıcıdan daha sonra kullanılmak üzere bu kılavuzu ve Kullanım Kılavuzunu uygun bir yerde saklamalarını isteyin.
• Montajı yapması için bayiinizi veya yetkili servis personelini çağırın.
Yanlış montaj su sızıntısına, elektrik çarpmasına veya yangına neden olabilir.
• Montajı montaj kılavuzuna uygun olarak gerçekleştirin.
Yanlış montaj su sızıntısına, elektrik çarpmasına veya yangına neden olabilir.
• Soğutucu sızıntısı durumlarında ne yapılması gerektiği ile ilgil bayinize danışınız.
Klima küçük bir odaya monte edilecekse, soğutucu sızıntısı olsa bile sızıntının konsantrasyon sınır seviyesini geçirmeyecek bazı u
Bu durumda oksijen yetersizliğine bağlı olarak bir kaza oluşabilir.
• Montaj çalışmasında yalnızca belirtilen parçaların ve aksesuarların kullanıldığından emin olun.
Belirtilen parçaların kullanılmaması klimanın düşmesine, su kaçaklarına, elektrik çarpmasına, yangına vb.
neden olabilir.
Türkçe 1
ygun tedbirler almak gereklidir.
• Klimayı, ağırlığını kaldırabilecek kadar güçlü bir zemin üzerine kurun.
UYARI
Mukavemet eksikliği klimanın düşmesine ve yaralanmalara neden olabilir.
Ayrıca bu, iç ünitelerde vibrasyona neden olabilir ve rahatsız edici sesler üretebilir.
• Belirtilen montaj çalışmalarını güçlü rüzgar, tayfun ve deprem tehlikelerini dikkate alarak gerçekleştirin.
Yanlış montaj klimanın düşmesi gibi bir kazaya neden olabilir.
• Tüm elektrik işlerinin geçerli mevzuata (not 1) ve bu montaj kılavuzuna uygun olarak ayrı bir devre kullanı-
larak yetkili personel tarafından gerçekleştirildiğinden emin olun.
Ayrıca, kablolar kısa ise yeterli uzunluğu sağlamak için ek kablo kullanılmadığından, yeterli uzunluğa sahip
tek kablo kullanıldığından emin olun.
Güç besleme devresinin yetersiz kapasitesi veya düzgün olmayan elektrik konstrüksiyonu, elektrik çarpmasına veya yangına yol açabilir.
(not 1) geçerli mevzuat “Belirli bir ürün ve bölge ile ilgili ve uygun olan tüm uluslar arası, ulusal ve yerel
direktifler, yasalar, düzenlemeler ve/veya kanunlar” anlamına gelir.
• Klima
• Bir toprak kaçağı devre kesicisinin kurulduğundan emin olun.
• Elektrik bileşenlerine dokunmadan önce güç beslemesinin bağlantısını kesin.
• Belirtilen kablo bağlantısını kullanarak ve terminal bağlantılarına veya kablo bağlantısına harici kuvvetlerin
• İç mekan ve dış mekan üniteleri arasında ve güç beslemesi kablo bağlantısı yaparken, kontrol kutusu kapa-
• Montaj sırasında soğutucu gaz kaçağı meydana gelirse, alanı derhal havalandırın.
• Montaj işlemi tamamlandıktan sonra soğutucu gaz kaçağı olmadığından emin olun.
• Soğutucu sızıntılarına kesinlikle doğrudan temas etmeyin. Bu, aşırı soğuk nedeniyle ciddi yaralanmalara
ya topraklama uygulayın.
Toprak kablo bağlantısını gaz ve su tesisatı borusuna, paratonere ya da telefon toprak kablo bağlantısına
bağlamayın.
Eksik toprak bağlantısı elektrik çarpmasına veya yangına neden olabilir.
Bunun yapılmaması elektrik çarpmasına veya yangına neden olabilir.
Cereyanlı bir parçaya dokunursanız, elektrik çarpmasına maruz kalabilirsiniz.
etki etmediğinden emin olarak tüm kablo bağlantısının s
Eksik bağlantı veya sabitleme, aşırı ısınmaya veya yangına sebep olabilir.
ğının emniyetli bir şekilde bağlanması için kablo bağlantısını düzenli bir şekilde oluşturun.
Kontrol kutusu kapağı yerinde değilse, terminallerin aşırı ısınması, elektrik çarpması veya yangın meydana
gelebilir.
Soğutucu gazın ateşle temas et
Soğutucu gaz odaya sızdığında ve üflemeli ısıtıcı, soba veya ocak gibi bir ateş kaynağıyla temasa geçti-
ğinde toksik gazların oluşmasına neden olur.
neden olabilir.
mesi halinde toksik gazlar açığa çıkabilir.
ağlam olduğundan emin olun.
• Drenaj borularını bu montaj kılavuzunu takip ederek doğru şekilde döşeyin ve yoğuşmayı önlemek için
boruları yalıtın.
Drenaj borularının yanlış döşenmesi, su sızıntılarına neden olabilir ve eşyaların ıslanmasına yol açabilir.
• Görüntü parazitlerini veya gürültüyü önlemek için klimayı, güç kaynağı kablolarını, uzaktan kumanda kab-
lolarını ve iletim kablolarını televizyon ve radyolardan en az 1 metre uzağa kurun.
(Radyo dalgalarına bağlı olarak 1 metrelik bir mesafe, gürültünün ortadan kaldırılması için yeterli olmaya-
bilir.)
• İç üniteyi flüoresan lambalardan olabildiğince uzağa monte edin.
Elektronik aydınlatma tipinde (inverter veya hızlı başlatma
odaya kablosuz uzaktan kumanda kiti monte edilirse iletim mesafesi kısalabilir.
• Klimayı aşağıdaki gibi konumlara kurmayın:
1. Yağ buharı, yağ spreyi veya dumanı olan, mutfak gibi yerler.
Reçine parçalar hasar görerek, üniteden düşebilir veya su kaçaklarına neden olabilir.
2. Sülfürik asit gibi aşındırıcı gazların oluştuğu yerlerde.
Bakır boruların veya lehimlenmiş parçaların korozyonu soğutucunun sızmasına neden olabilir.
3. Elektromanyetik dalgalar yayan makinelerin bulunduğu yerlerde.
Elektromanyetik dalgalar kontrol sistemini etkileyebilir ve ekipmanın arıza yapmasına neden olabilir.
4. Yanıcı gazların sızıntı yapabileceği, karbon lifi ya da yanıcı tozların havada asılı bulunduğu
da benzin gibi uçucu yanıcı maddelere işlem yapılan yerlerde.
Gaz sızar ve klimanın etrafında kalırsa ateşlemeye neden olabilir.
• Klima patlama ihtimali bulunan bir atmosferde kullanıma yönelik değildir.
tiplerinde) flüoresan lambaların bulunduğu bir
veya tiner ya
2 Türkçe
2. MONTAJDAN ÖNCE
Ambalajla
birlikte
kullanılır

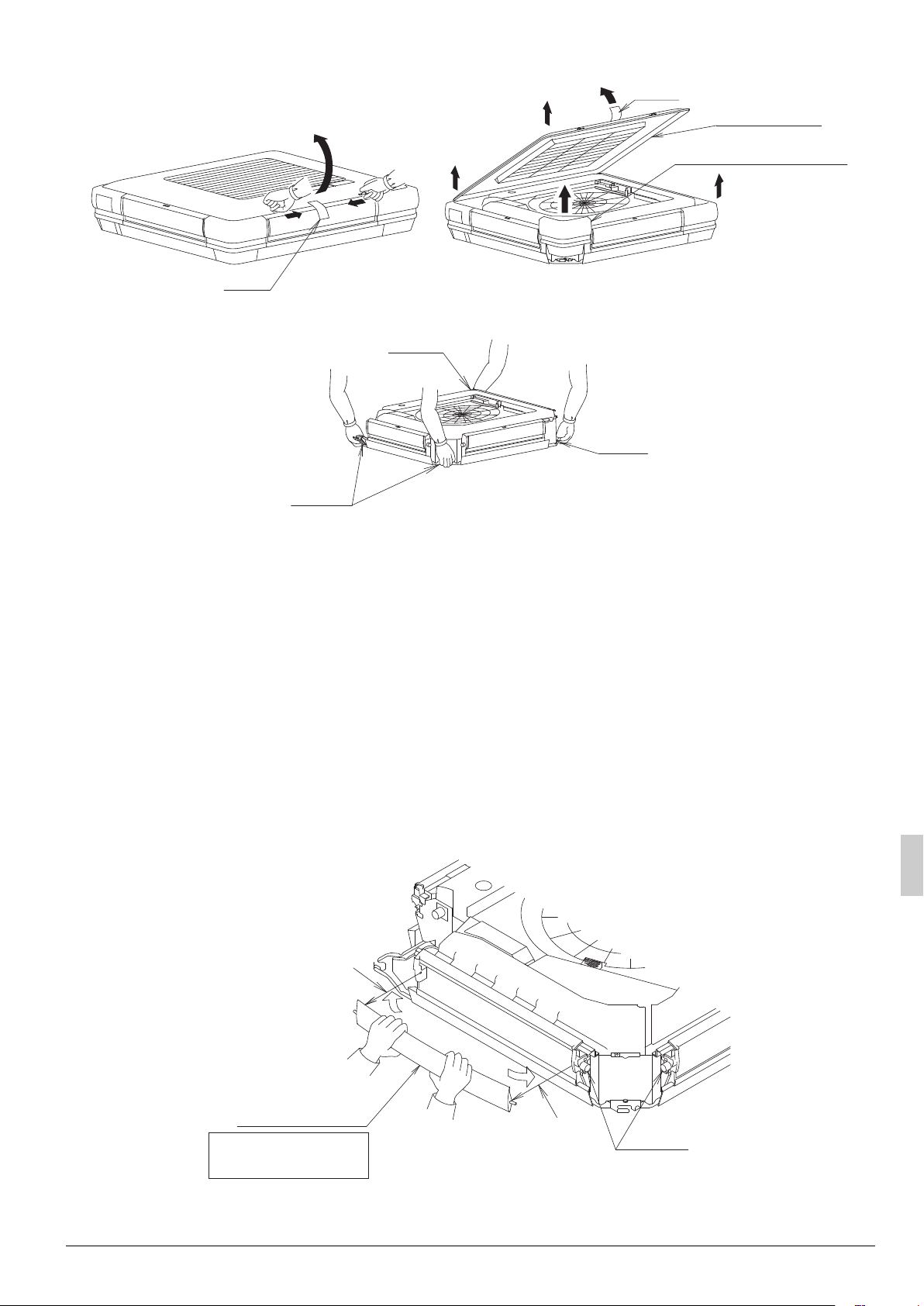

İç ünitenin ambalajını açarken ve ambalajını açtıktan sonra bir yere taşırken askılarından (4 yerdeki)
tutun ve diğer parçalara aşırı kuvvet uygulamayın (özellikle soğutucu gaz boru tesisatı, dreanaj boruları ve reçineli parçalara).
• Kurulum işi için kullanılacak soğutucunun, R410A olduğundan emin olmak önceden kontrol edin.
(Yanlış bir soğutucu kullanılırsa, klima düzgün şekilde çalışmayacaktır.)
• Dış ünitenin montajı için, dış üniteyle birlikte verilen montaj elkitabına başvurun.
• Kurulum işi tamamlanmadan aksesuarları atmayın.
• İç ünite odaya getirildikten sonra, ünitenin hasar görmemesi için uygun sargı malzemeleri kullanarak iç üni-
teyi koruma altına alın.
(1) Üniteyi odaya taşımak için bir yol belirleyin.
(2) Kurulum yerine taşıy
Ambalajı çıkarmanız gerekiyorsa, taşıma sırasında iç ünitenin hasar görmemesi veya çizilmemesi için
bir iple birlikte yumuşak malzemeden üretilmiş bir askı veya koruyucu plakalar kullanın.
• Müşteriye, kullanım kılavuzuna bakarak iç üniteyi kullandırın.
Müşteriye ünitenin nasıl çalıştırılacağı (özellikle hava filtrelerini temizleme, çalıştırma prosedürleri ve sıcak-
lığı ayarlama) bilgisini verin.
• Montaj yerinin seçimi için montaj kalıp kağıdını referans olarak kullanın (paketleme kutusuyla ortak kulla-
nılır).
• Klimayı sahil, taşıtlar ve gemiler gibi havadaki tuz içeriğinin yüksek olduğu veya fabrikalar gibi gerilim dal-
galanmalarının yaşan
• Kontrol kutusu kapağını açarken ve kablo bağlantısını yaparken statik elektriği gövdeden alın.
Elektrikli parçalar hasar görebilir.
ana kadar, ünitenin paketini açmayın.
dığı yerlerde kullanmayın.
2-1 AKSESUARLAR
İç üniteye aşağıdaki aksesuarların dahil edilip edilmediğini kontrol edin.
Adı
Miktarı 1 adet. 1 adet. 8 adet.
Biçimi
Adı
Miktarı 2 adet. 1 adet.
Biçimi
(1) Drenaj hortumu (2) Metal kelepçe (3) Askı pulu (4) Kelepçe (5) Pullu kelepçe
Bağlantı yeri yalıtım malzemesi
(6) Gaz tesisatı
için
(7) Sıvı tesisatı
Sızdırmazlık mal-
zemesi
(8): 1 plaka
(9): 3 plaka
(8) Büyük
için
(9) Küçük
(10) Dirsek
10
adet 4 plaka
(11) Kurulum
şablon kağıdı
1 adet. 1 plaka
Türkçe 3
Adı
Miktarı 1 adet. 1 adet. 5 adet. 1 plaka
Biçimi
(12) Engelleme
malzemesi
(13) L bükümlü
boru tesisatı
(14) Vida
(15) Dokumasız
kumaş
(Çeşitli)
•
Kullanım kılavuzu
•
Montaj elkitabı
•Uygunluk
beyanı
2-2 OPSİYONEL AKSESUARLAR
• Bu iç ünite için, uzaktan kumanda ayrıca gereklidir.
(Bağımlı ünitelerin eş zamanlı çalışması için uzaktan kumandanın gerekli olmadığını göz önünde bulundurun.)
• Kablolu ve kablosuz olmak üzere iki tür uzaktan kumanda seçeneği mevcuttur.
Uzaktan kumandayı müşterinin onay verdiği yere monte edin.
Geçerli model için kataloga bakın.
(Montajın nasıl yapılacağıyla ilgili bilgiler için uzaktan kumandayla birlikte verilen montaj elkitabına bakın.)
AŞAĞIDAKİ HUSUSLARA DİKKAT EDEREK İŞİ TAMAMLAYIN VE BUNLARI YENİDEN KONTROL EDİN.
1. Kurulum işi tamamlandıktan sonra kontrol edilecek öğeler
Kontrol edilmesi gereken öğeler Hatalı olması durumunda
Klima sağlam şekilde sabitlenmiş mi? Düşme · vibrasyon · ses
Klimanın tüm tesisat işleri tamamlandı mı?Çalışmıyor · yanma
Dış ünite montaj kılavuzunda belirtilen test basıncı ile
sızıntı testi gerçekleştirdiniz mi?
Soğutucu tesisatı ile drenaj tesisatının yalıtımı tama-
men gerçekleştirildi mi?
renaj düzgün akıyor mu? Su sızıntısı
D
Güç beslemesi voltajı, üreticinin klima üzerine ekle-
diği etikette belirtilenle aynı mı?
Yanlış kablo veya boru tesisatı ya da gevşek borular
olmadığından emin misiniz?
Topraklama tamamlandı mı?Sızıntı durumunda tehlike
Elektrik tesisatının boyutları teknik özelliklere uygun
mu?
Klimanın hava girişleri veya çıkışları tıkalı mı?
(Fan hızının düşmesi nedeniyle kapasite azalmasına
ya ekipmanın arızalanmasına neden olabilir.)
ve
Soğutucu borusunun uzunluğu ile soğutucu yükünü
kaydettiniz mi?
Soğutmuyor / Isıtmıyor
Su sızıntısı
Çalışmıyor · yanma
Çalışmıyor · yanma
Çalışmıyor · yanma
Soğutmuyor / Isıtmıyor
Soğutucu yükü miktarı net değil
Kolonu
işaretleyin
“EMNİYET ÖNLEMLERİ”nde belirtilen hususları yeniden kontrol ettiğinizden emin olun.
2. Teslimatta kontrol edilecek öğeler
Kontrol edilmesi gereken öğeler
Alan ayarını yaptınız mı? (gerekirse)
Kontrol kutusu kapağı, hava filtresi ve emiş ızgarası takıldı mı?
Soğutma işleminde soğuk, ısıtma işleminde ise sıcak hava mı tahliye oluyor?
Kullanım kılavuzunu göstererek müşteriye klimanın nasıl çalıştırılacağını açıkladınız mı?
Müşteriye, kullanım kılavuzunda açıklanan soğutma, ısıtma, nem alma ve otomatik
(soğutma/ısıtma) modları hakkında açıklama yaptınız mı?
Termostattaki fan hızını KAPALI olarak ayarladıysanız, ayarlanan fan hızını müşteriye
açıkladınız mı?
Acil durum anahtarı (EMG) AÇIK konumunda mı? Bu anahtar, fabrikadan nakliye sırasında
normal (NORM) konumundadır.
Müşteriye kullanım kılavuzunu ve montaj kılavuzunu verdiniz mi?
Kolonu
işaretleyin
4 Türkçe
Çalışma açıklaması noktaları
Genel kullanıma ek olarak, kullanım kılavuzundaki İKAZ ve UYARI işaretli öğelerin muhtemelen insanlarda fiziksel yaralanmalara ve mal hasarlarına sebebiyet vermesinden dolayı, bu öğeleri
müşteriye açıklamanın gereği dışında, müşterinin bunları okumasını da sağlamak gerekir.
Ayrıca, “KLİMA ARIZALARI DEĞİLDİR” maddelerini de müşteriye açıklamak ve bunları dikkatle
okumasını sağlamak gereklidir.
Hava çıkışı kapalı olduğu zaman
Zemin seviyesinden 2500 veya daha fazla
Yüksek kurulum için
1000 veya
daha fazla
Deşarj
1500 veya
daha fazla
Emiş
Zemin seviyesi
∗
30 veya daha fazla
(NOT 2)
Şekil 1
Engeller
3. MONTAJ YERİNİN SEÇİLMESİ
Paketten çıkarırken ve daha sonrasında iç üniteyi taşımak için 4 noktadaki askıları tutun ve boru tesisatına (soğutucu ve drenaj) ve reçine parçalara kuvvet uygulamayın.
(1)
Aşağıdaki şartları karşılayan bir montaj yeri seçin ve müşterinin onayını alın.
• Odada soğuk ve sıcak havanın eşit olarak yayıldığı yerde.
Hava geçişinde engel olmayan bir yer.
•
• Drenajın sağlanacağı bir yer.
Ta va n ın alt yüzeyinin eğimli olmadığı bir yer.
•
•
İç ünitenin ağırlığına dayanabilecek yeterli dayanımın olduğu bir yerde (dayanım yeterli değilse, iç ünite titreyebilir,
tavanla temas edebilir ve hoş olmayan gıcırdama sesleri oluşturabilir).
• Montaj ve servis için yeterli boşluk olan bir yer. (Bkz. Şek. 1 ve Şek. 2)
İç ve dış ünitelerin arasındaki boru uzunluğunun izin verilebilir uzunluk dahilinde olduğu bir yer. (Dış ünite ile birlikte
•
verilen montaj elkitabına bakın.)
•
Ya n ıcı gaz sızıntısı riskinin olmadığı bir yer.
[Gereken kurulum alanı [mm]]
: Köşe kapağını kaldırmak için gereken yeterli bakım alanı gereklidir. (NOT 2)
Egzoz
fanı
Deşarj
1500 veya
daha fazla
(NOT 1)
İç ünite İç ünite
1500 veya daha fazla
Aydınlatma
2000 veya daha fazla
İç üniteler arasındaki mesafe 4000 veya daha fazla
Şekil 2
Türkçe 5
UYARI
•
NOT
Şekil 3
(Deşarj şekli) (Tavandan görünümler)
4-yollu deşarj 3-yollu deşarj
2-yollu deşarj (opsiyonel engelleme malzemesi
kiti-2 yollu deşarj gerekir)
13
2
4
1
22
4
13
2
1
2
4
: Sağa doğru çıkışlı boru
tesisatı (boru tesisatının
bükülmesi gerekir)
Yukarı yönde çıkışlı boru
tesisatı için herhangi bir
şekil seçilebilir.
.
“ ” sembolü, soğutucu
boru tesisatı çıkış yönünü
göstermektedir.
Geriye çıkı borusu
(düz çıkış)
:
Görüntü parazitlerini veya gürültüyü önlemek için iç ve dış üniteleri, güç besleme, uzaktan kumanda ve iletim kablo bağ-
lantısını televizyon ve radyolardan en az 1 metre uzağa kurun.
(Radyo dalgalarına bağlı olarak 1 metrelik bir mesafe, gürültünün ortadan kaldırılması için yeterli olmayabilir.)
• İç üniteyi flüoresan lambalardan olabildiğince uzağa monte edin.
Elektronik aydınlatma tipinde (inverter veya hızlı başlatma tiplerinde) flüoresan lambaların bulunduğu bir
odaya kablosuz uzaktan kumanda kiti monte edilirse iletim mesafesi kısalabilir. (NOT 1)
1. Sınırlamalar açık tip aydınlatma için geçerlidir, gömülü tip için geçerli değildir.
2. Hava çıkışı kapalı olduğunda “ ” ile gösterilen alan 30mm veya daha fazla mesafeye sahip olmalıdır.
3. Yatay kanadın hava akış yönünü ayarlamak için, iç üniteye ve uzaktan kumandaya eklenmiş kullanım kıla-
vuzuna bakın.
(2) Tavan yüksekliği
• Bu iç ünitede, 3,5 m’ye kadar yüksekliğe sahip tavanlara asılabilir (100·125 modelleri: 4 m’ye kadar).
• Ancak, tavan yüksekliği 2,7 m’yi geçerse (100·125 modelleri: 3,2 m), uzaktan kumandanın montaj yerine
ayarlanması gerekir. Bkz. bölüm “10. SAHA AYARLARI”.
(3) Hava deşarj yönü
Kurulum yerine uygun olarak hava deşarj yönü şeklini seçin.
2-yönlü ve 3-yönlü olması durumunda, uzaktan kumandayla sahada ayarlamak gerekir.
Detaylar için, bkz. bölüm “10. SAHA AYARLARI”.
(Uyarı) Boru tesisatı bağlantı tarafında sınırlamalar olmasından dolayı, Şek. 3‘Ten hava deşarj şeklini
tiğinizden emin olun.
seç
Hava çıkışlarının isimleri, hava çıkışının alt tarafındaki “ ” işaretlerinin adediyle gösterilmektedir. (Bkz.
Şekil 4)
(4) Montaj için askı cıvataları kullanın.
Montaj alanının iç ünite ağırlığını kaldırabileceğini kontrol edin ve gerekiyorsa kirişlerle vs. güçlendirdikten
sonra cıvatalarıyla birlikte asın.
(Montaj konumu için montaj şablon kağıdına (11) bakın.)
6 Türkçe
: Bu gösterim, hava deşarj yönünü gösterir.
835 (asma cıvatası aralığı)
950
950
(birim [mm])
Gaz boru tesisatı
Sıvı boru tesisatı
Drenaj bağlantı çıkışı
(VP20)
Şekil 5
835 (asma cıvatası aralığı)
*
Hava çıkış numarasının iç ünitedeki gösterime
çapraz referansı için.
Hava çıkışının adı İç ünitedeki gösterim
Hava çıkışı 1
Hava çıkışı 2
Hava çıkışı 3
Hava çıkışı 4
Şekil 4
İç ünitedeki
gösterim
Hava çıkış
sayısı
4
İç ünite
4. MONTAJ ÖNCESİ HAZIRLIKLAR
(1) İç ünite askı cıvataları, boru tesisatı çıkış delikleri, drenaj boru tesisatı çı kış deliği ve elektrik kablo
bağlantıları giriş deliği konumlarını kontrol edin. (Çizim, tavandan görünüşü göstermektedir.)
(Bkz. Şek. 5 ve Şek.6)
Türkçe 7
NOT
(birim [mm])
Tavan yarığı
Ankraj cıvatası
Uzun somun veya gerdirme
Askı cıvatası
Tavan yüzeyi
50~100mm
Şekil 7
Yukarı yönde gaz boru tesisatı
ve drenaj bağlantısının yerleri
89
88
108
105
141
179
34
23
88
Geriye doğru olan gaz boru tesisatı
ve drenaj bağlantısının yerleri
39
171
105
132
140
57
88
120
Şekil 6
Sağa doğru olan gaz boru tesisatı
ve drenaj bağlantısının yerleri
141
8988
88
14
198
57
120
(2) Askı cıvataları, boru tesisatı çıkışı, drenaj boru tesisatı çıkışı ve elektrik kablo bağlantısı girişi için
delikler açın.
• Yuk ar ıdaki delik konumlarını gösteren kurulum şablon kağıdını (11) kullanın.
• Askı cıvataları, boru tesisatı çıkışı, drenaj boru tesisatı çıkışı ve elektrik kablo bağlantısı girişinin konum-
larını belirleyin. Deliği açın.
Yu ka rıda gösterilen parçaların hepsi sahada tedarik edilecektir. (Bkz. Şek. 7)
• İç üniteyi asmak için M8 veya M10 cıvatalar kullanın.
Mevcut cıvatalar için dübel ve yeni cıvatalar için gömme ek parçalar ve ankraj cıvataları kullanın ve üniteyi binaya sıkı bir şekilde bağlayın. Böylece ünitenin ağırlığına dayanabilir.
Ayrıca, öncesinde tavana olan mesafeyi ayarlayın.
(3) İç ünitenin parçalarını çıkartın.
Emiş ızgarasını çıkartın. (Bkz. Şek. 8)
• İki emme ızgarası sabitleme düğmesini içe doğru (okla gösterildiği gibi) yukarı kaldırarak kaydırın. Aynı
anda, başka bir kişi de
• Emme ızgarası yaklaşık 45° açıldığında, ızgara üniteden ayrılabilir.
hava çıkışının merkezine takılmış bandı kaldırmalıdır.
8 Türkçe
4 köşe kapağını çıkartın.
Şekil 9
Kanca
Kanca
Kanca
Şekil 10
2.
1.
Motor
Yatay kanat
Yatay kanadı bükün
ve sökün.
Bant
Bant
Emiş ızgarası
4 yerdeki köşe kapağı.
Şekil 8
• İç üniteyi taşırken, metal askı bağlantı parçalarından taşıyın. (Bkz. Şek. 9)
2- yollu veya 3-yollu hava deşarjı için hava çıkışını bloke etme
• 2-yollu hava deşarjı için, takılı engelleme malzemesine ek olarak, 2-yollu deşarj için isteğe bağlı engelleme
malzeme kiti gereklidir.
Ta kılı engelleme malzemesi ve 2-yollu deşarj için isteğe bağlı engelleme malzemesi, herhangi bir hava
çıkışı için birlikte kullanılabilir.
• 2- yollu hava deşarjı için, kurarken iç ünitenin eğimine dikkat edin. Detaylar için“5. İÇ ÜNİTENİN KU
LUMU” bölümünde belirtilen talimatları takip edin.
(1) Engellenecek hava çıkışının yatay kanadını sökün. (Bkz. Şek. 10 ve Şek. 11)
1. Yataklara kuvvet uygulamadan, yatay kanadı her iki elinizle kaldırın ve takılı olmayan motor tarafındaki
yataktan sökün.
2. Yatay kanadı geriye doğru döndürdükten sonra, motor tarafındaki yatağın tırnağını sökün. Sonrasında,
yatay kanadı kaldırın ve sökün.
RU-
Türkçe 9
1.
Engelleme malzemesini ve iç üniteyi hiç bir boşluk kalmayacak şekilde sabitleyin.
Eğer boşluk kalırsa, hava sızıntısına ve yoğunlaşmaya sebep olabilir.
Yatay kanadı
sökün ve çekin.
2.
Yatay kanadı
geriye doğru
döndürün.
Yatak
tarafındaki
tırnağı kaldırın.
Tırnak parçaları
Yatak
Yatay kanadı
çıkartın.
*Yatay kanadı sökmek zor
Tırnak (Yukarı kaldırın.)
olduğu zaman, bu okun
yönünde yatay kanadı
Yatay kanat
yavaşça aşağıya doğru
bastırın. Yatay kanadı
∗
sökmek daha kolay olacaktır.
Yatak
Şekil 11
(2) Engelleme malzemesini hava çıkışına uygulayın. (Bkz. Şek. 12 ve Şek. 13)
1. Üst dekorasyon paneli ve yalıtım arasındaki boşluğa engelleme malzemesinin çıkıntılı kısmını yerleşti-
rin.
2. Engelleme malzemesinin her iki ucundaki bükümlü parçayı (2 yerden) alt dekorasyon paneli ve drenaj
tavası arasındaki boşluğa, bir tıklama sesi duyana kadar yerleştirin.
Bu işi yaparken, alt dekoratif panelin ucunu hafifçe kaldırın ve engelleme malzemesini yerleştirin.
Eğer yerleştirmesi zorsa, önce alt dekorasyon panelinin her iki kenarındaki vidaları gevşetin ve sonra
tekrar takın.
3. Engelleme malzemesinin içindeki bükümlü parçayı (2 yerden) alt dekorasyon paneli ve drenaj tavası
arasındaki boşluğa, bir tıklama sesi duyana kadar yerleştirin ve sonra engelleme malzemesini sabitleyin.
4.
Engelleme malzemesinin sac kısmının, alt dekoratif panelin ucundan çıkıntı yapmadığını kontrol edin.
10 Türkçe
Drenaj tavası
Alt dekorasyon paneli
Yalıtım
Çıkıntılı parça
Engelleme malzemesi
Çıkıntılı parça
Üst dekorasyon paneli
2.
1.
3.
1. 2.
Şekil 12
1.
Engelleme
malzemesi
Ek parça
Çıkıntılı parça
Üst dekorasyon
paneli
Ek parça
Yalıtım
2. 3.
Bu parçayı hafifkçe
kaldırın.
(Diğer tarafta da.)
Alt dekorasyon
paneli
Ek parça
Bükümlü
parçayı
yerleştirin.
(Tıklama
sesi duyana
kadar.)
Engelleme malzemesinin
bükümlü parçası
Engelleme malzemesi
Sac parça alt
dekorasyon panelin
ucundan çıkıntı
yapmayacak şekilde
yerleştirin.
Şekil 13
Alt dekorasyon
paneli
Drenaj tavası
Sac parça alt
dekorasyon panelin
ucundan çıkıntı
yapmayacak şekilde
yerleştirin.
Türkçe 11
* Engelleme malzemesinin yerleştirilmesi zorsa, alt dekorasyon panelinin sol ve sağ vidalarını gevşetin ve
Şekil 14
Alt dekorasyon paneli
Alt dekorasyon paneli
Vida
Vida
< Boru tesisatının vida konumu >
Vida
Vida
Alt dekorasyon paneli
< Boru tesisatı parçasının dışındaki vida konumu >
4
1
2
Kancayı sabitlemek için
Şekil 15
Pul sabitleme metodu
Şekil 16
Pul kelepçe (5)
(aksesuar)
Üst somun
Ek parça
Kanca pulu (3)
(aksesuar)
Somun (Saha tedariki)
Somun
(Saha tedariki)
Kanca
Sıkın
Askı cıvatası
takın. Engelleme malzemesi sabitlendikten sonra gevşetilmiş vidaların sıkıldığından emin olun. (Bkz. Şek.
14)
5. İÇ ÜNİTENİN KURULUMU
İç üniteyi kurmadan önce opsiyonel parçaları takmak kolaydır. Ayrıca, opsiyonel parçalar ile birlikte
verilen montaj elkitabına bakın.
Montaj için ekli montaj parçalarını ve belirtilen parçaları kullanın.
Üst ve alt somunları ve kanca pullarını (3) 4 askı cıvatasına takın.
(1)
(Bkz. Şek. 15)
Verilen pullu kelepçe (5) kullanılırsa, kanca pulunun (3) düşmesi engellenebilir. (Bkz. Şek. 16)
(2) İç ünitenin kurulumu. (Bkz. Şek. 17)
• Askıyı hava çıkışı tarafına takın ve dikkatli bir şekilde asın.
• Kalan 2 askı cıvatasını askıya takın ve alt taraftaki askı pullarını (3) ve somunları sabitleyin.
(3) Ünitenin hizalamasını 2 yönden de kontrol edin (hava çıkışı ve ). (Bkz. Şekil 18)
12 Türkçe
• İç üniteyi hizalanmış halde monte edin
İKAZ
UYARI
Şekil 17
Düzlük elde edilmelidir
Şekil 18
Boru tesisatı parçası
Hiza
Boru tesisatı parçası
4
4
1
1
2
2
3
3
Ünite eğimliyse ve drenaj boru tesisatı tarafı yukarıda kalı yorsa, şamandıra anahtarının arızalı çalışma-
sına ve su sızıntısına sebep olur.
Fakat, 2-yönlü hava deşarjı için, drenaj boru tesisatına göre 1° aşağıda kalacak şekilde eğimli olarak üniteyi kurun.
• Kancanın alt ve üst tarafına somunları takın
Üst somun yoksa ve alt somun fazla sıkılırsa, askı plakası ve üst plaka deforme olur ve anormal seslere
sebep olur.
• Askı ile askı pulu (3) arasındaki açıklığa belirtilmeyen malzemeler monte etmeyin.
Pullar düzgün takılmazsa, askı cıvataları askıda
İç Ünite, ağırlığını taşıyabilecek bir yere sağlam bir şekilde monte edilmelidir.
Mukavemet yetersizse ünite düşebilir ve yaralanmalara neden olabilir.
n çıkabilir.
6. SOĞUTUCU AKIŞKAN BORULARININ DÖŞENMESİ
• Dış ünite soğutucu boru tesisatı için dış ünite ile birlikte verilen montaj elkitabına bakın.
• Hem gaz, hem de sıvı soğutucu borularının yalıtımını yapın. Yalıtım yapılmazsa su sızmaları oluşabilir. Gaz
boru tesisatı için ısı direnci sıcaklığı 120 °C altında olmayan yalıtım malzemesi kullanın.
Yüksek nem altında kullanmak üzere, soğutucu boru tesisatı kullanımı için yalıtım malzemesini güçlendirin.
Güçlendirilmediyse, yalıtım malzemesinin yüzeyi terleyebilir.
• Montaj işleminden önce, soğutucunun R410A olduğundan emin olun. (Soğutucu R410A değilse
normal şekilde çalışmasını bekleyemezsiniz.)
, ünitenin
Bu klima, yeni soğutucu akışkana (R410A) özel bir modeldir. Aşağıda gösterilen gereksinimleri karşıladı-
ğınızdan emin olun ve montaj işlemini gerçekleştirin.
• R410A için özel boru kesiciler ve havşa açma aletleri kullanın.
• Havşalı bir bağlantı yaparken, havşanın iç yüzeyini sadece eter veya ester yağı ile kaplayın.
• Ya l n ızca klimayla beraber verilen havşa somunlarını kullanın. Başka havşa somunları kullanılırsa soğu-
tucu sızıntısı oluşabilir.
• Kirlenme veya nemin boru tesisatına girmesini önlemek için, sıkıştırma veya boru tesisatını bantlama
gibi önlemler alın.
Soğutma de
Çalışma sırasında soğutucu sızarsa odayı havalandırın.
Türkçe 13
vresine, hava gibi belirtilen soğutucu dışında bir madde karıştırmayın.
Soğutucu boru tesisatı 3 yönden bağlanabilir.
UYARI
Şekil 20
Genişletme kısmının iç yüzeyini sadece
eter yağı veya ester yağı ile kaplayın.
Tork anahtarı
Somun anahtarı
Havşalı cıvata
Dirsekli mafsal
Şekil 21
• Yu ka rı yönde boru tesisatı olması durumunda, boru tesisatı giriş kapağını çıkartın, makas gibi bir kesi-
ciyle kapağı keserek boru tesisatının giriş yapması için delikler açın.
Boru tesisatını kapaktan geçirdikten sonra kapağı iç üniteye sabitleyin. (
Bkz.
Şek. 19)
Elektrik kablo bağlantısı
Drenaj
Şekil 19
• Soğutucu, dış ünitede önceden doldurulur.
• Klimayla beraber verilen havşa somununu kullanın.
• Havşalı bir bağlantı yaparken, havşanın iç yüzeyini sadece eter veya ester yağı ile kaplayın.
Bkz.
Şek. 20)
(
Ardından, havşa somununu elinizle 3 - 4 kez döndürün ve sıkın.
Boru geçiş kapağı
Gaz
Sıvı
Boru tesisatı sabitleme plakası gibi reçine parçaların vida sabitleme kısımlarına yağ bulaştırmayın.
Ya ğ bulaşırsa, vidalı kısmın dayanımı zayıflayabilir.
• Boru tesisatını klimaya bağlarken, Şekil 21’de gösterildiği gibi somun anahtarı ve tork anahtarı kullanın.
Havşalı parçanın boyutu ve sıkma torku için Tablo 1.’e başvurun.
Olumsuz sonuçlara örnekler
Somun anahtarı dışındaki aletler kullandığı zaman, rakorun diş üstü hasar görecektir ve hatalı sıkmadan
dolayı gaz sızıntısına sebep olacaktır.
14 Türkçe
Tab l o 1
UYARI
UYARI
Boru tesisatı boyutu
(mm)
6,4
9,5
12,7
15,9
Havşa somunlarını aşırı sıkmayın.
Havşa somunu çatlarsa soğutucu sızabilir.
• Tork anahtarı yoksa Tablo 2’yi kullanın.
Rakoru somun anahtarıyla sert bir şekilde sıkarken, sıkma torkunun aniden arttığı bir nokta vardır.
Bu noktadan itibaren somunu Tablo 2’de gösterilen açıyla sıkın.
İş bittikten sonra, gaz kaçağı olup olmadığını kontrol edin.
Somun belirtildiği gibi sıkılmazsa, yavaş bir soğutucu sızıntısına ve arızaya neden olabilir (soğutmama
veya ısıtmama gibi).
Tab l o 2
Boru tesisatı boyutu
(mm)
6,4
9,5
12,7
15,9
Sıkma torku (N·m)
15,7 ± 1,5 8,9 ± 0,2
36,3 ± 3,6 13,0 ± 0,2
54,9 ± 5,4 16,4 ± 0,2
68,6 ± 6,8 19,5 ± 0,2
Sıkma açısı
60° – 90° Yaklaşık 150 mm
60° – 90° Yaklaşık 200 mm
30° – 60° Yaklaşık 250 mm
30° – 60° Yaklaşık 300 mm
İşlem havşasının boyutu A
(mm)
Kullanılan aletin tavsiye edilen kol uzunluğu
Havşa biçimi
45°±2°
A
90°±2°
R0,4-0,8
Saha boru tesisatının yalıtımı, muhafazanın içindeki bağlantıya kadar yapılmalıdır.
Boru tesisatı atmosfere maruz kalırsa, terlemeye, boru tesisatyla temastan dolayı yanmaya, elektrik çarpmasına veya boru tesisatıyla temas eden kablo tesisatından dolayı yangına sebep olabilir.
Türkçe 15

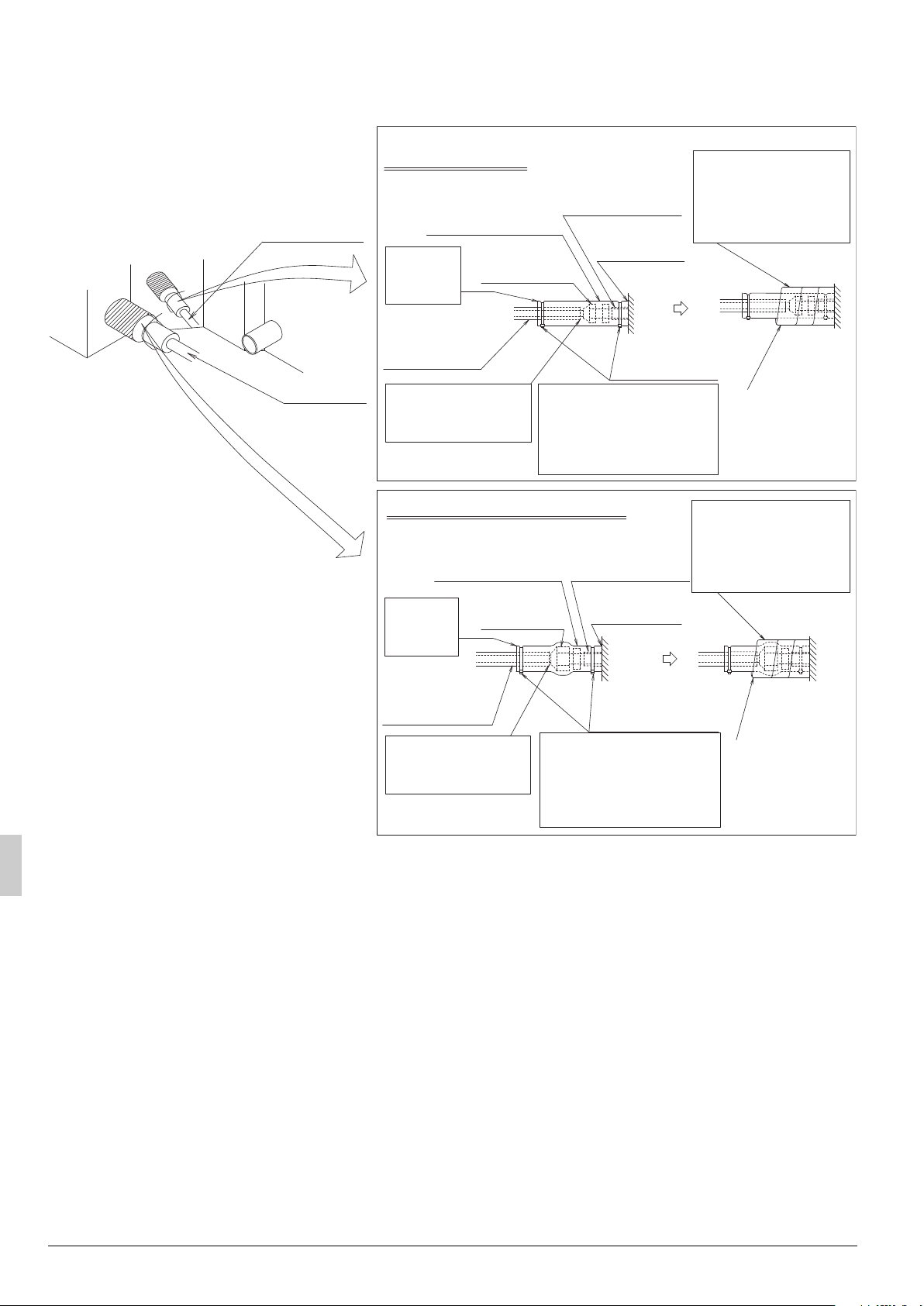

• Sızıntı testinden sonra, tesisatın açıkta kalmasını önleyecek şekilde ekli conta yalıtım malzemesi (6) ve
(7) ile gaz ve sıvı boru tesisatı bağlantısını yalıtın. (Bkz. Şek. 22)
Ardından, yalıtım malzemesinin her iki ucunu kelepçe ile sıkın (4).
Sıvı tarafı boru tesisatı
Sıvı boru tesisatı
yalıtım metodu
Bağlantı yalıtım
malzemesi (7)
(aksesuar)
Dikiş yerini
yukarı doğru
Havşalı somun
bağlantısı
Boru tesisatı yalıtım
malzemesi
(ünite tarafı)
Boşluk
bırakmayın
İzolasyon malzemesini
ünitenin tepesinden
genişletme somunu
bağlantısına kadar
sarın
getirin
Boru tesisatı yalıtım
Gaz boru tesisatı
malzemesi
(saha tedariki)
Terlemeyi önlemek
için boru tesisatını
açıkta bırakmayın
Boru tesisatı yalıtım
malzemesi ve bağlantı
yeri yalıtım
malzemesinin (7) üst
Kelepçe (4)
(aksesuar)
Sızdırmazlık
malzemesi
(Küçük) (9)
(aksesuar)
üste geldiği kısmı sıkın.
Gaz tarafı boru tesisatı yalıtım metodu
Bağlantı yalıtım
malzemesi (6)
(aksesuar)
Dikiş yerini
yukarı doğru
Havşalı somun
bağlantısı
Boru tesisatı yalıtım
malzemesi
(ünite tarafı)
Boşluk
bırakmayın
İzolasyon malzemesini
ünitenin tepesinden
genişletme somunu
bağlantısına kadar
sarın
getirin
Boru tesisatı yalıtım
malzemesi
(saha tedariki)
Terlemeyi önlemek
için boru tesisatını
açıkta bırakmayın
Boru tesisatı yalıtım
malzemesi ve bağlantı
yeri yalıtım
malzemesinin (6) üst
Şekil 22
• İzolasyon malzemesini (Küçük) (9) ek yeri sızdırmazlık malzemesinin (6) (7) etrafına sarın.
• Bağlantı yeri yalıtım malzemesinin birleşme yerini (6) ve (7) üst tarafa getirdiğinizden emin olun.
• Yu ka rıya ve sağa doğru boru tesisatı yaparken, eklenmiş L şekilli boru tesisatıyla gaz tarafındaki bağlan-
lıtın. (Bkz. Şek. 23)
tıyı ya
Ayrıca, sıvı tarafındaki saha boru tesisatını 40 mm veya daha az yarıçaplı bir bükücüyle bükün.
Ta kılı bir L-şekilli boru tesisatı kullanılmazsa veya boru tesisatı 40 mm’dan fazla yarıçaplı bir bükücüyle
bükülürse, diğer boru tesisatları veya drenaj hortumunu engelleyebilir.
üste geldiği kısmı sıkın.
Kelepçe (4)
(aksesuar)
Sızdırmazlık
malzemesi
(Küçük) (9)
(aksesuar)
16 Türkçe
NOT
UYARI
Yukarı ve sağa doğru olan boru tesisatı
Basınç azaltma valfı
Azot
Bantlama
Kesme valfı
Lehimleme
yeri
Azot
Soğutucu tesisatı
Şekil 24
L-şekilli boru tesisatı yalıtım metodu
Boru tesisatı yalıtım malzemesi
(saha tedariki)
Terlemeyi önlemek için
boru tesisatını açık havaya
Bağlantı yalıtım
maruz bırakmayın.
malzemesi (6)
Eklenmiş bağlantı yeri yalıtım
malzemesini (6) kullanarak
(aksesuar)
Havşalı somun
bağlantısı
Şekl. 22’de gösterilen aynı
yolla boru tesisatını yalıtın.
Kelepçe (4)
L-şekilli boru
tesisatı (13)
(aksesuar)
Şekil 23
(ör. Yukarı ve sağa doğru olan
boru tesisatı için aynı
yolla boru tesisatını
Boru tesisatı yalıtım malzemesi ve bağlantı
yeri yalıtım malzemesinin (6) üst üste geldiği
kısmı sıkın.
yalıtın.)
(Küçük hayvanların ve böceklerin üniteye girmesini önlemek için, boru tesisatı giriş kapağını muhafazaya
sıkı şekilde yerleştirdiğinizden ve boru tesisatı ve delik arasındaki boşluğu macun ve yalıtım malzemesiyle (saha tedariki) contaladığınızdan emin olun.)
• Soğutucu boru tesisatını lehimlemeden önce, soğutucu boru tesisatında azot akışını sağlayın ve havayı
azotla yer değiştirin (NOT 1). (Bkz. Şek. 24) Sonrasında, lehimlemeyi gerçekleştirin (NOT 2).
Tüm lehimleme işleri bittikten sonra, havşanın iç ünite ile bağlanması işlemini yapın. (Bkz. Şek. 21)
1. Boru tesisatında azot akışını sağlamak için doğru basınç yaklaşık 0,02 MPa’dır. Esinti gibi hissettiren bir
basınçtır ve bir basınç azaltma valfıyla elde edilebilir.
2. Soğutucu akışkan borularını birbirlerine lehimlerken lehim tozu kullanmayın.
Lehim tozu gerektirmeyen, fosfor bakır lehim dolgu metali (BCuP-2: JIS Z 3264/B-Cu93P-710/795: ISO
3677) kullanın.
(Klor tabanlı lehim tozları kullanılırsa, tesisat korozyona uğrar ve florür de varsa, soğutucu yağı bozulur
ve soğutucu devresi kötü şekilde etkilenir.)
3. İç ünitenin yalıtımı tamamlandıktan sonra iç ünite ile soğutucu tesisatı arasında sızıntı testi gerçekleşti-
rilirken, test basıncını dış ü
Ayrıca, soğutma tesisatı ile ilgili olarak dış ünite montaj elkitabına veya teknik belgelere başvurun.
4. Ek soğutucu yüklemesinin unutulması gibi nedenlerle soğutucu eksikliği durumunda, soğutmama veya
ısıtmama gibi arızalar oluşabilir.
Soğutma tesisatı ile ilgili olarak dış ünite montaj elkitabına veya teknik belgelere başvurun.
Tesisatı lehimlerken antioksidan kullanmayın.
Bu, bileşenlerin arızalanmasına ve kalıntı nedeniyle tesisatın tıkanmasına neden olabilir.
nite montaj elkitabından doğrulayın.
Türkçe 17
7. DRENAJ BORULARININ DÖŞENMESİ
Sızdırmazlık malzemesi (Büyük)
(8) (aksesuar)
Dirsek (10)
(aksesuar)
Metal kelepçe (2)
(aksesuar)
Kısa taraf
Şekil 25
(Yukarı doğru boru tesisatı)
Şekil 26
(Geriye doğru boru tesisatı)
Metal kelepçe (2)
(aksesuar)
Uzun taraf
Sızdırmazlık malzemesi
(Büyük) (8) (aksesuar)
Dirsek (10)
(aksesuar)
Şekil 27
(Sağa doğru boru tesisatı)
Metal kelepçe (2)
(aksesuar)
Drenaj hortumu (1)
(aksesuar)
Sızdırmazlık malzemesi (Büyük)
(8) (aksesuar)
(1) Drenaj boru tesisatını gerçekleştirin.
Drenajı tam olarak gerçekleştirmek için drenaj borularını döşeyin.
• Drenaj boru tesisatı 3 yönden bağlanabilir. (Bkz. Şek. 25, 26 ve 27)
• Bağlantı boru tesisatının (polivinil klorür boru tesisatı, nominal çap 20 mm, dış çapı 26 mm) çapına eşit
veya bu çaptan daha fazla olan(düşey hat hariç) boru bağlantısı çapı seçin.
18 Türkçe
• 1/100 veya daha fazla aşağı yönde eğimle boru tesisatını olabildiğince kısa ve havanın durgunlaşama-
UYARI
Şekil 28
Aşağı yönde 1/100 veya daha fazla eğim
Uygun değil
UYGUN
VP20
VP20
600mm
Mesafe 1~1,5m
Tavan yarığı
Destek
Drenaj hortumu (1)
(VP20 ile bağlantı
için) (aksesuar)
Drenaj boru tesisatı
(aksesuar)
Düşey hat
Dirsek (10) (aksesuar)
Metal kelepçe (2)
(aksesuar)
Drenaj tesisatı
UYGUN
Uygun değil
Dirsek (10)
(aksesuar)
Düşey hat
Şekil 29
(Yukarı yönlü drenaj boru tesisatı için uyarı)
yacağı şekilde kurun. (Bkz. Şek. 28)
(Fokurtu gibi anormal seslere sebep olabilir.)
Drenaj tesisatı hava akışı durursa, tesisat tıkanabilir.
• Boru tesisatını n yön değiştirmemesi için 1 ila 1,5 m mesafelerde destekler kurun. (Bkz. Şek. 29)
Bağlanan drenaj hortumunu (1) (sağa doğru boru tesisatı için), dirseği (10) (yukarı ve geriye doğru boru
tesisatı için) ve metal kelepçeyi (2) kullandığınızdan emin olun.
Eski bir drenaj hortumu, dirsek veya kelepçe kullanılması su sızıntısına sebep olabilir.
• İç mekanlardan geçen boru tesisatını yalıtın.
• Eklenmiş drenaj hortumuna (1) aşırı kuvvet gelmesini önlemek için, bükmeyin veya burmayın.
• Drenaj boru tesisatını doğrudan amonyak kokan kanalizasyon borularına bağlamayın.
(Bu, su sızıntısına neden olabilir.)
Kanalizasyondaki amonyak, drenaj boru tesisatından geçebilir ve iç ünite ısı eşanjörünü aşındırabilir.
< Yukarı yönde drenaj boru tesisatı yapılırken alınacak tedbir >
• Drenaj düşey hattının maksimum yüksekliği 600 mm olmalıdır.
• Drenaj düşey hattını dikey olarak kurun. (Bkz. Şek. 29)
Türkçe 19
Drenaj düşey hattı eğimli olarak kurulursa, şamandıra anahtarı arızalanabilir ve su sızıntısına sebep
Şekil 30
10~15mm
Dirsek (10)
(aksesuar)
Vinil bant
Metal kelepçenin genişliğinden (2) daha
büyük bir alanı (yaklaşık 20 mm) bantlayın.
Yukarı yönlü boru tesisatı için : kısa taraf
Geriye doğru boru tesisatı için : uzun taraf
Şekil 31
İç ünite
(Drenaj pompası)
Bantlı parça
Drenaj hortumu (1) (aksesuar)
Boşluk bırakmadan yerleştirin
Metal kelepçe (2) (aksesuar)
Vida kafası aşağıya bakacak şekilde
metal kelepçeyi (2) sabitleyin.
olabilir.
• İç üniteye aksesuar olarak eklenmiş drenaj hortumunu (1), dirseği (10) ve sızdırmazlık malzemesini
(Büyük) (8) kullandığınızdan emin olun.
1. Yu ka rı ve aşağı yönde boru tesisatı için dirseğin metal kelepçeden (2) zarar görmesini önlemek ama-
cıyla, Şek. 30‘da gösterildiği gibi, dirseğin (10) ucundan 10 - 15 mm mesafeyi sarmadan bırakarak
bandın metal kelepçenin (2) genişliğinden daha fazlasını sarması için dirseğin etrafını vinil bantla 2,
3 kez sarın.
2. Drenaj hortumunu (1) ve dirseği (10) drenaj soketinin dibine takın. Metal kelepçeyi (2) ucu takılmış
tumun bantlı bölgesi içinde 1,35
hor
0,15N·m (13515N·cm) torkla sıkın.
(Bkz. Şek. 25, 26, 27 ve 31)
• Metal kelepçeyi (2) belirtilen değerden fazla bir torkla sıkmayın.
Soket, drenaj hortumu (1), dirsek (10) ve metal kelepçe (2) hasar görebilir.
Metal kelepçeyi (2) sıkılan parça Şek. 32‘de gösterilen aralıkta olabilecek şekilde sabitleyin.
3. Sonraki işlemde kullanılacak sızdırmazlık malzemesinin (Büyük) (8) kelepçe ucundan hasar görme-
mesi için metal kelepçenin (2) ucunu vinil bantla sarın veya metal kelepçenin (2) ucunu gösterildiği
şekilde içe doğru bükün. (Bkz. Şek. 32)
20 Türkçe
4. Metal kelepçeyi (2), drenaj hortumunu (1), dirseği (10) eklenmiş sızdırmazlık malzemesiyle (Büyük)
Sıkılmış parça Sıkılmış parça
< Ucu bükme durumunda > < Vinil bant yapıştırma durumunda >
Sızdırmazlık malzemesini
(Büyük) (8) yırtmadan
vinil bandı yapıştırın.
Sızdırmazlık malzemesini (Büyük)
(8) yırtmadan ucu bükün.
Vinil bant
Şekil 32-1
(Şek. 31’in A - A Kesiti)
Şekil 32-2
(Şek. 31’in A - A Kesiti)
yaklaşık
90°
yaklaşık
90°
3
3
2
(8) yalıtın. (
(Metal kelepçe (2) terleyebilir ve yoğuşma damlayabilir.)
Bkz.
Şek. 25, 26, 27 ve 33)
Drenaj hortumu (1)
(aksesuar)
Metal kelepçe (2)
(aksesuar)
İzolasyon malzemesi (Büyük)
(8) (aksesuar)
Kelepçenin sıkıldığı yerden
sarmaya başlayın.
Kelepçe tarafı çift kat olacak şekilde
sızdırmazlık malzemesini sarın.
Şekil 33
(2) Boru tesisatı bittikten sonra, drenajın kolayca aktığını kontrol edin.
[Elektrik kablo bağlantısı işi bittiği zaman]
• Drenaj pompası gibi elektrikli parçalara su sıçramamasına özen göstererek hava çıkışından drenaj
deliğine kademeli olarak 1 litre su dökün (Şekil. 34) ve iç üniteyi “11. TEST ÇALIŞTIRMASI” no’lu
bölüme göre soğutma modunda çalıştırarak drenajı kontrol edin.
Hava çıkışı kapalıysa, hava çıkışından su dökün .
Su dökmek için plastik kap
(100 mm boru uzunluğu gereklidir)
Bakım için drenaj çıkışı (plastik tapalı)
(Drenaj tavasına su boşaltırken kullanın)
3
4
1
2
Drenaj pompası ve
şamandıralı anahtarın yeri
(Nasıl su dökülür)
Şekil 34
Türkçe 21
[Elektrik kablo bağlantısı işi bitmediği zaman]
3
3
2
• Elektrik kablo bağlantısı işleri (topraklama dahil) uzman bir elektrikçi tarafından gerçekleştirilmelidir.
• Uzman bir kişi yoksa, elektrik kablo bağlantısı işi bittikten sonra, [Elektrik kablo bağlantısı işi bittiği
zaman] kısmında belirtilen metoda uygun olarak kablo bağlantısını kontrol edin.
1. Kontrol kutusu kapağını açın ve tek fazlı güç kaynağını iç-dış aktarım kablosunun terminal bloğundaki
(X2M) terminale (1, 2), toprak kablolarını ise toprak terminaline bağlayın. (Bkz. Şek. 35)
İç-dış iletim kablosu için
terminal bloğu (X2M)
1 2 3
İç-dış iletim kablosu için
terminal bloğu (X2M)
Topraklama terminali
Güç kaynağı
220 - 240V
~
50Hz
2. Güç beslemesini açmadan önce kontrol kutusu kapağının
Şekil 35
kapalı olduğundan emin olun.
3. Drenaj pompası gibi elektrikli parçalara su sıçramamasına özen göstererek, kademeli bir şekilde 1
litre suyu hava çıkışından drenaj tavasına (Şek. 34) dökün.
Hava çıkışı kapalıysa, hava çıkışından su dökün .
4. Güç beslemesi açıldığında, drenaj pompası çalışacaktır. Drenajı kontrol edin.
(Drenaj pompası 10 dakika sonra otomatik olarak duracaktır.)
5. Drenajı kontrol ettikten sonra güç kaynağını kapatın ve güç beslemesi kablo bağlantısını çıkartın.
6. Kontrol kutusu kapağını eskisi gibi takın.
8. ELEKTRİK TESİSATI İŞİ
8-1 GENEL TALİMATLAR
• Tüm elektrik kablo bağlantısı işlerinin, yürürlükteki yönetmeliklere ve bu montaj elkitabına uygun olarak,
uzman personel tarafından ayrı özel bir devre kullanarak gerçekleştirildiğinden emin olun.
Güç besleme devresinin yetersiz kapasitesi veya düzgün olmayan elektrik konstrüksiyonu, elektrik çarpmasına veya yangına yol açabilir.
• Kesinlikle bir toprak kaçağı kesicisi takın.
Bunun yapılmaması elektrik çarpmasına veya yangına neden olabilir.
• Tüm ç a lışmalar tamamlanmadan güç beslemesini (kol devre anahtarı, kol aşırı akım kesicisi) açmayın.
• Çok sayıda iç ünite bir dış üniteye bağlı. Her bir iç üniteyi A-ünitesi, B-ünitesi ve benzeri şekilde isimlendirin.
Bu iç üniteler dış üniteye ve BS ünitesine bağlandığında, iç üniteyi her zaman terminal bloğunda aynı simge
ile gösterilen uca bağlayın. Kablo ve boru tesisatları farklı iç ünitelere bağlanır ve çalıştırılırsa arıza
neden olur.
• Kesinlikle bir toprak bağlantısı kurun. Topraklama direnci geçerli mevzuata göre olmalıdır.
• Toprak kablo bağlantısını gaz ve su tesisatı borusuna, paratonere ya da telefon toprak kablo bağlantısına
bağlamayın.
• Gaz boruları .... Gaz kaçağı olursa ateşlenme veya patlama meydana gelebilir.
• Su boruları ...... Sert vinil borular topraklamalı değildir.
• Paratoner veya telefon topraklaması..................... Yıldırım düşmesi durumunda elektrik potansiyeli
anormal şekilde yükselebilir.
• Elektrik tesisatı için, ayrıca kontrol kutusu kapağına yapıştırılmış “KABLO ŞEMASI” etiketine de başvurun.
Dış üniteler, iç üniteler ve uzaktan kumandalar arasındaki kabloları kablo tesisatı diyagramına göre döşeyin.
•
ya
22 Türkçe
• Uzaktan kumandanın montajını ve kablo tesisatını uzaktan kumanda ile birlikte verilen “montaj kılavuzuna”
NOT
UYARI
göre gerçekleştirin.
• Baskılı Devre Kartı grubuna dokunmayın. Arızalanmaya sebep olabilir.
8-2 SAHADA TEDARİK EDİLEN SİGORTALARIN VE KABLO BAĞLANTISININ TEKNİK
ÖZELLİKLERİ
• Dış ünitelerin kablo bağlantısı için dış ünitelerin yanında gelen montaj kılavuzuna başvurun.
• Uzaktan kumanda ve iletim kabloları sahada temin edilir. (Bkz. Tablo 3)
Tab l o 3
Kablo tesisatı
Boyut mm
2
İletim kabloları H05VV-U4G (NOT 1) 2,5
Uzaktan kumanda kablo
bağlantısı
Blendajlı vinil kordon
veya kablo (2 telli) (NOT
2)
0,75 1,25 Maks. 500m*
*Grup kontrolü gerçekleştirilirken, sistemdeki toplam arttırılmış uzunluktur.
1. Ya l n ızca korumalı boru tesisatı olması durumunda gösterir. Koruma olmaması durumunda H07RN-F kul-
lanın.
2. Kılıflı vinil kordon veya kablo (Yalıtımlı kalınlık: 1 mm ve üzeri)
• Belirtilen kablo özellikleri, %2’lik bir kablo gerilim düşüşüne dayalıdır.
Uzunluk
8-3 KABLO BAĞLANTISI METODU (Bkz. Şek. 36)
• İletim tesisatı, topraklama tesisatı
Kontrol kutusu kapağını kaldırın, sembolü iletim tesisatı terminal bloğunun (X2M) sembolüyle eşleştirin ve
kablo bağlantısını bağlayın.
Ayrıca, topraklama tesisatını iletim tesisatı terminal bloğuna (X2M) bağlayın.
Kabloları, “6. SOĞUTUCU AKIŞKAN BORULARININ DÖŞENMESİ” bölümüne göre giriş borularının
kapağındaki delikten iç üniteye yönlendirin ve kabloları kelepçeyle birleştirin (4).
• Uzaktan kumanda tesisatı (Bağımlı ünitelerin eş zamanlı çalışması için uzaktan kumandanın gerekli olma-
dığını göz
Uzaktan kumanda kablosunu uzaktan kumanda terminal bloğunun (X1M) [P1 · P2] uçlarına bağlayın.
Uzaktan kumanda ve iletim kablo bağlantısını kelepçe (4) ile bağlayın.
• Ya p ışkan dokumasız kumaş (15).
Kablo bağlantısının hareket etmesini önlemek için dokumasız kumaş (15) yapıştırın.
• Uzaktan kumanda/iletim kablo bağlantısı (X1M) için güç kaynağı kablo tesisatını asla terminal bloğuna
bağlamayın.
Tüm sisteme hasar verebilir.
• Uzaktan kumanda/iletim kablolarını yanlış terminal bloğuna bağlamayın.
önünde bulundurun.)
Türkçe 23
Tesisat ikazı
Kablo bağlantısının “ ”
ile gösterilen kısmı,
gerilmemesi için düzenli bir
şekilde oluşturulmalıdır.
20-50mm
Kelepçe (4) (aksesuar)
Kablo bağlantısı
sabitlendikten sonra,
fazla kısmı kesin.
< Kablolu
kumanda
kablosu>
Yaklaşık 7mm
F2
F1
P2P1
Kabuk soyulduktan sonra,
kablo bağlantısını bükün.
Kılıflı kısım
Uzaktan kumanda
kablosu için terminal
bloğu (X1M)
İç-dış iletim kablosu
30-35mm
F2
F1
için terminal bloğu
P2
P1
(X2M)
(Kılıf soyma payı)
Yasak
•
İletim kablosunu bağlamayın
(yüksek gerilim).
İletim kablosu, topraklama
kablosu ve uzaktan
kumanda kablosunu
birleştirin.
Dış ünite
1
2
3
İç ünite
1
2
3
(Terminal bloğu)(Terminal bloğu)
Sayılar karşılıklı bağlanır
İç ünite ve dış ünite
arasındaki iletim
İletim kabloları
< İletim kabloları
Topraklama >
kablosuyla bağlama
yöntemi.
Dokumasız
kumaş (15)
Dokumasız
kumaş (15)
yapıştırma
referansı
Start het plakken vanaf
einde lijn van de straal.
< Dokumasız kumaş (15)
yapıştırma metodu >
Topraklama terminali
321
Topraklama
60-80mm
(Kılıf soyma payı)
Topraklama
Kılıflı kısım
İletim kabloları
Topraklama
< İletim kablosu •
Topraklama kablosu •
Uzaktan kumanda
kablosu >
Kelepçe (4)
(aksesuar)
Kablo bağlantısı
sabitlendikten sonra,
fazla kısmı kesin.
Uzaktan kumanda
kablo bağlantısı
Transmissiebedrading
Aardingsbedrading
Kelepçe (4)
(aksesuar)
Kablo bağlantısı
sabitlendikten sonra,
fazla kısmı kesin.
Uzaktan kumanda
kablosu için terminal
bloğu (X1M)
İç-dış iletim kablosu
için terminal bloğu (X2M)
Şekil 36
• İç-dış iletim tesisatı terminal bloğu bağlantısı için, yalıtım manşonlu halka tipi sıkıştırmalı tip terminaller
kullanın veya kablo bağlantısında yalıtım kullanın. (Bkz. Şek. 37)
Halka tipi sıkıştırmalı tip terminal
Yalıtım manşonu
Kablo bağlantısı
Şekil 37
24 Türkçe
• Yu ka rıdaki yapılamıyorsa aşağıda sıralanan hususların dikkate alındığından emin olun.
KAPAĞIN ONARIMI İÇİN UYARI
(Kablo bağlantısı emniyetli bir şekilde sıkılmadıysa, anormal ısınma meydana gelebilir.)
Her iki tarafta da aynı
ölçüde 2 kablo bağlantısı
yapılmalıdır.
Bir tarafta 2 kablo
bağlantısının yapılması
yasaktır.
Farklı boyutlarda kablo
bağlantısının yapılması
yasaktır.
Şekil 38
• Gerekli kablo bağlantısını kullanın, emniyetli bir şekilde bağlayın ve dış kuvvetler terminallere etki etme-
yecek şekilde kablo bağlantısını sabitleyin.
• Terminal vidalarını sıkmak için uygun bir tornavida kullanın.
Uygun olmayan bir tornavida kullanılırsa, vida başına zarar verebilir ve vida iyi sıkılamayabilir.
• Terminal vidaları çok sert sıkılırsa hasar göre
Terminal vidalarına uygulanacak sıkma torkları için aşağıdaki tabloya başvurun.
Uzaktan kumanda kabloları için terminal bloğu
İletim tesisatı için terminal bloğu
Topraklama terminali
bilir.
Sıkma torku (N · m)
0,88 ± 0,08
1,47 ± 0,14
1,47 ± 0,14
• Örgülü kablo bağlantısı kullanıldığı zaman lehimleme uygulamayın.
• Boru tesisatı giriş kapağı kesildiği ve kablo bağlantısı giriş deliği olarak kullanıldığı durumda, kablo bağ-
lantısı bittikten sonra, kapağı tamir edin.
• Sızdırmazlık malzemesini (Küçük) (9) iki parça olarak kesin ve her kablo bağlantısını bu parçalara sarın.
(Bkz. Şek. 39)
• Kablo bağlantısının etrafındaki boşluğu macun ve yalıtım malzemesiyle (saha tedariki) yalıtın.
(İç Ünitenin içine böcekler veya küçük hayvanlar girerse kontrol kutusunda kısa devre oluşabilir.)
• Alçak gerilim tesisatı (uzaktan kumanda tesisatı) ve yüksek gerilim tesisatı (iletim tesisatı, topraklama
tesisatı) iç üniteye aynı y
veya hataya neden olabilir.
• İç ünite dışındaki herhangi bir yerde alçak gerilim kablosu (uzaktan kumanda kablosu) ve yüksek gerilim
kablosu (iletim kablosu, topraklama kablosu) arasındaki mesafe 50mm veya daha fazla olmalıdır.
Eğer her iki kablo bağlantısı da birlikte döşenirse, elektrik gürültüsünden (dış ortam gürültüsü) etkilenebilir ve arızalı çalışmaya veya arızaya sebep olabilir.
erden girerse elektrik parazitinden (dış parazit) etkilenebilirler ve bu arızaya
Macun ve yalıtım
malzemesiyle yalıtın.
Sızdırmazlık
malzemesi (Küçük) (9)
Kablolu kumanda
kablosu
İletim kabloları
Topraklama
Şekil 39
Türkçe 25
İKAZ
Kablo bağlantısını yaparken, kontrol kutusu kapağının emniyetli bir şekilde bağlanması için kablo bağlan-
UYARI
NOT
123
P1P2
P1P2
P1 P2
123
123
P1P2
123
P1 P2
123
Güç kaynağı
220 - 240V
~
50Hz
Toprak kaçağı
kesicisi
Dış ünite
NOT 1)
İç ünite
Uzaktan kumanda
(Opsiyonel aksesuarlar)
Çift türü
Şekil 40 Şekil 41
Güç kaynağı
220 - 240V
~
50Hz
Dış ünite
İç ünite (Ana)
NOT 2)
İç ünite (Bağımlı)
Uzaktan kumanda
(Opsiyonel aksesuarlar)
Eşzamanlı çalışma sistemi
Toprak kaçağı
kesicisi
NOT 1)
tısını düzenli bir şekilde oluşturun.
Kontrol kutusu kapağı yerinde değilse, kablo bağlantısı yukarı hareket edebilir veya kutu ve kapak tarafından sıkıştırılabilir ve elektrik çarpılmalarına veya yangına sebep olabilir.
8-4 KABLO BAĞLANTISI ÖRNEKLERİ
Dış üniteye bir toprak kaçağı kesicisinin takıldığından emin olun.
Elektrik çarpması ve yangın riskinin giderilmesi için gereklidir.
Dış ünitelerin kablo bağlantısı için dış ünitelerin yanında gelen montaj kılavuzuna başvurun.
Sistem tipini teyit edin.
•Eş tipi: 1 uzaktan kumanda, 1 iç üniteyi kontrol eder (standart sistem). (Bkz. Şek. 40)
•Eş zamanlı çalışan sistem: 1 uzaktan kumanda 2 iç üniteyi kontrol eder (2 iç ünite eşit şekilde çalışır.)
(Bkz. Şek. 41)
1. Dış ve iç ünitelerin terminal sayıları mutlaka eşleşmelidir.
2-1. Uzaktan kumandayı yalnızca master üniteye bağlayın.
2-2. Uzaktan kumandanın yalnızca master üniteye bağlanması gerekir, iletim tesisatı yoluyla bağımlı ünite-
lere bağlanması gerekmez. (Bağımlı ünitelere bağlamayın.)
2-3. İç sıcaklık sensörü yalnızca uzaktan kumandanın bağlı olduğu iç ünite için etkindir.
2-4. İç üniteyle dış ünite arasındaki kablo tesisatının uzunluğu; bağlanan modele, bağlı ünitelerin sayısına ve
maksimum boru tesisatı uzunluğuna bağlıdır.
ylar için teknik belgelere başvurun.
Deta
26 Türkçe
• Grup kontrolü: 1 uzaktan kumanda, 16 iç üniteye kadar üniteyi kontrol etmektedir
NOT
Şekil. 43
İç ünite
(Bağımlı)
Dış ünite 1
Dış ünite 2 Dış ünite 16
İç ünite 1
İç ünite 2
(Ana)
Grup kontrolü uzaktan kumandası
İç ünite 16
Eşzamanlı çalışma
türü için, uzaktan
kumanda kablajını
ana üniteden
yapmayı
unutmayın.
(Tüm iç üniteler, uzaktan kumandaya göre çalışır). (Bkz. Şek. 42)
Grup kontrolü
Toprak kaçağı
kesicisi
Dış ünite
123
Güç kaynağı
220 - 240V
~
50Hz
Toprak kaçağı
kesicisi
Dış ünite
123 123
Güç kaynağı
220 - 240V
~
50Hz
Toprak kaçağı
kesicisi
Dış ünite
Güç kaynağı
220 - 240V
~
50Hz
NOT) NOT) NOT)
123 123 123
P1 P2 P1 P2 P1 P2
İç ünite
İç ünite
P1 P2
Grup kontrolü uzaktan kumandası
İç ünite
(Opsiyonel aksesuarlar)
Şekil 42
• Dış ve iç ünitelerin terminal sayıları mutlaka eşleşmelidir.
Grup kontrolü uygulanırken
• Eş ünite veya birden fazla ünitenin eş zamanlı çalıştırılması için master ünite kullanılıyorsa, uzaktan
kumandayla 16 üniteye kadar eş zamanlı çalıştırma/durdurma (grup) kontrolü gerçekleştirebilirsiniz. (Bkz.
Şek. 43)
• Bu durumda, gruptaki tüm iç üniteler grup kontrolü uzaktan kumandasına göre çalışacaktır.
• Gruptaki işlevlerin münkün olduğu kadar çoğuyla eşleşen bir uzaktan kumanda seçin.
Türkçe 27
< Kablo Tesisatı Yöntemi >
P1 P2
P1 P2 P1 P2
123
123
Güç kaynağı
220 - 240V
~
50Hz
Dış ünite
İç ünite
Uzaktan kumanda
(Opsiyonel aksesuarlar)
Uzaktan kumanda
(Opsiyonel aksesuarlar)
2 uzaktan kumandayla kontrol
Toprak
kaçağı
kesicisi
Şekil 45
NOT)
(1) Kontrol kutusu kapağını çıkartın.
(2) Uzaktan kumanda için kontrol kutusu içerisindeki terminaller (P1, P2) arasına geçiş tesisatını takın.
(Artı/eski kutup yoktur.) (Bkz. Şek. 42 ve Tablo 3)
Çapraz kablolama
Remote
controller
Uzaktan kumanda kablo bağlantısı için terminal (P1,P2)
Terminal bloğu
(X1M)
Transmission
wiring
Remote
controller
F2P2 F1P1P2P1 F1 F2
Transmission
wiring
sonraki üniteye
Terminal bloğu
(X1M)
İç ünite 1 İç ünite 2 (Ana)
Şekil 44
• 2 uzaktan kumandalı kontrol: 1 iç üniteyi 2 uzaktan kumandayla kontrol etmek için. (Bkz. Şek. 45)
• 2 uzaktan kumanda ile kontrol için bir uzaktan kumandayı Ana diğerini Yardımcı olarak ayarlayın.
< Ana kumandadan Yardımcı kumandaya ve tersine değiştirme metodu >
Uzaktan kumanda ile verilen montaj elkitabına başvurun.
28 Türkçe
< Kablo Tesisatı Yöntemi >
NOT
NOT
(1) “8-3 KABLO BAĞLANTISI METODU” bölümüne uygun olarak kontrol kutusu kapağını sökün.
(2) Kontrol kutusu terminal bloğundaki (X1M) uzaktan kumanda kablo bağlantısı için, uzaktan kumanda
2’den (Yardımcı) (P1·P2) terminallerine ilave kablo bağlantısı gerçekleştirin. (Artı/eski kutup yoktur.)
(Bkz. Şek. 46)
Terminal bloğu
(X1M)
Dış ünite
(Ana)
P1 P2 F1 F2
Remote
Transmission
controller
wiring
Uzaktan
Uzaktan
kumanda 1
(Ana)
kumanda 2
(Yardımcı)
İlave uzaktan
kumanda
* Eşzamanlı çalışma sistemi için, uzaktan
kumandayı ana üniteye bağlamayı unutmayın.
• Dış ve iç ünitelerin terminal sayıları mutlaka eşleşmelidir.
8-5 MERKEZİ KONTROL İÇİN
• Merkezi kontrol ekipmanı bağlanarak, SkyAir serisi bir grup olarak merkezden kontrol edilebilir.
• Kontrol tesisatı sahada temin edilir. Aşağıda gösterilen tabloya başvurarak hazırlayın.
• Merkezi kontrol ekipmanının basıl bağlanılacağına ilişkin bilgi için, merkezi kontrol ekipmanının kullanım
kılavuzuna ve teknik kılavuzuna başvurun.
• Merkezi ekipmanı uzaktan kumandaya bağlı olan iç üniteye bağlayın.
• Ya l n ızca, merkezi ekipmanın iki uzaktan kumandayla kontrol edilen gruba bağlanması durumunda, uzaktan
kumandalarda “Master” ve “Bağımlı” ayarlarını yapın.
İç ünite
Şekil 46
Uzaktan
kumanda 1
Uzaktan
kumanda 2
Kablo tesisatı
Kontrol tesisatı
Blendajlı vinil kordon veya kablo (2 telli) (NOT) 0,75 - 1,25
• Kılıflı vinil kordon veya kablo (Yalıtımlı kalınlık: 1 mm ve üzeri)
Boyut mm²
Türkçe 29
9. KÖŞE KAPAĞINI · EMİŞ IZGARASINI TAKMA
Köşe kapaksız test çalıştırması için, önce bkz. “11. TEST ÇALIŞTIRMASI”
• Geriye ve sağa doğru boru tesisatı çıkışı için Şek. 47‘te gösterildiği gibi köşe kapağını kesin ve sökün.
(Keserken, köşe kapağı parçalarının düşmemesi için iç ünitenin üzerine yerleştirin ve dikkat edin.)
Geriye doğru boru tesisatı çıkışı için
Boru tesisatı giriş yeri
Testereyle kesin.
Köşe kapağı
Düşmemesi için
dikkat edin.
Sağa doğru boru tesisatı çıkışı için
Düşmemesi için
dikkat edin.
Köşe kapağı
Şekil 47
• Köşe kapağını iç üniteye takın.
Sonrasında, köşe kapağının ucuyla iç ünite kapağının ucu birbiriyle temas edecek şekilde, köşe kapağına
bastırarak eklenmiş vidalarla (14) köşe kapağını sabitleyin. (Bkz. Şek. 4
Köşe kapağı
Vida (14) (aksesuar)
Vida (14) (aksesuar)
Köşe kapağının ucunu iç ünite
kapağının ucuyla temas ettirin.
(tüm 4 köşe)
Boru tesisatı giriş yeri
Testereyle kesin.
8)
Köşe kapağı
Vida (14) (aksesuar)
İç ünite
Vida (14) (aksesuar)
Köşe kapağı
Köşe kapağının ucunu iç ünite
kapağının ucuyla temas ettirin.
(tüm 4 köşe)
30 Türkçe
Vida (14) (aksesuar)
Şekil 48
Köşe kapağı
• Emiş ızgarasını “4. KURULUM ÖNCESİ HAZIRLIK - (3)” (Bkz. Şek. 49-(1)) maddesinde belirtilen yönün
UYARI
tersinde taktıktan sonra, emiş ızgarasının düşmesini önlemek için askıyı (a) kancaya asın (Bkz. Şek. 49-
(2))
• Emiş ızgarasının düşmesini önlemek için askıyı (b) kancaya takın. (Bkz. Şek. 49-(3))
Kancayı en yakın olana asın
(2)
(1)
(1 yer)
Köşe kapağı
(Boru tesisatı kısmı)
(2)
Emiş ızgarasının düşmesini
önlemek için askı (a)
(3)
(3)
Askıyı kancaya takın
(3 yerde)
Şekil 49
Emiş ızgarasının düşmesini
önlemek için askı (b)
10. SAHA AYARLARI
Saha ayarı gerçekleştirmeden önce, madde 2 “1. Kurulum işi tamamlandıktan sonra kontrol edilecek
öğeler” sayfa 4 içinde bahsedilen öğeleri kontrol edin.
• Klima ile ilgili tüm montaj ve boru tesisatı işlemlerinin tamamlandığından emin olun.
• Klimanın kontrol kutusu kapaklarının kapalı olduğunu kontrol edin.
Güç kaynağını açtıktan sonra, montaj durumuna uygun olarak uzaktan kumanda ile saha ayarını ger-
çekleştirin.
• Ayarı üç noktada yapın; “Mod No”, “İLK KOD No” ve “İKİNCİ KOD No”.
Tabloda “ ” ile gösterilen ayarlar, fabrikadan sevk edildiği zamanki ayarları gösterir.
• Ayar işlemi ve çalıştırma metodu, uzaktan kumandaya eklenmiş montaj elkitabında gösterilmektedir.
(Not) “Mod No” ayarı grup olarak gerçekleştirilse de her iç ünitenin ayarlanması ile bağımsız ayar yapmak
veya ayardan sonra onay almak istiyorsanız, ayara “Mode No” parantez ( ) içine alınarak devam edin.
• Tabloda gösterilenlerden başka ayar yapmayın.
10-1 TAVAN YÜKSEKLİĞİNİ AYAR L A MA
• Tablo 4’de gösterilen tavan yüksekliğine göre İKİNCİ KOD Numarasını ayarlayın.
Tab l o 4
Ayar
Standart
Yüksek tavan 1 2,7 - 3,0 3,2 - 3,6 02
Yüksek tavan 2 3,0 - 3,5 3,6 - 4,0 03
Türkçe 31
FUQ71CVEB FUQ100
2,7 veya daha
Tavan y ü k s e kliği (m)
az
3,2 veya daha az
·
125CVEB
Mod No.
13 (23) 0
İLK KOD NoİKİNCİ KOD
No
01
10-2 FİLT RE İŞARETİNİN AYARLANMASI
• Hava filtresinin temizlenme zamanının geldiğini bildiren bir mesaj uzaktan kumandanın ekranında görün-
tülenir.
• Odadaki toz veya kir miktarına uygun olarak Tablo 5’te gösterilen İKİNCİ KOD Numarasını ayarlayın.
• İç Ünitede uzun ömürlü filtre olsa da, filtrenin tıkanmasını önlemek için düzenli olarak temizlemek gerekir.
Lütfen ayarlanan zamanı müşteriye de açıklayın.
• Filtrenin düzenli temizleme süresi, cihazın kullanıldığı ortama bağlı olarak kısaltılabilir.
Tab l o 5
Kirlilik
Normal Yaklaşık 2500 saat
Daha kir
* Düzenli temizleme yapılan durumlarda temizleme göstergesine gerek olmadığını göstermek için “Gösterge
yok” ayarını kullanın.
li Yaklaşık 1250 saat 02
Gösterge ile
Gösterimsiz* 02
Filtre saat sayısı
(uzun ömürlü tip)
Mod No. İLK KOD No İKİNCİ KOD No
0
10 (20)
3
01
01
10-3 HAVA DEŞARJ YÖNÜ AYARI
• Hava deşarj ayarını (2-yönlü veya 3-yönlü deşarj) değiştirirken, Tablo 6’da gösterilen şekilde İKİNCİ KOD
Numarasını ayarlayın.
Tab l o 6
Ayar Mod No. İLK KOD No İKİNCİ KOD No
4-yollu hava deşarjı
3-yollu hava deşarjı 02
2-yollu hava deşarjı 03
13 (23) 1
01
10-4 TERMOSTAT KAPALIYKEN FAN HIZINI AYARLAMA
• Fan hızını müşterinizle konuştuktan sonra ortam şartlarına uygun olarak ayarlayın.
• Fan hızı değiştiği zaman, ayarlanan fan hızını müşterinize açıklayın.
Tab l o 7
Ayar Mod No. İLK KOD No İKİNCİ KOD No
Termostat kapalıyken fan
durakları (Soğutma · ısıtma)
Soğutma termostatı KAPALI
iken fan hızı
Isıtma termostatı KAPALI iken
fan hızı
Normal
Durdurma 02
LL (çok düşük)
Ayar 02
LL (çok düşük)
Ayar 02
11 (21) 2
12 (22) 6
12 (22) 3
01
01
01
10-5 EŞ ZAMANLI ÇALIŞMA MODU İÇİN İÇ ÜNİTE SAYISININ AYARLANMASI
• Eş zamanlı çalışma modu kullanılıyorsa, İKİNCİ KOD Numarasını Tablo 8’de gösterildiği gibi değiştirin.
(İKİNCİ KOD Numarası, fabrika ayarlarında eş sistem için “01” konumundadır.)
• Eş zamanlı çalışma modu kullanılıyorsa, master ve bağımlı üniteleri ayrı ayrı ayarlamak için “10-6 EŞ
ZAMANLI ÇALIŞMA SİSTEMİ BAĞIMSIZ AYARLARI” bölümüne bakın.
Tab l o 8
Ayar Mod No. İLK KOD No İKİNCİ KOD No
Eş sistemi (1 ün
Eş zamanlı çalışma
sistemi (2 üniteli)
Eş zamanlı çalışma
sistemi (3 üniteli)
ite)
11 (21) 0
01
02
03
32 Türkçe
10-6 EŞ ZAMANLI ÇALIŞMA SİSTEMİ BAĞIMSIZ AYARLARI
NOT
P1 P2
P1 P2
123
P1 P2
123
P1 P2
P1 P2
P1 P2
123
123
123
123
Güç kaynağı
220 - 240V
~
50Hz
Güç kaynağı
220 - 240V
~
50Hz
Dış ünite
Dış ünite
NOT)
NOT)
İç ünite (Ana)
İç ünite (Ana)
İç ünite (Bağımlı)
İç ünite
(Bağımlı)
Uzaktan kumanda
Uzaktan kumanda
( 1 ) ( 2 )
( 3 ) ( 7 )
( 4 )
( 9 )
( 5 ) ( 6 )
Toprak
kaçağı
kesicisi
Toprak
kaçağı
kesicisi
Şekil 50
Opsiyonel bir uzaktan kumanda ile bağımlı ünite ayarının yapılması daha kolaydır.
< Prosedür>
• Master ve bağımlı üniteyi ayrı ayrı ayarlamak için, aşağıda açıklanan prosedürü takip edin.
(1) İKİNCİ KOD Numarasını bağımsız ayar konumu olan, “02” konumuna getirin; bu konumda bağımlı ünite
ayrı olarak ayarlanabilir.
(İKİNCİ KOD Numarası, fabrika ayarlarında birleşik ayar konumu olan, “01” konumundadır.)
Ayar Mod No. İLK KOD No İKİNCİ KOD No
Birleşik ayar
11 (21) 1
Bağımsız ayar 02
(2) Master ünite için saha ayarlarını (Bkz. 10-5) gerçekleştirin.
(3) (2) numaralı adım tamamlandıktan sonra ana güç besleme anahtarını kapatın.
(4) Uzaktan kumandayı master üniteden sökerek, bağımlı ünite
ye bağlayın.
(5) Ana güç besleme anahtarını tekrar açık konuma getirin ve (1) numaralı adımda olduğu gibi İKİNCİ KOD
Numarasını bağımsız ayar konumu olan, “02” konumuna getirin.
(6) Bağımlı ünite için saha ayarlarını (Bkz. 10-5) gerçekleştirin.
(7) (6) numaralı adım tamamlandıktan sonra ana güç besleme anahtarını kapatın.
(8) Birden fazla bağımlı ünite mevcutsa (4) ila (7) numaralı adımlar arasındaki işlemleri tekrarlayın.
(9) Ayar işlemlerini tamamladıktan sonra, uzaktan kumandayı bağımlı ü
niteden sökerek, geri master üniteye
bağlayın. Böylece ayar prosedürü tamamlanmış olur.
*Bağımlı ünite için bir opsiyonel kumanda kullanılırsa, mastar ünite uzaktan kumandasını tekrar bağlama-
nıza gerek kalmaz. (Ancak, master ünitenin uzaktan kumanda terminal bloğuna bağlı kabloların çıkartılması gerekir.)
Bağımlı ünite ayarları tamamlandıktan sonra, uzaktan kumanda kablolarını çıkartın ve master ünite
uzaktan kumandasını geri bağlayın. (Eş zamanlı çalışma modunda üniteye iki veya daha fazla sayıda
uzaktan kumanda bağlanırsa, iç ünite doğru şekilde çalışmaz.)
01
• Dış ve iç ünitelerin terminal sayıları mutlaka eşleşmelidir.
10-7 İSTEĞE BAĞLI AKSESUAR VARKEN AYAR
• İsteğe bağlı aksesuar monte ederken ayarlama için isteğe bağlı aksesuar ile birlikte verilen montaj elkita-
bına başvurun.
Türkçe 33
10-8 KABLOSUZ UZAKTAN KUMANDA KULLANILIYORSA
Normal çalışma modu Test işlemi modu
Denetim modu
Saha ayarı
(4 saniye
veya daha
fazla basın)
Bir kez
Bir kez
Bir kez
Bir kez
Bir kez Bir kez
"Arıza kodu"
görüntüleme
"İç ünite tip kodu"
görüntüleme
"Dış ünite tip kodu"
görüntüleme
*
**
* 10 saniye veya daha fazla
kaldıktan sonra, mod
normal çalışma moduna
geri döner.
Bir kez
Bir kez
BRC1D, Kablosuz uzaktan kumanda
• Kablosuz bir uzaktan kumanda kullanıldığı zaman, kablosuz uzaktan kumanda adresini ayarlamak gerekir.
Kablosuz uzaktan kumanda ile verilen montaj kılavuzuna bakın.
11. TEST ÇALIŞTIRMASI
<Sayfa 4’te bulunan “1. Kurulum işi tamamlandıktan sonra kontrol edilecek öğeler”ın hepsini tamamlayın. Lütfen ayrıca dış üniteye ekli montaj kılavuzuna bakınız.>
(1) BRC1E modeli uzaktan kumanda ayarları, uzaktan kumandayla birlikte verilen kılavuza bakılarak değişti-
rilmelidir.
(2) Diğer uzaktan kumanda ayarları, aşağıdaki prosedür takip edilerek değiştirilmelidir.
• İç ve dış üniteler için tüm yalıtım işlemlerinin tamamlandığından emin olun.
• Şu bileşenlerin kapalı konumda olduğundan emin olun: iç ünitenin kontrol kutusu kapağı ve dış ünitenin
dış levhası ve boru kapağı.
• Soğutucu akışkan borularını, drenaj borularını v
mını ve ön paneli temizleyin. Ardından, üniteyi korumak için, dış üniteyle birlikte verilen montaj kılavu-
zunu takip ederek bir test çalıştırması gerçekleştirin. (Test çalıştırmasının yetkili elektrik teknisyeni veya
mühendisi nezaretinde gerçekleştirilmesi önerilir.)
Tes t ç a l ıştırmasında, hava akışı yönünün ve fan hızının ayarlara göre alınabildiğinden emin olun.
•
• Tes t çalıştırması tamamlandığında cihaz içerisindeki işlemler henüz tamamlanmamışsa, iç ünitelere
zarar gelmemesi için, müşteriye cihaz içindeki işlemler tamamlanmadıkça klimanın kesinlikle çalıştırıl-
maması gerektiğini açıklayın.
(İç ünite bu şekilde çalıştırılırsa, cihaz içerisindeki işlemler sırasında kullanılan boya, yapı ştırıcı ve diğer
malzemeler iç ünitenin kirlenmesine neden olur. Aksi takdirde, su sıçraması veya kaçağı meydana gelebilir.)
• Bir arıza meydana gelir ve klima çalışmazsa, “11-1 SORUNLARIN TEŞHİS EDİLMESİ” bölümüne
kın.
ba
• Test çalıştırmasını tamamladıktan sonra, KONTROL/TEST ÇALIŞTIRMASI butonuna bir kez basarak iç
üniteyi kontrol moduna sokun ve arıza kodunun “00” (=normal) olduğundan emin olun.
“00” dışında bir kod görüntüleniyorsa, “11-1 SORUNLARIN TEŞHİS EDİLMESİ” bölümüne bakın.
• Normal çalışma moduna geri dönmek için, KONTROL/TEST ÇALIŞTIRMASI düğmesine dört defa
basın.
e elektrik kablolarını döşedikten sonra, iç ünitenin iç kıs-
[Mod değiştirme]
34 Türkçe
11-1 SORUNLARIN TEŞHİS EDİLMESİ
NOT
Güç açıkken. Sorunlar uzaktan kumandadan takip edilebilir.
BRC1E modeli uzaktan kumandalar için arıza teşhis işlemi, uzaktan kumandayla birlikte verilen montaj kıla-
vuzuna göre gerçekleştirilmelidir. Diğer uzaktan kumandalar için, arıza teşhis işlemini aşağıdaki prosedürü
takip ederek gerçekleştirin.
Uzaktan kumandanın sıvı kristal ekranıyla sorun giderme.
1. Kablolu uzaktan kumanda ile. (NOT 1)
Arıza nedeniyle çalışma durduğunda, çalışma lambası yanıp söner ve sıvı kristal ekranda “ ” simgesi
ve arıza kodu görüntülenir. Teşhis işlemi, görüntülenen arıza kodunun arıza kodu listesinden bulunma-
sıyla gerçekleştirilebilir.
Ayrıca, grup kontrolü kullanılıyorsa, ekranda ünite numarası da görüntülenir, böylece arızanın tespit edildiği ünite numarası da öğrenilmiş olur. Arızanın sıfır
2. Kablosuz uzaktan kumanda ile. (Ayrıca, kablosuz uzaktan kumanda ile verilen kullanım kılavuzuna bakın)
Arıza yüzünden işletim durduğunda, iç ünite üzerindeki ekran yanıp söner. Böyle bir durumda, hata Kod
listesi tablosundan aşağıdaki prosedürlerle bulunabilecek hata koduna bakarak arıza muhtevasını teşhis
edin. (NOT 2)
(1) KONTROL/TEST ÇALIŞTIRMASI düğmesine basın; “ ” simgesi görüntülenir ve “ 0 ”, yanıp sön-
meye başlar.
(2) PROGRAMLAMA ZAMANI butonuna basarak arıza yüzünden duran ünite No.’sunu bulun.
Bip sayısı 3 kısa bip............................... Aşağıdaki işlemlerin hepsini yapın
1 kısa bip .................. (3) ve (6)’yı yerine getirin
1 uzun bip ................. Sorun yok
(3) ÇALIŞMA MODU SEÇİCİSİ düğmesine basıldığında, Arıza
(4) 2 kısa bip sesi çıkarana kadar PROGRAMLAMA ZAMANI butonuna sürekli basarak üst değeri bulun.
(5) ÇALIŞMA MODU SEÇİCİSİ düğmesine basılmaya devam edildiğinde, Arıza kodunun alt değeri yanıp
sönmeye başlar.
(6) Uzun bir bip sesi çıkarana kadar PROGRAMLAMA ZAMANI butonuna sürekli basarak alt değeri bulun.
• Uzun bir bip sesi arıza kodunu belirtir.
lanması için, bkz. (NOT 2).
kodunun üst değeri yanıp sönmeye başlar.
1. Uzaktan kumanda üzerindeki KONTROL/TEST ÇALIŞTIRMASI düğmesine basıldığında, “ ” göster-
gesi yanıp sönmeye başlar.
2. Kontrol modu sırasında AÇMA/KAPAMA düğmesi 5 saniye veya daha uzun bir süre basılı konumda tutul-
duğunda, yukarıdaki sorun geçmişi göstergesi kaybolur. Bu durumda, arıza kodu iki defa yanıp söndükten sonra, kod göstergesi, “00” (normal) ve ünite numarası, “0” olarak değişir. Ardından, ekran otomatik
olarak kontrol modundan normal moda geçer.
11-2 ARIZA KODU
• İç veya dış ünite tipine bağlı olarak, hata kodu gösterilebilir veya gösterilmeyebilir.
• Arıza kodunun boş olduğu durumlarda “ ” göstergesi görüntülenmez. Ancak sistem çalışmaya devam
eder, sistemi kontrol edin ve gerektiğinde onarımları yapın.
Arıza kodu Açıklamalar ve önlemler Notlar
A1 İç Ünite Baskılı Devre Kartı Arızası
A3 Anormal drenaj seviyesi
İç ünite fan motoru aşırı yüklenmiş,
A6
A8
AF
aşırı akım, kilitli
İç Ünite Baskılı Devre Kartı bağlantı
hatası
Fan motoru Baskılı Devre Kartı güç
beslemesi anormal
Nemlendirici sistemi arızalı
Türkçe 35
AJ Kapasite ayarı hatası
İç ünite Baskılı Devre Kartı (Master) ile
C1
C4
C5
C6
C9 Emiş havası termistör arızası
CC Nem sensörü normal çalışmıyor
CJ
E0 Güvenlik cihazı etkisi (Dış ünite)
E1
E3
E4
E5
E6
E7
E9
EA
F3
H3
H4
H7
H9
J1
J2
J3
iç ünite Baskılı Devre Kartı (Bağımlı)
arasında iletim hatası
İç ünite ısı eşanjörü sıvı borusu sıcaklık
sensörü arızası
İç ünite ısı eşanjörü kondenser/
evaporatör sıcaklık sensörü arızası
Fan motoru Baskılı Devre Kartı ayarı
hatası
Uzaktan kumanda hava termistörü
arızası
Dış Ünite Baskılı Devre Kartı arızası
(Dış ünite)
Yüksek basınç arızası (Dış ünite)
Düşük basınç arızası (Dış ünite)
Kompresör motor kilidi arızası (Dış
ünite)
Aşırı akıma duyarlı kompresör motoru
kilidi (Dış ünite)
Dış ünite fan motoru kilit arızası (Dış
ünite)
Dış ünite fanı anlık aşırı akım arızası
(Dış ünite)
Elektronik genleşme vanası arızalı (Dış
ünite)
Soğutma/Isıtma geçişi arızalı (Dış
ünite)
Deşarj borusu sıcaklık arızası (Dış
)
ünite
Yüksek basınç anahtarı arızalı (Dış ünite)
Alçak basınç anahtarı arızalı
(Dış ünite)
Dış ünite fan motoru konum sinyali
arızası (Dış ünite)
Dış ortam havası termistör sistemi
arızalı (Dış ünite)
Basınç sensörü sistemi arızalı (toplu)
(Dış ünite)
Akımı sensör sistemi arızası (Dış ünite)
Deşarj borusu termistör sistemi arızalı
(Dış ünite)
Kapasite ayar adaptörü veya kapasite verisi
hatası veya kapasite ayar adaptörünün
bağlantısı kesilmiştir, adaptöre bağlantı hatası
veya kapasite, veri tutma IC konumuna ayarlı
değildir.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Uzaktan kumanda termostatı çalışmıyor,
ancak gövde termostatı çalışması etkin
konumda.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
36 Türkçe
J5
J6
J7
J8
J9
JA
JC
L1
L3 Reaktör termistörü arızası (Dış ünite)
L4
L5
L8 Elektrik termal (Dış ünite)
L9
LC
P1
P3 DCL sensör sistemi arızası (Dış ünite)
P4
P6
PJ Kapasite ayarı hatası (Dış ünite)
U0
U1 Ters faz (Dış ünite) L1, L2 ve L3 uçlarından ters iki faz.
U2
U4
UF
U5
U8
Emme borusu termistör sistemi arızalı
(Dış ünite)
Dış ünite ısı eşanjörü dağıtıcısı sıvı
borusu termistörü arızalı (Dış ünite)
Dış ünite ısı eşanjörü kondenser/
evaporatör termistörü arızalı (Dış ünite)
Sıvı borusu termistör sistemi arızalı
(Dış ünite)
Gaz borusu termistörü arızalı
(soğutma) (Dış ünite)
Deşarj borusu basınç sensörü sistemi
arızalı (Dış ünite)
Emme borusu basınç sensörü sistemi
arızalı (Dış ünite)
Dönüştürücü sistemi arızalı
(Dış ünite)
Aşırı ısınmış ısı yayma kanatçığı
(Dış ünite)
Anlık aşırı akım
(Dış ünite)
Fazla yük yüzünden duruş koruması
(Dış ünite)
Inverter ile dış ünite kontrol ünitesi
arasında iletim arızası (Dış ünite)
Açık faz (Dış ünite)
Isı yayan kanatçık termistör arızası (Dış
ünite)
DC çıkış akımı sensör sistemi arızası
(Dış ünite)
Emme borusu sıcaklığı anormal (Dış
ünite)
Güç gerilim arızası (Dış ünite)
İletim hatası (iç ve dış üniteler
arasında)
İletim hatası (iç ve dış ünite kumanda
üniteleri arasında)
Ana ve alt uzaktan kumandalar
arasında iletim hatası (alt uzaktan
kumanda arızası)
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Inverter soğuma arızası.
ompresör motorlarında ve türbinlerinde bir
K
topraklama hatası veya kısa devre olabilir.
Kompresör motorları ve türbinleri aşırı
yüklenmiş ve bağlantısı kesilmiş olabilir.
Kompresör kilitlenmiş olabilir.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Kapasite ayar adaptörü veya kapasite verisi
hatası veya kapasite ayar adaptörünün
bağlantısı kesilmiştir, adaptöre bağlantı hatası
veya kapasite, veri tutma IC konumuna ayarlı
değildir.
Soğutucu akışkan yetersiz olabilir.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
Inverter açık fazlı veya ana devre kondenseri
arızalı olabilir.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
İç ve dış ünite arasında kablo bağlantı hatası.
Veya iç ve dış ünite Baskılı Devre Kartı arızası.
İç ünite ile uzaktan kumanda arasındaki iletim
doğru şekilde gerçekleşmiyordur.
Türkçe 37
UYARI
Test çalıştırmasını yapacak operatöre
UA Saha ayarı hatası
UE
UC
UJ
Tes t ç a l ıştırması tamamlandıktan sonra, 4. sayfadaki 2.maddede (“2. Teslimatta kontrol edilecek
öğeler”) belirtilen öğeleri kontrol edin.
Tes t ç a l ıştırması tamamlandığında cihaz içerisindeki işlemler henüz tamamlanmamışsa, klimaya zarar
gelmemesi için, müşteriden cihaz içindeki işlemler tamamlanmadan klimayı çalıştırmamasını isteyin.
Klima bu şekilde çalıştırılırsa, iç ünitelerin içerisindeki işlemler sırasında kullanılan kaplamalar ve yapış-
tırıcılar iç ünitenin kirlenmesine neden olur ve su sıçraması veya sızıntı meydana gelebilir.
Tes t ç a l ıştırması tamamlanınca, klimayı müşteriye teslim etmeden önce kontrol kutusu kapağının kapalı
olduğunu kontrol edin.
Ayrıca, müşteriye güç besleme durumu (güç besleme AÇIK/KAPALI) hakkında bilgi verin.
İletim hatası (iç ünite ile merkezi
uzaktan kumanda arasında)
Uzaktan kumanda adres ayarı hatası
Aksesuar ekipmanında iletim hatası
Eş zamanlı açılan/kapanan çoklu split tipi için
sistem ayar hatası.
Modele veya duruma göre çalışma normal
olmayan şekilde duruyordur.
12. KABLO BAĞLANTI ŞEMASI
(Bkz. Şek. 51)
1EŞ ZAMANLI ÇALIŞMA SİSTEMİ (NOT 5) 2 İÇ ÜNİTE (MASTER)
3 İÇ ÜNİTE (BAĞIMLI) 4 UZAKTAN KUMANDA
5 KONTROL KUTUSU 6 DIŞ ÜNİTEYE (NOT 3)
7(NOT 8) 8İÇ ÜNİTE
9
11
KABLOSUZ UZAKTAN KUMANDA (ALICI/
EKRAN ÜNİTESİ)
(OPSİYONEL AKSESUAR)
KABLOLU UZAKTAN KUMANDA
(OPSİYONEL AKSESUAR) (NOT 6)
10
12 DIŞ ÜNİTEYE
MERKEZİ UZAKTAN KUMANDA
(NOT 4)
38 Türkçe
Z
3P326999-1 FUQ71 • 100 • 125CVEB
5
6
7
8
9
10
11
4
33
1
2
12
BASKILI DEVRE KARTI
BASKILI DEVRE KARTI
KAPASİTÖR (M1F)
PCB ÜZERİNDE DIP ANAHTARI
YANIP SÖNEN LAMBA
(SERVİS EKRANI-YEŞİL)
MANYETİK RÖLE
MOTOR (İÇ ÜNİTE FANI)
MOTOR (DRENAJ POMPASI)
MOTOR (SALINIM BIÇAĞI)
TERMİSTÖR (HAVA)
TERMİSTÖR (COIL)
ŞAMANDIRALI ANAHTAR
DİYOT KÖPRÜSÜ
TERMİNAL BLOĞU
TERMİNAL BLOĞU
PARAZİT FİLTRESİ
FERRİT ÇEKİRDEK
FERRİT ÇEKİRDEK
GÜÇ ŞEBEKESİ
SİNYAL ALICI DEVRESİ
SİNYAL İLETİM DEVRESİ
BASKILI DEVRE KARTI
BASKILI DEVRE KARTI
DÜĞME (AÇMA/KAPAMA)
KONTROL LAMBASI
(AÇIK-KIRIMIZI)
KONTROL LAMBASI
(ZAMANLAYICI-YEŞİL)
KONTROL LAMBASI
(FİLTRE İŞARETİ-KIRMIZI)
KONTROL LAMBASI
(DEFROST-TURUNCU)
A1P
A2P
C105
DS1
HAP
K2R
M1F
M1P
M1S·M2S
M3S·M4S
R1T
R2T·R3T
S1L
V1R
X1M
X2M
Z1F
Z1C
Z2CPSRC
TC
A3P
A4P
BS1
H1P
H2P
H3P
H4P
TELLİ UZAKTAN KUMANDA
TERMİSTÖR (HAVA)
R1T
KONEKTÖR
(KABLOSUZ UZAKTAN
KUMANDA)
KONEKTÖR
(ADAPTÖR GÜÇ BESLEMESİ)
X24A
X35A
KABLO BAĞLANTI ŞEMASI
KABLOSUZ UZAKTAN KUMANDA
(ALICI / EKRAN ÜNİTESİ)
İÇ ÜNITE
2. EŞZAMANLI ÇALIŞMA DURUMUNDA, İÇ ÜNİTE SİSTEMİ.
BKZ. SADECE İÇ ÜNİTE KABLOLARI.
3. DETAYLAR İÇİN, DIŞ ÜNİTEYE İLİŞTİRİLEN KABLAJ ŞEMASINA BAKINIZ.
4. MERKEZİ UZAKTAN KUMANDA KULLANILIYORSA, ÜNİTEYE BAĞLANTI YAPARKEN ÜRÜNLE VERİLEN MONTAJ KILAVUZUNU
TAKİP EDİN.
5. EŞZAMANLI ÇALIŞMA SİSTEMİNDE, İÇ ÜNİTELERİN BAĞLANTI MİKTARI DIŞ ÜNİTE BAĞLANTILARINA GÖRE DEĞİŞİR;
BAĞLANTIDAN ÖNCE TEKNİK KILAVUZ, KATALOG, VB. KONTROL EDİN.
6. ANA/ALT GEÇİŞ DURUMUNDA.
UZAKTAN KUMANDA İLE BİRLİKTE VERİLEN MONTAJ KILAVUZUNA BAKINIZ.
7. SİMGELER AŞAĞIDAKİ ŞEKİLDEDİR: BLK: SİYAH RED: KIRMIZI BLU: MAVİ WHT: BEYAZ YLW: SARI GRN: YEŞİL
ORG: TURUNCU BRN: KAHVERENGİ.
8. SADECE KORUNMUŞ BORULAR İÇİN GÖSTERİR. KORUMA YOKSA H07RN-F KULLANIN.
: TERMİNAL BLOĞU : KONEKTÖR
: ALANIN TEL BAĞLANTISI
1.
NOTLAR
,
İSTEĞE BAĞLI PARÇALAR
İÇİN KONEKTÖR
SEÇİM ANAHTARI (ANA/ALT)
SEÇİM ANAHTARI
(KABALOSUZ ADRES SETİ)
SS1
SS2
Şekil 51
Türkçe 39
3P177351-6P EM12A002
(1209) HT
Loading...
